BEDIENUNGSANLEITUNG In Vita 9 HECO

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

INSTRUCCIONES DE USO/CERTIFICADO DE GARANTÍA

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führten Sie das Gerät am Ende seiner Lebens-dauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

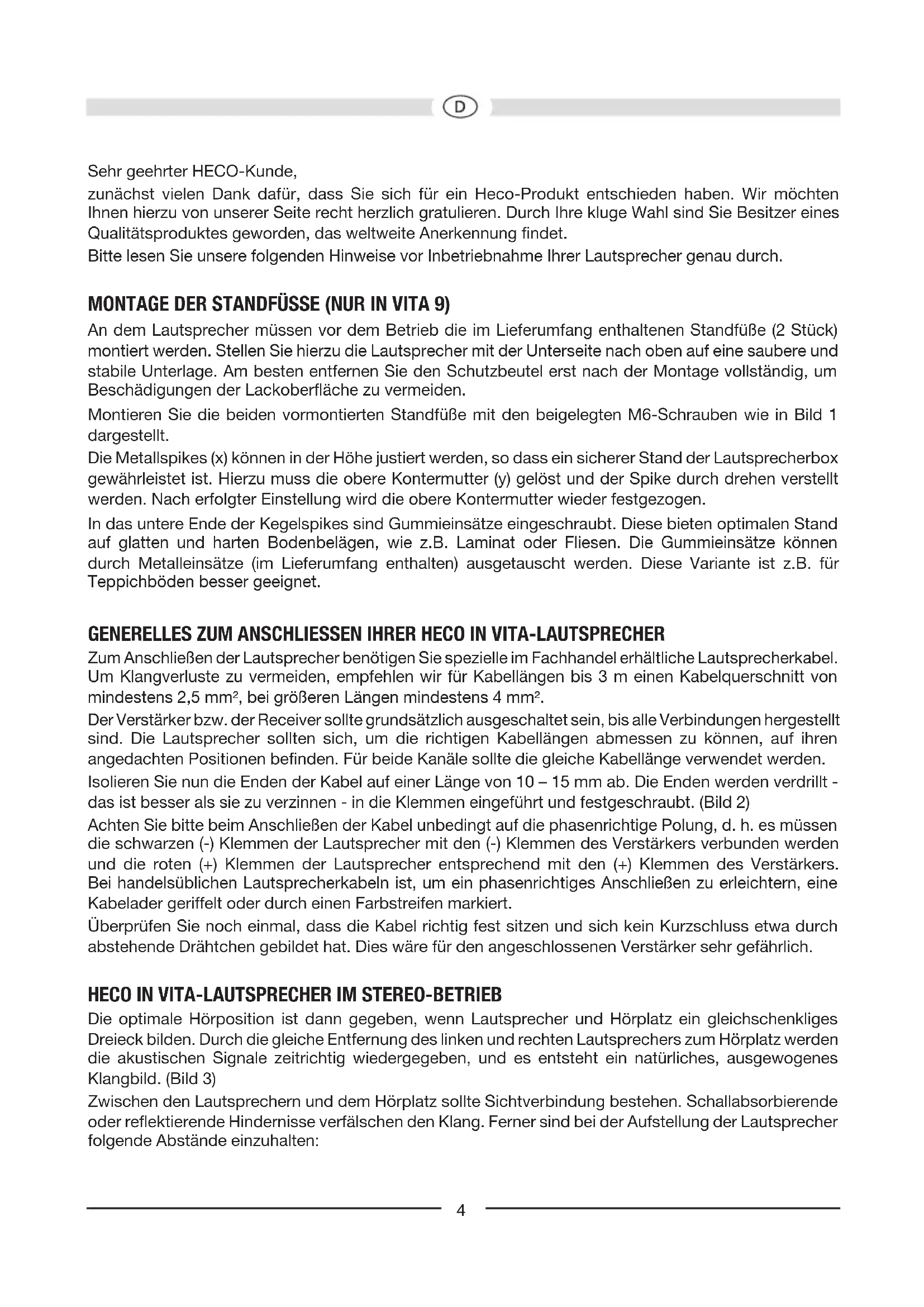

Sehr geehrter HECO-Kunde,

zunachst vielen Dank dafür, dass Sie sich für ein Heco-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bite lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Laatsprecher genau durch.

MONTAGE DER STANDFUSSE (NUR IN VITA 9)

An dem Lautsprecher mussen vor dem Betrieb die im Lieferumfang enthaltenen Standübe (2 Stück) montiert werden. Stellen Sie hierzu die Lautsprecher mit der Unterseite nach oben auf eine saubere und stabile Unterlage. Am besten entfern den Schutzbeutel erst nach der Montage vollständig, um Beschädigungen der Lackoberfläche zu vermeiden.

Montieren Sie die beiden vormontierten Standfuße mit den beigelegten M6-Schrauben wie in Bild 1 dargestellt.

Die Metallspikes (x) konnen in der Höhe justiert werden, so dass ein{sicherer Stand der Lautsprecherbox gewährleistet ist. Hierzu muss die obere Kontermutter (y) gelost und der Spike durch drehen verstellt werden. Nach erfolgter Einstellung wird die obere Kontermutter wieder festgezogen.

In das untere Ende der Kegelspikes sind Gummieinsätze eingeschraubt. Diese bieten optimalen Stand auf glatten und harten Bodenbelägen, wie z.B. Laminat oder Fliesen. Die Gummieinsätze können durch Metalleinsätze (im Lieferumfang enthalten) ausgetauscht werden. Diese Variante ist z.B. für Teppichböden better geeignet.

GENERELLES ZUM ANSCHLIESSEN IHRER HECO IN VITA-LAUTSPRECHER

Zum Anschließlich der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5mm^2 , bei größeren Längen mindestens 4mm^2 .

Der Veränderk aber. der Receiver sollte grundsatzlich ausgeschelt sein, bis alle Verbindungen hergestellt sind. Die Laatsprecher sollenn sich, um die richtigen Kabellangen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beide Kanale sollte die gleiche Kabellange verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab. Die Enden werden verdrilt das ist better als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt. (Bild 2)

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es mussen die Schwarzen (-) Klemmen der Laatsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Laatsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Laatsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Versteller sehr gefährlich.

HECO IN VITA-LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein tatsächliches, ausgewogenes Klangbild. (Bild 3)

Zwischen den Laatsprechem und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbieende oder reflektierende Hindernisse verfüllschen den Klang. Ferner sind bei der Aufstellung der Laatsprecher folgende Abstände einzuhalten:

Standloutsprecher: Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert.

Regallatsprecher: Auch Regallatsprecher sollenen möglichst frei aufgestellt werden, der seitliche und rückwärte Abstand zu Wänden und Gegenständen sollen mindestens 10 cm betragen, die Hochtöner sollenn sich in Ohrhöhe befinden.

Spikes (Standlautsprecher): Sie sollen beim Aufstellen die bereits im Lieferumfang enthaltenen Spikes verwenden. Hierdurch werden die Lautsprecher von der Unterlandage entkoppelt, wodurch das Auftreten unliebsamer Resonanzen verhindert wird. Bei den Standboxen konnen Sie zwischen Metall-Spikes oder Hartgummi-Spikes wahlen. Die Spikes werden in die Gewindehulsen in der Unterseite der Box eingeschraubt.

HECO IN VITA-LAUTSPRECHER ALS FRONT- ODER REAR-LAUTSPRECHER

Die Frontlautsprecher werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhöhe platziert. Die Rearlautsprecher werden links und rechts darüber better hinter dem Hörplatz in Ohrhöhe oder etwas darüber aufgestellt. (Bild 4)

DAS ANSCHLUSSFELD DER HECO IN VITA-LAUTSPRECHER / BI-WIRING UND BI-AMPING

Die Anschlussfelder der In Vita 9 und 3 sind mit f芮 Schraubklemmen ausgestattet, die kein dem konventionellen Anschluss an einen Verstärker auch Bi-wiring/Bi-amping Option ermöglich. Die oberen Klemmen sind mit dem Hochton-bzw. Mittel-Hochtonzweig der Frequenzwiete verbunden, die unteren Klemmen mit dem Tieftonzweig. Durch eine zusätzliche Anschlussklemme kann eine Hochtonanhebung um 2dB gewählt werden.

Bi-wiring bedeutet, dass hohe und tiefe Frenzen über getrennte Leitungen transportiert werden. Die Bi-amping-Methode verlangt außer der zweiten Leitung konsequenterweise einen zusätzlichen zweiten Endversteller. Hauptsächlich mit letzter Methode ist es möglich, die Wiedergabe nochmals ein Stück zu verbessern.

Für den konventionellen Anschluss sind werkssheitig Metallbrücken so installiert, dass die +2dB Hochtoneinstellung aktiv ist. Die Brücke kann durch Lösener entsprechenden Klemmen auf die Linear-Stellung ummontiert werden. (Bild 5)

Fur Bi-wiring und Bi-amping Betrieb müssen die Klemmen entfernt werden. Den Anschluss an den/die Verstärker verdutlichen Bild 6 und Bild 7.

Die passende Hochton-Einstellung ist vom Hörraum, von der Aufstellung der Lautsprecher und selbstverständlich auch vom persönlichen Geschmack abhängig. Bei stark bedämpften Räumen (z. B. schwere Polstermöbel und Vorhänge) empfeht sich die +2dB Einstellung.

ANSCHLUSS AN EINEN AV-RECEIVER

Abbildung 8 zeigt den Anschluss an einen AV-Receiver.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLEN

Alle Heco-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verständkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder berisizen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht salten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußert gefährlich für ihre Lautsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

küssen Verständner, Tuner und CD-Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollen ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufufhin überprüfen.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

IN VITA 9 IN VITA 3

Konfiguration: 3 Wege Bassreflex 2 Wege Bassreflex

Belastbarkeit: 240 / 380 Watt 90 / 160 Watt

Impedanz: 4 - 8 Ohm 4 - 8 Ohm

Frequenzbereich: 23 - 43 000 Hz 30 - 43 000 Hz

Empfohlene Verstärker

leistung: 30-380 Watt 20-160 Watt

Wirkungsgrad (2.8V/1m): 92 dB 90 dB

MaBe (BxHxT): 290 x 1150 x 393 mm 205 x 377 x 333 mm

205 x 1120 x 375 mm (nur Gehäuse) 205 x 377 x 315 mm (nur Gehäuse)

Technische Änderungen vorbehalten.

DearHECO Customer,

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es für HECO HiFi-Produkte 5 Jahre Garantie zu gewährten.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt durref keine unsachgemäß Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhandler. Sollte es sich als notwendig erweisen, das Produkt an uns einsuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kaufquittung beigeufigt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeile • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metalteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihr dem Handler reklamiert werden.) • Fehler, die durch fehlherfte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!
