BEDIENUNGSANLEITUNG CAEXA1 JVC

Warnung, Achtung und sonstige Hinweise / Mises en garde, précautions et indications diverses / Waarschuwingen, voorzorgen en andere mededelingen

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden (die STANDBY-Anzeige schaltet ab).

Die O/I Taste schaltet die Netzstrom nicht ab.

• Wenn das System im Standby-Modus ist, leuchtet die STANDBY-Anzeige rot auf.
• Wenn das System eingeschaltet ist, schaltet die STANDBY-Anzeige ab.

Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

ATTENTION - Touche ⏻/!

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.

4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.

5. PRODUIT LASER CLASSE 1

6. ATTENTION: N'ouvrez pas le couvercle supérieur. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.
7. ATTENTION: Risque de radiations laser visible et invisible quand l'appareil est ouvert et que le système de verrouillage ne fonctionne pas ou a été mis hors service. Évitez toute exposition directe au rayon.

8. REPRODUCTION DE L'ÉTIQUETTE: ÉTIQUETTE DE PRÉCAUTION PLACÉE À L'INTERIEUR DE L'APPAREIL.

9. KLASSE 1 LASERPRODUKT

10. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.
11. VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien open en interlock defect of buiten werking gesteld. Voorkom directe blootstelling aan de straal.
12. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL IN TOESTEL AANGEBRACHT.

CAUTION : Visible and invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL : Synlig og usynlig laserstråling när maskinen er åben eller interlocken fejler. Undgå direkte eksponering til stråling. (d)

VARNING : Synlig och osynlig laserstrålning när den öppnas och spärren är urkopplad. Betrakta ej strålen. (s)

VARO : Avattaessa ja suojalukitus ohitettuna tai viallisena olet alttiina näkyvälle ja näkymättömälle lasersäteilylle. Vältä säleen kohdistumista suoraan itseesi. (f)

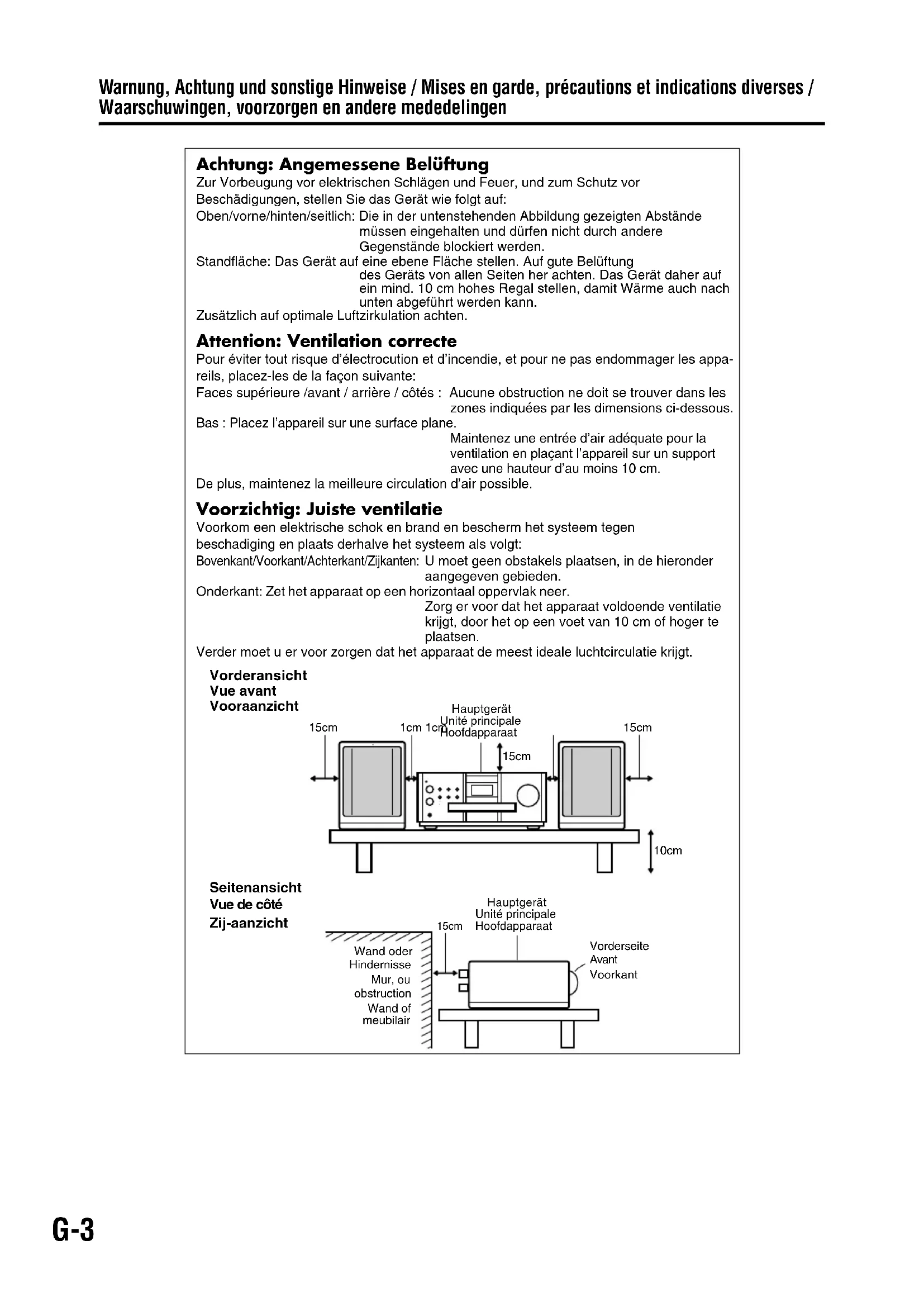

Achtung: Angemessene Belüftung

Zur Vorbeugung vor elektrischen Schlägen und Feuer, und zum Schutz vor

Beschädigungen, stellen Sie das Gerät wie folgt auf:

Oben/vorne/hinten/seitlich: Die in der untenstehenden Abbildung gezeigten Abstände

müssen eingehalten und dürfen nicht durch andere

Gegenstände blockiert werden.

Standfläche: Das Gerät auf eine ebene Fläche stellen. Auf gute Belüftung

des Geräts von allen Seiten her achten. Das Gerät daher auf ein mind. 10 cm hohes Regal stellen, damit Wärme auch nach unten abgeführt werden kann.

Zusätzlich auf optimale Luftzirkulation achten.

Attention: Ventilation correcte

Warnung, Achtung und Sonstige Hinweise ...... G-1

Wichtige Hinweise....2

DVDs und CDs....3

Beschreibung der Geräteteile....5

Erste Schritte

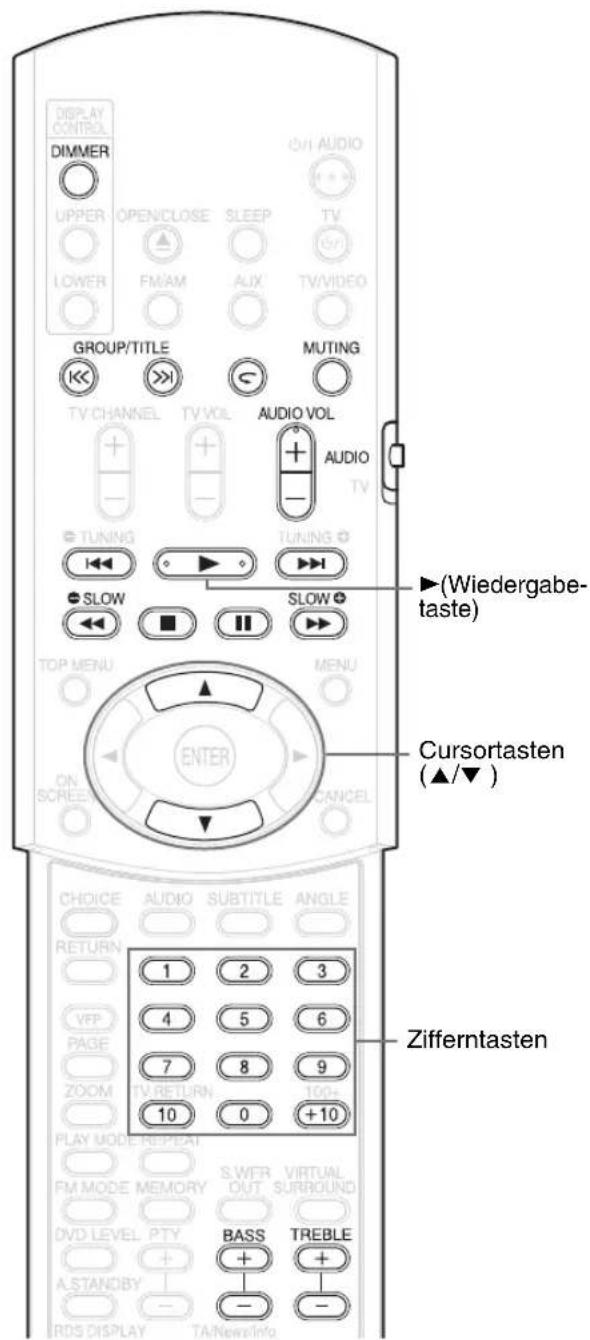

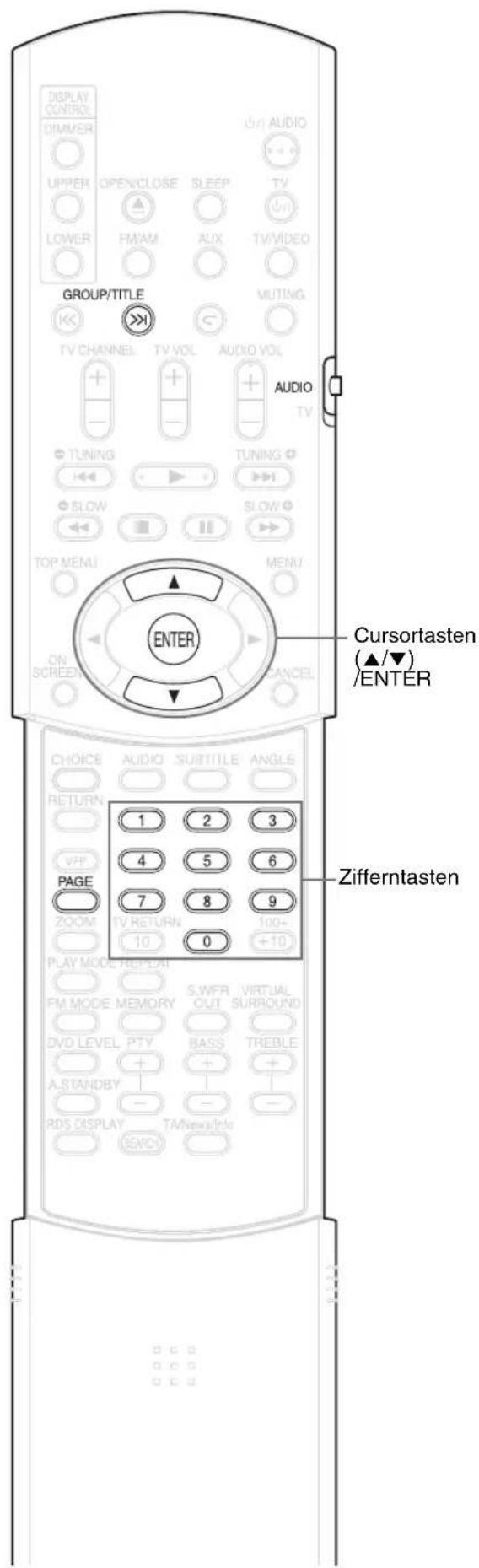

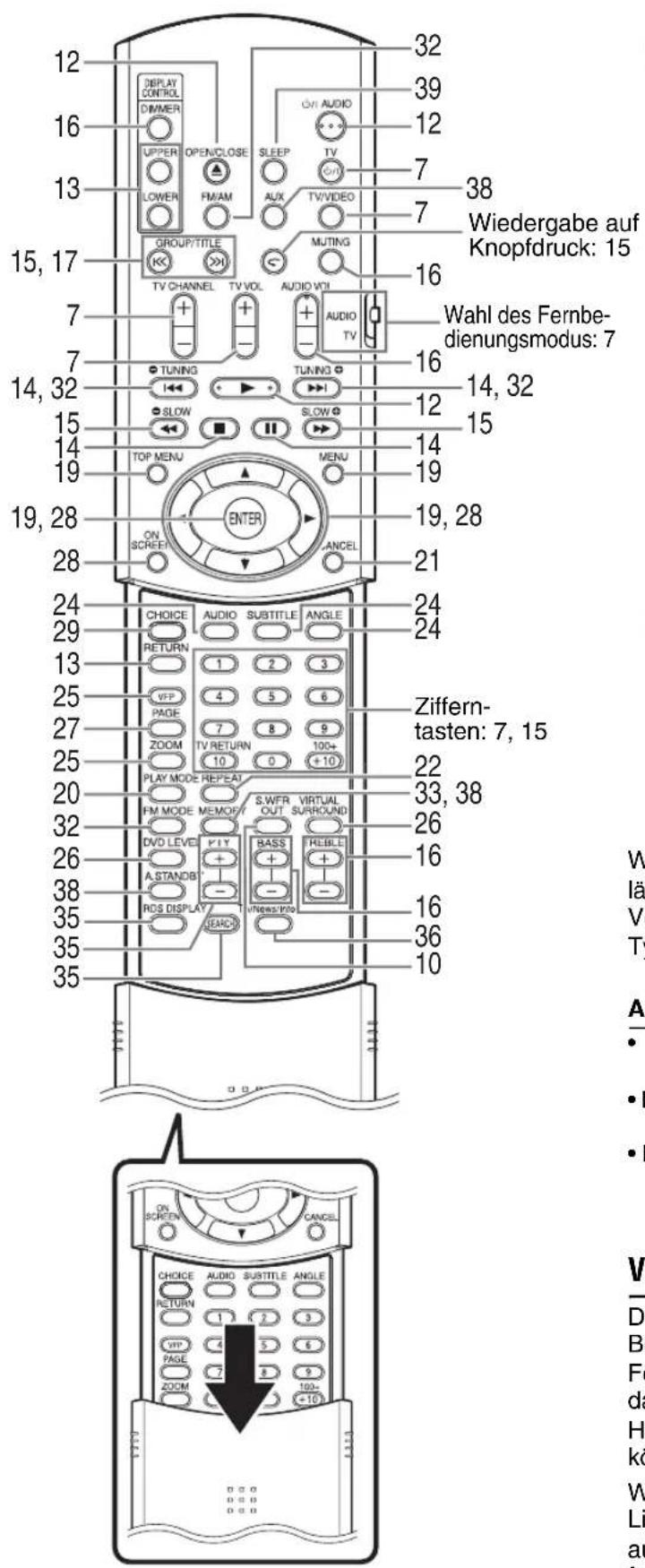

Fernbedienung 6

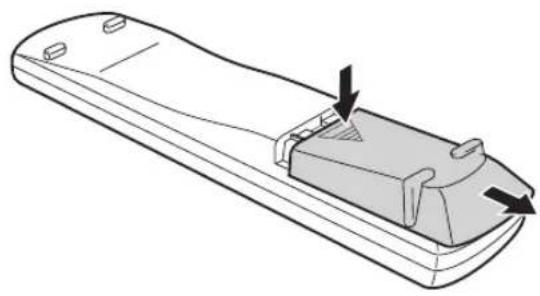

Einlegen der Batterien in die Fernbedienung.... 6

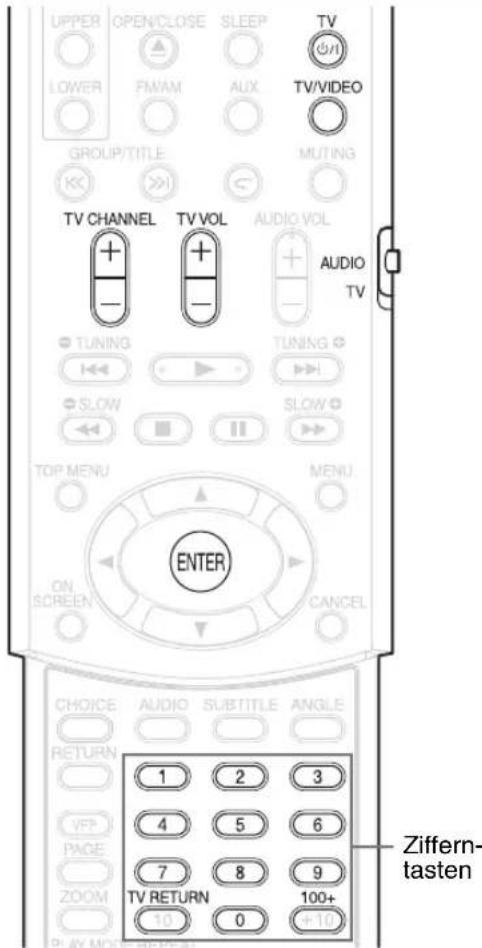

Bedienung des Fernsehers mit der Fernbedienung....7

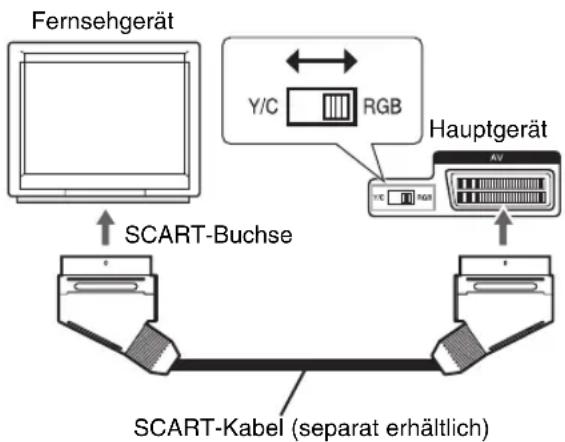

Anschluss 8

Grundlegende Bedienschritte

Abspielen von DVDs / CDs 12

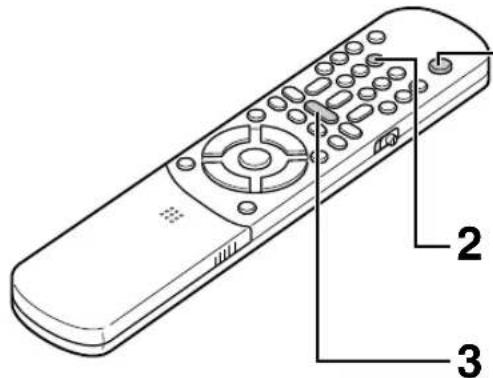

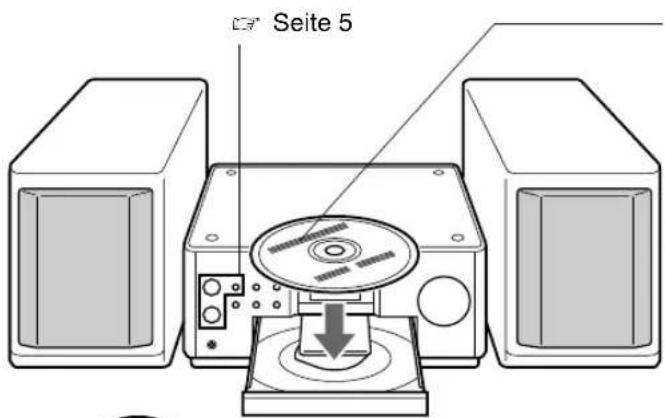

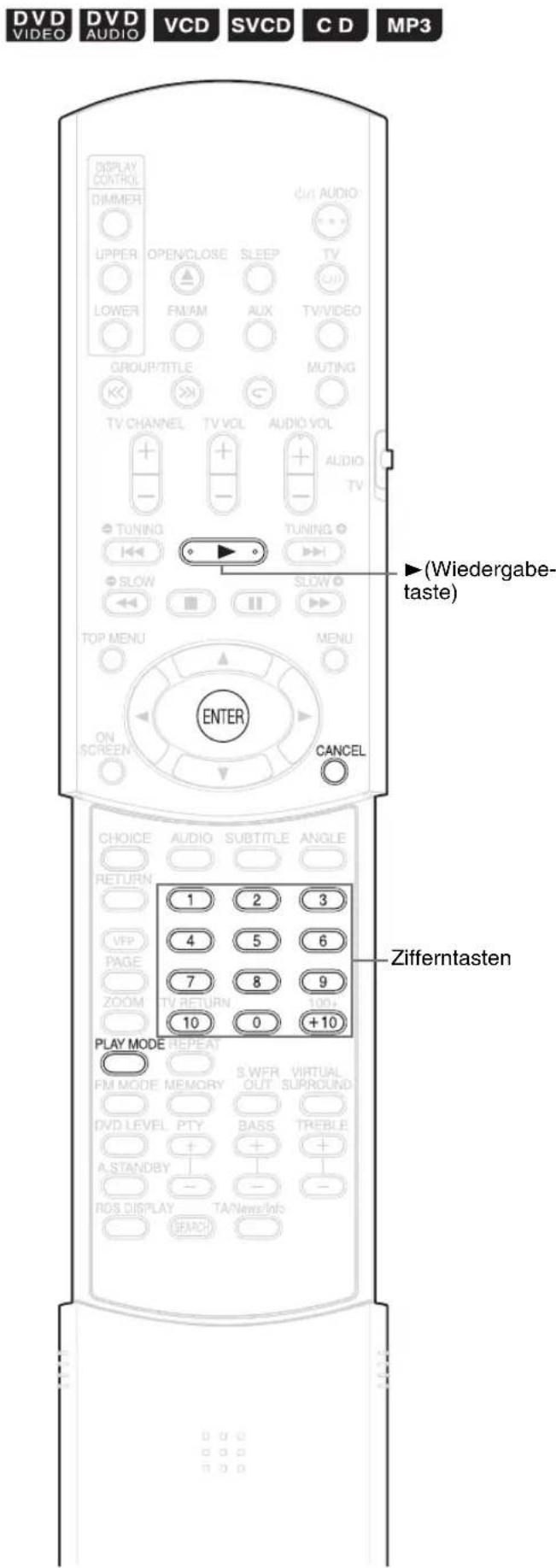

Wiedergabe 12

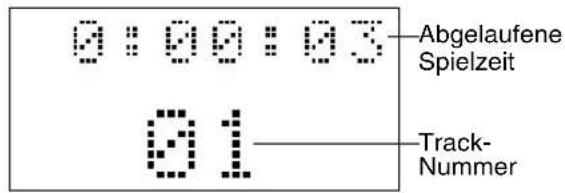

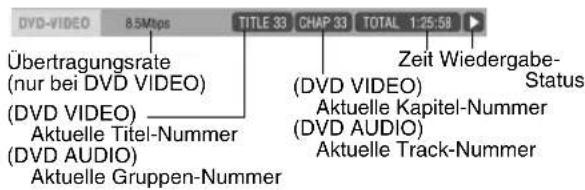

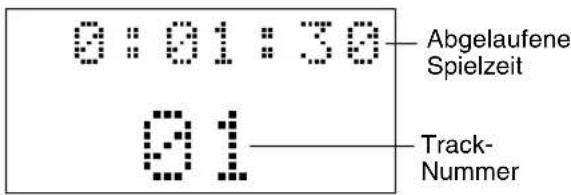

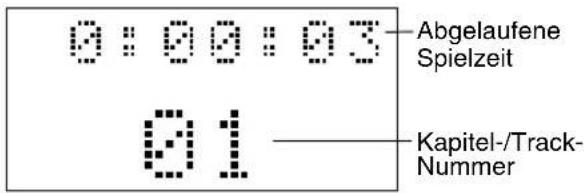

Umschalten der Anzeige.... 13

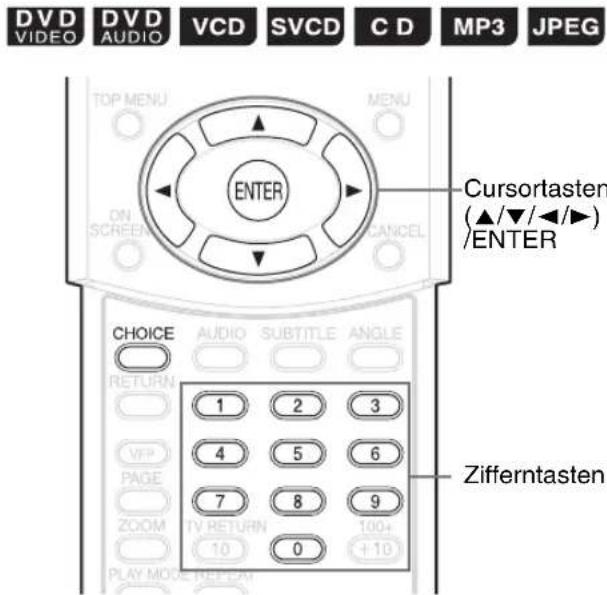

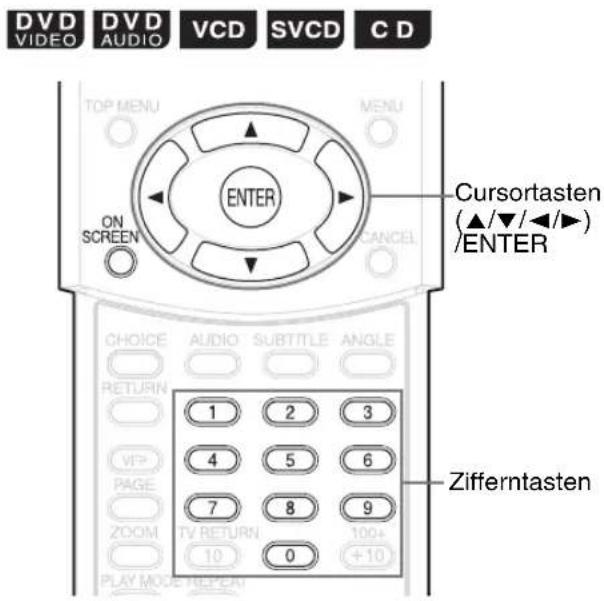

Den gewünschten Eintrag über die Zifferntasten auswählen.... 14

Wiedergabe anhalten.... 14

Wiedergabe pausieren.... 14

Bilder einzeln weiterschalten 14

Schneller Suchlauf rückwärts/vorwärts.... 14

Wiederholung der letzten 10 Sekunden (Wiederholung auf Knopfdruck) ...... 15

Wiedergabe in Zeitlupe.... 15

Zum Anfang der Auswahl springen.... 15

Einstellen der Helligkeit der Display-Anzeige (DIMMER) 16

Einstellen der Lautstärke 16

Einstellen der Tonqualität 16

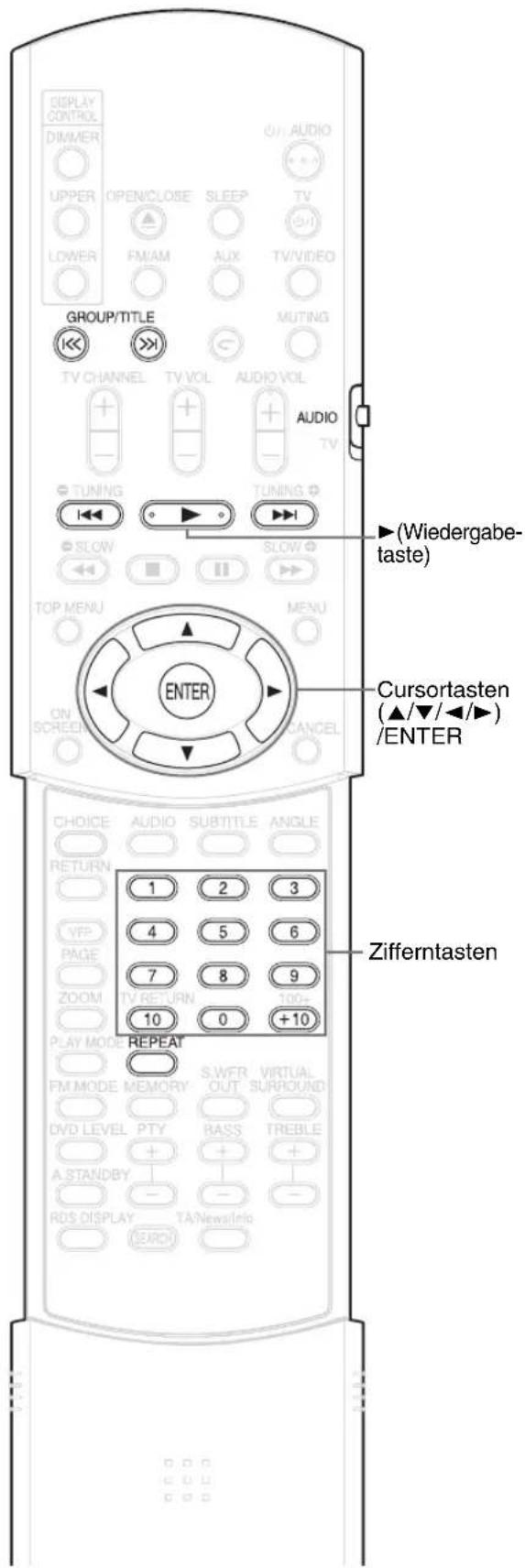

Ton vorübergehend ausschalten (MUTING).... 16

Erweiterte Bedienung

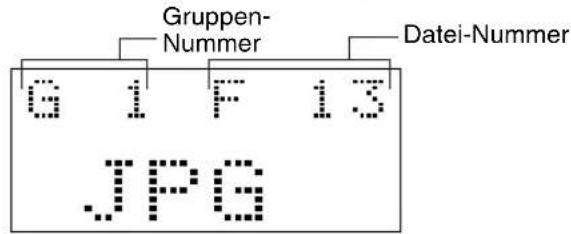

Wiedergabe von MP3- und JPEG-CDs......16

Wiedergabe fortsetzen ....18

Wahl der wiederzugebenden Szene .....19

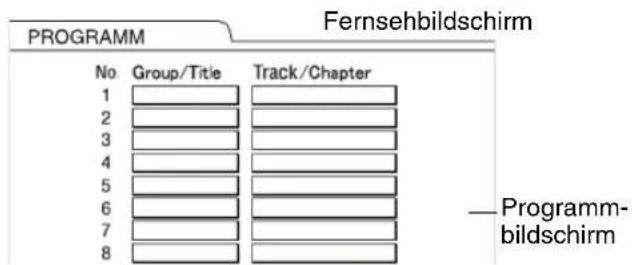

Programmwiedergabe/Zufallswiedergabe.....20

Wiedergabe wiederholen....22

Weitere wichtige Funktionen ....24

Wahl der Untertitel.... 24

Wahl der Audiosprache 24

Wahl des Blickwinkels 24

Bild vergrößern (ZOOM)...... 25

Anpassen der Bildqualität (VFP)...... 25

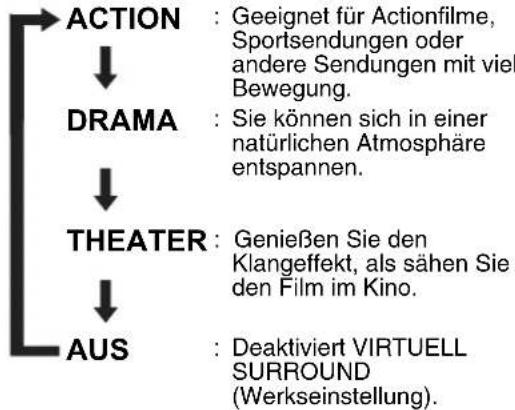

Realistischer Klang (VIRTUELL SURROUND)...... 26

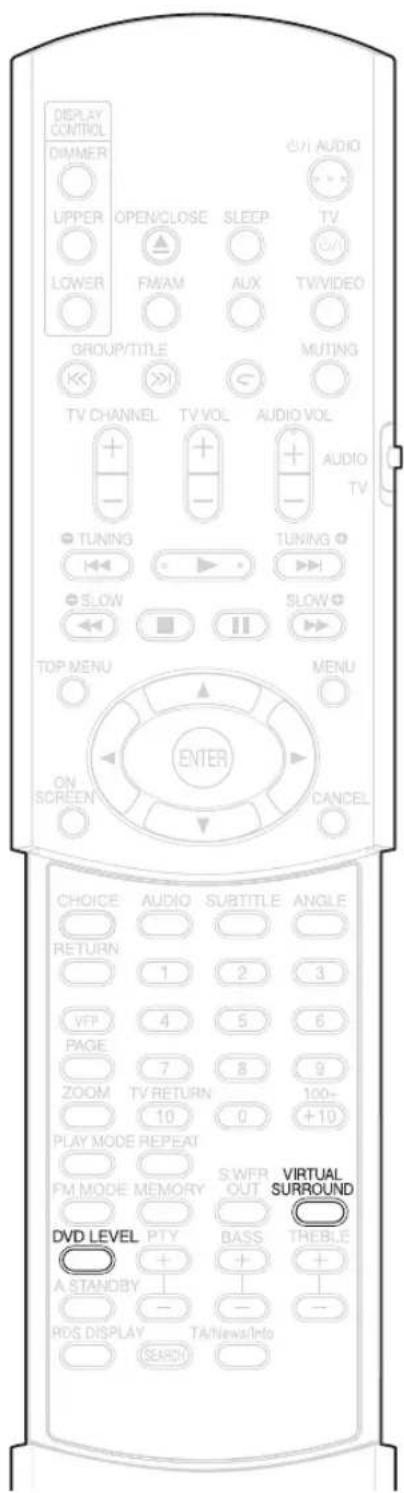

Einstellen des Wiedergabelevels (DVD- LEVEL).... 26

Spezifische Funktionen bei DVD AUDIO .....27

Wiedergabe des Bonusmaterials......27

Einzelbilder (B.S.P.) 27

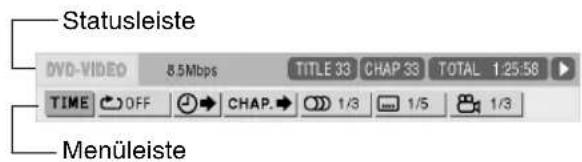

Verwendung der Menüleiste....28

Bevorzugte Einstellungen....29

Landes- und Gebietscodes ....31

Radio hören

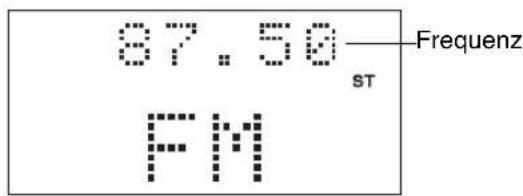

Radio hören....32

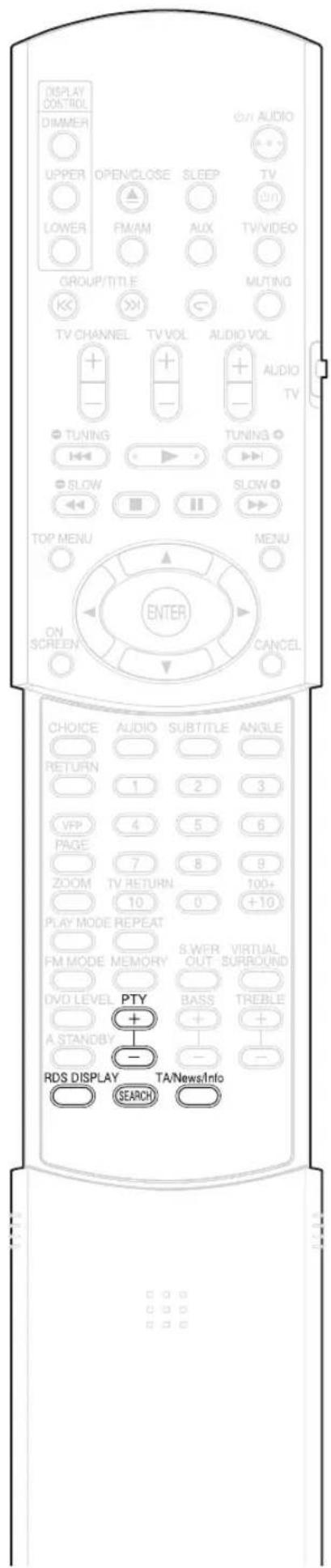

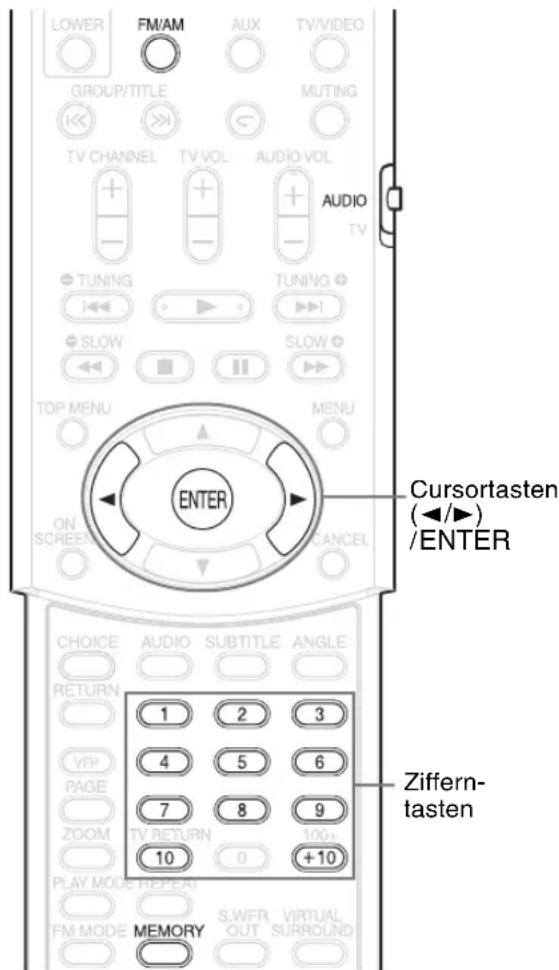

Eingespeicherte Radiosender aufrufen......33

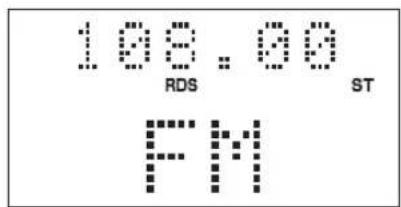

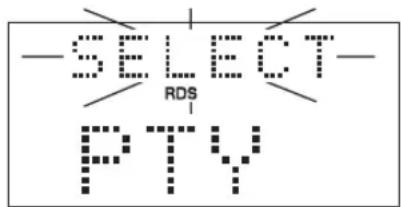

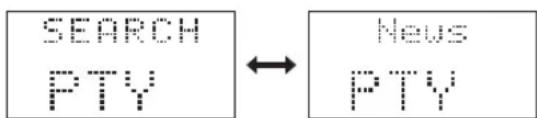

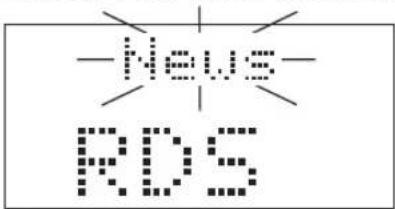

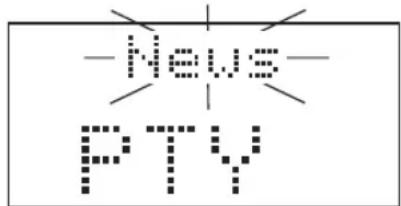

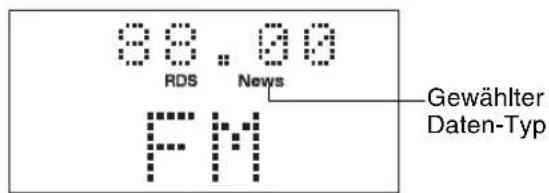

RDS (Radio Data System) 34

Weitere wichtige Funktionen

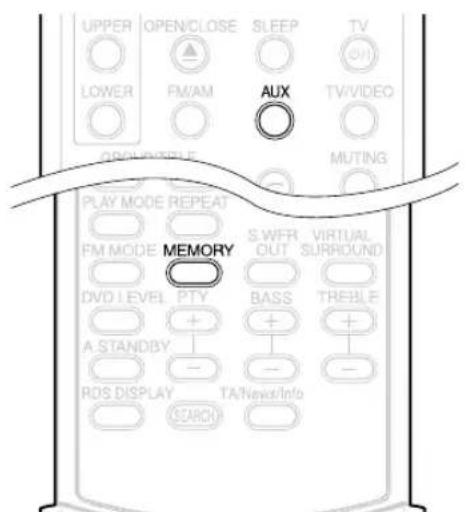

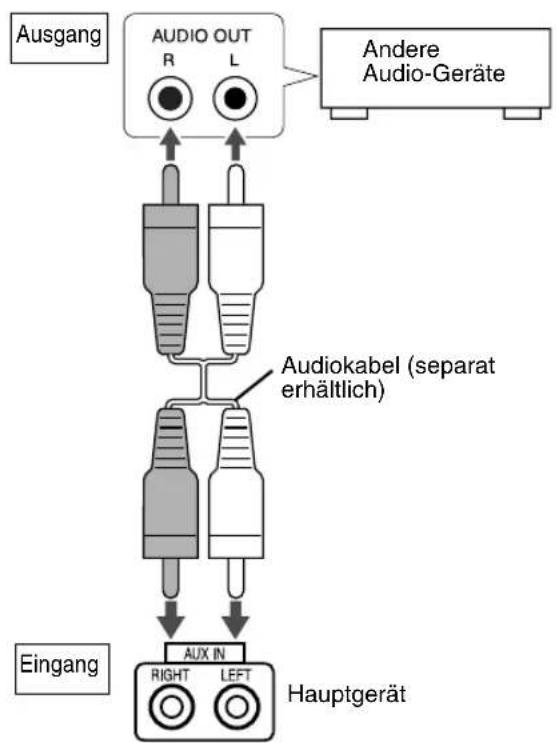

Anhören anderer Audio-Geräte....38

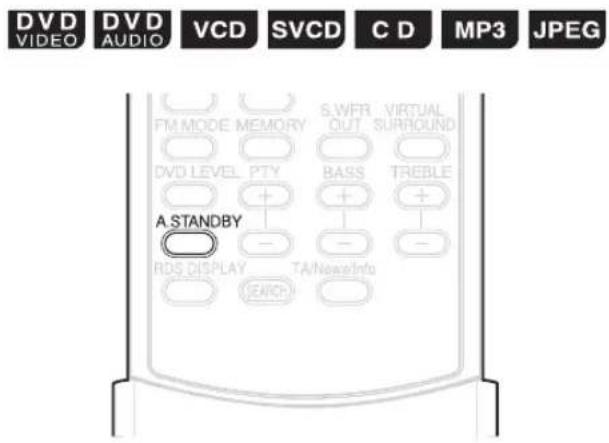

Auto-Standby....38

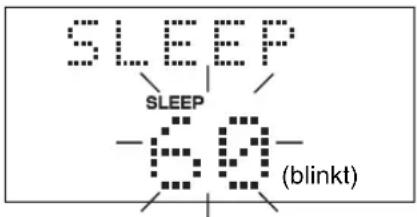

Abschaltautomatik (Sleep Timer) ......39

Verriegelung CD/DVD-Fach 39

Bevorzugte Einstellungen

Fehlerbehebung ....40

Sprachcodes ....41

Technische Daten 42

Zu dieser Bedienungsanleitung

- Hier wird vorrangig beschrieben, wie Vorgänge und Funktionen mit Hilfe der Fernbedienung durchgeführt werden. Sind am Gerät selbst Tasten mit den gleichen Zeichen und Symbolen vorhanden, können auch diese verwendet werden.

- Die nachfolgenden Symbole zeigen jeweils an, für welchen CD-/DVD-Typ die beschriebene Funktion ausgeführt werden kann.

- Dabei können die Anzeigen und Bildschirme durchaus von der hier gegebenen Beschreibung abweichen.

- "VCD" steht als Abkürzung für "Video CD".

- "SVCD" steht als Abkürzung für "Super Video CD".

Hinweise zur Handhabung

■ Wichtige Hinweise

Systeminstallation

• Das Gerät eben und an einem Standort aufstellen, an dem es nicht zu warm und nicht zu kalt ist (optimale Temperatur: zwischen 5°C und 35°C).
• Auf ausreichenden Abstand zwischen Gerät und Fernseher achten.
• Das Gerät nicht an Orten verwenden, an denen es Erschütterungen ausgesetzt ist.

Netzkabel

• Das Netzkabel nicht mit nassen Händen anfassen!
• Ist das Gerät an eine Steckdose angeschlossen, wird auch im Standby-Betrieb Strom verbraucht.
• Zum Ausstecken des Kabels immer am Stecker, nicht am Kabel ziehen.

Funktionsstörungen vermeiden

• Es befinden sich keine Bauteile im Gerät, zu denen der Benutzer Zugang benötigt. Treten Funktionsstörungen auf, stecken Sie das Gerät bitte aus und kontaktieren Sie Ihren Händler.
• Niemals metallische Gegenstände in das Gerät einführen.
• Keine ungewöhnlich geformten CDs (beispielsweise in Herzform, Blumenform oder Scheckkartenformat) mit dem Gerät abspielen. Das Gerät kann dadurch beschädigt werden.

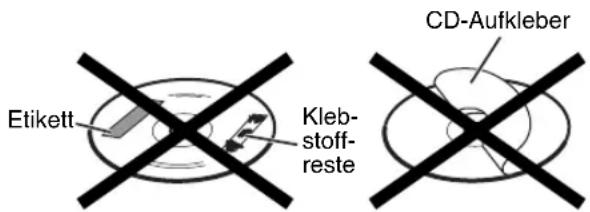

• Keine CDs einlegen, auf denen sich Aufkleber, Etiketten oder Klebstoffreste befinden. Das Gerät kann dadurch beschädigt werden.

Etikett Klebstoffreste CD-Aufkleber

Hinweise zum Urheberschutz

Bitte beachten Sie die in Ihrem Land gültigen Urheberschutzrechte, wenn Sie von DVDs, SVCDs (Super Video CDs), VCDs oder anderen CDs aufzeichnen. Das Aufzeichnen urheberrechtlich geschützten Materials stellt einen Verstoß gegen das Urheberrecht dar.

Hinweise zum Kopierschutz

DVDs sind mit einem Kopierschutz ausgestattet. Der Kopierschutz wird aktiviert, wenn das Gerät direkt an einen Videorekorder angeschlossen wird. Die Bilder werden dann nicht mehr richtig wiedergegeben.

■ Sicherheitshinweise

Feuchtigkeit, Nässe und Staub

Das Gerät nicht an feuchten, nassen oder staubigen Orten aufstellen.

Hohe Temperaturen

Das Gerät nicht direkter Sonnenbestrahlung aussetzen und nicht neben Heizgeräten aufstellen.

Bei Abwesenheit

Falls Sie verreisen oder für längere Zeit abwesend sind, sollte der Netzstecker aus der Steckdose gezogen werden.

Lüftungsschlitze nicht blockieren

Das Gerät kann überhitzen und beschädigt werden, wenn die Lüftungsschlitze blockiert sind.

Reinigung des Gehäuses

Verwenden Sie zur Reinigung des Geräts ein weiches Tuch und beachten Sie die entsprechenden Hinweise bei der Verwendung chemisch beschichteter Tücher. Verwenden Sie kein Benzol, Verdünnungsmittel oder organische Lösungsmittel. Hierzu zählen auch Desinfektionsmittel. Das Gehäuse könnte sonst entfärben oder sich verformen.

Wasser ist in das Gerät eingedrungen

Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen. Wenden Sie sich an Ihren Händler. Wird das Gerät weiterhin verwendet, besteht die Gefahr eines Stromschlags und Brandgefahr.

■ Kondenswasser oder Wassertropfen an der Linse

In nachfolgenden Fällen kann es zur Bildung von Kondenswasser oder Wassertropfen an der Linse kommen, die Funktionsstörungen verursachen können: - Unmittelbar nach Beginn der Heizperiode

• Wenn das Gerät an einem Ort mit hoher Luftfeuchtigkeit aufgestellt ist
• Wenn das Gerät von einem kalten an einen wärmeren Ort gebracht wird

In all diesen Fällen sollten Sie das Gerät einfach 1 bis 2 Stunden laufen lassen.

Lieferumfang

Bitte prüfen Sie, ob alle angegebenen Teile mitgeliefert wurden.

Die Zahl in der Klammer steht für die Anzahl der gelieferten Teile. Sollten Teile fehlen, melden Sie dies bitte umgehend Ihrem Händler.

• Fernbedienung (1)
• Batterien (2)

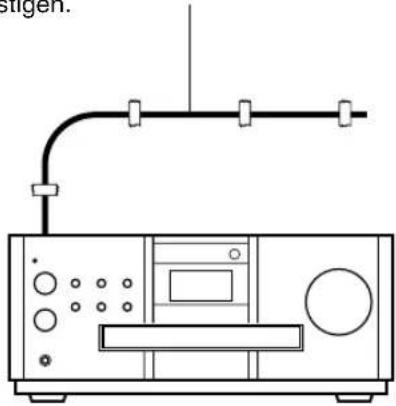

  • FM-Antenne (1)

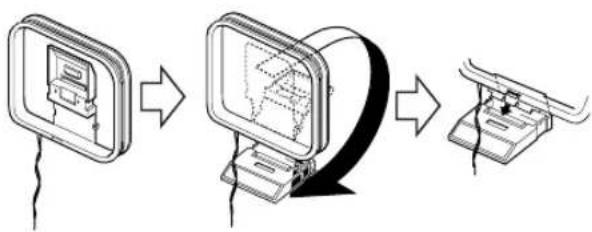

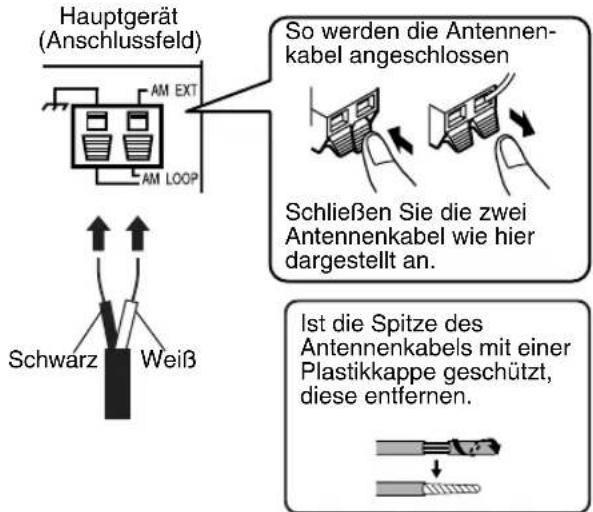

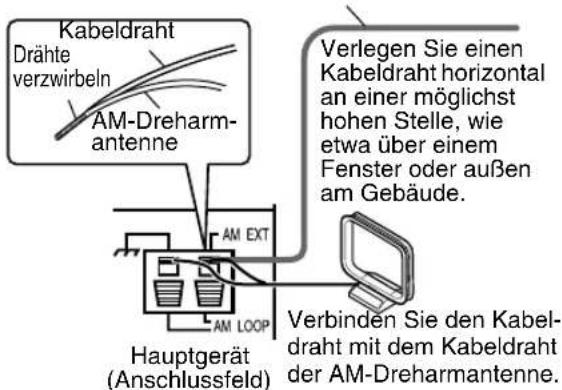

  • AM-Dreharmantenne (1)

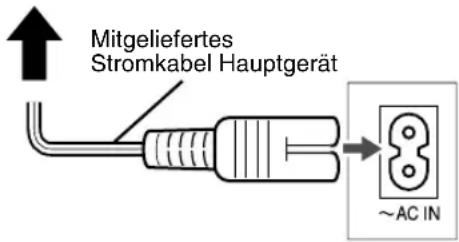

• Stromkabel (1)
  • Lautsprecherkabel (2)

• Lappen (zum abwischen und reinigen des Lautsprechergehäuses) (1) (nur für EX-P1)

• Hergestellt unter Lizenz der Dolby Laboratories. "Dolby", "MLP Lossless" und das doppelte D-Symbol sind Warenzeichen der Dolby Laboratories.

• "DTS" und "DTS 2.0+DIGITAL OUT" sind eingetragene Warenzeichen der Digital Theater Systems, Inc.
• Dieses Gerät verwendet Technologien zum Urheberschutz, die durch Verfahrensansprüche bestimmter US-amerikanischer Patente und sonstiger Rechte zum Schutz geistigen Eigentums geschützt sind. Diese Rechte sind Eigentum der Macrovision Corporation und anderer Rechteigentümer. Der Gebrauch dieser Technologien im Rahmen des Urheberschutzes muss von der Macrovision Corporation genehmigt werden und ist, sofern nicht ausdrücklich von Macrovision genehmigt, auf die private und sonstige eingeschränkte Nutzung begrenzt. Technische Analyse der Geräte sowie Nachbau verboten.

Abspielbare DVD- und CD-Typen

Mit diesem Gerät können nachfolgende DVD- und CD-Formate abgespielt werden:

DVD VIDEO, DVD AUDIO, VCD, SVCD, CD

Darüber hinaus können mit diesem Gerät folgende DVD- und CD-Formate abgespielt werden:

• Abgeschlossene DVD-R/RWs, die im DVD VIDEO-Format aufgezeichnet wurden.
• CD-R/RWs, die in folgenden Formaten aufgezeichnet wurden:

- Musik-CDs (abgeschlossene CDs)

- VCDs

- SVCDs

- MP3-/JPEG-CDs, die im Format ISO 9660 aufgezeichnet wurden (weitere Informationen hierzu unter "MP3-/JPEG-CDs")

CDs können möglicherweise nicht abgespielt werden, wenn sie falsch oder im falschen Format aufgezeichnet wurden, beschädigt oder verschmutzt sind.

Von folgenden CD-Formaten kann ausschließlich der Ton wiedergegeben werden:

MIX-MODE CD CD-G

CD-EXTRA CD TEXT

Folgende DVD-/CD-Formate können abgespielt werden:

DVD-/CD-Typ	Marke (Logo)		Video-Format	Länder-code*
DVDVIDEO			PAL2/ALL
DVDAUDIO			—	—
VCD PA		Video CD
SVCD PAL	COMPACTDISCSUPER VIDEO
CD —
CD-R			—	—
CD-RW			—	—

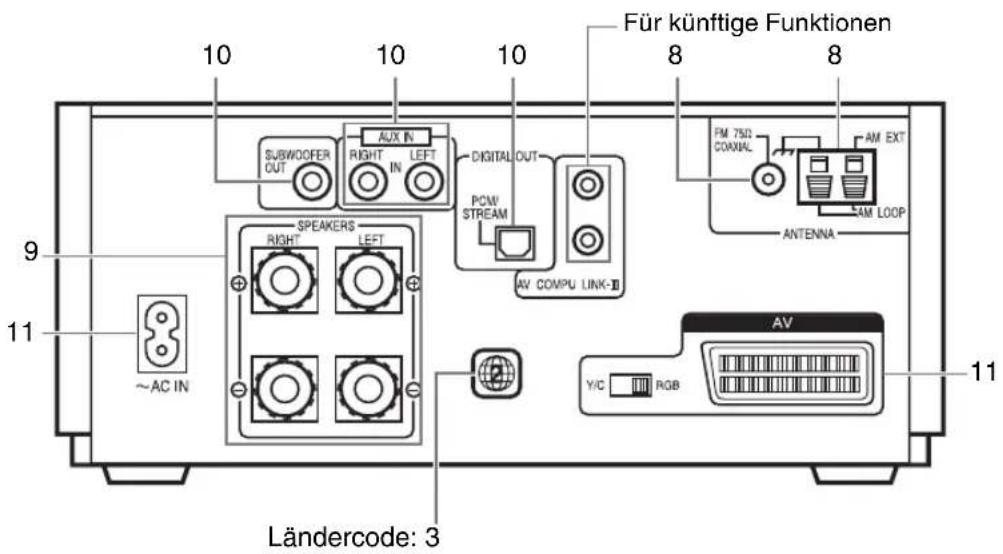

\*Hinweise zum Ländercode

DVD-Player und DVD VIDEOs besitzen eigene Ländercodes. Mit diesem Gerät können nur DVD VIDEOs abgespielt werden, die in den obenstehend genannten Ländercodes und Video-Formaten aufgezeichnet wurden.

Beispiele:

Wird eine DVD VIDEO mit einem falschen Ländercode eingelegt, wird die Fehlermeldung

"LÄNDERCODEFEHLER!" (Ländercodefehler) am Fernsehbildschirm angezeigt, und die DVD kann nicht abgespielt werden.

- Einige DVD VIDEOs, DVD AUDIOs, VCDs und SVCDs können in ihrer Bedienung von den Angaben in dieser Bedienungsanleitung abweichen. Dies ist durch die Programmierung und die Struktur der DVD bzw. CD bedingt und stellt keine Funktionsstörung des Gerätes dar.

Nicht abspielbare CDs / DVDs

• Folgende CD-/DVD-Formate können nicht abgespielt werden:
  DVD-ROM, DVD-RAM, DVD-R/RW (im VR-Format aufgezeichnet), CD-ROM, CD-I (CD-I Ready), Foto-CD, SACD, u.ä.
  Das Abspielen dieser DVDs bzw. CDs verursacht lediglich ein Geräusch, durch das die Lautsprecher Schaden nehmen können.

Beschädigte DVDs/CDs sowie außergewöhnlich geformte DVDs/CDs, die nicht das herkömmliche Format mit 12 cm bzw. 8 cm Durchmesser besitzen, können nicht abgespielt werden.

MP3-/JPEG-CDs

Abspielbare MP3-/JPEG-CDs und -Dateien

• Im Format ISO 9660 aufgezeichnete CDs können abgespielt werden (mit Ausnahme von CDs, die im "Packet Write"-Format (UDF-Format) aufgezeichnet wurden).

- Auch im Multi-Session-Format aufgezeichnete CDs können abgespielt werden.

- Dateien mit der Dateiendung ".mp3", ".jpg" oder ".jpeg" (es sind auch Dateiendungen mit Groß- und Kleinbuchstaben möglich) können ebenfalls abgespielt werden.

Hinweise zu MP3-/JPEG-CDs und -Dateien

• Je nachdem, wie und mit welchen Einstellungen eine CD aufgenommen wurde, kann diese evtl. nicht abgespielt werden oder kann das Einlesen der CD lange dauern.
  • Die zum Einlesen benötigte Zeit schwankt je nach Anzahl der Gruppen bzw. Tracks (Dateien), die sich auf der CD befinden.
• Werden im Dateinamen einer MP3-/JPEG-Datei andere Zeichen als englische Ein-Byte-Zeichen verwendet, kann der Track-/Dateiname nicht richtig angezeigt werden.

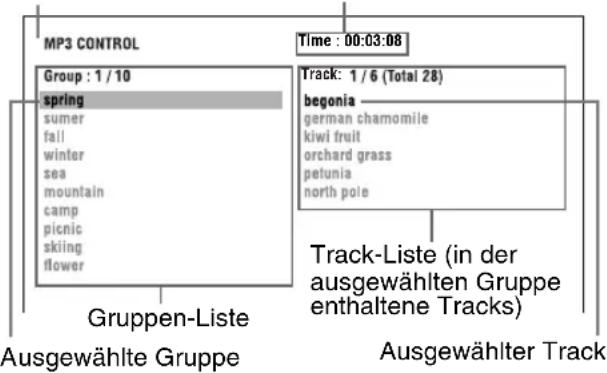

• Die Reihenfolge der Tracks/Gruppen wird auf dem MP3-Kontrollbildschirm angezeigt. Die Reihenfolge der Dateien/Gruppen, die auf dem JPEG-Kontrollbildschirm angezeigt wird, kann dabei von der auf dem PC-Bildschirm angezeigten Reihenfolge der Dateien/Gruppen abweichen.
• Eine ab Lager gekaufte MP3-CDs kann in einer Reihenfolge abgespielt werden, die von der auf dem Etikett stehenden Reihenfolge abweicht.
• Das Abspielen einer MP3, die ein Einzelbild/Standbild enthält, kann längere Zeit erfordern. Die abgelaufene Zeit wird erst dann eingeblendet, wenn die Wiedergabe beginnt. Wenn die Wiedergabe beginnt kann es passieren, dass die abgelaufene Zeit nicht richtig angezeigt wird.
• Das Gerät kann das ID3-Tag einer MP3-Datei nicht lesen.
• Für MP3-Dateien empfehlen wir CDs mit einer Sampling-Frequenz von 44,1 kHz und einer Übertragungsrate von 128 kbps.

• Das Gerät kann Baseline-JPEG-Dateien, jedoch keine monochromatischen JPEG-Dateien abspielen.

• Das Gerät kann JPEG-Dateien wiedergeben, die mit einer digitalen Kamera im DCF-Standard (Design Rule for Camera File System) aufgenommen wurden. Wird eine Funktion angewendet, wie beispielsweise die automatische Drehfunktion einer digitalen Kamera, und gehen die aufgenommenen Daten über den DCF-Standard hinaus, so können diese Bilder nicht wiedergegeben werden.

• Wurden die Bilddaten mit einer Bildbearbeitungssoftware am PC bearbeitet und neu abgespeichert, können die Bilder u.U. nicht wiedergegeben werden.
• Das Gerät kann bewegten Bilder, wie etwa MOTION JPEG und Einzelbilder, die nicht das JPEG-Format besitzen (TIFF usw.) sowie mit Ton unterlegte Bilddateien nicht wiedergeben.
• Für JPEG-Dateien empfehlen wir eine Auflösung von 640 x 480 Pixel. Wurde eine Datei mit einer höheren Auflösung als 640 x 480 Pixel aufgezeichnet, kann die Anzeige längere Zeit in Anspruch nehmen. Bilder mit einer Auflösung von mehr als 8192 x 7680 Pixel können nicht angezeigt werden.
• Auf DVD-R/RW aufgenommene Dateien können nicht abgespielt werden.

Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Struktur der DVD / CD

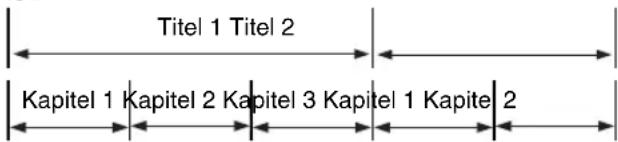

DVD VIDEO

Eine DVD VIDEO setzt sich aus "Titeln" zusammen, wobei jeder Titel in "Kapitel" unterteilt ist.

Titel 1 Titel 2 Kapitel 1 Kapitel 2 Kapitel 3 Kapitel 1 Kapitel 2

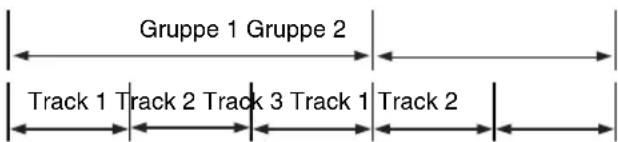

DVD AUDIO

Eine DVD AUDIO setzt sich aus "Gruppen" zusammen, wobei jede Gruppe in "Tracks" unterteilt ist.

Einige solche DVDs enthalten "Bonusmaterial", für dessen Wiedergabe ein Passwort erforderlich ist (Seite 27).

Gruppe 1 Gruppe 2 Track 1 Track 2 Track 3 Track 1 Track 2

VCD/SVCD/CD

VCD, SVCD und CD setzen sich aus "Tracks" zusammen.

Jeder Track besitzt eine eigene Track-Nummer. (Bei manchen CDs sind die Tracks weiter in Verzeichnisse unterteilt.)

Bei einer MP3 [JPEG] –CD wird jedes Einzelbild (Material) als Track [Datei] aufgezeichnet. Tracks [Dateien] sind in der Regel in Ordner gruppiert. Ordner können Unterordner enthalten, so dass sich eine hierarchische Ordnerstruktur ergibt. Dieses Gerät vereinfacht die hierarchische Struktur einer CD und verwaltet Ordner nach "Gruppen".

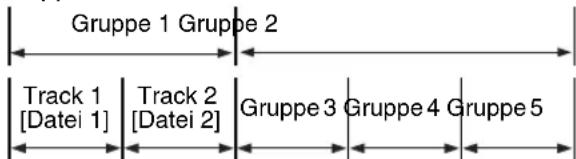

Gruppe 1 Gruppe 2 Track 1 | Track 2 | Gruppe 3 | Gruppe 4 | Gruppe 5

Dieses Gerät kann bis zu 1000 Tracks [Dateien] pro CD lesen. Das Gerät kann zudem bis zu 150 Tracks [Dateien] pro Gruppe und bis zu 99 Gruppen pro CD lesen. Da das Gerät Tracks [Dateien], deren Anzahl 150 übersteigt, und Gruppen, deren Anzahl 99 übersteigt, ignoriert, können diese nicht wiedergegeben werden.

- Auch Dateien in einem Ordner, bei denen es sich nicht um MP3 [JPEG] –Dateien handelt, werden zur Gesamtanzahl der Dateien hinzugezählt.

Die Zahlen in den Abbildungen stehen für die Seitenzahlen.

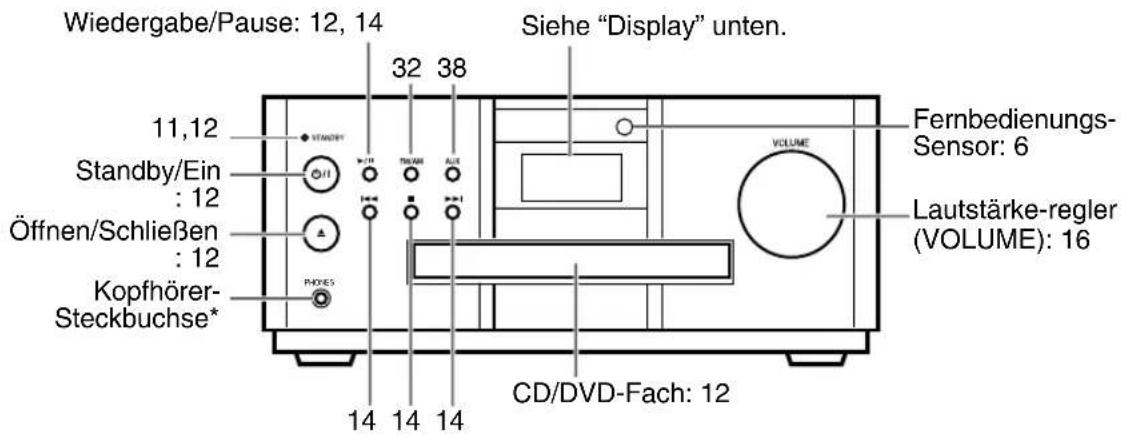

Vorderes Bedienfeld

Wiedergabe/Pause: 12, 14 Siehe "Display" unten. 11,12 Standby/Ein : 12 Öffnen/Schließen : 12 Kopfhörer- Steckbuchse* 32 38 VOLUME Fernbedienungs- Sensor: 6 Lautstärke-regler (VOLUME): 16 CD/DVD-Fach: 12

* Schließen Sie Kopfhörer mit Stereo-Mini-Stecker (im Handel erhältlich) an. Wenn Kopfhörer angeschlossen sind, sind die Lautsprecher sowie der Subwoofer deaktiviert.

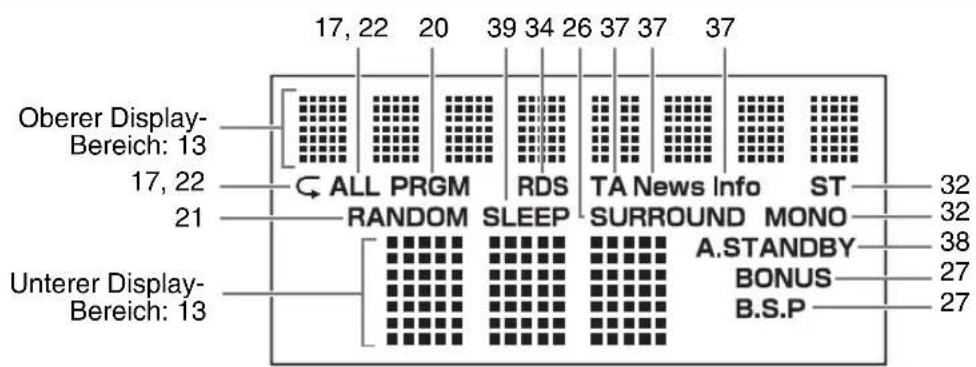

Display

17, 22 20 39 34 26 37 37 37 Oberer Display- Bereich: 13 17, 22 21 ALL PRGM RDS TA News Info ST RANDOM SLEEP SURROUND MONO Unterer Display- Bereich: 13 A.STANDBY BONUS B.S.P

Anschlussfeld

10 10 10 Für künftige Funktionen 8 8 9 11 ~AC IN SPEAKERS RIGHT LEFT SUBWOOFER OUT AUX IN RIGHT IN LEFT DIGITAL OUT PCW STREAM AV COMPU LINK-Ⅲ FM 75Ω COXIAL AM EXT ANTENNA AM LOOP AV Y/C RGB Ländercode: 3 11

Die Zahlen in den Abbildungen stehen für die Seitenzahlen.

32 39 12 38 Wiedergabe auf Knopfdruck: 15 32 16 12 13 38 15, 17 GROUP/TITLE KV TV CHANNEL TV VOL AUDIO VOL MUTING 16 7 TUNING TUNING 14, 32 SLOW SLOW 12 14 15 TOP MENU MENU 19 19, 28 ENTER ON SCREEN ANCEL 21 24 24 24 Ziffern- tasten: 7, 15 22 33, 38 26 16 16 36 10 22 20 FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL FLY BASS HEBLL A.STANDB - ROS DISPLAY VNews/Pino 35 35 35 35 ON SCREEN CANCEL CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 10 0 +10 PLAY MODE REPEAT S.WFR VIRTUAL OUT SURROUND RICHEN/ ON SCREEN CANCEL

Einlegen der Batterien in die Fernbedienung

Wenn die Reichweite der Fernbedienung nachlässt, müssen neue Batterien eingelegt werden. Verwenden Sie zwei Trockenzellenbatterien vom Typ R6P (SUM-3)/AA(15F).

ACHTUNG

• Keine gebrauchten und neuen Batterien zusammen in die Fernbedienung einlegen.
• Keine Batterien verschiedenen Typs zusammen in die Fernbedienung einlegen.
• Nehmen Sie die Batterien aus der Fernbedienung, wenn diese für längere Zeit nicht genutzt wird. Die Batterien könnten sonst auslaufen.

Verwendung der Fernbedienung

Die Fernbedienung in Richtung des vorderen Bedienfeldes des Gerätes richten. Wird die Fernbedienung in einem sehr schrägen Winkel auf das Gerät gerichtet oder befindet sich ein Hindernis zwischen Fernbedienung und Gerät, so können die Signale nicht übertragen werden.

Wird der Fernbedienungs-Sensor sehr starkem Licht, wie etwa direkter Sonnenbestrahlung ausgesetzt, kann die Fernbedienung nicht fehlerfrei funktionieren.

Auf dieser Seite wird beschrieben, wie Sie die Fernbedienung dieses Gerätes zur Bedienung Ihres Fernsehers einsetzen.

Bedienung des Fernsehers mit der Fernbedienung

UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MULTING TV CHANNEL TV VOL AUDIO VOL + + - + - TUNING TUNING SLOW SLOW TOP MENU MENU. ON SCREEN CANCEL ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ PLAY MORE ITEMS Ziffern- tasten

Einstellen des Hersteller-Codes

1 Den Wahlschalter für den Fernbedienungsmodus auf Position "TV" stellen.

2 Die Taste Ⓐ/I TV gedrückt halten.

HINWEIS

Halten Sie die Taste Ⓐ/I TV solange gedrückt, bis Schritt 4 ausgeführt wurde.

3Die Taste ENTER drücken und wieder loslassen.

4Zifferntasten (1-9, 0) drücken.

Beispiele:

Fernseher der Marke Hitachi: Drücken Sie 0 und 7. Fernseher der Marke Toshiba: Drücken Sie 2 und 9.

Gibt es mehrere Hersteller-Codes, probieren Sie diese der Reihe nach durch bis Sie den Code finden, mit dem das Gerät fehlerfrei funktioniert.

Hersteller Code	Hersteller	Code
JVC 01 Nordmende			13, 14, 18,26-28
Akai 02, 05 Okano 09
Blaupunkt 03 Orion		15
Daewoo	10, 31, 32	Panasonic	16, 17
Fenner	04, 31, 32	Philips 10
Fisher	05 Saba		13, 14, 18,26-28
Grundig	06 Samsung	10, 19,	32
Hitachi	07, 08 Sanyo	05
Inno-Hit	09 Schneider	02, 05
Irradio	02, 05	Sharp	20
Magnavox	10 Sony	21-25
Mitsubishi 11, 33 Telefunken			13, 14, 18,26-28
Miver	03 Thomson		13, 14, 18,26-28, 30
Nokia	12, 34 Toshiba 29

HINWEIS

Die Hersteller-Codes können ohne Vorwarnung geändert werden. Eventuell können Sie ein durch den oben angegebenen Hersteller produziertes Fernsehgerät nicht betreiben.

5 Die Taste 📍/ TV loslassen.

Bedienung des Fernsehers

TV	Gerät einschalten/ausschalten
TV CHANNEL	Programm wechseln
TV VOL	Lautstärkeregelung
1~9/100+0/+10	AUDIO TV *1	Programmwahl
TV RETURN	Wechselt zwischen dem zuletzt eingestellten Programm und dem aktuellen Programm hin und her.
TV/VIDEO	Umschalten von TV auf Videoeingang.

*1 Stellen Sie zuerst den Wahlschalter für den Fernbedienungsmodus auf Position "TV".

HINWEIS

Wenn die Batterien der Fernbedienung ausgetauscht werden, muss der Hersteller-Code erneut eingestellt werden.

Antennenanschluss

Anschluss der AM-Dreharmantenne (im Lieferumfang)

1 Schließen Sie die AM-Dreharmantenne an.

2 Schließen Sie die Antennenkabel an.

Hauptgerät (Anschlussfeld) AM EXT AM LOOP So werden die Antennen- kabel angeschlossen Schließen Sie die zwei Antennenkabel wie hier dargestellt an. Ist die Spitze des Antennenkabels mit einer Plastikkappe geschützt, diese entfernen.

3 Die AM-Dreharmantenne in die Richtung drehen, aus der Sie den besten Empfang haben. Die AM-Dreharmantenne möglichst weit vom Gerät entfernt aufstellen.

• Die AM-Dreharmantenne nicht auf einen Metall-tisch oder in die Nähe eines Fernsehers, PCs o.ä. aufstellen. Dadurch kann der Funkempfang gestört werden.

■Wenn mit der mitgelieferten AM-Dreharm-antenne kein guter Funkempfang möglich ist

Kabeldraht: 3 - 5m (im Handel erhältlich)

Kabeldraht Drähte verzwirbeln AM-Dreharm- antenne Verlegen Sie einen Kabeldraht horizontal an einer möglichst hohen Stelle, wie etwa über einem Fenster oder außen am Gebäude. AM EXT AM LOOP Hauptgerät (Anschlussfeld) Verbinden Sie den Kabel- draht mit dem Kabeldraht der AM-Dreharmantenne.

Anschluss der FM-Antenne (im Lieferumfang)

FM 75Ω COAXIAL FM-Antenne

Hauptgerät (Anschlussfeld)

Die Antenne in die Richtung mit dem besten Funkempfang ausrichten und mit Klebeband befestigen.

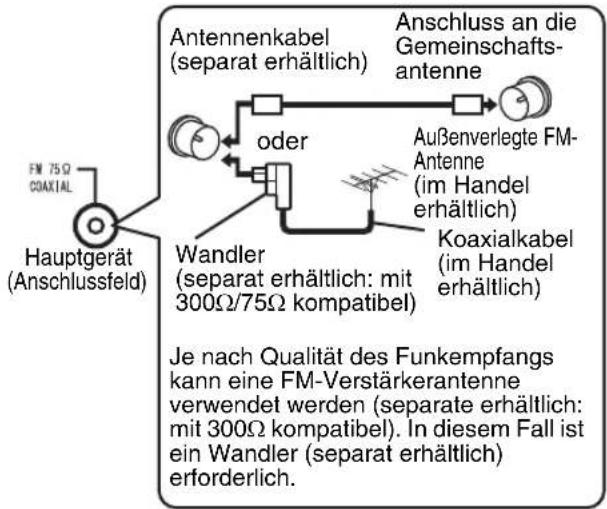

■Wenn mit der mitgelieferten Antenne kein guter Funkempfang möglich ist oder wenn eine Gemeinschaftsantenne genutzt wird

Informationen über den Anschluss einer separat erhältlichen Antenne finden Sie in der Bedienungsanleitung der Antenne oder des Wandlers.

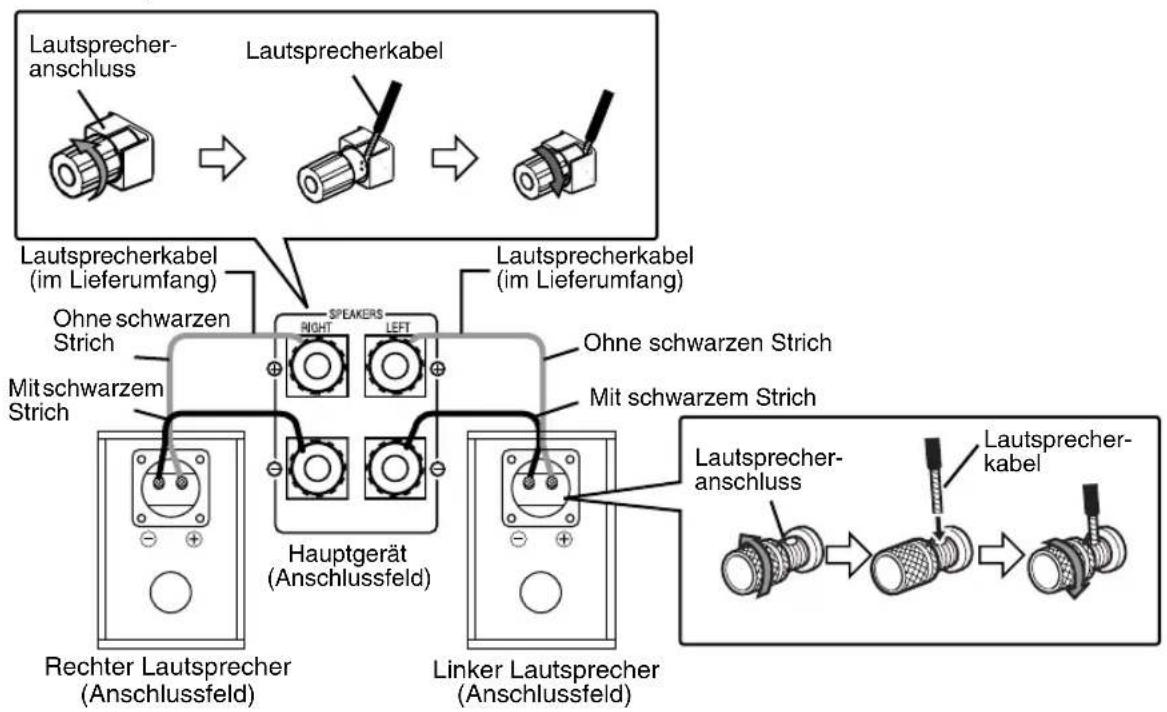

Anschluss der Lautsprecher

Es gibt keinen Unterschied zwischen rechten und linken Lautsprechern.

ACHTUNG

• NICHT mehr als einen Lautsprecher an einen Lautsprecheranschluss anschließen.
  • Die Lautsprecher dieses Geräts sind magnetisch geschirmt. Je nachdem, wie die Lautsprecher angeschlossen sind, können jedoch Farbschwankungen am Fernseher auftreten. Bitte beachten Sie:

• Vor Anschluss der Lautsprecher das Fernsehgerätes ausgeschaltet werden. Warten Sie ca. 30 Minuten, bevor Sie das Fernsehgerät erneut einschalten.

• Falls Farbschwankungen im Bild auftreten, muss ein Abstand von mehr als 10 cm zwischen Fernsehgerät und Lautsprechern eingehalten werden.

Die Membran der EX-A1 und EX-P1 Lautsprecher besteht aus Naturholz, so dass eine Wiedergabe des originalgetreuen Klangs gewährleistet wird (Das Gehäuse der EX-A1 Lautsprecher besteht ebenfalls aus Naturholz).

Daher kann jeder Lautsprecher eine etwas unterschiedliche Farbgebung aufweisen.

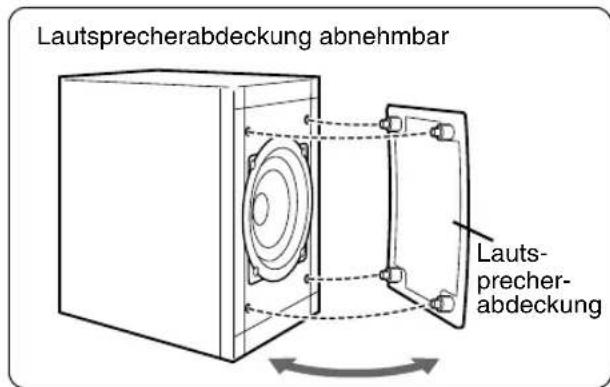

Lautsprecherabdeckung abnehmbar Lauts- precher- abdeckung

HINWEIS

• Die Impedanz der Lautsprecher, die an das Gerät angeschlossen werden kann, sollte zwischen 4Ω und 16Ω betragen.
- Um eine ausreichende Gerätekühlung sicherzu-stellen, muss ein Abstand von mind. 1 cm zwischen dem Gerät und den Lautsprechern bzw. anderen Objekten eingehalten werden.
- Bei Verschmutzung des Lautsprechergehäuses, bitte dieses mit dem beigefügtem Lappen reinigen (nur EX-P1).

Anschluss anderer Geräte

Auf dieser Seite wird beschrieben, wie andere Geräte an das Hauptgerät angeschlossen werden.

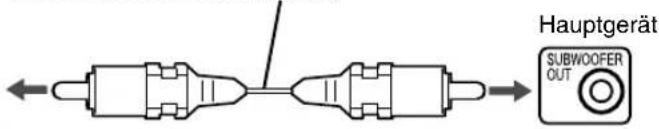

Anschluss eines Subwoofers

Mit einem separat erhältlichen Subwoofer mit eingebautem Verstärker erhalten Sie einen noch dynamischeren Bassklang. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Subwoofers. Audiokabel (separat erhältlich)

Subwoofer mit eingebautem Verstärker (separat erhältlich)

Audiokabel (separat erhältlich) (Wird mit dem Subwoofer mit eingebautem Verstärker auch ein Audiokabel geliefert, kann dieses Kabel für den Anschluss verwendet werden.)

Hauptgerät SUBWOOFER OUT

CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VIP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - - - RDS DISPLAY TA/verseInfo

Anschluss anderer Audio-Geräte

Zum Einschalten des Subwoofers die Taste S.WFR OUT auf der Fernbedienung drücken. Im Display am Gerät wird die Meldung "SUB WFR ON" (Sub Woofer ON) angezeigt. Jedes Mal, wenn Sie diese Taste drücken, wechselt die Anzeige zwischen "ON" und "OFF" (AN und AUS) hin und her.

HINWEIS

Ist "SUB WFR ON" eingestellt, wird der Bass am linken und am rechten Lautsprecher automatisch leiser gestellt, und der Bassklang wird hauptsächlich über den Subwoofer übertragen.

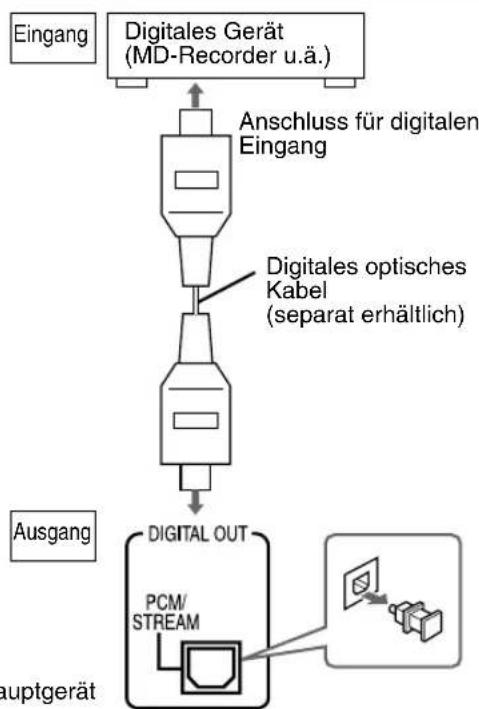

Anschluss digitaler Geräte

ACHTUNG

• Weitere Informationen über den Signalausgang finden Sie auf Seite 30.
• Werden an das Hauptgerät Geräte mit der Funktion eines Dolby Digital-Decoders angeschlossen, werden die Einstellungen der "DYNAMIK-KOMPRIMIERUNG" unter "AUDIO" (Seite 30) mit Bezug auf den digitalen Audio-Ausgang des Hauptgerätes deaktiviert.

Anschluss an den Fernseher

- Stellen Sie im Standby-Modus den Wahlschalter RGB-Y/C wie für Ihr Fernsehgerät erforderlich ein.

- Arbeitet das Fernsehgerät mit dem RGB-Videosignal, den RGB-Y/C-Wahlschalter auf RGB stellen. So erreichen Sie eine verbesserte Bildqualität.

- Arbeitet das Fernsehgerät mit dem S-Video-signal, den RGB-Y/C-Wahlschalter auf Y/C stellen.

- Arbeitet das Fernsehgerät nur mit dem Composite Video Signal, den RGB-Y/C-Wahlschalter auf RGB stellen.

ACHTUNG

Das Hauptgerät direkt an ein Fernsehgerät (oder einen Bildschirm) anschließen, ohne einen Videorecorder dazwischen zu schalten. Es kann sonst zu Bildstörungen bei der Wiedergabe kommen.

Wird das Hauptgerät an einen Fernseher mit eingebautem Videorecorder angeschlossen, können ebenfalls Bildstörungen auftreten.

Anschluss des Stromkabels

Steckdose (Wechselstrom)

Mitgeliefertes Stromkabel Hauptgerät ~AC IN

• Das Stromkabel erst anschließen, nachdem alle anderen Anschlüsse vorgenommen wurden.
• Das STANDBY-Lämpchen (am vorderen Bedienfeld) leuchtet nun auf.

Wiedergabe

(Hinweise zur Wiedergabe von MP3- und JPEG-CDs finden Sie auf Seite 16)

Seite 5

Legen Sie die CD/DVD mit der beschrifteten Seite nach oben ein.

- Legen Sie CDs/DVDs mit einem Durchmesser von 8 cm direkt die Ausbuchtung in der Mitte.

• Das Gerät wird eingeschaltet, und das STANDBY-Lämpchen erlischt.
  • Die Taste Ⓐ/I AUDIO erneut drücken, um das Gerät auszuschalten.

Die Taste ▲ OPEN/CLOSE drücken, um das CD/DVD-Fach zu öffnen und eine CD/DVD einzulegen.

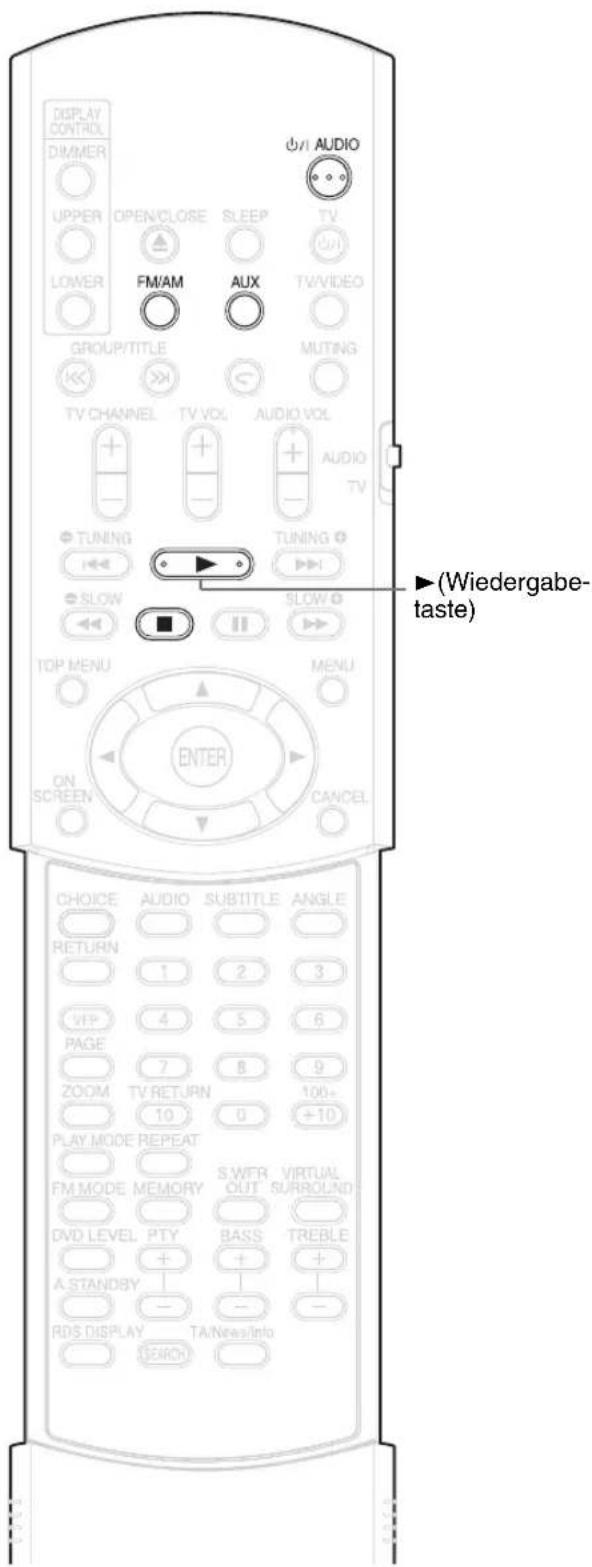

3 Taste ▶ (Wiedergabe) drücken.

Das CD/DVD-Fach schließt sich automatisch, und die Wiedergabe beginnt.

• Das Gerät wird eingeschaltet, wenn eine der

Tasten ▶/II, FM/AM oder AUX am Gerät-selbst

oder eine der Tasten 🎨, ▶ oder HMAM AUX

OPENCLOSE an der Fernbedienung gedrückt wird. Wird eine andere Taste außer den beiden Tasten

oder gedrückt, wird auch die Quelle gewechselt. D.h. wenn eine CD/DVD eingelegt ist, beginnt die Wiedergabe.

HINWEIS

- Nach Beginn der Wiedergabe einer DVD wird auf dem Bildschirm ein Menü eingeblendet. Wählen Sie dann mit Hilfe der nachstehend beschriebenen Tasten an der Fernbedienung den Eintrag aus dem Menü aus, der wiedergegeben werden soll.

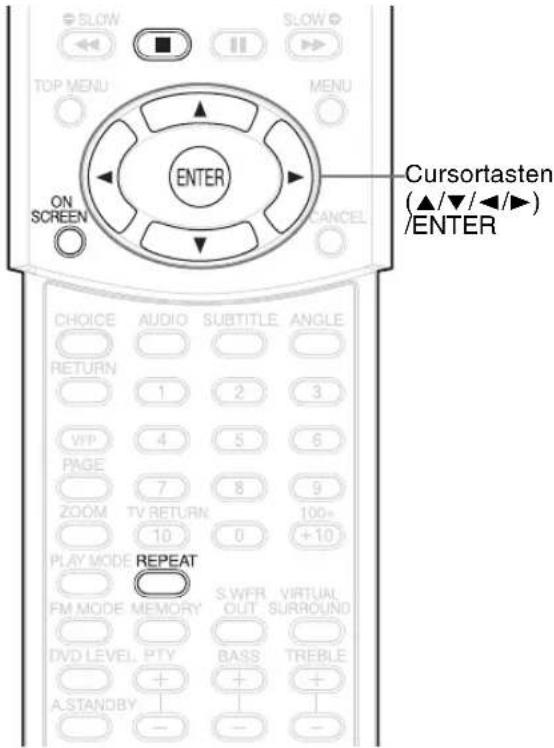

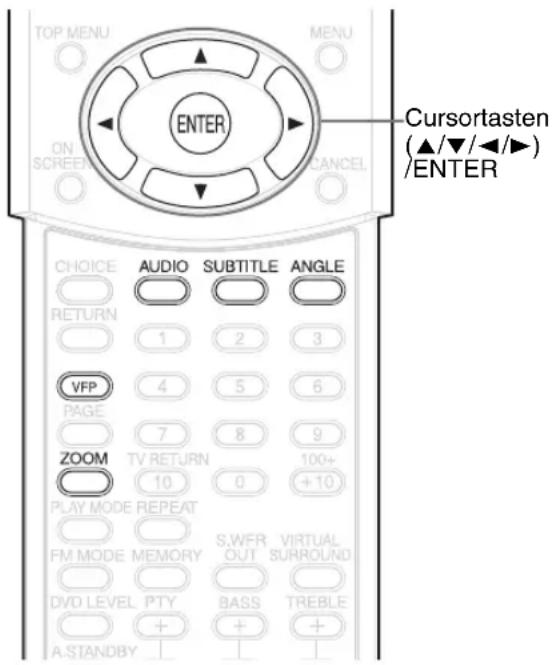

- Wählen Sie mit Hilfe der Tasten

den gewünschten Eintrag und drücken Sie ENTER

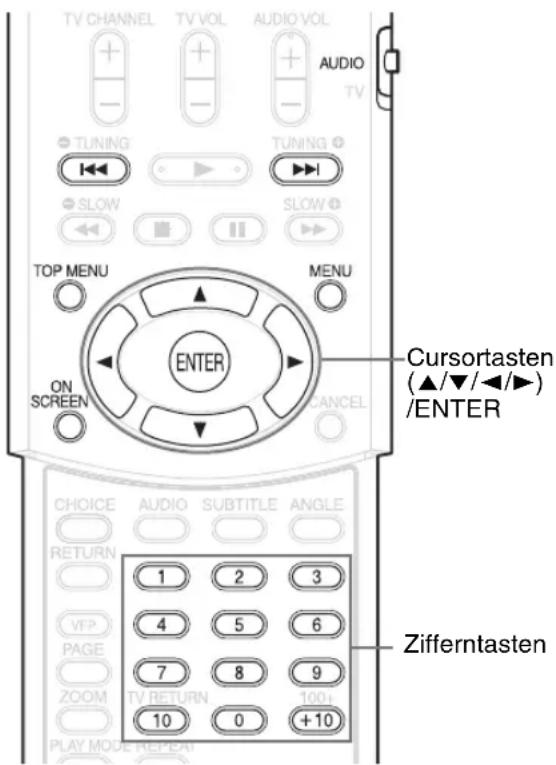

• Wählen Sie den gewünschten Eintrag mit Hilfe der Zifferntasten aus.
• Bei einigen CDs/DVDs kann die Bedienung von der hier beschriebenen Bedienung abweichen.

JVC

Anzeigen am Fernsehbildschirm, wenn das Gerät eingeschaltet ist.

Je nach Status des Systems werden die folgenden Meldungen angezeigt. (Ist als Bildquelle FM/AM oder AUX gewählt, wird keine Meldung angezeigt.)

EINLESEN	Wird angezeigt, wenn das Gerät die CD/DVD einliest. Bitte warten.
LÄNDERCODE-FEHLER!	Wird angezeigt, wenn der Ländercode der DVD nicht dem vom Gerät unterstützten Code entspricht. (Seite 3)
KEINE DISC	Wird angezeigt, wenn keine CD/DVD eingelegt ist.
ÖFFNEN	Wird angezeigt, wenn das CD/DVD-Fach geöffnet wird.
SCHLIESSEN	Wird angezeigt, wenn das CD/DVD-Fach geschlossen wird.
KANN DIESE DISC NICHT SPIELEN	Wird angezeigt, wenn Sie versuchen, eine nicht abspielbare CD/DVD abzuspielen.

DISPLAY CONTROL DIMMER UPPER LOWER OPENCLOSE SLEEP TV OUT FM/AM AUX TV/VIDEO PROVIDENCE MUTING CHOICE AUDIO RETURN 1 2 3 VFP 4 5 6

Anzeige während der Wiedergabe

Beispiel: Wenn eine DVD VIDEO oder DVD AUDIO abgespielt wird

0:00:03 Abgelaufene Spielzeit 01 Kapitel-/Track- Nummer

Falls während der Wiedergabe einer DVD AUDIO die Meldung "BONUS" oder "B.S.P." angezeigt wird, siehe Seite 27.

Beispiel: Wenn eine SVCD oder VCD abgespielt wird

PBC 1 81 Track- Nummer

- PBC (Play Back Control): Ein auf einer VCD (Version 2,0) aufgenommenes Signal zur Steuerung der Wiedergabe. Interaktive Software oder Software mit Suchfunktion, die auf einer PBC-kompatiblen VDC aufgezeichnet ist, kann über einen Menübildschirm bedient und abgespielt werden. Um die PBC-Funktion zu deaktivieren und die CD normal abzuspielen, wie folgt vorgehen:

- Bei angehaltener CD die Nummer des gewünschten Tracks über die Zifferntasten auswählen.

- Bei angehaltener CD die Nummer des gewünschten Tracks über die Tasten oder ▶▶1 auswählen, und anschließend ▶ (Wiedergabe) drücken.

- Während der PBC-Wiedergabe einer VCD oder SVCD die Taste RETURN drücken, um zur nächsthöheren Stufe zurückzukehren.

Beispiel: Wenn eine CD abgespielt wird

0:01:30 Abgelaufene Spielzeit 01 Track- Nummer

Beispiel: Wenn eine MP3-CD abgespielt wird

0:00:03 Abgelaufene Spielzeit 01 Track- Nummer

Beispiel: Wenn eine JPEG-CD abgespielt wird

Gruppen- Nummer Datei-Nummer G 1 F 13 JPG

Umschalten der Anzeige

Drücken Sie dazu die Tasten UPPER bzw. LOWER. Jedes Mal, wenn diese Taste gedrückt wird, wechselt die Anzeige.

Anzeige-Beispiele

DVD VIDEO

OBEN: 0:00:03(Abgelaufene Spielzeit)→T1 C3 (Titel und Kapitel-Nummer) Keine Anzeige

UNTEN: →03(Kapitel-Nummer) →T1(Titel-Nummer) →DVD

DVD AUDIO

OBEN: 0:00:03(Abgelaufene Spielzeit) G1 T3 (Gruppe und Track-Nummer) Keine Anzeige

UNTEN: →03(Track-Nummer)→G1(Gruppen-Nummer)→DVD

VCD/SVCD

OBEN: 0:00:03(Abgelaufene Spielzeit) Keine Anzeige PBC 2 (PCB und Track-Nummer erscheinen nur, wenn die PCB-Funktion aktiv ist)

UNTEN: →02(Track-Nummer) → VCD

CD

OBEN: →0:00:03(Abgelaufene Spielzeit) → Keine Anzeige

UNTEN: →02(Track-Nummer) → CD

MP3 disc

OBEN: 0:00:03(Abgelaufene Spielzeit)→G1 T3(Track-Nummer) Keine Anzeige

UNTEN: →G1(Gruppen-Nummer) → MP3 → 03(Track-Nummer)

JPEG disc

OBEN: →G1 F3 (Gruppen- und Datei-Nummer) → Keine Anzeige

UNTEN: JPG

HINWEIS

Abkürzungen

G: Group (Gruppe)

T: Title (Titel) (DVD VIDEO)

Track (Track) (DVD AUDIO und MP3)

C: Chapter (Kapitel)

F: File (Datei)

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL AUDIO TV TUNING TUNING SLOW SLOW TOP MENU MENU ENTER ON SCREEN CANCEL CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 10 0 +10 PLAY MODE REPEAT FM MODE MEMORY S.WIFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A.STANDBY - RDS DISPLAY TA/New/Info ►(Wiedergabe- taste) Cursortasten (▲/▼) Zifferntasten

Den gewünschten Eintrag über die Zifferntasten auswählen

HINWEIS

• Vor Verwendung der Zifferntasten den Wahlschalter für den Fernbedienungsmodus auf Position AUDIO stellen.
- Bei VCDs und SVCDs kann dieser Vorgang bei angehaltener CD ausgeführt werden. Ohne PCB-Funktion kann der Vorgang auch während der Wiedergabe ausgeführt werden.
- Bei DVD AUDIO, CD, MP3 oder JPEG kann dieser Vorgang ebenfalls bei angehaltener CD/DVD ausgeführt werden.
- Bei einigen CDs/DVDs ist dieser Vorgang nicht möglich.

Nummer des wiederzugebenden Kapitels bzw. Tracks während der Wiedergabe festlegen.

Lesen Sie dazu den Abschnitt "Verwendung der Zifferntasten" auf Seite 15.

Wiedergabe anhalten

Dazu während der Wiedergabe die Taste ■ drücken.

Wiedergabe pausieren

Dazu während der Wiedergabe die Taste II drücken.

Um die Wiedergabe normal fortzusetzen, die Taste ▶ (Wiedergabe) drücken.

• Um bei einem Dia-Vortrag mit einer JPEG-CD eine Pause einzulegen, die Taste II drücken. Die Taste ▶ (Wiedergabe) drücken, um mit der Wiedergabe der nächsten Datei fortzufahren.
• Es ist nicht möglich, während einem Dia-Vortrag eine Pause durch Drücken der Tasten ▶/Ⅱ am Gerät selbst einzulegen.

Bilder einzeln weiterschalten

Während der Pause die Taste II drücken.

Jedes Mal, wenn diese Taste gedrückt wird, wird um ein Einzelbild weitergeschaltet.

Schneller Suchlauf rückwärts/vorwärts

Hierzu stehen zwei Möglichkeiten zur Verfügung

- Während der Wiedergabe die Taste ◀◀ oder ▶▶ drücken.

Jedes Mal, wenn diese Taste gedrückt wird, erhöht sich die Geschwindigkeit (×2, ×5, ×10, ×20, ×60). Um die Wiedergabe in normaler Geschwindigkeit fortzusetzen, die Taste ▶ (Wiedergabe) drücken.

- Taste ◀◀◀ oder ▶▶▶ gedrückt halten.

Der schnelle Suchlauf rückwärts/vorwärts kann nur bei gedrückter Taste ( ×5×20 ).

HINWEIS

• Bei MP3 und JPEG-Dateien ist der schnelle Suchlauf vorwärts/Rückwärts nicht möglich.
• Bei DVD VIDEO, SVCD und VCD wird während dem schnellen Suchlauf rückwärts/vorwärts kein Ton wiedergegeben.
• Bei CD und DVD AUDIO wird beim schnellen Suchlauf rückwärts/vorwärts der Ton intermittierend wiedergegeben.

Wiederholung der letzten 10 Sekunden (Wiederholung auf Knopfdruck)

DVD VIDEO

Während der Wiedergabe Taste < drücken.

HINWEIS

• Bei einigen CDs/DVDs ist dieser Vorgang nicht möglich.
• Es ist nicht möglich, zum unmittelbar vorhergehenden Titel zurückzuwechseln.

Wiedergabe in Zeitlupe

DVD VIDEO

VCD

SVCD

Während der Pause die Taste SLOW oder SLOW dücken.

• Jedes Mal, wenn diese Taste gedrückt wird, wird die Geschwindigkeit erhöht.
• Drücken Sie II um mit der Wiedergabe zu pausieren, und drücken Sie ▶ (Wiedergabe) um mit der Wiedergabe fortzufahren.

HINWEIS

• Es wird kein Ton wiedergegeben.
• Der Bildlauf rückwärts kann u.U. etwas verwackelt sein.
• Bei VCD oder SVCD kann die Wiedergabe in Zeitlupe nur vorwärts erfolgen.

Zum Anfang der Auswahl springen

Während der Wiedergabe die Taste

• Jedes Mal, wenn diese Taste gedrückt wird, springt die Wiedergabe von der aktuellen Position aus zum letzten oder nächsten Anfang eines Kapitels/Tracks bzw. einer Datei.
• Die Taseinmaldrücken, um zum Anfang des aktuell wiedergegebenen Kapitels bzw. Tracks zurückzuspringen (nicht bei JPEG).
  • Die Taste GROUP/TITLE oder drücken, um einen Titel oder eine Gruppe auszuwählen.
• Während der Wiedergabe einer JPEG-CD die Taste ▶▶ oder Cursortaste ▼ drücken, um die nächste Datei wiederzugeben, oder ◀◀◀ oder bzw. Cursortaste ▲ drücken, um die vorhergehende Datei wiederzugeben.

HINWEIS

* Bei VCD und SVCD kann dieser Vorgang während der Wiedergabe ohne PBC-Funktion ausgeführt werden.
- Bei allen Formaten außer DVD VIDEO kann dieser Vorgang auch bei angehaltener CD/DVD ausgeführt werden.
- Bei einigen CDs/DVDs ist dieser Vorgang nicht möglich.

Verwendung der Zifferntasten

Beispiele:

5:

15:

20:

25:

Am Bildschirm eingeblendete Hilfesymbole (Bildschirm-Anleitung)

: Play (Wiedergabe)

: Pause

: Schneller Suchlauf rückwärts/vorwärts

: Wiedergabe in Zeitlupe (rückwärts/vorwärts)

: Mit Aufnahmen aus unterschiedlichen Blickwinkeln (Seite 24)

: Mit Ton in mehreren Sprachen (Seite 24)

: Mit Untertiteln in mehreren Sprachen (Seite 24)

: Die gewünschte Funktion ist bei dieser CD/DVD nicht möglich.

Einstellen der Helligkeit der Display-Anzeige (DIMMER)

Wiederholt die Taste DIMMER drücken.

• Die eingestellte Helligkeit wird gespeichert, auch wenn das Gerät ausgeschaltet wird.

Nachstehende Funktionen können bei allen Bildquellen ausgeführt werden.

Einstellen der Lautstärke

Die Taste AUDIO VOL +/- drücken.

HINWEIS

Die Lautstärke kann auch über den Drehregler VOLUME am Gerät selbst eingestellt werden.

Einstellen der Tonqualität

Baß: Drücken Sie BASS +/-. Hoch: Drücken Sie TREBLE +/-.

Ton vorübergehend ausschalten (MUTING)

Drücken Sie die Taste MUTING.

• Der Tonausgang in Richtung Lautsprecher, Kopfhörer und Subwoofer wird stumm geschaltet.
• Zum erneuten Einschalten des Tons die Taste MUTING ein zweites mal drücken. Auch wenn das Gerät ausgeschaltet und wieder eingeschaltet wird, wird der Ton wieder aktiviert.

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE OFF/AUDIO TV CHANNEL TV VOL AUDIO VOL TUNING TUNING SLOW SLOW TOP MENU MENU ENTER ON SCREEN CANCEL CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL SURROUND DVD LEVEL PTY BASS TREBLE A.STANDBY - RDS DISPLAY TA/NewaInfo SEARCH

HINWEIS

Vor Verwendung der Zifferntasten den Wahlschalter für den Fernbedienungsmodus auf Position AUDIO stellen.

Wiedergabe

MP3 JPEG

Nachstehend wird als Beispiel die Wiedergabe einer MP3-CD beschrieben.

Bei JPEG-CDs steht "Track" in diesem Fall für "Datei".

HINWEIS

Beim Abspielen einer CD, die sowohl MP3- als auch JPEG-Dateien enthält, muss die Wiedergabe eines der beiden Formate eingestellt werden (Seite 29).

1 CD einlegen.

Fernsehbildschirm Abgelaufene Zeit des aktuell wiedergegebenen Tracks (nur bei MP3).

2 Die Cursorasten ▲/▼ drücken und eine Gruppe auswählen.
3 Die Cursorartaste ▶ drücken, um zur Track-Liste zu wechseln.

- Cursorartaste ◀ drücken, um zurück zur Gruppen-Liste zu wechseln.

4 Cursortasten ▲/▼ drücken, um einen Track auszuwählen.
5Taste ▶ (Wiedergabe) oder ENTER drücken.

HINWEIS

• GROUP/TITLE, «kan»n bei Schritt 2 ebenfalls verwendet werden.
• In Schritt 4 können auch die Zifferntasten verwendet werden. In diesem Fall müssen Schritte 3 und 5 nicht ausgeführt werden. (Informationen über die Verwendung der Zifferntasten finden Sie auf Seite 15.
• ◀◀◀ oder ▶▶▶ können ebenfalls in Schritt 4 verwendet werden. In diesem Fall muss Schritt 3 nicht ausgeführt werden.

Wiedergabe wiederholen

MP3 JPEG

1 Bei angehaltener CD die Taste REPEAT drücken.

Jedes Mal, wenn diese Taste gedrückt wird, wechselt die Art der Wiederholung.

Art der Wiederholung	Display-Anzeige Fernsehbildschirm	Display-Anzeige Gerätedisplay
Wiederholung des aktuellen Tracks (nur bei MP3)	REPEAT TRACK
Wiederholung der aktuellen Gruppe	REPEAT GROUP
Wiederholung der gesamten CD	REPEAT ALL
Wiederholung abbrechen	Keine Anzeige	Keine Anzeige
Wiederholung des aktuellen Tracks während der Programm- oder Zufallswiedergabe (nur bei MP3)	REPEAT STEP
Wiederholung aller programmierten Tracks oder aller Tracks bei Zufallswiedergabe (nur bei MP3)	REPEAT ALL

* Anzeige blinkt

2 Drücken Sie ▶ (Wiedergabe).

HINWEIS

• Die Art der Wiederholung kann auch während der Wiedergabe gewechselt werden.
- Der Wiederholungs-Modus wird automatisch deaktiviert, wenn eine Datei nicht abgespielt werden kann (Seite 3).

Dia-Show-Wiedergabe JPEG

• Wird bei einer JPEG-CD bei Schritt 5 die Taste ▶ (Wiedergabe) gedrückt, werden die Dateien der gewählten Datei fortlaufend wiedergegeben (Dia-Show). Wird die Taste ENTER gedrückt, wird nur eine ausgewählte Datei wiedergegeben.
  • Die Anzeigezeit einer Datei in der Dia-Show-Wiedergabe beträgt rund 3 Sekunden.
• Wurden alle Dateien wiedergegeben, wird die Wiedergabe automatisch beendet.

Wird die Wiedergabe angehalten, so kann die Wiedergabe ab der Stelle, an der sie angehalten wurde, wieder fortgesetzt werden.

Diese Funktion wird als "Resume" bezeichnet.

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL + + - + - - TUNING TUNING SLOW SLOW TOP MENU MENU ON SCREEN CANCEL ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VIP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REPEAT FM MODE MEMORY SWFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - - - RDS DISPLAY TA/Nees/Info SEARCH

Wiedergabe anhalten

Dazu während der Wiedergabe einen der folgenden Vorgänge ausführen:

Die Taste ■ ein Mal drücken.*

Die Taste Ⓐ/I AUDIO drücken, um das Gerät auszuschalten.

FM/AM oder AUX als Bildquelle einstellen.*

* Auch wenn anschließend das Gerät über die Taste 📄/I AUDIO ausgeschaltet wird, wird die Stelle, an der die Wiedergabe angehalten wurde, gespeichert.

Wiedergabe ab der gespeicherten Stelle fortsetzen

Taste ▶ (Wiedergabe) drücken.

HINWEIS

• Diese Funktion steht bei Programmwiedergabe oder Zufallswiedergabe (Random Playback) nicht zur Verfügung.
  • Die Stelle, ab der die Wiedergabe wieder beginnt, kann etwas von der Stelle abweichen, an der die Wiedergabe angehalten wurde.
• Wird das Menü einer CD/DVD angezeigt, funktioniert die Resume-Funktion nicht.
  • Die Sprache, die Sprache des Untertitels sowie der gewählte Blickwinkel werden zusammen mit der Anhalteposition abgespeichert.
• Die gespeicherte Position wird gelöscht, wenn das CD/DVD-Fach geöffnet wird. Wird während der Wiedergabe die Taste ■ gedrückt, wird die Meldung "RESUME" eingeblendet. Wird nun die Taste ■ gedrückt, wird die Meldung "RESUME OFF" eingeblendet, und die gespeicherten Daten werden gelöscht.
• Werksseitig ist die Funktion Resume aktiviert. Die Funktion Resume kann aber auch deaktiviert werden (Seite 30).

TV CHANNEL TV VOL AUDIO VOL + + - TUNING TUNING SLOW SLOW TOP MENU MENU ON SCREEN CANCEL ENTER Cursortasten (▲/▼/◄/►) /ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ PLAY MOUSE REPEAT +10 Zifferntasten

HINWEIS

Vor Verwendung der Zifferntasten den Wahl- schalter für den Fernbedienungsmodus auf Position AUDIO stellen.

Wahl über das Menü

1 Bei angehaltener CD/DVD die Taste MENU oder TOP MENU bzw. während der Wiedergabe die Taste drücken ^*1 .

• Das Menü der CD/DVD wird auf dem Bildschirm eingeblendet.
• Für DVD AUDIOs kann nur TOP MENU verwendet werden.

2 Die Cursorasten ▲/▼/◄/► (nur bei DVD VIDEO oder DVD AUDIO) oder die Zifferntasten drücken, um die wiederzugebende Szene auszuwählen.

• Lesen Sie dazu den Abschnitt "Verwendung der Zifferntasten" auf (Seite 15).
• Umfasst der Menü-Bildschirm mehrere Seiten, die Taste ◀◀◀ oder ▶▶▶ drücken, um zur nächsten Seite zu wechseln (nur bei VCD und SVCD).

3 ENTER drücken.

HINWEIS

*1 Bei VCD und SVCD kann dieser Vorgang nur ausgeführt werden, wenn die PBC-Funktion deaktiviert ist.
- Bei CDs/DVDs ohne Menübildschirm ist dieser Vorgang nicht möglich.
- Bei einigen CDs/DVDs beginnt die Wiedergabe,

ohne dass die Taste ENTER gedrückt werden muss.

Einstellen der Zeit (Zeitsuche)

1 Während der Wiedergabe zwei Mal die Taste ON SCREEN drücken ^2 .

Die Menüleiste wird eingeblendet (Seite 28).

2 Die Cursortasten ◀/▶ drücken und ⏻→ wählen.

3 ENTER drücken.

4Die Zeit \*3 über die Zifferntasten (1-9, 0) eingeben.

Beispiel: Wenn eine DVD VIDEO ab der Stelle (0 Stunden) 23 Minuten 45 Sekunden, abgespielt werden soll, drücken Sie die Tasten in folgender Reihenfolge:

"Minuten" und "Sekunden" müssen nicht eingegeben werden.

- Falls falsche Zahlen eingegeben wurden, Cursorartaste ◀ drücken, um die Zahlen zu löschen. Anschließend die Zahl erneut eingeben.

5 ENTER drücken.

Zum Ausblenden der Menüleiste die Taste ON SCREEN drücken.

HINWEIS

• Diese Funktion steht bei DVD VIDEO, bei denen keine Zeitinformation aufgezeichnet ist, nicht zur Verfügung.
• Diese Funktion steht bei Programmwiedergabe oder Zufallswiedergabe (Random Playback) nicht zur Verfügung.
  *2 Bei CDs kann dieser Vorgang jederzeit ausgeführt werden. Bei VCDs und SVCDs ist dies nur möglich, wenn die CD angehalten ist bzw. während der Wiedergabe ohne PCB-Funktion.
  *3 Bei einer DVD VIDEO beginnt die Zeitsuche immer ab dem Anfang des Titels, bei einer DVD AUDIO immer ab dem Anfang des gerade wiedergegebenen Tracks. Bei VCDs, SVCDs und CDs funktioniert die Zeitsuche wie folgt:
• Ist die CD angehalten, beginnt die Zeitsuche ab dem Anfang der CD.
• Wird die CD abgespielt, beginnt die Zeitsuche ab dem Track, der gerade wiedergegeben wird.

DVD VIDEO DVD AUDIO VCD SVCD CD MP3 DISPLAY CONTROL DIMMER ON AUDIO UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL TUNING TUNING SLOW SLOW TOP MENU MENU ENTER ON SCREEN CANCEL CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VIP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100 + PLAY MODE REPEAT Zifferntasten FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - ROS DISPLAY TA News/Info SEARCH

HINWEIS

Vor Verwendung der Zifferntasten den Wahl- schalter für den Fernbedienungsmodus auf Position AUDIO stellen.

Wiedergabe der CD/ DVD in der gewünsch- ten Reihenfolge (Programmwiedergabe)

Es können bis zu 99 Tracks oder Kapitel programmiert werden. Ein Track bzw. Kapitel kann dabei auch mehrmals programmiert werden.

1 Bei angehaltener CD/DVD wiederholt die Taste PLAY MODE drücken. Am Gerätedisplay wird die Meldung "PRGM" angezeigt.

"PRGM" steht als Abkürzung für PROGRAM. Beispiel: DVD VIDEO

PROGRAMM Fernsehbildschirm No Group/Title Track/Chapter 1 2 3 4 5 6 7 8 Programm- bildschirm

2 Den Anweisungen am Fernsehbildschirm folgen, um ein eigenes Programm zu erstellen.

Lesen Sie dazu den Abschnitt "Verwendung der Zifferntasten" auf (Seite 15).

• Die einzugebenden Informationen sind dabei je nach Art der CD/DVD unterschiedlich.
• DVD VIDEO: Titel und Kapitel
• VCD, SVCD, CD: Tracks
• DVD AUDIO, MP3: Gruppen und Tracks
- Um das Bonusmaterial auf einer DVD AUDIO auszuwählen, gehen Sie zunächst wie unter "Wiedergabe des Bonusmaterials" auf Seite 27 beschrieben vor, um die Anzeige "BONUS" auszublenden.
- Übersteigt die Anzahl der Tracks oder Kapitel 99 Stück, wird die Meldung "FULL" angezeigt.
- Bei CD, SVCD und VCD wird, wenn die Gesamtwiedergabezeit 9 Stunden 59 Minuten 59 Sekunden übersteigt, die Meldung “--:--” im Display angezeigt (es ist jedoch möglich, mit der Programmierung fortzufahren).

Zur Programmierung über das Gerätedisplay wie folgt vorgehen:

(1) Über die Zifferntasten eine Gruppe bzw. einen Titel auswählen. Im oberen Display-Bereich erscheint beispielsweise die Meldung: T2 C--
(2) Über die Zifferntasten eine Track- bzw. Kapitel-Nummer auswählen. Im oberen Display-Bereich erscheint beispielsweise die Meldung: T2 C3

• Lesen Sie dazu den Abschnitt "Verwendung der Zifferntasten" auf (Seite 15).
• Die Programm-Nummer wird im unteren Display-Bereich eingeblendet (Beispiel: "P2").

(3) Zur weiteren Programmierung die obenstehenden Schritte (1) und (2) wiederholen. Anschließend mit Schritt 3 fortfahren.

HINWEIS

- (Nur für DVD VIDEOs, DVD AUDIOs und MP3s) Wenn Sie ENTER drücken anstatt eine Track- bzw. Kapitel-Nummer zu bestimmen, wird die Meldung "ALL" angezeigt, und alle Tracks bzw. Kapitel in der gewählten Gruppe/dem gewählten Titel werden programmiert.

3 Taste ▶ (Wiedergabe) drücken.

• Wenn Sie mit der normalen Wiedergabe fortfahren möchten, drücken Sie bei angehaltener CD/DVD wiederholt die Taste PLAY MODE, bis am Gerätedisplay die Meldung "NORMAL" angezeigt wird. Die programmierte Reihenfolge wird dadurch nicht gelöscht.
  • Die programmierte Reihenfolge wird gelöscht, wenn

- Die Taste CANCEL gedrückt wird, bis im Display mit der Programmwahl die Meldung "CLEAR!" angezeigt wird. (Wird die Taste CANCEL kurz gedrückt und wieder losgelassen, werden die Programme nacheinander gelöscht.)

• Das CD/DVD-Fach geöffnet wird.
  • Das Gerät ausgeschaltet wird.

Wiedergabe der CD/DVD in zufälliger Reihenfolge (Zufalls-wiedergabe)

1 Bei angehaltener CD/DVD wiederholt die Taste PLAY MODE drücken. Am Gerätedisplay wird die Meldung "RANDOM" angezeigt.

- Die Meldung "ZUFALLSWIEDERGABE" wird auch am Fernsehbildschirm eingeblendet.

2 Taste ▶ (Wiedergabe) drücken.

• Jedes Kapitel bzw. jeder Track wird nur einmal wiedergegeben.
• Wenn Sie mit der normalen Wiedergabe fortfahren möchten, drücken Sie bei angehaltener CD/DVD wiederholt die Taste PLAY MODE, bis am Gerätedisplay die Meldung "NORMAL" angezeigt wird.
• Die Zufallswiedergabe wird gestoppt, wenn
• Das CD/DVD-Fach geöffnet wird.
• Das Gerät ausgeschaltet wird.
• Die Wiedergabe springt auch dann nicht zum vorhergehenden Track zurück, wenn die Taste ◄◀◀ während der Zufallswiedergabe wiederholt gedrückt wird (die Wiedergabe springt dann zum Anfang des aktuell wiedergegebenen Kapitels bzw. Tracks zurück).

Hinweise zur wiederholten Wiedergabe von MP3- und JPEG-Dateien finden Sie auf Seite 17.

SLOW TOP MENU ON SCREEN ENTER Cursortasten (▲/▼/◄/►) /ENTER CANCEL CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VIP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A.STANDBY + - - -

Wiederholung von Titel/Kapitel/Gruppe/Track/allen Tracks (REPEAT)

1 Während der Wiedergabe die Taste REPEAT drücken.

Jedes Mal, wenn diese Taste gedrückt wird, wechselt die Art der Wiederholung.

Beispiel:

CHAP

Anzeige am GerätedisplayFernsehbildso

DVD VIDEO

Art der Wiederholung	Display-Anzeige Fernsehbildschirm	Display-Anzeige Gerätedisplay
Wiederholung des aktuellen Kapitels
Wiederholung des aktuellen Titels
Wiederholung abbrechen		Keine Anzeige

DVD AUDIO

Art der Wiederholung	Display-Anzeige Fernsehbildschirm	Display-Anzeige Gerätedisplay
Wiederholung des aktuellen Tracks
Wiederholung der aktuellen Gruppe
Wiederholung abbrechen		Keine Anzeige

Anzeige blinkt.

CD/VCD/SVCD

Art der Wiederholung	Display-Anzeige Fernsehbildschirm	Display-Anzeige Gerätedisplay
Wiederholung des aktuellen Tracks
Wiederholung aller Tracks
Wiederholung abbrechen		Keine Anzeige

HINWEIS

• Bei DVD AUDIO und CD kann dieser Vorgang jederzeit ausgeführt werden. Bei VCD und SVCD ist dies nur möglich, wenn die CD angehalten ist bzw. während der Wiedergabe ohne PBC-Funktion.
• Die Repeat-Funktion kann auch über die Menü-Leiste eingestellt werden. Informationen hierzu finden Sie unter "Wiederholung eines bestimmten Teils (A-B -Wiederholung)" auf (Seite 23).
  • Die im Gerätedisplay angezeigten Abkürzungen stehen für folgende Bedeutungen:

TRK : Track (Track)

CHP : Chapter (Kapitel)

TI. : Title (Titel)

GR. : Group (Gruppe)

- Bei DVD VIDEO und DVD AUDIO wird der Repeat-Modus aufgehoben, wenn die Signalquelle auf FM/AM oder AUX umgeschaltet wird.

Wiederholung bei Programmwiedergabe/Zufallswiedergabe

Art der Wiederholung	Display-Anzeige Fernsehbildschirm	Display-Anzeige Gerätedisplay
Wiederholung des aktuellen Kapitels oder Tracks	[3WCS] | STEPoder[4Z4Z]REPEAT STEP[58K6]	←
Wiederholung aller programmierten Tracks oder aller Tracks bei Zufallswiedergabe	[7H4A] | ALLoder[8X2T][12H4]REPEAT ALL	← ALL
schirmWiederholung abbrechen	[9H0Z] OFFoder[10G3Y][11Y2Y]Keine Anzeige	Keine Anzeige

Wiederholung eines bestimmten Teils (A-B -Wiederholung)

1 Während der Wiedergabe zwei Mal die Taste ON SCREEN drücken.

Die Menüleiste (Seite 28) wird eingeblendet.

2 Die Cursorasten ◀/▶ drücken und OFF wählen.
3 ENTER drücken.
4 Die Cursorasten ▲/▼ drücken, um die Meldung anzuzeigen.

In diesem Menüabschnitt können auch andere Repeat-Arten ausgewählt werden. Informationen zu den anderen Repeat-Arten finden Sie unter "Wiederholung von Titel/Kapitel/Gruppe/Track/allen Tracks (REPEAT)" auf (17Seite 22).

5Am Anfang des zu wiederholenden Stücks die Taste ENTER drücken (Festlegen des Punktes A).

- In der Menüleiste wird das Symbol eingeblendet.

6Am Ende des zu wiederholenden Stücks erneut die Taste ENTER drücken (Festlegen des Punktes B).

• In der Menüleiste wird das Symbol eingeblendet. Am Gerätedisplay blinkt das Symbol und das Stück zwischen den Punkten A und B wird wiederholt abgespielt.
  • Die wiederholte Wiedergabe des Stücks A-B wird gestoppt, wenn

• die Taste ■ gedrückt wird.

- gewählt und die Taste ENTER zwei Mal gedrückt wird.

HINWEIS

Die wiederholte Wiedergabe des Stücks A-B ist nur innerhalb eines Titels oder Tracks möglich. Die Wiederholung des Stücks A-B ist nicht möglich bei PBC-Wiedergabe, Programmwiedergabe, Zufallswiedergabe und wiederholter Wiedergabe.

TOP MENU ON SCREEN CANCE ENTER Cursortasten (▲/▼/◄/►) /ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 10 0 100+ PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A.STANDBY + + + + +

Wahl der Untertitel

(nur bei Filmen)

1 Bei Wiedergabe einer CD/DVD, die Untertitel im mehreren Sprachen enthält, die Taste SUBTITLE drücken.

Beispiel:

- Jedes Mal, wenn diese Taste gedrückt wird, werden die Untertitel an- bzw. ausgeschaltet.

2 Zur Auswahl der Sprache des Untertitels die Cursorasten ▲/▼ drücken.

• Informationen zu Sprachcodes wie etwa "AA" finden Sie unter "Sprachcodes" auf (Seite 41).
  • Die Art der Anzeige der Untertitel-Sprachen kann je nach CD/DVD unterschiedlich sein.

3Ein paar Sekunden warten, oder ENTER drücken.

HINWEIS

• Die Bedienung kann auch über die Menüleiste erfolgen (Seite 28).
- Bei einer SVCD wird jedes Mal, wenn die Taste SUBTITLE in Schritt 1 gedrückt wird, zwischen der Art des Untertitels und ON/OFF hin- und hergewechselt.

Wahl der Audiosprache

1 Während der Wiedergabe einer CD/DVD die Untertitel in mehreren Audiosprachen enthält, die Taste AUDIO drücken.

Beispiel:

Fernsehbildschirm

• Jedes Mal, wenn diese Taste gedrückt wird, wechselt die Audiosprache. Die Audiosprache kann auch über die Cursortasten ▲/▼ gewechselt werden.
• Informationen zu Sprachcodes wie etwa "AA" finden Sie unter "Sprachcodes" auf (Seite 41).
• Beim Abspielen einer VCD oder SVCD werden die Meldungen "ST", "L" und "R" angezeigt, die als Abkürzungen für "Stereo", "Klang links" und "Klang rechts" stehen.

2Ein paar Sekunden warten, oder ENTER drücken.

HINWEIS

Die Bedienung kann auch über die Menüleiste erfolgen (Seite 28).

Wahl des Blickwinkels

(nur bei Filmen)

1 Während der Wiedergabe einer Szene, die aus mehreren unterschiedlichen Blickwinkeln aufgenommen wurde, die Taste ANGLE drücken.

Beispiel:

Fernsehbildschirm

- Jedes Mal, wenn diese Taste gedrückt wird, wird der Blickwinkel gewechselt. Es ist ebenfalls möglich, den Blickwinkel über die Cursorasten ▲/▼ zu wechseln.

2Ein paar Sekunden warten, oder ENTER drücken.

HINWEIS

Die Bedienung kann auch über die Menüleiste erfolgen (Seite 28).

Bild vergrößern (ZOOM)

(nur bei Filmen)

1 Während der Wiedergabe oder der Pause die Taste ZOOM drücken.

• Jedes Mal, wenn diese Taste gedrückt wird, wird das Bild weiter vergrößert.
• (Für JPEGs) Bei einem Dia-Vortrag können Sie die Bildvergrößerung nicht ändern.

2 Über die Cursorasten ▲/▼/◄/► den zu vergrößernden Bildausschnitt auswählen.

- Um mit der normalen Wiedergabe fortzufahren, wählen Sie "OFF" bei Schritt 1.

Anpassen der Bild- qualität (VFP)

1 Während der Wiedergabe oder der Pause die Taste VFP drücken.

Am Gerätedisplay wird die Meldung "VFP SET" angezeigt, und die aktuellen Einstellungen werden am Fernsehbildschirm eingeblendet.

NORMAL GAMMA 0 BRIGHTNESS 0 CONTRAST 0 SATURATION 0 TINT 0 SHARPNESS 0

• Gamma: Einstellung der Helligkeit neutraler Farbtöne. Die Helligkeit der hellen und dunklen Bildbereiche bleibt dabei unverändert.
• Schärfe: Einstellung der Bildschärfe.

2 Cursortasten◀/▶ drücken und wählen Modus VFP wählen.

- In den meisten Fällen ist "NORMAL" die optimale Einstellung. Bei abgedunkeltem Raum empfiehlt sich die Einstellung "KINO". Wird die Einstellung "NORMAL" bzw. "KINO" gewählt, mit Schritt 7 fortfahren.

- Werden die Einstellungen "BENUTZER 1" oder "BENUTZER 2" gewählt, kann die Bildeinstellung ab Schritt 3 benutzerdefiniert festgelegt werden.

3 Durch Drücken der Cursorstasten ▲/▼ die anzupassende Bildeigenschaft auswählen.

4 ENTER drücken.

Beispiel:

Fernsehbildschirm

5 Cursorasten ▲/▼ drücken, um den Wert zu ändern.

6ENTER drücken.

Um weitere Bildeigenschaften anzupassen, wieder mit Schritt 3 beginnen.

7 VFP drücken.

HINWEIS

• Wird einige Sekunden nach Ausführung des Vorgangs keine weitere Einstellung vorgenommen, werden die bisher gemachten Änderungen automatisch abgespeichert.
• "VFP" steht als Abkürzung für "Video Fine Processor".

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL + + - TUNING TUNING SLOW SLOW TOP MENU MENU ON SCREEN CANCEL ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100- +10 PLAY MODE REPEAT PM MODE MEMORY SWFR VIRTUAL SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - - - RDS DISPLAY TA/News/Info (SEARCH)

Realistischer Klang (VIRTUELL SURROUND)

Die beiden Lautsprecher erzeugen einen Effekt, der Surround-Klang ähnelt.

1 Während der Wiedergabe die Taste VIRTUAL SURROUND drücken.

Beispiel:
Fernsehbildschirm

- Jedes Mal, wenn diese Taste gedrückt wird, wechselt die Anzeige folgendermaßen.

- Ist VIRTUELL SURROUND aktiviert, wird die Meldung "SURROUND" im Display angezeigt.

HINWEIS

• Virtuell Surround-Klang ist sowohl bei Lautsprechern als auch bei Kopfhörern möglich.
• Wenn ein Geräusch verursacht wird oder der Ton verzerrt wird, stellen Sie VIRTUELL SURROUND auf "AUS".
• Bestimmte Typen von DVD AUDIO-Discs können Sie nicht betreiben.
• Die Anzeige "V.SUR." im Display steht als Abkürzung für "Virtual Surround".

Einstellen des Wieder- gabelevels (DVD-LEVEL)

Die Klänge auf einer DVD VIDEO und DVD AUDIO sind u.U. auf einem geringeren Level, d.h. mit geringerer Lautstärke aufgenommen als bei anderen CDs/DVDs. Wenn dieser Tonunterschied ausgeglichen werden soll, muss der DVD-Level eingestellt werden.

1 Während der Wiedergabe die Taste DVD LEVEL drücken.

• Jedes Mal, wenn diese Taste gedrückt wird, wechselt der Klanglevel zwischen "NOR" (Normal), "MID" (Mittel) und "HIG" (Hoch).
• Der Klanglevel sollte eingestellt werden, während die DVD läuft.

HINWEIS

• Der DVD-Level kann nur während der Wiedergabe einer DVD eingestellt werden.
• Auch wenn der DVD-Level geändert wird, wird der Ausgangslevel am digitalen Audio-Ausgang nicht verändert.
• Dieser Vorgang kann ausgeführt werden, wenn die CD/DVD angehalten oder auf Pause gedrückt wurde.

DVD AUDIO

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE TV CHANNEL TV VOL AUDIO VOL + + - + TUNING TUNING SLOW SLOW TOP MENU MENU ON SCREEN CANCEL ENTER Cursortasten (▲/▼) /ENTER CHOICE AUDIO SUBTITLE ANGLES RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REFLEXI FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A.STANDBY - RDS DISPLAY TA/Newy/Info SCVD

HINWEIS

Vor Verwendung der Zifferntasten den Wahl- schalter für den Fernbedienungsmodus auf Position AUDIO stellen.

Wiedergabe des Bonusmaterials

Auf einigen DVD AUDIO wurde eine spezielle Gruppe, das sog. "Bonusmaterial" aufgezeichnet.

HINWEIS

Dieser Vorgang kann nur ausgeführt werden, wenn am Gerätedisplay die Meldung "BONUS" angezeigt wird.

1 Während der Wiedergabe wiederholt die Taste GROUP/TITLE übrücken, um eine Bonusgruppe auszuwählen.

Am Fernsehbildschirm und am Gerätedisplay wird die Meldung "KEY____" eingeblendet.

2Geben Sie über die Zifferntasten einen PIN-Code ein (4stellig).

Die Art der PIN-Eingabe kann je nach DVD unterschiedlich sein.

3 ENTER drücken.

• Wurde der richtige PIN-Code eingegeben, wird die Meldung "BONUS" ausgeblendet und die Wiedergabe des Bonusmaterials beginnt.
• Wurde ein falscher PIN-Code eingegeben, geben Sie bitte die richtige PIN erneut ein.

Einzelbilder (B.S.P.)

Auf einigen DVD AUDIO sind auch Einzelbilder aufgezeichnet. Unter diesen Einzelbildern gibt es auch sog. Browsable Still Pictures, kurz B.S.P. Bei diesen Bildern kann so von Bild zu Bild weitergeschaltet werden, als würde man Seiten umblättern.

HINWEIS

Dieser Vorgang ist nur möglich, wenn die Meldung "B.S.P." am Gerätedisplay angezeigt wird.

1 Während der Wiedergabe die Taste PAGE drücken.

Jedes Mal, wenn diese Taste gedrückt wird, wird um ein Einzelbild weitergeschaltet. Das Umschalten der Bilder kann auch über die Cursortasten ▲/▼ erfolgen.

Beispiel:

Fernsehbildschirm

2Ein paar Sekunden warten, oder ENTER drücken.

DVD VIDEO DVD AUDIO VCD SVCD CD TOP MENU MENU ENTER ON SCREEN CANCEL Cursortasten (▲/▼/◄/►) /ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REPEACH

HINWEIS

• Vor Verwendung der Zifferntasten den Wahlschalter für den Fernbedienungsmodus auf Position AUDIO stellen.
• Dieser Vorgang ist dann möglich, wenn eine CD/DVD eingelegt ist. Einige Funktionen funktionieren nicht bei angehaltener CD/DVD.

1 Taste ON SCREEN zwei Mal drücken.

Am Gerätedisplay wird die Meldung "ON SCREEN" eingeblendet: Am Fernsehbildschirm werden die Statusleiste und die Menüleiste eingeblendet.

Statusleiste DVD-VIDEO 8.5Mbps TITLE 33 CHAP 33 TOTAL 1:25:58 TIME OFF CHAP 1/3 1/5 1/3 Menüleiste

Hier sehen Sie eine Beispielanzeige einer DVD VIDEO.

2 Über die Cursorasten ◀/▶ den gewünschten Eintrag auswählen.

3 ENTER drücken.

• Die gewählte Funktion kann eingestellt werden. Hinweise zu den Einstellungen und deren Inhalt finden Sie nachstehend unter "Liste der Funktionen".
  • Die Funktion, die gerade aktiv ist, wird blau dargestellt.
• Zum Ausblenden der Menüleiste die Taste ON SCREEN drücken.

Liste der Funktionen

Bei Funktionen ohne gesonderte Beschreibung zum Auswählen der Funktion die Cursorasten

▲/▼ drücken, und anschließend zur Bestätigung ENTER drücken.

TIMEWahl der angezeigten Zeit	Wählen Sie diesen Eintrag, um die im Gerätedisplay und in der Statusleiste angezeigte Zeitangabe zu ändern.Jedes Mal, wenn die Taste ENTER gedrückt wird, wechselt die Anzeige. DVD VIDEO/DVD AUDIO (während der Wiedergabe)TOTAL : Abgelaufene Spielzeit des aktuellen Titels bzw. der Gruppe.T.REM : Verbleibende Zeit des aktuellen Titels bzw. der Gruppe.TIME : Abgelaufene Spielzeit des aktuellen Kapitels/Tracks.REM : Verbleibende Zeit des aktuellen Kapitels/Tracks.CD (während der Wiedergabe)/VCD/SVCDTIME : Abgelaufene Spielzeit des aktuellen Tracks.REM : Verbleibende Zeit des aktuellen Tracks.TOTAL : Abgelaufene Spielzeit der CD/DVD.T.REM : Verbleibende Zeit der CD/DVD.
Repeat-Modus	Seite 22
Zeitsuche	Seite 19
CHAP . /TRACK Kapitelsuche (DVD VIDEO)/Tracksuche (DVD AUDIO)	Wählen Sie ein Kapitel/einen Track aus. Geben Sie über die Zifferntasten die Kapitel- bzw. Track-Nummer ein und drücken Sie ENTER.Beispiele:5: 5 24: 2 → 4
Audiosprache/Audio (DVD VIDEO/DVD AUDIO/VCD/SVCD)	Seite 24
Untertitel-Sprache (DVD VIDEO/SVCD)	Seite 24
1/3Blickwinkel (DVD VIDEO/DVD AUDIO)	Seite 24
PAGE -/-Seitenwechsel (DVD AUDIO)	Wechselt zwischen den Einzelbildern (B.S.P.) auf einer DVD AUDIO.(Seite 27)

Informationen in der Statusleiste

DVD VIDEO/DVD AUDIO (nachstehend ein Beispiel für DVD VIDEO)

DVD-VIDEO 8.5Mbps TITLE 33 CHAP 33 TOTAL 1:25:59 Übertragungsrate (nur bei DVD VIDEO) (DVD VIDEO) Aktuelle Titel-Nummer (DVD AUDIO) Aktuelle Gruppen-Nummer Zeit Wiedergabe- Status (DVD VIDEO) Aktuelle Kapitel-Nummer (DVD AUDIO) Aktuelle Track-Nummer

VCD/SVCD/CD (nachstehend ein Beispiel für CD)

CD RANDOM TRACK 33 TIME 0:25:58 Wiedergabe-Modus Zeit Wiedergabe- Status Aktuelle Track-Nummer

HINWEIS

Das Zeichen für den Wiedergabe-Status hat die gleiche Bedeutung wie das Zeichen für die Bildschirm-Anleitung (Seite 15).

DVD VIDEO DVD AUDIO VCD SVCD C D MP3 JPEG TOP MENU MENU ENTER ON SCREEN CANCEL Cursortasten (▲/▼/▲/►) /ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REF'DAY Zifferntasten

Es besteht die Möglichkeit, die ursprünglichen Einstellungen des Geräts an die Umgebung, in der das Gerät betrieben wird, anzupassen.

HINWEIS

• Vor Verwendung der Zifferntasten den Wahlschalter für den Fernbedienungsmodus auf Position AUDIO stellen.
• Bei einem Breitbild-Fernseher wird der obere und untere Bildrand evtl. nicht angezeigt. Die Größe des Bildes sollte daher auf das Fernsehgerät angepasst werden.

Grundlegende Bedienschritte

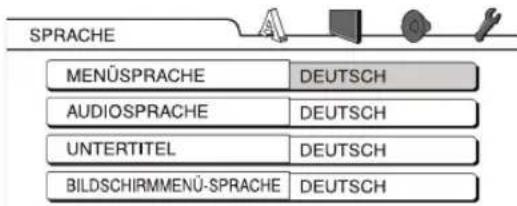

1 Die Taste CHOICE drücken, wenn die CD/DVD angehalten ist oder keine CD/DVD eingelegt ist (die Meldung "KEINE DISC" wird angezeigt).

- Am Gerätedisplay wird die Meldung "SETTING" angezeigt, und am Fernsehbildschirm wird der nachstehende Bildschirm eingeblendet.

SPRACHE MENÜSPRACHE DEUTSCH AUDIOSPRACHE DEUTSCH UNTERTITEL DEUTSCH BILDSCHIRMMENÜ-SPRACHE DEUTSCH

- Folgen Sie den Anleitungen auf dem Fernsehbildschirm.

SPRACHE

HINWEIS

• Ist die ausgewählte Sprache nicht auf der CD/DVD vorhanden, wird die optimale Spracheinstellung der CD/DVD angezeigt.
• Informationen zu Sprachcodes wie etwa "AA" finden Sie unter "Sprachcodes" auf (Seite 41).

Menüpunkt Inhalt
MENÜSPRACHE	Wählen Sie die Sprache für das DVD VIDEO.
AUDIOSPRACHE	Wählen Sie die Audiosprache für die DVD VIDEO.
UNTERTITEL	Wählen Sie die Untertitel-Sprache für die DVD VIDEO aus.
BILDSCHIRM-MENÜ-SPRACHE	Wählen Sie die bevorzugte Spracheinstellung für das Bildschirmmenü aus.


Menüpunkt Inhalt ( : ursprüngliche Einstellung)
MONITOR-TYP	Wählen Sie die für Ihr Fernsehgerät geeignete Bildeinstellung.16 : 9 NORMÄL:Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Breitbildfernsehers auf 16:9 festgelegt ist. (Bei Wiedergabe einer im Format 4:3 aufgezeichneten DVD VIDEO passt das System die Bildschirmbreite automatisch an das Ausgangssignal an.)16 : 9 AUTO:Wählen Sie diese Einstellung, wenn Ihr Fernsehgerät ein normales Breitbildgerät ist.4 : 3 LB (Letterbox-Format) :Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Fernsehgeräts das herkömmliche Format 4:3 aufweist. Bei der Wiedergabe eines im Breitbildformat aufgezeichneten Films werden am oberen und unteren Bildschirmrand schwarze Balken eingebendet.4 : 3 PS (Pan Scan-Format):Wählen Sie diese Einstellung, wenn das Bildseitenverhältnis Ihres Fernsehgeräts das herkömmliche Format 4:3 aufweist. Bei der Wiedergabe eines im Breitbildformat aufgezeichneten Films werden die Seitenbereiche links und rechts im Bild abgeschnitten. (Ist die CD/DVD nicht mit dem Format Pan Scan kompatibel, wird das Bild im Letterbox-Format angezeigt.)
BILDQUELLE	Auswahl eines zur Videoquelle passenden Punktes.AUTO:Der Videoquellentyp (Video oder Film) wird automatisch ausgewählt.FILM:Wählen Sie diesen Punkt, wenn Sie einen Film oder ein Video ansehen möchten, der/das mit der progressiven Scan-Methode aufgenommen ist.VIDEO:Wählen Sie diesen Punkt, wenn Sie ein normales Video ansehen möchten.
BILDSCHIRM-SCHONER	Schalten Sie den Modus des Bildschirmschoners auf ON / OFF. (Der Bildschirmschoner wird aktiviert, wenn etwa 5 Minuten lang kein Vorgang mehr durchgeführt wurde und zuletzt ein Einzelbild/Standbild angezeigt wurde).
MP3/JPEG	Sind auf einer CD/DVD sowohl MP3 auch JPEG-Dateien vorhanden, können Sie wählen, welche Dateien wiedergegeben werden sollen. Wurden die bevorzugten Einstellungen verändert, öffnen und schließen Sie das CD/DVD-Fach oder schalten Sie das Gerät aus und wieder ein. (Eine CD/DVD, auf der nur MP3-Dateien oder JPEG-Dateien aufgezeichnet sind, kann unabhängig von diesen bevorzugten Einstellungen abgespielt werden.)

AUDIO

Menüpunkt Inhalt ( : ursprüngliche Einstellung)
DIGITALERAUDIO-AUSGANG	Wählen Sie aus der nachfolgenden Tabelle eine Ausgangssignal-Art, die dem Gerät entspricht, das an den digitalen Ausgang angeschlossenen ist (AV-Verstärker usw.). (Weitere Informationen über die bevorzugten Einstellungen und das Ausgangssignal finden Sie in der untenstehenden Tabelle.)NUR PCM:Geräte, die nur mit linearem PCM arbeiten.DOLBY DIGITAL/PCM:Dolby-Digital-Decoder oder Geräte mit dieser Funktion.BITSTROM/PCM :DTS/Dolby-Digital-Decoder oder Geräte mit dieser Funktion.
ABWÄRTSMISCHUNG	Passt das Signal des digitalen Ausgangs der DVD VIDEO an das angeschlossene Gerät an. Wählen Sie diese Einstellung, wenn der digitale Audio-Ausgang auf “NUR PCM” eingestellt ist.DOLBY SURROUND :Gerät mit eingebautem Dolby Pro Logic-Decoder.STEREO:Normales Gerät.Ist die Funktion Virtuell Surround aktiviert, funktioniert die Abwärtsmischung nicht.
DYNAMIK-KOMPRIMIERUNG	Dient zur Einstellung der Unterschiede zwischen hoher und geringer Lautstärke, wenn die Wiedergabe in geringer Lautstärke erfolgt (nur bei DVDs, die im Format Dolby Digital aufgezeichnet sind).AUTO :Die Dynamik-Komprimierung wird automatisch ausgeführt.ON:Die Dynamik-Komprimierung arbeitet immer.

SONSTIGES

Menüpunkt Inhalt ( : ursprüngliche Einstellung)
LESE-ZEICHEN	Wählen Sie OFF. (Seite 18)
BILDSCHIRM-ANLEITUNG	Wählen Sie OFF. (Seite 15)
AVCOMPULINK-MODUS	Dieser Menüpunkt wird aktuell noch nicht verwendet. (Er steht für künftige Funktionen zur Verfügung.)
KINDER-SICHERUNG	Stellen Sie die Kindersicherungs-Funktion ein, um gewalttätige Szenen aus Filmen herauszuschneiden oder durch andere Szenen zu ersetzen. (Diese Funktion steht nur bei CDs/DVDs zur Verfügung, die mit einer Kindersicherungs-Funktion ausgestattet sind.)LÄNDERCODE (Seite 31)Wählen Sie Ihr Land aus.STUFE EINSTELLEN:Je kleiner die Nummer, desto höher ist die Einschränkung. “NONE” bedeutet keine Einschränkung.PASSWORT (erforderlich):Geben Sie jedes Mal über die Zifferntasten (1-9, 0) Ihr vierstelliges Passwort ein. (Falls Sie Ihr Passwort einmal vergessen, geben Sie bitte die Ziffernfolge “8888” ein.)Das Passwort ist für die Wiedergabe erforderlich.Wenn Sie insgesamt drei Mal ein falsches Passwort eingeben, wird das Menü automatisch geschlossen (“EXIT”).

Liste der Beziehungen zwischen bevorzugter Einstellung des DIGITALEN AUDIOAUSGANGS und der Ausgangssignale

CD/DVD	Bevorzugte Einstellung DIGITALER AUDIOAUSGANG
	BITSTROM/PCM DOLBY	DIGITAL/PCM Nur PCM
48 kHz, 16/20/24 bitsLineares PCM DVD VIDEO96 kHz lineares PCM DVD VIDEO	48 kHz, 16 bits stereo lineares PCM
48/96/192 kHz,16/20/24 bits lineares PCM DVD AUDIO	48 kHz, 16 bits stereo lineares PCM
44,1/88,2/176,4 kHz,16/20/24 bits lineares PCM DVD AUDIO	44,1 kHz, 16 bits stereo lineares PCM
DTS DVD VIDEO DTS Bitstrom	48 kHz, 16 bits stereo lineares PCM
DOLBY DIGITAL DVD VIDEO/DVD AUDIO	DOLBY DIGITAL Bitstrom		48 kHz, 16 bits stereo lineares PCM
CD/VCD/SVCD	44,1 kHz, 16 bits stereo lineares PCM/48kHz, 16 bits lineares PCM
DTS CD	DTS Bitstrom	44,1 kHz, 16 bits lineares PCM
MP3-CD	Kein Ausgang

HINWEIS

- Bei DVD VIDEO ohne Inhaltsschutz beträgt der Signalausgang am digitalen Audioausgang 20 bit bzw. 24 bit.

AD	Andorra	EH	Westsahara	KZ	Kasachstan	RO	Rumänien
AE	Vereinigte Arabische Emirate	ER	Eritrea	LA	Demokratische Volksrepublik	RU	Russische Föderation
AF	Afghanistan	ES	Spanien		Laos	RW	Ruanda
AG	Antigua und Barbuda	ET	Äthiopien	LB	Libanon	SA	Saudi-Arabien
AI	Anguilla	FI	Finnland	LC	St. Lucia	SB	Salomonen
AL	Albanien	FJ	Fidschi	LI	Liechtenstein	SC	Seychellen
AM	Armenien	FK	Fidschi (Malvinas)	LK	Sri Lanka	SD	Sudan
AN	Niederländische Antillen	FM	Föderierte Staaten von Mikronesien	LR	Liberia	SE	Schweden
AO	Angola			LS	Lesotho	SG	Singapur
AQ	Antarktis	FO	Färöer Inseln	LT	Litauen	SH	St. Helena
AR	Argentinien	FR	Frankreich	LU	Luxemburg	SI	Slowenien
AS	Amerikanisch-Samoa	FX	Frankreich, Metropolitanisch	LV	Lettland	SJ	Svalbard und Jan Mayen
AT	Österreich	GA	Gabun	LY	Lybisch-Arabische Dschamahirija	SK	Slowakei
AU	Australien	GB	Großbritannien	MA	Marokko	SL	Sierra Leone
AW	Aruba	GD	Grenada	MC	Monaco	SM	San Marino
AZ	Aserbaidschan	GE	Georgien	MD	Republik Moldau	SN	Senegal
BA	Bosnien und Herzegowina	GF	Französisch-Guayana	MG	Madagascar	SO	Somalia
BB	Barbados	GH	Ghana	MH	Marshallinseln	SR	Surinam
BD	Bangladesh	GI	Gibraltar	ML	Mali	ST	São Tomé und Principe
BE	Belgien	GL	Grönland	MM	Myanmar	SV	El Salvador
BF	Burkina Faso	GM	Gambia	MN	Mongolei	SY	Arabische Republik Syrien
BG	Bulgarien	GN	Guinea	MO	Macau	SZ	Swasiland
BH	Bahrain	GP	Guadeloupe	MP	Nördliche Marianen	TC	Turks- und Caicos-Inseln
BI	Burundi	GQ	Äquatorial-Guinea	MQ	Martinique	TD	Tschad
BJ	Benin	GR	Griechenland	MR	Mauretanien	TF	Französische Südgebiete
BM	Bermuda	GS	Südgeorgien und südliche Sandwich-Inseln	MS	Montserrat	TG	Togo
BN	Brunei Darussalam			MT	Malta	TH	Thailand
BO	Bolivien	GT	Guatemala	MU	Mauritius	TJ	Tadschikistan
BR	Brasilien	GU	Guam	MV	Malediven	TK	Tokelau
BS	Bahamas	GW	Guinea-Bissau	MW	Malawi	TM	Turkmenistan
BT	Bhutan	GY	Guyana	MX	Mexiko	TN	Tunesien
BV	Bouvet-Insel	HK	Hongkong	MY	Malaysia	TO	Tonga
BW	Botswana	HM	Herald und McDonald-Inseln	MZ	Mosambik	TP	Ost-Timor
BY	Belarus	HN	Honduras	NA	Namibia	TR	Türkei
BZ	Belize	HR	Kroatien	NC	Neukaledonien	TT	Trinidad und Tobago
CA	Kanada	HT	Haïti	NE	Niger	TV	Tuvalu
CC	Kokosinseln	HU	Ungarn	NF	Norfolk-Inseln	TW	Taiwan
CF	Zentralafrikanische Republik	ID	Indonesien	NG	Nigeria	TZ	Vereinigte Republik Tansania
CG	Kongo	IE	Irland	NI	Nicaragua	UA	Ukraine
CH	Schweiz	IL	Israel	NL	Niederlande	UG	Uganda
CI	Elfenbeinküste	IN	Indien	NO	Norwegen	UM	Kleinere amerik. Überseeinseln
CK	Cook-Inseln	IO	Britisches Territorium im Indischen Ozean	NP	Nepal
CL	Chile			NR	Nauru	US	Vereinigte Staaten von Amerika
CM	Kamerun	IQ	Irak	NU	Niue	UY	Uruguay
CN	China	IR	Iran (Islamische Republik)	NZ	Neuseeland	UZ	Usbekistan
CO	Kolumbien	IS	Island	OM	Oman	VA	Vatikan
CR	Costa Rica	IT	Italien	PA	Panama	VC	St. Vincent und die Grenadinen
CU	Kuba	JM	Jamaica	PE	Peru	VE	Venezuela
CV	Kap Verde	JO	Jordanien	PF	Französisch-Polynesien	VG	Jungferninseln (Britisch)
CX	Weihnachtsinsel	JP	Japan	PG	Papua Neuguinea	VI	Jungferninseln (U.S.)
CY	Zypern	KE	Kenia	PH	Philippinen	VN	Vietnam
CZ	Tschechische Republik	KG	Kirgisistan	PK	Pakistan	VU	Vanuatu
DE	Deutschland	KH	Kambodscha	PL	Polen	WF	Wallis und Futuna
DJ	Dschibuti	KI	Kiribati	PM	St. Pierre und Miquelon	WS	Samoa
DK	Dänemark	KM	Komoren	PN	Pitcairn-Inseln	YE	Jemen
DM	Dominica	KN	St. Kitts und Nevis	PR	Puerto Rico	YT	Mayotte
DO	Dominikanische Republik	KP	Demokratische Volksrepublik Korea	PT	Portugal	YU	Jugoslawien
DZ	Algerien			PW	Palau	ZA	Südafrika
EC	Ecuador	KR	Republik Korea	PY	Paraguay	ZM	Sambia
EE	Estland	KW	Kuwait	QA	Katar	ZR	Zaire
EG	Agypten	KY	Kaimaninseln	RE	Réunion	ZW	Simbabwe

DISPLAY CONTROL DIMMER UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL + + + - - - + - - TUNING TUNING + SLOW SLOW + TOP MENU MENU ENTER ON SCREEN CANCEL Cursors- tasten (▲/▼) CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ 10 +10 PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL DVD LEVEL PTY BASS TREBLE A STANDBY - RDS DISPLAY TA/News Info SEARCH

Es kann zwischen FM und AM gewechselt werden.

Wahl eines Radiosenders

1 FM/AM drücken.

Jedes Mal, wenn diese Taste gedrückt wird, wird zwischen FM und AM hin- und hergewechselt.

Beispiel:

2Die Taste TUNING oder TUNING drücken, um einen Radiosender (Frequenz) auszuwählen.

Automatische Sendersuche:

Die Taste TUNING -der

TUNING gedrückt halten, bis das Gerät mit der Suche beginnt. Dann die Taste loslassen.

Wurde ein Radiosender gefunden, von dem ein ausreichend starkes Signal empfangen wird, hält das System die Suchfunktion automatisch an.

Um die Suchfunktion manuell anzuhalten, die Taste TUNING ⊖ oder TUNING ⊕ drücken.

Manuelle Sendersuche:

Jedes Mal, wenn die Taste TUNING ⚡ oder TUNING ⚠ gedrückt wird, wechselt die Frequenz.

- Wird ein FM-Programm in stereo empfangen, leuchtet das Lämpchen "ST" (Stereo) auf.

- Es ist ebenfalls möglich, den Radiosender über die Cursorasten ▲/▼ auszuwählen.

HINWEIS

Treten im ausgewählten FM-Programm (stereo) zu viele Störgeräusche auf, kann durch Drücken der Taste FM MODE auf den Modus "Mono" umgeschaltet werden (Lämpchen "MONO" leuchtet). Dadurch wird der Empfang verbessert. Wird die Taste FM MODE erneut gedrückt oder ein anderer Radiosender eingestellt, wechselt der Empfangsmodus automatisch wieder in den Modus "stereo".

LOWER FM/AM AUX TV/VIDEO GROUP/TITLE MUTING TV CHANNEL TV VOL AUDIO VOL TUNING TUNING SLOW SLOW TOP MENU MENU ON SCREEN CANCEL ENTER Cursortasten (◄/►) /ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VFP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 100+ +10 PLAY MODE REPEAL FM MODE MEMORY S.WFR VIRTUAL SURROUND Ziffern-tasten

Durch das Einspeichern von Radiosendern im System haben Sie die Möglichkeit, einen Sender schnell aufzurufen.

HINWEIS

Vor Verwendung der Zifferntasten den Wahlschalter für den Fernbedienungsmodus auf Position AUDIO stellen.

Radiosender einspeichern

Im System können bis zu 30 FM-Radiosender und bis zu 15 AM-Radiosender eingespeichert werden.

1 Suchen Sie den Radiosender, den Sie einspeichern möchten (weitere Informationen hierzu siehe 📄 Seite 32).

2 MEMORY drücken.

Im Display blinkt etwa 5 Sekunden lang eine Zahlenanzeige (Speichernummer).

3Die Nummer auswählen, unter der der Sender abgespeichert werden soll. Dazu die Cursortasten ◀/▶ drücken, solange die Speichernummer blinkt.

• Die gewünschte Speichernummer kann auch über die Zifferntasten eingegeben werden.
- Weitere Informationen hierzu finden Sie unter "Verwendung der Zifferntasten" (Seite 15).

4 Die Tasten MEMORY oder ENTER drücken, solange die gewählte Speichernummer blinkt.

Die Meldung "SET" wird angezeigt und der gewählte Radiosender wird gespeichert.

HINWEIS

Durch Abspeichern eines neuen Radiosenders unter einer bereits vergebenen Speichernnummer wird der zuvor gespeicherte Sender gelöscht.

Eingespeicherten Radiosender aufrufen

1 Die Taste FM/AM drücken, um entweder FM oder AM einzustellen.

2Die Zifferntasten drücken, um die Speichernummer des Radiosenders aufzurufen, den Sie einstellen möchten.

Weitere Informationen hierzu finden Sie unter "Verwendung der Zifferntasten" (Seite 15). Es ist ebenfalls möglich, den Sender über die Cursorlasten ◀/▶ auszuwählen.

DISPLAY CONTROL DIMMER UPPER LOWER OPEN/CLOSE FM/AM SLEEP AUX TV/VIDEO GROUP/TITLE KV >>I MUTING TV CHANNEL TV VOL AUDIO VOL + - + - + - AUDIO TV TUNING + - + - + - + - SLOW + - + - + - SLOW + TOP MENU ON SCREEN CANCE ENTER CHOICE AUDIO SUBTITLE ANGLE RETURN 1 2 3 VPP 4 5 6 PAGE 7 8 9 ZOOM TV RETURN 10 0 100+ PLAY MODE REPEAT FM MODE MEMORY S/WER VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - RDS DISPLAY TA/News/Info SEARCH

Empfang von FM-Radio- sendern mit RDS

Mit RDS (Radio Data System) haben FM-Radiosender die Möglichkeit, neben dem normalen Radioprogramm noch weitere Signale zu senden. So können sie beispielsweise den Namen ihres Radiosenders sowie weitere Informationen über das Programm, über Sportereignisse oder Musikstücke usw. senden.

Wird ein FM-Radiosender eingestellt, der den Dienst RDS anbietet, wird am Gerätedisplay wird die Meldung "RDS" eingeblendet.

Beispiel:

Nachfolgende Arten von RDS-Signalen können mit diesem Gerät empfangen werden.

Zeigt den Namen des Senders an.

PTY (Program Type):

Zeigt die Art des gesendeten Programms an.

RT (Radio Text):

Zeigt Textnachrichten des Senders an.

Erweiterte Netzwerk-Funktionen:

Siehe Seite 37.

HINWEIS

Der Dienst RDS funktioniert u.U. nicht fehlerfrei, wenn die Signale vom Radiosender nicht richtig übertragen werden oder das Übertragungssignal zu schwach ist.

Alarmfunktion

Wird ein "Alarm!" (Notfall) Signal von einem Sender empfangen, während ein FM-Radiosender mit RDS-Dienst eingestellt ist, wechselt das System automatisch zu dem Sender, der das "Alarm!"-Signal sendet. Dies ist nicht der Fall, wenn Sie einen Sender eingestellt haben, der den RDS-Dienst nicht anbietet (alle AM- und einige FM-Sender).

Ändern der RDS-Informationen

Wenn Sie einen FM-Radiosender hören, sehen Sie die RDS-Informationen am Gerätedisplay angezeigt.

Während der FM-Sender läuft, die Taste RDS DISPLAY wiederholt drücken.

Während der Suche wird die Meldung "WAIT PS" eingeblendet. Anschließend wird der Sendername angezeigt. Wird vom Sender kein entsprechendes Signal gesendet, erscheint die Meldung "NO PS".

PTY (Program Type):

Während der Suche wird die Meldung "WAIT PTY" eingeblendet. Anschließend wird die Art des gesendeten Programms angezeigt. Wird vom Sender kein entsprechendes Signal gesendet, erscheint die Meldung "NO PTY".

RT (Radio Text):

Während der Suche wird die Meldung "WAIT RT" eingeblendet. Anschließend wird der Sendername angezeigt. Wird vom Sender kein entsprechendes Signal gesendet, erscheint die Meldung "NO RT".

HINWEIS

• Benötigt der Radiosender Zeit, um die vom Sender empfangenen RDS-Informationen anzuzeigen, wird u.U. eine der Meldungen "PS", "PTY" oder "RT" am Gerätedisplay eingeblendet.
• Werden PS-, PTY- oder RT-Signale am Gerätedisplay angezeigt, kann es passieren, dass bestimmte Sonderzeichen nicht richtig dargestellt werden.

Sendersuche nach PTY-Code (PTY-Suche)

Einer der Vorteile des Dienstes RDS ist, dass bestimmte Arten von Programmen über den PTY-Code gesucht werden können.

• Die PTY-Suche kann nur bei eingespeicherten Radiosendern genutzt werden.

1 Ist ein FM-Radiosender eingestellt, die Taste SEARCH drücken.

2Wenn die Anzeige "SELECT" blinkt, wiederholt die Taste PTY

+ oder PTY drücken, um den gewünschten PTY-Code einzustellen.

Beispiel: Wenn "News" als PTY-Code gewählt ist

- Informationen über die PTY-Codes finden Sie auf Seite 36.

3SEARCH drücken.

Während der Suche wird die Meldung "SEARCH" und der gewählte PTY-Code eingeblendet.

Beispiel: Wenn "News" als PTY-Code gewählt ist

SEARCH PTY ← Neus PTY

Das System sucht die bis zu 30 eingespeicherten FM-Sender ab und stoppt, wenn es den gesuchten Radiosender gefunden hat. In diesem Fall blinken die gewahlte Frequenz und der PTY-Code. Wird die Taste "SEARCH" gedrückt, während die gewählte Frequenz oder der PTY-Code blinken, setzt das System die Suche automatisch fort. Hören Frequenz und PTY-Code auf zu blinken, oder wird ein anderer Vorgang ausgeführt, stellt das System automatisch den gesuchten Radiosender ein.

Um die Suche anzuhalten, die Taste SEARCH drücken.

Wird kein Programm mit den gesuchten Kriterien gefunden, wird die Meldung

"NOTFOUND" am Gerätedisplay eingeblendet, und das System stellt wieder den zuletzt empfangenen Radiosender ein.

PTY-Codes:

News(Nachrichten):	Nachrichten
Affairs(Aktuelles):	Aktuelle Themen zur Erweiterung oder Ergänzung der Nachrichten, Analysen
Info (Info):	Programme, die Informationen im weitesten Sinne vermittelt
Sport (Sport):	Programme, die das Thema Sport zum Inhalt haben
Educate (Bildung):	Bildungsprogramme
Drama (Drama):	Hörspiele und Serien
Culture(Kultur):	Programme, sie sich mit den Aspekten nationaler oder regionaler Kultur beschäftigen, einschließlich Sprache, Theater usw.
Science(Wissenschaft):	Programme zu naturwissenschaftlichen und technischen Themen
Varied(Diverses):	Hauptsächlich sprachbasierte Programme, wie Quiz, Spiele und Interviews
Pop M (Pop M):	Aktuelle Pop-Musik
Rock M (Rock M):	Rock-Musik
Easy M(Easy M):	Aktuelle zeitgenössische, “leichtgängige” Musik
Light M(Light M):	Instrumental-Musik, Singstücke, Chorgesang
Classics(Klassik):	Klassische Musik, Symphonien, Kammermusik usw.
Other M(Sonstige M):	Musik, die in keine der vorgenannten Gruppen fällt
Weather(Wetter):	Wetterberichte und -vorhersagen

Finance (Finanzen):	Börsenberichte, Handel usw.
Children (Kinder):	Programme für junge Zuhörer
Social (Soziales):	Programme über Soziologie, Geschichte, Geografie, Psychologie und Gesellschaft
Religion (Religion):	Religiöse Programme
Phone In (Interaktiv):	Interaktive Programme, bei denen sich Personen am Telefon oder in einem Diskussionsforum beteiligen können
Travel (Reisen):	Reise-Informationen
Leisure (Freizeit):	Programme mit Informationen zum Thema Freizeit
Jazz (Jazz):	Jazz-Musik
Country (Country):	Lieder aus den Südstaaten der USA, oder die die musikalische Tradition der Südstaaten fortführen
Nation M (Regional):	Aktuelle Musik aus dem Land oder der Region und in der Landessprache
Oldies (Oldies):	Musik aus den sog. “Goldenen Jahren”
Folk M (Volksmusik):	Musik, die ihre Wurzeln in der musikalischen Kultur eines bestimmten Landes hat
Document (Reportagen):	Programme mit aktuellen Inhalten, in Form von Reportagen
TEST (TEST):	Sendungen zum Testen von Notfall-Sendern und Empfängern
Alarm ! (Alarm !):	Dringende Durchsagen
Bei einigen FM-Radiosendern können die PTY-Codes von der hier angegebenen Klassifikation abweichen.

Zeitweises Umschalten auf eine beliebige Programm-Art

Ist ein Sender eingestellt, der RDS unterstützt, ermöglichen es die erweiterten Netzwerk-Funktionen (Enhanced Other Networks) dem System, vorübergehend zum Programm eines anderen Radiosenders umzuschalten, wenn dort bestimmte Informationen gesendet werden (Nachrichten, Verkehrsdurchsagen usw.).

• Die erweiterten Netzwerk-Funktionen können nur bei eingespeicherten Radiosendern genutzt werden.

1 Drücken Sie, während ein FM-Sender mit RDS-Funktion läuft, die Taste TA/News/Info.

2Wenn die Anzeige "SELECT" blinkt, wiederholt die Taste PTY + oder PTY drücken, um den gewünschten Typ von erweiterten Netzwerk-Daten einzustellen.

Beispiel: Wenn "News" als Datentyp gewählt ist

News RDS

TA: Verkehrsdurchsagen (Traffic announcement)

News: Nachrichten

Info: Programme, die Informationen im weitesten Sinne vermitteln.

OFF: Die erweiterten Netzwerk-Funktionen werden deaktiviert.

3Die Taste TA/News/Info drücken, wenn der Daten-Typ blinkt.

88.00 RDS News FM Gewählter Daten-Typ

Diese Funktion ist nun aktiviert.

So funktionieren die erweiterten Netzwerkfunktionen:

FALL 1

Falls kein Radiosender das gewählte Programm ausstrahlt:

Das Gerät spielt weiterhin den aktuell eingestellten Sender.

Beginnt ein Radiosender, das ausgewählte Programm auszustrahlen, schaltet das Gerät automatisch zu diesem Sender um. Am Gerätedisplay beginn der Daten-Typ zu blinken.

Ist das Programm zu Ende, schaltet das Gerät zurück zum zuletzt eingestellten Radiosender. Die erweiterte Netzwerk-Funktionen bleiben jedoch aktiv.

FALL 2

Falls ein Radiosender das ausgewählte Programm ausstrahlt:

Das Gerät stellt diesen Sender ein. Am Gerätedisplay beginnt der Daten-Typ zu blinken.

Ist das Programm zu Ende, schaltet das Gerät zurück zum zuletzt eingestellten Radiosender. Die erweiterte Netzwerk-Funktionen bleiben jedoch aktiv.

Um die erweiterten Netzwerk-Funktionen zu deaktivieren, bei Schritt 2 die Einstellung "OFF" wählen.

- Die erweiterten Netzwerk-Funktionen werden auch dann deaktiviert, wenn die die Signalquelle gewechselt wird oder das Gerät ausgeschaltet wird.

HINWEIS

• Daten für erweiterte Netzwerk-Funktionen, die von einigen Radiosendern gesendet werden, sind u.U. nicht mit diesem System kompatibel.
• Ist ein Programm eingestellt, das über die erweiterten Netzwerk-Funktionen eingestellt wurde, wird der Sender auch dann nicht geändert, wenn ein anderer Netzwerk-Sender ein anderes Programm mit den gleichen erweiterten Netzwerk-Daten ausstrahlt.
• Wechselt der Radiosender immer wieder zwischen dem über die erweiterten Netzwerk-Funktionen eingestellten Sender und dem aktuell eingestellten Sender, drücken Sie die Taste TA/News/Info. Dadurch werden die erweiterten Netzwerk-Funktionen deaktiviert.

Anhören anderer Audio-Geräte

UPPER OPEN/CLOSE SLEEP TV LOWER FM/AM AUX TV/VIDEO GROWTHABLE MUTING PLAY MODE REPEAT FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY - RDS DISPLAY TA/News/Info SEARCH

Schließen Sie zunächst das andere Audio-Gerät an dieses Gerät an (Seite 10).

1 AUX drücken.

Die Signalquelle wird auf AUX umgestellt.

2Das andere Audio-Gerät bedienen.

Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des angeschlossenen Gerätes.

3Lautstärke und die Klang-qualität des Systems einstellen (Seite 16).

Einstellen der Ton-Eingangsstufe des Audio-Geräts

Die Klang-Eingangsstufe des an die AUX-Buchse angeschlossenen Audio-Geräts kann eingestellt werden.

1 Dazu die Taste AUX drücken.

Die Signalquelle wird auf AUX umgestellt.

2Die Taste MEMORY gedrückt halten, bis eine Eingangsstufe angezeigt wird.

Jedes Mal, wenn diese Taste gedrückt wird, ändert sich die Einstellung wie folgt: STUFE 1: Normaleinstellung.

STUFE 2: Wählen Sie diese Einstellung, wenn die Eingangsstufe vom anderen Gerät zu hoch ist und der Ton gestört ist.

Die werksseitige Einstellung ist "STUFE 1".

Auto-Standby

DVD VIDEO DVD AUDIO VCD SVCD C D MP3 JPEG FM MODE MEMORY S.WFR VIRTUAL OUT SURROUND DVD LEVEL PTY BASS TREBLE A STANDBY RDS DISPLAY TA/NewsInfo EAICn

Wird bei angehaltener CD/DVD 3 Minuten lang kein Vorgang ausgeführt, wird das Gerät automatisch ausgeschaltet.

1 Die Taste A.STANDBY während der Wiedergabe drücken, wenn die CD/DVD angehalten ist oder wenn keine CD/DVD eingelegt ist (die Meldung "KEINE DISC" wird angezeigt).

"A.S.ON" (Auto Standby On) und "A.STANDBY" leuchten am Gerätedisplay auf.

Ist die CD/DVD angehalten (z.B. nach Ende der Wiedergabe), beginnt die Anzeige "A.STANDBY" zu blinken.

Dies bedeutet, dass das Gerät automatisch nach 3 Minuten abgeschaltet wird, sofern kein anderer Vorgang ausgeführt wird. Zusätzlich beginnt 20 Sekunden, bevor das Gerät ausgeschaltet wird, die Anzeige "POWER OFF" zu blinken.

Auto-Standby deaktivieren

Die Taste A.STANDBY drücken.

Die Meldung "A.S.OFF" (Auto Standby Off) wird eingeblendet, und "A.STANDBY" wird am Gerätedisplay ausgeblendet.

HINWEIS

Ist als Signalquelle FM/AM oder AUX eingestellt, ist die Funktion Auto-Standby nicht aktiv.

Abschaltautomatik (Sleep Timer) Verriegelung CD/DVD-Fach

DISPLAY CONTROL DIMMER UPPER LOWER OPEN/CLOSE FM/AM SLEEP AUX TV/ TV/VIDEO MUTING GROUP/TITLE

Ist die voreingestellte Zeit verstrichen, schaltet sich das Gerät automatisch aus.

Drücken Sie die Taste SLEEP.

Jedes Mal, wenn diese Taste gedrückt wird, wechselt die am Gerätedisplay (in Minuten) angezeigte Zeit.

Beispiel: Der Sleep Timer ist auf 60 Minuten eingestellt

SLEEP SLEEP 6.0 (blinkt)

Der Sleep Timer wird in ein paar Sekunden automatisch gespeichert, und die Anzeige wird ausgeblendet.

HINWEIS

Ist der Sleep Timer eingestellt, dunkelt sich das Display automatisch ab.

Ändern der Zeiteinstellung

Zum Ändern der Zeiteinstellung wiederholt die TasteSLEEP drücken.

Bestätigen der Zeiteinstellung

Die Taste SLEEP ein Mal drücken, wenn der Sleep Timer eingestellt ist.

Ausschalten

Wiederholt die Taste SLEEP drücken, bis die Meldung "OFF" eingeblendet wird.

HINWEIS

Der Sleep Timer wird auch dann deaktiviert, wenn das Gerät ausgeschaltet wird.

Es besteht die Möglichkeit, das CD/DVD-Fach zu verriegeln, um das Auswerfen der CD/DVD zu verhindern.

Einstellung

Das Gerät ausschalten. Die Taste ■ (Anhalten) am Gerät gedrückt halten, und die Taste ▲ (Öffnen/Schließen) drücken.

Am Gerätedisplay wird die Meldung "LOCKED" eingeblendet.

Ausschalten

Dazu genauso wie beim Einschalten vorgehen (siehe oben).

Am Gerätedisplay wird die Meldung "UNLOCKED" eingeblendet.

Falls Probleme oder Funktionsstörungen am Gerät auftreten, sollten Sie zunächst die nachfolgenden Punkte überprüfen, bevor Sie sich an das JVC Service-Center wenden:

Stromzufuhr

■Das Gerät lässt sich nicht einschalten.

• Das Stromkabel ist nicht richtig mit dem Gerät oder mit der Steckdose verbunden. → Schließen Sie das Stromkabel richtig an. (Seite 11)

Bedienung

■Die Tasten lassen sich nicht bedienen.

- Bei einigen CDs/DVDs sind bestimmte Funktionen nicht möglich.

■Die Fernbedienung funktioniert nicht.

• Die Trockenzellenbatterien sind leer. → Tauschen Sie die Batterien aus. (Seite 6)

■ Eine CD/DVD kann nicht abgespielt werden.

• Bei DVD VIDEOs
  → Überprüfen Sie den Ländercode der DVD. (Seite 3)
• Die Meldung "PLAYABLE Err" wird im Display angezeigt. Diese CD/DVD kann auf diesem Gerät nicht abgespielt werden.
  → Überprüfen Sie den CD-/DVD-Typ. (Seite 3)
  • Die Kindersicherung ist eingestellt. (Seite 30)

Bilder

■ Es wird kein Bild angezeigt.

• Das SCART-Kabel ist nicht richtig angeschlossen.
  →Seite 11

■Das Bild ist gestört.

• Zwischen dem Gerät und dem Fernseher ist ein Videorecorder angeschlossen.
  → Schließen Sie das Gerät direkt an den Fernseher an. (Seite 11)

■ Die Bildschirmgröße stimmt nicht.

• Die Bildschirmgröße ist falsch eingestellt.
→ Passen Sie die Einstellungen unter "MONITOR-TYP" an das Fernsehgerät an. (Seite 29)

■ Der Fernsehbildschirm verdunkelt sich.

• Der "BILDSCHIRMSCHONER" ist aktiviert.
  → Ist der Bildschirmschoner aktiviert, drücken Sie einfach eine beliebige Taste. (Seite 29)

Ton

■Es ist kein Ton zu hören.

• Die Lautsprecher sind nicht richtig angeschlossen.
→Seite 9
• Das Ton ist stumm gestellt.
→Seite 16
- Im Display wird die Meldung "NO AUDIO" angezeigt.
Es handelt sich bei der CD/DVD um eine Raubkopie.
→ Fragen Sie im Laden nach, in dem Sie die CD/DVD gekauft haben.

■Der Ton ist im Vergleich zu Fernsehen oder Video sehr schwach.

• "DVD LEVEL" ist auf "NOR" eingestellt.
  → Wählen Sie eine andere Einstellung als "NOR". (Seite 26)

■ Der Ton ist gestört.

• Die Lautstärke ist zu hoch.
→ Stellen Sie den Ton leiser. (Seite 16)

■Kein Ton aus dem Subwoofer.

• "SUB WFR" ist deaktiviert.
  → Drücken Sie die Taste S.WFR OUT, um den Subwoofer einzuschalten. (Seite 10)

Radio

■Der Ton ist gestört./Kein Empfang.

• Das Antennenkabel ist nicht richtig angeschlossen.
  → Schließen Sie das Antennenkabel richtig an. (Seite 8)

Sprachcodes

Fortsetzung

■ Es kann nicht auf andere Audiosprachen oder Untertitel-Sprachen umgeschaltet werden.

• Die CD/DVD enthält nur eine Sprache. → Ist nur eine Sprache auf der CD/DVD vorhanden, ist das Umschalten auf andere Sprachen nicht möglich. (Seite 24)

■ Kein Untertitel.

• Die CD/DVD enthält keine Untertitel. → A Bei DVD VIDEO ohne Untertitel kann kein Untertitel eingeblendet werden.
• Die Untertitel-Sprache ist auf "OFF" eingestellt. → Wählen Sie eine Sprache aus. (Seite 29)
- Bei der A-B-Wiederholung wird vor bzw. nach Punkt A oder Punkt B kein Untertitel angezeigt.

■ Die CD/DVD lässt sich nicht auswerfen.

• Das CD/DVD-Fach ist verriegelt. → Seite 39

■Im Display wird die Meldung "LR ONLY" angezeigt (bei DVD AUDIO).

- Wenn bei dem gerade abgespielten Track die Abwärtsmischung für Mehrkanal-Ton deaktiviert ist, wird der Ton von L und R (links und rechts) direkt ausgegeben. Dies ist keine Funktionsstörung.

Wenn das Gerät trotz dieser Maßnahmen immer noch Funktionsstörungen aufweist

Zahlreiche Funktionen in diesem Gerät werden über Microcomputer ausgeführt. Führt das Drücken einer Taste also nicht zur normalen Funktion, sollten Sie das Stromkabel ausstecken, einen Moment warten, und das Gerät wieder an die Stromversorgung anschließen.

Code	Sprache	Code	Sprache
AA Afar MK Mazedonisch
AB Abchasisch ML Malajalam
AF Afrikaans MN Mongolisch
AM Amharisch	MO Moldauisch
AR Arabisch	MR Marathi
AS Assamesisch	MS Malaiisch (MAY)
AY	Aymara	MT	Maltesisch
AZ Aserbaidschanisch MY Birmanisch
BA Baschkirisch	NA Nauruisch
BE Weißbrussisch	NE Nepalesisch
BG	Bulgarisch	NL Niederländisch
BH Biharisch	NO Norwegisch
BI	Bislamisch	OC Okzitanisch
BN Bengalisch, Bangla OM		(Afan) Oromo
BO	Tibetisch	OR Orija
BR Bretonisch	PA Pandschabisch
CA Katalanisch	PL Polnisch
CO Korsisch	PS Paschtu
CS Tschechisch	PT Portugiesisch
CY Walisisch QU Quechua
DA Dänisch	RM Rätoromanisch
DZ Bhutanisch	RN Kirundisch
EL	Griechisch	RO Rumänisch
EO	Esperanto	RU Russisch
ET Estnisch	RW Kijarwanda
EU Baskisch	SA Sanskrit
FA	Persisch	SD Sindhi
FI	Finnisch	SG Sango
FJ	Fidschianisch	SH Serbokroatisch
FO Färölisch	SI Singhalesisch
FY Friesisch	SK Slowakisch
GA	Irisch	SL Slowenisch
GD Schottisches Gälisch	SM Samoanisch
GL Galizisch	SN Shonisch
GN Guarani	SO Somali
GU Gujaratisch	SQ Albanisch
HA Haussa	SR Serbisch
HI	Hindi	SS Swasiländisch
HR	Kroatisch	ST Sesothisch
HU	Ungarisch	SU Sudanesisch
HY Armenisch	SV Schwedisch
IA	Interlingua	SW Suaheli
IE	Interlingue	TA Tamilisch
IK	Inupiak	TE Telugu
IN	Indonesisch	TG Tadschikisch
IS	Isländisch	TH Thailändisch
IW	Hebräisch	TI Tigrinja
JI	Jiddisch	TK Turkmenisch
JW	Javanisch	TL Tagalog
KA Georgisch	TN Sezuan
KK Kasachisch	TO Tongaisch
KL	Grönländisch	TR Türkisch
KM Kambodschanisch	TS Tsongaisch
KN Kannada	TT Tatarisch
KO Koreanisch (KOR)	TW Twi
KS Kaschmirisch	UK Ukrainisch
KU Kurdisch	UR Urdu
KY Kirgisisch	UZ Usbekisch
LA	Latein	VI Vietnamesisch
LN Lingalisch	VO Volapuk
LO Laotisch	WO Wolof
LT	Litauisch	XH Xhosa
LV	Lettisch	YO Joruba
MG	Malagasisch	ZU Zulu
MI	Maori

Allgemeines

Stromversorgung:	AC	230, V	50 Hz
Stromverbrauch:	24 W (in Betrieb)
	1 W (in Standby)
Gewicht:	3,0 kg
Außenabmessungen(B × H × T):	232 mm × 100 mm × 269 mm

DVD-Player

Abspielbare CDs/DVDs:

DVD VIDEO, DVD AUDIO, VCD, Super VCD, CD, CD-R/RW (CD-, VCD-, MP3-, JPEG-Format), DVD-R/RW (Video-Format)

Video-Ausgang

Farbsystem: PAL

Horizontale Auflösung: 500 Zeilen

SCART-Anschluss ×1

Audio-Ausgang

Analoger Tonausgang

Lautsprecher ×2

Ausgangsleistung

bei 4 Ω (10 % Schwellenwert)

Impedanz:

4 Ω bis 16 Ω

Kopfhörer ×1:

11 mW/32 Ω

Impedanz:

16 Ω bis 1 kΩ

Subwoofer ×1

500 mVrms/10

Digitaler Tonausgang

Optisch ×1: -21 dBm bis -15 dBm

Weitere Ausgänge

AV COMPU LINK ×2 (ø3.5)

Audio-Eingang

Toneingang:	AUX	× 1
Stufe 1: 250 mV/50 k
Stufe 2: 500 mV/50 k

Tuner

FM-Tuner:
Empfangsfrequenz:	87,50 MHz bis108,00 MHz
Antenne:	75	-asymmetrisch
AM-Tuner:
Empfangsfrequenz:	522 kHz bis 1629 kHz
Antenne:	ExterneAntennenbuchse(Dreharmantenne)

Lautsprecher

Typ:	1-Wege Bass Reflex Magnetisch geschirmt
Lautsprecher:	8	cm Konus × 1
Belastbarkeit:	30	W
Impedanz:	4
Schalldruckpegel:	81	dB/W m (EX-A1)
	82 dB/W·m (EX-P1)
Abmessungen(B × H × T):	120	× 161 mm × 239mm
Gewicht (je Lautsprecher):	1,6 kg (EX-A1)
	1,9 kg (EX-P1)

kΩ

Änderungen der technischen Daten und äußeren Aufmachung bleiben jederzeit vorbehalten.

Introduction

T: Title (Titel) (DVD VIDEO)

Track (Track) (DVD AUDIO en MP3)
