BEDIENUNGSANLEITUNG Power 10 NILFISK

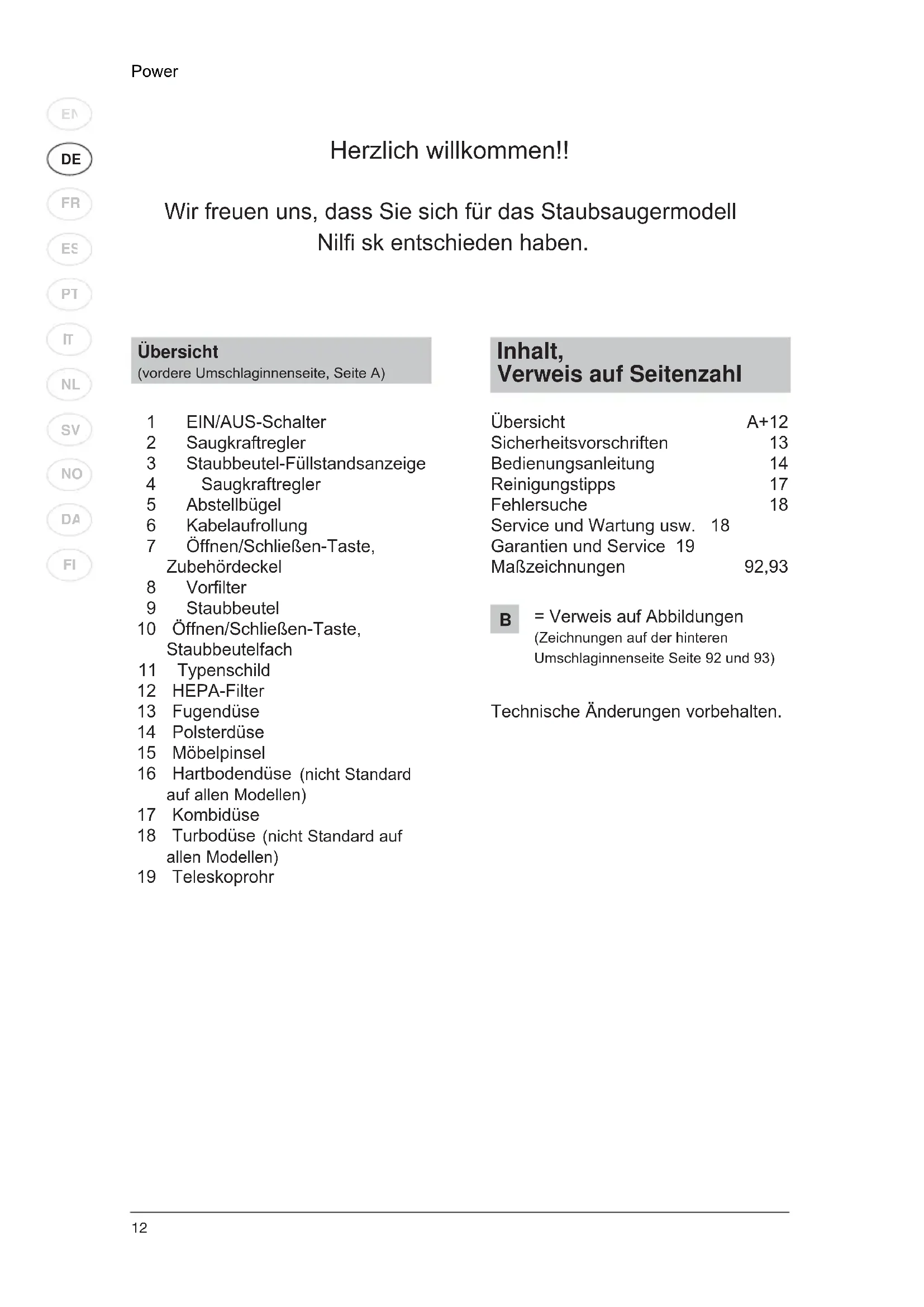

Inhalt, Verweis auf Seitenzahl Übersicht A+12 Sicherheitsvorschriften 13 Bedienungsanleitung 14 Reinigungstipps 17 Fehlersuche 18 Service und Wartung usw. 18 Garantien und Service 19 Maßzeichnungen 92,93 Technische Änderungen vorbehalten. Übersicht (vordere Umschlaginnenseite, Seite A) 1 EIN/AUS-Schalter 2 Saugkraftregler 3 Staubbeutel-Füllstandsanzeige 4 Saugkraftregler 5 Abstellbügel 6 Kabelaufrollung 7 Öffnen/Schließen-Taste, Zubehördeckel 8 Vorfilter 9 Staubbeutel 10 Öffnen/Schließen-Taste, Staubbeutelfach 11 Typenschild 12 HEPA-Filter 13 Fugendüse 14 Polsterdüse 15 Möbelpinsel 16 Hartbodendüse (nicht Standard auf allen Modellen) 17 Kombidüse 18 Turbodüse (nicht Standard auf allen Modellen) 19 Teleskoprohr Herzlich willkommen!! Wir freuen uns, dass Sie sich für das Staubsaugermodell Nilfi sk entschieden haben.

= Verweis auf Abbildungen (Zeichnungen auf der hinteren Umschlaginnenseite Seite 92 und 93)13 Power

• Reparaturen dürfen nur von autori- sierten Werkstätten vorgenommen werden.

• Nur Original-Staubbeutel, Original- Filter und Original-Zubehör von Ihrem Fachhändler verwenden. Die Verwendung von Nicht-Original- Staubbeuteln und -filtern setzt die Gewährleistung außer Kraft.

• Vor jedem Staubbeutel- oder Filter- wechsel das Gerät ausschalten und den Stecker herausziehen. Dazu den Stecker anfassen, nicht am Kabel ziehen.

• Das Gerät ist kein Spielzeug! Kinder nicht unbeaufsichtigt in die Nähe des Gerätes lassen.

• Dieses Gerät ist nicht für eine Ver- wendung durch unbeaufsichtigte junge oder schwache Personen vorgesehen, es sei denn, eine verantwortliche Person hat unter Aufsicht fest- gestellt, dass sie das Gerät in angemessener Weise sicher benut- zen können. Kleine Kinder sollten beaufsichtigt werden um sicherzu- stellen, dass sie nicht mit mit dem Gerät spielen.

• Ein beschädigtes Stromkabel muss zur Abwendung von Gefahren vom Hersteller, einem Serviceanbieter des Herstellers oder ähnlich quali- fizierten Personen ausgewechselt werden.

• Dieses Gerät erfüllt die Anforde- rungen der EG-Richtlinien 2004/108/EWG, 2006/95/EWG und 93/68/EWG. Das Symbol auf dem Produkt bzw. auf der Produktverpackung deu- tet an, dass das Produkt nicht mit dem Haushaltsmüll entsorgt werden darf. Stattdessen ist es zur Entsorgung an eine geeignete Sammelstelle für das Recycling von elektrischen und elek- tronischen Geräten zu bringen. Durch die korrekte Entsorgung helfen Sie mit, potenziellen negativen Einflüssen auf die Umwelt und die Gesundheit vorzubeugen, die durch eine unan- Sicherheitsvorschriften

• Das Gerät nicht ohne vorschrifts- mäßig eingesetzten Staubbeutel und Filter benutzen.

• Dieses Gerät ist nicht zum Absau- gen von Gefahrenstoffen oder Gasen geeignet. Ein derartiger Einsatz birgt nämlich ernsthafte Gesundheitsrisiken.

• Das Gerät darf nicht zum Absau- gen von Wasser oder anderen Flüssigkeiten verwendet werden.

• Keine scharfen Teile wie z. B. Nadeln oder Glasscherben aufsau- gen.

• Keine brennenden oder rauchen- den Teile wie z. B. Zigaretten, Streich-hölzer oder heiße Asche aufsaugen.

• Das Gerät in Innenräumen und tro- ckener Umgebung bei 0 °C bis 50 °C anwenden und aufbewahren.

• Verwenden Sie das Gerät nicht im Freien oder auf feuchten Flächen.

• Das Gerät nicht mit nassen Hän- den anfassen.

• Das Gerät vor der Abtrennung vom Netz ausschalten.

• Bei der Abtrennung vom Netz immer den Stecker, nicht das Kabel anfassen. Das Gerät nicht am Kabel hinter sich her oder hochziehen.

• Das Gerät nicht benutzen, wenn das Kabel beschädigt ist. Das Kabel regelmäßig auf Beschädi- gungen hin überprüfen, besonders nachdem es eingequetscht oder in einer Tür eingeklemmt oder über- rollt wurde.

• Das Gerät nicht benutzen, wenn es einen schadhaften Eindruck macht. Falls das Gerät heruntergefallen oder beschädigt ist oder im Freien gelassen oder nass wurde, sollte es von einem Fachmann überprüft werden.

• Es dürfen keinerlei Änderungen jedweder Art an den mechanischen oder elektrischen Sicherheitsdetails vorgenommen werden.14 Power

Bedienungsanleitung Vor der Inbetriebnahme des Gerätes sicherstellen, dass die auf dem Typen- schild angegebene Spannung der Netzspannung entspricht. Das Gerät wird mit Staubbeutel, Vorfi lter und Abluftfi lter geliefert. Start Das Kabel herausziehen und den Ste- cker in eine Wandsteckdose stecken. Den Staubsauger am Ein-/Ausschalter auf dem Gerät einschalten. Stopp Das Gerät mithilfe des Ein-/Ausschal- ters ausschalten. Beim Herausziehen des Steckers immer den Stecker, nicht das Kabel anfassen. Anschluss von Schlauch, Rohr und Düsen

1. Den Schlauchanschluss in die

Ansaugöffnung stecken und drü- cken, bis er hörbar einrastet.

2. Das gebogene Ansatzrohr mit dem

Rohr verbinden und drehen, bis sie mit einem hörbaren Klicken einra- sten.

3. Saugrohr und Düse miteinander

verbinden und drehen, bis sie mit einem hörbaren Klicken einrasten.

4. Beim Saugrohr handelt es sich um

ein Teleskoprohr, das sich auf Ihre Größe einstellen lässt. Zum Lösen der Längenverriege- lung drücken Sie auf die Taste in der Mitte des Rohres. Stellen Sie das Rohr dann auf die gewünschte Länge ein. Entfernen von Schlauch, Rohr und Düsen

• Die Düse durch Betätigung der Taste vom Rohr abtrennen.

• Den Schlauch durch Betätigung der Taste vom Rohr abtrennen.

• Lösen Sie den Schlauchanschluss von der Ansaugöffnung, indem Sie den Verriegelungsmechanismus eindrücken, und nehmen Sie ihn heraus.

Starten und Stoppen gemessene Entsorgung dieses Pro- duktes entstehen könnten. Genauere Informationen zur Wiederverwertung dieses Produktes erhalten Sie von Ihrer Stadtverwaltung, der Müllabfuhr vor Ort oder dem Geschäft, in dem Sie dieses Produkt erworben haben.15 Power

Staubbeutel- und Filterwechsel Größe und Qualität von Staubbeu- teln und Filtern wirken sich auf die Leistung des Staubsaugers aus. Die Verwendung von Nicht-Original- Staubbeuteln bzw. Nicht-Original- Filtern kann zu eingeschränktem Luftdurchsatz und dadurch bedingter Überlastung des Geräts führen. Bei der Verwendung von Zubehör wie Staubbeuteln und Filtern, die nicht original von Nilfisk sind, erlischt der Garantieanspruch. Die Füllstandsanzeige des Staubbeutels. Wenn die Anzeige vollkom- men rot ist, muss der Staubbeutel gewechselt werden, damit kein Motorschaden entsteht. Nur Original-Staubbeutel von Nilfisk verwenden.

1. Den Schlauchanschluss durch

Eindrücken des Verriegelungsme- chanismusses von der Ansaugöff- nung lösen und herausnehmen.

2. Den Deckel des Staubauffangbe-

hälters durch Anheben der Öffnen/ Schließen-Taste vor/unter der Ansaugöffnung öffnen.

3. Den Griff der Staubbeutelhalterung

umfassen und den vollen Staub- beutel an der Halterung aus dem Staubauffangbehälter herauszie- hen.

4. Den Staubbeutel durch Ziehen der

Papplasche verschließen.

5. Den vollen Staubbeutel aus dem

Staubauffangbehälter nehmen.

6. Den neuen Staubbeutel einlegen,

dazu die Papplasche in die Rillen der Beutelhalterung einführen.

7. Neue Staubbeutelhalterung

mit neuem Staubbeutel in den Staubauffangbehälter einsetzen. Sicherstellen, dass der Beutel im Staubauffangbehälter vollständig geöffnet ist.

Wechsel des Vorfi lters Der Vorfilter schützt den Motor durch Absaugung von Kleinstpartikeln, die nicht vom Staubbeutel aufgefangen werden. Den Vorfilter bei jedem vierten Staubbeutelwechsel ebenfalls wechseln. Der Vorfilter sitzt hinter dem Staubbeutel. Grundsätzlich nur Origi- nal-Filter von Nilfisk benutzen.

1. Den Schlauchanschluss durch

Eindrücken des Verriegelungsme- chanismusses von der Ansaugöff- nung lösen und herausnehmen.

2. Den Deckel des Staubauffangbe-

hälters durch Anheben der Öff- nen/Schließen-Taste vor/unter der Ansaugöffnung öffnen.

3. Den Griff der Staubbeutelhalte-

rung umfassen und den vollen Staubbeutel an der Halterung aus dem Staubauffangbehälter herausziehen.

4. Den Staubbeutel durch Ziehen

der Papplasche verschließen.

5. Den Halter mit dem Vorfilter

6. Den Filterhalter öffnen.

7. Den gebrauchten Vorfilter heraus-

8. Den neuen Vorfilter einlegen und

den Filterhalter wieder schließen. Sicherstellen, dass der Vorfilter vorschriftsmäßig im Halter sitzt.

9. Den Filterhalter in seine Stellung

bringen und dort eindrücken.

10. Neue Staubbeutelhalterung

mit neuem Staubbeutel in den Staubauffangbehälter einsetzen. Sicherstellen, dass der Beutel im Staubauffangbehälter vollständig geöffnet ist.

11. Den Deckel des Staubauffangbe-

12. Den Schlauchanschluss in die

Ansaugöffnung stecken und drü- cken, bis er hörbar einrastet.

Wechsel des Staubbeutels

8. Den Deckel des Staubauffangbe-

9. Den Schlauchanschluss in die

Ansaugöffnung stecken und drü- cken, bis er hörbar einrastet.16 Power

Wechsel des Abluftfi lters In einigen Ausführungen ist der Abluft- filter vom Typ HEPA (High Efficiency Particulate Air filter). Der Filter reinigt die Luft von Kleinstpartikeln, die nicht vom Staubbeutel oder vom Vorfilter aufgefangen werden. Ein HEPA-Filter kann weder sauber gebürstet noch gewaschen werden. Der Filter muss mindestens einmal im Jahr gewech- selt werden. Verwenden Sie grundsätzlich Original-HEPA-Filter und Original-Abluftfi lter von Nilfi sk.

1. Den Deckel auf der Rückseite

des Staubsaugers lösen. Dazu die Verriegelungstaste nach oben drücken. Den Deckel vom Gerät abnehmen.

2. Den HEPA-Filter herausnehmen.

3. Den neuen HEPA-Filter einsetzen.

Dabei die Filteroberfläche nicht berühren! Den Filter nur am Kunst- stoffrahmen anfassen. Sicher- stellen, dass der HEPA-Filter vor- schriftsmäßig eingesetzt ist.

4. Den Deckel wieder auf das Gerät

aufsetzen. Dazu die Stutzen auf dem Deckel in die dazugehörigen Ausspa- rungen auf dem Gerät einführen.

5. Danach auf die untere Kante

des Deckels drücken, sodass der Deckel von der Verriegelung geschlossen wird. Waschbahrer HEPA-Filter Einige Modelle verfügen über wasch- bare HEPA-Filter. Spülen Sie die Innenseite des Filters mit lauwarmem Leitungswasser. Ver- wenden Sie keine Reinigungsmittel und berühren Sie nicht die Filterflä- che. Den Filterrahmen klopfen, um das Wasser zu entfernen. Benutzen Sie keine externe Wärme- quelle, z. B. einen Heizkörper oder direkte Sonneneinstrahlung um den Filter zu trocknen. Lassen Sie den Filter trocknen, bevor Sie ihn wieder in den Staubsauger einsetzen.

Einstellen der Saugkraft Die Saugkraft wird mithilfe des Zuluft- reglers auf dem Schlauchgriff gere- gelt. Die Saugkraft ist am stärksten, wenn der Zuluftregler geschlossen ist, und am schwächsten, wenn er geöffnet ist. Den Zuluftregler in die geeignete Position schieben und so die Saugkraft einstellen.

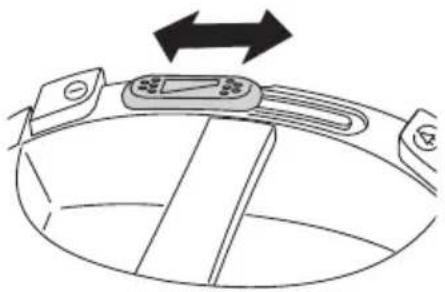

Die Saugkraft lässt sich ebenfalls durch Verwendung des Schiebereg- lers auf dem Staubsauger regeln. Das Symbol auf dem Regler zeigt die Richtung für maximale und minimale Saugkraft an.17 Power

Reinigungstipps Die Saugkraft mithilfe des Schiebe- reglers auf dem Staubsauger oder mithilfe des Zuluftreglers auf dem Schlauchgriff regulieren. Die Fugendüse ist für enge Zwischen- räume vorgesehen. Die Polsterdüse ist für Polstermöbel vorgesehen. Der Möbelpinsel ist u. a. für Vorhänge und Fensterbänke vorgesehen. Die Hartbodendüse ist für harte Fuß- böden vorgesehen. Die Kombi-Bodendüse wird je nach Bodentyp individuell eingestellt. Die Turbodüse ist für die wirksame Teppichreinigung vorgesehen. Die verschiedenen Ausführungen dieser Staubsauger können mit unter- schiedlichen Düsen ausgestattet sein. Thermosicherung Der Staubsauger ist zum Schutz vor Überhitzung mit einer Thermosiche- rung ausgerüstet. Wenn die Thermo- sicherung durchbrennt, schaltet sich der Staubsauger automatisch ab und muss erst abkühlen, bevor er neu gestartet werden kann. Neustart

1. Das Gerät abstellen und den Ste-

2. Darauf achten, dass der Luftstrom

durch gebogenes Ansatzrohr, Schlauch, Rohr, Düse, Staubbeutel und Filter nicht blockiert wird.

3. Das Gerät mindestens 5-10 Minu-

ten abkühlen lassen.

4. Den Stecker wieder einstecken

und das Gerät über den Ein-/Aus- schalter einschalten. Das Gerät startet erst, wenn es aus- reichend abgekühlt ist. Falls es nicht startet, über den Ein-/Ausschalter wieder abschalten und den Stecker herausziehen. Nach einer Weile noch- mals versuchen. WARNUNG Vorsicht beim Auslösen des automatischen Kabeleinzugs. Im letzten Teil der Einzugbewegung kann der Netzstecker peitschenförmig ausschwingen. Wir empfehlen, den Stecker während des Einziehvorgangs in der Hand zu halten.

Für das Abstellen des Gerätes gibt es zwei Einschübe. Ein Einschub befindet sich auf der Unterseite des Gerätes; er wird benutzt, wenn es auf der Rückseite abgestellt wird. Der andere befindet sich auf der Rückseite und wird benutzt, wenn das Gerät auf den Rädern stehend abgestellt wird. Abstellen von Ansatzrohr und Düse Turbodüse Kombi-Bodendüse Hartbodendüse Möbelpinsel Polsterdüse Fugendüse18 Power

• Das Gerät grundsätzlich in trocken- er Umgebung abstellen.

• Den Vorfilter bei jedem vierten Auswechseln des Staubbeutels ebenfalls wechseln. Das Staubbeu- telpaket enthält vier Staubbeutel und einen Vorfilter.

• Die Oberflächen des Gerätes mit einem trockenen Lappen oder einem feuchten Lappen mit etwas Reinigungsmittel säubern.

• Original-Zubehör beim nächstlie- genden Fachhändler bestellen.

• Service - den nächstliegenden Fachhandel benachrichtigen. Verpackung und Gerät gemäß den vor Ort geltenden Vorschriften entsorgen. Trennen Sie das Kabel dicht am Gerät ab, um eine weitere Verwendung des defekten/entsorgten Gerätes sowie Verletzungen zu verhindern. Dieses Gerät wurde mit einem hohen Grad an Umweltverträglichkeit kon- struiert. Sämtliche Kunststoffteile sind mit ihrer Recyclingfähigkeit gekenn- zeichnet.

Nilfisk übernimmt keinerlei Verant- wortung für Schäden, die durch die unsachgemäße Benutzung des Gerätes oder Änderungen am Gerät entstehen. Weitere Einzelheiten siehe www.nilfisk.com Die Garantiebedingungen können von Land zu Land unterschiedlich sein. Ihr Fachhändler gibt Ihnen hierzu gern sachkundige Auskunft. Fehlersuche Reparaturen und Service an Ihrem Staubsauger dürfen nur von einer autorisierten Servicewerkstatt ausge- führt werden. Falls das Gerät nicht startet Überprüfen, ob der Stecker richtig in der Steckdose sitzt. Im Gebäude kann eine Sicherung durchgebrannt sein, die ausgetauscht werden muss. Das Kabel oder der Stecker kann beschädigt sein und muss von einer au- torisierten Service- werkstatt repariert werden. Trifft von den o. g. Maßnahmen nichts zu, geben Sie Ihren Staubsauger einfach bei einer autorisi- erten Servicewerk- statt ab. Verminderte Saugkraft Der Staubbeutel ist voll und muss aus- gewechselt werden, siehe Anweisungen. Vorfi lter oder HEPA- Filter kann verstopft sein und muss gewechselt werden, siehe Anweisungen. Schlauchgriff, Schlauch, Rohr oder Düse kann verstopft sein und muss ge- reinigt werden. Falls das Gerät stehen bleibt Die Thermosiche- rung kann durchge- brannt sein, siehe Anweisungen. Garantie Informationen Verantwortung Umweltverträglichkeit Recycling und Entsorgung19 Power

Garantien und Service Für diese Nilfisk-Staubsaugerserie gilt eine 5-Jahresgarantie für das Gerät, welche den Motor, die Kabelaufrol- lung, Schalter und Gehäuse abdeckt. Für die Düsen, Filter, Schläuche, Rohre und sonstigen Zubehörteile gilt eine zwölfmonatige Garantie für Herstellungsfehler, nicht jedoch für verschleißbedingte Defekte. Die Garantie deckt Ersatzteile und Arbeitskosten ab, ebenso Herstel- lungs- und Materialfehler, die bei nor- malem Gebrauch auftreten können. Der im Rahmen der Garantie anfallende Service erfolgt nur dann, wenn (anhand eines vorschriftsmäßig ausgefüllten Garantiescheins oder eines ausgedruckten/abgestempelten Kassenbons mit Angabe von Datum und Produkttyp) nachgewiesen werden kann, dass der Schaden während der Garantiefrist entstanden ist, und unter der Bedingung, dass der Staubsauger als Neuprodukt und von Nilfi sk-Advance vertrieben wurde. Im Falle einer Reparatur oder Schä- den muss der Kunde sich an Nilfisk- Advance wenden, und den Staub- sauger auf eigene Kosten zu einem zugewiesenen Serviceanbieter zu bringen. Nach Durchführung der erfor- derlichen Reparaturarbeiten erfolgt die Rücksendung des Staubsaugers zum Kunden auf Gefahr und Kosten von Nilfisk-Advance.

• Normalen Verschleiß von Zubehör und Filtern.

• Defekte oder Schäden als direkte oder indirekte Folge unsachge- mäßer Benutzung - wie z. B. das Aufsaugen von Schutt, heißer Asche oder Teppichshampoo.

• Missbrauch, keine oder mangelnde Wartung laut Beschreibung in der Bedienungsanleitung.

• Nicht für Renovierungsarbeiten verwenden. Sie deckt ferner keinerlei fälschlichen oder unzureichenden Konfigurationen, also Einstellungen oder Anschlüsse, ab, außerdem keine Beschädigungen durch Brand, Feuer, Blitzschlag oder anormale Spannungsschwankungen oder sonstige elektrische Störungen wie z. B. defekte Sicherungen oder defekte Elektroinstallationen im Netz, und allgemeine Defekte bzw. Beschädigungen, die nach Ansicht von Nilfisk-Advance die Folge anderer Ursachen als Herstellungs- und Mate- rialfehler sind.

• Falls ein Defekt durch die Verwen- dung von Nicht-Original-Staubbeu- teln und Filtern von Nilfisk entsteht.

• Falls die Kennziffer (Seriennum- mer) vom Staubsauger entfernt ist.

• Falls der Staubsauger von einem nicht von Nilfisk autorisierten Händler repariert wurde.

• Falls das Gerät in einem gewerb- lichen Zusammenhang eingesetzt wurde, d. h. von Bauunternehmen, Reinigungsfirmen oder anderen Gewerben, also nicht in Privat- haushalten. Dänemark, Schweden, Norwegen, Großbritannien, Irland, Belgien, Nie- derlande, Frankreich, Deutschland, Polen, Russland, Österreich, Schweiz, Spanien, Portugal, Australien und Neuseeland, Estland, Lettland, Litau- en, Ungarn, Griechenland, Slowenien, Slowakei, Tschechische Republik, Ita- lien und Finnland. Die Garantie ist gültig in: Der Garantieanspruch erlischt: Die Garantie deckt nicht ab:20 Power
