BEDIENUNGSANLEITUNG UR 922 Soundmaster

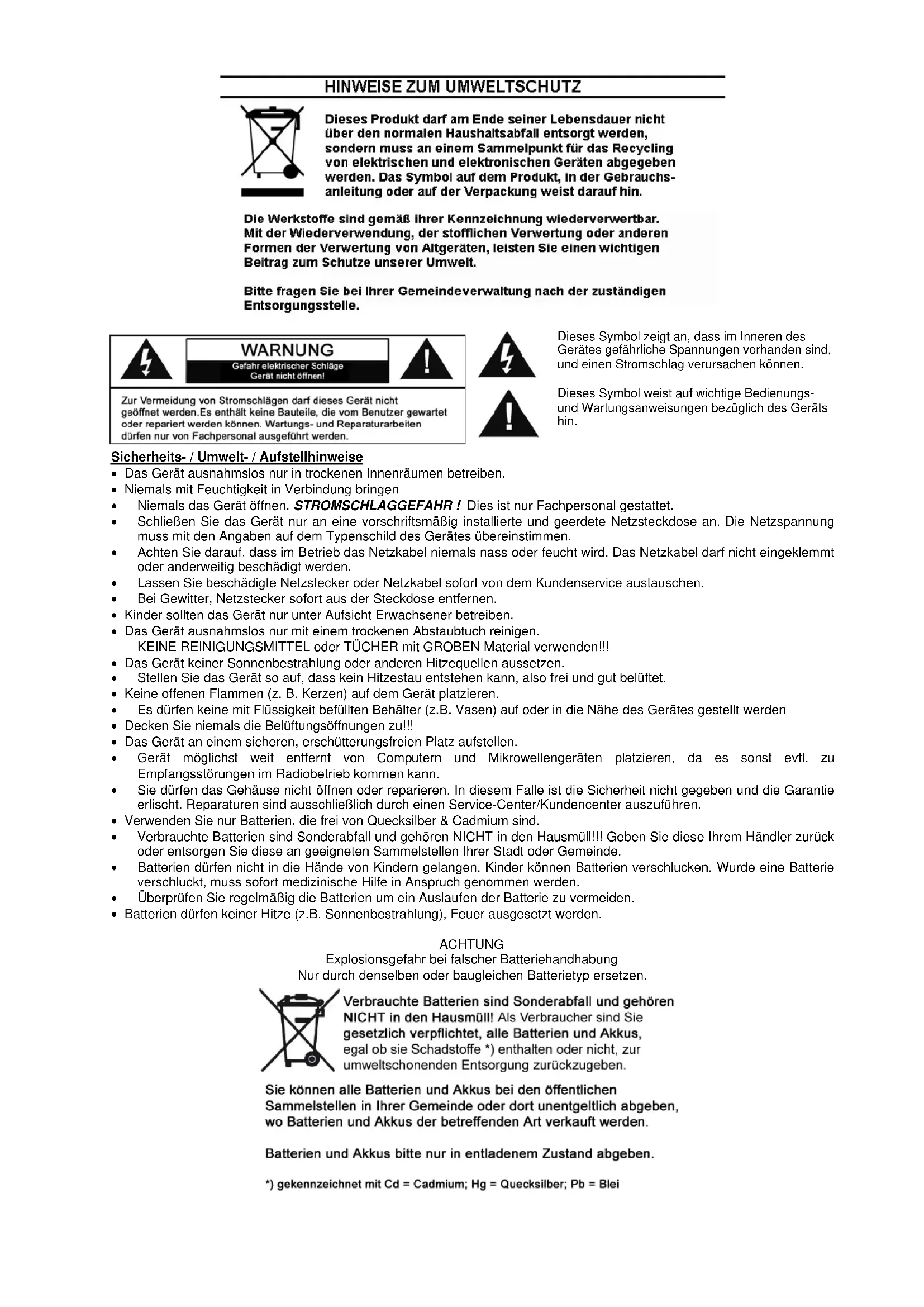

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Zur Vermeidung von Stromschlagen darf这点 Geät nicht geöffnet werden. Es enthalt keine Bauteile, die vom Benutzer gewartet oder repariert werden konn. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgewührt werden.

Sicherheits-/ Umwelt-/ Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenaumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
• Niemals das Gerät öffnen. STROMSCHLAGGEGFAHR! Dies ist nur Fachpersonal gestattet.
  SchlieBen Sie das Gerat nur an eine vorschrifsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschadigt werden.
• Lassen Sie beschädigte Netzstecker oder Netzkabelsofar von dem Kundenservice austauschen.
• Bei Gewitter, Netzstecker(sofort aus der Steckdose entfernen.
• Kinder sollen das Gerät nur unter Aufsicht Erwachsener betreiben.
  Das Gerat ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TUCHER mit GROBEN Material verwenden!!!
  Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut beluftet.
• Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.
  Es durren keine mit Flusigkeit beflten Behalter (z.B. Vasen) auf oder in die Nane des Gerates gestellt werden
• Decken Sie niemals die Belüftungsöffnungen zu !!!
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
  Gerat mocihst weit enternt von Computern und Mikrowellengeraten platzieren, da es sonst evtl. zu Empfangsstorungen im Radiobetrieb kommt kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
  Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull!! Geben Sie diese Ihr hem Handler zurück oder entsorgen Sie die eine an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnen Batterien verschlucken. Werde eine Batterie verschlucht, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.

ACHTUNG

Explosionsgefahr bei falscher Batteriehandhabung Nur durch denselben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren NICHT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zugruckzugegeben.

Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

1. Schlummer-/ Einschlaftaste
2. a) 1 < < 1 b) Monat-Tag c) ^ / ^
3. Infrarotsensor
4. a) >>| b) Jahr

c) Sommer-/Winterzeit Einstellung

1. Ein / Aus Taste
2. Projektion

3. MW/UKW Band Taste

4. Alarm 1 De-/ Aktivierung per Radio/Signalton

5. Alarm 2 De-/Aktivierung per Radio/Signalton

6. Alarm Einstellung

7. Mode / Zeiteinstellung Taste

8. Scharfstellung von Zeitprojektion

9. LCD Anzeige

10. Lautsprecher
11. Senderfrequenzeinstellung

12. Lautstärkeregler

13. Anzeige auto. Aus / dunkel- / hell Dimmer

14. Taste für 180^ Spiegelung der Projektion

15. Projektion Ein / Aus Taste

16. Batteriefach

17. Reset / Zurückstelltaste

18. UKW Antenne

19. Rating Label

20. Temperatur Sensor

21. Netzkabel

Inbetriebnahme

Stellen Sie safer, dass Ihr Hausstromnetz 230V 50 Hz hat und schlieben den Netzstecker an Ihr Stromnetz an.

Gangreserve

Mit dieser Funktion lauft die Uhr intern (Anzeige leuchtet nicht) weiter bzw. bleibt ihre eingestellte Alarmzeit bei Stromausfall erhalten. Anzeige leuchtet erst wieder auf bzw. Weckfunktion aktiviert sich, wenn das Stromnetz wieder verfügbar ist. Eine 3V CR2032 Knopfelle polrichtig in das Batteriefach (20) einlagen.

1. Zeit- & Kalendereinstellung

A. Taste MODE (11) drücken und halten bis LED Anzeige blinkt. (Zeiteinstellmodus)

Nachdem Sie im Einstellmodus sind, wird mit der Taste MODE (11) zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten |<< >>| (2/4) jeweils eingestellt.

Jahr → Monat → Tag → 12/24H Anzeige → Stunden → Minuten → Normal

• Taste >>| (4) Einstellung vorwärts
• Taste | < < ( 2) Einstellung ruckwärts|
• Nach jeweilig erfolgter Einstellung, Taste MODE (11) drucken

B. Alarm 1 & 2 Einstellung

Taste AL.set (10) drücken und halten bis LED Anzeige blinkt (Alarmeinstellmodus)
Nachdem Sie im Einstellmodus sind, wird mit der Taste AL.set (10) zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten | << >>| (2/4) jeweils eingestellt.

AL1 Stunden AL1 Minuten AL1 Wochentage wahlen AL2 Stunden AL2 Minuten AL2 Wochenende Alarm Normal

2. ALARM Wahl Summer / Radio & Alarm ein/aus

A. Einstellung

Mit Taste AL.1 (8) / AL.2 (9) wird eingestellt, ob Sie mit Musik J oder mit Summer (Glockensymbol) geweckt werden möchten. Wird KEINES dieser Symbole angezeigt, ist der jeweilige Alarm deaktiviert.

Dimmerschalter (17) auf Pos. Auto off: Display schaltet sich automatisch bei Alarm ein.

Bei wecken mit Radio, muss vorher immer die Radiostation und die Lautstärke eingestellt werden !!! (Siehe Radiobetrieb)

3. Alarm & Schlummerfunktion

Nach dem sich der Alarm (Summer/Radio) aktiviert hat und keine Taste gedrück wird, schaltet sich dieser nach 30 Minuten ab und ist für denCOMMenden Tag wieder aktiviert.

Schlummerfungtion: (bei Alarm)

• Taste SNOOZE (1) drücken oder mit Infrarotsensor (siehe Funkt. IR-Sensor)
  (Bei Einstellung Dimmer Auto off. schaltet Display sich automatisch wieder aus)
• Alarm aktiviert sich nach 9 Minuten wieder
• Dieser Vorgang kann mehrmals wiederholt werden
• Alarm aus: Taste ON/OFF (5) drucken

4. Wechseln der Anzeige

a) Taste >>| / YEAR / DST (2) 1 x drucken → Anzeige Jahr
b) Taste |<< / MONTH-DAY / °C - °F (2) 1 x drucken → Anzeige Monat & Tag
c) Taste |<< / MONTH-DAY / °C-°F (2) drucken und halten (ca. 3 Sek.) → Temp. Wechsel auf °C / °F
d) Infrarotsensor (16) Anzeige Alarm 1 bzw. Alarm 2

Nach ca. 5 Sekunden wechselt das Gerät wieder auf Normalanzeige (Uhr)

5. Einschaffunktion

Im Radio Modus, SNOOZE/SLEEP Taste (1) drücken oder Hand für ca. 3 Sek. über Infrarotsensor → Anzeige blinkt. Binnen 5 Sekunden mit SNOOZE/SLEEP Taste (1) gewünschte Einschlaufzeit einstellen. 90-60-30-15 Min.

Das Radio schaltet sich automatisch nach Ablauf der Zeit ab. Mit Taste EIN/AUS (5) wird die Einschaffunktion deaktiviert.

DST-Sommer/Winterzeit

Beachten Sie dies bei Erstinbetriebnahme (Zeiteinstellung), ob momentan Sommer - oder Winterzeit ist.

Sommerzeit: Sonnensymbol an

Winterzeit: Sonnensymbol aus

Taste >>/YEAR / DST (4) drücken und ca. 5 Sek. halten → Zeit wechselt automatisch um 1 Stunde

Radiobetrieb

1. Taste ON/OFF (5) drucken Radio an
2. UKW/MW mit Taste band (7) wahlen
3. Gewünschte Senderfrequenz mit Regler (15) einstehen
4. Lautstärke mit Regler (16) einstellen
5. Radio aus: Taste ON/OFF (5) drucken

UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, muss die UKW Wurfantenne (22) komplett ausgezogen sein!!!

MW Betrieb: Für den Mittelwellen-Empfang ist eine entsprechende Antenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

Reset

Bei Wechsel der Batterie (Gangreserve) oder einer Funktionstörung, mit einem spitzen Gegenstand die RESET (21) Funktion aktivieren. Alle Einstellungen müssen neu vorgenommen werden!!!

Dimmer-Schalter (17) - Displaybeleuchting

Low = LED dunkel

High = LED hell

Auto-off = Nach 10 Sekunden Inaktivität schaltet sich das Display aus; Durch Aktivierung des Sensors wird das Display wieder eingescha

Projektion

Drehen Sie die Projektion zur gewünschten Position, drücken die Taste on/off (19) & stellen mit dem Drehregler FOCUS (12) die Projektions-Anzeige scharf. Mit Taste 180°flip (18) können Sie die Projekte-Anzeige spiegeln.

Infrarotsensor Funktionen

1. Radio an: Einschlaffunktion aktivieren

2. Halten Sie ihre Hand für ca. 3 Sek. über den Infrarotsensor (3)
   -Einschafzeit einstellen: siehe Punkt 5 Einschlaffunktion

3. Bei Alarm: Schlummerfunktätivieren

4. Hand kurz über den Infrarotsensor (3) Schlummerfungtion (9 Min) aktiviert

5. Radio an: Frequenzanzeige kurz aktivieren

6. Hand kurz über den Infrarotsensor (3)
   Senderfrequenz wird für ca. 5 Sek. angezeigt

1. Radio aus/Normal: Alarm 1 & Alarm 2 (eingestellte Weckzeit) kurz einblenden

• Hand kurz über den Infrarotsensor (3)

Alarm 1 (Zeit) wird für ca. 5 Sek. angezeigt

• Hand ein weiteres Mal über den Infrarotsensor (3)
  Alarm 2 (Zeit) wird für 5 Sek. angezeigt

• Radio aus: Stellen Sie den Dimmerschalter (17) auf Pos. auto-off

→ LED Anzeige schaltet sich automatisch nach 15 Sek. aus

• Hand kurz über den Infrarotsensor (3)
  LED Anzeige schaltet sich für ca. 15 Sek. automatisch ein

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfaltung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

Technik:

UKW / FM Freqenz 87,5 - 108 MHz

MW/AM 525-1620KHz

Leistungsaufnahme 5 W

AC Netzbetrieb AC 230V 50Hz

Gangreserve Uhr 1x3V CR2032
