BEDIENUNGSANLEITUNG AEA09BE SHARP

• In the HEAT operation, water vapour may flow out of the outdoor unit dur- ing de-icing. (Only in models AY- A07BE/AY-A09BE/AY-A12BE) Please call for service when OPERATION Lamp and TIMER Lamp on the indicator panel blink.DEUTSCH D-1 Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich dieseBedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.• VORSICHTSMASSNAHMEN ......................D-1 ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB ... D-3
• EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER ................................. D-11• BETRIEB MIT DEM ZEITSCHALTER .. D-12• HILFSBETRIEB .................................. D-14• WAHLAUSSTATTUNG ....................... D-14• WARTUNG ......................................... D-15• BEVOR SIE DEN KUNDENDIENSTRUFEN ................................................ D-16 VORSICHTSMASSNAHMEN DEUTSCH WARNHINWEISE

Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabelsowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einenelektrischen Schlag verursachen. Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einenlängeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Bei der Benutzung des Klimageräts für Säuglinge, Kinder, ältere, bettlägerige oderbehinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für diesich im Raum befindlichen Personen angemessen ist. Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund derHochgeschwindigkeitslüfter Verletzungen verursachen. Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdrahtnicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da dieseinen elektrischen Schlag verursachen könnte. Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch),muss der Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden. Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften undBestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels,des Netzsteckers oder der Steckdose und damit einen Brand verursachen. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenenNetzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Technikeroder dem Kundendienst vorbehalten bleiben. SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einenBrand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparaturdieses Gerätes Ihren Fachhändler oder einen anderen qualifizierten Kundendienst.Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC inder geänderten Fassung 93/68/EEC. DEUTSCHVORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen.

Betätigen Sie die Tasten nicht mit nassen Händen, da dies einen elektrischen Schlag verursachen könnte.

Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird.

Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, festen Sitz.

Legen Sie keinerlei Gegenstände auf das Außengerät, und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden.

Dieses Gerät wurde ausschießlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus, um Tiere oder Pflanzen aufzuziehen, verwendet werden.

Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen.

Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.

Vor der Durchführung von Wartungs- oder Reinigungsarbeiten muss in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen.

Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.

Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.

• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.

• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden lassen.

• Stellen Sie abhängig vom Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden. D-2DEUTSCH INNENTEMP. AUSSENTEMP. KÜHLUNG obere Grenze 32˚C D.B. 43˚C D.B.23˚C W.B. - untere Grenze 21˚C D.B. 21˚C D.B.15˚C W.B. - HEIZUNG obere Grenze 27˚C D.B. 24˚C D.B. - 18˚C W.B. untere Grenze 20˚C D.B. -8.5˚C D.B. - -9.5˚C W.B.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

• Eine eingebaute Schutz-vorrichtung sperrt denGerätebetrieb, wenn derentsprechende Temperatur-bereich überschritten wird.• Am Luftauslass kann sichKondenswasser bilden, wenndas Gerät bei einerLuftfeuchtigkeit von mehr als80 Prozent kontinuierlich inder Betriebsart KÜHLEN oderTROCKNEN läuft. HINWEISE FÜR DIE MODELLE AY-A07BE/AY-A09BE/AY-A12BE VORHEIZFUNKTION Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Gerätes möglicherweise erst nachzwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird. ENTEISUNGSFUNKTION
• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefert einautomatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisunglaufen die Innen- und Außenlüfter nicht.• Nach Beendigung der Enteisung setzt das Gerät automatisch den Betrieb im HEIZEN-Modus fort. HEIZLEISTUNG
• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und dieseWärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzlichesHeizgerät einsetzen.• Es dauert eine Zeitlang, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nachdem Prinzip der erzwungenen Luftumwälzung. ENERGIESPARTIPPS Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN

• Wenn Sie das Thermostat im KÜHLEN-Modus auf 1°C höher als die gewünschte Temperatur im KÜHLEN-Modus einstellen (und bei den Modellen AY-A07BE/AY-A09BE/AY-A12BE im HEIZEN-Modus auf 2°Cniedriger), sparen Sie ungefähr 10 Prozent Strom.• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch.• Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-A07BE/AY-A09BE/AY-A12BE auch während des Heizbetriebes). STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE

LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.(nur AY-A07BE/AY-A09BE/AY-A12BE) D-3 BEI STROMAUSFALL Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktivwaren. Einzige Ausnahme sind die Zeitschalter-Einstellungen.Falls vor dem Stromausfall Zeitschaltereinstellungen gemacht worden sind, müssen diese erneut eingestellt werden. D.B. = Trockenthermometer W.B. = FeuchtthermometerTEILEBEZEICHNUNG 1 Einlass (Luft) 2 Öffnungsklappe 3 Luftfilter 4 AUX.-Knopf für den Hilfsbetrieb (AUX.Button) 5 EMPFÄNGER-Fenster (RECEIVER) 6 Netzkabel 7 Anzeigefeld 8 Lamelle zur vertikalen Einstellung 9 Lamelle zur horizontalen Einstellung 0 Auslass (Luft) q Fernbedienung

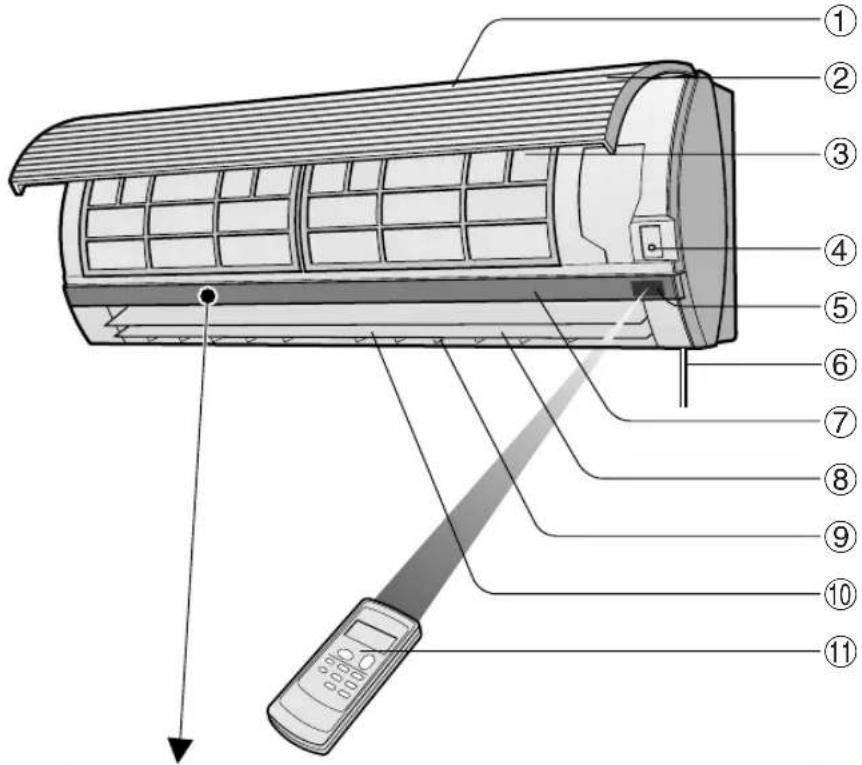

Autom. Lüfterdrehzahl-Lampe (AUTO FAN SPEED) (grün

e Lüfterdrehzahl-Lampe (FAN SPEED) (grün ) r ZEITSCHALTER-Leuchte (orange ) t BETRIEBS-Anzeigeleuchte (OPERATION Lamp) (rot ) AUSSENGERÄT HINWEIS: Die neuesten Geräte können sich leicht von der obigen Darstellung unterscheiden. ZIMMERGERÄT

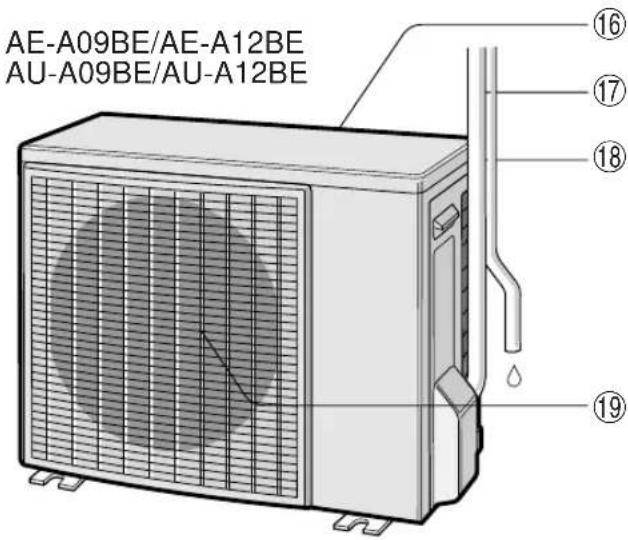

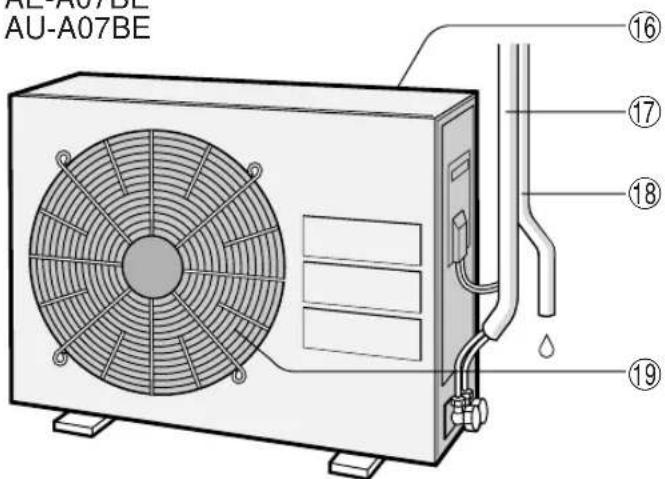

y Einlass (Luft) u Kühlmittelrohr und Verbindungskabel i Ablassschlauch o Auslass (Luft) D-4

AE-A09BE/AE-A12BE AU-A09BE/AU-A12BE AE-A07BE AU-A07BEDEUTSCH FERNBEDIENUNG 1 SENDER (TRANSMITTER) 2 ANZEIGE (Flüssigkristallanzeige) 3 EIN-/AUS-Schalter 4 THERMO. (Thermostat)-Taste 5 ANZEIGE-Taste 6 MODE-Taste für die Wahl der Betriebsart 7 Zeitschalter-Taste zur Einstellung der Einschaltzeit 8 Ein-Stunden-Ausschaltzeit-Taste 9ZEITSCHALTER-Taste zur Einstellung der Ausschaltzeit 0 FAN-Taste für den Lüfter q Abbruchtaste (CANCEL) für den Timer w SWING-Taste für die Einstellung des Luftstroms (Das Symbol für die Betriebsart HEIZEN ist nur bei den Modellen AY-A07BE/AY-A09BE/AY-A12BE vorhanden) D-5 e BETRIEBSARTENSYMBOLE

: HEIZEN : TROCKNEN (nur bei AY-A07BE/AY-A09BE/AY-A12BE) r LÜFTERGESCHWINDIGKEITSSYMBOLE : AUTO : Manuelle Einstellung t ANZEIGE: TEMPERATUR UND TIMER-

y SENDE-SYMBOL u ANZEIGE: TIMER EIN / TIMER AUS Zeigt die Einstellung: Timer Ein oder Aus an.

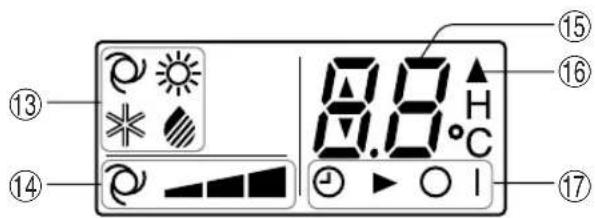

DIE FLÜSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

(Das Symbol für die Betriebsart HEIZEN ist nurbei den Modellen AY-A07BE/AY-A09BE/AY-A12BEvorhanden)

MODE DISPLAY MODE FAN1H SWING CANCEL TEMP. TEMP. FAN TIMER1 Batterieabdeckung auf derRückseite der Fernbedienungabnehmen. Legen Sie Batterien in dasBatteriefach ein; achten Siedabei auf die richtigeAusrichtung der

/ —Polarität.• Auf dem Display werdenLinien angezeigt, wenn dieBatterien richtig eingelegtwurden. Batterieabdeckung wiederanbringen.

VERWENDUNG DER FERNBEDIENUNG

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterienaustauschen.• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäßfunktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30Sekunden wieder ein.• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerätüber einen längeren Zeitraum hinweg nicht benutzen. Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.
• Stellen Sie sicher, dass sich zwischender Fernbedienung und dem Gerätkeine Vorhänge oder anderereGegenstände befinden.• Die Fernbedienung funktioniert auseiner Entfernung von bis zu 7 Metern.

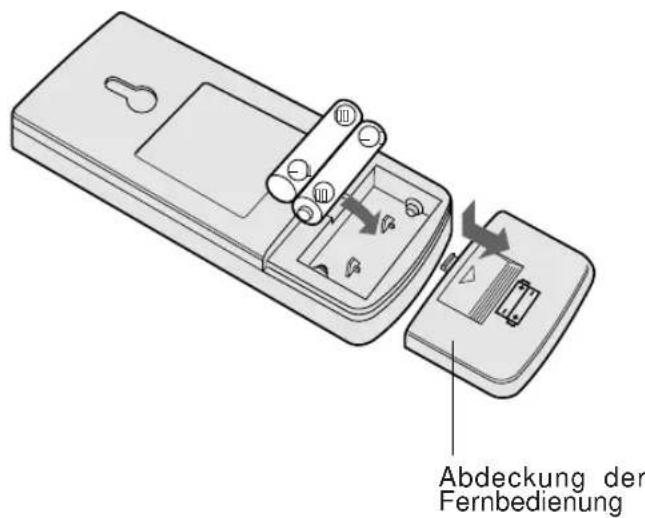

EINLEGEN DER BATTERIEN

Verwenden Sie zwei AAA (R03)-Batterien.

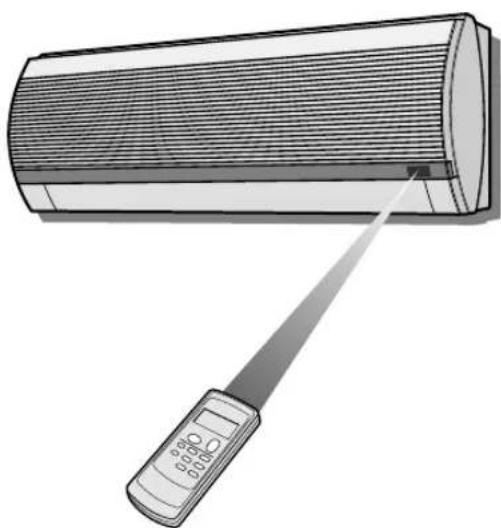

DIE VERWENDUNG DER FERNBEDIENUNG

Abdeckung derFernbedienung

−DEUTSCH D-7 VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Gardinen.

• Die Benutzung einer leichtentzündlichen Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.

• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum benutzten Gerätes gesendeten Signale beeinflusst werden.

• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.Drücken Sie zur Einstellung der gewünschten Temperatur die THER- MOSTAT-Taste. AUTO/TROCKENBETRIEB Die Temperatur kann in 1°C-Stufen innerhalb eines Bereiches von 2°C höher oder 2°C niedriger als die von der Kli- maanlage automatisch bestimmten Temperatur geändert werden.

KÜHLBETRIEB (HEIZBETRIEB

am AY-A07BE/AY-A09BE/AY-A12BE ) MODUS Die Temperatur kann innerhalb eines Bereiches von 18 bis 32°C einge-stellt werden.

GRUNDLAGEN DES BETRIEBS

Drücken Sie die EIN/AUS-Taste, um den Betrieb zu starten.

• Die rote BETRIEBSANZEIGELEUCHTE

) am Gerät leuchtet.

HEIZENsteht nur für die Modelle AY-A07BE/ AY-A09BE/AY-A12BE zur Verfügung) Drücken Sie zum Auswählen des Betriebsmodus die MODE-Taste.

AUTO HEIZEN KÜHLEN TROCKNEN

TEMP. TEMP. FAN TIMER Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die FAN-Taste.

AUTO SCHWACH NIEDRIG HOCH

• Im TROCKEN-Modus ist die Lüfter- geschwindigkeit auf AUTO voreingestellt und kann nicht verändert werden. Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN/AUS-Taste.

• Die rote BETRIEBSANZEIGELEUCHTE

) am Gerät erlischt.DEUTSCH D-9 Automatischer Betrieb Betrieb Thermostateinstellung Unter 21°C HEIZEN 23°C 21°C-24°C TROCKEN Raumtemperatur zu Beginn

Über 28°C KÜHLEN 26°C Automatischer Betrieb Betrieb Thermostateinstellung Unter 24°C TROCKEN Raumtemperatur zu Beginn

TIPPS ZUR BETRIEBSART AUTO

Im AUTO-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt. Betriebsarten und Temperatur-Einstellungen für die Modelle AH-A07BE/AH-A09BE/AH-A12BE Betriebsarten und Temperatur-Einstellungen für die Modelle AY-A07BE/AY-A09BE/AY-A12BE Raumtemp. zu Beginn des Betriebes Raumtemp. zu Beginn des Betriebes

TIPPS ZUR LÜFTERDREHZAHL-LAMPE

Während des Betriebes leuchtet die Lüfterdrehzahllampe in 3 Stufen (2 Stufen für Trocken- Betrieb) auf dem Anzeigenfeld der Einheit zur Anzeige der Lüfterdrehzahl auf. Wenn die Lüfterdrehzahl auf Wenn die Lüfterdrehzahl auf automatisch gestellt wurde manuell gestellt wurde Sanfte Drehzahl Niedrige Drehzahl Hohe Drehzahl Die Auto-Lüfterdrehzahllampe(AUTO FAN SPEED) leuchtet auf. Zum Abschalten der Lüfterdrehzahllampe die DISPLAY-Taste drücken. DISPLAY MODEFAN1HSWINGCANCELBetriebsarten KÜHLEN und TROCKEN Horizontaler Luftstrom Betriebsart HEIZEN (nur bei AY-A07BE/AY-A09BE/AY-A12BE) Diagonaler Luftstrom D-10

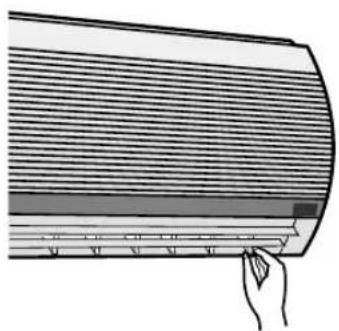

EINSTELLUNG DER RICHTUNG DES LUFTSTROMS

VERTIKALER LUFTSTROM Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Betriebsarten KÜHLENund TROCKENBetriebsart HEIZEN (nur beiAY-A07BE/AY-A09BE/AY-A12BE)Der Einstellbereich istkleiner als der SWING-Bereich, um ein Tropfendes Kondenswasserszu vermeiden.Der Bereich ist groß,damit der Luftstromdirekt auf den Bodengerichtet werden kann. Halten Sie die waagerechten Einstellungslamellen wie neben- stehend gezeigt fest, und stellen Sie die Luftstromrichtung ein. Drücken Sie einmal die SWING- Taste auf der Fernbedienung.

• Die Lamellen für den vertikalen Luftstrom ändern kontinuierlich ihren Winkel. Drücken Sie die SWING-Taste noch einmal, sobald sich die senkrechten Einstellungslamellen in der gewünschten Position befinden.

Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches.

• Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerätes automatisch wieder eingestellt. Einstellbereich HORIZONTALER LUFTSTROM VORSICHT Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungslamellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgeführt wird.

• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLEN oder TROCKEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.DEUTSCH D-11

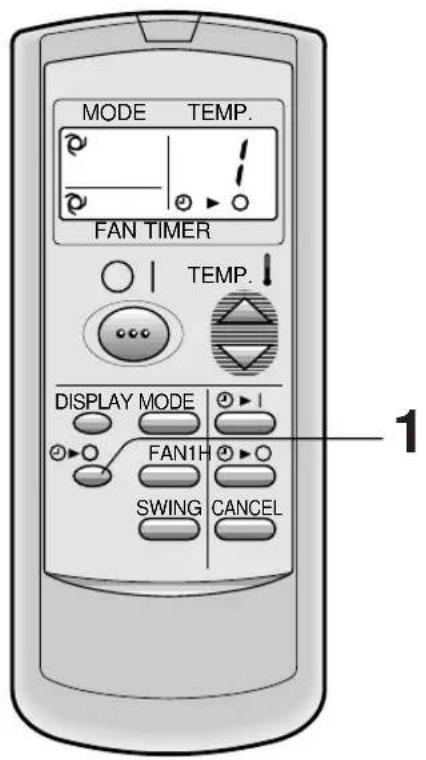

Drücken Sie den EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER.

• Das Fernbedienungsgerät zeigt “ ” an.• Die orange ZEITSCHALTER-Lampe ( ) am Gerätleuchtet auf.• Das Gerät beendet seinen Betrieb nach einer Stunde. DEAKTIVIEREN Drücken Sie die Abbruchttaste (CANCEL).
• Die orange ZEITSCHALTER-Lampe ( ) am Geräterlischt. Oder schalten Sie das Gerät durch Betätigung der EIN/AUS-Taste aus.
• Die rote BETRIEBSANZEIGELEUCHTE ( ) unddie orange ZEITSCHALTER-Lampe ( ) am Geräterlöschen.

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde. EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber demZEITSCHALTER EIN- und ZEITSCHALTER AUS -Betrieb Priorität.• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, währenddas Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvoreingestellten Bedingungen.• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betrieb nehmen möchten, müssen Siewährend des Betriebes noch einmal den EIN-STUNDEN-AUSSCHALT-ZEITSCHALTERdrücken. MODE

DISPLAY MODEFAN1HSWINGCANCELTEMP.TEMP.FAN TIMERD-12

Die Einheit schaltet sich entsprechend Ihren Einstellungen automatisch ab.Die Timer-Dauer kann von minimal 0.5 Std. (30 Minuten) bis zu 12 Std. eingestelltwerden.Bis zu 9.5 Std. kann in Stufen von 0.5 Std. (30 Minuten), und von 10 bis 12 Std. inStufen von 1 Std. eingestellt werden.

BETRIEB MIT DEM ZEITSCHALTER

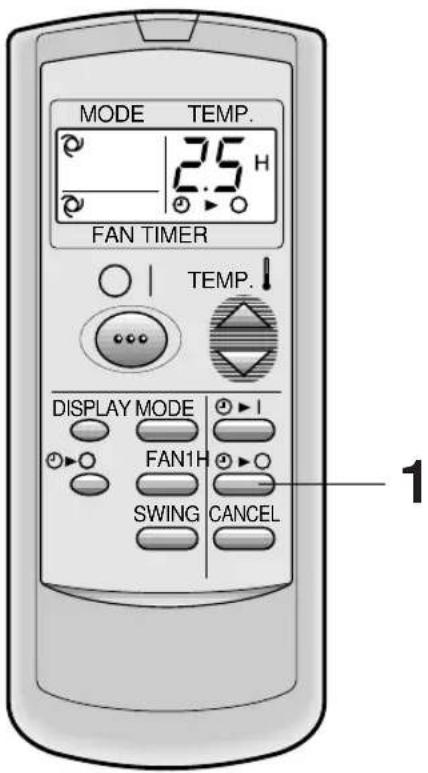

AUSSCHALTZEIT Wenn der AUSSCHALTZEIT-Moduseingestellt ist, wird die Temperatur automatischeingestellt, um zu verhindern, dass es imRaum extrem warm oder zu kalt wird, währendSie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KÜHLEN/TROCKEN:

• Wenn das Klimagerät eine Stunde gelaufen ist,erhöht sich die Temperatur-Einstellung imVergleich zur ursprünglichen Thermostat-Einstellung um 1°C. BETRIEBSART HEIZEN: (nur für die Modelle AY-A07BE/AY-A09BE/AY-A12BE)• Wenn das Klimagerät eine Stunde gelaufen ist,verringert sich die Temperatur-Einstellung imVergleich zur ursprünglichen Thermostat-Einstellung um 3°C.DEAKTIVIEREN DESZEITSCHALTER-MODUSTIPPS ZUM BETRIEB MITVORGEGEBENER AUSSCHALTZEITRichten Sie die Fernbedienung auf dasSignalempfangsfenster an der Einheit. Drücken Sie die Zeitschalter-Taste (TIMER OFF) ) und stellen Sie die gewünschte Zeit ein.
• Die Zeiteinstellung ändert sich beim Drückender Taste wie folgt:Halten Sie für eine schnelle Einstellung die Tastegedrückt.• Die orange ZEITSCHALTER-Lampe ( am Gerät leuchtet auf.• Beim Empfangen des Signals erzeugt dasGerät einen Piepton.• Die Zeiteinstellung wird heruntergezählt, umdie verbleibende Zeit anzuzeigen. MODE

DISPLAY MODEFAN1HSWINGCANCELTEMP.TEMP.FAN TIMER

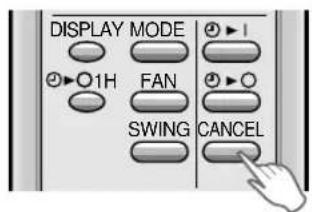

DISPLAY MODE FAN1H SWING CANCEL Drücken Sie die Abbruchtaste (CANCEL)für den Timer. Die orange ZEIT-SCHALTER-Lampe ( ) am Gerät erlischt.ÄNDERN DER EINSTELLUNGDrücken Sie die Timer-Taste, die Sie ändernwollen (TIMER OFF oder TIMER ON) undändern Sie die Zeiteinstellung. 0.5H 1.0H 1.5H 10H 11H 12H Beispiel: Wenn Sie den Ablauf 2.5Std. später stoppen wollen.DEUTSCH D-13 Die Einheit wird entsprechend Ihren Einstellungen automatisch einschalten.Die Timer-Dauer kann von minimal 0.5 Std. (30 Minuten) bis zu 12 Std. eingestelltwerden.Bis zu 9.5 Std. kann in Stufen von 0.5 Std. (30 Minuten), und von 10 bis 12 Std. inStufen von 1 Std. eingestellt werden. EINSCHALTZEIT

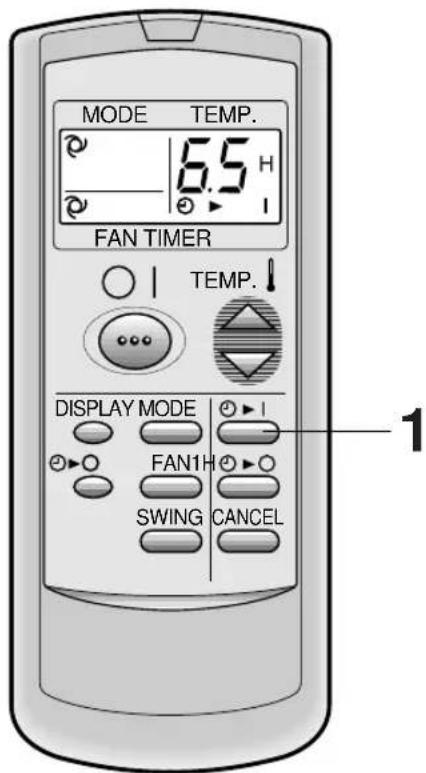

Richten Sie die Fernbedienung auf das Empfänger-fenster am Gerät Drücken Sie die Zeitschalter-Taste (TIMER ON)

• Die Zeiteinstellung ändert sich beim Drückender Taste wie folgt:Halten Sie für eine schnelle Einstellung die Taste gedrückt.• Die orange ZEITSCHALTER-Lampe ( ) amGerät leuchtet auf.• Beim Empfangen des Signals erzeugt das Geräteinen Piepton.• Die Zeiteinstellung wird heruntergezählt, um dieverbleibende Zeit anzuzeigen.Wählen Sie Betriebsart, Temperatur und Lüfter-drehzahl wie gewünscht.• Wenn Sie zusammen mit dem Zeitschalter(TIMER ON) die Temperatur einstellen, wird dieseim Display 5 Sekunden lang angezeigt, und dannkehrt das Display wieder zur Zeitanzeige zurück.• Wenn Sie die Einstellung nicht ändern, arbeitetdie Einheit mit der letzten Einstellung.• Das Gerät schaltet sich vor der eingestelltenZeit ein, und sorgt dafür, dass die gewünschteRaumtemperatur zur programmierten Zeiterreicht wird. (Weckfunktion)HINWEISE FÜR TIMER-EINSTELLUNG UND -BETRIEB• Die letzte Timer-Einstellung wird gespeichert und auf dem Display der Fernbedienung beider Einstellung des Abschalt- oder Einschalt-Timers als nächste Zeit angezeigt.• Der Abschalt- und Einschalt-Timer können nicht zusammen eingestellt werden.Die letzte Timer-Einstellung wird aktiviert.• Wenn der 1-Std.-Abschalt-Timer gesetzt wurde, kann weder der Abschalt- noch derEinschalt-Timer gesetzt werden.• Wenn der 1-Std.-Abschalt-Timer während des Abschalt- oder Einschalt-Timer-Betriebesgesetzt wird, wird der Abschalt- oder Einschalt-Timer beendet. MODE DISPLAY MODEFAN1HSWINGCANCELTEMP.TEMP.FAN TIMERBeispiel: Wenn Sie nach 6.5Std. die gewün-schte Raumtem-peratur habenwollen. 0.5H 1.0H 1.5H 10H 11H 12HD-14 HILFSBETRIEB Verwenden Sie diesen Modus, wenn die Fernbedienung nicht zur Verfügung steht. EINSCHALTEN Heben Sie die Frontplatte des Geräts ab und drücken Sie den AUX.- Knopf auf dem Bedienfeld.

• Die rote BETRIEBSANZEIGELEUCHTE ( ) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTO-Modus.

• Die Lüftergeschwindigkeit und Temperatur- Einstellung sind auf AUTO gestellt. AUSSCHALTEN Drücken Sie noch einmal den AUX.-Knopf auf dem Bedienfeld.

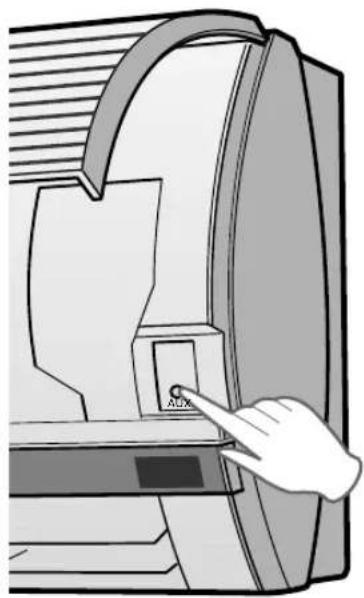

• Die rote BETRIEBSANZEIGELAMPE ( ) am Gerät erlischt. HINWEIS: Wenn Sie den AUX.-Knopf während des Normalbetriebes drücken, schaltet sich das Gerät aus. WAHLAUSSTATTUNG Luftreinigungsfilter Während des Betriebes des Klimagerätes reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab. Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen. Der Wegwerffilter sollte ungefähr alle 3~6 Monate ausgetauscht werden. Die Filter sind bei Ihrem Fachhändler erhältlich. Typ AZ-F900B AUX.DEUTSCH WARTUNG D-15 REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG VORSICHT

• Wischen Sie beide mit einem weichen Tuch ab.

• Verspritzen oder verschütten Sie kein Wasser direkt über den Geräten, da dies einen elektrischen Schlag verursachen oder die Geräte beschädigen könnte.

• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel. VORSICHT Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab, oder schalten Sie den Leistungsschalter aus.

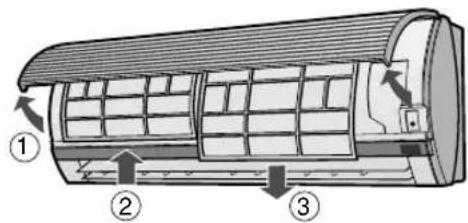

REINIGUNG DER FILTER

Die Luftfilter sollten alle zwei Wochen gereinigt werden.

1 Heben Sie die Öffnungsklappe an. 2 Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu lösen. 3 Ziehen Sie die Filter nach unten heraus.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

1 Setzen Sie die Filter wieder in die Ursprungs- positionen ein. 2 Schließen Sie die Frontplatte. 3 Drücken Sie fest auf die Mitte der Klappe, damit sie in ihre Position einrastet.

WARTUNG NACH ENDE DER

Betreiben Sie die Einheit im Kühlbetriebmit einer Temperatureinstellung von32 °C über einen halben Tag lang, damitder Mechanismus vollständig durchge-trocknet wird. Beenden Sie den Betrieb und trennenSie das Gerät vom Netz ab. SchaltenSie den Leistungsschalter aus, fallsSie einen solchen ausschließlich fürdas Klimagerät installiert haben. Reinigen Sie die Filter und setzenSie sie anschließend wieder ein.

Stellen Sie sicher, dass die Luftfiltersauber sind. Stellen Sie sicher, dass wederLufteinlass noch Luftauslassblockiert werden. VORSICHT

Kontrollieren Sie das Befestigungdes Außengeräts regelmäßig aufVerschleiß und vergewissern Siesich, dass es fest angebracht ist.

2DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICHT Überprüfen Sie, ob die Batterien der Fernbe- dienung alt oder schwach sind. Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung dabei auf das Empfängerfenster des Gerätes richten. Überprüfen Sie, ob die Batterien mit der richtigen Polarität in die Fernbe- dienung eingelegt worden sind. D-16

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin

Das Gerät läuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät läuft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betrieb nehmen.

DAS GERÄT LIEFERT KEINE WARMLUFT

(Modelle AY-A07BE/AY-A09BE/AY-A12BE) Das Gerät heizt vor oder enteist. KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen. Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen.

DAS GERÄT ARBEITET NICHT

Überprüfen Sie, ob der Leistungoschalter gefallen oder die Sicherung herausgesprungen ist. DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICHT WIRKUNGSVOLL Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung. Überprüfen Sie das Außen-gerät, umsicherzustellen, dass wederLufteinlass noch Luft-auslass aufirgendeine Weise blockiert sind. Stellen Sie sicher, dass das Thermostat richtig eingestellt ist. Stellen Sie sicher, dass alle Fenster und Türen fest ver- schlossen sind. Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Tempe-ratur möglicherweise nicht erreicht werden. GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben. SCHWINGERÄUSCHE Bei den sanften Schwinggeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel. WASSERDAMPF

• Beim Betrieb im KÜHLEN- oder TROCKEN-Modus kann am Luftauslass manchmal Wasserdampf sichtbar werden. Grund dafür ist der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft.

• Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außengerät ausfließen. (Nur bei den Modellen AY-A07BE/AY-A09BE/AY- A12BE) Bitte rufen Sie einen Kundendienst, wenn die BETRIEBSANZEIGELEUCHTE und die TIMER- LEUCHTE auf dem Anzeigefeld blinken. Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.FRANÇAIS F-1 Nous vous remercions de l’achat d’un climatiseur SHARP. Lire attentivement ce manuelavant d’utiliser l’appareil.• PRECAUTIONS ...........................................F-1• AUTRES REMARQUES SURLE FONCTIONNEMENT..............................F-3• CONSEILS SUR LES ECONOMIESD’ENERGIE .................................................F-3• NOMENCLATURE .......................................F-4• UTILISATION DE LA TELECOMMANDE ....F-6• FONCTIONNEMENT DE BASE ..................F-8• AJUSTER LA DIRECTION DU DEBITD’AIR............................................................F-10
