BEDIENUNGSANLEITUNG BH777FTE HONEYWELL

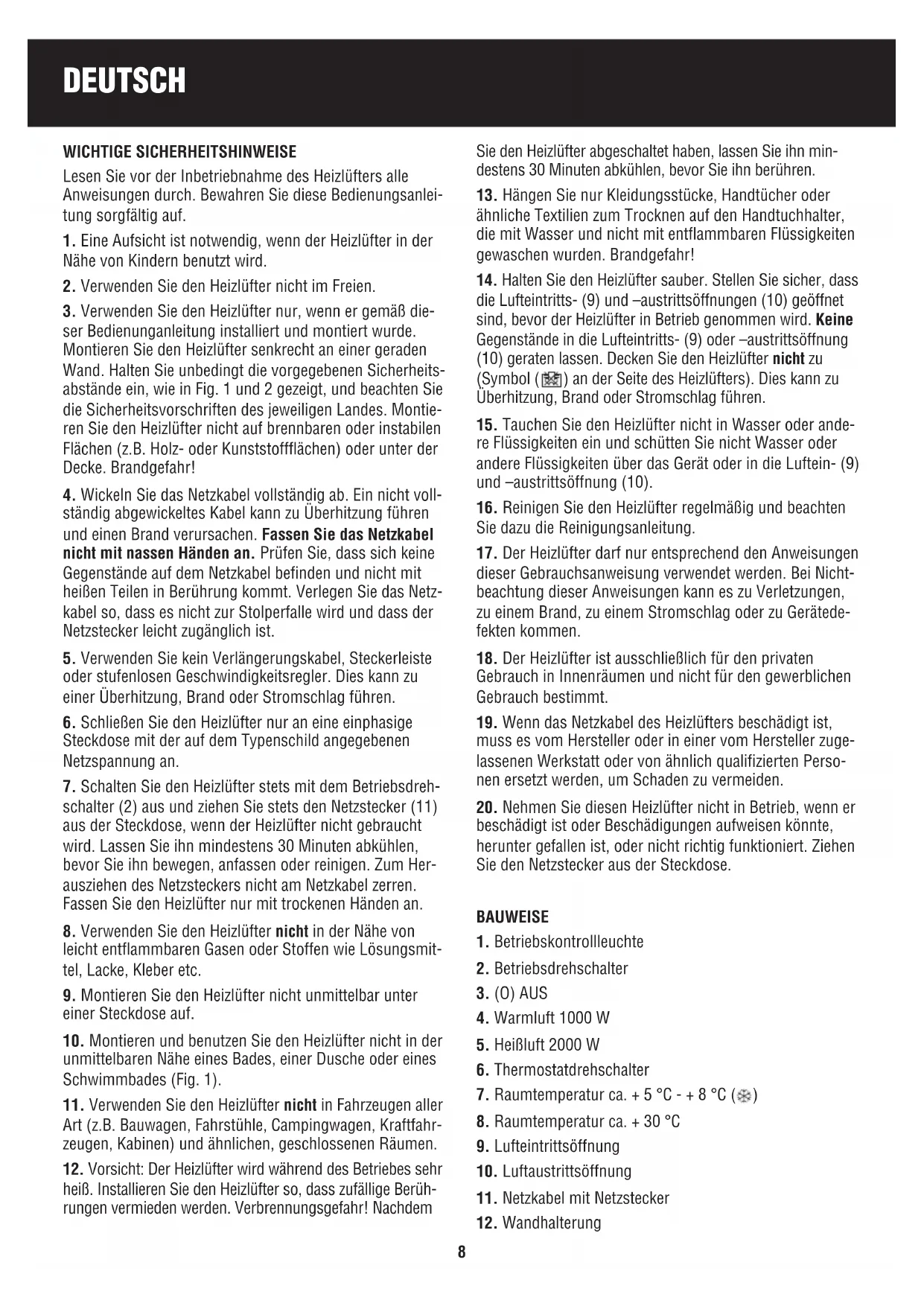

WICHTIGE SICHERHEITSHINWEISE Lesen Sie vor der Inbetriebnahme des Heizlüfters alle Anweisungen durch. Bewahren Sie diese Bedienungsanlei- tung sorgfältig auf.

1. Eine Aufsicht ist notwendig, wenn der Heizlüfter in der

Nähe von Kindern benutzt wird.

2. Verwenden Sie den Heizlüfter nicht im Freien.

3. Verwenden Sie den Heizlüfter nur, wenn er gemäß die-

ser Bedienunganleitung installiert und montiert wurde. Montieren Sie den Heizlüfter senkrecht an einer geraden Wand. Halten Sie unbedingt die vorgegebenen Sicherheits- abstände ein, wie in Fig. 1 und 2 gezeigt, und beachten Sie die Sicherheitsvorschriften des jeweiligen Landes. Montie- ren Sie den Heizlüfter nicht auf brennbaren oder instabilen Flächen (z.B. Holz- oder Kunststoffflächen) oder unter der Decke. Brandgefahr!

4. Wickeln Sie das Netzkabel vollständig ab. Ein nicht voll-

ständig abgewickeltes Kabel kann zu Überhitzung führen und einen Brand verursachen. Fassen Sie das Netzkabel nicht mit nassen Händen an. Prüfen Sie, dass sich keine Gegenstände auf dem Netzkabel befinden und nicht mit heißen Teilen in Berührung kommt. Verlegen Sie das Netz- kabel so, dass es nicht zur Stolperfalle wird und dass der Netzstecker leicht zugänglich ist.

5. Verwenden Sie kein Verlängerungskabel, Steckerleiste

oder stufenlosen Geschwindigkeitsregler. Dies kann zu einer Überhitzung, Brand oder Stromschlag führen.

6. Schließen Sie den Heizlüfter nur an eine einphasige

Steckdose mit der auf dem Typenschild angegebenen Netzspannung an.

7. Schalten Sie den Heizlüfter stets mit dem Betriebsdreh-

schalter (2) aus und ziehen Sie stets den Netzstecker (11) aus der Steckdose, wenn der Heizlüfter nicht gebraucht wird. Lassen Sie ihn mindestens 30 Minuten abkühlen, bevor Sie ihn bewegen, anfassen oder reinigen. Zum Her- ausziehen des Netzsteckers nicht am Netzkabel zerren. Fassen Sie den Heizlüfter nur mit trockenen Händen an.

8. Verwenden Sie den Heizlüfter nicht in der Nähe von

leicht entflammbaren Gasen oder Stoffen wie Lösungsmit- tel, Lacke, Kleber etc.

9. Montieren Sie den Heizlüfter nicht unmittelbar unter

einer Steckdose auf.

10. Montieren und benutzen Sie den Heizlüfter nicht in der

unmittelbaren Nähe eines Bades, einer Dusche oder eines Schwimmbades (Fig. 1).

11. Verwenden Sie den Heizlüfter nicht in Fahrzeugen aller

Art (z.B. Bauwagen, Fahrstühle, Campingwagen, Kraftfahr- zeugen, Kabinen) und ähnlichen, geschlossenen Räumen.

12. Vorsicht: Der Heizlüfter wird während des Betriebes sehr

heiß. Installieren Sie den Heizlüfter so, dass zufällige Berüh- rungen vermieden werden. Verbrennungsgefahr! Nachdem Sie den Heizlüfter abgeschaltet haben, lassen Sie ihn min- destens 30 Minuten abkühlen, bevor Sie ihn berühren.

13. Hängen Sie nur Kleidungsstücke, Handtücher oder

ähnliche Textilien zum Trocknen auf den Handtuchhalter, die mit Wasser und nicht mit entflammbaren Flüssigkeiten gewaschen wurden. Brandgefahr!

14. Halten Sie den Heizlüfter sauber. Stellen Sie sicher, dass

die Lufteintritts- (9) und –austrittsöffnungen (10) geöffnet sind, bevor der Heizlüfter in Betrieb genommen wird. Keine Gegenstände in die Lufteintritts- (9) oder –austrittsöffnung (10) geraten lassen. Decken Sie den Heizlüfter nicht zu (Symbol ( ) an der Seite des Heizlüfters). Dies kann zu Überhitzung, Brand oder Stromschlag führen.

15. Tauchen Sie den Heizlüfter nicht in Wasser oder ande-

re Flüssigkeiten ein und schütten Sie nicht Wasser oder andere Flüssigkeiten über das Gerät oder in die Luftein- (9) und –austrittsöffnung (10).

16. Reinigen Sie den Heizlüfter regelmäßig und beachten

Sie dazu die Reinigungsanleitung.

17. Der Heizlüfter darf nur entsprechend den Anweisungen

dieser Gebrauchsanweisung verwendet werden. Bei Nicht- beachtung dieser Anweisungen kann es zu Verletzungen, zu einem Brand, zu einem Stromschlag oder zu Gerätede- fekten kommen.

18. Der Heizlüfter ist ausschließlich für den privaten

Gebrauch in Innenräumen und nicht für den gewerblichen Gebrauch bestimmt.

19. Wenn das Netzkabel des Heizlüfters beschädigt ist,

muss es vom Hersteller oder in einer vom Hersteller zuge- lassenen Werkstatt oder von ähnlich qualifizierten Perso- nen ersetzt werden, um Schaden zu vermeiden.

20. Nehmen Sie diesen Heizlüfter nicht in Betrieb, wenn er

beschädigt ist oder Beschädigungen aufweisen könnte, herunter gefallen ist, oder nicht richtig funktioniert. Ziehen Sie den Netzstecker aus der Steckdose. BAUWEISE

1. Betriebskontrollleuchte

2. Betriebsdrehschalter

6. Thermostatdrehschalter

7. Raumtemperatur ca. + 5 °C - + 8 °C ( )

8. Raumtemperatur ca. + 30 °C

9. Lufteintrittsöffnung

10. Luftaustrittsöffnung

11. Netzkabel mit Netzstecker

13. Öffnung für Wandhalterung

14. Halterung für Handtuchhalter

15. Plastikhalterung

ERSTE INBETRIEBNAHME

1. Lesen Sie vor der Inbetriebnahme des Heizlüfters alle

2. Packen Sie den Heizlüfter und das Netzkabel aus, entfer-

nen Sie alle Verpackungsmaterialien und entsorgen Sie diese umweltgerecht.

3. Montieren Sie den Heizlüfter gemäß den Anweisungen

unter „Wandmontage“, bevor Sie ihn in Betrieb nehmen. WANDMONTAGE

1. Montieren Sie den Heizlüfter senkrecht an einer geraden

Wand. Halten Sie unbedingt die vorgegebenen Sicherheits- abstände ein, wie in Fig. 1 und 2 gezeigt, und beachten Sie die Sicherheitsvorschriften des jeweiligen Landes. Montie- ren Sie den Heizlüfter nicht auf brennbaren oder instabilen Flächen (z.B. Holz- oder Kunststoffflächen) und nicht unter der Decke. Brandgefahr!

2. Verwenden Sie die Wandhalterung (12) als Bohrscha-

blone, zeichnen Sie zwei Löcher an und bohren Sie die Löcher in die Wand.

3. Stecken Sie die beiden Dübel in die Löcher und befesti-

gen Sie die Wandhalterung (12) mit den beiden langen Schraube an der Wand. Achten Sie darauf, dass sich das waagerechte Loch der Wandhalterung links befindet und das senkrechte Loch auf der rechten Seite und dass die Einkerbung nach oben zeigt. Prüfen Sie, dass die Wandhal- terung sicher an der Wand befestigt ist.

4. Hängen Sie den Heizlüfter auf die Wandhalterung (12).

Achten Sie darauf, dass er sicher in der Auskerbung der Wandhalterung (12) einrastet. Richten Sie das Loch in der Wandhalterung und in der Öffnung aufeinander aus und sichern Sie den Heizlüfter mit der mittellangen Schraube an der Wandhalterung (12).

5. Prüfen Sie, dass der Heizlüfter fest montiert ist, und

nicht herunterfallen kann.

MONTAGE DES HANDTUCHHALTERS

1. Schieben Sie den Metallbügel (16) in die Plastikhalte-

2. Richten Sie das Loch in der Plastikhalterung (15) und

im Metallbügel (16) aufeinander aus und sichern Sie die beiden Teile mit der kurzen Schraube.

3. Schieben Sie die Plastikhalterung (15) in die Halterung

(14) auf der Rückseite des Heizlüfter, bis sie hörbar einrastet.

4. Prüfen Sie, dass die Plastikhalterung (15) sicher befes-

tigt ist, sich nicht lösen und herunterfallen kann. BETRIEBSANLEITUNG

1. Prüfen Sie, dass der Betriebsdrehschalter (2) in der

Position AUS (3) ist. Stecken Sie den Netzstecker in die Steckdose. Fassen Sie das Netzkabel nicht mit nassen Händen an.

2. Stellen Sie sicher, dass die Lufteintritts- (9) und –aus-

trittsöffnung (10) nicht zugedeckt sind und dass keine Gegenstände hineingeraten sind. Die Lufteintritts- (9) und –austrittsöffnung (10) müssen während des Betriebes immer frei sein.

3. Bevor Sie den Heizlüfter anfassen, bewegen oder reini-

gien, drehen Sie den Betriebsdrehschalter (2) auf AUS (3) und ziehen Sie den Netzstecker aus der Steckdose.

4. Drehen Sie den Betriebsdrehschalter (2) auf die

gewünschte Betriebstufe: Warmluft 1000 W (4) Heißluft 2000 W (5) Die Betriebskontrollleuchte (1) leuchtet auf. Wenn der Betriebsdrehschalter (2) auf der Position Heißluft 2000 W (5) steht, können Sie ihn nicht im Uhrzeigersinn weiter drehen sondern nur gegen den Uhrzeigersinn.

5. Wenn der Handtuchhalter montiert ist, reduziert sich die

Heizleistung automatisch auf 1000 W. Thermostatdrehschalter

1. Wenn Sie den Heizlüfter in der Position Warmluft (4) oder

Heißluft (5) betreiben, drehen Sie den Thermostatdrehschal- ter (6) im Uhrzeigersinn auf die höchste Position (8).

2. Wenn die gewünschte Raumtemperatur erreicht ist, dre-

hen Sie den Thermostatdrehschalter (6) gegen den Uhrzei- gersinn, bis Sie in „Klick“ hören. Jetzt schaltet der Heizlüf- ter den Betrieb aus.

3. Drehen Sie nun den Thermostatdrehschalter (6) wieder

„ein wenig“ im Uhrzeigersinn. Der Heizlüfter wird den Heizbetrieb nun automatisch ein- und ausschalten und die gewünschte Raumtemperatur aufrecht erhalten.

4. Je weiter Sie den Thermostatdrehschalter im Uhrzeiger-

sinn drehen, desto höher wird die Raumtemperatur. Die höchste Position entspricht einer Raumtemperatur von ca. 30 °C. Die niedrigste Position ( ) (7) entspricht einer Raumtemperatur von ca. 5 bis 8 °C.

5. Es ist normal, dass der Thermostat bei einer Raumtem-

peratur von über 30 °C den Heizlüfter nicht einschaltet.

6. Ist die Raumtemperatur niedriger als 5 bis 8 °C, wird

der Heizlüfter so lange heizen, bis die Raumtemperatur über 5 bis 8 °C angestiegen ist.DEUTSCH

7. Wenn der Thermostatdrehschalter (6) auf der höchsten

Position (8) steht, können Sie ihn nicht im Uhrzeigersinn weiter drehen sondern nur gegen den Uhrzeigersinn. Überhitzungsschutz

1. Der Heizlüfter ist mit einem Überhitzungsschutz ausge-

stattet, der den Heizlüfter automatisch bei einer Überhit- zung ausschaltet.

2. Drehen Sie den Betriebsdrehschalter (2) auf AUS (3)

und ziehen Sie den Netzstecker aus der Steckdose.

3. Lassen Sie den Heizlüfter nun mindestens 30 Minuten

4. Entfernen Sie jetzt ggf. Gegenstände in oder vor der

Luftein- (9) oder –austrittsöffnung (10), oder reinigen Sie mit einem Staubsauger die Öffnungen, die den fehlerhaften Betrieb oder die Überhitzung ausgelöst haben. Sind außer- dem im Inneren des Heizlüfters starke Staubablagerun- gen zu erkennen, lassen Sie bitte das Gerät bei einer Servicestelle reinigen.

5. Nehmen Sie den Heizlüfter wieder in Betrieb, wie unter

„Betriebsanleitung“ beschrieben.

REINIGUNG, WARTUNG, ENTSORGUNG

Wir empfehlen, den Heizlüfter regelmäßig zu reinigen. Um die Funktion des Heizlüfters nicht zu beeinträchtigen, befolgen Sie bitte die Anweisungen für Reinigung und Wartung. Reinigung

1. Bevor Sie mit der Reinigung beginnen, drehen Sie den

Betriebsdrehschalter (2) auf AUS (3) und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie den Heizlüfter mindestens 30 Minuten abkühlen.

2. Nehmen Sie den Heizlüfter von der Wandhalterung. Rei-

nigen Sie die Lufteintritts- (9) und –austrittsöffnung (10) mit einem Staubsauger, um den Staub vom Motor und Heizelement zu entfernen.

3. Reinigen Sie den Heizlüfter außen mit einem weichen,

4. Nehmen Sie den Heizlüfter wieder in Betrieb, wie unter

„Wandmontage“ und „Betriebsanleitung“ beschrieben. Wartung

1. Der Heizlüfter muss nicht besonders gewartet werden,

mindestens jedoch zweimal im Jahr.

2. Falls der Heizlüfter repariert werden muss, kontaktieren

Sie in jedem Fall einen autorisierten Fachbetrieb. Entsorgung Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sam- melpunkt für das Recycling von elektrischen und elektroni- schen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Pro- duktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch fal- sches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produk- tes erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Diese Vorschrift ist nur gültig für Mitgliedstaaten der EU. KAUFBEDINGUNG Der Käufer übernimmt als Kaufbedingung die Verantwor- tung für die richtige Verwendung und Pflege dieses KAZ- Produktes gemäß dieser Bedienungsanleitung. Der Käufer und Benutzer muss selbst beurteilen, wann und wie lange er dieses KAZ-Produkt benutzt.
