BEDIENUNGSANLEITUNG YAS-101, YAS-201 YAMAHA
BEDIENUNGSCANLEITUNG
BRUKSANVISNING

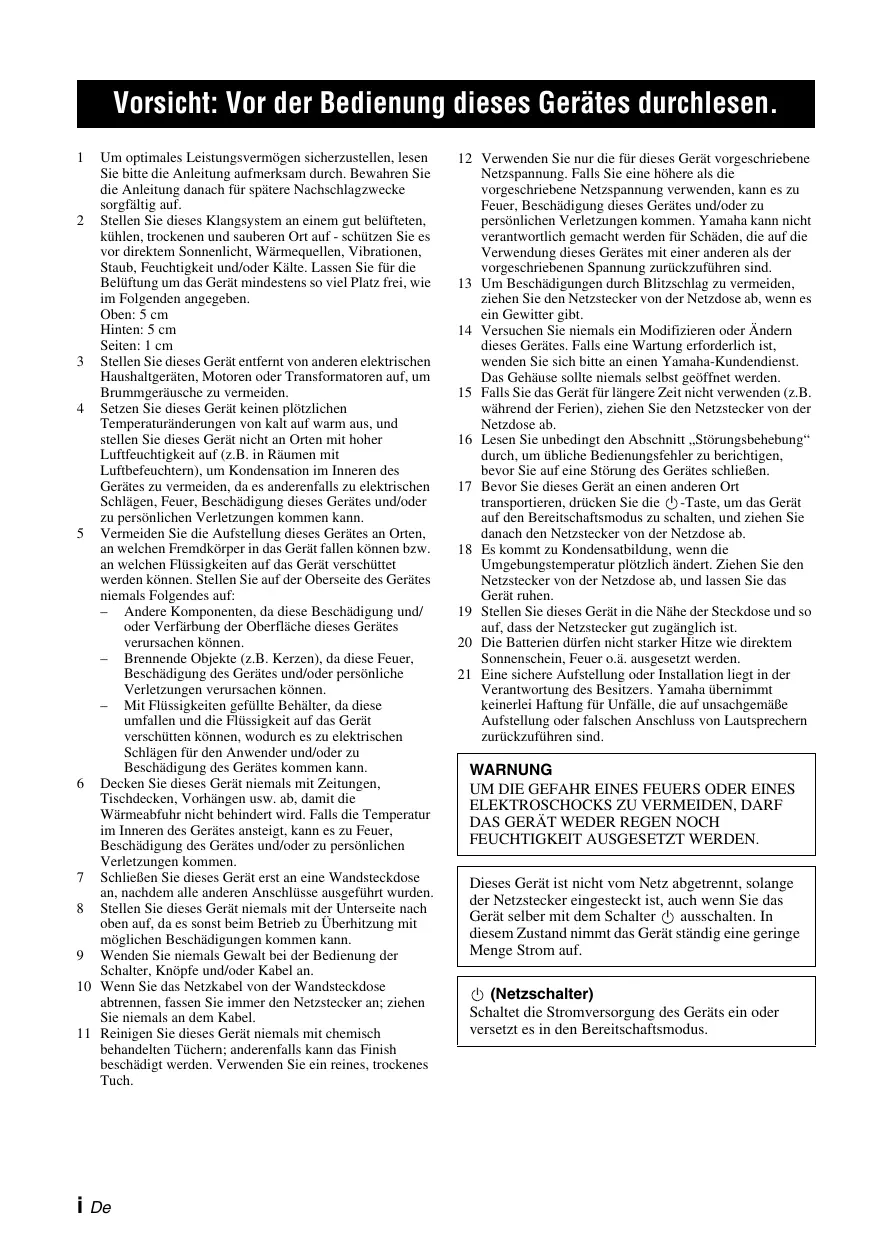

Vorsicht: Vor der Bedienung these Gerätes durchlesen.
1 Um optimales Leistungsvermögen sicherzustellen, lessen Sieitte die Anleitung aufmerksam durch.Bewahren Sie die Anleitung danach fur spate Nachschlagzwecke sorgfaltig auf.
2 Stellen Sie dieses Klangsystem an einem gut belufteten, kühlen, trockenen und sauberen Ort auf - schützen Sie es vor direktem Sonnenlicht, Wärmequellen, Vibrationen, Staub, Feuchtigkeit und/oder Kläte. Lassen Sie für die Belüfung um das Gerät mindestens so viel Platz frei, wie im Folgenden angegeben.
Oben: 5 cm
Hinten: 5 cm
Seiten: 1 cm
3 Stellen Sie thises Gerät entfern von anderen elektrischen Haushaltgeräten, Motoren oder Transformatoren auf, um Brummgeräusche zu vermeiden.
4 Setzen Sie这点 Gerät keinen plötzlichen Temperaturänderungen von kalt auf warm aus, und stellen Sie这点 Gerät nicht an Orten mit hoher Luftfeuchtigkeit auf (z.B. in Räumen mit Luftbefeuchtern), um Kondensation im Inneren des Gerätes zu vermeiden, da es anderenfalls zu elektrischen Schlagen, Feuer, Beschädigung这点 Gerätes und/oder zu personlichen Verletzungen kommt kann.
5 Vermeiden Sie die Aufstellung deses Gerätes an Orten, an welchen Fremdkörper in das Gerät fallen können bzw. an welchen Flüssigkeiten auf das Gerät verschüttet werden können. Stellen Sie auf der Oberseite des Gerätes niemals Folgenden auf:
Andere Komponenten, da diese Beschädigung und/oder Verfärbung der Oberfläche these Gerätes verursachen können.
Brennende Objekte (z.B. Kerzen), da diese Feuer, Beschäftigung des Gerätes und/oder persönliche Verletzungen verursachen können.
- Mit Flüssigkeiten gefüllte Behälter, da diese umfallen und die Flüssigkeit auf das Gerät verschüssen können, wodurch es zu elektrischen Schlägen für den Anwender und/oder zu Beschädigung des Gerätes kommt kann.
6 Decken Sie diese Gerät niemals mit Zeitungen, Tischdecken, Vorhängen usw. ab, damit die Wärmeabfuhr nicht befindet wird. Falls die Temperatur im Inneren des Gerätes ansteigt, kann es zu Feuer, Beschädigung des Gerätes und/oder zu persönlichen Verletzungen kommt.
7 Schlieben Sie这点es Gerät erst an eine Wandsteckdose an, nach dem alle anderen Anschlüsse ausgeführten wurden.
8 Stellen Sie thises Gerät niemals mit der Untersinne nach oben auf, da es sonst beim Betrieb zu Überhitzung mit möglichen Beschädigungen kommt kann.
9 Wenden Sie niemals Gewalt bei der Bedunension der Schalter, Knöpfe und/oder Kabel an.
10 Wenn Sie das Netzkabel von der Wandsteckdose abtrennen, fassen Sie immer den Netzstecker an; ziehen Sie niemals an dem Kabel.
11 Reinigen Sie thises Gerät niemals mit chemisch behandelten Tüchern; anderenfalls kann das Finish beschädigt werden. Verwenden Sie ein reines, trockenes Tuch.
12 Verwenden Sie nur die für diesen Gerät vorgeschriebene Netzspannung. Falls Sie eine höhere als die vorgeschriebene Netzspannung verwenden, kann es zu Feuer, Beschäftigung these Gerätes und/oder zu persönlichen Verletzungen kommt. Yamaha kann nicht verantwortlich gemacht werden für Schäden, die auf die Verwendung dieser Gerätes mit einer anderen als der vorgeschrieben Den Spansion zurückzuführen sind.
13 Um Beschädigungen durch Blitzschlag zu vermeiden, ziehen Sie den Netzstecker von der Netzdose ab, wenn es ein Gewitter gibt.
14 Versuchen Sie niemals ein Modifizieren oder Ändern thises Gerätes. Falls eine Wartung erforderlich ist, wenden Sie sich比亚e einen Yamaha-Kundendienst. Das Gehäuse sollte niemals selbst geöffnet werden.
15 Falls Sie das Gerät für längerere Zeit nicht verwenden (z.B. während der Ferien),ziehen Sie den Netzstecker von der Netzdose ab.
16 Lesen Sie unbedingt den Abschnitt „Störungsbehebung“ durch, um übliche Bedienungsfehler zu berichtigen, bevor Sie auf eine Störung des Gerätes schreiben.
17 Bevor Sie这点es Gerät an einen anderen Ort transportieren, drücken Sie die -Taste, um das Gerät auf den Bereitschaftsmodus zu schalten, und ziehen Sie danach den Netzstecker von der Netzdose ab.
18 Es kommt zu Kondensatbildung, wenn die Umgebungstemperatur plötzlich ändert. Ziehen Sie den Netzstecker von der Netzdose ab, und setzen Sie das Gerät ruhen.
19 Stellen Sie ces干涉 Gerat in die Nähre der Steckdose und so auf, dass der Netzstecker gut zugänglich ist.
20 Die Batterien dürfen nicht starker Hitze wie direktem Sonnenschein, Feuer o.ä. ausgesetzt werden.
21 Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers. Yamaha übernimmt keinerlei Haftung für Unfälle, die auf unsachgemäß Aufstellung oder falschen Anschluss von Laufsprechern zurrückzuführen sind.
WARNING
UM DIE GEAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTGIGEIT AUSGESETZ WERDEN.
Dieses Gerät ist nicht vom Netz abgetrennt, solange der Netzstecker eingesteckt ist, auch wenn Sie das Gerät selbst mit dem Schalter 山 ausschalten. In thisem Zustand nimmt das Gerät ständig eine geringe Menge Strom auf.
(Netzschalter)
Schaltet die Stromversorgung des Geräts ein oder versetzt es in den Bereitschaftsmodus.
INHALTSVERZEICHNIS
Der Lieferumfang. 2
Vorderseite 2
Aufstellen des Systems 3
Anschlisse 4
Bedienung 6
Tonwiedergabe nach ihren Vorgaben.....7
Zusätzliche Informationen 8

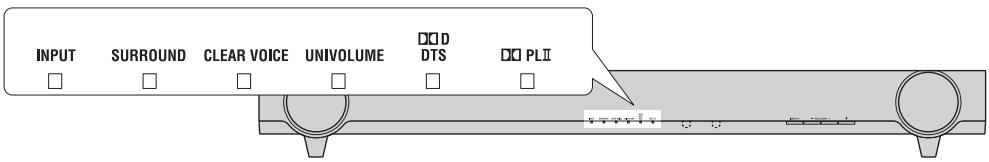

Bedienanzeigen des Gerats 11
Störungsbehebung 12
Technische Daten 14
Was mit diesen Gerät möglich ist
- Hochwertiger Surroundsound (AIR SURROUND XTREME) 7
- Klare Dialoge und Kommentare (Clear Voice) 7
- Einheitliche Lautstärke zwischen verschiedenen Kanälen, Sendungen, Werbung. (UniVolume) 7

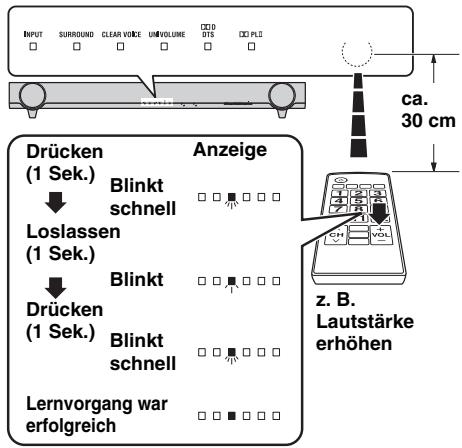

Bedieren des Geräts über die Fernsehfernbedienung (Lernfunktion der Fernsehfernbedienung) 9
Zu dieser Bedienungsanleitung
- In dieser Bedienungsanleitung werden Funktionen, die sowohl über das Bedienfeld als auch mit der Fernbedienung ausgeführten werden können, anhand der Fernbedienung erlautert.
Verweist auf einen Tipp für die Bedienung. Hinweise enthalten wichtige Informationen zu Sicherheit und Betrieb.
- These Bedienungsanleitung wurde vor der Produktion gedruckt. Design und Spezifikationen können sich aufgrund von Verbesserungen o.A.ändern. Bei Unterschieden zwischen Bedienungsanleitung und Produkt hat das Produkt Vorrang.
Hinweise zu Fernbedienungen und Batterien
- Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten auf die Fernbedienung geschüttet werden.
- Lassen Sie die Fernbedienung nicht fallen.
-
Belassen oder lagern Sie die Fernbedienung niemals an den folgenden Orten:
-
Orte mit hoher Luftfeuchtigkeit (z. B. in der Nähe eines Bads)
- Orte mit hohen Temperaturen (z. B. in der Höhe eines Ofens oder Heizgeräts)
- Orte mit extrem niedrigen Temperaturen
-
staubige Orte
-
Setzen Sie den Fernbedienungssensor这点es Gerats nicht direkter Sonneneinstrahlung oder Beleuchtungskörpern, wie beisplesiweise Inverter-Leuchtstofflampen, aus.
- Wenn sich die Batterien dem Ende ihrer Lebensdauer annahern, verringgert sich die effektive Reichweite der Fernbedienung erheblich. Ersetzen Sie die Batterien so bald wie möglich gegen zwei neue, sollen dieser Fall eintreten.
- Verwenden Sie niemals alte Batterien gemeinsam mit neuen Batterien.
- Verwendten Sie niemals gleichzeitig Batterien entsprechenden Typs (wie z. B. Alkali- und Manganbatterien). Lesen Sie die Anweisungen auf der Verpackung sorgfältig durch, da entsprechliche Batterietypen die gleiche Form und Farbe haben können.
- Verbrauchte Batterien können auslaufen. Entsorgen Sie Batterien, die auslaufen, umgehend. Vermeiden Sie einen Kontakt zwischen der auslaufenden Flüssigkeit und ihrer Haut oder Kleidung, usw. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.
- Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie Batterien sich gemäß unter Einhaltung der lokalen Vorschriften.
- Halten Sie Batterien von Kindern fern. Wenden Sie sich sofort an einen Arzt, wenn[jemand versehentlich eine Batterie verschlucht hat.
- Wenn Sie die Fernbedienung längerere Zeit nicht verwenden werden, entnehmen Sie die Batterien aus der Fernbedienung.
- Laden Sie die mitgelieferten Batterien nicht auf undnehmen Sie sie nicht auseinander.
Der Lieferumfang
Stellen Sie vor dem Zusammenbau und Anschlieben sicher, dass Sie alle der folgenden Teile erhalten haben.
Hauptseinheit × 1
Fernbedienung × 1
Optisches Kabel × 1 (1,5 m)
Batterie × 2 (AAA, R03, UM4)
Abstandshalter × 2 (zur Montage an einer Wand)

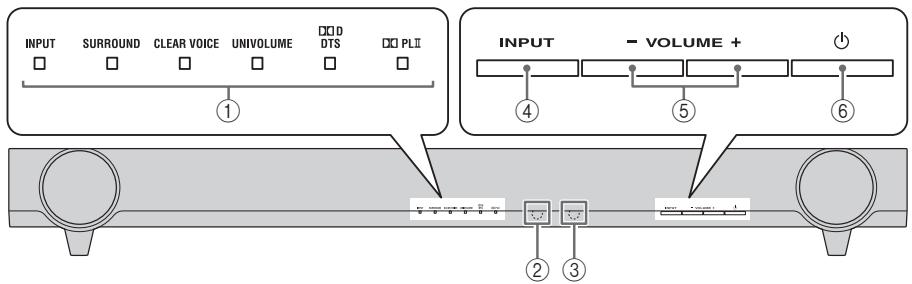

Vorderseite
① Anzeigen
Geben Aufschluss über den Systemstatus. (S. 11)
Die Anzeigen werden automatisch dunkler, wenn das Gerät 5 Sekunden eingeschaltet ist, ohne dass eine Aktion durchgeführt wird. (Automatische Dimmerfung)
② Fernbedienungssensor
Empfängt Infrarotsignale von der Fernbedienung deses Geräts.
③ Fernsehgerat-Fernbedienungssensor
Empfängt Infrarotsignale von der Fernsehfernbedienung.
④ INPUT
Wählt die Eingangsquelle, die wiedergegeben werden soll. (S. 6)
⑤ VOLUME -/+
Regelt die Lautstärke des Geräts. (S. 8)
⑥ (Netzschalter)
Schaltet das Gerä ein oder versetzt es in den Bereitschaftsmodus.
Aufstellen des Systems
Abbildung: Beispiele zur Veranschaulichung
Beispiel 1
Beispiel 2
Beispiel 3
Beispiel 1: Gerät unterhalb des Fernsehgeräts
Beispiel 2: Gerät ohne Standfuße unterhalb des Fernsehgeräts (S.9)
Beispiel 3: Wandmontage
Hinweise
- Platzieren Sie das Gerät nicht auf/unter anderen Komponenten, wie z. B. ein BD-Player. Die Vibrationen theseis Geräts können bei anderen Komponenten Systemfehler uw. hervorrufen.
- Je nach dem Aufstellt und seiner Umgebung konnen die Anschlüsse an externe Komponenten, wie einem Fernsehgerät oder thei BD-Player, bereits vor der Installation dieser Geirts vorgenommen werden. Es empfehlt sich, alle Komponenten provisorisch zu platzieren und anzuordnen, um sich dann fur die Beste Vorgehensweise zu entscheiden.
- Verwendten Sie ein saubereres, trockenes und weiches Tuch (wie z. B. ein Brillenreinigungstuch), wenn Sie diesen Gerät reinigen.
- Berühren Sie nicht das Gitter an der Vorderseite und Unterseite des Geräts.
- Stellen Sie das Gerät mehr als 50mm vom Fernsehgerät entfern auf, damit das Fernsehgerät nicht durch die Rückseite des Geräts beschädigt wird. Die Halterungen an der Rückseite des Geräts können abgenommen werden.

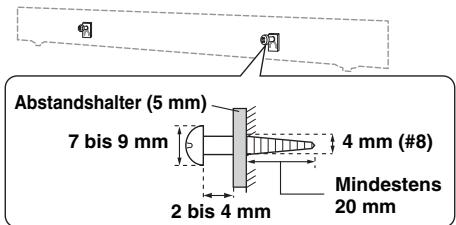

Befestigen des Geräts an der Wand
Mit den Halterungen an der Rückseite des Geräts konnen Sie das Gerät an einer Wand befestigen.
Bei der Montage des Geräts an der Wand,müssen alle Installationsarbeiten von einem qualifizierten Fachmann oder Handler durchgefuhrt werden. Auf keinen Fall darf der Kunde versuchen,these Installationsarbeiten selbst durchzuführen.Durch eine falsche oder ungeeignete Installation kann das Gerät herunterfallen und Verletzungen verursachen.
1 Befestigen Sie die mitgelieferte Montageschablone an der Wand und zeichnen Sie die Bohrungen mithilfe der Montageschablone an.
Klebebänder oder ReiBnagel
2 Entfernen Sie die Montageschablone und drehen Sie an den markierten Stellen die handelsüblichen Schrauben und mitgelieferten Abstandshalter hinein.
3 Hangen Sie das Gerät mit den Halterungen an der Geräterückseite an die Schrauben.
Hinweise
- Befestigen Sie das Gerät auf keinen Fall an einer Wand aus schwachem Material, wie beispelseweige Gipskarton oder furnierten Brettern. Andernfalls können das Gerät herunterfallen.
- Verwenden Sie handelsübliche Schrauben, die das Gewicht des Gerats tragen können.
- Achten Sie darauf, zum Befestigen des Geräts die angegebenen Schrauben zu verwenden. Wenn Sie nicht die angegebenen Schrauben, sondern andere Befestigungsteile, wie Kurzschrauben, Nagel oder doppelseitiges Klebeband, verwenden, kann das Gerät herunterfallen.
Fixieren Sie die Kabel beim Anschlieben des Geräts an einer Stelle, wo sie sich nicht länger konnen. Falls Sie versehentlich mit dem Fuß oder der Hand in einem losen Kabel hängen bleiben, kann das Gerät herunterfällen.
- Vergewissern Sie sich nach der Montage des Gerats, dass diese sich berfestigt ist. Yamaha übernimmt keine Haftung für Unfälle, die auf eine unsachgemäß Installation zurückzuführen sind.
Anschlüsse
- Schließen Sie das Netzkabel erst an, wenn alle Anschlüsse vollständig durchgeführt sind.
- Gehen Sie beim Einstecken des Kabelsteckers keinesfalls gewaltsam vor. Andernfalls konnte der Kabelstecker und/oder der Anschluss beschädigt werden.

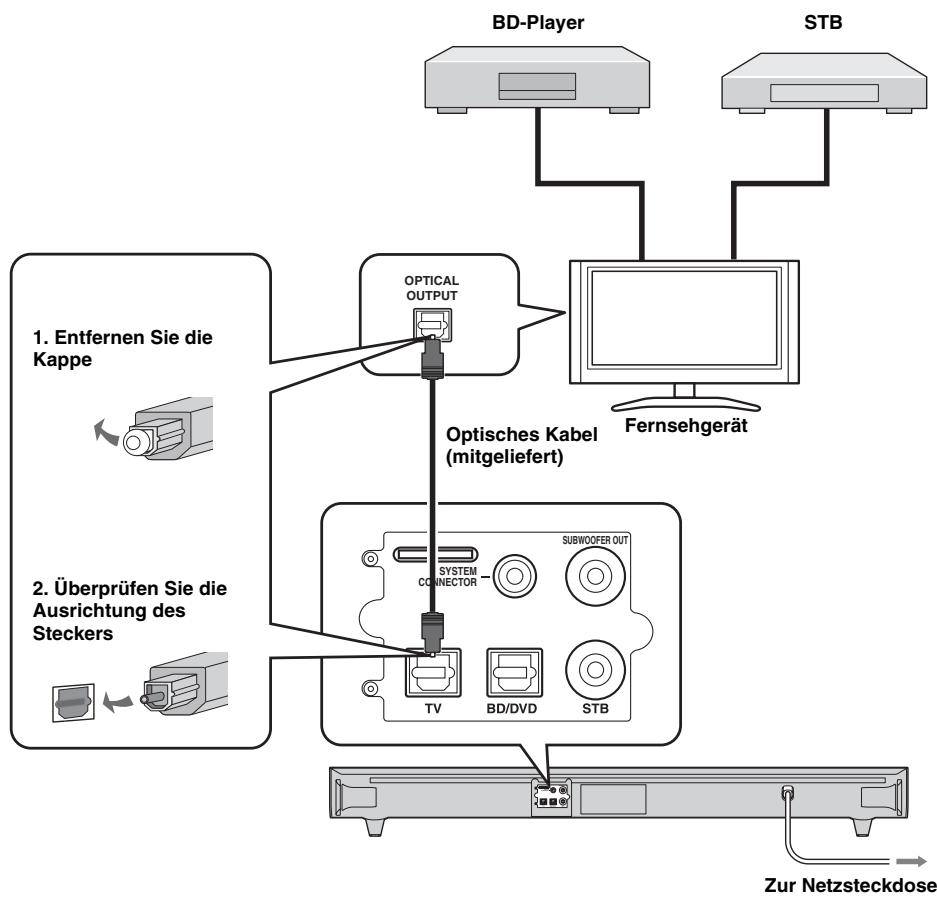

Anschlieben eines Fernsehgeräts
Das Gerät gibt die Audioausgabe über das Fernsehgerät aus.
SchlieBen Sie zuerst die Eingangskomponenten, wie einen BD-Player usw., an das Fernsehgerät an, und überprüfen Sie, ob die Wiedergabe an den Komponenten ordnungsgemäß erfolgt, bevor Sie sie an das Gerät anschreiben. Ausfuhrliche Informationen finden Sie in den Bedienungsanleitungen Ihres Fernsehgeräts und BD-Players usw. SchlieBen Sie danach das Gerät, wie in der Abbildung unter dargestellt, an das Fernsehgerät an.
Einstellen des Fernsehgeräts
Stellen Sie das Fernsehgeberv vor der Bedienung wie folgt ein, wenn alle Anschlüsse vorgenommen wurden.
- Stellen Sie die Lautstärke des Fernsehgeräts auf das Minimum ein.
- Schalten Sie die Audioausgabe der integrierten Laufsprecher des Fernsehgeräts, falls vorhanden, aus.

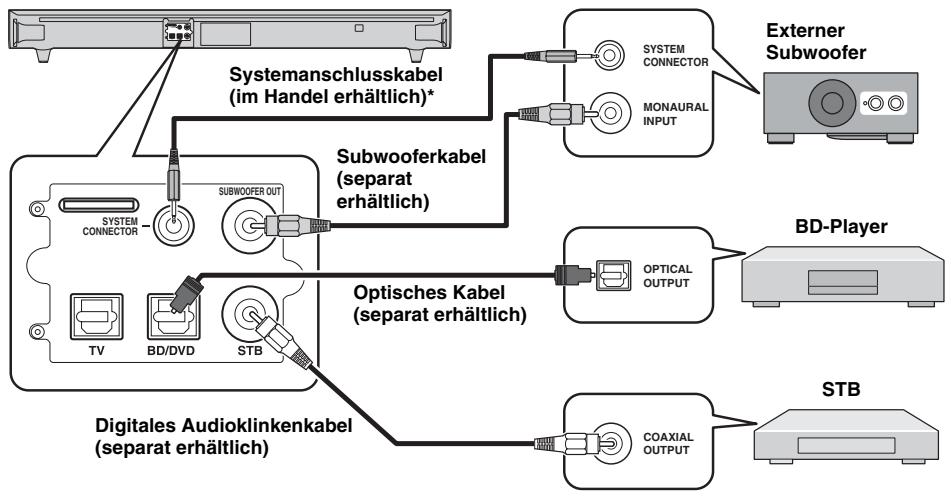

Schlieben Sie die Eingangskomponenten (BD-Player, STB usw.) in den folgenden Fälle direkt an das Gerät an.
- Wenn das Gerät die Tonausgabe der an das Fernsehgerät angeschlossenen Komponenten nicht ausgibt (rS. 4).
- Wenn Ihr Fernsehgerät über keine Audioeingänge verfügt, um Eingangskomponenten, wie z. B. einen BD-Player usw., anzuschlieben.
Ausfuhrliche Informationen zur Verwendung eines externen Subwooferers und der entsprechenden Einstellungen des Geräts finden Sie unter „Verwenden eines externen Subwooferers" (S. 8).
- Verwenden Sie beim Anschluss an einen externen Yamaha-Subwoofer das Kabel im Lieferumfang des Subwoofoers, um eine synchrone Ein-/Ausschaltung des Geräts und Subwoofer zu erhögblichen.
Bedienung
Sobald Sie alle Kabelanschlüsse hergestellt und die FernbedienungVBorbereitet haben, stehen Ihnen folgende.
grundlegenden Wiedergabefunktionen zur Verfungg.

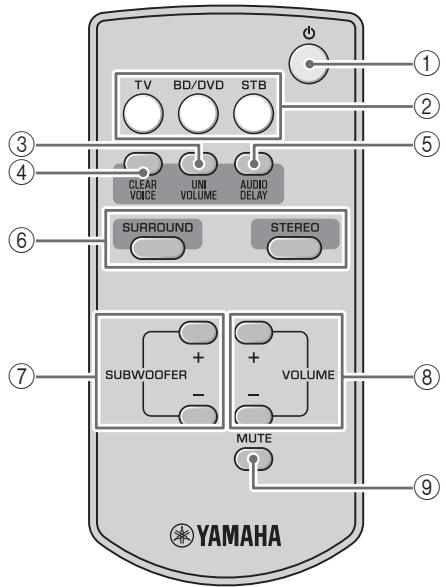

Fernbedienung
① (Netzschalter): Schaltet das Gerät ein oder versetzt es in den Bereitschaftsmodus.
② Eingangstasten: Wahlt die Eingangsquelle, die wiedergegeben werden soll.
③ UNIVOLUME: Schaltet den UniVolume-Modus ein bzw. aus. (S. 7)
④ CLEAR VOICE: Schaltet den Clear Voice-Modus ein bzw. aus. (S. 7)
⑤ AUDIO DELAY: Schaltet den Tonverzögerungs-Anpassungsmodus ein bzw. aus. (S.8)
⑥ SURROUND/STEREO: Schaltet zwischen dem Surround- und Stereomodus um. (S. 7)
⑦ SUBWOOFER +/-: Passt die Subwoofer-Lautstärke an. (S.8)
⑧ VOLUME +/-: Passt die Lautstärke an. (S. 8)
⑨ MUTE: Schaltet den Stummschaltungsmodus ein oder aus. (S. 8)
Einsetzen der Batterien
Stellen Sie vor dem Einlagen der Batterien oder dem Verwenden der Fernbedienung sichere, dass Sie die Hinweise zur Fernbedienung und den Batterien unter „Hinweise zu Fernbedienungen und Batterien" (S. 1) gelesen haben.

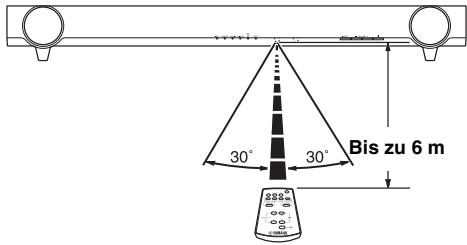

Betriebsreichweite
Richten Sie die Fernbedienung aus einem Abstand von bis zu 6m vom Hauptgerät auf den Fernbedienungssensor.
Grundlegende Wiedergabefunktionen
1 Schalten Sie das Fernsehgerät ein.
2 Drücken Sie die Taste TV, um den Eingang des Geräts zu „TV“ umzuschalten.
Das Gerät gibt den Ton des Fernsehgeräts wieder.
Die Anzeige INPUT leuchtet grün.
(S.11)
3 Schalten Sie den Eingang des Fernsehgeräts um, wenn Sie Komponenten wie einen BD-Player verwenden.
- Wenn Sie Komponenten wie einen BD-Player wiedergeben, der an den Audioeingang des Geräts angeschlossen ist.
1 Schalten Sie den Videoeingang des Fernsehgeräts auf die Videoquelle, wie einen BD-Player, um.
2 Drücken Sie die Taste BD/DVD oder STB, um den Eingang des Geräts umzuschalten.
Die Farbe der Anzeige INPUT hängt vom ausgewählten Eingang ab. (S. 11)
3 Starten Sie die Wiedergabe.
Informationen zur externen Komponente finden Sie in der dazugehörigen Bedienungsanleitung.
Tonwiedergabe nach ihren Vorgaben
Umschalten zwischen Stereo- und Surroundklang
Wiedergabe mit Surroundklang: Sie können realistische Toneeffekte mit Yamahas exklusivem AIR SURROUND XTREMEGENIeBEN.
Wiedergabe mit Stereoklang: Bei einer Zweikanalquelle wird ein erweiterter Klang erzielt.
| Surround | Stereo |
| SURROUND GRUN | STEREO LEuchtet nicht |
Automatische Anpassung des Lautstärkepgels (UniVolume)
Beim Fernsehen können Sie eine übermäßige Lautstärkeabweichung kompensieren, um in den folgenden Fälle better horen zu können:
- Wenn der Kanal umgeschaltet wird
- Wenn eine Fernsehsendung zur Werbung umschaltet
- Wenn eine Sendung beendet ist und eine andere beginnnt
Durch diese Funktion sind Dialoge in Filmen, Fernsehspielen oder bei Sportübertragungen better zu horen.
Korrigieren des Lautstärkegegels
Drucken Sie VOLUME + / - ,um den Lautstärkepegel einzustellen.
Die Farbe der Anzeige DDS TDS undert sich abhängig vom Einstellungsbereich. Grün zeigt einen niedrigeren Lautstärkepegel, orange einen mittleren Pegel und rot einen hohen Pegel.
Hinweis
Beachten Sie, dass die Lautstärke sehr hoch eingestellt ist, wenn die Anzeige DDS DTS rot ist. Eine sehr hohe Lautstärke kann Ihr Gehör schädigen und andere belastigen.
Zur vorübergehenden Stummschaltung des Wiedergabetons drücken Sie MUTE.
Wenn der Ton wieder zu horen sein soll, drücken Sie MUTE nochmals oder drücken Sie VOLUME +/-
Anpassen des Subwooferpegels
Drucken Sie SUBWOOFER + / - ,um den Basspegel einzustellen.
Die Farbe der Anzeige DDTDSändert sich abhängig vom Basspegel. Grün gibt einen negativen Pegel an, orange den Standardpegel (der Standardwert ist 0) und rot einen positiven Pegel.
Tonverzögerungssteuerung
Sie können diese Funktion nutzen, um die Klangausgabe zu verzögnern und so mit einem verzögerten Videobild zu synchronisieren.
1 Halten Sie AUDIO DELAY länger als 3 Sekunden gedrückt, um zum Anpassungsmodus zu wechseln.
Blinkt grun (S.11)
2 Drücken Sie SUBWOOFER + / - , um die Verzogerungszeit einzustellen. (+ erhöht die Verzogerungszeit.)
Die Verzögerungszeit wird länger
Die Verzogerungszeit wird kürzer
Die Farbe der Anzeige DDS DTSändert sich abhängig vom Einstellungsbereich. Grün zeigt eine kürzere Verzögerungszeit an, orange eine mittlere Verzögerung und rot eine lange Verzögerung.
3 Drücken Sie AUDIO DELAY, um den Anpassungsmodus zu verlassen.
Der Anpassungsmodus wird abgebrochen, wenn am Gerät 20 Sekunden lang keine Bedienung durchgeführt wird.
Verwendene eines externen Subwooferst
Das Gerät verfügt darüber über einen integrierten Subwoofer, aber Sie konnen einem im Handel erhältlichen aktiven Subwoofer ihrer Wahl verwenden. Schlagen Sie unter „Alternative Anschlüsse“ (eS.5) nach.
1 Schalten Sie das Gerät in den Bereitschaftsmodus.
2 Drücken Sie die Taste VOLUME – und ⊙ am Hauptgerät, und setzen Sie zuerst die Taste ⊙ und dann die Taste VOLUME – los.
Dieses Gerät wird eingeschaltet, wenn zwischen dem integrierten Subwoofer und dem externen Subwoofer umgeschaltet wird.
Die Anzeige SURROUND leuchtet wie in der folgenden Abbildung. Überprüfen Sie, ob die Einstellung richtig ist. (S. 11)
| Integrierter Subwoofer | Externer Subwoofer |
| Die Anzeige SURROUND (2 Sekunden nachdem das Gerät eingeschaltet wurde) | SURROUND Grün | SURROUND Leuchtet nicht |
Die Standardeinstellung ist die Wiedergabe über den integrierten Subwoofer.
- Sie können die aktuelle Einstellung überprüfen, indem Sie das Gerät aus dem Bereitschaftsmodus wieder eingehalten.
Hinweis
Der integrierte und externe Subwoofer können nicht gleichzeitig verwendet werden.

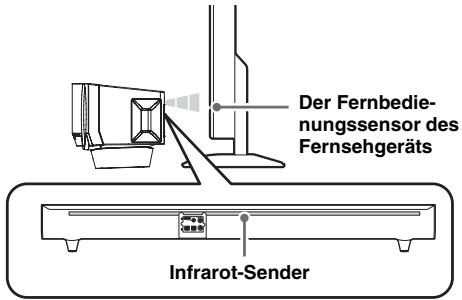

Die Bedienung über die Fernsehfernbedienung ist schwierig (wenn sich das Gerät unter dem Fernsehgeber befindet)
Die Bedienung über die Fernsehfernbedienung kann schwierig sein, wenn das Gerät den Sensor des Fernsehgeräts verdeckt, wenn es sich unterhalb des Fernsehgeräts befindet. Versuchen Sie die beiden unter aufgeführten Lösungsvorschläge, um zu prüfen, ob sich das Problem so beheben{länd.
① Bewegen Sie das Gerät in alle Richtungen.
② Entfernen Sie die Standfuße, um die Höhe des Geräts zu verringn.
Hinweis
Bewahren Sie die Standfällne und Schrauben zur künftigen Verwendung an einem sicheren Ort auf.
Verwenden der Signaldurchleitung der Fernsehfernbedienung
Wenn Sie das Problem nicht mit den oben aufgeführten
Lösungsvorschlagen offen konnen, befolgen Sie die folgenden Schritte undutzene Sie die Signaldurchleitung derFernsehferbedienung. In thisem Fall werden dieFernsehferbedienungssigna ne ar der Vorderseite des Gerats empfängen und über den Infrarot-Sender an der Rückseite des Gerats an den Fennbedienungssensor desFernsehgerats übertragen.
1 Schalten Sie das Gerät in den Bereitschaftsmodus.
2 Drücken Sie die Taste VOLUME + und ⊙ am Hauptgerät, und halten Sie zuerst die Taste ⊙ und dann die Taste VOLUME + los.
Das Gerät wird eingeschaltet, wenn die Signdurchleitung der Fernsehfernbedienung ein-/ausgeschaltet wird.
Die Anzeige CLEAR VOICE leuchtet wie in der folgenden Abbildung. Überprüfen Sie, ob die Einstellung richtig ist. (S. 11)
| Ein | Aus |
| Die Anzeige CLEAR VOICE(2 Sekunden nach dem Gerät eingeschaltet wurde) | CLEAR VOICE☐Leuchtet | CLEAR VOICE☐ Grün |
Die Standardeinstellung ist aus.
- Sie können die aktuelle Einstellung überprüften, indem Sie das Gerät aus dem Bereitschaftsmodus wieder eingehalten.
Hinweise
- Bewegen Sie das Gerät erneut in alle Richttungen, wenn die Bedienung über die Fernsehfernbedienung weiterhin schwierig ist.
Die Signadurchleitung der Fernsehfernbedienung ist aktiviert, auch wenn sich das Gerät im Bereitschaftsmodus befindet.
Bedieren des Gerats über die Fernsehfernbedienung (Lernfunktion der Fernsehfernbedienung)
Sie konnen ausschließlich die Fernsehfernbedienung zur Bedienung verwenden, indem das Gerät die Bedienung der Fernsehfernbedienung „lernt". Sie konnen die folgenden Funktionen über die Fernsehfernbedienung steuern.
Lautstärke verringern
Lautstärke erhöhen
- Einsatzen/Bereitschaftsmodus
Eine Fernsehfernbedienungen können diese Funktionen möglichwerweise nicht steuern. Verwenden Sie in dieser Fall die Fernbedienung im Lieferumfang des Geräts.
1 Versetzen Sie das Gerät und das Fernsehgerät in den Bereitschaftsmodus.
2 Drücken Sie die Taste INPUT und ⊙ am Hauptgerät, und setzen Sie zuerst die Taste ⊙ und dann die Taste INPUT los.
Das Gerät wechseln in den
Fernbedienungs-Lernmodus.
Blink rot
Fortsetzung auf der nachsten Seite
3 Drücken Sie die unter aufgeführte Taste der Haupteinheit, um den Vorgang auszuwahlen, den das Gerät lernen soll.
| Vorgang, den das Gerät lernen soll | Taste am Gerät | Anzeige blinkt grün |
| Lautstärke verringnem | VOLUME - | ☐ ☐ ☐ ☐ ☐ |
| Lautstärke erhöhen | VOLUME + | ☐ ☐ ☐ ☐ ☐ |
| Einschalten/ Bereitschaftsmodus | ◎ | ☐ ☐ ☐ ☐ ☐ |
4 Zeigen Sie mit der Fernsehfernbedienung auf den Fernbedienungssensor und drücken Sie die entsprechende Taste zwei- oder dreimal, bis die Anzeige nicht mehr grün blinkt sondern dauerhaft grün leuchtet.
Fehler beim Lernvorgang
Die Anzeigen UNIVOLUME, CLEAR VOICE und SURROUND blinken 3 Sekunden lang gleichzeitig grün.
5 Wiederholen Sie die Schritte 3 und 4, damit das Gerät andere Bedienvorgänge lert.
6 Drücken Sie die Taste am Hauptgerät länger als 3 Sekunden, um den Lernmodus der Fernbedienung zu beenden.
Lassen Sie die Taste am Hauptgerät los, wenn alle Anzeigen grün leuchten. Das Gerät wechselt in den Bereitschaftsmodus.
Hinweise
- Das Gerät schaltet sich automatisch in den Bereitschaftsmodus, wenn das Gerät im Fernbedienungs-Lernmodus 5 Minuten eingeschaltet ist, ohne dass eine Aktion durchgeführt wird.
- Wenn der Lernvorgang fehlschlägt, versuchen Sie es mit ausgeschaltetem Fernsehgerät erneut. Beachten Sie, dass ein Spiegeln des Bildschirms zu einer Störung des Lernvorgangs der Fernsehfernbedienung führen kann.
Löschen aller gelernten Fernsehfernbedienungsvorgänge
1 Schalten Sie das Gerät in den Bereitschaftsmodus.
2 Drücken Sie die Taste INPUT und am Hauptgerät, und setzen Sie zuerst die Taste und dann die Taste INPUT los.
3 Drücken Sie die Taste INPUT am Hauptgerät erneut ungefahr 3 Sekunden lang.
4 Lassen Sie die Taste INPUT am Hauptgerät los, wenn die Anzeige DDTS blinkt.
Drücken Sie die Taste am Hauptgerät länger als 3 Sekunden, um den Fernbedienungs-Lernmodus zu beenden oder um das Gerät Bedienvorgänge einer anderen Fernsehfernbedienung lernen zu halten.
Zurücksetzen des Geräts
Falls das Gerät aus irgendeinem Grund „einfrier“, kann dies möglicherweise durch das Wiederherstellen der Werkseinstellungen behoben werden.
1 Schalten Sie das Gerät in den Bereitschaftsmodus.
2 Halten Sie die Taste am Hauptgerät ungefähr 3 Sekunden lang gedrückt.
Alle Anzeigen blinken grün.
3 Lassen Sie die Taste 口 am Hauptgerät los.
Bedienanzeigen des Geräts
Die sechs Anzeigen sind in der oben aufgeführten Reihenfolge positioniert und ihre Farbe und Darstellung wird symbolisch wie unter aufgeführ ist wedergegeben.
Leuchtet grün Leuchtet rot Leuchtet orange Leuchtet nicht Blinkt grün Blinkt rot
Anzeige unmittelbar nach dem Einsatz des Geräts
Unmittelbar nach dem Einsatz des Geräts zeigen die Anzeigen, wie unter dargestellt, den Status des Geräts.
| Wiedergabe des Subwoofoers (eS. 8) | Signaldurchleitung der Fernsehfernbedienung (eS. 9) | Anzeigen |
| Integrierter Subwoofer | Aus | |
| Externer Subwoofer | Aus | |
| Integrierter Subwoofer | Ein | |
| Externer Subwoofer | Ein | |
Anzeige des Einstellungsmodus
Die Anzeigen zeigen wie folgt den Einstellungsmodus an.
| Einstellungsmodus | Anzeigen |
| Tonverzögerungssteuerung (€ S. 8) | * |
| Lernvorgang der Fernsehfernbedienung (€ S. 9) | * |
- These Anzeigen leuchten entspruchend dem Status.
Normale Anzeige
| INPUT | SURROUND | CLEAR VOICE | UNIVOLUME | DOD DTS | DQPL II |
| : TV | : Surround- wiedergabe | : Clear Voice eingeschaltet | : UniVolume eingeschaltet | : Dolby Digital | : Surroundwieder- gabe einer Zwei- kanal- Stereosignalein- speisung |
| : BD/DVD | : PCM |
| : STB | : Stereowie- dergabe | : Clear Voice ausgeschaltet | : UniVolume ausgeschaltet | : • Stereowiedergabe • Surroundwieder- gabe einer Sur- roundsignalein- speisung |
| : Bereitschaft | : Stummgeschaltet | : DTS Digital Surround |
Störungsbehebung
Schlagen Sie in der unter aufgeführten Tabelle nach, wenn das Gerät nicht ordnungsgemäß Funktioniert. Wenn das bestehende Problem unter nicht aufgeführ ist oder wenn die aufgeführten Anweisungen nicht halten, schalten Sie das Gerät in den Bereitschaftsmodus, trennen Sie das Netzkabel und wenden Sie sich an den nachsten autorisierten Yamaha- Handler oder ein Yamaha- Servicecenter. Überprüfen Sie zuerst die folgenden Punkte.
1 Das Netzkabel des Geräts, des Fernsehgeräts und der externen Komponenten (wie einem BD-Player) stecken fest in einer Netzsteckdose.
2 Die Stromversorgung des Geräts, des Fernsehgeräts und der externen Komponenten (wie einem BD-Player) ist eingeschaltet.
3 Alle Kabel sind fest an die entsprechenden Buchsen der jeweiligen Komponente angeschlossen.
| Problem | Mögliche Ursache | Abhilfe | Siehe Seite |
| Das Gerät schaltet sich nach dem Einschalten sondern wieder aus. | Das Netzkabel ist möglicherweise nicht korrekt angeschlossen. | Stellen Sie sichere, dass das Netzkabel fest in die Netzsteckdose eingesteckt ist. | 4 |
| Am Gerät ist möglicherweise eine starke Überspannung aufgetreten, beispelsweise durch Blitzschlag oder extreme statische Elektrizität. | Schalten Sie das Gerät in den Bereitschaftsmodus und lösen Sie dann das Netzkabel. Warten Sie ca. 30 Sekunden, schreiben Sie das Netzkabel wieder an und schalten Sie das Gerät erneut ein. | — |
| Das Gerät verfügt über eine Abschaltautomatik, die das Gerät automatisch in den Bereitschaftsmodus versetzt, wenn es 12 Stunden eingeschaltet ist, ohne dass eine Aktion durchgeführt wird. | | — |
| Die Laufsprecher bleiben stumm. | Möglicherweise ist die Lautstärke auf den Minimalpegel eingestellt. | Korrigieren Sie den Lautstärkepegel. | 8 |
| Möglicherweise ist die Stummschaltung aktiviert. | Drücken Sie MUTE auf der Fernbedienung, um die Stummschaltung aufzuheiten und die Lautstärke anzupassen. | 8 |
| Möglicherweise sind Eingangssquelle oder Eingangseinstellung falsch. | Wahlen Sie die korrekte Eingangssquelle bzw. Eingangseinstellung. | 7 |
| Der Surrounddefekt ist nicht aktiviert. | Es ist kein Surroundmodus ausgewählt. | Drücken Sie SURROUND auf der Fernbedienung, um die Quele im Surrounddefekt wiederzugeben. | 7 |
| Kein Bass / Der externe Subwoofer erzeugt keinen Ton. | Möglicherweise ist die Lautstärke des Subwoofer-Kanals auf den Minimalpegel eingestellt. | Korrigieren Sie den Lautstärkepegel des Subwoofer-Kanals. | 8 |
| Eine umgekehrte Einstellung des Subwoofer ist ausgewählt. | Stellen Sie die richtige Einstellung des Subwoofer's ein. | 8 |
| Die Tonquelle enthalt keine niederfreierten Tonsignale. | | — |
| Das Kabel zwischen dem Gerät und dem Subwoofer ist bei der Auswahl der Wiedergabe über den externen Subwoofer nicht angeschlossen. | Verbinden Sie das Gerät und den externen Subwoofer über ein Subwoofer-Klinkenkabel. | 5 |
| Die Lautstärke wird geringer, ohne dass Sie eine Funktion ausgeführht haben. | Das Gerät steuert seine Lautstärke innerhalb eines bestimmten Pegels, damit die{nachste Wiedergabe nicht plötzlich mit übermäßiger Lautstärke erfolgt. | Setzen Sie die Lautstärke zürück. | 8 |
| Das Gerät faktioniert nicht ordnungsgemäß. | Am Gerät ist möglicherweise eine starke Überspannung aufgetreten, beispelsweise durch Blitzschlag oder exte staticische Elektrizität, oder es ist ein Spannungsabfall in der Stromversorgung aufgetreten. | Schalten Sie das Gerät in den Bereitschaftsmodus und lösen Sie dann das Netzkabel. Warten Sie ca. 30 Sekunden, schreiben Sie das Netzkabel wieder an und schalten Sie das Gerät erneut ein. | — |
| Ein Digital- oder Hochfrequenzgerät erzeugt Störrauschen. | Das Gerät befindet sich möglicherweise zu nah an Digital- oder Hochfrequenzgeräten. | Stellen Sie das Gerät weiter entwickert von so einem Gerät auf. | — |
| Das Gerät{lösst sich nicht mit der Fernbedienung steuern. | Möglicherweise befindet sich das Gerät nicht in der Reichweite der Fernbedienung. | Die Reichweite der Fernbedienung des Geräts liegt bei 6 m. | 6 |
| Möglicherweise ist der Fernbedienungssensor des Geräts direktem Sonnenlicht oder sonstiger Beleitung ausgesetzt. | Ändern Sie die Beleitung oder stellen Sie das Gerät anders auf. | — |
| Möglicherweise sind die Batterien entladen. | Ersetzen Sie die Batterien. | 6 |
| Die Lautstärke des Geräts und des Fernsehergebnis erhöht sich gleichzeitig. | Das Fernseherigkeit hat selbst das Signal der Fernsehernbedienung empfangen, nach dem der Lernvorgang am Gerät durchgeführt wurde. | Stellen Sie die Lautstärke am Fernseherigkeit auf das Minimum ein oder deaktivieren Sie die Audioausgabe der integrierten Laufsprecher des Fernsehergebnis. | — |
| Passen Sie die Lautstärke mit der Fernbedienung des Geräts an. | 8 |
| Die Lautstärke, der Subwoofer und die Tonverzügerung lassten sich nicht einstehen. | Die Anpassung ist auf das Maximum oder Minimum eingestellt. | | 8 |
| Das Gerät lemt den Bedienvorgung der Fernsehernbedienung nicht. | Möglicherweise ist der Fernbedienungssensor des Geräts direktem Sonnenlicht oder Beleuchtung ausgesetzt. | Stellen Sie das Gerät anders auf. | — |
| Das Spiegel des Fernsehbildschirms stört das Fernbedienungssignal. | Trennen Sie das Netzkabel und führen Sie den Fernbedienungs-Lernvorgang erneut durch. | — |
| Die Batterien der Fernsehernbedienung sind leer. | Ersetzen Sie die Batterien. | — |
| Die Taste am Gerät wurde für den Fernbedienungs-Lernvorgang nicht lang genug gedrückt. | Drücken Sie die Taste der Fernbedienung in der Reihenfolge „1 Sekunde drücken“ → „1 Sekunde loslassen“ → „1 Sekunde drücken". | 9 |
| Die Fernseherfernbedienung ist für den Fernbedienungs-Lernvorgang nicht verfügbar. | Verwenden Sie die Fernbedienung des Geräts. | 9 |
| Die Fernseherfernbedienung befindet sich außerhalb der Reichweite. | Zeigen Sie mit einer Enterfung von 30 cm zwischen den Geräten mit der Fernsehernbedienung auf den Fernbedienungssensor des Geräts. | 9 |
| Das Gerät wechsel nicht in den Fernbedienungs-Lermodus. | Führten Sie den Bedienvorgung durch, nach dem Sie überprüft haben, ob die Anzeige INPUT rot blinkt. | 9 |
| Der Einschaltstatus des Geräts und des Fernsehergebnis sind unterschiedlich. (Zum Beispiel befindet sich das Gerät im Bereitschaftsmodus, während das Fernsehergätteingeschaltet ist.) | Der Einschaltstatus des Geräts und des Fernsehergebnis sind von Anfang an unterscheidlich. | Drücken Sie den Netzschalter der Fernsehernbedienung, um das Fernseherigkeit und das Gerät in den Bereitschaftsmodus zu versehen, nach dem Sie den Netzschalter am Fernseherigkeit selbst und am Gerät besteht haben, um sowohl das Fernsehergät als auch das Gerät einschalten. | 9 |
| Die Fernsehernbedienung funktioniert nicht, obwohl Sie die Signaldurchleitung der Fernsehernbedienung verwenden. | Das Gerät und das Fernseherigkeit stehen zu nah beieinander/zu welt voneinander entfern. | Verwenden Sie die Signaldurchleitung der Fernsehernbedienung erneut, nachdem Sie den Infrarot-Sender des Geräts und den Fernbedienungssensor des Fernsehergebnis neu positioniert haben. | 9 |
| Versuchen Sie die Signaldurchleitung der Fernsehernbedienung erneut zu verwenden, nach dem Sie die Höhe des Geräts durch Entfermen oder Anbringen der Standfähige angepasst haben. | 9 |
| Ein Gegenstand befindet sich zwischen dem Gerät und dem Fernsehergät. | Entfernen Sie das Hindernis. | — |
| Die Signaldurchleitung der Fernsehernbedienung ist nicht aktiviert. | Starten Sie das Gerät neu und überprüften Sie den Anzeigenstatus. | 9 |
| Die Fernseherfernbedienung ist nicht mit der Signaldurchleitung der Fernsehernbedienung kompatibel. | Stellen Sie das Gerät (z. B. ohne Standfähige) so auf, dass der Fernbedienungssensor des Fernsehers nicht verdeckt wird. | 9 |
| Sie können keine 3D-Brille verwenden. | Das Gerät verdeckt den 3D-Sender des Fernsehergebnis. | Überprüften Sie die Position des Senders für die 3D-Brille des Fernsehergenrats, indem Sie in der Bedienungsanleitung des Fernsehergebnis nachschlagen, und stellen Sie das Gerät an einer Position auf, an der es keine Hindernisse gibt. | — |
| Das Bild des Fernsehbildschirms ist unscharf oder verzerrt. | Das Gerät befindet sich zu nah am Röhrenfernseherigkeit. | Stellen Sie das Gerät weiter entwickel vom Fernsehergät auf. | — |
Wenden Sie sich an den{nachsten autorisierten Yamaha-Handler oder ein Yamaha-Servicecenter, wenn das folgende Problem auftritt.
| Problem | Mögliche Ursache | Abhilfe | Siehe Seite |
| Das Gerät schaltet sich(sofort aus und die AnzeigeINPUT blinkt. | Der Schutzschalter wurde aktiviert. | | - |
Technische Daten
Verträker
- Minimale effektive Ausgangsleistung (RMS)
Vordere Lautsprecher, links und rechts
(1 kHz, 1% Klirrfaktor, 6 Ω) 24 W + 24 W
Subwoofer (100Hz,1%) Klirrfaktor, 3 48 W
Maximale Leistung
Vordere Lautsprecher, links und rechts
(1 kHz, 10 % Klirrfaktor, 6 Ω)
30W+30W
Subwoofer (100Hz, 10%) Klirrfaktor, 3 .60 W
Lautsprecher
Typ
Vorderer Lautsprecher........... Acoustic Suspensiontyp/
ohne magnetische Abschirmung
Subwoofer. Bassreflextyp/
ohne magnetische Abschirmung
Treiber
Vorderer Laatsprecher 6,5 cm Konus × 2
Subwoofer. 7,5 cm Konus × 2
Impedanz
Vorderer Laatsprecher 6Ω
Subwoofer 3Ω
- Frequenzgang (-10 dB, Stereomodus)
Vorderer Lautsprecher. 150 Hz bis 20 kHz
Subwoofer. 50 Hz bis 150 Hz
Eingänge
Optisch. 2 (Fernsehgerät, BD/DVD)
- Koaxial 1 (STB)
Ausgange
- Subwoofer 1
- Systemanschluss (für Subwoofer-Stromversorgungsarretierung) 1
Allgemein
-
Stromversorgung
[Modelle für USA und Kanada]
.120 V Wechselstrom, 60 Hz
[Modell für Taiwan]
.110 V Gleichstrom, 60 Hz
[Andere Modelle] .220-240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme 22 W
Leistungsaufnahme im Bereitschaftsbetrieb ..... wereniger als 0,5 W
Abmessungen (B× H× T) mit StandfuBen. 890× 107× 120,5mm
Gewicht 4,2 kg
-
Technische Daten können ohne Ankündigung geändert werden.
AIR SURFACE
Dieses System setzt neue Technologien und Algorithmen ein, die einen 7-Kanal Surround-Sound mit nur zwei
Frontlautsprechern und ohne die Nutzung von
Wandreflexionen ermodlichen.
DOLBY DIGITAL
Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
dt
Digital Surround
,DTS" und ,DTS Digital Surround" sind eingetragene Warenzeichen von DTS, Inc.
Univolume
"UniVolume" ist eine Marke der Yamaha Corporation.
Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollenn benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/ EC, bringen Sieitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.
Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien ihren Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung aufreten konnten.
Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sieitte ihre örtliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Antikel.
These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Antikel ausrangieren möhen, kontaktieren Sie bile ihre ortlichen Behörden oder ihren Handl er und Fragen Sie nach der sachgerechten Entsorgungsmethode.
Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):
Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.
Observera: Läs detta innan encheten tas iBruk.
Optische kabel × 1 (1,5 m)
Batterij × 2 (AAA, R03, UM4)
| Surround | Stereo |
| SURROUND | STEREO |
| Groen | Brandt nicht |
Automatische volumeregeling (UniVolume)
