BEDIENUNGSANLEITUNG PHS750E Futurelight

Inhaltsverzeichnis/Table of contents

Sommaire/Contenido

Deutsch

EINFUHRUNG 5

Lieferumfang 5

SICHERHEITSHINWEISE 6

BESTIMMUNGSGEMÄBE VERWENDUNG 7

GERATEBESCHREIBUNG 9

Features 9

Geräteübersicht 10

INSTALLATION 11

Lampeninstallation/Lampenwechsel 11

Lampenjustierung 12

Einsetzen/Austauschen von Gobos 12

Einsetzen/Austauschen von Farbfiltern 13

13

Projektormontage 14

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor 17

Anschluss ans Netz 18

BEDIENUNG 18

Stand Alone-Betrieb 18

DMX-gesteuerter Betrieb 18

Adressierung des Projektors 18

DMX-Protokoll 19

Control Board 24

Function Mode 26

Information 26

Lamp Control 27

Personality 28

Reset function 30

Effect Adjust 30

Users mode set 30

Edit Program 30

Fehlermeldungen 32

REINIGUNG UND WARTUNG 33

Sicherungswechsel 34

TECHNISCHE DATEN 34

English

INTRODUCTION 35

These Bedienungsanleitung gilt fur die Artikelnummer 51838335

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

BEDIENUNG SANLEITUNG

Futurelight

PHS-750E Pro-Head-Spot

ACHTUNG!

Gerät vor Feuchtigkeit und Nasse schützen!

Vor Offnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerates zu tun haben, müssen

• entsprechend qualifiziert sein
  -These Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jeder nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFUHRUNG

Wir freiuen uns, dass Sie sich für einen FUTURELIGHT PHS-750E entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworbEN.

Nehmen Sie den PHS-750E aus der Verpackung.

Lieferumfang

1 G e rät
1 Bedienungsanleitung
1 Kabel MC-50, 5m, schwarz,XLR m/f,symmetr. 3022050N
2 FUTURELIGHT OC-1 Omega-Halter 51836995

SICHERHEITSHINWEISE

ACHTUNG!

Selen Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu halten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingtesen:

Bei Schaden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantianspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden an der Netzleitung oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzsteckerarf nur an eine Schutzkontakt-Steckdose angeschlssen werden, deren Spannung und Frequenz mit dem Typenschild des Gerates genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen konnen zur Zerstörung des Gerates und zu tödlichen Stromschlagen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss damit gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontaktkommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, Mechanisch belasten, durch Druck belasten, siehen, erhitzen und nicht in die Höhe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlagen kommt.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hinvorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlagen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufahr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlagen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Deutsch

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in ergendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch Funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen konnen tõdliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Buroklammern oder gröbere Metallspane in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zunehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tõdliche Verletzungen zur Folge haben.

Brandgefahr! Gerät niemals auf leicht entflammbaren Oberflächen aufstellen (z. B. Messeteppich)!

Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!

Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da ansonsten die Lebensdauer der Lampe erheblich reduziert werden wurde.

GESUNDHEITSRISIKO!

Blichen Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt entsprechend für Epileptiker)!

Kinder und Laien vom Gerät fern halten!

Das Gerat scarf niemals unbeaufsichtigt betrieben werden!

BESTIMMUNGSGEMÄBE VERWENDUNG

Bei dieser Gemarbeit handelt es sich um einen kopfbewegten Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen setzen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenaufen konzipiert.

Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.

Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspauses die Lebensdauer des Gerätes erhöhen.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Das Gerätarf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt werden könnte. Fassen Sie das Gerät immer an den Tragegriffen an.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissem Sie sich, dass keine Kabel frei herumliegen.itte achten Sie darauf, dass das Gerät nicht berührt oder umgestoßen werden kann. Sie gefährden ihre eigene und die Sicherheit Dritter!

Das Gerätarf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlagen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raumarf nur so stark mit Nebel gesättigt sein, dass eine gute Sichteweite von mindestens 10 m besteht.

Deutsch

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50% bei einer Umgebungstemperatur von 45^ nicht überschreiben.

Dieses Gerätarfn in einer Hohenlagezwischen-20und 2000m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung konnte das Gerät zerstären. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzsteckerziehen).

Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiben!

Das Gerätarf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.itte beachten Sie, dass wärmeempfindliche Gegenstände durch die emittierte Wärme verformt oder beschädigt werden konnen.

Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgespeirt ist.

Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss an den darauf vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseilarf niemals an den Transportgriffeneingehängt werden!

Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlüssen ist und alle nötigen Schrauben fest angezogen wurden.

Die Lampearf niemals gezündet werden, wenn die Objektivnse oder Gehäuseabdeckungen entfernt wurden, da bei Entladungslampen Explosionsgesefahr besteht und eine hohe UV-Strahlung auftritt, die zu Verbrennungen führen kann.

Die maximale Umgebungstemperatur T_a = 45^ darf niemals überschritten werden.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedieten, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt Funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschaden zu vermeiden.

Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgrunden verboten sind.

Der Serienbarcode darf niemals vom Gerat entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschreiben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

GERÄTEBESCHREIBUNG

Features

• Mit elektronischen Ballast
• Farbrad mit 8 entsprechenden, dichroitischen Farbfiltern und weiß
• CMY-Farbmischung für unbegrenzte Farbvariationen
• Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position)
• Rainbow-Effekt mit variabler Geschwindigkeit in beiden Richtungen
• Slot In System für Gobo- und Farbfilterwechsel ohne Werkzeug
  Zwei Gobo-Rader mit je 6 rotierenden Hobos plus offen
• Alle Gobos sind untereinander austauschbar
  Mit Gobo-Shake Funktion
  Vorprogrammierte Prisma-Gobo-Makros
  3-Facetten-Prisma
• Stufenloser Frost-Filter zum Ein- und Ausfaden der Projektionen
• Animationsrad für Flammeneffekt
• Motorischer Fokus
• Mechanischer Dimmer
• Stufenlos regelbare Iris
• Lichtstrahl mit 15^ - 30^ Absprählwinkel
• Farbiges LCD-Display
• Strobe-Effekt mit 1-13 Blitzen pro Sekunde über separaten Shutter
• Strobe-Effekt über Zufallsgenerator
• Exakte Positionierung durch 16 Bit Auflösung der Pan/Tilt-Bewegung
  PAN-Winkel zwischen 630^ und 540^ umschaltbar
  Control Board mit LCD-Display und Folientastatur zur Einstellung der DMX-Startadresse, Pan-/Tilt

Reverse, Programm, Reset, Lampenschaltung, Betriebsstundenzahler

• DMX-gesteuerter Betrieb oder Stand Alone Betrieb mit Master-/Slave-Funktion möglich
• 56 vorprogrammierte Szenen im Program Run für Stand Alone Betrieb
• Anzahl der Szenen im Program Run kann beliebig verändert werden
  Die Szenen im Program Run让他们 sich über das Control Board oder externen Controller individuell anpassen und in den Speicher laden
• 7 eingebaute Programme, die sich über den DMX-Controller aufrufen setzen
• Musikgetaktet über eingebautes Mikrofon
  Fur MSR 700SA/DE GOLD Lampe
• DMX-512 Steuerung über jeder handelsüblichen DMX-Controller möglich

Deutsch

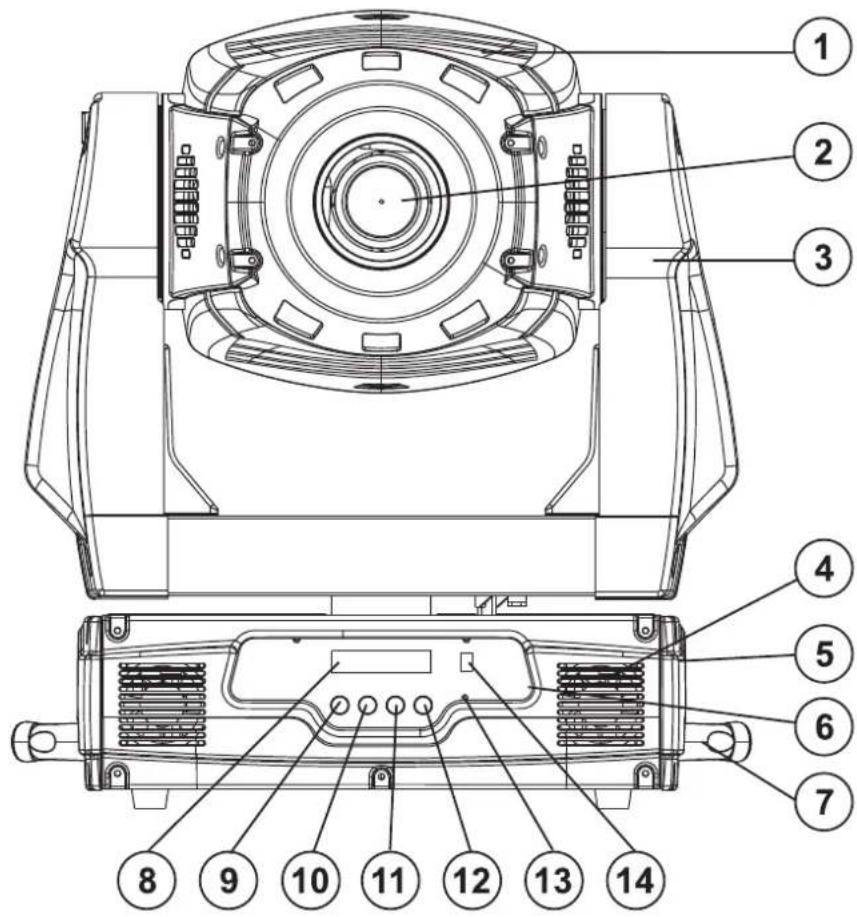

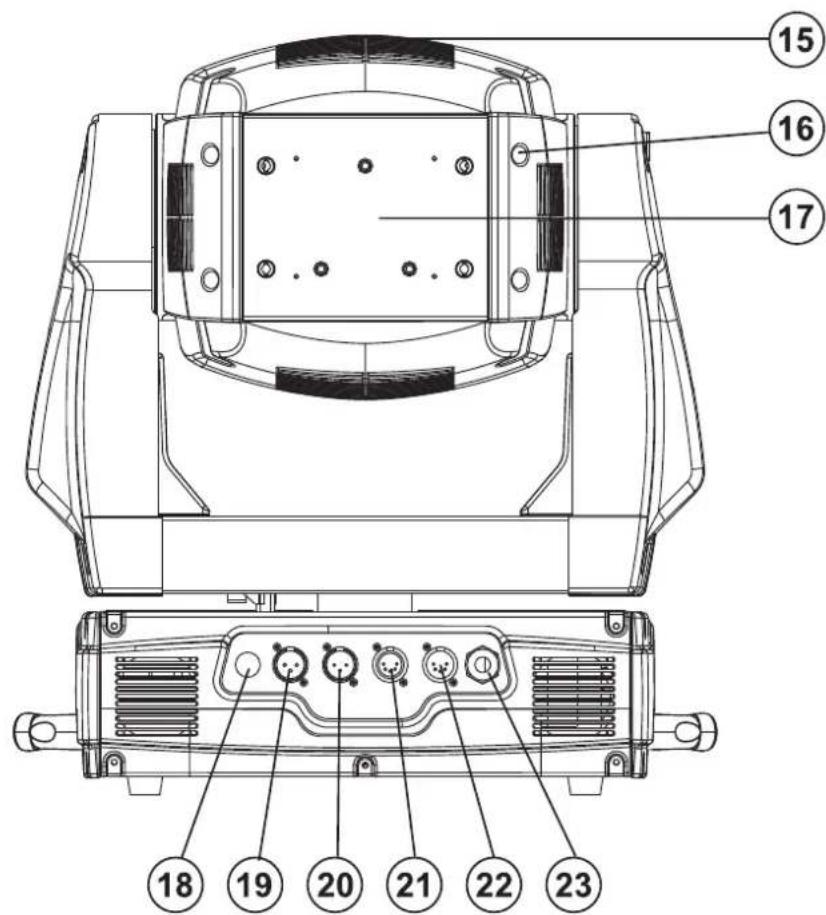

Geräteübersicht

(1) Projektorkopf
(2) Objektivlinse
(3) Projektorarm
(4) Lüfter
(5) Base
(6) Steuereinheit
(7) Tragegriff
(8) LCD-Display
(9) Mode/Esc-Taste
(10) Up-Taste
(11) Down-Taste
(12) Enter-Taste
(13) Mikrofon
(14) Update-Buchse

(15) Lüftergitter
(16) Gehäuseschraube
(17) Lampensystem
(18) Sicherungshalter
(19) 3-polige DMX-Ausgangsbuchse
(20) 3-polige DMX-Eingangsbuchse
(21) 5-polige DMX-Ausgangsbuchse
(22) 5-polige DMX-Eingangsbuchse
(23)Netzanschluss

INSTALLATION

Lampeninstallation/Lampenwechsel

LEBENSGEFAHR!

Lampe nur bei ausgeschalteten Gerät einsetzen! Netzsteckerziehen!

Zur Installation benötigen Sie eine MSR 700SA/DE GOLD Lampe.

Die Lampearf nur nach Anlagen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden.

ACHTUNG!

Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat!

Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals übersritten werden. Führn Sie deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie den Betriebsstundenzahler in regelmäßigen Abständen und ersetzen Sie die Lamperechtzeitig!

Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!

Die verwendete Lampe erreicht Temperaturen von bis zu 600^ C.

Vor dem Wechseln der Lampe diese unbedingt erst abkühlen setzen (ca. 10 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzsteckerziehen).

Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.

Setzen Sie keine Lampen mit einer hohenen Leistungsangabe ein. Lampen mit einer hohenen Leistung entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.

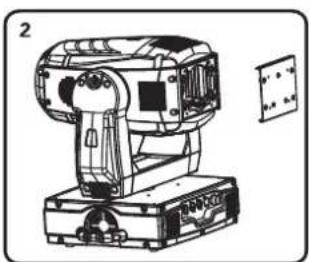

Vorgehensweise:

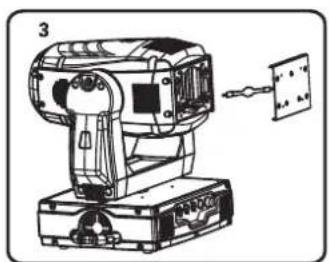

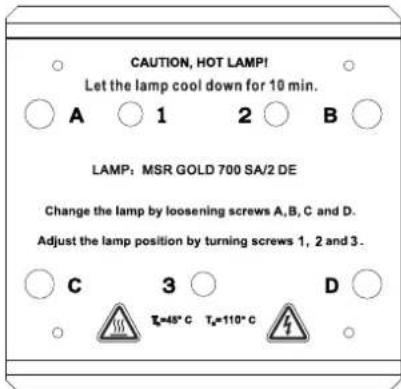

Schritt 1: Losen Sie die Befestigungsschrauben A, B, C, D des Lampensystems und entnehmer Sie diese sorsichtig aus dem Gehäuse.

Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunachst die defekte Lampe aus dem Lampenhalter.

Schnitt 3: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.

Schritt 4: Führn Sie das Lampensystem wieder in das Gehäuse ein undziehen Sie die Befestigungsschrauben fest.

Schnitt 5: Justieren Sie die Lampe wie unter Lampenjustierung beschreiben.

Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

Deutsch

Lampenjustierung

Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller untersuchen, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren.

Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100% und fokussieren Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). Zentrieren Sie den "Hot Spot" (das ist der hellste Teil des Lichtstrahls) durch Drehen der Schrauben „1, 2, 3". Drehen Sie immer nur an einer Schraube, um den Hot Spot diagonal über die Projektion zu bewegen. Wenn Sie keinen Hot Spot entdecken können, justieren Sie die Lampe so lange, bis das Licht gleichmäßig verteil ist.

Wenn der Hot Spot zu hell erscheint, konnen Sie dessen Intensitat abschwachen, indem Sie die Lampe naher zum Reflektor hinbewegen. Drehen Sie dazu alle drei Schrauben „1, 2, 3" um 45^ im Uhrzeigersinn, bis das Licht gleichmäßig verteil ist.

Wenn das Licht am äußerten Rand des Strahls heller entscheid als in der Mitte, befindet sich die Lampe zu nah am Reflektor. Bewegen Sie in thisem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei Schrauben „1, 2, 3" um 45^ gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteil ist und der Strahl hell genug entscheid.

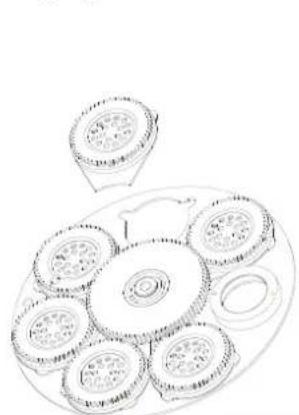

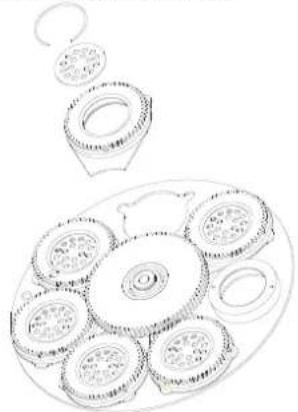

Einsetzen/Austauschen von Hobos

LEBENSGEFAHR!
Gobos nur bei ausgeschaltetem Gerät austauschen Netzsteckerziehen!

Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetaucht werden sollen, gehen Sie wie folgt vor:

ACHTUNG! Niemals die Schrauben der rotierenden Gobos lose, da ansonsten die Kugellager geffnet werden!

Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. Entnehmer Sie das Gobo und setzen Sie das neue Gobo ein. Drücken Sie den Sprengring zusammen und setzen Sie him vor das Gobo.

Hinweis! Slot In Gobo-System fur gobowechsel ohne Werkzeug! Einsetzen/Austauschen der Gobos wie oben beschrieben.

Einsetzen/Austauschen von Farbfiltern

DANGER

HIGH VOLTAGE

LEBENSGEFAHR!

Farbfilter nur bei ausgeschaltetem Gerät austauschen

Netzsteckerziehen!

Wenn Sie andere Farbfilter verwenden möchten oder Farbfilter ausgetauscht werden sollen, gehen Sie wie folgt vor:

Vorgehensweise:

Schritt 1: Drehen Sie das Farbrad bis der gewünschte Farbfilter erscheint. Positionieren Sie das Loch des Goborades über dem zu ersetzenden Farbfilter.
Schnitt 2: Drücken Sie nun mit dem Finger vorsichtig von oben durch diese Öffnung auf den innenliegenden Teil des Farbilters, um den Filter zu losen. Ziehen Sie mit der anderen Hand den Filter aus dem Farbrad.

Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

Hinweis!

Slot In System für Farbfilterwechsel ohne Werkzeug! Einsetzen/Austauschen der Farbfilter wie oben beschrieben.

Transportsicherung

Der PHS-750E verfügbar im Lieferzustand über zwei Transportsicherungen, um Schäden am Gerät zu vermeiden.

Bitte beachten Sie: Die Transportsicherungen müssen vor Inbetriebnahme unbedingt gelöst werden!

TILT-Sicherung:

Drehen Sie dazu die beiden Arretierhebel an den Seiten des Projektorkopfes von Lock auf Unlock. Der Projektorkopf ist jetzt in der Y-Richtung frei bewegbar.

PAN-Sicherung:

Drehen Sie dazu den Arretierhebel an der Unterseite de Projektorarmes von Lock auf Unlock. Der Projektorkopf ist jetzt in der X-Richtung fre bewegbar.

Lock Un-lock

Bevor das Gerät transportiert wird, drehen Sieitte alle Arretierhebel von Unlock auf Lock.

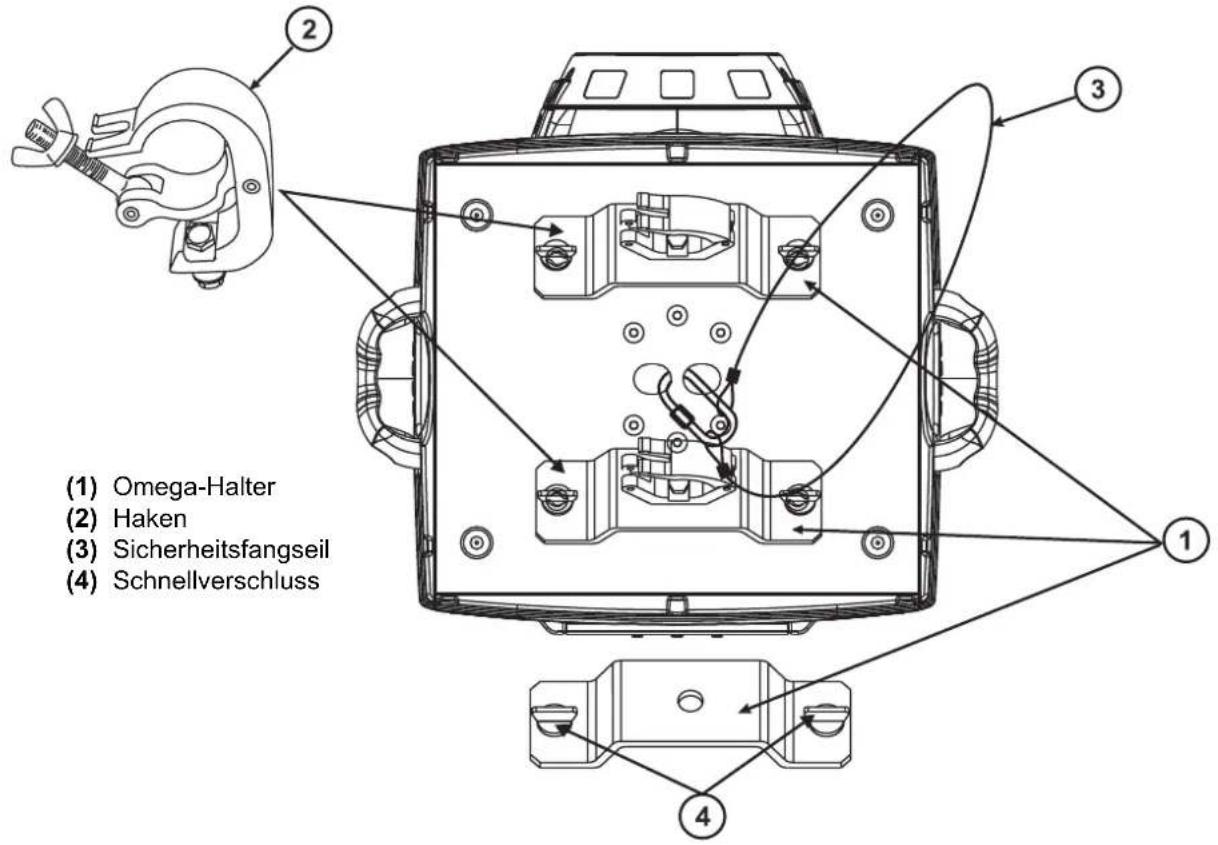

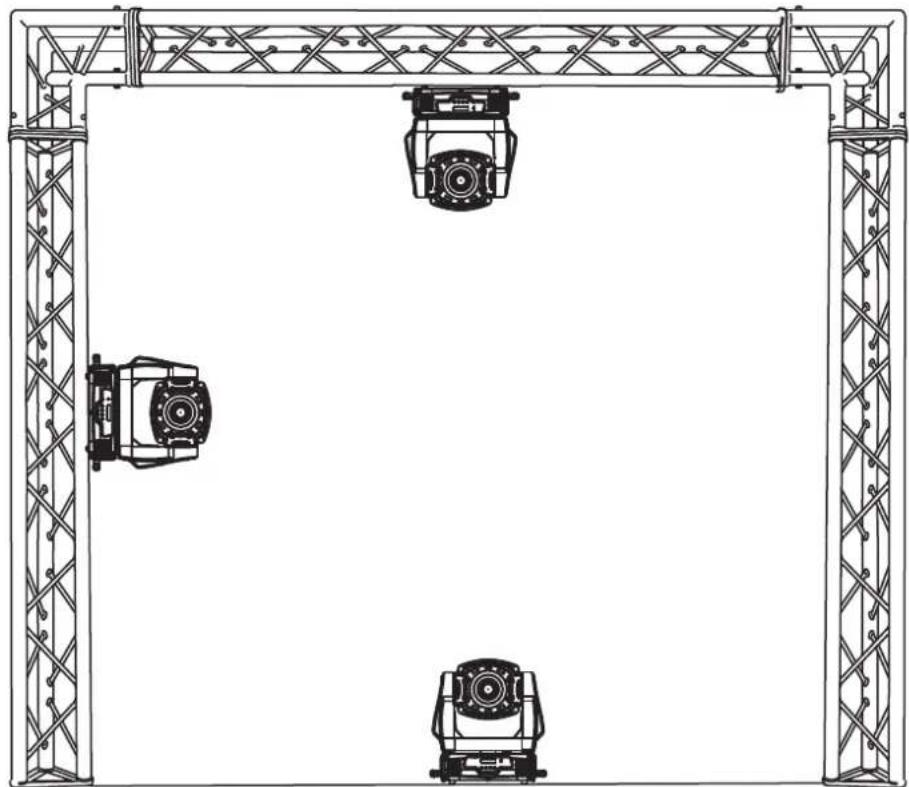

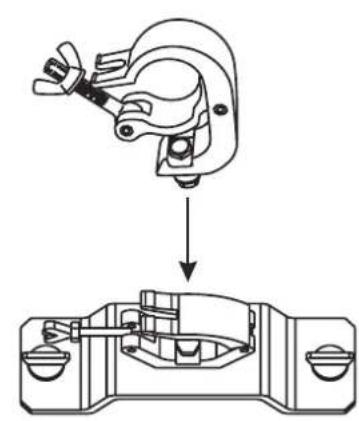

Projektormontage

LEBENSGEFAHR!

Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installationarf nur vom autorisierten Fachhandel ausgeführrt werden!

Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutlast aushalten kann.

Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.

Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegen den Arbeitsplätzen sowie an sonstigen Gefährbereichen verboten.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat davon zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestensomal jährlich durch einen Sachkundigen geprüft werden.

Vorgehensweise:

Der Projektor soll idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.

WICHTIG! UBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projekctors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installeur. Unsachgemäß Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.

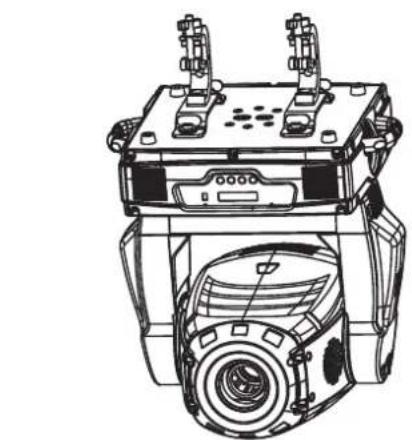

Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektorarfniemalsfrei schwingend im Raum befestigt werden.

Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICT!

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.

BRANDGEFAHR!

Achten Sie bei der Installation des Gerätesitte darauf, dass sich im Abstand von mind. 0,5m keine leicht entflammbaren Materialien (Deko, etc.) befinden.

ACHTUNG!

Montieren Sie den Projektor ausschließlich über zwei geeignete Haken.itte

beachten Sie auch die Installationshinweise auf der Unterseite der

Base. Achten Sie darauf, dass das Gerät sicher befestigt wird.

Vergewissern Sie sich, dass die Verankierung stabil ist.

Deutsch

Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine Funktionellen Eigenschaften zu verändern.

Die Projektorbase lassst sich auf zwei verschiedene Arten montieren.

Sichern Sie den Projektor bei Überkopfmontage (Montagehöhe >100~cm ) immer mit einem geeignetem Sicherungsseil.

Es durren nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbinereingesetz werden. Die

Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.

Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden konnen. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!

Der Hersteller haftet nicht für Schäden, die durch unsachgemäß Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!

Hängen Sie das Schnellverschlussglied in dem darauf vorgesehenen Loch im Bodenblech ein. Führten Sie das Sicherungsseil über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein undziehen Sie die Sicherungsmutter gut fest.

Der maximale Fallabstand damit 20~cm nicht überschreiben.

Ein Sicherungssiegel, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, damit nicht mehr als Sicherungssiegel eingesetzt werden.

LEBENSGEFAHR!

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

Deutsch

Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern.

Führer Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die damit vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.

Deutsch

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.

Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung goes über 3- bzw. 5-polige XLR-Stecker und -Kupplungen.

Belegung der XLR-Verbindung:

DMX-Ausgang
XLR-Einbaubuchse:

DMX-Eingang
XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Ausgang
XLR-Einbaubuchse:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Eingang
XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schlieben Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des{nachsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des{nachsten Gerätes bis alle Geräte ange-schlossen sind.

Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (-) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerä gesteckt.

Anschluss ans Netz

Schlieben Sie das Gerat über den Netzstecker ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter		L

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerat direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerätarf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30mA Bemessungsdifferenzstrom ausgestellt sein.

Lichteffekte)dürfen nicht über Dimmerpacks geschaltet werden.

BEDIENUNG

Wenn Sie das Gerät an die Spannungsvorsorgung angeschlossen haben, nimmt der PHS-750E den Betrieb auf. Wahrend des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.

Stand Alone-Betrieb

Der PHS-750E lassst sich im Stand Alone-Betrieb ohne Controller einsetzen.

Trennen Sie dazu den PHS-750E vom Controller und rufen Sie das vorprogrammierte Programm auf:

Bitte beachten Sie weitere Hinweise unter Control Board, Hauptfunktionen, Menüpunkte Mode und Edit.

DMX-gesteuerter Betrieb

Über ihren DMX-Controller konnen Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführrt.

Adressierung des Projektors

Über das Control Board konnen Sie die DMX-Startadresse definieren. Die Startadresse ist der ersten Kanal, auf den der Projektor auf Signale vom Controller reagiert.

Wenn Sie die Startadresse z. B. auf 25 definieren belegt der Projektor die Steuerkanäe 25 bis 48.

Bitte vergewissern Sie sich, dass sich die Steuerkanale nicht mit anderen Geräten überlappen, damit der PHS-750E korrekt und unabhängig von anderen Geräten in der DMX-Kette Funktioniert.

Werden mehrere PHS-750E auf eine Adresse definiert, arbeiten sie synchron.

Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun konnen Sie den PHS-750E über ihren Controller ansteuern.

Bitte beachten Sie:

Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display.

Die Meldung erscheint

• Denn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.

• wenn der Controller ausgeschaltet oder defekt ist.

-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.

Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Ω. Widerstand abgeschlossen werden damit die Geräte korrekt Funktionieren.

Deutsch

DMX-Protokoll

Steuerkanal 1 - Horizontale Bewegung (Pan) (innerhalb 630^ )

Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN).

Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte).

Der Kopf kann an jeder gewünschten Einstellung angehalten werden.

Steuerkanal 2 - Vertikale Bewegung (Tilt) (innerhalb 265^ )

Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).

Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte).

Der Kopf kann an jeder gewünschten Einstellung angehalten werden.

Steuerkanal 3 - Geschwindigkeit Pan-/Tilt-Bewegung

Decimal Hexad. Percentage S/F Eigenschaft

0	225	00 E1	0%	88% F	Abnehmende Geschwindigkeit
226	235	E2	EB	89%	92%	S	Blackout bei Pan-/Tilt-Bewegung
236	245	EC F5	93%	96%	S Blackout bei Farb-/Gobowechsel
246	255	F6 FF	96%	100%	S Keine Funktion

Steuerkanal 4 - Farbrad

Lineare Farbänderung gemäß der Bewegung des Reglers.

Sie konnen den Farbwechsler an jeder gewünschten Position anhalten.

Decimal Hexad. Percentage S/F Eigenschaft

0	13	00	0D	0%	5%	S	Offen/weiß
14	27	0E	1B 5%	11%	S Hellblau
28	41	1C	29	11%	16% S	Lachsrot
42	55	2A	37	16%	22% S	Blau
56	69	38	45	22%	27% S	Grün
70	83	46	53	27%	33% S	Helligelb
84	97	54	61	33%	38% S	Rosa
98	111	62	6F 38%	44%	S Orange
112	127	70	7F 44%	50%	S Aquamarin
128	187	80	BB	50%	73%	F	Rainboweffekt vorwärts mit abnehmender Geschwindigkeit
188	193	BC C	1 74%	76%	S Keine	Rotation
194	255	C2	FF	76%	100%	F	Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

Steuerkanal 5 - Cyan

Decimal Hexad. Percentage S/F Eigenschaft

0

255

00

FF

0%

100%

F

Cyan (0 = weiß, 255 bzw. 100% is Cyan)

Steuerkanal 6 - Magenta

Decimal Hexad. Percentage S/F Eigenschaft

0

255

00

FF

0%

100%

F

Magenta (0 = weiß, 255 bzw. 100% is Magenta)

Steuerkanal 7 - Yellow

Decimal Hexad. Percentage S/F Eigenschaft

0

255

00

FF

0%

100%

F

Yellow (0 = weiß, 255 bzw. 100% is Yellow)

Deutsch

Steuerkanal 8 - Rotierendes Goborad, Gobo Shake 1

Decimal Hexad. Percentage S/F Eigenschaft
0	9 00	09 00	% 4%	S Offen
10	19 0A	13	4%	7% S Rotierendes Gobo 1
20	29 14	1D	8%	1% S Rotierendes Gobo 2
30	39 1E	27	12%	15% S Rotierendes Gobo 3
40	49 2B	31	16%	19% S Rotierendes Gobo 4
50	59 32	3B	20%	23% S Rotierendes Gobo 5
60	69	3C	45 24%	27% S Rotierendes Gobo 6
70	89	46	59	27%	35%	F Gobo 1 Shake mit zunehmender Geschwindigkeit
90	109	5A	6D	35%	43%	F Gobo 2 Shake mit zunehmender Geschwindigkeit
110	129	6E	81	43%	51%	F Gobo 3 Shake mit zunehmender Geschwindigkeit
130	149	82	95	51%	58%	F Gobo 4 Shake mit zunehmender Geschwindigkeit
150	169	96	A9	59%	66%	F Gobo 5 Shake mit zunehmender Geschwindigkeit
170	189	AA	BD	67%	74%	F Gobo 6 Shake mit zunehmender Geschwindigkeit
190	255	BE	FF	75%	100%	F Rotierendes Goborad mit ständiger Rotation und zunehmender Geschwindigkeit

Steuerkanal 9 - Indizieren der rotierenden Gobos, Goborotation 1

Decimal Hexad. Percentage S/F Eigenschaft
0	127	00	7F	0%	50% S	Gobindizierung
128	189	80	BD	50%	74%	F	Goborotation vorwärts mit abnehmender Geschwindigkeit
190	193	BE	1 75	%	76%	S Keine Rotation
194	255	C2	FF	76%	100%	F	Goborotation rückwärts mit zunehmender Geschwindigkeit

Steuerkanal 10 - Rotierendes Goborad, Gobo Shake 2

Decimal Hexad. Percentage S/F Eigenschaft
0	9 00	09 00	% 4%	S Offen
10	19 0A	13	4%	7% S Rotierendes	Gobo 1
20	29 14	1D	8%	1% S Rotierendes	Gobo 2
30	39 1E	27	12%	15% S Rotierendes	Gobo 3
40	49 2B	31	16%	19% S Rotierendes	Gobo 4
50	59 32	3B	20%	23% S Rotierendes	Gobo 5
60	69	3C	45 24%	27% S Rotierendes	Gobo 6
70	89	46	59	27%	35%	F Gobo 1 Shake mit zunehmender Geschwindigkeit
90	109	5A	6D	35%	43%	F Gobo 2 Shake mit zunehmender Geschwindigkeit
110	129	6E	81	43%	51%	F Gobo 3 Shake mit zunehmender Geschwindigkeit
130	149	82	95	51%	58%	F Gobo 4 Shake mit zunehmender Geschwindigkeit
150	169	96	A9	59%	66%	F Gobo 5 Shake mit zunehmender Geschwindigkeit
170	189	AA	BD	67%	74%	F Gobo 6 Shake mit zunehmender Geschwindigkeit
190	255	BE	FF	75%	100%	F Rotierendes Goborad mit ständiger Rotation und zunehmender Geschwindigkeit

Steuerkanal 11 - Indizieren der rotierenden Gobos, Gaborotation 2

Decimal Hexad. Percentage S/F Eigenschaft
0	127	00	7F	0%	50% S	Gobindizierung
128	189	80	BD	50%	74%	F	Gaborotation vorwärts mit abnehmender Geschwindigkeit
190	193	BE	C1	75%	76%	S Keine	Rotation
194	255	C2	FF	76%	100%	F	Gaborotation rückwärts mit zunehmender Geschwindigkeit

Steuergkanal 12 - Prismenrad

Decimal Hexad. Percentage S/F Eigenschaft
0	3 00	03 00	% 1%	S Offen
4	63 04	4 3F	2% 2%	5% F	Vorwärtsrotation mit abnehmender Geschwindigkeit
64	67 40	43	25%	26% S	Keine Rotation
68	127	44	7F	27%	50%	F	Rückwärtsrotation mit zunehmender Geschwindigkeit
128	135	B0 87	50%	53%	Makro 1
136	143	B8 8F		53%	56%	Makro 2
144	151	90 97	56%	59%	Makro 3
152	159	98 9F		60%	62%	Makro 4
160	167	A0	A7	63%	65%	S	Makro 5
168	175	A8	AF	66%	69%	S	Makro 6
176	183	B0	B7	69%	72%	S	Makro 7
184	191	B8	BF	72%	75%	S	Makro 8
192	199	C0	C7	5%	78%	Makro 9
200	207	C8	CF	78%	81%	S	Makro 10
208	215	D0	D7	2%	84%	Makro 11
216	223	D8	DF	85%	87%	S	Makro 12
224	231	E0	E7	88%	91%	S	Makro 13
232	239	E8	EF	91%	94%	S	Makro 14
240	247	F0	F7	94%	97%	S	Makro 15
248	255	F8	FF	97%	100%	S	Makro 16

Steuerkanal 13 - Fokus

Decimal Hexad. Percentage S/F Eigenschaft
0	255	00	FF	0%	100%	F
Allmähliche Einstellung von nah bis welt

Steuergkanal 14 - Stufenloser Zoom

Decimal Hexad. Percentage S/F Eigenschaft
0	255	00	FF	0%	100%	F	Allmähliche Einstellung von Klein bis groß

Steuergkanal 15 - Shutter, Strobe

Decimal Hexad. Percentage S/F Eigenschaft
0	31 00	1F	0%	12%	S Shutter	geschlossen
32	63	20	3F	13%	25%	S	Keine Funktion (Shutter offen)
64	95	40	5F	25%	37%	F	Strobe-Effekt mit zunehmender Geschwindigkeit
96	127	60	7F	38%	50%	S	Keine Funktion (Shutter offen)
128	159	80	9F	50%	62%	F	Puls-Effekt in Sequenzen
160	191	A0	BF	63%	75%	S	Keine Funktion (Shutter offen)
192	223	C0	DF	75%	87%	F	Strobe-Effekt mit zunehmender Geschwindigkeit
224	255	E0	FF	88%	100%	S	Keine Funktion (Shutter offen)

Steuerkanal 16 - Dimmerintensität

Decimal Hexad. Percentage S/F Eigenschaft
0	255	00	FF	0%	100%	F	Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

Steuerkanal 17 - Iris

Decimal Hexad. Percentage S/F Eigenschaft
0	191	00	BF	0%	75%	F	Allmähliche Einstellung de Durchmessers von Max. nach Min.
192	223	C0	F 75	% 87%	F Öffende	Pulseffekt mit abnehmer Mendener Geschwindigkeit
224	255	E0	FF	88%	100%	F	Schließender Pulseffekt mit zunehmender Geschwindigkeit

Steuerkanal 18 - Frost

Decimal Hexad. Percentage S/F Eigenschaft
0	191	00 BF 0%	75% F	Frost von 0	bis 100 %
192	223	C0 DF 75%	87%	F Öffnender	Pulseffekt mit abnehmender Geschwindigkeit
224	254	E0 FE	88%	100%	F	Schließer	Pulseffekt mit zunehmender Geschwindigkeit
255	255	FF FF 100%	100%	S 100 %	Frost

Steuerkanal 19 - Animationsrad für Flammeneffekt

Decimal Hexad. Percentage S/F Eigenschaft
0	7 00	07 0%	3%	S	Offen
8	127	08 7F		3%	50%	F Vorwärtsrotation mit abnehmender Geschwindigkeit
128	135	30 87		50%	53% S Keine	Rotation
136	255	38 FF	53%	100%	F Rückwärtssrotation mit zunehmender Geschwindigkeit

Steuergkanal 20 - Geschwindigkeit CMY

Decimal Hexad. Percentage S/F						Eigenschaft
0	255	00	FF	0%	100%	F
Geschwindigkeit maximal zu minimal

Steuerkanal 21 - Farbrad und CMY Makros

Decimal Hexad. Percentage S/F							Eigenschaft
0	7 00	07 0%	3%	S Neutral
8	15	08	0F	3%	6%	S	Makro 1
16	23 10	17	6% 9%		S Makro 2
24	31 18	1F		9% 12%	S Makro 3
32	39	20	27	13%	15%	S	Makro 4
40	47 28	2F		16% 18%	S Makro 5
48	55	30	37	19%	22%	S	Makro 6
56	63 38	3F		22% 25%	S Makro 7
64	71	40	47	25%	28%	S	Makro 8
72	79 48	4F		28% 31%	S Makro 9
80	87	50	57	31%	34%	S	Makro 10
88	95 58	5F		35% 37%	S Makro 1		1
96	103	60 67		38% 40%	S Makro	12
104	111	68 6F		41% 44%	S Makro	13
112	119	70 77		44% 47%	S Makro	14
120	127	78 7F		47% 50%	S Makro	15
128	135	80 87		50% 53%	S Makro	16
136	143	88 8F		53% 56%	S Makro	17
144	151	90 97		56% 59%	S Makro	18
152	159	98 9F		60% 62%	S Makro	19
160	167	A0 A7	63%	65%	S Makro 20
168	175	A8 AF		66% 69%	S Makro	21
176	183	B0 B7	69%	72%	S Makro 22
184	191	B8 BF		72% 75%	S Makro	23
192	199	C0 C7	75%	78%	S Makro 24

Deutsch

Steuerganal 22 - Lampenschaltung, Reset, interne Programme

Decimal Hexad. Percentage S/F Eigenschaft
0	19	00	13	0%	7%	S	Normaler Farbwechsel, Positionssuche über kürzesten Weg
20	29	14	1D	8%	11%	S	Farbwechsel an jeder Position, Positionssuche über kürzesten Weg
30	39	1E	27	12%	15%	S	Farb- und Gobowechsel an jeder Position, Positionssuche über kürzesten Weg
40	59	3B	16%	23%	S Lampe an
60	79	3C	4F	24%	31%	S Lampe aus
80	84	50	54	31%	33%	S	Reset Alle
85	87	55	57	33%	34%	S	Reset PAN/TILT
88	90	5B	35%	35%	S Reset Farben
91	93	5B	3D	36%	S Reset Gobos
94	96	5E	60	37%	38%	S	Reset Shutter & Dimmer
97	99	61	63	38%	39%	S	Reset Übrige
100	119	64	77	39%	47%	S	Internes Programm 1 (Edit Program Scene 1 - 8)
120	139	78	8B	47%	55%	S	Internes Programm 2 (Edit Program Scene 9 - 16)
140	159	BC	9F	55%	62%	S Internes Programm 3 (Edit Program Scene 17 - 24)
160	179	A0	B3	63%	70%	S Internes Programm 4 (Edit Program Scene 25 - 32)
180	199	B4	C7	71%	78%	S Internes Programm 5 (Edit Program Scene 33 - 40)
200	219	C8	DB	78%	86%	S	Internes Programm 6 (Edit Program Scene 41 - 48)
220	239	DC	EF	86%	94%	S	Internes Programm 7 (Edit Program Scene 49 - 56)
240	255	F0	FF	94%	100%	S Musiksteuerung

Steuerganal 23 - Pan-Bewegung mit 16 Bit-Auflösung

Steuerkanal 24 - Tilt-Bewegung mit 16 Bit-Auflösung

Deutsch

Control Board

Das Control Board betet mehrere Mochlkeiten: so lessen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchfuhren. Drücken Sie die Mode/Esc-Taste, so dass sich das Display einschaltet. Durch Drucken der Up/Down-Tasten konnen Sie sich im Hauptmenu bewegen. Zur Auswahl des gewürschten Menupunkttes drucken Sie die Enter-Taste. Durch Drucken der Up/Down-Tasten konnen Sie die Auswahl verändern. Bestätigen Sie jeder Änderung durch Drucken der Enter-Taste. Der jeweilige Modus kann durch die Mode/Esc-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschreiben.

Vorgabewerte grau unterlegt.

	Hauptmenü Unter
	Termenü Display Funktion
Function Mode	Set DMX address A001~AXXX
	Value display PAN...DMX-Wert anzeigen
	Set to Slave	Slave 1, Slave 2, Slave 3	Slave-Einstellung
	Auto program Master/Alone Autom. Program Run
	Music control Master/Alone		Musikgesteuerter Program Run
Information	Time information	Current time XXXX (hours)	Temporäre Betriebsstunden Gerät
		Total run time XXXX (hours) Betriebsstunden Gerät
		Total lamp time XXXX (hours) Betriebsstunden Lampe
		Lamp off time XXXX (minutes)	Temporäre Betriebsstunden Lampe
		Clear lamp time	Betriebsstunden der Lampe zusückensetzen
	Temperature info	Base Temperature	Betriebstermoperatür
		Head Temperature	Innentemperatur
	Software version	Ver. 1.1	Software Version jeder ICs
Lamp Control	Lamp on or off	ON/OFF	Lampenschaltung
	Automatic La-on	ON/OFF	Lampenschaltung/ Inbetriebnahme
	Lamp on via DMX	ON/OFF	Lampe an über DMX
	Lamp off via DMX	ON/OFF	Lampe aus über DMX
	Lamp off no DMX	OFF, OFF~19M	Lampe aus wenn kein DMX
	Lamp on at temp.	20-79°C,45°C/68-174°F,113°F	Lampe an bei Temp
	Lamp off at temp.	80-139°C,130°C/176-282°F,266°F	Lampe aus bei Temp
Personality	Status settings	Address via DMX	DMX-Adresse über externen Controller
		No DMX status	Close/Hold/Auto/ Music
		PAN reverse	ON/OFF
		TILT reverse	ON/OFF
		Fine resolution	ON/OFF
		PAN degree	630/540
		Dimmer Speed	Slow/Quick
		Feedback	ON/OFF

Deutsch

Personality		Movement speed		Speed 1 ~ 4		PAN/TILT Geschwindigkeit einstellen
		Mic sensitivity 70%, 0~99%				Mikrofonempfindlichkeit
	Service setting	Service Password Password=XXX Password „050"
		Fan voltage HIGH/LOW				Lüfter Betriebsart einstellen
		Gobo speed QUICK/SLOW				Goborotation Betriebsart einstellen
	Fans Control	Auto fans speed				Feineinstellung der Lüfterleistung
		High fans speed
		Low fans speed
	Display setting	Shutoff time		05M, 01M-59M		Display-Abschaltung
	Temperature C/F	Celsius				Temperatureinheit zwischen °C und °F umschaltbar
		Fahrenheit
	Initial effect	PAN ... PAN = XXX ... Startposition einstellen
	Reset default ON/OFF					Zurücksetzen auf Werkseinstellungen
Reset function	Reset All					Reset Alle
	Reset PAN/TILT Reset PAN/TILT
	Reset Colors					Reset Farben und CMY+CTO
	Reset Gobos Reset Gobos
	Reset Shutter Reset Shutter
	Reset Others					Reset Übrige
Effect Adjust	Test channel	PAN ...				Funktionstest der Kanäle
	Manual control	PAN ... PAN = XXX ... Lampenjustierung
	Calibrate values	--Password-- Color wheel ...		Password=XXX Color wheel=XXX ...		Effektradjustierung; Standardposition Password „050"
User's Mode Set	User mode	XXXXX (Band) User mode A User mode B User mode C				Benutzerdefinierte Kanalreihenfolge
	Edit user mode	PAN ... PAN = CH01 ...		Preset-Benutzerd.
Edit Program	Select programs	Auto Pro Part 1 Auto Pro Part 2 Auto Pro Part 3	Progr. 1-10 Progr. 1-10 Progr. 1-10 Progr. 1-10 Program 3		Programmwahl für Auto Programm
	Edit program	Program 1 : Program 10	Program Test Step 01 = SCXXX Step 64 = SCXXX		("Step XX")	Testprogramm Programm Auto Run Speichern + los
	Edit scenes	Edit scene 001 : Edit scene 250	Pan,Tilt, ... Scene Time- Input by outside		Pan=XXX TIME=XX.XS	Speichern + zusück Szenen manuell editieren
	Rec. Controller	XX~XX				Automatische Szenenaufzeichnung

Deutsch

Function Mode

Einstellen der DMX-Startadresse

Mit dieser Funktion konnen Sie die DMX-Startadresse über das Control Board einstellen.

Wahlen Sie "Set DMX address" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drücken der Up/Down-Tasten ein.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

DMX-Wert anzeigen

Mit dieser Funktion lassst sich der DMX-Wert der einzelnen Kanäle anzeigen. Das Display zeigt darüber automatisch den Kanal an, an dem sich ein DMX-Wert ändert.

Slave-Einstellung

Mit dieser Funktion konnen Sie das Gerät als Slave-Gerät definieren. Sie haben die Wahl zwischen 3 und 4 unterschiedlichen Slave-Programmen. Weitere Informationen hierzu finding Sie unter „Edit Program“ - „Select Programs“

Automatischer Program Run

Mit dieser Funktion{lsst sich das interne Programm aufrufen. Das gewünschte Programm konnen Sie unter "Select programs" auswahlen. Die Anzahl der Steps konnen Sie unter „Edit program" festlegen. Die einzelnen Szenen konnen Sie unter „Edit scenes" abändern. Mit dieser Funktion{lssen sich die Szenen automatisch, d.h. mit der eingestellen Step-Time abspielen. Die Auswahl „ALONE" bedeutet Stand Alone-Modus und "MASTER", dass das Gerät als Master-Gerät definiert wird.

Musiksteuerung

Mit dieser Funktion{lssst sich das interne Programm aufrufen. Mit dieser Funktion lassen sich die Szenen musicigsteuert abspielen. Die Auswahl „ALONE" bedeutet Stand Alone-Modus und "MASTER", dass das Gerät als Master-Gerät definiert wird.

Information

Time information

Temporäre Betriebsstunden Gerät

Mit dieser Funktion halten sich die temporären Betriebsstunden des Gerätes seit dem Einschalten auslesen. Auf dem Display erscheint "XXXX", "X" steht für die Anzahl der Stunden. Der Zähler wird beim Abschalter auf 0 zurückgesetzt.

Betriebsstunden Gerät

Mit dieser Funktion halten sich die Betriebsstunden des Gerätes auslesen. Auf dem Display erscheidt "XXXX", "X" liegt für die Anzahl der Stunden.

Betriebsstunden Lampe

Mit dieser Funktion halten sich die Betriebsstunden der Lampe auslesen. Auf dem Display erscheidt "XXXX", "X" liegt für die Anzahl der Stunden.

Temporäre Betriebsstunden (in Minuten) Lampe

Mit dieser Funktion halten sich die Stunden auslesen, in denen das Gerät seit der letzten Lampenzündung liegt. Auf dem Display erscheint “XXXX”, “X” steht für die Anzahl der Minuten. Der Zähler wird bei Abschalten der Lampe auf 0 zurückgesetzt.

Betriebsstunden der Lampe zusücksetzen

Mit dieser Funktion setzen sich die Betriebsstunden der Lampe zusücksetzen.itte führen Sie diese Funktion nach jedem Lampenwechsel durch.

Wahlen Sie "Clear lamp time" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drucken Sie die Up/Down-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Deutsch

Temperature info

Betriebstemperatur

Temperaturangabe im Inneren der Projektorbase (nahe LCD-Display) in Grad Celsius/Grad Fahrenheit.

Innentemperatur

Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius/Grad Fahrenheit.

Software version

Mit dieser Funktion lassst sich die Software-Version des Gerätes auslesen.

Wahlen Sie "Software version" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display entscheidt "V-X.X", "X.X" steht für die Versionsnummer, z. B. "V-1.0", "V-2.6" etc.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Lamp Control

Lampenschaltung

Mit dieser Funktion lassst sich die Lampe über das Control Board an- oder abschalten.

Wahlen Sie "Lamp on or off" during Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display entscheidet "ON" oder "OFF".
- Drücken Sie die Up/Down-Taste zur Auswahl von "ON" um die Lampe anzuschalten, oder "OFF" um sie abzuschalten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Lampenschaltung bei Inbetriebnahme

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch zündet, sobald Sie das Gerät in Betrieb genommen wird. Wenn die Lampe automatisch gezündet werden soll, wahlen Sie über die Up/Down-Tasten "ON" aus oder "OFF", wenn die Lampe ausgeschaltet sein soll.

Lampe an über DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass sich die Lampe über den externen Controller anschalten lassst (DMX-Kanal 22, Wert 40-59). Wahlen Sie über die Up/Down-Tasten “ON” wenn Sie diese Funktion aktivieren möchten – oder “OFF” wenn nicht.

Lampe aus über DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass sich die Lampe über den externen Controller ausschaltenläst (DMX-Kanal 22,Wert 60-79). Wahlen Sie über die Up/Down-Tasten "ON" wenn Sie diese Funktion aktivieren möchten - oder "OFF" wenn nicht.

Lampe aus wenn kein DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch abgeschelt wird, wenn kein DMX-Signal anliegt.

Lampe an bei Temperatur

Mit dieser Funktion kann eingestellt werden, wenn die Lampe nach einer automatischen Abschaltung wieder zündet. Drücken Sie die Up/Down-Taste zur Auswahr der gewünschten Temperatur zwischen 20^ und 79 Celsius.

Lampe aus bei Temperatur

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch abgescheltet wird, wenn eine bestimmte Innentemperatur erreicht wird. Drücken Sie die Up/Down-Tasten zur Auswahr der maximalen Innentemperatur zwischen 80^ und 139^ . Die normale Betriebstemperatur solte unter 90^ liegen. 90^ Innentemperatur und mehr sind bereits als kritisch zu bewerten und sollenn zur Abschaltung der Lampe führen.itte beachten Sie, dass die Umgebungstemperatur niemals über 45^ liegen sollte, damit eine ausreichende Kuhlung gewährleistet ist.

Deutsch

Personality

Status settings

DMX-Adresse über externen Controller

Mit dieser Funktion konnen Sie die DMX-Startadresse über einen externen Controller einstellen.
Wahlen Sie "Address via DMX" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display entscheidet "ON" oder "OFF".
- Drücken Sie die Up/Down-Taste zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten - oder zur Auswahl von "OFF" wenn nicht.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.
- Stellen Sie jetzt am Controller den DMX-Wert von Kanal 1 auf "7".
- Stellen Sie den DMX-Wert von Kanal 2 auf "7" oder "8". In der Einstellung "7" können Sie die Startadresse zwischen 1 und 255 einstellen. In der Einstellung "8" können Sie die Startadresse zwischen 256 und 511 einstellen.
- Stellen Sie den DMX-Wert von Kanal 3 auf die gewünschte Startadresse. Wenn Sie z. B. die Startadresse 57 einstehen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "7" und Kanal 3 auf "57". Wenn Sie die Startadresse 420 einstehen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "8" und Kanal 3 auf "164" (256+164=420).
Warten Sie ca. 20 Sekunden und das Gerät führt einen Reset durch. Danach ist die neue Startadresse eingestellt.

Auto-Modus wenn kein DMX

Mit der Funktion "No DMX status"我会 tell you when you get a new DMX-Signal.

Wahlen Sie "Close, Hold, Auto oder Music" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display entscheidet "ON" oder "OFF".
- Drücken Sie die Up/Down-Taste zur Auswahr von "ON" wenn Sie diese Funktion aktivieren möchten, oder
"OFF" um sie abzuschalten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

Close

Mit dieser Funktion lassst sich der Shutter schlieben und das Gerät fahr in die Mittelstellung darüber, wenn kein DMX-Signal empfangen wird. Dies entspricht Auto = OFF und Music = OFF.

Hold

Mit dieser Funktion bleibt das Gerät im zuletzt empfangenen DMX-Programm, wenn kein DMX-Signal empfangen wird.

Automatischer Program Run wenn kein DMX

Mit der Funktion "Auto" lassst sich das interne Programm aufrufen, wenn kein DMX-Signal empfangen wird.

Musiksteuerung wenn kein DMX

Mit der Funktion "Music" lassst sich das interne Programm musikgesteuert aufrufen, wenn kein DMX-Signal empfangen wird.

PAN-Umkehr

Mit dieser Funktion lässt sich die PAN-Bewegung umkehren.

TILT-Umkehr

Mit dieser Funktion{lssst sich die TILT-Bewegung umkehren.

Umstellung von 16 auf 8 Bit Auflösung

Mit dieser Funktion lasst sich das Gerät von 16 Bit auf 8 Bit Auflösung umstellen.

Wahlen Sie "Fine resolution" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Up/Down-Taste zur Auswahl von "ON" um 16 Bit einzustellen, oder "OFF" um 8 Bit einzustellen. Die Kanäle PAN Fine und TILT Fine werden deaktiviert.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

Deutsch

PAN-Winkel zwischen 630^ und 540^ umschalten

Mit dieser Funktion lassst sich der PAN-Winkel einstellen.

Wahlen Sie "Pan degree" durch Drucken der Up/Down-Tasten.
- Drucken Sie die Enter-Taste, auf dem Display entscheid “540”.
- Drücken Sie die Up/Down-Taste, um "540" oder "630" auszuwahlen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

Dimmgeschwindigkeit einstehen

Mit dieser Funktion{lssst sich die Dimmgeschwindigkeit einstellen.

Achtung: Sollen mehrere verbundene Geräte gedimmt werden, und es befinden sich unter den Geräten, Geräte des gleichen Typs mit alterer Software-Version, muss die Dimmgeschwindigkeit SLOW ausgewählten werden, um die Kompatibilität der Geräte zu gewährleisten!

Automatische PAN/TILT Kalibrierung

Mit dieser Funktion setzen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren.

PAN/TILT Geschwindigkeit einstellen

Mit dieser Funktion konnen Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen 4 und 6 unterlichenden Modi.

Mikrofonempfindlichkeit

Mit dieser Funktion{lssst sich die Mikrofonempfindlichkeit zwischen 0% und 99% einstellen.

Wahlen Sie "Mic sensitivity" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "70 %.
- Drücken Sie die Up/Down-Taste, um die gewünschte Empfindlichkeit einzustellen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Service settings

Das Password für diese Funktion ist „050".

Lüfter Betriebsart einstellen

Mit dieser Funktion lassst sich die Lüfter Betriebsart einstellen.
Wahlen Sie "Fan voltage" durch Drucken der Up/Down-Tasten.
- Drucken Sie die Enter-Taste, auf dem Display erscheint "LOW".
- Drucken Sie die Up/Down-Taste, um "LOW" oder "HIGH" auszuwahlen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Goborotation Betriebsart einstellen

Mit dieser Funktion lassst sich die Betriebsart der Goborotation einstellen.
Wahlen Sie "Gobo speed" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "SLOW".
- Drücken Sie die Up/Down-Taste, um "SLOW" oder "QUICK" auszuwahlen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Feineinstellung der Lüfterleistung

Mit dieser Funktion lasst sich das Lüfterergebläse feineinstellen. Sie haben die Möglichkeit, die zuvor unter „Fan voltage" gewährte Lüfter Betriebsart, durch die 3 entsprechenden Modi „Auto fans speed", „High fans speed" und „Low fans speed" weiter zu differenzieren.

Display-Abschaltung

Mit dieser Funktion lassst sich das Display nach 1 bis 59 Minuten abschalten.

Deutsch

Temperatureinheit zwischen Grad Celsius und Grad Fahrenheit umschaltbar

Mit dieser Funktion lässt sich die Temperaturangabe einstehen.

Wahlen Sie "Temperature C/F" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "Celsius".
- Drücken Sie die Up/Down-Taste, um “Celsius” oder “Fahrenheit” auszuwahlen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

Startposition einstellen

Mit dieser Funktion konnen Sie einstellen, mit welchem Wert der entsprechende Kanal starten soll.

Reset function

Mit dieser Funktion lassst sich über das Control Board ein Reset durchführren. Dabei können Sie über die Up/Down-Tasten die verschiedene Reset-Funktionen auswahlen.

Zurücksetzen auf Werkseinstellungen

Mit dieser Funktion lassst sich das Gerät auf die Werkseinstellungen zurück setzen. Alle Einstellungen werden auf ihren Vorgabewert (grau unterlegt) zurück gesetzt. Evtl. abgespeicherte Szenen gehen verloren.

Effect Adjust

Funktionstest der Kanäle

Mit dieser Funktion{lsst sich jeder einzeln Kanal auf seine (korrekte) Funktion uberprüfen.

Lampenjustierung

Mit dieser Funktion lassst sich die Lampe leichter justieren. Sobald diese Funktion aktiv ist, werden alle Effekte abgeschelt, der Shutter geöffnet und die Dimmer-Intensität wird auf 100 % gesetzt. Über die einzelnen Funktionen können Sie den Lichtstrahl auf einer ebenen Oberfläche zentrierten und die Feinjustierung vornehmen.

Effektradjustierung

Mit dieser Funktion halten sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Password für diese Funktion ist „050".

Users mode set

Benutzerdefinierte Kanalreihenfolge

Mit dieser Funktion setzen sich benutzerdefinierte Kanalreihenfolgen abspeichern.

Preset-Benutzerdefinition

Mit dieser Funktion{lssst sich Preset-Benutzerdefinition der Kanalreihenfolge abspeichern.

Edit Program

Programmwahl für Auto Programm

Mit dieser Funktion lassst sich das Programm festlegen, das dann im Run aufgerufen wird.

Programmeditieren

Mit dieser Funktion setzen sich die internen Programme editieren.

Szenen editieren

Mit dieser Funktion setzen sich die Szenen der internen Programme editieren.

Szenen automatisch aufzeichnen

Das Gerät verfügbar über einen internen DMX-Recorder, mit dem sich programmierte Szenen aus dem DMX-Controller auf das Gerät übertragen setzen. Stellen Sie die gewündten Szenen-Nummern über die Up/Down-Tasten ein (von - bis). Wenn Sie nun die Szenen auf Ihr Controller aufrufen, werden diese automatisch auf das Gerät übertragen.

Deutsch

Exkurs:

Ein Mastergerät kann 3 verschiedene Datengruppen zu den Slavegeräten senden. Das bedeutet, dass ein Mastergerät 3 verschiedene Slaveeinheiten starten kann, in welchen 3 entsprechliche Programme ablaufen. Die Mastereinheit sendet die 3 Programmteile in Schleife.

Das Slavegerät empfängt die Daten vom Mastergerät nach der Gruppe, in die das Slavegerät eingeordnet wurde. Ist z.B. ein Slavegerät im Menu „Set to Slave" auf „Slave 1" eingestellt wird das „Auto Program Part 1" vom Master gesendet und vom Slave empfangen. Ist „Slave 2" eingestellt, empfängt es das „Auto Program Part 2".

Zum Starten eines Auto Programmes gehen Sieitte wie folgt vor:

1.Slave-Einstellung

Wahlen Sie "Function Mode" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Set to slave" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drucken Sie die Up/Down-Taste, um "Slave 1" oder "Slave 2" oder "Slave 3" einzustellen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

2. Automatischer Program Run

Wahlen Sie "Function Mode" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Auto Programm" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Up/Down-Taste, um "Master" oder "Alone" auszuwahlen. „ALONE" bedeutet Stand Alone-Modus und „MASTER", dass das Gerät als Master-Gerät definiert wird.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

3. Programmwahlfur Auto Pro Part

Wahlen Sie "Edit program" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Select programs" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Up/Down-Taste, um "Auto Pro Part 1" oder "Auto Pro Part 2" oder "Auto Pro Part 3" einzustellen, und somit die Auswahl welches Slave Programm gesendet werden soll. Die Auswahl „Part 1" bedeutet, dass die Slave-Einheit das gleiche Programm wie die Master-Einheiten durchlaufen wird.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

4. Programmwahl für Edit Programm

Wahlen Sie "Edit program" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Edit program" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Up/Down-Taste, um das gewünschte spezifischen Programm einzustellen. Mit dieser Funktion halten sich spezifische Szenen in ein spezifisches Programm editieren.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

5. Automatische Szenenaufzeinung

Wahlen Sie "Edit program" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Edit scenes" durch Drucken der Up/Down-Tasten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Up/Down-Taste, um die gewünschten Szenennummern einzustellen. Es konnen maximal 250 Szenen programmiert werden.

Deutsch

• Drücken Sie die Enter-Taste zur Bestätigung.
• Drücken Sie die Up/Down-Taste, um den gewünschten Wert einzustellen.
• Drücken Sie die Enter-Taste zur Bestätigung.
• Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Beispiel:

Programm 2 enthalt die Szenen: 10, 11, 12, 13;

Programm 4 enthalt die Szenen: 8, 9, 10 und

Programm 6 enthalt die Szenen: 12, 13, 14, 15, 16

Auto Pro Part 1 ist Programm 2;

Auto Pro Part 2 ist Programm 3;

Auto Pro Part 3 ist Programm 6

Die 3 Slave-Gruppen durchlaufen das Auto Programm in bestimmten Zeitabschnitten, wie die folgende Abbildung zeigt:

Part 1:

Part 2:

Part 3:

Fehlermeldungen

Wenn Sie das Gerä einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position.

Wenn auf dem Display z. B. "COLOR Wheel" erscheint, bedeutet dies einen Fehler an Farbrad. Gibt es gleichzeitig einen Fehler an mehreren Kanälen, blinken die Fehlermeldungen 5 Mal im Display, danach führt das Gerät einen Reset durch. Wenn die Fehlermeldungen nach dem Reset noch dreimal erschieren, wird das Gerät prüfen ob mehr als 3 Fehler vorliegen. Wenn 3 Fehlermeldungen oder mehr vorliegen, arbeitet das Gerät nicht mehr fehlerfrei, wenn weniger als 3 Fehlermeldungen vorliegen arbeiten nur die Kanäle mit den Fehlern nicht fehlerfrei.

Die entsprechende Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen an dem entsprechenden Kanalfeature vorliegen (Photodiode defekt oder der Magnet fehl) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das entsprechende Kanalfeature nach dem Reset nicht in der Vorgabeposition.

Die verschiedenen Fehlermeldungen sind:

PAN Moving Yellow COLOR GOBO Rotation 2 Iris

REINIGUNG UND WARTUNG

Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Dabei muss unter anderem auf folgende Punkte besides geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteile montiert sind, müssen fest sitzen und darüber nicht korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse))dürfen keine Verformungen sightbar sein.
3) Mechanisch bewegte Teile wie Achsen, Osen u. Ä. dürfen keinerlei Verschleibspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchting drehen.
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.

LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät solle regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

ACHTUNG!

Die Linse muss gewechselt werden, wenn diese sightbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!

Die Objektivlinse sollen wochentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen.

Der PHS-750E verfügbar im Projektorkopf über zwei Staubschutzfilter. Diese müssen alle 6 Monate gereinigt werden, um eine gute Luftzirkulation zu gewährleisten.

Vorgehensweise:

Schritt 1: Losen Sie die Befestigungsschrauben der Gehäuseabdeckung.
Schritt 2: Entfernen Sie die Gehäuseabdeckung.
Schritt 3: Entfernen Sie den Staubschutzfilter und reinigen Sieihn.
Schritt 4: Setzen Sie den Staubschutzfilter wieder ein.
Schritt 5: Setzen Sie die Gehäuseabdeckung wieder auf undziehen Sie die Schrauben fest.

Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

Die Gobos konnen mit einer weichen Bürste gereinigt werden. Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.

Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollen den monatlich gereinigt werden.

Damit die Lager der rotierenden Teile gut Funktionieren, mussen sie ca. alle 6 Monate geschmiert werden. Zum Olen ist eine Spritze mit einer feinen Nadel zu benutzen. Die Ölmengearf nicht übermaig sein, um zu vermeiden, dass das Öl während des Rotierens auslauft.

Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungs-und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".

Deutsch

Sicherungswechsel

Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des Gerätes defekt ist, damit diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit kein zur Verflugung.

TECHNISCHE DATEN

Spanningsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 975 W
DMX-Steuerkanäe: 24
DMX 512-Anschluss: 5-pol. und 3-pol. XLR
Blitzrate: 13 Hz
Farbsystem: CMY-Farbmischung
Farbrad: 8 dichroitische + weiß
Rotierendes Goborad 1: 6 Gobos und offen
Rotierendes Goborad 2: 6 Gobos und offen
Außendurchmesser der Gobos: 27 mm
Imagedurchmesser der Gobos: 23 mm
Max. Schwenkbewegung (Pan) 630°: in 3,5 s
Max. Kippbewegung (Tilt) 265°: in 2,5 s
Länge der Grundfläche (mit Griffen):	475 mm
Breite der Aufhängung:	355 mm
Höhe (Kopf horizontal):	520 mm
Gewicht (netto):	30,5 kg
Maximale Umgebungstemperatur Ta:	45°C
Maximale Leuchtentemperatur im Beharrungszustand TB:	110°C
Mindestabstand zu entflammbaren Oberflächen:	0,5 m
Mindestabstand zum angeestrahlten Object:	0,5 m
Sicherung:	T 2 A, 250 V + T 6,3 A, 250 V
Zubehr:
PHILIPS MSR 700SA/DE GOLD SFC 10-4 750h	Best.-Nr. 89312015
FUTURELIGHT CP-256/64 Controller 16bit	Best.-Nr. 51834288
FUTURELIGHT CP-512/64 Controller 16bit	Best.-Nr. 51834295
Wizard-512 USB DMX-Software + Interface	Best.-Nr. 51860102
Wizard-1024 USB DMX-Software + Interface	Best.-Nr. 51860110
FUTURELIGHT DES-3 Abschlussstecker 3-pol	Best.-Nr. 51834001
FUTURELIGHT DES-5 Abschlussstecker 5pol	Best.-Nr. 51834002
FUTURELIGHT GH-27/23 Typ A Gobo Halter	Best.-Nr. 51836929

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 12.11.2008 ©

USER MANUAL

Futurelight

PHS-750E Pro-Head-Spot

CAUTION!
