BEDIENUNGSANLEITUNG ZDP7202PZ ZANUSSI

Benutzerinformation 42

contactez vos services municipaux.

www.zanussi.com 41Inhaltsverzeichnis

Sicherheitshinweise 42

Sicherheitsanweisungen 44

Gerätebeschreibung 46

Vor der ersten Inbetriebnahme 50

Täglicher Gebrauch 50

Tipps und Hinweise 51

Reinigung und Pflege 52

Änderungen vorbehalten.

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst

die Gebrauchsanleitung. Der Hersteller übernimmt keine

Verantwortung für Verletzungen und Beschädigungen durch

unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung

Allgemeine Sicherheit

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Wenn der Wäschetrockner auf einer Waschmaschine

aufgestellt wird, muss die Befestigung mithilfe des Bausatzes

Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken

Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann

nur für die in der mitgelieferten Anleitung aufgeführten Geräte

verwendet werden. Lesen Sie die Anleitung aufmerksam vor

der Montage (siehe Montageanleitung).

• Das Gerät kann freistehend oder unter einer

Küchenarbeitsplatte in einer Nische mit den entsprechenden

Abmessungen montiert werden (siehe Montageanleitung).

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer

Schiebetür oder einer Tür mit einem Scharnier, das dem des

Gerätes gegenüber liegt und eine vollständige Öffnung der

Gerätetür verhindert, aufgestellt werden.

• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden)

dürfen nicht von einem Teppichboden blockiert werden.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage

in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach

der Montage noch zugänglich ist.

42 www.zanussi.com• Der Raum, in dem das Gerät aufgestellt wird, muss gut belüftet

sein, damit keine Gase in den Raum zurückströmen, die von

offenem Feuer oder von anderen Geräten stammen, die mit

Brennstoffen arbeiten.

• Die Abluft darf nicht über denselben Abzug abgeleitet werden,

durch den der Dunstabzug von mit Gas oder sonstigen

Brennstoffen betriebenen Geräten gewährleistet wird. (falls

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,

seinem autorisierten Kundenservice oder einer gleichermaßen

qualifizierten Person ausgetauscht werden, um

Gefahrenquellen zu vermeiden.

• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe

Kapitel „Programmtabelle“).

• Verwenden Sie das Gerät nicht, wenn es mit

Industriechemikalien gereinigt wurde.

• Wischen Sie die um das Gerät ggf. angesammelten Flusen

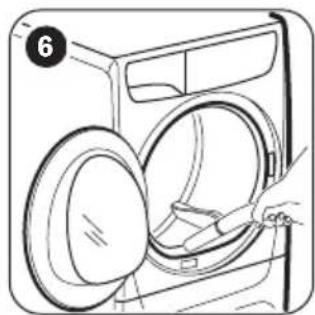

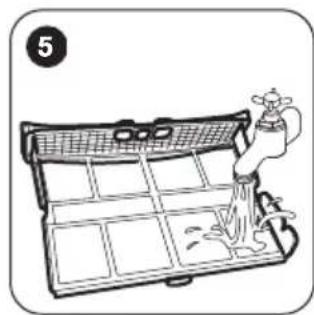

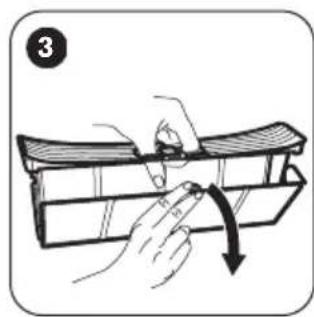

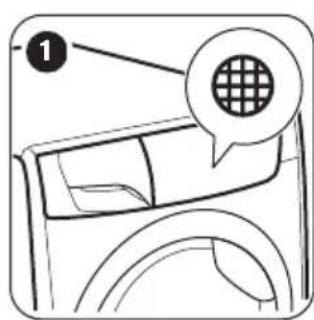

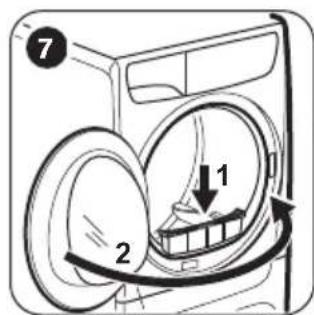

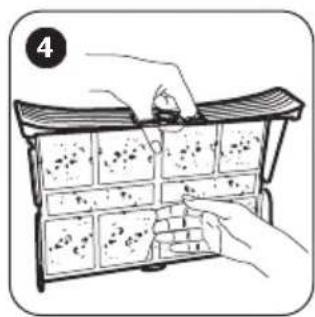

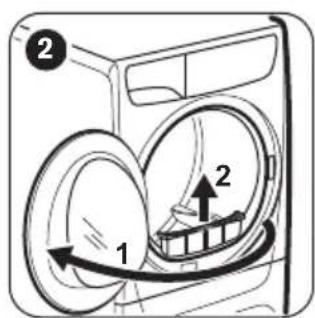

• Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den

Flusenfilter vor oder nach jedem Gebrauch.

• Trocknen Sie keine ungewaschenen Wäschestücke im

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit

Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und

Wachsentfernern behandelt worden sind, müssen vor dem

Trocknen in dem Wäschetrockner in heißem Wasser und

zusätzlichem Waschmittel gewaschen werden.

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben,

imprägnierte Textilien, gummibeschichtete Wäschestücke und

Kleider oder Kissen mit Schaumgummipolster dürfen in dem

Gerät nicht getrocknet werden.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend

den Herstelleranweisungen benutzt werden.

• Entfernen Sie alle Gegenstände, wie Feuerzeuge und

Streichhölzer, aus den Taschen.

• Wenn Sie die Trockentrommel vor dem Ende des

Trockengangs anhalten müssen, entnehmen Sie bitte sofort die

www.zanussi.com 43gesamte Wäsche und breiten Sie diese zur Wärmeableitung

• Der letzte Teil eines Trockenprogramms findet ohne Hitze statt

(Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer

Temperatur bleibt, bei der sie nicht beschädigt wird.

• Schalten Sie das Gerät immer aus und ziehen Sie den

Netzstecker aus der Steckdose, bevor Reinigungsarbeiten

durchgeführt werden.

Sicherheit von Kindern und schutzbedürftigen

Erstickungs- und Verletzungsgefahr sowie Gefahr einer

dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung und/oder

mangelndem Wissen nur dann verwendet werden, wenn sie

durch eine für ihre Sicherheit zuständige Person beaufsichtigt

werden oder in die sichere Verwendung des Geräts

eingewiesen wurden und die mit dem Gerät verbundenen

Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht

ständig beaufsichtigt werden.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Alle Reinigungsmittel von Kindern fernhalten.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,

empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern

ohne Aufsicht erfolgen.

Sicherheitsanweisungen

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf

und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte

44 www.zanussi.com• Seien Sie beim Umsetzen des Geräts

vorsichtig, denn es ist schwer. Tragen Sie

stets Sicherheitshandschuhe.

• Das Gerät darf nicht an einem Ort

aufgestellt oder verwendet werden, an dem

die Temperatur unter 5 °C absinken oder auf

über 35°C steigen kann.

• Stellen Sie sicher, dass der Boden, auf dem

das Gerät aufgestellt wird, eben,

hitzebeständig und sauber ist.

• Stellen Sie sicher, dass die Luft zwischen

Gerät und Boden zirkulieren kann.

• Das Gerät darf ausschließlich stehend

transportiert oder umgesetzt werden.

• Die Geräterückseite muss gegen die Wand

• Überprüfen Sie den waagrechten Stand des

Geräts mit einer Wasserwaage, wenn es an

seinen endgültigen Platz gestellt wird.

Richten Sie es gegebenenfalls mit den

Schraubfüßen waagerecht aus.

Elektrischer Anschluss

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen

Daten auf dem Typenschild den Daten Ihrer

Stromversorgung entsprechen. Wenden Sie

sich andernfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an eine

ordnungsgemäß installierte

Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen

oder Verlängerungskabel.

• Ziehen Sie nicht am Netzkabel, wenn Sie

das Gerät von der Stromversorgung trennen

möchten. Ziehen Sie stets am Netzstecker.

• Fassen Sie das Netzkabel oder den

Netzstecker nicht mit nassen Händen an.

• Nur für GB und Irland. Das Gerät besitzt

einen Netzstecker mit einer 13 A Sicherung.

Muss die Sicherung im Netzstecker

ausgetauscht werden, setzen Sie eine 13 A Sicherung des Typs ASTA (BS 1362) ein.

• Das Gerät entspricht den EWG-Richtlinien.

Verletzungs-, Stromschlag-, Brand-,

Verbrennungsgefahr sowie Risiko

von Schäden am Gerät.

• Das Gerät ist ausschließlich für die

Verwendung im Haushalt vorgesehen.

• Beschädigte Wäschestücke mit

Wattierungen oder Füllungen dürfen nicht im

Gerät getrocknet werden.

• Nur Textilien trocknen, die für

Wäschetrockner geeignet sind. Beachten

Sie die Pflegehinweise auf dem Textiletikett.

• Für Wäsche, die mit einem Fleckenentferner

behandelt wurde, muss vor dem Trocknen

ein zusätzlicher Spülgang durchgeführt

• Das Kondenswasser/destillierte Wasser darf

nicht getrunken oder für das Zubereiten von

Speisen verwendet werden. Dies kann bei

Mensch und Tier gesundheitliche Schäden

• Setzen oder stellen Sie sich niemals auf die

geöffnete Gerätetür.

• Trocknen Sie keine tropfnassen

Wäschestücke im Trockner.

Reinigung und Pflege

Verletzungsgefahr sowie Risiko von

• Reinigen Sie das Gerät nicht mit einem

Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen,

feuchten Tuch. Verwenden Sie

ausschließlich Neutralreiniger Benutzen Sie

keine Scheuermittel, scheuernde

Reinigungsschwämmchen, Lösungsmittel

oder Metallgegenstände.

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der

• Schneiden Sie das Netzkabel ab, und

• Entfernen Sie das Türschloss, um zu

verhindern, dass sich Kinder oder Haustiere

in dem Gerät einschliessen.

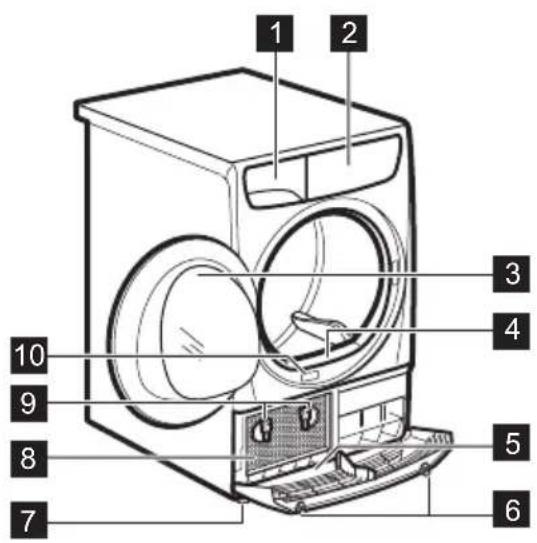

www.zanussi.com 45Gerätebeschreibung

Untere Abdeckung mit Lüftungsschlitzen

Bedecken Sie die untere

Abdeckung nicht mit einem

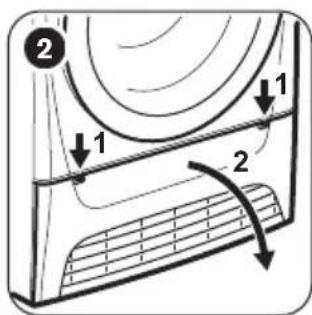

Tasten zum Öffnen der unteren Abdeckung

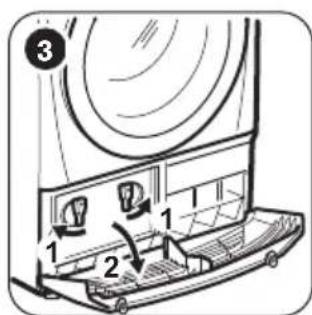

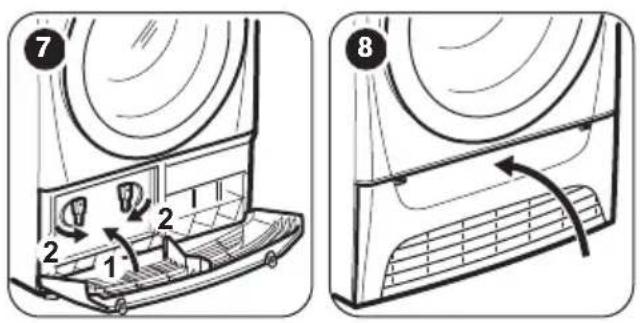

Arretierungen der Wärmetauschertür

Die Einfülltür kann vom Benutzer an

der gegenüberliegenden Seite

angebracht werden. So kann die

Wäsche in einigen Fällen einfacher

eingelegt und entnommen werden

(siehe separate Broschüre).

Touchpad Programmauswahl

Touchpad zur Auswahl des Trockengrads

Touchpad Optionsauswahl

Start/Pauze (Start/Pause) -Touchpad

Anzeige Kindersicherung

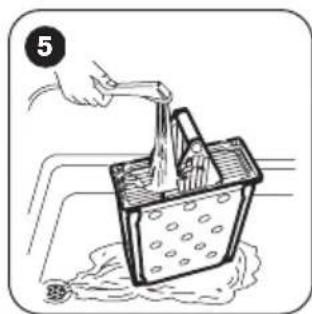

Condenseur (Wärmetauscher) , Bac

Berühren Sie mit dem Finger den

Touchpad-Bereich, in dem das

entsprechende Symbol oder der

Name der gewünschten Option

angezeigt wird. Tragen Sie beim

Bedienen des Bedienfelds keine

Handschuhe. Achten Sie darauf,

dass das Bedienfeld immer sauber

Baumwolle und pflegeleichte Wäsche. Niedertemperaturprog-

ramm. Schonprogramm mit warmer Luft.

Pflegeleichte Textilien, die nur leicht gebügelt werden müssen.

Das Trocknungsergebnis kann je nach Gewebeart unter-

schiedlich ausfallen. Schütteln Sie jedes Wäschestück leicht

aus, bevor Sie es in das Gerät legen. Nehmen Sie die Wä-

sche unmittelbar nach Abschluss des Programms aus dem

Gerät und hängen Sie sie auf Kleiderbügel.

Wolltextilien. Sanftes Trocknen von waschbaren Wolltextilien.

Nehmen Sie die Wäsche unmittelbar nach Abschluss des

Programms aus der Trommel.

Zum Trocknen von 1-2 Bettdecken und Kopfkissen (mit Fed-

er-, Daunen- oder Synthetikfüllung).

Auffrischen von Textilien nach längerer Lagerung. 1kg

Tijd 30' (Time 30') Zeitprogramm zum Trocknen einzelner Wäschestücke.

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.

2) Das Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken)-Programm ist das „Standardprogramm für Baumwolle“ und eignet

sich zum Trocknen von normaler, feuchter Baumwollwäsche und ist in Bezug auf den Energieverbrauch zum Trocknen feuchter Baumwollwä-

sche das effizienteste Programm.

3) Nur für Prüfinstitute: Standardprogramme für Prüfungen sind im Dokument EN 61121 angegeben.

4) Der Trockengang für Textilien aus Wolle wurde von Woolmark als Trockenmethode für maschinenwaschbare Wolltextilien anerkannt, so-

fern dabei die Wasch- und Trockenhinweise im Etikett und die Pflegehinweise des Herstellers dieses Geräts beachtet werden. M1221. In

Großbritannien, Irland, Hongkong und Indien ist das Woolmark-Symbol ein zertifiziertes Warenzeichen.

Droogtegraad (Trockengrad)

Mit dieser Funktion kann die Wäsche stärker

getrocknet werden. Es stehen 4 Optionen zur

• Extra Droog (Extra Trocken)

• Sterkdroog (Starktrocken)n (nur für

Anti-kreuk 90' (Knitterschutz 90')

Verlängert die standardmäßige

Knitterschutzphase (30 Minuten) am Ende des

Trockenprogramms auf 60 Minuten. Diese

Funktion schützt die Textilien vor Knitterfalten.

Während der Knitterschutzphase kann die

Wäsche aus dem Gerät entnommen werden.

Verlängert das Programm Tijd 30' (Time 30') um

Lage temp. (Feinwäsche)

Mit dieser Option können Sie ein schonendes

Trockenprogramm mit einer niedrigeren

Temperatur auswählen. Verwenden Sie diese

Option für Wäsche mit dem Pflegekennzeichen

(z.B. Textilien aus Acryl, Viskose).

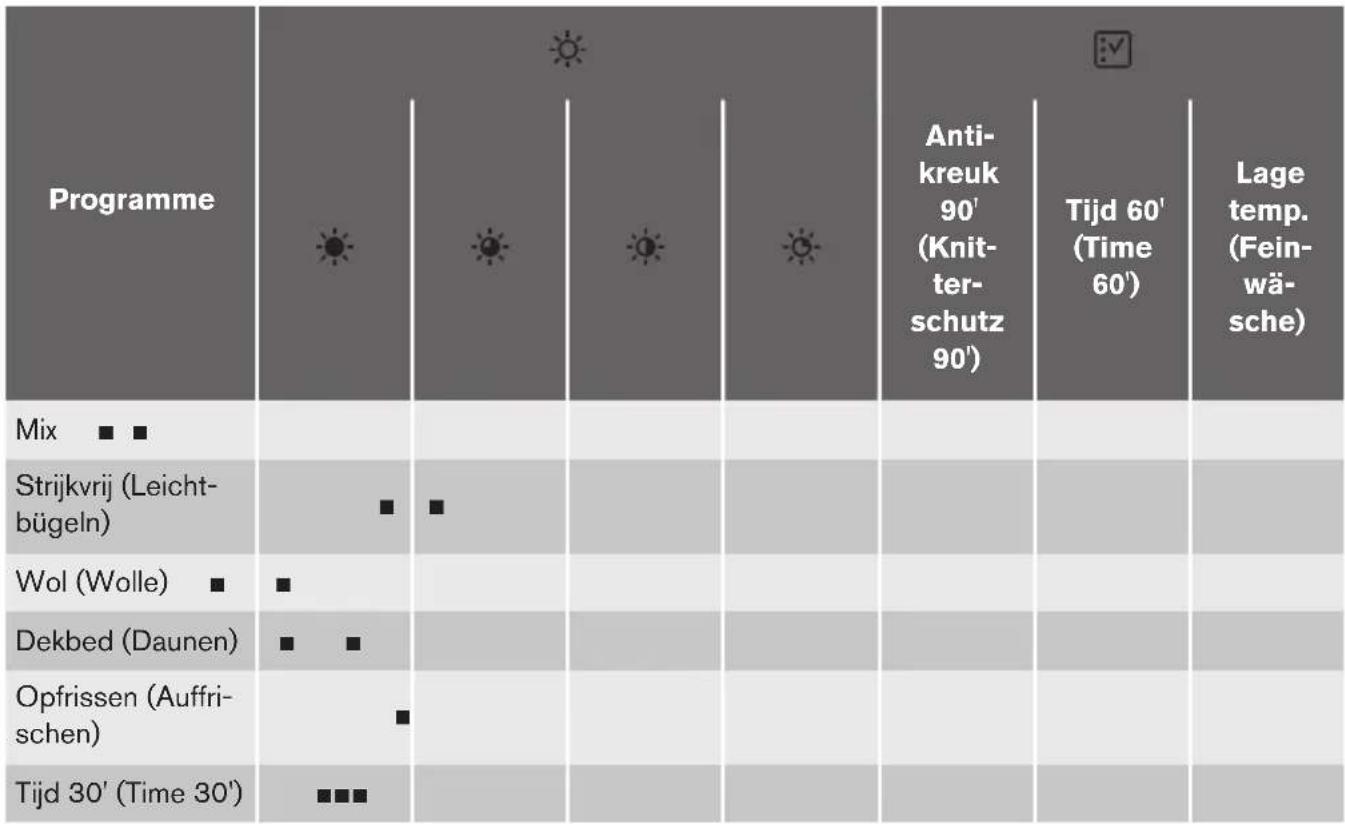

Tabelle der Optionen

48 www.zanussi.comProgrammeAnti-kreuk90'(Knit- ter- schutz90')Tijd 60'(Time60') Lage temp.(Fein- wä- sche)Mix ■ ■ Strijkvrij (Leicht-bügeln) ■ ■Wol (Wolle) ■ ■Dekbed (Daunen) ■ ■Opfrissen (Auffri-schen) ■ Tijd 30' (Time 30') ■ ■ ■ Einstellungen

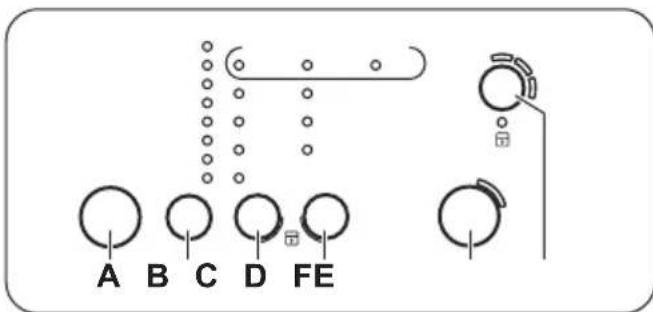

A B C D FE A) Taste Ein/Aus

B) Touchpad Programmauswahl

C) Touchpad zur Auswahl des Trockengrads

D) Touchpad Optionsauswahl

E) Start/Pauze (Start/Pause) -Touchpad

F) Startuitstel (Zeitvorwahl) -Touchpad

Funktion „Kindersicherung“

Durch Wählen dieser Funktion wird das Gerät

gegen ein versehentliches Bedienen bei

laufendem Betrieb gesichert, zum Beispiel wenn

Kinder mit dem Gerät spielen. Der

Programmwahlschalter und alle Touchpads sind

Nur die Taste „Ein/Aus“ bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das

Gerät einzuschalten.

2. Warten Sie etwa 8 Sekunden.

3. Halten Sie die Touchpads (C) und (D)

gleichzeitig gedrückt. Die Anzeige

Kindersicherung leuchtet.

Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann

während des laufenden

Programmbetriebs ausgeschaltet

werden. Halten Sie dieselben

Touchpads wie zum Einschalten der

Option gleichzeitig gedrückt, bis die

Anzeige der Funktion

Kindersicherung erlischt.

Summer ein-/ausschalten

Zum Ein- und Ausschalten der akustischen

Signale halten Sie die Touchpads (B) und (C)

ca. 2 Sekunden gleichzeitig gedrückt.

www.zanussi.com 49Sie haben die Möglichkeit, die Wäsche vor dem

Ablauf der Knitterschutzphase aus dem Gerät

zu nehmen. Für ein optimales Endergebnis

empfehlen wir jedoch, die Knitterschutzphase

möglichst vollständig durchzuführen.

Am Ende der Knitterschutzphase passiert

• Die Kontrolllampen Filtre (Sieb) und

Condenseur (Wärmetauscher) leuchten auf.

• Die Kontrolllampe Start/Pauze (Start/Pause)

1. Drücken Sie die Taste Ein/Aus, um das

Gerät auszuschalten.

2. Öffnen Sie die Gerätetür.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür.

Am Ende eines Programms muss

der Filter stets gereinigt und der

Wasserbehälter geleert werden.

Um den Energieverbrauch zu senken, wird das

Gerät über diese Funktion in folgenden Fällen

automatisch ausgeschaltet:

• Wenn innerhalb von 5 Minuten nach dem

Einschalten des Geräts kein Programm

• 5 Minuten nach Programmende.

Vorbereiten der Wäsche

• Schließen Sie ggf. alle Reißverschlüsse.

• Wenn Sie Bettbezüge trocknen, knöpfen Sie

• Binden Sie sämtliche lose Gürtel oder

Bänder (z. B. von Schürzen) zusammen,

bevor Sie ein Programm starten.

• Entfernen Sie sämtliche Gegenstände aus

• Drehen Sie Wäschestücke mit

Baumwollfutter auf links. Vergewissern Sie

sich unbedingt, dass das Baumwollfutter

• Wir empfehlen, die zu trocknende

Gewebeart bei der Programmeinstellung zu

• Bunte und helle Textilien sollten nicht

zusammen getrocknet werden. Kräftige

Farben können auf hellere abfärben.

• Achten Sie auf die Auswahl von geeigneten

Programmen für Trikotwäsche und

Strickwaren, um das Einlaufen der Wäsche

• Stellen Sie sicher, dass das Wäschegewicht

den in der Programmtabelle angegebenen

Maximalwert nicht überschreitet.

• Trocknen Sie nur Textilien, die für

Wäschetrockner geeignet sind. Beachten

Sie die Pflegehinweise auf dem Textiletikett.

Textiletikett Beschreibung

Textilien, die für Wäschetrockner geeignet sind.

Textilien, die für Wäschetrockner geeignet sind. Wählen Sie ein Programm mit

Textilien, die für Wäschetrockner geeignet sind. Wählen Sie ein Programm mit einer

niedrigeren Temperatur.

Textilien, die für Wäschetrockner nicht geeignet sind.

www.zanussi.com 51Reinigung und Pflege

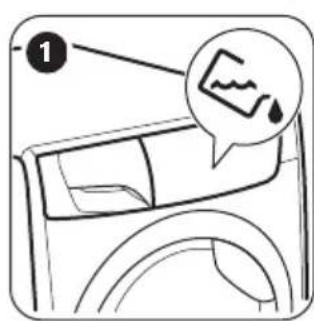

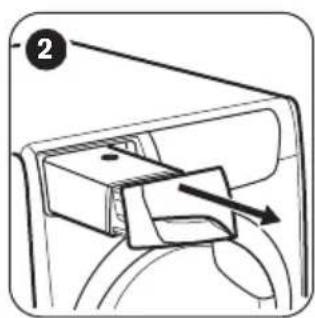

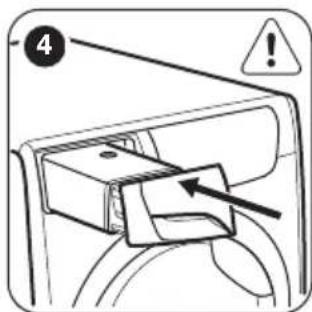

Leeren des Wasserbehälters

Wasserbehälter kann als destilliertes

Wasser (z. B. zum Dampfbügeln)

verwendet werden. Bevor Sie das

Wasser weiterverwenden, sollten

Sie das Kondensat filtern, um

Schmutzrückstände zu entfernen.

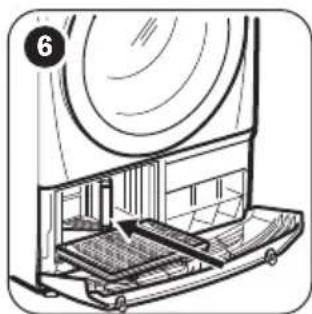

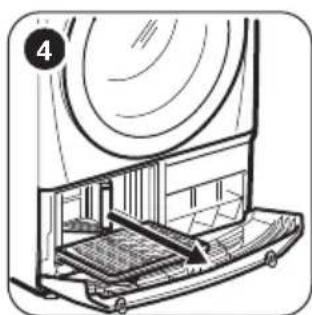

Reinigen des Wärmetauschers

Reinigen der Trommel

Ziehen Sie vor der Reinigung des

Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen

Reiniger zur Reinigung der

Trommelinnenflächen und Wäscheabweiser.

Trocknen Sie die gereinigten Flächen mit einem

Verwenden Sie keine Scheuermittel

oder Metallschwämmchen zum

Reinigen der Trommel.

Bedienfeld und Gehäuse reinigen

Verwenden Sie einen handelsüblichen neutralen

Reiniger zur Reinigung des Bedienfelds und

Verwenden Sie zur Reinigung ein feuchtes

Tuch. Trocknen Sie die gereinigten Flächen mit

Verwenden Sie keine Möbelreiniger

oder Reinigungsmittel, die eine

Korrosion des Geräts verursachen

Reinigen der Lüftungsschlitze

Benutzen Sie einen Staubsauger, um Flusen

aus den Lüftungsschlitzen zu entfernen.

Problem Mögliche Abhilfe

Das Gerät lässt sich nicht einschalten. Vergewissern Sie sich, dass der Netzstecker in die

Netzsteckdose eingesteckt ist.

Kontrollieren Sie die Sicherung der Hausinstalla-

Das Programm startet nicht. Drücken Sie Start/Pauze (Start/Pause).

Vergewissern Sie sich, dass die Tür geschlossen

Die Gerätetür schließt nicht. Vergewissern Sie sich, dass der Filter ordnungsge-

Stellen Sie sicher, dass die Wäsche nicht zwi-

schen der Gerätetür und der Gummidichtung ein-

Das Gerät bleibt während des Betriebs stehen. Vergewissern Sie sich, dass der Wasserbehälter

leer ist. Drücken Sie Start/Pauze (Start/Pause), um

das Programm erneut zu starten.

Trockenzyklus dauert ungewöhnlich lange.

Vergewissern Sie sich, dass das Wäschegewicht

mit der Programmdauer übereinstimmt.

www.zanussi.com 53Problem Mögliche Abhilfe

Vergewissern Sie sich, dass der Filter sauber ist.

Die Wäsche ist zu feucht. Schleudern Sie die Wä-

sche noch einmal in der Waschmaschine.

Vergewissern Sie sich, dass die Raumtemperatur

Der Trockenzyklus hält kurz nach dem Programm-

Wählen Sie das Programm Tijd (Zeitgesteuertes

Trocknen) oder Extra Droog (Extra Trocken).

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet

Nicht zufriedenstellende

Trocknungsergebnisse

• Sie haben ein falsches Programm gewählt.

• Der Filter ist verstopft.

• Der Wärmetauscher ist verstopft.

• Das Gerät war überladen.

• Die Trommel ist schmutzig.

• Der Leitfähigkeitssensor ist nicht richtig

• Die Lüftungsschlitze sind verstopft.

Höhe x Breite x Tiefe 850 x 600 x 540 mm (maximal 610 mm)

Max. Tiefe bei geöffneter Gerätetür 1030 mm

Max. Breite bei geöffneter Gerätetür 950 mm

Höhenverstellbar 850 mm (+ 15 mm - Fußeinstellung)

Trommelvolumen 104 Liter

Max. Fassungsvermögen 7 kg

Spannung 230 V Frequenz 50 Hz

Notwendige Sicherung 16 A Gesamte Leistungsaufnahme 2800 W Energie-Effizienzklasse B Energieverbrauch

Jährlicher Energieverbrauch

Leistungsaufnahme im Ein-Zustand 0,41 W Leistungsaufnahme im Aus-Zustand 0,41 W Verwendungsart Haushalt

Zulässige Umgebungstemperatur +5 °C bis +35 °C

54 www.zanussi.comDie Schutzverkleidung gewährleistet einen Schutz

gegen das Eindringen von festen Fremdkörpern

und Spritzwasser (Feuchtigkeit), außer an den

Stellen, an denen das Niederspannungsgerät kei-

nen Schutz gegen Feuchtigkeit besitzt.

1) Gemäß EN 61121; bei einer Beladung von 7 kg Baumwolle und einer Drehzahl von 1000 U/min.

2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung

und bei Teilbeladung und vom Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt

davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

Programm U/min / Restfeuchte Trockenzeit

Katoen (Koch-/Buntwäsche) 7 kg

Synthetica (Pflegeleicht) 3 kg

800 U/min / 50% 49 Min. 1,43 kWh

UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln

Sie zum Umwelt- und Gesundheitsschutz

elektrische und elektronische Geräte. Entsorgen

Sie Geräte mit diesem Symbol nicht mit dem

Hausmüll. Bringen Sie das Gerät zu Ihrer

örtlichen Sammelstelle oder wenden Sie sich an
