BEDIENUNGSANLEITUNG Praxis N1102 AIRIS

Überprüfen der Lieferung auf Vollständigkeit 5

Lernen Sie das Notebook kennen 6

ÖFFNEN DES BILDSCHIRMS 6

VORDERSEITE 7

LINKE SEITE 9

RECHTE SEITE 10

RÜCKSEITE 12

UNTERSEITE 12

ERSTE SCHRITTE 13

Stromversorgung 13

ANSCHLIESSEN DES NETZADAPTER 13

WIEDERAUFLADEN DES AKKUS 14

Einschalten des Notebooks 15

EINSCHALTEN 15

Statusanzeigen 16

Die Funktionstasten 18

Benutzen des TouchPads 19

Aufrüsten des Speichermoduls 20

FEHLERBEHEBUNG 21

Identifizieren eines Problems 21

ANHANG 22

Technische Daten 22

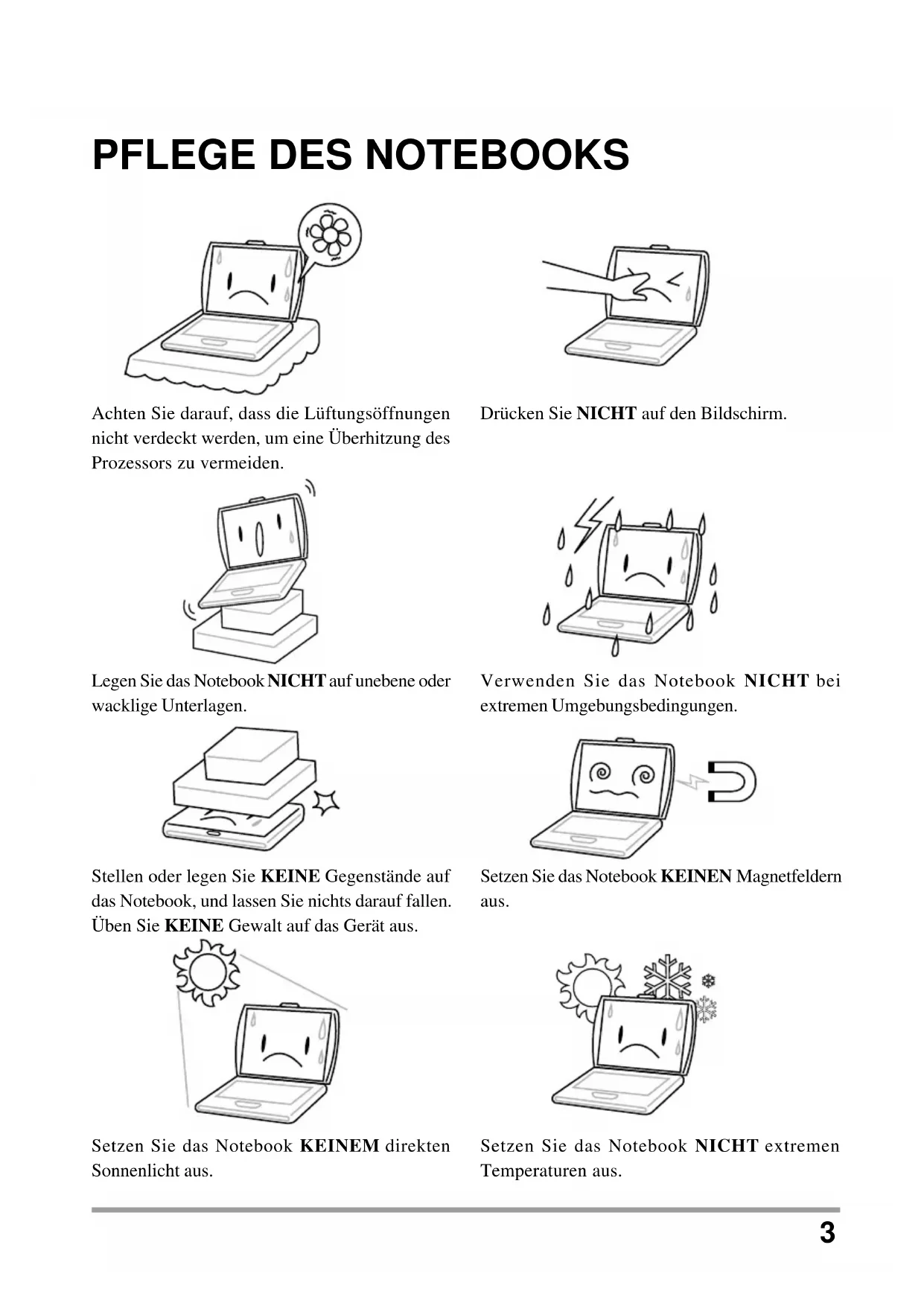

PFLEGE DES NOTEBOOKS

Achten Sie darauf, dass die Lüftungsöffnungen nicht verdeckt werden, um eine Überhitzung des Prozessors zu vermeiden.

Legen Sie das Notebook NICHT auf unebene oder wacklige Unterlagen.

Stellen oder legen Sie KEINE Gegenstände auf das Notebook, und lassen Sie nichts darauf fallen. Üben Sie KEINE Gewalt auf das Gerät aus.

Setzen Sie das Notebook KEINEM direkten Sonnenlicht aus.

Drücken Sie NICHT auf den Bildschirm.

Verwenden Sie das Notebook NICHT bei extremen Umgebungsbedingungen.

Setzen Sie das Notebook KEINEN Magnetfeldern aus.

Setzen Sie das Notebook NICHT extremen Temperaturen aus.

Vermeiden Sie plötzliche Veränderungen von Temperatur und Luftfeuchtigkeit, und stellen Sie das Notebook nicht in die Nähe von Adaptern und Lüftungsöffnungen anderer Geräte.

Stellen Sie das Notebook NICHT in der Nähe von Feuer und anderen Wärmequellen auf.

Setzen Sie das Notebook NICHT Staub und/oder korrosiven Chemikalien aus.

Sprühen Sie KEIN Wasser oder andere Reinigungsflüssigkeiten direkt auf den Bildschirm.

Setzen Sie das Notebook NICHT Regen und Feuchtigkeit aus.

Versuchen Sie NICHT, den Akku zu manipulieren. Halten Sie ihn außerhalb der Reichweite von Kindern.

Kindern.

Schlagen Sie das Notebook NICHT zu, und heben Sie es nicht am Bildschirm hoch.

Wenn Sie das Notebook auf Reisen mitnehmen, achten Sie darauf, es als Handgepäck mitzunehmen. Checken Sie es nicht mit dem anderen Gepäck ein.

Überprüfen der Lieferung auf Vollständigkeit

Wenn Sie das Notebook erhalten haben, packen Sie es vorsichtig aus, und überprüfen Sie, ob alle nachfolgend aufgeführten Teile enthalten sind. Bei einem vorkonfigurierten Modell sollten die folgenden Teile dabei sein:

• Notebook
  • Lithium-Ionen-Akku
  • AC-Netzadapter mit Netzkabel
• Treiber- und Programm-CD
• Kurzanleitung oder Benutzerhandbuch

Je nach Konfiguration des Notebooks ist es möglich, dass noch die folgenden Teile benötigt werden:

• Programm-CD für das DVD-/CD-RW-Combolaufwerk
• Programm-CD für das DVD+/-RW-Laufwerk
  • Super Multi DVD RW Anwendungs-CD

Wenn Sie sichergestellt haben, dass das Notebook-System vollständig ist, lesen Sie sich die folgenden Seiten durch, um alles über die Komponenten des Notebooks zu erfahren.

Je nachdem, welches Modell Sie erworben haben, kann Ihr Notebook von dem in diesem Benutzerhandbuch abgebildeten Notebook abweichen.

Lernen Sie das Notebook kennen

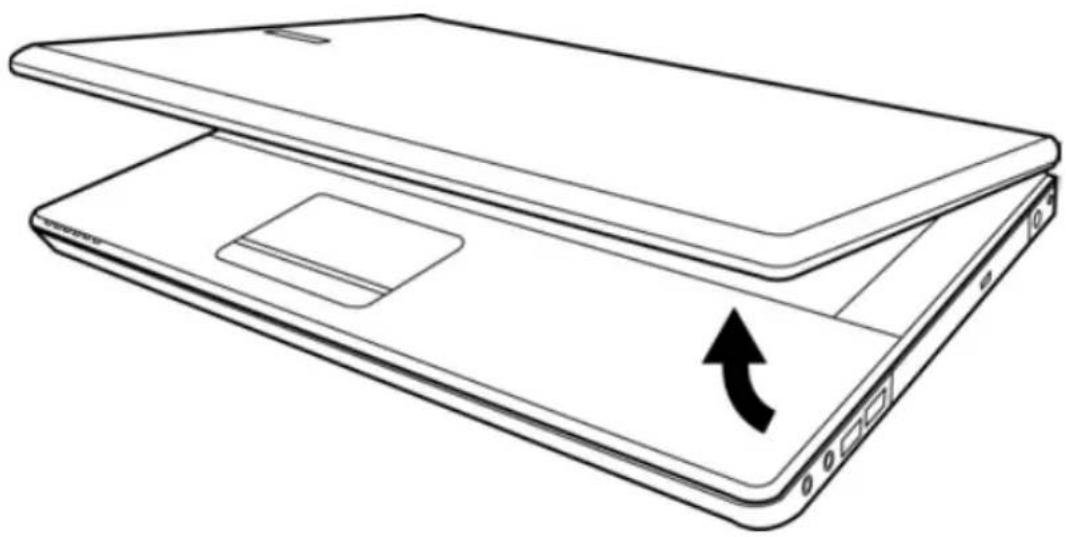

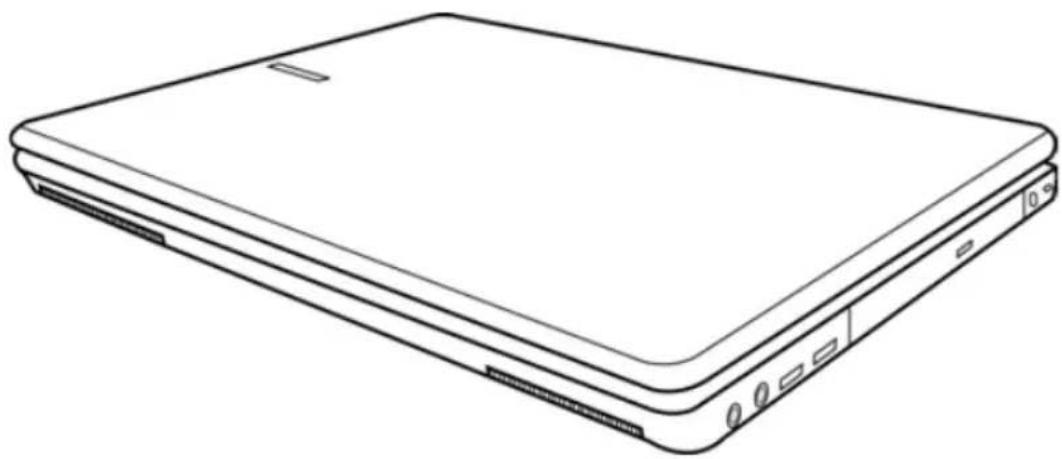

ÖFFNEN DES BILDSCHIRMS

Um mit dem Gerät zu arbeiten, klappen Sie einfach den Deckel hoch.

Achten Sie beim Schließen darauf, dass der Deckel nicht zugeknallt wird.

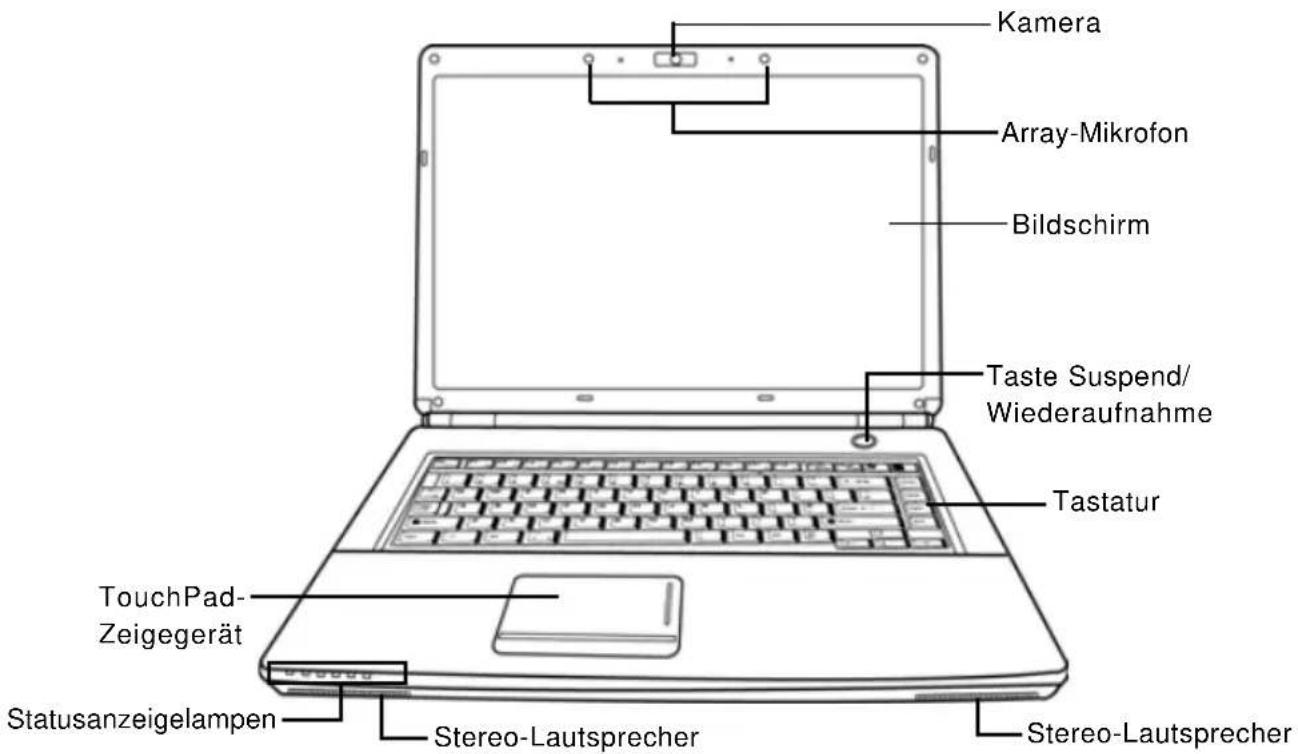

Hier sehen Sie eine Ansicht des Notebooks von vorne.

Kamera Array-Mikrofon Bildschirm Taste Suspend/ Wiederaufnahme Tastatur TouchPad- Zeigegerät Statusanzeigelampen Stereo-Lautsprecher Stereo-Lautsprecher

Array-Mikrofon

Die eingebauten Mikrofone sind mehrdirektionale Audioeingabegeräte. Es ermöglicht Empfang und Senden von Stereoton und/oder anderen Stereo-Audiodaten an und von allen Programmen, die in der Lage sind, diese Arten von Daten zu empfangen.

Kamera

Mit der eingebauten 2,0-Megapixel-Kamera können Sie mit nur einem Klick fotografieren und einen Video-Chat oder eine Videokonferenz führen. (Nicht bei allen Konfigurationen verfügbar.)

Bildschirm

Beim Bildschirm handelt es sich um einen LCD-Farbmonitor mit Hintergrundbeleuchtung. Auf ihm werden die Texte und Grafiken angezeigt.

Taste Suspend/Wiederaufnahme

Mit dieser Taste schalten Sie das Notebook ein, aus und in den Ruhezustand. (Weitere Informationen dazu finden Sie im Abschnitt Einschalten unter Taste Suspend/Wiederaufnahme.)

Stereo-Lautsprecher

Die zwei eingebauten Lautsprecher geben Stereoton aus.

Tastatur

Das Notebook hat eine Tastatur in Normalgröße und besitzt eine festgelegte Windows®-Tastatur.

TouchPad-Zeigegerät

Beim TouchPad handelt es sich um eine mausähnliche Einrichtung zur Steuerung des Cursors mit zwei Tasten (Links, Rechts und zwei Scroll-Tasten) und einem berührungsempfindlichen Bewegungsfeld.

Statusanzeigelampen

Die Statusanzeigelampen entsprechen den spezifischen Betriebsmodi. Diese Modi sind: Betriebs-/Suspend-Status, Batterie-/Netzadapterstatus, Festplattenaktivität (HDD), Num-Lock, Caps-Lock und Wireless-LAN-Aktivität.

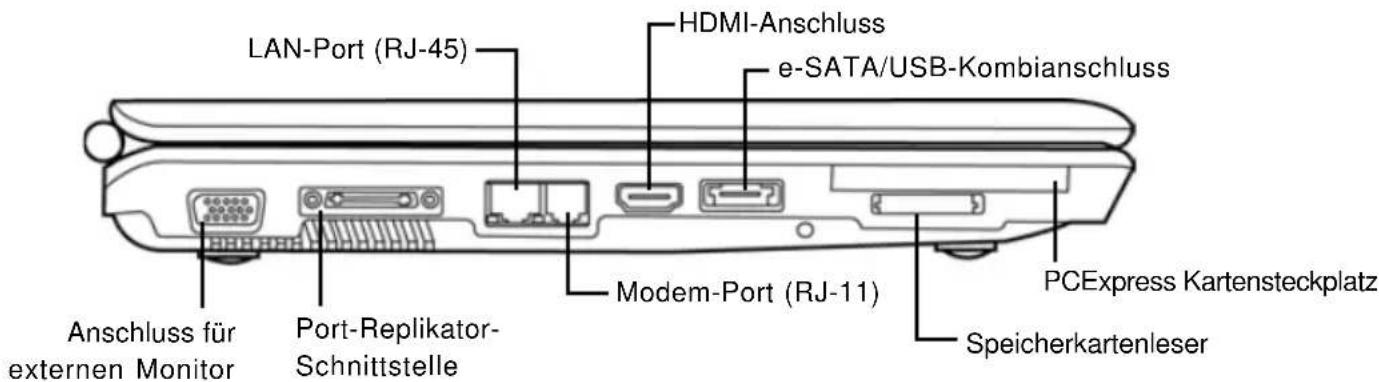

LINKE SEITE

Hier folgt eine kurze Beschreibung der linken Seite des Notebooks.

LAN-Port (RJ-45) HDMI-Anschluss e-SATA/USB-Kombianschluss Anschluss für externen Monitor Port-Replikator-Schnittstelle Modem-Port (RJ-11) PCExpress Kartensteckplatz Speicherkartenleser

Anschluss für externen Monitor

An diesen Anschluss kann ein externer Monitor angeschlossen werden.

Port-Replikator-Schnittstelle

Die Port-Replikator-Schnittstelle ist eine “Universalschnittstelle”, die es Ihnen ermöglicht, weitere Peripheriegeräte anzuschließen. Der Port-Replikator selbst verfügt über alle notwendigen Anschlüsse. Er wird mit dem Notebook über einen einzelnen Anschluss links am Gerät angeschlossen. (Nicht bei allen Konfigurationen verfügbar.)

LAN-Port (RJ-45)

Der LAN-Port ist für einen RJ-45-Stecker für den Standard 10/100/1000 Base-TX vorgesehen.

Modem-Port (RJ-11)

An den Modem-Port (RJ-11) wird das Telefonkabel des internen 56K-Modems angeschlossen. (Nicht bei allen Konfigurationen verfügbar.)

HDMI-Anschluss

An den HDMI-Anschluss können Sie ein Videogerät wie etwa ein Fernsehgerät, einen Projektor oder einen Videorekorder an das Notebook anschließen.

e-SATA/USB-Kombianschluss

An diesen e-SATA/USB-Kombianschluss können Sie ein externes Gerät wie ein Disklaufwerk oder ein optisches Laufwerk anschließen.

PC-Express-Kartensteckplatz

In den PC-Kartensteckplatz kann eine PC-Express-Karte des Typs II eingesetzt werden.

Speicherkartenleser

Der Speicherkartenleser bietet die schnellste und bequemste Möglichkeit, Bilder, Musik und Daten zwischen Ihrem Notebook und anderen Flash-kompatiblen Geräten wie Digitalkameras, MP3-Playern, Handys oder PDAs zu übertragen.

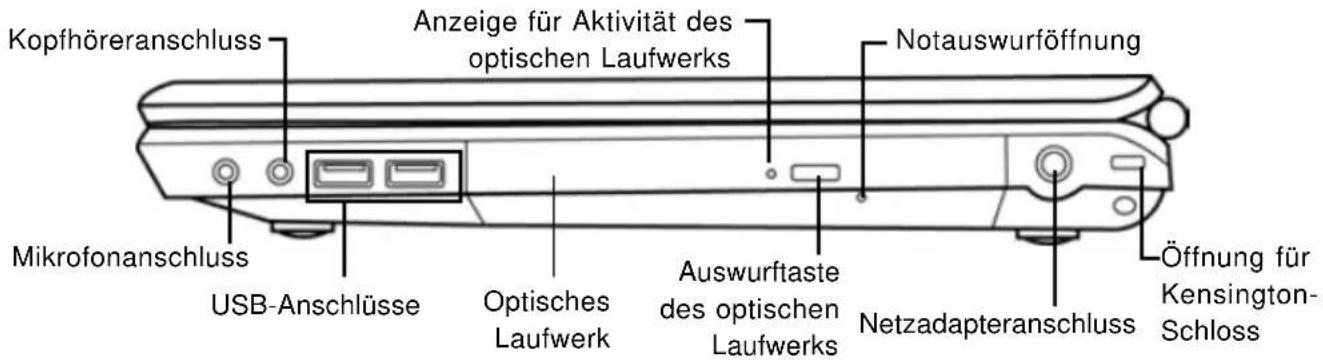

RECHTE SEITE

Hier folgt eine kurze Beschreibung der rechten Seite des Notebooks.

Kopfhöreranschluss Anzeige für Aktivität des optischen Laufwerks Mikrofonanschluss USB-Anschlüsse Optisches Laufwerk Auswurftaste des optischen Laufwerks Netzadapteranschluss Notauswurföffnung Öffnung für Kensington-Schloss

Mikrofonanschluss

An den Mikrofonanschluss können Sie ein externes Mono-Mikrofon anschließen.

Kopfhöreranschluss

An den Kopfhöreranschluss können Sie Kopfhörer oder externe Lautsprecher und Verstärker anschließen.

USB-Anschlüsse

An die USB-Anschlüsse können USB-Geräte angeschlossen werden. Die Anschlüsse unterstützen den USB-Standard v2.0, der Datenaustauschraten von 480 Mb/s ermöglicht.

Optisches Laufwerk

Mit Hilfe des optischen Laufwerks können Sie Medien-Discs wie CDs und DVDs abspielen. Bei bestimmten Notebookkonfigurationen können Sie damit auch CDs und DVDs brennen.

Anzeige für Aktivität des optischen Laufwerks

Diese Anzeige leuchtet bei Aktivität des Laufwerks, wenn auf dem optischen Laufwerk eine Disc abgespielt wird oder wenn das Betriebssystem darauf zugreift.

Auswurftaste des optischen Laufwerks

Drücken Sie auf die Auswurftaste des optischen Laufwerks, um das optische Laufwerk zu öffnen, wenn Sie eine DVD oder CD einlegen möchten.

Notauswurföffnung

Mit Hilfe der Notauswurföffnung können Sie das optische Laufwerk auch bei ausgeschaltetem Notebook öffnen.

Netzadapteranschluss

Hier wird der AC-Netzadapter für die Stromversorgung des Notebooks und das Aufladen des eingesetzten Lithium-Ionen-Akkus angeschlossen.

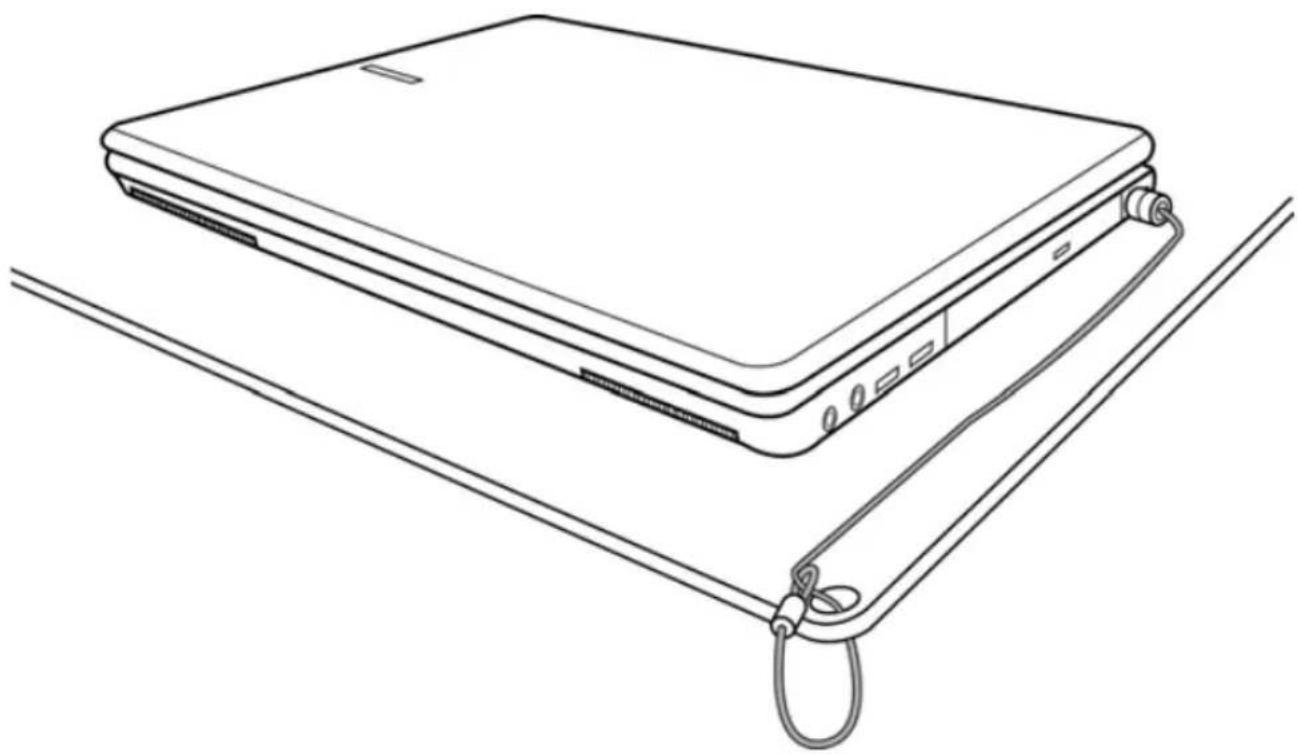

Öffnung für Kensington-Schloss

Mit Hilfe des Stahlkabels des Kensington-Schlosses können Sie das Notebook an einem festen Gegenstand befestigen und sichern.

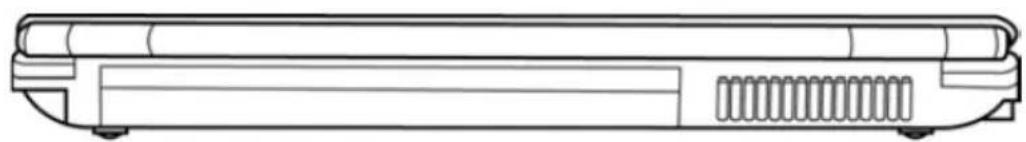

Hier sehen Sie eine Ansicht des Notebooks von hinten.

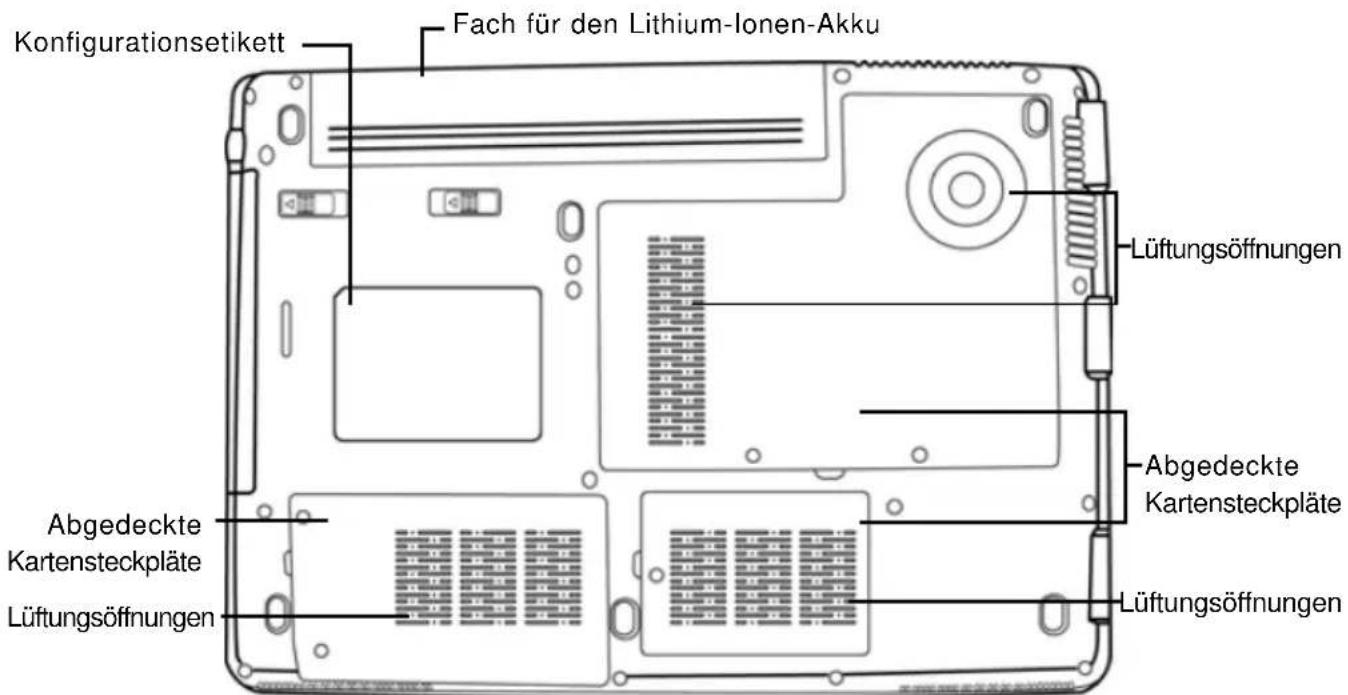

Hier sehen Sie eine Ansicht des Notebooks von unten.

Konfigurationsetikett Fach für den Lithium-Ionen-Akku Lüftungsöffnungen Abgedeckte Kartensteckpläte Lüftungsöffnungen Lüftungsöffnungen

Fach für den Lithium-Ionen-Akku

Das Akkufach enthält den Lithium-Ionen-Akku. Das Fach kann geöffnet werden, um den Akku zu entnehmen, wenn das Notebook z.B. über einen längeren Zeitraum nicht benutzt wird oder wenn ein entladenen Akku durch einen gefüllten ersetzt wird.

Lüftungsöffnungen

Diese Lüftungsöffnungen dienen als Auslass für die heiße Luft, die der Lüfter zum Kühlen der Bauteile im Innern nach außen befördert. Legen Sie das Notebook immer so hin, dass die Lüftungsöffnungen nicht verdeckt werden.

Abgedeckte Kartensteckpläte

Das Wireless-LAN-Fach enthält die Wireless-LAN-Karte (Nicht bei allen Konfigurationen verfügbar.). Im Speicherfach befinden sich die Speichermodule des Notebooks. Im Festplattenlaufwerkschacht befindet sich die interne Festplatte. Die CPU befindet sich im CPU-Schacht.

Konfigurationsetikett

Auf dem Konfigurationsetikett sind die Modellnummer und andere Informationen über das Notebook verzeichnet.

Stromversorgung

Das Notebook kann auf zwei Arten mit Strom versorgt werden: mit einem Lithium-Ionen-Akku oder einem AC-Netzadapter, der an das Stromnetz angeschlossen wird.

ANSCHLIESSEN DES NETZADAPTER

Der AC-Netzadapter versorgt das Notebook mit Strom und lädt gleichzeitig den Akku, wenn dieser sich im Notebook befindet.

Anschließen des AC-Netzadapters

1. Schließen Sie das DC-Kabel an die DC-Netzanschlussbuchse des Notebooks an.
2. Verbinden Sie den AC-Netzadapter mit einer Netzsteckdose.

Wechseln zwischen Netzstrom und Akkustrom

1. Stellen Sie sicher, dass der eingesetzte Akku geladen ist.
2. Trennen Sie den AC-Netzadapter ab. Das Notebook wechselt automatisch zur Stromversorgung über den Akku.

Der Lithium-Ionen-Akku ist beim Kauf nicht geladen. Wenn Sie also das Notebook benutzen möchten, muss es zunächst mit Netzstrom versorgt werden.

WIEDERAUFLADEN DES AKKUS

Der Lithium-Ionen-Akku wird im Gerät aufgeladen, wenn das Notebook an eine Netzsteckdose angeschlossen ist. Wenn Sie also den Akku aufladen möchten, muss sich dieser im Notebook befinden, und das Notebook muss an das Stromnetz angeschlossen sein.

Bei Lithium-Ionen-Akkus tritt kein “Memory-Effekt” auf, so dass Sie den Akku vor dem Neuaufladen nicht erst vollständig entladen müssen. Die Ladedauer ist bedeutend länger, wenn Sie während des Ladevorgangs mit dem Notebook arbeiten. Der Akku wird schneller aufgeladen, wenn sich das Notebook im Suspend-Modus befindet oder ausgeschaltet ist.

Niedriger Akkuladestand

Wenn der Akkuladestand sehr niedrig ist, erscheint eine entsprechende Meldung. Nachdem die Akkuwarnung erschienen ist, läuft das Gerät so lange weiter, bis die Ladung für einen weiteren Betrieb nicht mehr ausreicht. In diesem Fall wechselt das Notebook in den Suspend-Modus. Wenn das Notebook diesen Punkt erreicht hat, ist eine Datenspeicherung nicht mehr sicher.

Verwenden Sie nur den Netzadapter, den Sie zusammen mit dem Notebook erhalten haben, da dieser genau die benötigten Ausgabestromwerte hat. Wenn Sie andere Netzadapter verwenden könnte das Notebook beschädigt werden.

Wenn das Notebook aufgrund niedriger Akkuladung in den Suspend-Modus versetzt wurde, kann er erst wieder gestartet werden, wenn er entweder über den Netzadapter an das Stromnetz angeschlossen, oder wenn ein geladener Akku eingesetzt wird. Sobald das Gerät wieder mit Strom versorgt wird, können Sie es durch Drücken auf die Taste Suspend/Wiederaufnahme wieder starten. Im Suspend-Modus werden die Daten einige Zeit lang gespeichert. Wenn das Gerät aber nicht bald wieder mit Strom versorgt wird, wird das Gerät abgeschaltet, die Stromanzeigelampe geht aus, und alle Daten, die nicht gespeichert wurden, gehen verloren. Wenn Sie das Gerät über das Stromnetz mit Strom versorgen, können Sie mit dem Notebook arbeiten, während gleichzeitig der Akku neu geladen wird.

Einschalten des Notebooks

EINSCHALTEN

Taste Suspend/Wiederaufnahme

Ist das Notebook ausgeschaltet, müssen Sie auf die Taste Suspend/Wiederaufnahme drücken, um es einzuschalten. Das Notebook kann eingeschaltet werden, wenn es mit dem AC-Netzadapter an das Stromnetz angeschlossen oder über den internen Lithium-Ionen-Akku mit Strom versorgt wird. Drücken Sie zum Einschalten auf die Taste Suspend/Wiederaufnahme, die sich oberhalb der Tastatur befindet. Wenn Sie eine längere Arbeitspause machen, drücken Sie noch einmal auf diese Taste um das Notebook auszuschalten.

Das Notebook darf nicht in eingeschaltetem Zustand transportiert und Stößen oder Vibrationen ausgesetzt werden, da dabei die Festplatte beschädigt werden kann.

Wenn Sie das Notebook einschalten, wird zunächst ein POST-Test (Power On Self Test) ausgeführt, bei dem überprüft wird, ob alle Bauteile und Konfigurationen einwandfrei funktionieren. Wird ein Fehler gefunden, ertönt ein Warnsignal und/oder es wird eine Fehlermeldung angezeigt.

Je nach Art des Problems können Sie einfach fortfahren, indem Sie das Betriebssystem starten, oder Sie müssen in das BIOS-Programm gehen, um die entsprechenden Einstellungen zu ändern. Nach erfolgreichem Abschluss des POST-Tests wird das installierte Betriebssystem geladen.

Schalten Sie das Notebook niemals während des POST-Tests aus, da dadurch nicht behebbare Fehler auftreten können.

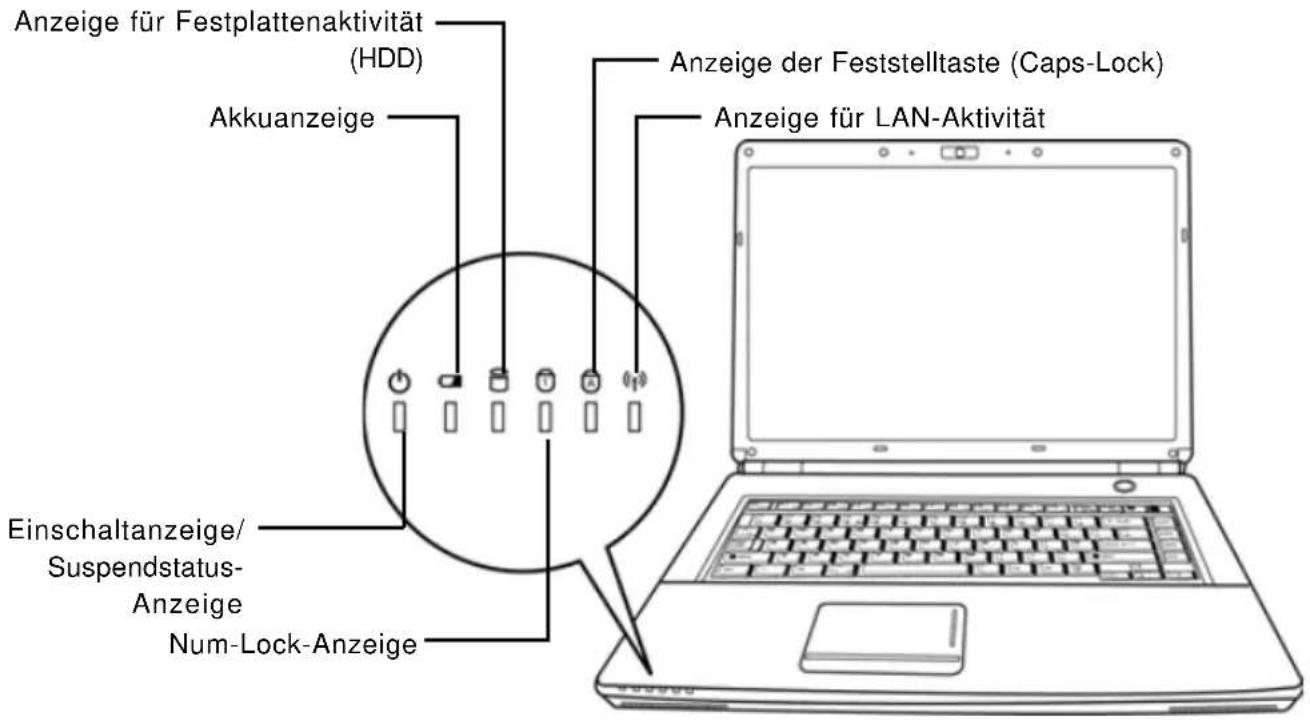

Statusanzeigen

Die Statusanzeigelampen entsprechen den spezifischen Betriebsmodi. Diese Modi sind: Betriebs-/Suspend-Status, Batterie-/Netzadapterstatus, Festplattenaktivität (HDD), Num-Lock, Caps-Lock und Wireless-LAN-Aktivität.

Anzeige für Festplattenaktivität (HDD) Akkuanzeige Anzeige der Feststelltaste (Caps-Lock) Anzeige für LAN-Aktivität Einschaltanzeige/ Suspendstatus- Anzeige Num-Lock-Anzeige

Einschaltanzeige

Diese Lampe leuchtet während des Einschaltvorgangs.

Suspendstatus-Anzeige

Diese Lampe blinkt, wenn sich das Notebook im Suspend-Modus befindet.

Akkuanzeige

Anhand der Akkuanzeige können Sie erkennen, ob der Lithium-Ionen-Akku gerade geladen wird oder ob er bereits voll geladen ist.

• Während des Ladevorgangs leuchtet die Akkuanzeige auch dann weiter, wenn Sie das Notebook ausgeschaltet haben.
  • Die Akkuanzeige ist auch dann ausgeschaltet, wenn der Akku nicht aktiv ist, wenn der Netzadapter nicht angeschlossen ist oder wenn das Notebook ausgeschaltet ist.
• Wenn Akkus Stößen, Vibrationen und extremen Temperaturen ausgesetzt werden, können sie dauerhaft beschädigt werden.

Anzeige für Festplattenaktivität (HDD)

An dieser Anzeige können Sie erkennen, ob und mit welcher Geschwindigkeit das System gerade auf die Festplatte zugreift.

Num-Lock-Anzeige

Diese LED zeigt an, wenn das Zahlenfeld der Tastatur aktiviert ist.

Anzeige der Feststelltaste (Caps-Lock)

An dieser Anzeige können Sie erkennen, ob die Feststelltaste aktiv ist.

Anzeige für LAN-Aktivität

An der Wireless-LAN-Anzeige können Sie erkennen, ob das Notebook an ein drahtloses Netzwerk angeschlossen ist.

Die Funktionstasten

Das Notebook verfügt über 12 Funktionstasten, Taste F1 bis F12. Je nach Programm sind die Funktionen, die diesen Tasten zugewiesen sind, unterschiedlich. In der Software-Dokumentation finden Sie die Funktionen der jeweiligen Tasten.

Die Taste [FN] bietet dem Notebook zusätzliche Funktionen und wird immer zusammen mit einer anderen Taste gedrückt.

• FN+F1: Versetzt das Notebook in den Suspend-Modus. Durch Drücken der Ein/Aus-Taste wird das Notebook wieder aktiviert.
• FN+F2: Aktiviert bzw. deaktiviert die Drahtlosnetzwerkverbindung.
• FN+F3: Hier wird festgelegt, auf welchem Gerät das Bild angezeigt werden soll. Bei jedem Drücken dieser Tastenkombination wird die nächste Option angezeigt. Die Reihenfolge ist: nur eingebauter Monitor, eingebauter Monitor und externer Monitor, nur externer Monitor.
• FN+F4: Verringert die Helligkeit des Bildschirms.
• FN+F5: Erhöht die Helligkeit des Bildschirms.
• FN+F6: Stellt den Ton des Computers aus.
• FN+F7: Verringert die Lautstärke des Computers.
• FN+F8: Erhöht die Lautstärke des Computers.
• FN+F9: Startet die Wiedergabe bzw. unterbricht die Wiedergabe des aktuellen Multimedia-Tracks.
  • FN+F10: Stoppt die Wiedergabe des aktuellen Multimedia-Tracks.
• FN+F11: Wechselt zum vorhergehenden Multimedia-Track.
• FN+F12: Wechselt zum nächsten Multimedia-Track.
• FN+Esc: Aktiviert bzw. deaktiviert die Bluetooth-Funktion.

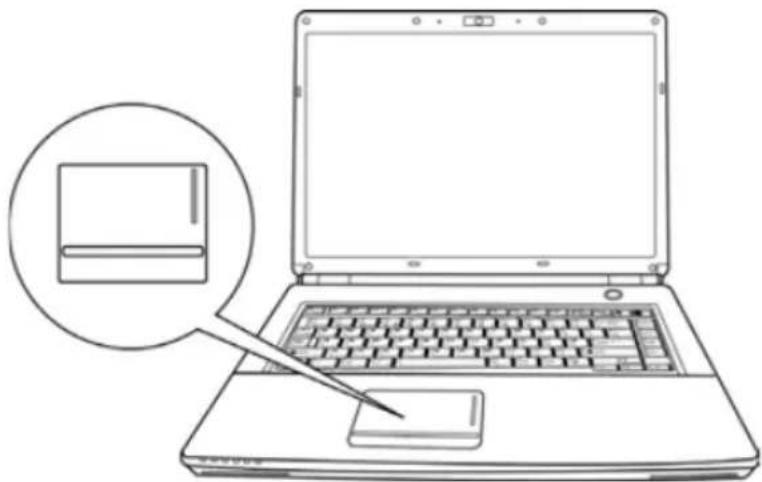

Benutzen des TouchPads

Das TouchPad ist ein Zeigegerät, das in das Notebook integriert ist. Es kann zur Steuerung der Cursorbewegungen auf dem Bildschirm verwendet.

Das TouchPad bestehnt aus der Cursorsteuerung, einer linken und einer rechten Taste sowie zwei Scroll-Tasten. Die Cursorsteuerung kann wie eine Maus den Cursor über den Bildschirm steuern. Sie müssen dazu die Fläche nur ganz leicht mit den Fingerspitzen berühren. Die linke und rechte Taste haben die gleiche Funktion wie Maustasten. Je nach Programm kann sich die Funktion der Tasten unterscheiden. Mit den Scroll-Tasten können Sie ohne den Cursor oder die Scroll-Leisten bewegen zu müssen schnell durch die Seiten blättern.

Klicken bedeutet ein kurzes Drücken und wieder Loslassen einer Taste. Bei einem Linksklick bewegen Sie den Cursor auf das Element, das Sie auswählen möchten, und drücken dann kurz auf die linke Taste. Bei einem Rechtsklick bewegen Sie den Cursor auf das Element, das Sie auswählen möchten, und drücken dann kurz auf die rechte Taste. Sie können auch klicken, indem Sie einmal kurz das TouchPad berühren.

Doppelklicken

Beim Doppelklicken klicken Sie zweimal schnell hintereinander die linke Taste an. Der Doppelklick funktioniert nur bei der linken Taste. Bei einem Doppelklick bewegen Sie den Cursor auf das Element, das Sie auswählen möchten, und drücken dann kurz zweimal auf die linke Taste. Sie können auch doppelklicken, indem Sie zweimal kurz das TouchPad berühren.

Verschieben

Beim Verschieben halten Sie die linke Taste gedrückt während der Cursor verschoben wird. Schieben Sie zunächst den Cursor auf das Element, das verschoben werden soll. Drücken Sie dann auf die linke Taste und halten diese gedrückt. Verschieben Sie dabei das Element an die neue Position und lassen dann die Taste los. Auch mit Hilfe des TouchPads können Sie ein Element verschieben. Schieben Sie den Cursor auf das Element, das verschoben werden soll. Berühren Sie dann zweimal schnell hintereinander mit dem Finger das TouchPad. Nach dem zweiten Berühren muss der Finger auf dem Pad liegen bleiben. Verschieben Sie dann das Element an die neue Position, indem Sie den Finger über das TouchPad schieben. Nehmen Sie dann den Finger hoch, um das Element loszulassen. Mit Hilfe der Scroll-Tasten können Sie ein Dokument ganz schnell durchblättern, ohne die Bildlaufleisten des Fensters verschieben zu müssen. Das ist besonders dann sinnvoll, wenn Sie Internetseiten durchblättern möchten.

Aufrüsten des Speichermoduls

Um die Speicherkapazität des Notebooks zu erhöhen (bis maximal 8 GB), können zusätzliche Speichermodule installiert werden. Zum Aufrüsten des Speichermoduls müssen Sie ein DIMM-SDRAM-Modul verwenden.

Entfernen Sie nur die Schrauben aus dem Speichermodulfach, die in dieser Beschreibung gezeigt werden.

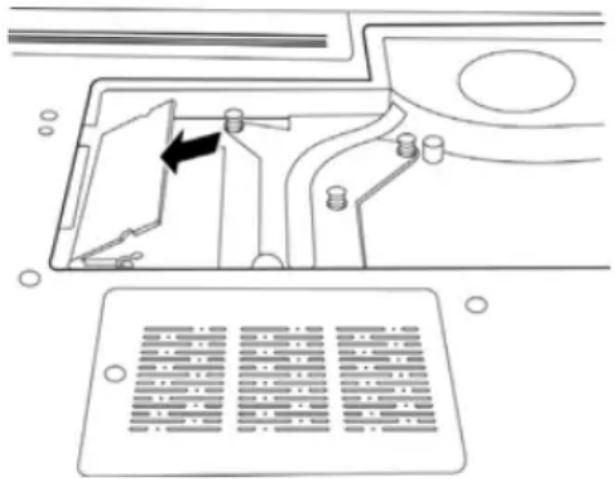

Installieren eines Speichermoduls

Nachfolgend wird Schritt für Schritt beschrieben, wie Sie das Notebook mit einem Speichermodul aufrüsten. Es wird nicht empfohlen, das selbst auszuführen.

1. Schalten Sie das Notebook durch Drücken der Ein/Aus-Taste aus, trennen Sie den Netzadapter ab und/oder entfernen Sie den Akku.
2. Drehen Sie das Notebook um, und legen Sie es auf eine saubere Unterlage.
3. Öffnen Sie den Deckel so weit es geht, so dass das Notebook flach auf der Arbeitsoberfläche liegt.
4. Drehen Sie die fünf Schrauben heraus, mit der der Deckel festgeschraubt ist.
   Das Speichermodul kann durch elektrostatische Entladung schwer beschädigt werden. Achten Sie deshalb darauf, dass Sie ausreichend geerdet sind, wenn Sie das Modul in die Hand nehmen und installieren.
5. Richten Sie die Kontaktleiste des Speichermoduls (mit der Chipseite nach oben) an den Kontakten im Speicherfach aus.

1. Schieben Sie das Speichermodul in einem Winkel von 45^ in das Fach hinein, und drücken Sie es fest in die Kontakte.
2. Drücken Sie das Speichermodul so weit nach unten in das Fach hinein, bis es an beiden Seiten in den Montageklammern einrastet. Sie hören beim Einrasten des Moduls ein Klicken.
3. Setzen Sie den Deckel des Speicherfachs wieder auf und schrauben es wieder fest. Die Installation des neuen Speichermoduls ist hiermit abgeschlossen.

Das Speichermodul gehört nicht zu den Bestandteilen des Notebooks, die routinemäßig vom entfernt werden. Wenn es einmal installiert ist, sollten Sie es erst wieder herausnehmen, wenn Sie den Systemspeicher wieder erweitern möchten.

Das Notebook ist sehr robust und sollte in dieser Hinsicht keinen Anlass zu Beschwerden geben. Es ist jedoch möglich, dass einfache Installations- und Betriebsprobleme auftreten, die Sie auf der Stelle beheben können. Es kann auch Probleme mit Peripheriegeräten geben, die behoben werden können, indem Sie das entsprechende Gerät austauschen. Die Informationen dieses Abschnitts sollen Ihnen dabei helfen, die einfachen Probleme von den schwerwiegenden Fehlern zu unterscheiden und selbst zu lösen.

Identifizieren eines Problems

Wenn Sie auf ein Problem stoßen sollten, führen Sie vor einer komplexen Fehlerbehebung zunächst die folgenden Schritte aus:

1. Schalten Sie das Notebook aus.
2. Stellen Sie sicher, dass der AC-Netzadapter angeschlossen und dieser mit einer funktionierenden Netzsteckdose verbunden ist.
3. Stellen Sie sicher, dass alle im PC-Karten-Steckplatz eingesteckten Karten richtig eingeführt wurden. Sie können die Karte auch aus dem Steckplatz entnehmen und so eine mögliche Fehlerquelle ausschließen.
4. Stellen Sie sicher, dass alle an die externen Anschlüsse angeschlossenen Geräte richtig angeschlossen wurden. Sie können auch diese Geräte abtrennen, und so weitere mögliche Fehlerquellen ausschließen.
5. Schalten Sie das Notebook an. Es sollte nach dem Ausschalten mindestens 10 Sekunden lang ausgeschaltet bleiben, ehe Sie es wieder anschalten.
6. Lassen Sie das Notebook den Bootvorgang ausführen.
7. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Halten Sie für den Anruf die folgenden Daten zur Verfügung, so dass der Kundendienst Ihnen schnellstmöglich helfen kann:

• Produktname
• Konfigurationsnummer des Produkts
  • Seriennummer des Produkts
• Kaufdatum
• Bedingungen, bei denen das Problem aufgetreten ist
• Alle Fehlermeldungen, die angezeigt wurden
• Hardwarekonfiguration
• Art der angeschlossenen Geräte, falls zutreffend

Die Konfigurations- und Seriennummer des Geräts finden Sie auf dem Konfigurationsetikett, das sich auf der Unterseite des Notebooks befindet.

Technische Daten

Prozessor (Penryn) ■	Intel® Centrino® 2-Prozessortechnologie45 nm Intel® CoreTM 2 Duo-Prozessor (Penryn)2,26G - 2,8GuFC-PGA-Paket 478-polig, Sockel P1066MHz FSB
BIOS ■ 1M BB Flash ROM
Chipsatz (Calistoga) ■	Intel GM/PM45 + 1CH9M
Hauptspeicher	Zero-on-board und zwei SO-DIMM-Speichersockel512 MB bis max. 8GB 800MHz DDR2 SDRAM(4G x 2)
LCD-Monitor ■ 15,4” TFT-LCD WXGA, 1280x800
Grafik ■ Intel Cantiga GM Integrated-GrafikcontrollerX4500nVIDIA Geforce 9600M GS -512M/ Geforce9300M GS - 256M (werkseitige Option)
CRT-Anzeigemodi	Externe Auflösung von bis zu 1920 x 1200 bei75 Hz
Festplattenlaufwerk	Eine 2,5”-SATA-Festplatte (9,5 mm) 5400 U/min.Unterstützte Kapazitäten 120/160/250/320 GB
Disketten-laufwerk ■ Nicht vorhanden
Optisches Laufwerk	Ein Schacht für ein optisches Laufwerk 5,25”/12,7 mm optisches SATA-Speichergerät (G-base)◆ Super Multi DVD RW (werkseitige Option)
Modem und Bluetooth	56K Modem, V.90/92-Unterstützung(werkseitige Option)Bluetooth: USB-Schnittstelle (Option)
PC-Karten-Steckplatz ■	Unterstützt Expresscard/54
LAN und WLAN ■ Ethernet 10/100/1000 Base T on boardUnterstützt DualbandantenneIntel Shirley Peak 1x2 a/g/n (Mini-Card-Schnittstelle) (werkseitige Option)
Anschlüsse Eingängeund Ausgänge (I/O-Ports)	2 Audiobuchsen: Kopfhörerausgang,Mikrofoneingang1 CRT2 USB-Ports (v2,0)1 e-SATA/USB-Kombianschluss1 HDMI-Anschluss1 RJ11-Anschluss (werkseitige Option)1 RJ45-Anschluss1 Port Replicator Connector (werkseitige Option)1 2,0 M-Kamera (werkseitige Option)
Audio	Eingebautes hochauflösendes Audio (2 Kanäle)Zwei eingebaute Stereo-LautsprecherZwei mehrdirektionale digitale Mikrofone
Card Reader	Unterstützt Memory Stick (MS-Pro), Multi Media Card und Secure Digital (MS/MS PRO/MMC/SD)
Mini-Karte	2 Mini-Card-Steckplätze für WLAN und Intel Turbo Memory
Systemstatus-LED	Bereitschaft/Suspend, Akkuladevorgang, Wireless-LAN, Caps-Lock, Num-Lock, Zugriff auf Festplatte und optisches Laufwerk.

Tastatur	86(US)/87(EU)/88(JP)-Tasten mit Windows-Funktionstasten
Hotkey-Tastenauf der Tastatur	FunktionstastenFn+F1 SuspendschaltungFn+F2 Wireless-Funktion aktivieren/deaktivierenFn+F3 LCD/CRT/LCD+CRT wechselnFn+F4 Helligkeit verringernFn+F5 Helligkeit erhöhenFn+F6 Ton ausFn+F7 Lautstärke verringernFn+F8 Lautstärke erhöhenFn+F9 Medienwiedergabe/PauseFn+F10 StoppFn+F11 RücklaufFn+F12 VorlaufFn+Esc Bluetooth aktivien/deaktivieren
Strom-Management	ACPI-Strommanagement mit allen Funktionen, Standby, Suspend-to-Disk, Suspend-to-RAMUnterstützt ACPI 3,0 mit Intel SpeedStep
Akkupack und Laufzeit	Li-Ionen-Akkum mit 6 Zellen, 2200 mAh/ZelleLi-Ionen-Akkum mit 9 Zellen, 2400 mAh/Zelle
AC-Netzadapter	Ausgabe: 19 V DC, 3,42 A, 65 W oder 4,74A 90 W (für Discrete)Eingang: 100-240 V AC, 50/60 Hz universell
Zeigegerät	Eingebautes Touchpad mit 2-Wege-Scrollfunktion2 Klicktasten
Abmessungen/Gewicht	Abmessungen: 357 x 262 x 37,8 - 42,4 mm (B x T x H)Gewicht:ca. 2,7 kg (mit 15,4"W TFT-LCD, optischem Laufwerk, 6 Zellen)
Sicherheit	Öffnung für Kensington-Schloss
Betriebssystem und Software	Kompatibel mit Windows XPKompatibel mit Windows Vista

Urheberrechtlich geschützte Technologien

Dieses Produkt enthält urheberrechtlich geschützte Technologien. Sie sind geschützt durch US-amerikanische Patente und andere Rechte an intellektuellem Eigentum. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von Macrovision genehmigt sein, und sie darf nur für private und andere begrenzte Vorführzwecke verwendet werden. Die Verwendung für andere Zwecke bedarf der Genehmigung von Macrovision. Reverse Engineering und Disassemblieren ist untersagt.

Aufrüsten des Speichermoduls

Um die Speicherkapazität des Notebooks zu erhöhen (bis maximal 8 GB), können zusätzliche Speichermodule installiert werden. Zum Aufrüsten des Speichermoduls müssen Sie ein DIMM-SDRAM-Modul verwenden.

Entfernen Sie nur die Schrauben aus dem Speichermodulfach, die in dieser Beschreibung gezeigt werden.

Installieren eines Speichermoduls

Nachfolgend wird Schritt für Schritt beschrieben, wie Sie das Notebook mit einem Speichermodul aufrüsten. Es wird nicht empfohlen, das selbst auszuführen.

1. Schalten Sie das Notebook durch Drücken der Ein/Aus-Taste aus, trennen Sie den Netzadapter ab und/oder entfernen Sie den Akku.
2. Drehen Sie das Notebook um, und legen Sie es auf eine saubere Unterlage.
3. Öffnen Sie den Deckel so weit es geht, so dass das Notebook flach auf der Arbeitsoberfläche liegt.
4. Drehen Sie die fünf Schrauben heraus, mit der der Deckel festgeschraubt ist.
   Das Speichermodul kann durch elektrostatische Entladung schwer beschädigt werden. Achten Sie deshalb darauf, dass Sie ausreichend geerdet sind, wenn Sie das Modul in die Hand nehmen und installieren.
5. Richten Sie die Kontaktleiste des Speichermoduls (mit der Chipseite nach oben) an den Kontakten im Speicherfach aus.

1. Schieben Sie das Speichermodul in einem Winkel von 45^ in das Fach hinein, und drücken Sie es fest in die Kontakte.
2. Drücken Sie das Speichermodul so weit nach unten in das Fach hinein, bis es an beiden Seiten in den Montageklammern einrastet. Sie hören beim Einrasten des Moduls ein Klicken.
3. Setzen Sie den Deckel des Speicherfachs wieder auf und schrauben es wieder fest. Die Installation des neuen Speichermoduls ist hiermit abgeschlossen.

Das Speichermodul gehört nicht zu den Bestandteilen des Notebooks, die routinemäßig vom entfernt werden. Wenn es einmal installiert ist, sollten Sie es erst wieder herausnehmen, wenn Sie den Systemspeicher wieder erweitern möchten.

MANUALE DELL'UTENTE

ITALIANO
