BEDIENUNGSANLEITUNG SH 8400 BT Trevi

LEISTUNG LAUTSPRECHER BLUETOOTH®

Gebrauchs- und Anschlusshandbuch

ALTAVOCES AMPLIFICADOS BLUETOOTH

Hinweise zur ordnungsgemäBen Entsorgung Produkt.

Das auf dem Gerät angebrachte Symbol weist daraufhin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt dahernicht zusammen mit dem Gemeindeabfall entsorgt werden darf. Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsmel-stellen" bringen oder dem Handler beim Kauf eines neuen

Produktus übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fordern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.

ACKTUNG: DAS GERAT NICH ÖFFEN. IM INNERN BEFINDEN SICH KEINE VOM BENZUTER SELBST INSTANDESTZBAREN TELEUND AUCH KEINE ERSATZTELE. FÜR JEGLIECHE SERVÄREBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEM KUNDENDIENSTSTELE

MANIEMENT ET ENTRETIEN

ACHTUNG
GEFAIR ELEKTRICHER SCH NIGHT DER FLECHTIGEUTU DEM REGEN AUSSETZEN

ACHTUNG: DAS GERAT NICH TÖFFNEN. IM INNER BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDETZBAREN TELEUND AUCH KEINEERSATZTELE. FÜR JEGLiche SERVICEABEITEN. WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEM KUNDENDIENSTSTELLE.

ATENTION
PELOGIO DE CHOQUIES ELECTRICOS NO EXPONER A LLUXIA Y HUMEDAD

Das Gerat TREVI SH 8400 BT stellt eine Innovation in der Musikunterhaltung dar. Mit der Technologie Bluetooth® kann es direkt und kabellos an alle Bluetooth®-Geräte mit den Profilen A2DP oder AVRCP angeschlossen werden: so können alle auf dem Mobiltelefon, dem Tablet-PC oder dem PC gespeicherten Musiktücks wiedergegeben werden.

Darüber hinaus konnen über die Tastatur des Laufsprechers mit eingebautem Verstärke die auf dem angeschlossenen Gerät (Mobilefon, Tablet-PC) gespeicherten Musikstücke abgeschweit, gestoppt, erneut wiedergegeben und ausgewählten werden. Die Boxen präsentieren sich mit eleganten Kunstlader-Überzug, passend für jedem Wohnambiente. Mit dem System Bass Reflex für eine optimale Tiefe der Basse und den Woofern, mit denen dynamische TONE für realistische Effekte wiedergegeben werden konnen, eignen sich die Boxen auch ideal für die Tonwiedergabe von digitalen Videos, sowie für den Anschluss an Fernseher, PCs, Notebooks, CD-Player, DVD-Player und andere Multimedia-Anwendungen. Die beiden Systeme, Wireless Bluetooth® und der Kabelanschluss, machen diese Boxen möglich einzigartig.

GEBRAUCHSHINWEISE

• Dieses Gerät ist ein elektronisches Instrument hochster Prazision. Die Inbetriebnahme des Geräts sollen daher in den folgenden Fällen vermieden werden:
  In der Nae von Wärmequellen wie Heizkörpern und Öfen.
  InsehrfeuchtenRäumenwieBadezimmern,Schwimmbadernusw.
  Insehr staubigen Räumen.
  An Orten, die starken Schwingungen ausgesetzt sind.
  Das Gerat ist so aufzustellen, dass auf den Seiten stets ausreichend Freiraum (mindestens 5cm ) für die Luftzirkulation vorhanden ist.
• Sollen Flüssigkeiten ins Innere des Geräts eindringen, den Stecker unverzüglich von der Steckdose abnehmer und das Gerät zur nachstgelegenen autorisierten TREVI-Kundendienstelle bringen.
  Vor dem Einsatz des Geräts ist sicherzustellen, dass Netzkabel und Anschlusskabel korrekt installiert sind.

PFLEGE UND WARTUNG

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollen vermieden werden.

WICHTIG

Der fachgemäß Bau这点es Gerats gewährleistet langfristig einen einwandfrei Betrieb. Sollten dennoch Betriebsstörungen aufreten, wenden Sie sichitte an den Kundendienst der Firma TREVI.

INHALT DER VERPACKUNG

• Boxen
  Anschlusskabel zwischen beiden Boxen
  Netzgerat AC/DC
• Stereo-Jack-Kabel 3,5 m / RCA
  Bedienungshandbuch

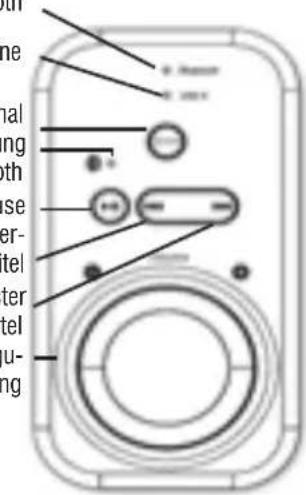

BESCHREIBUNG BEDIENELEMENTE/ANSCHLUSSE

VORDERANSICHT

LED Betriebsart Bluetooth

LED Betriebsart Line

Funktionswahlschal LED Kopplung Bluetooth

Taste Play/Pause Taste Zurück vorher gehender Titel

Taste Weiter nachster Titel Lautstarkeregulierung

Lautsprecher linksLautsprecher rechts

ANSCHLUSSE UNDBETRIEB

ANSCHLUSSÜBER TECHNOLOGIE WIRELESS BLUETOOTH®

1. Das mitgelieferte Netzgerät an eine Steckdose anschlieben und die Verstärkerbox über den Hauptschalter einschalten.

HINWEIS: Das System speichert die zuletzt vor dem Ausschalten eingestellte Lautstärke.

1. Die LED Kopplung Bluetooth® beginnnt blau zu blinken und die Betriebsart "Kopplung mit externem Gerät" beginnnt nach 10 Sekunden. Die Boxen setzen einen "Beep"-Ton ab und die LED Kopplung Bluetooth® blinkt mit kurzen Intervallen in Blau und Rot.

Beginn Sequenz Kopplung nach

10 Sek.

Das System überprüft in den

10 Sekunden vorhergehende

Kopplungen.

Blinklicht: rot und blau in kurzen

1. Die Bluetooth®-Verbindung auf dem externen Gerät (Mobiltelefon, Tablet-PC, usw.) einschalten. Hierfür ist auf dessen Bedienungshandbuch Bezug zunehmen.
2. Über das externe Geräte eine Gerätesuche starten und "TREVI SH 8400 BT" anwahlen. Bei Aufforderung den Codeschluss "0000" eingeben.
3. Nach erfolgter Kopplung mit dem externen Gerät blinkt die LED Kopplung Bluetooth® alle 5 Sekunden in der Farbe Blau.

Bei erfolgter Kopplung

blinkt die blaue LED alle 5

Sekunden

1. Um das über Bluetooth verbundene, externe Gerät zu wechseln, muss lediglich das Bluetooth-Signal des vorigen Geräts deaktiviert und die Taste Play/Pause auf der Box für eine Sekunden gedrück gehalten werden. Das Gerät beginnt dann die Suche des neuen externen Geräts. Die Schritte von Punkt 2 bis Punkt 5 ausführten.

Drucken und halten Sie die Play / Pause-Taste für 3 Sekunden

Die LED beginnt in kurzen

Abständen in Blau und Rot

zu blinken

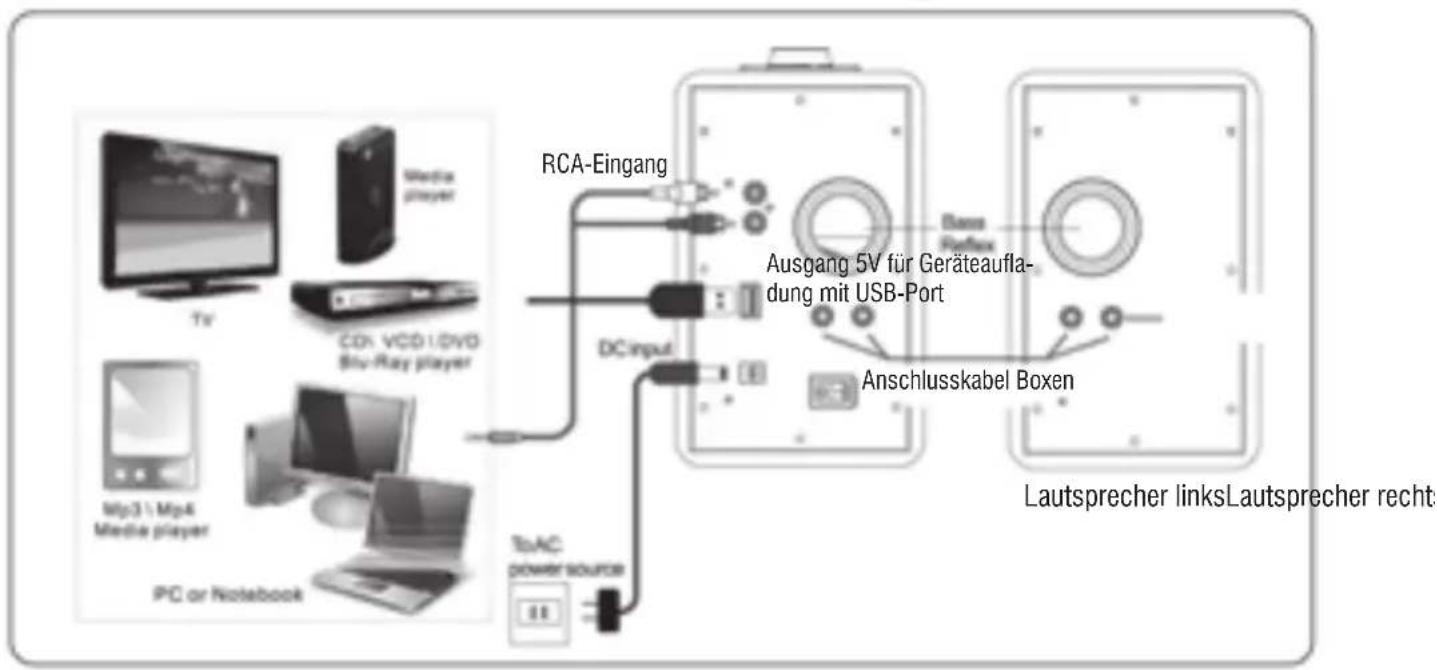

ANSCHLUSS UBER RCA-KABEL

1. Das externe Gerät mit dem Kabel aus dem Lieferumfang an die RCA-Eingänge der Box anschließen.

Die RCA-Stocker an die Verstärkerbox anschließen

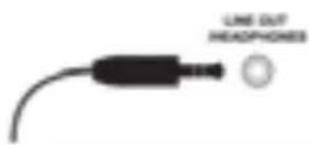

Den Jack-Stecker 3,5

m an das externe Gerät

anschlieBen

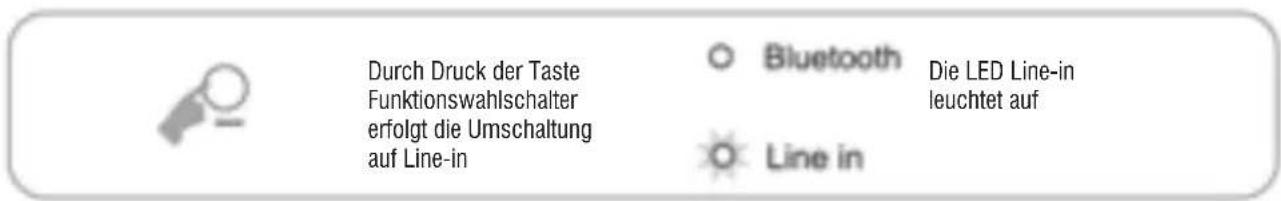

1. Die Taste Funktionswahlschalter drucken. Die blau LED auf der Angabe Line-in leuchtet auf und damit ist das Gerät für die Wiedergabe der von der RCA-BuchseCOMMenden Signale bereit.

BESCHREIBUNG DER TASTEN

LAUTSTÄRKEREGULIERUNG

Für die Regulierung der Lautstärke wird der Drehknopf Lautstärke nach rechts gedreht, um die Lautstärke zu erhöhen, oder nach links, um diese zu reduzieren. Die LED entsprechend der angewählten Funktion blinkt. Überschreitet die Lautstärke die Höchst- oder Mindestlautstärke, leuchtet die LED dauerhaft auf.

STEUERTASTEN

Auf dem oberen Bereich der Verstärkerbox befinden sich die Steuertasten für die Anzahl der auf dem externen Gerät (Mobiltelefon, Tablet-PC) gespeicherten Musikstücke.

Die Taste Play/Pause fur die Wiedergabe oder die Ausschaltung der Wiedergabe des Stucks drucken.
Die Taste Zurück drücken, um den vorgen Titel zuspiel.
Die Taste Weiter drucken, um den nachsten Titel zuspielern.

ACHTUNG:

These Funktion ist nur auf Bluetooth®-Geräten mit dem Profil AVRCP aktiv.

Kompatibel mit iOS 4.1 oder higher, Android 1.5 oder higher und Windows Mobile 5.0 oder higher.

USB-PORT FÜR AUFLADUNG

Der auf der Rückseite der Verstärkerbox befindliche USB-Port bietet die Möglichkeit der Versorgung (mit 5V) und damit der Aufladung des externen Gerats (Mobiletelefon, Tablet-PC, usw.).

ACHTUNG:

Über diesen Port konnen keine Dateien ausgegeben werden, er dient lediglich der Aufladung der Geräte.

TECHNISCHE EIGENSCAHFTEN

VERSTÄRKUNG

Gesamtleistung 36Watt Effektivwert

Leistungsverteilung 8Watt x 2

Klirrfrequency < 0,5% 1W 1KHz

Frequenzgang 50Hz - 20KHz

Rauschabstand. 70 db

Trennung. 60 db

LAUTSPRECHER

Tweeter. 1" x 2

Leistung Tweeter 10 Watt 4 Ohm

Woofer .3.5" x 2

Leistung Woofer 20 Watt 8 Ohm

SCHNITTSTELLE

Eingang Bluetooth® 2.1 + EDR, A2DP und Profil AVRCP 2 RCA
