Produkttyp	Digitaler Bilderrahmen
Marke	Trevi
Modell	DPL 2218
Anzeigebereich	160 x 120 mm
Stromversorgung	DC 5V / 1.5A
Maximale Leistungsaufnahme	7.5 W
Eingänge	USB 2.0, SD/MMC-Karte
Unterstützte Bildformate	BMP, GIF, JPG, PNG
Unterstützte Audioformate	AAC, APE, FLAC, MP3, OGG, WAV, WMA
Unterstützte Videoformate	AVI, FLV, MKV, MPG, MP4, RMVB, VOB, WMV, 3GP
Fernbedienung	Infrarot, CR2025 3V-Batterie
Hauptfunktionen	Foto, Musik, Video, Kalender, Dateibrowser, Einstellungen
Anzeigeeinstellungen	Helligkeit, Kontrast, Sättigung, Hintergrundbeleuchtung, Anzeigemodus
Wiedergabeoptionen	Wiederholung, Zufall, Diashow mit Intervall und Übergangseffekten
Alarmfunktion	Ja, einstellbar mit Frequenz
Automatisches Ein-/Ausschalten	Ja, zeitprogrammierbar
Menüsprachen	Mehrsprachiges OSD (Französisch enthalten)
Garantie	24 Monate ab Herstellungsdatum
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden. Feuchtigkeit vermeiden.
Sicherheit	Nicht Wasser oder extremen Temperaturen aussetzen. Vor der Reinigung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Fernbedienung und Netzadapter beim Trevi-Kundendienst erhältlich. Reparaturen nur durch autorisierten Service.

Häufig gestellte Fragen - DPL 2218 Trevi

Wie schalte ich den Bilderrahmen ein?

Schließen Sie das mitgelieferte Netzteil an eine Steckdose und dann an den DC-Eingang des Rahmens an. Drücken Sie die STANDBY-Taste auf der Fernbedienung, um ihn einzuschalten.

Wie lege ich eine SD-Karte oder einen USB-Stick ein?

Legen Sie die SD-Karte oder den USB-Stick in den entsprechenden Steckplatz ein. Dies sollte bei ausgeschaltetem Rahmen erfolgen, um Erkennungsprobleme oder Dateischäden zu vermeiden.

Wie zeige ich Fotos an?

Nachdem Sie einen Datenträger eingelegt haben, schalten Sie den Rahmen ein. Wählen Sie im Hauptmenü mit den Pfeiltasten FOTO aus und bestätigen Sie mit ENTER. Wählen Sie das Foto mit ▲▼ aus und drücken Sie ENTER, um die Diashow zu starten.

Wie höre ich Musik?

Wählen Sie im Hauptmenü MUSIK. Wählen Sie ggf. den Datenträger (SD oder USB) aus, dann wählen Sie die Audiodatei aus und bestätigen Sie mit ENTER. Stellen Sie die Lautstärke mit den Tasten VOL+/- auf der Fernbedienung ein.

Wie gebe ich ein Video wieder?

Wählen Sie im Hauptmenü VIDEO. Wählen Sie das Video mit den Tasten ▲▼ aus und drücken Sie ENTER. Sie können die Wiedergabe mit PLAY/PAUSE anhalten und mit FF/REW schnell vor-/zurückspulen.

Wie stelle ich Uhrzeit und Kalender ein?

Wählen Sie im Menü EINSTELLUNGEN die Option Kalendereinstellungen. Hier können Sie Datum, Uhrzeit, 12/24-Stunden-Format sowie den Alarm und seine Frequenz einstellen.

Wie verwende ich die Alarmfunktion?

Aktivieren Sie in den Kalendereinstellungen den Alarm (Alarmeinstellungen). Stellen Sie die Auslösezeit und die Frequenz (täglich, Mo-Fr, Wochenende) ein. Der Alarm wird zur eingestellten Zeit ausgelöst.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie zunächst, ob das Netzteil richtig angeschlossen ist. Drücken Sie STANDBY auf der Fernbedienung oder am Rahmen. Wenn nichts passiert, prüfen Sie die Batterie der Fernbedienung (CR2025). Versuchen Sie auch, das Gerät zurückzusetzen, indem Sie den Netzstecker ziehen und wieder einstecken.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie im Menü EINSTELLUNGEN zu Systemeinstellungen und wählen Sie Werkseinstellungen zurücksetzen. Bestätigen Sie, um die Standardeinstellungen wiederherzustellen.

Der Rahmen erkennt meinen USB-Stick oder meine SD-Karte nicht, was tun?

Stellen Sie sicher, dass der Datenträger im Format FAT32 oder exFAT formatiert ist. Schließen Sie den Datenträger bei ausgeschaltetem Rahmen an und schalten Sie ihn dann ein. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Dateien in einem kompatiblen Format vorliegen (siehe Liste der unterstützten Formate in den technischen Daten).

BEDIENUNGSANLEITUNG DPL 2218 Trevi

DIGITALER BILDERRAHMEN

Bedienungsanleitung

MARCO DE FOTOS DIGITAL

Manual de usuario

DPL 2220

10.1" 16:9

DPL 2218

8" 4:3

DPL 2210

7" 16:9

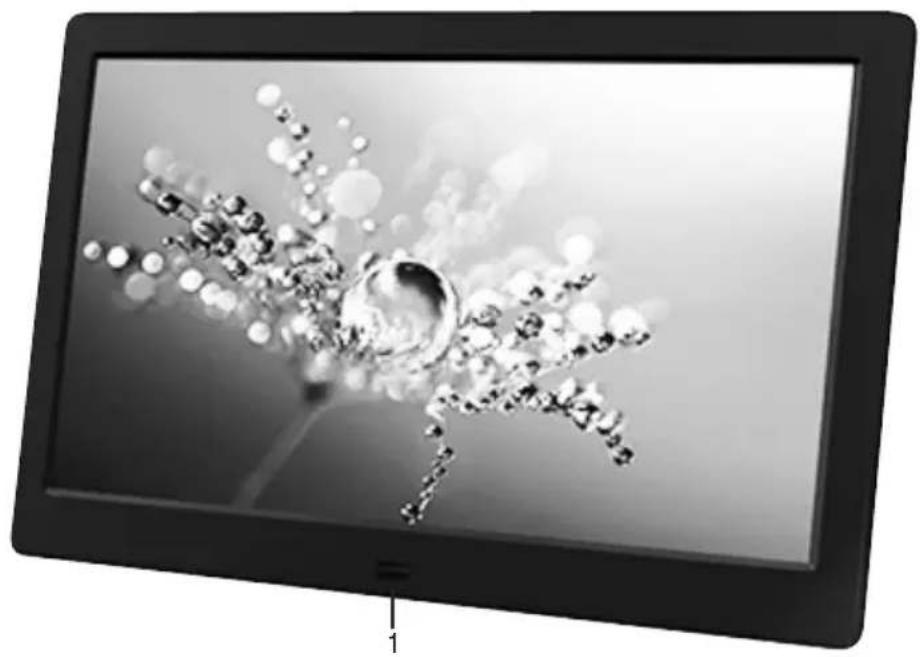

DESCRIZIONE COMANDI

L B B B B

User manual

WARRANTY

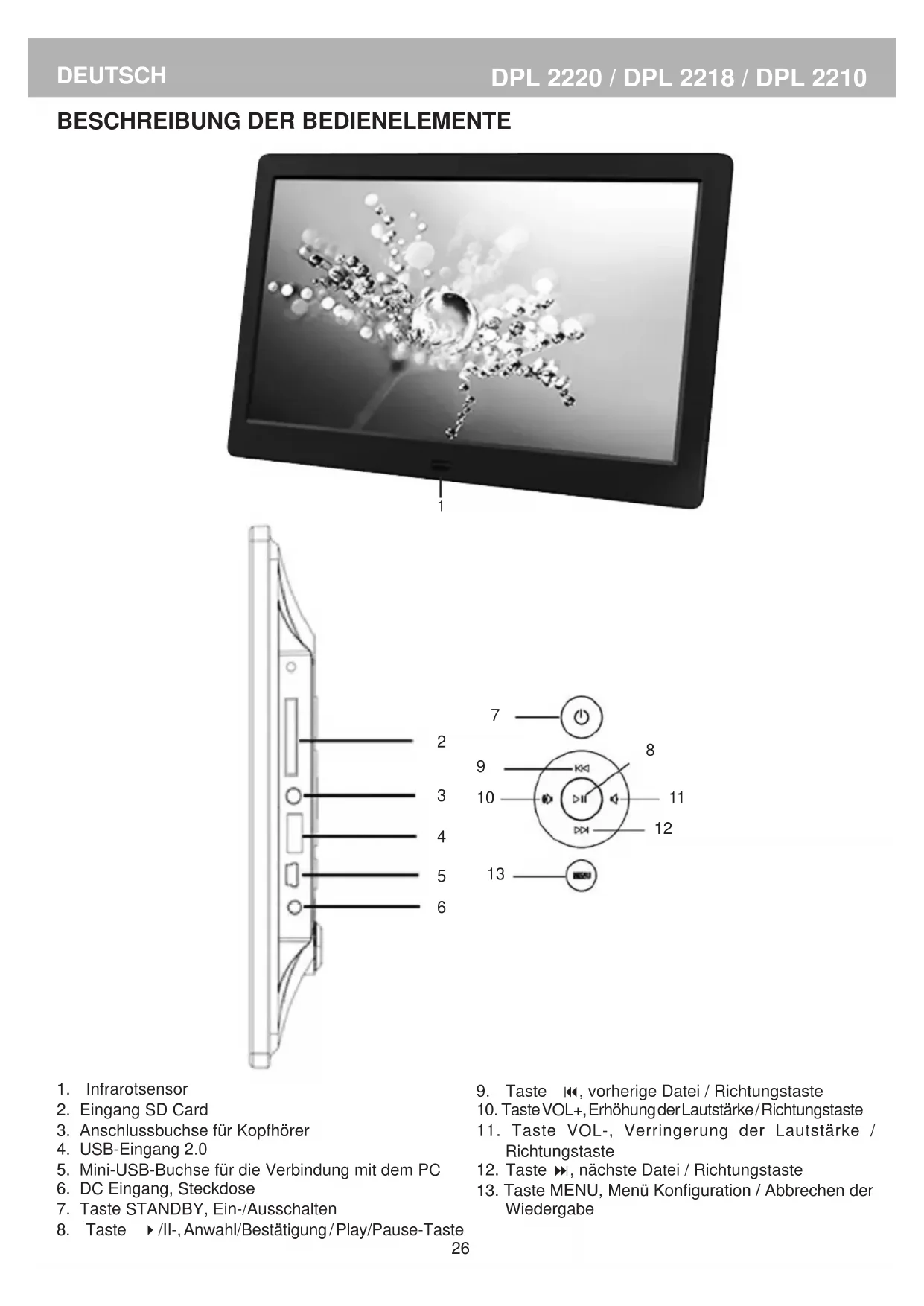

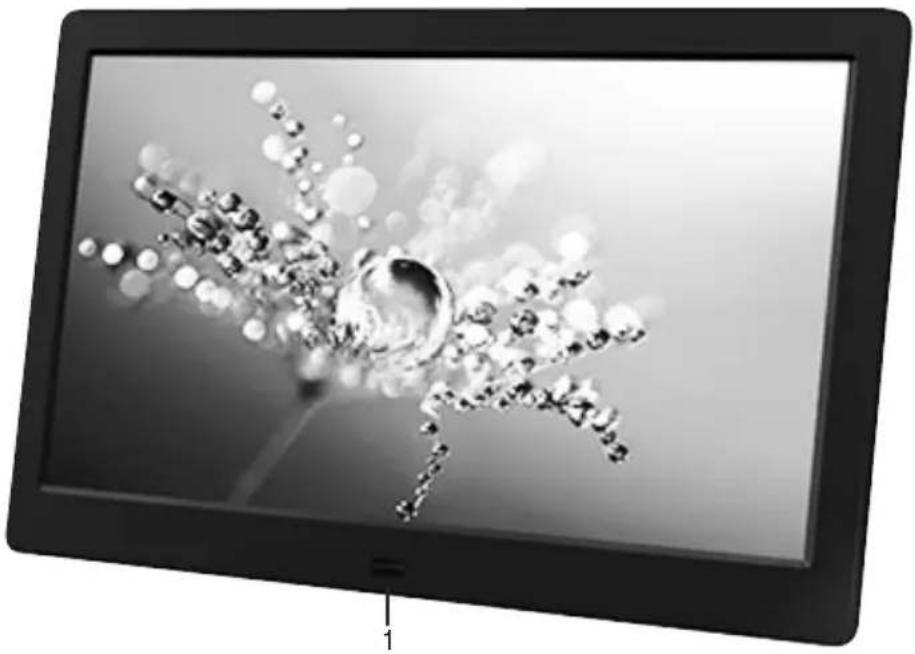

BESCHREIBUNG DER BEDIENELEMENTE

1. Infrarotsensor
2. Eingang SD Card
3. Anschlussbuchse für Kopfhörer
4. USB-Eingang 2.0
5. Mini-USB-Buchse für die Verbindung mit dem PC
6. DC Eingang, Steckdose
7. Taste STANDBY, Ein-/Ausschalten

8. Taste ▶/II-, Anwahl/Bestätigung/Play/Pause-Taste

9. Taste ◀, vorherige Datei / Richtungstaste

10. Taste VOL+, Erhöhung der Lautstärke/Richtungstaste
11. Taste VOL-, Verringerung der Lautstärke / Richtungstaste
12. Taste ▶, nächste Datei / Richtungstaste
13. Taste MENU, Menü Konfiguration / Abbrechen der Wiedergabe

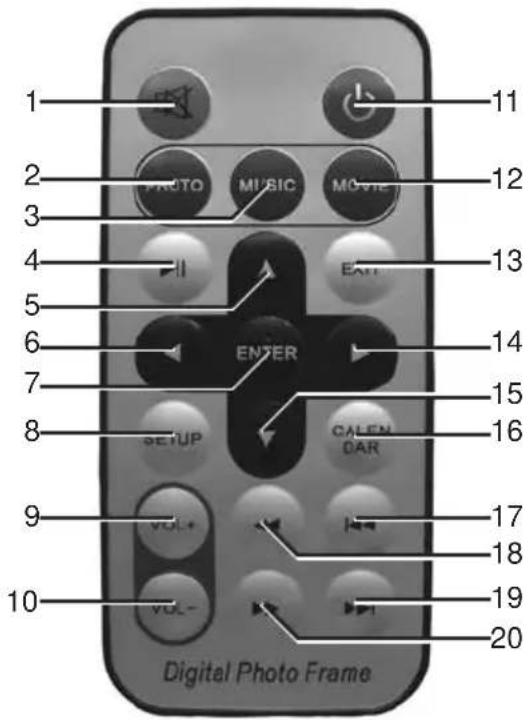

BESCHREIBUNG DER FERNBEDIENUNG

1 2 3 4 5 6 7 8 9 10 11 12 13 ENTER 14 15 16 CALEN DAR 17 18 19 20 Digital Photo Frame

1. Taste MUTE, Stummschaltung.
2. Taste PHOTO, Direkttaste zum Anzeigen von Fotos im ausgewählten Speicher / Datenträger.
3. Taste MUSIC, Direkttaste zur Wiedergabe von Musik im ausgewählten Speicher / Datenträger.
4. Taste PLAY/PAUSE ▶/II, Wiedergabe/Pause Wiedergabe.
5. Taste ▲, Richtungstaste.
6. Taste ◀, Richtungstaste.
7. Taste ENTER, Auswahl- / Bestätigungstaste.
8. Taste SETUP, Direkttaste zum Zugriff des Konfigurationsmenüs.
9. Taste VOL+, für die Erhöhung der Lautstärke.
10. Taste VOL-, für die Verringerung der Lautstärke.
11. Taste STANDBY, Ein-/Ausschaltung.
12. Taste MOVIE, Direkttaste zum Anzeigen von Fotos im ausgewählten Speicher / Datenträger.
13. Taste EXIT, Taste für das Verlassen des Menüs.
14. Taste ▶, Richtungstaste.
15. Taste ▼, Richtungstaste.
16. Taste CALENDAR, Datum- / Uhrzeitanzeige.
17. Taste PREV ◀, vorherige Datei.
18. Taste REW ◀, Schnellrücklauf.
19. Taste NEXT ▶, nächste Datei.
20. Taste FF ▶, Schnellvorlauf.

EIN-/AUSSCHALTEN

1. Das mitgelieferte Netzgerät 230V - 50Hz an die Steckdose und das andere Ende des Kabels an die Gleichstrom-Buchse (13) (seitlich auf dem Gerät) des Photo Frame anschließen.
2. Die Einschaltung des Photo Frame in der Betriebsart Standby erfolgt durch den Druck der Taste STANDBY (11) der Fernbedienung.
3. Das Wiedereinschalten des Photo Frame in der Betriebsart Standby erfolgt durch den Druck der Taste STANDBY (11) der Fernbedienung.

MENU PHOTO FRAME

Wenn das Gerät eingeschaltet wird, erscheint das Hauptmenü für den Photo Frame.

Folgende Funktionen sind hier verfügbar:

FOTO ermöglicht das Anzeigen der Bilder

MUSIK ermöglicht die Wiedergabe der Audiodateien über die Lautsprecher

VIDEO ermöglicht die Wiedergabe der Video-Filme

KALENDER ermöglicht den Kalender des Photo Frames einzustellen

BROWSER ermöglicht den Inhalt des SD- oder USB-Speichers durchzuschauen

EINSTELLUNGEN ermöglicht die allgemeinen Einstellungen des Photo Frames einzusetzen

FOTO FUNKTION

1. Eine SD-Card (9) oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. Den Photo Frame einschalten.
2. Drücken Sie im Hauptmenü die EXIT-Taste (13) und wählen Sie das Medium aus, von dem die Bilder über die Richtungstasten ◀▶ der Fernbedienung (falls beide vorhanden) abgespielt werden sollen, und bestätigen Sie mit der ENTER-Taste (7).
3. Wählen Sie im Hauptmenü die PHOTO-Funktion über die Richtungstasten ◀▶ der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drücken.
5. Das wiedergebende Video mit den Richtungstasten ▲▼ auf der Fernbedienung auswählen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

PAUSE-WIEDERGABE

1. Während der Wiedergabe die Taste PLAY/PAUSE (4) der Fernbedienung drücken, um die Pause zu aktivieren.
2. Sie erneut drücken, um zur normalen Wiedergabe zurückzukehren.

ÜBERSPRINGEN VON FOTOREIHENFOLGE

1. Die NEXT (19) oder PREV (17) Tasten auf der Fernbedienung drücken, um zum nächsten oder vorherigen Titel zu gehen.

ABBRECHEN DER WIEDERGABE

1. Die Taste EXIT (13) auf der Fernbedienung drücken, um die Wiedergabe herunterzufahren. Die Fotos werden auf der SD-Card oder auf dem USB-Gerät angezeigt.
2. Die Taste erneut drücken, um zum Hauptmenü zurückzukehren.

MUSIK FUNKTION

1. Eine SD-Card (9) oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. Den Photo Frame einschalten.
2. Drücken Sie im Hauptmenü die EXIT-Taste (13) und wählen Sie das Medium aus, von dem die Audiospuren über die Richtungstasten ◀▶ der Fernbedienung (falls beide vorhanden) abgespielt werden sollen, und bestätigen Sie mit der ENTER-Taste (7).
3. Wählen Sie im Hauptmenü die MUSIK-Funktion über die Richtungstasten ◀▶ der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drücken.
5. Der Audiotitel zur Wiedergabe mit den Richtungstasten ▲▼ auf der Fernbedienung auswählen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

LAUTSTÄRKEREGULIERUNG

1. Die VOL+ (9) oder VOL- (10) Tasten der Fernbedienung drücken, um die Lautstärke zu erhöhen bzw. zu verringern.

STUMMSCHALTUNG

1. Die Taste MUTE (1) auf der Fernbedienung einmal drücken, um den Ton vollständig abzuschalten.
2. Zur Fortsetzung der Wiedergabe die Taste erneut drücken.

PAUSE-WIEDERGABE

1. Während der Wiedergabe die Taste PLAY/PAUSE (4) der Fernbedienung drücken, um die Pause zu aktivieren.
2. Sie erneut drücken, um zur normalen Wiedergabe zurückzukehren.

ÜBERSPRINGEN VON VIDEOREIHENFOLGE

1. Die NEXT (19) oder PREV (17) Tasten auf der Fernbedienung drücken, um zum nächsten oder vorherigen Titel zu gehen.

SCHNELLSUCHE

1. Die FF (20) oder REW (18) Taste auf der Fernbedienung gedrückt halten, um die Wiedergabe des angezeigten Titels vor- oder zurückfahren.
2. Die Taste loslassen, um zur normalen Wiedergabe zurückzukehren.

ABBRECHEN DER WIEDERGABE

1. Die Taste EXIT (13) auf der Fernbedienung drücken, um die Wiedergabe herunterzufahren. Die Fotos werden auf der SD-Card oder auf dem USB-Gerät angezeigt.
2. Die Taste erneut drücken, um zum Hauptmenü zurückzukehren.

FILM FUNKTION

1. Eine SD-Karte (9) und/oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. den Photo Frame einschalten.
2. Standardmäßig ist der Photo Frame so programmiert, dass die Videos auf dem Mediengerät nach der Einschalten automatisch gestartet werden; wenn dies nicht der Fall ist oder wenn man nach der Wiedergabe von Fotos oder Musik ein Video starten möchte, dann wie folgt vorgehen: Drücken Sie im Hauptmenü die EXIT-Taste (13) und wählen Sie das Medium aus, von dem die Videos über die Richtungstasten ◀▶ der Fernbedienung (falls beide vorhanden) abgespielt werden sollen, und bestätigen Sie mit der ENTER-Taste (7).
3. Wählen Sie im Hauptmenü die VIDEO-Funktion über die Richtungstasten ◀▶ der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drücken.
5. Das wiedergebende Video mit den Richtungstasten ▲▼ auf der Fernbedienung auswählen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

FÜR LAUTSTÄRKEREGULIERUNG, STUMMSCHALTUNG, PAUSE-WIEDERGABE, ÜBERSPRINGEN VON TITELN, SCHNELLSUCHE UND ABBRECHEN DER WIEDERGABE auf die entsprechenden Abschnitte im Kapitel MUSIK FUNKTION sich beziehen.

KALENDER FUNKTION

1. Im Hauptmenü die CALENDARIO Funktion mit den Richtungstasten ◀▶ der Fernbedienung auswählen und zur Bestätigung die ENTER Taste (7) drücken.

Die Digitaluhr und die Datumsanzeige werden angezeigt. Wenn Medien Mitbilder vorhanden sind, werden diese in einem Fenster auf der rechten Seite des Bildschirms abgespielt.

BROWSER FUNKTION

1. Drücken Sie im Hauptmenü die EXIT-Taste (13) und wählen Sie das Medium aus, für das Sie die Dateien über die Richtungstasten ◀ ▶ der Fernbedienung (falls vorhanden beides) abfragen möchten, und bestätigen Sie mit der ENTER-Taste (7).
2. Wählen Sie im Hauptmenü die BROWSER-Funktion über die Richtungstasten ◀▶ der Fernbedienung. Alle Dateien, die mit dem Bilderrahmen ausgeführt werden können, werden angezeigt.
3. Die wiedergebende Datei mit den Richtungstasten ▲▼ auf der Fernbedienung auswählen und die Wiedergabe mit dem Druck der Taste (7) ENTER starten. 29

EINSTELLUNGEN FUNKTION

1. Im Hauptmenü die EINSTELLUNGEN Funktion mit den Richtungstasten ◀▶ der Fernbedienung auswählen und zur Bestätigung die Taste ENTER (7) drücken.

Um sich innerhalb der EINSTELLUNGEN-Funktion zu bewegen, verwenden Sie die Richtungstasten ▲▼ der Fernbedienung, um sich zu bewegen, drücken Sie die ENTER-Taste (7), um darauf zuzugreifen, die Richtungstasten ◀▶ der Fernbedienung zu wechseln, und die EXIT-Taste (13) zu beenden.

1. Auf dem Display wird ein Menü mit folgenden Funktionen erscheinen:

Fotoeinstellungen -Anzeigemodus - Ermöglicht es Ihnen, den Anzeigemodus von Fotos (Vollbild, Originalgröße, skaliert) einzustellen.

-Hintergrundmusik - Ermöglicht es Ihnen, Hintergrundmusik während der Anzeige von Fotos einzustellen (Musiktitel müssen auf demselben Medium wie Bilder vorhanden sein).

-Übergangsintervall - Ermöglicht es Ihnen, das Übergangsintervall zwischen einem Foto und einem anderen anzupassen.

-Wiedergabemodus - Ermöglicht es Ihnen, die Wiederholung von Fotos einzustellen (Alle wiederholen, Sequenz, Zufällig).

-Übergangseffekt - Ermöglicht es Ihnen, den Übergangseffekt zwischen einem Bild und einem anderen einzustellen.

Kalendereinstellungen -Datumsanpassung - Ermöglicht es Ihnen, das Datum festzulegen.

-Zeiteinstellung - Ermöglicht es Ihnen, die Zeit einzustellen.

-Clock Mode - Ermöglichtes Ihnen, die Zeitauf 12 oder 24 Stunden einzustellen.

-Alarmeinstellungen - Ermöglicht es Ihnen, den Alarm zu aktivieren/deaktivieren.

-Alarmzeit - Ermöglicht es Ihnen, die Alarmzeit einzustellen.

-Alarmfrequenz - Ermöglicht es Ihnen, die Häufigkeit des Alarms einzustellen (jeden Tag, einmal, von Montag bis Freitag, das Wochenende).

Videoeinstellungen -Wiederholungsmodus - Ermöglicht es Ihnen, die Wiederholung von Videos einzustellen (Repeat All, Random, Sequence, Repeat One).

-Anzeigemodus - Ermöglicht es Ihnen, den Anzeigemodus von

Videos einzustellen (Vollbild, Originalgröße, skaliert).

Musikeinstellungen -Anzeigemodus - Ermöglicht es Ihnen, den Anzeigemodus für die Wiedergabe von Audiospuren (Spektrum, Textanzeige) einzustellen.

- Repeat Mode - Ermöglicht es Ihnen, die Wiederholung von Audiospuren einzustellen (Repeat All, Random, Sequence, Repeat One).

Systemeinstellungen -Sprache - Ermöglicht es Ihnen, die Menüsprache (OSD) festzulegen.

-Hintergrundbeleuchtung - Ermöglicht es Ihnen, die Höhe der

Hintergrundbeleuchtung des Displays einzustellen.

-Sättigung - Ermöglicht es Ihnen, den Sättigungsgrad des Displays anzupassen.

-Helligkeit - Ermöglicht es Ihnen, die Helligkeit des Displays anzupassen.

-Kontrast - Ermöglicht es Ihnen, die Kontraststufe des Displays anzupassen.

-Power-Modus - Ermöglicht es Ihnen, die Selbstzündung des

Fotorahmens entsprechend der Uhrzeit zu aktivieren / deaktivieren.

-Einschaltzeit - Ermöglicht es Ihnen, die Selbstzündungszeit einzustellen.

-Shutdown - Ermöglicht es Ihnen, die automatische Abschaltung des

Bilderrahmens entsprechend der Uhrzeit zu aktivieren / deaktivieren.

-Shutdown-Zeit - Ermöglicht es Ihnen, die Zeit der automatischen Abschaltung einzustellen.

-Auto-On-Frequenz - Ermöglicht es Ihnen, die Auto-Zündfrequenz einzustellen (jeden Tag, einmal, von Montag bis Freitag, das Wochenende).

-Automatischer Einschaltmodus - Ermöglicht es Ihnen, festzulegen, welche Funktion automatisch abgespielt werden soll, sobald der Bilderrahmen eingeschaltet ist.

-Firmware-Version - Ermöglichtes Ihnen, die Firmware-Version anzuzeigen.

-Factory Reset - Ermöglicht es Ihnen, werkseitige Funktionen wiederherzustellen.

TECHNISCHE EIGENSCHAFTEN

Stromversorgung:

DC

5V/1.5A

Abmessungen: DPL 2220 - 250x162x22mm (ohne Ständer)

DPL 2218 - 200x165x22mm (ohne Ständer)

DPL 2210 - 180x126x22mm (ohne Ständer)

Bildschirm: DPL 2220 - LED 10.1" 16:9 - Diagonale aus 256mm

DPL 2218 - LED 8" 4:3 - Diagonale aus 203mm

DPL 2210 - LED 7" 16:9 - Diagonale aus 178mm

Anzeigebereich:

DPL

2220

222x125mm

DPL 2218 - 160x120mm

DPL 2210 - 152x86mm

Eingänge USB 2.0 / SD/MMC Card

Bildformat BMP - GIF - JPG - PNG

Audioformat AAC - APE - FLAC - MP3 - OGG - WAV - WMA

Videoformat AVI - FLV - MKV - MPG - MP4 - RMVB - VOB - WMV - 3GP

Max. Leistungsaufnahme: 7,5W

Batterien der Fernbedienung: 1xCR2025 3V

GARANTIEBESTIMMUNGEN

1. Das Gerät hat eine Garantie von 24 Monaten ab dem Herstellungsdatum. Das Herstellungsdatum ist auf der am Produkt angebrachten Etikette angegeben.
2. Die Garantie gilt nur für Geräte, an denen nicht selbst ausgeführte Reparaturen erfolgt sind, sondern die von TREVI-Kundendienststellen durchgeführt wurden. Die Garantie umfaßt die Reparatur von Bauteilen, wenn diese auf Herstellungsfehler zurückzuführen sind. Die Garantie gilt hingegen nicht für Etiketten, Drucktasten, Knöpfe und entfernbare Teile.
3. TREVI haftet nicht für direkte oder indirekte Sach- und/oder Personenschäden, die vom Gebrauch des Gerätes verursacht worden sind.

Hinweise zur ordnungsgemäßen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Händler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
