Produkttyp	Digitaler Bilderrahmen
Marke	Trevi
Modell	DPL 2220
Abmessungen (ohne Ständer)	250 x 162 x 22 mm
Anzeigebereich	222 x 125 mm
Gewicht	Ca. 0,5 kg
Stromversorgung	DC 5V / 1,5 A (Netzadapter im Lieferumfang)
Maximale Leistungsaufnahme	7,5 W
Eingänge	USB 2.0, SD-/MMC-Kartenleser
Unterstützte Bildformate	BMP, GIF, JPG, PNG
Unterstützte Audioformate	AAC, APE, FLAC, MP3, OGG, WAV, WMA
Unterstützte Videoformate	AVI, FLV, MKV, MPG, MP4, RMVB, VOB, WMV, 3GP
Hauptfunktionen	Fotoanzeige, Musikwiedergabe, Videowiedergabe, Kalender, Dateibrowser, einstellbare Parameter
Fernbedienung	Ja, mit CR2025 3V Batterie
Garantie	24 Monate ab Herstellungsdatum
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Chemikalien vermeiden.
Sicherheit	Nur den mitgelieferten Adapter verwenden. Nicht extremen Temperaturen oder Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	Für Reparaturen wenden Sie sich an einen autorisierten Trevi-Kundendienst. Die Garantie deckt Herstellungsfehler ab.
Allgemeine Informationen	Digitaler Bilderrahmen Trevi DPL 2220. Wird mit Fernbedienung und Netzadapter geliefert. Bedienungsanleitung verfügbar.

Häufig gestellte Fragen - DPL 2220 Trevi

Wie schalte ich den digitalen Bilderrahmen Trevi DPL 2220 ein?

Schließen Sie den mitgelieferten Netzadapter an eine 230V-Steckdose an und verbinden Sie ihn mit der DC-Buchse an der Seite des Rahmens. Drücken Sie die STANDBY-Taste auf der Fernbedienung, um das Gerät einzuschalten.

Wie lege ich eine SD-Karte ein oder schließe einen USB-Stick an?

Legen Sie die SD-Karte in den dafür vorgesehenen Steckplatz (rechte Seite) ein oder stecken Sie den USB-Stick in den USB-2.0-Anschluss. Es wird empfohlen, dies bei ausgeschaltetem Gerät zu tun, um Erkennungsprobleme zu vermeiden.

Wie kann ich meine Fotos anzeigen?

Schalten Sie das Gerät ein. Wählen Sie im Hauptmenü mit den Pfeiltasten der Fernbedienung das Symbol FOTO aus und drücken Sie ENTER. Wählen Sie das gewünschte Foto mit den Pfeiltasten aus und bestätigen Sie mit ENTER, um die Diashow zu starten.

Wie stelle ich Uhrzeit und Datum ein?

Gehen Sie im Hauptmenü zu EINSTELLUNGEN, dann zu Kalendereinstellungen. Wählen Sie Datumseinstellung oder Zeiteinstellung und verwenden Sie die Pfeiltasten, um die Werte zu ändern. Bestätigen Sie mit ENTER.

Wie kann ich ein Video abspielen?

Stellen Sie sicher, dass sich Videos auf einer SD-Karte oder einem USB-Stick befinden. Wählen Sie im Hauptmenü VIDEO aus, wählen Sie dann die gewünschte Videodatei mit den Pfeiltasten aus und drücken Sie ENTER, um die Wiedergabe zu starten.

Wie schalte ich den Ton aus?

Drücken Sie die STUMM-Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie erneut, um den Ton wieder einzuschalten.

Wie stelle ich den Übergang zwischen den Fotos in der Diashow ein?

Gehen Sie zu EINSTELLUNGEN > Fotoeinstellungen > Übergangsintervall. Verwenden Sie die Pfeiltasten, um die gewünschte Dauer (in Sekunden) auszuwählen. Bestätigen Sie mit ENTER.

Was tun, wenn das Gerät meine SD-Karte nicht erkennt?

Überprüfen Sie, ob die SD-Karte richtig eingelegt und nicht beschädigt ist. Versuchen Sie, den Rahmen auszuschalten, die Karte einzulegen und wieder einzuschalten. Wenn das Problem weiterhin besteht, formatieren Sie die Karte im Format FAT32.

Wie wechsle ich die Batterie der Fernbedienung?

Die Fernbedienung verwendet eine CR2025-Batterie (3V). Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, entfernen Sie die alte Batterie und legen Sie die neue unter Beachtung der Polarität ein.

Wie setze ich den Bilderrahmen auf die Werkseinstellungen zurück?

Gehen Sie zu EINSTELLUNGEN > Systemeinstellungen > Werkseinstellungen. Bestätigen Sie mit ENTER. Alle benutzerdefinierten Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG DPL 2220 Trevi

DIGITALER BILDERRAHMEN

Bedienungsanleitung

MARCO DE FOTOS DIGITAL

Manual de usuario

DPL 2220

10.1" 16:9

DPL 2218

8" 4:3

DPL 2210

7" 16:9

DESCRIZIONE COMANDI

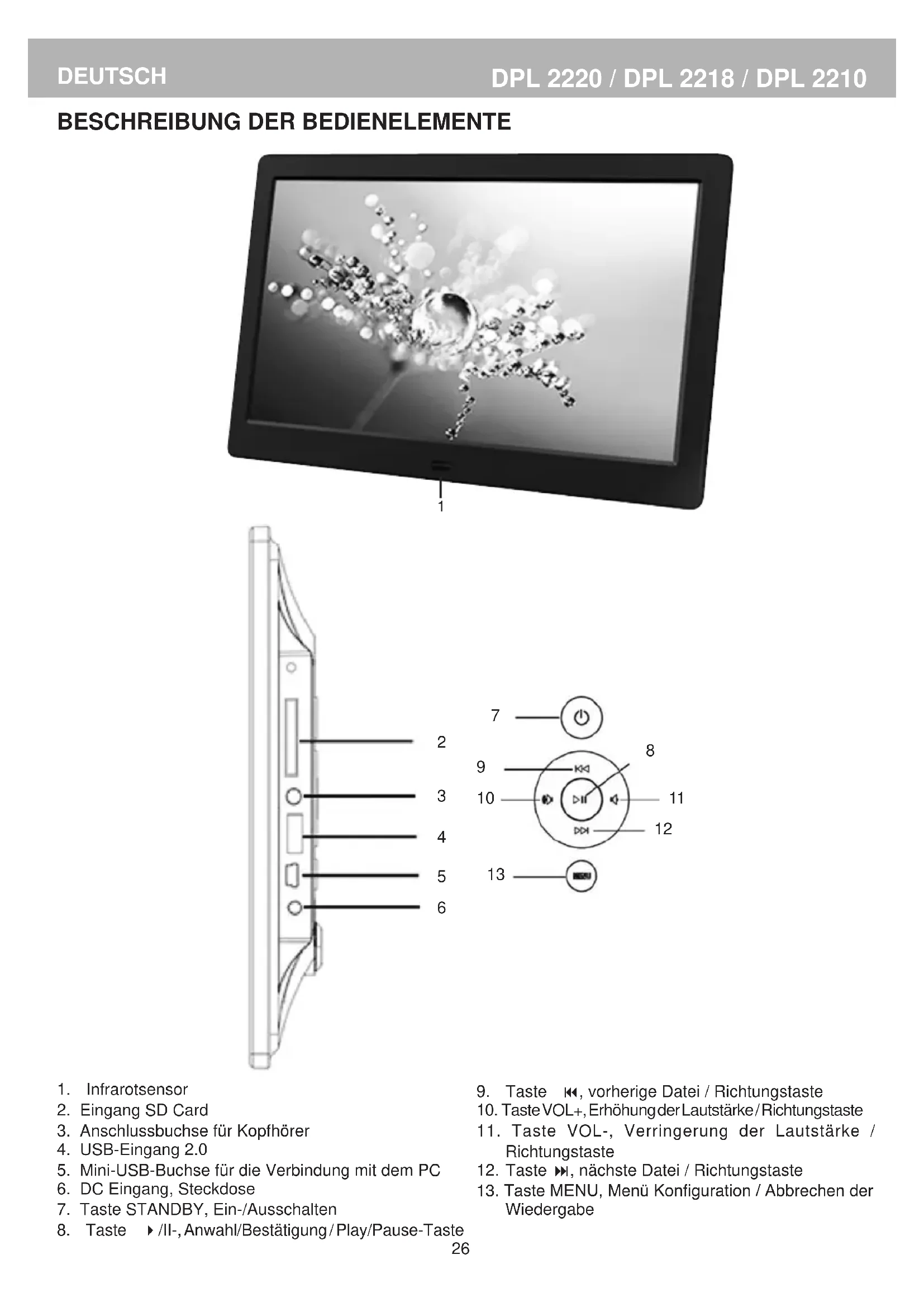

BESCHREIBUNG DER BEDIENELEMENTE

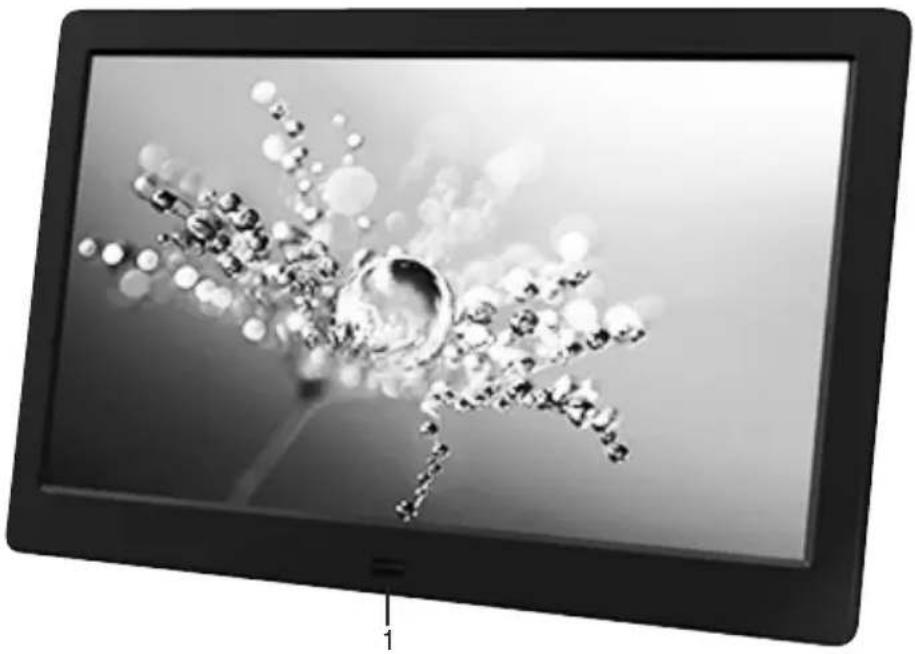

1. Infrarottsensor

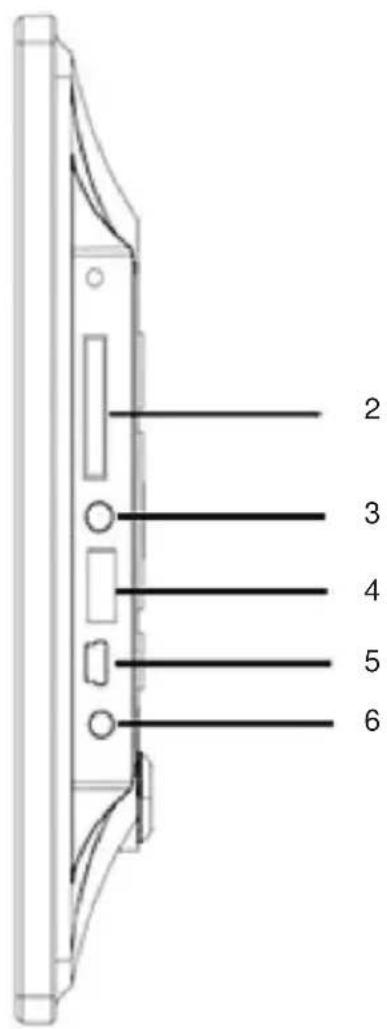

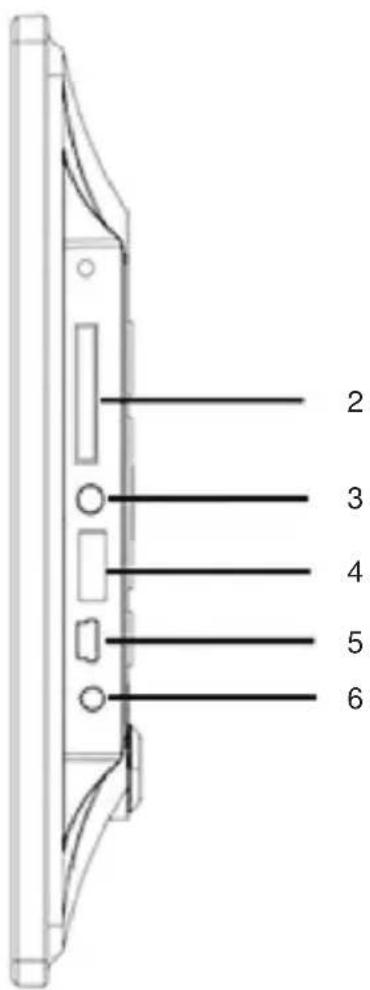

2. Eingang SD Card
3. Anschlussbuchse für Kopfhörer
4. USB-Eingang 2.0
5. Mini-USB-Buchse für die Verbindung mit dem PC
6. DC Eingang, Steckdose

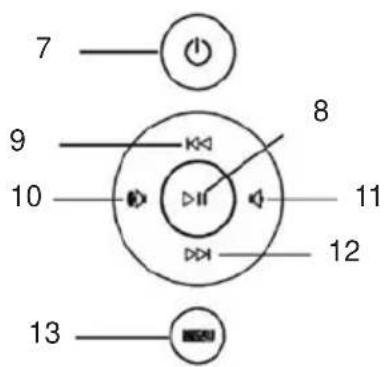

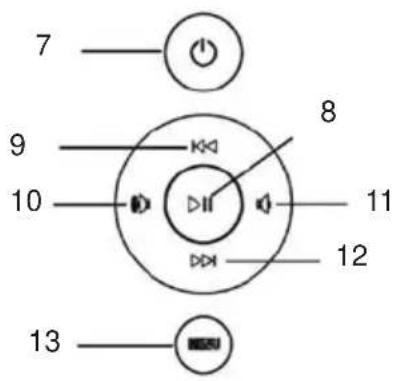

7. Taste STANDBY, Ein-/Ausschalten

8. Taste /II-, Anwahl/Bestätigung/Play/Pause-Taste

9. Taste, vorherige Datei / Richtungstaste

10. Taste VOL+, Erhöhung der Lautstärke/Richtungstaste
11. Taste VOL-, Verringerung der Lautstärke / Richtungstaste
12. Taste , nächste Datei / Richtungstaste
13. Taste MENU, Menu Konfiguration / Abbrechen der Wiedergabe

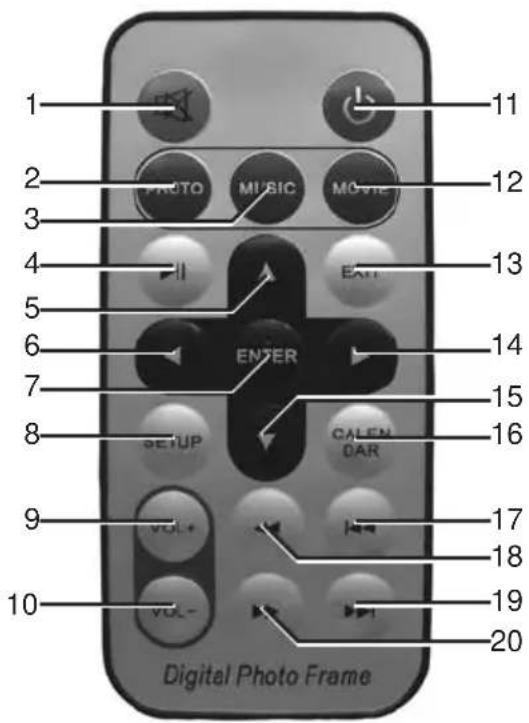

BESCHREIBUNG DER FERNBEDIERUNG

1. Taste MUTE, Stummschaltung.
2. Taste PHOTO, Direkttaste zum Anzeigen von Fotos im ausgewählten Speicher / Datenträger.
3. Taste MUSIC, Direkttaste zur Wiedergabe von Music im ausgewählten Speicher / Datenträger.
4. Taste PLAY/PAUSE II, Wiedergabe/Pause Wiedergabe.
5. Taste , Richtungstaste.
6. Taste , Richtungstaste.
7. Taste ENTER, Auswahl- / Bestätigungstaste.
8. Taste SETUP, Direkttaste zum Zugriff des Konfigurationsmenüs.
9. Taste VOL+, für die Erhöhung der Lautstärke.
10. Taste VOL-, für die Verringerung der Lautstärke.
11. Taste STANDBY, Ein-/Ausschaltung.
12. Taste MOVIE, Direkttaste zum Anzeigen von Fotos im ausgewählten Speicher / Datenträger.
13. Taste EXIT, Taste für das Verlassen des Menüs.
14. Taste , Richtungstaste.
15. Taste , Richtungstaste.
16. Taste CALENDAR, Datum-/ Uhrzeitanzeige.
17. Taste PREV, vorherige Datei.
18. Taste REW , Schnellrücklauf.
19. Taste NEXT, nächste Datei.
20. Taste FF , Schnellvorlauf.

EIN-/AUSSCHALTEN

1. Das mitgelieferte Netzgerät 230V - 50Hz an die Steckdose und das andere Ende des Kabels an die Gleichstrom-Buchse (13) (seitlich auf dem Gerät) des Photo Frame anschließen.
2. Die Einschaltung des Photo Frame in der Betriebsart Standby erfolgt durch den Druck der Taste STANDBY (11) der Fernbedienung.
3. Das Wiedereinschalten des Photo Frame in der Betriebsart Standby erfolgt durch den Druck der Taste STANDBY (11) der Fernbedienung.

MENUPHOTOFRAME

Wenn das Gerä eingeschaltet wird, erscheint das Hauptmenü für den Photo Frame.

Folgende Funktionen sind hier verfügbar:

FOTO ermöglich das Anzeigen der Bilder

MUSIK ermöglich die Wiedergabe der Audiodateien über die Laufsprecher

VIDEO ermöglich die Wiedergabe der Video-Filme

KALENDER ermöglich den Kalender des Photo Frames einzustellen

BROWSER ermoiglich den Inhalt des SD- oder USB-Speichers durchzuschauen

EINSTELLUNGEN ermodlich die allgemeinen Einstellungen des Photo Frames einzusetzen

FOTO FUNKTION

1. Eine SD-Card (9) oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. Den Photo Frame einschalten.
2. Drücken Sie im Hauptmenü die EXIT-Taste (13) und wahlen Sie das Medium aus, von dem die Bilder über die Richtungstasten der Fernbedienung (falls beide vorhanden) abgespielt werden sollen, und bestätigten Sie mit der ENTER-Taste (7).
3. Wahlen Sie im Hauptmenü die PHOTO-Funktion über die Richtungstasten der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drücken.
5. Das wiedergebende Video mit den Richtungstasten auf der Fernbedienung auswahlen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

PAUSE-WIEDERGABE

1. Wahrend der Wiedergabe die Taste PLAY/PAUSE (4) der Fernbedienung drücken, um die Pause zu aktivieren.
2. Sie erneut drücken, um zur normalen Wiedergabe zurückzukehren.

ÜBERSPRINGEN VON FOTOREIHENFOLGE

1. Die NEXT (19) oder PREV (17) Tasten auf der Fernbedienung drücken, um zum nachsten oder vorherigen Titel zu gehen.

ABBRECHEN DER WIEDERGABE

1. Die Taste EXIT (13) auf der Fernbedienung drücken, um die Wiedergabe herunterzufahren. Die Fotos werden auf der SD-Card oder auf dem USB-Gerät angezeigt.
2. Die Taste erneut drücken, um zum Hauptmenu zurückzukehren.

MUSIK FUNKTION

1. Eine SD-Card (9) oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. Den Photo Frame einschalten.
2. Drücken Sie im Hauptmenü die EXIT-Taste (13) und wahren Sie das Medium aus, von dem die Audiospuren über die Richtungstasten der Fernbedienung (falls beiden vorhanden) abgespielt werden sollen, und bestätigten Sie mit der ENTER-Taste (7).
3. Wahlen Sie im Hauptmenu die MUSIK-Funktion über die Richtungstasten der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drücken.
5. Der Audiotitel zur Wiedergabe mit den Richtungstasten auf der Fernbedienung auswahlen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

LAUTSTÄRKEREGULIERUNG

1. Die VOL+ (9) oder VOL- (10) Tasten der Fernbedienung drücken, um die Lautstärke zu erhöhen bzw. zu verringern.

STUMMSCHALTUNG

1. Die Taste MUTE (1) auf der Fernbedienung einmal drücken, um den Ton vollständig abzuschalten.
2. Zur Fortsetzung der Wiedergabe die Taste erneut drucken.

PAUSE-WIEDERGABE

1. Wahrend der Wiedergabe die Taste PLAY/PAUSE (4) der Fernbedienung drucken, um die Pause zu aktivieren.
2. Sie erneut drücken, um zur normalen Wiedergabe zurückzukehren.

ÜBERSPRINGEN VON VideOREIHENFOLGE

1. Die NEXT (19) oder PREV (17) Tasten auf der Fernbedienung drücken, um zum nachsten oder vorherigen Titel zu gehen.

SCHNELLSUCHE

1. Die FF (20) oder REW (18) Taste auf der Fernbedienung gedrück halten, um die Wiedergabe des angezeigten Titels vor- oder darüberfahren.
2. Die Taste loslassen, um zur normalen Wiedergabe zusückzukehren.

ABBRECHEN DER WIEDERGABE

1. Die Taste EXIT (13) auf der Fernbedienung drücken, um die Wiedergabe herunterzufahren. Die Fotos werden auf der SD-Card oder auf dem USB-Gerät angezeigt.
2. Die Taste erneut drucken, um zum Hauptmenu zurückzukehren.

FILM FUNKTION

1. Eine SD-Karte (9) und/oder ein USB-Gerät (11) in die entsprechenden Fächer einsetzen.

HINWEIS:

Die Card SD und/oder das USB-Gerät an den ausgeschalteten Photo Frame anschließen, andernfalls wird es möglicherweise nicht erkannt oder der Inhalt kann beschädigt werden.

1. den Photo Frame einschalten.
2. Standardmäßig ist der Photo Frame so programmiert, dass die Videos auf dem Mediengerät nach der Einschalten automatisch gestartet werden; wenn dies nicht der Fall ist oder wenn man nach der Wiedergabe von Fotos oder Musik ein Video starten möchte, dann wie folgt vorgehen: Drücken Sie im Hauptmenü die EXIT-Taste (13) und wahren Sie das Medium aus, von dem die Videos über die Richtungstasten «» der Fernbedienung (falls beiden vorhanden) abgespielt werden sollen, und bestätigten Sie mit der ENTER-Taste (7).
3. Wahlen Sie im Hauptmenu die VIDEO-Funktion über die Richtungstasten der Fernbedienung.
4. Zur Bestätigung die Taste ENTER (7) auf der Fernbedienung drucken.
5. Das wiedergebende Video mit den Richtungstaten auf der Fernbedienung auswahlen und die Wiedergabe mit dem Druck der Taste ENTER (7) starten.

FÜR LAUTSTÄRKEREGULIERUNG, STUMMSCHALTUNG, PAUSE-WIEDERGABE, ÜBERSPRINGEN VON TITELN, SCHNELL’SUCHE UND ABBRECHEN DER WIEDERGABE auf die entsprechenden Abschnittte im Kapitel MUSIK Funktion sich beziehen.

KALENDER FUNKTION

1. Im Hauptmenü die CALENDARIO Funktion mit den Richtungstasten « der Fernbedienung auswahlen und zur Bestätigung die ENTER Taste (7) drücken.

Die Digitaluhr und die Datumsanzeige werden angezeigt. Wenn Medien Mitbilder vorhanden sind, werden diese in einem Fenster auf der rechten Seite des Bildschirms abgespielt.

BROWSER FUNKTION

1. Drücken Sie im Hauptmenu die EXIT-Taste (13) und wahlen Sie das Medium aus, für das Sie die Dateien über die Richtungstasten der Fernbedienung (falls vorhanden beides) abfragen möchten, und bestätigen Sie mit der ENTER-Taste (7).
2. Wahlen Sie im Hauptmenü die BROWSER-Funktion über die Richtungstasten der Fernbedienung. Alle Dateien, die mit dem Bilderrahmen ausgeführten werden können, werden angezeigt.
3. Die wiedergebende Datei mit den Richtungstasten auf der Fernbedienung auswahlen und die Wiedergabe mit dem Druck der Taste (7) ENTER starten. 29

EINSTELLUNGEN FUNKTION

1. Im Hauptmenü die EINSTELLUNGEN Funktion mit den Richtungstasten « der Fernbedienung auswahlen und zur Bestätigung die Taste ENTER (7) drücken.

Um sich innerhalb der EINSTELLUNGEN-Funktion zu bewegen, verwenden Sie die Richtungstasten der Fernbedienung, um sich zu bewegen, drücken Sie die ENTER-Taste (7), um darauf zuzugreifen, die Richtungstasten der Fernbedienung zu wechseln, und die EXIT-Taste (13) zu beenden.

1. Auf dem Display wird ein Menu mit folgenden Funktionen erschinen:

Fotoeinstellungen -Anzeigemodus - Ermoglicht es Ihnen, den Anzeigemodus von Fotos (Vollbild, OriginalgroBe, skaliert) einzustellen.

-Hintergrundmusik - Ermoglicht es Ihnen, Hintergrundmusik während der Anzeige von Fotos einzustellen (Musiktitel müssen auf demselben

Medium wie Bilder vorhanden sein).

-Übergangsintervall - Ermöglicht es Ihnen, das Übergangsintervall zwischen einem Foto und einem anderen anzupassen.
-Wiedergabemodus - Ermoglicht es Ihnen, die Wiederholung von Fotos einzustellen (Alle wiederholen, Sequenz, Zufällig).

-Übergangseffekt-Ermöglichtes Ihnen,den Übergangseffekt

zwischen einem Bild und einem anderen einzustellen.

Kalendereinstellungen -Datumsanpassung - Ermoglicht es Ihnen, das Datum festzulegen.

-Zeiteinstellung - Ermöglicht es Ohnen, die Zeit einzustellen.
Clock Mode - Ermoglichtes Ihnen, die Zeitauf 12oder 24 Stunden einzustellen.
-Alarmeinstellungen - Ermöglicht es Ihnen, den Alarm zu aktivieren/deaktivieren.
-Alarmzeit - Ermöglicht es Ihnen, die Alarmzeit einzustellen.

-Alarmfrequenz - Ermoglichtes Ihnen, die Häufigkeit des Alarms einzustellen (jeden Tag, einmal, von Montag bis Freitag, das Wochenende).

Videoeinstellungen -Wiederholungsmodus - Ermoglicht es Ihnen, die Wiederholung von Videos einzustellen (Repeat All, Random, Sequence, Repeat One).

-Anzeigemodus - Ermoglicht es Ihnen, den Anzeigemodus von

Videos einzustellen (Vollbild, OriginalgroBe, skaliert).

Musikeinstellungen -Anzeigemodus - Ermoglichtes Ihnen, den Anzeigemodus für die Wiedergabe von Audiospuren (Spektrum, Textanzeige) einzustellen.

-Repeat Mode - Ermoglicht es Ihnen, die Wiederholung von

Audiospuren einzustellen (Repeat All, Random, Sequence, Repeat One).

Systemeinstellungen -Sprache - Ermoglicht es Ihnen, die Menusprache (OSD) festzulegen.

-Hintergrundbeleuchting-Ermoglichtes Ihnen, die Hohe der

Hintergrundbeleuchting des Displays einzustellen.

-Sattigung - Ermöglicht es Ihnen, den Sattigungsgrad des Displays anzupassen.

-Helligkeit - Ermöglichtes Ihnen, die Helligkeit des Displays anzupassen.

-Kontrast - Ermöglicht es Ihnen, die Kontraststufe des Displays anzupassen.

-Power-Modus-Ermöglichtes Ihnen, die Selfbstzündung des

Fotorahmens entsprechend der Uhrzeit zu aktivieren / deaktivieren.

-Einschaltzeit - Ermöglichtes Ihnen, die Selfbstzündungszeit einzustellen.

-Shutdown - Ermoglicht es Ihnen, die automatische Abschaltung des

Bilderrahmens entsprechend der Uhrzeit zu aktivieren / deaktivieren.

-Shutdown-Zeit - Ermöglicht es Ihnen, die Zeit der automatischen Abschaltung einzustellen.

-Auto-On-Frequency-Ermoglichtes Ihnen, die Auto-Zündfrequenz

einzustellen (jeden Tag, einmal, von Montag bis Freitag, das Wochendende).

-Automatischer Einschaltmodus - Ermögliches Ihnen, festzulegen, welche Funktion automatisch abgespielt werden soll, sobald der Bilderrahmen eingeschaltet ist.

-Firmware-Version-Ermoglichtes Ihnen, die Firmware-Version anzuzeigen.

-Factory Reset - Ermöglicht es Ihnen, werkseitige Funktionen wiederherzustellen.

TECHNISCHE EIGENSCHAFTEN

Stromversorgung:

DC 5V/1.5A

Abmessungen: DPL 2220 - 250x162x22mm (ohne Ständer)

DPL 2218 - 200x165x22mm (ohne Ständer)

DPL 2210 - 180x126x22mm (ohne Ständer)

Bildschirm: DPL 2220 - LED 10.1" 16:9 - Diagonale aus 256mm

DPL 2218 - LED 8" 4:3 - Diagonale aus 203mm

DPL 2210 - LED 7" 16:9 - Diagonale aus 178mm

Anzeigebereich:

DPL 2220

DPL 2218 - 160x120mm

DPL 2210 - 152x86mm

Eingänge USB2.0/SD/MMC Card

Bildformat BMP-GIF-JPG-PNG

Audioformat AAC-APE-FLAC-MP3-OGG-WAV-WMA

Videoformat AVI-FLV-MKV-MPG-MP4-RMVB-VOB-WMV-3GP

Max.Leistungsaufnahme:7,5W

Batterien der Fernbedienung: 1xCR2025 3V

222x125mm

GARANTIEBESTIMMUNGEN

1. Das Gerät hat eine Garantie von 24 Monaten ab dem Herstellungsdatum. Das Herstellungsdatum ist auf der am Produkt angebrachten Etikette angegeben.
2. Die Garantie gilt nur für Geräte, an denen nicht selbst ausgeführte Reparaturen erfolgt sind, sondern die von TREVI-Kundendienststellen durchgeführt wurden. Die Garantie umfaßt die Reparatur von Bauteilen, wenn diese auf Herstellungsfehler zurückzuführen sind. Die Garantie gilt hingegen nicht für Etiketten, Drucktasten, Knöpfe und entfernbare Teile.
3. TREVI haftet nicht für direkte oder indirekte Sach- und/oder Personenschäden, die vom Gebrauch des Gerätes verursacht worden sind.

Hinweise zur ordnungsgemänen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist daraufhin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt dazu nicht zusammen mit dem Gemeindeabfall entsorgt werden damit.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsmelstellen" bringen oder dem Handler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fordern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.

DESCRIPCION DE LOS MANDOS
