BEDIENUNGSANLEITUNG Butler 4800 TOPCOM

Zur Verwendung der 'Rufnummernanzeige' muss dieser Dienst erst für Ihre Telefonleitung freigegeben werden.

Zur Aktivierung dieser Dienstleistung benötigen Sie meistens ein separates Abonnement Ihrer Telefongesellschaft.Wenn Sie für Ihre Telefonleitung keine Rufnummernanzeigefunktion haben, erscheinen die eingehenden Telefonnummern NICHT im Display Ihres Gerätes.

Importante

D Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden vorbehaltlich Änderungen publiziert.

5.10.4 Volume basisstation

• Verwenden Sie nur das mitgelieferte Steckernetzgerät. Keine fremden Adapter verwenden, die Akkuzellen können sonst beschädigt werden.
• Legen Sie nur, aufladbare Akkus des gleichen Typs ein. Verwenden Sie auf keinen Fall normale nicht aufladbare Batterien. Wiederaufladbare Akkus richtig gepolt einlegen (Hinweisschild ist in den Akkufächern des Mobilteils angebracht).
• Berühren Sie nicht die Lade- und Steckerkontakte mit spitzen oder metallischen Gegenständen.
• Medizinische Geräte können in ihrer Funktion beeinflusst werden.
• Das Mobilteil kann in Hörgeräten einen unangenehmen Brummton verursachen.
• Die Basisstation nicht in feuchten Räumen und nicht weniger als 1,5 m entfernt von einer Wasserstelle aufstellen. Das Mobilteil nicht mit Wasser in Berührung bringen.
• Nutzen Sie das Telefon nicht in explosionsgefährdeten Umgebungen.
• Entsorgen Sie Akkus und Telefon umweltgerecht.
• Da bei Stromausfall das Telefonieren mit diesem Gerät nicht möglich ist, verwenden Sie bitte im Falle eines Notrufes ein Telefon, dass Netzstrom unabhängig ist, also z.B. ein Handy.
• Dieses Telefon verwendet wiederaufladbare Batterien. Die Batterien müssen umweltgerecht unter Beachtung der landeseigenen Bestimmungen entsorgt werden.

Entsorgung des Geräts (Umweltshutz)

Am Ende der Lebensdauer des Produkts sollten Sie dieses Produkt nicht in den normalen Hausmüll werfen, sondern bei einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben. Das Symbol am Produkt, in der Gebrauchsanweisung und/oder Verpackung weist Sie darauf hin.

Einige der Materialien des Produkts können wiederverwertet werden, wenn man sie in einer Aufbereitungsstelle abgibt. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten liefern Sie einen wichtigen Beitrag zum Umweltschutz.

Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über die Sammelpunkte in Ihrer Umgebung benötigen.

Reinigen

Wischen Sie das Telefon mit einem leicht feuchtigen Tuch oder mit einem Antistatiktuch ab. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden.

Kompatibel für den analogen telefonanschluss.

Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.

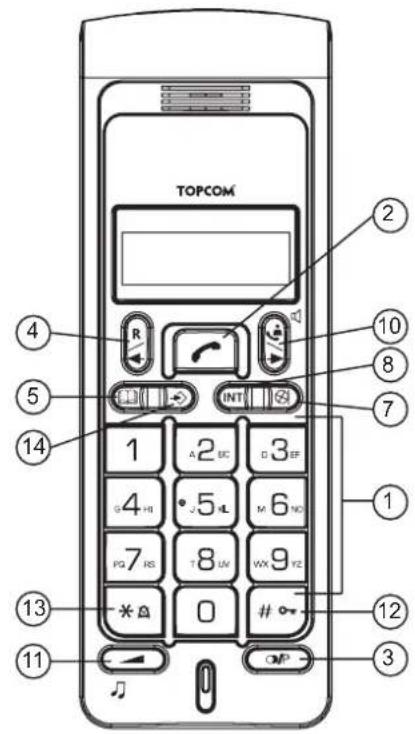

1 Tasten

1. Alphanumerische Tasten
2. Verbindungs-Taste
3. Wahlwiederholungs-/Pausentaste 📄/P
4. Flash/Links-Taste R/
5. Telefonbuch-Taste
6. Paging-Taste (zum Suchen des Mobilteils)
7. Stummschalt-/Lösch-Taste
8. Int/Abbruch-Taste Int
9. Ladeanzeige/in Betrieb (LED)
10. Rechts/ Anrufverzeichnis/ Freisprechen / → 📐/
11. Lautstärke/Klingelmelodie-Taste
12. Tastenverrieglung
13. Klingelzeichen AN/AUS
14. Menü/OK-Taste
15. Ladeanzeige (LED) Mehrfachladen

Symbol: Bedeutung:
	Sie sind verbunden
	Neue Nummern in der Anrufliste
	Batterienstandsanzeige für Akkus
	Die Antenne zeigt die Qualität des Empfangs an.Die Antenne blinkt, wenn das Mobilteil außer Reichweite ist!
	Mikrofon ist stummgeschaltet.
	Gespeicherte Aufzeichnungen werden zurückgeholt oder eingerichtet
	Das Tastenfeld ist verriegelt
	Es gibt links noch weitere Ziffern
	Es gibt rechts noch weitere Ziffern
	Beim Freisprechen
	Wenn das Klingelzeichen ausgeschaltet ist
	Sie haben neue Nachrichten im Voicemail.
	Bei einem internen Anruf
HS-x x = Nummer	des Mobilteils

3 Installation

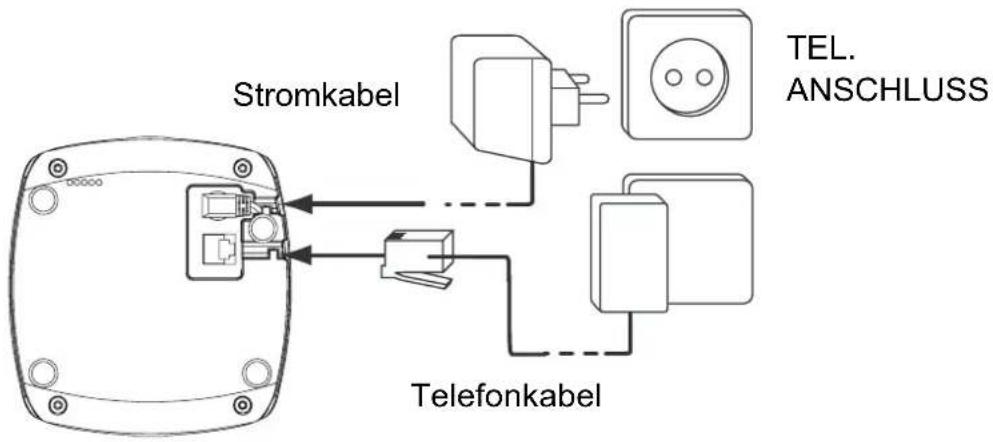

3.1 Basisstation

• Stecken Sie ein Ende des Telefonkabels in das Telefongerät und das andere Ende in den Telefonwandanschluss.
• Verbinden Sie den kleinen Stecker des AC Adapters mit dem Telefon und das andere Ende des Adapterkabels mit der Steckdose.

Stromkabel TEL. ANSCHLUSS Telefonkabel

3.2 Multiladegerät

- Verbinden Sie den AC-Adapter mit der Steckdose

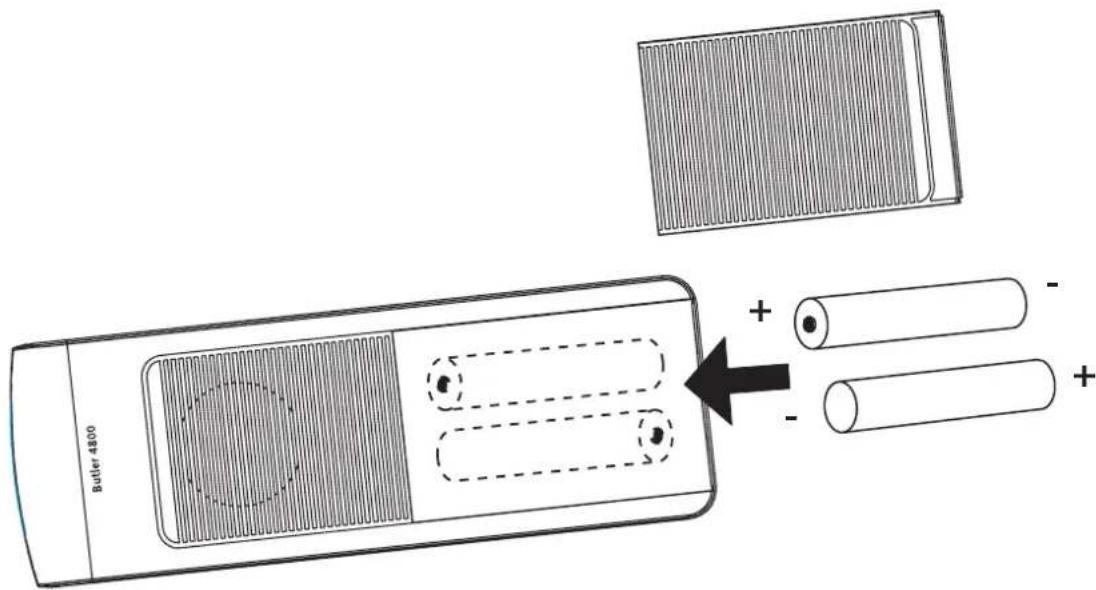

3.3 Mobilteil

- Legen Sie 2 aufladbare Batterien (AAA) in das Batteriefach des Mobilteils ein.

Butler 4800 + - - +

Stellen Sie das Mobilteil in die Basisstation. Die rote Lade-LED leuchtet, solange sich das Mobilteil auf der Basisstation befindet.

Laden Sie das Mobilteil 24 Stunden lang, bevor Sie das Mobilteil zum ersten Mal verwenden. Um die Lebensdauer der Batterie zu verlängern, sollten Sie die Batterien ab und zu vollständig entladen. Wenn das Mobilteil einen Warnton aussendet oder wenn das Batteriesymbol leer angezeigt wird, müssen Sie das Mobilteil wieder zum Laden auf die Basisstation stellen.

4 Batteriezustandsanzeige

Wenn die Batterie leer ist, ist das Mobilteil nicht mehr betriebsfähig. Wenn eine Batterie vollständig leer ist und Sie das Mobilteil nur kurz auf der Basisstation geladen haben, zeigt das Batteriesymbol vollständige Ladung an, obwohl das eigentlich nicht der Fall ist. Die Batteriekapazität sinkt schnell. Wir empfehlen Ihnen das Mobilteil 12 Stunden auf der Basisstation zu laden, damit es vollständig geladen werden kann.

• Vällständig geladene Batterie
• Leere Batterie

Wenn Sie sich in einem Gespräch befinden und die Batterie fast leer ist, sendet das Mobilteil ein akustisches Warnsignal aus. Laden Sie das Mobilteil auf der Basisstation.

5 Betrieb

5.1 Im Menü navigieren

Der Butler 4800 hat ein einfach zu verwendendes Menüsystem. Jedes Menü führt zu einer Liste mit Möglichkeiten. Drücken Sie die Menütaste → um das Menü zu öffnen. Verwenden Sie die Rechts- oder Links- Taste um zur gewünschten Menüoption zu scrollen. Drücken Sie OK um weitere Optionen zu selektieren oder die angezeigte Einstellung zu bestätigen. Die Pfeile im Display und zeigen die mögliche Scrollrichtung im Menü. Um zum vorigen Menüpunkt zu scrollen drücken Sie die Abbruch/INT-Taste.

5.2 Einstellen der Sprache

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts→ Taste zu 'Sprache' (Language) und drücken Sie OK → Scrollen Sie mit der Rechts→ oder Links← Taste zu der gewünschten Sprache und selektieren Sie OK

5.3 Abgehende Anrufe

5.3.1 Einen Anruf tätigen

Drücken Sie die Verbindungstaste ↗. Sie hören den Wählton. →Geben Sie die gewünschte Telefonnummer ein. → Drücken Sie die Verbindungstaste ↗, wenn Sie den Anruf beenden möchten.

5.3.2 Anrufeinrichtung mit der Wahlvorbereitung

Geben Sie die gewünschte Telefonnummer ein. Eine falsche Nummer können Sie mit der Stummschalt- ^® Taste korrigieren. Wenn Sie 20 Sekunden lang keine Taste betätigt haben, verschwindet die bereits eingegebene Telefonnummer und das Mobilteil kehrt in den Standby zurück. →Drücken Sie die Verbindungs-Taste 📞. Die Nummer wird automatisch gewählt. → Drücken Sie erneut die Verbindungstaste 📞 wenn Sie den Anruf beenden möchten.

5.3.3 Wahlwiederholung der zuletzt gewählten Nummer

Drücken Sie die Verbindungstaste →Die Verbindungs-/Ladeanzeige (LED) an der Basisstation blinkt. →Sie hören den Wählton. → Drücken Sie die Wahlwiederholungstaste ○. Es wird automatisch die zuletzt gewählte Nummer gewählt.

5.3.4 Wahlwiederholung von einer der 3 zuletzt gewählten Nummern

Drücken Sie die Wahlwiederholungstaste ◦Die zuletzt gewählte Nummer erscheint im Display. Wenn Sie eine der 3 zuletzt gewählten Nummern wählen möchten, drücken Sie einige Male die Wahlwiederholungstaste ◦bis die gewünschte Nummer im Display erscheint. → Drücken Sie die Verbindungs-Taste ↗. → Es wird automatisch die im Display angezeigte Nummer gewählt. → Drücken Sie am Ende des Gesprächs die Verbindungstaste ↗ um aufzulegen.

5.4 Eingehende Anrufe

Wenn ein Anruf eingeht, klingelt das Mobilteil. Die LED an der Basisstation blinkt. → Drücken Sie die Verbindungstaste wenn Sie den eingehenden Anruf annehmen möchten.

5.5 Die Freisprechfunktion aktivieren/deaktivieren

Mit dieser Funktion können Sie telefonieren ohne das Mobilteil abnehmen zu müssen. Drücken Sie die Freisprechtaste am Telefon um die Freisprechfunktion zu aktivieren. Drücken Sie dieselbe Taste um die Freisprechfunktion zu deaktivieren.

Wenn Sie im Freisprechmodus telefonieren und die Lautstärke ändern möchten, drücken Sie die Lautstärketaste.

Wenn Sie die Freisprechfunktion über einen längeren Zeitraum verwenden, werden die Batterien schneller entladen!

5.6 Stummschaltung

Man kann das Mikrofon während eines Telefongesprächs deaktivieren. Sie können nun frei sprechen, ohne dass Ihr Gesprächspartner Sie hören kann.

Drücken Sie während eines Gesprächs die Stummschalt-Taste ✉Das Mikrofon wird deaktiviert. Im Display erscheint das Stummschalt-Symbol ⚡. → Drücken Sie erneut die Stummschalt-Taste ✉wenn Sie den Anruf weiterführen möchten.

5.7 Lautstärke einstellen

Bei einem Telefonat kann die Lautstärke eingestellt werden, indem Sie die Lautstärketaste drücken. Sie können die Lautstärke zwischen 1 und 4 einstellen. Sie können auch die Links-/Rechts-Taste verwenden.

Die Lautstärke des Freisprechempfängers kann wie oben beschrieben eingestellt werden!

5.8 Paging

Wenn Sie die Paging-Taste 🔊 an der Basisstation drücken, ertönt 20 Sekunden lang ein Klingelton. Mithilfe dieses Signals können Sie ein verlorenes Mobilteil wiederfinden. Drücken Sie eine beliebige Taste um das Klingeln des Mobilteils zu beenden.

5.9 Flash Taste (R)

Wenn Sie die R-Taste drücken, die man auch Flash oder Recall nennt, erzeugt das Gerät eine Unterbrechung der Verbindung ( von 100 ms oder 250 ms). Damit bekommen Sie die Möglichkeit die Sonderservices Ihrer Telefongesellschaft zu nutzen und/oder Anrufe weiterzuleiten, wenn Sie eine Telefonzentrale haben.

5.9.1 Einstellen der Flash-Zeit

Drücken Sie 3 Sekunden lang die Wahlwiederholungstaste ⬤. → Im Display erscheint: 'kurz' (short) für 100ms oder 'lang' (long) für 250ms → Die Einstellung der Fash-Zeit verschwindet nach 2 Sekunden aus dem Bildschirm

5.10 Einstellen von Klingellautstärke und -melodie

5.10.1 Klingelmelodie des Mobilteils

Drücken Sie die Melodietaste ♩ bis die aktuelle Melodie ertönt. → Selektieren Sie mit den Scrolltasten ← → die gewünschte Melodie (1-9). → Drücken Sie erneut ♩ um die Einstellung zu bestätigen.

5.10.2 Klingellautstärke Mobilteil

Drücken Sie im Stand-by die Lautstärketaste ▲. → Das Mobilteil klingelt in der aktuellen Lautstärke.→ Selektieren Sie mit den Scroll-Tasten ←→ die gewünschte Lautstärke (0-5).→ Drücken Sie erneut ∪ um die Einstellung zu bestätigen.

Sie können die Klingellautstärke jedes einzelnen Mobilteils ein- oder ausschalten, indem Sie im Stand-by die 📄Taste drücken.

5.10.3 Melodie der Basisstation

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts-→ Taste zu 'BS MELODIE' (BS MELODY) und drücken Sie OK → Scrollen Sie mit der Rechts-→ oder Links-← Taste zu der Melodie (1-9) und drücken Sie OK

5.10.4 Lautstärke Basisstation

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts→ Taste zu 'BS RUFLAUTST' (BS VOLUME) und drücken Sie OK → Scrollen Sie mit der Rechts- → oder Links- ←Taste zu der Melodie (0-5) und drücken Sie OK .

5.11 Tastenverrieglung

Wenn das Tastenfeld verriegelt ist, passiert nichts, wenn im Stand-by irgendeine Taste gedrückt wird (außer wenn längere Zeit die ∞Taste gedrückt wird).

Drücken Sie die ∞-Taste und lassen Sie sie eingedrückt. → ♀ erscheint im Display und das Tastenfeld ist verriegelt → Drücken und halten Sie die ∞-Taste um das Tastenfeld wieder zu entriegeln.

Einen eingehenden Anruf können Sie noch annehmen, indem Sie die Verbindungstaste drücken ⚫ Während des Anrufs, funktionieren die Tastenfunktionen normal. Wenn der Anruf beendet wird, wird die Tastatur erneut verriegelt.

5.12 Einstellen des Wählmodus

Es gibt zwei Arten Wahlmodi: MFV/Tonwahl (üblich) (Standard) Impulswahl (bei älteren Anlagen)

Zum Ändern des Wahlmodus:

Drücken und halten Sie die Flash-R-Taste um zwischen den Wahlmodi zu wechseln: → 'IWV/IMPULS' (PULSE) erscheint, wenn Impuls eingestellt wird oder 'MFV/TON' (TONE) wenn Ton (MFV) eingestellt wird → Nach 5 Sek. kehrt das Gerät in den Stand-by zurück

Sie können versehentlich den Wahlmodus des Telefons ändern, indem Sie im Stand-by 5 Sekunden lang die Recall/Flash-Taste 'R' drücken. Der falsche Wahlmodus führt dazu, dass die Telefonnummer nicht korrekt oder überhaupt nicht gewählt wird.

5.13 Name Mobilteil

Sie können den Namen ändern, der im Bildschirm erscheint (max. 12 Zeichen), wenn das Gerät nicht in Betrieb ist:

Drücken Sie die Menü-Taste ⇌ zweimal → Der aktuelle Name des Mobilteils wird angezeigt → Löschen Sie die Zeichen mit der Stummschalt- ⊗ Taste. → Geben Sie über das Tastenfeld den neuen Namen ein. → Drücken Sie die Menü/OK-Taste ⇌ als Bestätigung.

5.14 Vorwahl

Sie können eine Vorwahlnummer einstellen, die immer automatisch vor der Telefonnummer, die Sie anrufen möchten, gewählt wird. Diese Nummer wird immer gewählt, auch wenn Sie aus dem Telefonbuchspeicher, über die Wahlwiederholung usw. wählen.

5.14.1 Bearbeiten oder löschen Sie die Vorwahlnummer wie folgt:

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts- → Taste zu 'VORWAHL' (PREFIX) und drücken Sie OK → Löschen Sie die Ziffern mit der Stummschalt- -Taste. → Geben Sie über das Tastenfeld die neue Vorwahl ein. → Drücken Sie die Menü/OK-Taste als Bestätigung.

Wenn eine Vorwahlnummer eingestellt wurde, werden alle gewählten Nummern mit dieser Vorwahl gewählt!

5.14.2 Vorübergehend ohne Vorwahl wählen

Geben Sie die Telefonnummer ein und drücken Sie die Verbindungstaste bis das Symbol des Mobilteils im Display erscheint. Die Nummer wird ohne Vorwahl gewählt → Drücken Sie die Verbindungstaste wenn Sie den Anruf beenden möchten.

5.15 Verwendung des alphanumerischen Tastenfelds

Mit Ihrem Telefon können Sie auch alphanumerische Zeichen eingeben. Das ist nützlich um einen Namen im Telefonbuch einzugeben, einem Mobilteil einen Namen zu geben usw.

Um einen Buchstaben zu selektieren, drücken Sie die entsprechende Taste so oft wie nötig. Wenn Sie beispielsweise ein 'A' eingeben wollen, drücken Sie einmal '2', für ein 'B', drücken Sie zweimal '2' und so weiter. Um 'A' und unmittelbar danach B zu selektieren, selektieren Sie erst 'A', warten, bis der Cursor auf die nächste Stelle springt und drücken dann zweimal '2'.

Drücken Sie '0' um ein Leerzeichen einzufügen.

Die Tastaturzeichen sind wie folgt:

Taste1 mal 2 mal 3 mal 4 mal 5 mal 6 mal7 mal8 mal

	drücken drücken drücken drücken drücken drücken drücken drücken
1	+	-	/	1
2	A	B	C
3	D	E	F
4	G	H	I
5	J	K	L
6	M	N	O
7	P	Q	R	S
8	T	U	V
9	W	X	Y	Z
0	Leerzeichen

6 Telefonbuch

Im Telefonbuchspeicher können Sie 50 Telefonbucheinträge programmieren. Namen können aus bis zu 14 Zeichen bestehen und Nummern aus bis zu 24 Ziffern.

6.1 Einen Telefonbucheintrag hinzufügen

Drücken Sie die Telefonbuchtaste ☐ bis das ☐-Symbol blinkt. → Geben Sie den Namen ein, den Sie speichern möchten. → Drücken Sie die Menü/OK-Taste ⇔ als Bestätigung.→ Geben Sie die Telefonnummer ein.→ Drücken Sie die Menü/OK-Taste ⇔ als Bestätigung.

Wenn Sie eine Pause einfügen möchten, drücken Sie die Wahlwiederholungs-/Pausentaste an der Stelle, an der Sie eine Pause von 3 Sekunden einfügen möchten.

6.2 Einen Telefonbucheintrag wählen

Drücken Sie die Telefonbuchtaste 📄 um das Telefonbuch zu öffnen.→ Drücken Sie die linke oder rechte Taste←→ um den Namen zu suchen, den Sie wählen möchten.→ Drücken Sie die Verbindungstaste ↗ und die Nummer wird automatisch gewählt.→ Drücken Sie die Verbindungstaste ↗, wenn Sie den Anruf beenden möchten.

6.3 Name oder Nummer bearbeiten

Drücken Sie die Telefonbuchtaste 📄 um das Telefonbuch zu öffnen.→ Drücken Sie die linke oder rechte Taste ← um den Namen zu suchen, den Sie bearbeiten möchten. →

Drücken Sie die Telefonbuchtaste 📄 bis das 📄-Symbol blinkt. → Löschen Sie das Zeichen mit der Stummschalt- 🔒 Taste. → Geben Sie über das Tastenfeld den neuen Namen ein. → Drücken Sie die Menü/OK-Taste ➔ als Bestätigung.→ Geben Sie die Telefonnummer ein/Löschen Sie die Telefonnummer.→ Drücken Sie die Menü/OK-Taste ➔ als Bestätigung.

6.4 Einen Eintrag löschen

Wenn der Eintrag angezeigt wird, den Sie löschen wollen, drücken Sie die Stummschalt-/Lösch-Taste. → Drücken Sie die Menü/OK-Taste ⇌ als Bestätigung.

7 Anrufidentifikation (CLIP)

Das Topcom B4800 zeigt die Telefonnummern der eingehenden Anrufe an. Diese Funktion ist nur möglich, wenn Sie bei einer Telefongesellschaft sind, die diesen Service unterstützt. Wenden Sie sich für weitere Informationen an Ihren Telefonanbieter. Wenn Sie einen Anruf erhalten, werden die Nummern in einer Anrufliste gespeichert. Diese Liste kann 30 Telefonnummern enthalten (von jeweils max. 23 Ziffern). Wenn die Nummer länger ist als 14 Ziffern, können Sie die →Taste drücken um die anderen Ziffern anzuzeigen.

7.1 Neue Anrufe

Wenn Sie einen neuen, nicht angenommenen Anruf erhalten, blinkt das CLIP-Symbol im Display.

7.2 Abrufen der Anrufliste

Drücken Sie die Anruflisten-Taste 🙏Die zuletzt erhaltenen Anrufe werden im Display angezeigt. Wenn die Liste leer ist, erscheint im Display 'LEER' (EMPTY). Wenn nicht, sehen Sie den Namen, die Nummer und das Datum/die Uhrzeit. Wenn Sie die Rechts- -Taste drücken, erscheint das Folgende im Display:

ABCDE 1 Battery Y1)

Wenn die Nummer zu der Telefonbuchnummer passt oder wenn der Name der Anrufidentifikation mitgeschickt wird

24375699 ←→

Wenn es keinen passenden Eintrag im Telefonbuch gibt oder die Anrufidentifikation ohne Name ist.

08 06/12 13-04 ← 自 → (Y)

Laufende Nummer + Datum und Uhrzeit des Anrufs

Sie können von Namen zu Nummer und Datum scrollen, indem Sie die Rechts-→Taste drücken. Verwenden Sie die linke Scrolltaste ←um zum vorigen Anruf zu scrollen.

Verwenden Sie die →-Taste um den nächsten Anruf anzuzeigen. → Sie können die Anrufliste verlassen, indem Sie die ⚙Taste drücken.

* Nur wenn das Netzwerk die Uhrzeit und das Datum mit der Telefonnummer schickt!!! Bei manchen Netzwerken mit Anrufidentifikation werden Uhrzeit und Datum nicht angezeigt

7.3 Eine Telefonnummer aus der Anrufliste wählen

Scrollen Sie durch die Anrufliste, bis die gewünschte Nummer im Display erscheint. → Drücken Sie die Verbindungs-Taste 📄Die Nummer wird automatisch gewählt.

7.4 Eine Telefonnummer aus der Anrufliste löschen

Scrollen Sie durch die Anrufliste, bis die gewünschte Nummer im Display erscheint. → Drücken Sie die Stummschalt-Taste ✉und OK um die Nummer zu löschen.

7.5 Alle Telefonnummern aus der Anrufliste löschen

Sie können alle Nummern nur aus der Anrufliste löschen, wenn alle gelesen wurden. Drücken und halten Sie die Stummschalt-/Lösch- ✉ Taste bis 'Ges Loesch' (Delete All) erscheint. → Drücken Sie die Menü-/OK ✉ Taste als Bestätigung oder die Stummschalt-/Lösch- ✉Taste zum Abbrechen.

7.6 Speichern einer Nummer aus der Anrufliste im Telefonbuchspeicher

Scrollen Sie durch die Anrufliste, bis die gewünschte Nummer im Display erscheint. → Drücken Sie die Telefonbuch-Taste 📄. → Bearbeiten Sie den Namen oder geben Sie einen Namen ein und drücken Sie OK → Bearbeiten Sie die Telefonnummer oder geben Sie die Telefonnummer ein und drücken Sie erneut OK als Bestätigung und um zur Anrufliste zurückzukehren.

8 Ein Mobilteil anmelden/abmelden

8.1 Bei einer Basisstation Topcom B4800 anmelden

Sie können 4 Mobilteile bei einer Basisstation anmelden Serienmäßig ist jedes Mobilteil als Mobilteil 1 bei der Basisstation angemeldet (Basisstation 1).

!!! Sie müssen das Mobilteil nur anmelden, wenn:

• Die Mobilteilanmeldung von der Basisstation entfernt wurde (z.B. für Neuinitialisierung)
- Wenn Sie ein anderes Mobilteil bei dieser Basisstation anmelden möchten.

Das nachfolgende Verfahren gilt nur für ein Mobilteil und eine Basisstation Topcom Butler 48xx!!

Drücken Sie die Paging-Taste an der Basistation 10 Sekunden lang gedrückt bis die Verbindungs-/Ladeanzeige

an der Basisstation schnell blinkt. Die Verbindungs-/Ladeanzeige blinkt eine Minute lang schnell. In dieser Minute befindet sich die Basisstation im Anmeldemodus und Sie müssen wie folgt vorgehen um das Mobilteil anzumelden:

Drücken Sie die Menütaste → Scrollen Sie mit der Rechts→ Taste zu 'BA ANMELD' (REGISTER) und drücken Sie OK → Geben Sie die Nummer der Basisstation ein, bei der Sie das Mobilteil anmelden möchten (1-4) → Das Gerät sucht nach der Basisstation und wenn sie sie gefunden hat, müssen Sie den PIN-Code eingeben (4 Ziffern):

→ Geben Sie den PIN-Code der Basisstation ein (0000) und drücken Sie OK ⇌. → Wenn der PIN-Code falsch ist, sucht das Mobilteil erneut nach der Basisstation. → Wenn das Mobilteil angemeldet ist, zeigt es 'HS' an und danach die Mobilteilnummer.

8.2 Ein Mobilteil abmelden

Sie können ein Mobilteil von der Basisstation abmelden, damit ein anderes Mobilteil angemeldet werden kann:

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts- → Taste zu 'MT ABMELD' (REMOVE HS) und drücken Sie OK → Geben Sie den PIN-Code ein (0000) und drücken Sie OK → Geben Sie die Mobilteilnummer (1-4) ein, die Sie löschen wollen und drücken Sie OK → Das Gerät kehrt in den Stand-by zurück, wenn das Mobilteil erfolgreich abgemeldet wurde. Wenn nicht, müssen Sie erneut die Mobilteilnummer eingeben

Sie können nur bestehende Mobilteile abmelden und nicht das, welches Sie verwenden.

9 Anrufweiterleitung und Wechselsprechanlage zwischen zwei Mobilteilen

Diese Funktionen funktionieren nur, wenn mehr als ein Mobilteil (wie eine Twin/Triple/Quattro-Version) bei der Basisstation angemeldet ist!

9.1 Anrufweiterleitung und Konferenzschaltung bei einem externen Anruf

Bei einem externen Anruf drücken Sie die INT-Taste und anschließend die Nummer (1-4) des anderen Mobilteils.

→ Das andere Mobilteil klingelt.

• Wenn das andere Mobilteil annimmt, können Sie intern sprechen.
  Wenn Sie auflegen, wird der externe Anrufer mit dem anderen Mobilteil verbunden.
  Wenn Sie die INT-Taste 3 Sekunden lang drücken, sprechen Sie mit dem 2.
  Mobilteil und dem externen Anrufer gleichzeitig (Konferenzschaltung)
  – Oder drücken Sie die INT-Taste erneut um zu dem externen Anrufer zurückzukehren.

→ Drücken Sie die Verbindungstaste um den Anruf zu beenden.

9.2 Interner Anruf (Wechselsprechanlage)

• Drücken Sie im Stand-by die INT-Taste und anschließend die Nummer (1-4) des anderen Mobilteils.
• Das andere Mobilteil klingelt. Sie können das Klingeln unterbrechen, indem Sie die Verbindungstaste drücken.
• Wenn das andere Mobilteil den Anruf durch Drücken der Verbindungstaste annimmt, können Sie intern sprechen.
• Drücken Sie die Verbindungstaste um den Anruf zu beenden.

10 Zurückschalten des Mobilteils

Damit machen Sie alle Änderungen rückgängig und stellen alle Einstellungen wieder auf die Werkseinstellungen (Klingellautstärke, Klingelmelodie, usw. ...).

Drücken Sie die Menü-Taste → Scrollen Sie mit der Rechts→ Taste zu 'ZURUECKST' (RESET) und drücken Sie OK → Geben Sie den PIN-Code (0000) ein und drücken Sie OK → Das Gerät kehrt in den Stand-by zurück.

Die Werkseinstellungen sind:

Lautstärke des Mobilteils 3

Klingelmelodie des Mobilteils 9

Flash-Zeit kurz

Wahlmodus Ton

Alle Speicher (Wahlwiederholung, Telefonbuch, Anrufliste,...) und der Name des Mobilteils werden nicht gelöscht!

11 Problembeseitigung

Problem	Mögliche Ursache	Lösung
Kein Display	Die Akkus sind nicht geladen	Prüfen Sie die Position der Akkus
		Laden Sie die Akkus auf
Kein Wählton	Telefonkabel nicht korrekt angeschlossen	Prüfen Sie die Verbindung des Telefonkabels
Lautstärke des Gesprächspartners zu niedrig		Stellen Sie die Lautstärke während des Gesprächs ein, indem Sie die Lautstärketaste drücken
Klingellautstärke des Mobilteils zu leise		Stellen Sie die Klingellautstärke ein
Es kann keine Nummer gewählt werden	Falscher Wahlmodus	See "Einstellen des Wahlmodus" zum Einstellen des richtigen Wahlmodus

12 Technische Daten

Reichweite: bis zu 300 m in offenem Gelände

bis zu 50 m in Gebäuden

Wahloptionen: MFV (Ton) und Impuls

Batterien: 2 x 1.2V, 600 mAh AAA Typ NiMH aufladbar

Max. Stand-by-Zeit: ungefähr 100 Stunden

Max. Gesprächszeit: 11 Stunden

Umgebungstemperatur: +5 °C bis +45 °C

Zugelassene relative Luftfeuchtigkeit: 25 bis 85 %

Stromversorgung Basisadapter: 220/230V, 50 Hz

Speicher 50 mit max. 24 Ziffern und 14 Zeichen

13 Garantie

13.1 Garantiezeit

Topcom Geräte habe eine 24-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät erworben wurde. Die Garantie für Batterien ist auf 6 Monate nach Erwerb begrenzt. Verschleißartikel oder Mängel, die den Wert oder die

Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen, sind von der Garantie ausgeschlossen. Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

13.2 Abwicklung des Garantiefalles

Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service Zentrum. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellerfehler aufgetretenen Defekts. Topcom wird nach eigenem Ermessen die Garantieansprüche mittels Reparatur oder Austausch des fehlerhaften Gerätes oder von Teilen des fehlerhaften Gerätes erfüllen. Bei einem Austausch können die Farbe und das Modell vom eigentlich erworbenen Gerät abweichen.

Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit. Die Garantiezeit verlängert sich nicht, wenn das Gerät von Topcom oder von einem seiner autorisierten Service Zentren ausgetauscht oder repariert wird.

13.3 Garantieausschlüsse

Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht wurden, sowohl als auch Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenen Zubehör entstehen, werden nicht von der Garantie abgedeckt. Schnurlose Telefone von Topcom wurden so konstruiert, dass sie ausschließlich mit wiederaufladbaren Batterien funktionieren. Ein durch nicht-

wiederaufladbare Batterien verursachter Schaden fällt nicht unter die Garantieleistung.

Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z.B.

Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden. Wenn die

Seriennummer des Gerätes verändert, entfernt oder unleserlich gemacht wurde, kann keine

Garantie in Anspruch genommen werden. Alle Garantieansprüche erlöschen, wenn das

Gerät durch den Käufer oder durch unqualifizierte und nicht offiziell anerkannte Topcom

Service Zentren repariert, verändert oder umgebaut wurde.

5.5 Aktivera/inaktivera handsfreefunktionen

5.5 Aktiver/deaktiver den håndfri funktion

5.6 Lyd fra-funktion

7 Nummerviserfunktion (CLIP)

Standardindstillingerne er:
