BEDIENUNGSANLEITUNG GLS 2800 VD Güde

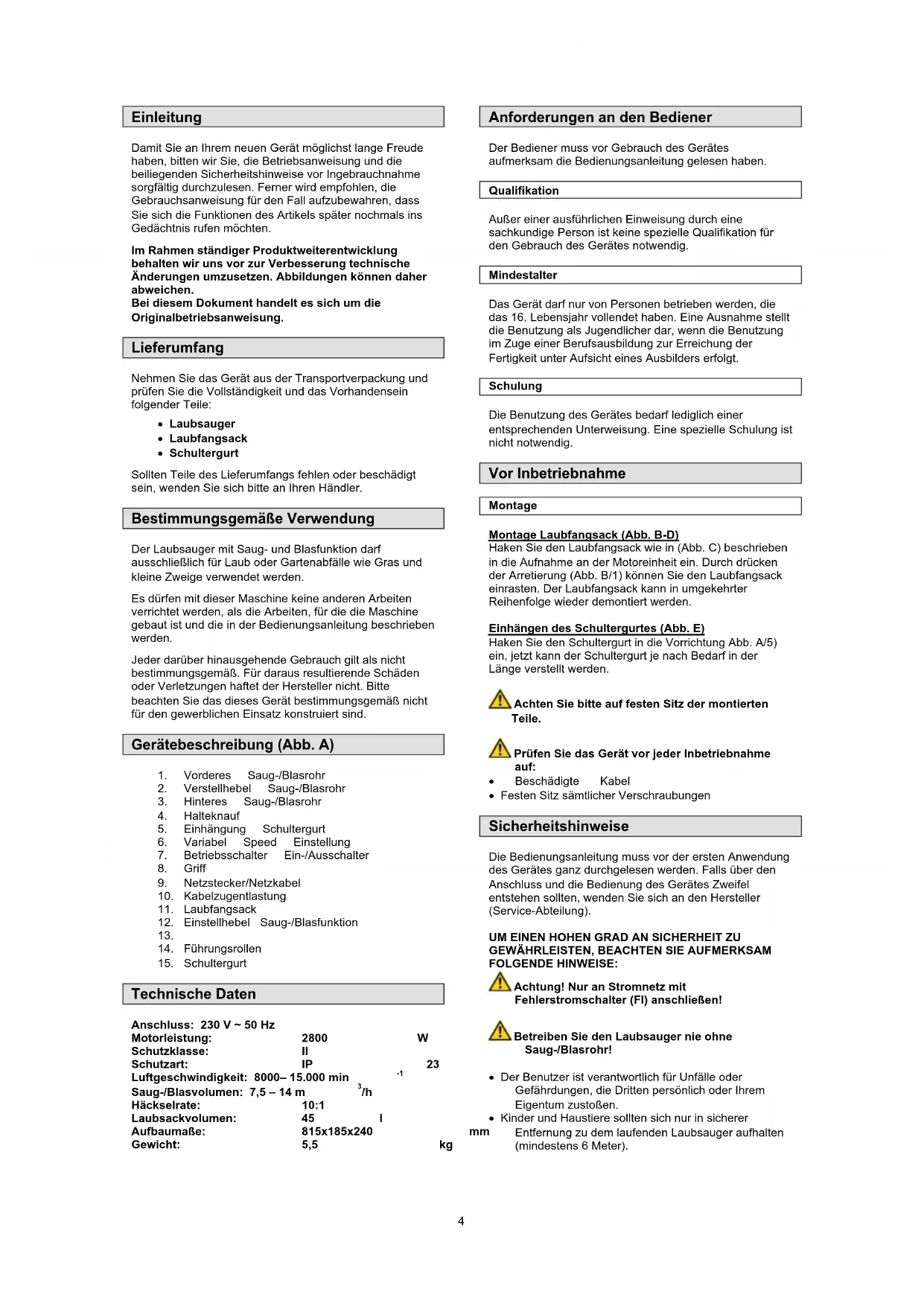

Damit Sie an Ihrem neuen Gerät möglichst lange Freude haben, bitten wir Sie, die Betriebsanweisung und die beiliegenden Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Artikels später nochmals ins Gedächtnis rufen möchten.

Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen. Abbildungen können daher abweichen.

Bei diesem Dokument handelt es sich um die Originalbetriebsanweisung.

Lieferumfang

Nehmen Sie das Gerät aus der Transportverpackung und prüfen Sie die Vollständigkeit und das Vorhandensein folgender Teile:

• Laubsauger
• Laubfangsack
• Schultergurt

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

Bestimmungsgemäße Verwendung

Der Laubsauger mit Saug- und Blasfunktion darf ausschließlich für Laub oder Gartenabfälle wie Gras und kleine Zweige verwendet werden.

Es dürfen mit dieser Maschine keine anderen Arbeiten verrichtet werden, als die Arbeiten, für die die Maschine gebaut ist und die in der Bedienungsanleitung beschrieben werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden oder Verletzungen haftet der Hersteller nicht. Bitte beachten Sie das dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert sind.

Gerätebeschreibung (Abb. A)

1. Vorderes Saug-/Blasrohr
2. Verstellhebel Saug-/Blasrohr
3. Hinteres Saug-/Blasrohr
4. Halteknauf
5. Einhängung Schultergurt
6. Variabel Speed Einstellung
7. Betriebsschalter Ein-/Ausschalter
8. Griff
9. Netzstecker/Netzkabel
10. Kabelzugentlastung
11. Laubfangsack
12. Einstellhebel Saug-/Blasfunktion
14. Führungsrollen
15. Schultergurt

Technische Daten

Anschluss: 230 V ~ 50 Hz
Motorleistung:	2800	W
Schutzklasse:	II
Schutzart:	IP	23
Luftgeschwindigkeit: 8000–15.000 min ^-1
Saug-/Blasvolumen: 7,5–14 m ^3/h
Häckselrate:	10:1
Laubsackvolumen:	45	I
Aufbaumaße:	815x185x240
Gewicht:	5,5	kg

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Vor Inbetriebnahme

Montage

Montage Laubfangsack (Abb. B-D)

Haken Sie den Laubfangsack wie in (Abb. C) beschrieben in die Aufnahme an der Motoreinheit ein. Durch drücken der Arretierung (Abb. B/1) können Sie den Laubfangsack einrasten. Der Laubfangsack kann in umgekehrter Reihenfolge wieder demontiert werden.

Einhängen des Schultergurtes (Abb. E)

Haken Sie den Schultergurt in die Vorrichtung Abb. A/5) ein, jetzt kann der Schultergurt je nach Bedarf in der Länge verstellt werden.

Achten Sie bitte auf festen Sitz der montierten Teile.

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

• Beschädigte Kabel
- Festen Sitz sämtlicher Verschraubungen

Sicherheitshinweise

Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Hersteller (Service-Abteilung).

UM EINEN HOHEN GRAD AN SICHERHEIT ZU GEWÄHRLEISTEN, BEACHTEN SIE AUFMERKSAM FOLGENDE HINWEISE:

Achtung! Nur an Stromnetz mit Fehlerstromschalter (FI) anschließen!

Betreiben Sie den Laubsauger nie ohne Saug-/Blasrohr!

• Der Benutzer ist verantwortlich für Unfälle oder Gefährdungen, die Dritten persönlich oder Ihrem Eigentum zustoßen.

• Kinder und Haustiere sollten sich nur in sicherer Entfernung zu dem laufenden Laubsauger aufhalten (mindestens 6 Meter).

• Tragen Sie immer sichere, rutschfeste Schuhe, Handschuhe, Schutzbrille, Gehörschutz und lange Hosen, wenn Sie mit dem Laubsauger arbeiten.

• Tragen Sie eine Atemmaske, wenn Sie den Laubsauger in staubiger Umgebung benutzen.
• Richten Sie den laufenden Laubsauger niemals auf das Gesicht.
• Achten Sie darauf weder Hände, Füße, Haare noch Kleidungsstücke in die Nähe von Öffnungen und beweglichen Teilen zu bringen.
• Tragen Sie keine weiten Kleidungsstücke oder Schmuckstücke, die in den Lufteinlass gezogen werden könnten.
• Achten Sie stets darauf, dass der Laubsauger richtig montiert wurde, bevor Sie ihn in Betrieb nehmen.
• Benutzen Sie den Laubsauger niemals bei Regen oder Nässe.
• Überprüfen Sie die Hauptleitungen regelmäßig und lassen Sie defekte Leitungen von Service- oder Fachpersonal austauschen.
• Halten Sie alle Griffe und Halterungen trocken und sauber.
• Stellen Sie sicher, dass alle außen liegenden Muttern, Bolzen und Schrauben festgezogen und sicher sind, bevor Sie den Laubsauger einschalten.

Kennzeichnungen

Produktsicherheit:

Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform	Schutzisoliert

Verbote:

Vor Regen und Feuchtligkeitschützen! Kein nasses Grasschneiden!

Warnung:

Warnung/Achtung			Verletzungsgefahr durch weggeschleuderte Teile.
Abstand halten			Warnung vor gefährlicher elektrischer Spannung
Warnung vor Einzugsgefahr Für den Gebrauch außer Haus

Gebote:

Lesen Sie die Gebrauchsanleitung sorgfältig durch. Machen Sie sich mit dem Gebrauch des Gerätes vorab sorgfältig vertraut.		Augen- und Gehörschutz benutzen
Schutzhandschuhe benutzen

Umweltschutz:

Abfall nicht in die Umwelt sondern fachgerecht entsorgen.			Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden.
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

Vor Nässe schützenAchtung zerbrechlichPackungsorientierung Oben	Interseroh-Recycling

Technische Daten:

Anschluss	Motorleistung
Motordrehzahl	Luftgeschwindigkeit
Saug-/Blasvolumen	Häckselrate
Laubsackvolumen	Gewicht

Sonstige Hinweise:

dB (A)
Lärmwertangabe
Saugfunktion	Blasfunktion

Gerätespezifische Sicherheitshinweise

Stecker nur bei ausgeschaltetem Gerät in die kdose bzw. das Verlängerungskabel einstecken

• Prüfen Sie vor jedem Gebrauch das Gerät, die Strom- und Verlängerungsleitungen auf Beschädigungen.
  • Die Geräteanschlussleitung immer nach hinten vom Gerät wegführen.
• Tragen Sie das Gerät nicht am Kabel.
• Ziehen Sie immer den Stecker aus der Steckdose – wenn Sie das Gerät nicht benutzen, es transportieren, es unbeaufsichtigt lassen. Ebenfalls wenn Sie das Gerät auf Beschädigung kontrollieren, es reinigen oder Blockierungen entfernen.

• Lassen Sie den Laubsauger niemals laufen, wenn er auf der Seite liegt. Er wurde nur für die Bedienung in aufrechter Position entwickelt.

• Saugen Sie keine brennenden Materialien wie z.B. Grillkohle, Asche, etc. ein.

• Saugen Sie keine entflammbaren, giftigen oder explosive Materialien ein.
• Das Gerät funktioniert nur mit montiertem Laubfangsack.
• Überqueren Sie mit dem angeschalteten, laufenden Laubsauger keine Kieswege oder Straßen.
• Füllen Sie nichts von Hand in die Einlassöffnung ein.
• Benutzen Sie das Gerät nur bei ausreichend Tageslicht oder mit ausreichender künstlicher Beleuchtung.
• Vermeiden Sie das Betreiben des Gerätes im nassen Gras. Sowie das Einsaugen von nassen Blättern etc.
• Achten Sie besonders an Abhängen auf sicheren Stand.
• Halten Sie die Luftöffnungen immer sauber.
• Vor dem Arbeitsbeginn sind mit Rechen und Besen Fremdkörper zu lösen, die das Gerät Beschädigen könnten. Oder durch das Wegschleudern/Wegblasen Verletzungen und Beschädigungen hervorrufen könnten
• Bei staubigen Bedingungen ist die Oberfläche leicht zu befeuchten.

Während dem Arbeiten

Tragen Sie eine Schutzbrille einen Gehörschutz

sowie Handschuhe beim Arbeiten mit dem Laubsauger. Arbeiten Sie immer mit rutschfestem Schuhwerk niemals barfuss oder in Sandalen.

Achten Sie auf den angemessenen Abstand von

Personen, Kindern und Lebewesen.

Verwenden Sie das Gerät nur mit dem mitgelieferten Schultergurt und betreiben das Gerät mit beiden Händen.

Achten Sie auf einen sicheren Stand.

Beim Arbeiten können Steine oder andere Teile

weggeschleudert/geblasen werden, die zu schweren Verletzungen führen können.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Bedienung

Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können.

Nehmen Sie das Gerät erst dann in Betrieb, wenn Sie die Montage vollständig durchgeführt haben. Das Gerät funktioniert nur mit montiertem Laubfangsack. Vor jeder Inbetriebnahme ist die

Geräteanschlussleitung auf Anzeichen von Beschädigungen zu untersuchen und darf nur in einwandfreiem Zustand betrieben werden.

Gurtlänge bestimmen

Gurtlänge des Schultergurtes (Abb. A/15) so einstellen, dass das Saugrohr knapp über dem Boden geführt werden kann. Zusätzlich dienen zur leichteren Führung des Saugrohres die montierten Führungsrollen am Boden.

Gerät anschließen und einschalten

Stecken Sie den Netzstecker (Abb. A+K/9) in das Verlängerungskabel ein und hängen Sie das Verlängerungskabel in die Kabelzugentlastung (Abb. A/10) ein um dieses zu sichern. Siehe auch Abb. J. Zum Ein-/Ausschalten des Gerätes betätigen Sie den Betriebsschalter (Abb. A+K/7) um das Gerät zu stoppen lassen Sie den Hebel wieder los.

Betriebsart wählen

Saugen (Abb. L)

Drehen Sie den Einstellhebel (Abb. L) ganz nach oben auf die Funktion Saugen diese Einstellung können Sie bei Ein-/ oder Ausgeschaltetem Gerät anwenden.

Das Gerät funktioniert nur mit montiertem

Laubfangsack.

Blasen (Abb. M)

Drehen Sie den Einstellhebel (Abb. M) ganz nach unten auf die Funktion Blasen diese Einstellung können Sie bei Ein-/ oder Ausgeschaltetem Gerät anwenden.

Entleeren Sie vor dem Blasbetrieb den Fangsack.

Ansonsten könnte aufgesaugtes Sauggut wieder austreten.

Fangsack entleeren

Entleeren Sie den Fangsack (Abb. A/11) rechtzeitig. Bei hohem Füllgrad lässt die Saugleistung deutlich nach. Führen Sie organische Abfälle der Kompostierung zu.

– Gerät ausschalten und Netzstecker ziehen

– Reisverschluss am Fangsack (Abb. A/11) öffnen und Sauggut ausschütten.

- Anschließend den Reißverschluss wieder vollständig schließen und das Gerät wieder einstecken und einschalten.

Drehzahlregulierung (Abb. L)

Am Drehzahlregler (Abb. A/5) kann die Drehzahl mittels des Drehrades eingestellt werden. Stufen 1-6 entspricht 7000–15.000 min ^-1 .

Training

Lesen Sie die Betriebs- und Wartungsanleitung sorgfältig durch. Machen Sie sich gründlich mit den

Steuerungseinrichtungen und dem ordnungsgemäßen Gebrauch des Gerätes vertraut. Sie müssen wissen, wie das Gerät arbeitet, und wie die Steuerungseinrichtungen schnell ausgeschaltet werden können.

Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten. Halten Sie den Arbeitsbereich frei von sämtlichen Personen, insbesondere kleinen Kindern, und Haustieren. Seien Sie vorsichtig, um zu vermeiden, dass Sie ausrutschen oder hinfallen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir,

Güde GmbH & Co. KG Birkichstrasse 6 D-74549 Wolpertshausen Deutschland,

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte: Laubsauger GLS 2800 VD

Artikel-Nr: # 94355

Einschlägige EG-Richtlinien: 2006/42/EC 2006/95/EC 2004/108/EC 2000/14/EC & 2005/88/EC

Angewandte harmonisierte Normen: EN 60335-1/A142010 IEC 60335-2-100:2002 EN 62233:2008 EN 55014-A:2009 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2008

Zertifizierstelle: TÜV SÜD Produkt Service GmbH Ridlerstraße 65, 80339 München, Germany

Referenznummer: 704031107501-00

Lärmwertangabe: L_WA 101 dB

Datum/Herstellerunterschrift: 29.03.2011

Angaben zum Unterzeichner: Geschäftsführer Hr.

Technische Dokumentation: J. Bürkle FBL; QS

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kaufbeleg - der das Verkaufsdatum auszuweisen hat - mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Nutzung, wie z. B. Überlastung des

Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung, Fremdkörper, sowie Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen, die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung“.

Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können, benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer: Artikelnummer: Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Wartung

Schalten Sie das Gerät vor Wartungs- und Reinigungsarbeiten immer ab und warten Sie bis das Gerät vollends stillsteht. Ziehen Sie den Netzstecker.

Wartungsarbeiten, die in diesem Handbuch nicht ausdrücklich beschrieben sind, müssen von Fachpersonal ausgeführt werden, da Gefahrensituationen entstehen können, auf die der Bediener nicht vorbereitet ist. Austausch von Ersatzteilen dürfen ausschließlich von Fachpersonal ausgeführt werden.

Bei Verstopfungen bitte folgendes beachten:

Das Saug-/Blasrohr darf nur zur Reinigung entfernt werden und muss nach Beendigung der Reinigungsarbeiten unbedingt wieder ordnungsgemäß montiert werden!

Reinigung

• Das Gerät darf nicht mit Hochdruckreinigern oder unter fließendem Wasser gereinigt werden.
• Verwenden Sie keine scharfen, ätzenden Reinigungsmittel.
• Nach Beendigung der Arbeit, nehmen Sie den Laubfangsack ab und stülpen diesen um. Reinigen Sie den Laubfangsack gründlich, ansonsten können Schimmel und unangenehme Gerüche entstehen.
• Ein stark verschmutzter Laubfangsack kann mit Wasser und Seife gereinigt werden.
• Halten Sie Gerät und Lüftungsschlitze stets sauber und frei.
• Verschmutzungen am Gerät können mit einem feuchten Tuch gereinigt werden. Reinigen Sie das Saugrohr ebenfalls mit einem feuchten Tuch oder einer Bürste.

Fehlersuche

Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate.

Vor Wartung- oder Reinigungsarbeiten das Gerät chalten und den Netzstecker ziehen.

Symptome	Mögliche	Ursache	Abhilfe
Gerät läuft nicht an	KeineNetzspannung vorhandenKabel defektFangsack nicht montiertAnschlüsse am Motor gelöst	Durch Kundendienstwerkstatt überprüfen und ggf. austauschen lassen.Fangsack so montieren, dass der Endschalter betätigt wird.Durch Kundendienstwerkstatt überprüfen und ggf. Instand setzen lassen.
Gerät saugt nicht	Fangsack ist vollSaugrohr verstopftUmschalter ist auf „Blasen“ gestellt	Fangsack entleerenSaugrohr einigenAuf „Saugen“ umschalten
Geräte bläst nicht	Umschalter ist auf „Saugen“ gestellt	Auf „Blasen“ umschalten.
