Produkttyp	Dauerlicht-Halogen-Blitzleuchte für Studio
Marke	Elinchrom
Modell	Zoom Scanlite Halogen (20998)
Abmessungen (L x B x H)	245 x 155 x 205 mm (mit Schutzkappe)
Gewicht	1,2 kg (mit Lampe, Glocke und Schutzkappe)
Stromversorgung	Mehrspannung 120 V oder 230 V AC, 50/60 Hz
Leistung Halogenlampe	300 W oder 650 W (je nach Konfiguration)
Farbtemperatur	3200 K
Zoomfunktion	Einstellbarer Lichtwinkel von 20° bis 50° mit 21-cm-Reflektor
Kühlung	Leiser, elektronisch geregelter Lüfter mit variabler Drehzahl
Überhitzungsschutz	Automatische Abschaltung der Lampe mit roter LED-Anzeige
Schalter	Kippschalter EIN/AUS
Bajonett	Mit Verriegelung für Elinchrom-Zubehör
Schirmhalterung	Durchmesser 7 mm
Stativbefestigung	Standardadapter 5/8"
Mitgeliefertes Zubehör	Netzkabel, transparente Glasglocke, Halogenlampe 300W und 650W, Sicherungen, Schutzkappe
Pflege	Mit einem trockenen Tuch reinigen; kein Wasser verwenden; Sauberkeit der Lüftungsschlitze prüfen
Sicherheit	Immer die Schutzglocke verwenden; Gerät nicht öffnen; Mindestabstand von 1 m zu brennbaren Gegenständen einhalten
Garantie	24 Monate auf Herstellungsfehler

Häufig gestellte Fragen - Zoom Scanlite Halogen Elinchrom

Was ist die Zoomfunktion der Scanlite Halogen?

Mit der Zoomfunktion kann der Lichtwinkel von 20° (Spot) auf 50° (Weitwinkel) mithilfe eines Knopfes an den Gehäuseseiten eingestellt werden. Dazu wird der 21-cm-Reflektor (Art.-Nr. 26141) benötigt.

Welche Arten von Halogenlampen kann ich verwenden?

Die Leuchte akzeptiert Halogenlampen mit 300 W und 650 W, in 120 V oder 230 V. Achten Sie darauf, die passende Sicherung gemäß der in der Anleitung mitgelieferten Entsprechungstabelle zu wählen.

Wie funktioniert die intelligente Kühlung?

Der Lüfter passt seine Drehzahl automatisch an die Innentemperatur an. Bei Überhitzung schaltet sich die Lampe aus und eine rote LED leuchtet; nach dem Abkühlen schaltet sie sich wieder ein.

Kann ich Zubehör anderer Marken verwenden?

Es wird empfohlen, ausschließlich originales Elinchrom-Zubehör und -Reflektoren zu verwenden. Die Verwendung von Fremdzubehör kann das Gerät beschädigen und die Garantie erlöschen lassen.

Wie montiere ich Zubehör auf das Bajonett?

Schalten Sie die Lampe aus und ziehen Sie das Netzkabel ab. Drehen Sie den Verriegelungsring gegen den Uhrzeigersinn, setzen Sie das Zubehör ein, drehen Sie es im Uhrzeigersinn und verriegeln Sie den Ring. Überprüfen Sie, ob das Zubehör sicher gehalten wird.

Was tun, wenn die Lampe automatisch ausgeht?

Dies ist ein Überhitzungsschutz. Lassen Sie die Leuchte eingesteckt: Der Lüfter kühlt das Gerät weiter. Die Lampe schaltet sich automatisch wieder ein, sobald die Temperatur wieder normal ist.

Wie reinige ich die Scanlite Halogen?

Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals Wasser. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind (z.B. durch Klebeband).

Wie hoch ist die typische Lebensdauer der Halogenlampe?

Die Lebensdauer hängt von der Nutzung ab, aber Halogenlampen sind für mehrere hundert Stunden ausgelegt. Ersetzen Sie sie, sobald sie nachdunkeln oder flackern.

Kann ich die Scanlite im Freien verwenden?

Ja, aber schützen Sie sie vor Feuchtigkeit und sorgen Sie für gute Belüftung. Vermeiden Sie direkte Sonneneinstrahlung, um Überhitzung zu verhindern. Verwenden Sie sie nicht in der Nähe von brennbaren Materialien.

Wo finde ich Ersatzteile und Lampen?

Kontaktieren Sie Ihren örtlichen Elinchrom-Händler oder besuchen Sie www.elinchrom.com. Verwenden Sie nur Originalteile von Elinchrom, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten.

BEDIENUNGSANLEITUNG Zoom Scanlite Halogen Elinchrom

Konformitätserklärung 14

CE / Recycling 14

Charakteristik 15

Sicherheitshinweise 15

Vor dem Start 16

Fremdhersteller 16

Reflektoren Adaptieren 17

SCANLITE Zubehör 17

Technische Daten 18

Wartung 20

Bitte Beachten 20

Garantie 51

EINLEITUNG

Lieber Photograph und Fotoenthusiast

Herzlichen Dank, dass Sie sich für das Elinchrom SCANLITE entschieden haben.

Die hervorragende Lichtqualität und die technische Leistung der SCANLITE Halogenlampenköpfe beruhen auf langjährigen Erfahrungen auf dem Gebiet der Herstellung von Beleuchtungsanlagen. Elinchrom Lichtprodukte entsprechen den gültigen elektrischen Normen unter Verwendung hochwertiger ausgesuchter Materialien, die Ihnen langfristige Produktivität und Zuverlässigkeit gewähren sollen.

Bitte lesen Sie die Anleitung, die Informationen über die sichere Verwendung und die Funktionen des Gerätes beinhaltet.

Bitte sorgfältig lesen...

Diese Anleitung enthält Fotos von Produkten die ständig weiterentwickelt werden. Von daher sind Änderungen in Ausstattung, Funktionen und Design jederzeit möglich. Zudem werden Lampenköpfe und Blitzgeräte mit Reflektoren oder Stativen gezeigt, die nicht, oder nur in Einzelfällen zur Grundausstattung eines Gerätes oder eines Sets dazugehören. Aktualisierte Informationen über Geräte, Zubehör und EL-Skyport sind von der Elinchrom Webseite zu entnehmen www.elinchrom.com.

Toleranzen der technischen Daten für Bauelemente und Messwerte entsprechen den IEC - und EC Normen. Technische Änderungen vorbehalten. Die Werte können durch Messgeräte und Toleranzen in den Bauelementen schwanken und sind als Richtwerte zu verstehen und nicht im rechtlichen Sinne als zugesicherte Eigenschaften. Keine Haftung für Druckfehler.

Ihr Elinchrom Team

KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht Paragraph 15 der FCC Normen, die folgende Punkte beinhalten:

1. Dieses Gerät verursacht keine Interferenzen die nicht den Normen entsprechen.
2. Dieses Gerät akzeptiert jegliche Interferenzen, auch die, die eventuell Störungen verursachen können.

Produktname: SCANLITE Halogen
Marktname: ELINCHROM
Modellversion(n): 20998
Verantwortliche Firma: Elinchrom S.A.	Av. De Longemalle 11CH - 1020 Renens / Switzerland
Telefon : [phone]
Fax: [phone]
E-Mail: [e-mail]

ELINCHROM S.A. erklärt hiermit, das die Geräte mit den genannten Modellen nach den einschlägigen EWG, DIN, IEC und FCC Normen geprüft und getestet wurden, sowie allen Vorschriften entsprechen. Alle notwendigen Prüfungen werden durchgeführt um die Einhaltung und Sicherheit auch während der Serienproduktion zu garantieren.

CE

Dieses Studiogerät entspricht den Anforderungen der EMV Richtlinie (EMV 2004/108/EC) Elektromagnetische Verträglichkeit" und (2006/95/EC) "Niederspannungsrichtlinie".

ENTSORGUNG UND RECYCLING

Dieses Gerät wurde weitestgehend aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Nach seinem Gebrauch wird das Gerät zurückgenommen, um es einer Wiederverwendung bzw. wertstofflichen Verwertung zuzuführen, soweit es in einem Zustand zurückgegeben wird, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräteteile werden sachgemäß entsorgt.

CHARAKTERISTIK

• NEU: ZOOM Funktion für das Halogen Einstelllicht.

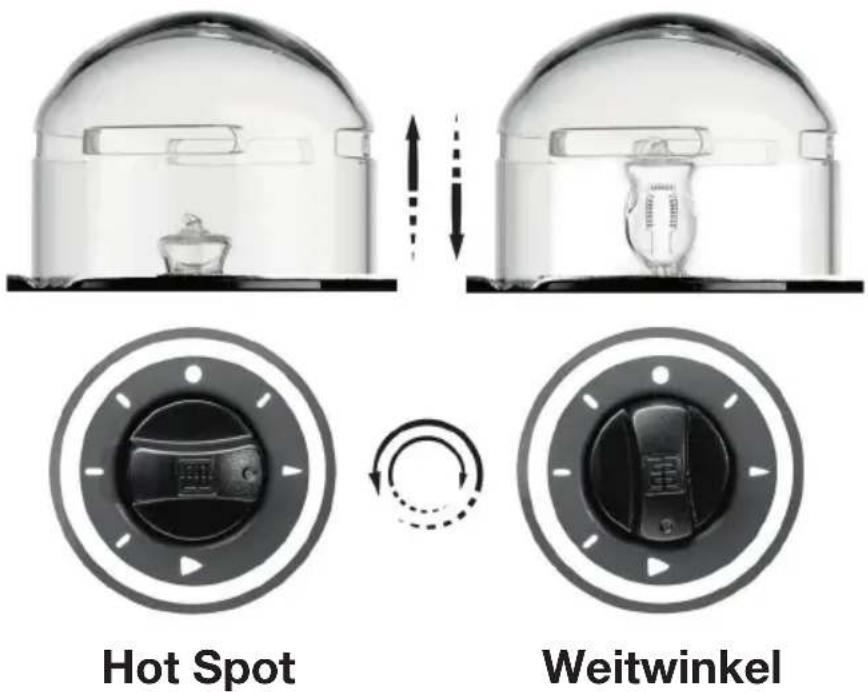

- Für die ZOOM Einstellung befinden sich an beiden Gehäuseseiten Einstellknöpfe.
• ZOOM Winkel von 20° bis 50°, mit Standard Reflektor 21 cm // 26141
• Maximal 300 W – 650 W Halogen Einstelllicht.
• NEU: Schutzglasglocken in transparent (Standard) und matt verfügbar.
- Beleuchteter Einstelllichtschalter ein/aus.
- Zentrierte Schirmhalterung für EL-Schirmstöcke bis 7 mm Durchmesser.
- Extra Schirmhalterung am Neigekopf, für größere Schirmstock Durchmesser.
- NEU: Intelligentes geräuscharmes Kühlgebläse. Die Elektronik kontrolliert die Kühlgebläse Geschwindigkeit je nach der internen Temperatur.
• Großer ergonomischer Handgriff mit Sicherungshalterung.
• Leichtes hochwertiges und strapazierbares Gehäuse.

SICHERHEITSHINWEISE

• Lassen Sie niemals Kinder unbeaufsichtigt mit Beleuchtungsanlagen alleine!! Dieses Gerät nicht in verbotenen oder explosiven Bereichen verwenden.
• Beleuchtungsanlagen nur mit Genehmigung der Zuständigen, in Krankenhäusern, Museen, Fabriken, etc. verwenden.
  • Halten Sie brennbare / explosive Materialien fern von Beleuchtungsanlagen.
• Die Lampenköpfe sind nicht gegen Spritzwasser, Regen oder Schmutz geschützt. Unter solchen Bedingungen müssen die Lampenköpfe entsprechend geschützt werden. Die Ventilation darf nicht beeinträchtigt werden, um Überhitzung oder gar Brände zu vermeiden.
  • Schauen Sie niemals direkt in die Halogen Lichtquelle!
• Berühren Sie niemals das Einstelllicht und das Zubehör, diese werden bei Betrieb sehr heiß.
• Transport nur in Elinchrom Originaltaschen, Koffer, Kartons um den Lampenköpfe und das Zubehör bestmöglich vor Schäden zu schützen.
• Verwenden Sie immer den Schutzreflektor um die Halogenlampe zu schützen.
• Vermeiden Sie direkte Sonneneinstrahlung, damit sich das Gerät nicht unnötig aufheizt.
  • Vermeiden Sie Kondensationsprobleme durch starke Temperaturschwankungen.
• Verwenden Sie nur das original Elinchrom Zubehör.

Gebrauchsanleitung

• Halogenlampen generieren Überdruck. Alte, schadhafte und falsch abgesicherte Halogenlampen können explodieren.
  • Rotalux und Reflexschirme bitte nur bis maximal 300 W belasten.
• Metallreflektoren können bis 650 W belastet werden. Unter Ausnahme der Tubusreflektoren und Reflektoren die mit Waben benutzt werden. Diese sollten maximal bis 300 W belastet werden und auch nur für begrenzte Zeit, um einen Hitzestau bzw. Verbrennungen des Zubehörs zu vermeiden.
• Immer darauf achten das die Ventilation / Kühlgebläse funktioniert!

ACHTUNG STROMSCHLAGGEFAHR!!

Öffnen Sie niemals das Gehäuse um Reparaturen oder Modifikationen durchzuführen. Nur der Elinchrom Service ist autorisiert, Arbeiten im und am Lampenkopf durchzuführen.

VOR DEM START

• Das SCANLITE ausschalten und Netzkabel ziehen bevor Halogenlampen oder Zubehör gewechselt wird.
  • Vergewissern Sie sich das, dass SCANLITE in einwandfreiem Zustand ist.
• Beachten Sie die Netzspannung 110V oder 230V und verwenden Sie die dementsprechenden Halogenlampen.
• Auf korrekte Absicherung der Halogenlampe achten.
• Alle Verbindungen prüfen, erst dann das SCANLITE einschalten.

VORSICHT

• Immer erst das SCANLITE abschalten und abkühlen lassen bevor Zubehör und Halogenlampen gewechselt werden.
• Bitte die Umgebungstemperaturen beachten: min. -20°C (-4°F) bis zu max. 35°C (95°F)

FREMDHERSTELLER

Nur das original Elinchrom Zubehörprogramm verwenden. Die Garantie entfällt bei Beschädigungen die durch Fremdfabrikate verursacht wurden.

SCANLITE EIN/AUS SCHALTER

Das Halogen Einstelllicht kann direkt am Lampenkopf ein- und ausgeschaltet werden falls erforderlich.

INTELLIGENTES KÜHLSYSTEM MIT ÜBERHITZUNGSANZEIGE

Die Ventilator Drehgeschwindigkeit wird elektronisch je nach der internen Temperatur geregelt. Falls die interne Temperatur zu hoch ist, schaltet sich das Einstelllicht ab und ein rotes Warnlicht leuchtet neben dem ein/aus Schalter während der Abkühlphase auf. Erreicht das SCANLITE wieder die Betriebstemperatur schaltet sich das Einstelllicht ein und das Warnlicht ab.

REFLEKTOREN ADAPTIEREN

1. SCANLITE abschalten, bevor Zubehör gewechselt oder angebracht wird.
2. Das Netzkabel zur Sicherheit von der Steckdose trennen.
3. Das SCANLITE auf einem geeigneten Stativ befestigen.
4. Den Verschlussring des Bajonetts gegen den Uhrzeigersinn in Richtung „Öffnen“ drehen.
5. Einen Reflektor einsetzen und im Uhrzeigersinn drehen bis das Einrastgeräusch hörbar ist.
6. Den Verschlussring im Uhrzeigersinn drehen um das Bajonett zu verschließen. Bitte die weiße Markierung auf dem Bajonettring beachten.
7. Bitte prüfen das der Reflektor die Softbox korrekt befestigt wurde.
8. Das Netzkabel verbinden und das SCANLITE einschalten.

SCANLITE ZUBEHÖR

HALOGENLAMPEN:

Maximal 300 W / 230 V Halogen GX 6.35 // 23022

Maximal 300 W / 110 V Halogen GX 6.35 // 23030

Maximal 650 W / 230 V Halogen GX 6.35 // 23005

Maximal 650 W / 110 V Halogen GX 6.35 // 23027

SCHUTZGLASGLOCKEN

Schutzglasglocke, transparent (Standard Konfiguration) // 24918

Schutzglasglocke, matt - satiniert // 24919

TECHNISCHE DATEN : SCANLITE HALOGEN
SCANLITE HALOGEN	650 W 300 W
Volt 230 V 110 V 230 V 110 V
Blende 2 m, 100 ISO, 1/30 s, Refl. HP (26137), Zoom Pos. 0	11 8.0	710 8.0 5.6		710
Lux 12500 9500 8500 5500
Lumen 20000 20000 9600 8100
Multi-Volt	Das SCANLITE kann mit 110 V oder 230 V betrieben werden.Nur die Halogenlampe und die Sicherung muss der korrekten Stromspannung angepasst werden!
Farbtemperatur	3200 K
Art. Nr.Schutzglasglocke transparent	24918
Art. Nr.Schutzglasglocke matt	24919
Halogenlampe 230 V	Standard Konfiguration: 300 W / 230 V Halogen GX 6.35 / 23022
Halogenlampe 110 V	Standard Konfiguration: 300 W / 110 V Halogen GX 6.35 / 23030
Einstelllicht ein/aus	All Modelle
Intelligentes Kühlsystem	Temperaturabhängige Drehzahlsteuerung des Kühlgebläses. Der Überhitzungsschutz mit Warnlampe schaltet das Halogenlicht bei hoher, interner Temperatur ab. Nach Abkühlung schaltet sich das Einstelllicht automatisch ein.
SCANLITE Ausstattung	Netzkabel, Schutzglasglocke transparent, Halogenlampe, ZOOM-Funktion, Schirmhalterung, Reflektor Wechselbajonett
Stativanschluss	Standard 5/8"
Maße L x W x H	245 mm x 155 mm x 205 mm (mit Schutzkappe)240 mm x 155 mm x 205 mm (mit Schutzglas)
Gewicht / kg	1.2 kg (mit Schutzkappe, Schutzglas, Halogenlampe)
Artikel Nr.	20998

ZOOM TABELLE

REFLEKTOR ∅ EL-ART. NR. HOT SPOT WEITWINKEL
Reflektor Maxi Spot 29° 40 cm 26149 5° 6°
Reflektor HP 48° 26 cm 26137 22° 40°

SCANLITE HALOGENLAMPEN / SICHERUNGEN
HALOGENLAMPE SICHERUNGEN

WATT	VOLT	ARTIKEL NR.	ABSICHERUNG	TYP	ARTIKEL NR.(10 PCS)
150W	230VAC	23032	2 A	Flink «F»	19032
200W	230VAC	23034	2 A	Flink «F»	19032
300W	230VAC	23022	2.5 A	Flink «F»	19033
500 W	230VAC	(*)	5 A	Flink «F»	19036
650 W	230VAC	23005	5 A	Flink «F»	19036
150W	120VAC	23031	2 A	Flink «F»	19032
200W	120VAC	(*)	2 A	Flink «F»	19032
300W	120VAC	23030	5 A	Flink «F»	19036
500 W	120VAC	(*)	10 A	Flink «F»	19038
650 W	120VAC	23027	10 A	Flink «F»	19038

(*) nicht verfügbar von Elinchrom

Gebrauchsanleitung

WARTUNG

Das SCANLITE benötigt nur wenig Wartung. Für die sichere Verwendung sollten folgende Punkte beachtet werden:

• Das Netzkabel darf keinerlei Beschädigungen zeigen. Die Verwendung defekter Kabel ist gefährlich „Vorsicht Lebensgefahr,“
• Darauf achten, dass Halogenlampe und die Schutzglasglocke fest in ihren Halterungen sitzen.
• Das SCANLITE kann mit einem Luftdruckgerät (vorsichtig) von Staub und Schmutz befreit werden.
• Ventilationsöffnungen dürfen keinesfalls mit Klebeband oder Aufklebern verschlossen werden.
• Immer darauf achten das, das Kühlgebläse funktioniert.

BITTE BEACHTEN:

Das Gehäuse darf keinesfalls geöffnet werden. Der Zugang ist nur dem qualifiziertem Elinchrom Service gestattet. Kontaktieren Sie bitte den Elinchrom Service Partner, wenn defekte auftreten.

TURNUSMÄSSIGE ÜBERPRÜFUNG

Nationale Sicherheitsbestimmungen können verlangen, dass Technische Lichtanlagen, jährlich von einem qualifizierten Elinchrom Service überprüft werden müssen. Das sollten Sie ohnehin obligatorisch veranlassen, besonders wenn diese Anlagen von Mitarbeitern genutzt werden.

GERÄTE ZUM ELINCHROM SERVICE VERSENDEN.

Bitte Geräte nur gut verpackt, in Originalkartons oder Koffer versenden, um Transportschäden zu vermeiden.

VERKAUF / SERVICE / LEIHSERVICE

Um Service oder Zubehör zu erhalten, kontaktieren Sie bitte den Elinchrom Distributor Ihres Landes. Die Hauptadressen finden Sie auf der Elinchrom Webseite www.elinchrom.com / Distributors

TABLE DES MATIÈRES

Introduction 22

INTERRUPTEUR ON / OFF ET FICHE DE COURANT

Dieses ELINCHROM Produkt wird durch den Verkäufer des Gerätes kostenlos repariert, falls sich innerhalb von 24 Monaten ab Verkaufsdatum durch Fabrikations oder Materialfehler verursachte Mängel auftreten. Senden Sie das Gerät sofort an den zuständigen Händler oder ELINCHROM Vertreter. Der Garantieanspruch entfällt, wenn das Gerät unsachgemäss behandelt oder durch unberechtigte, Personen demontiert, umgebaut oder repariert wurde. Ausgeschlossen von dieser Garantie sind Blitzröhren, Lampen, das normale Altern von Kondensatoren sowie Schäden die durch ein defektes Gerät entstehen könnten, z.B. Filmverlust, Reise-und andere Kosten.

Bitte registrieren Sie ihr Elinchrom Produkt unter:
