Tipo di prodotto	Torcia flash alogena continua per studio
Marca	Elinchrom
Modello	Zoom Scanlite Halogen (20998)
Dimensioni (L x P x H)	245 x 155 x 205 mm (con cappuccio)
Peso	1,2 kg (con lampadina, campana e cappuccio)
Alimentazione	Multitensione 120 V o 230 V CA, 50/60 Hz
Potenza lampada alogena	300 W o 650 W (a seconda della configurazione)
Temperatura di colore	3200 K
Funzione Zoom	Angolo di illuminazione regolabile da 20° a 50° con riflettore 21 cm
Raffreddamento	Ventilatore silenzioso a velocità variabile controllata elettronicamente
Protezione contro il surriscaldamento	Spegnimento automatico della lampada con spia LED rossa
Interruttore	ON/OFF a levetta
Baionetta	Con blocco per accessori Elinchrom
Supporto ombrello	Diametro 7 mm
Fissaggio treppiede	Adattatore standard 5/8"
Accessori forniti	Cavo di alimentazione, campana in vetro trasparente, lampadina alogena 300W e 650W, fusibili, cappuccio protettivo
Manutenzione	Pulire con un panno asciutto; non usare acqua; controllare la pulizia delle griglie di ventilazione
Sicurezza	Usare sempre la campana di protezione; non aprire l'apparecchio; rispettare la distanza minima di 1 m da oggetti infiammabili
Garanzia	24 mesi per difetti di fabbricazione

Domande frequenti - Zoom Scanlite Halogen Elinchrom

Qual è la funzione Zoom della Scanlite Halogen?

La funzione Zoom consente di variare l'angolo di illuminazione da 20° (spot) a 50° (grandangolo) tramite un pulsante situato sui lati del corpo. Richiede il riflettore da 21 cm (rif. 26141).

Quali tipi di lampadine alogene posso utilizzare?

La torcia accetta lampadine alogene da 300 W e 650 W, in 120 V o 230 V. Assicurarsi di scegliere il fusibile appropriato secondo la tabella di corrispondenza fornita nel manuale.

Come funziona il raffreddamento intelligente?

Il ventilatore regola automaticamente la sua velocità in base alla temperatura interna. In caso di surriscaldamento, la lampada si spegne e una spia LED rossa si accende; si riaccende dopo il raffreddamento.

Posso utilizzare accessori di altre marche?

Si consiglia di utilizzare solo accessori e riflettori Elinchrom originali. L'uso di accessori di terze parti può danneggiare l'apparecchio e annullare la garanzia.

Come montare un accessorio sulla baionetta?

Spegnere la lampada e scollegare il cavo. Ruotare l'anello di blocco in senso antiorario, inserire l'accessorio, ruotarlo in senso orario, quindi bloccare l'anello. Verificare che l'accessorio sia ben fissato.

Cosa fare se la lampada si spegne automaticamente?

È una protezione contro il surriscaldamento. Lasciare la torcia collegata: il ventilatore continua a raffreddare l'apparecchio. La lampada si riaccenderà automaticamente una volta che la temperatura sarà tornata normale.

Come pulire la Scanlite Halogen?

Usare un panno asciutto per rimuovere la polvere. Non usare mai acqua. Assicurarsi che le griglie di ventilazione non siano ostruite (es. da nastro adesivo).

Qual è la durata tipica della lampadina alogena?

La durata dipende dall'uso, ma le lampadine alogene sono progettate per durare diverse centinaia di ore. Sostituirle appena diventano nere o lampeggiano.

Posso utilizzare la Scanlite all'aperto?

Sì, ma proteggerla dall'umidità e assicurare una buona ventilazione. Evitare l'esposizione diretta al sole per evitare il surriscaldamento. Non utilizzarla vicino a materiali infiammabili.

Dove trovare i ricambi e le lampadine?

Contattare il distributore Elinchrom locale o visitare il sito www.elinchrom.com. Utilizzare solo ricambi originali Elinchrom per garantire sicurezza e corretto funzionamento.

MANUALE UTENTE Zoom Scanlite Halogen Elinchrom

Introduzione 32
Dichiarazione di conformità 33
Marchio CE 33
Smaltimento e riciclaggio 33
Caratteristiche 34
Norme di sicurezza per l'utente 34
Prima dell'uso 35
Funzionamento dello SCANLITE 36
Montaggio degli accessori 36
Accessori SCANLITE 37
Dati tecnici 38
Manutenzione 40
Attenzione 40
Garanzia 51

INTRODUZIONE

Caro Fotografo,

Grazie per aver acquistato lo SCANLITE ELINCHROM. Tutti i prodotti Elinchrom sono fabbricati con le tecnologie più avanzate. I componenti sono stati accuratamente selezionati per assicurare la miglior qualità e l'apparecchiatura è stata sottoposta a numerosi controlli sia durante che dopo la produzione. Siamo certi che questo prodotto potrà garantirLe un servizio affidabile per molti anni.

Si prega di leggere attentamente le istruzioni prima dell'uso, per garantire la massima sicurezza e sfruttare al meglio i numerosi vantaggi del prodotto.

II team Elinchrom

Si prega di leggere attentamente le note al presente manuale...

In questo manuale possono comparire immagini di prodotti corredati da accessori che non sono forniti di serie con i set o i singoli articoli della gamma.

Le configurazioni dei set e dei singoli articoli Elinchrom possono variare senza preavviso e a seconda dei paesi.

Per le configurazioni effettive, consultare www.elinchrom.com.

Per maggiori dettagli, aggiornamenti, news o novità sui sistemi Elinchrom, visitare regolarmente il sito web Elinchrom. Nella sezione “Support”, è possibile scaricare le guide all'uso e le specifiche tecniche più aggiornate.

I dati tecnici, le caratteristiche e le funzioni dei flash, degli accessori e del sistema EL-Skyport Elinchrom possono essere modificati senza preavviso.

I valori indicati possono variare a seconda delle diverse tolleranze dei componenti utilizzati o degli strumenti di misura.

Le caratteristiche tecniche dei prodotti sono suscettibili di modifiche senza preavviso. Si declina qualsiasi responsabilità per eventuali errori di stampa.

DICHIARAZIONE DI CONFORMITÀ

La presente apparecchiatura è conforme alla Parte 15 delle norme della Federal Communication Commission (FCC) degli Stati Uniti. Il funzionamento è soggetto alle due condizioni seguenti:

1. il dispositivo non deve causare interferenze dannose;
2. il dispositivo deve essere in grado di tollerare qualsiasi interferenza passiva, comprese quelle che possono causare un funzionamento indesiderato.

Nome del prodotto: SCANLITE Halogen

Marchio commerciale: ELINCHROM

Numero del modello: 20998

Nome dell'azienda produttrice: Elinchrom S.A. Av. De Longemalle 11 CH - 1020 Renens / Switzerland

Tel: [phone]

Fax: [phone]

E-Mail: [e-mail]

ELINCHROM dichiara che l'apparecchiatura contraddistinta dal nome commerciale e dal nome del modello sopra indicati è stata testata in conformità alla vigente normativa FCC e che sono state adottate e attuate tutte le misure necessarie al fine di garantire che tutti gli esemplari della suddetta apparecchiatura continuino a essere conformi ai requisiti FCC.

MARCHIO CE

L'apparecchiatura fornita è conforme ai requisiti delle direttive EMC 2004/108/CE sulla compatibilità elettromagnetica e 2006/95/CE sui dispositivi a bassa tensione.

La presente apparecchiatura è stata realizzata in conformità ai più elevati standard di produzione utilizzando materiali che possono essere riciclati o smaltiti senza arrecare danno all'ambiente. L'apparecchiatura può essere resa al produttore per il riciclaggio dopo l'uso, a condizione che venga restituita in condizioni compatibili con il normale utilizzo. Eventuali componenti non riciclabili saranno smaltiti con modalità a basso impatto ambientale.

Per qualsiasi domanda relativa alle modalità di smaltimento, si prega di contattare la filiale o il distributore ELINCHROM più vicino (consultare il nostro sito web per l'elenco completo di tutti i distributori ELINCHROM nei vari paesi del mondo).

Manuale d'uso

CARATTERISTICHE

• NOVITÀ: Funzione ZOOM per la lampada alogena
- La funzione ZOOM è accessibile da entrambi i lati del corpo della torcia
• Angolo ZOOM da 20° a 50°, con riflettore da 21 cm // 26141
• Per lampade alogene da 300 - 650 W
• NOVITÀ: Calotta di protezione in vetro inclusa
- Interruttore on/off della lampada alogena.
• NOVITÀ: Attacco centrale per ombrello (7 mm)
- Innesto universale per ombrelli di altre misure
- NOVITÀ: Sistema di raffreddamento intelligente con ventola a bassa rumorosità; il sistema elettronico aumenta o diminuisce la velocità della ventola in base alla temperatura interna della torcia
• Impugnatura grande in gomma
• Scocca piccola, robusta e leggera

NORME DI SICUREZZA PER L'UTENTE UTILIZZO IN ESTERNI, IN STUDIO E GENERALE

L'illuminatore alogeno SCANLITE è una sorgente luminosa potente. Si prega quindi di prestare la massima attenzione agli eventuali pericoli o inconvenienti che potrebbe causare a terzi (specie i bambini).

• Tenere possibilmente l'illuminatore fuori dalla portata di persone non autorizzate.
• Non utilizzare in aree ad accesso limitato (es., ospedali: chiedere sempre l'autorizzazione preventiva).
• Non utilizzare vicino a materiali infiammabili / esplosivi. Mantenere una distanza minima di 1 m dagli altri oggetti.
• L'illuminatore e gli accessori tendono a surriscaldarsi durante e dopo l'uso! Per evitare danni fisici, maneggiare con un panno isolante o attendere fino a che i componenti si siano raffreddati.
• Non direzionare mai la luce negli occhi di un soggetto senza preavviso. Un utilizzo ravvicinato può causare danni alla vista.
• Proteggere lo SCANLITE durante l'utilizzo in condizioni umide, ma assicurare una ventilazione adeguata per il raffreddamento!
• Acclimatazione: se l'illuminatore è stato esposto a temperature molto basse o se se vi è stata un'esposizione improvvisa ad aria calda o umida, si possono verificare condense e malfunzionamenti.
• Evitare l'esposizione alla luce diretta del sole, che può surriscaldare la torcia.

• Non aprire l'illuminatore. In caso di danni o malfunzionamenti, contattare il Centro Assistenza Elinchrom.

• Le lampade alogene possono generare una pressione elevata durante l'uso. Con lampade alogene obsolete e fusibili inadatti possono verificarsi esplosioni. Per tale ragione, la lampada è coperta da una calotta in vetro.

• Le custodie, le calotte in vetro e i cavi danneggiati devono essere immediatamente sostituiti dall'assistenza.

INFORMAZIONI DI SICUREZZA PER GLI ACCESSORI

• Gli ombrelli e i softbox Rotalux sono utilizzabili solo con lampade alogene da 300 W.
- I riflettori metallici sono utilizzabili con le lampade alogene da 600 W, ad eccezione dei riflettori piccoli o stretti (es. snoot) e delle griglie dei riflettori, che si possono danneggiare o bruciare a causa del calore eccessivo emesso dalla lampada alogena.
- Spegnere lo SCANLITE se non lo si utilizza.
- Verificare che il sistema di ventilazione dello SCANLITE funzioni correttamente.
- Il prodotto non è garantito dai danni provocati da un utilizzo improprio o dal calore eccessivo.

PRIMA DELL'USO

• Prima di montare la lampada alogena, assicurarsi che lo SCANLITE sia spento e scollegato dalla presa di alimentazione elettrica.
• Verificare che la tensione della lampada alogena e il fusibile siano compatibili con la tensione di rete (110 V o 230 V)
• Assicurarsi che lo SCANLITE sia in condizioni idonee all'uso. Non utilizzare lo SCANLITE se il cavo, la ventola o la scocca mostrano segni di danni.

ATTENZIONE

• Prima di sostituire le lampade alogene o gli accessori, spegnere sempre lo SCANLITE e attendere fino a che si sia completamente raffreddato. N.B.: per un raffreddamento più rapido della lampada alogena dello SCANLITE, spegnere la lampada con l'interruttore ON/OFF sulla sommità della torcia. Attendere almeno 5 minuti prima di scollegare la spina di alimentazione per consentire alla ventola di completare il raffreddamento.

- Temperatura ambiente durante l'uso: min. -20 °C - max. 35 °C

COMPATIBILITÀ CON PRODOTTI DI ALTRE MARCHE

Utilizzare solo accessori e riflettori originali Elinchrom. La garanzia non copre i danni causati da accessori e riflettori di altre marche.

Manuale d'uso

INTERRUTTORE ON/OFF E SPINA DI ALIMENTAZIONE

Prima di collegare la spina di alimentazione alla presa di rete, verificare che l'interruttore On/Off sia in posizione di "Off" (spento): il segno "0" deve essere visibile sull'interruttore (onde evitare archi elettrici durante l'inserimento della spina nella presa).

Quindi collegare il cavo di alimentazione alla presa di rete => la ventola gira e il sistema di raffreddamento è in funzione.

Accendere la lampada alogena e azionare l'interruttore On/Off portandolo in posizione di "On" (acceso).

Dopo aver utilizzato lo SCANLITE, spegnere la lampada alogena, ma prima di scollegare la presa di alimentazione attendere che la ventola abbia completato il raffreddamento dell'illuminatore.

RAFFREDDAMENTO CON VENTOLA INTELLIGENTE E PROTEZIONE DAL SURRISCALDAMENTO

La velocità della ventola è controllata elettronicamente. Vicino all'interruttore On/Off è posizionato un piccolo LED, che si accende in caso di surriscaldamento. Il dispositivo di protezione dal surriscaldamento spegne la lampada alogena al raggiungimento di una temperatura interna elevata. Dopo il raffreddamento, la lampada alogena si accende automaticamente e il LED rosso si spegne.

MONTAGGIO DEGLI ACCESSORI

1. Spegnere sempre l'illuminatore prima di collegare gli accessori.
2. Scollegare il cavo di alimentazione.
3. Montare la torcia SCANLITE su un treppiede e bloccare la vite di sicurezza.
4. Posizionare l'anello di bloccaggio della baionetta del riflettore su "OPEN" ruotandolo in senso antiorario.
5. Inserire l'accessorio e ruotarlo in senso orario fino a udire uno scatto.
6. Ruotare l'anello di bloccaggio in senso orario per chiudere la baionetta (fare riferimento al segno bianco sull'anello della baionetta).
7. Controllare che il riflettore sia fissato correttamente.
8. Ricollegare il cavo di alimentazione e accendere l'illuminatore.

ACCESSORI SCANLITE

LAMPADE ALOGENE:

Alogena GX 6.35 300 W / 230 V // 23022

Alogena GX 6.35 300 W / 110 V // 23030

Alogena GX 6.35 650 W / 230 V // 23005

Alogena GX 6.35 650 W / 110 V // 23027

CALOTTE IN VETRO

Calotta in vetro, trasparente (configurazione standard) // 24918

Calotta in vetro, satinata // 24919

DATI TECNICI: SCANLITE
SCANLITE HALOGEN	650 W 300 W
Tensione 230	V 110 V 230 V 110 V
Diaframma a 2 m, 100 ISO / 1/30 s / riflettore HP (26137), posizione Zoom 0	11 8.0	710 8.0 5.6		710
Illuminamento (lux)	12500 9500	8500 5500
Flusso luminoso (lumen)	20000 2000	0 9600 8100
Multitensione Le	torce SCANLITE sono collegabili a una rete elettrica da 110 V o 230 V. Verificare solo che la lampada alogena e il fusibile siano utilizzati alla tensione corretta!
Temperatura del colore	3200 K
Calotta in vetro TRASPARENTE	24918
Calotta in vetro SATINATA	24919
Lampada pilota 230 V	Configurazione standard: Alogena GX 6.35 300 W / 230 V // 23022
Lampada pilota 110 V	Configurazione standard: Alogena GX 6.35 300 W / 110 V // 23030
Comandi Lampada pilota On/Off
Raffreddamento a ventola intelligente	La velocità della ventola è controllata elettronicamente in funzione della temperatura. Il dispositivo di protezione dal surriscaldamento spegne la lampada alogena al raggiungimento di una temperatura interna elevata. Dopo il raffreddamento, la lampada alogena si riaccende automaticamente.
Accessori inclusi	Cavo di alimentazione, calotta in vetro trasparente, lampada alogena da 300 W /650 W, fusibili, funzione ZOOM, supporto per ombrello, baionetta di fissaggio del riflettore
Adattatore per treppiede	Standard 5/8”
Dimensioni L x P x A (mm)	245 x 155 x 205 (con coperchio protettivo)240 x 155 x 205 (con calotta in vetro)
Peso (kg) 1,2 kg (con coperchio protettivo, calotta in vetro e lampada alogena)
Codice per l'ordinazione	20998

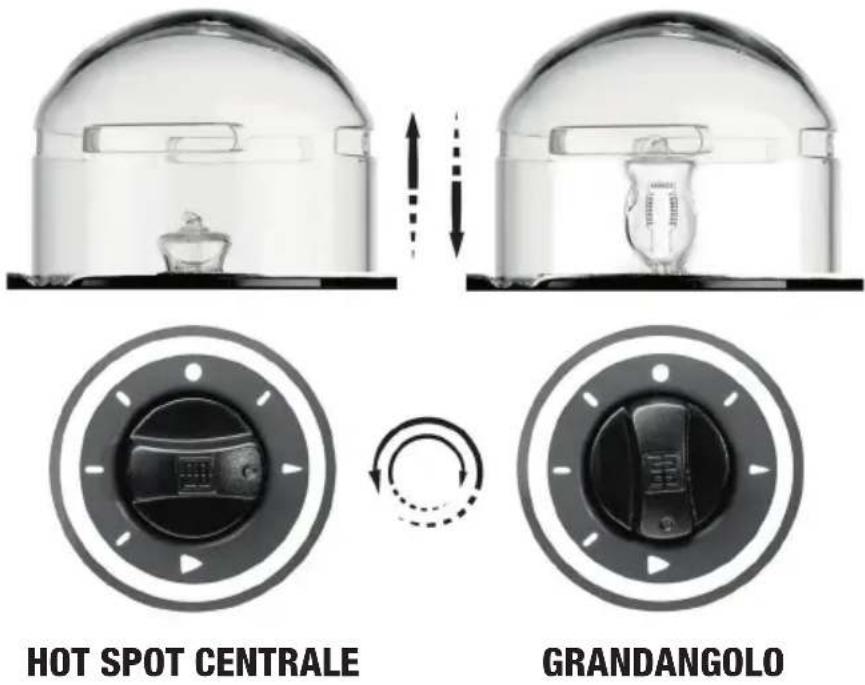

TABELLA ZOOM RIFLETTORI

RIFLETTORE ∅	CODICE EL	HOT SPOT CENTRALE	GRANDANGOLO
Riflettore Maxi Spot 29° 40 cm 26149 5° 6°
Riflettore HP 48° 26 cm 26137 22° 40°

LAMPADE/FUSIBILI SCANLITE HALOGEN

LAMPADA ALOGENA FUSIBILE
WATT VOLT CODICE CORRENTE				TEMPO DI INTERVENTO	CODICE (10 PCS)
150W 230VAC 23032 2 A		Rapido «F» 19032
200W 230VAC 23034 2 A		Rapido «F» 19032
300W 230VAC 23022		2.5 A	Rapido «F»	19033
500 W	230VAC	(*)	5 A	Rapido «F»	19036
650 W	230VAC 230	05 5 A Rapido	«F» 19036
150W 120VAC 23031 2 A		Rapido «F» 19032
200W 120VAC (*)		2 A Rapido «F»		19032
300W 120VAC 23030 5 A		Rapido «F» 19036
500 W	120VAC	(*)	10 A	Rapido «F»	19038
650 W	120VAC	23027	10 A	Rapido «F»	19038

(*) non disponibile da Elinchrom

Manuale d'uso

MANUTENZIONE

Le torce SCANLITE richiedono una scarsissima manutenzione. Per assicurare un funzionamento sicuro, controllare regolarmente le voci seguenti prima di collegare la torcia all'alimentazione di rete:

• Assicurarsi che la lampada alogena e la calotta in vetro siano correttamente inserite.
• Non utilizzare acqua per rimuovere la polvere e le impurità.
• Le griglie di ventilazione devono essere pulite e libere da nastri di tenuta, ecc.
- Quando la torcia SCANLITE è collegata all'alimentazione, verificare che la ventola di raffreddamento sia in funzione.

ATTENZIONE:

Non aprire mai alcun componente dell'apparecchio. La torcia SCANLITE non può essere sottoposta a manutenzione da parte dell'utente e sussiste il pericolo dell'alta tensione. In caso di problemi, contattare i responsabili dell'assistenza Elinchrom.

CONTROLLI PERIODICI

Le norme di sicurezza vigenti a livello nazionale richiedono un controllo frequente delle apparecchiature elettriche. La torcia SCANLITE deve essere controllata una volta all'anno. Questo controllo non ne garantisce solo la sicurezza, ma ne preserva anche il valore economico.

RESTITUZIONE AL SERVIZIO ASSISTENZA

Per una protezione ottimale del prodotto in caso di restituzione al servizio assistenza, si raccomanda di conservarne l'imballaggio originale.

VENDITA / ASSISTENZA / NOLEGGIO

Per la vendita e l'assistenza, contattare il proprio distributore Elinchrom di zona. Per maggiori informazioni, contatti e supporto, vedere alla sezione "Distributors" del sito www.elinchrom.com.

ÍNDICE

Questo prodotto ELINCHROM sarà riparato gratuitamente da un agente della casa produttrice se durante un periodo di 24 mesi dalla data dell'acquisto il suo funzionamento è danneggiato da un difetto di fabbricazione o di materiale. Il prodotto difettoso dovrà essere inviato immediatamente a un centro autorizzato o ad un rappresentante ELINCHROM. Questa garanzia non si applica ad apparecchiature usate in modo non conforme, che sono state smontate, su cui hanno operato o che sono state riparate da personale non appartenente alla rete di distribuzione ELINCHROM. Parimenti essa non copre lampadine per flash, lampade e il normale ammortamento dei condensatori. Non ci si assume la responsabilità di danni derivanti da un funzionamento insoddisfacente dell'apparecchio come pellicole rovinate o spese similari.

Per favore registrare il suo prodotto Elinchrom in linea sul sito:
