BEDIENUNGSANLEITUNG Babycom 268 SWISSVOICE

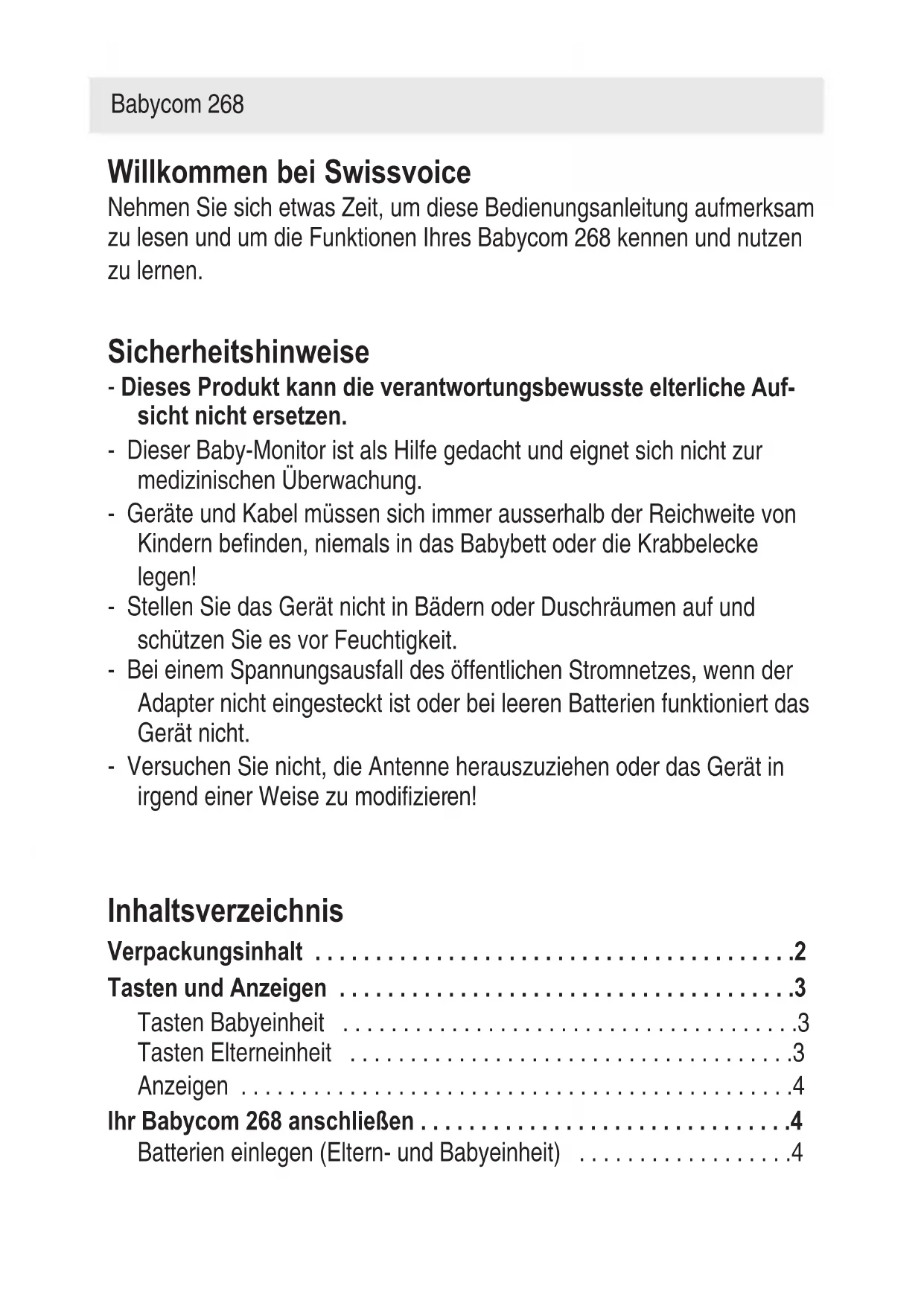

• Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite U1Willkommen bei Swissvoice Nehmen Sie sich etwas Zeit, um diese Bedienungsanleitung aufmerksam zu lesen und um die Funktionen Ihres Babycom 268 kennen und nutzen zu lernen. Sicherheitshinweise - Dieses Produkt kann die verantwortungsbewusste elterliche Auf- sicht nicht ersetzen. - Dieser Baby-Monitor ist als Hilfe gedacht und eignet sich nicht zur medizinischen Überwachung. - Geräte und Kabel müssen sich immer ausserhalb der Reichweite von Kindern befinden, niemals in das Babybett oder die Krabbelecke legen! - Stellen Sie das Gerät nicht in Bädern oder Duschräumen auf und schützen Sie es vor Feuchtigkeit. - Bei einem Spannungsausfall des öffentlichen Stromnetzes, wenn der Adapter nicht eingesteckt ist oder bei leeren Batterien funktioniert das Gerät nicht. - Versuchen Sie nicht, die Antenne herauszuziehen oder das Gerät in irgend einer Weise zu modifizier en! Babycom 268 Inhaltsverzeichnis Verpackungsinhalt p. 2
• Tasten und Anzeigen p. 3
• Tasten Babyeinheit p. 3
• Tasten Elterneinheit p. 3
• Anzeigen p. 4
• Ihr Babycom 268 anschließen p. 4
• Batterien einlegen (Eltern- und Babyeinheit) Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite BBabycom 268 p. 4

• Hinweise zum Gebrauch von Akkus p. 4
• Erstladung der Batterien / Adapter anschliessen p. 5
• Ladeanzeigen p. 6
• Batterien aufladen p. 6
• Test vor Inbetriebnahme p. 7
• Sendeleistung der Babyeinheit / Empfangsleistung der Elterneinheit testen p. 7
• Sendeleistung der Babyeinheit testen p. 7
• Empfangsleistung der Elterneinheit testen p. 7
• Einstellungen p. 8
• Lautstärke einstellen p. 8
• CTCSS-Code einstellen p. 8
• Sensibilität einstellen (nur Babyeinheit) p. 9
• Tastensperre ein-ausschalten p. 10
• Bedienung p. 10
• Alarm Ausser Reichweite (nur auf Elterneinheit) p. 10
• Mit Babyeinheit sprechen (von Elterneinheit aus) p. 10
• Signalton senden p. 11
• Störung und Selbsthilfe bei der Fehlersuche p. 11
• Anhang p. 12
• Pflege p. 12
• Entsorgungshinweis (Umweltschutz) p. 13
• Batterien-/Akku-Entsorgung p. 13
• Garantiebestimmungen p. 13
• Zulassung und Konformität Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 1Babycom 268 p. 14

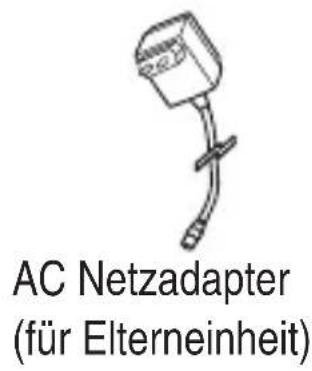

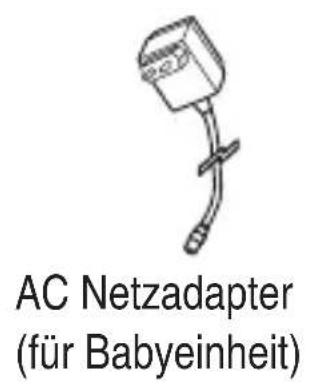

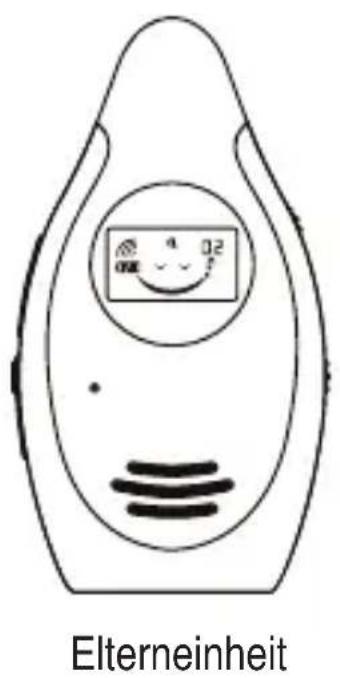

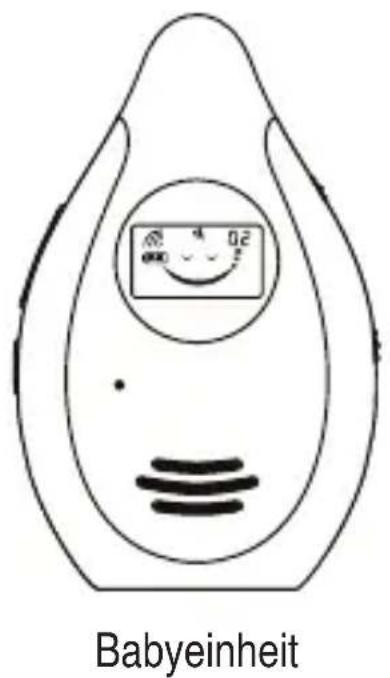

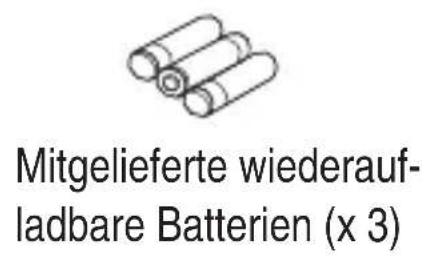

AC Netzadapter (für Elterneinheit) AC Netzadapter (für Babyeinheit) Mitgelieferte wiederauf- ladbare Batterien (x 3) Elterneinheit Babyeinheit Verpackungsinhalt Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 2Babycom 268

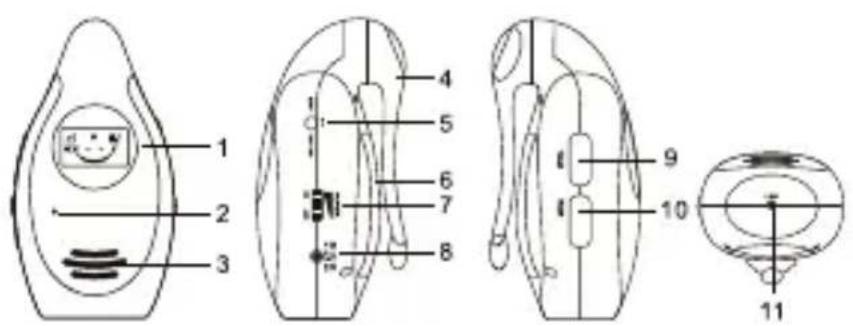

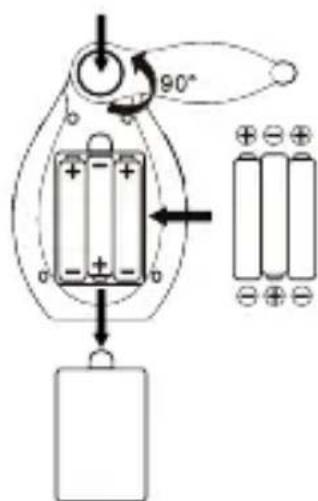

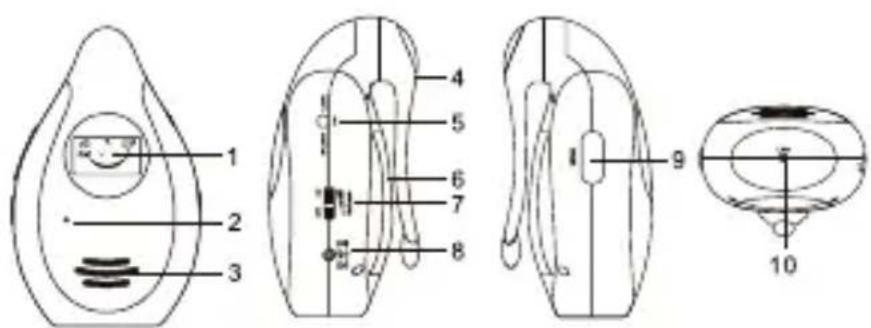

Tasten und Anzeigen Tasten Babyeinheit Tasten Elterneinheit 1 LCD Anzeige 2 Mikrofon 3 Lautpsprecher 4 Gürtelclip 5 Tastensperre ein/aus 6 Batteriefach 7 ON/OFF / Lautstärkeregler 8 AC/DC-Anschlussbuchse 9 Taste PAGE 10 Taste LINK 1 LCD Anzeige 2 Mikrofon 3 Lautpsprecher 4 Gürtelclip 5 Tastensperre ein/aus 6 Batteriefach 7 ON/OFF / Lautstärkeregler 8 AC/DC-Anschlussbuchse 9 Taste TALK 10 Taste PAGE 11 Taste LINK Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 3Anzeigen Alarmsymbol Ausser Reichweite Symbol Baby schläft: kein Signal / Standby-Betrieb Symbol Ladezustand Batterien Geladen Fast leer: Sie müssen die Batterien aufladen Leer (blinkende Anzeige): Sie müssen die Batterien auf- laden Symbol Baby ruft: die Anzeige wechselt ständig Ihr Babycom 268 anschließen Batterien einlegen (Eltern- und Babyeinheit) - Das Gerät muss ausgeschaltet sein. Drü- cken Sie auf die Taste auf dem Gürtelclip und drehen Sie ihn um 90° nach rechts oder links. - Öffnen Sie das Batteriefach. - Legen Sie die mitgelieferten AAA Batterien in das Gerät ein (Polarität beachten). - Schliessen Sie das Batteriefach. Hinweise zum Gebrauch von Akkus Verwenden Sie nur die Original-Akkus (3 x NiMH, AAA, 1.2 V 600 mAh) und die Original-Netzadapter (7.5 V DC, 600 mA) für Ihr Babycom 268. Babycom 268

Hinweis: Der Einsatz anderer Akku-Typen oder von nicht wiederaufladbaren Batterien / Primärzellen kann gefährlich sein und zusätzlich zu Funktionsstörungen bzw. Beschädigungen des Gerätes führen. Die Batterien nicht kurzschließen (gefährlich). Vermeiden Sie besonders versehentliche Kurzschlüsse bei Lagerung und Transport durch z. B. Schlüsselbund, Metallplatten oder Ähnliches und achten Sie darauf, dass die Batterien nicht mit fetthaltigen Stoffen in Ver- bindung kommen. Batterien deshalb außerhalb des Gerätes nur in isolierender Verpackung aufbewahren. Vermeiden Sie ebenso die Berührung der Kontakte mit fettigen Teilen. Batterien werden während des Aufladens warm; dies ist ein normaler und ungefähr- licher Vorgang. Erstladung der Batterien / Adapter anschliessen - Bei Auslieferung des Gerätes sind die Batterien noch nicht geladen. - Um die Batterien zu laden, stecken Sie die mitgelieferten Adapter in die AC/DC-Anschlussbuchsen an der Eltern- und Babyeinheit. - Stecken Sie die Adapter anschliessend in eine Stromsteckdose. Der Ladevorgang beginnt. Die Ladezeit der Akkus beträgt ca. 8 Stunden (erste Ladung). Hinweis: - Die mitgelieferten Adapter wurden speziell für dieses Gerät entwickelt. Sie dürfen nicht für andere Geräte verwendet werden. Verwenden Sie niemals andere Adapter für Ihr Babycom 268. - Nicht wiederaufladbare Batterien dürfen nicht geladen werden. - Wir empfehlen Ihnen die Geräte auszuschalten bevor Sie die Adapter ein- oder ausstecken. - Wenn die Geräte während längerer Zeit nicht in Gebrauch sind, ste- cken Sie die Adapter aus. Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 5Babycom 268

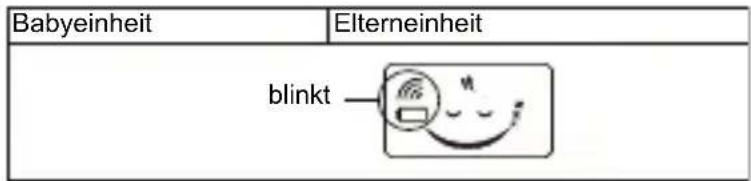

Ladeanzeigen Batterien aufladen Wenn die Batterien fast leer sind, zeigt das Display: Sie müssen innerhalb der nächsten 5 Minuten die Batterien aufladen. Nach diesem Zeitraum stellt das Gerät automatisch ab. Hinweis: - Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden. - Entfernen Sie leere Batterien, sie könnten auslaufen und das Gerät beschädigen. - Auf der Babyeinheit ertönt kein Alarmton, wenn die Batterien leer sind! Das Batteriesymbol erscheint und blinkt. Ladevorgang (Gerät ist eingeschaltet) Ladevorgang (Gerät ist ausgeschaltet) Vollständig geladen (Gerät ist eingeschaltet) Vollständig geladen (Gerät ist ausgeschaltet) Das Batteriesymbol erscheint und blinkt. Das Batteriesymbol ist voll und hört auf zu blinken. oder oder Das Batteriesymbol ist voll und hört auf zu blinken. Babyeinheit blinkt Elterneinheit Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 6Babycom 268

Test vor Inbetriebnahme Sendeleistung der Babyeinheit / Empfangsleistung der Elterneinheit testen - Stellen Sie die Geräte in die Räume, in denen Sie sie betreiben wollen. - Schalten Sie die Geräte ein: Schieben Sie den Schalter ON/OFF auf Position ON. Sie hören ein Klicken, das Gerät ist eingeschaltet. Sendeleistung der Babyeinheit testen - Stellen Sie auf der Babyeinheit mit dem Sensibilitätsschalter die gewünschte Empfindlichkeit ein. - Sobald die Babyeinheit ein Signal sendet, zeigt das Display: - Wenn die Babyeinheit auf Standby ist, zeigt das Display: Empfangsleistung der Elterneinheit testen - Stellen Sie auf der Elterneinheit mit dem Lautstärkeregler die gewünschte Lautstärke ein. Die Elterneinheit ist bereit zum Empfang. - Sobald die Elterneinheit ein Signal empfängt, zeigt das Display: - Wenn die Elterneinheit auf Standby ist, zeigt das Display: Ständig wechselnde Displayanzeigen. Ständig wechselnde Displayanzeigen. Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 7Babycom 268

Hinweis: - Sollten störende Geräusche auf Grund von Interferenzen auf den Geräten ertönen (Rauschen, Brummen) ändern Sie den CTCSS-Code der Eltern- und Babyeinheit. Siehe Kapitel „CTCSS-Code einstellen“. - Testen Sie den Empfang der Elterneinheit vor Gebrauch und jedes Mal, wenn Sie die Babyeinheit umplatzieren. - Stellen Sie die Babyeinheit mit mindestens 1 Meter Entfernung vom Baby auf. - Die maximale Reichweite zwischen Eltern- und Babyeinheit beträgt 300 Meter. Einstellungen Lautstärke einstellen Stellen Sie mit dem Lautstärkeregler die gewünschte Lautstärke ein (nach oben schieben = Lautstärke erhöhen / nach unten schieben = Laut- stärke verringern). CTCSS-Code einstellen Für eine geschütztere Privatsphäre stehen Ihnen 65'000 CTCSS-Codes zur Verfügung: Der Empfänger (Elterneinheit) schaltet sich nur ein, wenn sie ein Signal vom eigenen Sender (Babyeinheit) empfängt. Es ist des- halb unerlässlich auf der Eltern- und der Babyeinheit denselben CTCSS- Code einzustellen, damit die beiden Geräte kommunizieren können. CTCSS-Code ändern: - Versichern Sie sich, dass die Geräte eingeschaltet sind. - Drücken Sie auf die Taste LINK auf der Unterseite der Geräte (benutzen Sie dazu einen spitzen Gegenstand, z.B. Stift). Die Geräte beginnen automatisch mit der Suche nach einem neuen gemein- samen Code. Das Display zeigt: Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 8Babycom 268

Hinweis: - Bei der ersten Inbetriebnahme brauchen Sie den CTCSS-Code nicht einzustellen: Sobald Sie die Eltern-/Babyeinheit einschalten, suchen die Geräte automatisch nach einem gemeinsamen Code. - Wenn Sie die Adapter zur Stromversorgung benutzen, schliessen Sie diese zuerst an, schalten Sie danach die Geräte ein und ändern Sie erst danach den CTCSS-Code. Sensibilität einstellen (nur Babyeinheit) Stellen Sie das gewünschte Empfindlichkeitsniveau ein indem Sie den schwarzen Schalter auf dem Batteriefach der Babyeinheit ver- schieben: - nach oben: (Position HI) = hohe Empfindlichkeit (Geräusche in einem Umkreis von 2-6 m werden empfangen) - nach unten: (Position LO) = mittlere Empfindlichkeit (Geräusche in einem Umkreis von 1-2 m werden empfangen). Automatisches Scannen des korrespon- dierenden Codes Der korrespon- dierende Code wurde erfolg- reich gescannt Der korrespon- dierende Code wurde nicht erfolgreich gescannt Elterneinheit: Blinkt Elterneinheit: Blinkt weiterhin Babyeinheit: Blinkt weiterhin Blinkt oder Babyeinheit: Babyeinheit und Elterneinheit: ständig wechselnde Displayanzeigen Normalstatus Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 9Babycom 268

Tastensperre ein-ausschalten Um die Tastensperre einzuschalten, stellen Sie den Schalter Tasten- sperre , der sich auf der rechten Seite des Gerätes befindet, auf Position LOCK. Um die Tastensperre auszuschalten, stellen Sie den Schalter Tasten- sperre , der sich auf der rechten Seite des Gerätes befindet, auf Position UNLOCK. Bedienung Alarm Ausser Reichweite (nur auf Elterneinheit) Die maximale Reichweite zwischen Eltern- und Babyeinheit beträgt ungefähr 300 Meter. Wird die Reichweite überschritten zeigt das Display: Hinweis : Wenn sich die Geräte ausser Reichweite befinden, funktionieren die Tasten TALK und PAGE nicht. Mit Babyeinheit sprechen (von Elterneinheit aus) - Drücken Sie die Taste TALK auf der linken Seite der Elterneinheit. Halten Sie die Taste gedrückt solange Sie ins Mikrofon sprechen. - Lassen Sie die Taste TALK wieder los um zum normalen Empfangs- betrieb zurückzukehren. Hinweis: Solange die Taste TALK gedrückt wird, kann die Elterneinheit keine Sig- nale von der Babyeinheit empfangen. Elterneinheit: Blinkt Blinkt Babyeinheit: Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 10Babycom 268

Signalton senden Die beiden Geräte können einander einen Signalton senden: - Drücken Sie die Taste PAGE auf der linken Seite der Eltern-/Babyein- heit um das andere Gerät zu rufen. - Ein Klingelton ertönt auf dem gerufenen Gerät (3 Beeps) Störung und Selbsthilfe bei der Fehlersuche Nicht bei jeder Störung muss es sich um einen Defekt an Ihrem Babycom 268 handeln: Keine Speisung - Gerät ist ausgeschaltet. Schalten Sie es ein. - Überprüfen Sie, dass die Batterien korrekt eingelegt sind. - Wenn Sie die Adapter zur Stromversorgung benutzen, überprüfen Sie, dass sie eingeschaltet und korrekt angeschlossen sind. - Die Batterien sind leer. Laden Sie sie auf oder wechseln Sie sie aus. Mit Babyeinheit sprechen funktioniert nicht - Sensibilität auf Babyeinheit zu schwach. Erhöhen Sie sie. - Geräte sind ausser Reichweite. Verringern Sie den Abstand zwischen ihnen. - Prüfen Sie, dass die Taste TALK nicht gedrückt ist. - Prüfen Sie, dass die Tastensperre nicht eingeschaltet ist. - Prüfen Sie, dass die Eltern- und Babyeinheit auf den gleichen CTCSS-Code eingestellt sind. Signalton senden funktioniert nicht - Lautstärke auf Elterneinheit zu schwach. Erhöhen Sie die Lautstärke. - Sensibilität auf Babyeinheit zu schwach. Erhöhen Sie sie. - Geräte sind ausser Reichweite. Verringern Sie den Abstand zwischen ihnen. Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 11Babycom 268

- Prüfen Sie, dass die Taste TALK nicht gedrückt ist. - Prüfen Sie, dass die Tastensperre nicht eingeschaltet ist. - Prüfen Sie, dass die Eltern- und Babyeinheit auf den gleichen CTCSS-Code eingestellt sind. Empfang von Unterhaltungen/Geräuschen aus der Nachbarschaft - Signalstörung auf Grund eines anderen Babymonitors oder Schnurlos- Telefons auf dem gleichen CTCSS-Code. Stellen Sie Eltern- und Babyeinheit auf einen anderen CTCSS-Code ein. Störende Geräusche ertönen (Rauschen, Brummen) - Die Geräte sind zu nahe beieinander (weniger als 1 Meter Abstand). Vergrössern Sie den Abstand zwischen Eltern- und Babyeinheit. - Lautstärke auf Elterneinheit zu hoch. Verringern Sie die Lautstärke. - Die Batterien sind leer. Laden Sie sie auf oder wechseln Sie sie aus. Stromanzeige grün blinkt schnell, kein Senden/Empfangen - Die Batterien sind leer. Laden Sie sie auf oder wechseln Sie sie aus. Anhang Pflege Ihr Babycom 268 ist ein Produkt, das in Design und Ausführung hohen Ansprüchen genügt. Es sollte daher mit Sorgfalt behandelt werden. Zum Reinigen des Geräts wischen Sie das Gerät mit einem Antistatiktuch oder einem etwas angefeuchteten weichen Ledertuch ab, anschliessend mit einem trockenen Tuch. Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 12Babycom 268

Entsorgungshinweis (Umweltschutz) Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektro- nischer Geräte. Das Symbol am Produkt, in der Bedienungs- anleitung und/oder Verpackung zeigt dies an. Einige der Materialien des Produkts können wiederverwendet werden, wenn Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer Umgebung benötigen. Batterien-/Akku-Entsorgung Für alle verbrauchten Batterien und Akkus besteht eine gesetzliche Rück- gabepflicht; sie dürfen nicht über den Hausmüll entsorgt werden. Ent- sorgen Sie die Batterien/ Akkus entsprechend den behördlichen Auf- lagen. Führen Sie sie der Wiederverwertung zu. Die Batterien/Akkus werden recycelt, da sie z. B. Nickel - Cadmium (Ni - Cd), Blei (Pb), Cadmium (Cd) oder QuecksiIber (Hg) enthalten können. Die Batterien/Akkus sind mit Symbolen und ihrem Inhaltsstoff gekenn- zeichnet, z. B. : Garantiebestimmungen Auf Ihr Gerät wird Garantie ab Kaufdatum im Rahmen der gesetzlichen Bestimmungen des Landes, in dem Sie Ihr Gerät gekauft haben, gewährt. Zum Nachweis des Kaufdatums bewahren Sie bitte den Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 13Babycom 268

Kaufbeleg oder die durch die Verkaufsstelle komplett ausgefüllte Garan- tiekarte auf. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel, die auf Material- und Herstellungsfehlern beruhen, beseitigt. Die Garan- tieleistung erfolgt durch Reparatur oder Austausch des defekten Gerätes nach Wahl des Lieferanten. Von der Garantie ausgenommen sind Verbrauchsmaterialien (z. B. Akkuzelle), Mängel, die den Wert oder Gebrauch des Gerätes nur unerheblich beeinträchtigen, sowie Schäden, die auf unsachgemässen Gebrauch, auf Verschleiss oder auf Eingriffe durch Dritte, zurückzuführen sind. Eventuelle Folgeschäden, hervorgerufen durch die Nutzung, den Ausfall oder Mängel des Produktes, insbesondere jede Haftung für Ver- mögensschäden sind von dieser Garantie ausgeschlossen. Im Garantiefall wenden Sie sich bitte an die Verkaufsstelle, bei der Sie das Gerät gekauft haben. Zulassung und Konformität Dieser Baby-Monitor entspricht den grundlegenden Anforderungen der R&TTE Richtlinie 1999/5/EG über Funkanlagen und Telekommuni ka - tions endeinrichtungen und ist geeignet zum Anschluss und Betrieb in demjenigen Land, in welchem das Gerät verkauft wurde. Die Konformitätserklärung ist auf folgender Webseite abrufbar: www.swissvoice.net. Die Konformität des Geräts mit der obgenannten Richtlinie wird durch das CE-Zeichen bestätigt. Babycom 268 DE_090909:Babycom 143 09.09.09 13:28 Seite 14Babycom 268
