BEDIENUNGSANLEITUNG Babycom 143 SWISSVOICE

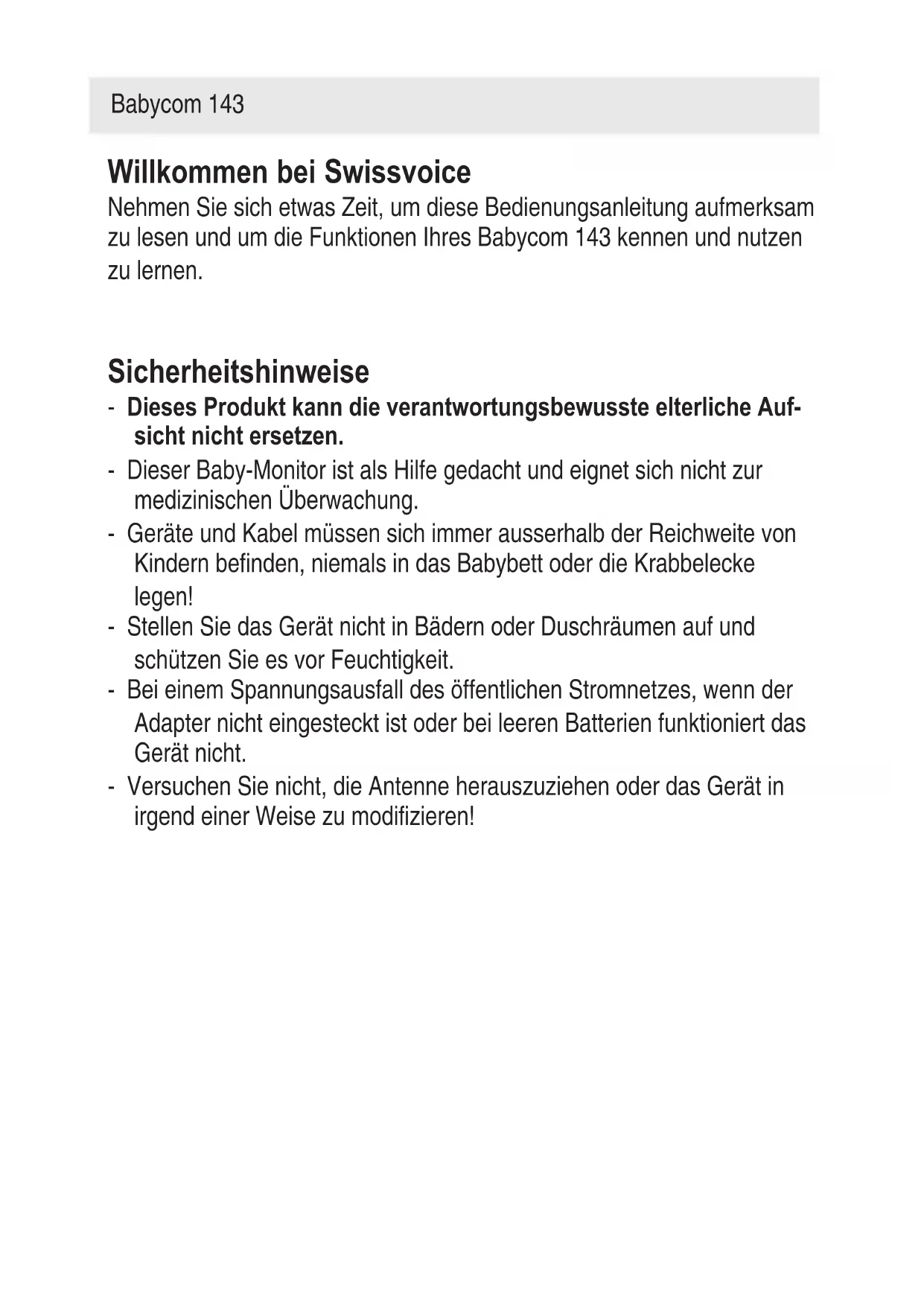

Baby Phone Babycom 143 Bedienungsanleitung Mode d’emploi Istruzioni per l’uso User manual Istrucciones Instrukcja ObsługiWillkommen bei Swissvoice Nehmen Sie sich etwas Zeit, um diese Bedienungsanleitung aufmerksam zu lesen und um die Funktionen Ihres Babycom 143 kennen und nutzen zu lernen. Sicherheitshinweise - Dieses Produkt kann die verantwortungsbewusste elterliche Auf- sicht nicht ersetzen. - Dieser Baby-Monitor ist als Hilfe gedacht und eignet sich nicht zur medizinischen Überwachung. - Geräte und Kabel müssen sich immer ausserhalb der Reichweite von Kindern befinden, niemals in das Babybett oder die Krabbelecke legen! - Stellen Sie das Gerät nicht in Bädern oder Duschräumen auf und schützen Sie es vor Feuchtigkeit. - Bei einem Spannungsausfall des öffentlichen Stromnetzes, wenn der Adapter nicht eingesteckt ist oder bei leeren Batterien funktioniert das Gerät nicht. - Versuchen Sie nicht, die Antenne herauszuziehen oder das Gerät in irgend einer Weise zu modifizieren! Babycom 143Babycom 143

• Inhaltsverzeichnis Verpackungsinhalt p. 2
• Tasten und Schalter p. 3
• Babyeinheit p. 3
• Elterneinheit p. 3
• Ihr Babycom 143 anschliessen p. 4
• Batterien einlegen (Eltern- und Babyeinheit) p. 4
• Hinweise zum Gebrauch von Akkus p. 4
• Erstladung der Batterien / Adapter anschliessen p. 5
• Farbtabelle Energieanzeige p. 5
• Batterien aufladen p. 6
• Test vor Inbetriebnahme p. 6
• Sendeleistung der Babyeinheit / Empfangsleistung der Elterneinheit testen p. 6
• Sendeleistung der Babyeinheit testen p. 7
• Empfangsleistung der Elterneinheit testen p. 7
• Einstellungen p. 8
• Ein-/Ausschalten p. 8
• Lautstärke einstellen p. 8
• Kanal einstellen p. 8
• CTCSS-Code einstellen p. 8
• Sensibilität einstellen (nur Babyeinheit) p. 9
• Störung und Selbsthilfe bei der Fehlersuche p. 10
• Anhang p. 11
• Pflege p. 11
• Entsorgungshinweis (Umweltschutz) p. 11
• Batterien-/Akku-Entsorgung p. 11
• Garantiebestimmungen p. 12

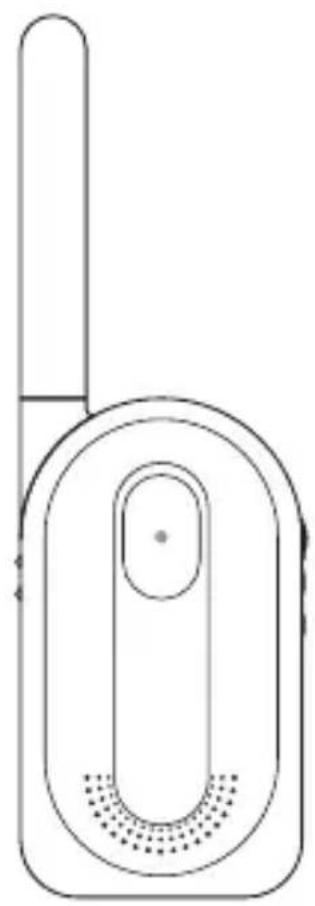

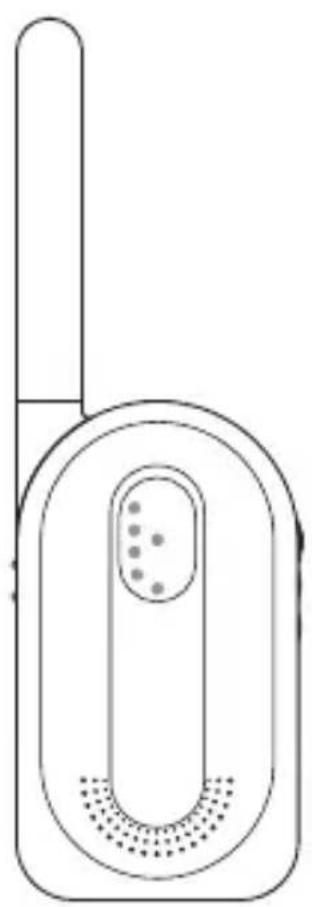

• Zulassung und Konformität Verpackungsinhalt Babycom 143 p. 12

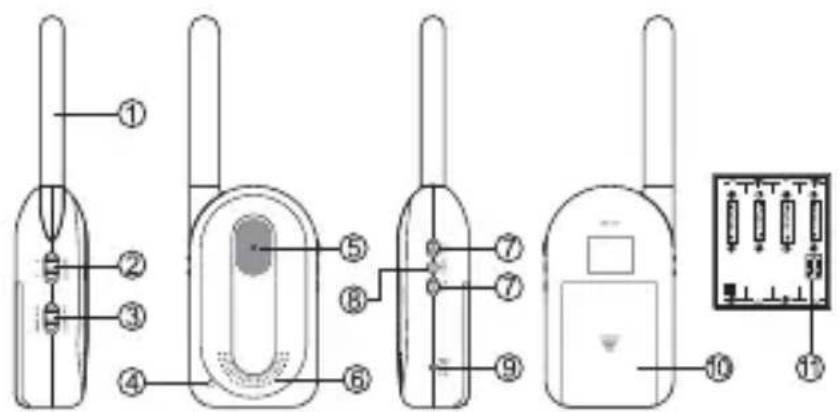

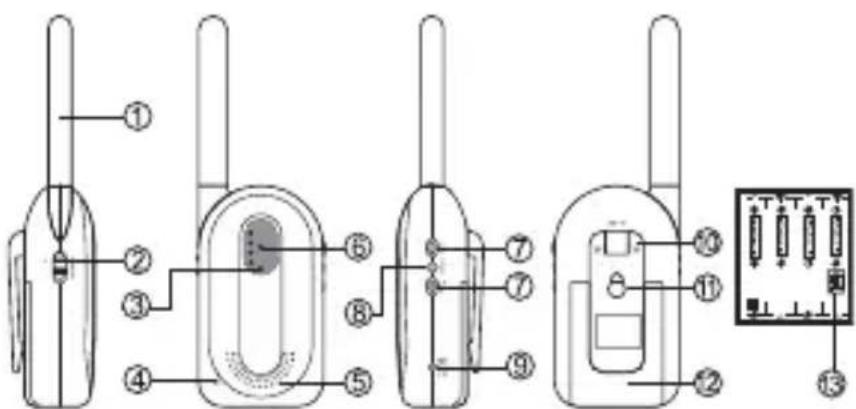

AC Netzadapter (für Elterneinheit) AC Netzadapter (für Babyeinheit) Mitgelieferte wiederauf - ladbare Batterien (x 4) Elterneinheit BabyeinheitTasten und Schalter Babyeinheit Elterneinheit Babycom 143

1 Antenne 2 Kanalschalter 3 Sensibilitätsschalter 4 Mikrofon 5 Energie-Anzeige 6 Lautsprecher 7 Lautstärkeregler 8 Power (Gerät ein-/ausschalten) 9 AC/DC-Anschlussbuchse 10 Batteriefach 11 Mikroschalter 1 Antenne 2 Kanalschalter 3 Anzeige Lautstärke-Intensität 4 Mikrofon 6 Lautsprecher 7 Energie-Anzeige 8 Lautstärkeregler 8 Power (Gerät ein-/ausschalten) 9 AC/DC-Anschlussbuchse 10 Gürtelclip 11 Wandmontage 12 Batteriefach 13 MikroschalterIhr Babycom 143 anschliessen Batterien einlegen (Eltern- und Babyeinheit) - Öffnen Sie das Batteriefach auf der Rückseite. - Legen Sie die mitgelieferten Batterien in das Gerät ein (Polarität beachten). - Schliessen Sie das Batteriefach. Hinweise zum Gebrauch von Akkus Verwenden Sie nur die Original-Akkus (4 x NiMH, AAA, 1.2 V 600 mAh) und die Original-Netzadapter (7.5 V DC, 600 mA) für Ihr Babycom 143. Hinweis: Der Einsatz anderer Akku-Typen oder von nicht wiederaufladbaren Batterien / Primärzellen kann gefährlich sein und zusätzlich zu Funktionsstörungen bzw. Beschädigungen des Gerätes führen. Die Batterien nicht kurzschliessen (gefährlich). Vermeiden Sie besonders versehentliche Kurzschlüsse bei Lagerung und Trans- port durch z. B. Schlüsselbund, Metallplatten oder Ähnliches und achten Sie darauf, dass die Batterien nicht mit fetthaltigen Stoffen in Verbindung kommen. Batterien deshalb ausserhalb des Gerätes nur in isolierender Verpackung aufbewahren. Vermeiden Sie ebenso die Berührung der Kontakte mit fettigen Teilen. Batterien werden während des Aufladens warm; dies ist ein normaler und ungefähr- licher Vorgang.

Babycom 143Erstladung der Batterien / Adapter anschliessen - Bei Auslieferung des Gerätes sind die Batterien noch nicht geladen. - Um die Batterien zu laden, stecken Sie die mitgelieferten Adapter in die AC/DC-Anschlussbuchsen an der Eltern- und Babyeinheit. - Stecken Sie die Adapter anschliessend in eine Stromsteckdose. Der Ladevorgang beginnt. Die Ladezeit der Akkus beträgt ca. 8 Stunden (erste Ladung). Hinweis: - Die mitgelieferten Adapter wurden speziell für dieses Gerät entwickelt. Sie dürfen nicht für andere Geräte verwendet werden. Verwenden Sie niemals andere Adapter für Ihr Babycom 143. - Nicht wiederaufladbare Batterien dürfen nicht geladen werden. - Wir empfehlen Ihnen die Geräte auszuschalten bevor Sie die Adapter ein- oder ausstecken. - Wenn die Geräte während längerer Zeit nicht in Gebrauch sind, ste- cken Sie die Adapter aus. Farbtabelle Energieanzeige Speisung Rot Grün Bernstein Batteriebetrieb (Batterien fast leer) X (blinkend) Batteriebetrieb (Batterien geladen) X Ausser Reichweite X Gerät ausgeschaltet X (blinkend) Gerät eingeschaltet Abwechselnd blinkend

Babycom 143Batterien aufladen Wenn die Batterien fast leer sind, blinkt die Energieanzeige auf der Elterneinheit rot und ein Alarmton (3 kurze Beeps) ertönt alle 3 Sekunden. Sie müssen innerhalb der nächsten 5 Minuten die Batterien aufladen. Nach diesem Zeitraum stellt das Gerät automatisch ab. Hinweis: - Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden. - Entfernen Sie leere Batterien, sie könnten auslaufen und das Gerät beschädigen. - Auf der Babyeinheit ertönt kein Alarmton, wenn die Batterien leer sind! Test vor Inbetriebnahme Sendeleistung der Babyeinheit / Empfangsleistung der Elterneinheit testen - Stellen Sie die Geräte in die Räume, in denen Sie sie betreiben wollen. - Schalten Sie die Geräte ein: Drücken Sie die Taste Power während ca. 2 Sekunden. Ein Bestätigungssignal ertönt und die Energie- anzeige leuchtet auf (grün = Batterien geladen). - Stellen Sie mit dem Kanalschalter die 2 Geräte (Eltern-/Babyeinheit) auf den gleichen Kanal ein (Kanal 1 oder 2). - Stellen Sie den gleichen CTCSS-Code für beide Geräte ein: Benutzen Sie einen spitzen Gegenstand (z. B. Stift) um den Mikroschalter zu betätigen und die CTCSS-Codes einzustellen (CTCSS-Code = System zur Bildung von Benutzergruppen mit derselben Frequenz). Sie haben 4 CTCSS-Kombinationen zur Verfügung, siehe Kapitel „Tabelle der CTCSS-Codes“. Babycom 143 6Sendeleistung der Babyeinheit testen - Stellen Sie auf der Babyeinheit mit dem Sensibilitätsschalter die gewünschte Empfindlichkeit ein. Die Anzeige der Lautstärke-Intensität schaltet sich ein (1 oder 2 Striche = schwaches Geräusch, 3 Striche = starkes Geräusch). Die Babyeinheit ist bereit zum Senden. - Sobald die Babyeinheit ein Signal sendet, schaltet sich die grüne Anzeige ein und leuchtet permanent. Wenn die Babyeinheit kein Sig- nal sendet, blinkt die grüne Anzeige, das Gerät ist auf Standby. Empfangsleistung der Elterneinheit testen - Stellen Sie mit den Tasten VOL+/VOL- auf der Elterneinheit die gewünschte Lautstärke ein. Die Elterneinheit ist bereit zum Empfang. - Sobald die Elterneinheit ein Signal empfängt, schaltet sich die grüne Anzeige ein und leuchtet permanent. Wenn die Elterneinheit kein Sig- nal empfängt, blinkt die grüne Anzeige, das Gerät ist auf Standby. Hinweis: - Sollten störende Geräusche auf Grund von Interferenzen auf den Geräten ertönen (Rauschen, Brummen) ändern Sie den CTCSS-Code der Eltern- und Babyeinheit. Siehe Kapitel „Tabelle der CTCSS- Codes“. - Testen Sie den Empfang der Elterneinheit vor Gebrauch und jedes Mal, wenn Sie die Babyeinheit umplatzieren. - Stellen Sie die Babyeinheit mit mindestens 1 Meter Entfernung vom Baby auf. - Die maximale Reichweite zwischen Eltern- und Babyeinheit beträgt 300 Meter. Babycom 143

Babycom 143 Einstellungen Ein-/Ausschalten - Um die Geräte einzuschalten: Drücken Sie die Taste Power während ca. 2 Sekunden. Ein Bestätigungssignal (2 kurze Beeps) ertönt und die Energieanzeige leuchtet auf (grün = Batterien geladen). - Um die Geräte auszuschalten: Drücken Sie die Taste Power während ca. 2 Sekunden. Ein Bestätigungssignal (1 kurzer Beep) ertönt, das Gerät ist ausgeschaltet. Lautstärke einstellen Stellen Sie mit den Tasten VOL+/VOL- die gewünschte Lautstärke ein. Sie haben 3 Lautstärkepegel zur Verfügung. Ein Kontrollsignal zur Über- prüfung der eingestellten Lautstärke ertönt, wenn das Gerät ein Signal empfängt. Kanal einstellen Stellen Sie mit dem Kanalschalter auf der linken Seite der Eltern-/Baby- einheit den gewünschten Kanal ein (Kanal 1 oder 2). Hinweis: Damit die Geräte zusammengeschaltet sind, müssen Sie unbedingt auf der Eltern- und der Babyeinheit denselben Kanal einstellen! CTCSS-Code einstellen Für eine geschütztere Privatsphäre stehen 4 CTCSS-Unterkanäle zur Verfügung: Der Empfänger (Elterneinheit) schaltet sich nur ein, wenn sie ein Signal vom eigenen Sender (Babyeinheit) empfängt. Es ist deshalb unerlässlich auf der Eltern- und der Babyeinheit denselben CTCSS-Code einstellen damit die beiden Geräte kommunizieren können.Stellen Sie mit dem Mikroschalter (rot), welcher sich im Batteriefach befindet, die CTCSS-Codes ein. Benutzen Sie einen spitzen Gegenstand (z. B. Stift) um ihn zu betätigen. Tabelle der CTCSS-Codes CTCSS Codes Schalter 1 Schalter 2 Code 1 Eingeschaltet Eingeschaltet Code 2 Eingeschaltet Ausgeschaltet Code 3 Ausgeschaltet Eingeschaltet Code 4 Ausgeschaltet Ausgeschaltet Sensibilität einstellen (nur Babyeinheit) Stellen Sie das gewünschte Empfindlichkeitsniveau ein indem Sie den Schalter auf der rechten Seite der Babyeinheit verschieben: - nach oben: (Position HIGH) = hohe Empfindlichkeit (Geräusche in einem Umkreis von 2 - 6 m werden empfangen) - nach unten: (Position NORM) = mittlere Empfindlichkeit (Geräusche in einem Umkreis von 1 - 2 m werden empfangen).

Babycom 14310 Babycom 143 Störung und Selbsthilfe bei der Fehlersuche Nicht bei jeder Störung muss es sich um einen Defekt an Ihrem Babycom 143 handeln: Keine Speisung - Gerät ist ausgeschaltet. Schalten Sie es ein. - Überprüfen Sie, ob die Batterien korrekt eingelegt sind. - Wenn Sie die Adapter zur Stromversorgung benutzen, überprüfen Sie, dass sie eingeschaltet und korrekt angeschlossen sind. - Die Batterien sind leer. Laden Sie sie auf. Kein Tonsignal, Energie-Anzeige ausgeschaltet - Lautstärke auf Elterneinheit zu schwach. Erhöhen Sie die Lautstärke. - Sensibilität auf Babyeinheit zu schwach. Erhöhen Sie sie. - Die Geräte sind ausser Reichweite. Verringern Sie den Abstand zwischen ihnen. - Gerät ist ausgeschaltet. Schalten Sie es ein. - Prüfen Sie, ob die Eltern- und Babyeinheit auf den gleichen Kanal und den gleichen CTCSS-Unterkanal eingestellt sind. Störende Geräusche ertönen (Rauschen, Brummen) - Prüfen Sie, ob die Eltern- und Babyeinheit auf den gleichen Kanal und den gleichen CTCSS-Unterkanal eingestellt sind. - Die Geräte sind ausser Reichweite (die Reichweite kann aber in Abhängigkeit von den Umgebungsbedingungen geringer als 300 m sein). Verringern Sie den Abstand zwischen Eltern- und Babyeinheit. - Die Batterien sind leer. Laden Sie sie auf. Empfang von Unterhaltungen/Geräuschen aus der Nachbarschaft - Signalstörung auf Grund eines anderen Babymonitors oder Schnurlos- Telefons auf dem gleichen Kanal/Unterkanal. Stellen Sie Eltern- und Babyeinheit auf einen anderen Kanal/Unterkanal ein. Sehr schrille Töne - Eltern- und Babyeinheit sind zu nahe beieinander. Vergrössern Sie den Abstand zwischen ihnen. - Lautstärkepegel zu hoch. Verringern Sie ihn.Anhang Pflege Ihr Babycom 143 ist ein Produkt, das in Design und Ausführung hohen Ansprüchen genügt. Es sollte daher mit Sorgfalt behandelt werden. Zum Reinigen des Geräts wischen Sie das Gerät mit einem Antistatiktuch oder einem etwas angefeuchteten weichen Ledertuch ab, anschliessend mit einem trockenen Tuch. Entsorgungshinweis (Umweltschutz) Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektro- nischer Geräte. Das Symbol am Produkt, in der Bedienungs- anleitung und/oder Verpackung zeigt dies an. Einige der Materialien des Produkts können wiederverwendet werden, wenn Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer Umgebung benötigen. Batterien-/Akku-Entsorgung Für alle verbrauchten Batterien und Akkus besteht eine gesetzliche Rück- gabepflicht; sie dürfen nicht über den Hausmüll entsorgt werden. Ent- sorgen Sie die Batterien/ Akkus entsprechend den behördlichen Auf- lagen. Führen Sie sie der Wiederverwertung zu. Die Batterien/Akkus werden recycelt, da sie z. B. Nickel - Cadmium (Ni - Cd), Blei (Pb), Cadmium (Cd) oder QuecksiIber (Hg) enthalten können. Die Batterien/Akkus sind mit Symbolen und ihrem Inhaltsstoff gekenn- zeichnet, z. B. : Babycom 143 11Garantiebestimmungen Auf Ihr Gerät wird Garantie ab Kaufdatum im Rahmen der gesetzlichen Bestimmungen des Landes, in dem Sie Ihr Gerät gekauft haben, gewährt. Zum Nachweis des Kaufdatums bewahren Sie bitte den Kaufbeleg oder die durch die Verkaufsstelle komplett ausgefüllte Garan- tiekarte auf. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel, die auf Material- und Herstellungsfehlern beruhen, beseitigt. Die Garan- tieleistung erfolgt durch Reparatur oder Austausch des defekten Gerätes nach Wahl des Lieferanten. Von der Garantie ausgenommen sind Verbrauchsmaterialien (z. B. Akkuzelle), Mängel, die den Wert oder Gebrauch des Gerätes nur unerheblich beeinträchtigen, sowie Schäden, die auf unsachgemässen Gebrauch, auf Verschleiss oder auf Eingriffe durch Dritte, zurückzuführen sind. Eventuelle Folgeschäden, hervorgerufen durch die Nutzung, den Ausfall oder Mängel des Produktes, insbesondere jede Haftung für Ver- mögensschäden sind von dieser Garantie ausgeschlossen. Im Garantiefall wenden Sie sich bitte an die Verkaufsstelle, bei der Sie das Gerät gekauft haben. Zulassung und Konformität Dieser Baby-Monitor entspricht den grundlegenden Anforderungen der R&TTE Richtlinie 1999/5/EG über Funkanlagen und Telekommuni ka - tions endeinrichtungen und ist geeignet zum Anschluss und Betrieb in demjenigen Land, in welchem das Gerät verkauft wurde. Die Konformitätserklärung ist auf folgender Webseite abrufbar: www.swissvoice.net. Die Konformität des Geräts mit der obgenannten Richtlinie wird durch das CE-Zeichen bestätigt. Babycom 143 12Bienvenue chez Swissvoice Prenez le temps de lire attentivement le présent mode d’emploi et de vous familiariser avec les fonctionnalités de votre Babycom 143. Sécurité - Ce produit ne peut remplacer la surveillance d’un adulte responsable. - Cet appareil de surveillance bébé est conçu comme une aide. Ne pas l’utiliser comme un appareil de surveillance médical. - Assurez-vous que le récepteur et le câble de l’adaptateur soient hors de portée de l’enfant. Ne jamais mettre le récepteur à l’intérieur du berceau ou du parc du bébé ! - Pour réduire le risque de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. - Votre Babycom 143 ne peut pas fonctionner si l’adaptateur secteur n’est pas branché ou en cas de coupure de courant. - Ne tirez pas sur les antennes et ne modifiez en aucun cas les appareils ! Babycom 143Babycom 143
