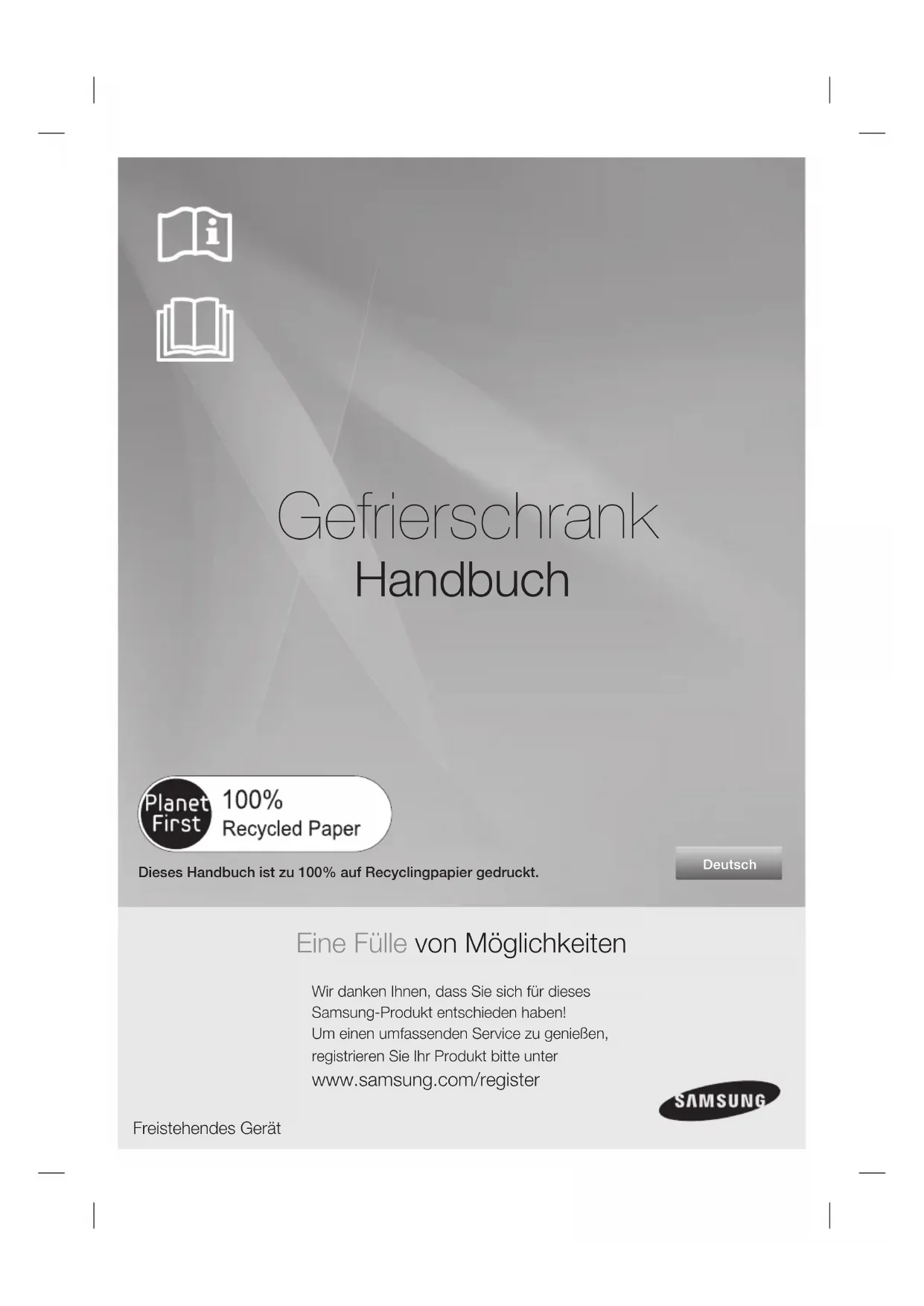

BEDIENUNGSANLEITUNG RZ90HAWW SAMSUNG

Gefrierschrank Handbuch

Planet First

100% Recycled Paper

Dieses Handbuch ist zu 100% auf Recyclingpapier gedruckt.

Deutsch

Eine Fülle von Mänglichkeiten

Wir danken Ihnen, dass Sie sich für diesen

Samsung-Produkt entschieden haben!

Um einen umfassenden Service zu genießen,

registieren Sie Ihr Produktitte unter

www.samsung.com/register

Freistehendes Gerät

SAMSUNG

Sicherheitshinweise

SICHERHEITSHINWEISE

• Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie für eine zukünftige Verwendung auf.
• Verwenden Sie these Gerät nur für den in dieser Bedienungsanleitung beschreibenben Zweck. Diese Gerät ist nicht geeignet für den Gebrauch von Personen (einschließlich Kindern), die körperlich, geistig oder psychisch benachtigt sind oder über mangelnde Erfahrung und Kenntnisse verfügen, es sei dessen, sie wurden unter anfänglicher Beobachtung zu ihrer Sicherheit bezüglich der Benutzung des Gerätes von einer verantwortlichen Person entsprechend unterwiesen.
• Weil die folgende Bedienungsanleitung für verschiedene Modelle gilt, können die Merkmale Ihres Geräts leicht von den in dieser Anleitung beschrieben Merkmalen abweichen.

Wichtige Sicherheitssymbole und Vorsichtsmaßnahmen:

WÜRANZUNGS

Gefährliche und ungesicherte Eingriffe, die schwere Verletzungen oder den Tod verursachen können.

ACHTUNG	Gefährliche und ungesicherte Eingriffe, die leichte Verletzungen oder Sachschäden verursachen können.
	Nicht tun.
	Nicht demontieren.
	Nicht berühren.
	Folgende Hinweise bereits befolgen.
	Netzstecker aus der Steckdoseziehen.
	Das Gerät muss geerdet werden, um einen elektrischen Schlag zuverhindern.
	Wenn Sie Hilfe brauchen, wenden Sie sich an Ihr Samsung Service Center.
	Hinweis.

These Warnsignale sind hier angebracht, um Sie und andere Personen vor Verletzungen zu schützen.
Bitte befolgen Sie sie strikt.
Nachdem Sie diesen Abschnitt gelesen haben, bewahren Sieihn an einem sicheren Ort auf, umihn später zur Hand zu haben.

CE Kennzeichnung

Dieses Gerat erfüllt die in der Niederspannungsrichtlinie (2006/95/EU),

der EMV-Richtlinie (Elektromagnetische Verträglichkeit) (2004/108/EU), der RoHS-Richtlinie (2011/65/EU), der delegierten Verordnung (EU) Nr. 1060/2010 und die in der durch die EU-Verordnung Nr. 643/2009 erlassenen Öko-Design-Richtlinie (2009/125/EU) formulierten Anforderungen. (Nur für den Verkauf in Europa)

WICHTIGEWARNZEICHEN ZUR INSTALLATION

• Stellen Sie das Gerät nicht an einem feuchten Ort oder dort auf, wo es in Kontakt mit Wasser kommt.

• Eine mangelhafte Isolierung der elektrischen Teile kann zu einem elektrischen Schlag oder Brand führen.

• Stellen Sie das Gerät nicht dört auf, wo es direkter Sonneneinstrahlung oder der Wärmestrahlung von Öfen, Heizkörpern oder anderen Wärmequellen ausgesetzt ist.

• Verwenden Sie zur Erdung niemals Gasleitungen, Telefonleitungen oder andere potenzielle Blitzableiter.
• Dies konnte einen elektrischen Schlag zur Folge haben.
• Verwenden Sie zum Anschluss mehrerer Geräte niemals ein und dieselbe Mehrfachsteckdose. Das Gerät sollte immer an eine eigene

separate Steckdose angeschlossen werden, die den Spannungsangaben auf dem Typenschild entspricht.

• Dadurch ist eine optimale Leistung gewährleistet, eine Überlastung der Stromkreise im Haushalt und damit eine Brandgefahr durch erhitzte Leitungen werden vermieden.
• Verwenden Sie kein Netzkabel, das irgendwelche Risse oder Abschürfungen aufweist.
• Knicken Sie das Netzkabel nicht und stellen Sie keine schweren Gegenstände auf das Kabel.

• Der Gefrierschrank muss vor der Inbetriebnahme ordnungsgemäß aufgestellt und gemäß der Anleitung installiert werden.

• Stecken Sie den Stecker niemals in lose, nicht fest installierte Steckdosen.

• Dies kann einen Brand oder einen elektrischen Schlag zur Folge haben.
• Netzstecker in korrekter Position mit dem Kabel nach unten einstecken.
• Wenn Sie den Stecker mit dem Kabel nach oben einstecken, kann dies zur Beschädigung des Kabels führen, wodurch ein Brand und elektrischer Schlag verursacht werden kann.

• Achten Sie beim Versetzen des Geräts darauf, dass Sie nicht über das Netzkabel rolten oder es beschädigen.

• Dadurch entsteht Brandgefahr.

• Stellen Sie sicher, dass der Netzstecker nicht gequetscht oder beschädigt wird, wenn z. B. die Rückseite des Gefrierschranks zu nahe an die Steckdose gestellt wird.
• Lassen Sie das Verpackungsmaterial nicht in der Reichweite von Kindern.
• Es besteht Todesgefahr durch Erstickung, wenn sich die Kinder das Verpackungsmaterial über den Kopfziehen.
• Das Gerät muss so aufgestellt werden, dass der Netzstecker auch nach der Aufstellung zugänglich bleibt.

• SchlieBen Sie das Gerät nur an geerdete Standard-Steckdosen an.

• Das Gerät muss geerdet werden, um Fehlströme oder einen durch Fehlströme ausgelösten elektrischen Schlag zu verhindern.

• Wenn das Netzkabel beschädigt ist, muss es sofort vom Hersteller oder dem Kundendienst ausgetauscht werden.

Die Sicherung des Kühlschranks muss von einem ausgebildeten Techniker oder von einem Kundendienst ausgetauscht werden.
- Ansonsten besteht die Gefahr von

Stromschlagen oder Verletzungen.

GEBOTSZEICHEN ZUR INSTALLATION

• Achten Sie darauf, dass Belüftungsöffnungen im Rahmen und Gehäuse des Geräts nicht abgedeckt werden.

• Lassen Sie das Gerät nach der Installation zwei Stunden lang stehen.

WICHTIGEWARNZEICHEN ZUMGEBRAUCH

• Stecken Sie den Netzstecker nicht mit feuchten Handen in die Steckdose.

• Stellen Sie keine Gegenstände auf das Gerät.

• These konnten beim Öffnen oder Schließen der Turen herunterfallen und zu Verletzungen und/oder Sachschäden führen.
• Stellen Sie keine mit Wasser gefüllten Gefäße auf das Gerät.
• Es besteht die Gefahr, dass Wasserspritzer einen Brand oder elektrischen Schlag verursichen.
• Achten Sie darauf, dass Kinder sich nicht an die Tur hängen. Anderenfalls kann es zu schweren Verletzungen kommt.
• Lassen Sie Kinder niemals in das

Gerät klettern. Kinder konnen im Gerät eingeschlossen werden.

• Berühren Sie die Innenseiten des Gefrierschranks oder die im Gefrierschrank gelagerten Produkte nicht mit feuchten Händen.
• Dies konnte zu Erfrierungen führen.
  Lagern Sie keine flüchtigen oder brennbaren Stoffe im Gerät.
• Die Lagerung von Benzol, Lösungsmitteln, Alkohol, Ather, Flüssiggas usw. Kann zu Explosionen führen.
  Lagern Sie keine pharmazeutischen Produkte, wissenschaftlichen Materialien oder temperaturempfändlichen Produkte im Gefrierschrank.
• Produkte, bei denen eine bestimmte Temperatur genau eingehalten werden muss, dürfen nicht im Gerät gelagert werden.
• Elektrische Geräte nicht in den Gefrierschrank stellen oder diese im Gefrierschrank benutzen, außer für den Fall, dass deren Typ vom Hersteller entsprechend empfohlen wurde.

• Verwenden Sie für die Beschleunigung des Abtauprozesses nur die vom Hersteller empfohlenen Hilfsmittel.
• Beschädigen Sie nicht den

Kuhlmittelkreislauf.

• Versuchen Sie nicht, das Gerät selbst zu demontieren oder zu reparieren.
• Dies konnte zu einem Brand, zu Fehlfunktionen und/oder Verletzungen führen.

• Kleine Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.

• Dieses Gerät ist nur für die Lagerung von Lebensmitteln im Haushalt bestimmt.

• Wenn Sie einen Gasaustritt feststellen, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und luften Sie den Raum, in dem sich das Gerät befindet, mehrere Minuten lang.
• Nur die vom Hersteller oder Kundendienst beigestellt Leuchtdioden verwenden.
• Wenn Sie anormale Gerüche oder Rauch bemerken, ziehen Sie sofort den Netzstecker und wenden Sie sich ihren Samsung-Electronics-Kundendienst.

• Ist Ihr Gerät mit einer LED ausgestattet, LED Abdeckung und Leuchtdiode nicht selbst demontieren.

• Wenden Sie sichitte an den Kundendienst.

GEBOTSZEICHEN ZUM

GEBRAUCH

• Stellen Sie keine kohlensäurehaltigen oder schäumenden Getränke in den Gefrierschrank. Stellen Sie keine Flaschen oder andere Glasbehälter in den Gefrierschrank.

• Wenn deren Inhalt gefriert, kann das Glas zerbrechen und zu Verletzungen führen.

• Beachten Sie folgende Hinweise, um optimale Geräteleistungen zu erzielen:

• Legen Sie Lebensmittel nicht zu dicht vor die Luftungsöffnungen an der Geräterückseite, damit die Luftzirkulation nicht blockiert wird.

• Verpacken Sie die Lebensmittel gut oder legen Sie in luftdichte Behälter, bevor Sie diese in den Gefrierschrank einlagern.
• Legen Sie einzufrierende Lebensmittel nicht geben bereits tiefgefrorene Lebensmittel.
• Beachten Sie die maximalen Lagerzeiten und die Verfallsdaten für die tiefgefrorenen Lebensmittel.
• Wenn Sie weniger als drei Wochen abwesend sind, müssen Sie das Gerät nicht ausstecken. Wenn Sie drei Wochen oder länger abwesend

sind,nehmen Sie alle Lebensmittel aus dem Gerät. Ziehen Sie den Netzstecker, reinigen Sie das Gerät und wischen es trocken.

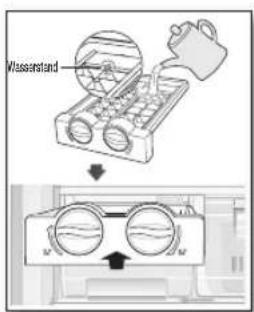

• Für den Wassertank, Eisbehälter und die Eiswürfelzubereitung nur Trinkwasser verwenden.

• Sollte das Gerät mit Wasser in Kontakt gewesen sein,ziehen Sie den Netzstecker und wenden Sie sich an ihren Samsung-Electronics-Kundendienst.

GEBOTSZEICHEN ZUR REINIGUNG

• Spritzen Sie kein Wasser auf die Innen- oder Außenseiten des Geräts.

• Dies kann einen Brand oder einen elektrischen Schlag zur Folge haben.

• Verwenden Sie in der Höhe des Gefrierschranks keine Spraydosen.
• Es besteht Explosions- oder Brandgefahr.

• Entfernen Sie alle Fremdkörper oder Staub von den Metallstiften des Steckers. Für die Reinigung des Steckers kein nasses oder feuchtes Tuch verwenden, entfern Sie Fremdkörper oder Staub

von den Metallstiften des Netzsteckers.

• Anderenfalls kann dies einen Brand oder einen elektrischen Schlag zur Folge haben.

• Reinigungsmittel nicht direkt auf das Display aufsprufen.

• Die Schriftzeichen auf dem Display können abgehen.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen bzw. bevor Reparaturen durchgeführt werden.

WICHTIGEWARNZEICHEN FÜR DIEENTSORGUNG

• Wenn Sie theses oder andere Gefrierschranke entsorgen, entfernen Sieittevorher die Tur, Turdichtungen und Turriegel, so dass keine Kinder oder Tiere niemals im Geräteingeschlossen werden können. Kleine Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.

• Bitte entsorgen Sie das Verpackungsmaterial theses Geräts auf umweltschonende Art und Weise.

• Lassen Sie die Ablagen, Fachböden

usw. im Gerät, damit Kinder nicht so einfach in das Gerät klettern konnen. Stellen Sie vor der Entsorgung safer, dass die Rohre an der Geräterückseite nicht beschädigt sind.

• Als Kühlmittel wird R600a oder R134a verwendet. Sie können dem Kompressoraufkleber auf der Rückseite Ihres Geräts und dem Typenschild im Innern des Geräts entnahmen, welches Kühlmittel für ihren Gefrierschrank verwendet wurde. Wenn these Produktentzündliches Gas enthalt (Kühlmittel R600a), behmen Sieitte Kontakt mit den ortlichen Behörden auf, um Informationen zur korrekten Entsorgung des Geräts zu erhalten. Als Isoliergas wird Cyclopentan verwendet. Die Gase im Isoliermaterial erfordern ein besonderes Entsorgungsverfahren. Wenden Sie sich fur eine umweltfreundliche Entsorgung des Geräts an die ortlichen Behörden. Stellen Sie vor der Entsorgung safer, dass die Rohre an der Geräterückseite nicht beschädigt sind. Die Rohre im Freien abnehmer.
• Dieses Gerät enthalt eine geringe Menge Isobutan-Kühlmittel (R600a), ein Naturgas mit einer hohen Umweltverträglichkeit, das allerdings auch brennbar ist. Beim Transport und bei der Aufstellung des Geräts muss darauf auf geachtet werden, dass keine

Teile des Kuhlkreislaufs beschädigt werden.

• Austretendes Kühlmittel könnte sich entzünden oder zu Augenverletzungen führen. Wenn Sie ein Leck entdecken, vermeiden Sie offene Flammen oder potenzielle Zündquellen, und luften Sie den Raum, in dem sich das Gerät befindet, mehrere Minuten lang.
• Damit im Fall eines Lecks des Kühlkreislaufs kein entzündliches Gas-Luft Gemisch entstehen kann, ist die Grübe des Raumes, in dem das Gerät aufgestellt werden darf, von der Menge des verwendeten Kühlmittels abhängig.

Nehmen Sie niemals ein Gerät in Betrieb, das irgendwelche Anzeichen von Beschädigungen aufweist. Wenn Sie Zweifel haben, behnmen Sie Kontakt zu Ihr hem Handling auf. Der Raum muss für je 8 g des Kühlmittels R600a im Gerät ein Raumvolumen von 1m^3 haben. Die Menge des Kühlmittels in Ihr dem Kühlgerät ist auf dem Typenschild im Gerät angegeben.

WEITERETIPPS FÜR DEN RICHTIGEN GEBRAUCH

• Bei Netzausfall rufen Sie den örtlichen Energieversorgungsbetrieb an und Fragen, wie lange es dauern wird.
• Stromausfälle, die nicht länger als

ein oder zwei Stunden dauern, beeinträchtigen die Temperaturen im Gefrierschrank in der Regel nicht. Wahrend eines Stromausfalls sollen den Sie das Gerät jederoch möglichst nicht offen.

• Wenn ein Stromausfall länger als 24 Stunden dauert, müssen Sie alle tiefgefrorenen Lebensmittel herausnahmen.
• Wenn ein Schlüssel mit dem Gerät gefelwert wird, verwahren Sie diesen außerhalb der Reichweite von Kindern und nicht in der Höhe des Gerätes auf.
• Wenn das Gerät längerere Zeit bei einer Raumtemperatur betrieben wird, die kälter ist als der unter Grenzwert des Temperaturbereichs, für den das Gerät vorgesehen ist, kann der Betrieb beeinträchtigt werden (mögliches Auftauen, zu hohe Temperaturen im Gefrierschrank).
• Ihr Gerät ist ein No-Frost-Gerät, d. h. dass Sie das Gerät nicht manuell abtauen müssen, das Abtauen erfolgt automatisch.
• Ein Temperaturanstieg während des Abtauens bleibt im Rahmen der ISOAnforderungen. Wenn Sie einen unangemessenen Temperaturanstieg der tiefgefrorenen Lebensmittel während der Abtauphase verhindern möchten, wickeln Sie die tiefgekühnten

Lebensmittel in mehrere Lagen Zeitungspapier.

• Eine Temperaturerhöhung tiefgefrorener Lebensmittel während der Abtauphase kann deren maximale Lagerzeiten herabsetzen.

Tipps zum Energiesparen

• Stellen Sie das Gerät in einem kühlen, trockenen und ausreichend belufteten Raum auf. Vermeiden Sie direkte Sonneneinstrahlung und stellen Sie das Gerät nie in der Höhe einer Wärmequelle (Heizkörper usw.) auf.
• Decken Sie die Luftungsöffnungen und -gitter des Geräts nicht ab.
• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie im Geräteinlagern.
• Legen Sie gefrore Nebensmittel zum Auftauen in das Kühlabteil. Sie können so die niedrige Temperatur der gefrorenen Nebensmittel zum Kühlen der übrigen Nebensmittel einsetzen.
• Lassen Sie die Tür des Gefrierabteils

nicht zu lange offen, wenn Sie Lebensmittel Herausnahmen oder hineinlagen. Je weniger die Türgeöffnet wird, umso weniger Eis bildet sich im Innern.

• Reinigen Sie die Rückseite des Kühlschranks regelmäßig. Staub steigert den Energieverbrauch.
• Stellen Sie die Temperatur nicht niedriger als notwendig ein.
• Sorgen Sie an der Unterseite und Rückseite des Kühlschranks für ausreichende Luftzirkulation. Verdecken Sie die Luftöffnungen nicht.
• Lassen Sie beim Einbau des Geräts nach rechts, links sowie hinten und oben ausreichend Freiraum. Dies hilft, den Stromverbrauch zu senken, undträgt dazu bei, dass Sie ihre Stromrechnung im Griff behalten.

Inhalt

INBETRIEBNAHME IHRES GEFRIERSCHRANKS 10

BETRIEB IHRES GEFRIERSCHRANKS 13

REINIGEN IHRES GEFRIERSCHRANKS 15

FEHLERSUCHE 17

Inbetriebnahme Ihres Gefrierschranks

GEFRIERSCHRANK FÜR DIE INBETRIEBNAHME VORBEREITEN

Wir beglückwūnchen Sie zum Kauf dieser Samsung Gefrierschranks. Wir hoffen, dass Sie viel Freude an den hochmodernen Funktionen und Leistungen Ihrnes neuen Geräts haben werden.

• Der Gefrierschrank muss vor der Inbetriebnahme ordnungsgemäß aufgestellt und gemäß der Anleitung installiert werden.
• Verwenden Sie diese Gerät nur für den in dieser Bedienungsanleitung beschriebenen Zweck.
• Wir empfehlen Ihnen dringend, alle Wartungs- und Reparaturarbeiten nur von qualifizierten Kundendienstmitarbeitern durchführten zu halten.
• Bitte entsorgen Sie das Verpackungsmaterial dieser Geräts auf umweltschonende Art und Weise.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Innenbeleuchtung im Gefrierschrank auswechseln.

• Anderenfalls besteht die Gefahr eines elektrischen Schlags.

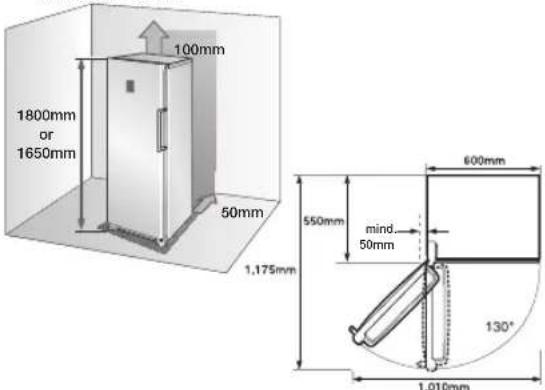

Wahlen Sie einen zweckmäßigen Aufstellort für den Gefrierschrank aus.

• Direkte Sonneneinstrahlung vermeiden.
• Eine ebene Aufstellfläche auswahlen.
• Wahlen Sie einen Standort aus, an dem die Gerätetür ausreichend welt geöffnet werden kann.
• Auf der rechten und linken Seite sowie auf der Rück- und Oberseite des Gerätes sollen ausreichend Platz für die Luftzirkulation vorhanden sein. Bei einer große Menge an Lebensmitteln im Gefrierfach wird das Kühlsystem mit einer hohener Leistung betrieben.
  -itte achten Sie darauf, dass das Gerät zur Reparatur oder Reinigung leicht umgesetzt werden kann.

• Je nach Modell kann die Höhe des Gerätes varieren.

• Lassen Sie beim Aufstellen ausreichend Freiraum an den Seiten des Gerätes sowie hinter und über dem Gerät. Das verringert den Energieverbrauch und halt ihre Stromrechnungen niedrig.

• Stellen Sie Ihr Gerät nicht an einem Ort mit einer Raumtemperatur unter 10^ auf.

Ziehen Sie das Gerät zu Aufstell-, Wartungs- oder Reparaturarbeiten sowie zum Reinigen an der Rückseite in gerader Linie heraus und schiben Sie es dann wieder gerade zurück. Stellen Sie vorher sicher, dass die Aufstellfläche auch für das Gewicht des gefüllten Gefrierschranks geeignet ist.

TÜRANSCHLAG DES GEFRIERSCHRANKS WECHSELN

Samsung empfi eht, das Wechseln des Anschlags der Geräteur nur durch von Samsung zugelassene Dienstleister durchführten zu halten. Diese Dienstleistung ist gebührenpflichtig und wird dem Kunden in Rechnung gestellt.

Schaden, die beim Wechseln des Anschlags der Geräteur entstehen, fallen nicht unter die Garantieleistung des Herstellers. Alle Kosten für Reparaturen, die aufgrund dieser Schäden erforderlich sind, werden vom Kunden getragen.

Benötigte Werkzeuge (sind nicht mitgeliefert)

Kreuzschlitz-schraubendreher (+)	Flachsch-raubendreher (-)	10 mm Steckschlüssel (für Sechskantschrauben)
8 mm Steckschlüssel (für Sechskantschrauben)	Schraubenschlüssel (Für Scharnierschaft)	Innensechskantschlüssel (für den unteren Scharnierzapfen)

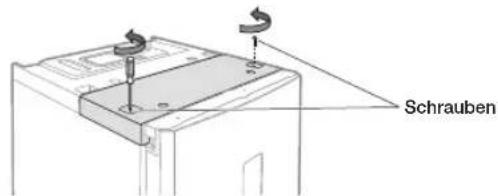

1. Nehmen Sie die beiden Schrauben an der Oberseite des Gefrierschranks ab.

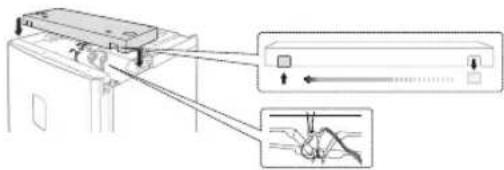

1. Nehmen Sie die Kunststoffabdeckung ab und achten Sie darauf, dass der vorhandene Draht abgeklemmt ist. Nach dem Abnehmer der Kunststoffabdeckung prufen Sie die Teile für den Turanschlagwechsel.

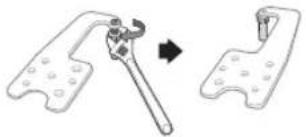

2. Nehmen Sie die Sechskantschraube und das Metallteil ab. Losen Sie den Scharnierbolzen mit Hilfe des Sechskantschlüssels und bringen Sie den Scharnierbolzen und das Metallteil an der anderen Seite an.

Scharnierbolzen 8mm Schraube Scharierschloss

Elektrische Kabel beim Abnehmer der ACHTUNG Kunststoffabdeckung nicht beschädigten.

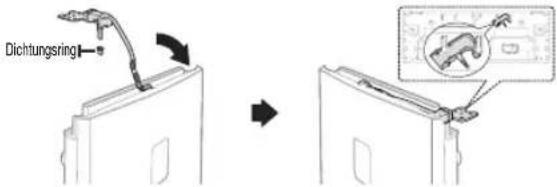

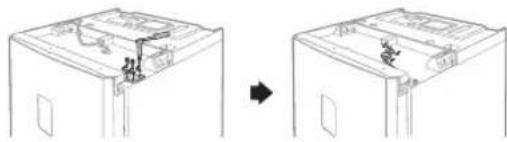

1. Klemmen Sie den Draht ab und nehmen Sie die 3 Sechskantschrauben hereus.

2. Bringen Sie das Scharnier an der unteren rechten Seite des Gefrierschranks an, an der Stelle, wo vorher die Sechskantschrauben bereits abgenommen wurden (siehe Schritt 6). Die anderen Sechskantschrauben an der unteren linken Seite des Gerätes für eine später Verwendung wieder einsetzen.

10mm

Das Gefrierfach muss vor Arbeiten an WARNUNG elektrischen Kabeln vom Netz getrennt werden.

1. Losen Sie die Tur aus dem unteren Scharnier, indem Sie sie vorsichtig gerade nach oben anheiten.

10mm

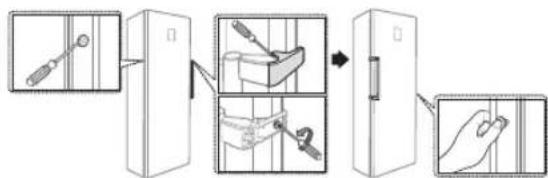

1. Losen Sie die Schrauben an der unteren linken und rechten Seite der Gerätetur. Setzen Sie den Turdlampfer von links nach rechts um.

Die Gefrierfachtür ist sehr schwer. Achten Achtung Sie beim Abnahmen der Kühlschranktur auf mögliche Verletzungsgefahren.

Scharierschloss

Schemierschloss

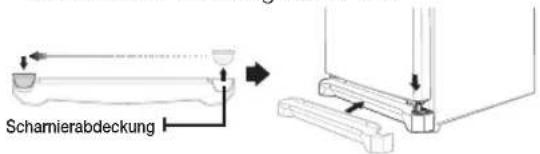

1. Nehmen Sie die beiden Schrauben und dann die Sockelblende ab.

2. Nehmen Sie die Drahtabdeckung an der Oberseite des Gefrierschranks ab und klemmen Sie die Drahte an der anderen Seite.

Schrauben

1. Montieren Sie das Scharnier von der Gerätetur ab. Nehmen Sie die linke Scharnierabdeckung ab und führen Sie die Drahte aus der Scharnierabdeckung.

2. Nehmen Sie die 3 Scharnierbefestigungsschrauben sowie die drei Sechskantschrauben an der rechten Seite der Sockelblende, wo das abgenommene Scharnier wieder angebaut wird, ab.

Scharnierabdeckung

Dichtungsring

10mm

10mm

Elektrische Kabel beim Abnehmer der ACHTUNG Scharnierblende nicht beschädigen.

Inbetriebnahme

12.Nehmen Sie mit Hilfe des Schraubenschlusses den Scharnierbolzen ab, drehen Sie das Scharnier um und bringen Sie den Bolzen wieder an.

13.Bauen Sie das Scharnier wieder an den Gefrierschrank an, dazu befolgen Sie die unter 11 angegebenen Arbeitsschritte in umgekehrter Reihenfolge. Achten Sie darauf, dass Sie die rechte Scharnierabdeckung verwenden, welche sich an der Unterseite der unter Schritt 2 abgenommenen Kunststoffabdeckung befindet. Setzen Sie Scharnier, Draht und Scharnierabdeckung wieder zusammen und wechseln Sie von links nach rechts.

1. Befestigen Sie die Kabelabdeckung nach dem Umsetzen des Scharniers auf der Oberseite der Gefrierfachtür.

Die "Tur mit Kabelabdeckung R" ist im Lieferumfang enthalten

1. Nehmen Sie die Griffabdeckung ab, entfern den Sie die Schrauben, und setzen Sie die Kappen sowie den Griff von der linken auf die rechte Seite der Tur um. (Die Kappen wieder auf der rechten Seite aufsetzen.)

Die Griffe besitzen bei bestimmten Modellen u. U.Keine Abdeckung.

1. Befestigen Sie die Sockelblende und setzen Sie die Gerätetur vorsichtig wieder ein.

Inbetriebnahme

1. Setzen Sie die 3 Sechskantschrauben ein und klemmen Sie den Draht wieder an.

Das Gefrierfach muss vor Arbeiten an elektrischen Kabeln vom Netz getrennt werden.

1. Klemmen Sie den Draht wieder an die Kunststoffabdeckung an und setzen Sie diese wieder ihre Ausgangsposition.

1. Setzen Sie die 2 Schrauben wieder ein.

1. Nehmen Sie die Turdichtungen des Kuhlbzw. Gefrierabteils ab, drehen Sie diese um 180^ und bringen Sie sie dann wieder an.

• Stellen Sie nach dem Wechseln der Turanschlage an Kuhl- bzw. Gefrierabteil safer, dass die Turdichtungen wieder korrekt angebracht wurden. Ist dies nicht der Fall, kann das zu einer Gerauschbelastung oder Kondenswasserbildung führen, was die Leistungsfähigkeit des Gerätes beeinfusst.

AUSRICHTEN DES GEFRIERSCHRANKS

Steht die Frontseite des Geräts etwas hóher als die Hinterseite, lásst sich die Gerätetür leichter öffnen und schließen.

Drehen Sie die Stellfübe im Uhrzeigersinn, um das Geräthigher und entgegen dem Uhrzeigersinn, um es niedriger zu stellen.

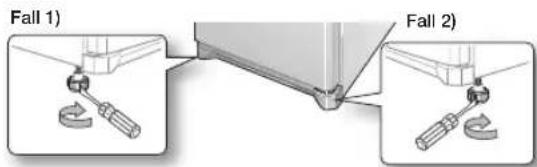

Fall 1) Das Gerät ist nach links geneigt.

• Drehen Sie den linken Stellfuß soweit in Pfeilrichtung, bis das Gerät in gewürschter Höhe ist.

Fall 2) Das Gerät ist nach rechts geneigt.

• Drehen Sie den rechten Stellfuß soweit in Pfeilrichtung, bis das Gerät in gewürschter Höhe ist.

Betrieb Ihr Gesfrierschranks

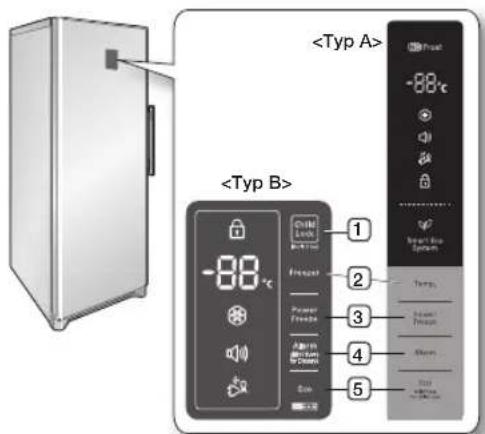

BEDIENFELD PRUFIN

Jedes Mal, wenn Sie die Taste drücken, ertont ein kurzer Ton.

BEDIENFELD

Child Lock (Kindersicherung)

Taste Child Lock 3 Sekunden lang drucken, um die Funktion Child Lock zu aktivieren.

Die Anzeigeleuche fur die Kindersicherung leuchtet und samtliche Tasten des Bediensfelds sind blockiert.

Um die Child Lock Funktion zu desaktivieren, Taste Child Lock erneut 3 Sekunden lang drucken.

Freezer (Gefrierschrank) / Temp / Typ B>

Drucken Sie die Taste Freezer / Temp, um die gewünschte Temperatur im Bereich zwischen -15 °C und -23 °C einzustellen.

Die eingestellte Standardtemperatur beträgt 19°C und bei jedem Drücken der Taste Freezer / Temp wird die Temperatur in dieser Reihenfolge geändert und in der Temperaturanzeige erscheint die gewünschte Temperatur.

$$ \left. \begin{array}{l} - 1 9 ^ {\circ} C - - 2 0 ^ {\circ} C - - 2 1 ^ {\circ} C - - 2 2 ^ {\circ} C - - 2 3 ^ {\circ} C \ - 1 8 ^ {\circ} C - - 1 7 ^ {\circ} C - - 1 6 ^ {\circ} C - - 1 5 ^ {\circ} C \end{array} \right. $$

Nach der Temperatureinstellung wird an der Temperaturzeige die im Gefrierschrank tatsächlich vorherrschende Temperatur angezeigt.

3 Power Freeze

Taste Power Freeze drucken, um die Power Freeze Funktion zu aktivieren. Die Power Freeze Anzeigeleuche leuchtet und im Gefrierschrank wird das Einfrieren der entsprechenden Produkte beschleunigt.

Der Energieverbrauch steigt, wenn Sie diese Funktion verwenden. Diese Funktion muss mindestens 20 Stunden vorher aktiviert werden, ehe Sie große Mengen an Lebensmitteln in das Gefrierfach legen.

Um die Power Freeze Funktion zu desaktivieren, Power Freeze Taste erneut drucken.

Power Cool Funktion und Eco Funktion können nicht simultan aufgerufen werden. Beim Einstellen der Eco Funktion wird die Power Cool Funktion automatisch desaktiviert.

Alarm

1. Turalarm

Taste Alarm drucken, um die Alarm Funktion zu aktivieren. Die Alarm Anzeigeleichte leuchtet und das Gerat alarmiert Sie durch einen Alar Geratetur bereits länger als 2 Minute Um die Alarm Funktion zu desaktivere neut drucken.

2. Tempersaturalarm

Drücken Sie die Alarm-Taste, um den Temperaturalarm zu aktivieren. Die Alarmanzeige leuchtet auf. Wenn das Gefrierfach zu warm ist, weil es einen Stromausfall gegeben hat, blinkt das Signal „-“ auf der Anzeige. Wenn Sie die Taste Freezer / Temp drücken, wird die hochste im Gefrierfach erreichte Temperatur fünf Sekunden lang blinkend auf der Anzeige gezeigt. Danach wird die aktuelle Temperatur angezeigt.

Um den Temperaturalarm zu deaktivieren, drucken Sie die Alarmtaste noch einmal.

These Warnung wird ausgegeben, wenn:

• Sie das Geräte einschalten

das Gefrierfach wegen eines Stromausfalls zu warm ist

3. Anzeige Aus

Die Temperaturanzeige ist normalerweise ausgeschelt. Halten Sie zum Ein- und Ausschalten der Anzeige die Alarm-Taste drei Sekunden lang gedrückt.

Eco (3 Sekunden lang drücken, um die Kindersicherung zu aktivieren)

Anzeigeleunte leuchtet und im Gerät wird eine maximale Gefriertemparur im Bereich zwischen -15 °C und -18

^ C eingestellt. Wurde eine Temperatur von -19 ^ C oder noch kälter eingestellt Gerat automatisch auf -18 ^ C um.

Taste Eco 3 Sekunden lang drücken, um die Funktion Child Lock zu aktivieren.

Die Anzeigeleuche fur die Kindersicherung leuchtet und

samtliche Tasten des Bediensfelds sind blockiert. Um die Ec Funktion zu desaktivieren, Taste Eco erneut 3 Sekunden lang drücken.

(Bei Modellen vom wird empfohlen, die Taste Kindersicherung zu verwenden, um die Sicherung zu aktivieren.)

stell das

Eco Funktion und Power Freeze Funktion können nicht simultan aufgerufen werden. Beim Einstellen der Power Freeze Funktion wird die Eco Funktion automatisch desaktiviert.

• Einige Ausstattungsoptionen können je nach Modell von der Beschreibung abweichen oder für das entsprechende Modell nicht verfügbar sein.

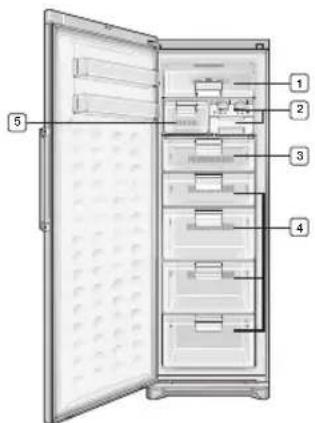

• Für mehr Platz können Sie die oberste Fachabdeckung 1, den Eiszubereiter 2, das Quick frost Fach 3, die drei oberen großen Fächer 4 und das kleine Fach 5 herausnahmen. Dies hat keine Auswirkungen auf die thermischen und mechanischen Eigenschaften. Das angegebene Fassungsvermögen für das Gefrierabteil bezieht sich das Volumen, wenn diese Teile herausgenommen sind.
  Das oberste Fach des Gefrierabteils dient als Zweisternefach, d. h. in thisem Fach ist die Temperatur etwas hoher als in den restlichen Gefrierfachern.

Gehen Sie vorsichtig mit gefüllten Glasfl aschen ACHTUNG um. Diese konnen beim Einfrieren zerbrechen.

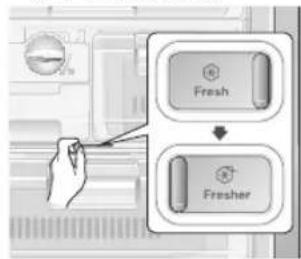

VERWENDEN DES FRISCHHALTEFACHS

Im Frischhaltefach konnen Lebensmittel oder Getränke aufbewahrt werden, die normalerweise tiefgefroren oder kuhl gelagert werden.

• Zur Einstellung des Fachs auf den Normal- oder Extra-Frisch-Betrieb nutzen Sie den Regler an der Fachoberseite.

Frisch

Um das Frischhaltefach wie die anderen groBen Facher zu nutzen, stellen Sie den Regler auf Normal ein.

Frischhalten

Stellen Sie den Schalter im Frischhaltefach um, so dass die Lebensmittel im Frischhaltefach länger frisch bleiben.

14_Betrieb

EISZUBEREITUNG

Einige Ausstattungsoptionen können je nach Modell von der Beschreibung abweichen oder für das entsprechende Modell nicht verfügbar sein.

Eiswürfelzubereitung

1. Ziehen Sie den Eiswürfelbereiter zu sich heraus.

2. Füllen Sie den Behälter bis zur Markierung für den maximalen Wasserstand.

3. Setzen Sie den Behälter wieder vorsichtig in seine Halterung zurück und achten Sie darauf, dass Sie kein Wasser ve

4. Warten Sie ab, bis sich die Eiswürfel bilden.

Gefrierzeit

Es wird empfohlen, ungebärne eine Stunde bei einer auf Power Freeze eingestellen Temperatur zu warten, bis sich die Eiswürfel bilden.

Entnehmen der Eiswürfel

1. Achten Sie darauf, dass sich der Eisbehalter unter dem Eiszubereiter befindet. Falls nicht, setzen Sieihn an seinen richtigen Platz.
2. Drehen Sie einen der Regler nicht zu zaghaft im Uhrzeigersinn, bis sich der Behälter gingfugig dreht. Die Eiswüffel fallen in den Aufgangbehälter.
3. Wiederholen Sie, falls notwendig, den Schritt 2 für die andere Häfte des Eisbereiters.
4. Zum Entnehmen der Eiswürfel haben Sie den Behälter leicht an undziehen ihn dann zu sich heran.

Reinigen Ihres Gefrierschranks

EINBAUTEILE HERAUSNEHMSN

Bestimmte Funktionen können sich unterschieden und sind je nach Modell u. U. nicht vorhanden.

Schwenkabdeckung des oberen Fachs

1. Drücken Sie die Abdeckung nach rechts, damit auf der linken Seite der Einsatz freiGegeben wird.

1. Wenn die Einsätze auf beiden Seiten aus der Nut freigegeben worden sind, konnen Sie die Abdeckung zu sich Herausziehen.

Zum Herausnahmen und Einsetzen des Glasregals muss die Abdeckung des oberen Regals abgenommen werden.

Eiszubereiter/Eisbehälter

Heben Sie den Eiszubereiter/Eisbehälter vorsichtig an und ziehenihn dann zu sich heraus.

Schubfacher

Ziehen Sie die Schubfacher vollständig nach vom, dann vorsichtig anheiten und abnehmer. (Kleines Schubfach/Quick frost Fach/Kunststoffschubfa

Schubfachböden

Heben Sie die Fachboden vorsichtig mit beiden Händen an, dann nach vornziehen.

Turfacher

Fassen Sie das Türfach mit beiden Händen an, dann vorsichtig anheiten und abnehmer.

Beste Energieeffi zienz ist bei thisem Gerat gewährleistet, wenn Sie alle Fächer, Körbe und Schübe, wie in der Abbildung auf Seite (14) dargestellt, in ihrer ursprünglichen Position{lassen.

REINIGEN DES GEFRIERSCHRANKS

Reinigen Sie das Gerät niemals mit

WARNING Waschbenzin, Verdünner, Bleichmittel oder Chlor.

Andernfalls konnen Schaden an der Oberflache des Gerats oder ein Brand die Folge sein.

Besprühen Sie das Gerät nicht mit Wasser, solange es am Netz angeschlossen

ist, da dies einen elektrischen Schlag verursachen kann. Reinigen Sie das Gerät nicht mit Benzol, Lösungsmittel oder Kfz-Reinigungsmittel. Es besteht Brandgefahr.

LAMPE DER

INENBELEUCHTUNG AUSWECHSELN

Verständigen Sie zum Auswechseln einer LED-Lampe immer den Kundendienst.

Fehlersuche

PROBLEM LösUNG
Das Gerät faktioniert nicht oder die Temperatur im Geräteinnern ist zu hoch.	Prüfen Sie, ob der Netzstecker richtig eingesteckt ist.Ist die Temperatureinstellung am Bedienfeld korrekt?Ist das Gerät direkter Sonneneinstrahlung ausgesetzt oder befindet es sich in der Höhe von Wärmequellen?Befindet sich das Gerät mit seiner Rückseite zu dicht an der Wand?
Vom Gerät kommt nicht gewöhnliche Geräusahe.	Prüfen Sie, ob das Gerät stabil und etwa steht.Befindet sich das Gerät mit seiner Rückseite zu dicht an der Wand?Befinden sich Fremdkörper hinter oder unter dem Gerät?Kommt das Geräusch vom Motor/Kompressor des Geräts?Ein tickendes Geräusch kann aus dem Geräteinnern hersaus zu horen sein. Diese Geräusahe entstehen, wenn sich die Zubehörteile im Geräteinnern ausdehnen oder zusammenziehen.
Die vorderen Ecken und Seiten des Gerätes sind warm und Kondenswasser bildet sich.	Zur Vermeidung von Kondenswasserbildung sind die vorderen Geräteecken mit wärmebeständigen Rohren ausgestattet. Bei ansteigender Raumtemperatur konnen diese keine ausreichende Wirkung mehr haben. Dies ist keine anormale Erscheinung.Bei sehr hoher Luftfeuchtigkeit kann sich Kondenswasser an der Geräteaußende ite bilden, wenn die in der Luft enthaltene Feuchtigkeit mit der kalten Geräteoberfläche in Kontakt kommt.
Im Geräteinnern ist ein Blubbern zu horen.	Dies wird durch das Kältemittel im Kühlkreislauf des Geräts verursacht.
Starke Geruchsentwicklung im Gerät.	Befunden sich verdorbene Lebensmittel im Gefrierschrank?Achten Sie daraufuf, dass Sie Lebensmittel mit starker Geruchsentwicklung (z. B. Fisch) luftdicht verpacken.Reinigen Sie ihren Gefrierschrank regelmäßig und werfen Sie verdorbene und zu alte Lebensmittel weg.
Reifschicht an den Geräteinnenseiten.	Sind die Luftströmungsöffnungen im Gerät eventuell durch Kühlgut verdeckt?Lassen Sie genügend Platz zwischen den eingelagerten Lebensmitteln, um eine korrekte Luftströmung zu gewährleisten.Ist die Tür korrekt geschlossen?
Kondenswasserbildung an den Geräteinnenseiten und am Gemüse.	Lebensmittel mit hohem Wasserheit sind bei hoher Luftfeuchtigkeit unverpackt bzw. unverdeckt eingelagert worden oder die Gerätetur stand über länger Zeit offen.Bewahren Sie die Lebensmittel stets zugedeckt/verpackt oder in luftundurchlüssigen Behältern auf.

Raumtemperaturbereich (Klimaklassen)

Die Kuhl-Gefrier-Kombination ist für einen Betrieb bei Raumtemperaturen entsprechend der auf dem Typenschild angegebenen Klimaklasse ausgelegt.

Klimaklasse Symbol	Raumtemperaturbereich (°C)
Kalt gemäßigt (subnormal) SN +1	10 bis +32
Warm gemäßigt (normal) N +16	bis +32
Suptropisch ST +16 bis +38
Tropisch T +16 bis +43

temperature im Geräteinnern werden von verschiedene Faktoren beeinfl usst, wie.

z.B. dem Aufstellort, der Raumtemperatur und wie früfi g die Geräteür geöffnet wird.

Stellen Sie die Temperatur wie angegeben ein, um so diese Faktoren zu kompensieren.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

Deutsch

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehönteilen bzw. auf der dazugehörigen Dokumentation gibl an, dass das Produkt und Zubehönteile (z. B. Ladegerat, Kopflörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie thises Gerät und Zubehönteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrolierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehönteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zufordern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderen Gewerbemüll entsorgt werden.

SAMSUNG

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sichitte an den Samsung-Kundendienst.

Samsung Electronics GmbH, Am Kronberger Hang 6, 65824 Schwalbach/Taunus

0180 5 SAMSUNG bzw.

0180 5 7267864 (0,14 €/Min. aus dem dt. Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)

www.samsung.com

Vriezer

gebruiksaanwijzing

Planet

100%

First

Recycled Paper

afschemkapje en de LED-lamp dan nicht selbst.
