BEDIENUNGSANLEITUNG m9 Snom

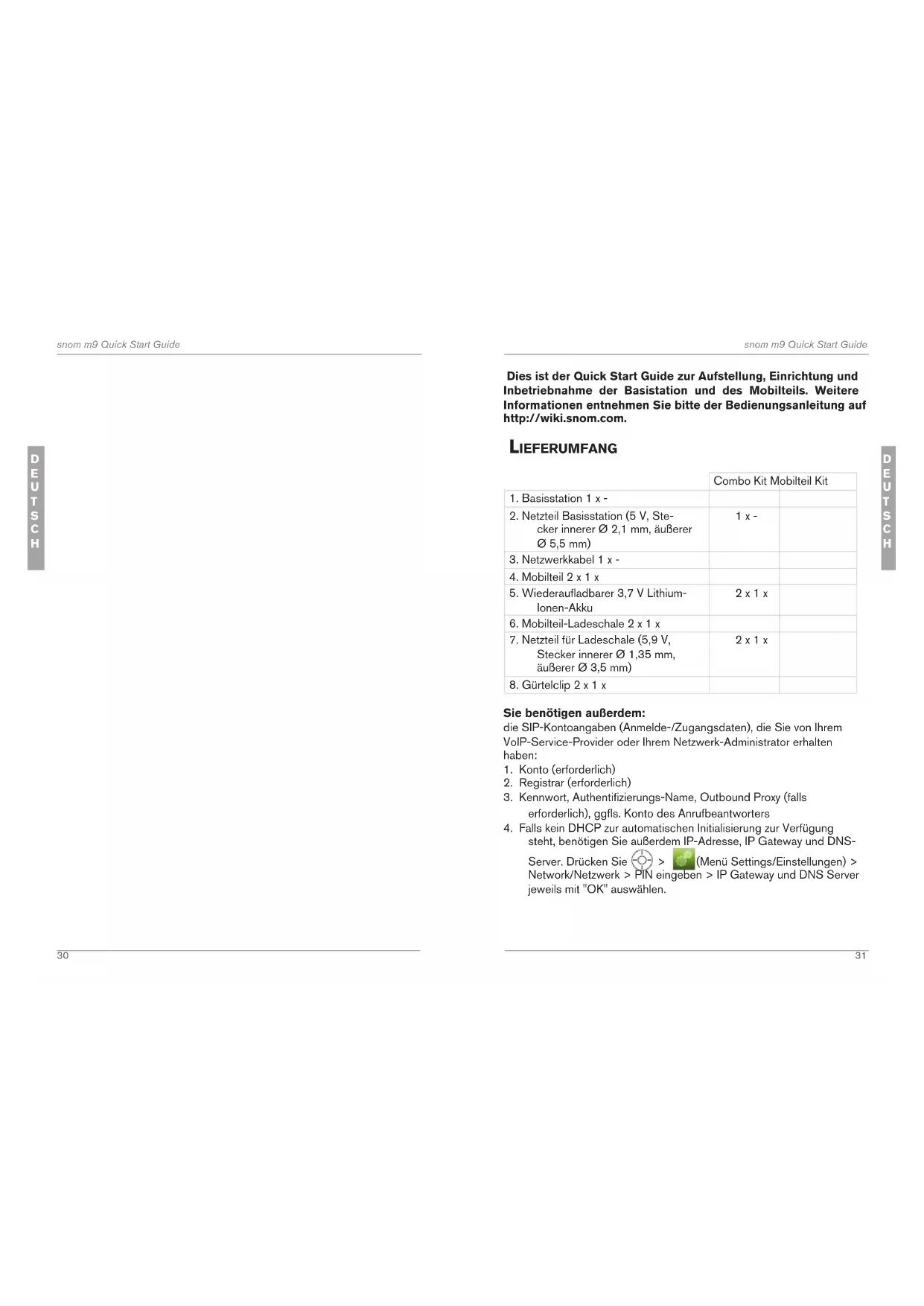

Dies ist der Quick Start Guide zur Aufstellung, Einrichtung und Inbetriebnahme der Basistation und des Mobilteils. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung auf http://wiki.snom.com.

LIEFERUMFANG

	Combo Kit Mobilteil Kit
1. Basisstation 1 x -
2. Netzteil Basisstation (5 V, Stecker innerer ∅ 2,1 mm, äußerer ∅ 5,5 mm)	1 x -
3. Netzwerkkabel 1 x -
4. Mobilteil 2 x 1 x
5. Wiederaufladbarer 3,7 V Lithium-lonen-Akku	2 x 1 x
6. Mobilteil-Ladeschale 2 x 1 x
7. Netzteil für Ladeschale (5,9 V, Stecker innerer ∅ 1,35 mm, äußerer ∅ 3,5 mm)	2 x 1 x
8. Gürtelclip 2 x 1 x

Sie benötigen außerdem:

die SIP-Kontoangaben (Anmelde-/Zugangsdaten), die Sie von Ihrem VoIP-Service-Provider oder Ihrem Netzwerk-Administrator erhalten haben:

1. Konto (erforderlich)
2. Registrar (erforderlich)
3. Kennwort, Authentifizierungs-Name, Outbound Proxy (falls erforderlich), ggfls. Konto des Anrufbeantworters
4. Falls kein DHCP zur automatischen Initialisierung zur Verfügung steht, benötigen Sie außerdem IP-Adresse, IP Gateway und DNS-

Server. Drücken Sie > (Menü Settings/Einstellungen) > Network/Netzwerk > PIN eingeben > IP Gateway und DNS Server jeweils mit "OK" auswählen.

Copyright, Markenrechte, GNU/GPL-Lizenz, Haftung

© 2009 snom technology Aktiengesellschaft

Alle Rechte vorbehalten. snom sowie die Namen der snom-Produkte und die snom logos sind gesetzlich geschützte Marken der snom technology AG. Alle anderen Produkt- und Firmennamen sind Marken der jeweiligen Inhaber.

snom technology AG behält sich jederzeit das Recht auf Überarbeitung und Änderung dieses Dokumentes vor, ohne verpflichtet zu sein, die vorgenommenen Änderungen anzukündigen oder mitzuteilen.

Texte, Bilder, Grafiken und deren Anordnung in diesem Dokument unterliegen weltweit dem Schutz des Urheberrechts und anderen Schutzgesetzen. Ihre Verwendung, Reproduktion oder Weitergabe ohne ausdrückliche schriftliche Zustimmung der snom technology AG können sowohl straf- als auch zivilrechtlich verfolgt werden.

Insoweit dieses Dokument auf der Webseite der snom technology AG zum Download bereitgestellt wird, erteilt die snom technology AG die Erlaubnis, es für den vorgesehen Zweck der Benutzung als Bedienungsanleitung herunterzuladen und auszudrucken. Kein Teil dieses Dokumentes darf ohne snoms vorherige schriftliche Zustimmung verändert oder für kommerzielle Zwecke verwendet werden.

Trotz der angewandten Sorgfalt bei der Zusammenstellung und Präsentation der Informationen in diesem Dokument können sich Daten zwischenzeitlich geändert haben. Daher übernimmt snom keine Gewähr für die Richtigkeit, Vollständigkeit oder Aktualität der zur Verfügung gestellten Informationen. Jegliche Haftung für Schäden ist ausgeschlossen, sofern diese nicht auf Vorsatz oder grober Fahrlässigkeit auf seiten von snom beruhen oder sofern keine Haftung aufgrund zwingender gesetzlicher Bestimmungen eintritt.

Unsere Firmware enthält teilweise Quellcodes, die unter der GNU Public License (GPL) (siehe Anhang auf Seite 110) von jedermann genutzt und modifiziert werden dürfen, solange sie wiederum mit denselben Lizenzbedingen zur allgemeinen Nutzung veröffentlicht werden. Die Quellcodes der von snow genutzten und der GPL unterliegenden Komponenten können Sie auf der Supportseite unserer Webseite auf

www.snom.com, den Wortlaut der GPL auf http://www.snom.com/de/support/download/gpl-quellcode/herunterladen.

NORMKONFORMITÄT

CE Dieses Gerät ist CE-geprüft und entspricht den geltenden europäischen Richtlinien.

Die eigenmächtige Öffnung des Geräts sowie Änderungen und Modifizierungen am Gerät führen zum Erlöschen der Gewährleistungspflicht und können darüberhinaus zum Erlöschen der Zulassung führen. Wenden Sie sich bei Betriebsstörungen oder Defekten an authorisiertes Servicepersonal, an Ihren Verkäufer oder an snom.

SICHERHEITSHINWEISE

Lesen Sie bitte vor Inbetriebnahme die Sicherheitshinweise und diese Anleitung zu Aufstellung und Bedienung des Gerätes. Bewahren Sie diese Anleitung auf und geben Sie das Gerät nicht ohne sie an Dritte weiter. Beachten Sie bitte auch die Hinweise zur Entsorgung von Gerät und Akku.

Netzstecker, wiederaufladbarer Akku

- Verwenden Sie nur die mitgelieferten Ladeschalen und Netzteile oder ausdrücklich von snom empfohlene Ersatzteile. Die Verwendung anderer Netzteile können das Telefon beschädigen oder gar zerstören.

	Elementech-Netzteile, Modell Nr.
	Basisstation Ladegerät des Mobilteils
Europa ohne UK	AU1050507e AU1050607e
UK	AU1050505b AU1050605b
Australia	AU1050505s AU1050605s

- Verwenden Sie nur den mitgelieferten wiederaufladbaren Akku oder ausdrücklich von snom empfohlene Ersatzakkus.

Aufstellung von Basisgerät und Ladeschale(n), Platzierung von Zuleitungen

• Vermeiden Sie es, das Netz- und Stromkabel so zu legen, dass Personen darüber stolpern könnten. Vermeiden Sie es, die Kabel so zu legen, dass sie mechanischem Druck ausgesetzt und dadurch beschädigt werden könnte. Falls die Kabel oder die Netzstecker beschädigt sind, trennen Sie das Produkt von der Stromzufuhr und wenden Sie sich an qualifiziertes Servicepersonal.
• Mobilteil, die Ladeschale, das Netzteil, das Gateway, das Stromkabel und das Netzwerkkabel sind nur für den Gebrauch in Innenräumen bei Temperaturen zwischen +5°C und +45°C bestimmt. NICHT FÜR DEN AUSSENBETRIEB GEEIGNET!
• Stellen Sie das Produkt nicht in Räumen mit hoher Luftfeuchtigkeit wie z.B. Badezimmern, Waschküchen, feuchten Kellerräumen auf. Tauchen Sie das Produkt nicht in Wasser und gießen Sie keine Flüssigkeiten auf oder in das Gerät.
• Stellen Sie das Gerät nicht in explosionsgefährdeten Umgebungen

(z.B. Lackiereien) auf. Benutzen Sie das Mobilteil nicht, wenn Sie Gas oder andere möglicherweise explosionsgefährliche Dämpfe riechen.

- Der Betrieb von DECT-Telefonen kann unter Umständen die Funktionalität von nicht ausreichend abgeschirmten medizinischen Geräten stören. Beachten Sie bitte die technischen Konsequenzen, wenn Sie das Gerät z.B. in einer Arztpraxis installieren möchten.

Implantierte medizinische Geräte

• Benutzen Sie das snom m9 nur, wenn die Herstelleranweisungen des medizinischen Gerätes ausdrücklich die Benutzung von DECT-Geräten erlaubt.
• Siehe auch die zusätzlichen Sicherheitsinweise „Implantierte medizinische Geräte“ auf Seite 36.

Andere Gesundheitsrisiken

Halten Sie den Gehäuselautsprecher auf der Rückseite des Mobilteils nicht an Ihr Ohr, wenn das Telefon läutet oder wenn das Gerät auf Freihand-Lautsprechen geschaltet ist. Es drohen irreversible Gehörschäden!

Wenn Sie ein Hörgerät tragen

Bitte beachten Sie, dass das Mobilteil ein Brummen verursachen kann.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Kleinkinder

Das Gerät und sein Zubehör können Kleinteile enthalten. Halten Sie diese außerhalb der Reichweite von kleinen Kindern.

Betriebsumgebung

Vergessen Sie nicht, die in bestimmten Bereichen gültigen besonderen Vorschriften zu beachten und immer dann das Gerät auszuschalten, wenn sein Einsatz verboten ist oder wenn es durch das Gerät zu Störungen kommen oder Gefahr entstehen kann. Halten Sie das Gerät stets in seiner vorgesehenen Bedienungsposition. Bringen Sie keine Kreditkarten oder andere magnetische Datenträger in die Nähe des Geräts, da auf diesen enthaltene Daten hierdurch gelöscht werden können.

Medizinische Geräte

Der Betrieb von Funkgeräten kann unter Umständen die Funktionalität von nicht ausreichend abgeschirmten medizinischen Geräten stören. Wenden Sie sich an einen Arzt oder den Hersteller des medizinischen Geräts, um festzustellen, ob diese ausreichend gegen externe Hochfrequenzemissionen abgeschirmt sind oder wenn Sie Fragen zu anderen Themen haben. Schalten Sie Ihr Gerät in Gesundheitseinrichtungen aus, wenn Sie durch in diesen Bereichen aufgestellte Vorschriften dazu aufgefordert werden. Krankenhäuser oder Gesundheitseinrichtungen können unter Umständen Geräte verwenden, die auf externe Hochfrequenzemissionen sensibel reagieren können.

Implantierte medizinische Geräte

Hersteller medizinsicher Geräte empfehlen einen Mindestabstand von 20 Zentimeter zwischen Funkgeräten und implantierten medizinischen Geräten wie z. B. Herzschrittmachern oder implantierten Cardiovertern/Defibrillatoren, um eine mögliche Störung des medizinischen Geräts zu vermeiden. Personen, die Geräte dieser Art verwenden,

• müssen immer einen Abstand von 20 Zentimetern zwischen medizinischem Gerät und Funkgerät einhalten, wenn das Funkgerät eingeschaltet ist,
• dürfen das Funkgerät nicht in der Brusttasche aufbewahren,
• müssen das Gerät an das dem medizinischen Gerät entferntere Ohr halten, um die Gefahr möglicher Störungen zu verringern,
• müssen ihr Funkgerät umgehend ausschalten, wenn sie Grund zu der Vermutung haben, dass es zu einer Störung gekommen ist,
• müssen die Anweisungen des medizinischen Geräteherstellers lesen und befolgen.

Wenn Sie Fragen hinsichtlich der Verwendung des Funkgeräts zusammen mit einem implantierten medizinischen Gerät haben, wenden Sie sich an Ihren Arzt.

SELV (Safety Extra Low Voltage)-Einhaltung

Die Eingangs-/Ausgangsverbindungen halten die SELV-Richtlinien für Kleinspannungsgeräte ein.

Warnung: Um elektrische Schläge zu vermeiden, verbinden Sie keine SELV-Geräte mit Geräten, die Telefon-/Netzwerk-Spannung (TNV) führen. Nur an LAN-Ports anschließen!

Explosionsgefährdete Orte

Schalten Sie Ihr Gerät an Orten mit einer explosionsgefährdeten Atmosphäre aus und handeln Sie entsprechend den Schildern und Anweisungen. An solchen Orten kann ein Funke eine Explosion auslösen oder einen Brand mit körperlichen Schäden oder Todesfolge auslösen. Schalten Sie das Gerät an Tankstellen und in der Nähe von Benzinpumpen aus. Beachten Sie die Einschränkungen in Bezug auf den Einsatz von Funkgeräten in Kraftstoffdepots, -lagern und in Verkaufsbereichen, chemischen Anlagen oder Sprenggebieten. Orte, an denen Explosionsgefahr besteht, sind zwar häufig, aber nicht immer deutlich gekennzeichnet. Hierzu gehören beispielsweise das Unterdeck auf Schiffen, Umgebungen von Leitungen und Tanks, in denen sich Chemikalien befinden, Fahrzeuge, die mit Flüssiggas betrieben werden, sowie Orte, an denen sich Chemikalien oder Partikel wie Getreidestaub, Staub oder Metallpulver in der Luft befinden.

Empfindliche elektronische Geräte

Nach dem gegenwärtigen Stand der Forschung beeinträchtigen DECT-Telefone elektronische Geräte nicht. Sie sollten trotzdem Vorsicht walten lassen, wenn Sie DECT-Telefone in unmittelbarer Nähe socher Geräte wie z.B. Laborausrüstungen betreiben wollen. Halten Sie immer, auch im Standby-Betrieb, einen Mindestabstand von 10 cm ein.

Überspannungsschutz

Es wird empfohlen, ein Überspannungsschutzgerät zwischen Steckdose und diesem Gerät zu schalten, um Schäden, die durch Blitzschlag oder andere Arten von Überspannungen entstehen können, zu verhindern.

BATTERIE

Diese Produkt verwendet einen wiederaufladbaren Lithium-Ionen Akku 3,7V 650mAh. Es dürfen nur Akkus mit dem Firmenzeichen „snom“ und den P/N: 60020438 oder 60020438 verwendet werden, die dem Set beiliegen, sowie von der snom technology AG freigegebene Ersatztypen. Benutzen Sie keine anderen Akku-Typen, da dies zum Auslaufen, Feuer,

Explosion oder zu anderen gefährlichen Situationen führen kann. Zum Ersetzen oder zum Entfernen des Akkus muss die Batterieabdeckung entfernt werden. Nehmen Sie den Akku niemals auseinander, nehmen Sie keine Änderungen an ihm vor und schließen Sie ihn nicht kurz. Laden Sie den Akku nur im snom m9 Mobilteil in der snom m9-Ladeschale mit dem mitgelieferten Netzteil auf.

Laden und Entladen von Akkus, Aufbewahrung

Ein neuer Akku erreicht seine volle Leistung erst, nachdem er zwei- oder dreimal vollständig ge- und entladen wurde. Der Akku kann mehrere hundert Mal ge- und entladen werden, nutzt sich aber im Laufe der Zeit ab. Verwenden Sie ausschließlich von der snom technology AG freigegebene Akkus.

Bei Nichtgebrauch entlädt sich ein voll aufgeladener Akku mit der Zeit. Ist der Akku vollständig entladen, dauert es möglicherweise einige Minuten, bis die Ladeanzeige im Handgerät (Display) einge-blendet wird oder Sie Anrufe tätigen können.

Benutzen Sie den Akku nur für den vorgesehenen Zweck. Benutzen Sie keine beschädigten Ladegeräte oder Akkus. Schließen Sie den Akku nicht kurz. Durch Kurzschließen der Pole können der Akku oder der verbindende Gegenstand beschädigt werden. Beschädigte Akkus können explodieren!

Bewahren Sie den Akku niemals in unmittelbarer Nähe von Feuer oder anderer Hitzequellen, in praller Sonne usw. auf.

Die Kapazität und Lebensdauer des Akkus wird verkürzt, wenn er an kalten oder warmen Orten liegen gelassen wird. Laden Sie die Akkus nur in einer Umgebungstemperatur von 0°C bis 40°C. Ein Gerät mit einem kalten oder warmen Akku funktioniert unter Umständen vorübergehend nicht, selbst wenn der Akku vollständig geladen ist. Einfaches und vor allem mehrfaches

Vermeiden Sie eine Überladung des Akkus, da sie zu einer übermäßigen Alterung führt. Laden Sie niemals den Akku mit verkehrter Polarität, da dies zu Gasbildungen im Inneren des Akkus führen kann, welche wiederrum Leckagen herbeiführen können. Für kurzfristige Lagerungen ist ein Ort mit niedriger Luftfeuchtigkeit und ohne korrosive Gase bei einer Temperatur von -20^ C bis 45^ C zu wählen. Für langfristige Lagerungen sind Temperaturen zwischen 10^ C und 30^ C einzuhalten.

Informationen zur Batterieentsorgung

Dieser Akku unterliegt der europäischen Richtlinie 2006/66/EG und darf nicht im Hausmüll entsorgt werden. Wenn Sie nicht wissen, wo Sie ihn entsorgen können, wenden Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllentsorger oder Ihren Fachhändler.

Werfen oder legen Sie Akkus nicht ins Feuer, da Explosionsgefahr besteht!

REINIGUNG

Benutzen Sie ein antistatisches Tuch. Benutzen Sie kein Wasser und keine Reinigungsflüssigkeiten; sie könnten die Oberfläche oder die Elektronik von Basistation, Ladegerät und Mobilteil beschädigen.

ENTSORGUNG

Entsorgung des Gerätes/der Gerätekomponenten

Dieses Gerät unterliegt der europäischen Richtlinie 2002/96/EG und darf nicht im Hausmüll entsorgt werden.

Wenn Sie nicht wissen, wo Sie Ihr Altgerät entsorgen können, wenden Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllentsorger oder Ihren Fachhändler.

Entsorgung von Batterien/Akkus

Der Akku unterliegt der europäischen Richtlinie 2006/66/EG und darf nicht im Hausmüll entsorgt werden.

Wenn Sie nicht wissen, wo Sie den Akku entsorgen können, wenden Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllentsorger oder Ihren Fachhändler.

INSTALLATION

Vor der ersten Inbetriebnahme sollte der Akku des Mobilteils vollständig aufgeladen werden. Dauer dieser ersten Aufladung: Ca. 8 Stunden.

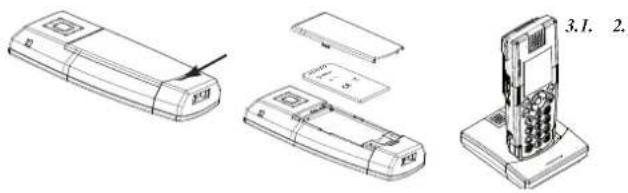

VORBEREITUNG DES MOBILTEILS

3.1. 2.

1. Nehmen Sie den Deckel des Batteriefachs ab.
2. Legen Sie den Akku ein. Setzen Sie den Deckel ein.
3. Verbinden Sie das 5,9 V-Netzteil der Ladeschale zuerst mit der Steckdose, danach mit der Ladeschale. Stellen Sie das Mobilteil in die Ladeschale.

BASISSTATION

1. Wenn das Mobilteil aufgeladen ist, verbinden Sie ein Ende des Netzwerkkabels mit dem NET-Port an der Rückseite der Basisstation und das andere Ende mit einem LAN-Port in Ihrem Netzwerk (Switch, Router, usw.).
2. Verbinden Sie das 5V-Netzteil zuerst mit der Steckdose, danach mit der Basisstation.

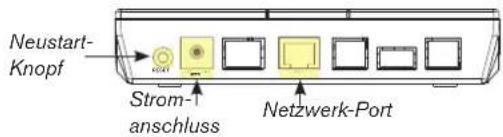

Neustart- Knopf Strom- anschluss Netzwerk-Port

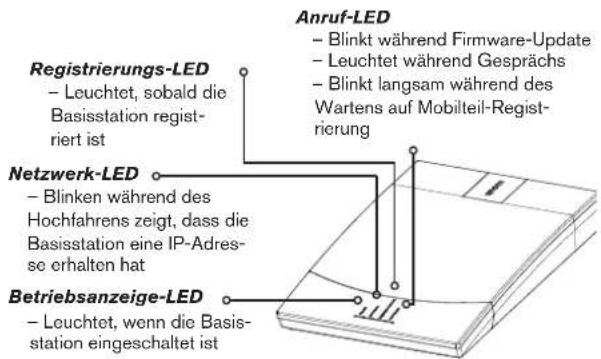

1. Die Betriebsanzeige-LED leuchtet auf und die Basisstation beginnt zu booten (hochzufahren).
2. Sobald dieser Vorgang beendet ist, beginnt die Anruf-LED zu blinken. Sie wartet jetzt auf die Registrierung des ersten Mobilteils.

Anruf-LED - Blinkt während Firmware-Update - Leuchtet während Gesprächs - Blinkt langsam während des Wartens auf Mobilteil-Regist- rierung Registrierungs-LED - Leuchtet, sobald die Basisstation regist- riert ist Netzwerk-LED - Blinken während des Hochfahrens zeigt, dass die Basisstation eine IP-Adres- se erhalten hat Betriebsanzeige-LED - Leuchtet, wenn die Basis- station eingeschaltet ist

ÜBERSICHT MOBILTEIL

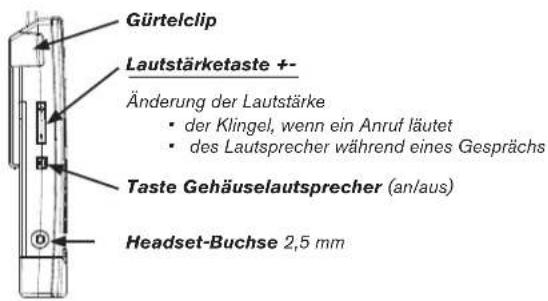

Seitenansicht

Gürtelclip Lautstärketaste +- Änderung der Lautstärke • der Klingel, wenn ein Anruf läutet • des Lautsprecher während eines Gesprächs Taste Gehäuselautsprecher (an/aus) Headset-Buchse 2,5 mm

Rückseite

Lautsprecher

Freisprech-

einrichtung

Deckel des

Batteriefachs

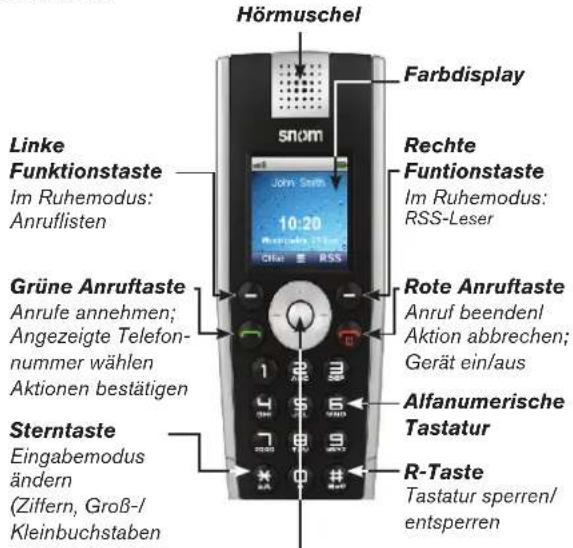

Vorderseite

Hörmuschel Farbdisplay snom Rechte Funtionstaste Im Ruhemodus: RSS-Leser 10:20 John Smith John Smith Grüne Anruftaste Anrufe annehmen; Angezeigte Telefon- nummer wählen Aktionen bestätigen Rote Anruftaste Anruf beenden! Aktion abbrechen; Gerät ein/aus Alfanumerische Tastatur Sterntaste Eingabemodus ändern (Ziffern, Groß-/ Kleinbuchstaben R-Taste Tastatur sperren/ entsperren

Navigationtaste

Im Ruhemodus drücken Sie jeweils den oberen/unteren/rechten/linken Rand (in dieser Anleitung dargestellt durch /// ) oder den Knopf in der Mitte (O), um folgende Menüs/Funktionen zu öffnen:

○ Eingangsmenü
↓ Telefonbuch
← Intercom
→ Einstellungen
↑ Präferenzen

In anderen Kontexten drücken Sie auf ↑ oder ↓, um in Menüs und Listen zu navigieren.

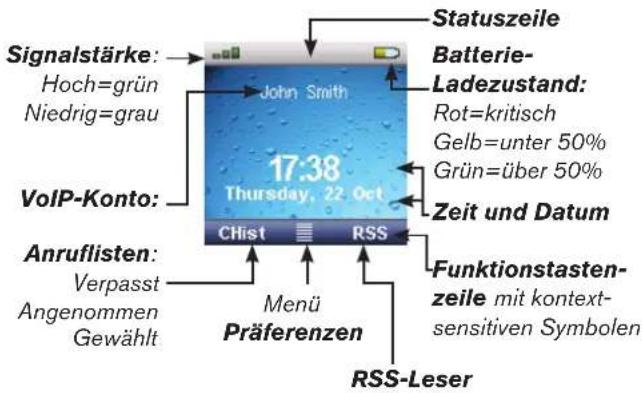

DISPLAY-LAYOUT, RUHEDISPLAY

Signalstärke: Hoch=grün Niedrig=grau VoIP-Konto: Anruflisten: Verpasst Angenommen Gewählt 17:38 Thursday, 22 Oct CHist RSS Statuszeile Batterie- Ladezustand: Rot=kritisch Gelb=unter 50% Grün=über 50% Zeit und Datum Funktionstasten- zeile mit kontext- sensitiven Symbolen Menü Präferenzen RSS-Leser

REGISTRIERUNG DES MOBILTEILS

1. Drücken Sie (rose Anruftaste). Das Display zeigt den Text: "Suche Basisstation". Sobald das Mobilteil die Basisstation gefunden hat, erscheint der Text "PIN" auf dem Display.
2. Geben Sie die werkseitige Standard-PIN "0000" ein.
3. Drücken Sie "OK".

Hinweis: Falls die automatische Registrierung des Mobilteils fehlschlägt, können Sie es auch manuell registrieren. Drücken Sie "->", um das Menü "Einstellungen" zu öffnen. Wählen Sie mit der Navigationstaste "Mobilteil", dann "Mobilteil registrieren". Wählen Sie "Basis 1" aus. Geben Sie die PIN ein und drücken Sie auf die Funktionstaste unter "OK", um das Mobilteil an der Basisstation zu registrieren.

1. Sobald das Mobilteil registriert ist, sehen Sie den Ruhebildschirm auf dem Display:

KONFIGURIERUNG EINES VoIP-KONTOS

1. Drücken Sie → und ↑ auf der Navigationstaste und "OK". Die IP-Adresse der Basisstation wird auf dem Display angezeigt. Schreiben Sie sie auf.
2. Drücken Sie auf die obere Kante ↑↑ der Navigationstaste, um --Handset-- anzuzeigen und schreiben Sie die Handset ID auf, z.B. 00FEA101C0 (ohne das "h" am Ende, falls angezeigt).

3. Öffnen Sie auf Ihrem PC den Browser, geben Sie in der Adresszeile http:// ein und drücken Sie die ENTER-Taste, um das Web-Interface der Basisstation zu öffnen. Username (Benutzername) (Voreinstellung): admin Password (Kennwort) (Voreinstellung): password

4. Klicken Sie im linken Menü auf "Identity 1".

5. Geben Sie die SIP-Kontoangaben, die Sie von Ihrem Systemadministrator oder Ihrem VoIP-Provider erhalten haben, ein:

$$ \begin{array}{l} \text { Account } = \text { Konto } \ \text { Password } = \text { Kennwort } \ \text { Authentication Name } = \text { Authentifizierungsname } \ \text { Mailbox } = \text { Konto des Anrufbeantworters } \ \begin{array}{l} \text { Display name } = \text { Frei wählbare / r Name / Nummer zur Anzeige auf } \ \text { dem Display } \end{array} \ \end{array} $$

1. Klicken Sie auf die Karteikarte "Handsets":

1. Wählen Sie aus dem Aufklappmenü von "Mobilteil-ID (IPUI)" die ID-Nummer des Mobilteils aus. Klicken Sie auf "Speichern".
2. Ihr snom m9 ist jetzt betriebsbereit.

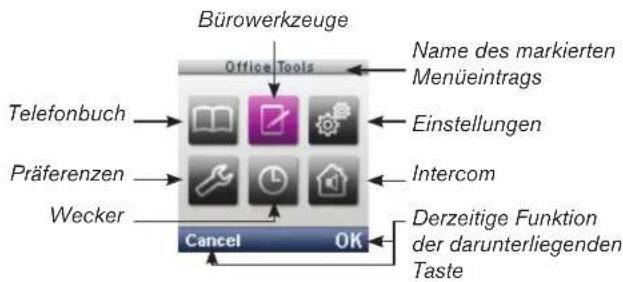

TELEFONMENÜS

1. Drücken Sie auf die Mitte der Navigationstaste, um das Eingangsmenü zu öffnen.

Bürowerkzeuge Office Tools Telefonbuch Präferenzen Wecker Cancel OK Name des markierten Menüeintrags Einstellungen Intercom Derzeitige Funktion der darunterliegenden Taste

1. Drücken Sie den oberen/unteren/rechten/linken Rand der Navigationstaste (in dieser Anleitung durch ↑↓→← dargestellt), um auf dem Display zu navigieren.
2. Drücken Sie die Funktionstaste unter "OK", um Untermenüs zu öffnen oder Funktion einzuleiten. Drücken Sie die Funktionstaste unter "Abbr", um zum Ruhebildschirm zurückzukehren.

TELEFONBUCH

Wählen Sie mit ↑↓ einen bestehenden Eintrag oder aus.

Neuer Eintrag: Geben Sie bei Aufforderung Name und Telefonnummer ein und wählen Sie den Klingelton aus. Drücken Sie auf "OK". Drücken Sie auf um die Nummer des Eintrags zu wählen, drücken Sie auf (gröte Anruftaste), um das Telefonbuch zu schließen.

BÜROWERKZEUGE

Stoppuhr, Taschenrechner, Notizen, Kalender, RSS-Leser, Anruf-beantworter abhören

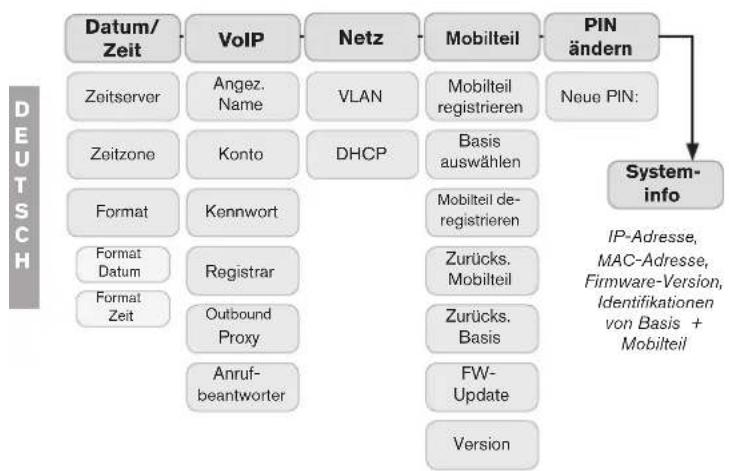

MENÜ EINSTELLUNGEN

INTERCOM

Alle anrufen: Alle an der Basisstation registrierten Mobilteile werden gleichzeitig angerufen

Mobilteil-Nr.: Das ausgewählte Mobilteil wird angerufen

WECKER

Aktivieren | Zeit | Weckertöne

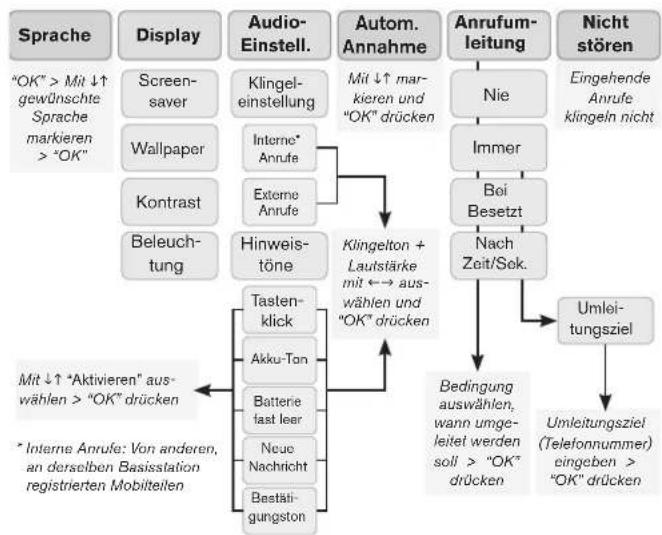

MENÜ PRÄFERENZEN

TELEFONIEREN MIT IHREM M9

Anrufe tätigen und annehmen

Anrufen: Nummer eingeben > "OK" oder drücken

Anruf annehmen: ☐ drücken

Anruf beenden: ☐ drücken

Erneut wählen

drücken > Nummer auswählen > oder "OK" drücken

Anrufumleitung

Menü Präferenzen öffnen > Anrufumleitung > PIN eingeben > mit "OK" bestätigen > Identität auswählen > Umleitungsanlass auswählen (immer, bei Besetzt, nach Zeit/Sek.) > SIP-Adresse auswählen > Telefonnummer des Umleitungsziels eingeben > "OK" drücken > wenn Frage nach Neustart auf Display erscheint: Mit "Ja" bestätigen

Anrufumleitung ausschalten: Präferenzen > Anrufumleitung > PIN eingeben > mit "OK" bestätigen > Identität auswählen > Umleitungsanlass "Nie" auswählen

Halten und Wiederaufnehmen

Anruf auf Halten setzen: "Optionen" drücken > Halten Wiederaufnehmen: "Optionen" drücken > Aufnehmen

Anruf weiterleiten (durchstellen)

Drücken Sie während des Gesprächs auf "Optionen" > Transfer > Nummer eingeben > "OK" drücken

Anrufbeantworter abhören

Menü Bürowerkzeuge > VoiceMail

VERSCHIEDENES

MAC-Adresse (= Seriennummer) der Basisstation finden

Drücken Sie → und ↑ auf der Navigationstaste und "OK".

IP-Adresse der Basisstation finden

Drücken Sie → und ↑ auf der Navigationstaste und "OK".

Web-Interface der Basisstation öffnen

IP-Adresse in die Adresszeile im Browser Ihres PCs eingeben und ENTER drücken

Neustart der Basisstation

Menü "Einstellungen" > Mobilteil > Neustart Basis > "OK" ODER

Taste "Reset" an der Rückseite der Basisstation drücken

Neustart Mobilteil

Menü "Einstellungen" > Mobilteil > Neustart Mobilteil. > "OK"

Das Produkt enthält Software, die unter der GNU General Public License, Version 2, frei genutzt werden darf.

Im Verhältnis zu den Lizenzgebern der Software gilt der folgende Haftungsausschluss:

Der Lizenztext der GPL lautet wie folgt:

Den vollständigen korrespondierenden Sourcecode der Software schickt Ihnen die snom technology AG auf Nachfrage gerne auf einem üblichen Datenträger gegen Erstattung der Herstellungskosten in Höhe von EUR 5,- zu.

Der vollständige korrespondierende Sourcecode kann auch über unsere Website unter http://www.snom.com/gpl_.html?&L=0 herunter geladen werden.

Weitere Informationen finden Sie auch unter http://www.snom.com.

10117 Berlin, Deutschland

Tel. [phone]

Fax [phone]

[e-mail], [e-mail]

snom France SARL
