BEDIENUNGSANLEITUNG Bravia KDL40S2000E SONY

Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte

den Abschnitt „Sicherheitsinformationen“ in dieser

Anleitung. Bewahren Sie die Anleitung zum späteren

Fur hilfreiche Informationen zu Sony Produkten

• Um Stromschlaggefahr zu verhüten, stecken Sie den

Netzstecker nicht in die Netzsteckdose, wenn das

Netzkabel oder der Netzstecker beschädigt ist. Ein solcher

Stecker ist nicht mehr verwendbar und muss entsorgt

• Um Feuergefahr und die Gefahr eines elektrischen

Schlags zu vermeiden, setzen Sie das Fernsehgerät weder

Regen noch sonstiger Feuchtigkeit aus.

• Im Fernsehgerät liegen gefährlich hohe Spannungen an.

Öffnen Sie das Gehäuse nicht. Überlassen Sie

Wartungsarbeiten nur qualifiziertem Fachpersonal.

• Auf Digital TV ( ) bezogene Funktionen sind nur in

Ländern oder Gebieten wirksam, in denen digitale

terrestrische DVB-T (MPEG2)-Signale gesendet werden.

Bitte fragen Sie Ihren lokalen Händler, ob Sie in Ihrem

Wohngebiet ein DVB-T-Signal empfangen können.

• Obwohl dieses Fernsehgerät den DVB-T-Spezifikationen

entspricht, kann keine Kompatibilität mit zukünftigen

digitalen terrestrischen DVB-T-Sendungen garantiert

• Manche Digital TV-Funktionen sind in bestimmten

Ländern eventuell nicht verfügbar.

Danke, dass Sie sich für dieses Produkt von Sony

Lesen Sie diese Anleitung vor Inbetriebnahme des

Fernsehgeräts bitte genau durch und bewahren Sie sie

zum späteren Nachschlagen sorgfältig auf.

Informationen zu Markenzeichen

• ist eine eingetragene Marke der DVB Project

• Hergestellt unter der Lizenz von BBE Sound, Inc.

Lizenziert von BBE Sound, Inc. unter USP5510752 und

5736897. BBE und das BBE-logo sind eingetragene

Warenzeichen der BBE Sound, Inc.

• TruSurround XT, SRS und das (z) Symbol sind

Warenzeichen von SRS Labs, Inc.

TruSurround XT Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.

• HDMI, das HDMI-Logo und

High-Definition Multimedia

Interface sind Markenzeichen oder eingetragene

Markenzeichen von HDMI Licensing, LLC.

• Die in dieser Anleitung verwendeten Abbildungen

beziehen sich auf das Modell KDL-32S2000/KDL-

32S2010/KDL-32S2020, sofern nicht anders angegeben.

ACHTUNG Hinweis für Digital TV-Funktion

DE Inhaltsverzeichnis

Sicherheitsinformationen8

Sicherheitsmaßnahmen 11

Übersicht über die Fernbedienung12

Übersicht über die Bedienelemente und Anzeigen am Fernsehgerät 13

Benutzung des digitalelektronischen Programmführers (EPG) 17

Benutzung der Favoritenliste 19

Bildwiedergabe von angeschlossenen Geräten20

Navigieren in den Menüs 21

Menü „Bildschirm einstellen“ 27

Menü „Grundeinstellungen“28

Menü „PC Einstellungen“ 31

Menü „Analoge Einstellungen“ (nur Analogmodus) 32

Menü „Digitale Einstellungen“ 35

Anschließen von Zusatzgeräten37

Verwendung der MENÜ-Funktionen

Verwendung von Zusatzgeräten

DE : nur für digitale Kanäle4

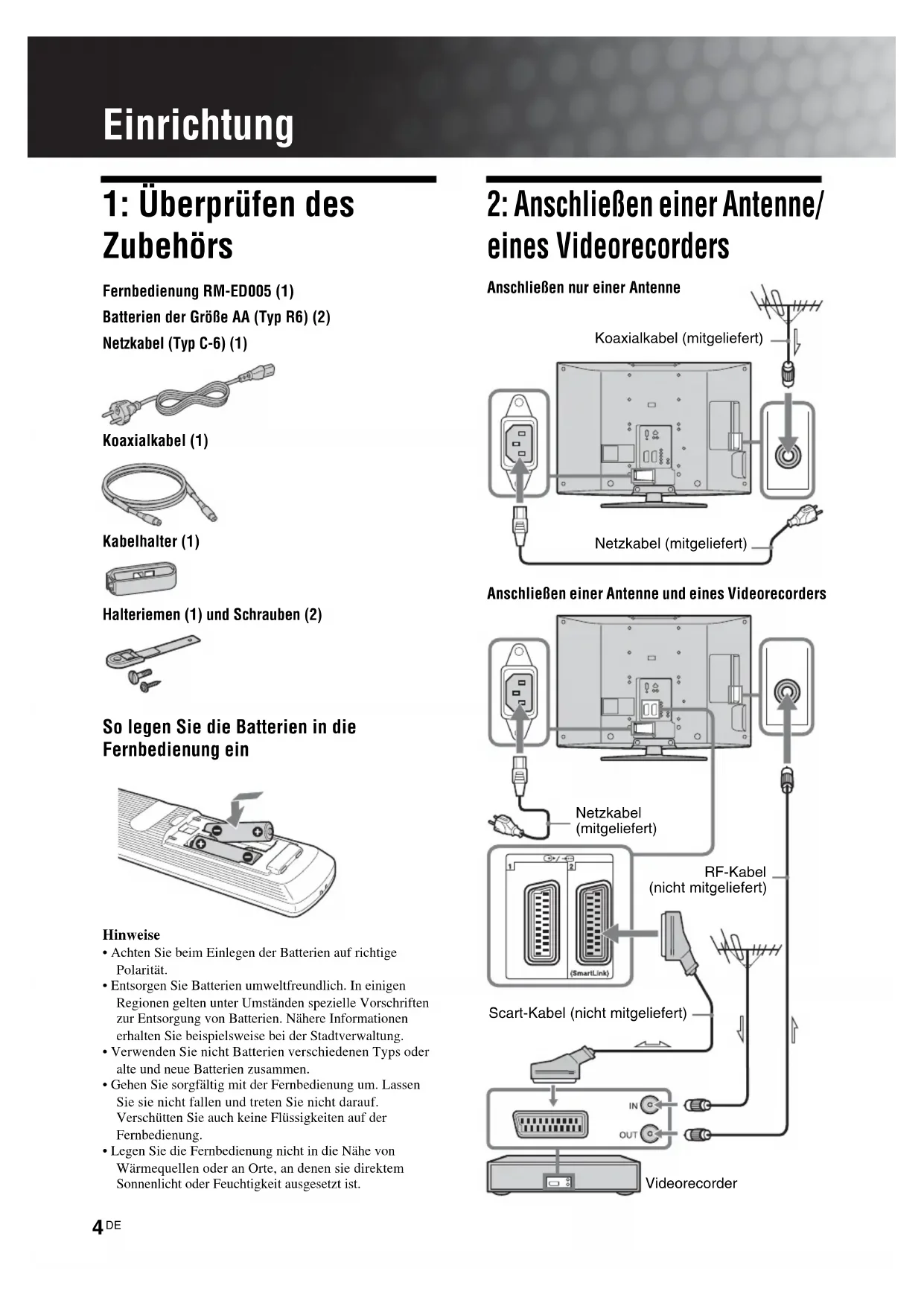

Fernbedienung RM-ED005 (1)

Batterien der Größe AA (Typ R6) (2)

Netzkabel (Typ C-6) (1)

Halteriemen (1) und Schrauben (2)

So legen Sie die Batterien in die

Fernbedienung ein Hinweise• Achten Sie beim Einlegen der Batterien auf richtige Polarität.• Entsorgen Sie Batterien umweltfreundlich. In einigen Regionen gelten unter Umständen spezielle Vorschriften zur Entsorgung von Batterien. Nähere Informationen erhalten Sie beispielsweise bei der Stadtverwaltung.• Verwenden Sie nicht Batterien verschiedenen Typs oder alte und neue Batterien zusammen.• Gehen Sie sorgfältig mit der Fernbedienung um. Lassen Sie sie nicht fallen und treten Sie nicht darauf. Verschütten Sie auch keine Flüssigkeiten auf der Fernbedienung.• Legen Sie die Fernbedienung nicht in die Nähe von Wärmequellen oder an Orte, an denen sie direktem Sonnenlicht oder Feuchtigkeit ausgesetzt ist. 2: Anschließen einer Antenne/

eines Videorecorders

Anschließen nur einer Antenne

Anschließen einer Antenne und eines Videorecorders Koaxialkabel (mitgeliefert)Netzkabel (mitgeliefert)Scart-Kabel (nicht mitgeliefert)RF-Kabel(nicht mitgeliefert)VideorecorderNetzkabel (mitgeliefert)5

3: Bündeln der Kabel

Kippsicherung für das

1 Verbinden Sie das Fernsehgerät mit der

Netzsteckdose (220-240 V Wechselstrom,

2 Drücken Sie 1 am Fernsehgerät

(Oberseite). Wenn Sie das Fernsehgerät zum ersten Mal einschalten, erscheint das Menü „Language“ (Sprache) auf dem Bildschirm.Wenn sich das Fernsehgerät im Bereitschaftsmodus befindet (die Anzeige 1 (Bereitschaft) am Fernsehgerät (vorne) leuchtet rot), schalten Sie das Fernsehgerät mit "/1 an der Fernbedienung ein. 2

3 Wählen Sie mit F/f die Sprache für die

Menübildschirme aus und drücken Sie

4 Wählen Sie mit F/f das Land bzw. die

Region aus, wo Sie das Fernsehgerät

betreiben, und drücken Sie anschließend

Wenn das Land bzw. die Region, wo Sie das

Fernsehgerät verwenden wollen, nicht in der Liste

enthalten ist, wählen Sie „-“ statt eines Landes

Auf dem Bildschirm erscheint eine Meldung mit

der Aufforderung, den Start des automatischen

Sendersuchlaufs zu bestätigen. Fahren Sie dann

mit „6: Automatisches Speichern von Sendern im

Speichern von Sendern

Das Fernsehgerät beginnt nun mit der Suche nach

allen verfügbaren Fernsehkanälen und speichert diese

1 Bevor Sie mit der automatischen

Abstimmung Ihres Fernsehgerätes

beginnen, legen Sie ein vorbespieltes

Band in den am Fernsehgerät

angeschlossenen Videorecorder ein

(Seite 4), und starten Sie die Wiedergabe.

Während der automatischen Abstimmung wird

der Videokanal aufgesucht und im Fernsehgerät

Wenn kein Videorecorder am Fernsehgerät

angeschlossen ist, erübrigt sich dieser Vorgang.

Gehen Sie zu Schritt 2 über.

2 Wählen Sie „OK“, und drücken Sie dann

Das Fernsehgerät beginnt mit der Suche nach

allen verfügbaren digitalen Kanälen, gefolgt von

allen verfügbaren analogen Kanälen. Dies kann

einige Zeit dauern. Warten Sie bitte, und drücken

Sie keine Taste am Fernsehgerät oder an der

Wenn eine Meldung zum Überprüfen der

Antennenanschlüsse erscheint

Es wurden keine digitalen oder analogen Kanäle

gefunden. Überprüfen Sie alle

Antennenanschlüsse, und starten Sie mit

erneut die automatische Senderspeicherung.

3 Wenn das Menü „Programme ordnen“ auf

dem Bildschirm erscheint, gehen Sie wie in

Schritt unter „Programme ordnen“ erläutert

Wenn Sie die Reihenfolge, in der die analogen

Kanäle im Fernsehgerät gespeichert wurden, nicht

ändern wollen, fahren Sie mit Schritt 4 fort.

4 Drücken Sie MENU, um den Vorgang zu

Am Fernsehgerät sind nun alle verfügbaren

Kanäle eingestellt.8

DE Sicherheitsinformationen

umstellen. Stellen Sie

das Fernsehgerät nicht

um, wenn das Netzkabel eingesteckt ist. Andernfalls kann

das Netzkabel beschädigt werden und es besteht

Feuergefahr und die Gefahr eines

elektrischen Schlags.

• Wenn das Netzkabel beschädigt wird,

besteht Feuergefahr und die Gefahr eines

elektrischen Schlags.

– Klemmen Sie das Netzkabel nicht ein

und biegen und verdrehen Sie das

Kabel nicht übermäßig. Die

Isolierung könnte beschädigt werden,

so dass die blanken Adern im Inneren

des Kabels freiliegen, oder das Kabel

selbst könnte beschädigt werden. In

diesem Fall kann es zu einem

Kurzschluss kommen und es besteht

Feuergefahr bzw. die Gefahr eines

elektrischen Schlags.

– Beschädigen Sie das Netzkabel nicht und nehmen Sie

keine Veränderungen daran vor.

– Stellen Sie keine schweren Gegenstände auf das

Netzkabel. Ziehen Sie nicht am Netzkabel.

– Halten Sie das Netzkabel von Wärmequellen fern.

– Ziehen Sie immer am Stecker, wenn Sie das Netzkabel

von der Steckdose trennen.

• Wenn das Netzkabel beschädigt ist, verwenden Sie es nicht

weiter. Lassen Sie es bei Ihrem Händler oder Sony-

Kundendienst austauschen.

• Verwenden Sie das mitgelieferte Netzkabel nicht mit

• Verwenden Sie ausschließlich ein Originalnetzkabel von

Sony und keinem anderen

Umgang mit dem Netzkabel

bzw. mit anderen Kabeln

Ziehen Sie immer am Stecker,

wenn Sie das Netzkabel oder ein

anderes Kabel lösen wollen.

Ziehen Sie nicht am Netzkabel bzw. dem

Verwenden Sie eine Netzsteckdose, in der der

Stecker fest sitzt. Stecken Sie den Stecker

ganz in die Netzsteckdose. Wenn der Stecker

lose in der Steckdose sitzt, kann es zu einem

Lichtbogenüberschlag kommen. In diesem

Fall besteht Feuergefahr. Wenden Sie sich gegebenenfalls an

einen qualifizierten Elektriker und lassen Sie die

Netzsteckdose auswechseln.

Für Fernsehgeräte mit dreipoligem Schukostecker

Dieses Fernsehgerät muss an eine

Netzsteckdose mit Schutzkontakt

angeschlossen werden.

Beachten Sie folgende Hinweise, wenn Sie

das Fernsehgerät mithilfe einer

Wandhalterung installieren. Andernfalls kann das

Fernsehgerät herunterfallen und schwere Verletzungen

• Aus Sicherheitsgründen wird unbedingt empfohlen, orginal

Sony Zubehör zu verwenden

/KDL-46S2010/KDL-40S2000/KDL-

Wandhalterung SU-WL51

– KDL-32S2000/KDL-32S2010/KDL-32S2020/KDL-

26S2000/KDL-26S2010/KDL-26S2020:

Wandhalterung SU-WL31

• Es wird unbedingt die Verwendung der offiziellen Sony

Wandhalterung empfohlen, um für ausreichende Luftzufuhr

zu sorgen und Schmutzablagerung um das Fernsehgerät an

Wand und Decke zu vermeiden.

• Befolgen Sie bei der Installation des Fernsehgeräts

unbedingt die mit der Wandhalterung gelieferten

Anweisungen und befestigen Sie das Fernsehgerät

• Wenn das Fernsehgerät an einer

Wand installiert werden soll,

lassen Sie die entsprechenden

Arbeiten unbedingt von

qualifiziertem Fachpersonal

ausführen. Bei unsachgemäßer Installation stellt das

Fernsehgerät eine potenzielle Gefahrenquelle dar.

• Das Fernsehgerät sollte in der Nähe einer leicht

zugänglichen Netzsteckdose installiert werden.

Medizinische Einrichtungen

Stellen Sie dieses Fernsehgerät

Krankenhäusern auf, an denen

medizinische Geräte eingesetzt

werden. Dieses Gerät kann

Fehlfunktionen an medizinischen Geräten verursachen.

• Wenn Sie das Fernsehgerät

transportieren müssen, lösen Sie

zunächst alle Kabel vom Fernsehgerät.

• Wenn Sie das Fernsehgerät tragen,

halten Sie es wie in der Abbildung

rechts dargestellt. Andernfalls kann das

Fernsehgerät herunterfallen und

beschädigt werden oder schwere

Verletzungen verursachen. Wenn das

Fernsehgerät herunterfällt oder

anderweitig beschädigt wird, lassen Sie

es unverzüglich von qualifiziertem

Fachpersonal überprüfen.

• Setzen Sie das Fernsehgerät beim Transport keinen Stößen

und keinen starken Erschütterungen aus. Andernfalls kann

das Fernsehgerät herunterfallen und beschädigt werden

oder schwere Verletzungen verursachen.

• Wenn Sie das Fernsehgerät wegen einer Reparatur oder bei

einem Umzug transportieren müssen, verpacken Sie es

mithilfe der Originalverpackungsmaterialien im

• Zum Tragen des Fernsehgeräts sind mindestens zwei

Personen erforderlich.

• Decken Sie auf keinen Fall die

Lüftungsöffnungen im Gehäuse

ab. Andernfalls besteht

Feuergefahr aufgrund einer

Überhitzung des Geräts.

• Ohne ausreichende Luftzufuhr kann sich auf und im

Fernsehgerät Staub und Schmutz ansammeln. Beachten

Sie Folgendes, um eine ausreichende Luftzufuhr zu

– Installieren Sie das Fernsehgerät nicht nach hinten oder

– Installieren Sie das Fernsehgerät nicht auf dem Kopf

stehend oder falsch herum.

– Installieren Sie das Fernsehgerät nicht in einem Regal

– Stellen Sie das Fernsehgerät nicht auf einer Decke oder

– Decken Sie das Fernsehgerät nicht mit Decken oder

Vorhängen ab und legen Sie keine Gegenstände wie

Zeitungen usw. darauf.

• Lassen Sie ausreichend Platz um das Fernsehgerät.

Andernfalls ist die Luftzufuhr unzureichend und das

Fernsehgerät kann sich überhitzen. In diesem Fall besteht

Feuergefahr und das Fernsehgerät kann beschädigt werden.

• Wenn das Fernsehgerät an der Wand installiert werden

soll, halten Sie einen Abstand von mindestens 10 cm an

der Unterseite und von mindestens 5,5 cm zwischen der

Rückseite des Fernsehgerätes und der Wand ein.

• Installieren Sie das Fernsehgerät auf keinen Fall

Führen Sie nichts in die Lüftungsöffnungen

ein. Wenn Metallgegenstände oder

Flüssigkeiten in diese Öffnungen gelangen,

besteht Feuergefahr und die Gefahr eines

elektrischen Schlags.

• Stellen Sie das Fernsehgerät nicht in

sehr warmer, feuchter oder stark

staubbelasteter Umgebung auf.

• Installieren Sie das Fernsehgerät

nicht an Orten, an denen die Gefahr besteht, dass Insekten

in das Gerät eindringen.

• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen

es mechanischen Vibrationen ausgesetzt ist.

• Stellen Sie das Fernsehgerät auf eine

stabile, ebene Fläche. Andernfalls kann

das Fernsehgerät herunterfallen und

Verletzungen verursachen.

• Installieren Sie das Fernsehgerät nicht so,

dass es z. B. hinter einer Säule hervorragt

oder dass eine Person mit dem Kopf dagegen stoßen

könnte. Andernfalls kann es zu Verletzungen kommen.

Wasser und Feuchtigkeit

• Installieren Sie das Fernsehgerät

nicht in der Nähe von Wasser, wie

z. B. neben einer Badewanne oder

einer Dusche. Schützen Sie das Fernsehgerät außerdem

vor Regen, Feuchtigkeit und Rauch. Andernfalls besteht

Feuergefahr und die Gefahr eines elektrischen Schlags.

• Berühren Sie das Netzkabel und das

Fernsehgerät nicht mit nassen Händen.

Andernfalls kann es zu einem

elektrischen Schlag kommen und das

Fernsehgerät kann beschädigt werden.

Feuchtigkeit und brennbares

• Schützen Sie das Fernsehgerät vor

Feuchtigkeit. Verschütten Sie

keinerlei Flüssigkeit auf dem

Fernsehgerät. Wenn durch die

Öffnungen Flüssigkeiten oder

Fremdkörper in das Fernsehgerät

gelangt sind, dürfen Sie es nicht mehr benutzen.

Andernfalls kann es zu einem elektrischen Schlag

kommen und das Fernsehgerät kann beschädigt werden.

Lassen Sie das Fernsehgerät umgehend von qualifiziertem

Kundendienstpersonal überprüfen.

• Um Feuergefahr zu vermeiden, halten Sie brennbare

Gegenstände (z. B. Kerzen) und Glühbirnen vom

Installieren Sie dieses Fernsehgerät nicht in Restaurants, in

denen viel Öl oder Fett verwendet wird. Andernfalls könnte

fettgetränkter Staub in das Fernsehgerät eindringen. In

diesem Fall besteht die Gefahr von Schäden am Gerät.

Stabile Installation des Fernsehgeräts

Stellen Sie das Fernsehgerät auf einen

tragfähigen, stabilen Ständer oder sonstigen

Unterbau. Hängen Sie nichts an das

Fernsehgerät. Andernfalls könnte das Fernsehgerät vom

Ständer oder von der Wandhalterung herunterfallen und

Sachschäden oder schwere Verletzungen verursachen.

Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät

Installation in einem Fahrzeug

Installieren Sie das Fernsehgerät

nicht in einem Fahrzeug. Durch die

Bewegung beim Fahren kann das

Fernsehgerät herunterfallen und

Verletzungen verursachen. Installieren Sie das Fernsehgerät

auch nicht an der Decke.

Lassen Sie mindestens so viel Platz um das Gerät.

DE Schiffe, Boote und andere

Installieren Sie das Fernsehgerät

nicht in einem Schiff, Boot oder

einem anderen Wasserfahrzeug.

Wenn das Fernsehgerät Wasser,

insbesondere Meerwasser, ausgesetzt wird, besteht

Feuergefahr und die Gefahr von Schäden am Gerät.

• Schützen Sie das Fernsehgerät

vor direktem Sonnenlicht.

Andernfalls kann sich das

Fernsehgerät erhitzen und

• Installieren Sie das Fernsehgerät

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie

Kabel an das Gerät anschließen. Trennen Sie das Gerät zu

Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn

Sie Kabel daran anschließen.

• Stolpern Sie nicht über die Kabel. Andernfalls kann das

Fernsehgerät beschädigt werden.

• Ziehen Sie den Netzstecker aus der

Steckdose, wenn Sie den Netzstecker

und das Fernsehgerät reinigen.

Andernfalls besteht die Gefahr eines

elektrischen Schlags.

• Reinigen Sie den Netzstecker regelmäßig. Wenn der

Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann

die Isolierung leiden und es besteht Feuergefahr.

Berühren Sie zu Ihrer eigenen

Sicherheit bei einem Gewitter nicht

das Fernsehgerät, das Netzkabel oder

Reparaturbedürftige Schäden

Wenn der Bildschirm des Fernsehgeräts gesprungen ist,

trennen Sie unbedingt sofort das Netzkabel vom Stromnetz.

Erst dann dürfen Sie das Gerät berühren. Andernfalls besteht

die Gefahr eines elektrischen Schlags.

Öffnen Sie das Gehäuse nicht.

Überlassen Sie Wartungsarbeiten

stets nur qualifiziertem

Kundendienstpersonal.

Umgang mit Kleinteilen

Halten Sie kleine Zubehörteile außerhalb der Reichweite von

Kindern. Wenn sie verschluckt werden, besteht

Erstickungsgefahr. Rufen Sie in einem solchen Fall

umgehend einen Arzt.

Schleudern Sie keine Gegenstände gegen

das Fernsehgerät. Die

Bildschirmglasscheibe könnte durch den

Aufprall zerbrechen und ernsthafte

Verletzungen verursachen.

Wenn das Gerät nicht benutzt wird

Zum Schutz der Umwelt und aus

Sicherheitsgründen empfiehlt es

sich, das Fernsehgerät nicht im

Bereitschaftsmodus zu lassen, wenn es nicht benutzt wird.

Trennen Sie es vom Stromnetz. Bei einigen Fernsehgeräten gibt

es jedoch möglicherweise Funktionen, für die das Fernsehgerät

in den Bereitschaftsmodus geschaltet sein muss. Ist dies der

Fall, werden Sie in den Anweisungen in dieser Anleitung darauf

Augenschonendes Fernsehen

• Für ermüdungsfreies Fernsehen sollte die Entfernung zum

Fernsehgerät das Vier- bis Siebenfache der Bildhöhe betragen.

• Schauen Sie bei gemäßigter Beleuchtung fern. Bei einer

falschen Beleuchtung werden die Augen belastet. Auch

kontinuierliches Fernsehen über längere Zeit kann die

Augen stark beanspruchen.

• Wenn Sie den Winkel des Fernsehgeräts einstellen

wollen, halten Sie den Fuß des Ständers mit der Hand,

damit das Fernsehgerät nicht vom Ständer getrennt wird.

Achten Sie darauf, sich nicht die Finger zwischen dem

Fernsehgerät und dem Ständer einzuklemmen.

Einstellen der Lautstärke

• Stellen Sie die Lautstärke so ein, dass Ihre Nachbarn nicht

gestört werden. Bei Nacht ist der Ton weit zu hören. Es

empfiehlt sich daher, die Fenster zu schließen oder

Kopfhörer zu verwenden.

• Stellen Sie beim Verwenden von Kopfhörern die

Lautstärke moderat ein. Andernfalls kann es zu

Gehörschäden kommen.

Überlastung der Stromkreise

Dieses Fernsehgerät ist

ausschließlich auf den Betrieb an

220–240 V Wechselstrom ausgelegt.

Achten Sie darauf, nicht zu viele andere Geräte an dieselbe

Netzsteckdose anzuschließen. Andernfalls besteht

Feuergefahr und die Gefahr eines elektrischen Schlags.

Berühren Sie nicht die Oberfläche des Fernsehgeräts. Es

bleibt sehr warm, auch wenn das Fernsehgerät bereits einige

Zeit ausgeschaltet ist.

Wenn Sie das Fernsehgerät in der Nähe von Meerwasser aufstellen,

kann die salzhaltige Luft Korrosion an den Metallteilen des

Fernsehgeräts verursachen. Interne Bauteile können beschädigt

werden und es besteht Feuergefahr. Die Lebensdauer des

Fernsehgeräts kann sich verringern. Ergreifen Sie geeignete

Maßnahmen zum Verringern der Luftfeuchtigkeit und Mäßigen der

Temperatur in dem Raum, in dem das Fernsehgerät aufgestellt ist.

• Halten Sie das Fernsehgerät zum Anheben

oder Verstellen des Bildschirms mit

festem Griff an der Unterseite.

• Um das Fernsehgerät KDL-46S2000/

KDL-46S2010 anzuheben oder zu

transportieren, halten Sie den Bildschirm

mit festem Griff, wie in der Abbildung

gezeigt. Fassen Sie mit der Hand von der

Rückseite des Fernsehgerätes direkt

unter den Bildschirm.11

DE Sicherheitsmaßnahmen

• Der LCD-Bildschirm wird in einer

Hochpräzisionstechnologie hergestellt und der Anteil der

effektiven Pixel beträgt mindestens 99,99 %. Trotzdem sind

möglicherweise schwarze Punkte oder helle Lichtpunkte (rot,

blau oder grün) permanent auf dem LCD-Bildschirm zu sehen.

Dies ist eine spezifische Eigenschaft von LCD-Bildschirmen.

Es handelt sich dabei nicht um eine Fehlfunktion.

• Setzen Sie den LCD-Bildschirm nicht der Sonne aus.

Andernfalls kann die Bildschirmoberfläche beschädigt

• Stoßen Sie nicht gegen den Filter an der Vorderseite,

zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses

Fernsehgerät. Das Bild kann ungleichmäßig werden und

der LCD-Bildschirm kann beschädigt werden.

• Wenn dieses Fernsehgerät an einem kalten Ort verwendet

wird, kommt es möglicherweise zu Schmierstreifen im

Bild oder das Bild wird dunkel.

Dabei handelt es sich nicht um eine Fehlfunktion. Diese

Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbilder längere Zeit angezeigt werden, kann es

zu Doppelbildern kommen. Dieser Effekt verschwindet in

der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das

Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

• Der LCD-Bildschirm enthält kleine Mengen an

Flüssigkristall und Quecksilber. Die Leuchtstoffröhre in

diesem Fernsehgerät enthält ebenfalls Quecksilber.

Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften.

Bei diesem Fernsehgerät wird eine spezielle Leuchtstoffröhre als

Lichtquelle eingesetzt. Wenn die Anzeige auf dem Bildschirm

dunkel wird, flimmert oder gar nicht mehr erscheint, muss der

LCD-Bildschirm gegen einen neuen ausgetauscht werden.

Wenden Sie sich bitte an qualifiziertes Kundendienstpersonal,

um die Leuchtstoffröhre austauschen zu lassen.

Installieren des Fernsehgeräts

• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen

es extremen Temperaturen ausgesetzt ist, z. B. in direktem

Sonnenlicht oder in der Nähe einer Heizung oder eines

Warmluftauslasses. Wenn das Fernsehgerät extremen

Temperaturen ausgesetzt wird, kann es sich überhitzen. In

diesem Fall kann sich das Gehäuse verformen oder es

kann zu Fehlfunktionen kommen.

• Das Fernsehgerät bleibt auch in ausgeschaltetem Zustand

mit dem Stromnetz verbunden. Wenn Sie das

Fernsehgerät ganz vom Netz trennen wollen, ziehen Sie

den Stecker aus der Steckdose.

• Für eine gute Bildqualität achten Sie darauf, dass kein

Lampen- oder Sonnenlicht direkt auf den Bildschirm fällt.

Falls möglich, bringen Sie eine von der Decke herab

gerichtete Punktbeleuchtung an.

• Stellen Sie andere Geräte nicht zu nahe beim Fernsehgerät

auf. Lassen Sie mindestens 30 cm Platz zwischen dem

Fernsehgerät und anderen Geräten. Wenn ein

Videorecorder vor oder neben dem Fernsehgerät

aufgestellt wird, kann es zu Bildstörungen kommen.

• Bild- und/oder Tonstörungen können auftreten, wenn sich

das Fernsehgerät nahe an Geräten befindet, die

elektromagnetische Strahlung aussenden.

Pflegen und Reinigen der Bildschirmoberfläche bzw.

Um Materialschäden oder Schäden an der

Bildschirmbeschichtung zu vermeiden, beachten Sie bitte

folgende Sicherheitsmaßnahmen.

• Stoßen Sie nicht gegen den Bildschirm, berühren Sie ihn

nicht mit einem harten Gegenstand und werfen Sie nichts

gegen den Bildschirm. Andernfalls kann der Bildschirm

zerkratzt oder beschädigt werden.

• Berühren Sie nicht die Mattscheibe, wenn Sie das

Fernsehgerät kontinuierlich längere Zeit in Betrieb haben.

Die Mattscheibe kann sich erhitzen.

• Es empfiehlt sich, die Bildschirmoberfläche so wenig wie

möglich zu berühren.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch

von der Bildschirmoberfläche bzw. dem Gehäuse. Bei

stärkerer Verschmutzung feuchten Sie ein weiches Tuch

leicht mit einer milden Reinigungslösung an und wischen

dann über den Bildschirm.

• Verwenden Sie keine Scheuerschwämme, keine

alkalischen/säurehaltigen Reinigungsmittel, kein

Scheuerpulver und keine flüchtigen Lösungsmittel wie

Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie

solche Mittel verwenden oder das Gerät längere Zeit mit

Gummi- oder Vinylmaterialien in Berührung kommt,

kann es zu Schäden an der Bildschirm- oder der

Gehäuseoberfläche kommen.

• In den Lüftungsöffnungen kann sich über einen längeren

Zeitraum hinweg Staub ansammeln. Um eine

ausreichende Belüftung sicherzustellen, empfiehlt es sich,

den Staub regelmäßig (einmal pro Monat) mit einem

Staubsauger abzusaugen.

Entsorgung von gebrauchten

elektronischen Geräten

(anzuwenden in den Ländern

der Europäischen Union und

anderen europäischen

Ländern mit einem separaten

Sammelsystem für diese

Das Symbol auf dem Produkt oder

seiner Verpackung weist darauf

hin, dass dieses Produkt nicht als

normaler Haushaltsabfall zu behandeln ist, sondern an einer

Annahmestelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch

Ihren Beitrag zum korrekten Entsorgen dieses Produkts

schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch

falsches Entsorgen gefährdet. Materialrecycling hilft, den

Verbrauch von Rohstoffen zu verringern. Weitere

Informationen über das Recycling dieses Produkts erhalten

Sie von Ihrer Gemeinde, den kommunalen

Entsorgungsbetrieben oder dem Geschäft, in dem Sie das

Produkt gekauft haben.

Entsorgen des Fernsehgeräts12

Übersicht über die Fernbedienung

Tipp Die Tasten A/B, PROG + und die Zifferntaste 5 sind mit einem Tastpunkt versehen. Verwenden Sie die Tastpunkte als Anhaltspunkt beim Bedienen des Fernsehgeräts. 1 "/1 – Fernsehbereitschaft

Zum vorübergehenden Ausschalten des Fernsehgeräts und zum Einschalten

aus dem Bereitschaftsmodus.

2 A/B – Zweikanalton (Seite 26)

Die Tasten dienen zur Wahl der Optionen am unteren Ende der Favoriten-

und EPG-Digitalmenüs.

4 / – Info / Anzeigen von verborgenem Text

• Im Digitalmodus: Zeigt kurze Details des momentan wiedergegebenen

• Im Analogmodus: Zum Anzeigen von Informationen, wie aktuelle

Kanalnummer und Bildformat.

• Im Videotextmodus (Seite 15): Zum Anzeigen von verborgenen

Informationen (z. B. Antworten für ein Quiz).

5 F/f/G/g/ (Seite 14, 21)

6 TOOLS (Seite 16, 20, 39)

Ermöglicht Ihnen den Zugriff auf verschiedene Wiedergabeoptionen und die

Änderung/Durchführung von Einstellungen entsprechend der Signalquelle

und dem Bildschirmmodus.

8 DIGITAL – Digitalmodus (Seite 14)

• Im Fernsehmodus: Zum Auswählen von Kanälen. Geben Sie für

Kanalnummer 10 und höher die zweite Ziffer innerhalb von zwei

• Im Videotextmodus: Zum Eingeben der dreistelligen Nummer, mit der die

Seite ausgewählt wird.

0 – Vorheriger Kanal

Zurückschalten zum vorher (mehr als fünf Sekunden) angezeigten Kanal.

qa PROG +/- (Seite 14)

• Im Fernsehmodus: Zum Auswählen des nächsten (+) oder vorherigen (-)

• Im Videotextmodus: Zum Auswählen der nächsten (+) oder vorherigen (-)

qs 2 +/- – Lautstärke

qd % – Stummschalten (Seite 14)

/ – Videotext (Seite 15)

qg ANALOG – Analogmodus (Seite 14)

qh / RETURN Schaltet auf die vorhergehende Seite eines angezeigten Menüs zurück.

qj – EPG (Digitalelektronischer Programmführer) (Seite 17)

qk – Standbild (Seite 15)

Dient zum Einfrieren des Fernsehbilds.

ql – Bildformat (Seite 15)

w; / – Eingangswahl / Anhalten von Text

• Im Fernsehmodus (Seite 20): Zum Auswählen des Eingangssignals von

Geräten, die an die Fernsehbuchsen angeschlossen sind.

• Im Videotextmodus (Seite 15): Zum Anhalten der aktuellen Seite.13

Übersicht über die Bedienelemente und Anzeigen

Vergewissern Sie sich, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie das Netzkabel abziehen. Das Abziehen des

Netzkabels bei noch eingeschaltetem Fernsehgerät kann dazu führen, dass die Anzeige erleuchtet bleibt oder eine Funktionsstörung

im Fernsehgerät auftritt.

2 / – Eingangswahl/OK

• Im Fernsehmodus (Seite 20): Zum Auswählen

des Eingangssignals von Geräten, die an die

Fernsehbuchsen angeschlossen sind.

• Im Fernsehmenü: Dient zum Auswählen eines

Menüs oder einer Option und zum Bestätigen

• Zum Erhöhen (+) bzw. Verringern (-) der

• Im Fernsehmenü: Zum Anfahren der

Optionen nach links ( ) bzw. rechts ( ).

• Im Fernsehmodus: Zum Auswählen des

nächsten (+) oder vorherigen (-) Kanals.

• Im Fernsehmenü: Zum Anfahren der

Optionen nach oben ( ) bzw. unten ( ).

Zum Ein- und Ausschalten des Fernsehgeräts.

6 Fernbedienungssensor

7 – Bildabschaltungs-/Timeranzeige

• Leuchtet in Grün auf, wenn das Bild

ausgeblendet wird (Seite 29).

• Leuchtet in Orange auf, wenn der Timer

aktiviert ist (Seite 29).

8 1 – Bereitschaftsanzeige

Leuchtet rot auf, wenn sich das Fernsehgerät im

Bereitschaftsmodus befindet.

Leuchtet grün auf, wenn das Fernsehgerät

1 Drücken Sie 1 am Fernsehgerät

(Oberseite), um das Fernsehgerät

einzuschalten. Wenn sich das Fernsehgerät im Bereitschaftsmodus befindet (die Anzeige 1 (Bereitschaft) am Fernsehgerät (vorne) leuchtet rot), schalten Sie das Fernsehgerät mit "/1 an der Fernbedienung ein. 2 Drücken Sie DIGITAL oder ANALOG, um

auf den Digitalmodus bzw. den

Analogmodus umzuschalten. Die verfügbaren Kanäle hängen vom gewählten Modus ab. 3 Wählen Sie mit den Zifferntasten oder

PROG +/- einen Fernsehkanal aus. Um die Kanalnummer 10 und höher mit den Zifferntasten zu wählen, geben Sie die zweite und dritte Ziffer innerhalb von zwei Sekunden ein.Um einen digitalen Kanal mithilfe des elektronischen Programmführers (EPG) auszuwählen, siehe Seite 17.Im DigitalmodusEin Informationsbanner erscheint kurz. Die folgenden Symbole können auf dem Banner angezeigt werden. Weitere Funktionen

3 : Radiodienst: Verschlüsselungs-/Abonnementdienst: Mehrere Dialogsprachen verfügbar: Untertitel verfügbar: Untertitel für Hörgeschädigte verfügbar: Empfohlenes Mindestalter für aktuelles Programm (von 4 bis 18 Jahren): Kindersicherung: Aktuelles Programm wird aufgenommenFunktion VorgehenZeitweiliges Ausschalten des Fernsehgeräts(Bereitschaftsmodus)Drücken Sie "/1.Einschalten des Fernsehgerätes aus dem Bereitschaftsmodus ohne Ton Drücken Sie %. Drücken Sie 2 +/- zum Einstellen des Lautstärkepegels.Vollständiges Ausschalten des FernsehgerätsDrücken Sie 1 am Fernsehgerät (Oberseite).Einstellen der LautstärkeDrücken Sie 2 + (lauter)/- (leiser).Stummschalten des Tons Drücken Sie %. Drücken Sie die Taste erneut, um den Ton wiederherzustellen.Aufrufen der Programmindexta-belle (nur im Analogmodus)Drücken Sie . Um einen analogen Kanal auszuwählen, drücken Sie F/f, dann . Informationen zum Aufrufen der Indextabelle mit Eingangssignalen finden Sie auf siehe Seite 20.15

So rufen Sie Videotext auf

Drücken Sie /. Mit jedem Tastendruck auf /

wechselt die Anzeige zyklisch wie folgt:

Videotext t Videotext über dem Fernsehbild

eingeblendet (Mischmodus) t Kein Videotext

(Beenden der Videotextanzeige)

Zum Auswählen einer Seite drücken Sie die

Zifferntasten oder PROG +/-.

Zum Anhalten einer Seite drücken Sie / .

Zum Anzeigen von verborgenen Informationen

drücken Sie / . Tipps• Sorgen Sie dafür, dass das Fernsehgerät starke Signale empfängt. Andernfalls können Textfehler auftreten.• Die meisten Fernsehkanäle strahlen Videotext aus. Weitere Informationen zu diesem Dienst finden Sie auf der Indexseite.• Wenn vier farbige Optionen unten auf der Videotextseite zu sehen sind, steht Fastext zur Verfügung. Mit Fastext können Sie schnell und einfach auf Seiten zugreifen. Drücken Sie die entsprechende farbige Taste, um die Seite aufzurufen. Standbild

Dient zum Einfrieren des Fernsehbilds (z.B. um eine

Telefonnummer oder ein Rezept zu notieren).

1 Drücken Sie an der Fernbedienung.

2 Drücken Sie F/f/G/g, um die Position des

Fensters einzustellen.

3 Drücken Sie , um das Fenster zu

Drücken Sie erneut, um auf den normalen

Fernsehmodus zurückzuschalten.

Manuelles Wechseln des Bildformats je

Drücken Sie mehrmals, um „Smart“, „4:3“,

„Wide“, „Zoom“ oder „14:9“ auszuwählen.

Herkömmliche 4:3-Sendungen werden mit einem

Breitbildeffekt angezeigt. Das Bild im 4:3-Format

wird bildschirmfüllend gedehnt.

Herkömmliche 4:3-Sendungen (also keine

Breitbildsendungen) werden mit den richtigen

Proportionen angezeigt.

Breitbildsendungen (16:9) werden mit den richtigen

Proportionen angezeigt.

Kinofilme (Letter-Box-Format) werden mit den

richtigen Proportionen angezeigt.

14:9-Sendungen werden mit den richtigen

Proportionen angezeigt. Als Resultat erscheinen

schwarze Balken auf dem Bildschirm. * Teile des Bildes werden oben und unten möglicherweise abgeschnitten.Tipps• Alternativ dazu können Sie „Auto Format“ auch auf „Ein“ setzen. In diesem Fall wird automatisch das beste Format für die Sendung ausgewählt (Seite 27).• Sie können die Bildlage einstellen, wenn Sie 14:9 oder Zoom wählen. Mit F/f verschieben Sie das Bild nach oben oder unten (z. B. zum Lesen von Untertiteln).• Manche Zeichen und/oder Buchstaben am oberen und unteren Bildrand sind im Smart-Modus eventuell nicht sichtbar. In solch einem Fall können Sie die Zeichen sichtbar machen, indem Sie „V. Amplitude“ im Menü „Bildschirm einstellen“ wählen und die vertikale Größe einstellen. Smart*

DE Verwendung des Menüs Tools

Drücken Sie TOOLS, um während der Wiedergabe

eines Fernsehprogramms die folgenden Optionen

Optionen Beschreibung

Energie sparen Siehe Seite 29.

Untertitel Einstellung

(nur im Digitalmodus)

Bild-Modus Siehe Seite 23.

Ton-Modus Siehe Seite 25.

Ermöglicht das Umschalten auf

den Digitalmodus, um die

Uhrzeit zu erhalten.

Abschalttimer Siehe Seite 29.

KH Lautst. Siehe Seite 26.17

Benutzung des digitalelektronischen

Programmführers (EPG) *

1 Drücken Sie im Digitalmodus, um den

digitalelektronischen Programmführer

2 Führen Sie den gewünschten

Bedienungsvorgang gemäß der

nachstehenden Tabelle durch. HinweisProgramminformationen werden nur angezeigt, wenn der Fernsehsender solche überträgt.* Bitte beachten Sie, dass diese Funktion in manchen Ländern eventuell nicht verfügbar ist.Digitalelektronischer Programmführer (EPG)Funktion VorgehenAusschalten des EPG Drücken Sie . Navigieren im EPG Drücken Sie F/f/G/g. Anschauen des aktuellen Programms Drücken Sie , während das aktuelle Programm ausgewählt ist.Sortieren der Programminformationen nach Kategorie – Kategorieliste1 Drücken Sie die blaue Taste.2 Drücken Sie F/f/G/g um eine Kategorie auszuwählen. Der Kategoriename wird auf der Seite angezeigt.Die folgenden Kategorien sind verfügbar:„Favoriten“: Enthält alle in der Favoritenliste gespeicherten Kanäle (Seite 19).„Alle Kategorien“: Enthält alle verfügbaren Kanäle. „Nachrichten“: Enthält alle Nachrichtenkanäle.3 Drücken Sie . Der elektronische Programmführer (EPG) zeigt nun nur die aktuellen Programme der ausgewählten Kategorie an.Einstellen des aufzunehmenden Programms – Timer Aufnahme 1 Drücken Sie F/f/G/g um das später aufzunehmende Programm auszuwählen.2 Drücken Sie .3 Drücken Sie F/f um die Option „Timer Aufnahme“ auszuwählen.4 Drücken Sie , um den Timer des Fernsehgeräts und Ihres Videorecorders zu aktivieren. Das Symbol erscheint bei der Information des betreffenden Programms. Die Anzeige am Fernsehgerät (Vorderseite) leuchtet auf.Hinweise• Am Fernsehgerät kann VCR-Timeraufnahme nur für Smartlink-kompatible Videorecorder eingestellt werden. Wenn Ihr Videorecorder nicht Smartlink-kompatibel ist, erscheint eine Meldung, die Sie auffordert, den Timer Ihres Videorecorders einzustellen.• Nachdem die Aufnahme begonnen hat, können Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten. Wenn Sie Ihr Fernsehgerät jedoch ganz ausschalten, wird die Aufnahme möglicherweise abgebrochen.• Falls eine Altersgrenze für Programme gewählt worden ist, erscheint eine Meldung mit der Aufforderung zur Eingabe des PIN-Codes auf dem Bildschirm. Weitere Einzelheiten finden Sie unter „Kindersicherung“ auf Seite 36.Fortsetzung18

Sie können den digitalen Elektronischen Programmführer (EPG) auch anzeigen, indem Sie „Digitales EPG“ im „MENU“

Einstellen eines Programms auf

automatische Anzeige bei Programmstart

1 Drücken Sie F/f/G/g um das später anzuzeigende

Programm auszuwählen.

F/f um die Option „Erinnerung“ auszuwählen.

4 Drücken Sie , um das ausgewählte Programm beim

Programmstart automatisch anzuzeigen.

Das Symbol c erscheint bei der Information des betreffenden

Wenn Sie das Fernsehgerät in den Bereitschaftsmodus versetzen, schaltet es

sich kurz vor dem Programmstart automatisch ein.

Einstellen von Uhrzeit und Datum eines

aufzunehmenden Programms – Man. Timer

F/f die Option „Man. Timer Aufnahme“ aus,

und drücken Sie anschließend .

3 Wählen Sie das Datum mit

F/f aus, und drücken Sie dann

4 Stellen Sie die Start- und Stoppzeit auf die gleiche Weise wie

5 Wählen Sie das Programm mit

F/f aus, und drücken Sie

dann , um den Timer des Fernsehgerätes und Ihres

Videorecorders zu aktivieren.

Das Symbol erscheint bei der Information des betreffenden

Programms. Die Anzeige am Fernsehgerät (Vorderseite) leuchtet auf.

• Am Fernsehgerät kann VCR-Timeraufnahme nur für Smartlink-kompatible

Videorecorder eingestellt werden. Wenn Ihr Videorecorder nicht Smartlink-

kompatibel ist, erscheint eine Meldung, die Sie auffordert, den Timer Ihres

Videorecorders einzustellen.

• Nachdem die Aufnahme begonnen hat, können Sie Ihr Fernsehgerät in den

Bereitschaftsmodus schalten. Wenn Sie Ihr Fernsehgerät jedoch ganz

ausschalten, wird die Aufnahme möglicherweise abgebrochen.

• Falls eine Altersgrenze für Programme gewählt worden ist, erscheint eine

Meldung mit der Aufforderung zur Eingabe des PIN-Codes auf dem

Bildschirm. Weitere Einzelheiten finden Sie unter „Kindersicherung“ auf

Annullieren einer Aufnahme/Erinnerung –

F/f um die Option „Timer-Liste“ auszuwählen.

3 Wählen Sie das zu annullierende Programm mit

Es erscheint eine Anzeige zur Bestätigung, dass Sie das Programm

4 Drücken Sie g zur Wahl von „Ja“, und drücken Sie dann

Benutzung der Favoritenliste *

Die Favoriten-Funktion gestattet Ihnen, Programme

aus einer Liste von bis zu 8 angegebenen Kanälen

auszuwählen. Zum Anzeigen der Favoritenliste, siehe

„Navigieren in den Menüs“ (Seite 21). * Bitte beachten Sie, dass diese Funktion in manchen Ländern eventuell nicht verfügbar ist. Favoritenliste

Erstmaliges Erstellen Ihrer Favoritenliste Es erscheint eine Meldung, in der Sie gefragt werden, ob Sie Kanäle der

Favoritenliste hinzufügen wollen, wenn Sie zum ersten Mal „Digitale

Favoriten“ im „MENU“ wählen.

1 Drücken Sie , um die Option „Ja“ auszuwählen.

F/f, um den hinzuzufügenden Kanal

Wenn Sie die Kanalnummer kennen, können Sie einen Kanal mithilfe der

Zifferntasten direkt auswählen.

Kanäle, die in der Favoritenliste gespeichert sind, werden durch das

Symbol gekennzeichnet.

Ausschalten der Favoritenliste Drücken Sie RETURN.

Anzeigen kurzer Details zu aktuellen

Drücken Sie , während Sie einen Kanal auswählen. Drücken Sie die Taste

erneut, um die Funktion auszuschalten.

Wiedergeben eines Kanals Drücken Sie , während Sie einen Kanal auswählen.

Hinzufügen oder Löschen von Kanälen in

1 Drücken Sie die blaue Taste.

Kanäle, die in der Favoritenliste gespeichert sind, werden durch das

Symbol gekennzeichnet.

2 Drücken Sie F/f um den hinzuzufügenden Kanal

Wenn Sie die Kanalnummer kennen, können Sie einen Kanal mithilfe der

Zifferntasten direkt auswählen.

4 Drücken Sie die blaue Taste, um zur Favoritenliste

Löschen aller Kanäle in der Favoritenliste

1 Drücken Sie die blaue Taste.

2 Drücken Sie die gelbe Taste.

Es erscheint eine Anzeige, um zu bestätigen, dass Sie alle Kanäle in der

Favoritenliste löschen wollen.

3 Drücken Sie G zur Wahl von „Ja“, und drücken Sie dann

DE Bildwiedergabe von

Schalten Sie das angeschlossene Gerät

ein, und führen Sie folgende Schritte aus.

Bei Geräten, die mit einem voll belegten 21-poligen

Scart-Kabel an die Scart-Buchsen angeschlossen

Starten Sie die Wiedergabe am angeschlossenen

Das Bild vom angeschlossenen Gerät erscheint auf

Bei einem mit der automatischen Senderspeicherung

eingestellten Videorecorder (Seite 6)

Drücken Sie im Analogmodus PROG +/- oder die

Zifferntasten zur Wahl des Videokanals.

Bei anderen angeschlossenen Geräten

Drücken Sie / so oft, bis das richtige

Eingangssymbol (siehe unten) auf dem Fernsehschirm

Verwendung des Menüs Tools

Drücken Sie TOOLS, um die folgenden Optionen

anzuzeigen, wenn Sie Bilder von einem

angeschlossenen Gerät außer einem PC wiedergeben. AV1/ AV1, AV2/ AV2: Audio/Video- oder RGB-Eingangssignal über die SCART-Buchse / 1 oder 2. erscheint nur, wenn eine RGB-Signalquelle angeschlossen wurde.AV3: Komponenteneingangssignal von den Buchsen Y, PB/CB, P R/CR ( / 3) und Audioeingangssignal von den Buchsen L, R ( / 3).AV4: Ein digitales Audio-/Videosignal wird über die Buchse HDMI IN 4 eingespeist. Das Audioeingangssignal ist nur analog, wenn das Gerät über die DVI- und Audioausgangsbuchse angeschlossen ist.AV5/ AV5: Videoeingangssignal über die Videobuchse 5 und Audioeingangssignal über die Audiobuchsen L (MONO), R ( 5). erscheint nur, wenn das Gerät an die S-Videobuchse 5 statt an die Videobuchse 5 angeschlossen ist und das S-Videoeingangssignal über die S-Videobuchse 5 eingespeist wird. Funktion Vorgehen Zurückschalten zum normalen FernsehbetriebDrücken Sie DIGITAL oder ANALOG. Aufrufen der Indextabelle mit EingangssignalenDrücken Sie , um die Eingangssignal-Indextabelle aufzurufen. (Drücken Sie dann, nur im Analogmodus, g.) Um eine Eingangssignalquelle auszuwählen, drücken Sie erst F/

Optionen Beschreibung Energie sparen Siehe Seite 29.Bild-Modus Siehe Seite 23.Ton-Modus Siehe Seite 25.Uhr automatisch stellen (nur im Analogmodus)Ermöglicht das Umschalten auf den Digitalmodus, um die Uhrzeit zu erhalten.Abschalttimer Siehe Seite 29.KH Lautst. Siehe Seite 26.21

DE Verwendung der MENÜ-Funktionen

Navigieren in den Menüs „MENU“ ermöglicht die Nutzung verschiedener praktischer Funktionen dieses Fernsehgerätes. Mithilfe der Fernbedienung können Sie bequem Kanäle oder externe Eingänge wählen. Auch Einstellungen Ihres Fernsehgerätes lassen sich mithilfe von „MENU“ leicht ändern. 1 Rufen Sie mit MENU das Menü auf.

2 Wählen Sie mit F/f eine Option aus.

3 Drücken Sie , um eine ausgewählte

Option zu bestätigen. Zum Beenden des Menüs drücken Sie MENU. Verwendung der MENÜ-Funktionen

2,3 Menü BeschreibungDigitale Favoriten(nur in Gebieten mit Digitalfernsehen)Ruft die Favoritenliste auf. Einzelheiten über die Einstellungen, siehe Seite 19.Programmliste(nur in Gebieten mit Analogfernsehen)Gestattet die Auswahl von Fernsehprogrammen aus einer Liste von Kanaletiketten.• Um den gewünschten Kanal wiederzugeben, wählen Sie den Kanal aus und drücken dann .• Um einem Programm einen Namen zuzuweisen, siehe Seite 32.Analog(nur in Gebieten mit Digitalfernsehen)Schaltet auf den zuletzt wiedergegebenen Analogkanal zurück.Digital(nur in Gebieten mit Digitalfernsehen)Schaltet auf den zuletzt wiedergegebenen Digitalkanal zurück.Digitales EPG(nur in Gebieten mit Digitalfernsehen)Ruft den digitalen Elektronischen Programmführer (EPG) auf.Einzelheiten über die Einstellungen, siehe Seite 17.Fortsetzung22

Dient zur Wahl der an das Fernsehgerät angeschlossenen Geräte.

• Um den gewünschten externen Eingang wiederzugeben, wählen

Sie die Eingangssignalquelle aus und drücken dann .

• Um einem externen Eingang ein Etikett zuzuweisen, siehe

Öffnet den Menübildschirm Einstellungen, auf dem die meisten der erweiterten

Einstellungen und Justierungen vorgenommen werden. Wählen Sie ein

Menüsymbol bzw. eine Option aus, und nehmen Sie die gewünschte Änderung

oder Einstellung mit

Für Einzelheiten über die Einstellungen, siehe Seite 23 bis 36.

DE Verwendung der MENÜ-Funktionen

Die unten aufgeführten Optionen stehen im Menü

„Bild“ zur Auswahl. Um Optionen in „Einstellungen“

auszuwählen, siehe „Navigieren in den Menüs“

Damit wählen Sie, ob die im Menü „Bild“ durchgeführten Einstellungen auf alle

Eingänge oder nur den gegenwärtig wiedergegebenen Eingang angewendet werden.

„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.

„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang

Zum Auswählen des Bildmodus.

„Brillant“: Für verbesserten Bildkontrast und Bildschärfe.

„Standard“: Für Standardbilder. Empfohlen für privaten Gebrauch.

„Anwender“: Zum Speichern bevorzugter Einstellungen.

Alle Bildeinstellungen außer „Bild-Modus“ werden auf die Werksvorgaben

Dient zum Einstellen der Helligkeit der Hintergrundbeleuchtung.

Dient zum Erhöhen oder Verringern des Bildkontrastes.

Dient zum Aufhellen oder Abdunkeln des Bilds.

Dient zum Erhöhen oder Verringern der Farbintensität.

Dient zum Erhöhen oder Verringern der Grüntöne.

Tipp „Farbton“ lässt sich nur bei NTSC-Farbsignalen einstellen (z. B. bei Videokassetten aus den USA). Fortsetzung24

Dient zum Einstellen der Weiße des Bilds.

„Kalt“: Bei Weißtönen wird der Blauanteil erhöht.

„Neutral“: Normale Weißtöne.

„Warm 1“/„Warm 2“: Bei Weißtönen wird der Rotanteil erhöht. „Warm 2“ liefert

einen stärkeren Rotton als „Warm 1“.

„Warm 1“ und „Warm 2“ können nur gewählt werden, wenn „Bild-Modus“ auf „Anwender“

Dient zum Erhöhen oder Verringern der Konturenschärfe.

Dyn. NR Zum Verringern von Bildstörungen (verrauschtes Bild) bei schwachen

„Autom.“: Die Bildstörungen werden automatisch verringert.

„Hoch“/„Mittel“/„Niedrig“: Die Rauschunterdrückung wird unterschiedlich stark

„Aus“: Die Funktion Dyn. NR wird abgeschaltet.

Gestattet eine detailliertere Anpassung der Bildfunktion. Wenn Sie „Bild-Modus“

auf „Anwender“ setzen, können Sie diese Einstellungen festlegen/ändern.

„Normwerte“: Dient zur Rücksetzung aller erweiterten Videoeinstellungen auf die

„Schwarzkorrektur“: Hebt schwarze Bereiche des Bilds für stärkeren Kontrast

„Kontrastanhebung“: Stellt „Kontrast“ unter Beurteilung der Bildschirmhelligkeit

automatisch auf die optimalen Werte ein. Diese Einstellung ist besonders für dunkle

Bilder wirksam, da sie die Dynamik des Bilds erhöht.

„Gamma“: Zum Einstellen der Balance zwischen hellen und dunklen Bildbereichen.

„Weisskorrektur“: Hebt weiße Bildteile hervor.

„Farbbrillance“: Lässt Farben lebhafter erscheinen.

„MPEG-Rauschunterd.“: Reduziert Bildrauschen in Videos mit MPEG-

Komprimierung (nur im Digitalmodus).25

DE Verwendung der MENÜ-Funktionen

Die unten aufgeführten Optionen stehen im Menü

„Ton“ zur Auswahl. Um Optionen in „Einstellungen“

auszuwählen, siehe „Navigieren in den Menüs“

Damit wählen Sie, ob die im Menü „Ton“ durchgeführten Einstellungen auf alle

Eingänge oder nur den gegenwärtig wiedergegebenen Eingang angewendet werden.

„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.

„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang

Dient zur Wahl des Tonmodus.

„Dynamisch“: Betont Höhen und Bässe.

„Standard“: Für Standard-Ton. Empfohlen für privaten Gebrauch.

„Anwender“: Flat response. Gestattet auch die Speicherung Ihrer bevorzugten

Dient zur Rücksetzung der Toneinstellungen außer „Ton-Modus“, „Zweiton“, „KH/

LS Link“ und „KH Lautst.“ auf die Werksvorgaben.

Dient zur Einstellung hochfrequenter Klänge.

Dient zur Einstellung niederfrequenter Klänge.

Reguliert die Balance zwischen dem linken und rechten Lautsprecher.

Zum Beibehalten eines konstanten Lautstärkepegels, auch wenn Lautstärkesprünge

auftreten (beispielsweise sind Werbespots in der Regel lauter als

Dient zur Wahl des Surroundmodus.

„TruSurround XT“: Für Surroundklang (nur für Stereoprogramme).

„Stereo Simuliert“: Verleiht Mono-Programmen einen surround-ähnlichen Effekt.

„Aus“: Für normalen Stereo- oder Mono-Empfang.

BBE Verleiht dem Klang mehr Dynamik durch Kompensieren der Phaseneffekte in den

Lautsprechern mit dem „BBE High Definition Sound System“.

„Höhen“, „Tiefen“, „Balance“, „Autom.Lautst.“, „Surround“ und „BBE“ sind für Kopfhörer und Audioausgangsbuchsen

Zum Auswählen des Tons vom Lautsprecher bei einer Stereo- oder

Zweikanaltonsendung.

„Stereo“, „Mono“: Bei einer Stereosendung.

„A“/„B“/„Mono“: Bei Zweikanaltonsendungen wählen Sie „A“ für Tonkanal 1, „B“

für Tonkanal 2 oder „Mono“ für einen Monokanal, falls verfügbar.

Wenn Sie ein an das Fernsehgerät angeschlossenes Gerät auswählen, setzen Sie die Option

„Zweiton“ auf „Stereo“, „A“ oder „B“.

Schaltet die internen Lautsprecher des Fernsehgerätes ein/aus, wenn ein Kopfhörer

(Kopfhörerlautstärke)

Zum Einstellen der Lautstärke von Kopfhörern.27

DE Verwendung der MENÜ-Funktionen

Menü „Bildschirm einstellen“

Die unten aufgeführten Optionen stehen im Menü

„Bildschirm einstellen“ zur Auswahl. Um Optionen in

„Einstellungen“ auszuwählen, siehe „Navigieren in

den Menüs“ (Seite 21).

Damit wählen Sie, ob die im Menü „Bildschirm einstellen“ durchgeführten

Einstellungen auf alle Eingänge oder nur den gegenwärtig wiedergegebenen

Eingang angewendet werden.

„Alle“: Die Einstellungen werden auf alle Eingänge angewendet.

„Nur Video“: Die Einstellungen werden nur auf den gegenwärtigen Eingang

Einzelheiten zum Bildformat finden Sie auf siehe „Manuelles Wechseln des

Bildformats je nach Sendung“ (Seite 15).

Zum automatischen Wechseln des Bildformats je nach Sendesignal. Wenn Sie Ihre

Einstellung beibehalten wollen, wählen Sie „Aus“.

Tipps • Auch wenn Sie unter „Auto Format“ die Option „Ein“ oder „Aus“ gewählt haben, können Sie das Bildformat jederzeit durch wiederholtes Drücken von ändern.• „Auto Format“ steht nur bei PAL- und SECAM-Signalen zur Verfügung. 4:3 Vorwahl

Dient zur Wahl des Standard-Bildschirmmodus für 4:3-Sendungen.

„Smart“: Herkömmliche 4:3-Sendungen werden mit einem Breitbildeffekt angezeigt.

„4:3“: Zeigt konventionelle 4:3-Sendungen in den korrekten Proportionen an.

„Aus“: Die aktuelle Einstellung von „Bildformat“ wird beibehalten, wenn der Kanal

oder Eingang gewechselt wird.

Tipp Diese Option ist nur verfügbar, wenn „Auto Format“ auf „Ein“ gesetzt wird. Anzeigebereich

Dient zum Einstellen der Bildanzeigefläche.

„Normal“: Das Bild wird in Originalgröße angezeigt.

„-1“/„-2“: Das Bild wird vergrößert, um den Bildrand zu verbergen.

Dient zur Einstellung der Horizontalposition des Bilds für das jeweilige

Dient zur Einstellung der Vertikalposition des Bilds, wenn das Bildschirmformat auf

Zoom oder 14:9 eingestellt wird.

Dient zur Einstellung der vertikalen Bildgröße, wenn das Bildschirmformat auf

Smart, Zoom oder 14:9 eingestellt wird.28

DE Menü „Grundeinstellungen“

Im Menü „Grundeinstellungen“ können Sie die unten

aufgelisteten Optionen auswählen. Um Optionen in

„Einstellungen“ auszuwählen, siehe „Navigieren in

den Menüs“ (Seite 21).

Dient zum Aufrufen des „Initialisierungsmenüs“, mit dem Sie Sprache und Land/

Region wählen und alle verfügbaren digitalen und analogen Kanäle abspeichern

können. In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Sprache

und das Land/die Region sowie die Kanäle von der ersten Konfiguration des

Fernsehgeräts bereits eingestellt sind (Seite 5, 6). Mit dieser Option können Sie den

Vorgang allerdings erneut ausführen (z. B. um nach einem Umzug Sender neu

einzustellen oder nach neu eingeführten Sendekanälen zu suchen).

Zum Auswählen der Sprache, in der die Menüs angezeigt werden.

Jedem Gerät, das an die Buchsen an der Seite und an der Rückseite angeschlossen

ist, wird ein Name zugewiesen. Der Name wird kurz auf dem Fernsehschirm

angezeigt, wenn das Gerät ausgewählt wird. Eingangssignalquellen, die nicht mit

irgendwelchen Geräten verbunden sind, können übersprungen werden.

F/f die gewünschte Eingangsquelle aus, und drücken

F/f die gewünschte Option unten aus, und drücken Sie

Gerätenamen: Verwendet eines der Vorwahl-Etiketten, um dem angeschlossenen

Gerät einen Namen zuzuweisen.

„Bearb.“: Erstellen Sie einen eigenen Namen. Führen Sie die Schritte 2 bis 4 unter

„Programmnamen“ aus (Seite 32).

„Auslassen“: Eine Eingangsquelle, an die kein Gerät angeschlossen ist, wird

übersprungen, wenn Sie mit die Eingangsquelle auswählen.

Dient zur Wahl des Eingangssignals von den S-Videobuchsen 5, wenn beide

Buchsen / 5 belegt sind.29

DE Verwendung der MENÜ-Funktionen

Dient zum Einstellen des Timers, um das Fernsehgerät ein- und auszuschalten.

Zum Festlegen einer Zeitspanne, nach der das Fernsehgerät automatisch in den

Bereitschaftsmodus schaltet.

Wenn der Abschalttimer aktiviert ist, leuchtet die Anzeige (Timer) am

Fernsehgerät (Vorderseite) in Orange auf.

• Wenn Sie das Fernsehgerät aus- und wieder einschalten, wird „Abschalttimer“ auf „Aus“

• „Fernsehgerät wird bald durch Abschalttimer abgeschaltet.“ wird eine Minute, bevor das

Fernsehgerät in den Bereitschaftsmodus schaltet, auf dem Fernsehschirm angezeigt.

Dient zum Einstellen des Timers, um das Fernsehgerät einzuschalten.

„Tag“: Dient zur Wahl des Tages, an dem der Einschalttimer aktiviert werden soll.

„Zeit“: Dient zum Einstellen der Einschaltzeit des Fernsehgerätes.

„Dauer“: Dient zur Wahl der Zeitdauer, nach der das Fernsehgerät automatisch

wieder auf den Bereitschaftsmodus umschaltet.

„Lautstärkeeinst.“: Dient zum Einstellen der Lautstärke, wenn der Timer das

Fernsehgerät einschaltet.

Gestattet eine manuelle Einstellung der Uhr. Wenn das Fernsehgerät digitale Kanäle

empfängt, kann die Uhr nicht manuell eingestellt werden, da sie auf den Timecode

des Sendesignals abgestimmt wird.

Dient zur Wahl des Stromsparmodus, um den Stromverbrauch des Fernsehgerätes zu

Wenn „Bild aus“ gewählt wird, wird das Bild abgeschaltet, und die Anzeige

(Bildabschaltung) am Fernsehgerät (Vorderseite) leuchtet grün auf. Der Ton bleibt

Die Bildeinstellungen werden entsprechend dem Umlicht im Raum automatisch

Zum Ausgeben von Signalen über die Buchse / 2 an der Rückseite des

Fernsehgeräts. Wenn Sie einen Videorecorder oder ein anderes Aufnahmegerät an

die Buchse / 2 anschließen, können Sie die zugespielten Signale von

angeschlossenen Geräten an anderen Buchsen des Fernsehgeräts aufnehmen.

„TV“: Eine Sendung wird ausgegeben.

„AV1“: Signale vom an die Buchse / 1 angeschlossenen Gerät werden

„AV5“: Signale vom an die Buchse / 5 angeschlossenen Gerät werden

„Autom.“: Der jeweilige Bildschirminhalt wird ausgegeben (außer Signalen von den

Buchsen / 3 und HDMI IN 4).

Der Lautstärkeregler wird beim Einschalten des Fernsehgerätes zunächst auf einen

niedrigen Pegel gestellt, worauf die Lautstärke allmählich auf den voreingestellten

Zum Ein-/Ausschalten der internen Lautsprecher des Fernsehgeräts.

„Ein“: Die Lautsprecher des Fernsehgerätes werden eingeschaltet, um den

Fernsehton über die internen Lautsprecher wiederzugeben.

„Aus“: Die Lautsprecher des Fernsehgerätes werden ausgeschaltet, um den

Fernsehton nur über Ihre an die Audioausgangsbuchsen angeschlossene externe

Audioanlage wiederzugeben.

Dient zur Wahl des Farbsystems („Autom.“, „PAL“, „SECAM“, „NTSC3.58“,

„NTSC4.43“ oder „PAL60“) entsprechend dem von der Eingangssignalquelle

eingespeisten Signal.

Die Systeminformationen Ihres Fernsehgerätes werden angezeigt.

Alle Grundeinstellungen werden auf die Werksvorgaben zurückgesetzt, und dann

wird der Bildschirm „Neuinitialisierung“ aufgerufen.31

DE Verwendung der MENÜ-Funktionen

Menü „PC Einstellungen“

Die unten aufgeführten Optionen stehen im Menü

„PC Einstellungen“ zur Auswahl. Um Optionen in

„Einstellungen“ auszuwählen, siehe „Navigieren in

den Menüs“ (Seite 21).

Dient zur Wahl des Bildschirmmodus für die Anzeige des von Ihrem PC

eingespeisten Eingangssignals.

„Normal“: Das Bild wird in Originalgröße angezeigt.

„Voll 1“: Das Bild wird unter Beibehaltung seines Horizontal-Vertikal-

Seitenverhältnisses bildschirmfüllend vergrößert.

„Voll 2“: Das Bild wird bildschirmfüllend vergrößert.

Dient zur Rücksetzung der PC-Einstellungen außer „Bildformat“ und „Energie

sparen“ auf die Werksvorgaben.

Anzeigeposition und Phase des Bilds werden automatisch eingestellt, wenn das

Fernsehgerät ein Eingangssignal vom angeschlossenen PC empfängt.

Tipp Auto-Einstellung funktioniert bei bestimmten Eingangssignalen eventuell nicht richtig. Nehmen Sie in solchen Fällen eine manuelle Einstellung von „Phase“, „Pixelbreite“, „H. Position“ und „V. Position“ vor. Phase

Dient zur Einstellung der Phase, wenn der Bildschirm flimmert.

Dient zur Einstellung der Pixelbreite, wenn das Bild unerwünschte vertikale Streifen

Dient zur Einstellung der Horizontalposition des Bilds für das jeweilige

Dient zur Einstellung der Vertikalposition des Bilds für das jeweilige

Schaltet das Fernsehgerät in den Bereitschaftsmodus, wenn 30 Sekunden lang kein

Signal empfangen wird.32

DE Menü „Analoge Einstellungen“ (nur Analogmodus)

Mithilfe des Menüs „Analoge Einstellungen“ können

Sie die Analogeinstellungen ändern/festlegen. Um

Optionen in „Einstellungen“ auszuwählen, siehe

„Navigieren in den Menüs“ (Seite 21).

Wenn „Einst. Direkteing.“ auf „Ein“ gesetzt ist, können Sie einen analogen Kanal

mit den Zifferntasten (0 – 9) an der Fernbedienung auswählen.

Wenn „Einst. Direkteing.“ auf „Ein“ gesetzt ist, können die Kanalnummern 10 und höher nicht

durch Eingabe von zwei Ziffern mit der Fernbedienung eingegeben werden.

Dient zum Abspeichern aller verfügbaren analogen Kanäle.

In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Kanäle von der

ersten Konfiguration des Fernsehgeräts bereits eingestellt sind (Seite 5, 6). Mit dieser

Option können Sie den Vorgang allerdings erneut ausführen (z. B. um nach einem

Umzug Sender neu einzustellen oder nach neu eingeführten Sendekanälen zu suchen).

Dient zum Ändern der Reihenfolge, in der die analogen Kanäle im Fernsehgerät

F/f den Kanal aus, den Sie zu einer anderen

Programmposition verschieben wollen, und drücken Sie dann .

F/f die neue Position für den Kanal aus, und drücken

Zum Zuordnen eines beliebigen Namens aus bis zu fünf Buchstaben oder Ziffern zu

einem Kanal. Der Name wird kurz auf dem Fernsehschirm angezeigt, wenn der

Kanal ausgewählt wird. (Die Namen der Kanäle werden in der Regel automatisch

vom Videotext abgerufen, falls verfügbar.)

den zu benennenden Kanal aus, und drücken Sie .

2 Wählen Sie mit F/f den gewünschten Buchstaben bzw. die Ziffer aus

(„_“ für ein Leerzeichen), und drücken Sie

Wenn Sie ein falsches Zeichen eingegeben haben

Drücken Sie G/g, um das falsche Zeichen auszuwählen. Drücken Sie dann F/f, um

das korrekte Zeichen auszuwählen.

So löschen Sie alle Zeichen

Wählen Sie „Normwerte“, und drücken Sie dann .

3 Gehen Sie wie in Schritt 2 erläutert vor, bis Sie den ganzen Namen

4 Wählen Sie „OK“, und drücken Sie dann .33

DE Verwendung der MENÜ-Funktionen

Bevor Sie „Name“/„AFT“/„Audio-Filter“/„Auslassen“/„Dekoder“ auswählen,

wählen Sie mit PROG +/- die Programmnummer mit dem Kanal aus. Sie können keine

Programmnummer auswählen, für die das Auslassen eingestellt wurde (Seite 34).

Programm/TV-System/Kanal

Sie können Programmkanäle manuell abspeichern.

F/f die Option „Programm“ aus, und drücken Sie

F/f die Programmnummer aus, für die Sie manuell

einen Kanal speichern wollen (zum Einstellen des Videorecorders

wählen Sie Kanal 00), und drücken Sie dann RETURN.

F/f die Option „TV-System“ aus, und drücken Sie

F/f eine der folgenden Fernsehnormen aus, und

drücken Sie anschließend

B/G: Für westeuropäische Länder/Regionen

D/K: Für osteuropäische Länder/Regionen

I: Für Großbritannien

5 Wählen Sie mit F/f die Option „Kanal“ aus, und drücken Sie

F/f die Option „S“ (für Kabelkanäle) oder „C“ (für

terrestrische Kanäle) aus, und drücken Sie

7 Speichern Sie die Kanäle wie im Folgenden erläutert:

Wenn Sie die Kanalnummer (Frequenz) nicht kennen

Suchen Sie mit F/f nach dem nächsten verfügbaren Kanal. Wenn ein Kanal

gefunden wird, stoppt die Suche. Drücken Sie zum Weitersuchen

Wenn Sie die Kanalnummer (Frequenz) kennen

Geben Sie mit den Zahlentasten die Kanalnummer des gewünschten Senders oder die

Kanalnummer für den Videorecorder ein.

8 Drücken Sie , um nach „Bestätigen“ zu springen, und drücken Sie

die Option „OK“ aus, und drücken Sie anschließend .

Gehen Sie wie oben erläutert vor, wenn Sie weitere Kanäle manuell speichern wollen.

Zum Zuordnen eines beliebigen Namens aus bis zu fünf Buchstaben oder Ziffern

zum ausgewählten Kanal. Dieser Name wird kurz auf dem Fernsehschirm angezeigt,

wenn der Kanal ausgewählt wird.

Um Zeichen einzugeben, führen Sie die Schritte 2 bis 4 unter „Programmnamen“ aus

AFT Gestattet eine manuelle Feinabstimmung der ausgewählten Programmnummer,

wenn Sie den Eindruck haben, die Bildqualität dadurch verbessern zu können.

Die Feinabstimmung ist innerhalb des Bereichs von –15 bis +15 möglich. Wenn Sie

„Ein“ wählen, erfolgt die Feinabstimmung automatisch.

Der Klang einzelner Kanäle wird bei Monosendungen mit Tonstörungen verbessert.

In einigen Fällen kann es beim Wiedergeben von Monosendungen durch nicht

standardmäßige Sendesignale zu Tonverzerrungen oder Tonaussetzern kommen.

Wenn keine Tonverzerrungen zu hören sind, empfiehlt es sich, diese Option in der

werkseitigen Einstellung „Aus“ zu lassen.

• Sie können einen Sender nicht in Stereo oder mit Zweiton empfangen, wenn „Niedrig“ oder

„Hoch“ ausgewählt ist.

• „Audio-Filter“ ist nicht verfügbar, wenn „TV-System“ auf „L“ gesetzt wird.

Unbenutzte analoge Kanäle werden übersprungen, wenn Sie PROG +/- zur Auswahl

der Kanäle drücken. (Mit den Zahlentasten können Sie einen übersprungenen Kanal

weiterhin auswählen.)

Dient zum Betrachten und Aufnehmen des ausgewählten verschlüsselten Kanals,

wenn Sie einen Decoder verwenden, der direkt an die Buchse SCART / 1

oder über einen Videorecorder an die Buchse SCART / 2 angeschlossen ist.

Je nachdem, was Sie unter „Land“ als Land bzw. Region ausgewählt haben (Seite 6), steht

diese Option möglicherweise nicht zur Verfügung.

Speichern Sie die an den Einstellungen „Manuell abspeichern“ durchgeführten

DE Verwendung der MENÜ-Funktionen

Menü „Digitale Einstellungen“

Mithilfe des Menüs „Digitale Einstellungen“ können

Sie die digitalen Einstellungen ändern/festlegen.

Wählen Sie „Digital Einstellung“, und drücken Sie

, um die folgenden Menüs anzuzeigen. Um

Optionen in „Einstellungen“ auszuwählen, siehe

„Navigieren in den Menüs“ (Seite 21).

Dient zum Anzeigen des Menüs „Digitaler Suchlauf“.

Auto. Digital-Suchlauf

Dient zum Abspeichern aller verfügbaren digitalen Kanäle.

In der Regel brauchen Sie diesen Vorgang nicht auszuführen, da die Kanäle von der

ersten Konfiguration des Fernsehgeräts bereits eingestellt sind (Seite 6). Mit dieser

Option können Sie den Vorgang allerdings erneut ausführen (z. B. um nach einem

Umzug Sender neu einzustellen oder nach neu eingeführten Sendekanälen zu suchen).

Programmliste editieren

Dient zum Löschen unerwünschter, im Fernsehgerät gespeicherter digitaler Kanäle und

zum Ändern der Reihenfolge der im Fernsehgerät gespeicherten digitalen Kanäle.

1 Wählen Sie mit F/f den Kanal aus, den Sie löschen oder zu einer

neuen Position verschieben wollen.

Wenn Sie die Programmnummer (Frequenz) kennen

Geben Sie mithilfe der Zifferntasten die dreistellige Programmnummer der

gewünschten Sendung ein.

2 Gehen Sie folgendermaßen vor, um digitale Kanäle zu löschen oder ihre

Reihenfolge zu ändern:

Zum Löschen eines digitalen Kanals

Drücken Sie . Es erscheint eine Meldung zur Bestätigung, dass der ausgewählte

digitale Kanal gelöscht werden soll. Wählen Sie mit

G die Option „Ja“ aus, und

drücken Sie anschließend .

Zum Ändern der Reihenfolge der digitalen Kanäle

Drücken Sie g, dann F/f, um die neue Position für den Kanal zu wählen, und

G. Falls erforderlich, gehen Sie zum Verschieben weiterer Kanäle

wie in Schritt 1 und 2 erläutert vor.

3 Drücken Sie RETURN.

Manueller Digital-Suchlauf

Dient zum manuellen Abstimmen der digitalen Kanäle.

1 Geben Sie mit den Zifferntasten die Nummer des Kanals ein, den Sie

manuell abstimmen wollen, und drücken Sie dann

2 Wenn die verfügbaren Kanäle gefunden worden sind, drücken Sie

um den zu speichernden Kanal auszuwählen, und drücken Sie dann .

F/f die Programmnummer aus, unter der Sie den

neuen Kanal speichern wollen, und drücken Sie dann .

Wiederholen Sie den obigen Vorgang, um weitere Kanäle manuell abzustimmen.

* Bitte beachten Sie, dass diese Funktion in manchen Ländern eventuell nicht verfügbar ist.

Dient zum Anzeigen des Menüs „Digital Einstellung“.

Untertitel Einstellung*

Dient zum Anzeigen digitaler Untertitel auf dem Bildschirm.

Wenn „Hörbehindert“ gewählt wird, können bestimmte Sichthilfen ebenfalls

zusammen mit den Untertiteln angezeigt werden (falls die TV-Kanäle solche

Informationen ausstrahlen).

Sprache für Untertitel*

Dient zur Wahl der Untertitelsprache.

Dient zur Wahl der für ein Programm verwendeten Dialogsprache. Manche digitalen

Kanäle senden möglicherweise mehrere Dialogsprachen für ein Programm.

Dient zum Erhöhen des Tonpegels, wenn „Hörbehindert“ gewählt wird.

Dient zum Festlegen einer Altersgrenze für bestimmte Programme. Ein Programm,

das die Altersgrenze überschreitet, kann nur nach korrekter Eingabe eines PIN-

Codes angeschaut werden.

1 Geben Sie Ihren vorhandenen PIN-Code mit den Zifferntasten ein.

Falls Sie zuvor noch keinen PIN-Code eingegeben haben, erscheint ein PIN-Code-

Eingabebildschirm. Folgen Sie den nachstehenden Anweisungen unter „PIN-Code“.

2 Drücken Sie F/f zur Wahl der Altersgrenze oder „Ohne“ (für

uneingeschränkte Wiedergabe), und drücken Sie dann .

3 Drücken Sie RETURN.

Dient zum erstmaligen Einstellen des PIN-Codes, oder gestattet eine Änderung Ihres

1 Geben Sie den PIN-Code wie folgt ein:

Wenn Sie bereits einen PIN-Code eingestellt haben

Geben Sie Ihren vorhandenen PIN-Code mit den Zifferntasten ein.

Wenn Sie noch keinen PIN-Code eingestellt haben

Geben Sie den werksseitig vorgegebenen PIN-Code „9999“ mit den Zifferntasten ein.

2 Geben Sie den neuen PIN-Code mit den Zifferntasten ein.

Es erscheint eine Meldung, dass der neue PIN-Code akzeptiert worden ist.

3 Drücken Sie RETURN.

Der PIN-Code „9999“ wird immer akzeptiert.

Technische Einstellungen

Dient zum Anzeigen des Menüs für die technischen Einstellungen.

„Dienste autom. aktualisieren“: Ermöglicht es dem Fernsehgerät, neue digitale

Dienste zu erkennen und zu speichern, sobald diese verfügbar werden.

„Software Download“: Ermöglicht es dem Fernsehgerät, Software-Updates über Ihre

vorhandene Antenne automatisch zu empfangen (wenn diese herausgegeben werden).

Sony empfiehlt, diese Option immer auf „Ein“ eingestellt zu lassen. Wenn Sie keine

Aktualisierung Ihrer Software wünschen, setzen Sie diese Option auf „Aus“.

„Systeminfo“: Zeigt die aktuelle Software-Version und den Signalpegel an.

„Zeitzone“: Gestattet Ihnen die manuelle Wahl der Zeitzone, in der Sie sich

befinden, wenn sie von der Standard-Zeitzoneneinstellung für Ihr Land abweicht.

CA-Modul-Einstellung

Diese Option gestattet es Ihnen, auf einen Pay Per View-Dienst zuzugreifen,

nachdem Sie ein Conditional Access Module (CAM) und eine View Card erhalten

haben. Die Lage der Buchse (PCMCIA) ist auf Seite 37 beschrieben.37

DE Verwendung von Zusatzgeräten

Anschließen von Zusatzgeräten

Verwendung von Zusatzgeräten

Sie können viele unterschiedliche Geräte zusätzlich an das Fernsehgerät anschließen. Die Verbindungskabel werden

Anschlüsse am Fernsehgerät (Seite)

Anschließen Vorgehen

Module (CAM) A Zur Benutzung von Pay Per View-

Einzelheiten entnehmen Sie bitte

der Bedienungsanleitung Ihres

CAM. Um das CAM zu benutzen,

entfernen Sie die Gummikappe

vom CAM-Schacht. Schalten Sie

das Fernsehgerät aus, wenn Sie Ihr

CAM in den CAM-Schacht

einführen. Wenn Sie das CAM

nicht benutzen, empfehlen wir, den

CAM-Schacht wieder mit der

Hinweis CAM wird nicht in allen Ländern unterstützt. Bitte fragen Sie Ihren Vertragshändler. S-VHS-/Hi8-/

B Anschließen an die S-Videobuchse

5 oder die Videobuchse

5 und die Audiobuchsen

5. Um Bildrauschen zu

vermeiden, schließen Sie den

Camcorder nicht an die

Videobuchse 5 und die S-

Videobuchse 5 gleichzeitig

an. Schließen Sie Mono-Geräte an

Kopfhörer C Anschließen an die Buchse i,

wenn Sie den Ton vom

Fernsehgerät über Kopfhörer

wiedergeben lassen wollen.

DE Anschließen an das Fernsehgerät (Rückseite)

mit Komponentenausgang

Anschließen Vorgehen

PC D Anschließen an die Buchsen PC

/ . Es wird empfohlen, ein

PC-Kabel mit Ferritringen zu

Digitaler Satelliten-

DVD-Player E Anschließen an die Buchse HDMI IN 4, wenn das Gerät über eine

HDMI-Buchse verfügt. Digitale

Video- und Audiosignale werden

vom Gerät eingespeist. Wenn das

Gerät über eine DVI-Buchse

verfügt, verbinden Sie die DVI-

Buchse über einen DVI-HDMI-

Adapter (nicht mitgeliefert) mit

der Buchse HDMI IN 4 und die

Audioausgänge des Geräts mit den

Audioeingängen HDMI IN 4.

Die HDMI-Buchsen unterstützen nur

die folgenden Videoeingangssignale:

480i, 480p, 576i, 576p, 720p und

1080i. Um einen PC anzuschließen,

verwenden Sie bitte die PC-

gang F Anschließen an die Komponenten-

und Audiobuchsen / 3.

Decoder G Anschließen an die SCART-

Buchse / 1. Wenn Sie

einen Decoder anschließen, wird

das verschlüsselte Signal vom

Fernsehtuner in den Decoder

eingespeist und dann vom Decoder

unverschlüsselt ausgegeben.

Unterstützung H Anschließen an die SCART-

Buchse / 2. SmartLink

stellt eine direkte Verbindung

zwischen dem Fernsehgerät und

einem Videorecorder bzw. DVD-

I Anschließen an die

Audioausgangsbuchsen , wenn

Sie den Ton vom Fernsehgerät

über eine HiFi-Stereoanlage

wiedergeben lassen wollen.39

DE Verwendung von Zusatzgeräten

Verwendung des Menüs Tools im PC-

Drücken Sie TOOLS, um die folgenden Optionen

anzuzeigen, wenn Sie Bilder vom angeschlossenen

Optionen Beschreibung

Energie sparen Siehe Seite 29.

Bild-Modus Siehe Seite 23.

Ton-Modus Siehe Seite 25.

Auto-Einstellung Siehe Seite 31.

H. Position Siehe Seite 31.

V. Position Siehe Seite 31.

Ermöglicht das Umschalten auf

den Digitalmodus, um die

Uhrzeit zu erhalten.

KH Lautst. Siehe Seite 26.40

1.366 Punkte (horizontal) × 768 Zeilen (vertikal)

KDL-46S2000/KDL-46S2010: 249 W KDL-40S2000/KDL-40S2010: 180 W KDL-32S2000/KDL-32S2010/KDL-32S2020: 125 W KDL-26S2000/KDL-26S2010/KDL-26S2020: 100 W Leistungsaufnahme im Bereitschaftsmodus:

0,3 W Abmessungen (B × H × T):

KDL-46S2000/KDL-46S2010:

Ca. 1.120 × 805 × 334 mm (mit Ständer)

Ca. 1.120 × 755 × 116 mm (ohne Ständer)

KDL-40S2000/KDL-40S2010:

Ca. 988 × 716 × 334 mm (mit Ständer)

Ca. 988 × 664 × 103 mm (ohne Ständer)

KDL-32S2000/KDL-32S2010/KDL-32S2020:

Ca. 792 × 593 × 219 mm (mit Ständer)

Ca. 792 × 546 × 99 mm (ohne Ständer)

KDL-26S2000/KDL-26S2010/KDL-26S2020:

Ca. 658 × 516 × 219 mm (mit Ständer)

Ca. 658 × 470 × 94 mm (ohne Ständer)

KDL-46S2000/KDL-46S2010:

Ca. 34 kg (mit Ständer)

Ca. 28 kg (ohne Ständer)

KDL-40S2000/KDL-40S2010:

Ca. 27 kg (mit Ständer)

Ca. 21 kg (ohne Ständer)

KDL-32S2000/KDL-32S2010/KDL-32S2020:

Ca. 17 kg (mit Ständer)

Ca. 15 kg (ohne Ständer)

KDL-26S2000/KDL-26S2010/KDL-26S2020:

Ca. 13 kg (mit Ständer)

Ca. 11 kg (ohne Ständer)

LCD-Bildschirm (Flüssigkristall-Display)

Analog: Je nach ausgewähltem Land/Gebiet:

Analog: PAL, SECAM NTSC 3.58, 4.43 (nur Videoeingang)

75-Ohm-Außenantenne für VHF/UHF Kanalbereich

21-poliger Scart-Anschluss (CENELEC-Standard) mit

Audio-/Videoeingang, RGB-Eingang und Audio-/

Videoausgang für Fernsehsignale.

21-poliger Scart-Anschluss (CENELEC-Standard) mit

Audio-/Videoeingang, RGB-Eingang, wählbarem

Audio-/Videoausgang und SmartLink-Schnittstelle.

Unterstützte Formate: 1080i, 720p, 576p, 576i, 480p,

500 mV effektiver Mittelwert

Video: 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Zwei Kanäle, linear, PCM

32, 44,1 und 48 kHz, 16, 20 und 24 Bit

oder analoger Audioeingang (Cinchbuchsen)

5 S-Videoeingang (4-polig, Mini-DIN)

5 Videoeingang (Cinchbuchse)

5 Audioeingang (Cinchbuchsen)

Audioausgang (links/rechts) (Cinchbuchsen)

PC PC-Eingang (15 D-Sub) (siehe Seite 41)

G: 0,7 Vs-s, 75 Ohm, kein Sync auf Grün

B: 0,7 Vs-s, 75 Ohm, kein Sync auf Grün

R: 0,7 Vs-s, 75 Ohm, kein Sync auf Grün

CAM (Conditional Access Module)-Schacht

Zusatzinformationen41

DE Zusatzinformationen

10 W + 10 W Mitgeliefertes Zubehör

Siehe „1: Überprüfen des Zubehörs“ auf Seite 4.

• Wandmontagehalterung

SU-WL51 (für KDL-46S2000/KDL-46S2010/KDL-

40S2000/KDL-40S2010)

SU-WL31 (für KDL-32S2000/KDL-32S2010/KDL-

32S2020/KDL-26S2000/KDL-26S2010/KDL-26S2020)

Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

PC-Eingangssignal-Referenztabelle

• Der PC-Eingang dieses Fernsehgerätes unterstützt Sync auf Grün oder Composite Sync nicht.

• Der PC-Eingang dieses Fernsehgerätes unterstützt keine Interlace-Signale.

• Der PC-Eingang dieses Fernsehgerätes unterstützt die in der obigen Tabelle fett gedruckten Signale mit einer Vertikalfrequenz

• Um die beste Bildqualität zu erzielen, wird empfohlen, PC-Signale mit einer Vertikalfrequenz von 60 Hz zu verwenden. Bei

Plug and Play-Geräten werden automatisch Signale mit einer Vertikalfrequenz von 60 Hz gewählt.

Signale Horizontal (Pixel) Vertikal (Zeile)

Überprüfen Sie, ob die Anzeige 1 (Bereitschaft) rot blinkt.

Wenn die Anzeige blinkt

Die Selbstdiagnosefunktion wurde aktiviert.

1 Messen Sie, wie lange die Anzeige 1 (Bereitschaft) blinkt und erlischt.

Beispiel: Die Anzeige blinkt zwei Sekunden lang, blinkt eine Sekunde lang nicht, und blinkt dann wieder für zwei

2 Schalten Sie das Fernsehgerät mit der Netztaste 1 (Oberseite) aus, trennen Sie das Netzkabel ab,

und teilen Sie Ihrem Händler oder der Sony-Kundendienststelle mit, wie oft die Anzeige blinkt (Dauer

Wenn die Anzeige nicht blinkt

1 Prüfen Sie die Posten in den nachstehenden Tabellen.

2 Wenn sich das Problem anhand dieser Maßnahmen nicht beheben lässt, lassen Sie das

Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Problem Ursache/Abhilfemaßnahme

Kein Bild (Bildschirm ist

schwarz) und kein Ton

• Überprüfen Sie die Antennenverbindung.

• Schließen Sie das Fernsehgerät an das Stromnetz an, und drücken Sie 1 am

Fernsehgerät (Oberseite).

• Wenn die Anzeige 1 (Bereitschaft) rot leuchtet, drücken Sie "/1.

Von dem an den Scart-

Anschluss angeschlossenen

Gerät werden kein Bild und

keine Menüs angezeigt

• Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist, und

drücken Sie / so oft, bis das richtige Eingangssymbol auf dem

Bildschirm erscheint.

• Überprüfen Sie die Verbindung zwischen dem angeschlossenen Gerät und

Doppelbilder bzw. Nachbilder

• Überprüfen Sie die Antennen-/Kabelverbindungen.

• Überprüfen Sie Lage und Ausrichtung der Antenne.

Auf dem Bildschirm ist nur

Störrauschen (Schnee) zu

• Überprüfen Sie, ob die Antenne beschädigt oder verbogen ist.

• Überprüfen Sie, ob die Lebensdauer der Antenne (drei bis fünf Jahre im

normalen Betrieb, ein bis zwei Jahre in Meeresnähe) abgelaufen ist.

Verzerrtes Bild (punktierte

Linien oder Streifen)

• Halten Sie das Fernsehgerät von elektrischen Störquellen, wie z.B. Autos,

Motorrädern, Haartrocknern oder optischen Geräten fern.

• Lassen Sie beim Aufstellen von Zusatzgeräten etwas Platz zwischen dem

Zusatzgerät und dem Fernsehgerät.

• Stellen Sie sicher, dass die Antenne mit dem mitgelieferten Koaxialkabel

korrekt angeschlossen ist.

• Halten Sie das Antennenkabel von anderen Verbindungskabeln fern.

Bildrauschen beim Betrachten

• Wählen Sie „Manuell abspeichern“ im Menü „Analoge Einstellungen“, und

stellen Sie „AFT“ (Automatic Fine Tuning) ein, um einen besseren

Bildempfang zu erhalten (Seite 33).

Einige winzige schwarze

Punkte und/oder helle

Lichtpunkte sind auf dem

• Das Bild wird bei diesem Fernsehgerät aus Pixeln zusammengesetzt.

Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem

Bildschirm stellen keine Fehlfunktion dar.43

DE Zusatzinformationen

Bei Fernsehsendungen fehlen

• Wählen Sie „Normwerte“ im Menü „Bild“, um die Werkseinstellungen

wiederherzustellen (Seite 23).

Bei Wiedergabe eines Signals

von den Buchsen Y, P B/CB, PR/ C R des Eingangs 3 fehlen die Farben oder werden

verfälscht angezeigt

• Überprüfen Sie die Verbindung zu den Buchsen Y, PB/CB, PR/CR am

• Stellen Sie sicher, dass die Stecker fest in den Buchsen Y, P B/CB, PR/CR des

Problem Ursache/Abhilfemaßnahme

Problem Ursache/Abhilfemaßnahme

Kein Ton, aber gutes Bild

• Drücken Sie 2 +/– oder % (Stummschalten).

• Vergewissern Sie sich, dass „Lautsprecher“ im Menü „Grundeinstellungen“

auf „Ein“ gesetzt ist (Seite 30).

Der Ton ist verrauscht

• Siehe Ursachen/Abhilfemaßnahmen für „Bildrauschen“ auf Seite 42.

Problem Ursache/Abhilfemaßnahme

Der gewünschte Kanal kann

nicht gewählt werden

• Schalten Sie zwischen Digital- und Analogmodus um, und wählen Sie den

gewünschten digitalen/analogen Kanal.

Einige Kanalpositionen sind

• Nur Verschlüsselungs-/Abonnementkanal. Abonnieren Sie den Pay Per

• Der Kanal wird nur für Daten verwendet (kein Bild oder Ton).

• Wenden Sie sich bezüglich der Übertragungsdetails an die Sendeanstalt.

Es werden keine digitalen

• Fragen Sie einen örtlichen Installateur, um herauszufinden, ob digitale

Sendungen in Ihrem Gebiet verfügbar sind.

• Besorgen Sie sich eine Antenne mit höherem Gewinn.

Problem Ursache/Abhilfemaßnahme

Das Fernsehgerät schaltet sich

automatisch aus (wechselt in

den Bereitschaftsmodus)

• Prüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder stellen Sie die

Einstellung für „Dauer“ von „Einschalttimer“ fest (Seite 29).

• Wenn im Fernsehmodus 10 Minuten lang kein Signal eingeht und keine

Taste gedrückt wird, schaltet das Fernsehgerät automatisch in den

Das Fernsehgerät schaltet sich

• Prüfen Sie, ob der „Einschalttimer“ aktiviert ist (Seite 29).

Einige Eingangsquellen lassen

sich nicht auswählen

• Wählen Sie „AV-Einstellungen“ im Menü „Grundeinstellungen“ und

deaktivieren Sie für die Eingangsquelle die Einstellung „Auslassen“

Die Fernbedienung funktioniert

• Tauschen Sie die Batterien aus.44

Auto. Digital-Suchlauf

analoge und digitale Kanäle

Batterien, Einlegen in die

Bereitschaftsanzeige (1)

Bildabschaltungsanzeige ( )

C CA-Modul-Einstellung 36

EPG (Digitalelektronischer

Einlegen von Batterien

automatisches Speichern

M Man. Timer Aufnahme 18

Manueller Digital-Suchlauf

Menü „Analoge Einstellungen“

Menü „Digitale Einstellungen“

Menü „Grundeinstellungen“

Menü „PC-Einstellungen“

S Schwarzkorrektur 24

Sprache für Untertitel

T Technische Daten 40

Technische Einstellungen

U Uhr automatisch stellen 16, 20, 39

Untertitel Einstellung

Weiterführende Einstellungen

DE Zusatzinformationen2

Technische gegevens 40

Medische instellingen

elektrische en elektronische

De Digitale Elektronische Programma Gids (EPG)

1 Druk in de digitaalmodus op om de

Digitale Elektronische Programma Gids

Technische Instellingen

NL Technische gegevens

E EPG (Digitale Elektronische

Technische Instellingen
