BEDIENUNGSANLEITUNG BCSSB616 PIONEER

Bitte nutzen Sie die Möglichkeit zur Registriierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu)

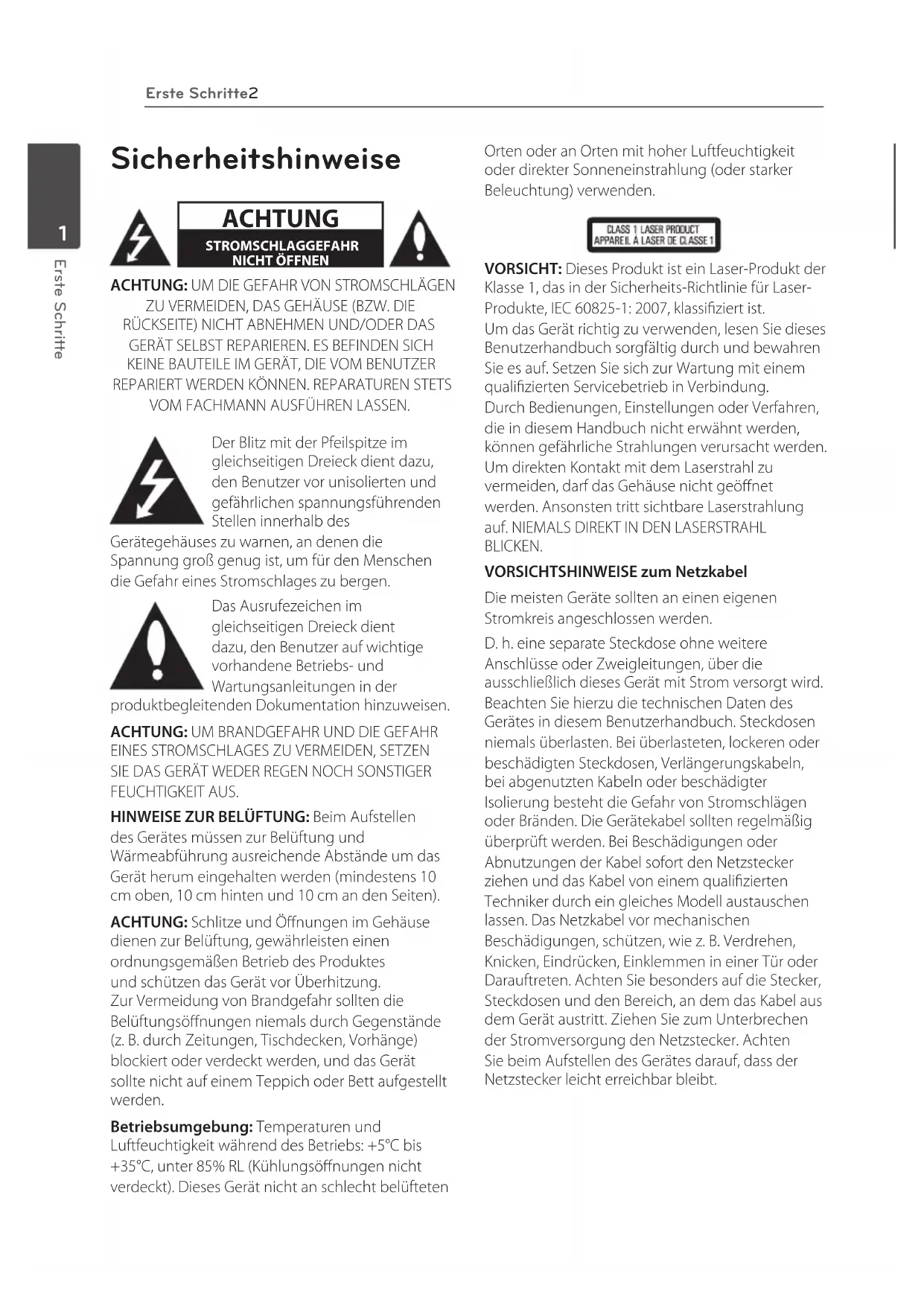

STROMSCHLAGGEFAHR NICTÖFFNEN

ACHTUNG: UM DIE GEFAHR VON STROMSCHLÄGEN ZU VERMEIDEN, DAS GEHÄUSE (BZW. DIE RÜCKSEITE) NICT ABNEHMEN UND/ODER DAS GERÄT SELBST REPARIEREN. ES BEFINDEN SICH KEINE BAUTEILE IM GERÄT, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. REPARATUREN STETS VOM FACHMANN AUSFUHREN LASSEN.

Der Blitz mit der Pfeilspitze im gleichseitigen Dreieck dient dazu, den Benutzer vor unisolierten und gefährlichen spannungsfuhrenden Stellen innerhalb des

Gerätegehäuses zu warnen, an denen die Spannung groß genug ist, um für den Menschen die Gefahr eines Stromschlages zu bergen.

Das Ausrufezeichen im
gleichseitigen Dreieck dient
dazu, den Benutzer auf wichtige
vorhandene Betriebs- und
Wartungsanleitungen in der

produktbegleitenden Dokumentation hinzuweisen.

ACHTUNG: UM BRANDGEFAHR UND DIE GEAHR EINES STROMSCHLAGES ZU VERMEIDEN, SETZEN SIE DAS GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS.

HINWEISE ZUR BELÜFTUNG: Beim Aufstellen des Gerätes müssen zur Belüfung und Wärmeabführung ausreichende Abstände um das Gerät herum eingehalten werden (mindestens 10 cm oben, 10 cm hinter und 10 cm an den Seiten).

ACHTUNG: Schlitze und Öffnungen im Gehäuse dieren zur Belüftung, gewährleisten einen ordnungsgemäßen Betrieb des Produktes und schützen das Gerät vor Überhitzung. Zur Vermeidung von Brandgefahr sollen den Belüftungsöffnungen niemals durch Gegenstände (z. B. durch Zeitungen, Tischdecken, Vorhänge) blockiert oder verdeckt werden, und das Gerät sollte nicht auf einem Teppich oder Bett aufgestellt werden.

Betriebsumgebung: Temperaturen und Luftfeuchtigkeit während des Betriebs: +5^ bis +35^ , unter 85% RL (Kuhlungsöffnungen nicht verdeckt). Dieses Gerät nicht an schlecht belufteten

Orten oder an Orten mit hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung (oder starker Beleuchtung) verwenden.

VORSICHT: Dieses Produkt ist ein Laser-Produkt der Klasse 1, das in der Sicherheits-Richtlinie für LaserProdukte, IEC 60825-1:2007, klassifiziert ist. Um das Gerät richtig zu verwenden,lesen Sie these Benutzerhandbuch sorgfältig durch und bewahren Sie es auf. Setzen Sie sich zur Wartung mit einem qualifizierten Servicebetrieb in Verbindung. Durch Bedienungen, Einstellungen oder Verfahren, die in thisem Handbuch nicht erwähnt werden, können gefährliche Strahlungen verursacht werden. Um direkten Kontakt mit dem Laserstrahl zu vermeiden,arf das Gehäuse nicht geöffnet werden. Ansonsten tritt sightbare Laserstrahlung auf. NiEMALS DIREKT IN DEN LASERSTRAHL BLICKEN.

VORSICHTSHINWEISE zum Netzkabel

Die meisten Geräte sollen an einen eigenen Stromkreis angeschlossen werden.

D. h. eine separate Steckdose ohne weitere Anschlüsse oder Zweigleitungen, über die ausschließlich这点 Gerät mit Strom versorgt wird. Beachten Sie hierzu die technischen Daten des Gerätes in thisem Benutzerhandbuch. Steckdosen niemals überlasten. Bei überlasteten, lockeren oder beschädigten Steckdosen, Verlängerungskabeln, bei abgenutzten Kabeln oder beschädigter Isolierung besteht die Gefahr von Stromschlagen oder Branden. Die Gerätekabel sollen den regelmäßig überprüft werden. Bei Beschädigungen oder Abnutzungen der Kabel sofort den Netzsteckerziehen und das Kabel von einem qualifizierten Techniker durch einGLEiches Modell austauschen lessen. Das Netzkabel vor mechanischen Beschädigungen, schützen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tur oder Darauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät austritt. Ziehen Sie zum Unterbrechen der Stromversorgung den Netzstecker. Achten Sie beim Aufstellen des Gerätes daraufuf, dass der Netzstecker leicht erreichenbar bleibt.

Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie.

Sicherheitshinweise zum Herausnehmener Batterie aus dem Gerät: Führn Sie zum Herausnehmen der alten Batterie bzw. des Batteriepakets die Einzelschritte zum Einlagen der Batterie in umgekehrter Reihenfolge durch. Um eine Gefährung der Umwelt sowie mögliche Gesundheitsgefahrungen von Menschen und Tieren zu vermeiden, sollen den Altbatterien in einen geeigneten Behälter einer Sammelstelle gegeben werden. Altbatterien niemals zusammen mit dem Hausmüll entsorgen.itte geben Sie Altbatterien an einer kostenlosen Sammelstelle fur Batterien und Akku-Batterien ab. Die Batterie keiner extremen Hitze aussetzen, wie z. B. direkter Sonneneinstrahlung, Feuer o. ä.

VORSICHT:

• Batterien keiner direkten Sonneneinstrahlung aussetzen oder an sehr warmen Orten Aufbewahren, z. B. in einem Fahrzeug oder in der Nähe einer Hezung. Ansonsten konnten die Batterien auslaufen und es besteht die Gefahr von Überhitzung, Explosionen oder Bränden. Zudem werden die Lebensdauer und die Leistung der Batterien verringgert.
• Achten Sie auf eine umweltgerechte Entsorgung verbrauchter Batterien und beachten Sie die gesetzlichen Regelungen zur Entsorgung.

VORSICHT: Das Gerätarf nicht mit Wasser (Tropf-oder Spritzwasser) in Berührung kommt und es sollenen keine mit Flüssigkeit gefüllten Behälter auf das Gerät gestellt werden, wie z. B. Vasen.

Hinweise zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Beispelsymbolefur Batterien

These Symbole auf den Geräten, Verpackungen und/oder in der beigeführten Literatur weisen daraufhin, dass diese elektrischen und elektronischen Geräte sowie Batterien nicht mit dem normalen Hausmull entsorgt werden dürfen.

Zur ordnungsgemäßen Weiterverarbeitung, Wiederaufbereitung und zum Recycling sollenn Altgeräte und verbrauchte Batterien gemäß den geltenden Richtlinien bei einer vorgesehenen Sammelstelle abgegeben werden.

Durch eine ordnungsgemäß Entsorgung solcher Geräte und Batterien können wertvolle Ressourcen geschont und negative Auswirkungen auf die Gesundheit und die Umwelt vermieden werden.

Weitere Informationen zur Sammlung und Wiederverwertung von Altgeräten und Batterien erhalten Sie bei ihrer Stadtverwaltung, bei ihrem Entsorgungsunternehmen oder beim Handler, bei dem Sie das Gerät gekauft haben.

These Symbole sind nur in der Europäischen Gemeinschaft gültig.

Länder außerhalb der Europäischen Gemeinschaft:

Bitte wenden Sie sich zur ordnungsgemäßen Entsorgung von Altgeräten und verbrauchten Batterien an die jeweilige Stadtverwaltung oder an ihren Handler.

Hinweise der Europäischen Union zuschnurlosen Geräten

Hiermit erklart PIONEER, dass diese(s) Produkt(e) die grundlegenden

Anforderungen und die sonstigen Bestimmungen der Richtlinien 1999/5/EC, 2004/108/EC, 2006/95/EC und 2009/125/EC erfüllt/erfüllen.

Nur in geschlossenen Räumen verwenden

Erklärung zur HF-Strahlenbelastung

Dieses Gerät sollte in einem Mindestabstand von 20 cm zwischen Sender und Körper aufgestellt und betrieben werden.

ACHTUNG: Zur Vermeidung von Bränden keine offen Flammen auf das Gerät stellen (z. B. Kerzen).

ACHTUNG: Lesen Sie den folgenden Abschnitt vor dem Einsatz den Gerätesitte aufmerksam sorgfältig durch.

Die verfügbarbene Netzspannung kann sich je nach Land unterschieden.itte stellen Sie safer, dass die verfügbare Stromversorgung am Standort these Gerates den Angaben auf der Rückseite these Gerates entspricht (z.B.230 V oder 120 V).

VORSICHT: Über den Schalter (STANDBY/

ON wird these Gerät nicht vollständig von der Netzstromversorgung getrennt. Da die Hauptstromversorgung des Gerätes über das Netzkabel erfolgt, muss das Kabel zum vollständigen Ausschalten des Gerätes von der Netzsteckdose abgezogen werden. Stellen Sie daher sichere, dass das Gerät so aufgestellt wird, dass das Netzkabel im Notfall schnell von der Netzsteckdose getrennt werden kann. Zur Vermeidung von Brandgefahr sollte das Netzkabel bei längerem Nichtbetrieb des Gerätes von der Netzsteckdose abgezogen werden (zum Beispiel im Urlaub).

VORSICHT: Dieses Gerät ist für die Nutzung im Haushalt vorgesehen. Eventuelle Reparaturarbeiten aufgrund des Einsatzes des Gerätes für nicht haushaltsübliche Zwecke (zum Beispiel der Langzeitbetrieb zu geschäftlichen Zwecken in einem Restaurant, in einem Fahrzeug oder auf einem Boot) werden nicht von der Garantie abgedeckt.

Hinweise zum Copyright

• AACS (Advanced Access Content System) ist ein gültiges System zum Schutz von Inhalten für das Blu-ray-Disc-Format, ähnlich CSS (Content Scramble System) für das DVD-Format. Für z. B. die Wiedergabe oder den analogen Signalausgang bei AACS-geschützten Inhalten können bestimmte Einschränkungen festgelegt werden. Die Bedienung und die Einschränkungen dieser Gerätes können je nach Kaufdatum verschiedene sein, da solche AACS-Einschränkungen auch nach der Herstellung des Gerätes übernommen und/oder geändert werden können.
• Des Weiteren wird das BD-ROM-Zeichen und BD+ mit bestimmten Einschränkungen als zusätzlicher Schutz der Inhalte für das Bluray-Disc-Format verwendet, einschließlich Wiedergabeeinschränkungen für BD-ROM-Zeichen und/oder BD+ geschützte Inhalte. Weitere Informationen zu AACS, zum BD-ROM-Zeichen, BD+ oder zu dieserem Gerät erhalten Sie bei einem zugelassenen Kundendienst-Center.
• Viele BD-ROM/DVD-Discs sind mit einem Kopierschutz versehen. Der Player sollte aus thisem Grund stets direkt am Fernseher angeschlossen werden, und nicht über einen Videorekorder. Beim Anschluss über einen Videorekorder kann das Bild kopiergeschützter Discs verzerrt dargestellt werden.
• Dieses Produkt verfügt über ein Copyrightschutzsystem, das durch US-Patente und anderer geistiger Eigentumsrechte der Rovi Corporation geschützt ist. Reverse-Engineering oder Zerlegung sind verboten.
• Laut Urheberrecht in den USA und anderen Ländern wird die unerlaubte Aufnahme, Verwendung, Vorführung, der Vertrieb oder die Überarbeitung von Fernsehprogrammen, Videobändern, BD-ROM-Discs, DVDs, CDs und anderen Datenträgern zivil- und/oder strafrechtlich verfolgt.

Wichtige Hinweise zur TV-Farbnorm

Die Farbnorm theses Players richtet sich nach der gerade wiedergegebenen Disc.

Wird auf diesen Player z. B. eine in der NTSC-Farbnorm aufgenommene Disc wiedergegeben, wird das Bild als NTSC-Signal ausgegeben.

Nur Multinorm-Farbfernseher konnen samtliche Bildsignale这点es Players anzeigen.

• Falls Sie einen Fernseher mit PAL-Farbnorm besitzen, wird das Bild bei der Wiedergabe von Discs oder Videofilmen im NTSC-Format verzerrt angezeigt.
• Dieser Multinorm-Farbfernseherändert die Farbnorm je nach Eingangssignal automatisch. Falls die Farbnorm nicht automatisch eingestellt wird, schalten Sie das Gerät aus und wieder ein, um das normale Fernsehbild anzuzeigen.
• Auch wenn eine in der NTSC-Farbnorm aufgenommene Disc störungsfrei auf dem Fernsehgerät angezeigt wird, wird diese Disc möglicherweise nicht korrekt mit dem Rekorder beschrieben.

Inhaltsverzeichnis

1 Erste Schritte

2 Sicherheitschinweise
8 Einführung
8 - Spielbare Discs und in dieser Bedienungsanleitung verwendete Symbole
9 - Info über das Symbol "∅" auf dem Bildschirm
10 - Mitgeliefertes Zubehör
10 - Laufsprecherzubehör (S-BD616SB)
10 - Laufsprecherzubehör (S-BD707SW)
10 - Laufsprecherzubehör (S-BD515FS)
11 - Dateivoraussetzungen
12 - AVCHD (Advanced Video Codec High Definition)
12 - Über DLNA
13 - Besondere Systemanforderungen
13 - Ländercode
13 - Hinweise zur Kompatibilität

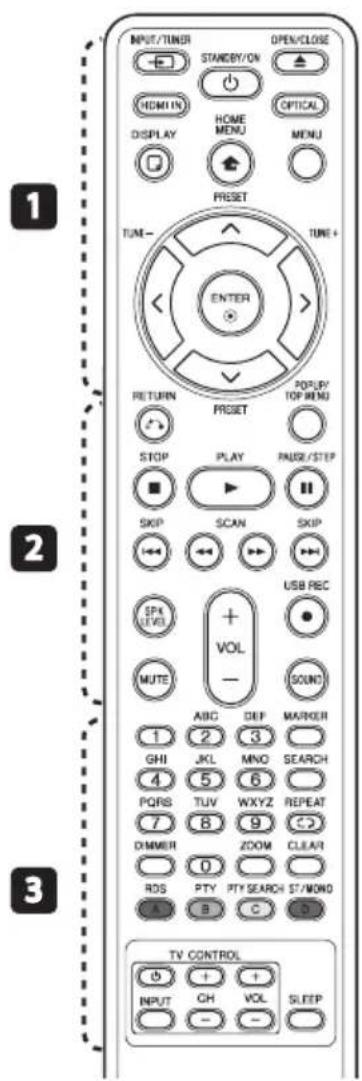

14 Fernbedienung

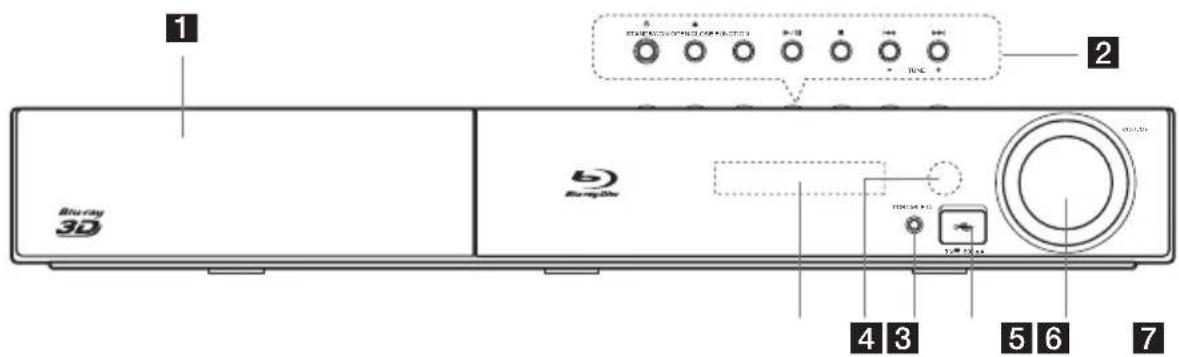

15 Vorderes Bedienfeld

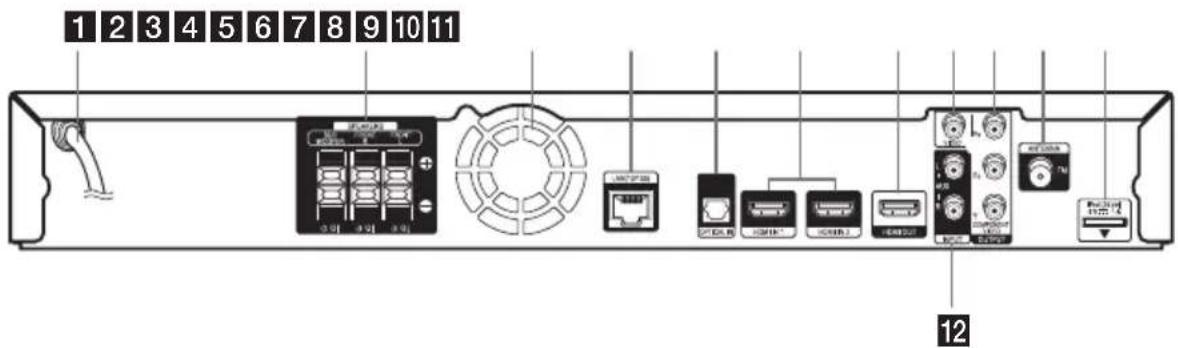

15 Ruckseite

2 Anschlüsse

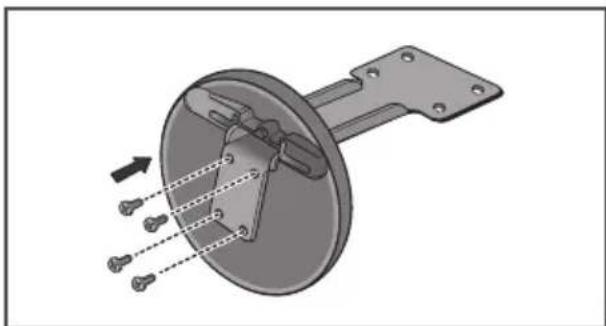

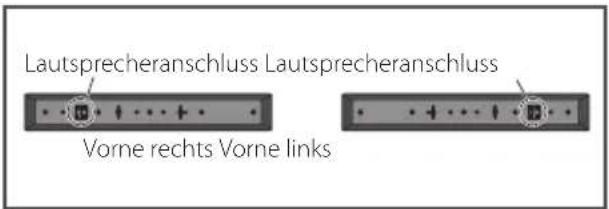

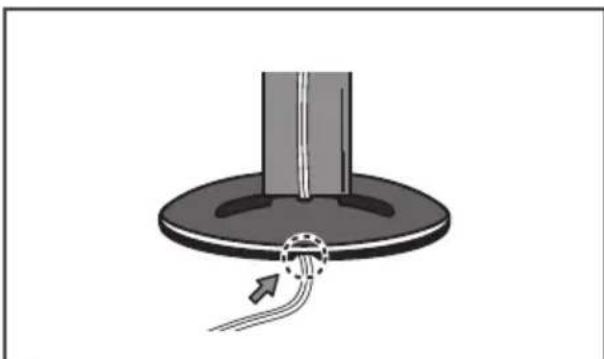

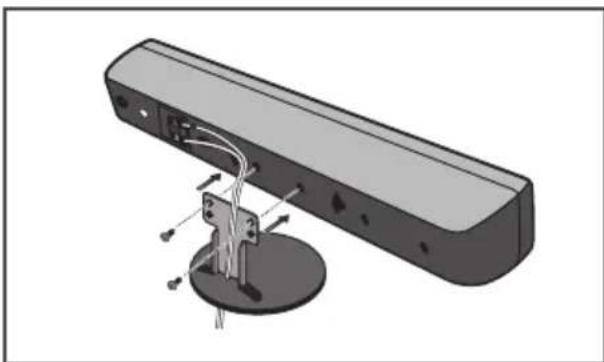

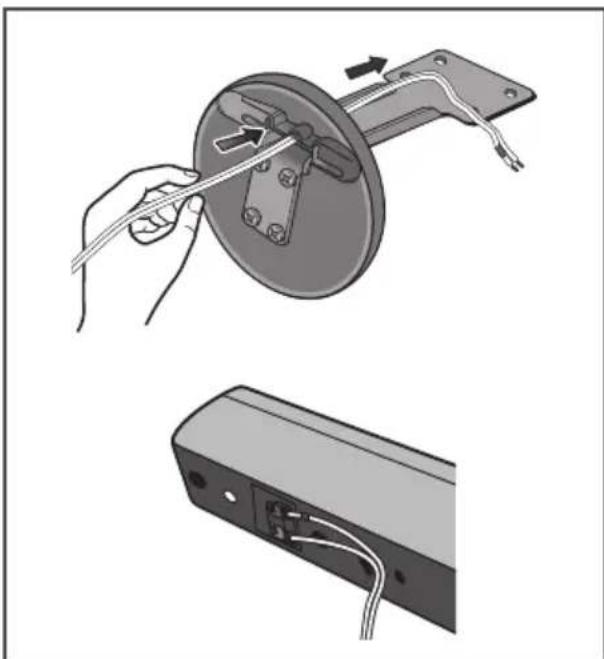

16 Montage der Laufsprecher
16 - Lautsprechereinstellungen für das Modell BCS-SB616

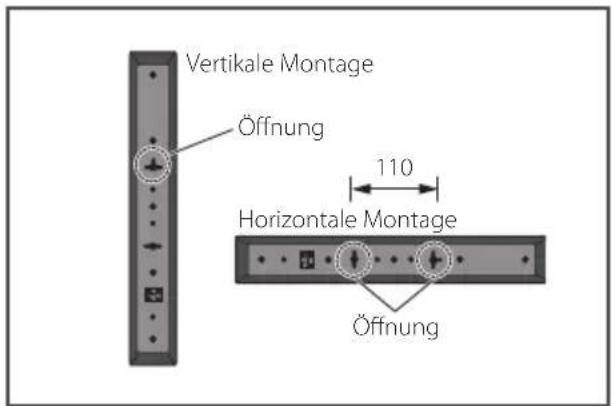

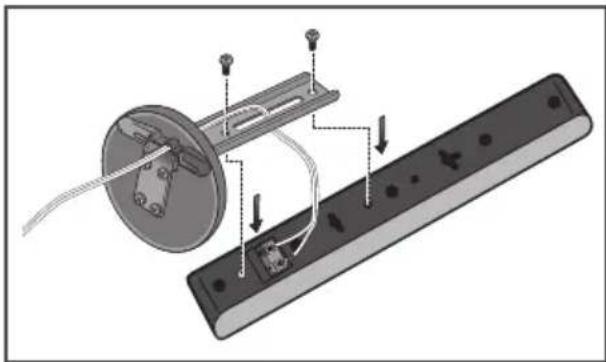

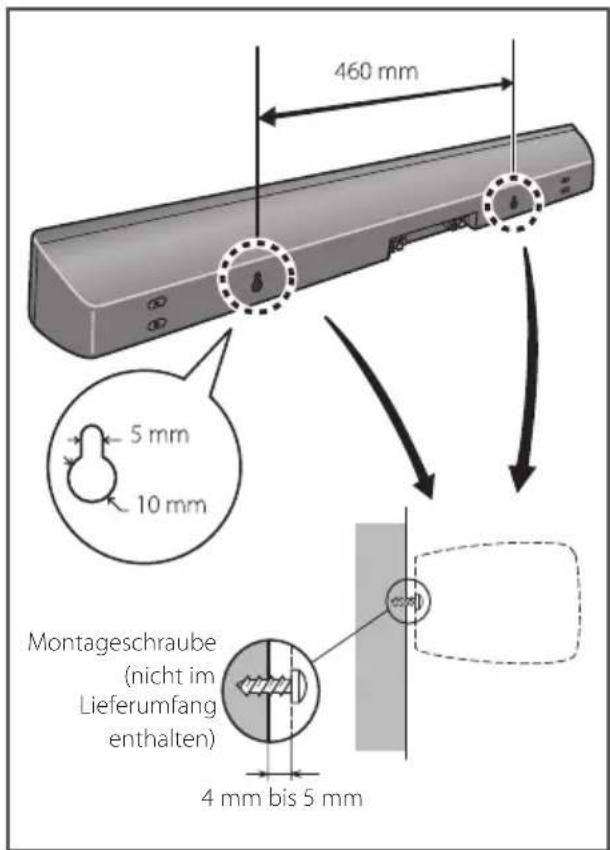

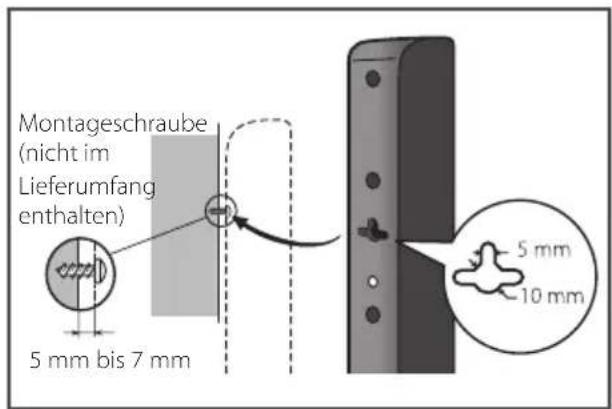

18 - Wandmontage der Laufsprecher für das Modell BCS-SB616
19 - Zusätzliche Hinweise zum Standort der Laufsprecher für das Modell BCS-SB616

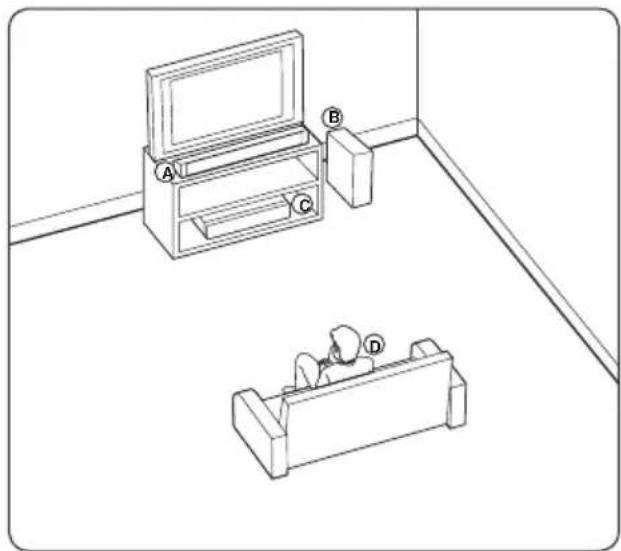

19 - Aufstellen des Systems für das Modell BCS-SB616
20 - Lautsprechereinstellungen für das Modell BCS-FS515
23 - Wandmontage der Laufsprecher für das Modell BCS-FS515
24 - Zusätzliche Hinweise zum Standort der Laufsprecher für das Modell BCS-FS515

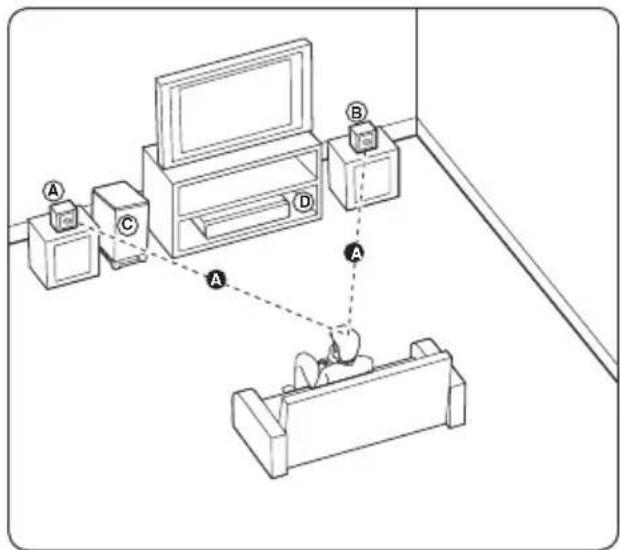

24 - Aufstellen des Systems für das Modell BCS-FS515
25 Anschluss an einen Fernseher

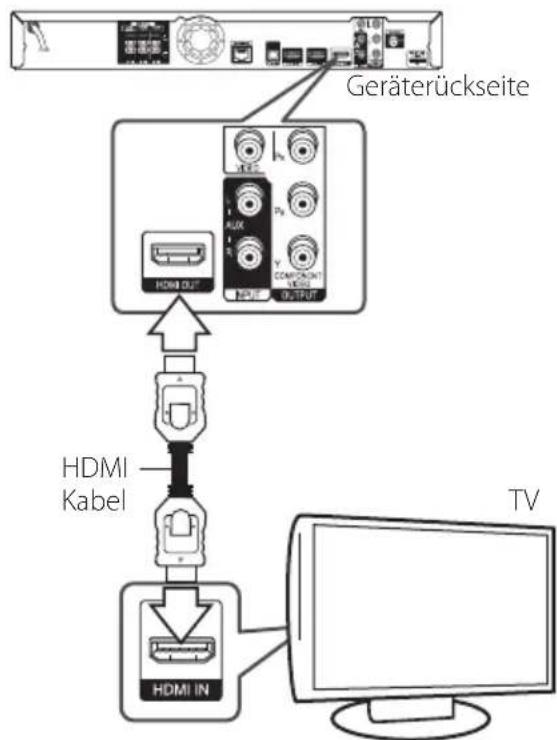

25 - HDMI-Anschluss
26 - ARC-Funktion (Audio Return Channel)

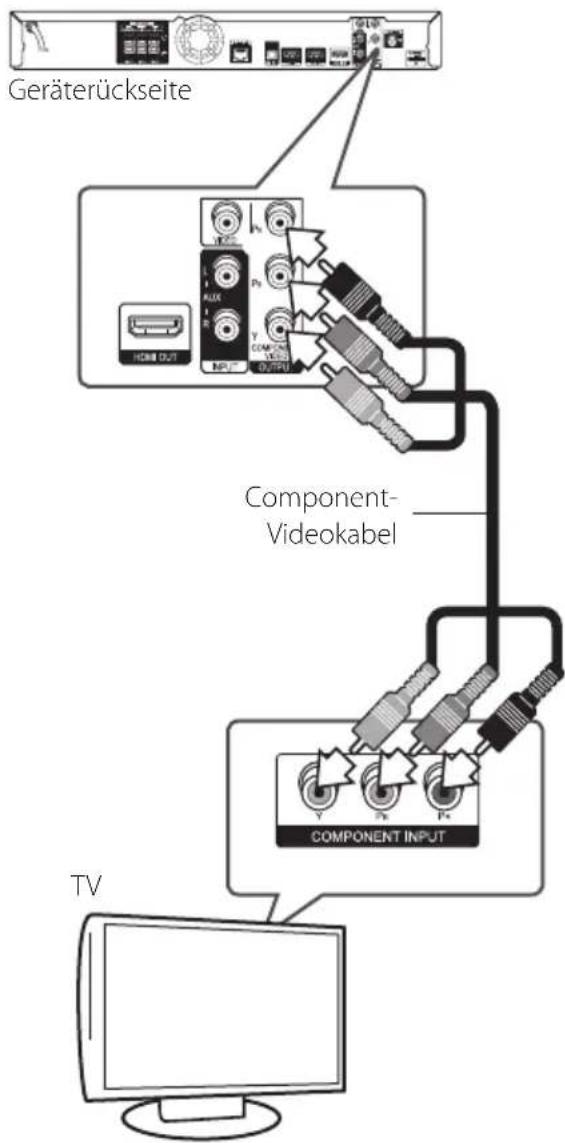

27 - Component-Video-Anschluss

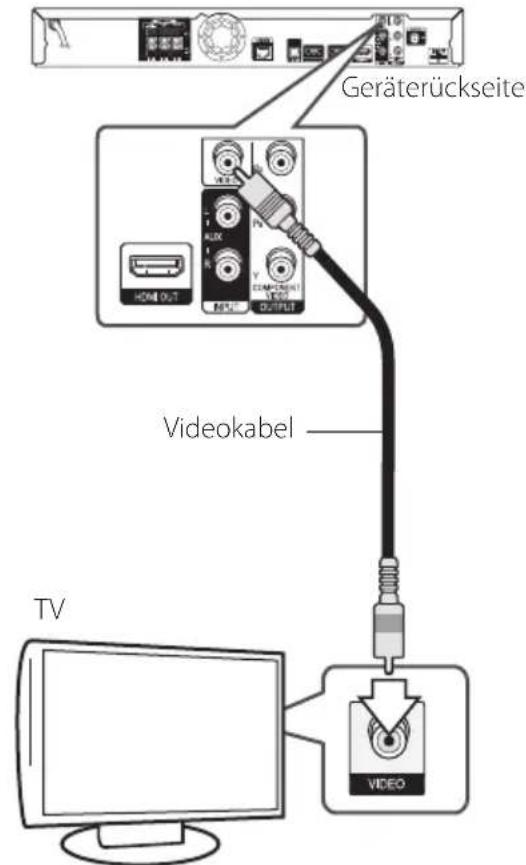

27 - Video-Anschluss

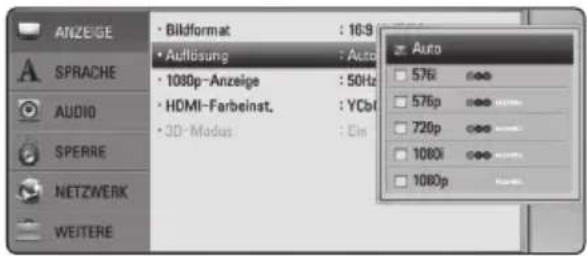

28 - Einstellung der Auflösung

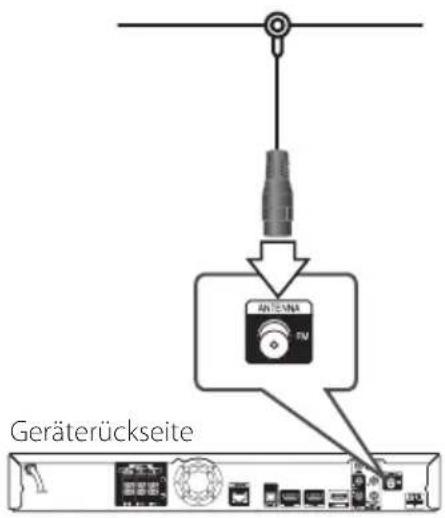

28 Antennenanschluss
29 Anschluss von Zusatzgeräten

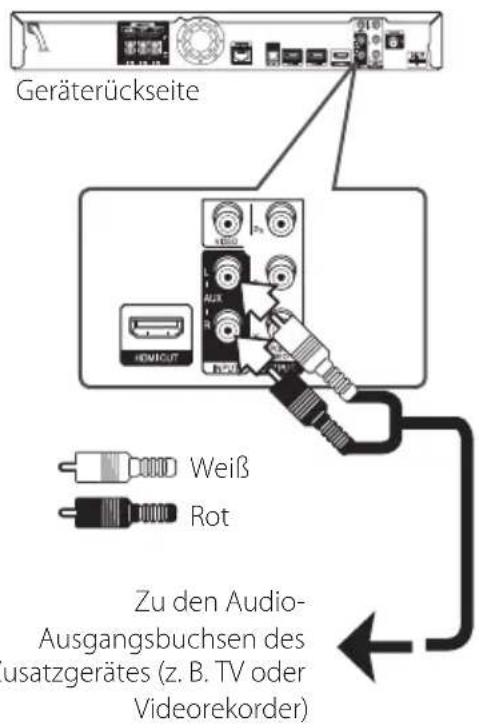

29 - AUX-Anschluss

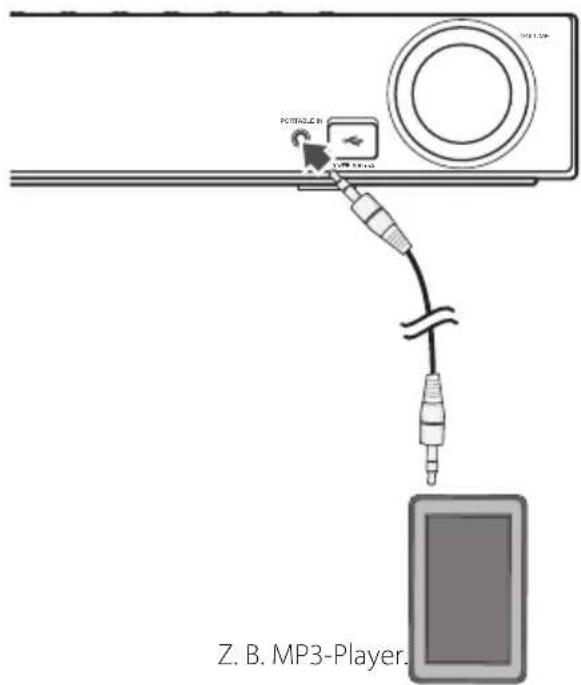

29 - PORTABLE IN-Anschluss

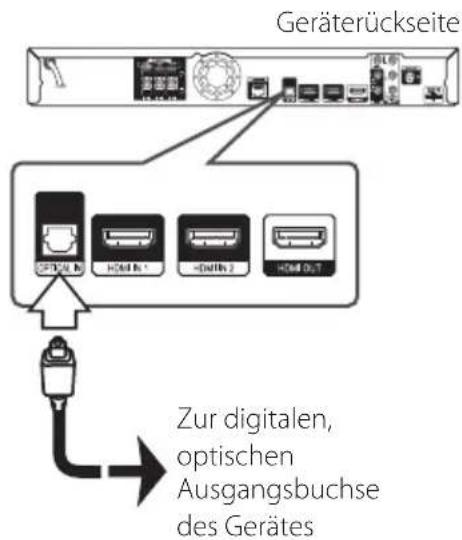

30 - OPTICAL IN-Anschluss
30 - HDMI IN 1/2-Anschluss
31 Verbindung mit dem Heimnetzwerk

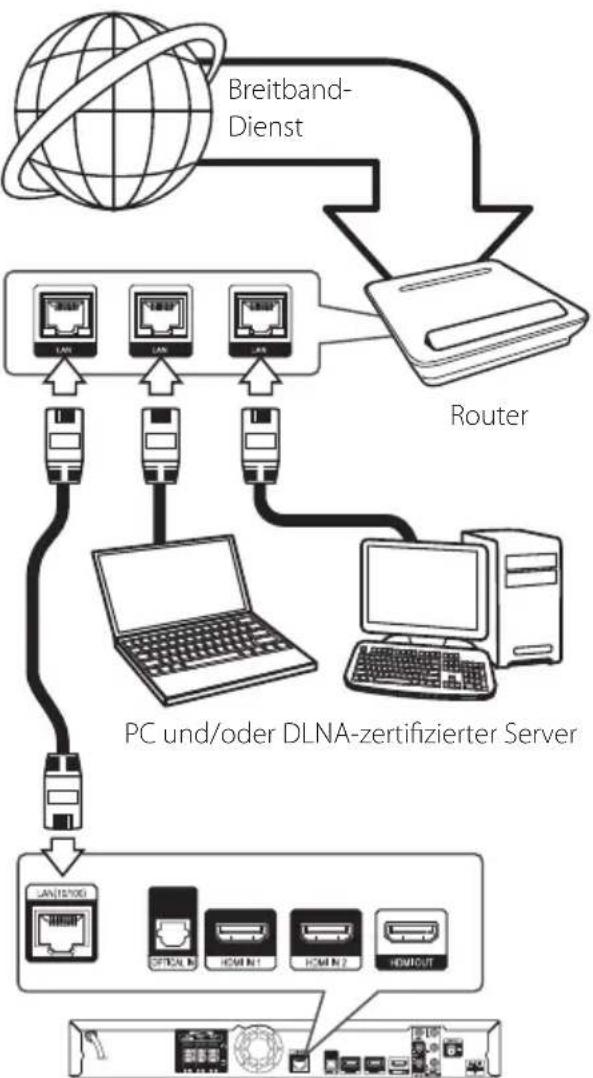

31 - Kabel-Netzwerkverbindung
32 - Kabel-Netzwerkeinstellungen

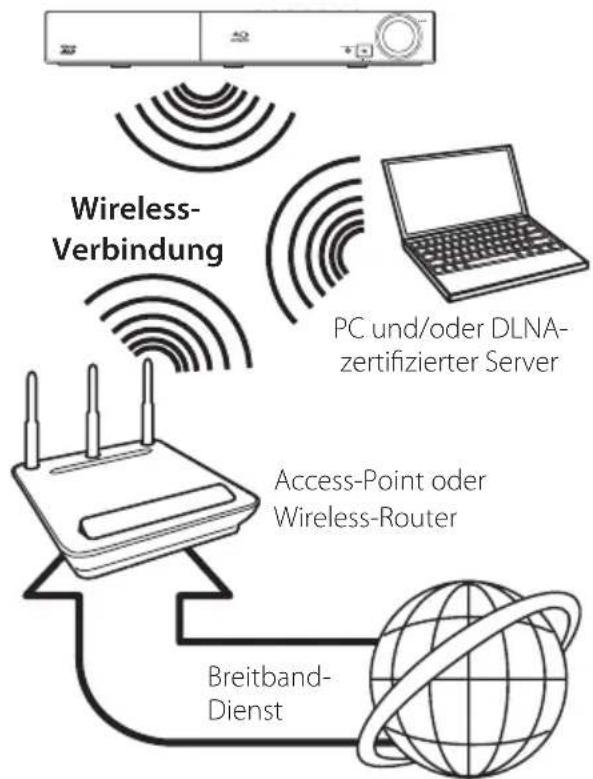

33 - Wireless-Netzwerkverbindung

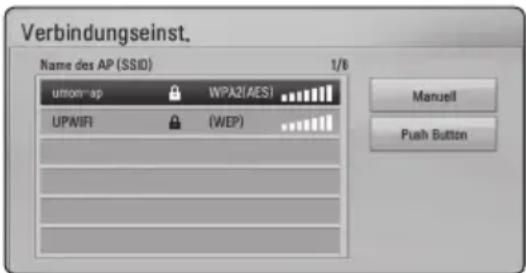

33 - Wireless-Netzwerkeinstellungen
36 Anschluss eines USB-Gerätes

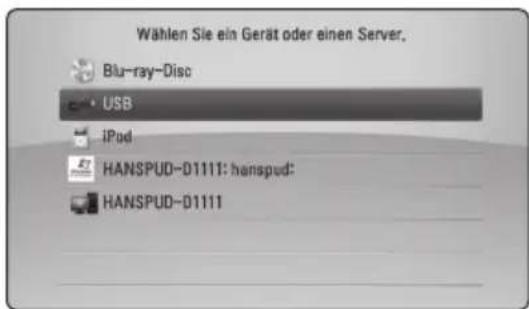

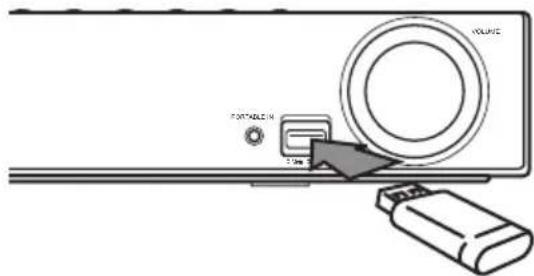

36 - Inhalte auf dem USB-Gerät wiedergeben

3 Systemeinstellungen

37 Einstellungen

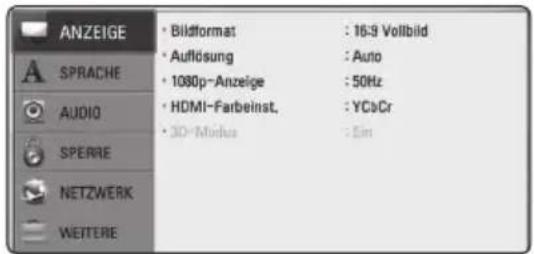

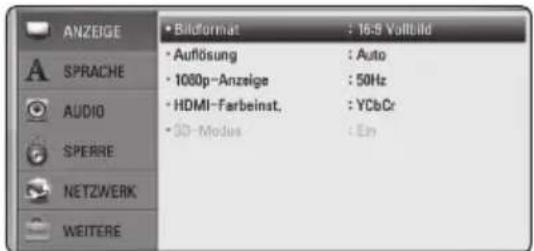

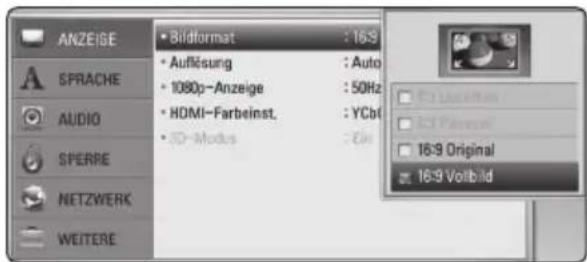

37 - Setup-Einstellungen vornehmen
37 -Das Menu [ANZEIGE]
39 - Das Menu [SPRACHE]

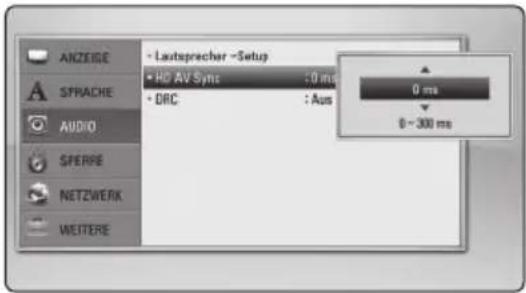

39 - Das Menu [AUDIO]
40 - Das Menu [SPERRE]

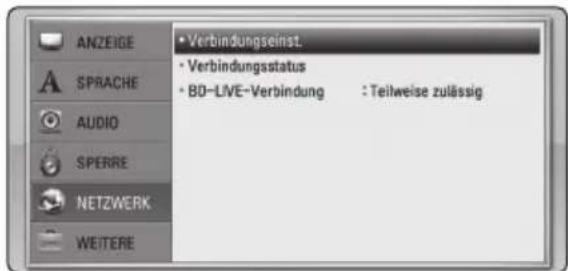

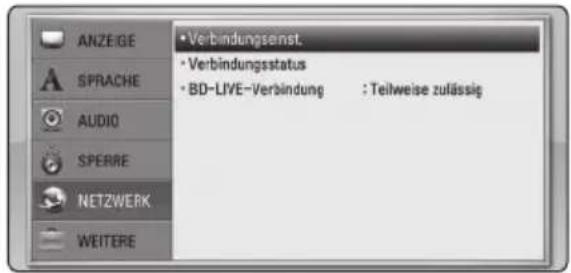

41 - Das Menu [NETZWERK]
42 - Das Menu [WEITERE]
43 Klangeffekte

4 Bedienung

44 Normale Wiedergabe

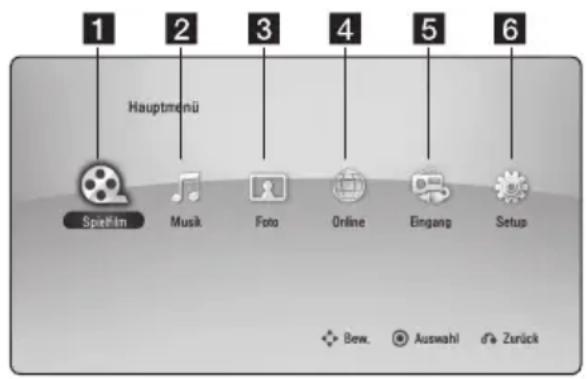

44 - Bedienungen im Menu [Hauptmenü]
44 - Discs wiedergeben
44 - Wiedergabe einer Datei auf einer Disc/einem USB-Gerät
45 - Wiedergabe von Blu-ray 3D-Discs
45 - BD-Live™-Discs anschauen

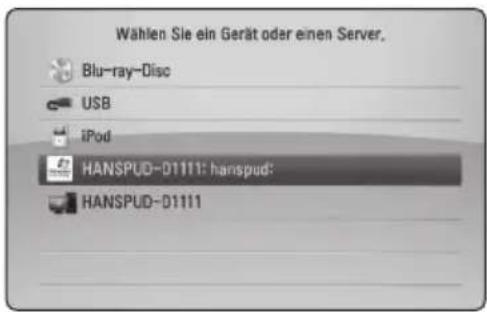

46 - Wiedergabe einer Datei auf einem Netzwerk-Server

47 - Grundfunktionen für Video- und Audio-Inhalte
47 - Grundfunktionen für Foto-Inhalte
47 - Bedienungen im Disc-Menu
48 - Wiedergabe fortsetzen
49 Erweiterte Wiedergabe
49 - Wiederholte Wiedergabe
49 - Abschnittswiederholung
49 - Wiedergabebild vergroßern

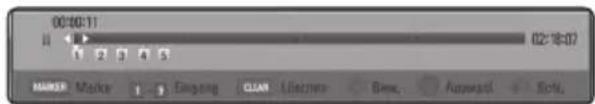

50 - Markensuche
50-Bedienungen im Suchmenu
51 - Auswahl der Untertiteldatei
51 - Merken der letzten Szene

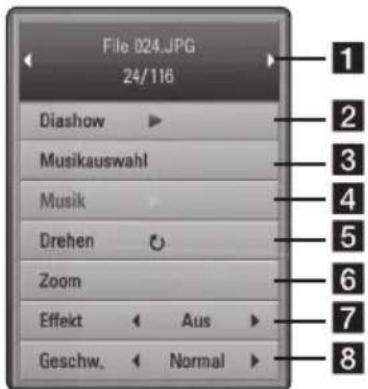

52 - Funktionen während der Fotoanzeige
52 - Wahrend der Diashow Musik horen
53 Bildschirmmenü

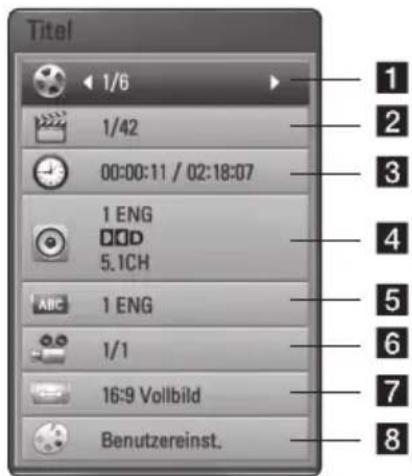

53 - Anzeige der Informationen zum Inhalt auf dem Bildschirm
54 - Wiedergabe ab einer gewählten Zeitposition
54 - Tonkanal wechseln
54 - Auswahl der Untertitelsprache
54 - Anzeige verschiedener Kamerawinkel
55 - Andern des TV-Bildformats

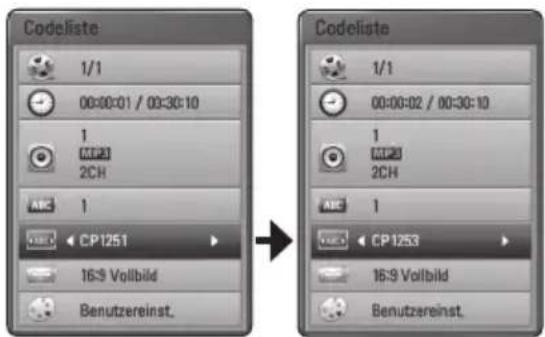

55 - Zeichensatz für Untertiteländern
55 - Anzeigemodus einstellen

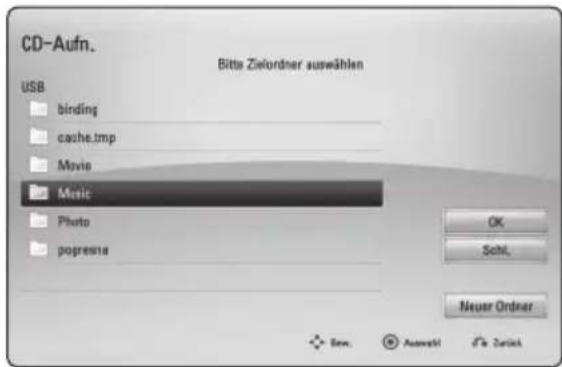

56 Audio-CD kopieren

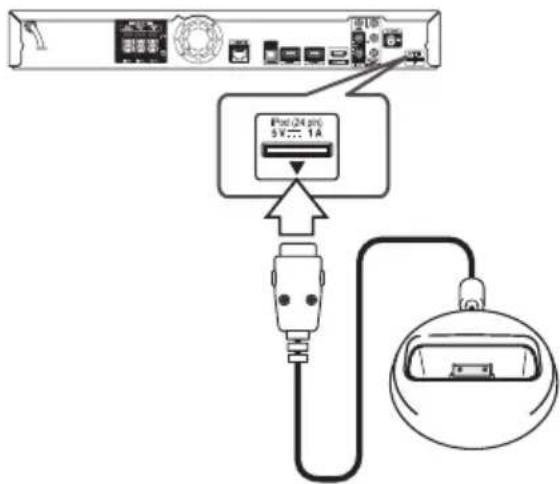

57 Wiedergabe von einem iPod

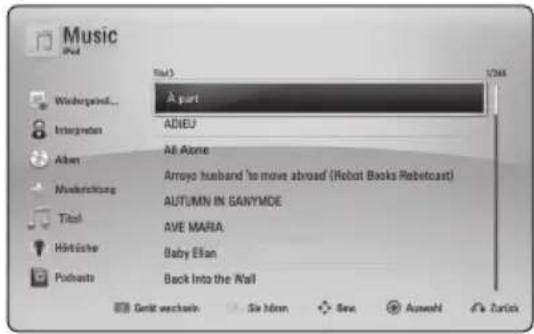

57 - iPod-Inhalte auf dem Bildschirm anzeigen
58 - Bedienung des iPod im iPod-Modus
59 Radiobetrieb
59 - Speichern von Radiosendern
59 - Einen gespeicherten Sender loschen
59 - Alle gespeicherten Sender loschen
59 - Schlechten UKW-Empfang verbessern
59 - Siehe die Hinweise über Radiosender

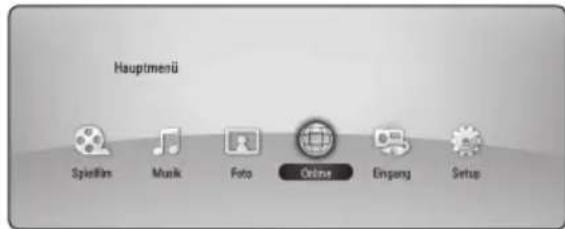

60 Verwendung der Online-Funktionen

5 Störungsbehebung

61 Störungsbehebung
61 - Allgemein
62 - Netzwerk
63 - Bild
63 - Ton
63-Updates

6 Anhang

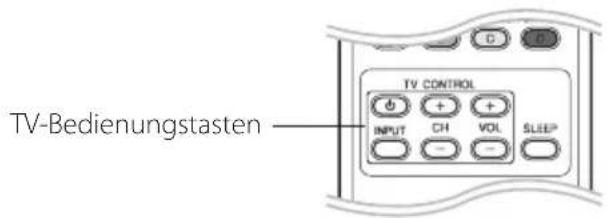

64 Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung
64 - Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen
65 LiTe der Landercodes
66 LiTe der Sprachcodes
67 Marken und Lizenzen
69 Video-Ausgabeauflosung
70 Technische Daten
72 Wartung
72 - Handhabung des Gerätes
72 - Hinweise zu Discs
73 Wichtige Informationen zu Netzwerkdiensten
73 Hinweis zur Software-Lizenz

Einführung

Spielbare Discs und in dieser Bedienungsanleitung verwendete Symbole

Datenträger/Begriff	Logo Symbol Beschreibung
Blu-ray	Blu-ray Disc	BD
		MOVIE
		MUSIC
DVD-ROMDVD-RDVD-RWDVD+RDVD+RW(8 cm, 12 cm)	DVDVIDEO	DVD
		AVCHD
	DVD-RW	MOVIE
		MUSIC
	DVD+RW	PHOTO
DVD-RW (VR)(8 cm, 12 cm)	DVDRW	DVD
Audio-CD(8 cm, 12 cm)	COMPACTDISCGDIGITAL AUDIO	ACD
CD-R/RW(8 cm, 12 cm)	COMPACTDISCGDIGITAL AUDIORecordableReWritable	MOVIE
		MUSIC
Hinweis –		!
Vorsicht –		!

Hinweis

• Einige CD-R-/RW- (bzw. DVD±R-/RW-) Discs können, abhängig vom verwendenten Aufnahmegerät oder der CD-R-/RW-Disc (bzw. DVD±R-/RW-Disc) selbst, mit diesen Gerät u. U. nicht abgespielt werden.
• Abhängig von der Aufnahmesoftware und der Finalisierung können einige beschriebene Discs (CD-R/RW, DVD±R/RW oder BD-R/RE) nicht wiedergegeben werden.
• Mit einem PC oder einem DVD- oder CD-Rekorder beschriebene BD-R/RE, DVD±R/RW und CD-R/RW-Discs können u. U. nicht abgespielt werden, falls die Disc beschädigt oder verschmutzt ist oder die Linse des Players verschmutzt oder kondensiert ist.
• Falls eine Disc mit einem PC beschreiben wird, auch in einem kompatiblen Aufnahmeformat, können eine Disca auf Grund der Einstellungen in der Brennsoftware nicht wiedergegeben werden. (Genauere Informationen hierzu erhalten Sie beim Hersteller der Brennsoftware.)
• Für eine optimale Wiedergabequalität müssen Discs und Aufnahmen bestimmte technische Voraussetzungen erfüllen.
• Bereits bespiefte DVDs erhöllen diese Voraussetzungen automatisch. Beschriebene Discs können in einer Vielzahl verschiedener Formate vorliegen (einschließlich CD-R-Discs mit MP3- oder WMA-Dateien). Diese Formate müssen zur Wiedergabe-Kompatibilität bestimmte Voraussetzungen erhöllen.
• Der Kunde sollte beachten, dass für das Herunterlagen von MP3-/WMA-Dateien sowie Musicdateien aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen erteilt solche Genehmigungen nicht. Diese sollen immer vom Urheber selbst eingeholt werden.
  Die Einstellung zur Disc-Formatierung muss auf [Mastered] eingestellt werden, damit wiederbeschreiben discs nach der Formatierung mit Playern kompatibel sind. Discs, die mit dem Live File System formatiert wurden, können nicht auf einem Player wiedergegeben werden. (Mastered/ Live File System: Disc-Formatierungssystem unter Windows Vista und Windows 7)
• BDXL wird nicht Unterstützung.

Info über das Symbol “ ” auf dem Bildschirm

Während des Betriebs erscheint auf dem Fernsehbildschirm u. U. das Symbol "O" und zeigt an, dass die im Benutzerhandbuch erlauterte Funktion für diese Disc nicht verfügbar ist.

Mitgeliefertes Zubehör

Videokabel (1) Fernbedienung (1)

UKW-Antenne (1)

Batterien (1)

iPod-Dock (1)

Lautsprecherzubehör (S-BD616SB)

Schrauben (2)

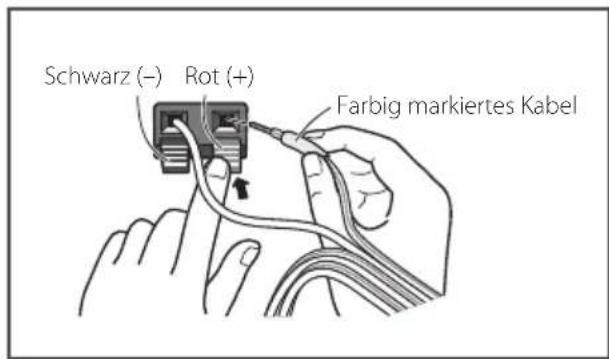

Farbig markiertes Lautsprecherkabel (1)

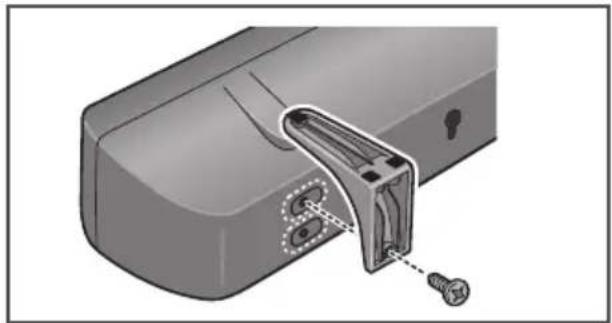

LautsprecherstandfuBe (2)

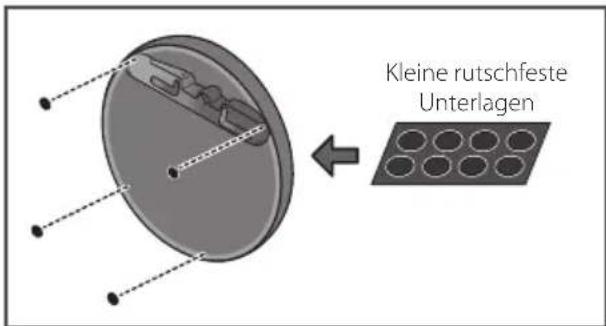

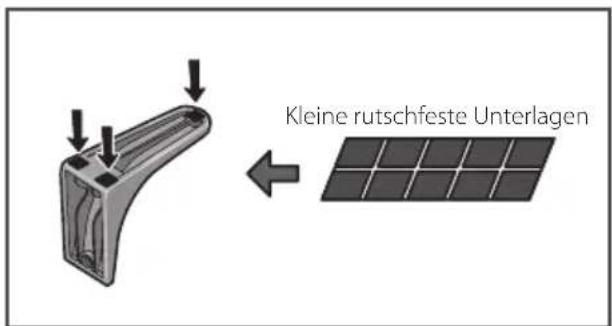

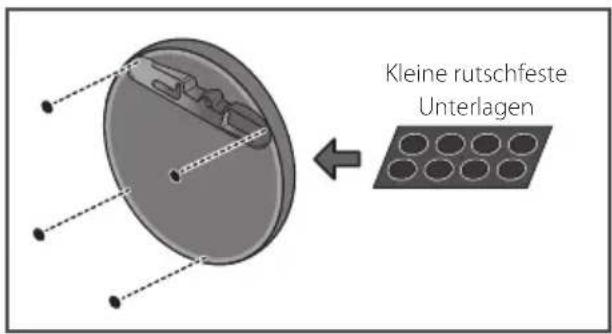

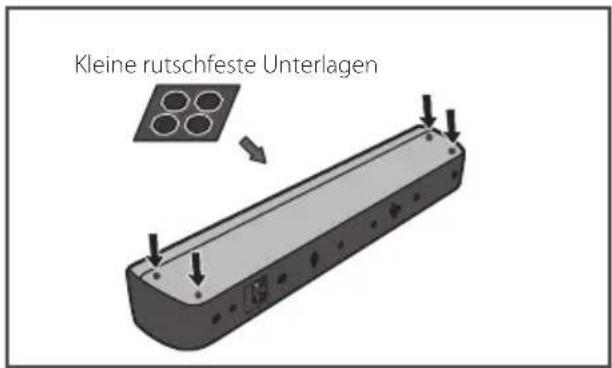

Kleine rutschfeste Unterlagen (1)

Lautsprecherzubehör (S-BD707SW)

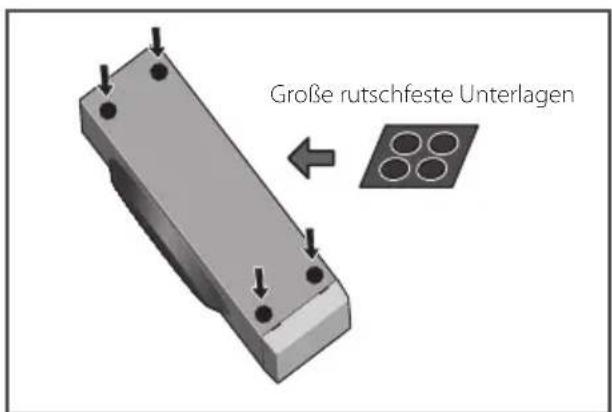

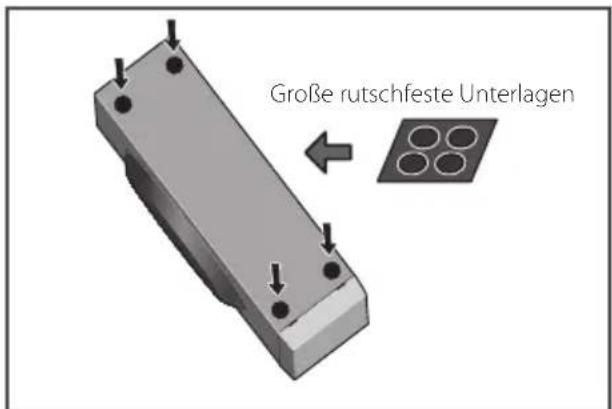

Lautsprecherkabel (1) GroBe rutschfeste Unterlagen (1)

Lautsprecherzubehör (S-BD515FS)

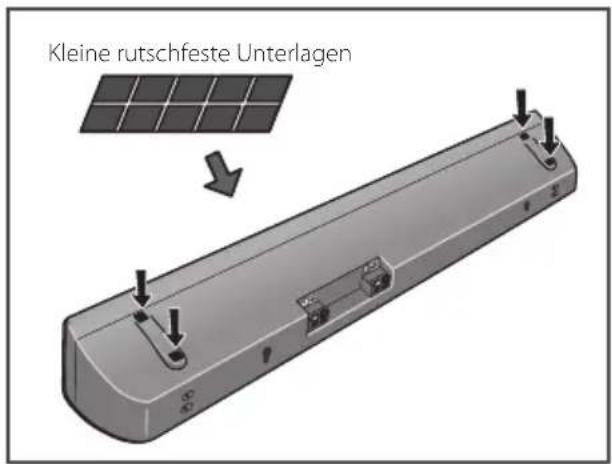

Kleine rutschfeste Unterlagen (1)

Farbig markierte Lautsprecherkabel (3)

Kleine Schrauben (8)

GroBe rutschfeste Unterlagen (1)

Lautsprecherstandfuß (2)

Große Schrauben (4)

Große Ständer (2) Kleine Ständer (2)

Dateivoraussetzungen

Filmdateien

Datei-Speicherort	Datei-erweiterung	Codec-Format Audio	ioformat Untertitel
Disc,USB	“.avi”,“.divx”,.mpg”,“.mpeg”,.mkv”,“.mp4”,.asf”,“.wmv”,.m4v”(ohne DRM)	DIVX3.xx, DIVX4.xx,DIVX5.xx, DIVX6.xx(nur normale Wiedergabe), XVID,MPEG1 SS, H.264/MPEG-4 AVC, MPEG2PS, MPEG2 TS, VC-1SM (WMV3)	Dolby Digital,CTS, MP3,WMA, AAC,AC3	SubRip (.srt/.txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)
DLNA,PC	“.avi”,“.divx”,.mpg”,“.mpeg”,.mkv”,“.mp4”,.asf”,“.wmv”(ohne DRM)	DIVX3.xx, DIVX4.xx,DIVX5.xx, DIVX6.xx(nur normale Wiedergabe), XVID,MPEG1 SS, H.264/MPEG-4 AVC, MPEG2PS, MPEG2 TS, VC-1SM (WMV3)	Dolby Digital,CTS, MP3,WMA, AAC,AC3	SubRip (.srt/.txt), SAMl (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

Musikdateien

Datei-Speicherort	Datei-erweiterung	Abtastfrequenz Bitrate	Hinweis
Disc,USB,DLNA,PC	"mp3",“.wma”,.wav",“.m4a”(ohne DRM)	zwischen 32 und 48 kHz(WMA),zwischen 16 und 48 kHz(MP3)	zwischen 20 und320 kbps (WMA),zwischen 32 und320 kbps (MP3)	Bestimmte wav-Dateien werden vonthisem Gerät u. U.nicht unterstützt.

Fotodateien

Datei-Speicherort	Datei-erweiterung	EmpfohlenGröße	Hinweis
Disc,USB,DLNA,PC	".jpg", ".jpeg",“.png”	Maximal 4.000 x 3.000 x 24 Bit/PixelMaximal 3.000 x 3.000 x 32 Bit/Pixel	Progressive sowie verlustfreikomprimierte Fotodateienwerden nicht unterstützt.

Hinweis

• Der Namei darf maximal 180 Zeichen lang sein.
  Maximale Anzahl Dateien/Ordner: 2000 (Gesamtanzahl der Dateien und Ordner)
• Je nach Große und Anzahl der Dateien kann das Lesen der Disc einzelte Minuten dauern.
• Je nach Server gelten verschiedene Dateikompatibilitäten.
  Die auf Seite 11 angegebenen Dateianforderungen sind u. U. nicht immer kompatibel. Je nach den Dateimerkmalen und Fähigkeiten des Medien-Servers gelten möglicherweise verschiedene Einschränkungen.
  Die Wiedergabe von Untertiteldateien wird auf thisem Player nicht unterstützt.
• Dateien auf einem Wechseldatenträger wie einem USB- oder DVD-Laufwerk am Medien-Server werden u. U. nicht korrekt freigegeben.
• Mit diesen Gerät können keine ID3-Tags einer MP3-Datei angezeigt werden.
  Die Gesamt-Wiedergabedauer einer Audiodatei wird für VBR-Dateien u. U. nicht exakt auf dem Bildschirm angezeigt.
• HD-Filmdateien auf einer CD oder einem USB 1.0/1.1-Gerät werden u. U. nicht störungsfrei wiedergegeben. Zur Wiedergabe von HD-Filmdateien werden Blu-ray-Disc-, DVD- oder USB 2.0-Datenträger empfohlen.
• Dieser Player understands the profile H.264/MPEG-4 AVC Main, High bei Stufe 4.1. Bei Dateien mit higherer Stufe wird eine Warnmeldung auf dem Bildschirm eingebrendet.
• Mit diesen Player können keine mit GMC1 oder Qpe2 aufgenommen Dateien wiedergegeben werden.

1 GMC - Global Motion Compensation
2 Qpel – Quarter pixel

• Mit diesen Player können Discs im AVCHD-Format wiedergegeben werden. Diese Discs werden normalerweise zur Aufzeichnung mit Camcordern eingesetzt.
• Beim AVCHD-Format handelt es sich um ein hochauflosendes digitales Videokameraformat.
  Das Format MPEG-4 AVC/H.264 erfolgt eine effizientere Komprimierung von Bildern als mit einem konventionellen Format zur Bildkomprimierung.
• Mit diesen Player können AVCHD-Discs im Format "x.v.Color" wiedergegeben werden.
• Je nach Zustand der Aufnahme konnen bestimmte Discs im AVCHD-Format u. U. nicht wiedergegeben werden.
• Discs im AVCHD-Format müssen finalisiert werden.
• "x.v.Color" erfolglicht eine größere Farbvielfalt als normale DVD-Camcorder-Discs.

Uber DLNA

Dieser Player ist ein DLNA-zertifizierter digitaler Medien-Player, mit dem Film-, Fotound Musikinhalte über einen DLNA-kompatiblen digitalen Medien-Server (PC und Unterhaltungselektronik) angezeigt und wiedergegeben werden konnen.

Bei der Digital Living Network Alliance (DLNA) handelt es sich um eine branchenübergreifende Organisation für Unterhaltungselektronik, die Computerbranche und Unternehmen für tragbare Geräte. Digital Living ermöglich dem Verbraucher die einfache gemeinsame Nutzung digitaler Medien über ein Heimnetzwerk.

Das Logo der DLNA-ZertifizierungKennzeichnet alle Produkte, die dem DLNA Interoperability Guidelines entsprechen. Dieses Gerät erfüllt die DLNA Interoperability Guidelines v1.5.

Bei der Verbindung eines PCs mit DLNA-Server-Software oder einen anderen DLNA-kompatiblen Gerätes mit thisem Player müssen u. U. eine Einstellungen der Software oder anderer Geräte vorgenommen werden. Weitere Information finden Sie in der Bedienungsanleitung der jeweiligen Software bzw. des Gerätes.

Besondere

Systemanforderungen

Für hochauflosende Video-Wiedergabe:

• High Definition-Anzeigegerät mit COMPONENT-oder HDMI-Eingangsbuchsen.
  BD-ROM-Disc mit hochauflosendem Inhalt.
• Für bestimmte Inhalte ist ein HDMI- oder HDCP-fahiger DVI-Eingang am Anzeigegerät erforderlich (wie von den Disc-Autoren festgelegt).

Zur Wiedergabe von Dateien in einem freigegebenen Ordner eines PCs über das Heimnetzwerk sind folgende Voraussetzungen erforderlich.

• Windows XP (Service-Pack 2 oder hoher), Windows Vista (kein Service-Pack erforderlich), Windows 7 (kein Service-Pack erforderlich)
  1,2 GHz Intel Pentium III-oder AMD SempronTM 2200+-Prozessoren
• Netzwerkumgebung: 100 Mb Ethernet, WLAN (IEEE 802.11a/b/g/n)
• Es,müssen mehr als 1 Ordner auf dem PC freigegeben werden. Weitere Hinweise zur Dateifreigabe finden Sie über den Link zu Ihrmet Betriebssystem.

Ländercode

Der Ländercode thesees Players ist auf der Geräterückseite aufgedrucht. Es konnen nur BD-ROM- oder DVD-Discs mit diesen Ländercode oder mit dem Ländercode "ALLE" wiedergegeben werden.

Hinweise zur Kompatibilität

• Da es sich bei BD-ROM-Discs um ein neues Format handelt, können Probleme mit bestimmten Discs, digitalen Anschlüssen und andere Kompatibilitätsprobleme auftreten. Bei Problèmes mit der Kompatibilität wenden Sie sichitte an ein zugelassenes Kundendienst-Center.
• Mit diesen Gerät werden Funktionen wie Bild-im-Bild, zweiter Tonkanal oder virtuelle Pakete für BD-ROM-Inhalte erhögbigt, die BONUSVIEW (BD-ROM Version 2 Profil 1 Version 1.1/Final Standard Profile) unterstützen. Für Discs, die die Bild-im-Bild-Funktion unterstützen, kann ein zweites Videobild angezeigt und eine zweite Tonspur wiedergegeben werden. Hinweise zu dieser Wiedergabeart finden Sie in der Anleitung zur jeweiligen Disc.
• Zur Darstellung von hochauflosenden Inhalten und hochkonvertierten Standard-DVDs ist möglicherweise ein HDMI-fahiger Eingang oder ein HDCP-fahiger DVI-Eingang am Anzeigegerät erforderlich.
• Bei einigen BD-ROM- und DVD-Discs sind bestimmte Funktionsbefehle oder Merkmale u. U. nicht verfügbar.
• Bei Verwendung des HDMI-Anschlusses für den Audioausgang des Gerätes wird für Dolby TrueHD, Dolby Digital Plus und DTS-HD maximal 5.1-Kanalion untersätzt.
  Mit Hilfe eines USB-Gerätes konnen bestimmte Disc-Information gespeichert werden, einschließlich heruntergeladener Online-Inhalte. Durch die verwendete Disc wird festgelegt, wie lange diese Informationen gespeichert werden.

Fernbedienung

Einlagen der Batterien

Nehmen Sie die Batterieklappe von der Rückseite der Fernbedienung ab und legen Sie eine R03-Batterie (GröBe AAA) mit der richtigen Polung + und ein.

1

INPUT/TUNER: Andern des Eingangsmodus.
(STANDBY/ON): Player einund ausschalten.
OPEN/CLOSE:Disc-Fach öffnen und schreiben.

HDMI IN: Eingangsmodus auf HDMI IN direkt einstellen.

OPTICAL: Eingangsmodus auf optisch direkt einstellen.

DISPLAY:Bildschirmenu ein-/ausblenden.

HOME MENU: [Hauptmenü] ein-/ausblenden.

MENU:Disc-Menu aufrufen.

Pfeiltasten: Option in einem Menu auswahlen.

ENTER:Menuauswahl ubernehmen.

TUNE (+ / - ) :Einen gewünschten Radiosender einstellen.

PRESET ( / ) : Auswahl eines Radiosenders.

2

RETURN: Menu verlassen bzw. Wiedergabe fortsetzen. Die Funktion Wiedergabe fortsetzen ist bei bestimmten BD-ROM-Discs u. U. nicht möglich.

POUP/ TOP MENU: DVD-Titelmenü bzw. BD-ROM-Kontextmenü aufrufen, falls vorhanden.

STOP: Wiedergabe anhalten.

PLAY: Wiedergabe starten.

II PAUSE/STEP: Wiedergabe unterbrechen.

1/ SKIP: Zur/zum
nachsten bzw. vorherigen Datei/
Track/Kapitel springen.

SCAN: Suchlauf zurück oder vor.

SPK LEVEL: Einstellung der Lautstärke des gewünschten Laufsprechers.

USB REC: Aufnahme einer Audio-CD.

MUTE: Gerät stummschalten.

SOUND: Auswahl eines Klangmodus.

VOL + / - : Einstellen der Lautstärke.

3

Nummerntasten 0-9: Auswahl einer Aufzahlungsoption eines Menus oder Eingabe von Zeichen über das Keypad.

MARKER: Während der Wiedergabe einen Punkt markieren.

SEARCH: Suchmenü ein-/ ausblenden.

REPEAT: Gewünschten Abschnitt oder Sequenz wiederholen.

DIMMER: Beleuchtung des Gerätes dimmen.

ZOOM: Menu Zoom aufrufen.

CLEAR: Eine Marke im Suchmenü loschen bzw. eine Ziffer bei der Kennworteingabe loschen.

Farbstaten (A, B, C, D): Navigation in den Menus.

• Taste A (RDS): Radio-Daten-System.
• Taste B (PTY): Programmart-kennung einer RDS-Sendung anzeigen.
  Taste C (PTY SEARCH): Programmart suchen.
• Taste D: Auswahl Mono/Stereo im UKW-Modus.

TV-Bedienungstaten: Siehe
Seite 64.

SLEEP: Einstellen einer Zeitdauer nach der das Gerät ausgeschaltet wird.

Vorderes Bedienfeld

1 Disc-Fach
2 Bedienungstasten

(STANDBY/ON) Netzschalter

Player ein- und ausschalten.

(OPEN/CLOSE)

FUNCTION

Auswahl einer Eingangsquelle oder Funktion.

II (PLAY/PAUSE)
STOP
1/ SKIP)
-TUNE ^+ (Radiosender einstellen)

3 Anzeigefenster
4 Fernbedienungs-Sensor
5 PORTABLE IN
USB-Anschluss
7 Lautstärkeregelung

Rückseite

1Netzkabel
2 Laatsprecheranschlussse
3 Kuhlungslufter
4 LAN-Anschluss
5 OPTICAL IN
6 HDMI IN 1/2
7HDMIOUT

VIDEO OUT
9 COMPONENTVIDEO (YPBP_R) OUTPUT (PROGRESSIVE SCAN)
10 Antennenanschluss
11 iPod (24-polig) Anschluss eines iPod-Dock.
12 AUX (L/R) INPUT

Montage der Laufsprecher

Lautsprechereinstellungen für das Modell BCS-SB616

Vorbereitung der Laufsprecher

Für Subwoofer:

Befestigen Sie mit den enthaltenen Klebestreifen vier große Unterlagen am Standfuß des Subwoofer.

Für vordere Lautsprecher:

Montage der vorderen Lautsprecher an den Lautsprecherstandern.

1. Befestigen Sie mit den enthaltenen Klebestreifen drei kleinen Unterlagen an jedem Lautsprecherstandfuß (Unterseite).

Falls die Laufsprecherstandfuß nicht verwendet werden, befestigen Sie mit den enthaltenen Klebestreifen vier keine Unterlagen am Standfuß des Laufsprechers.

1. Montieren Sie die Laufsprecherstandfuße an den Laufsprechern. Befestigen Sie den rechten und linken Laufsprecherstandfuß an der Rückseite des Laufsprechers. Die Höhe des Laufsprecherstandfußs kann in zwei Stufen angepasst werden. Wahlen Sie die gewünschte Höhe und fixieren Sie den Standfuß.

Vorsicht

Die Schrauben sollenn nicht zu fest angezogen werden.
- Bei zu hohem Kraftaufwand konnen die Gewinde der Schrauben beschädigt werden. Verwenden Sie zur Montage einen mittelgroßen Handschraubenzieher.
- Verwenden Sie keine elektrischen oder zu großen Schraubenzieher, bei denen zu viel Kraft auf die Schrauben angewandt wird.
- Wahlend der Montage der Standüge und Laufsprecher sollenne keine Fremdkörper eingeklemmt werden.
- Bei zwischen den Standfußen und den Laufsprechern eingeklemmten Fremdkörpers kann die Anlage nicht sicher montiert werden und könnte umkippen oder fallen.

1. Anschluss der Laufsprecher.

Schlieben Sie die Kabel am Lautsprecher an. Auf der Rückseite des Lautsprechers befinden sich Kanalanschlüsse (rechts/links) sowie farbig markierte Etiketten.

Vorne links: WeiB
Vorne rechts: Rot
- Subwoofer: Rosa

Schlieben Sie die Kabel nach den farbigen Markierungen an, führen Sie das entsprechend farbig markierte Kabel in den roten (+) und das andere Kabel in den schwarzen (-) Anschluss ein.

Schlieben Sie den weißen Stecker des greuen Kabels an den Anschluss (+) und den anderen Stecker an den Anschluss (-) an. Um die Kabel am Player anzuschreiben, drücken Sie jeweils auf eine der Anschlussklemmen auf der Rückseite, so dass sich die Anschlüsse öffnen. Führn Sie das jeweilige Kabel ein und halten Sie die Anschlussklemme wieder los.

Vorsicht

• Es sollen ausschließlich die im Lieferumfang deses Systems enthaltenen Lautsprecher angeschlossen werden.
  Die enthaltenen Laufsprecher sollenn nur an den Veränder deses Systems angeschlossen werden. Beim Anschluss an einen anderen Veränder besteht die Gefahr von Fehlfunktionen oder Branden.
  -itte schlieBen Sie das Lautsprecherkabel des Subwoofoers (pink) an den orangefarbenen Anschluss des Players an.
  An diesen Laufsprecheranschlüssen kann GEFAHRLICHE SPANNUNG anliegen. Zur Vermeidung von Stromschlagen beim Anschluss oder Trennen der Laufsprecherkabel sollte das Netzkabel vor dem Berühren nicht isolierter Bauteile abgezogen werden.

Wandmontage der Laufsprecher für das Modell BCS-SB616

Der Laufsprecher besitzt Montageöffnungen, mit der der Laufsprecher an der Wand montiert werden kann.

VorderMontage

Das Lautsprechersystem ist sehr schwer. Das Gewicht kann zu einer Lockerung der Schrauben führen, und die Wand muss das Gewicht der Lautsprecher tragen konnen. Ansonsten können die Lautsprecher herunterfallen. Die Wand muss über eine ausreichende Stärke verfügen, so dass das Gesamtgewicht der Lautsprecher getragen werden kann. Nicht an Wänden aus Sperrholz oder weichem Material befestigen.
Die Montageschrauben sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben, die für die Beschaffenheit und Tragfähigkeit der Wand geeignet sind.

rsicht

• Falls Sie die Beschaffenheit und Tragfähigkeit ihrer Wand nicht einschätzen können,ziehen Sie einen Fachmann zu Rate.
  Pioneer ubernimmt keine Haftung fur Unfälle oder Schaden, die auf eine unsachgemäß Montage zurückzufahren sind.
  Die Laufsprecher sollen den bei der Montage an einer Wand parallel zum Boden befestigt werden.
  Die Lautsprecherstandfußesollten bei der Montage der Lautsprecher an einer Wand nicht verwendet werden.

Zusätzliche Hinweise zum Standort der Lautsprecher für das Modell BCS-SB616

Der Lautsprecher sollte mittig unterhalb des Fernsehers montiert werden.

Vorsichtshinweise:

• Der Lautsprecher sollte nicht direkt auf dem Fernsehgerämt montiert werden.
• Blanke Laufsprecherkabel mussen zusammengeht und vollständig in die Laufsprecheranschlüsse eingeführt werden. Sollten die blanken Laufsprecherkabel die Systemrückseite berühren, wird möglicherweise die Sicherheitsvorrichtung des Systems ausgelost und das System abgeschalte.
• Der vordere Laufsprecher und der Subwoofer besitzen keine magnetische Abschirmung und sollen den nicht in der Höhe eines Fernsehgerätes oder Monitors aufgestellt werden. Magnetische Datenträger (z. B. Disketten, Musik- oder Videokassetten) sollen eben falls nicht in der Höhe der vorderen Laufsprecher und des Subwoofoers aufbewahrt werden.
• Den Subwoofer nicht an einer Wand oder Decke befestigen. Die Lautsprecher konnten herunterfallen und zu Verletzungen führen.

Aufstellen des Systems für das Modell BCS-SB616

Vorderer Laatsprecher

Subwoofer:

Die Position des Subwoofoers kann beliebig gewählt werden, da niederfrequente Basse nur leicht direktional sind. Der Subwoofer sollte jedoch bevorzugt in der Höhe der vorderen Lautsprecher aufgestellt werden. Richten Sie den Subwoofer leicht zur Raummitte aus, um Wandreflexionen zu vermeiden.

Gerat

Zuhörerposition

Vorsicht

• Achten Sie daraufuf, dass Kinder nicht ihre Höhe oder andere Gegenstände in die Subwooferöffnung einfahren.
  Subwooferöffnung: Eine Aushöhlung im Gehäuse des Subwoofoers zum Erzeugen satter Basse.
  Die Laufsprecher enthalten magnetische Bauteile. Aus thisem Grund konnen Farbverfalschungen auf dem Bildschirm oder PC-Monitor auftreten. Die Laufsprecher sollen den daher in ausreichendem Abstand zum Fernseher oder PC-Monitor aufgestellt werden.

Lautsprechereinstellungen für das Modell BCS-FS515

Vorbereitung der Laufsprecher

Für Subwoofer:

Befestigen Sie mit den enthaltenen Klebestreifen vier große Unterlagen am Standfuß des Subwoofoers.

Für vordere Lautsprecher:

Montage der vorderen Laufsprecher an den Laufsprecherständern.

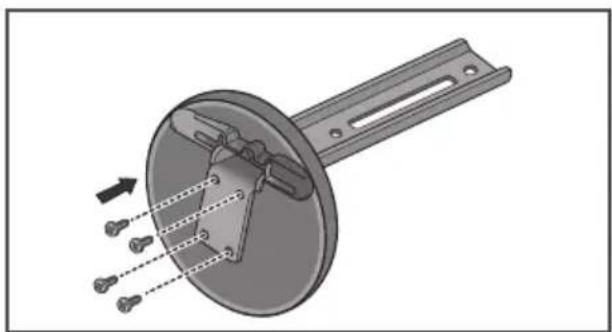

Für vertikale Montage

1. Befestigen Sie mit den enthaltenen Klebestreifen vier keine Unterlagen am Lautsprecherstandfuß.

1. Führer Sie den großen Ständer durch die Öffnung des Standfußes und befestigen Sieihn mit vier Schrauben.

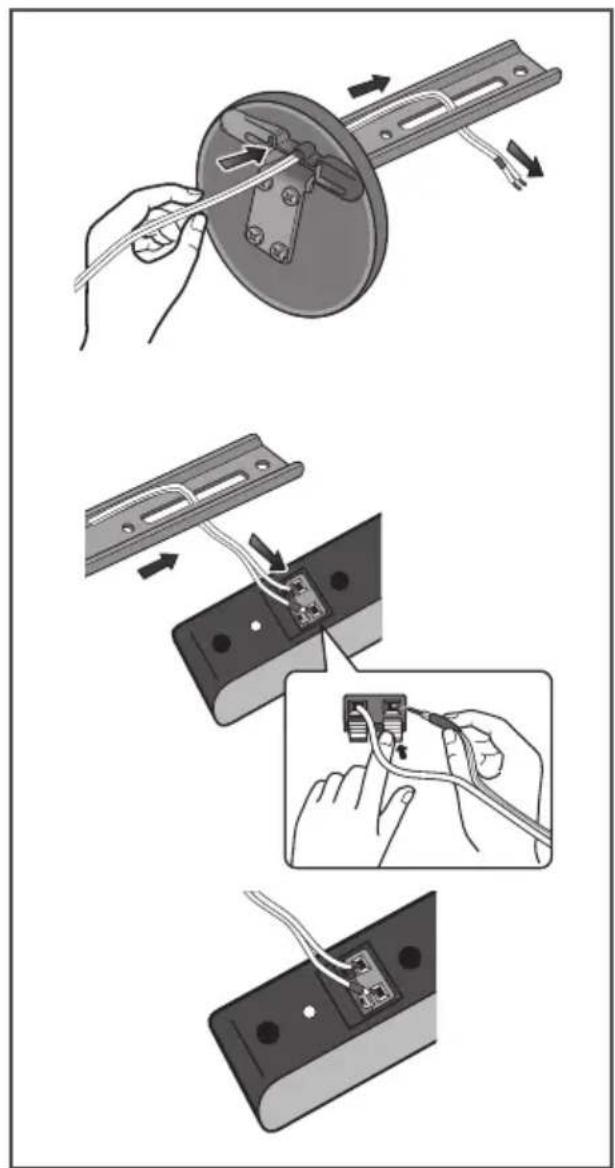

1. Führer Sie das Lautsprecherkabel durch die Öffnung im Standfuß sowie durch den Ständer und schließen Sie es am Lautsprecheranschluss an. Verlegen Sie das Lautsprecherkabel nach dem Anschluss durch die Führung auf der Rückseite des Lautsprechers.

Schlieben Sie die Kabel nach den farbigen Markierungen an, führen Sie das entsprechend farbig markierte Kabel in den roten (+) und das andere Kabel in den schwarzen (-) Anschluss ein.

1. Befestigen Sie Laufsprecher und Ständer mit zwei Schrauben. Das Laufsprecherkabel damit nicht zwischen Laufsprecher und Ständer eingeklemmt werden.

Für horizontalale Montage

1. Befestigen Sie mit den enthaltenen Klebestreifen vier keine Unterlagen am Lautsprecherstandfuß.

1. Führn Sie den kleinen Ständer durch die Öffnung des Standfußes und befestigen Sieihn mit vier Schrauben.

1. Führer Sie das Laufsprecherkabel durch die Öffnung im Standfuß sowie durch den Ständer und schließen Sie es am Laufsprecheranschluss an. Verlegen Sie das Laufsprecherkabel nach dem Anschluss durch die Führung auf der Rückseite des Laufsprechers.

Schlieben Sie die Kabel nach den farbigen Markierungen an, führen Sie das entsprechend farbig markierte Kabel in den roten (+) und das andere Kabel in den schwarzen (-) Anschluss ein.

1. Befestigen Sie Lautsprecher und Ständer mit zwei Schrauben. Das Lautsprecherkabel damit nicht zwischen Lautsprecher und Ständer eingeklemmt werden. Die Höhe des Lautsprecherstandfußes kann in zwei Stufen angepasst werden. Wahlen Sie die gewünschte Höhe und fixieren Sie den Standfuß.

1. Verlegen Sie das Lautsprecherkabel nach dem Anschluss an der Rückseite des Ständers entlang.

1. Schlieben Sie die Kabel am Player an.

Schlieben Sie den weißen Stecker des greuen Kabels an den Anschluss (+) und den anderen Stecker an den Anschluss (-) an. Um die Kabel am Player anzuschreiben, drücken Sie jeweils auf eine der Anschlussklemmen auf der Rückseite, so dass sich die Anschlüssle öffnen. Führn Sie das jeweilige Kabel ein und halten Sie die Anschlussklemme wieder los.

Vorsicht

• Es sollen ausschließlich die im Lieferumfang these Systems enthaltenen Lautsprecher angeschlossen werden.
  Die enthaltenen Laufsprecher sollenn nur an den Veränder deses Systems angeschlossen werden. Beim Anschluss an einen anderen Veränder besteht die Gefahr von Fehlfunktionen oder Branden.
  -itte schlieBen Sie das Lautsprecherkabel des Subwoofoers (pink) an den orangefarbenen Anschluss des Players an.
• An diesen Laufsprecheranschlüssen kann GEFÄHRLICHE SPANNUNG anliegen. Zur Vermeidung von Stromschlagen beim Anschluss oder Trennen der Laufsprecherkabel sollen das Netzkabel vor dem Berühren nicht isolierter Bauteile abgezogen werden.

Für direkte Montage

Befestigen Sie mit den enthaltenen Klebestreifen vier Unterlagen am Standfuß der vorderen Laufsprecher.

Wandmontage der Laufsprecher für das Modell BCS-FS515

VorderMontage

Das Lautsprechersystem ist sehr schwer. Das Gewicht kann zu einer Lockerung der Schrauben führen, und die Wand muss das Gewicht der Lautsprecher tragen konnen. Ansonsten können die Lautsprecher herunterfallen. Die Wand muss über eine ausreichende Stärke verfügen, so dass das Gesamtgewicht der Lautsprecher getragen werden kann. Nicht an Wänden aus Sperrholz oder weichem Material befestigen.
Die Montageschrauben sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben, die für die Beschaffenheit und Tragfähigkeit der Wand geeignet sind.

Vorsicht

• Falls Sie die Beschaffenheit und Tragfähigkeit ihrer Wand nicht einschätzen können,ziehen Sie einen Fachmann zu Rate.
• Pioneer übernimmt keine Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführen sind.

Montage der Laufsprecher

Die vorderen Laatsprecher können senkrecht oder waagerecht an die Wand gehängt werden. Zur senkrechten Montage wird eine Öffnung, zur waagerechten Montage werden zwei Öffnungen verwendet. Die folgende Abbildung zeigt den vorderen Laatsprecher rechts.

Bei waagerechter Montage der Laufsprecher sollen den die Laufsprecheranschlüsse auf der Rückseite jeder Laufsprechers nach außen und möglichstweit vom jeweils anderen Laufsprecher entfernt ausgerichtet werden.

Zusätzliche Hinweise zum Standort der Laufsprecher für das Modell BCS-FS515

Stellen Sie die vorderen Haupt-Lautsprecher links und rechts in gleichem Abstand zum Fernsehgerät auf.

Vorschteinweise:

• Blanke Lautsprecherkabel mussen zusammen gehalten und vollständig in die Lautsprecheranschlüsse eingeführt werden. Sollten die blanken Lautsprecherkabel die Systemrückseite berühren, wird möglicherweise die Sicherheitsvorrichtung des Systems ausgelost und das System abgeschalte.
  Die vorderen Lautsprecher und der Subwoofer besitzen keine magnetische Abschirmung und sollen den nicht in der Nähne eines Fernsehgerätes oder Monitors aufgestellt werden. Magnetische Datenträger (z. B. Disketten, Musik- oder Videokassetten) sollen ebenfalls nicht in der Nähne der vorderen Lautsprecher und des Subwoofoers aufbewahrt werden.
• Den Subwoofer nicht an einer Wand oder Decke befestigen. Die Laufsprecher konnten herunterfallen und zu Verletzungen führen.

Aufstellen des Systems für das Modell BCS-FS515

Die folgende Abbildung zeigt die Aufstellung des Systems am Beispiel. Die Abbildungen in dieser Anleitung konnen vom tatsächlichen Gerät abweichen und dieren lediglich zur Beschreibung. Ein optimaler Surround-Sound wird erreicht, wenn alle Lautsprecher mit Ausnahme des Subwooferrs im gleichen Abstand von der Zuhörerposition (A) aufgestellt werden.

Vorderer Lautsprecher links (L)/

Vorderer Laatsprecher rechts (R):

Stellen Sie die vorderen Lautsprecheriben den Monitor oder Bildschirm und bündig mit der Bildschirmfläche auf.

Subwoofer:

Die Position des Subwoofoers kann beliebig gewählt werden, da niederfrequente Basse nur leicht direktional sind. Der Subwoofer sollte jedoch bevorzugt in der Nähe der vorderen Lautsprecher aufgestellt werden. Richten Sie den Subwoofer leicht zur Raummitte aus, um Wandreflexionen zu vermeiden.

Gerat

Vorsicht

• Achten Sie daraufuf, dass Kinder nicht ihre Höhe oder andere Gegenstände in die *Subwooferöffnung einfahren.

*Subwooferöffnung: Eine Aushöhlung im Gehäuse des Subwoofoers zum Erzeugen satter Basse.

Die Lautspricher enthalten magnetische Bauteile. Aus thisem Grund konnen Farbverfalschungen auf dem Bildschirm oder PC-Monitor auftreten. Die Lautspricher sollen den daher in ausreichendem Abstand zum Fernseher oder PC-Monitor aufgestellt werden.

Anschluss an einen Fernseher

Nehmen Sie, abhängig von den Mochglichkeiten ihrer Geräte, einen der folgenden Anschüsse vor.

HDMI-Anschluss (Seite 25)
- Component-Video-Anschluss (Seite 27)
Video-Anschluss (Links/Rechts) (Seite 27)

Hinweis

Abhängig vom Fernseher und anderen Geräten gibt es verschiedene Anschlussmöglichkeiten an den Player. Verwenden Sie nur einen der in dieser Anleitung angegebenen Anschlüsse.
- Lesen Sie zum Anschluss die Bedienungsanlei-tung des Fernsehers, der Stereo-Anlage bzw. des jeweiligen Gerätes.
- Der Player muss direkt am Fernseher angeschlossen werden. Stellen Sie den Fernseher auf den richtigen Videokanal ein.
- Den Player nicht über einen Videorekorder anschließen. Das DVD-Bild konnte durch das Kopierschutzsystem verzerrt werden.

HDMI-Anschluss

Ein HDMI-Fernseher oder Monitor kann über ein HDMI-Kabel an diesen Player angeschlossen werden (High-Speed HDMI™-Kabel mit Ethernet, Typ A). Verbinden Sie die HDMI-Buchse des Players mit der HDMI-Buchse eines HDMI-kompatiblen Fernsehers oder Monitors.

Stellen Sie den Eingang des Fernsehers auf HDMI (siehe Bedienungsanleitung des Fernsehers).

Weitere Informationen zu HDMI

• Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes folgende Punkte:

• Schalten Sie das HDMI-/DVI-Gerät sowie diesen Player aus. Schalten Sie dann das HDMI-/DVI-Gerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann den Player ein.

• Der Videoeingang des angeschlossenen Gerätes muss auf diesen Gerät eingestellt sein.

• Das angeschlossene Gerät muss eine der Video-Eingangsauflösungen 720x576p, 1280x720p, 1920x1080i oder 1920x1080p unterstützen.

• Nicht alle HDCP-kompatiblen HDMI- oder DVI-Geräte arbeiten mit thisem Player zusammen.

• Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt.

Hinweis

• Falls ein angeschlossenes HDMI-Gerät den Audioausgang des Players nicht unterstützt, ist der Ton des HDMI-Gerätes u. U. nur verzerrt oder nicht zu horen.
• Bei einem HDMI-Anschluss kann die Auflösung für den HDMI-Ausgang geändert werden. (Siehe Kapitel "Einstellung der Auflösung" auf Seite 28.)
• Legen Sie über die Option [HDMI-Farbeinst.] im Menu [Setup] die Art der Videoausgabe über die HDMI OUT-Buchse fest (siehe Seite 38).
• Beim Ändern der Auflösung bei bereits angeschlossenem Gerät können Fehlfunktionen auftreten. Um diese Störung zu beheben, schalten Sie den Player aus und wieder ein.
• Wenn der HDMI-Anschluss noch nicht mir dem HDCP abgeglichen wurde, erscheint ein schwarzer Bildschirm. Überprüfen Sie in thisem Fall den HDMI-Anschluss oderziehen Sie das HDMI-Kabel ab.
• Überprüfen Sie bei Rauschen oder Streifen auf dem Bildschirm das HDMI-Kabel (es sollte maximal 4,5 m lang sein).

ARC-Funktion (Audio Return Channel)

Mithilfe der ARC-Funktion kann ein HDMI-fahiges Fernsehgerät einen Audio-Stream an den HDMI OUT-Ausgang这点es Players senden.

Verwendung dieser Funktion:

• Das Fernsehgerät muss die ARC-Funktion dieser Players unterstützen, und die Option ARC muss auf Ein eingestellt werden (Werkseinstellung: "Aus").
  Die Aktivierung der Option ARC kann je nach Fernsehgerät variieren. Weitere Hinweise zur ARC-Funktion finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes.
• Es kann ausschließlich das HDMI-Kabel verwendet werden (High-Speed-HDMI™-Kabel mit Ethernet, Typ A).
• Dieses Kabel muss an einen HDMI-Eingang des Fernsehers, der die ARC-Funktion unterszt, sowie an den HDMI OUT-Ausgang these Players angeschlossen werden.
• An einem ARC-kompatiblen Fernseher kann nur ein Heimkinosystem zurzeit angeschlossen werden.
  Die ARC-Funktion fungkioniert u. U. nicht in jedem Fall, selbst wenn die oben genannten Kriterien erfüllt werden.
• Bei Verwendung der ARC-Funktion arbeitet CEC (Consumer Electronics Control) u. U. nicht störungsfrei. Falls CEC nicht genutzt werden soll, können Sie die Funktion im Hauptmenu auf "ARC Aus" einstellen. In dieser Fall müssen der Fernseher und dieser Player über ein optisches Kabel miteinander verbunden werden, damit das Audiosignal zum Player übertragen werden kann.

Component-Video-Anschluss

Verbinden Sie die COMPONENTVIDEO OUTBuchsen des Players über ein Component-Videokabel mit den entsprechenden Eingangsbuchsen des Fernsehers. Der Ton wird über die Systemlautsprecher ausgegeben.

Hinweis

Bei einem COMPONENT VIDEO OUT-Anschluss kann die Auflösung für den Ausgang geändert werden. (Siehe Kapitel "Einstellung der Auflösung" auf Seite 28.)

Video-Anschluss

Verbinden Sie die VIDEO OUT-Buchse des Players über das Videokabel mit der Video-Eingangsbuchse des Fernsehers. Der Ton wird über die Systemlautsprecher ausgegeben.

Einstellung der Auflösung

Der Player bietet verschiedene Ausgabeauflösungen fur die HDMI OUT- und COMPONENT VIDEO OUT-Buchsen. Die Auflösung wird im Menu [Setup] eingestellt.

1. Drucken Sie die Taste HOME MENU ( 1).
2. Wahlen Sie mit den Tasten < / > den Eintrag [Setup] und drücken Sie ENTER (⊙). Daraufhin wird das Menu [Setup] aufgerufen.
3. Wahlen Sie mit den Tasten / V die Option [ANZEIGE] und drücken Sie die Taste > , um in das Unterverzeichnis zu gelangen.
4. Wahlen Sie mit den Tasten / die Option [Auflösung] und drücken Sie die Taste ENTER (⊙), um in das nachste Unterverzeichnis zu gelangen.

1. Wahlen Sie mit den Tasten / V die gewünschte Auflösung aus und drücken Sie zur Bestätigung der Auswahl auf ENTER (O).

Hinweis

• Falls Ihr Fernsehgerät die am Player eingestellte Auflösung nicht unterstützt, stellen Sie die Auflösung wie folgt auf 576p ein:

• Drücken Sie zum Öffnen des Disc-Fachs auf ▲.
  2 Halten Sie die Taste (STOP) mindestens fünf Sekunden lang gedrückt.

Die Videoausgabe ist von zahlreichen Faktoren abhängig. Hinweise hierzu finden Sie unter "Video-Ausgabeauflösung" auf Seite 69.

Antennenanschluss

Schlieben Sie zum Radioempfang die mitgelieferte Antenne an.

Hinweis

Die UKW-Drahtantenne sollen nach dem Anschluss so waagerecht wie möglich ausgerichtet werden. Die UKW-Drahtantenne muss vollständig entfaltet werden.

Anschluss von Zusatzgeräten

AUX-Anschluss

Sie haben die Möglichkeit, den Ton eines Zusatzgerätes über die Laufsprecher dieseres Systems wiederzugegeben.

Schlieben Sie die analogen AudioAusgangsbuchsen des Gerätes an den Anschluss AUX L/R (INPUT) desses Gerätes an. Wahlen Sie dann mit den Tasten INPUT/TUNER sowie ENTER () die Option [AUX].

Der Eingangsmodus kann ebenfalls über die Taste FUNCTION am Bedienungsfeld ausgewählt werden.

PORTABLE IN-Anschluss

Sie haben die Möglichkeit, den Ton eines tragbaren Audio-Players über die Lautsprecher diesen Systems wiederzugegeben.

Verbinden Sie die Kopfhörerbuchse (oder Line Out-Buchse) des tragbaren Audio-Players mit der PORTABLE IN-Buchse these Gerätes: Wahlen Sie dann mit den Tasten INPUT/TUNER sowie ENTER (⊙) die Option [PORTABLE].

Der Eingangsmodus kann ebenfalls über die Taste FUNCTION am Bedienungsfeld ausgewählt werden.

OPTICAL IN-Anschluss

Der Tone eines Gerätes kann über einen optischen Anschluss über die Laufsprecher deses Systems ausgegeben werden.

Verbinden Sie die optische Ausgangsbuchse des Gerätes mit der OPTICAL IN-Buchse an diesen Gerät. Wahlen Sie dann mit den Tasten INPUT/TUNER sowie ENTER (⊙) die Option [OPTICAL]. Oder wahren Sie diese Funktion direkt über die Taste OPTICAL aus.

Der Eingangsmodus kann ebenfalls über die Taste FUNCTION am Bedienungsfeld ausgewählt werden.

HDMI IN 1/2-Anschluss

Sie haben die Möglichkeit, Bild und Ton eines Gerätes über diesen Anschluss wiederzugegeben.

Verbinden Sie die HDMI OUT-Buchse des Gerätes mit der HDMI IN 1- oder 2 Buchse dieseres Gerätes. Wahlen Sie dann mit den Tasten INPUT/TUNER sowie ENTER (⊙) die Option [HDMI IN 1/2].

Der Eingangsmodus kann ebenfalls über die Taste FUNCTION am Bedienungsfeld ausgewählt werden.

Hinweis

Die Video-Auflösung kann in der Betriebsart HDMI IN 1/2 nicht geändert werden. Ändern Sie die Video-Auflösung am angeschlossenen Gerät selbst.
- Falls das Video-Ausgangssignal beim Anschluss eines Personal Computers über die HDMI IN 1/2-Buchse nicht störungsfrei wiedergegeben wird,ändern Sie die Auflösung des Personal Computers nach 576p, 720p, 1080i oder 1080p.
- Das Videosignal des HDMI-Eingangs kann nicht über das Zusammenarbeit oder die Composite-Videoausgänge ausgegeben werden.
- Der Player sendet den Ton der HDMI-Eingänge sowohl an den HDMI-Ausgang als auch an die Laufsprecher des Gerätes.

Verbindung mit dem Heimnetzwerk

Dieser Player kann über den LAN-Anschluss auf der Rückseite oder das integrierte Wireless-Modul mit einem lokalen Netzwerk (LAN) verbunden werden. Über eine Verbindung des Gerätes mit einem Breitband-Heimnetzwerk konnen Sie interaktives BD-Live und Online-Dienste nutzen.

Kabel-Netzwerkverbindung

Ein Kabel-Netzwerk ermitteligt eine optimale Leistung, da die angeschlossenen Geräte direkt mit dem Netzwerk verbunden sind und keinerlei Störfrequenzen ausgesetzt sind.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Netzwerkgerätes.

Verbinden Sie den LAN-Anschluss des Players über ein handelsübliches LAN- oder Ethernet-Kabel.

Hinweis

• Halten Sie das LAN-Kabel beim Anschlieben oder Abziehen immer am Stecker selbst fest. Ziehen Sie nicht am LAN-Kabel und halten Sie die Sperre am Stecker gedrückt.
• Am LAN-Anschlussarfkein modulares Telefonkabel angeschlossen werden.
• Halten Sie sich auf Grund der zahlreichen möglichen Anschlussarten an die Angaben Ihres Telekommunikationsanbieters bzw. Internet-Anbieters.
• Für den Zugriff auf Inhalte auf einem PC oder DLNA-Server muss dieser Player mit demselben lokalen Netzwerk wie der Router verbunden sein.

Geräterückseite

Kabel-Netzwerkeinstellungen

Falls das kabelgebundene lokale Netzwerk (LAN) einen DHCP-Server besitzt, wird dem Player automatisch eine IP-Adresse zugewiesen. Für bestimmte Heimnetzwerke müssen nach dem Anschluss der Kabel die Netzwerkeinstellungen des Players vorgenommen werden. Nehmen Sie die [NETZWERK]-Einstellungen wie folgt vor.

Vorbereitung

Vor der Einrichtung des Kabel-Netzwerks muss eine Breitband-Internetverbindung zum Heimnetzwerk hergestellt werden.

1. Wahlen Sie im Menu [Setup] die Option [Verbindungseinst.] und drücken Sie auf ENTER (⊙).

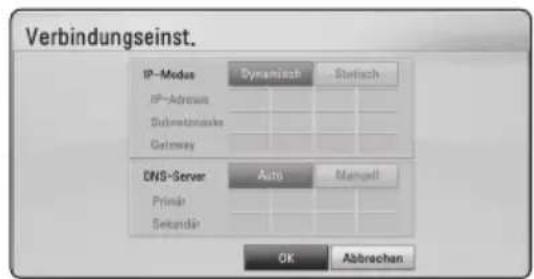

1. Das Menu [Verbindungseinst.] wird eingebrendet. Wahlen Sie mit den Taten / den Eintrag [Kabel] und drücken Sie ENTER (O).

1. Wahlen Sie mit den Tasten / / < 1> den IP-Modus [Dynamisch] oder [Statisch].

Wahlen Sie die Option [Dynamisch], um die IP-Adresse automatisch zu beziehen.

! Hinweis

Falls kein DHCP-Server im Netzwerk vorhanden ist und die IP-Adresse manuell eingerichtet werden muss, wahlen Sie die Option [Statisch] und nehmen Sie die Einstellungen für [IP-Adresse], [Subnetzmaske], [Gateway] und [DNS-Server] mit den Tasten / / < 1> sowie den Nummertasten vor. Drücken Sie bei falscher Eingabe einer Ziffer auf CLEAR, um den markierten Teil zu loschen.

1. Markieren Sie die Option [OK] und drücken Sie ENTER (⊙), um die Netzwerkeinstellungen zu übernehmen.

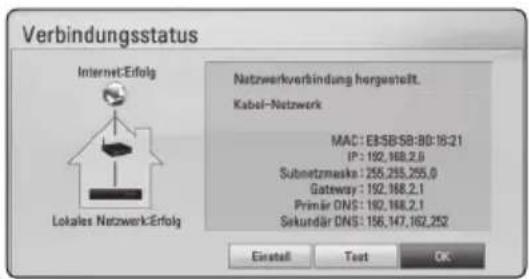

2. Der Player fordert Sie zur Prüfung der Netzwerkverbindung auf. Markieren Sie die Option [OK] und drücken Sie ENTER (O), um die Netzwerkverbindung herzustellen.
3. Wahlen Sie den Eintrag [Test] und drücken Sie bei Schritt 5 auf ENTER (⊙), um den Status der Netzwerkverbindung auf dem Bildschirm anzuzeigen. Der Test kann auch über die Option [Verbindungsstatus] im Menu [Setup] durchgeführt werden.

Wireless-Netzwerkverbindung

Die Verbindung kann auch über einen Access-Point oder Wireless-Router hergestellt werden. Netzwerkkonfiguration und Verbindungsart können je nach vorhandenen Geräten und Netzwerkumgebung unterschiedlich sein.

Dieser Player besitzt ein IEEE 802.11n Wireless-Modul (Dual-Band, 5 GHz und 2,4 GHz-Frequencyband), das ebenfalls die Standards 802.11a/b/g Unterstützung. Die optimale Wireless-Leistung wird über ein IEEE 802.11n-zertifiziertes WiFi-Netzwerk erreicht (Access-Point oder Wireless-Router).

Detaillierte Hinweise zur Verbindung und Netzwerkeinstellungen finden Sie in den Anleitungen des Access-Points oder Wireless-Routers.

Für eine optimale Leistung sollte eine direkte Kabelverbindung des Players mit dem Router bzw. Kabel-/DSL-Modem des Heimnetzwerks gewählt werden.

Beachten Sie bei Nutzung der Wireless-Funktion, dass die Leistung durch andere elektrische Geräte im Haushalt in manchen Fälle beeinträchtigt werden kann.

! Hinweis

Der verfügbar Frequenzbereich und die Kanäle des 5 GHz-Frequencybandes werden im Folgenden aufgeführrt. Je nach Land sind Unterschiede oder Einschränkungen möglich. Stellen Sie den Access-Point bei Problemen mit der Wireless-Netzwerkverbindung auf einen anderen Kanal ein.

BereichFrequenzbereich
Nordamerika	5.15-5.25 GHz (ch. 36-48), 5.725-5.825 GHz (ch. 149-161), 5.825-5.850 GHz (ch.165)
Europa, VAE	5.15-5.25 GHz (ch. 36-48)
Andere 5.1	5-5.25 GHz (ch. 36-48), 5.725-5.825 GHz (ch. 149-161), 5.825- 5.850 GHz (ch.165)

Wireless

Netzwerkeinstellungen

Der Player muss Zur Wireless-Netzwerkverbindung eingerichtet werden. Diese Einstellungen können über das Menu [Setup] vorgenommen werden. Nehmen Sie die [NETZWERK]-Einstellungen wie folgt vor. Vor der Verbindung des Players mit dem Netzwerk muss der Access-Point oder Wireless-Router eingerichtet werden.

Vorbereitung

Beachten Sie vor der Einrichtung des Wireless-Netzwerks folgende Punkte:

• Stellen Sie eine Breitbartband-Internetverbindung zum Wireless-Heimnetzwerk her.
• Wahlen Sie entweder einen Access-Point oder Wireless-Router.
• Notieren Sie die SSID sowie das Sicherheitskennwort des Netzwerks.
• Wahlen Sie im Menu [Setup] die Option [Verbindungseinst.] und drücken Sie auf ENTER (⊙).

1. Das Menu [Verbindungseinst.] wird eingeblendet. Wahlen Sie mit den Tasten / den Eintrag [Wireless] und drucken Sie ENTER (②).
2. Wahlen Sie [Ja] und drücken Sie zum Fortfahren auf ENTER (⊙). Die derzeitigen Netzwerkeinstellungen werden durch die neuen Verbindungseinstellungen ersetzt.
3. Der Playerucht daraufhin nach allen verfügbarbaren Access-Points bzw. Wireless-Routern in der Umgebung und zeigt diese in einer List an. Markieren Sie mit den Tasten / einen der Access-Points oder Wireless-Router in der List e und drucken Sie auf ENTER (O).

Falls der Access-Point oder Wireless-Router abgeschichert ist, stellen Sie safer, dass der im Player eingebene WEP-bzw. WPA-Schlüssel mit dem Schlüssel des Routers übereinstimmt. Gegebenenfalls muss ein Sicherheitskennwort eingegeben werden.

Hinweis

• Für einen Access-Point oder Wireless-Router werden üblicherweise vier WEP-Sicherheitskennwörter vergeben. Falls de Access-Point oder Wireless-Router mit WEP verschlüsse wurden, geben Sie das Sicherheitskennwort "Nr. 1" ein, um eine Verbindung zu ihrem Heimnetzwerk herzustellen.
• Bei einem Access-Point handelt es sich um ein Gerät, mit dem eine schnurlose Verbindung zum Heimnetzwerk hergestellt werden kann.
• Falls der Access-Point oder Wireless-Router WPS-Verschlusselung unterstützt (WiFi Protected Setup), drücken Sie die gelbe Taste (C) und notieren Sie sich das Kennwort auf dem Bildschirm. Geben Sie diesen Kennwort zur Verbindung mit dem Access-Point oder Wireless-Router im Einstellungsmenü ein. Weitere Hinweise finden Sie in der Bedienungsanleitung des Netzwerkgerätes.

[Manuell] - Der Access-Point strahlt möglicherweise nicht seinen Namen (SSID) aus. Überprüfen Sie die Router-Einstellungen mit Hilfe des Computers und stellen Sie den Router zum Senden der SSID ein, oder geben Sie den Name des Access-Points (SSID) unter [Manuell] ein.

[Push Button] - Falls der Access-Point oder Wireless-Router die Push Button-Konfiguration unterstützt, wahren Sie diese Option und drücken Sie innerhalb von zwei Minuten auf Push Button des Access-Points bzw. Wireless-Routers. Sie müssen den Name des Access-Points (SSID) und das Sicherheitskennwort des Access-Points bzw. Wireless-Routers nicht kennen.

1. Wahlen Sie mit den Tasten / / < / > den IP-Modus [Dynamisch] oder [Statisch]. Wahlen Sie die Option [Dynamisch], um die IP-Adresse automatisch zu beziehen.

Hinweis

Falls kein DHCP-Server im Netzwerk vorhanden ist und die IP-Adresse manuell eingerichtet werden muss, wahlen Sie die Option [Statisch] und nehmen Sie die Einstellungen für [IP-Adresse], [Subnetzmaske], [Gateway] und [DNS-Server] mit den Tasten / / < 1> sowie den Nummertasten vor. Drücken Sie bei falscher Eingabe einer Ziffer auf CLEAR, um den markierten Teil zu loschen.

1. Markieren Sie die Option [OK] und drücken Sie ENTER (⑥), um die Netzwerkeinstellungen zu übernehmen.
2. Der Player fordert Sie zur Prüfung der Netzwerkverbindung auf. Markieren Sie die Option [OK] und drücken Sie ENTER (⊙), um die Netzwerkverbindung herzustellen.
3. Wahlen Sie den Eintrag [Test] und drücken Sie bei Schritt 7 auf ENTER (⊙), um den Status der Netzwerkverbindung auf dem Bildschirm anzuziegen. Der Test kann auch über die Option [Verbindungsstatus] im Menu [Setup] durchgeführt werden.

Hinweise zur Netzwerkverbindung:

• Viele Probleme bei der Netzwerkverbindung während der Einrichtung können hauft g durch ein Zurücksetzen des Routers bzw. Modems behoben werden. Schalten Sie nach der Verbindung des Players mit dem Heimnetzwerk den Router bzw.das Kabelmodem des Heimnetzwerks aus und/oder trennen Sie das Netzkabel. Schalten Sie das Gerät dann wieder ein und oder schreiben Sie das Netzkabel wieder an.
• Je nach Vertragsbedingungen Ihres Internet-Anbieters (ISP) kann die Anzahl der Geräte, für die eine Internet erbindung eingerichtet werden kann, begrenzt sein. Hinweise erhalten Sie von Ihrtem Internet-Anbieter.
• Unser Unternehmen übernimmt keine Haftung für Fehlfunktionen des Players und/oder der Internetverbindung auf Grund von Verbindungsfehlern/Fehlfunktionen, die durch ihre Breitband-Internetverbindung oder andere angeschlossene Geräte verursacht werden.
  Die über die Internetverbindung angebotenen Funktionserweiterungen für BD-ROM-Discs werden nicht von unserem Unternehmen erzeugt oder zur Verfugung gestellt, und unser Unternehmen gewährleistet nicht die Funktionalität oder künftige Verfugbarkeit dieser Inhalte. Bestimmte über eine Internetverbindung verfügbare Disc-Inhalte sind mit thisem Player u. U. nicht kompatibel. Wenden Sie sich bei Fragen zu solchen Inhaltenitte an den Hersteller der Disc.
• Für bestimmte Internet-Inhalte ist u. U. eine höhere Bandbreite erforderlich.
• Auch wenn der Player korrekt verbunden und konfiguriert ist konnen bestimmte Internet-Inhalte auf Grund von Engpüssen, minderer Qualität oder geringer Bandbreite der Internetverbindung oder Störungen beim Anbieter nicht richtig wiedergegeben werden.
• Auf Grund bestimmter Einschränkungen durch den Internet-Anbieter (ISP), der die Breitbart-Internetverbindung bereitstellt, sind bestimmte Funktionen der Internetverbindung u. U. nicht möglich.
• Jegliche Entgelte des ISP, auch Verbindungsentgelte, müssen vom Benutzer selbst getragen werden.
• Zur Kabelverbindung deses Players ist ein 10 Base-T-oder 100 Base-TX-LAN-Anschluss

erforderlich. Falls Ihr Internet-Anbieter einen solchen Anschluss nicht Unterstützung, kann mit dem Player keine Internetverbindung hergestellt werden.

• Für den xDSL-Dienst ist ein Router erforderlich.
• Zur Nutzung des DSL-Dienstes ist ein DSLModem erforderlich. Für den Kabelmodem-Dienst ist in ein Kabelmodem erforderlich. Je nach Zugriffsart auf den und den Vertragsbedingungen des ISP konnen Sie die Internetverbindungsfunktion theses Players nicht nutzen oder die Anzahl der Geräte, die gleichzeitig eine Internetverbindung herstellen konnen, ist begrenzt. (Falls Ihr ISP nur die Verbindung von einem Gerät zulässt, kann mit diesen Player u. U. keine Verbindung hergestellt werden, wenn bereits ein PC verbunden ist.)
• Der Einsatz eines "Routers" ist möglicherweise nicht oder nur eingeschränkt zulässig, abhängig von den Bedingungen und Einschränkungen des ISP. Hinweise erhalten Sie direkt von ihrem Internet-Anbieter.
• Das Wireless-Networks work in a wide range of applications, including VoIP, Wi-Fi, and IoT. The application is designed to be able to support the latest technologies in order to meet the requirements of different industries.
  Schalten Sie samtliche nicht genutzte Netzwerkgeräte im lokalen Heimnetzwerk aus. Einige Geräte erzeugen u. U. Netzwerkverkehr.
• Für eine verbesserte Übertragung sollte der Player möglichst nahe am Access-Point aufgestellt werden.
  In manchen fallen kann der Empfang durch Aufstellen des Access-Points oder Wireless-Routers mindestens 0,45 m über dem Boden verbessert werden.
• Falls möglich, stellen Sie das Gerät;naher am Access-Point auf oder richten Sie den Player neu aus, so dass kein Hindernis zum Access-Point vorhanden ist.
  Die Empfangsqualität einer Wireless-Verbindung ist von zahlreichen Faktoren abhängig, wie z. B. Art des Access-Points, Abstand zwischen Player und Access-Point oder Standort des Players.
• Stellen Sie den Access-Point oder Wireless-Router auf die Betriebsart Infrastruktur ein. Der Ad-Hoc-Modus wird derzeit nicht unterstützt.

Anschluss eines USB-Gerätes

Mit diesen Player konnen auf einem USB-Gerät gespeicherte Film-, Musik- und Fotodateien wiedergegeben werden.

Inhalte auf dem USB-Gerät wiedergeben

1. SchlieBen Sie das USB-Gerat fest am USB-Anschluss an.

1. Drucken Sie die Taste HOME MENU (

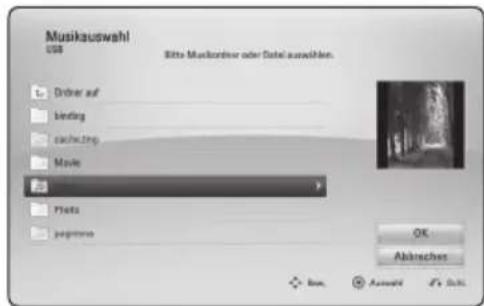

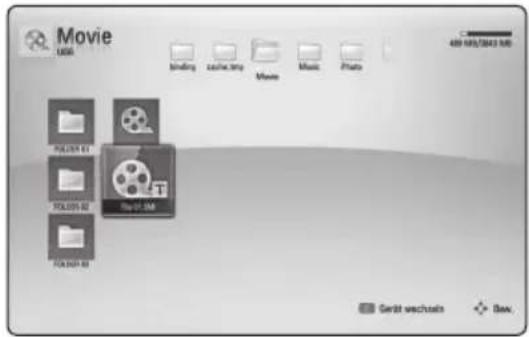

2. Wahlen Sie mit den Tasten < / > die Option [Spielfilm], [Foto] oder [Musik] und drucken Sie ENTER (O).
3. Wahlen Sie mit den Tasten / V den Eintrag [USB] und drücken Sie ENTER (⊙).

1. Wahlen Sie mit den Tasten / / < 1> eine Datei aus und drücken Sie zur Wiedergabe auf PLAY bzw. auf ENTER (O).
2. Ziehen Sie das USB-Gerät vorsichtig ab.

Hinweis

• Dieser Player unterstützt USB-Flash-Laufwerke/externe USB-Festplatten mit dem Dateifformat FAT16, FAT32 und NTFS (Muskik, Foto und Video). Für BD-Live sowie zum Kopieren von Audio-CDs wird jedoch ausschließlich das Dateiformat FAT16 oder FAT32 unterstützen.itte nutzen Sie fur BD-Live und zum Kopieren von Audio-CDs das USB-Flash-Laufwerk/eine externe Festplatte mit dem Dateiformat FAT16 oder FAT32.
  Das USB-Gerät kann als lokaler Speicher eingesetzt werden, um BD-Live-Discs über das Internet wiederzugegeben.
• Dieses Gerät unterstützt bis zu acht Partitionen auf einem USB-Gerät.
• Ein USB-Gerät niemals während des Betriebs trennen (z. B. während der Wiedergabe oder eines Kopiervorgangs).
• USB-Geräte, für die zum Anschluss an einen Computer eine zusätzliche Softwareinstallation erforderlich ist, werden nicht Unterstützung.
• USB-Gerät: USB-Gerät mit Unterstützung für USB 1.1 und USB 2.0.
• Es können Film-, Musik- und Fotodateien wiedergegeben werden. Weitere Hinweise zu den Bedienungsfunktionen für die einzelnen Datypen finden Sie auf den entsprechenden Seiten.
• Zur Vermeidung von Datenverlust sollenen regelmäßig Sicherungskopien erstellt werden.
• Bei Verwendung eines Verlängerungskabels, eines USB-Hubs oder eines USB Multi-Kartenlesegerätes wird das USB-Gerät u. U. nicht erkannt.
• Bestimmte USB-Geräte Funktionieren nicht zusammen mit diesen Gerät.
• Digitalk cameras und Mobiltelefon werden nicht unterstützt.
• Der USB-Anschluss des Gerätes kann nicht mit einem PC verbunden werden. Das Gerät kann somit nicht als Speichervera eingesetzt werden.

Einstellungen

Setup-Einstellungen vornehmen

Im Menu [Setup] können die Einstellungen für den Player vorgenommen werden.

1. Drucken Sie die Taste HOME MENU ( 10).

1. Wahlen Sie mit den Tasten < / > den Eintrag [Setup] und drücken Sie ENTER (⊙). Daraufhin wird das Menu [Setup] aufgerufen.

1. Wahlen Sie mit den Tasten / den ersten Eintrag aus und drücken Sie die Taste > , um in das Unterverzeichnis zu gelangen.

1. Wahlen Sie mit den Tasten / den zweiten Eintrag aus und drücken Sie auf ENTER (⊙), um in das{nachste Unterverzeichnis zu gelangen.

1. Wahlen Sie mit den Tasten / die gewünschte Einstellung und drücken Sie zur Bestätigung der Auswahl die Taste oder ENTER (C).

Das Menu [ANZEIGE]

Bildformat

Wahlen Sie die für das Bildformat des Fernsehers die geeignete Einstellung.

[4:3 Letterbox]

Beim Anschluss an einen Standard 4:3-Fernseher. Zeigt Kinofilme mit schwarzen Balken oberhalb und unterhalb des Bildes.

[4:3 Panscan]

Beim Anschluss an einen Standard 4:3-Fernseher. Das Bild wird verkleinert, um den Bildschirm zu fullen. Beide Seiten des Bildes werden abgeschritten.

[16:9 Original]

Beim Anschluss an einen 16:9-Breitbildfernseher. Das 4:3-Bild wird im Original-Bildformat 4:3 mit schwarzen Streifen am linken und rechten Bildrand angezeigt.

[16:9 Vollbild]

Beim Anschluss an einen 16:9-Breitbildfernseher. Das 4:3-Bild wird horizontal gestreckt (bei gleichem Seitenverhältnis), um den gesamten Bildschirm auszufullen.

! Hinweis

Die Optionen [4:3 Letterbox] und [4:3 Panscan] können bei einer higheren Auflosung als 720p nicht eingestellt werden.

Auflösung

Einstellen der Ausgabeaufösung für das Component- und HDMI-Video signal. Einzelheiten zur Einstellung der Auflösung finden Sie auf den Seiten 28 und 69.

[Auto]

Falls an der HDMI OUT-Buchse ein Fernsehgerät angeschlossen ist, das Anzeigeinformation (EDID) bereitsstellt, wird die Auflösung für den angeschlossenen Fernseher automatisch optimal angepasst.

[1080p]

Ausgabe von 1080 Zeilen Progressive-Video.

[1080i]

Ausgabe von 1080 Zeilen Interlaced-Video.

[720p]

Ausgabe von 720 Zeilen Progressive-Video.

[576p]

Ausgabe von 576 Zeilen Progressive-Video.

[576i]

Ausgabe von 576 Zeilen Interlaced-Video.

108Op-Anzeige

Wahlen Sie bei einer Auflösung von 1080p die Einstellung [24 Hz], um Filme auf HDMI-fahigen Anzeigegeräten mit 1080p/24 Hz-Eingang ruckelfrei darzustellen (1080p/24 Hz).

Hinweis

In der Einstellung [24 Hz] konnen beim Wechsel zwischen Video- und Filmmaterial Bildstorungen auftreten. Wahlen Sie in thism Fall die Einstellung [50 Hz].
- Auch wenn die Option [1080p-Anzeige] auf [24Hz] eingestellt ist, wird die tatsächliche Bildfrequency der Videoausgabe je nach Format der Video-Quelle auf 50 Hz festgelegt, falls Ihr Fernsehgerät die Auflösung 1080p/24 Hz nicht unterstützt.
Die Videoausgabe ist von zahlreichen Faktoren abhängig. Hinweise hierzu finden Sie unter "Video-Ausgabeauflösung" auf Seite 69.

HDMI-Farbeinst.

Auswahl der Ausgabeart über die HDMI OUT-Buchse. Hinweise zu dieser Einstellung finden Sie in der Bedienungsanleitung des Anzeigegerates.

[YCbCr]

Wahlen Sie diese Einstellung beim Anschluss an HDMI-Anzeigegerät.

[RGB]

Wahlen Sie diese Einstellung beim Anschluss an DVI-Anzeigegerät.

3D-Modus

Wahlen Sie den Ausgabemodus zur Wiedergabe von Blu-ray 3D-Discs.

[Aus]

Blu-ray 3D-Discs werden im 2D-Modus wie normale BD-ROM-Discs wiedergegeben.

[Ein]

Blu-ray 3D-Discs werden im 3D-Modus wiedergegeben.

Das Menu [SPRACHE]

Anzeigemenü

Sprache für das [Setup]-Menu und für die Bildschirmenü festlegen.

Disc-MENU/Disc-Audio/ Disc-Untertitel

Wahlen Sie die gewünschte Sprache für Audiotracks (Disc-Audio), für Untertitel und für die Disc-Menus aus.

[Original]

Die auf der Disc aufgezeichnete Originalsprache wird verwendet.

[Andere]

Drücken Sie zur Auswahl einer anderen Sprache auf ENTER (O).Geben Sie über die Nummernasten die entsprechende vierstellige Nummer ein, die Sie der Liste der Sprachcodes entnehmer konnen (siehe Seite 66), und drucken Sie ENTER (O).

[Aus] (Nur Disc-Untertitel)

Untertitel ausblenden.

Hinweis

Die Spracheinstellungen werden je nach Disc möglichwerse nicht übernommen.

Das Menu [AUDIO]

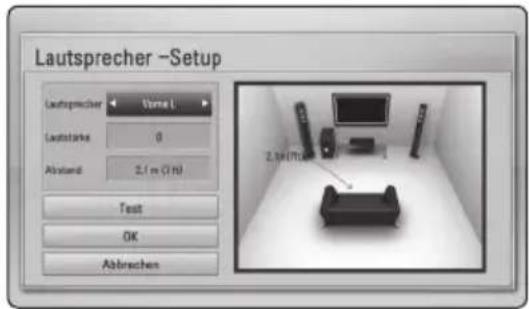

Lautsprecher-Setup

Nutzen Sie für einen optimalen Ton die Laufsprechereinstellungen, um die Lautstärke der angeschlossenen Laufsprecher sowie die Abstände von der Zuhörerposition festzulegen. Führren Sie den Test durch, um die Lautstärke der Laufsprecher auf den gleichen Wert einzustellen.

[Lautsprecher]

Wahlen Sie einen einzustellenden Laufsprecher aus.

[Lautstärke]

Lautstärkepegel für jeder Lautsprecher festlegen.

[Abstand]

Abstände der einzelnen Laufsprecher zur Zuhörerposition festlegen.

Ausgabe eines Testtons über die Lautsprecher.

[OK]

Einstellung übernehmen.

[Abbrechen]

Einstellung verwerfen.

HD AV Sync

Beim Digitalfernsehen kann es zu Verzögerungen zwischen Bild und Ton kommt. In dieser Fall kann eine Verzögerung für den Ton festgelegt werden, so dass der Ton auf das Bild 'wartet': Diese Funktion wird als HD AV Sync bezeichnet. Wahlen Sie mit den Tasten / einen Wert zwischen 0 und 300mSek für die Verzögerung aus.

DRC (Steuerung des Dynamikbereichs)

Mit Hilfe dieser Funktion konnen Sie z. B. einen Film bei geringer Lautstärke anschauen, ohne dass die Klangqualität abnimmt.

[Aus]

These Funktion deaktivieren.

[Ein]

Komprimierung des Dynamikbereichs bei der Dolby Digital-, Dolby Digital Plus-oder Dolby TrueHD-Tonausgabe.

[Auto]

Der Dynamikbereich der Dolby TrueHD-Tonausgabe wird automatisch eingestellt. Der Dynamikbereich für Dolby Digital und Dolby Digital Plus wird in der Einstellung [Ein] aktiviert.

Hinweis

Die DRC-Einstellungen können nur vorgenommen werden, wenn keine Discingelegt ist oder die Wiedergabe vollständig angehalten wurde.

Das Menu [SPERRE]

Die Einstellungen für die Option [SPERRE] betreffen nur die BD-ROM- und DVD-Wiedergabe.

Um eine Funktion mit der Einstellung [SPERRE] aufzurufen, müssen Sie den zuvor erstellen vierstelligen Sicherheitscode eingeben.

Falls Sie noch kein Kennwort vergeben haben, werden Sie nun dazu aufgefordert. Geben Sie zweimal ein vierstelliges Kennwort ein und drücken Sie ENTER (⊙), um das neue Kennwort zu erstehen.

Kennwort

Sie können ein Kennwort vergehen oder ändern.

[Keine]

Geben Sie zweimal ein vierstelliges Kennwort ein und drücken Sie ENTER (⊙), um das neue Kennwort zu erstehen.

[Ändern]

Geben Sie das aktuelle Kennwort ein und drücken Sie ENTER (⊙). Geben Sie zweiimal ein vierstelliges Kennwort ein und drücken Sie ENTER (⊙), um das neue Kennwort zu erstehen.

Wenn Sie das Kennwort vergessen haben

Falls Sie das Kennwort vergessen haben, kann es mit folgenden Schritten gelöscht werden:

1. Nehmen Sie eine elev. eingelegte Disc aus dem Player.
2. Wahlen Sie im [Setup]-Menu die Option [Kennwort].
3. Geben Sie über die Nummerntasten das Kennwort "210499" ein. Das Kennwort wird gelöscht.

Hinweis

Um eine falsche Eingabe vor dem Drücken auf ENTER (⊙) zu korrigieren, drücken Sie auf CLEAR. Geben Sie nun das korrekte Kennwort ein.

DVD-Einstufung

Verhindert die Wiedergabe von nicht jugendfreiend DVDs. (Es sind jedoch nicht alle DVDs eingestuft.)

[Einstufung 1-8]

Stufe 1 bedeutet niedrigste Wiedergabeinschrankungen. Stufe 8 bedeutet hochste Wiedergabeeinschrankungen.

[Aufheben]

Wenn Sie diese Option wahlen, ist die Kindersicherung deaktiviert und die Disc wird ohne Einschränkungen wiedergegeben.

Blu-ray-Disc-Einstufung

Festlegen einer Altersfreigabe für BD-ROM-Discs. Geben Sie über die Nummerntasten eine Altersfreigabe zur Wiedergabe von BD-ROM-Discs ein.

[255]

Alle BD-ROM-Discs wiedergeben.

[0-254]

BD-ROM-Discs mit der entsprechenden Einstufung wiedergeben.

Hinweis

Eine [Blu-ray-Disc-Einstufung] kann nur für Blu-ray-Discs mit Advanced Rating Control vorgenommen werden.

Ländercode

Geben Sie gemäß der Liste auf Seite 65 den Code für das Land ein, dessen Standards bei der Einstufung der DVD-Video-Disc angewendet wurden.

Das Menu [NETZWERK]

Für BD-Live und Online-Dienste müssen die [NETZWERK]-Einstellungen vorgenommen werden.

Verbindungseinst.

Nachdem Sie Ihr Heimnetzwerk zur Verbindung mit dem PlayerVBbereitet haben, muss der Player fur die Kabel- bzw. Wireless-Netzwerkverbindung eingerichtet werden. (Siehe "Verbindung mit dem Heimnetzwerk" auf den Seiten 31-35.)

Verbindungsstatus

Um den Netzwerkstatus这点es Players zu überprüfen, wahlen Sie die Option [Verbindungsstatus] und drucken Sie auf ENTER (O), Daraufhin wird die Verbindung zum Netzwerk und zum Internet getestet.

BD-LIVE-Verbindung

Der Internetzugriff für die BD-Live-Funktionen kann eingeschränkt werden.

[Zulassig]

Der Internetzugriff wird fürSAMTliche BD-LiveInhalte freigegeben.

[Teilweise zulässig]

Der Internetzugriff wird nur für BD-Live-Inhalte mit entsprechend Benutzer-zertifikat freigegeben. Für sämtliche BD-Live-Inhalte ohne Zertifikat werden der Internetzugriff sowie AACs-Online-funktionen gespert.

[Nicht zulässig]

Der Internetzugriff wird fürSAMTliche BD-LiveInhalte gespeirt.

Das Menu [WEITERE]

Die ARC-Funktion (Audio Return Channel) kann auf [Ein] oder [Aus] eingestellt werden. Mithilfe der ARC-Funktion kann ein HDMI-fahiges Fernsehgeräte einen Audio-Stream an den HDMI OUT-Ausgang dieser Games senden. Hinweise zu dieser Funktion finden Sie auf Seite 26.

DivX® VOD

ÜBER DIVX-VIDEO: DivX® ist ein von DivX, Inc. entwickeltes digitales Videoformat. Dies ist ein officielles DivX Certified- oder DivX Ultra Certified-Gerät zur Wiedergabe von DivX-Video. Weitere Information und Software-Tools zur Konvertierung von Dateien in DivX-Videos finden Sie unter divx. com.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified -Gerät muss zur Wiedergabe von gekauften DivX Video-on-Demand (VOD)-Filmen registriert werden. Eine Registrierungskennung kann im Abschnitt DivX VOD im Einstellungsmenü des Gerätes erstellt werden. Weitere Informationen zur Registrierung erhalten Sie unter vod.divx.com.

[Registrieren]

Anzeige des Registrierungscodes des Players.

[Registrierung deaktivieren]

Player deaktivieren und Deaktivierungskode anzeigen.

Hinweis

Samtliche über DivX VOD heruntergeladenen
Filme mit dem Registrierungscode diesen
Players können nur mit dieser Gerät
wiedergegeben werden.

Autom. Ausschalten

Der Bildschirmschoner wird eingebrendet, wenn der Player ca. fünf Minuten im Stopp-Modus betrieben wird. In der Einstellung [Ein] wird das Gerät automatisch abgeschaltet, nachdem der Bildschirmschoner 25 Minuten lang angezeigt wurde. Stellen Sie diese Einstellung auf [Aus] ein, um den Bildschirmschoner anzuzeigen, bis das Gerät wieder bedient wird.

Initialisieren

[Werkseinstellungen]

Der Player kann auf die ursprünglichen Werkseinstellungen zurückgesetzt werden.

[BD-LIVE-Speicher loschen]

BD-Live-Inhalte auf dem angeschlossenen USB-Gerät Löschen.

Hinweis

Nach dem Zurücksetzen des Players auf die Werkseinstellungen über die Option [Werkseinstellungen] müssen samtliche Aktivierungen für Online-Dienste sowie die Netzwerkeinstellungen erneut vorgenommen werden.

Software-Information

Aktuelle Software-Version anzeigen.

Haftungsausschluss

Drücken Sie auf ENTER (O), um den Haftungsausschluss für Network-Dienste anzuzeigen.

Klangeffekte

Drücken Sie mehrmals die Taste SOUND am Gerät, bis die gewünschte Klangart in der Anzeige oder auf dem Fernsehbildschirm erscheint. Die angezeigten Einträge für den Equalizer können je nach Klangquellen und Effekten variieren.

[Mode 1]: Für einen satten Klang durch den Anschluss schlanker Laufsprecher (S-BD515FS).

[Mode 2]: Für einen satten Klang durch den Anschluss von Bar-Lautsprechern (S-BD616SB).

[Bypass]: Softwaretitel mit Mehrkanal-Surround-Audiosignalen werden so wiedergegeben, wie sie aufgenommen wurden.

[Bass-Blast]: Basse der linken und rechten Lautsprecher und des Subwoofoers verstärken.

[Sprache]: In dieser Modus wird Sprache klaren und mit verbesserter Qualität wiedergegeben.

[Spiel]: Virtueller Klang für Videospiele.

[Nacht]: These Funktion ist nützlich, um Spielfi Ime bei Nacht mit geringer Lautstärke anzuschauen.

[Mus. ReTouch]: Klangverbesserung beim Anhoren von MP3-Dateien oder anderen komprimierten Musikdateien. Diese Funktion ist nur im 2-Kanal-Modus verfügbar. Für Dolby Digital, Dolby Digital Plus und Dolby True HD konnen Zwei- und Mehrkanal-Geräte angeschlossen werden.

[Loudness]: Verbesserung der Basse und Höhen.

Normale Wiedergabe

Bedienungen im Menu [Hauptmenu]

Beim Drücken der Taste HOME MENU ( ) wird das Hauptmenü eingebrendet. Wahlen Sie mit den Tasten ∧/V/</> einen Eintrag aus und drücken Sie ENTER ( ⊙).

1	[Spielfilm] - Wiedergabe von Videos.
2	[Musik] - Wiedergabe von Musik.
3	[Foto] - Wiedergabe von Fotos.
4	[Online] - Anzeige des Online-Startbildschirms.
5	[Input] - Eingangsmodus ändern.
6	[Setup] - Systemeinstellungen aufrufen.

Discs wiedergeben

BD DVD ACD

1. Drucken Sie die Taste (OPEN/CLOSE) und legen Sie eine Disc in das Disc-Fach.
2. Drucken Sie auf (OPEN/CLOSE), um das Disc-Fach zu schlieben. Die Wiedergabe wird bei den meisten Audio-CDs, BD-ROM- und DVD-ROM-Discs automatisch gestartet.
3. Drucken Sie die Taste HOME MENU ( ).
4. Wahlen Sie mit den Tasten < / > die Option [Spielfilm] oder [Musik] und drucken Sie ENTER (O).
5. Wahlen Sie mit den Tasten / den Eintrag [Blu-ray-Disc], [DVD], [VR] oder [Audio] und drücken Sie ENTER (⊙).

! Hinweis

Die in dieser Anleitung beschrieben Wiedergabefunktionen sind nicht für alle Dateien und Medien verfügbar. Bestimmte Funktionen sind aus verschiedenen Gründen nicht immer möglich.
Abhängig von den Titeln auf einer BD-ROM Disc ist zur korrekten Wiedergabe u. U. ein USB-Anschluss erforderlich.
- Nicht finalisierte DVD-VR-Discs werden auf thisem Player u. U. nicht wiedergegeben.
- Bestimmte DVD-VR-Discs enthalten CPRM-Daten des DVD REORDER. Solche Discs können auf thisem Gerät nicht abgespielt werden.

Wiedergabe einer Datei auf einer Disc/einem USB-Gerät

MOVIE MUSIC PHOTO

Mit diesen Player konnen auf einer Disc oder einem USB-Gerät gespeicherte Film-, Musik- und Fotodateien wiedergegeben werden.

1. Legen Sie die Daten-Disc in das Disc-Fach oder schreiben Sie das USB-Gerät an.
2. Drücken Sie die Taste HOME MENU ( 1).
3. Wahlen Sie mit den Tasten < / > die Option [Spielfilm], [Foto] oder [Musik] und drucken Sie ENTER (O).
4. Wahlen Sie mit den Tasten / V den Eintrag [Datum] oder [USB] und drücken Sie ENTER (⊙).
5. Wahlen Sie mit den Tasten / / < / > eine Datei aus und drücken Sie zur Wiedergabe auf (PLAY) bzw. auf ENTER (O).

Wiedergabe von Blu-ray 3D-Discs

BD

Mit diesen Player können Blu-ray 3D-Discs wiedergegeben werden, auf denen ein separates Bild für jeweils das linke und das rechte Auge aufgenommen wurden.

Vorbereitung

Zur Wiedergabe von Blu-ray 3D-Titeln im räumlichen 3D-Modus müssen folgende Voraussetzungen erfüllt werden:

• Überprüfen Sie, ob Ihr Fernsehgerät 3D-fähig ist und einen HDMI (3D) Eingang besitzt.
• Setzen Sie zum Anschauen wirklichkeitsgetreuer 3D-Filme eine 3D-Brille auf.
• Überprüfen Sie, ob sich auf der Blu-ray 3D-Disc ein BD-ROM-Titel befindet.

• SchlieBen Sie das HDMI-Kabel (High-Speed-HDMI™-Kabel mit Ethernet, Typ A) am HDMI-Ausgang des Players sowie am HDMI-Eingang des Fernsehgerätes an.

• Drücken Sie die Taste HOME MENU ( ) und stellen Sie die Option [3D-Modus] im Menu [Setup] auf [Ein] (Seite 38).

• Drucken Sie die Taste (OPEN/CLOSE) und legend Sie eine Disc in das Disc-Fach.
• Drücken Sie auf (OPEN/CLOSE), um das Disc-Fach zu schlieben.

Die Wiedergabe wird automatisch gestartet.

1. Weitere Hinweise finden Sie in der Bedienungsanleitung des 3D-Ready-Fernsehers.

Für einen optimalen 3D-Effekt müssen u. U. die Anzeige- und Fokus-Einstellungen für das Fernsehgerät abgestimmt werden.

Vorsicht

• Das Anschauen von 3D-Filmen über einen längeren Zeitraum kann zu Schwindel oder Müdigkeitserscheinungen führen.
• Das Anschauen von Filmen im 3D-Modus wird für behinderte Personen, Kinder (insbesondere unter 6 Jahren) und schwangere Frauen nicht empfohlen.
• Sollten sich beim Anschauen eines 3D-Films Kopfschmerzen, Müdigkeitserscheinungen oder Schwindel bei Ihnen einstellen, empfehlen wir ihren dringend, die Wiedergabe zu beenden und sich auszurufen.

BD-Live™-Discs anschauen

BD

BD-ROM-Inhalte unterstützen zudem BD-Live-Inhalte (BD-ROM Version 2 Profil 2), mit denen Hilfe über eine Netzwerkfungtion weitere Funktionen genutzt werden konnen, wie z. B. das Herunterlagen neuer Filmvorschauen, indem eine Internetverbindung hergestellt wird.

1. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 31-35).
2. Schließen Sie das USB-Speichergerät an den USB-Anschluss auf dem Bedienungsfeld an. Zum Herunterlagen von Bonus-Material ist ein USB-Speichergerät erforderlich.
3. Drücken Sie die Taste HOME MENU ( ) und nehmen Sie die Einstellungen für die Option [BD-LIVE-Verbindung] im Menu [Setup] vor (Seite 41).

Je nach einlegegter Disc ist die BD-Live-Funktion u. U. nicht möglich, falls die Option [BD-LIVE-Verbindung] auf [Teilweise zulässig] eingestellt ist.

1. Legen Sie eine BD-ROM-Disc mit BD-Live ein. Die Bedienung kann je nach Disc variieren. Hinweise findsen Sie in der Bedienungsanleitung der Disc.

Votsicht

Das angeschlossene USB-Gerätarf nicht während der Datenübertragung oder bei eingelegter Blu-ray-Disc getrennt werden. Ansonsten konnte das angeschlossene USB-Gerät beschädigt werden und die BD-Live-Funktionen werden bei einem beschädigten USB-Gerät u.U.nicht korrekt ausgeführrt.Falls das angeschlossene USB-Gerät aus thisem Grund beschädigt zu sein scheint, kann das USB-Gerät über einen PC neu formatiert und mit thisem Player weiter genutzt werden.

Hinweis

In einigen Ländern wird der Zugriff auf bestimmte BD-Live-Inhalte vom Urheber möglicherweise eingeschränkt.
- Es dauert möglicherweise einige Minuten, bis die BD-Live-Inhalte geladen und angezeigt werden.

Wiedergabe einer Datei auf einem Netzwerk-Server

MOVIE MUSIC PHOTO

Mit diesen Player können Film-, Musik- und Fotodateien auf einem PC oder DLNA-Server über das Heimnetzwerk wiedergegeben werden.

1. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 31-35).
2. Drucken Sie die Taste HOME MENU ( 1).
3. Wahlen Sie mit den Tasten < / > die Option [Spielfilm], [Foto] oder [Musik] und drucken Sie ENTER (O).
4. Wahlen Sie mit den Tasten / einen DLNA-Medien-Server oder einen freiigegebenen Ordner auf dem PC und drücken Sie ENTER (⊙).

Um die Sueche nach verfügbarbaren Medien-Servern zu wiederholen, drucken Sie die grüne Taste (B).

1. Wahlen Sie mit den Tasten / / < / > eine Datei aus und drucken Sie zur Wiedergabe auf ENTER (O).

! Note

Die Dateianforderungen finden Sie auf Seite 11.
Die Miniaturansicht nicht abspielbarer Dateien wirdzarangeweigt,desese Dateien konnenchodnichtaufthisemPlayer wiedergegebenwerden.
- Untertiteldatei und Filmdatei müssen den gleichen Namen besitzen und müssen sich im selbst Ordner befinden.
Die Qualität der Wiedergabe und Bedienung kann durch die Bedingungen des Heimnetzwerkes beeinträchtigt werden.
- Je nach Konfiguration des Servers können Verbindungsprobleme auftreten.
- DTCP-IP wird nicht Unterstützung.

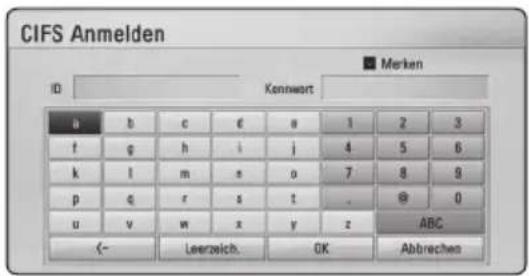

Geben Sie die Benutzerkennung und das Kennwort für das Netzwerk ein.

Je nach Konfiguration des PCs mussen für den Zugriff auf einen freiogegebenen Ordner u. U. die Benutzerkennung und das Kennwort für den Netzwerkzugriff angegeben werden.

1. Falls eine Benutzerkennung und das Kennwort für den Netzwerkzugriff eingegeben werden müssen, wird das Tastaturmenu automatisch eingebrendet.
2. Wahlen Sie mit den Tasten / / < / > das ersten Zeichen auf der Tastatur aus und drücken Sie auf ENTER (O).

Um einen Buchstaben mit Akzent einzugeben, drücken Sie die Taste DISPLAY (□), um die Sonderzeichen anzuzeigen.

[Abbrechen] - Zurück zum vorherigen Bildschirm.

[Leerzeich.] - Fugt ein Leerzeichen ein.

[- - ] - Löscht das vorangehende Zeichen.

[ABC / abc / #++=&] - Tastaturinstellung nach Groß- oder Kleinbuchstaben oder Symbolenändern.

1. Markieren Sie nach der Eingabe der Netzwerk-Benutzerkennung und des Kennworts mit den Tasten / / < 1 > die Option [OK] und drücken Sie ENTER (O), um den Ordner zu öffnen.

Die Netzwerk-Benutzerkennung und das Kennwort werden nach dem ersten Zugriff auf den Ordner gespeichert. Falls Netzwerk-Benutzerkennung und Kennwort nicht gespeichert werden sollen, drücken Sie die rote Taste (A) und haben Sie die Markierung im Kontrollkastchen [Merken] vor dem Zugriff auf den Ordner auf.

Grundfunktionen für Video- und Audio-Inhalte

Wiedergabe anhalten

Drucken Sie während der Wiedergabe auf ■ (STOP).

Wiedergabe unterbrechen

Drücken Sie während der Wiedergabe auf III (PAUSE/STEP).

Drücken Sie zum Fortsetzen der Wiedergabe auf (PLAY).

Einzelbildwiedergabe (Video)

Drucken Sie während der Wiedergabe auf II (PAUSE/STEP).

Drücken Sie zur Einzelbildwiedergabe mehrmals auf II (PAUSE/STEP).

Suchlauf vor oder zurück

Drücken Sie für den schellen Vorlauf bzw. den schellen Rücklauf während der Wiedergabe die Taste « « bzw. ».

Um die Wiedergabegeschwindigkeit zuändern, drücken Sie mehrmals die Taste «» bzw. «».

Wiedergabegeschwindigkeit verringn

Drücken Sie zur Wiedergabe in Zeitlupe mit verschiedenen Geschwindigkeiten bei unterbrochener Wiedergabe die Taste

Zum/Zur{nachsten/vorherigen Kapitel/Titel/Datei springen

Drücken Sie während der Wiedergabe die Taste |bzw. um zum nachsten Kapitel/Track/ zur Datei bzw. zum Anfang des aktuellen Kapitals/ Tracks/zur Datei zu springen.

Drucken Sie zweimal kurz die Taste, um zum vorherigen Kapitel/Track/zur Datei zu springen.

Im Dateilistenmenü eines Servers sind in einem Ordner möglicherweise verschiedene Inhalte gespeichert. Drücken Sie in thisem Fall die Taste « « bzw. « «, um zum vorherigen bzw. nachsten Eintrag desselben Typs zu springen.

Grundfunktionen für FotoInhalte

Diashow anzeigen

Drücken Sie zum Starten der Diashow auf (PLAY).

Diashow beenden

Drucken Sie während der Diashow auf ■ (STOP).

Diashow unterbrechen

Drücken Sie während der Diashow auf II (PAUSE/ STEP).

Drücken Sie zum Fortsetzen der Diashow auf (PLAY).

Zum vorherigen/nachsten Foto. springen

Drücken Sie während der Vollbildanzeige eines Fotos auf < bzw. um zum vorherigen bzw. nachsten Foto zu gelangen.

Bedienungen im Disc-Menu

BD DVD AVCHD

Disc-Menu aufrufen

Der Menübildschirm wird u. U. erst nach dem Laden einer Disc mit Menu angezeigt. Drücken Sie zur Anzeige des Disc-Menüs während der Wiedergabe auf MENU.

Wahlen Sie mit den Tasten / / < / > den gewünschten Menüeintrag aus.

Popup-MENU einblenden

Bestimmte BD-ROM-Discs besitzen ein Kontextmenu, das während der Wiedergabe eingebrendet wird.

Drücken Sie während der Wiedergabe die Taste POPUP/TOP MENU und rufen Sie mit den Tasten /V < / > die gewünschten Menupunkte auf.

Wiedergabe fortsetzen

BD DVD AVCHD MOVIE ACD MUSIC

Bei bestimmten Discks merkt sich das Gerät den Punkt, an dem die Taste (STOP) gedrückt wurde. Sobald das Symbol ("Pause Stop") kurz auf dem Bildschirm erscheint, drücken Sie auf (PLAY), um die Wiedergabe (ab der aktuellen Szene) fortzusetzen. Bei zweimaligem Drücken auf (STOP) bzw. beim Auswerfen der Disc entscheidt das Symbol ("Complete Stop") auf dem Bildschirm. Das Gerät löscht daraufhin samsliche Anhaltepunkte.

! Hinweis

• Der Fortsetzungspunkt wird beim Betätigene einer Taste u. U. gelöscht (z. B. (STANDBY/ON) oder (OPEN/CLOSE)).
• Bei BD-Video-Discs einschließlich BD-J ist die Funktion Wiedergabe fortsetzen nicht möglich.
• Beim Drücken auf ■ (STOP) während der Wiedergabe eines interaktiviven Titels einer BD-ROM wird die Wiedergabe angehalten.

Erweiterte Wiedergabe

Wiederholte Wiedergabe

BD DVD AVCHD ACD MUSIC

Drücken Sie während der Wiedergabe mehrmals die Taste REPEAT )um den gewünschten Wiederholungsmodus einzustellen.

Blu-ray-Disc/DVD

2A- Den ausgewählten Abschnitt wiederholt wiedergeben.
Kapitel - Das aktuelle Kapitel mehrmals wiedergeben.
Titel - Den aktuellen Titel mehrmals wiedergeben.

Drücken Sie zur normalen Wiedergabe mehrmals die Taste REPEAT (C) und wahlen Sie die Option [Aus].

Audio-CDs/Musikdateien

Track- Den aktuellen Track oder die Datei mehrmals wiedergeben.
All - Alle Tracks oder Dateien mehrmals wiedergeben.
- Tracks bzw. Dateien in zufälliger Reihenfolge wiederergeben.
All - Alle Tracks oder Dateien mehrmals in zufälliger Reihenfolge wiedergeben.
A-B - Den ausgewählten Abschnitt wiederholt wiedergeben (nur Audio-CD).

Drücken Sie zur normalen Wiedergabe die Taste CLEAR.

Hinweis

• Beim Drücken der Taste▶▶I während der wiederholten Wiedergabe eines Kapitels/ Titels wird die Wiedergabewiederholung beendet.
• Diese Funktion ist bei einigen Discs oder Titeln nicht verfügbar.

Abschnittswiederholung

BD DVD AVCHD ACD

Esistmoglich,einen markierten Abschnittwiederholtwiederzugeben.

1. Drücken Sie während der Wiedergabe die Taste REPEAT (C), um den Startpunkt [A-] des zu wiederholenden Abschnitts festzulegen.
2. Drücken Sie am Ende des Abschnitts auf ENTER (O). Der gewählte Abschnitt wird daraufhin fortlaufend wiederholt.
3. Drücken Sie zur normalen Wiedergabe mehrmals die Taste REPEAT (C) und wahlen Sie die Option [Aus].

! Hinweis

Ein Abschnitt muss mindestens drei Sekunden lang sein.
- Diese Funktion ist bei einigen Discs oder Titeln nicht verfügbar.

Wiedergabebild vergroßern

BD DVD AVCHD MOVIE PHOTO

1. Drücken Sie während der Wiedergabe oder Pause die Taste ZOOM, um das Menu [Zoom] aufzurufen.
2. Drücken Sie zum Hinein- oder Herauszoomen die rote (A) bzw. grüne (B) Taste. Mit den Taten / / < / > konnen Sie das vergroßerte Bild verschieben.
3. Drücken Sie die gelbe Taste (C), um die normale Bildgroße anzuzeigen.
4. Drücken Sie zum Verlassen des [Zoom]-Menüs die Taste RETURN (♂).

Markensuche

BD DVD AVCHD MOVIE

Die Wiedergabe kann von bis zu neun gespeicherten Punkten erfolgen.

Eine Marke hinzufugen

1. Drücken Sie während der Wiedergabe an der gewünschten Stelle die Taste MARKER. Daraufhin wird kurz das Markierungssymbol auf dem Bildschirm eingeblendet.
2. Wiederholen Sie Schritt 1, um bis zu neun Markierungen festzulegen.

Aufrufen einer markierten Szene

1. Drücken Sie die Taste SEARCH, um das Suchmenü auf dem Bildschirm aufzurufen.
2. Wahlen Sie über die Nummertasten die gewünschte Markierungsnummer aus. Die Wiedergabe beginnt ab der markierten Szene.

Eine Marke Löschen

1. Drücken Sie die Taste SEARCH, um das Suchmenu auf dem Bildschirm aufzurufen.

1. Drücken Sie die Taste V, um die gewünschte Markierungsnummer zu markieren. Wahlen Sie mit den Tasten < / > die gewünschte markierte Szene zum Löschen aus.
2. Drücken Sie die Taste CLEAR, um die markierte Szene im Suchmenü zu Löschen.

! Hinweis

• These Funktion ist bei bestimmten Discs, Titeln und je nach Verfügbarkeit des Servers nicht möglich.
• Beim Anhalten des Titels, beim Ändern des Titels oder beim Auswerfen der Disc werden alle Markierungspunkte gelöscht.
• Bei einer Gesamtlänge eines Titels von unter 10 Sekunden ist diese Funktion nicht möglich.

Bedienungen im Suchmenü

BD DVD AVCHD MOVIE

Über das Suchmenü kann eine gewünschte Stelle zum Beginn der Wiedergabe aufgerufen werden.

Einen Wiedergabepunkt suchen

1. Drücken Sie während der Wiedergabe die Taste SEARCH, um das Suchmenü aufzurufen.

1. Drücken Sie die Taste < / > , um die Wiedergabe 15 Sekunden vor oder darüber zu springen. Um eine bestimmte Stelle zu uberspringen, halten Sie die Taste < / > gedrückt.

Wiedergabe ab der markierten Szene starten

1. Drücken Sie die Taste SEARCH, um das Suchmenü auf dem Bildschirm aufzurufen.
2. Drücken Sie die Taste V, um die gewünschte Markierungsnummer zu markieren. Wahlen Sie mit den Tasten < / > die gewünschte markierte Szene zur Wiedergabe aus.
3. Drücken Sie zur Wiedergabe ab der markierten Szene auf ENTER (O).

! Hinweis

• Diese Funktion ist bei bestimmten Discs, Titeln und je nach Verfügbarkeit des Servers nicht möglich.
• These Funktion ist je nach Dateityp und Eigenschaften des DLNA-Servers nicht möglich.

Auswahlder Untertiteldatei

MOVIE

Falls Filmdatei und Untertiteldatei unterschiedliche Dateinamen besitzen, muss die Untertiteldatei vor der Wiedergabe des Films im Menu [Spielfilm] ausgewählt werden.

1. Wechseln Sie mit den Tasten / / < /> im Menu [Spielfilm] eine Untertiteldatei zur Anzeige.
2. Drucken Sie auf ENTER (

Drücken Sie zur Auswahl einer Untertiteldatei nochmals auf ENTER (O). Die gewählte Untertiteldatei wird während der Wiedergabe der Filmdatei angezeigt.

Hinweis

• Drücken Sie während der Wiedergabe auf STOP, um die Auswahl der Untertiteldaté aufzuheiten.
• These Funktion ist zur Wiedergabe von Dateien auf einem Server über das Heimnetzwerk nicht möglich.

MerkenderletztenSzene

BD DVD

Dieses Gerät merkt sich die zuletzt gespiefte Szene der letzten Disc. Die letzte Szene wird im Speicher aufbewahrt, auch wenn die Disc aus dem Player hersausgenommen oder das Gerät ausgeschaltet wird. Beim erneuten Einlagen dieser Disc wird die gespeicherte Szene automatisch wiedergegeben.

! Hinweis

Die Funktion Letzte Szene merken wird beim Einlagen einer neuen Disc zurückgesetzt.
- Diese Funktion ist bei bestimmten Discs nicht möglich.
Die Funktion Letzte Szene merken ist bei BD-ROM mit BD-J nicht möglich.
Die Einstellungen einer Disc werden nicht gespeichert, wenn das Gerät vor der Wiedergabe der Disc ausgeschaltet wird.

Funktionen während der Fotoanzeige


Während der Fotoanzeige im Vollbild stehen Ihnen verschiedene Funktionen zur Verfügung.

1. Drücken Sie während der Vollbildanzeige eines Fotos auf DISPLAY, um das Einstellungsmenu aufzurufen.
2. Wahlen Sie mit den Tasten / eine Einstellung aus.

1 Aktuelles Foto/Gesamtanzahl Fotos - Wechseln Sie mit den Tasten < / > zum vorherigen/nachsten Foto.
2 Diashow - Drucken Sie zum Starten oder Anhalten der Diashow die Taste ENTER (O).
3 Musikauswahl - Wahlen Sie eine Hintergrundmusik für die Diashow aus (Seite 52).
4 Musik - Drücken Sie zum Starten oder Beenden der Hintergrundmusik auf ENTER (O).
5Drehen- Drucken Sie zum Drehen eines Fotos im Uhrzeugersinn auf ENTER (C).
6 Zoom - Drucken Sie zum Aufrufen des Menüs [Zoom] auf ENTER (O).
7 Effekt - Wahlen Sie mit den Tasten < / > einen Überblendungseffekt zwischen den einzelnen Fotos während einer Diashow.
8 Geschwindigkeit - Wahlen Sie mit den Tasten < / > die Verzögerung zwischen den einzelnen Fotos während einer Diashow.

1. Drücken Sie zum Verlasen des Einstellungsmenus auf RETURN(

Während der Diashow Musikhören


Während der Fotoanzeige konnen Musiktitel wiedergegeben werden.

1. Drücken Sie während der Vollbildanzeige eines Fotos auf DISPLAY (□), um das Einstellungsmenü aufzurufen.
2. Wahlen Sie mit den Tasten / den Eintrag [Musikauswahl] und drücken Sie ENTER (⊙), um das Menu [Musikauswahl] aufzurufen.
3. Wahlen Sie mit den Tasten / ein Gerät aus und drücken Sie ENTER (⊙).

Das auswählbare Gerät ist vom Speicherort der Fotodatei zur Vollbildanzeige abhängig.

Speicherort des Fotos	Verfügbares Gerät
Disc, USB Disc, USB
Freigegebener Ordner (PC)	Freigegebener Ordner (PC)
DLNA-Server DLNA	Server

1. Wahlen Sie mit den Tasten / eine Daten oder einen Ordner zur Wiedergabe aus.

Markieren Sie das Symbol und drücken Sie ENTER (O), um zum übergeordneten Verzeichnis zu gelangen.

Hinweis

Bei Auswahl einer Musikdatei auf einem Server werden keine Ordner angezeigt. Es konnen ausschließlich Dateien ausgewählt werden.

1. Wahlen Sie zur Auswahl der Musiktitel mit den Tasten den Eintrag [OK] und drucken Sie ENTER (O).

Bildschirmmenu

Es können verschiedene Informationen und Einstellungen zum Inhalt angezeigt und bearerbeitet werden.

Anzeige der Informationenzum Inhalt auf dem Bildschirm

BD DVD AVCHD MOVIE

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um verschiedene Wiedergabeinformationen anzuzeigen.

1 Titel - Aktuelle Titelnummer/Gesamtanzahl der Titel
2 Kapitel - Aktuelle Kapitelnummer/ Gesamtanzahl der Kapitel
3 Zeit - Verstrichene Spielzeit/Gesamte Spielzeit
4 Audio - Ausgewählte Audiosprache oder gewähler Tonkanal
5 Untertitel - Ausgewählte Untertitel
6 Winkel - Ausgewählter Kamerawinkel/ Gesamtzahl der Kamerawinkel
7 Bildformat - Gewährtes TV-Bildformat
Bildmodus-Gewähler Anzeigemodus

1. Wahlen Sie mit den Tasten / eine Einstellung aus.
2. Stellen Sie mit den Tasten < / > den gewünschten Einstellungswert ein.
3. Drücken Sie auf RETURN(), um das Bildschirmmen zu verlassen.

! Hinweis

• Wird einige Sekunden lang keine Taste gedrückt, wird die Bildschirmanzeige ausgeblendet.
• Bei bestimmten Discs können Titelnummern nicht ausgewählt werden.
  Die verfügbarbaren Einträge konnen je nach Disc oder Titel variieren.
• Während der Wiedergabe einer interaktiven Blu-ray-Disc werden auf dem Bildschirm möglicherweise verschiedene Einstellungen angezeigt, die jeder nicht geändert werden können.

Wiedergabe ab einer gewählten Zeitposition

BD DVD AVCHD MOVIE

1. Drücken Sie während der Wiedergabe auf DISPLAY (□). Im Zeit-Suchlauf-Feld wird die verstrichene Spielzeit angezeigt.
2. Wechseln Sie in das [Zeit]-Feld und geben Sie die gewünschte Startzeit von links nach rechts in Stunden, Minuten und Sekunden ein.

Um beispiselsweise eine Szene an der Wiedergabezeit 2 Stunden, 10 Minuten und 20 Sekunden zuuchen, geben Sie den Wert "21020" ein.

Drücken Sie die Taste < / > , um während der Wiedergabe 60 Sekunden vor oder darüber zusspringen.

1. Drücken Sie zur Wiedergabe ab dem gewählten Zeitpunkt auf ENTER (O).

Hinweis

• These Funktion ist bei einigen Discs oder Titeln nicht verfügbar.
• These Funktion ist je nach Dateityp und Eigenschaften des DLNA-Servers nicht möglich.

Tonkanal wechseln

BD DVD AVCHD MOVIE

1. Drücken Sie während der Wiedergabe die Taste DISPLAY, um das Bildschirmen einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Audio].
3. Wahlen Sie mit den Tasten < / > die gewünschte Sprache, die Audiospur oder den Tonkanal aus.

Hinweis

• Bei bestimmten Discs kann die Sprache nur über das Disc-MENU eingestellt werden. Drücken Sie in thisem Fall die Taste POPUP/ TOP MENU bzw. MENU und wahlen Sie im Disc-MENU die gewünschte Sprache.
  Unmittelbar nach dem Umstellen des Tons kann es zu einer vorübergehenden Verzögerung zwischen Bild und Ton kommt.
• Bei BD-ROM-Discs wird ein mehrsprachiges Audioformat (5.1 Ka. oder 7.1 Ka.) als [MultiCH] im Bildschirmmenü angezeigt.

Auswahl der Untertitelsprache

BD DVD AVCHD MOVIE

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Untertitel].
3. Wahlen Sie mit den Tasten < / > die gewünschte Untertitelsprache.
4. Drücken Sie auf RETURN() um das Bildschirmenu zu verlassen.

Hinweis

Bei bestimmen Discs konnen die Untertitel nur über das Disc-MENU eingestellt werden. Drucken Sie in thisem Fall die Taste POPUP/ TOP MENU bzw. MENU und wahlen Sie im Disc-MENU die gewünschten Untertitel.

Anzeige verschiedener Kamerawinkel

DVD

Falls Szenen auf der Disc in verschiedene Kamerawinkel aufgezeichnet wurden, kann der Kamerawinkel während der Wiedergabe gewechselt werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY (□), um das Bildschirmmenü einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Winkel].
3. Legen Sie mit den Tasten < / > den gewünschten Blickwinkel fest.
4. Drücken Sie auf RETURN( ) um das Bildschirmenu zu verlassen.

Ändern des TV-Bildformats

BD DVD AVCHD MOVIE

Das TV-Bildformat kann während der Wiedergabe geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY, um das Bildschirmmen einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Bildformat].
3. Legen Sie mit den Tasten < / > das gewünschte Bildformat fest.
4. Drücken Sie auf RETURN ( ) um das Bildschirmmen zu verlassen.

Hinweis

Beim Ändern der Einstellung [Bildformat] im Bildschirmmenü wird die Einstellung [Bildformat] im Menu [Setup] ebenfalls geändert.

Zeichensatz für Untertiteländern

MOVIE

Falls die Untertitel nicht korrekt angezeigt werden, kann der Zeichensatz der Untertitel geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY, um das Bildschirmen einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Codeliste].
3. Legen Sie mit den Tasten < / > den gewünschten Zeichensatz fest.

1. Drücken Sie auf RETURN ( ) um das Bildschirmenu zu verlassen.

Anzeigemodus einstellen

BD DVD AVCHD MOVIE

Der [Bildmodus] kann während der Wiedergabe geändert werden.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY, um das Bildschirmmen einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Bildmodus].
3. Legen Sie mit den Tasten < / > das gewünschte Bildformat fest.
4. Drücken Sie auf RETURN ( Ⓞ) um das Bildschirmmenü zu verlassen.

Einstellen der Option [Benutzereinst.]

1. Drücken Sie während der Wiedergabe die Taste DISPLAY, um das Bildschirmen einzublenden.
2. Wahlen Sie mit den Tasten / die Option [Bildmodus].
3. Wahlen Sie mit den Tasten < / > die Option [Benutzereinst.] und drucken Sie ENTER (O).

1. Nehmen Sie mit den Tasten / V / < / > die Einstellungen für den [Bildmodus] vor.

Wahlen Sie die Option [Standard] und drücken Sie ENTER (O), um die Bildeinstellungen zurückzusetzen.

1. Wahlen Sie mit den Tasten / / < / > den Eintrag [Schl.] und drücken Sie zum Beendener Einstellungen auf ENTER (O).

Audio-CD kopieren

Auf einem USB-Speicherverät konnen einer oder alle Titel einer Audio-CD aufgenommen werden.

1. Schließen Sie das USB-Speichergerät an den USB-Anschluss auf dem Bedienungsfeld an.
2. Drücken Sie die Taste (OPEN/CLOSE) und legen Sie eine Audio-CD in das Disc-Fach. Drücken Sie auf (OPEN/CLOSE), um das Disc-Fach zu schreiben. Die Wiedergabe wird automatisch gestartet.
3. Drücken Sie die Taste DISPLAY (□), um das Einstellungsmenu aufzurufen.

Oder
Drücken Sie die Taste USB REC auf der Fernbedienung
Es können alle Musiktitel einer Audio-CD aufgenommen werden.

1. Wahlen Sie mit den Tasten / die Option [CD-Aufn.] und drücken Sie ENTER (⑨).
2. Wahlen Sie mit den Tasten / V im Menu einen Track zum Kopieren aus und drucken Sie ENTER (O).

Wiederholen Sie diesen Schritt zur Auswahl\ weiterer Titel.

Alle ausw.	Alle Titel auf einer Audio-CD auswahlen.
Option	Wahlen Sie im Popup-Menu eine Encoding-Option (128 Kbps, 192 Kbps, 320 Kbps oder Verlustfrei).
Schl.	Aufnahme abbrechen und zum vorherigen Bildschirm zusückkehren.

1. Wahlen Sie mit den Tasten / / < / > die Option [Start] und drücken Sie ENTER (O).
2. Wahlen Sie mit den Tasten / V / < /> einen Zielordner zum Kopieren aus.

Um einen neuen Ordner zu erstellen, wahlen Sie mit den Tasten / / < / > den Eintrag [Neuer Ordner] und drücken Sie ENTER (②). Geben Sie über die virtuelle Tastatur einen Ordnernamen ein, markieren Sie die Option [OK] und drücken Sie ENTER (③).

1. Markieren Sie mit den Tasten / / < / > die Option [OK] und drücken Sie ENTER (⊙), um die Audio-CD zu kopieren.
   Um den Kopiervorgang einer Audio-CD abzubrechen, markieren Sie die Option [Abbrechen] und drücken Sie ENTER (⊙).
2. Bei Abschluss des Kopiervorgangs der Audio-CD wird eine Mitteilung eingeblendet. Drücken Sie auf ENTER (⊙), um die im Zielordner erstellte Audiodatei anzuzeigen.

! Hinweis

In der folgenden Tabelle finden Sie die durchschnittlichen Aufnahmedauer am Beispiel einer Musikdatei mit vier Minuten Wiedergabedauer bei 192 kbps.

Stop-Modus	Während der Wiedergabe
1,4 Min. 2 Min.

• Bei den angegebenen Aufnahmezeiten handelt es sich um Naherungswerte.
  Die tatsächliche Aufnahmedauer für ein USB-Speichergerät kann je nach den Merkmalen des USB-Speichergerätes variieren.
• Zur Aufnahme auf einem USB-Speichergerät sind mindestens 50 MB freier Speicher erforderlich.
• Für eine korrekte Aufnahme solte ein Musiktitel mindestens 20 Sekunden lang sein.
• Wahlend des Kopiervorgangs einer AudioCD darf der Player nicht ausgeschaltet und das angeschlossene USB-Speichergerät nicht getrennt werden.

Vorslicht

Die unerlaubte Vervielfaltigung kopiergeschützter Inhalte, einschließlich Computerprogramme, Dateien, Sendungen und Tonaufnahmen, stellt eine Verletzung des Urheberrechts dar und wird strafrechtlich verfolgt. Dieses Gerät soll nicht für solche Zwecke eingesetzt werden.

Zeigen Sie Verantwortung Beachten Sie das Urheberrecht

Wiedergabe von einem iPod

Sie können die Musik auf Ihr dem iPod wiedergeben. Weitere Hinweise finden Sie in der Bedienungsanleitung des iPod.

Vorbereitung

• Videos und Fotos eines iPod auf dem Bildschirm anzeigen.
• Der Videoanschluss sollte über die VIDEO OUT-Buchse auf der Rückseite dieser Gerätes erfolgen. Einen geeigneten Videoeingangsmodus für den Fernseher wahren.
• Wahlen Sie je nach iPod-Modell Videos > Video-Einstellungen und stellen Sie die Option TV-Ausgang am iPod auf Fragen oder Ein. Weitere Hinweise zu Video-Einstellungen finden Sie in der Bedienungsanleitung des iPod.
• Fotos können nur im iPod-Eingangsmodus und nur als Diashow angezeigt werden. Zur Anzeige der Fotos auf dem Fernseher muss die Diashow auf dem iPod gestartet werden. Weitere Hinweise zu Diashows finden Sie in der Bedienungsanleitung des iPod.
• Schalten Sie diese Gerät vor dem Anschluss des iPod und stellen Sie die Lautstärke auf ein Minimum ein.
• SchlieBen Sie das iPod-Dock an, so dass die Markierung nach unten zeigt. Stellen Sie den iPod auf das iPod-Dock. SchlieBen Sie den iPod fest an. Beim Einsatz denses Gerates wird der iPod automatisch mit eingeschaltet und aufgeladen.

1. Wahlen Sie mit den Tasten / / < / > eine Datei aus und drücken Sie zur Wiedergabe auf ENTER (O).

iPod-Inhalte auf dem Bildschirm anzeigen

1. Schließen Sie den iPod fest an.
2. Drucken Sie die Taste HOME MENU ( 1).
3. Wahlen Sie mit den Tasten < / > die Option [Musik] oder [Spielfilm] und drucken Sie ENTER (O). Wahlen Sie bei Anschluss eines anderen Gerätes (CD oder USB) im Menu den Eintrag iPod.
4. Wahlen Sie mit den Tasten / V / < /> eine Datei aus und drücken Sie zur Wiedergabe auf ENTER (O).

Bedienung des iPod im iPod-Modus

Ihr iPod lasst sich über die mitgelieferte Fernbedienung sowie über die Tasten am iPod bedieren.

1. Schlieben Sie das iPod-Dock an, so dass die Markierung nach unten zeigt. Stellen Sie den iPod auf das iPod-Dock. Schlieben Sie den iPod fest an. Beim Einschalten these Gerätes wird der iPod automatisch mit eingeschaltet und aufgeladen.
2. Wahlen Sie mit der Taste INPUT/TUNER den iPod-Eingangsmodus.

Λ/V/</>	Auswahl einer Option in einem Menu.
▷/ENTER	Musik- oder Videowiedergabe starten.
∥	Wiedergabe unterbrechen. Drücken Sie zum Fortsetzen der Wiedergabe nochmals auf ▷ (PLAY).
◁/▷	Schneller Vor- oder Rücklauf eines Titels oder Videos.
◁/▷	Titel vor oder darüber überspringen.
REPEAT	Auswahl eines gewünschten Wiederholungsmodus: Titel (®, Alle (®, Aus (Keine Anzeige)).

! Hinweis

Dieses System ist mit dem Ton und dem Bild eines iPod (4. Generation), iPod nano, iPod classic, iPod mini, iPod touch und iPhone kompatibel (iPod shuffle wird nicht unterstützt).

! Hinweis

Die Fehlermeldung "CHECK IPOD" (IPOD PRUfen) oder "Angeschlossenes iPod-Modell wird nicht unterstützt." wird angezeigt, wenn:
- Ihr iPod eine bestimmte Funktion nicht Unterstützung.
- Falls these Geräte eine Fehlermeldung aneigt, befolgen Sie die Anweisungen. Die Fehlermeldung "CHECK IPOD" (IPOD PRUfen) oder "Bitte iPod prufen." wird angezeigt, wenn:
- Keine Verbindung zwischen thisem Gerät und dem iPod hergestellt werden konnte.
Nehmen Sie den iPod vom Dock把这些 Gerätes und setzen Sie es wieder ein.
- Ihr iPod nicht fest angeschlossen ist.
Ihr iPod von thisem Gerät als unbekanntes Gerät erkannt wurde.
- Ihr iPod kaum aufgeladen ist.
Die Batterie muss aufgeladen werden.
Das Aufladen einer sehr erschöpften Batterie des iPod nauert u. U. etwas länger.

Die Kompatibilität mit Ihr hem iPod kann je nach iPod-Modell variieren.
Die Bedienung von iPod touch und iPhone understands sich von der Bedienung eines iPod. Zur Bedienung mit thisem Gerät benötigen Sie u. U. eine zusätzliche Steuerung. (z. B. "Slide to Unlock")
- Bei Verwendung eines Anwendungsprogramms, bei einem Anruf oder beim Senden und Empfangen von SMS-Nachrichten usw. bei einem iPod touch oder iPhone, trennen Sie zuvor den iPod vom iPod Dock diesen Gerätes.
- Dieses Gerät wurde für iPods/iPhones mit der auf der Pioneer-Website angegebenen Software-Version entwickelt und getestet.
Die Installation einer anderen, auf der Pioneer-Website nicht angegebenen Software-Version fur ein iPod/iPhone kann zu Inkompatibilitäten mit thisem Gerät führen.
Die Bildqualität ist abhängig von den Videoquellen des iPod.
- Falls Sie ein Problem mit Ihr hem iPod haben, besuchen Sie die Websites www.apple.com/de/support/iPod.

Radiobetrieb

Die Antennen müssen angeschlossen sein. (Siehe Seite 28.)

Radio horen

1. Drücken Sie die Taste INPUT/TUNER, bis die Anzeige TUNER (FM) im Anzeigefenster erscheint. Der zuletzt empfangene Sender wird eingestellt.
2. Halten Sie die Taste TUNE (- + ) ca. zwei Sekunden lang gedrückt, bis die Frequenzanzeige beginnnt zu laufen, und setzen Sie die Taste dann los. Die Sendersuche stoppt, sobald ein Radiosender empfangen wird. Oder drucken Sie mehrmals die Tasten TUNE (- + )
3. Stellen Sie über den Lautstärkeregler VOLUME auf dem Bedienungsfeld oder über die Tasten VOL (+/-) auf der Fernbedienung die Lautstärke ein.

Speichern von Radiosendern

Es können 50 UKW-Sender gespeichert werden. Vor der Sendersuche sollte die Lautstärke verringgert werden.

1. Drücken Sie die Taste INPUT/TUNER, bis die Anzeige TUNER (FM) im Anzeigefenster erscheint.
2. Stellen Sie mit den Tasten TUNE (- / +) die gewünschte Frequenz ein.
3. Drücken Sie die Taste ENTER ( ⊙) bis eine Speicherplatznummer im Anzeigefenster blinkt.
4. Wahlen Sie mit den Tasten PRESET (A/V) die gewünschte Speicherplatznummer.
5. Drücken Sie auf ENTER ( ). Der Radiosender wird gespeichert.
6. Wiederholen Sie die Schritte 2 bis 5 für weitere Sender.

Einen gespeicherten Sender loschen

1. Wahlen Sie mit den Tasten PRESET ( / V ) eine Speicherplatznummer zum Löschen aus.
2. Drücken Sie die Taste CLEAR, so dass die Speicherplatznummer im Anzeigefenster blinkt.
3. Drücken Sie nochmals die Taste CLEAR, um den gewählten Sender zu Löschen.

Alle gespeicherten Sender löschen

Halten Sie die Taste CLEAR zwei Sekunden lang gedrückt. Daraufhin entscheidt die Meldung "ALLES LÖSCHEN". Drücken Sie nochmals auf CLEAR. Daraufhin werden alle gespeicherten Sender gelöscht.

Schlechten UKW-Empfang verbessern

Drücken Sie die blaue Taste (D) (ST/MONO) auf der Fernbedienung. Ändern der Einstellung von Stere on nach Mono zur Verbesserung des Empfangs.

Siehe die Hinweise über Radiosender

Der UKW-Tuner ist mit der RDS-Funktion (Radio Data System) ausgestattet. Hierbei werden Information über den gerade eingestellen Radiosender angezeigt. Drücken Sie mehrmals die Taste RDS, um die verschiedene Daten types zu durchlaufen:

PS	(Name des Programmdienstes) Der Name des Kanals erscheint in der Anzeige.
PTY	(Programmarterkennung) Die Programmart (z. B. Jazz oder Nachrichten) erscheint in der Anzeige.
RT	(Radio Text) Textmeldungen mit Sonderinformationen des Senders. Der Text lαuft u. U. über die Anzeige.
CT	(Vom Sender ausgestrahlte Uhrzeit) Anzeige des vom Sender ausgestrahlten Datum und der Uhrzeit.

Verwendung der Online-Funktionen

Über die Online-Funktionen können verschiedene Dienste genutzt werden.

1. Überprüfen Sie die Netzwerkverbindung und -einstellungen (Seiten 31-35).
2. Drucken Sie die Taste HOME MENU (
3. Wahlen Sie mit den Tasten < / > den Eintrag [Online] und drücken Sie ENTER (

1. Wahlen Sie mit den Tasten < / > einen Online-Dienst aus und drücken Sie auf ENTER (⊙).

Hinweis

• Weitere Informationen zu den einzelnen Diensten erhalten Sie bei Ihr Anbieter oder auf den Supportseiten der Dienste.
• Änderungen an den Inhalten der Online-Dienste sowie an entsprechenden Informationen, einschließlich der Benutzeroberfläche, vorbehalten. Aktuelle Hinweise zu den einzelnen Diensten finden Sie auf der Website.
• Durch elektromagnetische Störungen verschiedener Haushaltsgeräte kann es zu einer verminderten Übertragungsgeschwindigkeit während der Nutzung der Online-Funktionen über eine Wireless-Netzwerkverbindung kommt.
  -itte beachten Sie, dass bei Bereitstellung von Online-Diensten mit ihrem Benutzernamen, Kennwort oder anderen Anmeldeinformationen oder persönlichen Informationen die allgemeinen dataschutzrechtlichen und rechtlichen Bestimmungen um die vorliegenden Datenschutzrichtlinien ergänzt werden, und die genannten Informationen von Pioneer gespeichert werden. Weitere Hinweise finden Sie in den Datenschutzrichtlinien von Pioneer auf der Website.

Störungsbehebung

Allgemein

Störung Ursache & Lösung
Das Gerät{lösst sich nicht einschalten.	Schließen Sie das Netzkabel an eine Steckdose an.
Das Gerät startet die Wiedergabe nicht.	Eine spielbare Disc einlagen. (Disc-Typ, Farbnorm und Ländercode überprüfen.)Disc mit der Wiedergabeseite nach unten einlagen.Disc richtig in die Mulde im Disc-Fach einlagen.Die Disc reinigen.Einstufung aufheben oder Freigabestufe ändern.
Der Kamerawinkel kann nicht geändert werden.	Die wiedergegebene DVD Video-Disc enthalt keine weiteren Kamerawinkel.
Musik-/Foto-/Filmdateien halten sich nicht wiedergegeben.	Die Dateien wurden in einem vom Gerät nicht entwickelten Format erstellt.Der Codec der Filmdatei wird nicht entwickelt.
Die Fernbedienung	Die Fernbedienung ist nicht auf den Fernbedienungssensor des Gerätes gerichtet.Die Fernbedienung ist zuweit vom Gerät entfern.Zwischen Fernbedienung und Gerät befindet sich ein Hindernis.Die Batterien der Fernbedienung sind schwach.
Das Gerät ist angeschlossen, es{lösst sich jeder nicht ein-oder ausschalten.	Das Gerät kann wie folgt zurückgesetzt werden:1. Halten Sie die Taste STANDBY/ON mindestens fünf Sekunden lang gedrückt. Auf diese Weise wird das Gerät ausgeschaltet. Schalten Sie das Gerät nun wieder ein.2. Ziehen Sie den Netzstecker ab, warten Sie mindestens fünf Sekunden und schreiben Sieihn wieder an.
Das Gerät arbeitet nicht störungsfrei.

Netzwerk

Störung Ursache & Lösung
Die BD-Live-Funktion ist nicht möglich.	Auf dem angeschlossenen USB-Speicherverät ist nicht genügd Speicher verfügbar. Schließen Sie ein USB-Speicherverät mit mindestens 1 GB freiem Speicher an.Stellen Sie sich, dass das Gerät richtig mit dem lokalen Netzwerk verbunden und auf das Internet zugreifen kann (siehe Seiten 31-35).Die Breitbandgeschwindigkeit ist zur Nutzung von BD-Live-Funktionen nicht schnell genug. Wenden Sie sich an ihren Internet-Dienstanbieter (ISP) und halten Sie die Breitbandgeschwindigkeit erhöhen.Die Option [BD-LIVE-Verbindung] wurde im [Setup]-Menu auf [Nicht zulässig] eingestellt. Stellen Sie die Option auf [Zulässig] ein.
Die Wiedergabe von Streaming-Videodiensten (wie z. B. YouTubeTM) wird zahliger unterbrochen oder "gepuffert".	Die Breitbandgeschwindigkeit ist zur Anzeige von Stream-Videos nicht schnell genug. Wenden Sie sich an ihren Internet-Dienstanbieter (ISP) und halten Sie die Breitbandgeschwindigkeit erhöhen.
Freigegebene Ordner oder Dateien auf dem PC oder Medien-Server werden in der Gerätelle nicht angezeigt.	Auf dem Medien-Server wird eine Firewall oder Antiviren-Software ausgeführlt. Deaktivieren Sie die Firewall oder Antiviren-Software auf dem PC bzw. Medien-Server.Der Player ist nicht mit dem lokalen Netzwerk des PCs bzw. Medien-Servers verbunden.
Der Player stellt keine Verbindung zum Access-Point bzw. Wireless LAN-Router her.	Die Wireless-Verbindung wird möglicherweise durch Haushaltsgeräte beeinträchtigt, die mit Funksignalen arbeiten. Stellen Sie den Player weiter von solchen Geräten entfern auf.
Der Access-Point wird nicht in derAPE "Name des Access-Points" angezeigt.	Der Access-Point bzw. Wireless LAN-Router sendet die SSID möglicherweise nicht aus. Konfigurieren Sie den Access-Point für das Senden der SSID an den Computer.Das Netzwerkgerät, wie zum Beispiel ein Access-Point, ist möglicherweise nicht auf einen von diesen Player unterstützten Frequenzbereich und Kanaleingesetzt.Andern Sie den Frequenzbereich und den Kanal des Netzwerkgerätes.


Störung Ursache & Lösung
Kein Bild.	Wählen Sie den richtigen Video-Eingangsmodus des Fernsehers, so dass das Bild des Gerätes angezeigt wird.Videokabel fest anschreiben.Uberprüfen Sie, ob für die Option [HDMI-Farbeinst.] im Menu [Setup] eine geeignete Einstellung vorgenommen wurde, die dem Videoanschluss entspricht.Falls Ihr Fernsehgerät die am Player eingestellte Auflösung nicht unterstützt, wahren Sie eine vom Fernsehgerät unterstützenAuflösung.An der HDMI OUT-Buchse des Players ist ein DVI-Gerät angeschlossen, dass den Kopierschutz nicht unterstützt.
Verzerrtes Bild.	Die wiedergegebene Disc wurde in einer Farbnorm aufgenommen, die das Fernsehgerät nicht unterstützt.Wählen Sie eine vom Fernseher unterstützenAuflösung.
Die Wiedergabe von 3D-Ansichten ist bei Blu-ray 3D-Discs nicht möglich.	Schreiben Sie den Player über ein HDMI-Kabel (High Speed HDMITM-Kabel mit Ethernet, Typ A) am Fernsehgerät an.Ihr Fernsehgerät unterstützt möglicherweise nicht das "HDMI 3DMandatory Format".Die Option [3D-Modus] im Menu [Setup] ist auf [Aus] eingestellt.Stellen Sie diese Option auf [Ein].

Ton

Störung Ursache & Lösung
Kein oder verzerrter Ton.	Das Gerät führt grenade einen Suchlauf oder eine Wiedergabe in Zeitlupe durch oder befindet sich im Pause-Modus.Die Lautstärke ist zu gering.Uberprüfen Sie die Loutsprecheranschlüsse. (Seite 16)

Updates

Informationen zu dieser Produkt erhalten Sie auf der Website von Pioneer. Auf dieser Website finden Sie Hinweise zur Aktualisierung und Wartung these Players.

Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung

Der Fernseher wird mit folgenden Tasten bedient.

Tastendruck Funktion
( TV POWER ) Fernseher ein-/ausschalten.
INPUT	Eingangssquelle des Fernsehers zwischen TV und anderen Quellen umschalten.
CH+/−	Umschalten der gespeicherten Sender nach oben/nach unten.
VOL+/−	Lautstärke des Fernsehers einstehen.

Hinweis

Je nach angeschlossenem Gerät sind bestimmte Tasten für ihren Fernseher ohne Funktion.

Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen

Sie konnen ihren vorhandenen Fernseher über die mitgelieferte Fernbedienung bedieren. Falls Ihr Fernseher in der folgenden Tabelle aufgeführrt wird, stellen Sie die jeweilige Herstellerkennung ein.

1. Halten Sie die (TV POWER) gedrückt und geben Sie den Herstellercode Ihres Fernsehers über die Nummerntasten ein (siehe folgende Tabelle).

HerstellerCodenummer
Pioneer 1 (Voreinstellung)
Sony 2,3
Panasonic 4,5
Samsung 6,7
LG	8,9

1. Lassen Sie die Taste (TV POWER) wieder los, um die Einstellung zu übernehmen.

Abhängig von Ihr dem Fernseher Funktioneren u. U. eine oder keine der Tasten mit dem Gerät, selbst wenn der richtige Herstellercode eingegeben wurde. Wenn die Batterien der Fernbedienung ausgetauscht werden, wird die eingebene Codenummer möglichere auf die Standardeinstellung zurückgesetzt. Geben Sie die entsprechende Codenummer erneut ein.

Liste der Länderncodes

Wahlen Sie einen Ländercode aus der Liste.

Land Code Land Code		Land Code Land Code
Afghanistan AF		Fiji	FJ	Monaco	MC	Singapur SG
Argentinien AR		Finland FI		Mongolei	MN	Slowakische
Australien AU		Frankreich FR		Marokko	MA	Republik SK
Österreich AT		Deutschland	DE	Nepal	NP	Slowenien SI
Belgien BE		Großbritannien	GB	Niederlande	NL	Südafrika ZA
Bhutan BT		Griichenland	GR	Niederländische		Südkorea KR
Bolivien BO		Grönland	GL	Antillen AN		Spanien ES
Brasilien BR		Hongkong HK		Neu Seeland	NZ	Sri Lanka LK
Kambodscha KH		Ungarn	HU	Nigeria NG		Schweden SE
Kanada CA		Indien	IN	Norwegen	NO	Schweiz CH
Chile CL		Indonesien ID		Oman OM		Taiwan TW
China CN		Israel	IL	Pakistan	PK	Thailand TH
Kolumbien CO		Italien	IT	Panama	PA	Türkei TR
Republik Kongo CG		Jamaika JM		Paraguay	PY	Uganda UG
Costa Rica CR		Japan	JP	Philippinen	PH	Ukraine UA
Kroatien HR		Kenia	KE	Polen	PL	USA US
Tschechische		Kuwait	KW	Portugal	PT	Uruguay UY
Republik CZ		Libyen LY		Rumanien	RO	Usbekistan UZ
Dänemark DK		Luxemburg LU		Russische		Vietnam VN
Ecuador EC		Malaysia	MY	Föderation	RU	Simbabwe ZW
Ägypten EG		Malediven	MV	Saudi Arabien SA
El Salvador SV		Mexiko MX		Senegal SN
Äthiopien ET

Liste der Sprachcodes

Verwenden Sie diese Liste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen: [Disc-Audio], [Disc-Untertitel] und [Disc-Menu].

Sprache Code Sprache	Code Sprache Code Sprache	Code Sprache Code Sprache
Afar 6565	Französisch 7082		Litauisch 7684		Sindhi	8368
Afrikaans 6570	Friesisch 7089		Mazedonisch	7775	Singalesisch	8373
Albanisch 8381	Galizisch 7176		Madagassisch	7771	Slowakisch	8375
Amharisch 6577	Georgisch	7565	Malaiisch	7783	Slowenisch	8376
Arabisch 6582	Deutsch	6869	Malajalam	7776	Spanisch 6983
Armenisch 7289	Griechisch	6976	Maori	7773	Sudanesisch	8385
Assamesisch 6583	Grönlandisch	7576	Marathi	7782	Swahili	8387
Aymara 6588	Guarani	7178	Moldawisch	7779	Schwedisch	8386
Aserbeidschanisch 6590	Gujarati	7185	Mongolisch	7778	Tagalog	8476
Baschkirisch 6665	Haussa	7265	Nauru 7865		Tadschikisch	8471
Baskisch 6985	Hebräisch	7387	Nepalesisch	7869	Tamilisch	8465
Bengali, Bangla 6678	Hindi	7273	Norwegisch	7879	Telugu	8469
Bhutanisch 6890	Ungarisch	7285	Oriya	7982	Thai	8472
Bihari 6672	Islandisch 7383		Pandschabi	8065	Tongaiesisch	8479
Bretonisch 6682	Indonesisch 7378		Paschtu	8083	Türkisch 8482
Bulgarsch 6671	Interlingua	7365	Persisch	7065	Turkmenisch	8475
Myanmarisch 7789	Irish	7165	Polnisch	8076	Twi	8487
Weißbrussisch 6669	Italienisch	7384	Portugiesisch	8084	Ukrainisch	8575
Chinesisch 9072	Japanisch 7465		Quechua 8185		Urdu	8582
Kroatisch 7282	Kanadisch	7578	Retoromanisch	8277	Usbekisch	8590
Tschechisch 6783	Kaschmir	7583	Rumanisch	8279	Vietnamesisch	8673
Dänisch 6865	Kasachisch	7575	Russisch 8285		Volapük	8679
Niederlandisch 7876	Kirgisisch	7589	Samoanisch	8377	Walisisch	6789
Englisch 6978	Koreanisch	7579	Sanskrit	8365	Wolof	8779
Esperanto 6979	Kurdisch 7585		Schottisch		Xhosa	8872
Estnisch 6984	Laotisch 7679		(Gälisch)	7168	Jiddish	7473
Faroerisch 7079	Lateinisch	7665	Serbisch	8382	Yoruba	8979
Fiji 7074	Lettisch	7686	Serbo-Kroatsisch	8372	Zulu 9085
Finnisch 7073	Lingala	7678	Shona	8378

Marken und Lizenzen

Blu-ray-Disc™, Blu-ray™, Blu-ray 3D™, BD-Live™, BONUSVIEW™ sowie und die Logos und Marken sind Markenzeichen der Blu-ray Disc Association

DVD ist ein Markenzeichen von DVD Format/Logo Licensing Corporation.

Oracle und Java sind eingetragene Markenzeichen von Oracle und/oder Tochtergesellschaften. Andere Markennamen sind möglicherweise Markenzeichen der jeweiligen Eigentümer.

HOMI

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Hergestellt unter der Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

DivX, DivX Certified und zugehörige Logos sind Markenzeichen von DivX, Inc. und sind lizenziert.

dtshD

Hergestellt unter folgenden U.S.-Patenten:

5,451,942;5,956,674;5,974,380;5,978,762;

7,333,929; 7,212,872 und weitere U.S.-und

weltweite Patente ausgestellt und angemeldet.

DTS und das Symbol sind eingetragene

Markenzeichen, DTS-HD, DTS-HD Master Audio I

Essential und die DTS-Logos sind Markenzeichen von DTS, Inc. Dieses Produkt beinhaltet Software.

© DTS, Inc. Alle Rechte vorbehalten.

DLNA™, das DLNA Logo und DLNA CERTIFIED™ sind Markenzeichen, Dienstleistungszeichen oder Gütezeichen von Digital Living Network Alliance.

Das Logo Wi-Fi CERTIFIED ist ein Gütezeichen der Wi-Fi Alliance.

Die Wi-Fi Protected Setup Mark ist ein Markenzeichen der Wi-Fi Alliance.

"X.v.Colour", X.M.Colour

x.v.Color

Markenzeichen von Sony Corporation.

"AVCHD" und das "AVCHD" Logo sind Markenzeichen von Panasonic Corporation und Sony Corporation.

Made for

iPod iPhone

Die Hinweise "Made for iPod" und "Made for iPhone" weisen daraufhin, dass ein elektronisches Gerät für den Anschluss eines iPod bzw. eines iPhone entwickelt wurde und von Hersteller als ein Gerät zertifiziert wurde, das den Apple-Leistungsstandards entspricht. Apple übernimmt keine Haftung für den Betrieb theses Gerät oder dessen Kompatibilität mit Sicherheitsstandards und Richtlinien.itte beachten Sie, dass die Wireless-Übertragung bei Verwendung eines iPod oder iPhone beeinträchtigt werden kann.

iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen von Apple Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.

YouTube™ ist ein Markenzeichen von Google Inc.

Picasa Web Albums

Picasa™-Webalbum ist eine Marke von Google Inc.

Dieses Produkt verfügt über eine Technologie der Microsoft Corporation und damit nicht ohne Genehmigung von Microsoft Licensing, Inc. genutzt oder vertrieben werden.

Video-Ausgabeaufösung

Be der Wiedergabe von Datenträgern ohne Kopierschutz
Beider Wiedergabe kopiergeschützterDatentrager

Auflösung\Videoausgang	HDMI OUT	COMPONENT VIDEO OUT
		mit HDMI Anschluss ohne HDMI Anschluss
576i 576p 576i
576p 576p 576p
720p 720p 720p
1080i 1080i 1080i
1080p/24 Hz 1080p / 24 Hz 576i 1080i
1080p / 50 Hz 1080p / 50 Hz 576i 1080i

Auflösung\Videoausgang	HDMI OUT COMPONENT VIDEO OUT
576i 576p 576i
576p 576p 576i oder 576p
720p 720p 576i oder 576p
1080i 1080i		576i oder 576p
1080p/24 Hz 1080p / 24 Hz		576i oder 576p
1080p / 50 Hz 1080p / 50 Hz		576i oder 576p

HDMI OUT-Anschluss

• Falls Ihr Fernsehgerät die manuelle Auswahl der Auflösung fur ein an die HDMI-Buchse angeschlossenes Fernsehgerät nicht zulässt, wird die Auflösung auf [Auto] eingestellt.
• Bei einer eingestellten Auflösung, die Ihr Fernsehgerät nicht Unterstützung, wird eine Warnmeldung eingebrendet. Falls nach dem Ändern der Auflösung kein Bild angezeigt wird, warten Sieitte 20 Sekunden, bis die vorherige Auflösung automatisch wiederhergestellt wird.
  Die Bildwiederholrate 1080p für den Videoausgang wird bzw. automatisch auf 24Hz oder 50Hz eingestellt, je nach Mochglichkeiten und Voreinstellungen des angeschlossenen Fernsehgerätes und basierend auf der ursprünglichen Video-Bildrate der BD-ROM-Disc.

COMPONENTVIDEOOUT-Anschluss

Bei Blu-ray-Disc- oder DVD-Video-Streams ist eine Erweiterung während der analogen Ausgabe u. U. nicht möglich.

VIDEO OUT-Anschluss

Die Auflösung der VIDEO OUT-Buchse ist auf 576i festgelegt.

Technische Daten

Allgemein
Stromversorgung AC 220-240 V, 50/60 Hz
Leistungsaufnahme 85 W (Im Bereitschaftsbetrieb: unter 0,3 W)
Abmessungen (B x H x T) Ca. 430 x	64 x 304 mm
Gesamtgewicht (ca.) 3,4 kg
Betriebstemperatur 5°C bis 35°C
Luftfeuchtigkeit bei Betrieb 5% bis	85%

Eingänge/Ausgänge
VIDEO OUT 1,0 V (p-p), 75 Ω, negative Sync., Cinch-Buchse x 1
COMPONENT VIDEO OUT	(Y) 1,0 V (p-p), 75 Ω, negative Sync., Cinch-Buchse x 1(Pb)/(Pr) 0,7 V (p-p), 75 Ω, Cinch-Buchse x 2
HDMI IN/OUT (video/audio) 19-poleig (Typ A, HDMI™-Stecker)
ANALOG AUDIO IN 2,0 Vrms (1 kHz, 0 dB), 600 Ω, Cinch-Buchse (L, R) x 1
DIGITAL IN (OPTICAL) 3 V (p-p), Optische Buchse x 1
PORTABLE IN 0,5 Vrms (3,5 mm Stereo-Buchse)

Tuner
UKW-Empfangsbereich	87,5 - 108,0 MHz

Verträger
Ausgangsleistung (RMS)
Gesamt	560 W
Vorn	180 W × 2 (1 kHz, 4 Ω, THD 10 %)
Sub-Woofer	200 W (100 Hz, 3 Ω, THD 10 %)

System
Laser	Halbleiterlaser
Wellenlänge	405 nm / 650 nm
Fernsehnorm	Standard PAL/NTSC Farb-Fernsehnorm
Frequenzbereich	20 Hz bis 18 kHz (48 kHz-, 96 kHz-, 192 kHz-Sampling)
Klirrfaktor	Weniger als 0,05 %
Dynamikbereich	Über 80 dB
LAN-Anschluss	Ethernet-Buchse x 1, 10BASE-T/100BASE-TX
Wireless LAN (interne Antenne)	Integrierter IEEE 802.11n (5 GHz- und 2,4 GHz-Frequencyband) Wireless-Netzwerkzugriff, kompatibel mit 802.11a/b/g Wi-Fi- Netzwerken.
Stromversorgung über Bus (USB)	DC 5 V=500 mA

Lautsprecher BCS-SB616
S-BD616SB
· Vordere-Lautsprecher
Typ 1 Weg		Gesamttabmessungen(B x H x T)	800 x 100 x 88 mm
Nennimpedanz 4 Ω Gesamtgewicht 1,9 kg
S-BD707SW
· Subwoofer
Typ 1 Weg		Gesamttabmessungen(B x H x T)	130,5 x 420 x 375 mm
Nennimpedanz 3 Ω Gesamtgewicht 4,4 kg

Lautsprecher BCS-FS515
S-BD515FS
• Vorder-Lautsprecher (Links/Rechts)
Typ 1 Weg		Gesamttabmessungen(B x H x T)	380 x 97/87 x 110 mm(frontale Montage)110 x 412 x 110 mm(seitliche Montage)
Nennimpedanz 4Ω Gesamtgewicht 0,9 kg
• Subwoofer
Typ 1 Weg		Gesamttabmessungen(B x H x T)	130,5 x 420 x 375 mm
Nennimpedanz 3Ω Gesamtgewicht 4,4 kg

• Änderungen der Ausführung und der technischen Daten ohne vorherige Ankündigung vorbehalten.

Wartung

Handhabung des Gerätes

Transport und Versand des Gerätes

Bewahren Sie den Original-Versandkarton und das Verpackungsmaterial auf. Wenn Sie das Geräte einsenden müssen, verpacken Sie es wieder so, wie es ab Werk geliefert wurde, um es optimal zu schätzen.

Außenseiten sauber halten

• Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays in der Nähe des Gerätes.
• Durch zu starken Druck beim Abwischen konnen die Oberflächen beschädigt werden.
• Gummi- oder Plastikteile sollenn nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

Reinigung des Gerätes

Reinigen Sie den Player mit einem weichen, trockenen Tuch. Wenn die Oberfläche stark verschmutzt ist, verwenden Sie ein mit einer milden Putzmittelösung angefeuchtetes weiches Tuch. Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzin oder Verdünner, da sie die Oberfläche des Gerätes angreifen können.

Pflege des Gerätes

Bei diesen Gerät handelt es sich um ein High-Tech-Präzisionsgerät. Die Bildqualität verschlechtert sich, wenn die Linse und Teile des Disc-Laufwerks verschmutzt bzw. abgenutzt sind. Detaillierte Hinweise erhalten Sie bei ihrem Kundendienst-Center.

Hinweise zu Discs

Handhabung von Discs

Berühren Sie die bespiefte Seite der Disc nicht.
Fassen Sie die Disc an den Rändern an, um nicht die Oberfläche mit den Fingern zu berühren. Bringen Sie auf keiner der beiden Seiten der Disc Papier oder Aufkleber an.

Aufbewährung von Discs

Legen Sie die Disc nach der Wiedergabe wieder in die zugehörige Hülle. Setzen Sie die Disc keiner direkten Sonneneinstrahlung oder Wärmequellen aus und halten Sie sie nie in einem Auto liegen, das direkt in der Sonne geparkt wird.

Reinigung von Discs

Fingerabdrücke und Staub auf der Disc konnen die Bild- und Tonqualität beeinträchtigen. Reinigen Sie die Disc vor der Wiedergabe mit einem sauberen Tuch. Wischen Sie die Disc von der Mitte zum Rand hin ab.

Verwenden Sie keine starken Lösungsmittel wie Alkohol, Benzin, Verdünner, handelsübliche Reiniger oder für Schallplatten vorgesehene Antistatik-Sprays.

Wichtige Informationen zu Netzwerk Diensten

Die Bereitstellung oder Zurverfügungstellung s amtlicher Informationen, Daten, Dokumente, Kommunikation, Downloads, Dateien, Texte, Bilder, Fotos, Grafiken, Videos, Webcasts, Veröffentlichungen, Tools, Ressourcen, Software, Code, Programme, Applets, Widgets, Anwendungen, Produkte und andere Inhalte (Inhalte) sowie s amtlicher Dienste und Angebote ("Dienste") durch Sie oder Dritte (jeweils "Dienstanbieter") liegt in der alleinigen Verantwortung des Dienstanbieters, der diese bereitstellt.

Die Verfügbarkeit dieser sowie der Zugriff auf diese Inhalte und Dienste des Dienstanbieters über ein PIONEER Gerät sind ohne Vorankündigung vorbehalten, einschließlich, aber nicht ausschließlich, Aufhebung, Lösung oder Beendigung aller oder von Teilen der Inhalte oder Dienste.

Für aktuelle Informationen sowie bei Anfragen oder Fragen zu den Inhalten oder Diensten wenden Sie sichitte an die Webseite des Dienstanbieters. PIONEER übernimmt keinerlei Verpflichtung oder Haftung fur Kundendienstleistungen bezuglich der Inhalte und Dienste. Fragen oder Anfrage zu solchen Diensten bezuglich dieser Inhalte oder Dienste müssen direkt an den jeweiligen Anbieter der Inhalte oder Dienste gerichtet werden.

Bitte beachten Sie, dass PIONEER keine Haftung für Inhalte oder Dienste des Dienstanbieters oder Änderungen, Löschung oder Beendigung solcher Inhalte oder Dienste und keine Garantie oder Haftung für die Verfügbarkeit oder den Zugang zu solchen Inhalten oder Diensten übernimmt.

Hinweis zur Software-Lizenz

Die Lizenzen für die Open Source Software, die in thisem Player verwendet wird, sind am Ende these Dokuments aufgeführrt.

1 Disklade
2 Bedieningsknoppen

Hiermee bevestigt u de instelling.

[Annuleren]

Hiermee maakt u de instelling ongedaan.

HD AV Sync

Post DRC (Dynamisch Bereik Controle)

Radiostationsprogrammeren

U kunt 50 FM-voorkeuzestations instellen.

Die Lizenzen für die Open Source Software, die für diesen Player verwendet wird, sind nachstehend aufgeführnt. Aus Gründen der Genaugkeit haben wir den englishen Text eingeschlossen (auf English).

Hiermit erklart Pioneer, dass sich these BSB616 (BCS-FS515) in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG.

EλnviKa:

ME THN IAPOYSA Pioneer H NEI OTI BCS-SB616 (BCS-FS515) SYMMOPQNETAI IPOs TIG OYSIOAIEI ANAITHSEI KAI TIA AOINEZXETIKEAATAEIEI THOAHHIAZ 1999/5/EK.

Italiano:

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2011 Pioneer Corporation. Alle Rechte vorbehalten.
