BEDIENUNGSANLEITUNG NS-F140, NS-F150 YAMAHA

Bitte lessen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gegamcht werden.

1. Um optimales Leistungsvermögen sicherzustellen, lessen Sieitte diese Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung fur zukünftige Nachschlagzwecke an einem sicheren Ort auf.
2. Installieren Sie die Lautsprecher an einem kühlen, trockenen, sauberen Ort, entfernt von Fenstern, Wärmequellen, übermäßig Erschüttungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräussen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.
3. Um einer Verzug oder eine Verfürbung des Gehäues zu vermeiden, setzen Sie die Lautsprecher niemals direktem Sonnenlicht oder übermöbiger Feuchtigkeit aus.
4. Vermeiden Sie eine Installation dieser Laufsprecher an Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden können.

5. Stellen Sie niemals die folgenden Objekte auf den Lautsprechern ab:

6. Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Laufsprecher führen können;

7. Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Laufsprecher beschädigen oder persönliche Verletzungen verursachen können.

8. Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Lautsprecher kommt kann.

9. Stellen Sie die Laufsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

10. Falls Sie die Lautspricher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräussen) kommt.
11. Stecken Sie weder Ihrer Finger noch andere Gegenstände in den Port. Greifen und tragen Sie diese Lautspricher nicht beim Port, da dies Verletzungen und / oder Schäden an den Lautsprichern verursachen können.
12. Falls Sie Verzerrungen feststellen, reduzieren Sie den Lautstärkepegel mit dem Lautstärkeregler an Ihr Verm Verträger. Betreiben Sie ihren Verträger niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls konnen die Laufsprecher beschädigt werden.
13. Falls Sie einen Verträger mit einer Nennausgangsleistung verwenden, diehigher als die Nennbelastbarkeit der Laufsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Laufsprecher nicht übersritten wird.
14. Reinigen Sie die Lautspricher niemals mit chemischen Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.

15. Versuchen Sie niemals die Laufsprecher zu modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualificierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Offnen Sie unter keinen Umständen das Gehäuse.

16. Sichere Anordnung oder Installation gehört zur Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Laufsprecher zurückzuführen sind..

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräteen

Befindet sich these Symbol auf den Produktien, der Verpackung und/oder beiliegenden Unterlagen, so sollenn benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräteitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte halten Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten konnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sieitte ihre örtliche Stadt- oder Gemeindeverwaltung, ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Antikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union] Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sieitte ihre ortlichen Behörden oder ihren Handlerrund Fragen Sie nach der sachgerechten Entsorgungsmethode.

Pflege der Laufsprecher

Wischen Sie这点es Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnnern usw. ab, da Sie sonst die Gehäuseoberfläche beschädigen konnten. Verwenden Sie stattdessen ein sauberes, trockenes Tuch. Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das Gerät mit dem ausgewrungenen Tuch ab. (Bei Modellen mit glänzendem) Oberflächenfinish konnen Stöbe mit Gegenständen aus Metall, Porzellan oder anderen harten Materialien dazu führen, dass das Finish der Gehäuseoberfläche einreiβt oder abblättert.

Inhalt

Mitgeliefertes Zubehör. 1

Sicherheitshinweise für das Aufstellenden Laufsprecher. 1

Positionierung der Laufsprecher 2

Anschlieben an den Veränderer 3

Technische Daten 4

Mitgeliefertes Zubehör

1 x Lautsprecherkabel, 4 m

Überprüfen Sie zunachst, ob das in der Abbildung dargestellte Zubehör im Lieferumfang enthalten ist.

Sicherheitshinweise für das Aufstellen der Lautsprecher

Bei diesen Lautsprechern befindet sich der Großteil des Gewichts im oberen Geräteil. Dadurch können sie leicht umfallen, wenn beim Aufstellten nicht auf ausreichende Stabilität geachtet wird. Kippt ein Lautsprecher um, kann das zur Beschädigung des Geräts sowie anderer Gegenstände und / oder zu Verletzungen führen (u. U. mit schwerem bzw. tödlichem Verlauf).

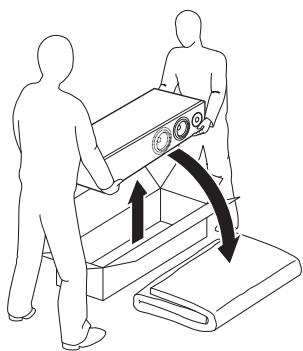

Hinweise zur sicheren und sachgemäßen Benutzung der Lautsprecher:

• Stellen Sie die Lautsprecher an stabilen, ebenen und glatten Orten auf, die sich nach Möglichkeit nicht sonderlich hoch über dem eigentlichen Fußboden befinden.
• Drücken Sie beim Bewegen der Laufsprecher nicht gegen deren Seitenwände und lehen Sie keine Gegenstände dagegen.
• Setzen Sie sich nicht auf die Lautsprecher und stellen Sie auch keine Gegenstände auf ihren ab.
  Erschütterungen oder Stöße, die durch Erdbeben und ähnliche Ereignisse bzw. menschliche Aktivitäten verursacht werden, können dazu führen, dass die Lautsprecher umfallen. Aus Sicherheitsgründen wird Daher die Verwendung handelsüblicher Halteelemente oder -ketten aus Metall (oder ähnlicher Produkte) zum stabilen Aufstellen der Lautsprecher empfohlen.

Hinweise

• Stellen Sie sicher, dass Sie beim Auspacken und Aufstellen der Laufsprecher von einer zweiten Person unterstützen werden.
• Achten Sie besonderss darauf, dass die Gehäuseoberflächen der Lautsprecher nicht zerkratzt werden.
• Sie sollen nicht seitlich gegen die Lautsprecher drücken, da sie sonst umfallen konnten. Unter Umständen kann dies zu Schäden an den Lautsprechern und / oder Verletzungen führen.
• Befestigen Sie lose auf dem Boden liegende Lautsprecherkabel, um Stolperunfälle zu verhindern.
• Wird ein Laufsprecher zu nahe an einem Röhrenfernseher aufgestellt, kann dies zu Bildstörungen (fehlerhafte Farbwiedergabe) oder Brummtönen führen. In dieser Fall mussen die Laufsprecher weiter vom Fernsehergät entfernt aufgestellt werden. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt these Problem nicht auf.
• Beim System NS-F140 besteht die Möglichkeit, im Fachhandel erhältliche Beine oder Spikes (Standüsse) an die Laufsprecher zu montieren, um die Stabilität und die Klangqualität zu verbessern. Bohren Sie dazu Löhner mit folgenden Abmessungen in die Bodenplatte der Laufsprecher:

Bohrlochdurchmesser: 8mm

Bohrlochtiefe: 18mm

Weitere Informationen zum Montieren von Lautspricherbeinen oder -Spikes entnehmen Sieitte den Gebrauchsanweisungen dieser Geräte.

Positionierung der Laufsprecher

■ Verwendung als 2-Kanal-Stereolautsprecher

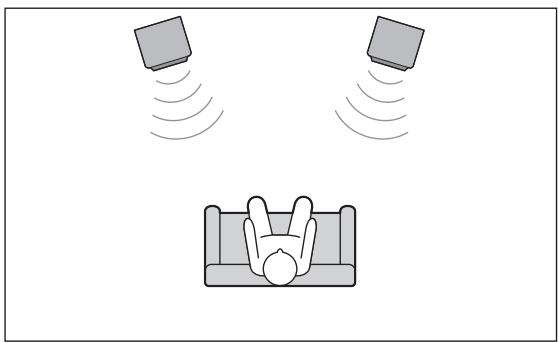

Einen besseren Stereoklang erreichen Sie, indem Sie die Laufsprecher leicht angewinkelt zum Hörer aufstellen.

■ Verwendung als Frontlautsprecher in einem Multikanalsystem

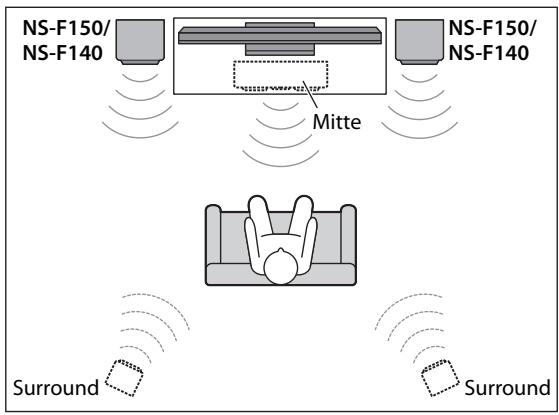

Stellen Sie die Lautspricher auf beiden Seiten des Fernsehers auf. Die Positionierung der Lautspricher ist sehr wichtig, da von ihr die Gesamtsound Qualität des Multikanal systems abhängt. Stellen Sie die Lautspricher entsprechend der Hörhrposition auf und folgen Sie darauf den Anweisungen im Handbuch Ihr Verständskern.

■ Abnehmen / Anbringenden des Schutzgitters

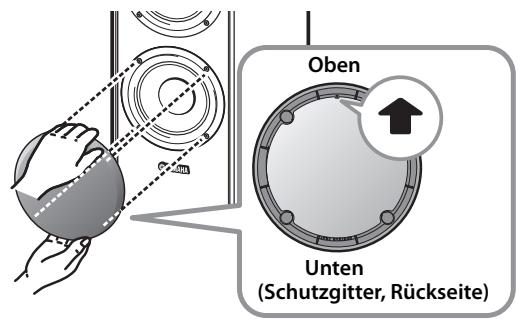

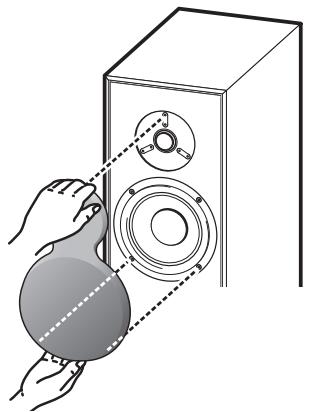

Um das Schutzgitter abzunehmen,ziehen Sie es vorsichtig vom Lautsprecher weg. Um das Schutzgitter wieder anzubringen,richten Sie die Locher im Rand des Gitters auf die Haltestiffe an den Lautsprechern aus und drucken Sie dann das Schutzgitter vorsichtig auf den Lautsprecher.

Nur bei NS-F150

Hinweise

• Beim Abnehmen und Anbringen des Schutzgitters sollen. Sie weder die eigentlichen Laufsprechereinheiten (Treiber) berühren noch übermöig viel Kraft mit Werkzeugen auf das Gerät ausüb.
• Achten Sie darauf, die Lautsprechermembrane nicht mit den Fingern oder anderen Gegenständen zu berühren. Andernfalls besteht die Gefahr, dass der Lautsprecher nicht mehr richtig Funktioniert.
• Um Schäden am Schutzgitter zu vermeiden, sollen den Si niemals mit Gewalt oder übermäßigem Krafteinsatz vorgehen. Des Weiteren sollen den Sie beim Abnehmer / Anbringen des Schutzgitters immer nur den Rahmen anfassen, nicht aber an seiner Oberflächteziehen oder drucken.

Anschließlich an den Verständiger

Vor dem Anschlieben der Lautsprecher müssen Sie sicherstellen, dass der Veränder vom Netz getrennt ist.

Anschlieben der Laufsprecherkabel

1 Entfernen Sie 15 mm des Kabelmantels an den Enden aller Lautsprecherkabel. Verdrillen Sie die Adern so fest wie möglich, sodass keine Drahtchen mehr überstehen (siehe Abb. links).
2 Losen Sie den Klemmenknopf.
3 Stecken Sie den blanken Draht ein.
4 Ziehen Sie den Klemmenknopf wieder an, sodass das Kabelende fest sitszt.
5 Ziehen Sie kein am Kabel, um zu kontrollieren, ob es fest angeschlossen ist.

Hinweise

• Die Klemmearfurdur die bloßliegende Ader,nicht aber den Mantel greifen.
• Stellen Sie sich, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Veränder führen kann.
• Bei unsachgemäßem Anschluss bleiben die Lautsprecher stumm.

■ Anschlieben an einen Veränder oder einen Receiver

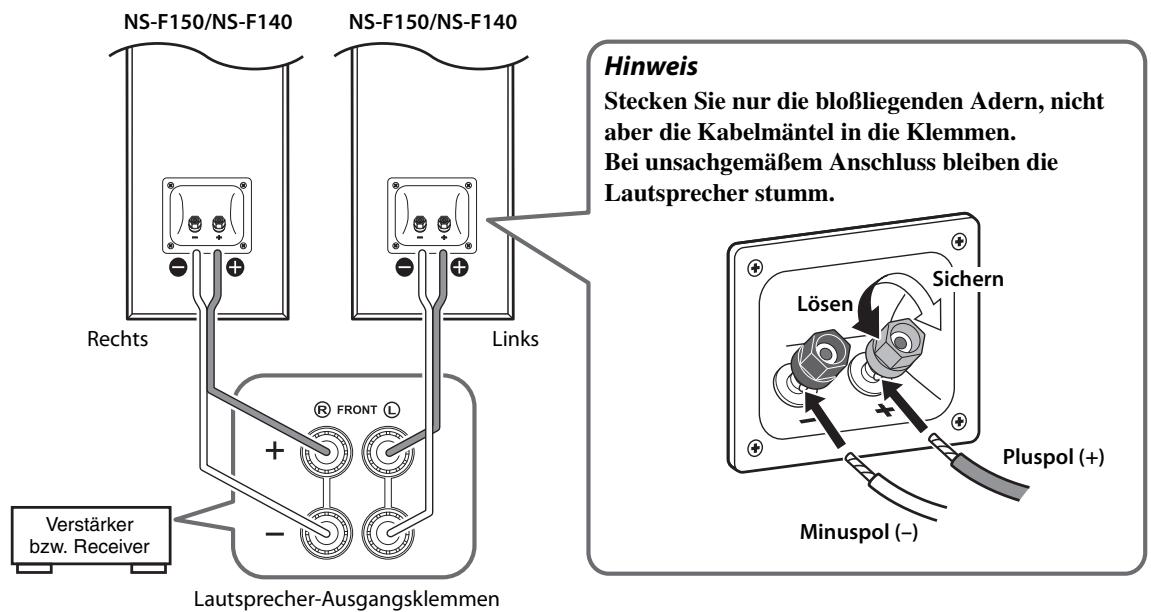

Schlieben Sie einen Laufsprecher an den mit „L“ markierten linken Laufsprecherklemen Ihres Verstärkers oder Receivers an und den anderen Laufsprecher an den mit „R“ markierten rechten Laufsprecherklemen. Lesen Sie dazuitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.

Hinweise

• Vergewissern Sie sich, dass Sie die Lautsprecher mit richtiger Polarität anschlieben: Positive (+) Klemmen der Lautsprecher an positive (+) Klemmen des Verständerkers und negative (-) Klemmen des Lautsprechers an negative (-) Klemmen des Verständerkers. Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.
  Die Laatsprecher konnen beschädigt werden, wenn bestimmte TONE kontinuierlich bei einem hoch eingestellen Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, solle der Lautstärkepegel gesenk't werden, um eine Beschädigung der Laatsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.
• Wenn Sie alle Laufsprecher angeschlossen haben, können Sie die Netzkabel des Verständerkers und der AV-Geräte wieder in die Steckdosen stecken.
• Wenn Sie einen Verständiger benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Lautsprecher liegt, sollen den Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Lautsprecher nicht übersritten wird.

■ Kabel mit Bananenstecker

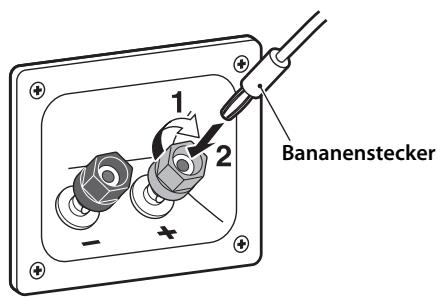

1 Ziehen Sie den Klemmenkopf fest.
2 Stecken Sie den Bananenstecker in den Klemmenknopf ein.

Technische Daten

NS-F150

Typ. 2-Wege-Bassreflex-Lautsprechersystem Ohne magnetische Abschirmung

Treiber. Tieftöner: 16 cm, Konus-Bauform (2 Stk.) Hochtöner: 3 cm, Weichkalotten-Bauform

Nenneingangsleistung 50 W

Max. Eingangsleistung 180 W

Impedanz Nominal 6Ω

Frequenzgang. 37 Hz-30 kHz (-10 dB)

Empfindlichkeit. 88 dB / 2,83 V, 1 m

Abmessungen (B x H x T) 200 x 1,030 x 362 mm

Gewicht 11,2 kg

NS-F140

Typ. 2-Wege-Bassreflex-Lautsprechersystem Ohne magnetische Abschirmung

Treiber. Tieftoner: 16 cm, Konus-Bauform Hochtoter: 3 cm, Weichkalotten-Bauform

Nenneingangsleistung 40 W

Max. Eingangsleistung 150 W

Impedanz Nominal 6 Ω

Frequenzgang. 37 Hz-30 kHz (-10 dB)

Empfindlichkeit. 86 dB / 2,83 V, 1 m

Abmessungen (B x H x T) 200 x 950 x 362 mm

Gewicht 9,5 kg

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Begrenzte Garantie für den Europäischen Wirtschaftsa rum (EWR) und die Schweiz

Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich膑 an den Handler, bei dem es gkauf wurde. Sollen Sie auf Schwierigkeiten stften, wenden Sie sich膑 und die Yamaha Repräsentanz in Ihrlem Land. Auf unserer Internetseite (http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/ für Einwohner Großbritanniens) finden Sie alle Einzelheiten.

Wir garantieren fur einen Zeitraum von zwei Jahren ab ursprunglichem Kaufdatum, dass these Product fre von Verarbeitungs- oder Materialfehlern ist. Yama h e p f t r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0t i s i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i ii o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o

Bedingungen

1. Dem defekten Produkt MUSS die Originalrechnung oder der Originalkaufbeleg (der Beleg muss das Kaufdatum, den Produkt-Code und den Name des Handlrs aufweisen) beigelegt werden, ebenso eine Fehlerbeschreibung. Bei Fehlen einer eindeutigen Kaufbestätigung gehalt sich Yamaha das Recht vor, den kostenfreien Service abzulehenn und das Produkt auf Kosten des Kunden zu returnieren.
2. Das Produkt MUSS von einem AUTORISIERENTen Yamaha-Händler innerhalb des Europäischen Wirtschaftsrums (EWR) oder der Schweiz gekauft worden sein.
3. Es wurden keine wie auch immer gearteten Änderungen am Produkt vorgenommen, außer diese wurden von Yamaha schriftlich genehmigt.
4. Folgendes ist von der Garantie ausgeschlossen:

a. Regelmäßige Wartung und Reparatur oder Austausch von Verschleibteilen.
b. Schaden durch:

(1) Vom Kunden selbst oder von nichtbefugten Dritten ausgeführte Reparaturen.
(2) Unsachgemäß Verpackung oder Handhabung während des Transports vom Kunden. Beachten Sieitte, dass die sachgerechte Verpackung des zur Reparatur gebrachten Produkts in der Verantwortung des Rettournierenden liegt.
(3) Unsachgemäß Verwendung, einschließlich der, jeder nicht beschrankt auf, (a) die Verwendung des Produkts zu anderen als den normalen Zwecken oder Behandlung entgegen die Anweisungen Yamahas zur korrekten Handhabung, Wartung oder Lagerung und (b) die Installierung oder Verwendung des Produkts auf andere Weise als dies den technischen oder Sicherheitsstandards jenes Landes entspricht, in dem das Produkt verwendet wird.
(4) Unfälle, Blitzschlag, Wasser, Feuer, ungeeignete Belüftung, Auslaufen der Batterie oder jeder anderen Grund, den Yamaha nicht beeinflussen kann.
(5) Defekte anjenem System, an welches dieses Produkt angeschlssen wird und/oder die Inkompatibilität mit Produktten anderer Hersteller.
(6) Die Verwendung eines nicht von Yamaha in den EWR und/oder die Schweiz importierten Produkts, wenn these Produkt nicht den technischen oder Sicherheitsstandards jenes Landes, in dem es verwendet wird, und/oder der standardisierten Produktspezifikation für von Yamaha im EWR und/oder der Schweiz vertriebene Produkte, entspricht.

1. Wenn es Unterschiede in den Garantiebedingungen zwischen jenem Land in dem das Produkt gekauft wurde, und jenem in dem das Produkt verwendet wird, finden die Garantiebedingungen jenes Landes Anwendung, in dem das Produkt verwendet wird.
2. Yamaha kann für keinerlei Verluste oder Schäden, ob direkt, in Konsequenz oder anderweitig, verantwortlich gemacht werden, außer bezüglich der Reparatur oder des Ersatzes eines Produkts.
3. Legen Sieitte Kopien aller personlichen Einstellungen und Daten an, da Yamaha weder fur irgendwelche Änderungen noch fur den Verlust solcher Daten verantwortlich gemacht werden kann.
4. These Garantie beeinfusst nicht die gesetzlichen Verbraucherechte unter dem geltenden nationalen Recht oder die Verbraucherechte gegenüber dem Handler, die durch einen Kaufvertrag entstehen.
