Produkttyp	IP-Überwachungskamera
Marke	Intellinet
Modell	IDC752IR
Auflösung	1280 x 720 (HD)
Sensor	CMOS 1/4"
Nachtsicht	IR-LED, Reichweite bis zu 20 Meter
Objektiv	3,6 mm
Sichtwinkel	70°
Konnektivität	Ethernet 10/100 RJ45
Stromversorgung	12 V DC oder PoE (802.3af)
Protokolle	TCP/IP, DHCP, HTTP, Bonjour
Standard-IP-Adresse	192.168.1.221
Enthaltene Software	IP Installer, NVR-Überwachungssoftware
Betriebssystemkompatibilität	Windows, MacOS, Linux
Abmessungen (B x T x H)	100 x 70 x 50 mm
Gewicht	200 g
Betriebstemperatur	-10°C bis 50°C
Zertifikate	CE, FCC Klasse B, WEEE
Wartung	Mit einem weichen, trockenen Tuch reinigen. Keine Chemikalien verwenden.
Sicherheit	Nicht in Wasser tauchen. Von Kindern fernhalten.
Ersatzteile / Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den Kundendienst.
Allgemeine Informationen	Netzwerkkamera für Innen-/Außenüberwachung (Innenbereich empfohlen). Garantie: www.intellinet-network.com/warranty.

Häufig gestellte Fragen - IDC752IR Intellinet

Wie finde ich die IP-Adresse der Kamera?

Verwenden Sie die mitgelieferte Software IP Installer auf der CD. Diese sucht nach allen Kameras im Netzwerk und zeigt deren IP-Adresse an. Standardmäßig verwendet die Kamera DHCP. Wird kein DHCP-Server gefunden, lautet die Standard-IP-Adresse 192.168.1.221.

Wie greife ich über einen Browser auf die Kamera zu?

Öffnen Sie Ihren Browser und geben Sie die IP-Adresse der Kamera ein (z.B. http://192.168.1.221). Möglicherweise wird ein Java-Applet angefordert - erlauben Sie den Zugriff. Dann sehen Sie das Live-Bild.

Was tun, wenn die Kamera vom IP Installer nicht erkannt wird?

Überprüfen Sie, ob die Kamera eingeschaltet und mit dem Netzwerk verbunden ist. Warten Sie nach dem Einschalten bis zu drei Minuten. Versuchen Sie, die Kamera neu zu starten, indem Sie die Stromversorgung trennen und wieder anschließen.

Kann ich die PoE-Stromversorgung nutzen?

Ja, wenn Ihr Switch oder Injektor PoE (802.3af) kompatibel ist, können Sie die Kamera über das Ethernet-Kabel mit Strom versorgen. Andernfalls verwenden Sie das mitgelieferte Netzteil.

Wie stelle ich die Werkseinstellungen wieder her?

Verwenden Sie die Software IP Installer: Wählen Sie die Kamera aus und klicken Sie auf 'Restore Factory Defaults'. Sie können auch den Reset-Knopf (falls vorhanden) 10 Sekunden lang gedrückt halten.

Wie konfiguriere ich die Kamera ohne DHCP?

Wenn kein DHCP-Server verfügbar ist, verwendet die Kamera die feste IP-Adresse 192.168.1.221. Konfigurieren Sie Ihren Computer im selben Subnetz (z.B. 192.168.1.100) und greifen Sie auf die Weboberfläche zu.

Ist die Kamera mit Mac kompatibel?

Ja, unter MacOS verwenden Sie Safari und den Dienst Bonjour. Die Kamera erscheint in den Bonjour-Lesezeichen unter 'Webseiten'. Doppelklicken Sie, um darauf zuzugreifen.

Wie aktualisiere ich die Firmware?

Laden Sie die Firmware von der Intellinet-Website herunter. Verwenden Sie den IP Installer oder die Weboberfläche (Menü 'Verwaltung' > 'Firmware-Upgrade'), um die Datei zu laden.

Was tun, wenn das Bild unscharf oder dunkel ist?

Überprüfen Sie die Fokuseinstellungen (bei manuellem Objektiv) und reinigen Sie die Glasscheibe. Bei schwachem Licht schalten sich die IR-LEDs automatisch ein. Stellen Sie sicher, dass kein Hindernis die IR-Beleuchtung blockiert.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch befindet sich auf der mitgelieferten Installations-CD. Sie können es auch als PDF von der Intellinet-Website (www.intellinet-network.com) herunterladen.

BEDIENUNGSANLEITUNG IDC752IR Intellinet

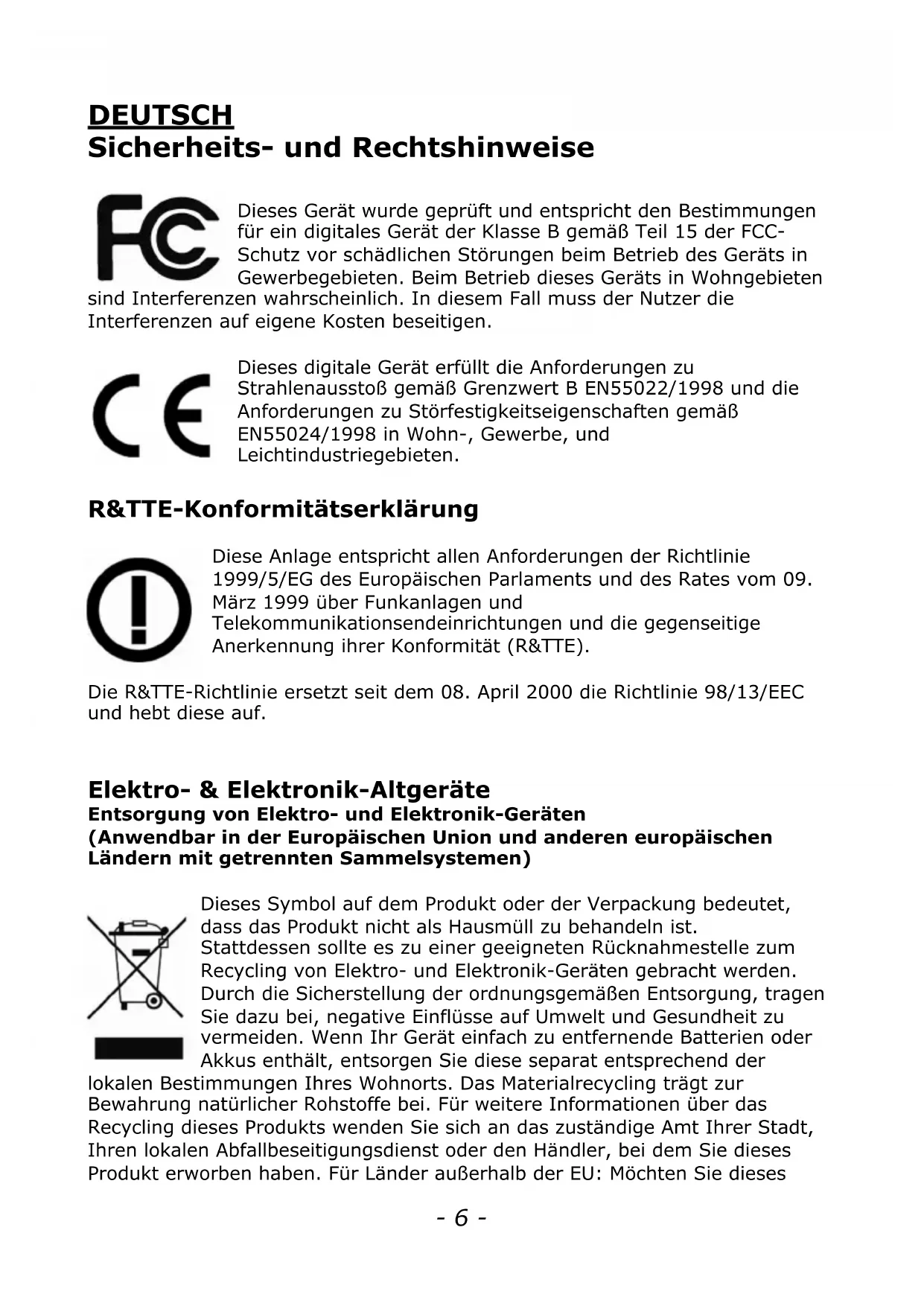

Sicherheits- und Rechtshinweise

Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Schutz vor schädlichen Störungen beim Betrieb des Geräts in Gewerbegebieten. Beim Betrieb dieses Geräts in Wohngebieten sind Interferenzen wahrscheinlich. In diesem Fall muss der Nutzer die Interferenzen auf eigene Kosten beseitigen.

Dieses digitale Gerät erfüllt die Anforderungen zu Strahlenausstoß gemäß Grenzwert B EN55022/1998 und die Anforderungen zu Störfestigkeitseigenschaften gemäß EN55024/1998 in Wohn-, Gewerbe, und Leichtindustriegebieten.

R&TTE-Konformitätserklärung

Diese Anlage entspricht allen Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 09. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE).

Die R&TTE-Richtlinie ersetzt seit dem 08. April 2000 die Richtlinie 98/13/EEC und hebt diese auf.

Elektro- & Elektronik-Altgeräte

Entsorgung von Elektro- und Elektronik-Geräten

(Anwendbar in der Europäischen Union und anderen europäischen Ländern mit getrennten Sammelsystemen)

Dieses Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt nicht als Hausmüll zu behandeln ist. Stattdessen sollte es zu einer geeigneten Rücknahmestelle zum Recycling von Elektro- und Elektronik-Geräten gebracht werden. Durch die Sicherstellung der ordnungsgemäßen Entsorgung, tragen Sie dazu bei, negative Einflüsse auf Umwelt und Gesundheit zu vermeiden. Wenn Ihr Gerät einfach zu entfernende Batterien oder Akkus enthält, entsorgen Sie diese separat entsprechend der

lokalen Bestimmungen Ihres Wohnorts. Das Materialrecycling trägt zur Bewahrung natürlicher Rohstoffe bei. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich an das zuständige Amt Ihrer Stadt, Ihren lokalen Abfallbeseitigungsdienst oder den Händler, bei dem Sie dieses Produkt erworben haben. Für Länder außerhalb der EU: Möchten Sie dieses

Produkt entsorgen, wenden Sie sich an Ihre lokalen Behörden und erkundigen Sie sich über die ordnungsgemäße Art der Entsorgung.

Mit der Kamera verbinden

Verbinden Sie den LAN-Anschluss über das RJ45-Netzwerkkabel mit Ihrem Netzwerk; z. B. dem Router oder einem LAN-Switch, und schalten Sie dann die Kamera ein. Der Startvorgang dauert ca. eine Minute. Zur

Stromversorgung müssen Sie das mitgelieferte Netzteil verwenden, es sei denn, Ihr Kameramodell unterstützt PoE. In diesem Fall können Sie das RJ45-Kabel einfach mit einem PoE-fähigen Switch oder Injektor verbinden, um die Kamera mit Strom zu versorgen.

Standardmäßig sucht die Netzwerkkamera (oder der Videoserver) im Netzwerk nach einem DHCP-Server und bekommt automatisch eine IP Adresse zugewiesen. In den meisten Netzwerken dient ein Router als DHCP- Server.

Ein DHCP-Server in Ihrem Netzwerk vereinfacht die Installation enorm. Selbst Nutzer mit geringen TCP/IP-Netzwerkkenntnissen können eine Netzwerkkamera in wenigen Minuten installieren. Sollte kein DHCP-Server gefunden werden, wird die Kamera auf ihre Standard-IP-Adresse gesetzt: 192.168.1.221.

Auf Windows-Systemen empfiehlt sich die Nutzung der IP-Installer-Software zur Identifikation der Kamera im Netzwerk und ihrer Konfiguration.

Ist die Kamera einmal korrekt eingerichtet, kann einfach mit dem Internetbrowser des Computers auf sie zugegriffen werden. Der folgende Abschnitt beschreibt diesen Vorgang auf Windows, MacOS und Linux.

Windows XP, Vista und Windows 7/8

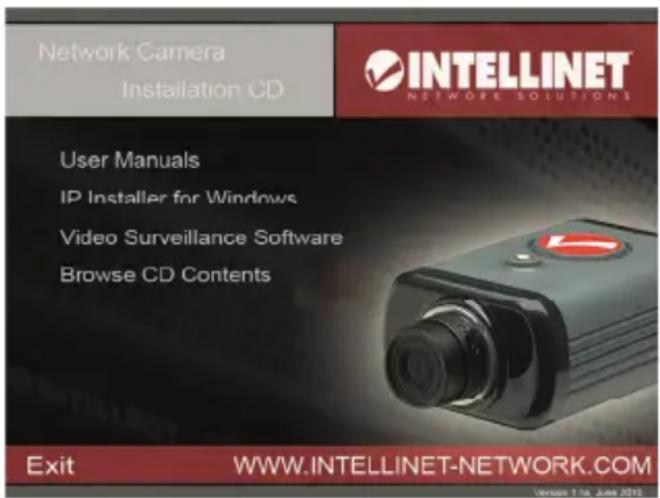

Legen Sie die Installations-CD in Ihr CD/DVD-Laufwerk ein. Nach einigen Augenblicken startet die CD automatisch und zeigt das rechts abgebildete Fenster an. Sollte dies nicht der Fall sein, durchsuchen Sie mit Ihrem Windows Explorer die CD nach der Datei autorun.exe, und starten Sie diese.

Das Handbuch der INTELLINET NETWORK SOLUTIONS Netzwerkkamera befindet sich in mehreren Sprachen auf der Installations-CD. Falls die Abbildungen im Handbuch nicht mit denen auf Ihrem Bildschirm übereinstimmen, empfehlen wir Ihnen das Handbuch der CD zu nutzen, da es möglicherweise aktueller ist, als die gedruckte Version.

2. IP Installer for Windows

Diese Software dient der Identifikation der Kamera im Netzwerk und ihrer Identifikation.

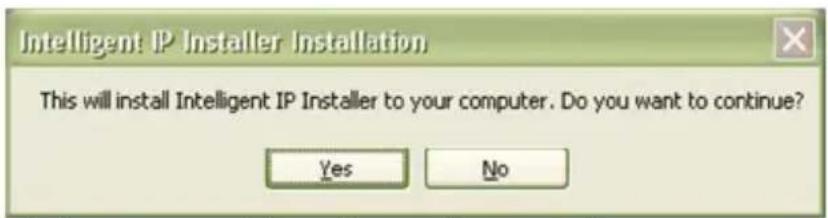

Klicken Sie auf "Yes", um die Installation zu starten.

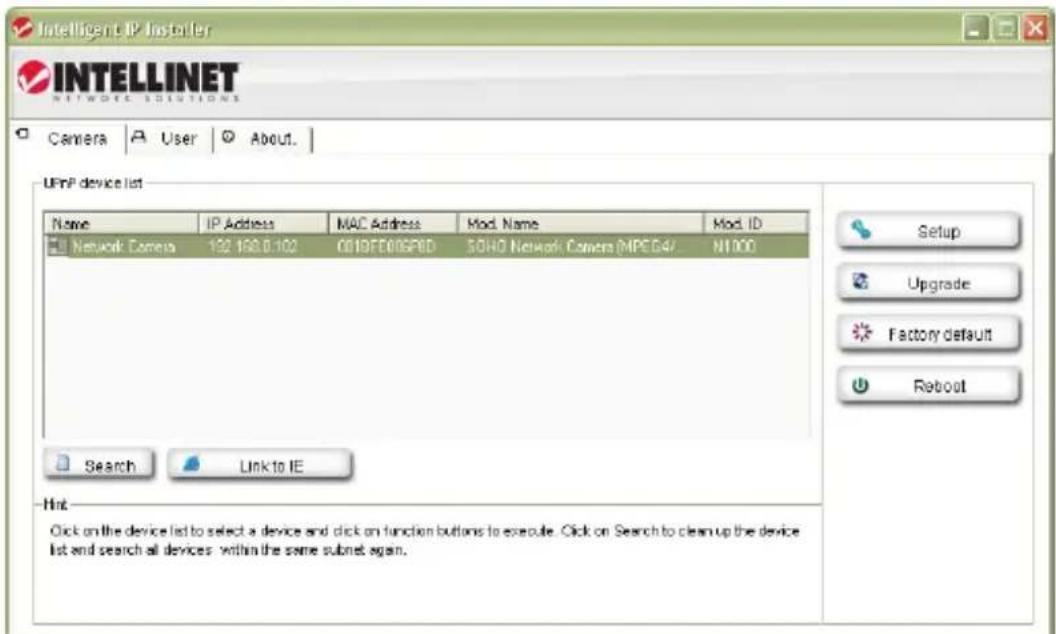

Bei Programmstart wird obiges Fenster eingeblendet. Die IP-Installer-Software listet alle Kameras auf, die in Ihrem Netzwerk gefunden werden konnten. Mit dieser Software können Sie Einstellungen ändern, die Firmware aktualisieren, auf die Werkseinstellungen der Kamera zurücksetzen und die Kamera neu starten. Hinweis: Es kann bis zu drei Minuten dauern, bis der IP Installer eine Kamera anzeigt, die gerade (neu)gestartet wurde.

Für genauere Hinweise zur Einrichtung der Kamera, lesen Sie bitte das Handbuch auf der Installations-CD.

1. Video Surveillance Software [Videoüberwachungssoftware] Um den 16-Kanal-NVR (Netzwerk-Videorekorder) zu nutzen, lesen Sie bitte das Handbuch auf der Installations-CD.

MacOS

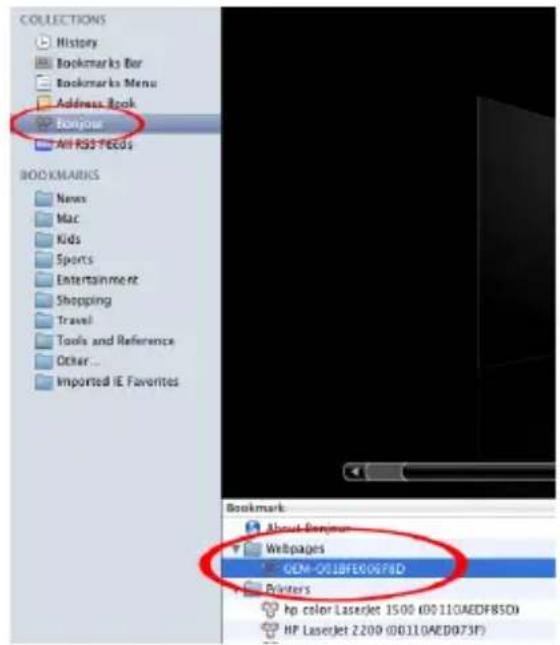

Für die Installation auf Apple-Systemen mit MacOS X wird die Installations-CD nicht benötigt. Die INTELLINET NETWORK SOLUTIONS Netzwerkkamera unterstützt Apples „Bonjour“-Dienst. Öffnen Sie den Safari-Browser und dort die Favoritenleiste, wo Sie die Bonjour-Verknüpfung finden.

COLLECTIONS History Bookmarks Bar Bookmarks Menu Address Book Bonjour All RSD ITEMS BOOKMARKS News Mac Kids Sports Entertainment Shopping Travel Tools and Reference Other... Imported IE Favorites Bookmark: About Benjamin Webpages QEM-Q018FE00678D Printers hp color Laserjet 1500 (00110AEDF850) HP Laserjet 2200 (00110AED073F)

Die Netzwerkkamera wird in der Kategorie Webseiten angezeigt. Zur Verbindung mit der Kamera, doppelklicken Sie einfach auf den eingekreisten Link. Safari verbindet sich dann mit der Kamera und Sie erhalten evtl. folgende Meldung:

„Applet von „xxxxx“ fordert uneingeschränkten Zugriff auf Ihren Computer“.

Klicken Sie auf „Zulassen“ worauf Ihnen das Live-Bild der Kamera wenige Augenblicke später angezeigt wird.

Für genauere Hinweise zur Einrichtung der Kamera, lesen Sie bitte das Handbuch auf der Installations-CD.

Linux

Für die Installation auf Linux-Systemen wird keine spezielle Software benötigt. Die Netzwerkkamera ist kompatibel zu Internetbrowsern wie Firefox und Konqueror.

Für die erste Installation müssen Sie die IP-Adresse der Kamera einrichten. Standardmäßig erhält die Kamera ihre IP-Adresse von einem DHCP-Server im Netzwerk (z. B. einem Router). Sie können auf die Kamera zugreifen, nachdem Sie die IP-Adresse der Kamera aus dem „DHCP Client Log“ des DHCP-Servers erhalten haben. Alternativ können Sie auch Bonjour (mDNSResponder) benutzen, das ebenfalls für Linux verfügbar ist.

Sollte sich in Ihrem Netzwerk kein DHCP-Server befinden, erhält die Kamera standardmäßig die IP-Adresse 192.168.1.221. Um auf die Kamera zugreifen zu können, müssen Sie die IP -Einstellungen Ihres Systems manuell anpassen. Stellen Sie die IP-Adresse so ein, dass Sie sich im Adressbereich von 192.168.1.xxx (wobei xxx nicht 221 sein darf) befinden. Öffnen Sie danach Ihren Browser und verbinden Sie sich mit der Adresse http://192.168.1.221. Melden Sie sich auf der Kamera an und klicken Sie auf "Settings" [Einstellungen], um das Administratormenü zu öffnen. Weitere Informationen zu den Einstellungen finden Sie im Kapitel 5.2. des Handbuchs.

Hardware-Installation und weitere Informationen

Für weitere Informationen zu Installation, Konfigurierung und Funktionen der Kamera oder dem Netzwerk-Videoserver, lesen Sie bitte das Handbuch auf der INTELLINET Installations-CD.

ESPAÑOL

Deutsch Garantieinformationen finden Sie hier unter www.intellinet-network.com/warranty.
