BEDIENUNGSANLEITUNG SCHTB20 PANASONIC

Heimkino-Audiosystem

SC-HTB20EG-VQT4E53_ger.book 1 ページ２０１２年３月１日　木曜日　午前８時５８分2 VQT4E53Wir möchten Ihnen für den Kauf dieses Produkts danken.Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Vorsichtsmaßnahmen

Gerät ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:jSetzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.jStellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.jAusschliesslich das empfohlene Zubehör verwenden.jEntfernen Sie die Abdeckungen nicht.jReparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. Netzkabel ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:jGewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.jFügen Sie den Netzstecker vollständig in die Steckdose ein.jZiehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. j Fassen Sie den Stecker nicht mit nassen Händen an. jFassen Sie den Stecker beim Herausziehen an seinem Korpus an.jVerwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.≥ Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn Störungen auftreten. Knopfzelle (Lithium-Batterie) ≥ Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 xC erhitzen oder in ein Feuer werfen. ≥ Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen. Gerät ≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.≥ Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt. Aufstellung ≥ Stellen Sie dieses Gerät auf eine ebene Oberfläche.≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: j Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.jAchten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.jSetzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus. Knopfzelle (Lithium-Batterie) ≥ Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.≥ Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.≥ Mit richtiger Ausrichtung der Pole einlegen. ≥ Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.jEntfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf. ≥ Niemals starker Hitze oder offenem Feuer aussetzen. ≥ Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

WARNUNG ACHTUNG SC-HTB20EG-VQT4E53_ger.book 2 ページ２０１２年３月１日　木曜日　午前８時５８分3

Vorsichtsmaßnahmen VQT4E53

DEUTSCH Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten

bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien

nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung

bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/

96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie

dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen

auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls

durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter

Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen

Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die

Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung

dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie

sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche

Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden

oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet

werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die

betreffende Chemikalie erlassen wurde.

In Lizenz von Dolby Laboratories gefertigt.Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt mit Lizenz unter US-Patent Nos: 5,956,674; 5,974,380; 6,487,535 & weitere amerikanische sowie weltweite Patente

ergangen & schwebend. DTS, das Symbol, & DTS sowie das Symbol zusammen sind eingetragene Warenzeichen & DTS Digital

HDMI, das HDMI-Logo und “High-Definition Multimedia Interface” sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

SC-HTB20EG-VQT4E53_ger.book 3 ページ２０１２年３月１日　木曜日　午前８時５８分4 VQT4E53 Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

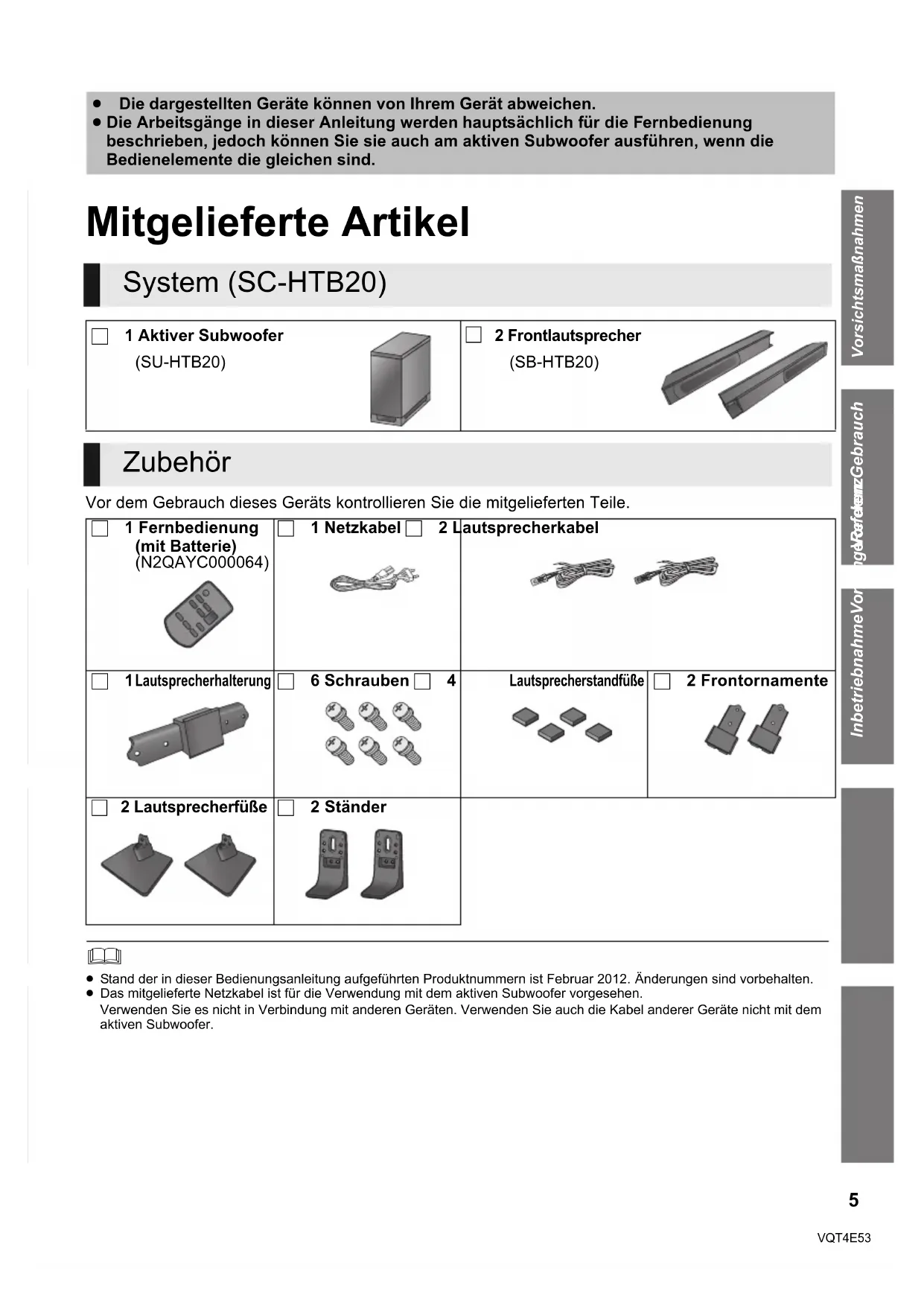

Mitgelieferte Artikel 5

Anordnung der Bedienelemente 6

Pflege des Geräts 7

Schritt 1 Auswahl der Anordnung 8

Lautsprechersystem 9

Schritt 2 Zusammenbau der Lautsprecher 10

Beim Anbringen der Lautsprecher an einer Wand 10

Beim Aufstellen der Lautsprecher auf einem Tisch 13

Maßnahmen, um ein Umfallen des Lautsprechers zu vermeiden 16

Schritt 3 Anschlüsse 18

Standard-Anschluss 18

Anschluss an andere Geräte 19

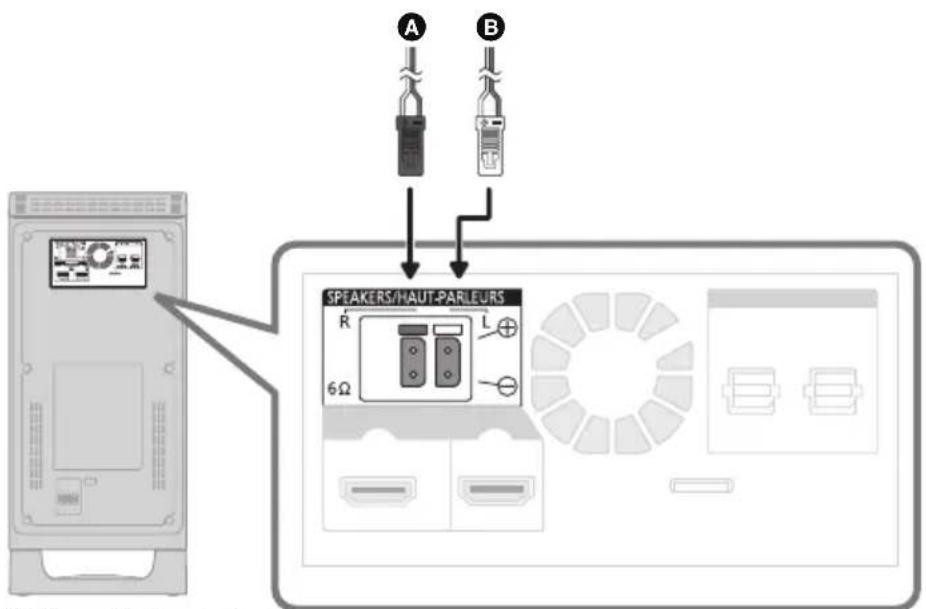

Anschluss des Lautsprecherkabels 20

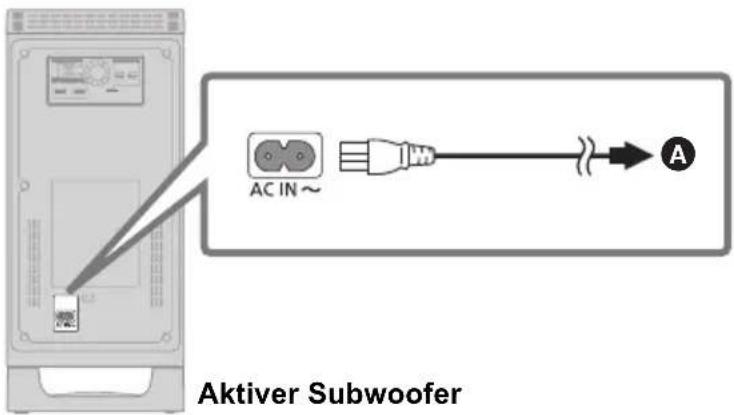

Netzkabelanschluss 20

Gebrauch des Geräts 21

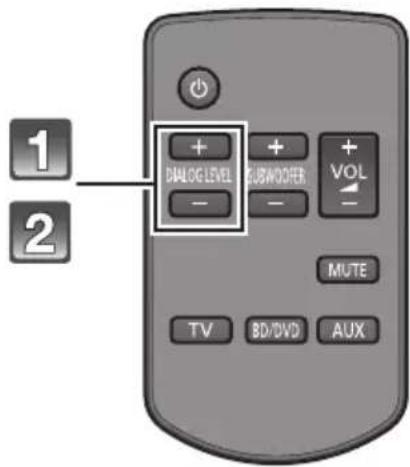

Zur Anpassung der Dialogeffektstufe 22

Verknüpfter Betrieb mit dem Fernseher

Weitere Vorgänge 25

Fehlerbeseitigung 26

Aufleuchten der Anzeigen 28

Technische Daten 29

SC-HTB20EG-VQT4E53_ger.book 4 ページ２０１２年３月１日　木曜日　午前８時５８分5

Vor dem Gebrauch Vorsichtsmaßnahmen InbetriebnahmeVorgängeReferenz VQT4E53Vor dem Gebrauch Mitgelieferte Artikel Vor dem Gebrauch dieses Geräts kontrollieren Sie die mitgelieferten Teile. 

≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Februar 2012. Änderungen sind vorbehalten.

≥ Das mitgelieferte Netzkabel ist für die Verwendung mit dem aktiven Subwoofer vorgesehen. Verwenden Sie es nicht in Verbindung mit anderen Geräten. Verwenden Sie auch die Kabel anderer Geräte nicht mit dem aktiven Subwoofer.≥ Die dargestellten Geräte können von Ihrem Gerät abweichen. ≥ Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind. System (SC-HTB20) ∏ 1 Aktiver Subwoofer(SU-HTB20) ∏ 2 Frontlautsprecher(SB-HTB20) Zubehör ∏ 1 Fernbedienung(mit Batterie)(N2QAYC000064)∏ 1 Netzkabel ∏ 2 Lautsprecherkabel∏ 1Lautsprecherhalterung∏ 6 Schrauben ∏ 4Lautsprecherstandfüße∏ 2 Frontornamente ∏ 2 Lautsprecherfüße∏ 2 Ständer SC-HTB20EG-VQT4E53_ger.book 5 ページ２０１２年３月１日　木曜日　午前８時５８分6 VQT4E53 Anordnung der Bedienelemente

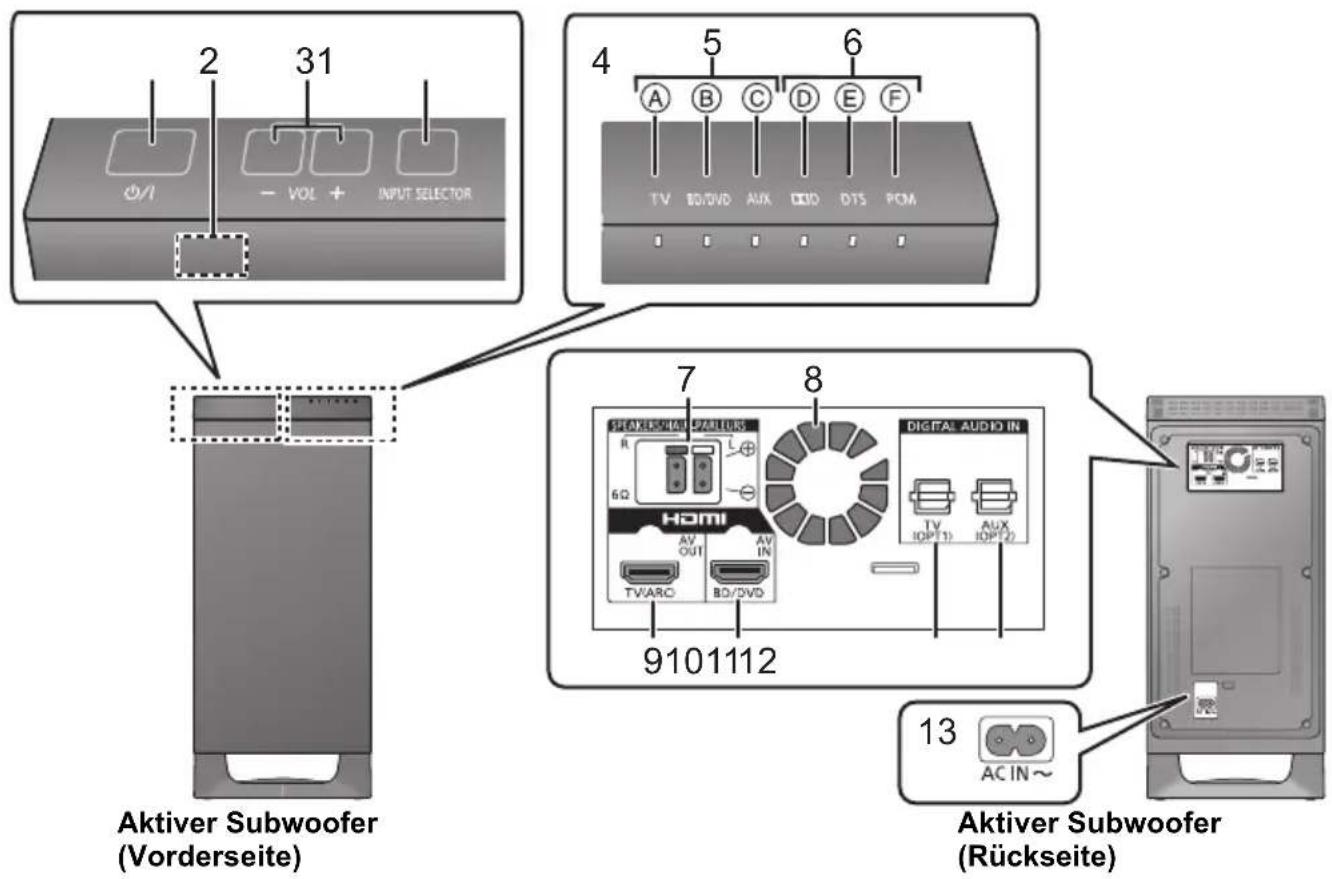

1 Bereitschafts-/Ein-Schalter (Í/I)

Drücken Sie diese Taste, um das Gerät ein-

oder in den Stand-by-Modus zu schalten.

Auch im Stand-by-Modus verbraucht das

Gerät eine geringe Menge Strom.

2 Fernbedienungssensor (> 9)

3 Einstellen der Lautstärke der Lautsprecher

4 Auswahl der Eingangsquelle

^----------------------------------}

5 Anzeigen zur Eingangswahl

Leuchtet grün, wenn der Fernseher die

Leuchtet gelb, wenn das mit dem

BD/DVD-Anschluss verbundene Gerät

Leuchtet gelb, wenn das mit dem AUX-

Anschluss verbundene Gerät die

6 Anzeigen für das Audioformat

Leuchtet, wenn Dolby

aktuelle Audioformat ist

Leuchtet, wenn DTS das aktuelle

Leuchtet, wenn PCM (2ch, Multi-Kanal)

das aktuelle Audioformat ist

7 Lautsprecheranschlüsse (> 20)

9 Anschluss HDMI OUT (ARC-kompatibel)

§ Die Anzeigen blinken auch unter verschiedenen Bedingungen (> 28)

SC-HTB20EG-VQT4E53_ger.book 6 ページ２０１２年３月１日　木曜日　午前８時５８分Vor dem Gebrauch 7 VQT4E531 Gerät ein- oder ausschalten (> 21)2 Passen Sie die Dialogeffektstufe an (> 22)3 Wählen Sie den TV als Quelle (> 21)4 Wählen Sie BD/DVD als Quelle (> 21)5 Stellen Sie die Ausgabeleistung des aktiven Subwoofer ein (Bässe) (> 21)6 Stellen Sie die Lautstärke der Lautsprecher ein (> 21)7 Stummschalten (> 21)8 Wählen Sie AUX als Quelle (> 21) Pflege des Geräts

∫ Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch

≥ Wenn das Gerät sehr verschmutzt ist, wringen Sie ein in Wasser angefeuchtetes Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es dann mit einem trockenen Tuch ab. ≥ Verwenden Sie zum Reinigen dieses Gerätes ein feinfaseriges Gewebe. Verwenden Sie keine Zellstofftaschentücher oder anderes nicht reißfestes Material. Fasern können in der Lautsprecherabdeckung hängen bleiben. ≥ Verwenden Sie zum Reinigen dieses Geräts auf keinen Fall Alkohol, Lackverdünner oder Benzin.

≥ Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch. Fernbedienung

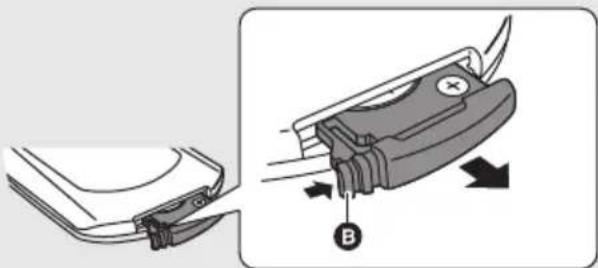

Entfernen Sie vor dem Gebrauch die Trennfolie A. ∫ Austauschen einer Knopfbatterie 1 Ziehen Sie das Batteriefach heraus, während Sie die Verriegelung B gedrückt halten.2 Legen Sie die Knopfbatterie so ein, dass das Kennzeichen (i) nach oben zeigt und schieben Sie das Batteriefach wieder ein. ≥ Verwenden Sie bei einem Austausch der Batterie:CR2025 (Lithium-Batterie)≥ Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden. SC-HTB20EG-VQT4E53_ger.book 7 ページ２０１２年３月１日　木曜日　午前８時５８分8 VQT4E53Inbetriebnah me Schritt 1 Auswahl der Anordnung

≥ Wählen Sie eine für Sie passende Aufstellungsmethode.

Beim Anbringen der Lautsprecher an einer Wand

Beim Aufstellen der Lautsprecher auf einem Tisch

Positionieren Sie die

Lautsprecher mit Hilfe der

Lautsprecherfüße auf

Lautsprecher mit den

9 VQT4E53 ≥ Verwenden Sie einen Schraubendreher (i) zur Montage der Lautsprecher.

Halten Sie die Lautsprecher nicht mit einer Hand, um Verletzungen beim Herunterfallen der Lautsprecher während des Tragens zu vermeiden.

∫ Beim Umsetzen des aktiven Subwoofer

≥ Positionieren Sie den aktiven Subwoofer waagerecht, so dass die Deckplatte nach oben gerichtet ist.

≥ Wenn Sie den aktiven Subwoofer und die Lautsprecher zu nahe zu Wänden und Ecken aufstellen, können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab. ≥ Schalten Sie den Fernseher für etwa 30 Minuten aus, wenn ungewöhnliche Farben auf Ihrem Fernseher auftreten. Sollte die Störung andauern, müssen die Lautsprecher weiter vom Fernseher entfernt werden. ≥

Halten Sie magnetische Gegenstände fern. Magnetkarten, Uhren, usw. können beschädigt werden, wenn sie zu nahe zum System positioniert werden.

Der aktive Subwoofer und die zugehörigen Lautsprecher dürfen nur, wie in dieser Anleitung angegeben, benutzt werden. Anderenfalls kann es zu

einer Beschädigung des Verstärkers und / oder der Lautsprecher kommen, was zu eine Brandgefahr birgt. Wenden Sie sich an einen Fachmann

des Kundendienstes, wenn es zu einer Beschädigung gekommen ist oder Sie eine plötzliche Veränderung der Leistung feststellen.

Versuchen Sie nicht, die Lautsprecher an einer Wand mit anderen Methoden als den in diesem Handbuch beschriebenen anzubringen.

∫ Bei der Anbringung der Lautsprecher an einer Wand

Die Wand oder der Pfeiler, an denen die Lautsprecher angebracht werden, sollten eine Tragkraft von 33 kg je Schraube aufweisen. Zur Abstimmung mit einem Fachbaubetrieb wird geraten, wenn die Lautsprecher an einer Wand angebracht werden. Eine falsche Montage kann die Wand und die Lautsprecher beschädigen, sowie zu Körperverletzungen führen. ∫ Bei Positionierung der Lautsprecher vor den Fernseher

Die Lautsprecher blockieren oder überschneiden sich unter Umständen mit den verschiedenen Sensoren des Fernsehers (C.A.T.S.-Sensor

(Contrast Automatic Tracking System), Sensor der Fernbedienung usw.) sowie den Sendern für 3D-Brillen bei einem zu 3D kompatiblen Fernseher. ≥ Bei Verwendung der Ständer Bewegen Sie die Lautsprecher weiter vom Fernseher weg. Versuchen Sie, wenn der Fernseher noch immer nicht funktioniert, die Halterungen zu entfernen. ≥ Ohne Verwendung der StänderBewegen Sie die Lautsprecher weiter vom Fernseher weg. Versuchen Sie, wenn der Fernseher noch immer nicht funktioniert, sie neben dem Fernseher (> 8) zu benutzen. Aktiver Subwoofer

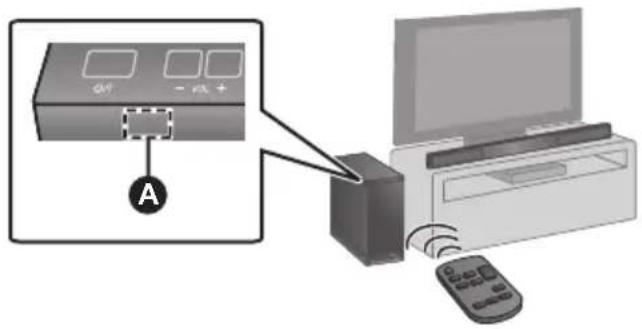

Der Sensor für das Signal der Fernbedienung befindet sich am aktiven Subwoofer. ≥ Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.B Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.Die inneren Teile (Lautsprechersystem) könnten beschädigt werden.C Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofer an.

A A Fernbedienungssensor≥ Reichweite der FernbedienungEntfernung: Innerhalb von etwa 7 m direkt auf die VorderseiteWinkel: Etwa 30 o von links und rechts

B C SC-HTB20EG-VQT4E53_ger.book 9 ページ２０１２年３月１日　木曜日　午前８時５８分10 VQT4E53 Schritt 2 Zusammenbau der Lautsprecher

≥ Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden. ≥ Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch. Bringen Sie die Markierung L/R A am Lautsprecher mit der Markierung

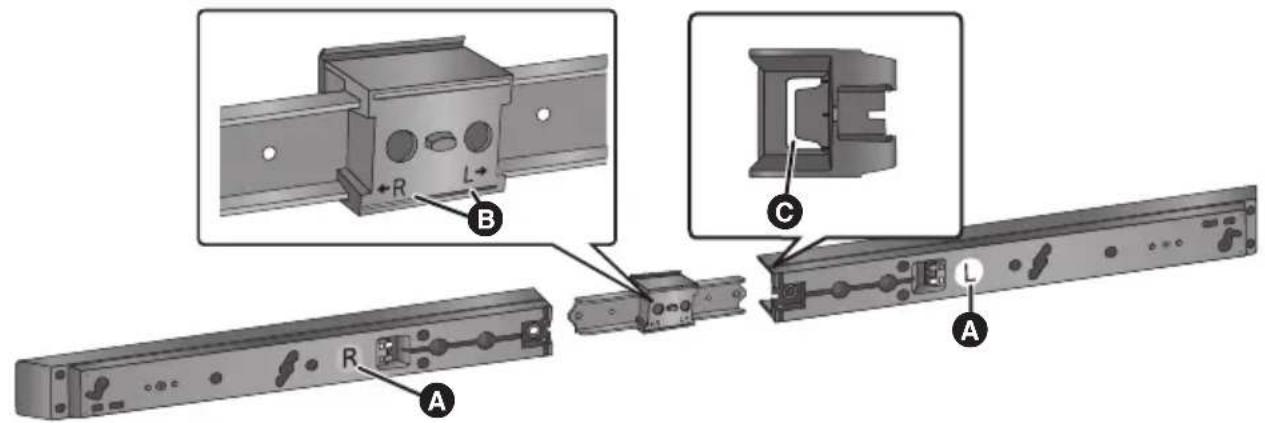

L/R B am Lautsprecherhalter in Übereinstimmung. Fügen Sie dann den

Metallteil der Lautsprecherhalterung vollständig in C ein.

≥ Schließen Sie den linken Lautsprecher nicht an der rechten Lautsprecherhalterung oder umgekehrt an. Achten Sie darauf, die Ausrichtung der Lautsprecher mit dem Etikett auf der Rückseite des Lautsprechers zu vergleichen. Befestigen Sie die Lautsprecher mit den Schrauben an die Lautsprecherverbindung.

≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

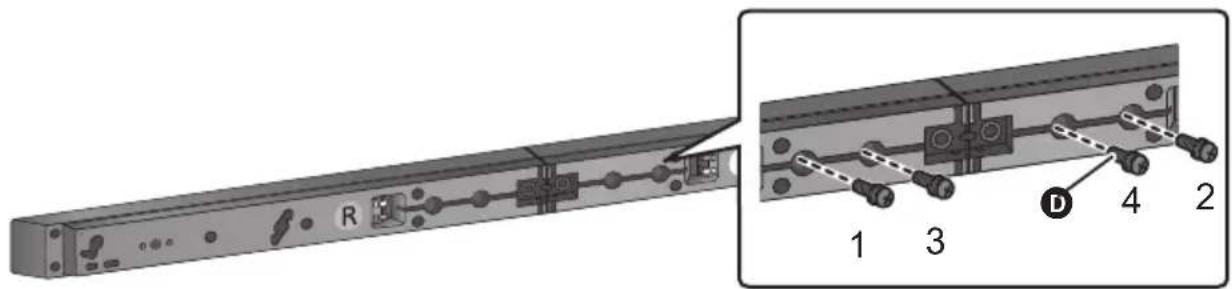

Beim Anbringen der Lautsprecher an einer Wand

Positionieren Sie die Lautsprecher in der

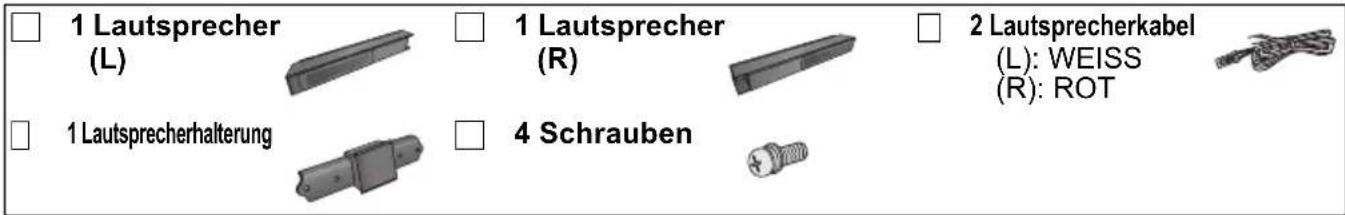

Waagerechten ∏ 1 Lautsprecher (L) ∏ 1 Lautsprecher (R)

∏ 2 Lautsprecherkabel(L): WEISS(R): ROT ∏ 1 Lautsprecherhalterung∏ 4 SchraubenA Markierung L/R auf dem Etikett des LautsprechersB Markierung L/R an der Lautsprecherhalterung C

“” geformter SchlitzD Schraube≥ Fügen Sie die Schrauben unbedingt in der Abbildung angegebenen Reihenfolge ein.

SC-HTB20EG-VQT4E53_ger.book 10 ページ２０１２年３月１日　木曜日　午前８時５８分Inbetriebnahme

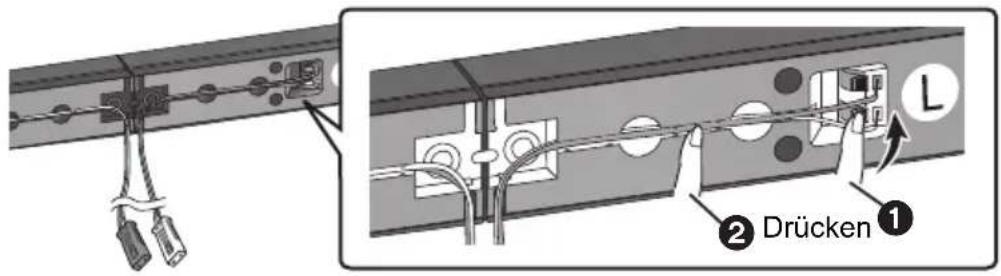

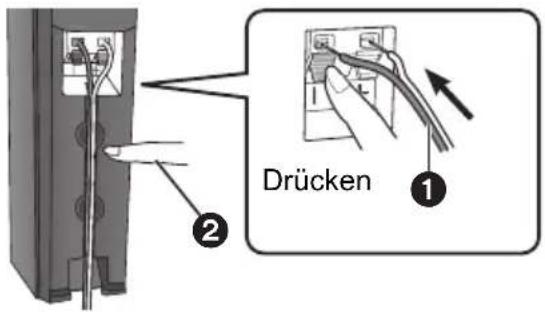

11 VQT4E53 Schließen Sie die Lautsprecherkabel an.

≥ Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird. ≥ Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.

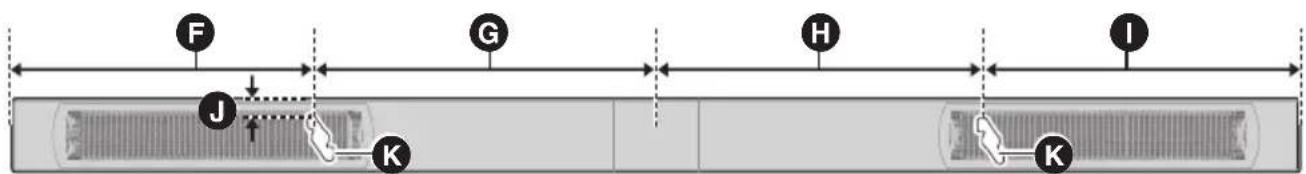

Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die

≥ Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.

≥ Lassen Sie mindestens 20 mm Freiraum auf jeder Seite des Lautsprechers, damit ausreichend Platz zum Einsetzen des Lautsprechers vorhanden ist. ≥ Achten Sie darauf, dass die Befestigungsstelle der Schraube sowie die Schraube selbst eine Tragfähigkeit von über 33 kg besitzen muss. ≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

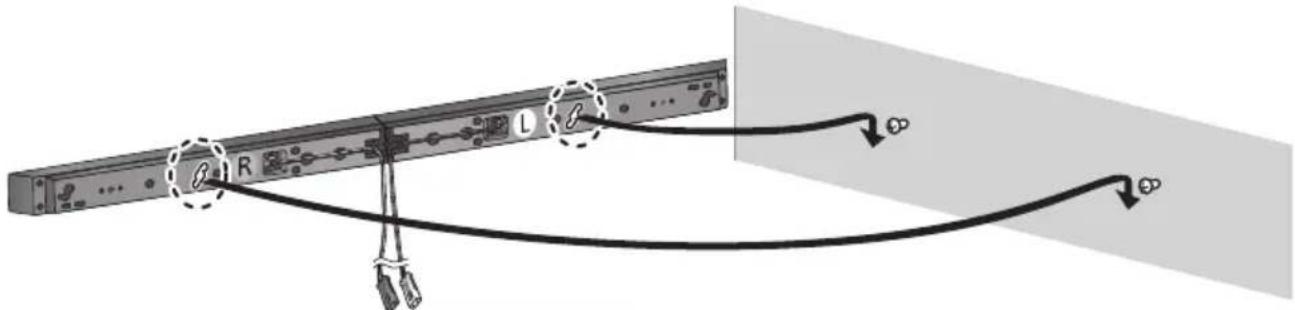

Lautsprecher mit der/den Schraube(n) sicher in die Öffnung(en) einpassen. 1 Führen Sie den Draht vollständig ein, während Sie den Hebel drücken.r: Weißs: Blaue Linie2 In die Rille drücken.A Mindestens 30 mmB ‰4,0 mm C ‰7,0 mm bis ‰9,4 mm D Wand oder SäuleE 5,5 mm bis 6,5 mmFrontansicht (halbtransparentes Bild) F 190,5 mm G 187 mm H 177 mm I 200,5 mm J 12,5 mm K Loch zur WandbefestigungSO SO NICHT≥ Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet. ≥ Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällt, wenn er nach links oder rechts bewegt wird.

Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.

Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

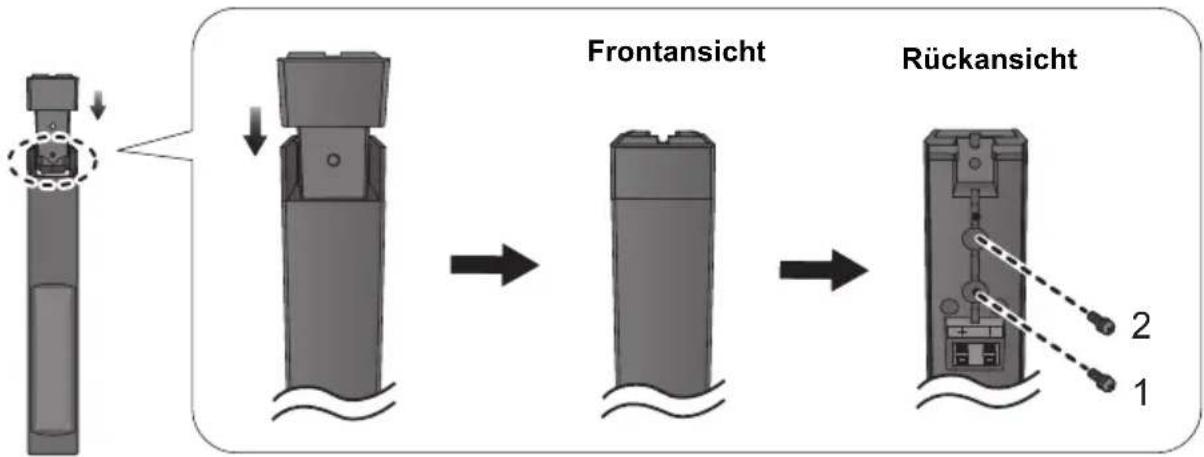

Bringen Sie die Frontornamente an.

≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern. ≥ Fügen Sie die Schrauben unbedingt in der Abbildung angegebenen Reihenfolge ein. Schließen Sie die Lautsprecherkabel an.

≥ Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.

≥ Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird. Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die

≥ Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.

Positionieren Sie die Lautsprecher in der

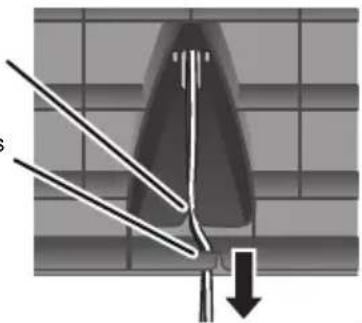

1 Führen Sie den Draht

vollständig ein, während Sie den

2 In die Rille drücken.

13 VQT4E53 Lautsprecher mit der/den Schraube(n) sicher in die Öffnung(en)

≥ Stellen Sie den Lautsprecher, der über das Lautsprecherkabel mit einem roten Anschluss verbunden ist, auf die rechte Seite des Betrachters und verbinden Sie ihn über das Lautsprecherkabel mit einem weißen Anschluss auf der linken Seite des Betrachters. ≥ Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden. ≥ Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch. Bauen Sie die Lautsprecher entsprechend der Schritte 1 bis 3 unter

“Positionieren Sie die Lautsprecher in der Waagerechten” (> 10)

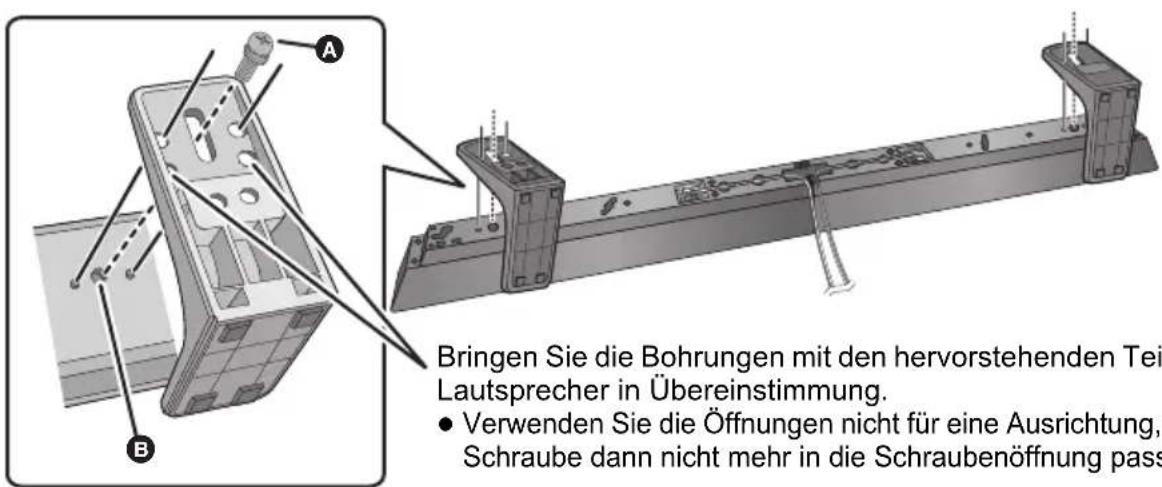

Positionieren Sie die Halterungen.

≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern. (Fortsetzung siehe nächste Seite)A Mindestens 30 mmB ‰4,0 mmC ‰7,0 mm bis ‰9,4 mmD Wand oder SäuleE 5,5 mm bis 6,5 mmF 46,5 mmG 24,5 mmSO SO NICHT≥ Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.≥ Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällt, wenn er nach links oder rechts bewegt wird. Beim Aufstellen der Lautsprecher auf einem Tisch

Anbringen der Lautsprecher mit den

Halterungen ∏ 1 Lautsprecher (L) ∏ 1 Lautsprecher (R)

∏ 2 Lautsprecherkabel(L): WEISS(R): ROT ∏ 1 Lautsprecherhalterung∏ 2 Ständer ∏ 6 Schrauben 

SC-HTB20EG-VQT4E53_ger.book 13 ページ２０１２年３月１日　木曜日　午前８時５８分14 VQT4E53 ≥ Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden. ≥ Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch. Bauen Sie die Lautsprecher entsprechend der Schritte 1 bis 3 unter

“Positionieren Sie die Lautsprecher in der Waagerechten” (

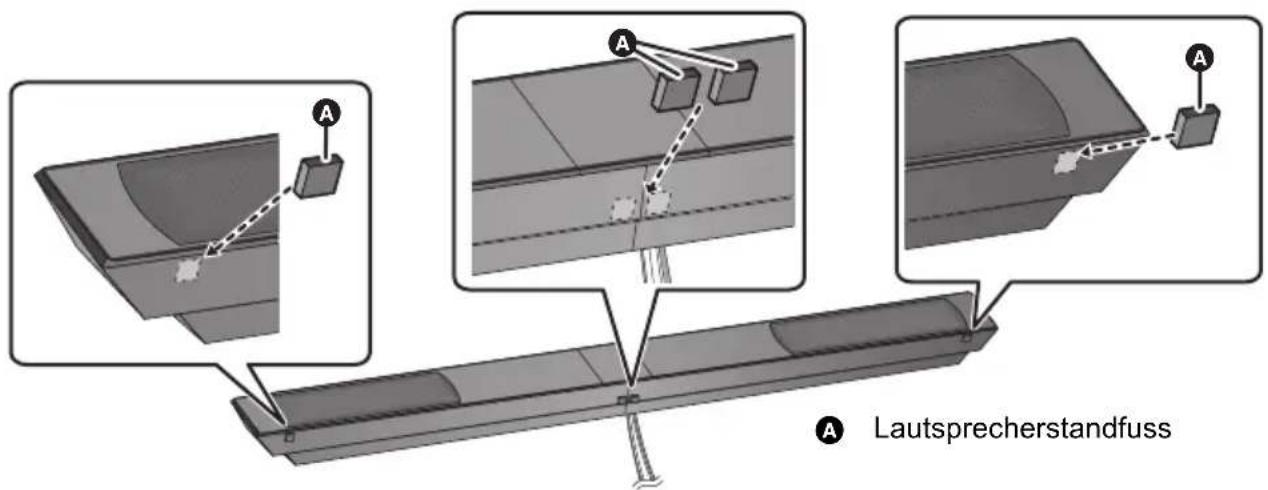

Bringen Sie die Lautsprecherfüße am Boden der Lautsprecher an.

≥ Bewahren Sie die Lautsprecherfüße für Kinder unzugänglich auf, um ein Verschlucken zu verhindern. A Schraube (mitgeliefert)B Schraubenbohrung Aufstellen der Lautsprecher mit den Füßen ∏ 1 Lautsprecher (L) ∏ 1 Lautsprecher (R)

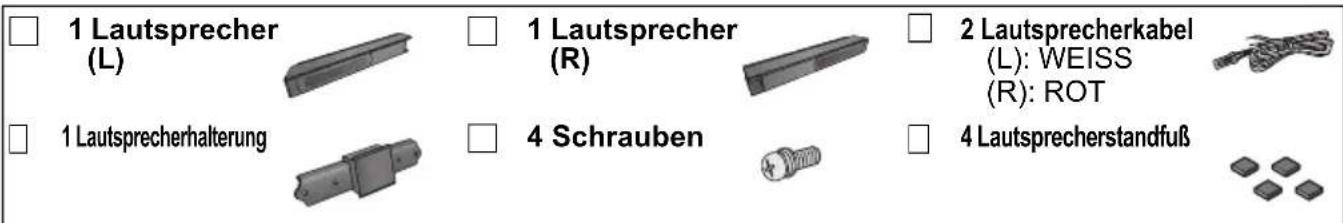

∏ 2 Lautsprecherkabel(L): WEISS(R): ROT ∏ 1 Lautsprecherhalterung∏ 4 Schrauben ∏ 4 Lautsprecherstandfuß

Bringen Sie die Bohrungen mit den hervorstehenden Teilen am Lautsprecher in Übereinstimmung. ≥ Verwenden Sie die Öffnungen nicht für eine Ausrichtung, da die Schraube dann nicht mehr in die Schraubenöffnung passt.

A Lautsprecherstandfuss

SC-HTB20EG-VQT4E53_ger.book 14 ページ２０１２年３月１日　木曜日　午前８時５８分Inbetriebnahme

15 VQT4E53 ≥ Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden. ≥ Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch. Bauen Sie die Lautsprecher auf, indem Sie die Schritte 1 von “Positionieren

Sie die Lautsprecher in der Senkrechten” (

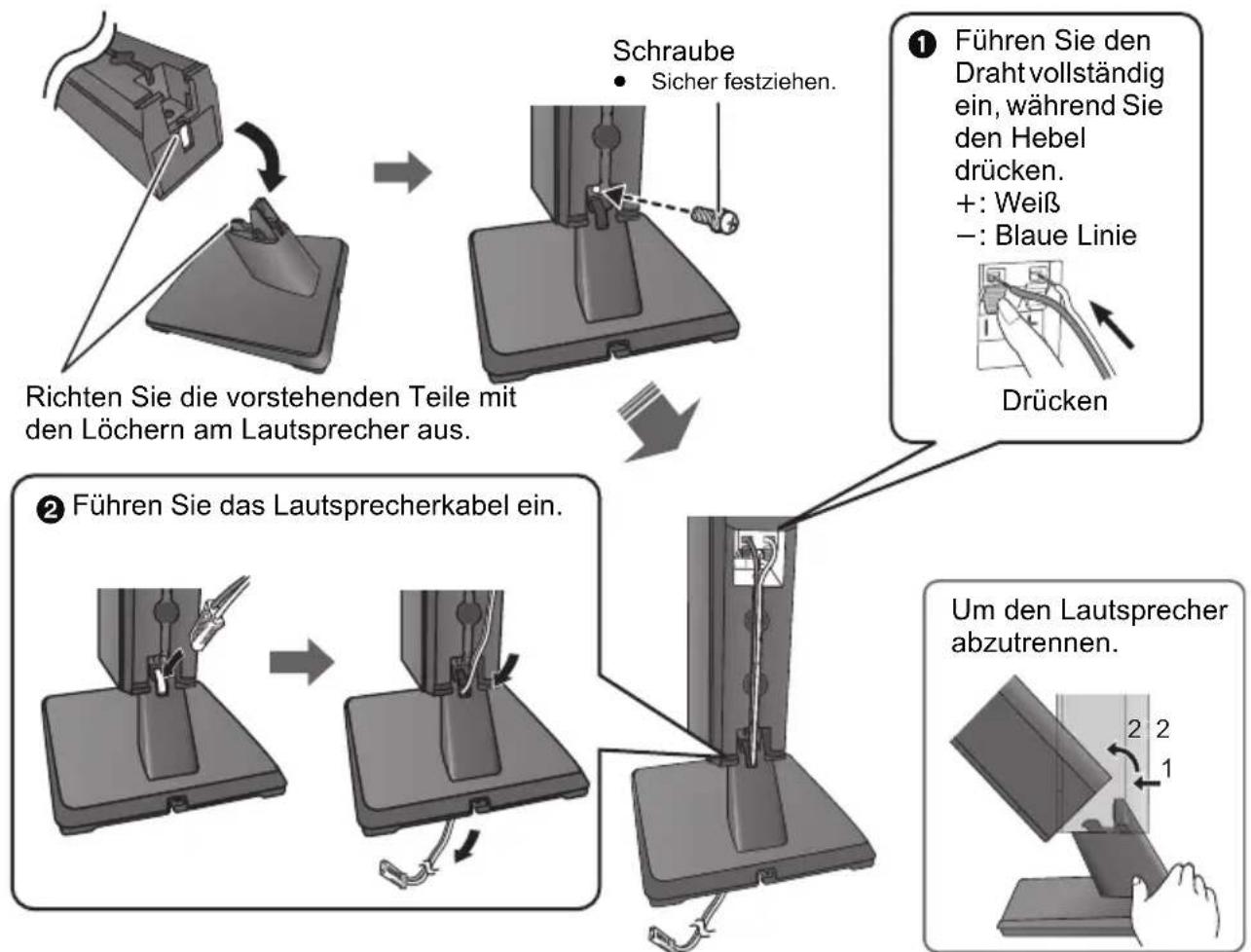

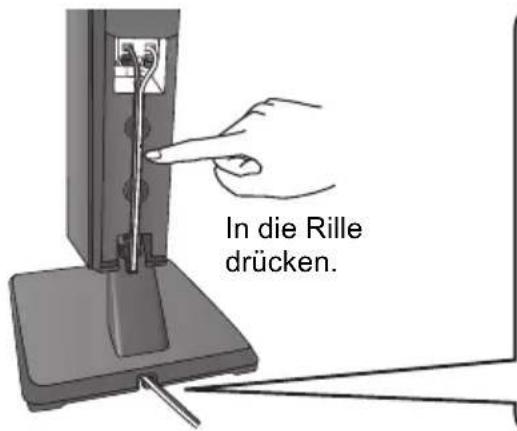

Bauen Sie die Lautsprecher auf.

≥ Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird. ≥ Führen Sie das Lautsprecherkabel unbedingt wie in der Abbildung gezeigt durch die Gewindebohrung.

≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

≥ Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird. (Fortsetzung siehe nächste Seite) Stellen Sie die Lautsprecher mit Hilfe der

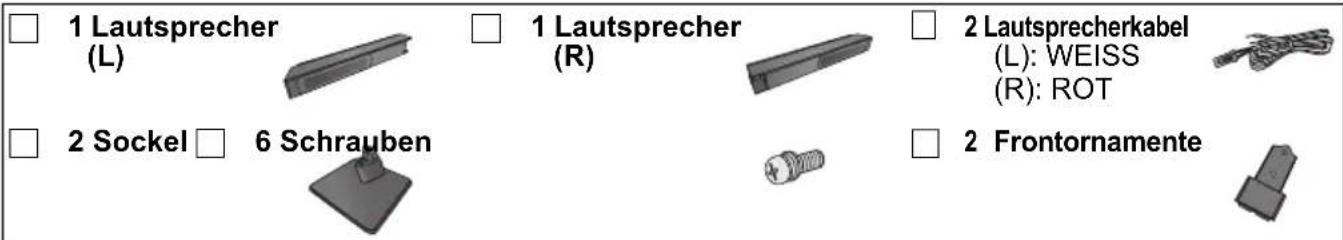

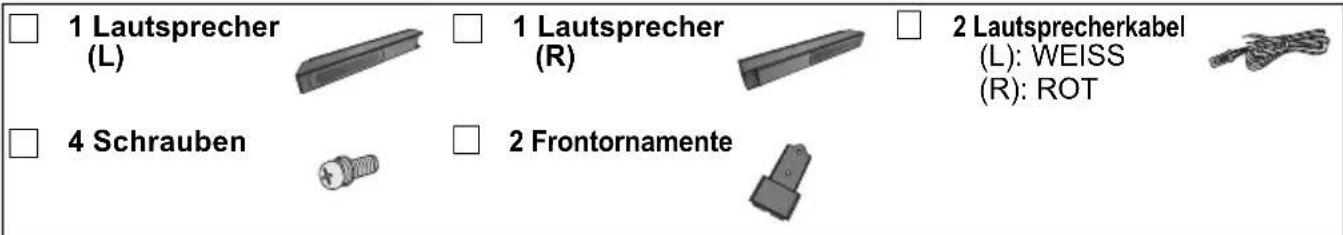

Lautsprecherfüße auf ∏ 1 Lautsprecher (L) ∏ 1 Lautsprecher (R)

∏ 2 Lautsprecherkabel(L): WEISS(R): ROT∏ 2 Sockel ∏ 6 Schrauben ∏

Schraube≥ Sicher festziehen.Richten Sie die vorstehenden Teile mit den Löchern am Lautsprecher aus.Führen Sie den Draht vollständig ein, während Sie den Hebel drücken.i: Weißj: Blaue LinieDrückenFühren Sie das Lautsprecherkabel ein.Um den Lautsprecher abzutrennen.

SC-HTB20EG-VQT4E53_ger.book 15 ページ２０１２年３月１日　木曜日　午前８時５８分16 VQT4E53 ≥

Stellen Sie den Lautsprecher, der über das Lautsprecherkabel mit einem roten Anschluss verbunden ist, auf die rechte Seite des

Betrachters und verbinden Sie ihn über das Lautsprecherkabel mit einem weißen Anschluss auf der linken Seite des Betrachters.

Um ein Herunterfallen der Lautsprecher zu vermeiden, wird geraten, die

Lautsprecher als zusätzliche Sicherheitsmaßnahme mit einer Sicherheitsschnur

an der Wand oder am Tisch zu befestigen (im Weiteren “Schnur”).

≥ Lassen Sie sich von einem qualifizierten Fachmann bezüglich des korrekten Vorgehens beraten, wenn Sie an eine Betonwand oder eine Oberfläche montieren möchten, die unter Umständen nicht tragfähig genug ist. (

> 11, 13). Eine unsachgemäße Anbringung kann zu Schäden an der Wand und an den Lautsprechern führen, sowie zu Personenschäden. ≥ Verwenden Sie ein Seil von weniger als ‰1,5 mm, das dafür ausgerichtet ist, ein Gewicht von über 10 kg zu tragen.

≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern. ≥ Prüfen Sie, ob der Schlupf der Schnur minimal ist. Maßnahmen, um ein Umfallen des Lautsprechers zu vermeiden

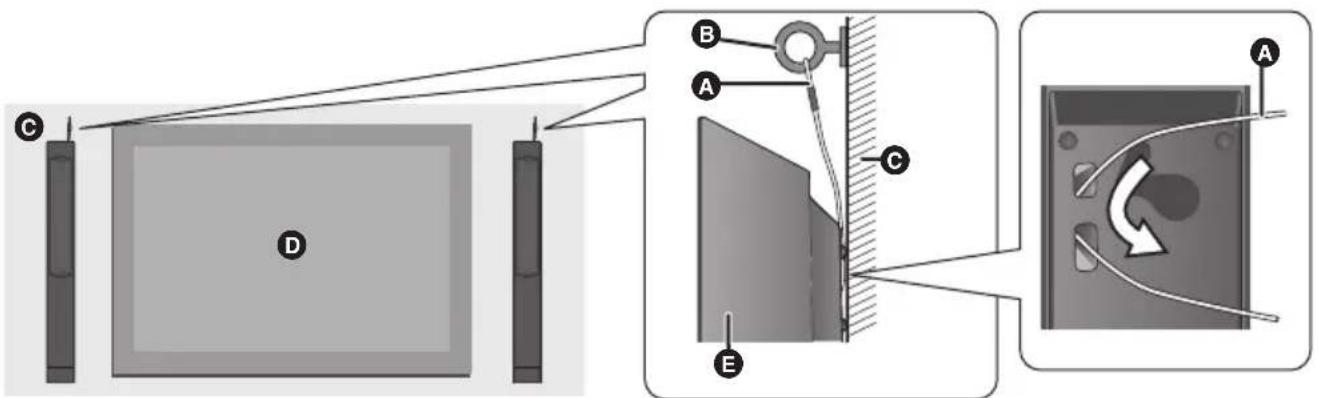

Beim Anbringen der Lautsprecher an einer Wand

Waagerechte Anordnung

Senkrechte Anordnung A Schnur (nicht im Lieferumfang enthalten)B Ösenschraube (nicht im Lieferumfang enthalten)C WandD Fernseher E Wand-Lautsprecher In die Rille drücken.Rückseite des LautsprecherfußesFühren Sie das Kabel gerade an der Linie entlang und schieben Sie es in die Nut.≥ Stellen Sie sicher, dass das Kabel unter das vorstehende Teil eingeführt wird.

A C C A B E A C C A B D E SC-HTB20EG-VQT4E53_ger.book 16 ページ２０１２年３月１日　木曜日　午前８時５８分Inbetriebnahme

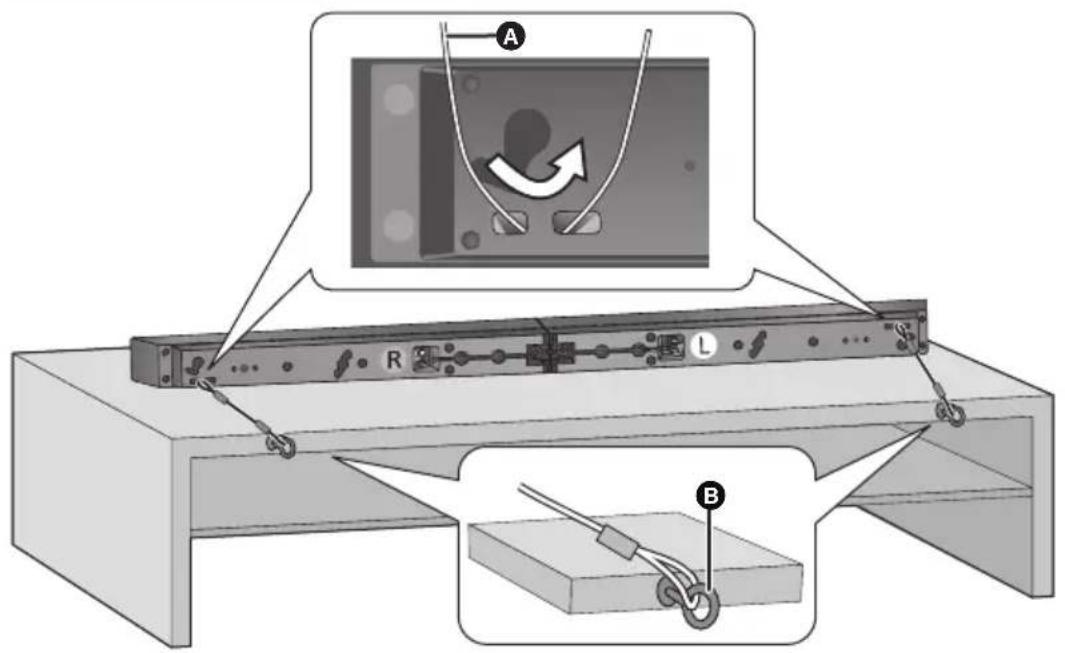

17 VQT4E53 Beim Aufstellen der Lautsprecher auf einem Tisch

Waagerechte Anordnung

Senkrechte Anordnung A Schnur (nicht im Lieferumfang enthalten)B Ösenschraube (nicht im Lieferumfang enthalten)≥ Je nach der Anordnung der Lautsprecher kann sich die Schraubposition der Schraube ändern.C WandD Ca. 150 mm

SC-HTB20EG-VQT4E53_ger.book 17 ページ２０１２年３月１日　木曜日　午前８時５８分18 VQT4E53 Schritt 3 Anschlüsse

≥ Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.∫ HDMIDer HDMI-Anschluss unterstützt VIERA Link “HDAVI Control” ( > 24), wenn er mit einem kompatiblen Panasonic Fernseher verwendet wird. ≥ Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel. Nicht HDMI-kompatible Kabel können nicht verwendet werden. Wir empfehlen, ein HDMI-Kabel von Panasonic zu verwenden.Empfohlene Bauteilanzahl (High Speed HDMI-Kabel): RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw. ∫ 3D-KompatibilitätKompatibel mit FULL HD 3D TV und Blu-ray Playern ≥

Dieses Gerät ist zur Weitergabe der 3D-Signale von einem 3D-kompatiblen Blu-ray Player an einen FULL HD 3D TV in der Lage.

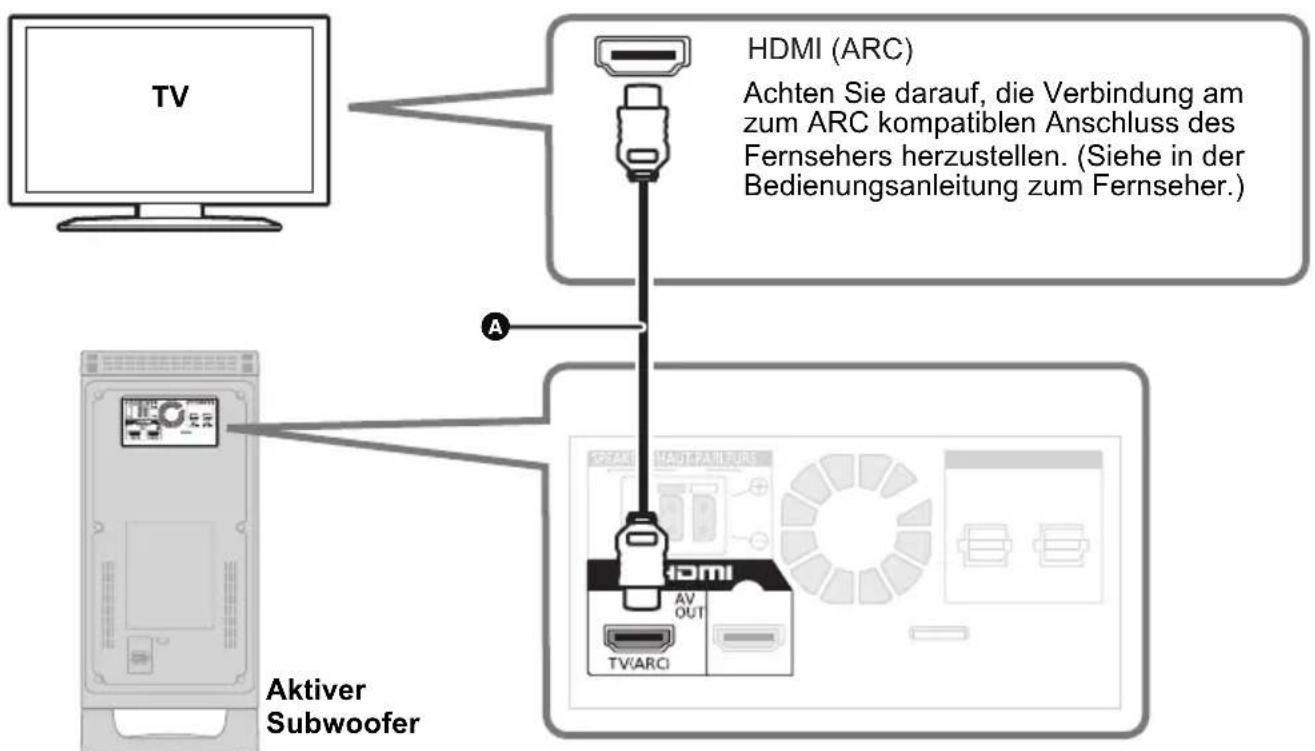

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit “HDMI (ARC)”

markiert ist. ∫ Was ist ARC?ARC ist eine Abkürzung für Audio Return Channel, auch als HDMI ARC bekannt. Sie bezieht sich auf eine der HDMI-Funktionen. Wenn Sie den aktiven Subwoofer mit dem mit “HDMI (ARC)” beschrifteten Anschluss verbinden, ist das optische digitale Audio-Kabel, das gewöhnlich zum Anhören des Tones vom Fernseher benutzt wird, nicht mehr erforderlich. Fernsehbilder und –ton können mit einem einzelnen HDMI-Kabel verfolgt werden. Stellen Sie den Anschluss her. A HDMI-Kabel (nicht im Lieferumfang enthalten) Standard-Anschluss Der Anschluss unterscheidet sich, je nach dem, ob der HDMI-Anschluss am Fernseher mit “HDMI (ARC)” markiert ist oder nicht. Markierung “HDMI (ARC)”: Anschluss ]A[

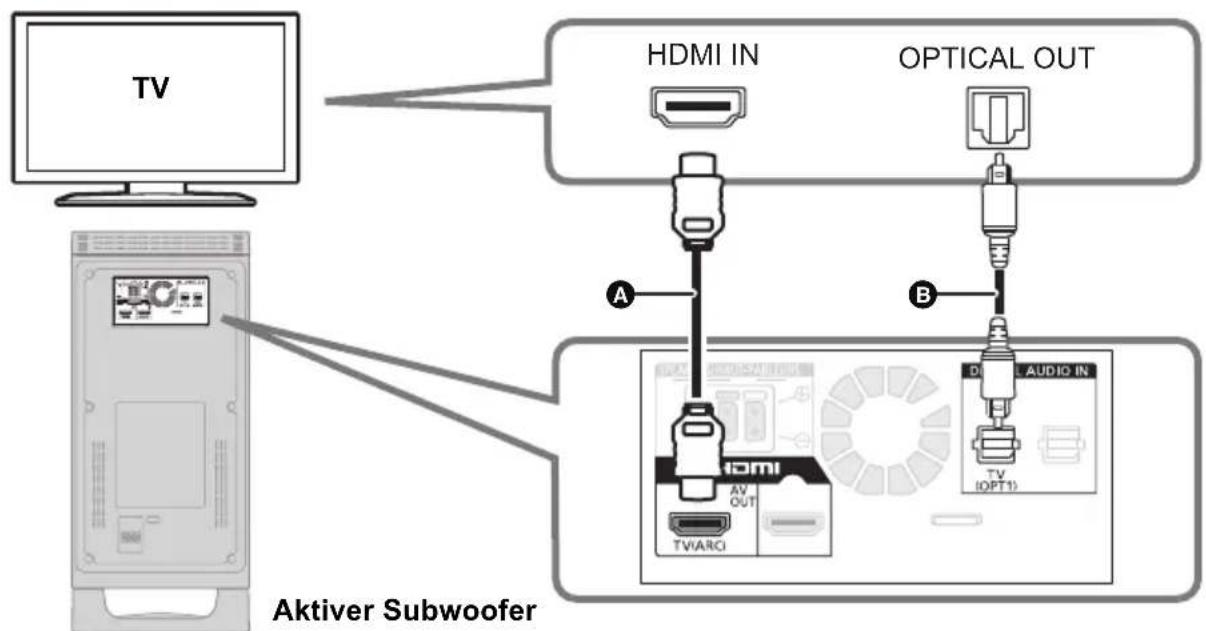

Keine Markierung mit “HDMI (ARC)”: Anschluss ]B[ (> 19)

[A] Markierung “HDMI (ARC)”

A TV Aktiver SubwooferAchten Sie darauf, die Verbindung am zum ARC kompatiblen Anschluss des Fernsehers herzustellen. (Siehe in der Bedienungsanleitung zum Fernseher.)

SC-HTB20EG-VQT4E53_ger.book 18 ページ２０１２年３月１日　木曜日　午前８時５８分Inbetriebnahme

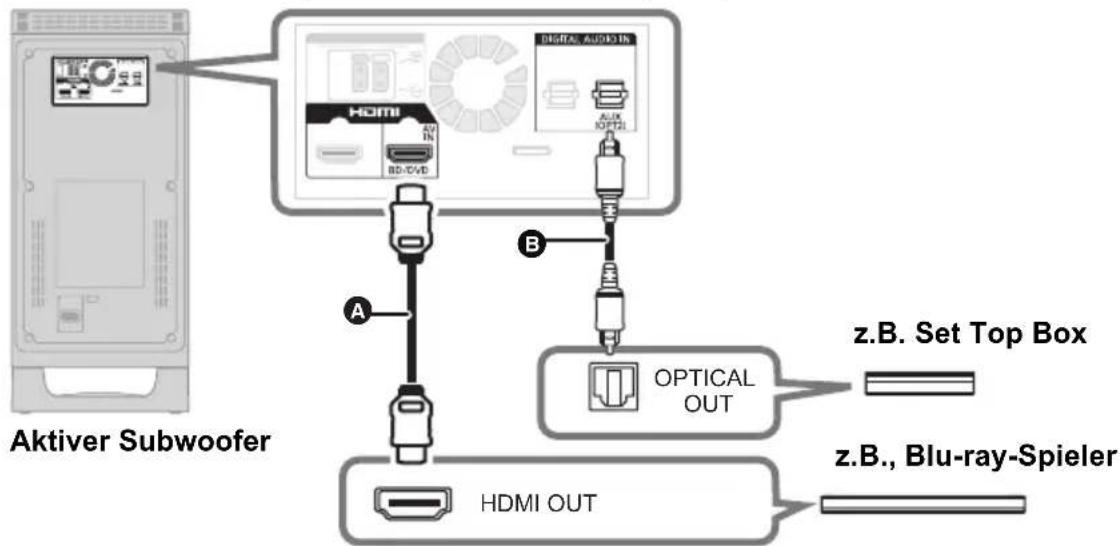

19 VQT4E53A HDMI-Kabel (nicht im Lieferumfang enthalten)B Optisches Digital-Audiokabel (nicht im Lieferumfang enthalten) Sie können das Audiosignal von dem angeschlossenen Blu-ray-Disk-Player, DVD-Player, der Set Top Box, usw. zu diesem System leiten. ≥ Informationen zum optimalen Video-Anschluss finden Sie in der Bedienungsanleitung der entsprechenden Set Top Box. Vorbereitung

≥ Schließen Sie das System an den Fernseher. (> 18) A HDMI-Kabel (nicht im Lieferumfang enthalten) B Optisches Digital-Audiokabel (nicht im Lieferumfang enthalten)

∫ HDMI-Standby-Signal Auch wenn sich dieses System im Standby-Modus befindet, wird das Audio- und/oder Videosignal des Geräts, das an den HDMI IN-Anschluss (BD/DVD) angeschlossen ist, an den an HDMI OUT (ARC) angeschlossenen TV gesendet (Der Ton wird nicht von diesem System wiedergegeben). [B] Keine Markierung mit “HDMI (ARC)”

HDMI INOPTICAL OUT AB TV Aktiver Subwoofer

Anschluss an andere Geräte

OPTICAL OUT HDMI OUT A B

z.B. Set Top Boxz.B., Blu-ray-SpielerAktiver Subwoofer

SC-HTB20EG-VQT4E53_ger.book 19 ページ２０１２年３月１日　木曜日　午前８時５８分20 VQT4E53 Achten Sie beim Anschließen darauf, dass die Farben übereinstimmen.

≥ Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

≥ Der aktive Subwoofer verbraucht eine geringe Menge Strom, auch wenn er sich im Standby-Modus

befindet (Ca. 0,12 W). Im Interesse der Energieeinsparung, ziehen Sie den Stecker aus der

Steckdose, wenn Sie das System für eine lange Zeit nicht verwenden.

Anschluss des Lautsprecherkabels

A ROT Frontlautsprecher (Rch)

B WEISS Frontlautsprecher (Lch)

A An eine Haushaltsnetzsteckdose

Dieses System ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen.

≥ Dieses System wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 2 Stunden kein Bedienvorgang ausgeführt wird. 

VQT4E53Vorgänge Gebrauch des Geräts

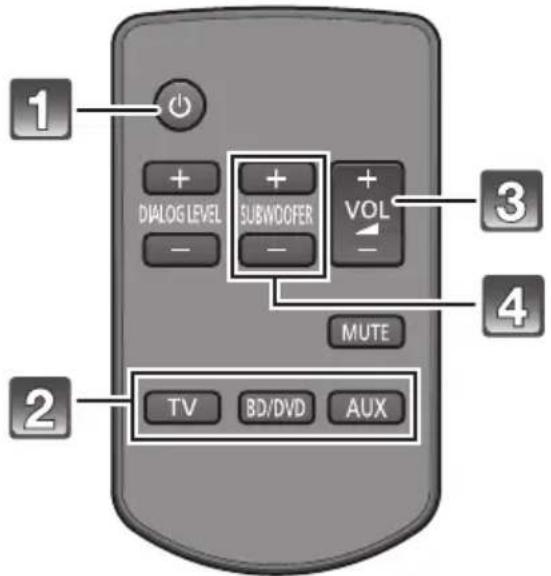

Vorbereitung ≥ Schalten Sie den Fernseher ein. Drücken Sie [Í] und schalten

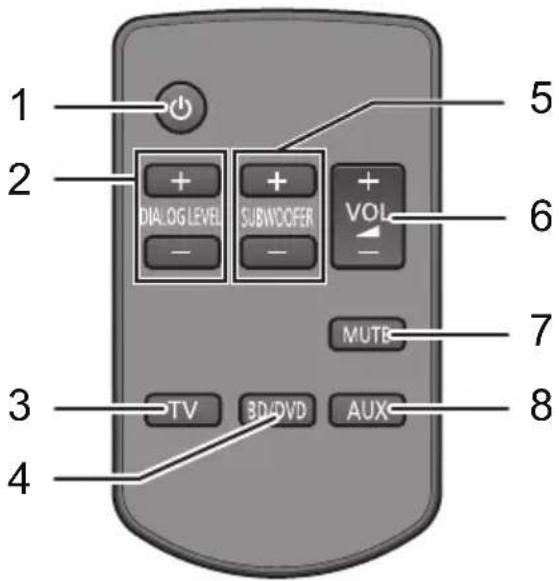

Wählen Sie die Quelle. (> 6) ≥ Diese Fernbedienung kann nicht verwendet werden, um die Bedienung der verbundenen Geräte zu steuern. ∫ Wenn “BD/DVD” oder “AUX” als

Quelle ausgewählt ist Am angeschlossenen Gerät:Wählen Sie den TV-Eingang für dieses Gerät und starten Sie die Wiedergabe am angeschlossenen Gerät. Stellen Sie die Lautstärke der

] ein. ≥ Lautstärkebereich: 1 bis 100 §

Lautstärke des Subwoofers

(Bässe). ≥ Subwoofer-Stufen 1 bis 4 § (Werkseinstellung: 3) 1 Drücken Sie [i SUBWOOFER j], um die aktuelle Stufe anzuzeigen.2 Während die Stufe angezeigt wird: Drücken Sie [i SUBWOOFER j], um die Stufe anzupassen.§ Die Audioformat-Anzeigen blinken von links nach rechts (i) oder von rechts nach links (s) während die Lautsprecherlautstärke an die Subwoofer-Stufe angepasst wird. Die Indikatoren hören zu blinken auf, wenn das Maximum oder das Minimum erreicht ist. 

Drücken Sie [MUTE]. ≥ Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.≥ Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.≥ Ist auch über die Lautsprecher des Fernsehers ein Ton zu vernehmen, muss die Fernbedienung des Fernsehers benutzt werden, um die Lautstärke auf ein Minimum zu reduzieren.≥ Die maximale Lautstärke des Fernsehers und dieses Gerätes können verschieden sein.≥ Wird das Gerät ausgeschaltet, während die Lautstärke auf mehr als der Hälfte steht (über 50) verringert dieses Gerät die Lautstärke automatisch auf den Mittelwert (50), wenn es eingeschaltet wird. (Siehe auf Seite 26, um diese Funktion auszuschalten.)Drücken Sie Zur Auswahl von[TV] “TV”[BD/DVD] “BD/DVD”[AUX] “AUX”Anzeige Effektstufe4 Höchste 3

2 1 NiedrigsteSetzen Sie, wenn das System nicht wie erwartet funktioniert, d.h. Tonstörungen auftreten, die Werkseinstellungen zurück und schalten Sie das System wieder ein. (> 26) Die Anzeigen des Audioformates blinken beim Stummschalten gleichzeitig. SC-HTB20EG-VQT4E53_ger.book 21 ページ２０１２年３月１日　木曜日　午前８時５８分22 VQT4E53 Mit diesem System werden Ton und Bild als eine

Einheit wahrgenommen. Der 3D-Effekt wird bei Multi-

Kanal-Tonquellen als Werkseinstellung angewandt.

 Der Dolby Virtual Speaker- und der 3D-Surround-Effekt können durch Ändern der Einstellungen für die Tonausgabe ausgeschaltet werden. Diese Einstellung ändert die Stufe des Clear-

Mode-Dialogeffekts. (> links)

um die aktuelle Stufe anzuzeigen.

Während die Stufe angezeigt wird:

um die Stufe anzupassen.

≥ Das Schema der Stufenanzeige ist dasselbe,

wie bei der Subwoofer-Stufe.§

≥ Dialogeffektstufen: 1 bis 4

(Werkseinstellung: 2)

≥ Die Dialogeffektstufe kann ebenso durch

gleichzeitiges Herunterdrücken von [s VOL]

und [VOL r] auf dem aktiven Subwoofer für

länger als 2 Sekunden angepasst werden.

Nachdem die aktuelle Einstellung angezeigt

wird, drücken Sie [s VOL] oder [VOL r] noch

einmal, um die Stufe anzupassen.

 ≥ Je nach Audiosignal wird der Ton und nicht der Dialog verstärkt.§ Die Audioformat-Anzeigen blinken von links nach rechts (i) oder von rechts nach links (s) während die Dialogeffektstufe angepasst wird. Die Indikatoren hören zu blinken auf, wenn das Maximum oder das Minimum erreicht ist. 3D-Ton

Mit diesem Effekt können Sie

einen Surround-Toneffekt ähnlich

5.1ch mit einer beliebigen

Audioquelle wahrnehmen.

Zusätzlich zu diesem Effekt des

Dolby Virtual Speaker hat

Panasonic die eigene

Tonfeldsteuerung angewandt,

um den Tonbereich nach vorn,

hinten, oben und unten

auszudehnen sowie dabei einen

Klang mit Tiefe und Kraft zu

erzeugen, der 3D-Bildern besser

Sportkommentare und Dialoge

aus Fernsehfilmen sind schlecht

zu vernehmen, wenn der Ton aus

dem Fernseher kommt, wodurch

man das Gefühl hat, dass der

Ton und das Bild eines sind.

Auch der Dialog wird gegenüber

den anderen Tönen während der

Wiedergabe bei normaler

Lautstärke in den Vordergrund

gestellt, d.h. auch, wenn die

Lautstärke beim nächtlichen

Betrieb verringert wird.

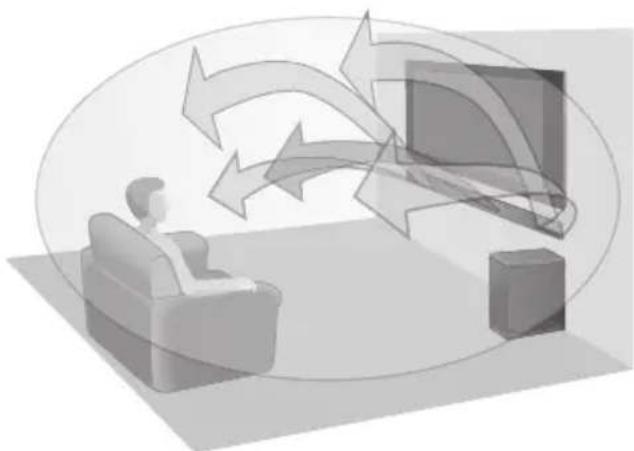

z.B. Bild des 3D-Tons

SC-HTB20EG-VQT4E53_ger.book 22 ページ２０１２年３月１日　木曜日　午前８時５８分Vorgänge

23 VQT4E53Als Werkseinstellung werden Dolby Virtual Speaker- und 3D-Surround-Effekte auf Multi-Kanal-Tonquellen angewandt, wie die von einem Blu-ray Disc-Player oder DVD-Player, usw.Durch Ändern der Einstellung für die Tonausgabe können Dolby Virtual Speaker- und 3D-Surround-Effekte auch auf 2-Kanal-Tonquellen angewandt werden, wie den Ton vom Fernseher. Halten Sie [MUTE] mindestens

2 Sek. lang gedrückt. ≥ Die Anzeige der aktuellen Einstellung blinkt 10 Sek. Betätigen Sie, während die

Anzeige blinkt, erneut [MUTE],

um die Einstellung zu ändern. ≥ Die Einstellung ändert sich bei jedem Betätigen von [MUTE].§1 Je nach der Audioquelle, werden die Einstellungen für Dolby Virtual Speaker- und 3D-Surround-Effekt automatisch eingestellt.  Bei Verwendung des optischen digitalen Audiokabels werden Dolby Virtual Speaker und der 3D-Surround-Effekt und automatisch deaktiviert, wenn die Signalabtastfrequenz des Tonsignals größer als 48 kHz ist. Tonausgabearten

Tonausgabeart Tonausgabe-ModusDolby Virtual Speaker und 3D Surround-EffektMulti-Channel-ModusDie Effekte wirken sich auf alle Tonquellen aus.Automatikmodus (Direkt-Modus) §

1 (Werkseinstellung)Die Effekte kommen bei Multi-Kanal-Tonquellen zur Anwendung.Die Effekte wirken sich nicht auf 2-Kanal-Tonquellen aus. §2 Diese Anzeige blinkt auch, wenn die Audioquelle eine Mehrkanal-Audioquelle ist.2-Kanal-ModusDie Effekte kommen nicht auf alle Tonquellen zur Anwendung.

SC-HTB20EG-VQT4E53_ger.book 23 ページ２０１２年３月１日　木曜日　午前８時５８分24 VQT4E53 Verknüpfter Betrieb mit dem Fernseher

Vorbereitung 1 Bestätigen Sie, dass ein HDMI-Anschluss vorgenommen wurde. (> 18, 19)2 Stellen Sie den “HDAVI Control”-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein.3 Um zu gewährleisten, dass “HDAVI Control” optimal funktioniert, ändern Sie die folgenden Einstellungen am angeschlossenen TV §

≥ Stellen Sie die Standard-Lautsprechereinstellungen auf dieses Gerät. §

≥ Stellen Sie die Lautsprecherwahleinstellungen auf dieses Gerät.4 Schalten Sie alle zu “HDAVI Control” kompatiblen Geräte ein und wählen Sie den Eingangskanal des Fernsehers für dieses System, damit die “HDAVI Control”-Funktion ordnungsgemäß arbeitet.5 Starten Sie beim Anschluss eines Gerätes an die Buchse HDMI IN die Wiedergabe, um zu prüfen, ob das Bild richtig auf dem Fernseher angezeigt wird.Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.§1 Je nach Fernsehgerät sind unterschiedliche Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu entnehmen.§2 Besitzt der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahl dieses Geräts die Standardlautsprecherwahl automatisch auf dieses Gerät gestellt.  ≥ VIERA Link “HDAVI Control”, beruht auf den Steuerungsfunktionen von HDMI, wobei es sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugefügte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.≥ Dieses Gerät unterstützt die Funktion “HDAVI Control 5”.“HDAVI Control 5” ist der letzte Standard (Stand von November, 2011) für Panasonics HDAVI Control kompatiblen Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.≥ Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.Wählen Sie, um zu gewährleisten, dass der Ton vom System ausgegeben wird, den Heimkino-Lautsprecher aus dem Lautsprechermenü des Menüs VIERA Link mit der Fernbedienung des Fernsehers, um dieses Produkt einzuschalten. Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details. ∫ Lautsprechersteuerung Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über dieses Gerät oder die TV-Lautsprecher erfolgen soll. Heimkino Dieses System ist aktiv. ≥ Befindet sich dieses Produkt im Standby-Modus führt das Ändern der Lautsprecher des Fernsehers in dieses Produkt mittels VIERA Link Menüs automatisch zum Einschalten dieses Produktes und zur Auswahl des Fernsehers als Quelle.≥ Sie können die Lautstärkeeinstellung dieses Systems mit der Lautstärke- oder Stummschaltetaste auf der Fernbedienung des Fernsehers steuern.≥ Bei Ausschalten dieses Geräts werden die TV-Lautsprecher automatisch aktiviert.≥ Der Ton wird automatisch von diesem System ausgegeben, wenn der Fernseher zu VIERA Link “HDAVI Control 4” oder einer neueren Version kompatibel ist. TV TV-Lautsprecher sind aktiviert. ≥ Die Lautstärke dieses Geräts wurde auf den Tiefstwert gestellt. ∫ Automatische Eingangsumschaltung Beim Ausführen der folgenden Vorgänge ändert dieses System automatisch den Eingang in die entsprechende Quelle.jBei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.§3 j Beim Ändern des Fernsehereingangs oder -kanals.§3 Wenn die Einstellung des Lautsprecherausgangs am Fernseher auf dieses System eingerichtet wird, schalten sich der Fernseher und dieses System automatisch ein (Einschalt-Link). ∫ Ausschalt-Link Beim Ausschalten des Fernsehers wird auch dieses System automatisch ausgeschaltet. ∫

Automatische Lippen-Synchronisation (HDAVI Control 3 oder später)Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufügen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien zum Bild vernehmen.  Die Verzögerungsinformation wird automatisch aktiviert, wenn der TV mit VIERA Link “HDAVI Control 3” oder später kompatibel ist und VIERA Link eingeschaltet ist. Was ist VIERA Link “HDAVI Control”? VIERA Link “HDAVI Control” ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter “HDAVI Control” bietet.Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte. Möglichkeiten von

25 VQT4E53 Weitere Vorgänge Ändern Sie Dual-Audio von Primär- zu Sekundäreinstellung. 1 Bestätigen Sie, dass die Einstellungen für die Digitaltonausgabe im angeschlossenen TV, Abspielgerät, usw. auf “Bitstream” gesetzt sind.2 Halten Sie [TV] mindestens 2 Sekunden lang gedrückt.3 Betätigen Sie, während die Anzeige der aktuellen Einstellung blinkt, [TV], um die Einstellung zu ändern.≥ Diese Einstellung funktioniert nur, wenn Dual-Audio in der Audioquelle verfügbar ist.≥ Die Einstellung wird beibehalten, bis diese wieder geändert wird.≥ Die gleiche Einstellung wird für [TV] und [BD/DVD] Audioquellen verwendet.Diese Funktion passt die Lautstärke automatisch an, wenn die Lautstärke eine bestimmte Stufe überschreitet. Mit dieser Funktion können Sie plötzliche laute Töne vermeiden. 1 Drücken und halten Sie [AUX] auf der Fernbedienung mindestens 2 Sekunden lang gedrückt.≥ Die Anzeige der aktuellen Einstellung blinkt 10 Sekunden lang.2 Betätigen Sie, während die Anzeige blinkt, [AUX], um die Einstellung zu ändern.≥ Die Einstellung ändert sich jedes Mal, wenn [AUX] gedrückt wird.≥ Die Einstellung wird beibehalten, bis diese wieder geändert wird.≥ Die Standard-Einstellung dieser Funktion ist ausgeschaltet.Je nach Vorliebe können Sie nur den Dolby Virtual Speaker-Effekt verwenden, indem Sie den 3D-Surround-Effekt und den Clear-Mode-Dialogeffekt ausschalten. 1 Halten Sie [BD/DVD] auf der Fernbedienung mindestens 2 Sekunden lang gedrückt. ≥ Die Anzeige der aktuellen Einstellung blinkt 10 Sekunden lang.2 Betätigen Sie, während die Anzeige blinkt, [BD/DVD], um die Einstellung zu ändern.≥ Die Einstellung ändert sich jedes Mal, wenn [BD/DVD] gedrückt wird.≥ Die Einstellung wird wieder aktiviert wenn dieses System ausgeschaltet wird.Ist diese Funktion eingeschaltet, kann dieses Gerät so eingestellt werden, dass es automatisch in den Standby-Modus wechselt, wenn kein Signal empfangen, und für 2 Stunden kein Bedienvorgang ausgeführt wird. 1 Halten Sie [INPUT SELECTOR] mindestens 2 Sekunden lang gedrückt. ≥ Die Anzeige der aktuellen Einstellung blinkt 10 Sekunden lang.2 Betätigen Sie, während die Anzeige blinkt, [INPUT SELECTOR], um die Einstellung zu ändern.≥ Die Einstellung ändert sich jedes Mal, wenn [INPUT SELECTOR] gedrückt wird.≥ Die Einstellung wird beibehalten, bis diese wieder geändert wird. ∫ Fernbedienungscode Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, ändern Sie den Fernbedienungscode am aktiven Subwoofer und an der Fernbedienung.(Fortsetzung siehe nächste Seite) Ändern des dualen Audio A : HaupttonB : Zusatzton A, B : Haupt- und Zusatzton

Lautstärkeüberwachung Dolby Digital-Anzeige blinkt:Die automatische Lautstärkeüberwachung ist an.PCM-Anzeige blinkt:Die automatische Lautstärkeüberwachung ist aus. Um den 3D-Surround-Effekt

Dialogeffekt auszuschalten Dolby-Digital-Anzeige blinkt:3D-Surround-Effekt und Clear-Mode-Dialogeffekt sind an.PCM-Anzeige blinkt:3D-Surround-Effekt und Clear-Mode-Dialogeffekt sind aus. Auto-Standby-Funktion Dolby Digital-Anzeige blinkt:Die Auto-Standby-Funktion ist an.PCM-Anzeige blinkt:Die Auto-Standby-Funktion ist aus.

Sonstige Folgende Einstellungen werden bei normalen Nutzungsbedingungen des Systems nicht benötigt. SC-HTB20EG-VQT4E53_ger.book 25 ページ２０１２年３月１日　木曜日　午前８時５８分26 VQT4E53Vorbereitung≥ Schalten Sie alle anderen Panasonic-Produkte aus.≥ Schalten Sie das System ein.Ändern Sie den Code der Fernbedienung in Code 2: 1 Richten Sie die Fernbedienung auf den Fernbedienungssensor des Systems.2 Betätigen und halten Sie [MUTE] und [BD/DVD] für mehr als 4 Sekunden auf der Fernbedienung.≥ Alle Anzeigen blinken nun für 10 Sekunden, wenn der Code des Systems geändert wird.≥ Die Einstellung wird beibehalten, bis diese wieder geändert wird.  ≥ Ist das Gerät nach Ändern des Codes nicht mehr funktionsfähig, wiederholen Sie die Schritte 1 und 2. ≥ Um den Fernbedienungscode in Code 1 zu wechseln, wiederholen Sie die obigen Schritte, aber ersetzen Sie [BD/DVD] durch [TV]. ∫ Reduzieren des Dialog-Effekts im

Clear-Modus Wenn der Dialog nicht natürlich klingt, während die Lautstärke leise geschaltet ist, kann man beispielsweise den Dialogverstärkungseffekt wie folgt reduzieren:Betätigen und halten Sie [TV] auf der Fernbedienung und [

s VOL] am aktiven Subwoofer für mehr als 2 Sekunden.

∫ Ausschalten von VIERA Link “HDAVI Control” Funktionieren “HDAVI Control” kompatible Geräte nicht richtig mit diesem System, können Sie beispielsweise diese Funktion wie folgt, ausschalten:≥ Wenn VIERA Link ausgeschaltet ist, ist die ARC-Funktion nicht verfügbar. Stellen Sie sicher, dass das optische Digital-Audiokabel angeschlossen ist. (> 19) 1 Drücken und halten Sie [MUTE] auf der Fernbedienung und [

s VOL] am aktiven Subwoofer für mehr als 2 Sekunden.2 Nachdem die Einstellung geändert wurde, schalten Sie alle angeschlossenen Gerät aus und wieder an. ∫ Ausschalten der

Lautstärkebegrenzung Sollte Sie ein leiser Lautstärkezustand jedes Mal dann stören, wenn Sie dieses System einschalten, können Sie z. B. diese Funktion wie folgt ausschalten:Betätigen und halten Sie [MUTE] auf der Fernbedienung und [VOL

r ] am aktiven Subwoofer für mehr als 2 Sekunden.  Die Einstellungen für den Dialog-Effekt im Clear-Modus, VIERA Link “HDAVI Control”, und die Begrenzung der Lautstärke bleiben auch dann aktiv, wenn Sie das System in den Standby-Modus schalten. Um eine dieser 3 Funktionen wieder einzuschalten, muss dieses System auf die Werkseinstellungen zurückgesetzt werden. (> rechts)≥ Alle Anzeigen blinken beim Ändern der Einstellung einmal.Referenz Fehlerbeseitigung Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.Kein Strom. ≥ Stecken Sie das Netzkabel sicher ein. (> 20) ≥ Ziehen Sie, wenn nach dem Einschalten dieses Gerätes die Anzeigen blinken und sich dieses Gerät sofort ausschaltet, den Netzstecker heraus und wenden Sie sich an Ihren Händler.Die Fernbedienung funktioniert nicht richtig.≥ Die Batterie ist leer. Ersetzen Sie es durch ein neues. (> 7)≥ Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (> 7)≥ Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (> 25)≥ Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (> 9)Die Anzeige “TV” blinkt, aber es ist kein Ton zu hören.Entfernen Sie das Netzkabel und fragen Sie Ihren Händler um Rat. Blinken auch andere Anzeigen, müssen Sie dies Ihrem Händler unbedingt mitteilen.Dieses System wird automatisch in den Standby-Modus geschaltet.Die Auto-Standby-Funktion ist an. Dieses System wird automatisch in den Standby-Modus geschaltet, wenn kein Signal eingeht und für ca. 2 Stunden kein Bedienvorgang ausgeführt wird. Um diese Funktion auszuschalten, siehe Seite 25.Dieses System wird ausgeschaltet, wenn in der Lautsprechersteuerung die Lautsprecher des Fernsehers gewählt werden.Dies ist eine normale Erscheinung, wenn VIERA Link (HDAVI Control 4 oder aktueller) verwendet wird. Nähere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes. (> 24)Rücksetzen auf die Werkseinstellungen.Betätigen Sie, während dieses System eingeschaltet ist [Í/I] am aktiven Subwoofer mindestens 4 Sek

. (Alle Anzeigen blinken zweimal, wenn der aktive Subwoofer zurückgesetzt wird.)Funktioniert das System nicht wie erwartet, kann ein Rücksetzen auf die Werkseinstellungen das Problem lösen.≥ Der Code der Fernbedienung kehrt wieder auf “1” zurück, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Zum Ändern des Codes der Fernbedienung siehe auf Seite 25. Allgemeine Bedienung

SC-HTB20EG-VQT4E53_ger.book 26 ページ２０１２年３月１日　木曜日　午前８時５８分Vorgänge

VQT4E53 Dieses Gerät funktioniert nicht richtig.

Wurde das HDMI-Kabel mit dem falschen

Anschluss (HDMI IN oder HDMI OUT) verbunden,

funktioniert dieses System nicht richtig. Schalten

Sie dieses System dann aus, lösen Sie das

Netzkabel und schließen Sie das/die HDMI-Kabel

wieder an. (> 18, 19)

VIERA Link-Bedienungen funktionieren nicht

≥ Überprüfen Sie die VIERA Link-Einstellung auf

den angeschlossenen Geräten.

≥ Haben Sie die Einstellungen für VIERA Link

ausgeschaltet? (> 26)

Nach der Änderung der HDMI-Anschlüsse

aufgrund eines Stromausfalls oder des Abziehens

des Netzkabels können VIERA Link-Bedienungen

u.U. nicht mehr richtig funktionieren.

Schalten Sie alle Geräte ein, die mit dem

Fernseher über ein HDMI-Kabel verbunden

sind, und schalten Sie dann den Fernseher ein.

jSchalten Sie die Einstellungen für VIERA Link

aus und dann wieder ein. Weitere

Einzelheiten sind der Betriebsanleitung Ihres

Fernsehers zu entnehmen.

Schalten Sie den Fernseher ein, während dieses

Gerät und der Fernseher über das HDMI-Kabel

verbunden sind, entfernen Sie dann das Netzkabel

und schließen Sie es wieder an.

Die ersten Sekunden des Tons sind bei

Verwendung des HDMI-Anschluss nicht zu

Dies kann währen der Wiedergabe eines Kapitels

einer DVD-Video auftreten. Ändern Sie die

Einstellungen für die digitale Audioausgabe auf dem

angeschlossenen Gerät von “Bitstream” in “PCM”.

Bei Betrieb eines zu HDMI kompatiblen

Gerätes einer anderen Marke, reagiert dieses

System auf unerwünschte Weise.

Für die HDAVI Control werden u.U. je nach der

Gerätemarke andere Steuerbefehle genutzt.

Schalten Sie VIERA Link in diesem Fall aus (

Kein Ton (oder Bild).

≥ Stummschaltung ausschalten. (> 21)

≥ Überprüfen Sie die Anschlüsse der anderen

≥ Prüfen Sie, ob das empfangene Audio-Signal

zu diesem Gerät kompatibel ist. (> 6)

≥ Dieses Gerät aus- und wieder einschalten.

Prüfen Sie, wenn dieses Gerät über ein HDMI-

Kabel an den Fernseher angeschlossen ist, ob der

HDMI-Anschluss des Fernsehers mit “HDMI

(ARC)” beschriftet ist. Schließen Sie anderenfalls

das optische digitale Audiokabel an. (

Ist dieses Gerät an einen Fernseher von

Panasonic angeschlossen und wird mit der Taste

am aktiven Subwoofer oder der Fernbedienung

eingeschaltet, wird unter Umständen kein Ton von

diesem Gerät ausgegeben. Schalten Sie das

Gerät in diesem Fall mit der Fernbedienung des

≥ Ist der Anschluss richtig, liegt vielleicht ein

Problem an den Kabeln vor. Wiederholen Sie

die Anschlüsse mit anderen Kabeln.

≥ Überprüfen Sie die Tonausgabe-Einstellungen

am angeschlossenen Gerät.

≥ Wenn die BD/DVD-Anzeige blinkt und kein Ton

ausgegeben wird, versuchen Sie Folgendes.

1 Schalten Sie das angeschlossene Gerät aus

Schalten Sie dieses Gerät aus, entfernen Sie das

HDMI-Kabel, schließen Sie das HDMI-Kabel

wieder an und schalten Sie das Gerät wieder ein.

Der Audioausgang kann nicht vom

Hauptausgang zum sekundären Ausgang

umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen

Gerät empfangenen Audio nicht um “Dolby Dual

Mono” oder lautet die Einstellung des Ausgang nicht

“Bitstream”, kann die Einstellung von diesem

System nicht geändert werden. Ändern Sie die

Einstellungen am angeschlossenen Gerät.

Beim Einschalten des Gerätes wird die

Lautstärke verringert.

Wird das Gerät ausgeschaltet, während die Lautstärke

auf mehr als der Hälfte steht (über 50) verringert dieses

Gerät die Lautstärke automatisch auf den Mittelwert

(50), wenn es eingeschaltet wird. (

Der Dialog steht zu stark im Vordergrund

oder die Stimme erscheint nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der

Dialog bei geringer Lautstärke in den

Vordergrund gestellt wird. (> 26)

Es ist kein Ton zu hören.

Das Gerät wird automatisch ausgeschaltet.

(Stellt das Gerät einen Defekt fest, wird eine

Sicherheitsmaßnahme eingeleitet und dieses

Gerät schaltet automatisch auf Standby.)

≥ Es liegt ein Problem am Verstärker vor.

≥ Ist die Lautstärke extrem hoch?

Verringern Sie in diesem Fall die Lautstärke.

Steht das Gerät an einem sehr heißen Ort?

Versetzen Sie das Gerät in diesem Fall an einen

kühleren Ort, warten Sie kurzzeitig ab und versuchen

Sie dann, es erneut einzuschalten.

Wenn das Problem weiterhin besteht, überprüfen

Sie, ob die TV- und AUX-Anzeige blinkt, schalten

Sie das Gerät aus, stecken Sie das Netzkabel

aus und wenden Sie sich an Ihren Händler. Bitte

merken Sie sich, welche Anzeigen geblinkt

haben, und informieren Sie den Händler.

SC-HTB20EG-VQT4E53_ger.book 27 ページ２０１２年３月１日　木曜日　午前８時５８分28 VQT4E53 Aufleuchten der Anzeigen

Die Anzeigen verdeutlichen den Status dieses Systems durch Blinken. Die nachstehenden Blinkmuster

treten während normaler Betriebsbedinungen auf. Sie beziehen sich nicht auf die Meldung einer

Störung. Siehe unter “Fehlerbeseitigung” (> 26) sollten die Anzeigen nicht wie nachstehend gezeigt,

§Es leuchtet auch die Anzeige der gewählten Quelle.

Anzeige Beschreibung

Die Anzeigen blinken von links nach rechts (i) oder von rechts

≥ Wenn die Lautsprecherlautstärke, die Subwoofer-Stufe oder die

Dialogeffektstufe angepasst wird (> 21, 22)

Die Anzeigen blinken gleichzeitig.

≥ Wenn “MUTE” auf (> 21) eingestellt ist
