BEDIENUNGSANLEITUNG DFT1010 LENCO

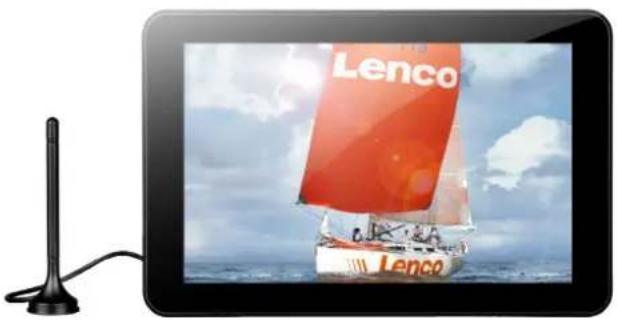

Digitalfernseher mit digitalem Bilderrahmen

DFT-1010

Ausstattungsmerkmale:

Digital TV (DVB-T)

●●DVB-T MPEG-2 Standard.
●●Modulationsformat: QPSK, 16-QAM, 64-QAM.
●●Bandbreite: 6, 7 oder 8 MHz.
●●Eingangsfrequenz: VHF 170-230 MHz, UHF 470-862 MHz.

●●Coderate: 1/2, 2/3, 3/4, 5/6, 7/8.

●●Unterstützt EPG.

●●Unterstützt Videotext und Untertitel.

-Unterstützt automatische und manuelle Kanalsuche in vielen Ländern (England, Deutschland, Italien, Frankreich, Spanien, Portugal und Holland).

- Kanalbearbeitung einschließlich Favoritenprogramme, Kanalsperre, Programmsortierung, Löschung von Kanälen.

- Unterstützt die Umschaltung zwischen Favoritenprogrammen und Fernseh- oder Radioprogrammen.

●●Unterstützt Programmplanung.

●●Unterstützt Kindersicherung.

●●Unterstützt Anzeige der Fernsehprogramme als Miniaturbild.

●●Unterstützt Anzeige der Signalstärke und Qualität.

●●Unterstützte Bildformate: 4:3PS, 4:3LB, 16:9.

●●Mehrsprachiges OSD: Englisch, Deutsch, Französisch, Spanisch, Holländisch.

Digitaler Bilderrahmen

●●10,1-Zoll digitaler LCD-Bildschirm.
●●Bildformat: 16:9.
●●Unterstützt JPEG / MP3 / WMA / MPEG-1/ MPEG-2/ MPEG-4 Dateien.
●●Unterstützt SD, MMC, MS Speicherkarten und USB-Speichermedien.
●●AV-Ausgang und Ohrhörerbuchse.
●●Diashow mit verschiedenen Bildübergängen.
●●Diashow mit Hintergrundmusik.
●●Diashow Intervalle 5, 10, 15, 30 Skunden, 1 und 3 Minuten.
- ●Einfache Bedienung mit Gerätetasten oder Fernbedienung.

Zubehör

●●Uhrzeit-, Weckalarm- und Kalenderfunktion.
● Unterstützt Firmware Update.

Tastenbelegung

OK LEFT UP MENU RIGHT DOWN TV/RADIO

OK

NAVIGATION RECHTS

NAVIGATION LINKS

NAVIGATION ABWÄRTS

NAVIGATION AUFWÄRTS

TV/RADIO

MENÜ

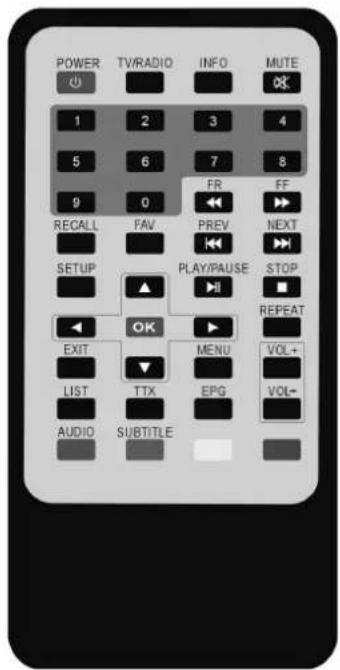

Fernbedienung
Tastenbelegung

POWER TV/RADIO INFO MUTE 1 2 3 4 5 6 7 8 9 0 FR FF RECALL FAV PREV NEXT SETUP ▲ PLAY/PAUSE STOP ■ REPEAT EXIT OK MENU VOL+ LIST TTX EPG VOL- AUDIO SUBTITLE

SYMBOL BESCHREIBUNG

	LCD ein/aus
TV/RADIO	Umschalten zwischen TV und Radio
INFO	Anzeige von Informationen zum Kanal
	Summschaltung
1-9, 0	Direkte Kanalwahl
	Schneller Rücklauf
	Schneller Vorlauf
RECALL	Rückkehr zum vorherigen Kanal
FAV	Favoritenfunktion aufrufen
	Skip-
	Skip+
SETUP	Einstellungen
	Wiedergabe/Pause
	Stopp
	Navigation/ Foto horizontal umklappen/ Kanalsuche aufwärts
	Navigation/ Foto vertikal umklappen/ Kanalsuche abwärts
OK	Enter
	Navigation/ Foto drehen
	Navigation/ Foto drehen
REPEAT	Wiederholung
EXIT	Verlassen
MENU	Rückkehr in das Hauptmenü
LIST	Programmliste
TTX	Videotext aufrufen
EPG	EPG aufrufen
VOL+	Lautstärke erhöhen
VOL-	Lautstärke verringern
AUDIO	Audiomodus aufrufen
SUBTITLE	Untertitel aufrufen

Hauptmenü

Nach dem Einschalten des Geräts werden im Hauptmenü vier Untermenüs angezeigt: Digital-TV, DPF (Bilderrahmenmenü), Einstellungen und Sonstiges. Mit wählen Sie aus, mit OK oder zeigen Sie des Untermenü an.

1. Digital-TV (DVB-T)

1.1 DVB-T Einstellungsmenü

✨✨Programmliste

●☆TV-Programm

Nach der Auswahl von TV-Programm drücken Sie OK oder zum Aufrufen der Funktion, die Bearbeitungstabelle wird angezeigt. Hier bearbeiten Sie die TV-Programmliste. Ihnen stehen drei Optionen zur Verfügung: Favoriten, Verschieben und Löschen.

● Radio

Nach der Auswahl des Radio-Untermenüs drücken Sie OK oder zu Anzeige der Bearbeitungstabelle. Hier bearbeiten Sie die Radio-Programmliste. Ihnen stehen drei Optionen zur Verfügung: Favoriten, Verschieben und Löschen.

- Sortieren

Ihnen stehen drei Optionen zum Sortieren der Kanäle zur Verfügung: Nach Name, Nach Service-ID und Nach Kanalnummer.

✨✨ Kanalsuche

●☆Automatische Suche

Nach der Auswahl der automatischen Kanalsuche drücken SieOK oder ▶ zum Aufrufen des Dialogfensters.

●Manuelle Suche

Nach der Auswahl der manuellen Kanalsuche drücken Sie OK oder .

✨✨ Kindersicherung

●☆Kanalsperre

Mit dieser Option können Sie einen Kanal sperren.

Ihnen stehen zwei Optionen zur Verfügung: Ja und Nein. Bei Auswahl von Nein müssen Sie ebenfalls das Passwort eingeben.

- Kindersicherung

Hier stellen Sie Ihr Passwort ein.

✨✨Systemeinstellungen

● Land

Hier stellen Sie Ihr Land und die Menüsprache ein.

- Sprache

Nach der Auswahl von Sprache drücken Sie OK oder zum Aufrufen der Spracheinstellung. Hier stellen Sie die 1. und 2. Film- und die Untertitelsprache ein.

●☆GMT-Nutzung

Ihnen stehen zwei Optionen zur Verfügung: Aus und Ein.

Zeitzone

Hier stellen Sie Ihre Zeitzone ein.

- Systemplanung (Timer)

Hier bearbeiten Sie Ihre TV- oder Radioprogrammplanung. Zum eingestellten Zeitpunkt begibt sich das Gerät automatisch zum geplanten Fernseh oder Radioprogramm. Nach der Auswahl von Systemplanung drücken Sie OK oder ▶, damit wird die Systemplanung aufgerufen. Sie können bis zu 10 Aufgaben programmieren. Bei der Eingabe der Aufgaben nehmen Sie fünf Einstellungen vor: Modus, Frequenz, Kanaltyp und Zeiteinstellung.

Verlassen

DVB-T Einstellungsmenü verlassen.

1.2 Digital-TV

Nach der Auswahl von Digital-TV im Hauptmenü drücken Sie OK oder zum Aufrufen des Digital-TV-Modus.

- ✦Mit MUTE schalten Sie den Ton stumm, mit erneutem Tastendruck heben Sie die Stummschaltung wieder auf.

- ✦Mit VOL+ oder VOL- stellen Sie die Lautstärke ein.

- ✦Mit MENU kehren Sie während der Wiedergabe in das Hauptmenü zurück.

- ✦Mit TTX zeigen Sie den Videotext an. Mit einer beliebigen Taste verlassen Sie den Videotextmodus wieder.

- ✦Mit \$UBTITLE werden die Untertitel angezeigt.

- ✦Mit AUDIO werden Informationen zur Sprache angezeigt.

- Mit EPG rufen Sie den elektronischen Programmführer auf. Hier zeigen Sie aktuelle und künftige Programmhinweise an. Sie können ebenfalls die

TV-Programmplanung in diesem Modus bearbeiten.

• ✦Mit INFO zeigen Sie Informationen des aktuellen Kanals an, wie beispielsweise Kanalnummer, Kanalname, Signalstärke und Qualität.
• ✦Mit TV/RADIO schalten Sie zwischen Fernseh- und Radioempfang um.

2. Digitaler Bilderrahmen

2.1 DPF Einstellungsmenü

✦✦Fotoeinstellung

- ✦ Intervalzeit Hier stellen Sie die Intervalle der Diashow ein.

- Bildübergänge Hier stellen Sie die Bildübergänge der Diashow ein.

- Anzeigeart Wählen Sie aus: Anpassen und Vollbild.

- ✦Browsen Hier stellen Sie den Browsermodus für die Bilder ein. Ihnen stehen zwei Optionen zur Verfügung: Miniaturbild und Dateimanager.

✿✿AutoPlay Aktivieren oder deaktivieren Sie diese Option zur automatischen Wiedergabe von Foto-, Musik- oder Filmdateien.

✿✿Verlassen DPF Einstellungsmenü verlassen.

2.2 Menü Bilderrahmen

2.2.1 Foto/Musik/Film

Nach Auswahl von Foto, Musik oder Film und Tastendruck auf OK oder überprüft das Gerät automatisch, ob der USB-Speicher oder die Speicherkarte betriebsbereit ist. Ist das nicht der Fall, so kehrt das Gerät in das Bilderrahmenmenü zurück.

Bitte beachten Sie

Das gleichzeitige Lesen mehrerer Speichermedien wird nicht unterstützt.

Haben Sie im Einschaltmodus AutoPlay gewählt, so werden Bilder, Musik oder Filme automatisch wiedergegeben.
✿✿Bei Deaktivierung der Funktion begibt sich das Gerät im Fotomodus in Miniaturbild- oder Dateimanagermodus und im Musik- oder Filmmodus in Dateimanagermodus. Starten Sie die Wiedergabe mit OK oder

2.2.2 Foto+Musik

Nach Auswahl von Foto+Musik und Tastendruck auf OK oder prüft das Gerät automatisch, ob das USB-Speichermedium oder die Speicherkarte betriebsbereit ist. Ist das nicht der Fall, so kehrt das Gerät in das Bilderrahmenmenü zurück.

Die Diashow wird mit gleichzeitiger Hintergrundmusik abgespielt. Mit STOP kehren Sie in das Bilderrahmenmenü zurück.

2.2.3 Bearbeiten

Nach Auswahl von Bearbeiten und Tastendruck auf OK oder begibt sich das Gerät in den Bearbeitungsmodus. Hier stehen Ihnen drei Option zur Verfügung: Kopieren, Löschen und Verlassen.

● ✦ Kopieren

Diese Option benutzen Sie zum Kopieren von Bildern vom USB-Speichermedium oder von der Speicherkarte auf den internen Speicher des Geräts zur Einstellung als Bildschirmschoner. Mit ▲wählen Sie ein Bild, mit OK oder ▶ bestätigen Sie Ihre Auswahl. Mit erneutem Tastendruck auf OK oder ▶ wird Ihre Auswahl wieder verworfen. Möchten Sie das Bild speichern, so gelangen Sie mit ◀▶ zur Option Speichern, bestätigen Sie die Speicherung des Bildes mit Speichern.

●Löschen

Diese Option benutzen Sie zum Löschen eines gespeicherten Bildschirmschoners. Mit OK oder ▶ rufen Sie den Löschmodus auf. Mit den Navigationstasten wählen Sie hier das zu löscheide Bild, mit OK oder ▶ nehmen Sie die Löschung vor. Mit Alle Löschen werden alle gespeicherten Bilder gelöscht. Mit Sortieren ändern Sie die Reihenfolge der Diashow oder der Bildschirmschoner. Wählen Sie hierzu zunächst das gewünschte Bild, dann drücken Sie OK oder ▶ und Sie ändern die Reihenfolge der Diashow mit ◀ ▶. Wählen Sie Diashow zur Anzeige der Bilder im Bildschirmschonermodus.

2.2.4 Favoriten

◇◇Mit dieser Option zeigen Sie Ihre Bilder im internen Speicher als Diashow an.

3. Menü Sonstiges

3.1 Kalender

✿✿Nach Auswahl von Kalender im Menü Sonstiges rufen Sie miOK oder ▶ das Kalendereinstellmenü auf.

●✨Display

Mit dieser Option zeigen Sie den Kalender an. Das Datum wird durch das System eingestellt. Neben der Anzeige des Tagesdatums können Sie mit ▲▼ die einzelnen Monate oder Jahre anzeigen.

●☆Datum einstellen

Das System stellt das Datum ein.

- ✦ Verlassen

Rückkehr in das Menü Sonstiges.

3.2 Uhr

Wählen Sie im Menü Sonstiges Uhr und drücken Sie OK oder, zum das Uhrmenü aufzurufen.

3.3 Alarm

Wählen Sie im Menü Sonstiges Alarm und drücken Sie OK oder, um das Alarmmenü aufzurufen.

4. Einstellungsmenü

4.1 Systemeinstellungen

Spracheinstellungen

- OSD-Sprache

Hier stellen Sie die OSD-Sprache (Bildschirmsprache) ein.

- Codierung

Ihnen stehen zwei Optionen zur Verfügung: Westeuropa und Mitteleuropa.

✨✨ Displayeinstellungen

Hier stellen Sie TV-Standard, AV-Ausgang, Displaytyp, Helligkeit, Kontrast, TFT-Helligkeit, TFT-Kontrast und TFT-Farbsättigung ein.

Bitte beachten Sie

Beim Einstellen des TV-Standards ändert sich das Bildformat nur auf einem angeschlossenen Fernseher.

Bitte beachten Sie

Bei Auswahl des AV-Ausgangs haben Sie zwei Optionen: TV und Bildschirm. Bei Auswahl von TV wird der AV-Ausgang aktiviert.

♦♦ Präferenzen

- ✦Passwort ändern

Hier ändern Sie Ihr Passwort.

- Standardeinstellung

Bei Auswahl dieser Option werden alle Einstellungen zu den Werkseinstellungen zurückgestellt.

✨✨ Verlassen

Einstellungsmenü verlassen

Technische Spezifikationen

Bildschirmdiagonale	10,1 Zoll
Auflösung	800 x 3RGB x 480
Bildformat	16:9
Modulationsformat	QPSK, 16-QAM, 64-QAM
Bandbreite	6, 7 oder 8 MHz
Eingangsfrequenz	VHF 170-230 MHz, UHF 470-862 MHz
Übertragungsmodus	2k oder 8k FFT
Spannungsversorgung	DC 12V / 1,0A
Leistungsaufnahme	10 W
Lautsprecher	2 x 1 W

Bitte beachten Sie

Der Digitalfernsehempfang hängt von Ihrem Standort ab, bitte fragen sie hierzu Ihren Fachhändler vor dem Kauf.

Für Informationen und Support besuchen Sie bitte:

http://www.lenco.eu

Sollten Sie irgendwann zu späterer Zeit dieses Produkt entsorgen wollen, beachten Sie bitte Folgendes: Elektroschrott sollte nicht mit dem Haushaltsmüll entsorgt werden. Bitte recyceln Sie ihn, sofern Ihnen entsprechende Möglichkeiten zur Verfügung stehen. Setzen Sie sich mit Ihren kommunalen Behörden oder Ihrem Einzelhändler in Verbindung und fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik-Altgeräte-Richtlinie (WEEE))
