PROMIX20 - Mischpult HQ Power - Kostenlose Bedienungsanleitung

Produkttyp	Mischpult
Marke	HQ Power
Modell	PROMIX20
Stromversorgung	230 VAC / 50 Hz
Abmessungen (B x T x H)	240 x 166 x 112 mm
Gewicht	2,2 kg
Sicherung	F 0,5 A / 250 VAC (5 x 20 mm)
Mikrofoneingang	1,5 mV / 2 kΩ, symmetrisch
Phono-Eingänge	3 mV / 47 kΩ
Line-Eingänge	150 mV / 27 Ω
Master-Ausgang	0 dB / 1 V / 600 Ω
Rec-Ausgang	0 dB / 1 V / 600 Ω
Frequenzgang	20 Hz - 20 kHz ±2 dB
Klirrfaktor	0,02 %
Signal-Rauschabstand	>80 dB
Kopfhörerimpedanz	160 Ω
Verfügbare Einstellungen	Master-Lautstärke, Mikrofon-Lautstärke, Kanalregler 1 und 2, Crossfader, Eingangswahl (PH/LN), CUE/PAN-Wahl, Kopfhörerlautstärke
Anzeigen	Stereo-VU-LED Ausgang
Eingangsanschlüsse	1 Mikrofoneingang (6,35 mm Klinke vorne), 2 Phono/Line-Eingänge (Cinch), 2 Line-Eingänge (Cinch)
Ausgangsanschlüsse	1 Kopfhörerausgang (6,35 mm Klinke vorne), 1 Master-Ausgang (Cinch), 1 REC-Ausgang (Cinch)
Reinigung	Feuchtes fusselfreies Tuch, kein Alkohol oder Lösungsmittel
Sicherheit	Schutz vor Regen/Feuchtigkeit, vor dem Öffnen vom Netz trennen, nur für Innenräume
Ersatzteile	Erhältlich beim Händler
Garantie	Deckt keine Schäden durch Missachtung der Anweisungen
Verwendungszweck	Professionell (Diskotheken, Theater)

Häufig gestellte Fragen - PROMIX20 HQ Power

Wie schließe ich ein Mikrofon an das PROMIX20 an?

Schließen Sie Ihr Mikrofon an den MIC-Eingang an der Vorderseite (6,35 mm Klinke) an. Stellen Sie sicher, dass der Netzschalter vor dem Anschließen ausgeschaltet ist. Passen Sie dann die Mikrofonlautstärke mit dem entsprechenden Regler an.

Welches Kabel sollte ich für den Master-Ausgang verwenden?

Verwenden Sie ein hochwertiges Cinch-Kabel, um den MASTER-Ausgang (Rückseite) mit Ihrem Verstärker zu verbinden. Der Ausgang liefert 1 V / 600 Ω.

Kann ich Plattenspieler anschließen?

Ja, schließen Sie Ihre Plattenspieler an die PHONO-Eingänge (Cinch) an und stellen Sie die entsprechenden Wählschalter (PH3/LN3 oder PH1/LN1) auf Position PH. Die Phono-Eingänge akzeptieren 3 mV / 47 kΩ.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vor der Reinigung vom Netz. Wischen Sie die Oberfläche regelmäßig mit einem feuchten fusselfreien Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel, da diese das Gehäuse beschädigen könnten.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Netz, öffnen Sie den Sicherungshalter (Rückseite) und ersetzen Sie die defekte Sicherung durch ein identisches Modell: F 0,5 A / 250 VAC (5 x 20 mm). Bleibt das Problem bestehen, ziehen Sie einen qualifizierten Techniker hinzu.

Welche Betriebsspannung wird benötigt?

Das Gerät arbeitet mit einer Netzspannung von max. 230 VAC / 50 Hz. Schließen Sie es nicht an eine abweichende Spannung an, um Schäden zu vermeiden.

Wie verwende ich die CUE-Funktion?

Mit dem CUE-Wahlschalter (Kanal 1 oder 2) können Sie einen bestimmten Kanal über Kopfhörer hören, ohne den Master-Ausgang zu beeinflussen. Aktivieren Sie den gewünschten CUE und stellen Sie die Kopfhörerlautstärke mit dem entsprechenden Potentiometer ein.

Kann ich den Ausgang des Pults aufnehmen?

Ja, verwenden Sie den REC-Ausgang (Cinch-Stereo), um ein Aufnahmegerät anzuschließen. Dieser Ausgang liefert einen festen Pegel von 0 dB / 1 V / 600 Ω, unabhängig von der Master-Lautstärke.

Ist das Gerät für den Außeneinsatz geeignet?

Nein, das PROMIX20 ist nur für den Innenbereich konzipiert. Schützen Sie es vor Regen, Feuchtigkeit und extremen Temperaturen. Verwenden Sie es in trockenen Umgebungen wie Diskotheken oder Theatern.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren HQ Power-Händler. Nur Originalteile gewährleisten Sicherheit und einwandfreie Funktion. Das Gerät enthält keine vom Benutzer reparierbaren Teile.

BEDIENUNGSANLEITUNG PROMIX20 HQ Power

1. Einführung & Eigenschaften

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des PROMIX20! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.

2. Sicherheitshinweise

Seien Sie vorsichtig bei der Installation : Fassen Sie keine Kabel an, die unter Strom stehen um einen lebensgefährlichen elektrischen Schlag zu vermeiden.

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Trennen Sie das Gerät vor Öffnen vom Netz.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben im Punkt 7 "Technische Daten".
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Beachten Sie, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theater, usw. entworfen. Der PROMIX20 ist nur für den Anschluss an einen AC-Strom von max. 230Vac/50Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ausgesetzt wird.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, Lampenexplosion, usw. verbunden.

4. Bedienelemente

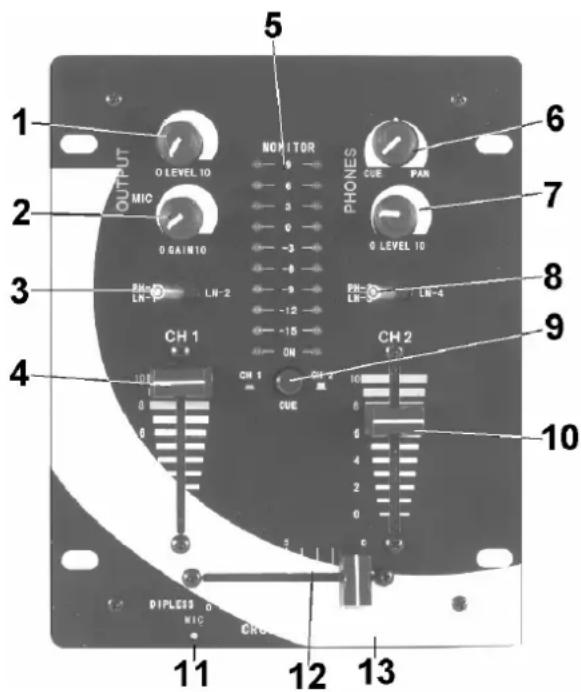

a. Frontplatte

1. Lautstärkeregler Master
2. Lautstärkeregler Mikrofon
3. PH1/LN1 - LN2 Wahlschalter
4. Schieberegler Kanal 1
5. Stereo VU LED Meter Ausgangssignal
6. Regler CUE (1 Kanal, cf. #9) oder PAN (Ausgangssignal) für Kopfhörer
7. Lautstärkeregler Kopfhörer
8. PH3/LN3 - LN4-Wahlschalter
9. Kanal 1 / 2 Wahlschalter für Cue-Funktion.
10. Schieberegler Kanal 2
11. 6.35mm-Mikrofoneingang auf der Vorderseite
12. Kanal 1 / 2 Crossfader
13. 6.35mm-Kopfhörerausgang auf der Vorderseite

1 OUTPUT MIC 0 LEVEL 10 0 GAIN 10 NONITOR 9 6 3 0 -3 -4 -5 -9 -12 -15 ON PH-2 LN-4 PH-2 LN-4 CH 1 CH 1 CUE CH 2 F-3 10 DIPLESS MIC CH 1 11 12 13 5 6 7 8 9 10

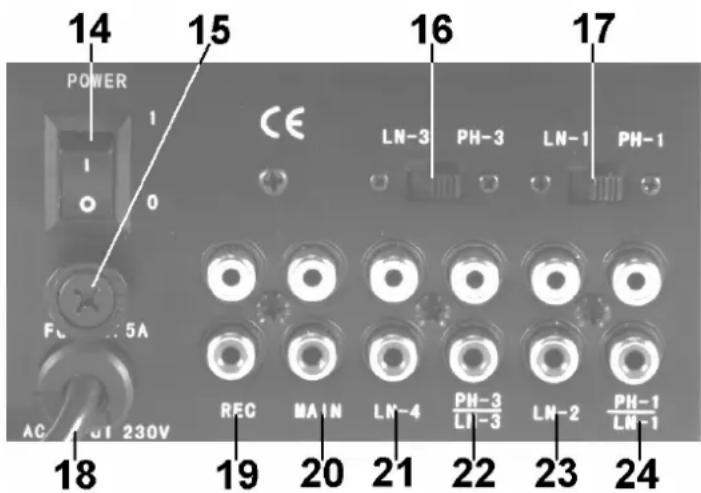

b. Rückseite

1. Stromschalter
2. Sicherungshalter für 0.5A / 250V-Sicherung
3. Wahlschalter PHONO3/LINE3
4. Wahlschalter PHONO1/LINE1
5. Stromkabel
6. Stereo RCA REC-Ausgang
7. Stereo RCA MAIN-Ausgang
8. Stereo RCA LINE4-Eingang
9. Stereo RCA PHONO3/LINE3-Eingang
10. Stereo RCA LINE2-Eingang
11. Stereo RCA PHONO1/LINE1-Eingang

5. Verbindungen

POWER 14 15 16 17 CE LN-3 PH-3 LN-1 PH-1 FE 5A REC MAIN LN-4 PH-3 LN-2 PH-1 AC 230V LN-3 LN-1 18 19 20 21 22 23 24

• Stellen Sie den Stromschalter (#14) auf "OFF", ehe Sie irgendeine andere Verbindung machen.
• Verwenden Sie nur hochwertige Audiokabel um die Tongualität zu behalten.
• Verbinden Sie Ihren Verstärker mit dem MAIN-Ausgang (#20) und ein Aufnahmegerät mit dem REC-Ausgang (#19)
• Schließen Sie das Mikrofon an den MIC-Eingang (#11) und den Kopfhörer an den PHONES-Ausgang (#13) an.
• Schließen Sie die Plattenspieler an die PHONO-Eingänge (#22 & 24) an und stellen Sie die Schalter (#16 oder 17) auf PH.
• Schließen Sie die Liniensignale an die LINE- (LN) Eingänge an (#21 und 23 sind nur Linieneingänge ; für die Eingänge #22 und 24 stellen Sie die Schalter 16 und 17 auf LN).

6. Reinigung und Wartung

1. Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
2. Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
3. Die mechanisch bewegenden Teile dürfen keinen Verschleiß aufweisen.
4. Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
5. Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
6. Außer Lampen und Sicherung gibt es keine zu wartenden Teile.
7. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

7. Technische Daten

Spannungsversorgung max. 230VAC/50Hz

Mikrofoneingang 1.5mV / 2kΩ / symmetrisch

Phono-Eingänge 3mV / 47kΩ

Linieneingänge 150mV / 27Ω

Masterausgang 0dB / 1V / 600Ω

Rekordausgang 0dB / 1V / 600Ω

Frequenzbereich 20Hz\~20kHz +/-2dB

Klirrfaktor 0.02%

Signal-/Rauschabstand >80dB

Kopfhörerimpedanz 160Ω

Abmessungen 240 x 166 x 112mm

Gesamtgewicht 2.2kg

Sicherung F 0.5A, 250VAC (5 x 20mm) (Best.-Nr. FF0.5N)

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
