PROMIX20 - Table de mixage HQ Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	HQ Power
Modèle	PROMIX20
Alimentation	230 VAC / 50 Hz
Dimensions (L x l x H)	240 x 166 x 112 mm
Poids	2,2 kg
Fusible	F 0,5 A / 250 VAC (5 x 20 mm)
Entrée microphone	1,5 mV / 2 kΩ, symétrique
Entrées phono	3 mV / 47 kΩ
Entrées ligne	150 mV / 27 Ω
Sortie master	0 dB / 1 V / 600 Ω
Sortie enregistrement	0 dB / 1 V / 600 Ω
Réponse en fréquence	20 Hz - 20 kHz ±2 dB
Distorsion	0,02 %
Rapport signal/bruit	>80 dB
Impédance casque	160 Ω
Réglages disponibles	Volume master, volume micro, curseurs canaux 1 et 2, crossfader, sélecteurs d'entrée (PH/LN), sélecteur CUE/PAN, volume casque
Indicateurs	LED VU stéréo sortie
Connecteurs d'entrée	1 entrée micro (Jack 6,35 mm face avant), 2 entrées phono/ligne (RCA), 2 entrées ligne (RCA)
Connecteurs de sortie	1 sortie casque (Jack 6,35 mm face avant), 1 sortie master (RCA), 1 sortie REC (RCA)
Nettoyage	Chiffon humide non pelucheux, pas d'alcool ni solvants
Sécurité	Protection contre pluie/humidité, débrancher avant ouverture, usage intérieur uniquement
Pièces détachées	Disponibles auprès du revendeur
Garantie	Ne couvre pas les dommages dus à la négligence des instructions
Usage prévu	Professionnel (discothèques, théâtres)

FOIRE AUX QUESTIONS - PROMIX20 HQ Power

Comment brancher un microphone sur le PROMIX20 ?

Branchez votre micro sur l'entrée MIC située sur la face avant (Jack 6,35 mm). Assurez-vous que l'interrupteur d'alimentation est éteint avant toute connexion. Ajustez ensuite le volume micro à l'aide du bouton correspondant.

Quel type de câble utiliser pour la sortie master ?

Utilisez un câble RCA de bonne qualité pour relier la sortie MASTER (panneau arrière) à votre amplificateur. La sortie délivre 1 V / 600 Ω.

Puis-je connecter des platines vinyles ?

Oui, branchez vos platines sur les entrées PHONO (RCA) et réglez les sélecteurs correspondants (PH3/LN3 ou PH1/LN1) sur la position PH. Les entrées phono acceptent 3 mV / 47 kΩ.

Comment nettoyer la table de mixage ?

Débranchez l'appareil avant nettoyage. Essuyez régulièrement la surface avec un chiffon humide non pelucheux. N'utilisez pas d'alcool ni de solvants, car ils pourraient endommager le boîtier.

Que faire si le fusible saute ?

Débranchez l'appareil, ouvrez le porte-fusible (panneau arrière) et remplacez le fusible défectueux par un modèle identique : F 0,5 A / 250 VAC (5 x 20 mm). Si le problème persiste, consultez un technicien qualifié.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension secteur de 230 VAC / 50 Hz max. Ne branchez pas sur une tension différente pour éviter tout dommage.

Comment utiliser la fonction CUE ?

Le sélecteur CUE (canaux 1 ou 2) permet d'écouter un canal spécifique au casque sans affecter la sortie master. Activez le CUE souhaité, puis réglez le volume casque avec le potentiomètre dédié.

Puis-je enregistrer la sortie de la table ?

Oui, utilisez la sortie REC (RCA stéréo) pour connecter un appareil d'enregistrement. Cette sortie délivre un niveau fixe de 0 dB / 1 V / 600 Ω, indépendant du volume master.

L'appareil est-il adapté à une utilisation en extérieur ?

Non, le PROMIX20 est conçu pour un usage en intérieur uniquement. Protégez-le de la pluie, de l'humidité et des températures extrêmes. Utilisez-le dans des lieux secs comme des discothèques ou théâtres.

Où trouver des pièces de rechange ?

Adressez-vous à votre revendeur HQ Power. Seules des pièces d'origine garantissent la sécurité et le bon fonctionnement. L'appareil ne contient aucune pièce réparable par l'utilisateur.

MODE D'EMPLOI PROMIX20 HQ Power

1. Introduction et caractéristiques

Aux résidents de l'Union Européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à l'environnement.

Ne jetez pas cet appareil (et des piles éventuelles) parmi les déchets ménagers; il doit arriver chez une firme spécialisée pour recyclage.

Vous êtes tenu à porter cet appareil à votre revendeur ou un point de recyclage local.

Respectez la législation environnementale locale.

Si vous avez des questions, contactez les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lisez le présent manuel attentivement avant la mise en service de l'appareil. Vérifiez l'état de l'appareil. Remettez l'installation à plus tard et consultez votre revendeur si l'appareil a été endommagé pendant le transport.

2. Prescriptions de sécurité

Soyez prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.

Protégez l'appareil contre la pluie et l'humidité.

Débranchez le câble d'alimentation avant d'ouvrir le boîtier.

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce manuel et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ne branchez pas l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendez jusqu'à ce que l'appareil ait atteint la température ambiante avant de l'utiliser.
• La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de ce manuel.
• Le câble d'alimentation ne peut pas être replissé ou endommagé. Demandez à votre revendeur de renouveler le câble d'alimentation si nécessaire.
• Débranchez l'appareil s'il n'est pas utilisé ou pour le nettoyer. Tirez la fiche pour débrancher l'appareil ; non pas le câble.
• Les dommages occasionnés par des modifications à l'appareil par le client, ne tombent pas sous la garantie.
• Gardez votre PROMIX20 hors de la portée de personnes non qualifiées et de jeunes enfants.

3. Directives générales

• Cet appareil a été développé pour usage professionnel dans des discothèques, des théâtres, etc. Employez cet appareil à l'intérieur et connecté à une source de courant CA de max. 230Vac/50Hz.
• Evitez de secouer l'appareil et traitez l'appareil avec circonspection pendant l'installation et l'opération.
• Choisissez un endroit où l'appareil est protégé contre la poussière, l'humidité et des températures extrêmes.
• Familiarisez-vous avec le fonctionnement de l'appareil avant de l'utiliser. Ne permettez pas aux personnes non qualifiées d'opérer cet appareil. La plupart des dégâts sont causés par un usage non professionnel.
• Transportez l'appareil dans son emballage originel.
• Toute modification de l'appareil est interdite pour des raisons de sécurité.
• N'utilisez votre PROMIX20 qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs etc. Un usage impropre annule d'office la garantie.

4. Commande

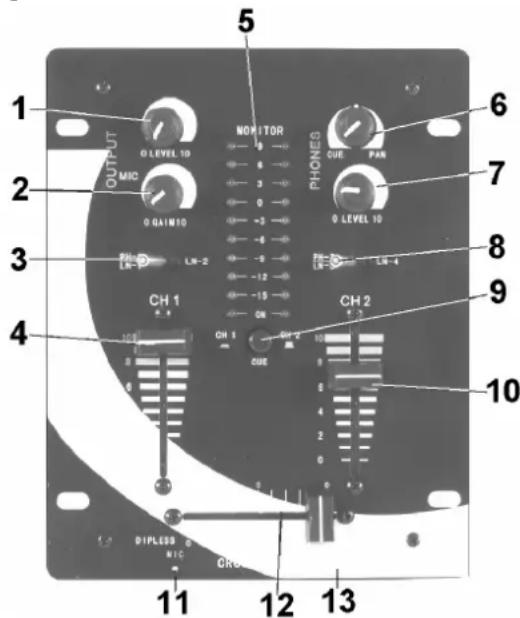

a. Panneau de réglage

1. Réglage de volume master
2. Réglage de volume de microphone
3. Sélecteur PH1/LN1 - LN2
4. Curseur canal 1
5. Indicateur LED VU stéréo sortie
6. Sélecteur CUE (1 canal, cf. #9) ou PAN (signal de sortie) pour casque d'écoute.
7. Réglage de volume casque
8. Sélecteur PH3/LN3 - LN4
9. Sélecteur canal 1 / 2 pour fonction cue.
10. Curseur canal 2
11. Entrée 6.35mm pour un microphone à la face avant.
12. Crossfader canal 1 / 2
13. Sortie 6.35mm pour casque d'écoute à la face avant.

1 OUTPUT MIC O LEVEL 10 NORITOR 6 PHONES CUE PAN 7 O LEVEL 10 8 LM-2 LM-4 9 CH 1 CH 2 4 2.4 10 CUE 11 DIPLESS MIC CH0 12 13

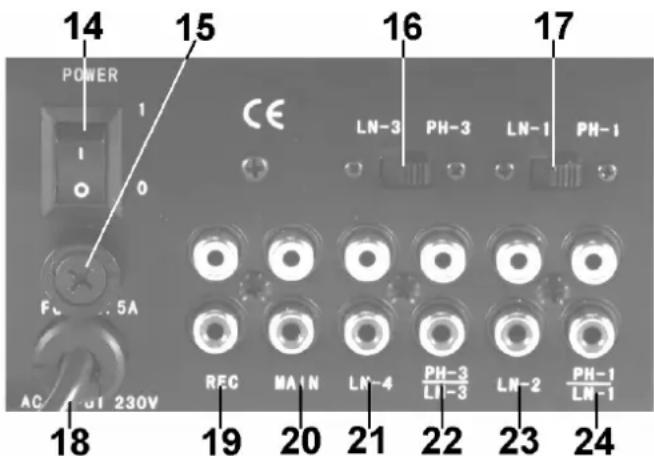

b. Panneau arrière

1. Interrupteur ON/OFF
2. Porte-fusible pour fusible 0.5A / 250V
3. Sélecteur PHONO3/LINE3
4. Sélecteur PHONO1/LINE1
5. Câble d'alimentation
6. Sortie REC (RCA stéréo)
7. Sortie MAIN (RCA stéréo)

14 POWER 1 0 15 CE LN-3 PH-3 LN-1 PH-1 16 FOUT 5A AC 230V REC MAIN LN-4 PH-3 LN-3 LN-2 PH-1 LN-1 17 18 19 20 21 22 23 24

1. Entrée LINE4 (RCA stéréo)
2. Entrée PHONO3/LINE3 (RCA stéréo)
3. Entrée LINE2 (RCA stéréo)
4. Entrée PHONO1/LINE1 (RCA stéréo)

5. Connexions

• Mettez l'interrupteur de courant (p.6 #14) sur "OFF" avant d'établir n'importe quelle connexion.
• Utilisez uniquement des câbles audio de haute qualité pour maintenir la qualité du son.
• Connectez un amplificateur à la sortie MAIN (p.6 #20) et un appareil d'enregistrement à la sortie REC (p.6 #19)
• Connectez votre micro à l'entrée MIC (p.6 #11) et votre casque d'écoute à la sortie PHONES (p.6 #13).
• Connectez des tourne-disques aux entrées PHONO (p.6 #22 & 24) et mettez les sélecteurs (p.5 #16 ou 17) sur PH.
• Des signaux ligne doivent être connectés aux entrées LINE (LN) (p.6 #21 et 23 sont des entrées lignes ; pour les entrées #22 et 24 vous devez mettre les sélecteurs 16 et 17 sur LN).

6. Nettoyage et entretien

1. Serrez les écrous et les vis et vérifiez qu'ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer les connexions etc.
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir l'appareil.
5. Débranchez l'appareil avant de le nettoyer.
6. Essuyez l'appareil régulièrement avec un chiffon humide non pelucheux. Evitez l'usage d'alcool et de solvants.
7. Il n'y a pas de parties maintenables par l'utilisateur.
8. Commandez des pièces de rechange éventuelles chez votre revendeur.

7. Spécifications techniques

Alimentation max. 230VAC/50Hz

Entrée microphone 1.5mV / 2kΩ / balancé

Entrées Phono 3mV / 47kΩ

Entrées ligne 150mV / 27Ω

Signal de sortie Master 0dB / 1V / 600Ω

Signal de sortie Record 0dB / 1V / 600Ω

Réponse en fréquence 20Hz\~20kHz +/-2dB

Distorsion 0.02%

Rapport signal/bruit >80dB

Impédance casque 160Ω

Dimensions 240 x 166 x 112mm

Poids total 2.2kg

Fusible F 0.5A, 250VAC (5 x 20mm) (référence FF0.5N)

Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable.
