Produkttyp	Weinkühlschrank
Marke	Electrolux
Modell	ERC 38810 WS
Gesamtkapazität	361 Liter
Abmessungen (H x B x T)	1800 x 595 x 623 mm
Stromversorgung	230 V, 10 A
Klimaklasse	SN (10-32°C), N (16-32°C), ST (18-38°C), T (18-43°C)
Einstellbarer Temperaturbereich	+6°C bis +17°C
Temperaturanzeige	Digital, mit Einstellung über +/– Tasten
Innenbeleuchtung	Ja, automatische Abschaltung nach 5 Minuten
Abtauen	Automatisch
Regaltyp	Verstellbar (flach oder geneigt)
Reversible Tür	Ja (Möglichkeit, die Öffnungsrichtung zu ändern)
Griff	Enthalten und verschiebbar
Alarm bei offener Tür	Ja (ausgelöst nach 5 Minuten)
Kühlsystem	Kompressor
Kältemittel	FCKW-frei, umweltfreundlich
Lampentyp	E14, max. 25 W
Reinigung	Weiches Tuch, warmes Wasser und Spülmittel
Reparierbarkeit	Einige Störungen können vom Benutzer behoben werden (siehe Fehlerbehebung)
Recycelbare Materialien	Ja (Verpackung und Gerät)

Häufig gestellte Fragen - ERC 38810 WS ELECTROLUX

Wie stelle ich die Temperatur des Weinkühlschranks ein?

Verwenden Sie die Tasten + und – am Bedienfeld, um die Temperatur zwischen +6°C und +17°C einzustellen. Lassen Sie nach jeder Änderung 24 Stunden zur Stabilisierung.

Was tun, wenn die Innentemperatur zu hoch ist?

Verringern Sie die Temperatur über das Bedienfeld. Überprüfen Sie, ob die Tür gut geschlossen und die Türdichtung sauber und intakt ist.

Warum ertönt der Alarm?

Der Alarm wird ausgelöst, wenn die Tür länger als 5 Minuten offen bleibt. Drücken Sie die Alarm-Stopp-Taste, um ihn auszuschalten; die rote Anzeige erlischt, wenn die Tür geschlossen wird.

Was tun bei längerem Stromausfall?

Wenn das Gerät weiterläuft, bitten Sie jemanden, regelmäßig den ordnungsgemäßen Betrieb zu überprüfen, um einen Verlust des Inhalts zu vermeiden. Lassen Sie die Tür bei längerem Stillstand einen Spalt offen, um Gerüche zu vermeiden.

Wie reinige ich das Innere des Weinkühlschranks?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Reinigen Sie mit einem weichen Tuch, warmem Wasser und etwas Spülmittel. Befeuchten Sie keine Holzteile. Trocknen Sie alles vollständig, bevor Sie die Tür schließen.

Wie ersetze ich die Innenlampe?

Ziehen Sie den Stecker. Ersetzen Sie die Lampe durch eine des gleichen Typs: Fassung E14, max. Leistung 25 W. Verwenden Sie eine geeignete Ersatzlampe.

Warum sammelt sich Wasser im Inneren?

Reinigen Sie das Ablaufloch im Inneren des Weinkühlschranks mit einem Wattestäbchen oder einer Bürste. Überprüfen Sie, ob der Ablaufschlauch hinten gut in den Auffangbehälter mündet.

Wie ändere ich die Türanschlagrichtung?

Ziehen Sie den Stecker, entfernen Sie das Lüftungsgitter. Schrauben Sie die Scharniere ab, versetzen Sie den Scharnierbolzen und die Kunststoffabdeckungen auf die andere Seite. Setzen Sie den Griff auf die gegenüberliegende Seite. Befolgen Sie die Anweisungen im Handbuch.

Was ist die ideale Temperatur zur Weinlagerung?

Für Weißweine: +10 bis +12°C; für Rosé und leichte Rotweine: +12 bis +16°C; für Champagner und Schaumweine: +6 bis +8°C. Lagerfähige Weine werden im unteren, kühleren Bereich aufbewahrt.

Wie kann ich mit meinem Weinkühlschrank Energie sparen?

Stellen Sie das Gerät an einem kühlen Ort, geschützt vor Sonne und Wärmequellen auf. Vermeiden Sie es, die Tür zu oft oder zu lange zu öffnen. Reinigen Sie regelmäßig den Kompressor und den Kältekreislauf auf der Rückseite.

BEDIENUNGSANLEITUNG ERC 38810 WS ELECTROLUX

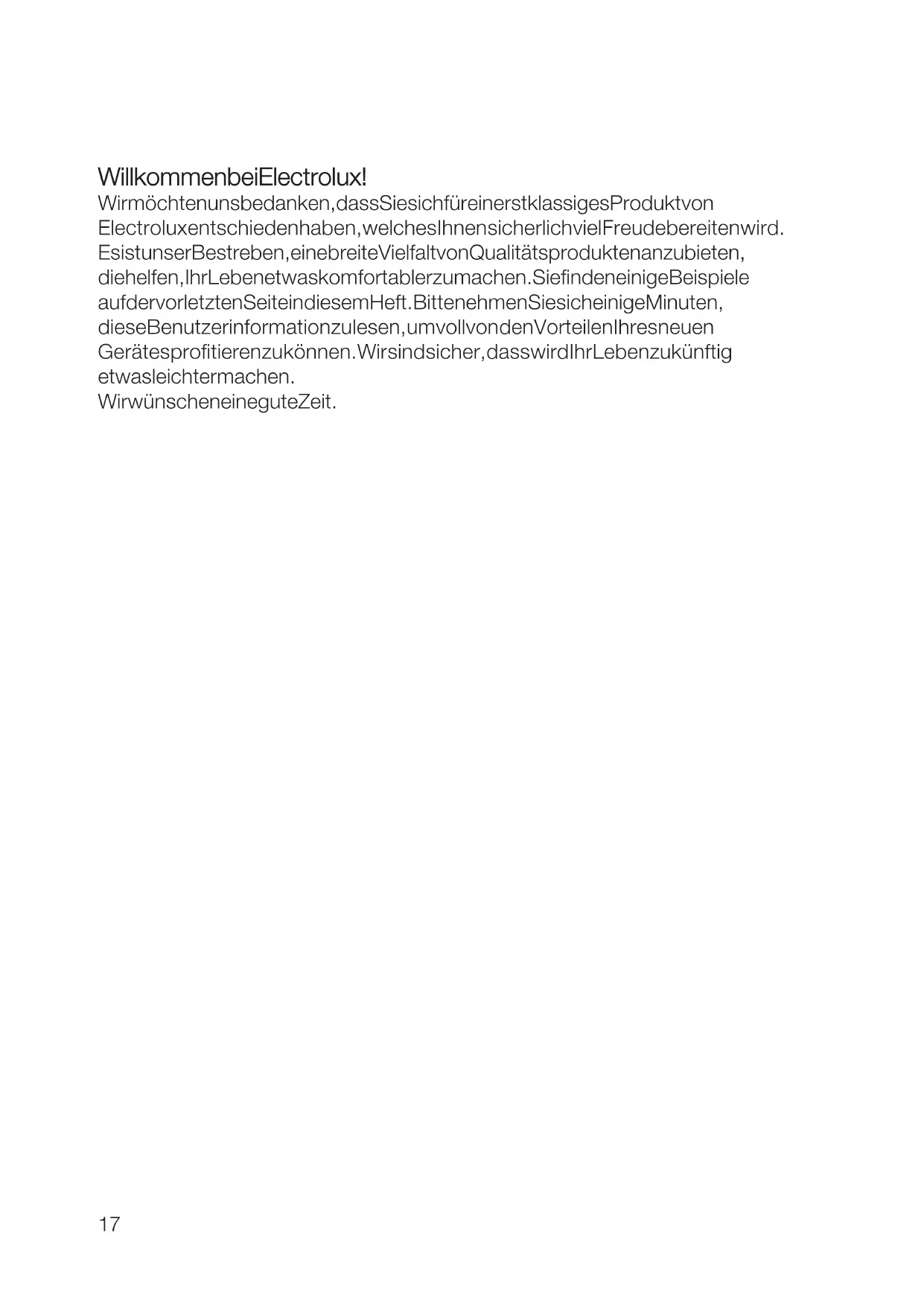

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

Wichtige Hinweise zur Sicherheit

Die Funktionen Ihres neuen Weinkühlers unterscheiden sich möglicherweise von denen Ihres bisherigen Gerätes. Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Bitte lesen Sie diese Gebrauchsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch, um eine sachgerechte Bedienung und Pflege sicherzustellen. Verwahren Sie die Gebrauchsanleitung anschließend an einem sicheren Ort. Sie können dann später im Bedarfsfall jederzeit darauf zurückgreifen oder die Gebrauchsanleitung im Falle eines Besitzerwechsels weitergeben.

Anwendungsbereich

- Das Gerät ist für die Aufbewahrung von Getränken im Haushaltsbereich entsprechend dieser Gebrauchsanleitung bestimmt. - Bewahren Sie niemals explosive Gase oder Flüssigkeiten im Kühl- oder Gefrierraum auf. Sie könnten explodieren und sowohl Personen- als auch Sachschäden verursachen. - Lassen Sie keine scharfen Gegenstände mit dem Kühlsystem auf der Rückseite und im Inneren des Gerätes in Berührung kommen.

Löcher im Kühlsystem führen sowohl zu einer Beschädigung des Gerätes als auch zu einem Verderben der im Gerät gelagerten Lebensmittel.

· Das Gerät ist schwer. Die Kanten sowie hervorstehende Teile könnten scharf sein. Transportieren Sie das Gerät mit äußerster Vorsicht und tragen Sie beim Transport Handschuhe.

Kinder

- Achten Sie unbedingt darauf, dass Kleinkinder weder an den Bedienelementen spielen noch in das Gerät hineinklettern.

WARNUNG!

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse um das Gerät oder im Einbauschrank nicht blockiert sind.

WARNUNG!

Versuchen Sie nicht, den Abtauprozess durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.

WARNUNG!

Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

WARNUNG!

Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.

Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.

Mit der Blume sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Entsorgen alter Geräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhaltsverzeichnis

WICHTIGE HINWEISE ZUR SICHERHEIT 18.....

Entsorgen alter Geräte 19. . . . . . . .

Inhaltsverzeichnis 20.

Beschreibung 21.

Vor der ersten Inbetriebnahme des Gerätes 21......

Bedienelemente 21 .....

Schalten Sie den Weinkühler ein und wählen Sie die richtige Temperatur 22

Innentemperatur des Weinkühlers .. 22

Messen der Temperatur ..... 23

Abschalten 23.

Alarme und andere Funktionen ... 23

Innenraum 24

PRAKTISCHE TIPPS 24

Energiespartipps 24

Das Gerät und die Umwelt ..... 24

Umweltschutz 24

PFLEGE UND WARTUNG ..... 25

Entfernen des Lüftungsgitters ..... 25

Reinigung 25

Glühlampenwechsel 26

Abtauen - Weinkühler 26

Wenn Sie das Gerät nicht benutzen 26

Wenn das Gerät nicht funktioniert ...... 26

Technische Angaben ..... 28

Installation 28

Geräteanschlusskabel 28

Auspacken 29.

Entfernen Sie die Transportsicherungen ..... 29

Reinigung 29

Aufstellen des Gerätes 29

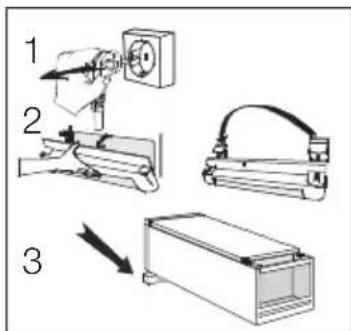

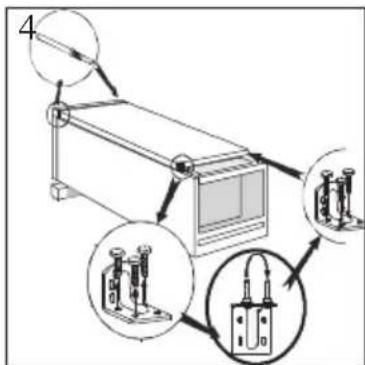

Ändern des Türanschlages ..... 31

Elektrischer Anschluss 31

Beschreibung

Vor der ersten Inbetriebnahme des Gerätes

Beziehen Sie sich bezüglich der Aufstellung und Reinigung des Gerätes auf das Kapitel "Aufstellen".

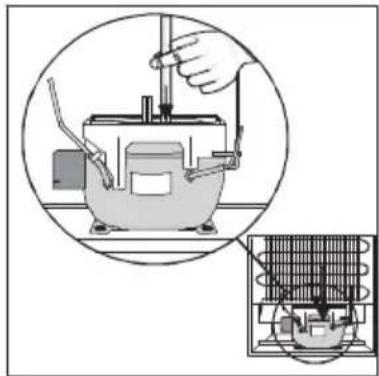

Kontrollieren Sie vor dem Aufstellen des Gerätes, ob der Ablaufschlauch auf der Rückseite in die Auffangschale mündet.

Lassen Sie das Gerät vor Anschluss an das Netz und vor der ersten

Inbetriebnahme ca. 4 Stunden lang stehen, bevor es in Betrieb genommen werden darf. Andernfalls könnte der Kompressor beschädigt werden. Während der Ruhephase kann das Öl zum Kompressor zurückfließen.

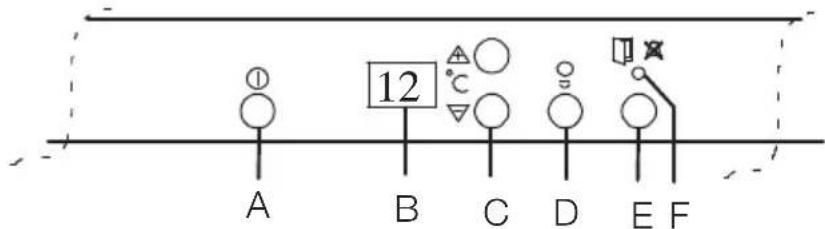

Bedienelemente

A. Weinkühler-Netzschalter

Zum Ein- und Ausschalten des

Weinkühlers.

B. Temperaturanzeige

Zeigt die im Weinkühler herrschende Temperatur in der Mitte an.

C. Temperatureinstelltasten / Thermostat

Zum Einstellen der Temperatur.

D. Beleuchtung

E. Alarm-Ausschalttaste

Zum Ausschalten des akustischen Alarmsignals.

F. Rote Warnleuchte

Blinkt, wenn im Gerät ein Alarm ausgelöst worden ist.

Schalten Sie den Weinkühler ein und wählen Sie die richtige Temperatur.

Einschalten:

Schalten Sie den Weinkühler durch Betätigung des Netzschalters ein.

Einstellen der Temperatur

Drücken Sie die Taste so lange, bis die gewünschte Temperatur auf der Temperaturanzeige blinkt. (Die Temperatur ist zwischen +6 °C und +17 °C einstellbar.)

"+" erhöht die Temperatur.

"-" senkt die Temperatur.

Nach der Einstellung wird die im

Kühlgerät gemessene Temperatur auf der Temperaturanzeige angezeigt.

ANMERKUNG: Die Leistungskapazität des Kühlers wird bei einer Temperatur von 17 °C oder wärmer negativ beeinflusst.

Lassen Sie das Gerät nach jeder

Temperaturänderung 24 Stunden lang laufen, damit sich die Temperatur im Gerät stabilisieren kann.

Eine Neueinstellung der Temperatur ist nicht erforderlich, wenn Sie das Gerät nach einer Betriebsunterbrechung erneut einschalten. Das Thermostat hat die zuletzt eingestellte Temperatur gespeichert.

Innentemperatur des Weinkühlers

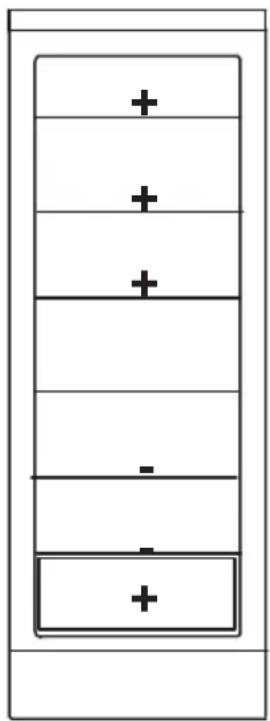

Die Abbildung zeigt die kältesten und wärmsten Stellen im Weinkühler.

Weinregal

Lagertipps

Wie lange ein Wein gelagert werden kann, hängt von seinem Reifegrad, der Traubensorte, dem Alkoholgehalt sowie dem aufgelösten Fruchtzucker und Tannin ab. Achten Sie beim Weinkauf darauf, ob es sich um einen reifen Wein handelt oder ob er mit der Zeit noch besser wird.

Im unteren Teil des Kühlers. Kalte Luft verlangsamt den Reifeprozess. Lagern Sie demgemäß ältere und reife Weine sowie solche, die Sie über einen längeren Zeitraum lagern möchten, im unteren Teil des Kühlers. Außerdem sollten im unteren Teil Weine gelagert werden, die kalt serviert werden.

Im oberen Teil des Kühlers. Lagern Sie im oberen Teil Weine, die weiter heranreifen sollen, Weine, die wärmer serviert werden, und solche, die Sie recht bald konsumieren möchten. Legen Sie die Flaschen hin, damit der Korken nicht austrocknet.

Lagern Sie den Wein an einem dunklen Ort. Die Türen des Kühlers sind doppelt verglast und mit einer dunklen Schicht überzogen. Dadurch wird der Wein gegen schädliche Lichteinflüsse geschützt, sofern der Kühler an einem gut beleuchteten Ort aufgestellt wird.

Schalten Sie das Licht im Kühler nicht zu oft und zu lange an. Wein sollte in Dunkelheit gelagert werden. Gehen Sie vorsichtig mit den Flaschen um, damit der Wein nicht geschüttelt wird.

Beachten Sie die Ratschläge und Empfehlungen in Bezug auf Qualität, Haltbarkeit und optimale Lagertemperatur des Weines, die man Ihnen beim Kauf des Weines gibt oder die Sie in der einschlägigen Literatur finden können.

Empfohlene Lagertemperaturen:

- Weißwein +10 bis +12 °C - Roséwein und leichter Rotwein +12 bis +16 °C - Champagner und Sekt +6 bis +8 °C Wenn Sie verschiedene Flaschen übereinanderlegen, achten Sie darauf, dass keine mit den Kühlplatten in Berührung kommt.

Messen der Temperatur

Wenn Sie die Temperatur mit einem herkömmlichen, einfachen Thermometer messen, sollten Sie das Thermometer in ein Glas Wasser stellen und es in der Mitte des Gerätes platzieren. Dieses Verfahren gibt Aufschluss über die Temperatur in den Lebensmitteln. Das Thermometer darf weder am Regal hängen noch direkt darauf liegen.

Schalten Sie das Gerät durch Betätigung des Netzschalters aus. Halten Sie die Taste ca. 1 Sekunde gedrückt, um einen Fehlbetrieb zu vermeiden.

Die Stromzufuhr ist nur dann vollständig unterbrochen, wenn der Netzstecker von der Netzsteckdose abgetrennt ist.

Alarm und andere Funktionen Warnung "Tür geöffnet"

Wenn die Tür für länger als 5 Minuten geöffnet ist, beginnt die rote Warnleuchte zu blinken. Darüber hinaus ertönt ein Alarmsignal. Ausschalten des Alarmsignals: Drücken Sie die "Alarm-Ausschalttaste". Die rote Warnleuchte erlischt, sobald die Tür geschlossen ist.

Die Beleuchtung des Kühlers sollte bei geschlossener Tür angeschaltet werden. So kann der Inhalt des Kühlers bequem durchgesehen werden, ohne dass die Tür geöffnet werden muss. Das Licht des Kühlers sollte normalerweise ausgeschaltet sein, damit der Wein keiner ständigen Beleuchtung ausgesetzt ist. Es schaltet sich nach etwa 5 Minuten automatisch ab.

Die Regalbretter sollten flach oder schräg eingelegt werden. Sie erzielen die Schräglage, indem Sie die vorderen Haken in eine niedrigere Schiene einlegen. In dieser Position können auch bereits geöffnete Flaschen auf den Regalbrettern gelagert werden.

PRAKTISCHE TIPPS

Energiespartipps

• Wählen Sie den Aufstellungsort sorgfältig aus. Beziehen Sie sich auf das Kapitel "Aufstellung". Bei richtiger Installation hat das Gerät eine geringere Stromaufnahme.
• Machen Sie das Gerät nicht ständig auf und zu und lassen Sie es nicht unnötig lange offen stehen.
• Überzeugen Sie sich hin und wieder davon, dass das Gerät richtig geschlossen ist. • Saugen Sie den Kompressor

und das Kühlsystem auf der Rückseite des Gerätes einmal jährlich.

• Lassen Sie warme Speisen vor der Aufbewahrung im Kühlschrank abkühlen. - Stellen Sie sicher, dass die Türdichtung vollständig vorhanden und stets sauber ist.

Das Gerät und die Umwelt

• Die in diesem Gerät verwendeten Türisolierungen und Kältemittel enthalten keine Stoffe, die einen Abbau der Ozonschicht verursachen. • Das gesamte Verpackungsmaterial ist recyclingfähig. • Die Konstruktion des Gerätes ermöglicht eine einfache Demontage und problemloses Recycling.

Umweltschutz

• Übergeben Sie das Verpackungsmaterial sowie ausrangierte Kühlgeräte einer Recyclingstelle. Nähere Informationen erhalten Sie bei Ihrer Stadtverwaltung oder Ihrem Händler.
• Reinigen Sie das Gehäuse mit einem milden Reinigungsmittel. Befolgen Sie die Empfehlungen im Kapitel "Energiespartips".

PFLEGE UND WARTUNG

Entfernen des Lüftungsgitters

Das Lüftungsgitter kann z. B. für Reinigungszwecke abgenommen werden.

Beim Herausnehmen des Lüftungsgitters muss die Tür geöffnet sein. Lösen Sie die Oberkante des Lüftungsgitters durch Ziehen nach außen/unten. Ziehen Sie das Lüftungsgitter dann gerade heraus.

Reinigen Sie das Gerät regelmäßig. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Wandsteckdose.

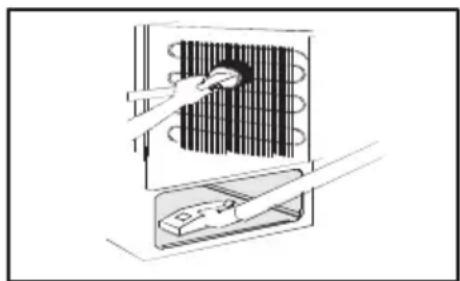

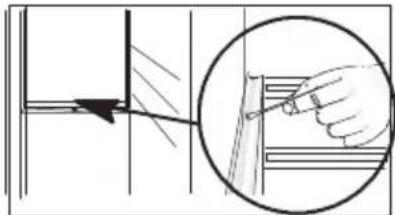

Reinigen Sie die sich im Weinkühler befindliche Auffangschale mit Hilfe von Wattestäbchen oder einem Pfeifenreiniger. Wenn der Ablauf verstopft ist, können Sie die Verstopfung mit Hilfe eines Kunststoff-Gardinenhakens beseitigen.

Entfernen Sie alle herausnehmbaren Teile und waschen Sie sie per Hand ab. Säubern Sie das Gerät, den Innenraum und die Türdichtung mit einem weichen Tuch. Verwenden Sie für die Reinigung einen mit lauwarmem Wasser verdünnten milden Reiniger.

Die Tür darf erst geschlossen werden, wenn der Innenraum vollständig getrocknet ist.

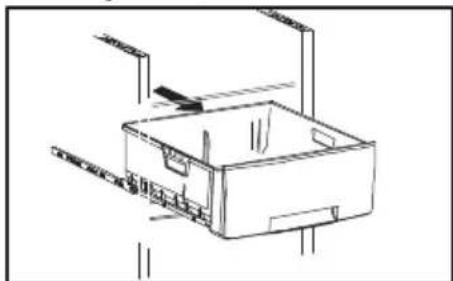

Ziehen Sie das Fach heraus. Heben Sie es über den hinteren Verschluss auf die Schiebevorrichtung. Kippen Sie das Fach nach unten und ziehen Sie es heraus. Reinigung. Setzen Sie es in umgekehrter Reihenfolge wieder zusammen.

Die Holzeinrichtungsdetails können mit einem feuchten Reinigungstuch und lauwarmem Wasser unter Zugabe von einem milden Handspülmittel gereinigt werden.

Die Holzteile nicht ins Wasser legen. Entfernen Sie das Lüftungsgitter (beziehen Sie sich auf das Kapitel "Entfernen des Lüftungsgitters") und saugen Sie unter dem Gerät den Staub. Ziehen Sie das Gerät von der Wand ab und reinigen Sie die Geräterückseite, das Kühlsystem und den Kompressor mit einem Staubsauger.

Heben Sie bei einem Umsetzen des Gerätes die Vorderkante an, um ein Zerkratzen des Fußbodens zu vermeiden.

Glühlampenwechsel

Vor dem Auswechseln der Glühlampe muss der Netzstecker von der Netzsteckdose abgetrennt werden. Klappen Sie das Gitter zurück, indem Sie die Vorderkante lösen. Ersetzen Sie die alte Glühlampe mit einer vom gleichen Typ. E14-Fassung, max. 25 W.

Der Weinkühler wird bei jedem Stopp des Kompressors automatisch abgetaut. Reifbildung lässt sich wie folgt vermeiden: - Stellen Sie keine warmen Speisen in das Gerät. - Machen Sie die Tür nicht ständig auf und zu und lassen Sie sie nicht unnötig lange offen stehen.

Wenn Sie das Gerät nicht benutzen

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Wandsteckdose.

Reinigen Sie das Gerät wie im Kapitel "Reinigung" beschrieben. Lassen Sie die Gerätetür offen. Andernfalls könnten im Gerät unangenehme Gerüche entstehen.

Wenn Sie das Gerät eingeschaltet lassen, sollten Sie jemanden bitten, hin und wieder nach dem Gerät zu sehen, damit die eingefrorenen Lebensmittel bei einem eventuellen Stromausfall nicht verderben.

WENN DAS GERÄT NICHT FUNKTIONIERT

Sollten Ihnen beim Betrieb des Gerätes einmal Unregelmäßigkeiten auffallen, so lesen Sie sich bitte zunächst die nachfolgenden Anweisungen sorgfältig durch, bevor Sie möglicherweise unnötig einen Kundendienst beauftragen. Viele Symptome lassen sich selbst beheben.

Modellbezeichnung	MöglicheUrsache/Abhilfemaßnahme
InderTemperaturanzeige erscheint“☐”.	EsisteinTemperatur-Meßfehleraufgetreten. BeauftragenSielhrenKundendienst.(Die Lebensmittelwerdenweiterhingekühlt; eine Temperatureinstellungistnichtmöglich.)
DieTemperaturimWeinkühler istzuhoch.	StellenSieeineniedrigereTemperaturein.StellenSiesicher,daßdieTürganz geschlossenundderDichtungsowohl vollständigvorhandenalsauchsauberist.
DieTemperaturimWeinkühler istzuniedrig.	StellenSieeinehöhereTemperaturein.
AufderKühlplatteim Weinkühlerbefindetsich Wasser.	Dasistnormal.Währenddesautomatischen AbtauenstautderReifaufdieKühlplatte.
IndenWeinkühlerläuft Wasser.	ReinigenSiedenWasserablaßunddie Ablaßöffnungz.B.mitWattestäbchenoder einerFlaschenbürste.WenndieTemperaturauchimTiefkühlteil niedrigeristalsgewünscht,könnenSiedie TemperaturmitderTemperatureinstelltaste erhöhen.
AufdenFußbodenläuft Wasser.	L e g e n S i e d e n s i c h a u f d e r R ü c k s GerätesbefindlichenAblaufschlauchüber denAblaufbehälter.LesenSieimKapitel"Vor InbetriebnahmedesGerätes"nach.
DasgesamteGerätistaußer Funktion.DieKühlungoderdie Innenbeleuchtung funktionierennicht.Esleuchten keineAnzeigelämpchen.	DasGerätistnichteingeschaltet.DasGerätwirdnichtmitStromversorgt.(VersuchenSieeinandereselektrischesGerät andieSteckdoseanzuschließen.)DieSicherungistherausgesprungen.DerNetzsteckeristnichtrichtig angeschlossen.
DerKompressoristständigin Betrieb.	StellenSieeinehöhereTemperaturein.StellenSiesicher,daßdieTürganz geschlossenundderDichtungsowohl vollständigvorhandenalsauchsauberist.

DerGeräuschpegelimGerät istzuhoch.

DasKühlsystemerzeugtständiggewisse Geräusche.EinImpulsgeräuschist wahrnehmbar,wennKühlflüssigkeitindie Kühlkanälegepumptwird.BeimEin-und AusschaltendesKompressorsisteinTicken zuhören.DerGeräuschpegelhängtvom jeweiligenGerätebetriebab.WennlhnenderGeräuschpegelabnorm erscheint:BiegenSiedieKanäleaufder GeräterückseiteauseinanderundstellenSie sicher,daßsichdieKanälenichtgegenseitig berühren.SolltensichdiePuffer(zwischender GerätewandunddenKanälen)lösen, müssendieseerneutbefestigtwerden.FolgenSiegenaudenAnweisungenim Kapitel"Installation,AufstellendesGerätes".

TECHNISCHE ANGABEN

ModellERC38810WS
NettolnhaltKühlrauml361
Dimensionmm
Höhe1800
Breite595
Tiefe623

INSTALLATION

Geräteanschlusskabel

Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wird.

·Eine Beschädigung des Netzkabels kann Kurzschluss, Stromschlag- und Brandgefahr verursachen.

- Beschädigte Geräteanschlusskabel dürfen nur durch einen vom Händler

empfohlenen Kundendienst bzw. qualifiziertes Personal ausgetauscht werden, um Gefahr für den Benutzer zu verhindern.

Auspacken

Packen Sie das Gerät aus und überprüfen Sie es auf Transportschäden. Sollten Beschädigungen festgestellt werden, so benachrichtigen Sie bitte unverzüglich Ihren Händler. Geben Sie das Verpackungsmaterial zum Recycling. Nähere Informationen erhalten Sie bei Ihrer Stadtverwaltung oder Ihrem Händler.

Lassen Sie Kinder nicht mit der Verpackung spielen. Die Plastikfolie kann Erstickungen verursachen.

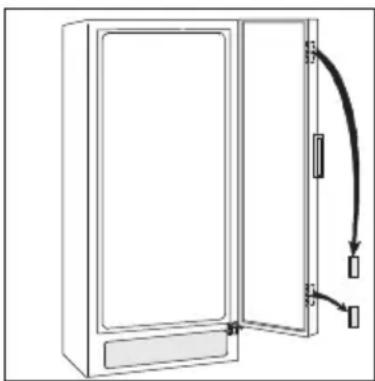

Entfernen Sie die

Transportsicherungen Entfernen Sie das Klebeband und die Transportsicherungen • seitlich der Türen • in den Türscharnieren • auf den Ablagerosten Entfernen Sie die Transportscharnier ab.

Die Griffe sind im Lieferumfang des Gerätes enthalten. Befestigen Sie den Griff.

Reinigen Sie den Innenraum des Gerätes mit lauwarmem Wasser, einem milden Reiniger und einem weichen Tuch. Die Holzeinrichtungsdetails können mit einem feuchten Reinigungstuch und lauwarmem Wasser unter Zugabe von einem milden Handspülmittel gereinigt werden. Die Holzteile nicht ins Wasser legen.

Aufstellen des Gerätes

Bitte prüfen, dass das Netzkabel und/oder der Netzstecker nicht von der Geräterückseite eingeklemmt und beschädigt wird.

- Ein beschädigtes Netzkabel und/oder ein beschädigter Netzstecker kann überhitzen und einen Brand verursachen. Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen.

- Kurzschluss- und Brandgefahr! Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken.

• Stromschlag- und Brandgefahr!

Um die Leistungsfähigkeit des Gerätes optimal nutzen zu können, sollten die nachfolgend aufgeführten Hinweise unbedingt beachtet werden:

- Stellen Sie das Gerät an einem trockenen, kühlen Ort auf, an dem es keiner direkten Sonneneinstrahlung ausgesetzt ist.

- Vermeiden Sie die Aufstellung des Gerätes in der Nähe von Wärmequellen wie z.B. einem Herd oder Geschirrspüler.

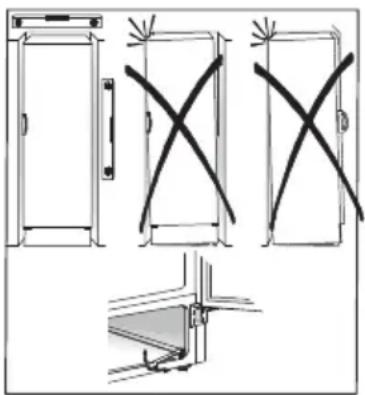

· Das Gerät muss gerade stehen und auf allen vier Ecken ruhen und sollte darüber hinaus nicht gegen eine Wand gelehnt werden. Justieren Sie die Füße im Bedarfsfall mit dem mitgelieferten Schraubenschlüssel.

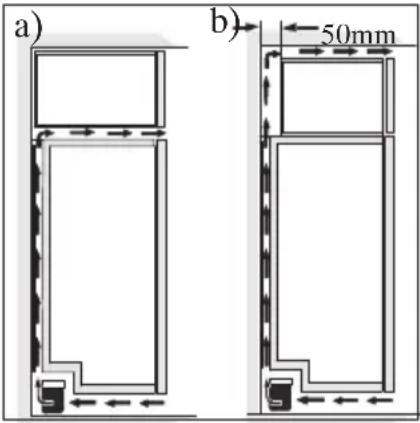

Rund um das Gerät muss eine gute Luftzirkulation gewährleistet sein. Die Lüftungsschlitze unter und hinter dem Gerät dürfen auf keinen Fall blockiert werden. Der Lüftungsraum über dem Gerät und sämtlichen Lebensmitteln/Hängeschränken muss mindestens 4 cm betragen. Der Lüftungsraum kann entweder

a) direkt über dem Gerät oder b) hinter und über dem Gerät sein. In diesem Fall muss hinter dem Gerät ein Mindestabstand von 50 mm verbleiben.

Stellen Sie das Gerät an einem trockenen Ort auf, dessen Umgebungstemperatur der Klimaklasse* entspricht, für die das Gerät ausgelegt ist.

*Siehe auf dem Typenschild links im Inneren des Geräts.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist.

Klimat-klasse	fürUmgebungs-temperaturvon
SN	+10°Cbis+32°C
N	+16°Cbis+32°C
ST	+18°Cbis+38°C
T	+18°Cbis+43°C

Kontrollieren Sie vor dem Aufstellen des Gerätes, ob der Ablaufschlauch auf der Rückseite in die Auffangschale mündet.

Wenn Sie das Gerät in einer Ecke mit den Scharnieren zur Wand hin aufstellen, muss der Abstand zwischen Wand und Gerät mindestens 230 mm betragen, damit die Tür so weit geöffnet werden kann, dass ein Herausnehmen der Ablageroste problemlos möglich ist.

Der Netzstecker muss nach dem Aufstellen des Gerätes erreichbar sein. Ändern des Türanschlages

1. Schließen Sie das Gerät und ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Entfernen Sie das Lüftungsgitter. Ein Teil des Lüftungsgitters ist abnehmbar. Entfernen Sie diesen Teil und legen Sie ihn auf die andere Seite.
3. Vor dem Hinlegen des Gerätes sollten Sie ein Holzbrett unterlegen, damit Sie beim späteren Aufrichten leichter unter das Gerät fassen können.

1. Auf dem oberen Teil des Gerätes. Setzen Sie den Lagerzapfen auf die andere Seite. Auf dem unteren Teil des Gerätes. Schrauben Sie das Scharnier ab. Setzen Sie den Lagerzapfen und die Kunststoffabdeckung um. Befestigen Sie das Scharnier auf der anderen Seite.

Justieren Sie die Höhe des unteren Scharniers mit dem mitgelieferten Schraubenschlüssel so, dass die Tür kein Spiel mehr hat, und ziehen Sie die Gegenmutter an.

Heben Sie das Gerät an und setzen Sie das Lüftungsgitter wieder ein.

1. Schrauben Sie den Griff ab. Den Griff abschrauben und ihn auf der anderen Seite anschrauben. Die mitgelieferten Kunststoffdübel in die Löcher drücken, in denen die Griffe befestigt waren.

Stellen Sie das Gerät an dem dafür vorgesehenen Platz auf und achten Sie darauf, dass es gerade steht. Beziehen Sie sich auf das Kapitel "Aufstellen des Gerätes".

Elektrischer Anschluss

Schließen Sie das Gerät an eine

Schukosteckdose an.

Spannung: 230 V.

Sicherung: 10 A.

Beziehen Sie sich auf das links im

Gerät angebrachte Leistungsschild.

Auspacken 58

Reinigen 58

· die Innenseite der Türscharniere

· die Regale
