Producttype	Wijnkast
Merk	Electrolux
Model	ERC 38810 WS
Totale capaciteit	361 liter
Afmetingen (H x B x D)	1800 x 595 x 623 mm
Voeding	230 V, 10 A
Klimaatklasse	SN (10-32°C), N (16-32°C), ST (18-38°C), T (18-43°C)
Instelbaar temperatuurbereik	+6°C tot +17°C
Temperatuurweergave	Digitaal, met instelling via toetsen +/–
Binnenverlichting	Ja, automatische uitschakeling na 5 minuten
Ontdooiing	Automatisch
Type legplanken	Verstelbaar (plat of schuin)
Omkeerbare deur	Ja (mogelijkheid om openingsrichting te veranderen)
Handgreep	Inbegrepen en verplaatsbaar
Alarm open deur	Ja (geactiveerd na 5 minuten)
Koelsysteem	Compressor
Koelmiddel	CFK-vrij, milieuvriendelijk
Lampsoort	E14, max 25 W
Reiniging	Zachte doek, lauw water en afwasmiddel
Repareerbaarheid	Sommige storingen kunnen door de gebruiker worden opgelost (zie probleemoplossing)
Recyclebare materialen	Ja (verpakking en apparaat)

Veelgestelde vragen - ERC 38810 WS ELECTROLUX

Hoe stel ik de temperatuur van de wijnkast in?

Gebruik de toetsen + en – op het bedieningspaneel om de temperatuur in te stellen tussen +6°C en +17°C. Laat na elke wijziging 24 uur wachten voor stabilisatie.

Wat te doen als de binnentemperatuur te hoog is?

Verlaag de temperatuur via het bedieningspaneel. Controleer of de deur goed gesloten is en of de afdichtingsrubber schoon en intact is.

Waarom gaat het alarm af?

Het alarm wordt geactiveerd als de deur langer dan 5 minuten open blijft. Druk op de alarmstoptoets om het uit te schakelen; het rode lampje gaat uit wanneer de deur gesloten is.

Wat te doen bij langdurige stroomuitval?

Als het apparaat blijft werken, vraag dan iemand om regelmatig de goede werking te controleren om verlies van inhoud te voorkomen. Laat de deur op een kier bij langdurige stilstand om geuren te voorkomen.

Hoe maak ik de binnenkant van de wijnkast schoon?

Schakel het apparaat uit en trek de stekker eruit. Reinig met een zachte doek, lauw water en een beetje afwasmiddel. Maak de houten onderdelen niet nat. Droog volledig voordat u de deur sluit.

Hoe vervang ik de binnenlamp?

Trek de stekker uit het stopcontact. Vervang de lamp door een lamp van hetzelfde type: E14 fitting, max vermogen 25 W. Gebruik een geschikte vervangingslamp.

Waarom verzamelt zich water binnenin?

Reinig het afvoergaatje aan de binnenkant van de wijnkast met een wattenstaafje of een borstel. Controleer of de afvoerslang aan de achterkant goed uitmondt in de opvangbak.

Hoe draai ik de openingsrichting van de deur om?

Trek de stekker eruit, verwijder het ventilatierooster. Schroef de scharnieren los, verplaats de scharnieras en de plastic doppen naar de andere kant. Plaats de handgreep aan de andere kant. Volg de instructies in de handleiding.

Wat is de ideale temperatuur voor het bewaren van wijn?

Voor witte wijnen: +10 tot +12°C; voor rosé en lichte rode wijnen: +12 tot +16°C; voor champagne en mousserende wijnen: +6 tot +8°C. Bewaarwijnen worden bewaard in het onderste, koelere gedeelte.

Hoe bespaar ik energie met mijn wijnkast?

Plaats het apparaat op een koele plek, uit de buurt van zonlicht en warmtebronnen. Vermijd het te vaak of te lang openen van de deur. Reinig regelmatig de compressor en het koelcircuit aan de achterkant.

GEBRUIKSAANWIJZING ERC 38810 WS ELECTROLUX

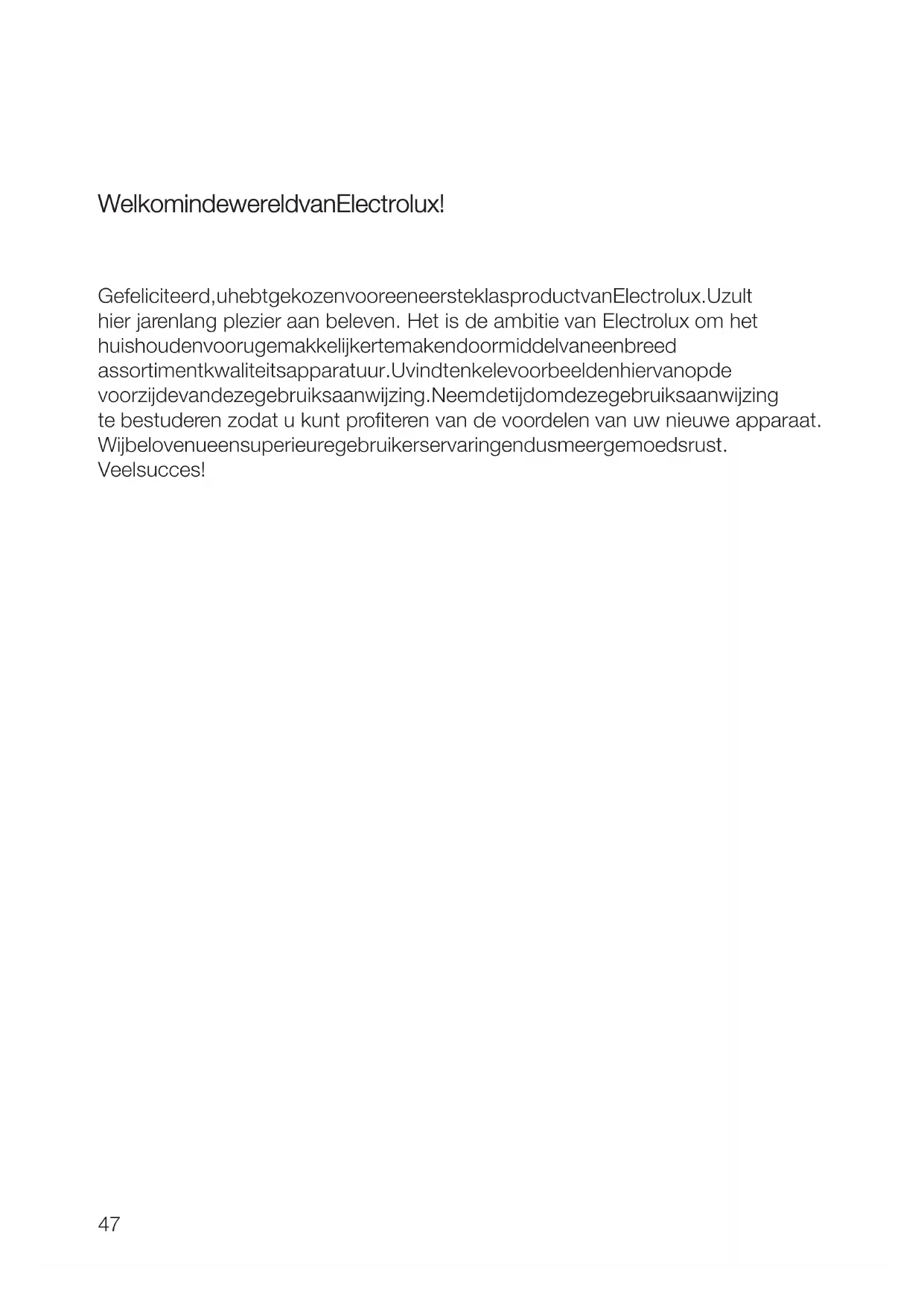

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes!

Veiligheidsinformatie

Uw nieuwe wijnkoeler kan andere functies hebben dan uw oude.

Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke gesteldheid of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Lees deze gebruiksaanwijzing met informatie over het gebruik en het onderhoud van de kast in zijn geheel aandachtig door. Zorg ervoor, dat de gebruiksaanwijzing bewaard blijft. Dit kan nuttig zijn als u de kast later aan iemand anders geeft of verkoopt. Gebruik

- Zoals in deze gebruiksaanwijzing wordt uitgelegd is dit apparaat uitsluitend bedoeld om in een normaal huishouden dranken te bewaren. - Bewaar geen explosieve stoffen in het koelvak. Dergelijke stoffen kunnen exploderen en lichamelijk letsel of materiële schade veroorzaken. - Voorkom dat het koelsysteem aan de achterkant en aan de binnenkant van de kast met scherpe voorwerpen in aanraking komt. Als er lekkage in het koelsysteem optreedt, kan het apparaat onherstelbaar worden beschadigd en kunnen de levensmiddelen bederven.

- Het apparaat is zwaar. De onderkant van de kast heeft scherpe randen. Wees voorzichtig bij het tillen van de kast en draag hierbij altijd

handschoenen.

Kinderen

• Laat kinderen niet aan het apparaat en de bedieningsorganen komen.

WAARSCHUWING!

Houd de ventilatie-opening van de apparaten en de behuizing waarin ze zijn ingebouwd vrij.

WAARSCHUWING!

Gebruik geen mechanische apparaten of andere hulpmiddelen om het ontdooiproces te versnellen dan degenen die door de fabrikant zijn aanbevolen.

WAARSCHUWING!

Beschadig niet het koelmiddelcircuit.

WAARSCHUWING!

Gebruik geen elektrisch apparaat in de voedselopslagcompartimenten van het apparaat, tenzij het een type is dat door de fabrikant is aanbevolen.

Enkele paragrafen in deze handleiding zijn voorzien van symbolen die de volgende betekenis hebben:

Dit symbool vindt u bij belangrijke informatie voor de gebruiksveiligheid van uw machine. Het niet in acht nemen van deze informatie kan schade veroorzaken.

Dit symbool geeft informatie over een juist gebruik van de machine en vertelt u hoe u de beste prestaties van de machine kunt verkrijgen.

Dit symbool geeft belangrijke informatie over milieubescherming.

Als u uw oude toestel afdankt

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Inhoud

Veiligheidsinformatie 48. . . . . . . . .

Als u uw oude toestel afdankt 49. . .

Inhoud 50.

HET GEBRUIK 51......

Alvorens de kast in gebruik te nemen 51....

Bedieningsorganen 51.

Schakel de wijnkoeler in en stel de juiste temperatuur in .... 51

De temperatuur in de wijnkoeler . . . 52

Plaatsing van de wijn. Tips voor opslag 52

De temperatuur meten 53

Uitschakelen 53

Alarmeringen en andere kenmerken 53

De verlichting 53.

Het interieur van de kast ..... 53

HANDIGE TIPS 54..

Energiespaaradviezen 54

De kasten en het milieu 54...

Denk aan het milieu 54.

ONDERHOUD 54.....

Het ventilatierooster verwijderen . . . 54

Reinigen 54

De lamp vervangen 55.

De wijnkoeler ontdooien 55

Als de kast niet gebruikt wordt .... 56

ALS DE KAST NIET NAAR BEHOREN FUNCTIONEERT 56.....

De transportsteunen verwijderen .. 58

Elektrische aansluiting 58

De kast installeren 59

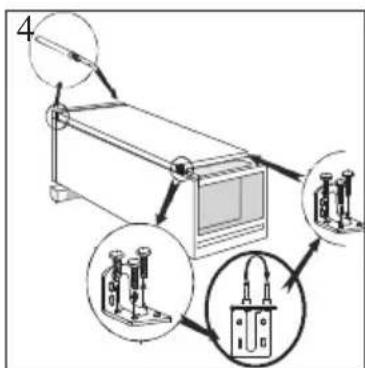

De deur opnieuw afhangen ..... 60

HET GEBRUIK

Alvorens de kast in gebruik te

nemen

Plaats en reinig de kast volgens de aanwijzingen van "Installeren". Controleer of de afvoerslang aan de achterkant van de kast in de opvangbak uitmondt.

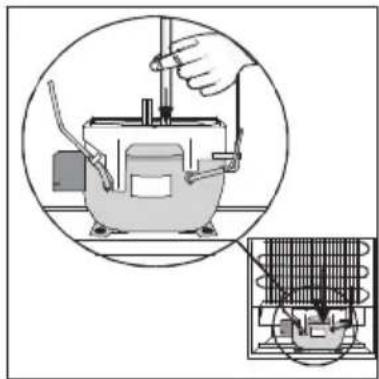

⚠ Voordat u de stekker voor het eerst in het stopcontact steekt, dient u de kast ongeveer 4 uur te laten staan. De compressor kan beschadigd worden als deze wachttijd niet in acht wordt genomen. De olie heeft hiermee voldoende tijd om naar de compressor te kunnen terugstromen.

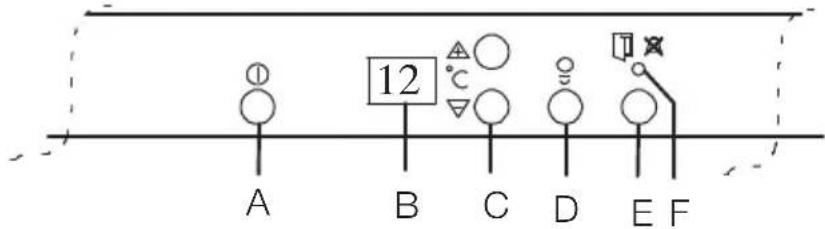

Bedieningsorganen

A. Koelkastschakelaar Met deze schakelaar wordt de koelkast in- en uitgeschakeld.

B. Temperatuurdisplay Deze display toont de temperatuur in het midden van de wijnkoeler.

C. Temperatuur-insteltoetsen / thermostaat Voor het instellen van de temperatuur.

D. Verlichting

E. Alarmtoets Met deze toets wordt het alarmsignaal uitgeschakeld.

F. Rode waarschuwingslamp De lamp begint te knipperen wanneer er een alarm is afgegaan.

Schakel de wijnkoeler in en stel de juiste temperatuur in

Inschakelen: Schakel de wijnkoeler in door de netschakelaar in te drukken.

Instellen van de temperatuur Houd de toets ingedrukt totdat de

gewenste temperatuur op de temperatuurdisplay wordt weergegeven. (De temperatuur kan tussen +6°C en +17°C worden ingesteld.)

"+" verhoogt de temperatuur. "-" verlaagt de temperatuur.

Als de temperatuur eenmaal is ingesteld, toont de temperatuurdisplay de huidige temperatuur in de koelkast. OPMERKING: Het optimale temperatuurbereik kan worden gehaald bij een omgevingstemperatuur van 17°C of lager.

Laat de kast gedurende een periode van 24 uur aanstaan als de temperatuurinstelling veranderd wordt. Hierdoor kan de temperatuur in de kast stabiliseren.

De temperatuur hoeft niet opnieuw te worden ingesteld als de koelkast enige tijd niet is gebruikt. De thermostaat onthoudt de eerder ingestelde temperatuur.

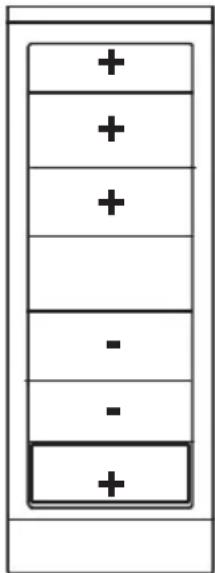

De temperatuur in de wijnkoeler

OPMERKING: De afbeelding toont de koudste en de warmste gedeelten van de wijnkoeler.

Plaatsing van de wijn Tips voor opslag

De tijd dat u een fles wijn moet bewaren is afhankelijk van zijn rijping,

het type druif, het alcoholgehalte en de opgeloste fructose en tannine. Vraag wanneer u de wijn koopt of deze volledig gerijpt is of nog beter kan worden door hem enige tijd te bewaren.

In het onderste gedeelte van de koeler. Koude lucht zorgt voor een tragere rijping. Daarom kunt u oude, gerijpte wijnen en wijn die u langer wilt bewaren het beste onder in de koeler plaatsen. Gebruik het onderste gedeelte bovendien voor wijn die koud moet worden geserveerd.

In het bovenste gedeelte van de koeler. In het bovenste gedeelte bewaart u de wijn die u verder wilt laten rijpen, wijn die op een hogere temperatuur wordt geserveerd, en wijn die u binnenkort gaat opdrinken.

Bewaar de flessen liggend om te voorkomen dat de kurken uitdrogen.

Bewaar wijn in het donker. De deuren van de koeler zijn gemaakt van dubbel glas met een donkere coating. Dit beschermt de wijn tegen de schadelijke invloed van het licht wanneer de koeler op een goed verlichte plaats staat.

Vermijd vaak en langdurig gebruik van de verlichting in de koeler. De wijn moet in het donker worden bewaard.

Ga voorzichtig om met flessen.

Voorkom dat de wijn wordt geagiteerd.

Houd u altijd aan eventuele adviezen en aanbevelingen met betrekking tot de kwaliteit van de wijn, de houdbaarheid en de optimale bewaartemperatuur die u krijgt bij de aankoop of uit de vakliteratuur.

Wanneer u meerdere flessen op elkaar bewaart, moet u controleren of geen van de flessen de koelplaat raakt.

De temperatuur meten

Als de temperatuur gemeten wordt met een standaard thermometer, moet de thermometer in een glas water in het midden van de koelkast worden gezet. Dit zorgt voor een goede weergave van de temperatuur in de levensmiddelen. Leg of hang de thermometer niet op of aan een plank.

Schakel de kast uit door op de netschakelaar te drukken. Houd de toets ongeveer 1 seconde ingedrukt om storingen te voorkomen.

De voeding van de kast wordt slechts volledig onderbroken wanneer de stekker uit het stopcontact is.

Alarmeringen en andere kenmerken

Deuralarm

Als de deur langer dan 5 minuten open blijft staan, begint de rode waarschuwingslamp te knipperen en klinkt het alarmsignaal.

Om het alarm uit te schakelen: Druk de "alarmtoets" in. De rode

waarschuwingslamp gaat uit als de deur gesloten wordt.

De verlichting

De verlichting van de koeler kan ook met gesloten deur worden ingeschakeld. Hierdoor kunt u de inhoud makkelijk zien zonder daarvoor de deur van de koeler te hoeven openen. Laat de verlichting van de koeler normaal uit, zodat uw wijn niet onnodig wordt blootgesteld aan licht. De verlichting gaat automatisch uit na ongeveer 5 minuten.

Het interieur van de kast

De planken kunnen vlak of onder een hoek worden geplaatst. Plaats de plank onder een hoek door de voorste pinnen in lagere gaatjes te steken. Op deze manier kunt u ook reeds geopende flessen op de plank bewaren.

HANDIGE TIPS

Energiespaaradviezen

• Kies de plaats van de kast met zorg. Zie "Installatie". Het stroomverbruik van de kast kan aanzienlijk afnemen als een goede plaats is gekozen.

• Voorkom dat de kast te vaak wordt geopend en de deur te lang open blijft staan. - Controleer regelmatig of de kast goed sluit. - Reinig de compressoren en het koelsysteem aan de achterkant van de koelkast ongeveer eenmaal per jaar met een stofzuiger. - Controleer en reinig de afdichtring regelmatig.

De kast en het milieu

• De in deze kast gebruikte afdichting en het koelmiddel tasten de ozonlaag niet aan.
• De verpakking kan volledig hergebruikt worden.
• De kast is speciaal ontworpen om gemakkelijk gedemonteerd en hergebruikt te kunnen worden.

Denk aan het milieu

• Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriestoestellen volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij de gemeente naar de mogelijkheden in uw woonplaats.

• Bewaar levensmiddelen bij

voorkeur in verpakkingsmateriaal dat opnieuw gebruikt kan worden. Vermijd het gebruik van wegwerpverpakking zo veel mogelijk.

- Gebruik een neutraal reinigingsmiddel om de kast te reinigen. - Volg de adviezen van "Energiespaaradviezen" nauwgezet.

ONDERHOUD

Het ventilatierooster verwijderen Het ventilatierooster kan voor het reinigen worden verwijderd. Zet de deur open voordat u het ventilatierooster verwijdert. Open het rooster door de bovenste rand naar beneden en naar voren te trekken. Trek het rooster daarna recht naar voren.

Reinig de kast regelmatig. Schakel de kast uit en trek de stekker uit het stopcontact. U kunt eventueel ook de zekering verwijderen. Maak de druppelgoot schoon met behulp van een wattenstaafje of een pijpreiniger. Gebruik een met plastic omgeven gordijnspiraal om eventuele verstoppingen in de afvoerslang te verhelpen.

Verwijder alle loszittende onderdelen en was ze met de hand af. Reinig de kast, het interieur en de afdichting. Gebruik een zachte doek, bevochtigd in een sopje van handwarm water en een mild afwasmiddel. Sluit de deur niet voordat de kast van binnen helemaal droog is.

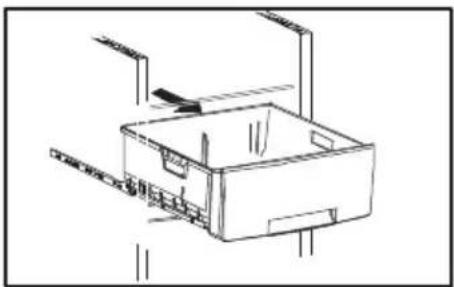

Trek de bak naar buiten.

Hef ze over de remmen die zich achteraan op de rails bevinden. Kantel de bak neerwaarts en trek haar naar buiten.

Reinig.

Monteer in omgekeerde volgorde.

Reinig de houten binnendelen met een vochtige doek en een sopje van zachte zeep. Maak het hout niet overdreven nat.

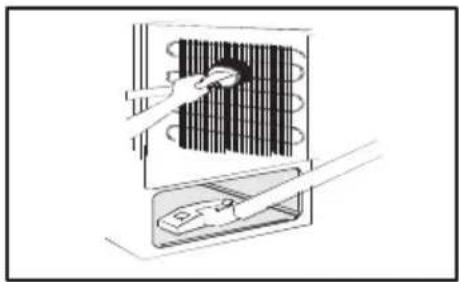

Verwijder het ventilatierooster (zie "Het ventilatierooster verwijderen") en stofzuig onder de kast. Trek de kast van de wand af en stofzuig de achterkant van de kast, het koelsysteem en de compressor.

Til bij het verplaatsen van de kast de kast aan de voorkant op om te voorkomen dat de vloer beschadigd wordt.

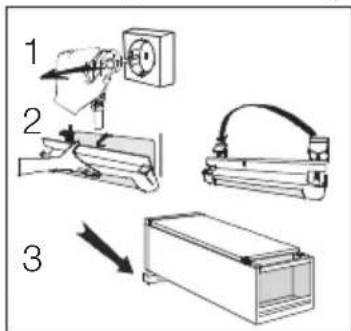

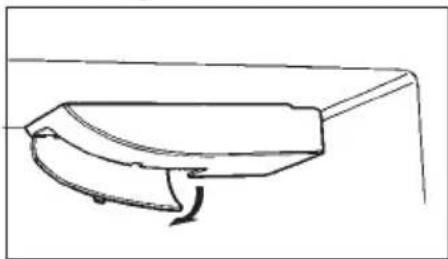

De lamp vervangen

Trek de stekker uit het stopcontact voordat u de lamp verwisselt.

Klik de voorste rand los en vouw het rooster naar achteren.

Gebruik een lamp van hetzelfde type, E 14 fitting, max. vermogen 25 W

De wijnkoeler ontdooien

De wijnkoeler wordt elke keer dat de compressor afslaat automatisch ontdooid. IJs vorming kan worden voorkomen door:

- geen warme levensmiddelen in de kast te zetten.

- te voorkomen dat de deur te vaak wordt geopend of te lang open blijft staan.

Als de kast niet gebruikt wordt, kan er een muffe geur in de kast ontstaan. Schakel de kast uit en trek de stekker uit het stopcontact. U kunt eventueel ook de zekering verwijderen. Reinig de kast zoals wordt uitgelegd in "Reiniging". Sluit de deur van de kast. Als de kast aan moet blijven staan, verdient het aanbeveling om iemand de kast regelmatig te laten controleren om te voorkomen dat levensmiddelen door een stroomstoring bederven.

FUNCTIONEERT

Als de kast niet naar behoren functioneert, is het vaak mogelijk om dit zelf te verhelpen. Lees onderstaande aanwijzingen aandachtig door om onnodige onderhoudsbeurten te voorkomen.

ProbleemMogelijke	borzaak/Oplossing
Detemperatuurdisplaygeeft“” aan.	Eriseenfoutopgetredenbijdemetingvan detemperatuur.Neemcontactopmetuw leverancier.(Hetkoelsysteemwerkt voldoendeomuwlevensmiddelengekoeldte houden,maardetemperatuurinstellingkan nietwordenveranderd.)
Hetistewarmindewijnkoeler.Steleenlageretemperatuurin.Controleerofdedeurgoedgeslotenisenof deisolatiestripschoonenheelis.
H et i st e k o u d i n d e w i j n k o e l e r . Steleenhogeretemperatuurin.
Erligtwateropdekoelplaatin dewijnkoeler.	Ditisnormaal.Hetijsontdooittijdenshet automatischontdooienopdekoelplaat.

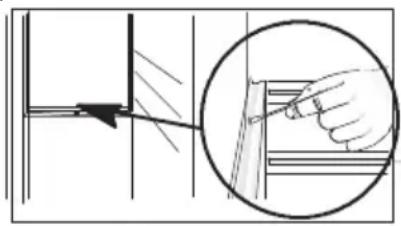

Erlooptwaterindewijnkoeler.Reinigdewaterafvoerenhetafvoergatinde wijnkoelermetbehulpvanwattenstaafjesof eenflessenborstel.Erkunnenlevensmiddelenzodanigzijn neergelegd,daterwaterindeafvoerloopt.
Erligtwateropdevloer.Hangdeafvoerslangaandeachterkantvan dekoelkastbovendeopvangbak.Ziehet hoofdstuk"Alvorensdekoelkastingebruikte nemen".
Decompressoriscontinuin bedrijf.	Steleenhogeretemperatuurin.Controleerofdedeurgoedgeslotenisenof deisolatiestripschoonenheelis.

Dekastwerktniet.Erwordt nietgekoeldofdekastlamp brandtniet.Ookdeindicators brandenniet.

Dekastisnietingeschakeld.Erisgeenstroomtoevoernaardekast.(Sluit alstesteenanderelektrischapparaatophet stopcontactaan.)Dezekeringisdoorgebrand.Destekkerzitnietgoedinhetstopcontact.

Dekastproduceertteveel geluid.

Hetkoelsysteemproduceertaltijdwat bijgeluiden.Eriseenstromendgeluid hoorbaarwanneerdekoelvloeistofdoorhet koelsysteemwordtgepompt.Eriseen klikgeluidvandethermostaathoorbaar wanneerdecompressorwordtin-of uitgeschakeld.Degeluidssterktehangtafvandebedrijfsstatusvandekast.Alsudenktdatdegeluidssterktenietgoedis: Verbuigdeleidingenaandeachterzijdevan dekastvoorzichtig,zodatzenietmetelkaar inaanrakingkomen.Alsdeafstandskussens(tussendekastwand endeleidingen)losraken,zetuzeweervast.Voerdeaanwijzingenvanhoofdstuk"De kastInstalleren"zorgvuldiguit.

TECHNISCHE GEGEVENS

ModelERC38810WS
Nettoinhoudkoell361
Dimension
Hoogte1800
Breedte595
Diepte623

INSTALLEREN

Aansluitsnoer

Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het apparaat uit den is wordt getrokken.

- Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. - Als het aansluitsnoer van het product beschadigd is, mag het alleen vervangen worden door een door de leverancier geautoriseerd servicebedrijf of een deskundig persoon om gevaar te voorkomen.

Uitpakken

Pak de kast uit en controleer of de kast in goede staat is en tijdens het transport niet beschadigd is. Licht onmiddellijk uw leverancier in als de kast tijdens transport beschadigd is. Lever de verpakking in voor recycling. Voor vragen hierover kunt u terecht bij het gemeentehuis van uw gemeente of bij uw leverancier.

Laat kinderen niet met de verpakking spelen. Het plastic kan gevaar voor verstikking opleveren.

Reinigen

Reinig de binnenkant van de kast met behulp van een zachte doek, bevochtigd in een sopje van handwarm water en een mild afwasmiddel. Reinig de houten binnendelen met een vochtige doek en een sopje van zachte zeep. Maak het hout niet overdreven nat.

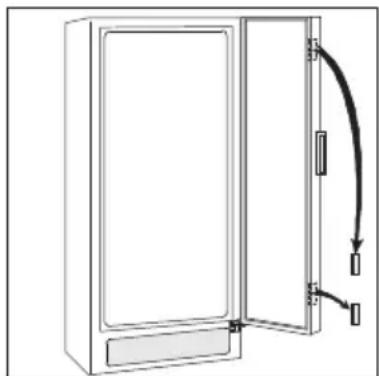

De transportsteunen verwijderen

Verwijder het plakband en de transportsteunen van

· de deurscharnieren

Verwijder de transportsteun van de transportsdeurscharnieren.

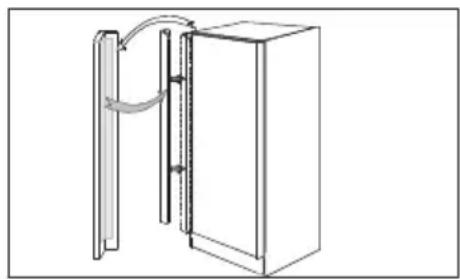

Het monteren van de handgrepen De handgrepen zijn bijgesloten in de verpakking van de kast.

Monteer de handgreep.

Elektrische aansluiting

Sluit de kast aan op een geaard stopcontact.

Voltage: 230V.

Zekering: 10A.

Zie het kenplaatje aan de linkerzijde in de kast.

De kast installeren

Zorg ervoor dat de aansluitsnoeren en/of stekker niet worden platgedrukt of beschadigd door de achterkant van het apparaat.

- Een beschadigd aansluitsnoer en/of stekker kan oververhit raken en brand veroorzaken.

Plaats geen zware voorwerpen of het apparaat zelf op het aansluitsnoer.

· Daardoor bestaat kans op kortsluiting en brand.

Als het stopcontact los zit, steek de stekker er dan niet in.

· Daardoor bestaat kans op een elektrische schok of brand.

Voor een goede werking van de kast is het van belang, dat:

- de kast op een droge, koele plaats wordt neergezet en niet aan direct zonlicht wordt blootgesteld.

- de kast niet in de buurt wordt

geplaatst van een warmtebron, zoals een fornuis of een vaatwasmachine.

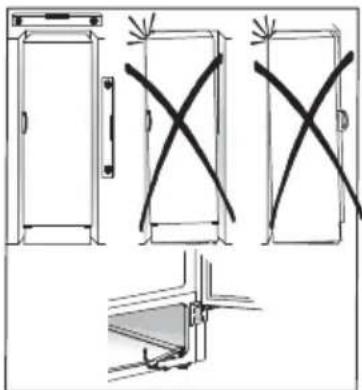

- de kast waterpas staat en op alle vier de hoeken rust. De kast mag niet tegen een muur leunen. Stel zo nodig de voetjes af m.b.v. de bijgeleverde stelsleutel.

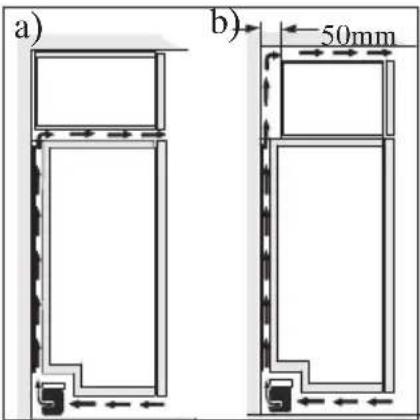

- er een goede luchtcirculatie rondom de kast mogelijk is en de luchtkanalen onder en achter de kast

niet geblokkeerd worden. De ventilatieruimte boven de koelkast en de eventueel erboven geplaatste bovenkast/keukenkast dient tenminste 4 cm te zijn. De ventilatieruimte kan zijn aangebracht a) direct boven de kast, of b) achter en boven de bovenkast die boven de kast is geplaatst. In dit geval dient de open ruimte tenminste 50 mm diep te zijn.

- de kast alleen op een plaats neer te zetten waarvan de

omgevingstemperatuur overeenkomt met de klimaatcategorie* waarvoor het apparaat is ontworpen.

*Zie typeplaatje het apparaat bevindt. De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatcategorie hoort.

Klimaat-categorie	vooreenomgevings-temperatuurevan
SN	+10°Ctot+32°C
N	+16°Ctot+32°C
ST	+18°Ctot+38°C
T	+18°Ctot+43°C

Als de kast in een hoek wordt geplaatst en de scharnieren zich aan de muurzijde bevinden, dient er tussen de kast en de muur een afstand van tenminste 230 mm bewaard te worden, zodat de deur ver genoeg geopend kan worden om de rekken uit de kast te kunnen nemen.

Controleer of de afvoerslang aan de achterkant van de kast in de opvangbak uitmondt.

De stekker moet ook na de installatie van de kast bereikbaar zijn.

De deur opnieuw afhangen

1. Sluit de kast en trek de stekker uit het stopcontact.
2. Verwijder het ventilatierooster. Op het rooster zit een afneembaar onderdeel. Plaats dit aan de andere kant van het rooster.
3. Leg een plank onder de kast wanneer u de kast plat neer moet leggen. Als de kast later weer rechtop moet worden gezet, dan is het gemakkelijker om de kast vast te pakken als er een plank onder ligt.

4. Op het bovenste deel van de kast. Plaats de scharnierpen aan de andere kant.

Op het onderste deel van de kast schroef het scharnier los. Verplaats de scharnierpen en de plastic afdekplaat.

Zet het scharnier aan de andere kant vast.

Stel m.b.v. de bijgeleverde sleutel de hoogte van het onderste scharnier in om eventuele speling weg te nemen. Zet het scharnier met de borgmoer

kast. uit Zet de kast rechtop en plaats het ventilatierooster terug.

1. Het monteren van de handgrepen. Schroef de handgreep los en maak hem op de andere kant vast. Druk de bijgeleverde plastic pluggen in de openingen waar in de handgreep voordien vastzat.

Zet de kast op zijn plaats. Controleer of de kast waterpas staat. Zie "Installeren".

www.electrolux.fr

www.electrolux.nl
