BEDIENUNGSANLEITUNG RBI4149W GORENJE

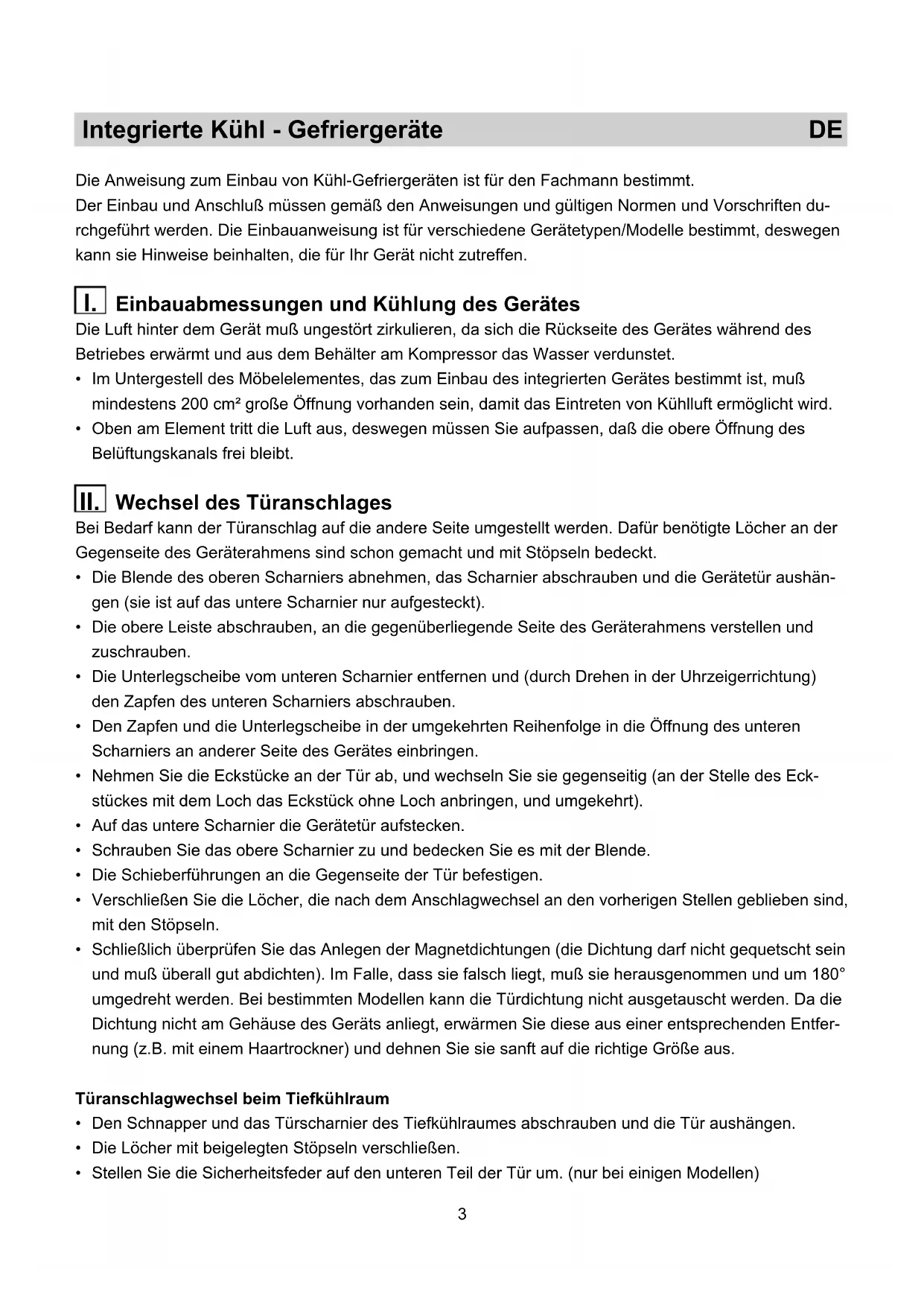

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt.
Der Einbau und Anschluß müssen gemäß den Anweisungen und gültigen Normen und Vorschriften du-
rchgeführt werden. Die Einbauanweisung ist für verschiedene Gerätetypen/Modelle bestimmt, deswegen
kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.
Einbauabmessungen und Kühlung des Gerätes
Die Luft hinter dem Gerät muß ungestört zirkulieren, da sich die Rückseite des Gerätes während des
Betriebes erwärmt und aus dem Behälter am Kompressor das Wasser verdunstet.
Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muß
mindestens 200 cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.
Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, daß die obere Öffnung des
Belüftungskanals frei bleibt.
Wechsel des Türanschlages
Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der
Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.
Die Blende des oberen Scharniers abnehmen, das Scharnier abschrauben und die Gerätetür aushän-
gen (sie ist auf das untere Scharnier nur aufgesteckt).
Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und
Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen in der Uhrzeigerrichtung)
den Zapfen des unteren Scharniers abschrauben.
Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren
Scharniers an anderer Seite des Gerätes einbringen.
Nehmen Sie die Eckstücke an der Tür ab, und wechseln Sie sie gegenseitig (an der Stelle des Eck-
stückes mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt).
Auf das untere Scharnier die Gerätetür aufstecken.
Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende.
Die Schieberführungen an die Gegenseite der Tür befestigen.
Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind,
Schließlich überprüfen Sie das Anlegen der Magnetdichtungen (die Dichtung darf nicht gequetscht sein
und muß überall gut abdichten). Im Falle, dass sie falsch liegt, muß sie herausgenommen und um 180°
umgedreht werden. Bei bestimmten Modellen kann die Türdichtung nicht ausgetauscht werden. Da die
Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfer-
nung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Größe aus.
Türanschlagwechsel beim Tiefkühlraum
Den Schnapper und das Türscharnier des Tiefkühlraumes abschrauben und die Tür aushängen.
Die Löcher mit beigelegten Stöpseln verschließen.
Stellen Sie die Sicherheitsfeder auf den unteren Teil der Tür um. (nur bei einigen Modellen)
Integrierte Kühl - Gefriergeräte DE I.
Die Tür um 180° drehen, an die gegenüberliegende Seite des Tiefkühlraumes anbringen und das
Schranier und den Türschnapper an neuen Stellen zuschrauben (die Befestigungslöcher sind schon
1 Blende des oberen Scharniers
5 Unterlegscheibe des unteren Scharniers
6 Zapfen des unteren Scharniers
8 Eckstück ohne Loch
Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, dabei muß der Abstand zwischen dem
Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen
Höhe 4 mm betragen (Bild 1).
Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des
Möbelelementes nach folgendem Verfahren:
Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des
Möbelelementes nach folgendem Verfahren:
Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand
befestigen. Die beigelegten Stifte in offene Löcher einsetzen.
Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).
Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x
12 15 mm vom Rand der Möbelelementtür (Bild 3).
Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.
Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, daß die Schieber
dabei nicht versetzt werden (Bild 4).
Befestigen Sie die Schieberführungen zurück an die Originalstelle.
Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdich-
tung darf an keiner Stelle gequetscht sein).
Die Geräte mit der Höhe von 575 mm haben nur einen Schieber und eine Schieberführung.
Schließlich befestigen Sie das Gerät ins Möbelelement. Schrauben Sie es an die Decke mit drei
Schrauben A 4 x 12 durch die obere Leiste und in den Boden mit zwei Schrauben A 4 x 16 durch die
unteren Scharniere. Für die Schrauben sind Löcher ø 3 x 5 auszubohren (Bild 5).
Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).
Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der
Thermostatknopf muß sich in der Stellung STOP (0) befi nden bzw. der EIN/AUS-Schalter muß ausge-
