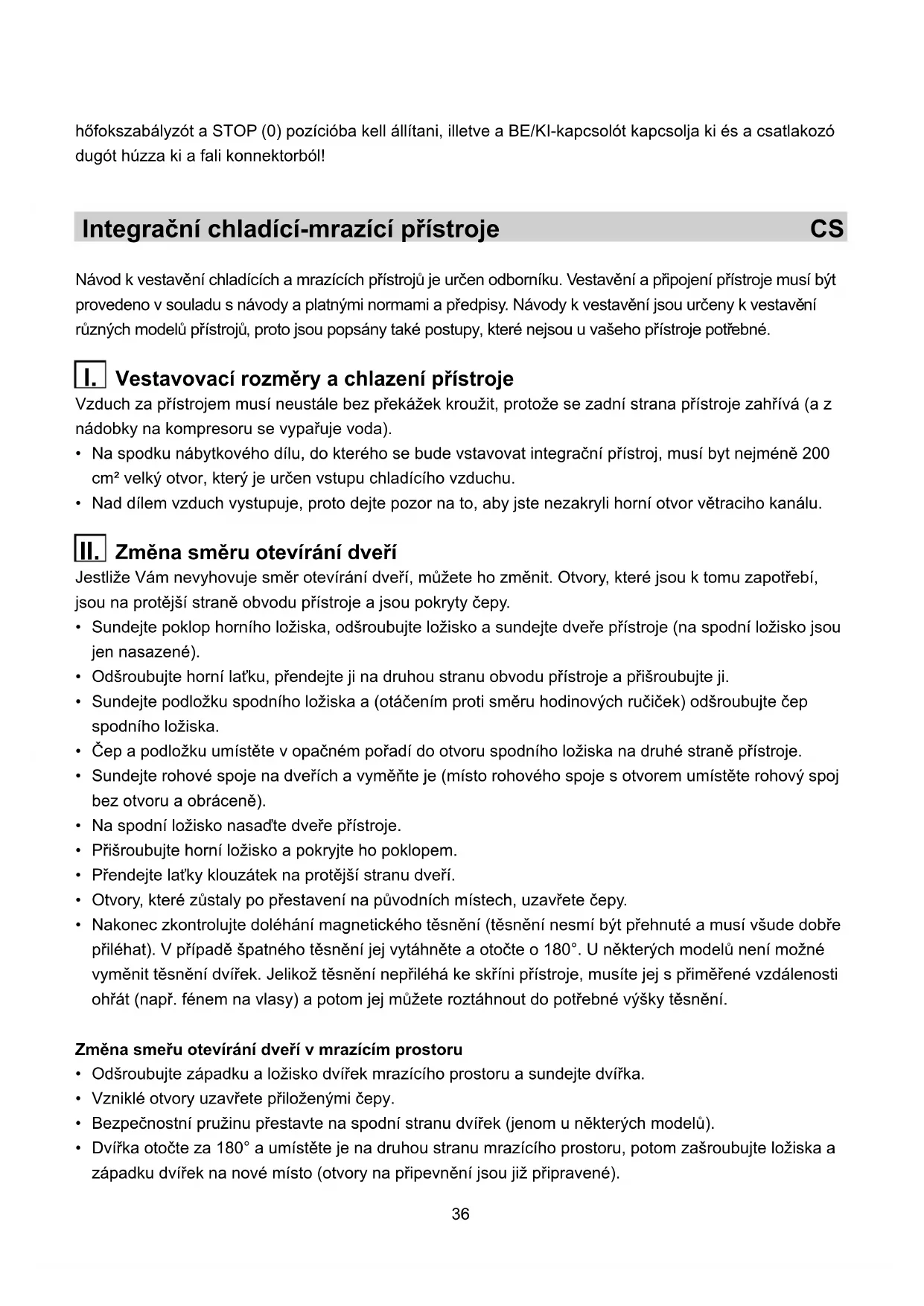

Návod k vestavěné chladécích a mrazécích prístrojů je určen odborníku. Vestavěné a prípojení prístroje musí byt provedeno v souladu s námody a platnými normami a predpísy. Návod y k vestavěné jsou určeny k vestavěné rúznych modelů prístrojů, proto jsou popsány také postupy, které nejsou u vašeho prístroje potřebné.

I. Vestavovací rozměry a chlazení prístroje

Vzduch za pristrojem musi neustale bez prekazek krouzit, protoze se zadni strana pristroje zahriva (a znadobky na kompresoru se vyparuje voda).

• Na spodku nábytkového dílu, do kterého se bude vstavovat integračné prístroj, musí byt nejménye 200 cm² velký otvor, který je určen vstupu chladíciho vzduchu.
• Nad dilem vzduch vystupuje, proto deje pozor na to, aby jste nezakryli horni otvor vetraciho kanalu.

II. Změna směru otevíráné dveří

Jestlize Vam nevyhovuje smer otevirani dveiri, muzete ho zmenit. Otvory, které jsou k tomu zapotrebi, jsou na protejsi strane obvodu pristroje a jsou Pokryty cepy.

• Sundejeleklop horniho loziska, odrsoubujte lozisko a sundeje dvere pristroje (na spodni lozisko jsoujen nasazené).
• Odsroubujte horní lat'ku, prendejte ji na druhou stranu obvodu prístroje a prišroubujte ji.
• Sundeje podložku spodniho ložiska a (otáčením proti směru hodinovych ručićek) odšroubujte Čep spodniho ložiska.
• Čep a podložku umistěte v opačné m ořadí do otvoru spodniho ložiska na druhé straně prístroje.
• Sundeje rohové spoje na dveřich a vyměnte je (mistro rohoveho spoje s otvorem umistěte rohový spoj bez otvoru a obracene).
• Na spodní ložisko nasad'te dveře prístroje.
• Příšroubujte horní ložisko aPokryjte hoPoklopem.
• Přendeje lat'ky klouzátek na protějsí stranu dveří.
• Otvory, které zustaly po prestavení na puvodnich mistrech, uzavrte Čepy.
• Nakonec zkontrolujte doléhání magnetického těsněné (těsněné nesmí byt prehnuté a musí všude dobre priléhat). V pripadě spatného těsněné jej vyтáhněte a otoče o 180°. U některych modelů není možné vyměnit těsněné dvířek. Jelikož těsněné nepřilélá ke skřini pristroje, musité jej s primeřené vzdálenosti ohřát (např. fenem na vlasy) a potom jej mužete roztáhnout do potřebné výšky těsněné.

Změna směru otevirání dveří v mrazićim prostoru

• Odsroubujte západku a ložisko dvířek mrazićího prostoru a sundejte dvířka.
  Vzniklé otvory uzavrte prilozenymi cepy.
• Bezpečnostní pruzinu prěstavte na spodní stranu dvířek (jenom u některych modelů).
• Dvířka otočte za 180^ a umistěte je na druhou stranu mrazićho prostoru, potom zašroubujte ložiska a západku dvírek na nové mistro (otvory na pripevní jsou již pripravené).

1 Poklop horního ložiska
2 Horní ložisko
3 Horní latka
4 Lat'ka klouzátek
5 Podložka
6 Cep spodniho loziska

7 Spodni ložisko
8 Rohový spoj bez otvoru
9 Rohovy spoj s otvorem
10 Dvirka mraziciho prostoru
11 Záklopka dvířek
12 Ložisko dvířek

III. Vestavěné

• Přístroj zasunte asi 38 mm do nábytkového dílu, pri tom musí byt vzdálenost mezi prístrojem a stranou dílu na protějsi straně ložiska dveří po celé výšce 4 mm (obrázek 1).
• Otevrte široce dveře prístroje a spojte je s dveřmi nábytkového dílu následujícím zpùsobem:
• Drażky skluzu (prilozene jsou v sáčku spolu se šrouby ST 4,2 x 9,5) pripevněte k okraji dvírek prístroje. Do otevřenych otvorů vsadte prilozene Čepy.
• Dveře pristroje pritisknéte společné s dveřmi nábytkového dílu (obrázek 2).
• Klouzátka vsuţe do latěk klouzátek a pripevněte je šrouby A 4 x 12 15 mm od okrajé dveří nábytkového dlú (obrázek 3).
• Lat'ky klouzátek odstraťe a oddělte dveře prístroje od dveří nábytkového dílu.
• Klouzátka pripevněte jestě dalšimi srouby a dávejte pri tom pozor, aby se klouzátka neposunula (obrázek 4).
• Lat'ky klouzátek připevněte nazpět na puvodni misto.
  Zavete dvee a zkontrolujte kvalitu zavirani a tsehneni (tesneni dveiri nesmi byt nikde prehnute).

Upozornéni:

• Pristroje vysky 575 mm mají Jen jedem klouzátko a latku klouzátka.
• Nakonec pripevněte prístroj do nábytkového dílu. Nahore ho zaśroubujte třemi šrouby A 4 x 12 prěs horní lat'ku, na spodní straně dvěmi šrouby A 4 x 16 prěs spodní ložiska. Pro šrouby vyvrtejte otvory ø 3 x 5 (obrázek 5).
• Šterbinu na protějí straně ložiska dveří prístroje zatěsníté prilozěnným těsněním (obrázek 6).

UPOZORNENI!

V době umistováni prístroje do nábytkového dílu nesmí být prístroj prípojen na sít elektrického proudu, knoflík termostatu musí být v nastavení STOP (0) (nebo spinač zapnutí/vypnutí vypnut).
