BEDIENUNGSANLEITUNG HRFN250D HAIER

HRFN-250DBedienungsanleitung Kühlschrank

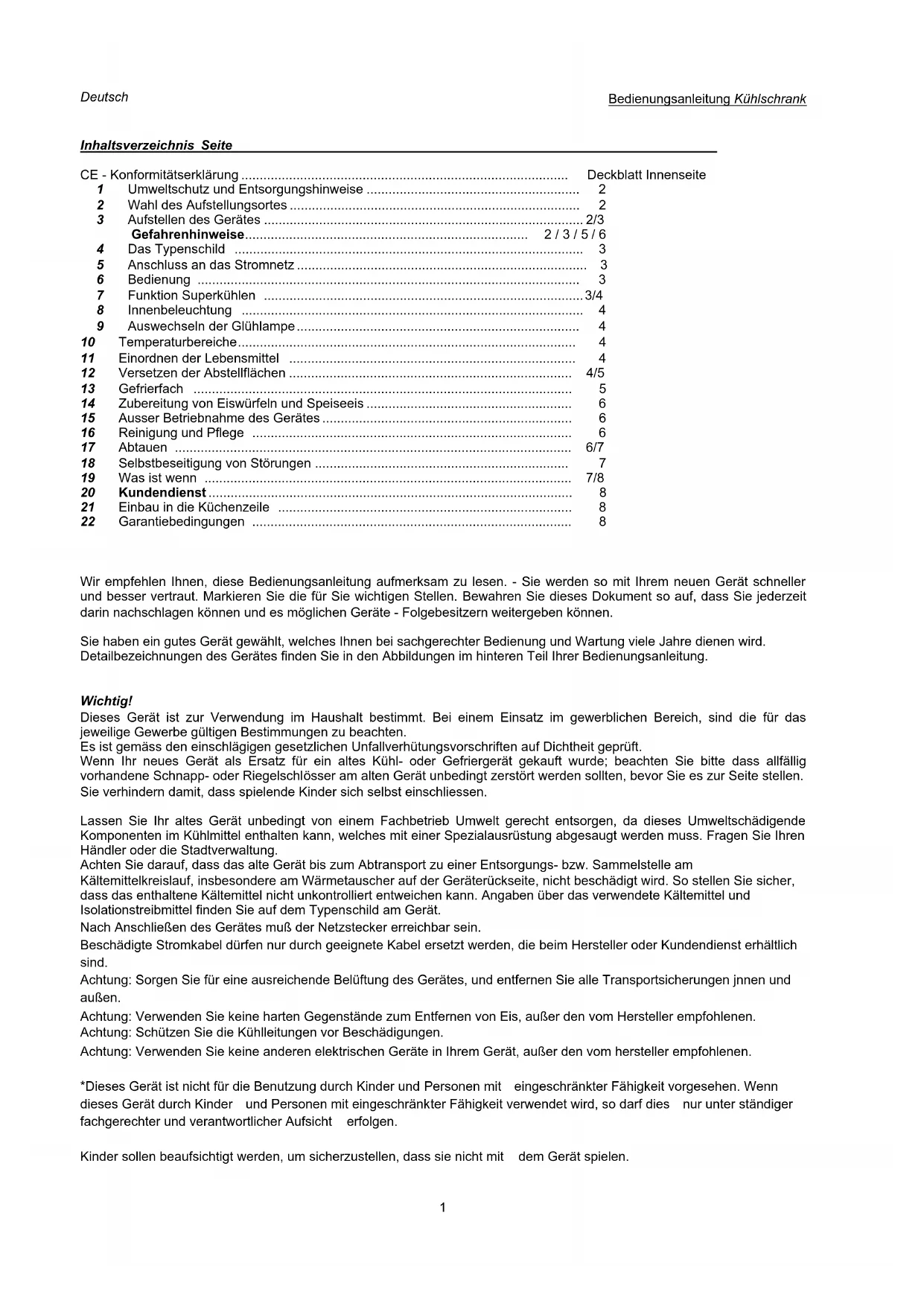

Inhaltsverzeichnis Seite

CE - Konformitätserklärung Deckblatt Innenseite

1 Umweltschutz und Entsorgungshinweise 2

2 Wahl des Aufstellungsortes 2

3 Aufstellen des Gerätes 2/3

Gefahrenhinweise 2 / 3 / 5 / 6

4 Das Typenschild 3

5 Anschluss an das Stromnetz 3

7 Funktion Superkühlen 3/4

8 Innenbeleuchtung 4

9 Auswechseln der Glühlampe 4

10 Temperaturbereiche 4

11 Einordnen der Lebensmittel 4

12 Versetzen der Abstellflächen 4/5

14 Zubereitung von Eiswürfeln und Speiseeis 6

15 Ausser Betriebnahme des Gerätes 6

16 Reinigung und Pflege 6

18 Selbstbeseitigung von Störungen 7

19 Was ist wenn 7/8

21 Einbau in die Küchenzeile 8

22 Garantiebedingungen 8

Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen. - Sie werden so mit Ihrem neuen Gerät schneller

und besser vertraut. Markieren Sie die für Sie wichtigen Stellen. Bewahren Sie dieses Dokument so auf, dass Sie jederzeit

darin nachschlagen können und es möglichen Geräte - Folgebesitzern weitergeben können.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Wartung viele Jahre dienen wird.

Detailbezeichnungen des Gerätes finden Sie in den Abbildungen im hinteren Teil Ihrer Bedienungsanleitung.

Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Bei einem Einsatz im gewerblichen Bereich, sind die für das

jeweilige Gewerbe gültigen Bestimmungen zu beachten.

Es ist gemäss den einschlägigen gesetzlichen Unfallverhütungsvorschriften auf Dichtheit geprüft.

Wenn Ihr neues Gerät als Ersatz für ein altes Kühl- oder Gefriergerät gekauft wurde; beachten Sie bitte dass allfällig

vorhandene Schnapp- oder Riegelschlösser am alten Gerät unbedingt zerstört werden sollten, bevor Sie es zur Seite stellen.

Sie verhindern damit, dass spielende Kinder sich selbst einschliessen.

Lassen Sie Ihr altes Gerät unbedingt von einem Fachbetrieb Umwelt gerecht entsorgen, da dieses Umweltschädigende

Komponenten im Kühlmittel enthalten kann, welches mit einer Spezialausrüstung abgesaugt werden muss. Fragen Sie Ihren

Händler oder die Stadtverwaltung.

Achten Sie darauf, dass das alte Gerät bis zum Abtransport zu einer Entsorgungs- bzw. Sammelstelle am

Kältemittelkreislauf, insbesondere am Wärmetauscher auf der Geräterückseite, nicht beschädigt wird. So stellen Sie sicher,

dass das enthaltene Kältemittel nicht unkontrolliert entweichen kann. Angaben über das verwendete Kältemittel und

Isolationstreibmittel finden Sie auf dem Typenschild am Gerät.

Nach Anschließen des Gerätes muß der Netzstecker erreichbar sein.

Beschädigte Stromkabel dürfen nur durch geeignete Kabel ersetzt werden, die beim Hersteller oder Kundendienst erhältlich

Achtung: Sorgen Sie für eine ausreichende Belüftung des Gerätes, und entfernen Sie alle Transportsicherungen jnnen und

Achtung: Verwenden Sie keine harten Gegenstände zum Entfernen von Eis, außer den vom Hersteller empfohlenen.

Achtung: Schützen Sie die Kühlleitungen vor Beschädigungen.

Achtung: Verwenden Sie keine anderen elektrischen Geräte in Ihrem Gerät, außer den vom hersteller empfohlenen.

*Dieses Gerät ist nicht für die Benutzung durch Kinder und Personen mit eingeschränkter Fähigkeit vorgesehen. Wenn

dieses Gerät durch Kinder und Personen mit eingeschränkter Fähigkeit verwendet wird, so darf dies nur unter ständiger

fachgerechter und verantwortlicher Aufsicht erfolgen.

Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.Bedienungsanleitung

Die Bedienungsanleitung gilt für mehrere Geräte, weshalb sich

Detailabweichungen je nach Gerätetype ergeben können.

1 Umweltschutz- und Entsorgungshinweise Die

dient als Transportschutz und einzelne Teile sind aus

wiederverwertbaren Materialien hergestellt.

- Wellpappe/Pappe (überwiegend aus Altpapier)

- Formteile aus PS (geschäumtes FCKW-freies

- Folien und Beutel aus PE (Polyethylen)

- Umreifungsbänder aus PP (Polypropylen)

Ŷ Bringen Sie bitte das Verpackungsmaterial zur

nächstgelegenen offiziellen Sammelstelle, so dass die

verschiedenen Materialien weitgehendst wiederverwendet

bzw. verwertet werden können und illegales Deponieren

vermieden werden kann.

2 Wahl des Aufstellungsortes

Um Personen- und Sachschäden zu vermeiden, sollte das

Gerät von zwei Personen ausgepackt und aufgestellt werden!

Überprüfen Sie vor dem Aufstellen Ihr neues Gerät

unbedingt auf sichtbare, äussere Schäden.

Auf keinen Fall dürfen Sie Ihr Gerät in Betrieb nehmen, wenn

Prüfen Sie das Gerät deshalb sorgfältig auf:

Ŷ Schäden an der Verpackung, die darauf hinweisen, dass

das Gerät beim Transport gelitten haben könnte.

Ŷ Schäden am Gehäuse

Ŷ Sichtbare Schäden an Kabel / Stecker

Lassen Sie bei kleinstem Verdacht das Gerät durch den

Kundendienst prüfen;

Auf jeden Fall muss vermieden werden, dass durch

Inbetriebnahme eines schadhaften Gerätes Umwelt

belastendes Kältemittel entweicht.

3 Aufstellen des Gerätes

b) Um wertvolle Rohstoffe nicht unnötig zu verbrauchen,

sind bei einzelnen Gerätetypen die Türgriffe nicht montiert,

(kleinere Verpackung erforderlich)

Montieren Sie die Türgriffe und allenfalls andere

beiliegenden Teile gemäss der separat beiliegenden

c) Sämtliche Gegenstände aus dem Inneren des Gerätes

d) Alle Folien und Klebestreifen sorgfältig entfernen vom

e) Styrophorteile im Kompressorraum (soweit vorhanden)

f) Dokumente und vorhandenes Zubehör aus dem

Geräteinnern entfernen

g) Innenraum mit lauwarmem Essigwasser reinigen und mit

einem weichen Tuch gründlich trocken wischen.

Keine Spülmittel, scharfe odea sodahaliige Putzmltiel

Ŷ Achten Sie darauf, dass beim Aufstellen des Gerätes die

Rohrleitungen des Kältekreislaufs nicht beschädigt werden.

Ŷ Benutzen Sie das Gerät nur für den angegebenen

Ŷ Das Gerät soll waagerecht und auf festem Untergrund

stehen. Nur so ist ein ungehinderter Kältemittel-Kreislauf und

damit die optimale Funktion des Gerätes gewährleistet.

Ŷ Stellen Sie Ihr Gerät in einem möglichst kühlen, gut

belüfteten, trockenen Raum auf.

Ŷ Setzen Sie Ihr Gerät keinen zu hohen Raumtemperaturen

und direkter Sonneneinstrahlung aus.

Ŷ Stellen Sie das Gerät nicht in unmittelbarer Nähe von

Wärmequellen wie Heizung, Ofen, Kochherd etc. auf (erhöhte

Kompressor Leistung und dadurch wesentlich höherer

Lässt sich kein anderer Platz als neben einer Wärmequelle

finden, empfiehlt es sich eine geeignete Isolationsplatte

zwischen Gerät und Wärmequelle zu stellen (kein Asbest),

oder mindestens folgende Abstände einzuhalten: .

Ŷ zu Gas- od. Elektroherd

Ŷ zu anderem Kühlgerät 30 cm

Ŷ Stellen Sie keine wärmeabgebenden Geräte, z.B.

Mikrowellengerät, Toaster usw. auf das Gerät.

Am Gerät vorhandene Lüftungsgitter niemals abdecken.

Ziehen Sie immer am Stecker und niemals am

Anschlusskabel, um das Gerät vom Netz zu trennen.

Lassen Sie das Gerät am endgültigen Standort

mindestens 2 Stunden stehen bevor Sie es anschliessen,

damit sich der Kältemittel Kreislauf beruhigt und keine

Betriebsstörungen auftreten.

Vor dem Anschliessen des Gerätes muss der Innenraum -

vor allem in den Ecken - unbedingt trocken sein.

Je nach Zusammensetzung des Kältemittels ist dieses leicht

entflammbar. Der Kältemittel-Kreislauf ist hermetisch

abgeschlossen und mehrfach auf Dichtheit geprüft.

Bei unsachgemässen Eingriffen besteht akute Brandgefahr.

Jede mechanische Einwirkung auf das Kältesystem,

insbesondere auf die zugänglichen Teile im Kompressorraum

ist zu unterlassen'.Bedienungsanleitung

Eingriffe in das Kältesystem sind nur hierfür

ausgebildeten Fachkräften erlaubt

Herausspritzendes Kältemittel kann zu Augenschäden führen.

Im Fall von Augenkontakt mit Kältemittel, Augen sofort unter

fliessendem Wasser spülen und unverzüglich ärztliche Hilfe

(Augenarzt) in Anspruch nehmen.

Das Gerät ist je nach Klimaklasse für den Betrieb bei

begrenzten Raumtemperaturen ausgelegt. Sie sollen nicht

unter- oder überschritten werden! Die für Ihr Gerät

zutreffende Klimaklasse ist auf dem Typenschild

aufgedruckt. Es bedeutet:

Klimaklassen- Umgebungstemperaturen

SN + 10°C bis + 32°C N + 16°C bis + 32°C ST + 18°C bis + 38°C T + 18°C bis + 43°C

Das Typenschild mit den technischen Daten befindet sich

seitlich an der Innenwand oder auf der Rückseite des Gerätes.

Technische Daten notieren

Bitte übertragen Sie hier die technischen Daten vom

Typenschild damit sie, ohne das Gerät bewegen zu

müssen, jederzeit problemlos verfügbar sind.

Betriebsspannung V50 Hz

Anschlusswert (W) Watt

Absicherung (A) Ampere

Energieverbrauch kWh/24h

Gefriervermögen kg/24h

5 Anschluss an das Stromnetz

Ihr Gerät darf nur an eine vorschriftsgemäss durch autorisierte

Fachkräfte installierte geerdete Steckdose angeschlossen

Bevor Sie den Gerätestecker in die Steckdose stecken,

unbedingt prüfen ob die auf dem Typenschild des Gerätes

angegebene Spannung (V) und Absicherung (A) mit der

elektrischen Installation in Ihrem Hause übereinstimmt.

Trifft dies nicht zu, sofort den zuständigen Kundendienst oder

Ihren Verkäufer benachrichtigen und das Gerät auf keinen Fall

ans Netz anschliessen.

Ŷ Das Gerät darf nicht über ein Verlängerungskabel

angeschlossen werden.

Ŷ Das Gerät darf nicht an Wechselrichter (z.B.

Solaranlagen angeschlossen werden.

a) Ein-/ Ausschalten und Temperaturwahl

Temperaturregler (Thermostatregler)

Mit dem Temperaturregler wird das Gerät ein- und

ausgeschaltet und die Kühltemperatur eingestellt.

b) Gerät einschalten:

Temperaturregler nach rechts drehen. Gerät ist eingeschaltet,

(drehen Sie den Regler nur bis zum Anschlag sonst wird er

Ŷ Innenbeleuchtung im Kühlschrank brennt (nicht bei allen

Ŷ Kompressor läuft bis eingestellte Temperatur im Innern

des Gerätes erreicht ist.

Ŷ Die Innentemperatur wird im Display (nicht bei allen

Geräten vorhanden) angezeigt.

c) Temperatur Einstellungen:

Regler auf Minimalstellung links = geringe Kühlung

Regler auf Maximalstellung rechts = tiefste Temperatur

Die Einstellung der Temperatur muss angepasst werden an

Ŷ Geräte - Umgebungstemperatur

Ŷ Menge der eingelagerten Lebensmittel

Ŷ Häufigkeit des Öffnens des Gerätes

Wir empfehlen eine mittlere Einstellung. Sie werden durch

genaues Beobachten in kürzester Zeit die günstigste

Einstellung für Ihren Bedarf selbst feststellen.

Die richtige Temperatureinstellung ist für die Lagerung der

Lebensmittel wichtig. Durch Mikroorganismen verderben die

Lebensmittel schnell, was durch die richtige Lagertemperatur

verhindert bzw. verzögert werden kann. Die Temperatur

beeinflusst die Wachstumsgeschwindigkeit der

Mikroorganismen. Mit sinkender Temperatur verlangsamen

sich diese Vorgänge.

Aus diesem Grund empfehlen wir eine mittlere

Einstellung des Reglers (ca. 5°C oder tiefer)

d) Ausschalten: Regler bis zum Anschlag ganz nach

Ŷ Innenbeleuchtung im Kühlteil erlöscht

Ŷ Kompressor ist abgeschaltet

Ŷ Die Temperaturanzeige (wo vorhanden) erlöscht

7 Funktion Superkühlen

(nicht bei allen Modellen vorhanden):

Mit der Funktion Superkühlen kann der Kühlraum sehr schnell

auf ungefähr 2°C abgekühlt werden.

Es empfiehlt sich die Superkühl-Taste einzuschalten

wenn Sie grosse Mengen frisch eingelagerter

Lebensmittel oder Getränke schnell abkühlen wollen.

Ŷ Drücken Sie die Superkühl-Taste.

Die Kontrollampe leuchtet. Das Gerät arbeitet nun mit

höchstmöglicher Kälteleistung und die Temperatur sinkt.Bedienungsanleitung

Nach ca. 4 bis 6 Stunden die Superkühi-Taste ausschalten. Bei

einzelnen Gerätemodellen schaltet die Funktion Superkühlen

Ŷ Drücken Sie die Superkühl-Taste, dass die

Kontrollampe (wo vorhanden) erlischt.

Das Gerät arbeitet nun wieder mit normaler Kühlleistung.

(nicht bei allen Modellen vorhanden)

Bei den mit einer Beleuchtung ausgestatteten Geräten ist ein

Wenn der Kühlschrank über den Temperaturregler

eingeschaltet ist, geht die Beleuchtung beim Öffnen der

Kühlschranktür automatisch an und beim Schliessen

automatisch wieder aus.

Die Glühlampe ist mit einem transparenten Deckel geschützt.

Verwenden Sie nur Ersatzlampen mit Max. 15 W Fassung

Zum Austausch der Glühlampe gehen Sie gemäss der separat

beigelegten Anleitung und / oder der Abbildung im hinteren Teil

dieser Bedienungsanleitung vor.

9 Auswechseln der Glühlampe:

Ŷ Netzstecker ziehen bzw. Sicherung herausdrehen

Ŷ Transparente Lampen Abdeckung entfernen.

Ŷ Glühlampe herausdrehen und auswechseln.

Ŷ Lampen Abdeckung wieder einsetzen

Setzen Sie auf keinen Fall eine Lampe mit mehr als der oben

angegebenen Wattleistung ein. Die auf der Lampe

angegebene Spannung (V) muss auf jeden Fall mit der

diesbezüglichen Angabe auf dem Geräte Typenschild

10 Temperaturbereiche

Durch natürliche Luftzirkulation im Kühlraum stellen sich

unterschiedliche Temperaturbereiche ein, welche für die

Lagerung der verschiedenen Lebensmittel günstig sind.

Unmittelbar über der / den Gemüseschale(n); also im untersten

Bereich des Kühlschrankes und an der Rückwand ist es am

kältesten (günstig z.B. für Wurst-und Fleischwaren); im oberen

vorderen Bereich und in der Türe ist es am wärmsten (günstig

für streichfähige Butter und Käse).

Ordnen Sie deshalb die Lebensmittel nach der folgenden

Einordnungstabelle ein und lagern Sie diese so, dass die

Luft gut zirkulieren kann - nicht zu dicht lagern.

Im Normalbetrieb zeigt (wo vorhanden) die

Temperaturanzeige auf der Bedienungsblende die

aktuelle Temperatur im Mittel-Bereich des Geräteinneren

Liegt die Temperatur im Gerät nicht im möglichen

Temperaturanzeigebereich (zwischen 2 und 8 ° C), leuchtet in

der Temperaturanzeige nur ein Strich.

11 Einordnen der Lebensmittel (von oben nach unten)

c) kleine Gläser oder Flaschen, Dosen, Gewürze

c) Molkereiprodukte / Fleisch- und Wurstwaren

d) Fleisch- und Wurstwaren

e) Obst, Gemüse, Salate

12 Versetzen der Abstellflächen

Die Abstellflächen können bei einigen Gerätemodellen je

nach Höhe des Kühlgutes versetzt werden.

Ŷ Ziehen Sie die Abstellfläche bis zum Anschlag nach

vorne und nehmen Sie diese durch vorne anheben

Ŷ Setzen Sie die Abstellfläche mit der hinteren Kante nach

oben an der gewünschten Stelle wieder ein.

Die hintere Kante muss nach oben zeigen, damit die

Lebensmittel die Rückwand nicht berühren und

Geteilte Abstellfläche (wo vorhanden)

Bei einer geteilten Abstellfläche kann das vordere Teil

herausgenommen werden. Dadurch kann auf der

unteren Abstellfläche höheres Kühlgut gestellt werden.

Versetzen der Abstellborde / Flaschenborde an der Innentür

(nicht bei allen Modellen möglich)

Ŷ Rasten Sie die Abstellborde / Flaschenborde durch

seitliches Zusammendrücken aus den Halterungen und

ziehen Sie sie nach vorne heraus.

Ŷ Setzen Sie die Abstellborde / Flaschenborde an

beliebiger Stelle wieder ein. Achten Sie darauf, dass sie

richtig und fest in den Halterungen eingeklinkt sind.

Verschieben des Flaschenhalters

(nicht bei allen Modellen möglich) Den Flaschenhalter können

Sie nach rechts oder links verschieben. Dadurch haben

einzelne Flaschen beim Öffnen und Schliessen der Tür

Ŷ Lebensmittel, die leicht Geruch oder Geschmack

abgeben oder annehmen sowie Flüssigkeiten, immer i n

geschlossenen Gefässen oder in geeigneter Verpackung

Ŷ Obst, Gemüse, Salate können Sie unverpackt in der/den

Gemüseschale(n) lagern.

Ŷ Als Verpackungsmaterial für die Lebensmittel eignen sich

wiederverwendbare Kunststoff-. Aluminium-Folien sowie

Metall- oder Glasbehälter.

Ŷ Die Lebensmittel dürfen die Rückwand nicht berühren.

Sie können sonst an der Rückwand anfrieren.Bedienungsanleitung

Ŷ Lassen Sie heisse Speisen

ausserhalb des Kühlraumes zuerst genügend

Ŷ Öffnen Sie die Tür immer nur kurz, damit der

Innenraum des Gerätes nicht erwärmt wird. Sie

sparen dadurch Energie.

Ŷ Lagern Sie keine explosiven Stoffe oder Produkte

mit brennbaren Treibgasen (z.B.

Spraydosen) Explosionsgefahr!

Ŷ Stellen Sie kein Speiseöl in dehnbaren

Behältnissen in die Kühlschranktür. Es können

Spannungsrisse im Kunststoff der Tür entstehen.

Ŷ Stellen Sie hochprozentigen Alkohol nur aufrecht

und absolut dicht verschlossen in die Kühlzone.

13 Gefrierfach (wo vorhanden)

Das 3- Sterne (***) oder 4-Sterne (*/***) Gefrierfach

eignet sich zum Lagern von Tiefkühlkost (bereits

gefrorene Lebensmittel), zum Einfrieren und

kurzzeitigem (2-3 Wochen) Lagern von kleineren

Mengen frischer Lebensmittel, sowie dem Zubereiten

von Eiswürfeln und Speiseeis.

Beachten Sie unbedingt die Hersteller Angaben zur

Lagerzeit von Tiefkühlkost.

Gefrierfächer mit 2-Sterne Kennzeichnung (**)

Gefrierfächer mit 1-Stern Kennzeichnung (*) erreichen

Sie eignen sich daher nicht zum Tiefgefrieren und zu

längerem Lagern von frischen Lebensmitteln. Frische

Lebensmittel oder Tiefkühlkost können hier jedoch je

nach Art für 3 bis 5 Tage länger als im Kühlschrank

Sogenannte Eisfächer (ohne Sterne-Kennzeichnung)

erreichen 0°C und kälter. Sie eignen sich am wenigsten

zum Einfrieren und längerem Lagern von Lebensmitteln.

Für die Zubereitung von Eiswürfeln eignen sich jedoch

alle vorgenannten Fächer ausgezeichnet.

Über den Temperaturregler wird die Kühltemperatur

eingestellt. Um frische Lebensmittel einzufrieren und

Lebensmittel langfristig zu lagern ist eine Temperatur

- 18 °C erforderlich. Bei dieser Temperatur ist das

Wachstum der Mikroorganismen weitgehend blockiert.

Sobald die Temperatur über

10 ° C steigt, beginnt die

Zersetzung durch die Mikroorganismen, die

Lebensmittel sind weniger lang haltbar.

Aus diesem Grund dürfen an- oder aufgetaute

Lebensmittel erst wieder eingefroren werden, wenn sie

zu einem Fertiggericht verarbeitet wurden (kochen oder

braten). Durch die hohen Kochtemperaturen werden die

meisten Mikroorganismen abgetötet.

Je höher die Einstellung am Temperaturregler, desto

tiefer ist die Temperatur im Gerät.

Bei normaler Nutzung des Gerätes und

von Lebensmitteln im Gefrierfach, reicht eine

Mittlere Einstellung des Temperaturreglers.

Bei normaler Nutzung und

längerfristiger Lagerung von

Lebensmitteln im Gefrierfach,

Einstellung zwischen Mitte und Maximum.

Ŷ Lagern Sie keine Dosen und Flaschen mit

kohlesäurehaltigen Getränken oder Flüssigkeiten

im Gefrierfach. Die Flüssigkeit dehnt sich beim

Einfrieren aus und die Flasche kann zerspringen.

Verletzungsund Beschädigungsgefahr!

Ŷ Nehmen Sie Flaschen, die Sie zum Schnellkühlen

in das Gefrierfach legen, spätestens nach einer

Stunde wieder heraus. Die Flaschen können

platzen. Verletzungs- und Beschädigungsgefahr.

Ŷ Speiseeis und Eislutscher sollten in tiefgekühltem

Zustand erst einige Minuten nach der Entnahme

aus dem Gerät genossen werden, um Lippen und

Zungenverletzungen (Hautabrisse) zu vermeiden.

Vermeiden Sie aus demselben Grund auch

Berührungen der vereisten Innenwände mit nassen

Ŷ Lagern Sie nur einwandfrei verpackte Tiefkühlkost

Ŷ Achten Sie beim Einlagern von fertiger Tiefkühlkost

auf das vom Hersteller verwiesene Haltbarkeits-

Ŷ Beachten Sie, dass sich frische Lebensmittel nur in

einwandfreiem Zustand zum Einfrieren eignen.

Ŷ Frieren Sie frische Lebensmittel portionsweise ein.

Ŷ Frieren Sie nicht mehr als 1-2 kg Lebensmittel ein.

Ŷ Achten Sie auf eine geeignete Verpackung

(wiederverwendbare Kunststoff Folien, Schlauch

Folien aus Polyethylen, Aluminium ^Folien,

Ŷ Drücken Sie die Luft aus der Verpackung heraus.

Ŷ Verschliessen Sie die Packungen dicht mit

Gummiringen, Kunststoffklipsen, Schnüre oder

kältebeständigen Klebebändern.

Ŷ Beutel- und Schlauchfolien können Sie auch mit

einem Folienschweissgerät verschweissen.

Ŷ Beschriften Sie die Verpackung der Frischprodukte

mit Inhalt, Gewicht und Einfrierdatum.

Ŷ Legen Sie das Gefriergut breitflächig auf den

Boden des Gefrierfaches damit es möglichst

schnell bis zum Kern gefriert.

Ŷ Legen Sie die Packungen trocken ein, um ein

Zusammen- oder Anfrieren zu vermeiden.

Ŷ Legen Sie einzufrierende Lebensmittel so ein, dass

sie nicht mit bereits gefrorenen Lebensmittel in

Berührung kommen, um ein Antauen zu

Ŷ Frieren Sie auf- oder angetaute Tiefkühlkost nicht

wieder ein. Erst wenn Sie diese Lebensmittel zu

einem Fertiggericht verarbeitet haben (gekocht

oder gebraten) können Sie diese erneut einfrieren.

Ŷ Verzehren Sie keine überlagerten Lebensmittel, sie

können zu einer Lebensmittelvergiftung führen.Bedienungsanleitung

14 Zubereitung von Eiswürfeln und Speiseeis

Ŷ Eiswürfel: Füllen Sie die Eiswürfeischale zu drei

Viertel mit Wasser und stellen Sie diese auf den

Boden des Gefrierfaches. Die Eiswürfel lösen sich

leicht aus der Schale, wenn Sie fliessendes Wasser

kurz über die Schale laufen lassen.

Ŷ Speiseeis: Verwenden Sie eine Eiswürfelschale ohne

Würfelgitter. Speiseeis mit Fettgehalt (Rahm)

braucht etwas länger zum Gefrieren als solches auf

nur Wasserbasis. Das Eis löst sich leicht aus der

Schale, wenn Sie die Schale kurz in Leitungswasser

15 Ausser Betrieb setzen des Gerätes

Soll das Gerät längere Zeit ausser Betrieb gesetzt

werden, muss der Temperaturregler auf „0" gestellt und

das Gerät .wie unter dem Kapitel "Reinigung"

beschrieben gereinigt werden.

Während der ganzen Dauer der Ausserbetriebsetzung

die Gerätetür offenstehen lassen, um Geruchs- und

Schimmelbildung im Inneren zu vermeiden.

16 Reinigung und Pflege

Vor jeder Reinigungsarbeit Grundsätzlich den Netzstecker

ziehen oder die dem Gerät vorgeschaltete Sicherung

herausdrehen / ausschalten.

Für das gepflegte Äussere Ihres Gerätes, verwenden

Sie ab und zu Möbelpolitur oder ein anderes Lack

Pflegemittel (auf keinen Fall im Innern anwenden). Die

Türdichtungen sollten Sie ab und zu mit warmem

Wasser, ohne Verwendung von jeglichem

Reinigungsmittel säubern. Behandeln Sie die

Türdichtung nicht mit Ölen oder Fetten.

Reinigen Sie den Innenraum des Gerätes regelmässig.

Ŷ Es empfiehlt sich den Kühlraum mindestens einmal

im Monat und das Gefrierfach nach jedem Abtauen

Ŷ Entfernen Sie das Kühl-/ Gefriergut aus dem Gerät

und lagern Sie es an einem kühlen Ort.

Ŷ Nehmen Sie alle herausnehmbaren Teile aus dem

Ŷ Innenraum und Ausstattungsteile sind in der Regel

nicht spülmaschinenfest. Reinigen Sie diese von

Hand mit warmem Wasser und etwas Spülmittel.

Verwenden Sie Reinigungsmittel nicht konzentriert

und keinesfalls Sand- oder säurehaltige Putz- bzw.

chemische Lösungsmittel. Empfehlenswert ist ein

Allzweckreiniger mit neutralem PH-Wert.

Die Verwendung von Dampfreinigungsgeräten ist

äusserst gefährlich und deshalb strikt untersagt.

Ŷ Wischen Sie Innenräume und Zubehörteile mit

klarem Wasser nach und reiben Sie alles mit einem

Tuch trocken. Lassen Sie das Gerät anschliessend

ca. 3-4 Minuten auslüften.

Ŷ Das Typenschild an der Geräteinnenseite nicht

beschädigen oder gar entfernen - es ist wichtig für

den Kundendienst und die spätere Entsorgung.

Ŷ Achten Sie darauf, dass kein Reinigungsvvasser an

stromführende Teile im Geräteinneren gelangt.

Ŷ Wenn die Geräterückseite mit einem Wärmetauscher,

- auch Verflüssiger genannt - ausgestattet ist,

befreien Sie dieses Teil von Zeit zu Zeit von

Flusen und Staub. Staub und Flusen behindern

nämlich die Abführung der Wärme aus dem

Innenraum und erhöhen den Energieverbrauch

wesentlich. Am besten verwenden Sie zum

Entstauben des Wärmetauschers eine weiche

Bürste oder einen Staubwedel.

Ŷ Achten Sie darauf, dass Tauwasser über die

Tauwasser Rinne ungehindert ablaufen kann.

Reinigen Sie die Tauwasser Ablauföffnung ab und

zu mit einem Hilfsmittel, z.B. Wattestäbchen oder

Ŷ Durch die Tauwasser Ablauföffnung darf kein

Reinigungswasser laufen. Das Verdunstungsgefäss

würde überlaufen und das Reinigungswasser

würde auf den Boden laufen.

Während der Kompressor (Kühlmaschine) läuft

können sich an der Rückwand'Reif- und Wasserperlen

bilden. Diese brauchen Sie nicht zu entfernen, da der

Kühlschrank automatisch abtaut.

Das Tauwasser läuft von der Tauwasser-Ablaufrinne

über die Tauwasser-Ablauföffnung in ein Gefäss und

b) Gefrierfach (wenn vorhanden)

Das Gefrierfach taut nicht automatisch ab, da die

gefrorenen Lebensmittel nicht auftauen dürfen.

Lassen Sie das Gefrierfach von Zeit zu Zeit abtauen,

jedoch spätestens, wenn sich eine ca. 5 mm dicke

Eisschicht gebildet hat. Führen Sie dazu die unter

Kapitel "Reinigung und Pflege" erwähnten und die

folgenden Schritte durch.

Niemals elektrische Geräte wie Haartrockner,

Heizlüfter, Dampfreinigungsgeräte, Abtausprays oder

Hilfsmittel mit offener Flamme (z.B. Kerzen) zum

Abtauen des Gefrierfachs verwenden.

Der Kunststoffinnenraum könnte schmelzen und

austretendes Schäummittel - Gas könnte sich durch

Funken bzw. offene Flammen entzünden.

Verwenden Sie auf gar keinen Fall ein

Dampfreinigungsgerät zum Abtauen von Eisschichten im

Gerät (höchste Stromschlag Gefahr)Bedienungsanleitung

Ŷ Nehmen Sie das Gefriergut heraus und wickeln Sie

es in mehrere Lagen Zeitungspapier oder Decken

Ŷ Bewahren Sie das Gefriergut an einem kühlen Ort

auf, bis das Gefrierfach wieder betriebsbereit ist.

Ŷ Lassen Sie die Gefrierfachtür offen.

Ŷ Die Reif- und Eisschichten im Gefrierfach bilden sich

durch den normalen Betrieb. Ab einer gewissen

Stärke wirken diese wie eine Isolation und

beeinträchtigen die Kälteabgabe.

Ŷ Schaben Sie diese Reif- oder Eisschicht nicht ab, da

die Verdampferfläche beschädigt werden kann.

Ŷ Führen Sie das Abtauen rasch durch um das

Antauen der ausgelagerten Lebensmittel zu

Ŷ Saugen Sie das Tauwasser laufend mit einem

Ŷ oder ziehen Sie die unterhalb des Gefrierfaches im

Kühlschrank angeordnete TauWasser Auffangschale

(nicht bei allen Modellen vorhanden) heraus und

Ŷ Ziehen Sie -wo vorhanden- den Pfropfen von unten

aus dem Tauwasser Ablaufloch im Gefrierfachboden

und schieben Sie die Tauwasser Auffangschale

wieder in ihre Führung ein.

Ŷ Sie können das Abtauen beschleunigen indem Sie

einen Topf auf einem Topfuntersetzer mit heissem

(nicht kochendem) Wasser in das Gefrierfach stellen.

Schliessen Sie in diesem Fall die Gefrierfachtür.

Ŷ Achten Sie darauf, dass die Tauwasser

Auffangschale -wo vorhanden- nicht überläuft.

Ŷ Wenn das Gefrierfach vollständig abgetaut ist,

leeren Sie das sich in der Auffangschale

angesammelte Tauwasser in Ihr Küchenspülbecken.

a Drücken Sie den Pfropfen von unten wieder in das

Tauwasser Ablaufloch und setzen Sie die

Tauwasser Auffangschale wieder ein.

Ŷ Wischen Sie das Gefrierfach trocken und legen Sie

die Lebensmittel wieder ein.

Ŷ Stellen Sie die Stromnetz Verbindung zu Ihrem

Ŷ Schalten Sie das Gerät mit dem Temperaturregler

wieder ein (siehe Kapitel "Ein-/Ausschalten

Temperaturwahl) und drücken Sie -wo

vorhanden-die Superkühl-Taste (siehe Kapitel

"Funktion Superkühlen".

Ŷ Schliessen Sie die Gerätetür.

18 Selbst Beseitigung von Störungen

Gute Fertigungsqualität unter Anwendung von

modernster Kühl- und Gefriertechnik sorgen

grundsätzlich für eine einwandfreie Funktion Ihres

Prüfen Sie deshalb bei Verdacht auf eine Störung

immer zuerst ob Sie alle Hinweise und Ratschläge in

dieser Bedienungsanleitung befolgt haben, bevor Sie

den Kundendienst direkt oder über Ihren Händler

Der Kompressor (auch Kühlmaschine genannt) muss

nicht ununterbrochen laufen.

Er ist über den Thermostat, welchen Sie mit dem

Temperaturregler einstellen gesteuert und schaltet

automatisch ein, wenn die eingestellte Temperatur im

Gerät überschritten wird und automatisch aus, wenn

diese wieder erreicht ist.

Bei jedem Kompressor - Kühlsystem treten Geräusche

auf, wenn der Kompressor eingeschaltet ist. Diese

Geräusche rühren einerseits vom laufenden Motor im

Kompressor und andererseits von der Strömung des

in den Kühlsystem - Leitungen her. Solche

Geräusche sind also normal und bedeuten keine

In ungeheizten Räumen kommt es bei kalter Witterung

vor, dass sich an den Aussenwänden des Gerätes

Kondens wasser bildet.

Dies bedeutet keine Störung und regelt sich von selbst,

wenn wärmere Jahreszeiten beginnen.

Rufen Sie den Kundendienst erst dann, wenn Sie für

eine mögliche Störung durch eine Selbstanalyse der

möglichen Störungsfaktoren keine Ursache finden

oder keine Mittel zur Behebung einer Störung zur

Sehen Sie also unbedingt zuerst nach unter:

a) Keine Funktion (Gerät läuft nicht)

Ŷ Ist der Gerätestecker in Ordnung und sitzt er fest in

Ŷ Führt die Steckdose Strom ?

(evtl, durch Anschliessen eines Kleingerätes wie

Handmixer, Haartrockner etc. prüfen)

Ŷ Ist das Gerät eingeschaltet (Temperaturreglernicht

Ŷ Ist die Sicherung der Hausinstallation eingedreht

und intakt bzw. eingeschaltet ?

b) Das Gerät kühlt nicht ausreichend

Kompressor läuft zu oft

Ŷ haben Sie darauf geachtet, das Gerät am

endgültigen Standort mindestens 2 Stunden stehen zu

lassen, bevor Sie es einschalten. (Beruhigung des

Kältemittel Kreislaufes) siehe: "Inbetriebnahme des

Wenn nein; den Gerätestecker herausziehen, Gerät bei

geschlossener Tür auf einer Seite für kurze Zeit

anheben bzw. in Schrägstellung bringen und wieder

auf die Füsse stellen. Nach Ablauf von.2 Stunden

Stecker wieder einstecken. Gerätetür für ca. 12

Stunden nicht mehr öffnen.

Ŷ Lässt sich die Gerätetür richtig schliessen - wird die

Türdichtung fest angedrückt.

Probe: ein Blatt Schreibpapier zwischen Dichtung und

Gehäuse legen und Tür schliessen. Das Papier darf

sich an allen Seiten nur schwer herausziehen lassen.)Bedienungsanleitung

Lässt sich das Papier an einer oder mehreren Steilen ohne

Widerstand herausziehen, Kundendienst

Ŷ Starke Eisbildung an den Innenwänden des Gefrierfaches

(siehe „Reinigung und Pflege)

Ŷ Ist das Gerät direkter Sonneneinstrahlung ausgesetzt oder

steht es zu nahe an einer Wärmequelle (Ofen Heizkörper

Gerät vor direkter Sonneneinstrahlung schützen I Abstand zu

Wärmequelle prüfen I Isolierplatte zwischen Gerät und

Wärmequelle schieben, (siehe "Wahl des Aufstellungsortes")

Ŷ Zu hohe Menge an Frischen Lebensmitteln eingefüllt

Ŷ Ist die Be- und Entlüftung in Ordnung, Lüftungsgitter

verdeckt oder ist der Wärmetauscher (Verflüssiger) an der

äusseren Rückwand des Gerätes verstaubt ?

c) Die Temperatur im Kühlraum ist zu kalt

Ŷ Stellen Sie den Temperaturregler auf eine niedrigere

Ŷ Prüfen Sie ob die Gefrierfachtür richtig geschlossen ist

Ŷ Wurde eine grosse Menge (mehr als 1 kg) frische

Lebensmittel eingefroren? (dadurch läuft die

Kältemaschine sehr lang und die Temperatur im Kühlraum

Ŷ Wurde -wo vorhanden- die Funktion Superkühlen nicht

d) Das Gefriergut taut auf, weil es im Gefrierfach

Ŷ Wurde die Raumtemperatur für die Ihr Gerät ausgelegt ist

unterschritten? (wenn die Raumtemperatur zu niedrig ist

springt die Kältemaschine seltener an. Es kann deshalb im

Gefrierfach zu warm werden)

Erhöhen Sie die Raumtemperatur

e) Hat sich im Gefrierfach eine dickere Eisschicht

Ŷ Prüfen Sie ob sich die Tür des Gefrierfaches richtig

Ŷ Wenn das Gefriergut festgefroren ist lösen sie dieses mit

einem stumpfen Gegenstand, z.B. mit einem Löffelstiel

Ŷ Lassen Sie das Gefrierfach abtauen und reinigen sie es

(siehe Kapitel „Abtauen")

Eine zu dicke Eisschicht verringert die Kühlleistung, und der

Stromverbrauch steigt

f) Die Innenbeleuchtung funktioniert nicht

Ŷ Klemmt der Lichtkontaktschalter?

Ŷ Wenn nicht, ist die Glühlampe defekt. Wechseln Sie die

Glühlampe wie unter Kapitel „Innenbeleuchtung

-Auswechseln der Glühlampe" beschrieben

g) Gerät entwickelt zu taute Geräusche

Ŷ Steht das Gerät fest auf dem Boden, werden

nebenstehende Möbel oder Gegenstände von dem

laufenden Kühlaggregat in Vibration gesetzt? Darauf

achten, dass alle Teile an der Rückwand frei schwingen

können, evtl. anliegende Teile vorsichtig wegbiegen oder

Abstand des Gerätes zum Hindernis erhöhen.

Ŷ Sitzen die herausnehmbaren Teile richtig im Gerät?

Ŷ Berühren sich Flaschen oder Gefässe?

Beachten Sie; Strömungsgeräusche im Kältekreislauf sind

Auf keinen Fall dürfen Sie Eingriffe technischer

Art am Gerät vornehmen oder selbst

Reparaturversuche unternehmen.

Lassen Sie Reparaturen und Eingriffe an dem

Gerät nur vom zuständigen Kundendienst

ausführen, da sonst erhebliche Gefahren für den

Benutzer entstehen können und die Garantie

Sehen Sie in der Garantiekarte oder dem zusätzlich

beiliegenden Kundendienstverzeichnis, nach, welche Firma

für den Kundendienst Ihres Gerätes zuständig ist. Fehlt ein

Hinweis auf den zuständigen Kundendienst in Ihrer

Gerätedokumentation, so wenden Sie sich bitte an den

Kundendienst Einsätze zur Behebung von Störungen

welche auf Nichtbefolgen der in dieser Bedienungsanleitung

enthaltenen Hinweise und Ratschläge beruhen, sind

kostenpflichtig und fallen nicht unter Garantie und

Gewährleistung Ihres Verkäufers.

Um im Bedarfsfall rasch Hilfe zu bekommen, halten Sie vor

dem Anruf beim Kundendienst, unbedingt die wichtigsten

Daten zur Identifikation Ihres Gerätes bereit:

Ŷ Geräte Typ Modell (siehe Typenschild)

Ŷ Name und Standort Ihres Verkäufers

Ŷ Beschreibung des Funktionsfehlers

21 Einbau in Küchenzeile

Wenn das Gerät in Ihre Küchenzeile eingebaut werden kann,

liegt der Gerätedokumentation eine Installations-Anleitung

22 Garantiebedingungen

Beachten Sie die allgemeinen Garantiebedingungen und die

Garantielaufzeit in der beiliegenden oder vom Verkäufer

anlässlich Kauf überreichten Garantiekarte.

Der Hersteller arbeitet ständig an der Weiterentwicklung

seiner Produkte. Bitte haben Sie deshalb Verständnis dafür,

dass Änderungen in Form, Ausstattung und Technik

vorbehalten bleiben.Bedienungsanleitung

Alle Abbildung dienen ausschliesslich zu

Illustrationszwecken.

Die Ausstattung Ihres Gerätes kann von den obilgen

und nachfolgenden Abbildungen abweichen.

Lampe: E 14 / 240V~50Hz, Max. 15W Bei einigen Modellen ist die

Lampenabdeckung vorne offen, so

dass die Abdeckung zum auswechseln

der Lampe nicht entfernt werden muss

Zum Entfernen der Lampenabdeckung

1 Lampenabdeckung gemäss Pfeile zusammendrücken

2 durch seitliche Handbewegung aushängen

Lampe durch Linksdrehung

(gegen Uhrzeigersinn) herausschrauben

(1) * Lüftungsgitter

(2) * Arbeits- / Abdeckplatte

(4) Innenbeleuchtung und + Temperaturregler

(10) Dosen- / Fläschchenregal

(12) Kondensator (Wärmetauscher)

(14) Kontaktschalter Innenbeleuchtung

(18) *Tauwasser Ablassöffnung

Pfropfen sitzt in der Kühlschfenkdecke

(19) *Tauwasser Auffangschale Zum Abtauen des

Gefrierfachs; Schale herausziehen, Pfropfen (18)

entfernen, Schale wieder einsetzen

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu

behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt

und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von

Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.English Instruction for use Refridgerator

SN + 10°C bis + 32°C N + 16°C bis + 32°C ST + 18°C bis + 38°C T + 18°C bis + 43°C
