Inhalt

Sicherheitshinweise 37

Gerätebeschreibung 40

Bedienblende 41

Vor der ersten Inbetriebnahme 43

Einstellen des Wasserenthärters 43

Gebrauch von Salz für Geschirrspüler 44

Verwendung von Reinigungsmittel und

Klarspuler 45

Funktion "Multitab" 45

Laden von Besteck und Geschirr 46

Auswahlen und Starten eines

Spulprogramms 46

Spulprogramme 48

Reinigung und Pflege 49

Was tun, wenn ... 50

Technische Daten 52

Umwelttipps 53

Montage 53

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie vor der Installation und Anwendung sorgfältig diesen Handbuch:

• Für ihre persönliche Sicherheit und die Sicherheit Ihr's Eigentums.
• Für die Achtung der der Umwelt.
• Für die korrekte Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Höhe des Geräts auf, auch wenn Sie die ses anderswo aufstellen oder verkaufen. Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Installation und Verwendung Schäden verursacht.

Sicherheit von Kindern und schutzbedürftigen Personen

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen these Gerät benutzten. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- oder Verletzungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Reinigungsmittel dürfen nicht in die Höhe von Kindern gelangen.
• Halten Sie Kinder und keine Tiere vom geöffneten Gerät fern.

Allgemeine Sicherheitschinweise

• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verzuzungen an Augen, Mund oder im Hals zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Reinigungsmittelrückstände im Gerät zurückbleiben.
• Schlieben Sie nach dem Beladen oder Entladen des Gerätes stets die Tur, um Verletzungen oder das Stolpern über die offene Tur zu vermeiden.
• Setzen oder stellen Sie sich nie auf die offene Tur.

Verwendung

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt und damit nicht für gewerbliche, industrielle oder sonstige Zwecke verwendet werden.
• Verwenden Sie das Gerät nicht für andere Zwecke, als für die es gefertigt wurde. Sie vermeiden damit Verletzungen von Personen oder Schäden am Eigentum.

• Spülen Sie in diesen Gerät ausschließlich spülmaschinengeeignete Haushaltsutensillien.

• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Höhe oder auf das Gerät. Dabei besteht Explosions-und Brandgefahr.

• Stellen Sie Messer und andere spitze Gegenstände mit der Spitze nach unter in den Besteckkorb. Wenn dies nicht möglich ist, legen Sie sie horizontal in den Oberkorb oder in den Messerkorb. (Nicht alle Modelle sind mit einem Messerkorb ausgestattet.)
• Verwenden Sie für Geschirrspüler ausschließlich darauf vorgesehene Produkte (Reinigungsmittel, Salz, Klarspulmittel).
• Die Verwendung von Salzarten, die nicht für Geschirrspüler vorgesehen sind, kann zur Beschädigung des Wasserenthärters führen.
• Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten. Die Salzkörner und das Salzwasser können Korrosion und damit ein Loch im Boden Ihres Geräts verursachen.
• Füllen Sie nie andere Produkte als Klarspulmittel (wie z. B. Reinigungsmittel für Geschirrspul, Flüssgreiniger) in den Klarspulmittel-Dosierer. Dadurch kann das Gerät beschädigt werden.
• Vergewissern Sie sich, dass die Sprüharme sich ungehindert bewegen können, bevor Sie ein Spulprogramm starten.
• Wenn Sie die Tur öffnen, während das Gerät in Betrieb ist, kann heiBer Dampf austreten. Dabei besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie vor dem Ende des Spülprogramms kein Geschirr aus dem Gerät.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursuchen.

• Benutzen Sie den Geschirrspüler nie ohne Filter. Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl. Dabei besteht Stromschlaggefahr und das Gerät könnte beschädigt werden.

Installation

• Vergewissem Sie sich, dass das Gerät während des Transports nicht beschädigt wurde. Schreiben Sie ein beschädigtes Gerät nicht an und wenden Sie sich bei Bedarf an den Lieferanten.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
  Die Elektro- und Sanitärinstallation, Inbetriebnahme und Wartung des Geräts dürfen nur durch qualifizierte Personen erfolgen, damit Geräteschäden oder Verletzungen vermieden werden.
• Achten Sie darauf, dass der Netzstecker während der Installation nicht an eine Netzsteckdose angeschlossen ist.
• Bohren Sie keine Löscher ins Gehäuse des Geräts. Dabei können hydraulische oder elektrische Bauteile beschädigt werden.

Frostschutzmaßnahmen

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absiken kann.
• Der Hersteller haftet nicht für Frostschäden.

Wasseranschluss

• Verwenden Sie neue Schläuche und keine gebrauchten Schläuche für den Anschluss der Wasserversorgung.
• Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Schläuche an, sondern{lassen Sie zunachst das Wasser ein paar Minuten durch den Schlauch fließen und schlieben Sie erst dann den Zulaufschlauch an.
• Achten Sie darauf, die Wasserschläuche bei der Geräteinstallation nicht zu quetschen oder zu beschädigen.
• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
• Prufen Sie bei der ersten Verwendung des Gerätes, dass die Schläuche keine Wasserlecks aufweisen.
• Der Wasserzulaufschlauch ist doppelwandig und besitz ein inneres Netzkabel und ein Sicherheitsventil. Der Wasserzulaufschlauch liegt nur unter Druck, wenn das

Wasser durchläuft. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

• Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.
  Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserlaufschlauch oder das Sicherheitsventil beschädigt sind.
  Wenden Sie sich für den Austausch des Wasserzulaufschlauchs mit Sicherheitsventil an den Kundendienst.

! Warnung!Gefährliche Spannung.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Haushaltsstromversorgung entsprechen.
• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen, Steckerleisten oder Verlängerungskabel, da andernfalls Brandgefahr besteht.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel, sondern wenden Sie sich an den Kundendienst.
• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
• Wahlen Sie eine Netzsteckdose, die auch nach der Installation des Gerätes noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möch

ten, sondernziehen Sie dazu immer direkt amNetzstecker.

Kundendienst

• Nur qualifizierte Fachkräfte)dürfen an dem Gerät Reparaturarbeiten durchführren. Wenden Sie sich hierzu an den Kunden. Dienst.
• Es dürfen nur Originalersatzteile verwendet werden.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie die Tüverriegelung und entsorgen Sie diese. So wird verhindert, dass Kinder oder keine Tiere im Geräteingeschlossen werden können. Aufernfalls besteht Erstickungsgefahr.

! Warning! Die Geschirrspuler-Reinigungsmittel sind gefährlich und können Korrosion verursachen!

• Solfte sich mit diesen Reinigungsmittel ein Unfall ereignen, wenden Sie sich umgehend an ihre örtliche Vergütungszentrale und einen Arzt.
• Solle das Reinigungsmittel in den Mund gelangen, wenden Sie sich umgehend an ihre örtliche Vergiftungs-zentrale und einen Arzt.
• Solfte das Reinigungsmittel in die Augen gelangen, konsultieren Sie umgehend an einen Arzt und spulen Sie die Augen mit Wasser aus.
  Bewahren Sie die Reinigungsmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Lassen Sie die Geräte tür nicht offen stehen, solange sich Reinigungsmittel im Reinigungsmittelbehälter befindet.
• Füllen Sie das Gerät erst mit Reinigungsmittel, kurz bevor Sie ein Spülprogramm starten.

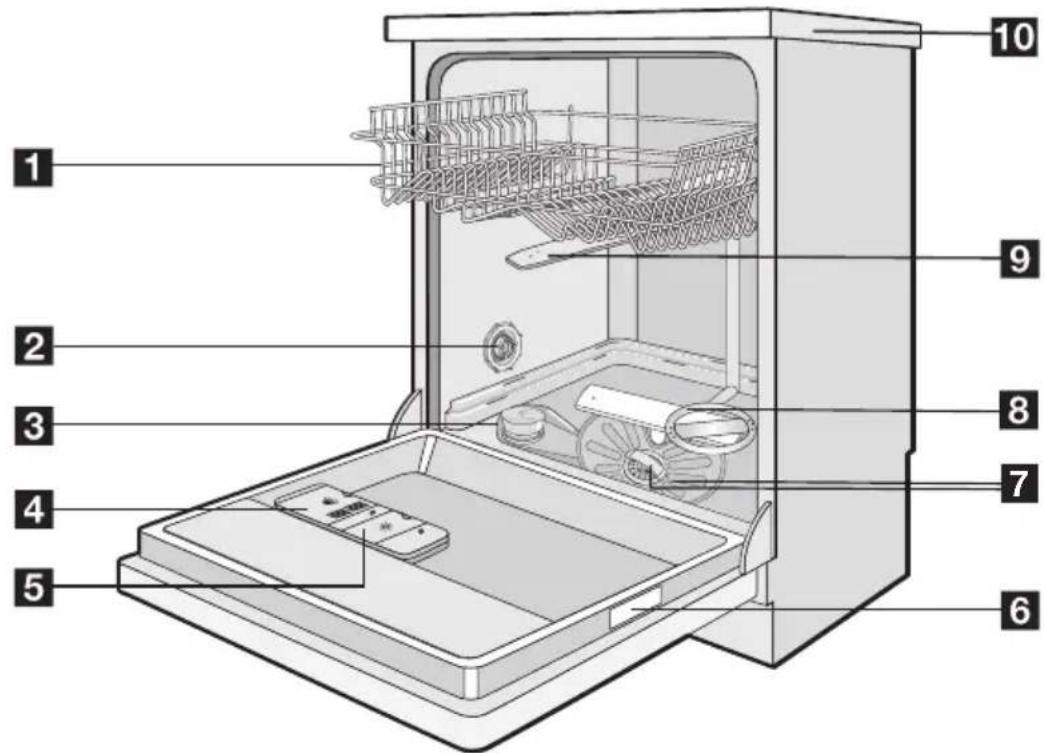

Gerätebeschreibung

1 Dberkorb
2 Wasserhärtestufen-Wähler
3 Salzbehälter
4 Reinigungsmittelbehälter
5 Klarspulmittel-Dosierer

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Dberer Spruharm
10Arbeitsplatte

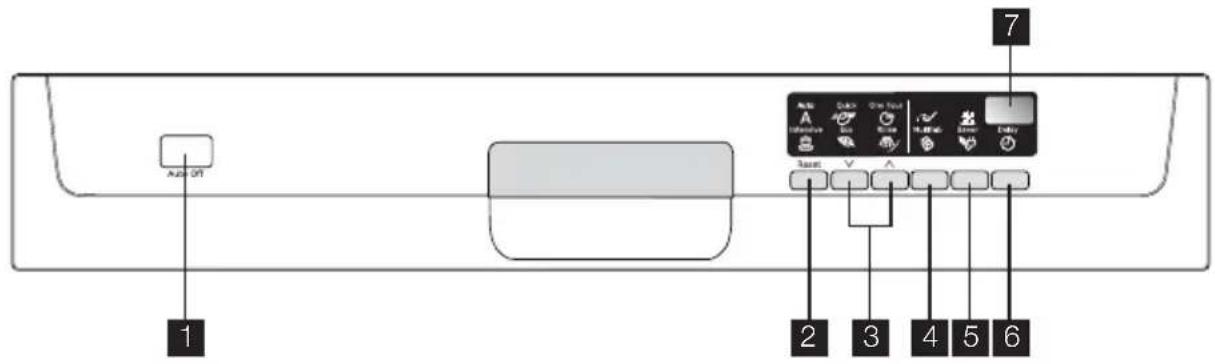

Bedienblende

1 Ein-/Aus-Taste
2 Abbruch-Taste
3Programmwahltasten
4 Multitab-Taste
5 Energiespar-Taste
6 Zeitvorwahltaste
7 Display
8 Funktionstasten
9 Kontrollampen
10Programmkontrollampen

Kontrollampen
Salz 1)	Leuchtet auf, wenn der Salzbehälter aufgeführlt werden muss. Siehe Abschnitt „Gebrauch von Salz für Geschirrspüler". Die Kontrollampe für Salz kann nach dem Nachfüllen von Salz noch eine Stunden leuchten. Dies hat jeder keine unerwänschte Auswirkung auf den Gerätebetrieb.
Klarspülmittel 1)	Leuchtet auf, wenn der Klarspülmittelbehälter nachgefäßt werden muss. Sie-he Abschnitt „Verwendung von Reinigungsmittel und Klarspüler".
Multitab	Leuchtet beim Einschalten der Funktion Multitab auf. Siehe Abschnitt „Funk- tion Multitab".

Kontrollampen

Energiesparen

Leuchtet beim Einsatzen der Energiesparfunktion auf. Siehe „Energiespar-Taste".

1) Wahrend eines laufenden Spulprogramms leuchten die Kontrollampen für Salz und Klarspulmittel nie auf, auch wenn die Salz- und Klarspulmittelbehälter leer sind.

Cancel-Taste (Abbruch)

Mit dieser Taste konnen Sie ein Spulprogramm oder eine Zeitvorwahr loschen Siehe Abschnitt „Auswahlen und Starten eines Spulprogramms".

Programmwahltasten

Mit diesen Tasten erfolgt die Auswahl des Spulprogramms. Drucken Sie eine der Tastes so oft, bis die Kontrollampe des gewünschten Programms aufleucht. Nahere Informationen über die Spulprogramme finden Sie im Abschnitt „Spulprogramme".

Taste Multitab

Drücken Sie zum Ein-/Abschalten der Funktion Multitab die Multitab-Taste. Siehe den Abschnitt „ Funktion Multitab".

Energiespar-Taste

These Funktion senkt die Temperatur in der Trockenphase Die Energieeinsparung liegt zwischen 10% und 25% .

Das Geschirr kann am Ende des Programms noch feucht sein. Wir empfehlen dann, zum Trocknen des Geschirrs die Gerätetur einen Spaltbreit geöffnet zu halten.

These Funktion ist für alle Spülprogramme verfügbar. Die zugehörige Kontrollampe leuchtet auf, wenn Sie die Taste drücken. Die Energiesparfunktion hat bei einigen Programmen keine Wirkung. Siehe hierzu „Spülprogramme".

Zeitvorwahltaste

Benutzen Sie diese Taste, um den Start des Spülprogramms zwischen 1 und 24 Stunden zu verzöbern. Siehe Abschnitt „Auswahlen und Starten eines Spülprogramms".

Display

Das Display zeigt an:

• Elektronische Einstellung der Wasserenthärterstufe.

• Ein-/Abschaltung des Klarspulmittel-Dosierers (nur bei aktiver Funktion Multitab).
  Dauer des Spulprogramms.

• Restlaufzeit bis zum Programmende.
• Ende des Spülprogramms. Das Display zeigt eine Null an.
• Restzeit bis zum Ende der Startverzögerung.
• Fehlercodes.

Funktionstasten

Benutzen Sie die Funktionstasten für folgenden Vorgänge:

• Zur elektronischen Einstellung der Wasserenthärterstufe. Siehe Abschnitt „Einstellen des Wasserenthärters".
  Zum Ein-/Abschalten des Klarspulmittel-Dosierers, wenn die Funktion Multitab eingeschaltet ist. Schlagen Sie dazuitte unter „Was tun, wenn...“ nach.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

• Für Auswahl und Start eines Spülprogramms und/oder der Zeitvorwahl.
• Für die elektronischen Einstellung der Wasserenthärterstufe.
• Zum Ein-/Ausschalten des Klarspülmittel-Dosierers.

Drücken Sie die Ein-/Aus-Taste. Das Gerät ist im Einstellmodus, wenn:

• Alle Programmkontrollampen aufleuchten.

Drücken Sie die Ein-/Aus-Taste. Das Gerät ist nicht im Einstellmodus, wenn:

• Nur eine Programmkontrollampe aufleuchtet.

• Das Display zeigt die Dauer des Spülprogramms oder die Zeitvorwahl an.

• Um in den Einstellmodus zusückzukehren, müssen Sie das Programm oder den Start der Zeitvorwahr abbrechen. Siehe Abschnitt „Auswähen und Starten eines Spülprogramms".

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Prufen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihr Gebiet entspricht und stellen Sieihn bei Bedarf entsprechend ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspūlmittel-Dosierer mit Klarspūlmittel auf.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Reinigungsmittelbehälter mit der passenden Menge an Reinigungsmittel.
7. Starten Sie das Spülprogramm.

i Wenn Sie Reinigertabletten (3 in 1^,,4 in 1^ ,5 in 1^ etc.) verwenden, siehe Abschnitt ,Funktion Multitab".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt im Wasser enthaltene Minerale und Salze. Minerale und Salze können sich negativ auf die Funktion des Gerätes auswirken.

Gleichwertige Messeinheiten der Wasserhärte:

• Deutsche Wasserhärtegrade (dH°)

• Französische Wasserhärtegrade (°TH)

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade)

• Clarke-Werte.

Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihr Gemiet ein.

Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Wasserhärteeinstellung
°dH	°TH	mmol/l	Clarke	manuell	elektronisch
51 - 70 91	- 125 9,1 - 12,5 64 - 88			21)	10
43 - 50 76	- 90 7,6 - 9,0	53 - 63		21)	9
37 - 42 65	- 75 6,5 - 7,5	46 - 52		21)	8
29 - 36 51	- 64 5,1 - 6,4	36 - 45		21)	7
23 - 28 40	- 50 4,0 - 5,0	28 - 35		21)	6
19 - 22 33	- 39 3,3 - 3,9	23 - 27		21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

1) Werkseinstellung.
2) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

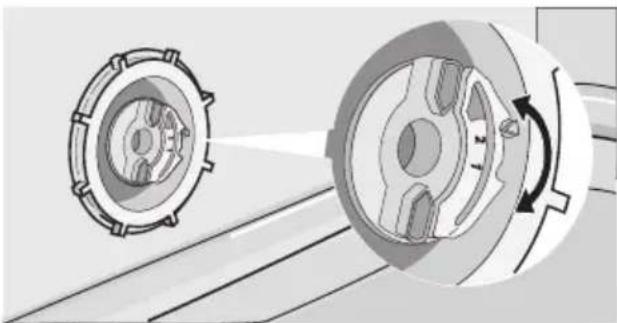

Manuelle Einstellung

Drehen Sie den Wasserhärtestufen-Wähler auf Härtestufe 1 oder 2 (siehe Tabelle).

Elektronische Einstellung

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.
3. Halten Sie die Funktionstasten B und C gedrückt, bis die Programmkontrollampen über den Funktionstasten A, B und C zu blinken beginnen.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste A.

Die Programmkontrollampen über den Funktionstasten B und C erlöschen.
Die Programmkontrollampe über der Funktionstaste A blinkt weiterhin.
- Im Display wird die aktuelle Einstellung angezeigt.

Beispiel: Das Display zeigt 5L = Stufe 5 an.

1. Drücken Sie mehrmals die Funktionstaste A, bis das Display die gewünschte Einstellung anziegt.
2. Drücken Sie die Ein-/Aus-Taste, um die Einstellung zu speichern.

i Wenn der Wasserenthärter elektronisch auf Stufe 1 eingestellt ist, bleibt die Salzkontrolleuche dunkel.

Gebrauch von Salz für Geschirrspüler

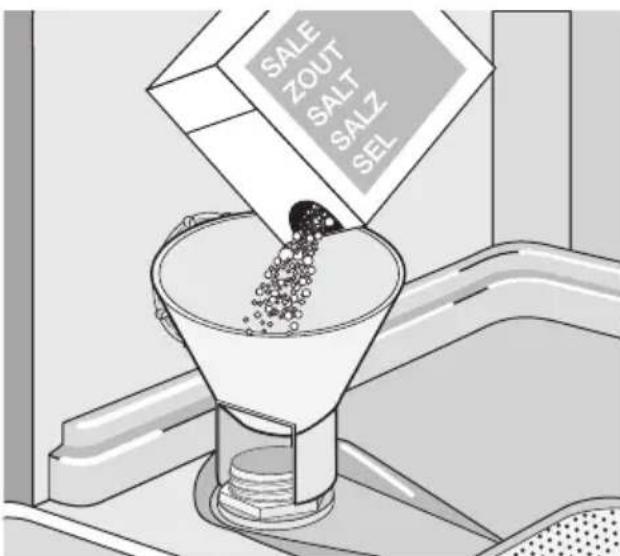

Gehen Sie wie folgt vor, um den Salzbehälter aufzufullen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu offen.
2. Fullen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).
3. Verwenden Sie den Trichter, um den Behälter mit Salz zu fullen.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehalters herum ange-sammelt hat.
5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schreiben.

i Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.

Verwendung von Reinigungsmittel und Klarsprücher

Gebrauch von Reinigungsmitteln

Um die Umwelt zu schützen, verwenden Sie nicht mehr als die korrekte Reinigermenge. Beachten Sie die Empfehlungen des Reinigungsmittelsherstellers auf der Reinigerverpackung.

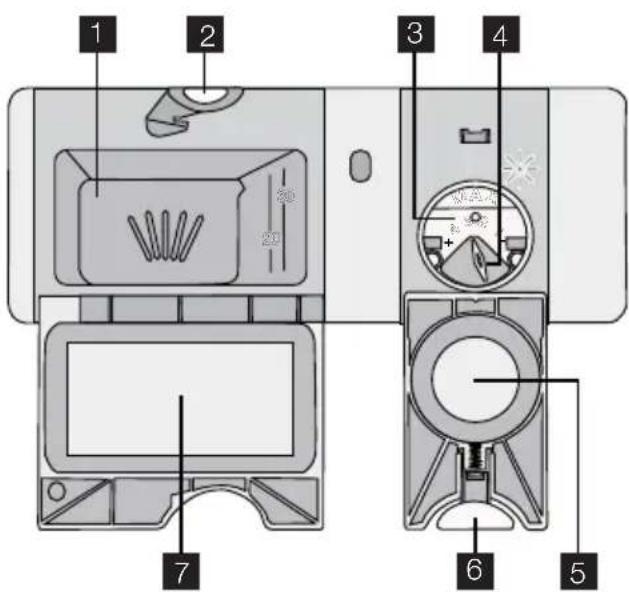

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu fullen:

1. Drücken Sie zum Öffnen des Deckels 2 die Freigabetaste 7 des Reinigungsmittelbehalters.
2. Füllen Sie das Reinigungsmittel in den Behälter. 1.
3. Wenn das Spülprogramm einen Vorsprüng hat, schütten Sie eine keine Menge Reinigungsmittel auf die Innenseite der Geräte tür.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter. 1
5. Schlieben Sie den Reinigungsmittelbehälter, indem Sie auf den Deckel drücken, bis er einrastet.

Funktion "Multitab"

Die Funktion Multitab erhögt die Verwendung von Kombi-Reinigungstabletten. Dies Tabletten enthalten das Reinigungsmittel, Klarspulmittel und Geschirrspulsalz. Einige Tabletten-Sorten können auch andere Zusätze enthalten.

Reinigungsmittel unterschiedlicher Marken lose n sich underschiedlich Schnell auf. Einige Geschirrspu erbringen bei kurzen Spulprogrammen keine optimalen Ergebnisse. Wahlen Sie lange Spulprogramme, wenn Sie Geschirrspu ler-Tab s verwenden, damit sich das Reinigungsmittel vollständig auflosen kann.

Verwendung von Klarspulmittel

Klarspulmittel ermöglich den Trocken des Geschirrs ohne Streifen und Flecken. Der Klarspulmittel-Dosierer fegt während des letzten Spülgangs automatisch Klarspulmittel hinzu.

Gehen Sie wie folgt vor, um den Klarspulmittel-Dosierer aufzufullen:

1. Drücken Sie zum Öffnen des Deckels die Freigabetaste 5 des Klarspülmittel-Dosierers.
2. Füllen Sie den Klarspūlmittel-Dosierer 3 mit Klarspūlmittel. Die Markierung „max" zeigt den maximalen Pegel an.
3. Wischen Sie verschüttetes Klarspulmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung während des Spulprogramms zu vermeiden.
4. SchlieBen Sie den Klarspulmittel-Dosierer, indem Sie auf den Deckel drucken, bis er einrastet.

Einstellung der Klarspulmitteldosierung

Werkseitige Einstellung: Stufe 3.
Sie können den Klarspulmittel-Dosierer auf die Stufen 1 (niedrigste Dosierung) bis 4 (hochste Dosierung) einstellen.
Drehen Sie den Klarspulmittelwahler 4 zur Erhöhung oder Verringerung der Dosierung

Stellen Sie sichere, dass diese Reinigungstabletten für ihre Wasserhärte geeignet sind. Beachten Sie hierzu die Herstellerangaben. Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt automatisch den Zufluss von Klarspulmittel und Salz.
Die Funktion Multitab deaktiviert die Kontrollampen für Salz und Klarspulmittel.
Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

i Aktivieren Sie die Funktion Multitab vor dem Start des Spulprogramms. Sie konnen die Funktion Multitab nicht mehr ein- oder ausschalten, wenn das Programm bereits angelaufen ist.

Schalten Sie die Funktion Multitab wie folgt ein:

• Drücken Sie die Multitab-Taste. Die Multi-tab-Kontrollampe leuchtet auf.

Zur Deaktivierung der Funktion Multitab für die separate Verwendung von Reinigungsmittel, Salz und Klarspulmittel:

1. Drücken Sie die Multitab-Taste. Die Multitab-Kontrollampe erlischt.

Laden von Besteck und Geschirr

i Siehe Broschüre „Beispiele für RealLife-Beladungen".

Hinweise und Tipps

Benutzen Sie das Gerät nicht zur Reinigung von Wasser absorbierenden Gegenständen (z. B. Schwämme und Geschirrtücher).

• Bevor Sie das Gerät mit Geschirr und Besteck beladen, gehen Sie wie folgt vor:
• Entfernen Sie alle Lebensmittelrestevom Geschirr.
• Weichen Sie angebrannte Reste in Pfaffen oder Töpfen ein.
• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgenden:
• Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfaffen) mit der Öffnung nach unten ein.

• Achten Sie darauf, dass sich kein Wasser in Behältnissen oder Vertiefungen sammeln kann.

• Füllen Sie den Salzbehälter und den Klarspülmittel-Dosierer.

• Stellen Sie den Wasserenthärter auf die hochste Stufe ein.
• Führer Sie ein Spülprogramm ohne Geschirr aus.
• Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihr Gebiet ein.

• Stellen Sie die Klarspulmitteldosierung ein.

• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander klebt.

• Achten Sie darauf, dass die Gläser sich nicht gegenseitig berühren.
• Legen Sie keine Gegenstände in den Besteckkorb.
• Mischen Sie Löffel mit anderen Besteck, so können sie nicht zusammenleben.

• Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller Geschirr-teile erreicht.

• Kunststoffgeschirr und Töppe mit Antihaft-beschichtung neigen dazu, Wassertropfen zurückzuhalten.

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Auswahlen und Starten eines Spülprogramms

Einstellen und Starten eines Spülprogramms ohne Zeitvorwahr

1. Öffnen Sie die Tür.
2. Schalten Sie das Gerät ein.

3. Das Gerät muss sich im Einstellmodus befinden.

4. Wahlen Sie ein Spulprogramm. Sie hierzu „Spulprogramme".

Die entsprechende Kontrollampe leuchtet auf.
- Alle anderen Programmkontrollampen erlöschen.

Die Programmdauer blinkt im Display.

1. Schließen Sie die Geräteür. Das Spülprogramm startet automatisch.

i Sie konnen das Spulprogramm auch bei geschlossener Tur wahlen. Wenn Sie eine Programmtaste drucken, haben Sie nur 3 Sekunden Zeit, um ein anderes Spulprogramm zu wahlen. Nach diesen 3 Sekunden beginnt das ausgewählte Programm automatisch.

Einstellen und Starten eines Spülprogramms mit Zeitvorwahr

1. Öffnen Sie die Tür.
2. Schalten Sie das Gerät ein und wahren Sie ein Spülprogramm.
3. Drücken Sie die Zeitvorwahltaste mehr mals, bis das Display die notwendige Anzahl der Stunden der Zeitvorwahl anziegt.

4. Schließen Sie die Geräte tür.

5. Der Ablauf der Zeitvorwahr beginnt automatisch.

6. Nach Ablauf der Zeitvorwahr startet das Spülprogramm automatisch.

i Das Offnen der Tur unterbricht den Ablauf der Zeitvorwahl. Wenn Sie die Tur wieder schlieben, lauft die Zeitvorwahl ab dem Zeitpunkt der Unterbrechung weiter.
i Sie konnen die Zeitvorwahl auch bei geschlossener Tur wahlen. Wenn Sie ein Spulprogramm auswahlen, haben Sie nur 3 Sekunden, um die Zeitvorwahl auszuwahlen. Nach diesen 3 Sekunden beginnt das ausgewählte Spulprogramm automatisch.

Unterbrechung eines Spülprogramms

• Offnen Sie die Tur des Gerätes.
• Das Spülprogramm stoppt.
  SchlieBen Sie die Geratetur.
• Das Spülprogramm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbruch eines Spulprogramms oder der Zeitvorwahr

i Wenn ein Spulprogramm oder die Zeitvorwahr noch nicht gestartet sind, konnen Sie die Auswahrändern.

Wenn ein Spülprogramm oder die Zeitvorwahr in Betrieb sind, kann die Auswahr nicht mehr geändert werden. Für eine neue Auswahr muss das Spülprogramm oder die Zeitvorwahr abgebroten werden.
i Wenn Sie die Zeitvorwahr abbrechen, wird automatisch auch das ausgewählte Spulprogramm gelöscht. In thisem Fall mussen Sie das Spulprogramm erneut ausgehalten.

1. Drücken und halten Sie die Abbruch-Taste so lange, bis alle Programm-Kontrollampen aufleuchten.
2. Bevor Sie ein neues Spülprogramm wahlen, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Am Ende des Spulprogramms

• Das Gerät stoppt automatisch.

• Das Display zeit 0 an

• Schalten Sie das Gerät aus.

• Offnen Sie die Tur des Gerätes.
• Öffnen Sie für bessere Trocknungsergebnisse für eine Minute einen Spaltbreit die Tür.

i Wenn Sie das Gerät nicht innerhalb von drei Minuten nach Ende eines Spulprogramms abschalten:

-Erlöschen alle Kontrollampen
- Zeigt das Display eine einzeln horizontale Linie an

Dies hilft bei der Senkung des Energieverbrauchs.

Das Display und die Kontrollampen leuchten wieder, wenn Sie eine beliebige Taste (nicht die Ein-/Aus-Taste) drucken.

i Das Gerät schaltet sich automatisch 10 Minuten nach Beendigung des Spülprogramms aus.

Entnehmen des Spülguts

• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Geschirrspüler entnehmen. Heiβes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.
• An den Innenseiten und an der Geräteür kann sich Wasser niederschlagen, da sich

Edelstahl Schneller abkühlt als das Geschirr.

Spulprogramme

Spulprogramme

Programm Verschmutzungsgrad		Spülgut Programm	mbe-schreibung	Ener-giespa-ren 1)
\( Auto^{2)} \)A	Beliebig Geschirr, Besteck, Töppe und Pfannen		Vorsprülen Hauptspülgang 45 °C oder 70 °C 1 oder 2 mittlere Spülgänge Klarspülgang Trocknen	Ja, mit Auswirkung
Intensive Stark verschmutzt Geschirr, Besteck, Töppe und Pfannen			Vorsprülen Hauptspülgang 70 °C 1 mittlerer Spülgang Klarspülgang Trocknen	Ja, mit Auswirkung
\( Quick^{3)} \)B	Normal/leicht ver-schmutzt	Geschirr und Besteck Hauptspülgang 60 °C Spülgang		Ja, oh-ne Aus-wirkung
\( Eco^{4)} \)C	Normal ver-schmutzt	Geschirr und Besteck Vorsprülen		Ja, mit Auswirkung
One hour\( ^{1h} \)	Leicht verschmutzt	Geschirr und Besteck	Hauptspülgang 55 °C 1 mittlerer Spülgang Klarspülgang	Ja, oh-ne Aus-wirkung
Rinse Mit thisem Programm wird das Geschirr kurz gesetzt, um zu vermeiden, dass Speisereste am Geschirr verkleben und unangenehme Gerüche aus dem Gerät austreten. Sie können ein Spülprogramm nur starten, wenn das Gerät voll beladen ist. Verwenden Sie für diese Programm kein Rei-nigungsmittel.			1 Kaltspülgang Ja, oh-	ne Aus-wirkung

1) Bei Programmen, auf die sich die Funktion auswirkt, liegt die Energieeinsparung zwischen 10% und 25%.
2) Das Gerät stellt die Wassertemperatur und Wassermenge automatisch ein. Diese hängen vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Die Programmdauer und Verbrauchswerte können sich ändern.
3) Wenn Sie eine geringe Beladung haben, bietet these Programm eine zeitsparende Lösung mit perfekten Spülergebnissen.
4) Testprogramm für Testinstitute. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

Verbrauchswerte

Programm 1)	Energie (kWh) Wasser	(in Litern)
Auto 0,9 - 1,7 8 - 17 A
Intensive 1,4 - 1,6 15 - 16
Quick 0,9 9
Eco 0,9 - 1,0 9 - 11
One hour 1,0 - 1,2 10 - 11
Rinse 0,1 4

1) Das Display zeit die Programmdauer an.
i Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung
und die Geschirrmenge können diese Werte verändern.

Reinigung und Pflege

Entfernen und Reinigen der Filter

Schmutzige Filter beeinträchtigen das Spüllergebnis. Obwohl die Filter wartungsarm sind, empfehlen wir Ihnen, sie in regelmäßigen Abständen zu überprüfen und, falls möglich, zu reinigen.

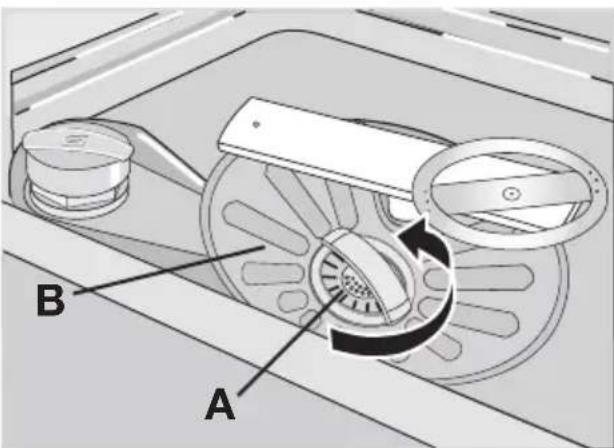

1. Drehen Sie den Filter (A) gegen den Uhrzeitigersinn, umihn zu entfernen undziehen Sieihn aus dem Filter (B).

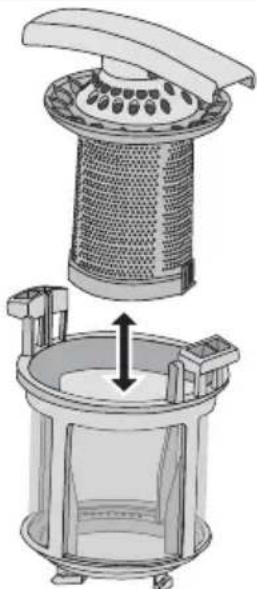

2. Filter (A) besteht aus zwei Teilen. Ziehen Sie diese auseinander, um sie zu zerle-gen.

3. Reinigen Sie die Teile gründlich unter flieBendem Wasser.
4. Setzen Sie die beiden Teile des Filters (A) ineinander und drücken Sie diese zusammen. Vergewissern Sie sich, dass sie korrekt ineinander sitzen.
5. Nehmen Sie den Filter (B) Heraus.
6. Reinigen Sie den Filter (B) gründlich unter fließendem Wasser.
7. Setzen Sie den Filter (B) wieder in der ur-sprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (C) sitzt.

8. Setzen Sie den Filter (A) in den Filter (B) ein und drehen Sieihn im Uhrzeigersinn, bis er einrastet.

Reinigen der Sprüiharme

Bauen Sie die Sprüharme nicht aus. Falls die Löscher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem CocktailspieB.

Reinigen der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, Metallschwammchen oder Lösungsmittel (Azeton usw.).

Was tun, wenn ...

Das Gerät startet nicht oder halt während des Betriebs an.

Versuchen Sie zuerst, eine Lösung für das Problem zu finden (beachten Sie die Tabelle).

Ist dies nicht möglich, wenden Sie sich an den Kundendienst.

Störung	Fehlercode	Mögliche Ursache	Mögliche Abhilfe
Es lauft kein Wasser in das Gerät.	Das Display zeigt,10	Der Wasserhahn ist blockiert oder durch Kalkablagerungen ver-stopft.	Reinigen Sie den Wass- serhahn.
Der Wasserdruck ist zu		niedrig.	Wenden Sie sich an Ih- ren lokalen Wasserver- sorger.
Der Wasserhahn ist ge-		schlossen.	Drehen Sie den Wass- serhahn auf.
Der Filter im Wasserzu-		laufschlauch ist ver- stopft.	Reinigen Sie den Filter.
Der Wasserzulauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchver- binding in Ordnung ist.
Der Wasserzulauf-		schlauch ist beschä- digit.	Stellen Sie safer, dass der Wasserzulauf- schlauch nicht beschä- digit ist.
Das Gerät pumpt das Wasser nicht ab.	Das Display zeigt,20	Der Siphon ist ver- stopft.	Reinigen Sie den Si- phon.
Der Wasserablauf-		schlauch ist nicht richtig angeschlossen.	Vergewissern Sie sich, dass die Schlauchver- binding in Ordnung ist.
Der Ablaufschauch ist		beschädigt.	Stellen Sie safer, dass der Wasserablauf- schlauch keine Be-schädigungen auf- weist.
Die Aquasafe-Einrich-tung ist ausgelöst.	Das Display zeigt,30	Drehen Sie den Was-	serhahn zu und wen-
			den Sie sich an den
			Kundendienst.
Das Programm startet nicht.	Die Gerätür ist offen.	Schließen Sie die Tür	richtig.
Der Netzstecker ist		nicht eingesteckt.	Stecken Sie den Netz-
			stecker in die Steckdo-
			se.
Die Sicherung im Haus-		sicherungskosten ist durchgebranlt.	Wechseln Sie die Si-
			cherung aus.
Die Zeitvorwahr ist ein-		gestellt. (Nur an Gerä-	Um das Programm so-
			fort zu starten, brechen
			Sie die Zeitvorwahr ab.

Schalten Sie das Gerät wieder ein, nachdem Sie es überprüft haben. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt die Störung erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Fehlercodes an-zeigt, wenden Sie sich an den Kundendienst. Die vom Kundendienst bestehtigten Daten finden Sie auf dem Typenschild.

Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.)

Produkt-Nummer (PNC)

Seriennummer (S.N.)

Die Spül- und Trocknungsergebnisse sind nicht zufriedenstellend

Störung Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber. Das ausgewählte Spülpro-gramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Stellen Sie sichere, dass für das Spülgut und den Verschmutzungsgrad das geeignete Spülprogramm ausgewähl wird.
Die Körbe waren nicht richtig	beladen, so dass das Wasser nicht alle Oberflächen berühre.	Beladen Sie die Körbe richtig.
Aufgrund falsch angeordneten	Spülguts konnte sich der Sprüh-arm nicht frei drehen.	Stellen Sie sichere, dass keine in-korrekte Beladung die Sprühar-me blockieren kann.
Die Filter sind verschmutzt, nicht	richtig montiert oder nicht kor-rekt eingesetzt.	Kontrollieren Sie, ob die Filter sauber, richtig montiert und kor-rekt eingesetzt sind.
Die Reinigungsmittelmenge war	nicht ausreichend oder es wur-de kein Reinigungsmittel ver-wendet.	Stellen Sie sichere, dass die Rei-nigungsmittelmenge ausrei-chend ist.
Kalkablagerungen auf dem Ge-schirr.	Der Salzbehälter ist leer. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
Falsche Einstellung des Was-serenthärters		Stellen Sie den Wasserenthalter entsprechend ein.
Störung Mögliche Ursache mögliche Abhilfe
Verschlusskappe des Salzbe-	hälters nicht richtig geschlos- sen.	Stellen Sie sicher, dass der Salz- behälter richtig geschlossen ist.
Schlieren, Streifen, milchige Fle-cken oder blauschimmernder Belag auf Gläsern und Geschirr.	Klarspülmitteldosierung zu hoch.	Klarspülmitteldosierung verrin- gern.
Flecken von getrockneten Wassertropfen auf Gläsern und Ge-schirr.	Klarspülmitteldosierung zu nied- rig.	Klarspülmitteldosierung erhö- hen.
Die Ursache kann auch beim	Reinigungsmittel liegen.	Verwenden Sie eine andere Rei-nigungsmittelmarke.
Das Geschirr ist Nass. Sie haben ein Spülprogramm ohne Trocknungsgang oder mit einem verkurzten Trocknungs-gang gewählt.		Lassen Sie die Tür des Geschirr-spülers für weniger Minuten einen Spaltbreit geöffnet, bevor Sie das Geschirr entnehmen.
Das Geschirr ist Nass und glanz- los.	Der Klarspülmittel-Dosierer ist leer.	Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel auf.
Die Funktion Multitab ist einge-	schaltet. (Der Klarspülmittel-Do-sierer wird automatisch abge-schaltet.)	Schalten Sie den Klarspülmittel-Dosierer ein. Siehe Abschnitt „Einschalten des Klarspülmittel-Dosierers".

Einschalten des Klarspulmittel-Dosierers

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.
3. Halten Sie die beiden Funktionstasten B und C gleichzeitig gedrückt.

Die Programmkontrollampen über den Funktionstasten A, B und C beginnenu blinken.

1. Lassen Sie die Funktionstasten B und C los.
2. Drucken Sie Funktionstaste B.

Die Programmkontrollampen über den Funktionstasten A und C erlöschen.

Die Programmkontrollampe über der Funktionstaste B blinkt weiterhin.
- Im Display wird die aktuelle Einstellung angezeigt.

dd

Klarspulmittel-Dosierer abgeschaltet

1d

Klarspulmittel-Dosierer eingeschaltet

1. Drücken Sie Funktionstaste B erneut. - Im Display wird die neue Einstellung angezeigt.
2. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Technische Daten

Abmessungen Breite 596 mm
Höhe 850 mm
Tiefe 620 mm
Wasserdruck Min. 0,5 bar (0,05 MPa)
Max. 8 bar (0,8 MPa)
Wasserversorgung1)	Kalt- oder Warmwasser maximal 60 °C
Fassungsvermögen	Gedecke	12

1) Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

i Das Typenschild am inneren Rand der Gerätetur zeigt die elektrischen Anschlussdaten.
i Wenn Sie HeiBwasser mithilfe umweltFreundlicher, alternative Energiequellen

(z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heiwwasserversorgung Energie sparen.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu beholdeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihr dem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Recycleln Sie die Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Montage

Installation als Einbaugeschirrspüler

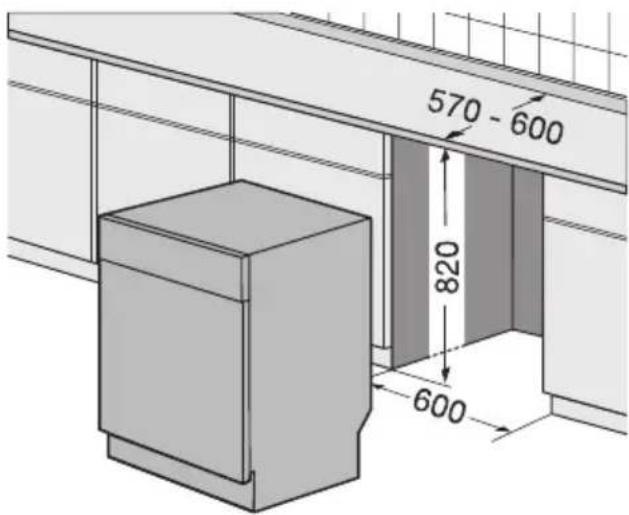

Installieren Sie das Gerät in der Nähe eines Wasserhahns und eines Wasserablaufs. Entfernen Sie die Arbeitsplatte des Geräts, wenn Sie es unter einem Spülbecken oder einer Kuchenarbeitsplatte installieren möchten. Achten Sie daraufuf, dass die Einbaunische die in der Abbildung gezeigten Abmessungen aufweist.

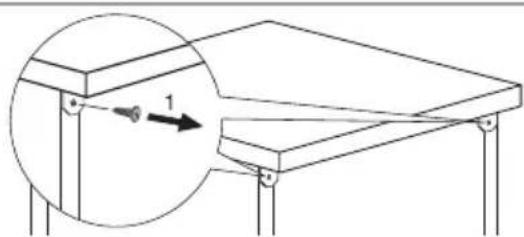

Entfern der Arbeitsplatte des Geräts

1. Losen Sie die hinteren Schrauben (1)

1. Ziehen Sie die Arbeitsplatte hinter dem Gerät (2) vor.

1. Heben Sie die Arbeitsplatte an und bewegen Sie sie aus den vorderen Schlitzen (3) Heraus

1. Nivellieren Sie das Gerät mit den Stellfuben.

2. Installieren Sie das Gerät unter der Arbeitsplatte. Quetschen oder biegen Sie die Wasserschläuche nicht während der Installation.

Nivellieren des Geräts

Die Tur eines waagerecht ausgerichteten Geräts lasst sich dicht und safer schreiben. Ist das Gerät nicht waagrecht ausgerichtet, bleibt die Tur an den Seiten des Schranks hangen.

Lockern oderziehen Sie die Stellfue an, um das Gerät zu nivellieren.

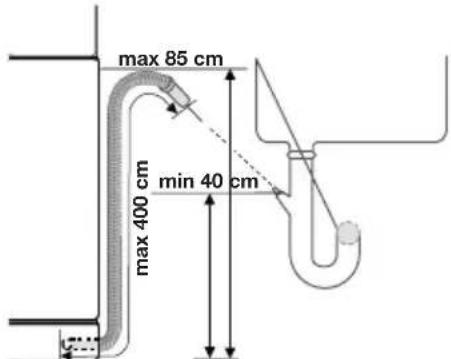

Anschluss des Ablaufschlauchs

SchlieBen Sie den Wasserablaufschlauch an:

• Den Siphon der Spüle an und befestigen Sieihn an der Unterseite der Arbeitsplatte. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
• Ein Standrohr mit Entlüftungsöffnung. Der Innendurchmesser muss mindestens 4 cm betragen.

Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Was-

ser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zusückfließt. Ein Verlängerungsschlauch für den Ablaufschaucharf nicht länger als 2 m und sein Innendurchmesserarf nicht kleiner als der Durchmesser des Ablaufschauchs sein. Wenn der Ablaufschauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) enternt werden. Falls Sie die Kunststoffmembran nicht entfern, kann der Siphon durch Speiseresteverstopfen.

i Eine Sicherheitsvorrichtung verhindert, dass das Schmutzwasser in das Gerät zusückflieBt. Falls der Siphon Ihrer Spule ein Ruckschlagventil hat, kann diese den korrekten Wasserablauf Ihres Gerates beeinträchtigen. Entfernen Sie das Ruckschlagventil.

www.electrolux.com
