GEBRUIKSAANWIJZING ESF 67060 WR ELECTROLUX

Ga voor meer van onsze ideeenaar www.electrolux.com

Inhoud

Veiligheidsinformatie 2

Beschrijving van het product 5

Bedieningspaneel 6

Voor het eerste gebruik 7

De waterontharder instellen 8

Gebruik van zout voor de vaatwasser 9

Gebruik van afwasmiddel en glansmiddel

De Multitabfunctie 10

Devaatwasser inruimen 10

Een afwasprogramma selecteren en starten

11

Wasprogramma's 12

Onderhoud en reiniging 13

Problemen oplossen 14

Veiligheidsinformatie

Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• voor uw eigendigheid en de veiligheid van uw eigendommen.
  -uit respect voor het milieu,
• voor de correcte werkig van het apparaat.

Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verplaatst of verkoopt.

De fabrikant is Niet verantwoordelijk voor schade veroorzaakt door een foutieve instalatie.

Veiligheid van kinderen en kwetsbare mensen

• Menschen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat nicht gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun verilgheid.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen nicht aanraken.
• Houd kinderen enkle huisdieren uit de buurt van het apparaat als de deur open is.

Algemene veiligheid

• Verander de specificaties van dit product nicht. Risico op letsel en beschadiging van het apparaat.
• Volg de veiligheidsinstrumentes van de afwasmiddelfabrikant om brandwonden aanogen, mond en keel te voorkomen.
• Drink geen water uit het apparaat. Er kan afwasmiddel in uw apparaat achtergebleven়.
• Sluit de deur altijd na het vullen of leeghalen van het apparaat om letsel te voorkomen. Bovendien struijkelt u zo Niet over de deur.
• Ga Niet op de open deur zitten of staan.

Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat Niet voor commerciele of industrièle doeleinden, of voor enig ander doel.
• Gebruik het apparaat Niet voor垦s anders dan waarvoor het is bedoeld. Zo voorkomt u lichamelijk letsel of schade aan eigendommen.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te make.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Risico op explosie of brand.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt waar beneden

in de bestekmand. Als dat nicht past, leg ze dan horizontal op het bovenrek of in het messenrek. (Niet alle modellen hebben een messenrek).

• Gebruik alleen gespecificierde producten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Zout dat nicht gespecifieerd is voor afwasmachines,veroorzaakt schade aan de waterontharder.
  Vul het apparaat met zout voordat u een afwasprogramma start. Zoutkorrels en zout water kunnen roest veroorzaken of kunnen een gat make in de bodem van het apparaat.
  Vul het glansmiddeldoseerbakje nooit met andere middelen dan glansspoelmiddel (bijv. afwasmachinerigingsmiddel, vloeijaar afwasmiddel). Dit kan het apparaat beschadigen.
• Zorg er voor dat de spreoiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.
• Als u de deur opent als het apparaat in werkking is, kan er hete stoom ontsnappen. Hierdoor ontstaat een risico op brandwonden.
• Neem geen serviesgoed uit het apparaat voordat het afwasprogramma is afgelopen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht.
• Gebruik geen ontvlambare producten of producten die corrosie können veroorzaken.
• Gebruik het apparaat Niet zonder filters. Zorg dat de filters op de juiste wijze worden geinstalleerd. Een onjuiste installmentie levert onbevredigende wasresultaten en schade aan het apparaat op.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Gevaar voor elektrucitie en schade aan het apparaat.

Installatie

• Controller of het apparaat Niet beschadigd isijdens het transport. Sluit een beschadigd apparaat Niet aan. Neem indien nodig contact op met de leverancier.

• Verwijder de verpakking voor het eerste gezebruik.

• Alleen een bevoegt persoon dient de elektrische en loodgieterswerkzaamheden, de montage en het onderhoud van het apparaat te verrachten. Dit om lichamelijk letsel of structurele schade te voorkomen.
• Zorg er voor dat de stekker uit het stopcontact is gehaaldijdens de installment.
• Boor Niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Voorzorgsmaatregelen bij vorst

• Installee het apparaat Niet op een plek waar de temperatuur onder de 0^ komt.
• De fabrikant is nicht aansprakelijk voor enige schade door bevriezing.

Aansluiting aan de waterleiding

• Gebruik neue slangen om het apparaat aan te sluiten op de watertoevoer. Gebruikt geen gebruikte slangen.
• Sluit het apparaat Niet op neue leidingen aan of op leidingen die lang Niet zich bruikt. Laat het water enkele minutes stromen en sluit dan de toevoerslang pas aan.
• Zorg ervoor dat de waterslangen nicht knakken of beschadigd raken bij installmentie van het apparatus.
• Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.
• Let er bij het eerste gebruik op dat de watertoevoerslangen Niet lek+zijn.

• De watertoevoerslang—heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er eenlek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

• Wees voorzichtig als u de watertoe-voerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep Niet in het water komen.

• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddelijk de stekker uit het stopcontact.
• Laat alleen de service-afdeling de wa-tertoevoerslang met de veiligheids-klep repareren.

Waarschuwing! Gevaarlijke spanning.

Elektrische aansluting

• Dit apparaat moet geaard worden.
  Zorg er voor dat het voltage en de frei-. quentie op het typeplaatje overeenkomen met de stroomtoevoer in uwuis.
• Gebruik.altijd een correct geinstalleerd schokvrijstopcontact.
• Gebruik geenmeerwegsstekkers,-aansluitingen en verlangkabels. Er kan brand ontstaan.
• Vervang of verander de hoofdkabels nicht zich. Neem contact op met de service-af-deling.
• Zorg ervoor dat de stroomsnoeren en kabel Niet knakken of beschadigd raken achter het apparaat.
• Zorg ervoor dat de stekker toegankelijk is na de installmentie.
• Trek Niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek.altijd aan de stekker.

Service-afdeling

• Alleen een bevoegt servicemonteur mag dit apparaat repareren. Neem contact op met de service-afdeling.

• Gebruik alleen originele reserveonderden.

Afvalverwerking van het apparatus

• Om lichamelijk letsel of schade te voorkomen:

Trek de stekker uithetstopcontact.
- Snijd het netsnoer door en gooi het weg.
- Verwijder de deuvergrendeling. Dit voorkomt dat kinderen of keine huisdieren in het apparaat opgesloten raken. Er bestaat gevaar voor verstikking.

Waarschuwing! Het afwasmiddel is gevaarlijk en kan corrosieveroorzaken!

• Neem bij ongelukken met deze middelen onmiddelijk contact op met uw regionale gifcentrum en uw huisarts.
• Neem als deutsche middelen in uw mond komen onmiddelijk contact op met uw regione gifcentrum en uw huisarts.
• Neem als deze middelen in uw ogen komen onmiddelijk contact op met uw huisarts en houd uw ogen nat met water.
  Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Laat de deur van het apparaat Niet open staan als er afwasmiddel in het afwasmiddelbakje zit.
  Vul het afwasmiddelbakje alleen voor dat u een wasprogramma start.

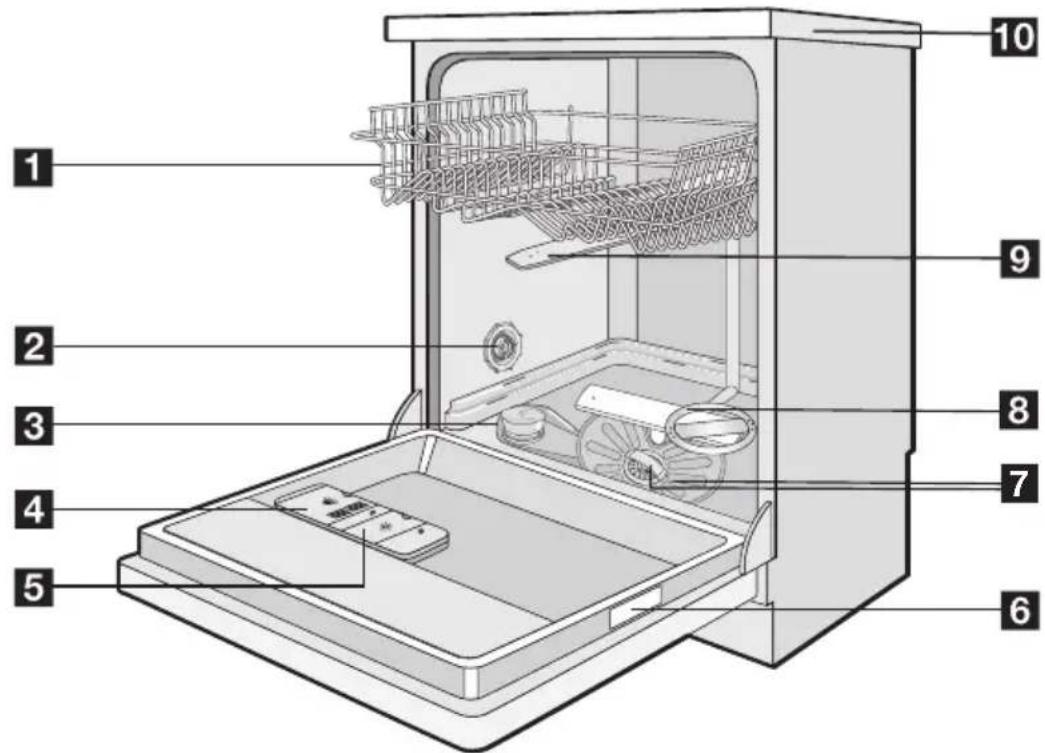

Beschrijving van het product

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje

6 Typeplaatje
7 Filters
8 Dnderste spreoiarm
9 Bovenste sproeiarm
10 Bovenblad

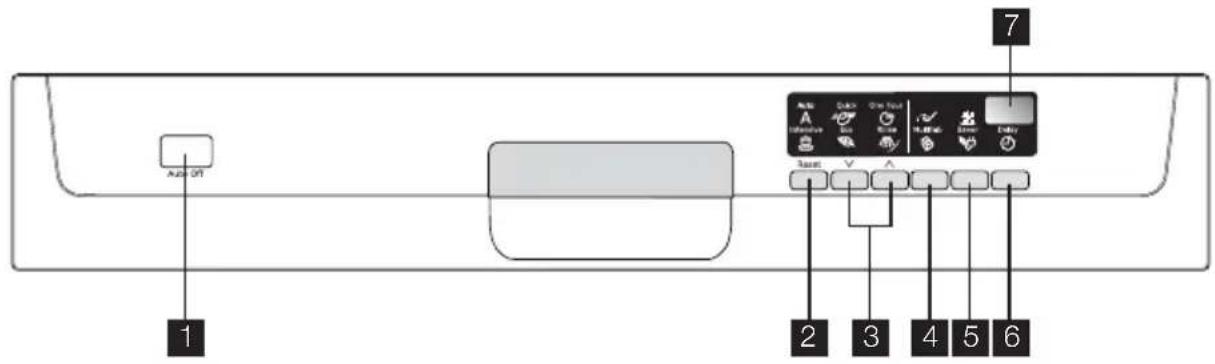

Bedieningspaneel

1 Aan-/uit-toets
2 Annuleertoets
3Programmakeuzetoetsen
4 Multitab-toets
5 Toets energia bespare
6 Toetsuitgestelde start
7 Display
8 Functietoetsen
9 ndicatielampjes
10 Indicatielampjes programma

Indicatielampjes
Zout 1)	Het indicatielampjeaat aan wanner het zoutreservoir bijgevuld moet wor-den. Zie hoofdstuk 'Gebruik van zout voor de vaatwasser'. Het indicatielampjeoor zout blijft enkele uren aan nadat u het reservoir hebteGVuld. Dit heeft geen ongewenst effect op de werking van het apparaat.
Glansmiddel 1)	Het indicatielampjeaat aan wanner het glansmiddel bijgevuld moet wor-den. Zie hoofdstuk 'Gebruik van afwasmiddel en glansmiddel'.
Multitab	Gaat aan als u de functie Multitab ingeschakeld heeft. Zie 'Multitabfunctie'.
Energie bespare	Gaat aan als u de functie Energie bespare ingeschakeld heeft. Zie 'Toetsenergie bespare'.

1) Wanner het zoutreservoir en/of het glansmiddeldoseerbakje leeg+zijn, gaat het bijbehorende indicatielampje Niet aan als er een wasprogramma loopt.

Annuleertoets

Met deze toets=kunt u een afwasprogramma of een uitgestelde start die aftelt,annuleren. Zie hoofdstuk'Een afwasprogramma selec-teren en starten'.

Programmakeuzetoetsen

Met deze toetsen=kunt u het afwasprogramma kiezen. Druk op een van deze toetsen tot het controleampje van het gewenste programma aan gaat.

Zie 'Afwasprogramma's' voor meer gevevens over de programma's.

Multitab-toets

Druk op deze toets om de multitabfunctie in- of uit te schakelen Zie 'Multitabfunctie'.

Toets Energie bespare

Met deze functie worden de temperatuur in de droogfase verlaagd. Dit leidt tot een verlaging van het energieverbruik van 10 tot 25% .

i De borden+kennen nog nat+zijn aan het einde van hetprogramma.Wij bevelen aan de deur van het apparaat te openen en deze op een kier te laten om te borden te laten drogen.

Deze functie is beschikbaar bij alle wasprogramma's. Het desbetreffende individielampjeGaat aan als u op de knop drukt.

Op somige programmá's—heeft de energia-besparingsfunctie geen effect. Zie "Wasprogramma's".

Toetsuitgestelde start

Gebruik de toets uitgestelde start om het starten van het afwasprogramma met 1 tot 24 eeruit te stellen. Zie hoofdstuk 'Een afwasprogramma selecteren en starten'.

Display

Op het display verschijnt:

• De elektronische instelling van het niveau van de waterontharder.
• Het in/uitschakelen van het glansmiddeldoseerbakje (alleen als de multitab-functie ingeschakeld is).

Voor het eerste gebruik

Zie de volgende instructies voor elke stap van de procedure:

• De duur van het afwasprogramma.
• Resterendeijd tot het einde van het programme.
• Einde van het afwasprogramma. Op het digitale display verschijnt een nul.
• Resterendeijd tot het einde van de uitgestelde start.
• Foutcodes.

Functietoetsen

Gebruik de functietoetsen voor deze handelingen:

• om het niveau van de waterontharder elektronisch in te stellen. Zie 'De wateronthar der instellen'.
• om het glansmiddeldoseerbakje in en uit te schakelen als de multitab-functie aan staat. Raadpleeg 'Problemen oplossen...'.

Instelmodus

Het apparaat moet in de instelmodus staan voor deze bewerkingen:

• een afwasprogramma en/of een uitgestelde start selecteren en starten.
• om het niveau van de waterontharder elektronisch in te stellen.
• het in-/uitschakelen van het glansmiddeldoseerbakje.

Druk op de Aan/uit-toets. Het apparaat staat in de instelmodus als:

• alle programma-indicatielampjes aan gaan.

Druk op de Aan/uit-toets. Het apparaat staat nicht in de instelmodus als:

• slechts eén programma-indicatielampje aan gaat.
• Het display toont de duur van een afwasprogramma of van een uitgestelde start.

• Het programma of de uitgestelde start要去 worden geannuleerd om terug te keren maar de instelmodus. Zie hoofdstuk 'Een afwasprogramma selecteren en starten'.

• Controller of het niveau van de water-ontharder juist is voor de waterhardheid

in uw omgeving. Stel, indien nodig, de waterontharder in.

1. Vul het zoutreservoir met zout voor afwasmachines.
2. Vul het glansmiddeldoseerbakje met glansmiddel.
3. Plaats bestek en serviesgoed in de afwasmachine.

4. Stel het juiste programma in voor het type lading en de mate van verruiling.

5. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.

6. Start het afwasprogramma.

i Als u gecombineerde afwasmiddelta bletten gekruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan maar de 'De Multitabfunctie.

De waterontharder stellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten+knen een negatieve invloed hebben op de werking van het apparaat.

Gelijkwaardige eenheden meten de water-hardheid:

Duitse graden (dH^)

• Franse graden (°TH)
  mmol/I (millimol per liter - een internationaleenheid voor de hardheid van water).
• Clarke-graden.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70 91	- 125 9,1 - 12,5 64 - 88			21)	10
43 - 50 76	- 90 7,6 - 9,0 53 - 63			21)	9
37 - 42 65	- 75 6,5 - 7,5 46 - 52			21)	8
29 - 36 51	- 64 5,1 - 6,4 36 - 45			21)	7
23 - 28 40	- 50 4,0 - 5,0 28 - 35			21)	6
19 - 22 33	- 39 3,3 - 3,9 23 - 27			21)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

1) Fabrieksinstelling.
2) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

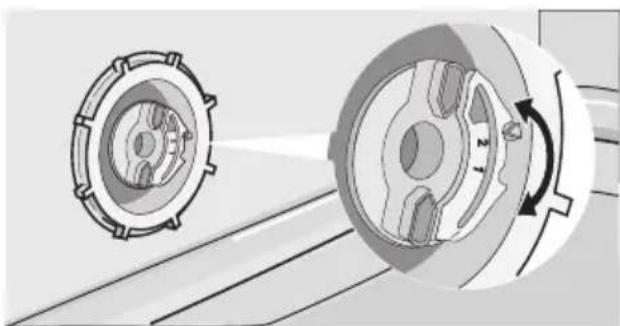

Handmatig instellen

Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).

Elektronische aanpassing

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes boven de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.
5. Druk op functietoets A.
6. De individielampjes boven de functietoetsen B en C gaanuit.
   -Hetprogrammalampje boven functietoets A blijft knipperen.
7. Het digitale display geeft de huidige afstelling aan.

Voorbeeld: op het display verschijnt 5L = niveau 5.

1. Druk op de functieknop A tot het display de nodige afstelling toont.
2. Druk op de aan-/uit-toets om de bewerking op te slaan.

i Wanner u de waterontharder elektronisch instelt op niveau 1, blijft het zout-controlelampje nicht branden.

Gebruik van zout voor de vaatwasser

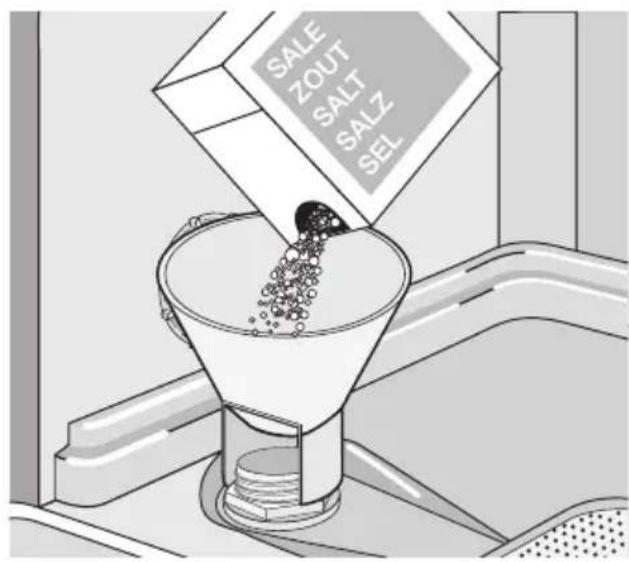

Volg deutsche stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (al-leen bij het eerste gebruik).
3. Gebruik de trechter om het zoutreservoin te yullen met zout.
4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normal dat water uit het zoutreservoir stroomt wanner u dit vult met zout.

Gebruik van afwasmiddel en glansmiddel

Gebruik van afwasmiddel

Gebruik Nieteer dan de juiste hoeveel- heid afwasmiddel om het milieu te beschermen.

Volg het advies van de afwasmiddelfabrikant op de verpakking.

Volg deutsche stappen om het afwasmiddelbakje te vullen:

1. Druk op de vrijgaveknop 2 om het deksel te openen 7 van het afwasmiddelbakje.
2. Doe het afwasmiddelttablet in het afwasmiddeldoseerbakie 1

3. Plaats eenkleinehoeveelheid van het afwasmiddel in de binnenkant van de deur van het apparaat als het afwasprogramma een voorwasaftse heeft.

4. Als u afwasmiddelttabletten gebruikt,\ plaatst u deze in het afwasmiddelbakje.

5. Sluit het afwasmiddelbakje. Druk op het deksel totdat het op zichplaats klikt.

i Verschillende merken afwasmiddel hebben een ander oplostroject. Sommige afwasmiddelttabletten geben nicht hetbeste reinigingsresultaat tijdens korte afwasprogramma's. Gebruik lange afwasprogramma's als u afwasmiddelttableten gebrukt om het afwasmiddel volledig te verwijderen.

Gebruik van glansmiddel

i Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddeldoseerbakje voegt automatisch glansmiddel toe tijdens de LASTe keer spoelen.

Voer.Deze stappenuit om het glansmiddeldoseerbakje bij te vullen:

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddelttabletten.

Deze tabletten bevatten middelen zoals afwasmiddel, glansmiddel en vaatwaszout. Sommige soarten tabletten können andere middelen bevatten.

Controller ofe deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

Als u de multitab-functie heeft ingesteld, blijdtdeze ingeschakeld totdat u hem uitschakelt. De multitab-functie stopt de stroom glansmiddel en zout.

De multitab-functie schakelt de individatie-lampjesuit voor het glansmiddel en zout. Deprogrammaduur kan toenemen als u de multitab-functie gebruikt.

Schakel de multitab-functie voor het begin van een afwasprogramma in. U kunt de multitab-functie Niet inscha-kelen wanner het programma loopt.

De vaatwasser inruimen

i Raadpleeg de brochure 'Voorbeelden van RealLife-belading'.

1. Druk op de vrijgaveknop 6 om het dekseI te openen 5 van het spoelmiddeldoseerbakje.
2. Vul het glansmiddeldoseerbakje met glansspoelmiddel. De marketing 'max' toont het maximale niveau.
3. Verwijder gemorst glansmiddel met een absorberend doeke om te voorkomen dat er te veel schuim ontstaat tijdens het afwassen.
4. Sluit het glansmiddeldoseerbakje. Druk op het deksel totdat het op+zijnplaats klikt.

Stel de glansmiddeldosering in

Fabrieksinstelling: stand 3.

U kunt de dosering van het glansmiddel instellenussen stand 1 (laagste dosering) en stand 4 (hoogste dosering).

Draai de glansmiddelknop 4 om de dosering te vergroten of te verkleinen.

Om de multitab-functie in te schakelen:

• Druk op de toets multitab. Het inc lampje multitab gaat aan.

Om de multitab-functie UIT te schakelen en afwasmiddel, glansmiddel en zout apart te gebruiken:

1. Druk op de toets multitab. Het individielampje multitab.gaatuit.
2. Vul het zoutreservoir en het glansmiddeldoseerbakje.
3. Stel de instelling van de waterontharder op het hoogste niveau in.
4. Draai een afwasprogramma zonder serviesgoed.
5. Stel de waterontharder af op de water-hardheid in uw omgeving.
6. Stel de glansmiddeldosering in.

Adviezen

Gebruik het apparaat Niet om voorwerpen die water kuren opnemen (bijv.sponzen, huishouddoekjes) te reinigen.

• Volg.Deze stappen voordat u serviesgoed en bestek laadt:
• Verwijder alle voedselresten.
• Laat aangebakken voedselresten eerst inweken.
• Volg deutsche stappen voordat u serviesgoed en bestek laadt:
• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening maar beneden.

• Zorg ervoor dat het water Niet in het reservoir of een diepe pan kan verzamelen.

• Zorg ervoor dat serviesgoed en bestek Niet in elkaar liggen.

• Zorg ervoor dat glazen andere glazen nicht aanraken.
• Legkleine voorwerpen in de bestekmand.
• Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

• Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te honden.

• Leg lichte voorwerpen in het bovenrek.
  Zorg ervoor dat de voorwerpen Niet verschuiven.

Een afwasprogramma selecteren en starten

Een afwasprogramma selecteren en starten zonder uitgestelde start

1. Open de deur.
2. Schakel het apparaat in.
3. Zorg dat het apparaat in de instelmodus staat.

4. Selecteer een afwasprogramma. Zie 'Afwasprogramma's'.

5. Het bijbehorende individielampje gaat branden.

6. Alle andere programma-indicatielamp-jes gaan UIT.

7. De duur van het programme knippert op display.

8. Sluit de deur van het apparaat. Het afwasprogramma start automatisch.

U kunt ook het afwasprogramma selec- teren met de deur gesloten. Wanner u op een programmatoets drukt, heeft u slechts 3 seconden om een ander afwasprogramma te selecteren. Na denen 3 seconden start het afwasprogramma automatisch.

Een afwasprogramma selecteren en starten met uitgestelde start

1. Open de deur.
2. Schakel het apparaat in en selecteer een afwasprogramma.

3. Druk op de toets uitgestelde start totdat op het display knipperend het gewenste aantal uren voor het startuitstel verschijnt.

4. Sluit de deur van het apparaat.

-Het aftellen start automatisch.
-Nadat het aftelproces voltooid is, wordt het afwasprogramma automatisch gestart.

i Het openen van de deur van het appa raat onderbreekt het aftelproces. Als u de deur wee sluit, gaat het aftellen ver der vanaf het punt van onderbreking.
U kunt ook de uitgestelde start selecteren met de deur gesloten. Wanner u een afwasprogramma selecteert, heeft u slechts 3 seconden om de uitgestelde start te selecteren. Na deze 3 seconden start het afwasprogramma automatisch.

Het afwasprogramma onderbreken

• Open de deur van het apparaat.
• Het afwasprogramma stopt.
• Sluit de deur van het apparaat.
• Het afwasprogramma gaat verder vanaf het punt waar het werk onderbroken.

Het annuleren van een afwasprogramma of een uitgestelde start

i Indien een afwasprogramma of een uitt-gestelde start nog Niet is begonnen, kunt u de selectie veranderen. Indien een afwasprogramma of een uitt-gestelde start is begonnen, kunt u de selectie Niet veranderen. Het afwasprogramma of de uittgestelde start要去 worden geannuleerd om een neue selec te make.
i Als u de uitgestelde start annuleert, wordt het geseleterde afwasprogramma automatisch geannuleerd. U moet het afwasprogramma dan wee opnieuw instellen.

1. Houd de toets annuleren ingedrukt totdat alle programmalampjes aan gaan.
2. Controller of er afwasmiddel in het afwasmiddelbakje aanwezig is voordat u een新模式afwasprogramma start.

Aan het einde van het afwasprogramma

• Het apparaat stopt automatisch.
  Op het display verschijnt 0.

• Schakel het apparaatuit.

• Open de deur van het apparaat.

• Laat de deur een paar minute op een kier staan, voor betere droogresultaten.

i - Als u het apparaat binnen drie minu- ten na afloop van het afwasprogramma Niet uitschakelt: -gaan alle indicatielampjesuit, -geeft het display een horizontal streepje wee, Dit helps om het energieverbruik te beperken. Druk op een van de knappen (niet de aan/uit-toets) en het display en de indicatielampjes gaan wee aan.
10 minutes na afloop van het afwasprogramma schakelt het apparaat automatisch UIT.

Het apparatusuiu

• Laat de borden afkoelen voordat u deze uith het apparaat neemt. Hete borden zich gevoelig voor beschadigingen.
• Ruim eerst het onderrek en dan het bovenrek UIT.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Wasprogramma's

Wasprogramma's

Programma Mate van verrui-ling		Soort serviesgoed Beschrijving pro-gramma		Energie be-sparen 1)
\( Auto^{2)} \)A	Alles Serviesgoed, bestek en pannen		Voorwas Hoofdwas 45°C of 70°C1 of 2 middelste spoelgangenLaatste spoelgang Drogen	ja met effect
Intensive Sterk verwulld Serviesgoed, bestek en pannen			Voorwas Hoofdwas 70°C1 middelste spoel-gangLaatste spoelgang Drogen	ja met effect
\( Quick^{3)} \)E	Normaal of Licht ver-vuild	Serviesgoed en bestek Hoofdwas 60°C Spoelgangen		ja zon-der ef- fect

Programma Mate van verrui-ling	Soort serviesgoed Beschrijving pro-gramma	Energie be-sparen 1)
Eco4)	Normaal verwulld Serviesgoed en bestek Voorwas	ja meteffect
		Hoofdwas tot 50°C1 tussentijdse spoel-gangLaatste spoelgangDrogen
One hour Licht verwulld Serviesgoed en bestek Hoofdwas 55°C1h		1 middelste spoel-gangLaatste spoelgang
Rinse Met dit programma	aftgespoeld om te voorkomen dat voedselresten+kunnen aankoeken en er een vieze lucht UIT het apparaat komt.U(Int.)/dANen een wasprogramma starten zodraHet apparaat hebelaal is gezuld.U(hoeft voor dit programma geen afwasmiddelte gebruiken.	1 koude spoelgang ja zonder ef-fect

1) Voor programme's waarbij deze functie effect heeft, ligt de energiebesparingussen 10% en 25%
2) Het apparaat past automatisch de temperatuur en de hoeveelheid van het water aan. Dit hangt af of het apparaat volledig is gezuld of Niet en van de mate van verruiling. De programmaduur en de verbruikswaarden konnen variieren.
3) Dit programme biedt een tijsdbesparende oplossing met perfecte afwasresultaten voor eenkleine vaat.
4) Testprogramma voor testinstanties. Raadpleeg de aparte bijgeleverde documentatie voor testgegevens.

Verbruikswaarden

Programma 1)	Energie (kWh) Water (iter)
Auto 0,9 - 1,7 8 - 17 A
Intensive 1,4 - 1,6 15 - 16 E
Quick 0,9 9 E
Eco One hour 1h	0,9 - 1,0 9 - 11
	1,0 - 1,2 10 - 11
Rinse 1/2	0,1 4

1) Op het display verschijnt de programmaduur.
i De druk en temperatuur van het water, de variaties in stroomtoevoer en de hoe

veilheid vaat kan deze waarden veranderen.

Onderhoud en reiniging

De filters verwijderen en reinigen

Vuile filters verminderen de wasresultaten. Hoewel deze filters maar weinig onderhoud

vergen, adviseren wij de filters regelmatig te controlleren en zo nodig te reinigen.

1. Om filter (A) te verwijderen, draaat u het linksom en haalt u het UIT de filter (B).

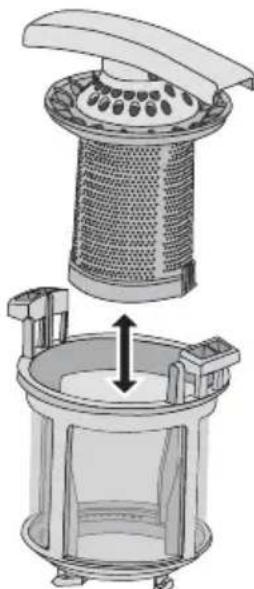

1. Filter (A) heeft 2 delen. Haal de twee delenuit elkaar om de filter te demonteren.

1. Maak de delen schoon onder stromend water.

2. Plaats de twee delen van filter (A) gegen elkaar en druk ze samen. Zorg ervoor dat ze goed worden gemonteerd.

Problemen oplossen

Het apparaat start of stopt nicht tijdens de Werking.

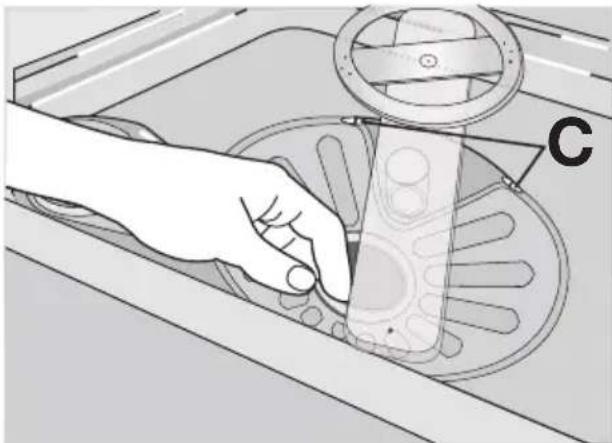

1. Verwijder de filter (B).
2. Reinig de filter (B) onder stromend water.
3. Zet de filter (B) op zijn oorspronkelijke plaats. Zorg ervoor dat ze goed worden gemonteerd onder de twee geleiders (C).

1. Zet filter (A) op z'n plek in filter (B) en draai het rechtsom totdat deze vastklikt.

De sproeiarmen reinigen

Probeer Niet de spreoiarmen te verwijderen. Als etensresten de openings in de spreoiarmen haben verstopt, verwijder.Deze dan met een cocktailprikker.

De buitenoppervlakken reinigen

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutraleschoonmaakmiddelen. Gebruik geenschuurmiddelen, schuursponsjes of oplos-middelen (bijv.aceton).

Probeer eerst het probleem zich op te losesen (zie tabel). Neem indien dit nicht lukt contact op met de service-afdeling.

Storing	Storingscode	Mogelijkke oorzaak	Mogelijkke oplossing
Het apparaat worden nicht gezuld met water.	Op het display ver-schijnt,10	De waterkraan is ver-stopt of aangezet met kalkaanslag.	Maak de waterkraan schoon.
De waterdruk is te laag. Neem contact op met			de waterleidingsmaatschappij.
De waterkraan is zich.	Draai de waterkraan		open.
Het filter in de water-		aanvoerslang is ver-stopt.	Maak het filter schoon.
De aansluiting van de		wateraanvoerslang is Niet correct.	Zorg dat de aansluiting algijd correct is.
De watertoevoerslang		is beschadigd.	Verzeker u ervan dat de watertoevoerslang nicht is beschadigd.
Het apparaat pompjt geen water weg.	Op het display ver-schijnt,20	De gootsteenafvoer is geblokkeerd.	Ontstop de gootsteen-afvoer.
De aansluiting van de		waterafvoerslang is Niet correct.	Zorg dat de aansluiting algijd correct is.
De waterafvoerslang is		beschadigd.	Verzeker u ervan dat de waterafvoerslang nicht is beschadigd.
Anti-overstromingsin-richting werkt.	Op het display ver-schijnt,30	Draai de waterkraan	dicht en neem contact op met de service af-deling.
Het programme begint Niet.	De deur van het appa-niet.	raat is open.	Sluit de deur goed.
De stekker is Niet aan-		gesloten.	Steen de stekker in het stopcontact.
De zekering in de me-		terkast is doorgebrand.	Vervang de zekering.
Toets uitgestelde start		is ingesteld. (Alleen voor apparaten met een uitgestelde start).	Annuleer de uitgestelde start om het programma direct te starten.
Schakel het apparaat na de controle in. Hetprogramma gaat verder vanaf het punt waar het werk onderbroken. Als het probleem opnieuw optreedt, neem dan contact op met once service-afteling. Indien het display andere foultcodes meldt, neem dan contact op met once service-aft-deling.		De benodigde gevevens voor de service af-deling staan op het typeplaatje. Wij adviseren u ze hier te noteren: Modelbeschrijving (MOD.) Productnummer (PNC) Serienummer (S.N.)

De was- en droogresultaten zijn nicht maar tevredenheid

Probleem Mogelijk	borzaak Mogelijk oplossing
De bordenijken Niet schoon. Het geselecteerde afwasprogramma is Niet geschikt voor het type lading en mate van verrui-ling.	Zorg ervoor dat het afwasprogramma geschikt is voor hetype lading en mate van verrui-ling.
Derekken zichnjnot goed inge-deeld, zodate het water er Niet aan alle kanten bij kan.	Vul derekken op de juiste manier.
De sproeiarmen+kunnen zichniet vrijdraaien als gevolg van een on-juiste plaatsing van het servies-good.	Zorg ervoor dat een goedeplaatsing van het serviesgoed de sproeiarmen zichniet blokkeert.
De filters zichnjvuil of zichniet juist ge-monteerd en geplaatst.	Zorg ervoor dat de filters schoonzijn en op de juiste manier gemonteerd en geinstalleerd.
Er is te weinig of geen afwas-middel gezruikt.	Zorg voor voldoende afwasmid-del.
Er zitten kalkresten op de bor-den.	Het zoutreservoir is leeg. Vul het zoutreservoir met zoutvoor afwasmachines.
Foutieve instelling waterhard-heid	Stel de waterontharder af.
Het deksel van het zoutreservoiris Niet goed gesloten.	Zorg ervoor dat de dop van hetzoutreservoir goed gesloten is.
De glazen en borden vertonenstrepen, melkachtige vlekken ofeen blauwzweem.	Verminder de glansmiddeldose-ring.
Opgedroogde waterdruppelsop de glazen en de borden.	Verhoog de dosering van het glansmid-del is te haag.
Het afwasmiddel kan de oder-zaak zichn.	Gebruik een ander merk afwas-middel.
Het serviesgoed is nat. U heeft een afwasprogramma ingesteld zonder droogfase ofmet een verkorte droogfase.	Laat de deur van de afwasauto-maat een pauar minuten op eenkier staan voordat u het servies-gooduit de machine haalt.
Het serviesgoed is nat en dof. Het glansmiddeldoseerbakje isleeg.	Vul het glansmiddeldoseerbakje met glansmiddel.
De multitabfunctie is ingescha-keld. (Het glansmiddeldoseerbakje staat automatisch UIT).	Schakel de glansmiddeldosingeringin. Zie 'Het inschakelen van hetglansmiddeldoseerbakje'.

Het inschakelen van het glansmiddeldoseerbakje

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Houd de functietoetsen B en C ingedrukt.

4. De programmalampjes boven de functietoetsen A, B en C beginnen te knipperen.

5. Laat de functietoetsen B en C los.

6. Druk op functietoets B.

7. De individielampjes boven de functietoetsen A en C gaanuit.

8. Het programmalampje boven functietoets B blijft knipperen.

9. Het display geeft de huidige afstelling aan.

dd

id

Glansmiddeldosering
gedeactiveerd

Glansmiddeldosering geactiveerd

1. Druk nogmaals op functietoets B.
2. Het display geeft de neue afstelling aan.
3. Schakel het apparaatuit om de bewerking op te slaan.

Technische gegevens

Afmeting Breedte 596 mm
Hoopte 850 mm
Diepte 620 mm
Leidingwaterdruk Minimaal 0.5 bar (0.05 MPa)
Maximaal 8 bar (0,8 MPa)
Watertoevoer 1)	Koud water of warm water maximaal 60°C
Capaciteit Couverts 12

1) Sluit de slang aan op een kraan met 3/4 -schroefdraad.

Informatie over de elektrische aansluiting staat op het typeplaatje op de binnenrand van de deur van het apparaat.
i Gebruik een heet watervoorziening om het energieverbruik te verminderen, als

het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd worden (bijv. zonne- of fotovoltaische panelen en wind).

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en

milieu die zich zouden können voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatatie over het recyclen van dit product, kutu contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Recycle de materialen met het symbol Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Montage

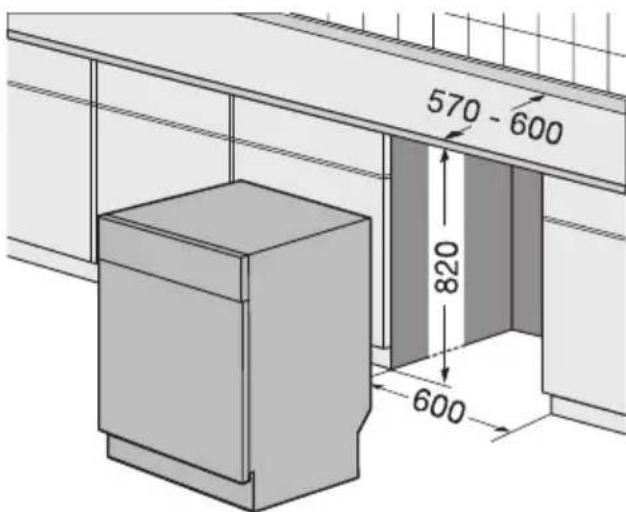

Plaatsing onder een aanrecht

Zet het apparaat naast een waterkraan en een afvoer.

Verwijder het werkblad van de afwasmachine om het onder een aanrecht of een keukenwerkblad te installereren.

Zorg er voor dat de afmetingen van de opening overeenkomen met de afmetingen in de afbeeling.

Het werkblad van het apparaat verwijdersen

1. Verwijder de anschterste schroeven (1).

2. Trek het werkblad van achteren van het apparaat (2).

3. Til het werkblad op en haal het uit de voorste gleuven (3).

4. Gebruik de afstelbare voetjes om het apparaat waterpas te zetten.
5. Installee het apparaat onder het werkblad van de keuken. De waterslangen tijdens de installmentie Niet pletten of buigen.

Het niveau van het apparatusafstellen

Zorg ervoor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is.

Als het apparaat Niet goed waterpas staat, raakt de deur de zijkanten van het keukenkastje.

Gebruik de instelbare voetjes om het apparaat waterpas te zetten.

Aansluiting waterafvoerslang

Sluit de waterafvoerslang aan op:

• op een sifon en maak deze vast onder het werkoppervlak. Hiermee worden voorkomen dat het gootsteenwater terug de machine in loopt.

• Een standpijp met ventilatieopening. De binnendiameter moet minimaal 4 cm�!.

Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt.

Het verlengstuk voor de afvoerslang mag nicht longerlijke dan 2 meter. De binnendiameter mag Niet kleinerlijke dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang op een sifon onder de gootsteen aansluit. Als u het membraan nicht verwijdert, kannen voedselresten een verstopping in de slangveroorzaken.

Een beveiliging voorkomt dat het vuile water terugloopt maar het apparaat. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.electrolux.be
