BEDIENUNGSANLEITUNG ESL66022 ELECTROLUX

• Éliminez le loquet de la porte, cela évi- tera aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. electrolux 45Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter at www.electrolux.com Inhalt Sicherheitshinweise 46 Gerätebeschreibung 48 Bedienblende 48 Erste Inbetriebnahme 50 Einstellen des Wasserenthärters 50 Gebrauch von Klarspülmittel 51 Täglicher Gebrauch 52 Laden von Besteck und Geschirr 53 Gebrauch von Spülmittel 56 Funktion "Multitab" 57 Auswählen und Starten eines Spülprogramms 58 Entladen des Geschirrspülers 59 Spülprogramme 60 Reinigung und Pflege 61 Was tun, wenn … 62 Technische Daten 64 Hinweise für Prüfinstitute 64 Gerät aufstellen 65 Wasseranschluss 66 Elektrischer Anschluss 67 Umwelttipps 67 Änderungen vorbehalten Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der In- stallation und dem Gebrauch des Gerä- tes die vorliegende Gebrauchsanwei- sung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Feh- lern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der ge- samten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsge- schirr bestimmt.

• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

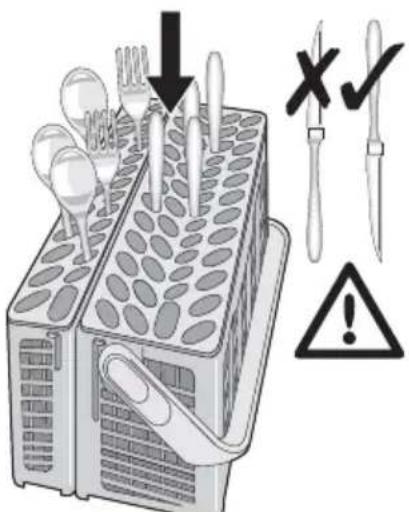

• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspüler, Reinigungsmittel und Salz) verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spül- gangs aus dem Geschirrspüler entneh- men.

• Ziehen Sie nach dem Gebrauch den Netz- stecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisier- ten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparatu- ren durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen. Allgemeine Sicherheitshinweise

• Das Gerät darf von Personen (einschließ- lich Kindern), deren physische, sensori- sche Fähigkeiten oder deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nicht benutzt werden. Sie müssen von einer Person beaufsichtigt oder bei der Bedie- nung des Gerätes angeleitet werden, die für ihre Sicherheit verantwortlich ist. 46 electrolux• Spülmittel für Geschirrspüler können Ver- ätzungen an Augen, Mund und Kehle ver- ursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.

• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. Im Geschirrspüler kön- nen noch immer Spülmittelrückstände vor- handen sein.

• Sorgen Sie dafür, dass die Tür des Ge- schirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.

• Setzen oder stellen Sie sich nie auf die of- fene Tür. Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Ge- schirrspüler darf nicht unbeaufsichtigt von Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

• Spülmittel außer Reichweite von Kindern aufbewahren.

• Halten Sie Kinder vom geöffneten Ge- schirrspüler fern. Aufstellung

• Kontrollieren Sie das Gerät auf Transport- schäden. Nehmen Sie niemals ein schad- haftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler be- schädigt ist.

• Entfernen Sie vor dem Gebrauch das ge- samte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Än- derungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder ei- nem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bautei- le beschädigt werden können. Warnung! Halten Sie sich für den elektrischen Anschluss und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte. electrolux 47Gerätebeschreibung 1 Oberkorb 2 Einstellung der Wasserhärtestufe 3 Salzbehälter 4 Behälter für Reinigungsmittel 5 Dosiergerät für Klarspülmittel 6 Typenschild 7 Filter 8 Unterer Sprüharm 9 Oberer Sprüharm Bedienblende 48 electrolux1 Ein-/Aus-Taste 2 Digital-Display 3 Zeitvorwahl-Taste 4 Programmwahltasten 5 Kontrolllampen 6 Funktionstasten Kontrolllampen Salz Leuchtet auf, sobald Spezialsalz nachgefüllt wer- den muss. Klarspüler Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss. Multitab Zeigt an, ob die "Funktion Multitab" (siehe "Funk- tion Multitab") ein- oder ausgeschaltet ist. Digital-Display Im Digital-Display wird Folgendes angezeigt:

• der Härtegrad, auf den der Wasserenthär- ter eingestellt ist,

• die ungefähre Restlaufzeit des laufenden Programms,

• das Ein-/Abschalten des Klarspülmitteldo- sierers ( NUR bei aktiver 'Funktion Multi- tab'),

• das Ende eines Spülprogramms (im Digi- tal-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers, und

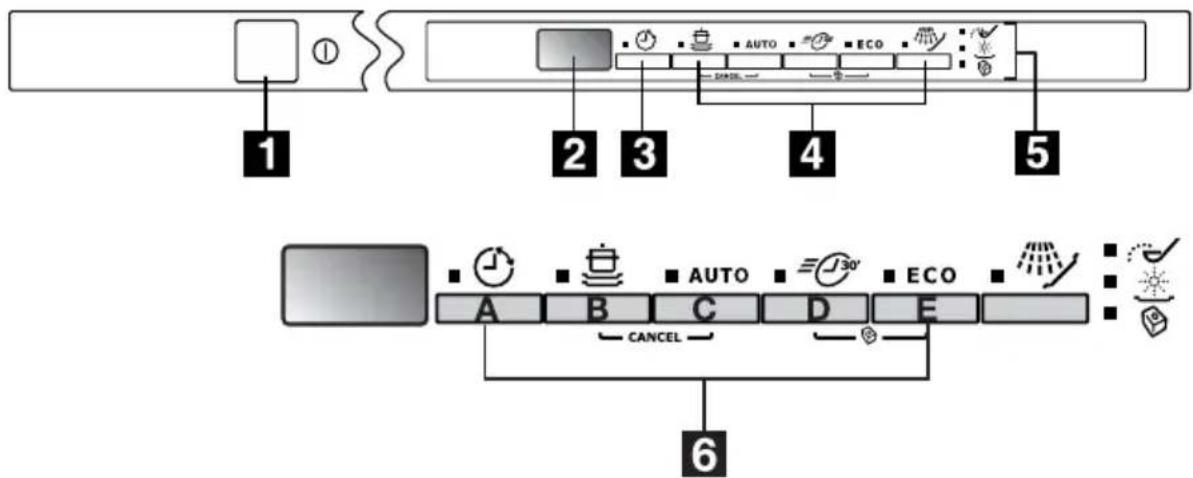

• das Ein-/Ausschalten der Töne. Funktionstasten Mit diesen Tasten können folgende Funktio- nen eingestellt werden:

• die Einstellung des Wasserenthärters,

• das Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,

• das Ein-/Abschalten der Funktion Multitab,

• das Ein-/Abschalten des Klarspülmitteldo- sierers bei aktiver Funktion Multitab, und das

• Ein-/Abschalten der Töne. Einstellmodus Drücken Sie die Ein-/Aus-Taste; wenn AL- LE Kontrolllampen der Programmwahltasten leuchten, befindet sich das Gerät im Einstell- modus. Denken Sie daran, dass sich der Ge- schirrspüler: – beim Auswählen eines Spülpro- gramms, – bei der Einstellung des Wasserenthär- ters, – beim Ein-/Abschalten des Klarspül- mitteldosierers und – beim Ein-/Abschalten der Töne im Einstellmodus befinden MUSS . Drücken Sie die Ein-/Aus-Taste; Leuchtet die Kontrolllampe einer Programmwahltaste, ist das zuletzt ausgeführte oder ausgewählte Programm noch immer eingestellt. In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren. Löschen eines eingestellten oder laufenden Programms Drücken Sie gleichzeitig die beiden Funkti- onstasten B und C so lange, bis alle Kon- trolllampen der Programmwahltasten leuch- ten. Das Programm wurde abgebrochen und das Gerät befindet sich jetzt wieder im Ein- stellmodus. Töne Damit besser erkennbar ist, welche Operati- onen der Geschirrspüler ausführt, wurden Töne eingeführt: – für die Einstellung des Wasserhärtegrads, – für das Ende des Spülprogramms, – und für die Alarmauslösung bei einer Ge- rätestörung. Werkseitige Einstellung: Töne einge- schaltet Es ist möglich, die Töne auszuschalten. electrolux 49Ein-/Ausschalten der Töne

1. Drücken Sie die Ein-/Aus-Taste. Der Ge-

schirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Funktions-

tasten B und C so lange, bis die Kontroll- lampen der Funktionstasten A, B und C zu blinken beginnen.

3. Drücken Sie Funktionstaste C. Die Kon-

trolllampen der Funktionstasten A und B erlöschen, während die Kontrolllampe der Funktionstaste C weiterhin blinkt. Im Digital-Display wird die aktuelle Stufe an- gezeigt. Akustische Signale ausgeschaltet Akustische Signale eingeschaltet

4. Drücken Sie zur Änderung der Einstellung

erneut Funktionstaste C. Im Digital-Dis- play wird jetzt die neue Einstellung ange- zeigt.

5. Zur Speicherung des Vorgangs schalten

Sie den Geschirrspüler bitte aus. Erste Inbetriebnahme Vor der ersten Benutzung Ihres Geschirrspü- lers:

• Vergewissern Sie sich, dass der elektri- sche und der Wasseranschluss den Instal- lationsanweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

• Einstellen des Wasserenthärters

• Gießen Sie 1 Liter Wasser in den Salzbe- hälter und füllen Sie ihn dann mit Salz für Geschirrspüler

• Füllen Sie das Klarspüldosiergerät mit Klarspüler Bei Verwendung von Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" usw... wählen Sie die Funktion "Multitab". (siehe "Die Funktion Multitab"). Einstellen des Wasserenthärters Der Geschirrspüler ist mit einem Wasserent- härter ausgestattet, der die im Wasser ent- haltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können. Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (°dH), Franzö- sische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhär- te). Der Enthärter muss entsprechend der Was- serhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren. Der Wasserenthärter muss sowohl: ma- nuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden. Wasserhärte Einstellung der Wasserhärtestufe Zusatz von Salz °dH °TH mmol/l Manuell Elektronisch

50 electroluxWasserhärte Einstellung der Wasserhärtestufe Zusatz von Salz °dH °TH mmol/l Manuell Elektronisch < 4 < 7 < 0,7 1 Stufe 1 Nein Manuelle Einstellung Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem

3. Stellen Sie den Härtebereichsschalter auf

Härtestufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein/Aus-Taste. Der Ge-

schirrspüler muss sich im Einstellmodus befinden.

2. Drücken und halten Sie gleichzeitig die

Funktionstasten B und C so lange, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.

3. Drücken Sie Funktionstaste A. Die Kon-

trolllampen der Funktionstasten B und C erlöschen, während die Kontrolllampe der Funktionstaste A weiterhin blinkt. Im Digital-Display wird die aktuelle Stufe an- gezeigt und eine Reihe aufeinander folg- ender Signaltöne ertönt. Beispiele: Anzeige, 5 aufeinander folgende Tö- ne, Pause, usw. = Stufe 5 Anzeige, 10 aufeinander folgende Töne, Pause, usw. = Stufe 10

4. Drücken Sie zur Änderung der Stufe die

Funktionstaste A. Bei jedem Tastendruck ändert sich die Stufe. (Bitte halten Sie sich für die Auswahl der neuen Stufe an die Tabelle). Beispiele: Ist die aktuelle Stufe 5, wird durch einmaliges Drücken von Funkti- onstaste A Stufe 6 ausgewählt. Ist die aktuelle Stufe 1, wird durch ein- maliges Drücken von Funktionstaste A Stufe 10 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste den

Geschirrspüler aus, um die ausgewählten Optionen zu speichern. Die Salzkontrolllampe kann noch ei- nige Stunden nach dem Nachfüllen von Salz leuchten. Bei Verwendung von Salz, das sich langsamer auf- löst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt. Gebrauch von Klarspülmittel Warnung! Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden. Füllen Sie nie andere Produkte (Reini- gungsmittel für Geschirrspüler, Flüssig- reiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden. Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen. Das Klarspülmittel wird automatisch beim letzten Spülgang zugesetzt.

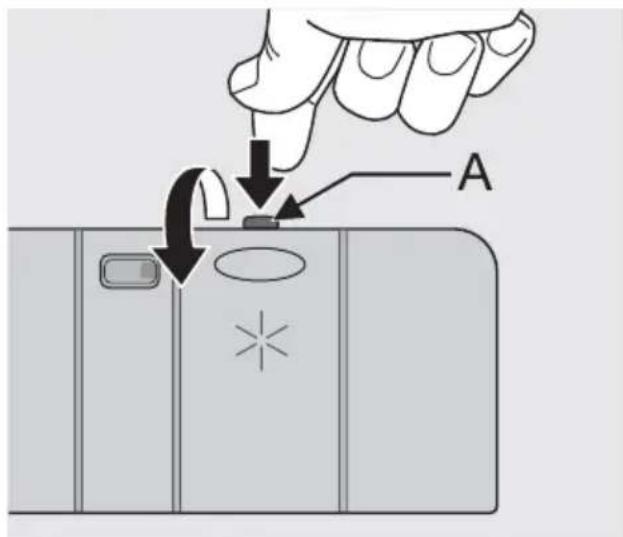

1. Drücken Sie auf die Entriegelungstaste

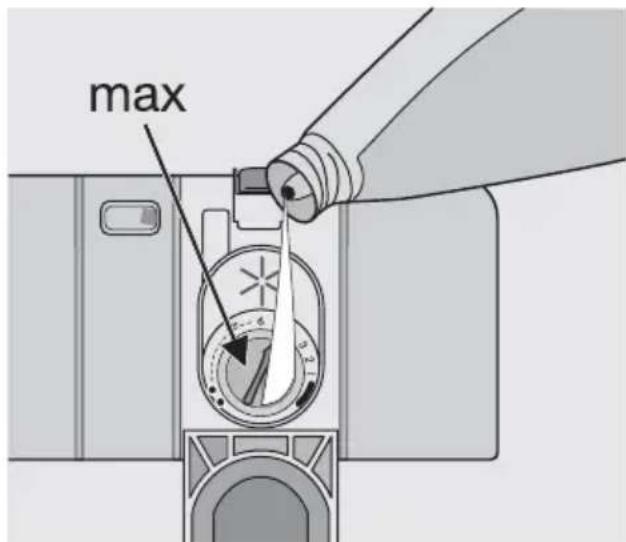

(A), um den Behälter zu öffnen. electrolux 512. Füllen Sie das Klarspülmittel in den Be- hälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt. Das Dosiergerät fasst ca. 110 ml Klar- spülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyk- len.

3. Vergewissern Sie sich nach jedem Füllen,

dass der Deckel geschlossen ist. Wischen Sie verschüttetes Klarspülmit- tel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermei- den. Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 ge- ringste Dosierung, Stufe 6 maximale Dosie- rung). Die Dosierung ist werkseitig auf Stufe 4 ein- gestellt. Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben. Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind. Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt wer- den muss.

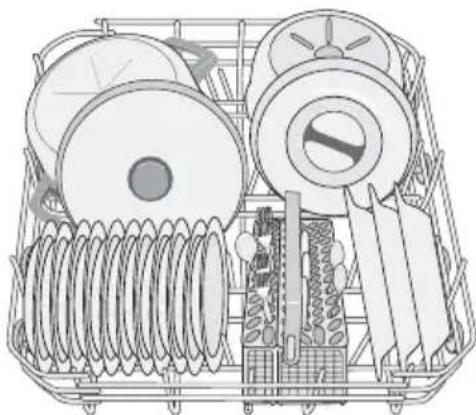

• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm. Hilfreiche Hinweise und Tipps Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Ge- schirrspüler gereinigt werden.

• Vor dem Laden des Geschirrs: – Speisereste und Abfall entfernen. – Töpfe mit angebrannten Speiseresten einweichen 52 electrolux• Beachten Sie beim Laden des Geschirrs und Bestecks folgendes: – Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern. – Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein Wasser ansammeln kann. – Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken. – Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren. – Kleine Gegenstände in den Besteck- korb legen.

• Kunststoffgeschirr und Töpfe mit Antihaft- beschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trock- net deshalb schlechter als Porzellan und Edelstahl.

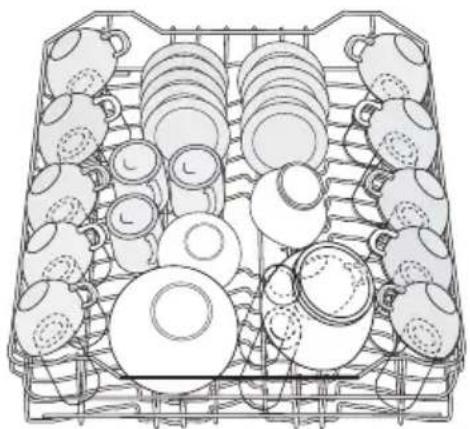

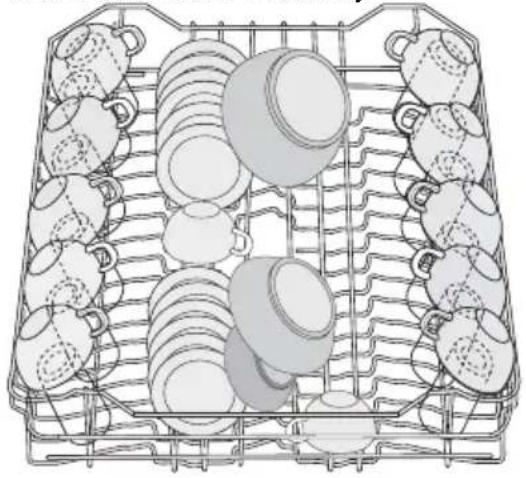

• Leichte Gegenstände (Kunststoffschüs- seln usw.) so im Oberkorb anordnen, dass sie nicht verrutschen können. Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perl- muttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Reinigen Sie Steingut nur dann im Geschirrspü- ler, wenn es vom Hersteller als geschirrspüler- fest deklariert wird.

• Glasierte Muster können bei häufigem Spülen ihren Glanz verlieren.

• Silber- und Aluminiumteile neigen zu Verfärbun- gen: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Fle- cken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gespült wird. Laden von Besteck und Geschirr Unterkorb Der Unterkorb ist zur Aufnahme von Koch- töpfen, Deckeln, Tellern, Salatschüsseln, Be- steck usw. bestimmt. Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden. Die zwei Stachelreihen des Unterkorbs kön- nen zum Laden von Töpfen, Pfannen und Schüsseln schnell umgeklappt werden. electrolux 53Besteckkorb Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern. Gabeln und Löffel in den herausnehmbaren Besteckkorb stellen; dabei sollten die Griffe der Gabeln nach unten und die Griffe der Messer nach oben gerichtet sein. Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm be- hindern, das Besteck mit nach oben gerich- tetem Griff laden. Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben. Klappen Sie den Korbgriff nach unten, um das Laden des Bestecks in den Korb zu er- leichtern. Für ein optimales Spülergebnis empfehlen wir Ihnen die Verwendung des Besteckgit- ters. Wenn die Besteckabmessungen die Ver- wendung der Besteckköcher nicht zulassen, können diese leicht entfernt werden. Der Besteckkorb besteht aus zwei Teilen, die bei Bedarf getrennt werden können. Schie- ben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander. 54 electroluxZum Zusammensetzen auf die entgegenge- setzte Weise vorgehen. Oberkorb Der Oberkorb ist zur Aufnahme von Unter- tassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht. Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden. Für größere Gegenstände können die Tas- senablagen umgeklappt werden. Für Gläser mit langen Stielen sollte der Glas- halter je nach Glasgröße nach links oder nach rechts geklappt werden. Vergewissern Sie sich vor dem Schlie- ßen der Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden. Höhenverstellung des Oberkorbs Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position ange- hoben worden ist. Maximale Geschirrhöhe im Unterkorb Bei angehobenem Oberkorb 31 cm Bei abgesenktem Oberkorb 27 cm So bringen Sie den Korb in die obere Po- sition:

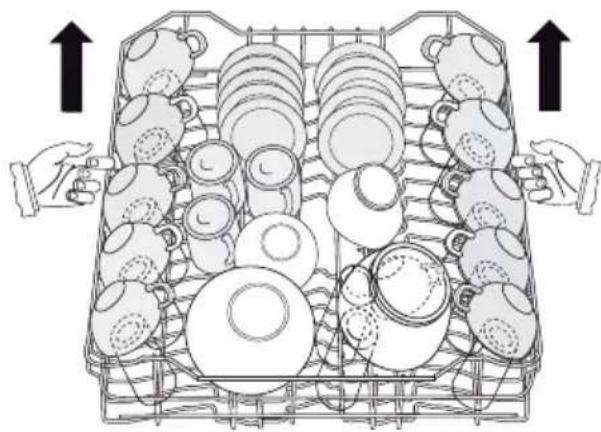

1. Den Korb bis zum Anschlag herauszie-

2. Den Korb auf beiden Seiten vorsichtig an-

heben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist. electrolux 55Gehen Sie wie folgt vor, um den Korb wieder in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herauszie-

2. Den Korb auf beiden Seiten vorsichtig an-

heben und aufsetzen, bis der Mechanis- mus einrastet. Verstellen Sie die Korbhöhe nie nur auf einer Seite Wenn der Korb in der oberen Position genutzt wird, empfehlen wir für die Tas- senauflagen die unterste Position. Schließen Sie nach dem Laden immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar. Gebrauch von Spülmittel Verwenden Sie ausschließlich Reini- gungsmittel für Geschirrspülmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen. Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Umwelt bei. Füllen Sie Reiniger ein

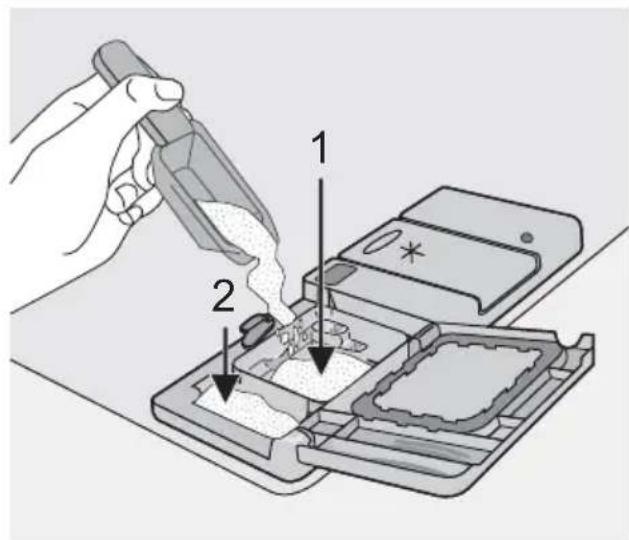

1. Öffnen Sie den Deckel.

2. Füllen Sie den Behälter für Reinigungs-

mittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen: 20 = ca. 20 g Reiniger 30 = ca. 30 g Reiniger.

3. Bei Programmen mit Vorspülen zusätzli-

chen Reiniger (5/10 g) in die Vorspülkam- mer (2) füllen. Dieser Reiniger wird in der Vorspülphase verwendet. Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)

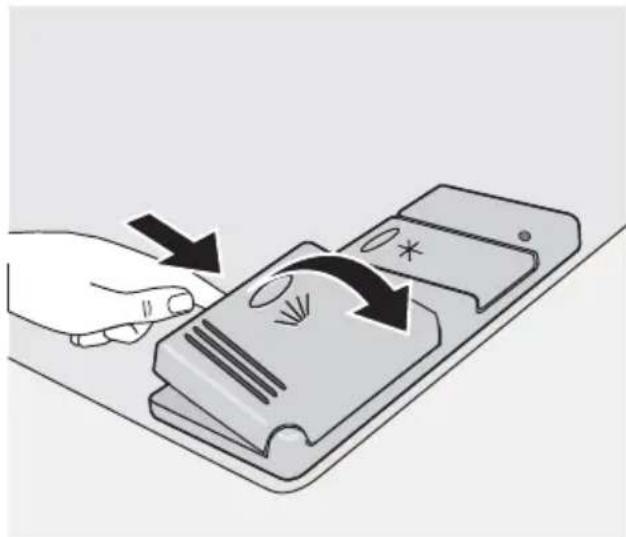

4. Schließen Sie den Deckel und drücken

Sie ihn an, bis er einrastet. 56 electroluxReinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedli- cher Schnelligkeit auf. Einige Reiniger- tabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstablet- ten längere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden. Funktion "Multitab" Dieser Geschirrspüler ist mit der Funktion "Multitab" ausgerüstet, die die Verwendung von "Multitab" Kombi-Reinigungstabletten gestattet. Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klar- spül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten. Stellen Sie sicher, dass diese Reinigungstab- letten für Ihre Wasserhärte geeignet sind. Siehe hierzu die Herstellerangaben. Nach der Auswahl bleibt diese Funktion auch für die folgenden Spülprogramme einge- schaltet. Bei der Anwahl dieser Funktion wird der Zu- fluss von Klarspüler und Salz von den be- treffenden Behältern automatisch gesperrt; die Kontrolllampen für Klarspüler und Salz sind ebenfalls deaktiviert. Bei der Funktion "Multitab" kann sich die Dauer der Spülprogramme ändern. In die- sem Fall wird die Dauer des Programms au- tomatisch auf dem Digital-Display aktuali- siert. Ein-/Abschalten der Funktion ''Multitab" vor dem Beginn eines Spülprogramms. Nach dem Programmstart kann die Funktion "Multitab" NICHT mehr geän- dert werden. Wenn Sie die "Funktion Multitab" löschen möchten, müssen Sie zunächst die Programmeinstellung lö- schen und danach die "Funktion Multi- tab" abschalten. In diesem Fall müssen Sie ein Spülprogramm (und die ge- wünschten Optionen) neu einstellen. Ein-/Abschalten der Funktion Multitab Drücken und halten Sie gleichzeitig die bei- den Multitab-Tasten (Funktionstasten D und E) so lange, bis die Multitab-Kontrolllampe aufleuchtet. Dies zeigt an, dass die Funktion aktiv ist. Zum Abschalten der Funktion die gleichen Tasten nochmals drücken, bis die Kontroll- lampe des Symbols der Funktion "Multitab" erlischt. Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgen- des:

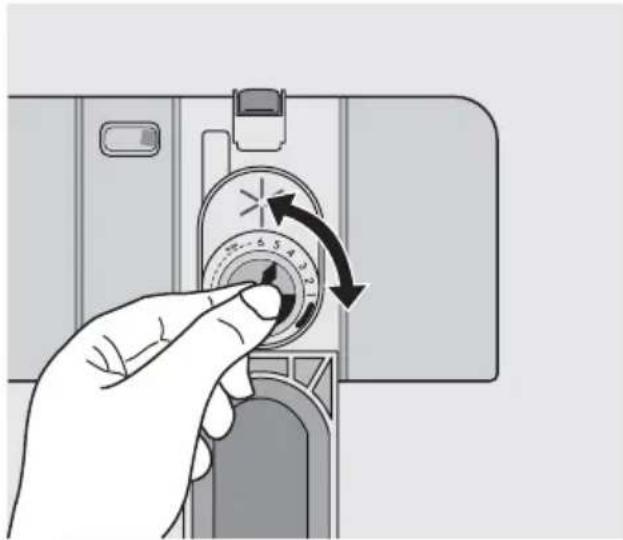

1. Füllen Sie den Klarspüldosierer mit

2. Schalten Sie den Klarspüldosierer

3. Bringen Sie den Klarspüldosierer in

• Das Ein-/Abschalten des Klarspüldo- sierers ist nur bei aktiver Funktion Mul- titab möglich. Ein-/Abschalten des Klarspülmitteldosierers

1. Drücken Sie die Ein-/Aus-Taste. Der Ge-

schirrspüler muss sich im Einstellmodus befinden.

2. Drücken und halten Sie gleichzeitig die

Funktionstasten B und C so lange, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.

3. Drücken Sie Funktionstaste B. Die Kon-

trolllampen der Funktionstasten A und C erlöschen, während die Kontrolllampe von Funktionstaste B weiterhin blinkt. Im Digital-Display wird die aktuelle Einstel- lung angezeigt. Klarspüldosierer abgeschaltet Klarspüldosierer eingeschaltet

4. Drücken Sie zum Wechseln der Einstel-

lung erneut die Taste B. Das Digital-Dis- play zeigt die neue Einstellung an.

5. Schalten Sie mit der Ein-/Aus-Taste den

Geschirrspüler aus, um die ausgewählten Optionen zu speichern. electrolux 57Wenn Sie sich dafür entscheiden, wieder normale Reinigungsmitteln zu verwenden, vergessen Sie bitte nicht:

1. Die Funktion Multitab auszuschalten.

2. Den Klarspüler- und Salzbehälter

3. Die Wasserhärte auf die höchste

Härtestufe einzustellen und 1 norma- len Spülgang ohne Geschirr auszu- führen.

4. Die Wasserhärte entsprechend der

Wasserhärte Ihres Gebietes einzu- stellen.

5. Einstellung der Klarspüldosierung.

Auswählen und Starten eines Spülprogramms Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter Tür. Der Programmstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen der Tür ein. Bis dahin können die Einstellungen noch geändert werden

1. Kontrollieren Sie, dass die Körbe richtig

beladen sind und die Sprüharme beim Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasser-

3. Drücken Sie die Ein-/Aus-Taste. Der Ge-

schirrspüler muss sich im Einstellmodus befinden.

4. Drücken Sie die Taste des gewünschten

Programms (siehe die Tabelle "Spülpro- gramme"). Schließen Sie die Tür des Geschirrspü- lers; das Programm startet automatisch. Einstellen und Starten des Programms mit der Zeitvorwahl

1. Drücken Sie nach Auswahl des Spülpro-

gramms die Zeitvorwahltaste, bis die blin- kende Stundenzahl der Zeitvorwahl auf dem Digital-Display erscheint. – Die Kontrolllampe der Zeitvorwahl be- ginnt zu leuchten.

2. Schließen Sie die Tür des Gerätes; das

Programm startet automatisch.

3. Der Ablauf der Zeitvorwahl nimmt in

Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf

der Zeitvorwahl. Schließen Sie die Tür des Geschirrspülers. Das Programm wird an dem Punkt fortgesetzt, an dem es un- terbrochen wurde.

5. Nach Ablauf der Zeitvorwahl beginnt das

Spülprogramm automatisch. – Die Kontrolllampe der Zeitvorwahl er- lischt. Warnung! Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig. Unterbrechen eines laufenden Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Schließen Sie die Tür des Geschirrspülers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde. Abbrechen eines laufenden Spülprogramms oder einer laufenden Zeitvorwahl

• Drücken Sie gleichzeitig die beiden Funk- tionstasten B und C so lange, bis alle Pro- grammkontrolllampen leuchten.

• Wenn Sie eine Zeitvorwahl ausschalten, wird damit auch die Auswahl des Spülpro- gramms aufgehoben. In diesem Fall müs- sen Sie das Spülprogramm erneut einstel- len.

• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reini- gungsmittelbehälter gefüllt ist. Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch, und ein Signalton zeigt das Ende des Spül- programms an.

1. Öffnen Sie die Tür des Geschirrspülers.

Das Digital-Display zeigt Null an.

2. Schalten Sie den Geschirrspüler aus.

3. Öffnen Sie die Tür des Geschirrspülers

einen Spaltbreit und warten Sie einige Mi- nuten, bevor Sie das Geschirr entneh- men; auf diese Weise kühlt das Geschirr 58 electroluxrascher ab und die Trockenwirkung wird verbessert. Standby-Modus Wird das Gerät am Ende des Spülpro- gramms nicht ausgeschaltet, geht es auto- matisch in den Standby-Modus. Im Standby- Modus verbraucht das Gerät weniger Strom. Drei Minuten nach dem Ende des Pro- gramms erlöschen automatisch alle Kontroll- lampen, und im Digital-Display erscheint eine horizontale Linie. Drücken Sie eine der Tasten (aber nicht die Ein-/Aus-Taste), um zurück in den Pro- grammende-Modus zu kehren. Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Las- sen Sie daher das Geschirr abkühlen, be- vor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser vom Oberkorb auf das Ge- schirr im Unterkorb tropft.

• Auf den Wänden und der Tür des Ge- schirrspülers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt. Nach dem Ende des Spülpro- gramms sollten Sie den Netzstecker des Gerätes ziehen und den Was- serhahn schließen. electrolux 59Spülprogramme Spülprogramme Programm Grad der Ver- schmutzung Spülgut Programmbeschreibung Stark verschmutzt Geschirr, Besteck, Töpfe, Pfannen Vorspülgang Hauptspülgang bis zu 70 °C 2 Zwischenspülgänge Klarspülgang Trockengang

Beliebig Geschirr, Besteck, Töpfe, Pfannen Vorspülgang Hauptspülgang bis zu 45°C oder 70°C 1 oder 2 Zwischenklarspül- gänge Klarspülgang Trockengang

Normal/leicht ver- schmutzt Geschirr und Besteck Hauptspülgang bis zu 60°C Klarspülgang

Normal verschmutzt Geschirr und Besteck Vorspülgang Hauptspülgang bis zu 50 °C 1 Zwischenspülgang Klarspülgang Trockengang Beliebig Teilweise beladen (weiteres Spülgut soll im Lauf des Tages noch hinzukommen). 1 Kaltspülgang (damit die Speiserückstände nicht ver- kleben). Für dieses Programm ist kein Spülmittel erforderlich.

1) Während des Auto Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der

Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 45° C bis 70° C eingestellt.

2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm

für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

3) Testprogramm für Testinstitute.

Verbrauchswerte Programm Programmdauer (in Minu- ten)

1) Im Digital-Display wird die Programmdauer angezeigt.

Die Verbrauchswerte sind als Richtwerte angegeben, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen. 60 electroluxReinigung und Pflege Filterreinigung Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beein- trächtigen das Spülergebnis. Warnung! Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür und entfernen Sie den

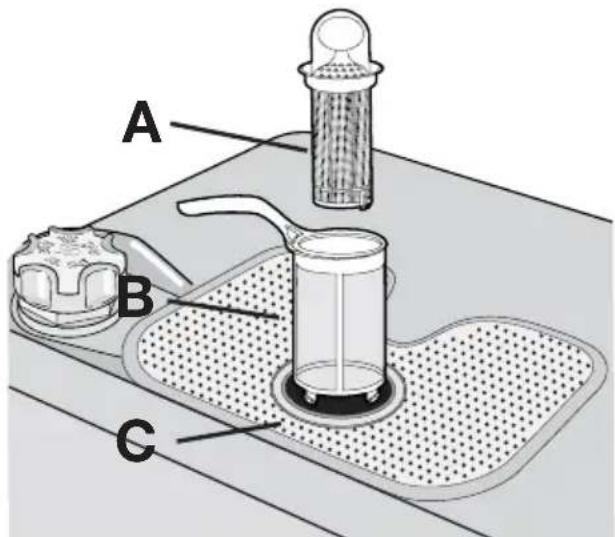

2. Das Filtersystem des Geschirrspülers be-

steht aus einen Grobfilter (A), einem Mik- rofilter (B) und einem Filtersieb (C).

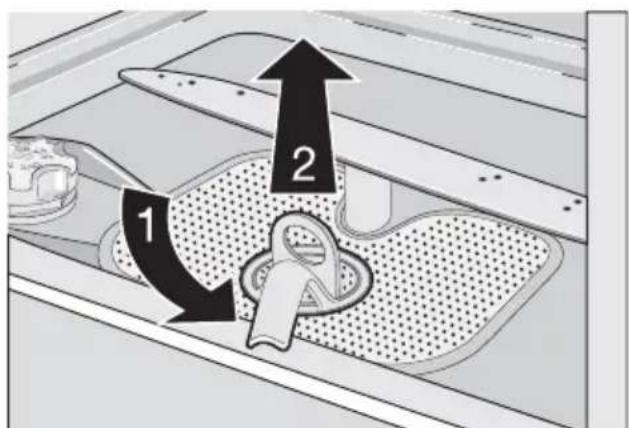

3. Entriegeln Sie das Filtersystem mit dem

Griff des Mikrofilters. Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie das Filtersystem heraus

4. Fassen Sie den Grobfilter (A) am Hand-

griff und ziehen Sie ihn aus dem Mikrofil- ter (B).

5. Reinigen Sie alle Filter sorgfältig unter

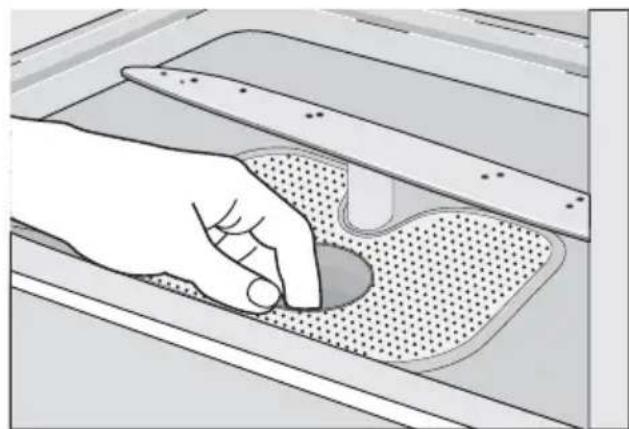

6. Nehmen Sie das Filtersieb (C) aus dem

Spülraumboden und reinigen Sie beide Seiten gründlich.

7. Setzen Sie das Filtersieb (C) wieder in den

Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.

8. Setzen Sie den Grobfilter (A) in den Mik-

rofilter (B) ein und drücken Sie die beiden Filter zusammen.

9. Das Filtersystem einsetzen und durch

Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie während dieses Vorgangs darauf, dass das Filter- sieb (C) nicht über den Spülraumboden hervorragt. Benutzen Sie den Geschirrspüler NIEMALS ohne die Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursa- chen. Versuchen Sie NIE, die Sprüharme auszubauen. Eventuell durch Schmutz verstopfte Lö- cher der Sprüharme mit einem Party- stick reinigen. Reinigung der Außenseiten Reinigen Sie die Außenseiten und die Be- dienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie kei- ne Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.). Reinigung des Geräteinneren Reinigen Sie die Gummidichtungen der Tü- ren und des Reinigungsmittel- und Klarspü- electrolux 61lerbehälters regelmäßig mit einem feuchten Tuch. Alle 3 Monate sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Ge- schirr, aber mit Verwendung von Spülmitteln ausführen. Längerer Gerätestillstand Vor einem längerem Stillstand des Geschirr- spülers sollten Sie folgende Vorsichtsmaß- nahmen ergreifen:

1. Ziehen Sie den Netzstecker und schlie-

ßen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um

dem Entstehen unangenehmer Gerüche vorzubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren. Transport des Gerätes Halten Sie sich bei einem Transport des Ge- rätes (Umzug usw.) an folgende Anweisun- gen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablauf-

4. Ziehen Sie das Gerät zusammen mit den

Schläuchen heraus. Lassen Sie das Gerät beim Transport nicht umkippen. Was tun, wenn … Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen können durch nachlässige Instandhaltung oder Versehen bedingt sein und mit Hilfe der in der folgenden Tabelle be- schriebenen Hinweise ohne Hilfe des Kun- dendienstes behoben werden. Öffnen Sie die Tür und schalten Sie das Gerät aus. Bitte führen Sie jetzt folgende Abhilfe- maßnahmen durch. Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe

• Die Kontrolllampe für das laufende Programm blinkt ständig

• akustische Signalabfolge

wird im Digital-Display angezeigt Der Geschirrspüler füllt kein Wasser ein

• Der Wasserhahn ist blockiert oder durch Kal- kablagerungen verstopft. Den Wasserhahn reinigen.

• Der Wasserhahn ist geschlossen. Drehen Sie den Wasserhahn auf.

• Der Filter (soweit vorhanden) in der Schlauch- verschraubung des Wasserzulaufs am Wasser- einlassventil ist zugesetzt. Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist nicht richtig ver- legt oder gequetscht. Den Anschluss des Ablaufschlauchs kontrollie- ren.

• Die Kontrolllampe für das laufende Programm blinkt ständig

• akustische Signalabfolge

wird im Digital-Display angezeigt Der Geschirrspüler pumpt nicht ab

• Der Siphon ist verstopft. Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig ver- legt oder geknickt oder gequetscht. Den Anschluss des Ablaufschlauchs kontrollie- ren.

• Die Kontrolllampe für das laufende Programm blinkt ständig

• akustische Signalabfolge

wird im Digital-Display angezeigt Die Aquasafe-Einrichtung ist ausgelöst

• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst. 62 electroluxStörung Mögliche Ursachen und Abhilfe Das Programm startet nicht

• Tür des Geschirrspülers nicht richtig geschlos- sen. Schließen Sie die Tür des Geschirrspülers.

• Netzstecker nicht eingesteckt. Netzstecker einstecken

• Die Sicherung der Hausinstallation ist durchge- brannt. Sicherung ersetzen.

• Zeitvorwahl eingestellt. Löschen Sie die Zeitvorwahl, wenn das Ge- schirr sofort gewaschen werden soll. Schließen Sie nach diesen Kontrollen die Tür des Geschirrspülers und schalten Sie das Gerät ein. Das Programm wird an dem Punkt fortge- setzt, an dem es unterbrochen wurde. Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt. Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst. Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell (Mod.), Produktnummer (PNC) und Serien- nummer (S.N.). Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich. Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben: Modell (Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Produkt-Nummer (PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Serien-Nr. (S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Das Spülergebnis ist nicht zufriedenstellend Das Geschirr ist nicht sauber

• Wahl eines falschen Spülprogramms.

• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült werden. Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der Sprüharme.

• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmitteldosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht richtig geschlossen. Das Geschirr ist nass und glanzlos

• Es wurde kein Klarspüler verwendet.

• Der Behälter für Klarspüler ist leer. Schlieren, Streifen, milchige Flecken oder blauschim- mernder Belag auf Gläsern und Ge- schirr

• Klarspülerdosierung reduzieren. Eingetrocknete Wassertropfen auf Gläsern und Ge- schirr

• Klarspülerdosierung erhöhen.

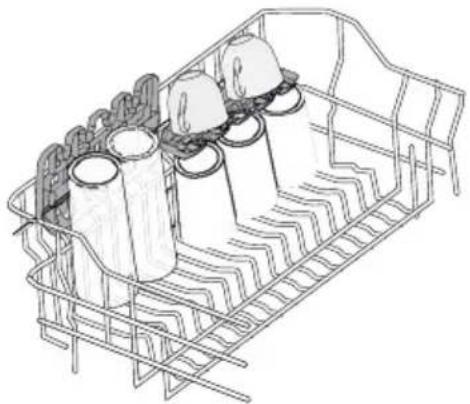

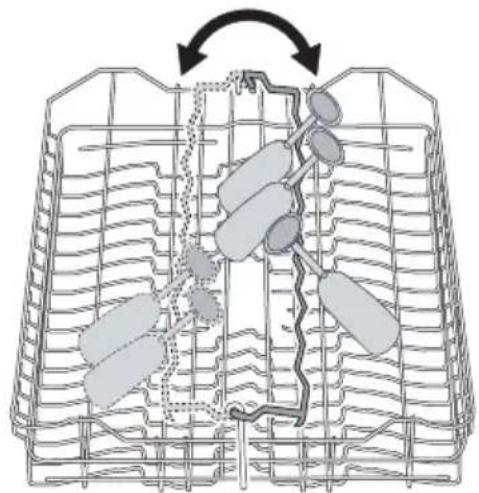

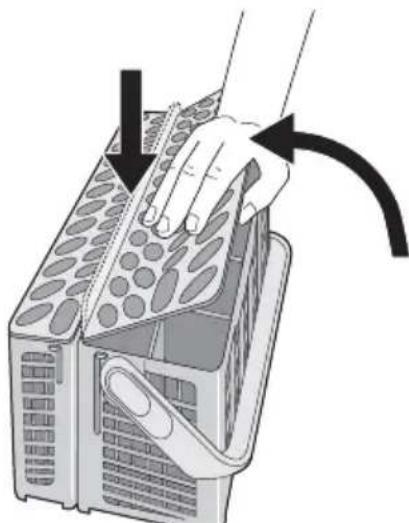

• Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers. Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kun- dendienst. electrolux 63Technische Daten Abmessungen Breite in cm 59,6 Höhe in cm 81,8 - 89,8 Tiefe in cm 55 Elektrischer Anschluss - An- schlussspannung - Gesamtleis- tung - Sicherung Die Daten der elektrischen Anschlusswerte finden sich auf dem Ty- penschild am Innenrand der Geschirrspülertür. Wasserdruck Mindestdruck 0,05 MPa (0,5 bar) Höchstdruck 0,8 MPa (8 bar) Kapazität Gedecke 12 Hinweise für Prüfinstitute Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Ta- belle "Verbrauchswerte") durchgeführt wer- den. Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden. Volle Beladung: 12 Maßgedecke Reinigungsmitteldosierung: 5 g + 25 g (Typ B) Klarspülereinstellung Position 4 (Typ III) Anordnung des Oberkorbs (Nehmen Sie den Glashalter heraus) Anordnung des Unterkorbs 64 electroluxAnordnung des Besteckkorbs Gerät aufstellen Warnung! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden. Entfernen Sie vor dem Aufstellen der Maschi- ne das gesamte Verpackungsmaterial. Das Gerät möglichst in der Nähe eines Was- serhahns und eines Wasserablaufs aufstel- len. Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt. Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone. Es sind keine Lüftungsöffnungen für den Ge- schirrspüler erforderlich, sondern nur Durch- führungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel. Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet. Bei allen Arbeiten, die den Zugang zu den in- neren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden. Stellen Sie vor dem Einbau des Geschirrspü- lers in die Küchenzeile sicher, dass der Was- ser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden. Fixieren des Geschirrspülers Der Geschirrspüler muss gegen unbeabsich- tigtes Kippen geschützt werden. Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspü- ler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/- möbeln usw.) befestigt ist. Ausrichten Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Küchenmöbels anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen. electrolux 65Wasseranschluss Wasserzuleitung Das Gerät kann mit Warmwasser (max. 60°) wie auch mit Kaltwasser gespeist werden. Mit einer Warmwasserversorgung können Sie unter Umständen deutlich Energie spa- ren. Allerdings kommt es dabei darauf an, wie das Warmwasser aufbereitet wird. (Wir empfehlen alternative Energiequellen, die be- sonders umweltfreundlich sind wie zum Bei- spiel Solar- bzw. Photovoltaikanlagen oder Windenergie). Wenn Sie den Anschluss selbst durchführen: die Kopplungsmutter des Wassereinlauf- schlauchs des Gerätes ist für ein Rohrgewin- de 3/4" ausgelegt oder für spezielle Schnell- kupplungen wie zum Beispiel Press-Block. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem Ge- biet informieren. Der Wasserzulaufschlauch darf beim An- schluss nicht geknickt, gequetscht oder ver- dreht werden. Dieses Gerät besitzt einen Zulauf- und Ab- laufschlauch, die nach rechts oder links ver- legt werden können, um die Installation mit der Klemmmutter zu erleichtern. Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden. Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, lassen Sie bitte vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch diesen fließen. BENUTZEN Sie KEINE Anschluss- schläuche von Altgeräten. Das Gerät ist mit einer Sicherheitsvor- richtung versehen, die verhindert, dass das im Geschirrspüler verwendete Was- ser in das Trinkwassersystem zurück- laufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsar- beiten. Anschluss des Ablaufschlauchs Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an

der Unterseite der Arbeitsplatte befesti- gen. Dadurch wird verhindert, dass Ab- wasser aus dem Siphon in das Gerät zu- rückfließen kann.

2. An ein Standrohr mit Entlüftungsöffnung

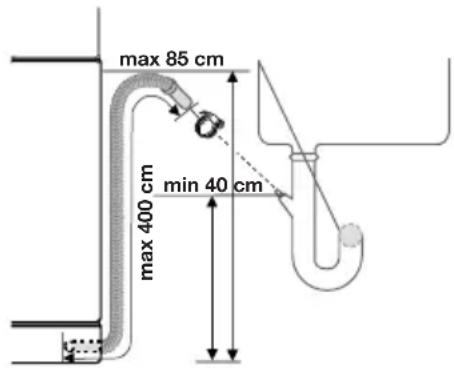

und Innendurchmesser von mindestens 4 cm. max 85 cm min 40 cm max 400 cm Der Ablaufschlauch kann nach rechts oder links verlegt werden Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern oder verlang- samen kann. Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann. Bei Verwendung eines Verlängerungs- schlauchs darf der Innendurchmesser nicht kleiner sein als der des mitgelieferten Ablauf- schlauchs. Ebenso darf der Innendurchmesser der Ver- bindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des mitgelieferten Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Becken angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht vollständig entfernt, setzt sich der Ab- laufschlauch im Laufe der Zeit durch Abla- gerungen von Speiseresten im Siphon zu 66 electroluxUnsere Geräte verfügen über eine Si- cherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestat- tet ist, kann dadurch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen. Zur Vermeidung von Undichtigkeiten müssen die Wasseranschlüsse vollkom- men dicht sein. Elektrischer Anschluss Warnung! Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor. Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netz- spannung und -frequenz mit den auf dem Typenschild angegebenen An- schlusswerten übereinstimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild er- sichtlich Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Vielfachsteckdosen, Steckverbin- der und Verlängerungskabel dürfen nicht verwendet werden. Es besteht Brandgefahr durch Überhitzung. Lassen Sie ggf. die Steckdose ver- setzen. Wenden Sie sich für einen eventuellen Austausch des Netzka- bels an den Kundendienst. Der Stecker muss auch nach der In- stallation des Geschirrspülers zu- gänglich sein. Um das Netzkabel von der Steckdo- se zu trennen, ziehen Sie stets am Netzstecker. Niemals am Netzkabel ziehen. Der Hersteller übernimmt keine Haf- tung für Unfälle, die aus der Miss- achtung dieser Vorschrift entstehen sollten. Umwelttipps Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Verpackungsmaterial Das Verpackungsmaterial ist umweltfreund- lich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, > PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend ih- rer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehe- nen Sammelbehältern. Warnung! Vor der Entsorgung von Altgeräten:

• Das Netzkabel abtrennen und entsor- gen.

• Das Türschloss entfernen. Damit ver- hindern Sie, dass spielende Kinder sich einschließen und gefährden kön- nen. electrolux 67117956150-00-012009 www.electrolux.com U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.electrolux.be
