GEBRUIKSAANWIJZING ESL66022 ELECTROLUX

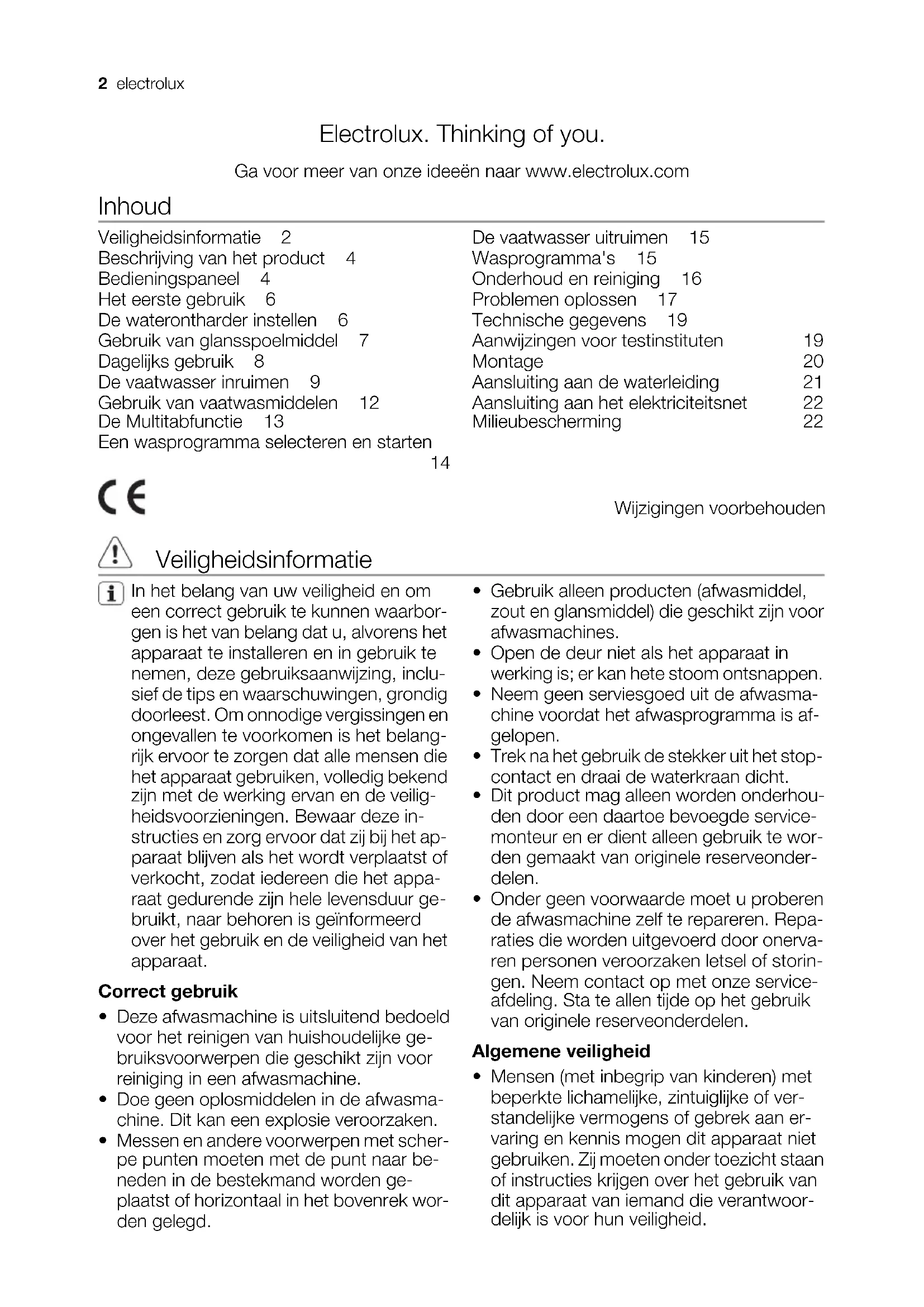

gebruiksaanwijzing notice d'utilisation benutzerinformation Afwasmachine Lave-vaisselle Geschirrspüler ESL 66022Electrolux. Thinking of you. Ga voor meer van onze ideeën naar www.electrolux.com Inhoud Veiligheidsinformatie 2 Beschrijving van het product 4 Bedieningspaneel 4 Het eerste gebruik 6 De waterontharder instellen 6 Gebruik van glansspoelmiddel 7 Dagelijks gebruik 8 De vaatwasser inruimen 9 Gebruik van vaatwasmiddelen 12 De Multitabfunctie 13 Een wasprogramma selecteren en starten

De vaatwasser uitruimen 15 Wasprogramma's 15 Onderhoud en reiniging 16 Problemen oplossen 17 Technische gegevens 19 Aanwijzingen voor testinstituten 19 Montage 20 Aansluiting aan de waterleiding 21 Aansluiting aan het elektriciteitsnet 22 Milieubescherming 22 Wijzigingen voorbehouden Veiligheidsinformatie In het belang van uw veiligheid en om een correct gebruik te kunnen waarbor- gen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclu- sief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belang- rijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veilig- heidsvoorzieningen. Bewaar deze in- structies en zorg ervoor dat zij bij het ap- paraat blijven als het wordt verplaatst of verkocht, zodat iedereen die het appa- raat gedurende zijn hele levensduur ge- bruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke ge- bruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.

• Doe geen oplosmiddelen in de afwasma- chine. Dit kan een explosie veroorzaken.

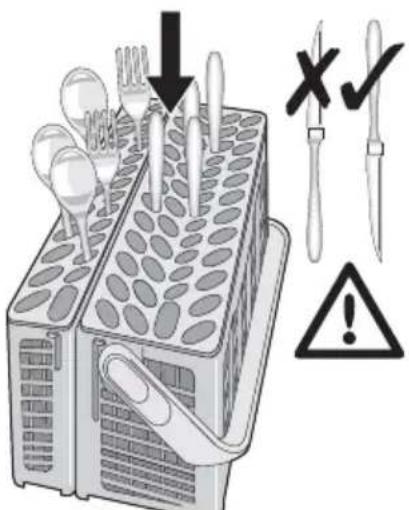

• Messen en andere voorwerpen met scher- pe punten moeten met de punt naar be- neden in de bestekmand worden ge- plaatst of horizontaal in het bovenrek wor- den gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.

• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasma- chine voordat het afwasprogramma is af- gelopen.

• Trek na het gebruik de stekker uit het stop- contact en draai de waterkraan dicht.

• Dit product mag alleen worden onderhou- den door een daartoe bevoegde service- monteur en er dient alleen gebruik te wor- den gemaakt van originele reserveonder- delen.

• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Repa- raties die worden uitgevoerd door onerva- ren personen veroorzaken letsel of storin- gen. Neem contact op met onze service- afdeling. Sta te allen tijde op het gebruik van originele reserveonderdelen. Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of ver- standelijke vermogens of gebrek aan er- varing en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoor- delijk is voor hun veiligheid. 2 electrolux• Afwasmiddelen kunnen chemische brand- wonden veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbe- dreigend zijn! Houd u aan de veiligheids- instructies van de afwasmiddelfabrikant.

• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kun- nen nog in de machine aanwezig zijn.

• Zorg ervoor dat de deur van de afwasma- chine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.

• Ga niet op de open deur zitten of staan. De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Kinderen moeten in de ga- ten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen..

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstik- king.

• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.

• Houd kinderen uit de buurt van de afwas- machine als de deur open staat. Installatie

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een bescha- digde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.

• Alle verpakkingsmaterialen moeten verwij- derd worden voordat u het apparaat in ge- bruik neemt.

• Alle elektrische en loodgieterswerkzaam- heden die nodig zijn voor de installatie van dit apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.

• Om veiligheidsredenen is het gevaarlijk wij- zigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modifi- ceren.

• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen bescha- digd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg onze service- afdeling om gevaarlijke situaties te voor- komen.

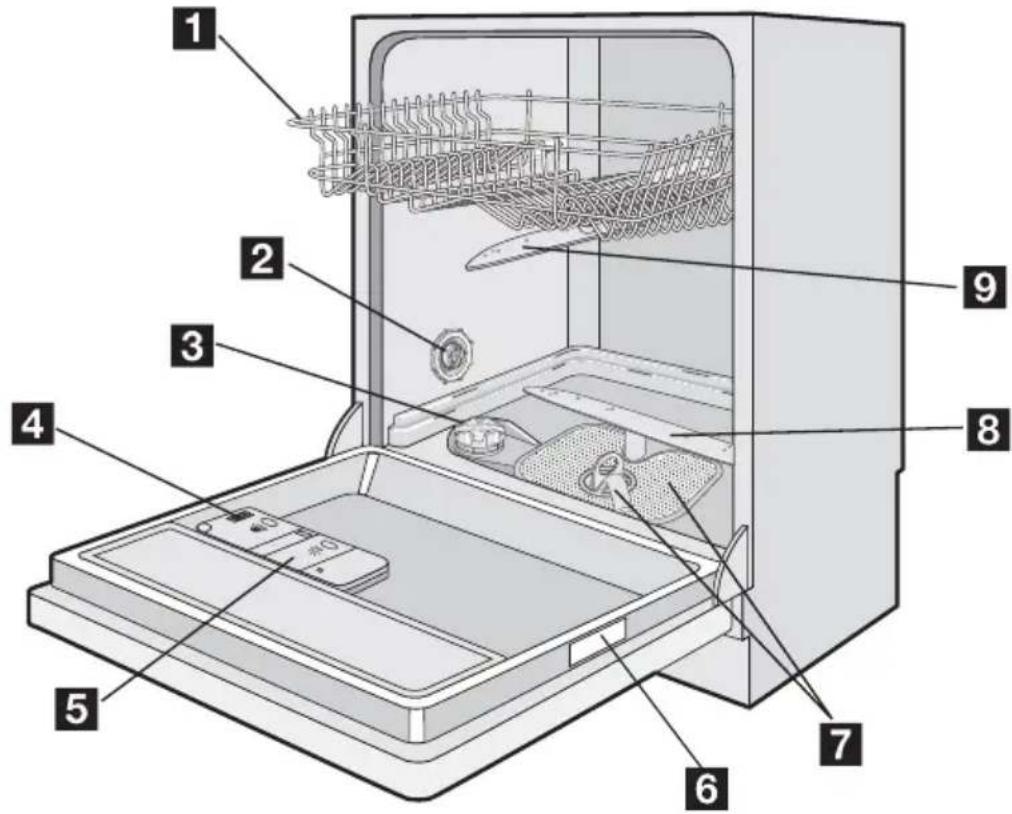

• In de behuizing van de afwasmachine mo- gen geen gaten worden geboord ter voor- koming van schade aan hydraulische en elektrische onderdelen. Waarschuwing! Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd. electrolux 3Beschrijving van het product 1 Bovenrek 2 Aanpassen van de instelling van de wa- terhardheid 3 Zoutreservoir 4 Afwasmiddeldoseerbakje 5 Glansmiddeldoseerbakje 6 Typeplaatje 7 Filters 8 Onderste sproeiarm 9 Bovenste sproeiarm Bedieningspaneel 4 electrolux1 Aan-/uittoets 2 Digitaal display 3 Toets uitgestelde start 4 Programmakeuzetoetsen 5 Controlelampjes 6 Functietoetsen Controlelampjes Zout Gaat branden als het speciale zout op is. Glansmiddel Gaat branden als het glansmiddel op is. Multitab-functie Geeft het activeren/deactiveren aan van de 'Mul- titab-functie' (zie 'Multitab-functie'). Digitaal display Het display geeft aan:

• op welke stand de waterontharder is inge- steld,

• de geschatte resterende tijd van het lo- pende programma,

• inschakelen/uitschakelen van de glans- middeldosering ( ALLEEN wanneer de "Multitab-functie" actief is),

• het einde van een afwasprogramma (op het display verschijnt een nul),

• het aftellen van de uitgestelde start,

• de foutcodes betreffende een storing van het apparaat,

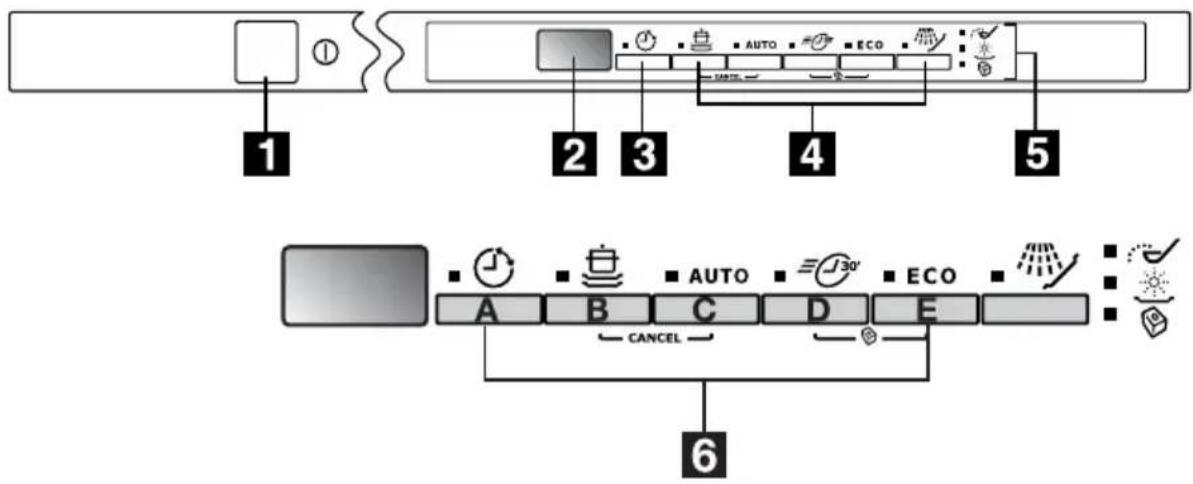

• als de geluidssignalen in-/uitgeschakeld zijn. Functietoetsen De volgende functies kunnen met behulp van deze toetsen worden geprogrammeerd:

• het instellen van het niveau van de water- ontharder,

• een afwasprogramma of een lopende uit- gestelde start annuleren,

• activering/deactivering van de Multitab- functie,

• de glansmiddeldosering in- of uitschake- len wanneer de Multitab-functie actief is,

• geluidssignalen inschakelen/uitschakelen. Instelmodus Druk op de Aan-/uittoets; als ALLE contro- lelampjes van de programmatoetsen bran- den, staat het apparaat in de instelmodus. Vergeet nooit dat bij het uitvoeren van handelingen zoals: – het kiezen van een afwasprogramma, – het instellen van het niveau van de wa- terontharder, – het in-/uitschakelen van de glansmid- deldosering, – het in- of uitschakelen van de geluids- signalen, het apparaat in de instelmodus MOET staan. Druk op de Aan-/uittoets; als een lampje van de programmatoetsen brandt, is het laatst uitgevoerde of geselecteerde programma nog steeds ingesteld. Om in dit geval terug te keren naar de instelmodus moet het pro- gramma worden geannuleerd. Een ingesteld programma of een lopend programma annuleren Houdt tegelijkertijd de beide functietoetsen B en C, totdat alle lampjes van de programma- toetsen branden. Het programma is gean- nuleerd en de machine staat nu in de instel- modus. Geluidssignalen De geluidssignalen zijn bedoeld om aan te geven welke handelingen de afwasmachine aan het uitvoeren is: – het instellen van de waterontharder, – einde van het afwasprogramma, – melden van een alarm als gevolg van sto- ring van de machine. Fabrieksinstelling: geluidssignalen inge- schakeld De geluidssignalen kunnen worden uit- geschakeld. electrolux 5In- en uitschakelen van de geluidssignalen

1. Druk op de aan-/uit-toets. De afwasma-

chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, totdat de lampjes van de functietoetsen A, B en C beginnen te knipperen.

3. Druk op functietoets C, de lampjes van

de functietoetsen A en B gaan uit, terwijl het lampje van functietoets C blijft knip- peren. In het display ziet u het huidige ni- veau. Geluidssignalen uitgeschakeld Geluidssignalen ingeschakeld

4. Om de instelling te wijzigen, nogmaals op

functietoets C drukken; het display geeft de nieuwe instelling weer.

5. Om de handeling in het geheugen op te

slaan, de afwasmachine uitschakelen. Het eerste gebruik Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de in- stallatie-instructies

• Verwijder alle verpakkingsmaterialen uit het inwendige van de machine

• De waterontharder instellen

• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereer- zout

• Vul het glansmiddeldoseerbakje Als u gebruik wilt maken van ge- combineerde afwasmiddelblokjes zoals: ''3 in 1'', ''4 in 1'', ''5 in 1'' enz... dient u de Multitab-functie in te stel- len. (Zie ''Multitab-functie''). De waterontharder instellen De afwasmachine is uitgerust met een wa- terontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equi- valente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water). De ontharder moet worden ingesteld in over- eenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats. De waterontharder moet op beide ma- nieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch. Waterhardheid Aanpassen van de waterhardheidsin- stelling Ge- bruik van zout °dH °TH mmol/l handmatig elektronisch

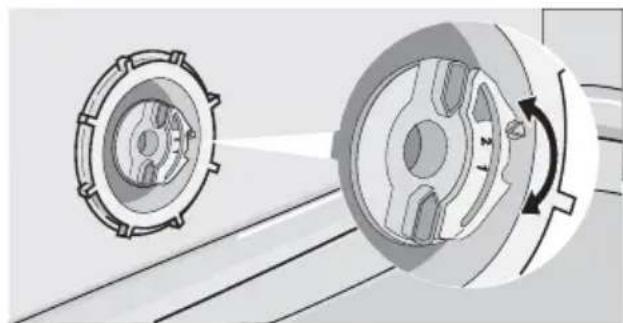

< 4 < 7 < 0,7 1 niveau 1 nee Handmatig instellen De afwasmachine wordt in de fabriek in- gesteld op stand 2.

1. Open de deur van de afwasmachine.

2. Neem het onderrek uit de afwasmachine.

4. Plaats het onderrek terug.

Elektronisch instellen De afwasmachine is in de fabriek inge- steld op stand 5.

1. Druk op de Aan-/uittoets. De afwasma-

chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, totdat de lampjes van de functietoetsen A, B en C beginnen te knipperen.

3. Druk op functietoets A, de lampjes van de

functietoetsen B en C gaan uit, terwijl het lampje van functietoets A blijft knipperen. Op het digitale display verschijnt het hui- dige niveau en er klinkt een reeks onder- broken geluidssignalen. Voorbeelden: display, 5 onderbroken geluidssig- nalen, pauze, enz... = niveau 5 display, 10 onderbroken geluidssig- nalen, pauze, enz... = niveau 10

4. Druk op functietoets A om het niveau te

wijzigen. Elke keer dat deze toets wordt ingedrukt, wordt het niveau gewijzigd. (Zie de tabel voor de selectie van het nieu- we niveau). Voorbeelden: Als het huidige niveau 5 is, wordt door toets A één keer in te druk- ken, niveau 6 geselecteerd. Als het huidige niveau 10 is, wordt door toets A één keer in te drukken, niveau 1 geselecteerd.

5. Schakel om de bewerking vast te leggen

de afwasmachine uit door op de Aan-/uit- toets te drukken. Het zoutcontrolelampje kan een paar uur blijven branden nadat het zout is bijgevuld. Als u gebruik maakt van zout dat minder snel op- lost, kan dit nog langer duren. De werking van het apparaat wordt niet beïnvloed. Gebruik van glansspoelmiddel Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines. Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachi- nereinigingsmiddel, vloeibaar afwasmid- del). Dit zou het apparaat beschadigen. Glansmiddel zorgt ervoor dat het ser- viesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt. Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

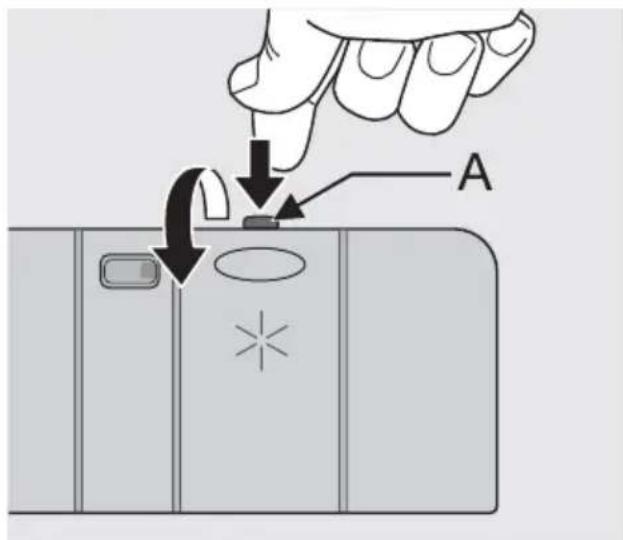

1. Open het reservoir door op de ontgren-

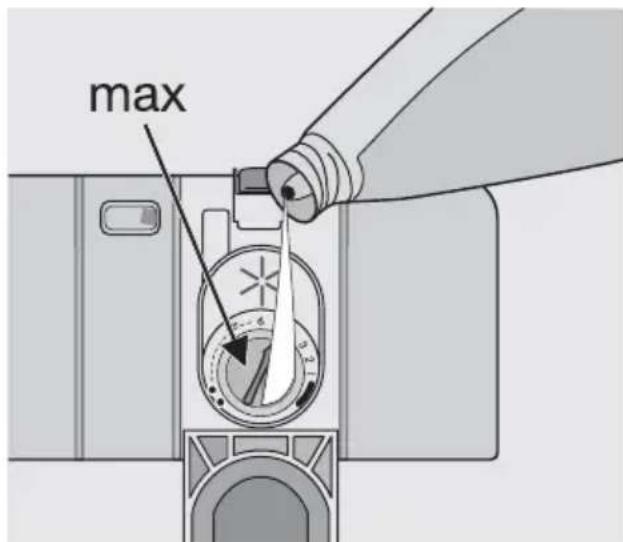

delknop (A) te drukken. electrolux 72. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max". Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

3. Zorg ervoor dat het deksel na het vullen

goed wordt gesloten. Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen. Stel de dosering van het glansmiddel in over- eenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-stan- denschakelaar (stand 1 minimumdosering, stand 6 maximumdosering). De dosering wordt in de fabriek ingesteld op stand 4. Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven. Verlaag de dosering als er kleverige witach- tige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen. Dagelijks gebruik

• Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.

• Plaats bestek en serviesgoed in de afwas- machine.

• Afwasmiddel doseren.

• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.

• Start het afwasprogramma. Handige aanwijzingen en tips Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine plaatst, dient u: – alle voedselresten en rommel te verwij- deren. – Laat aangebakken etensresten in pan- nen eerst inweken 8 electrolux• Let bij het plaatsen van serviesgoed en be- stek op de volgende punten: – Borden en bestek mogen de draaibe- weging van de sproeiarmen niet belem- meren. – Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lo- pen. – Borden en bestek mogen niet in elkaar liggen of elkaar bedekken. – Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet ra- ken. – Leg kleine voorwerpen in de bestek- mand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.

• Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen. Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of pa- relmoeren handgrepen.

• voorwerpen van kunststof die niet hittebesten- dig zijn.

• ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.

• gelijmd bestek of gelijmde borden.

• tinnen of koperen voorwerpen.

• glaswerk van loodkristal.

• gemakkelijk roestende stalen voorwerpen.

• voorwerpen gemaakt van synthetische vezels.

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek wordt geken- merkt als afwasmachinebestendig.

• Geglazuurde dessins kunnen vervagen als ze vaak in de afwasmachine gewassen worden.

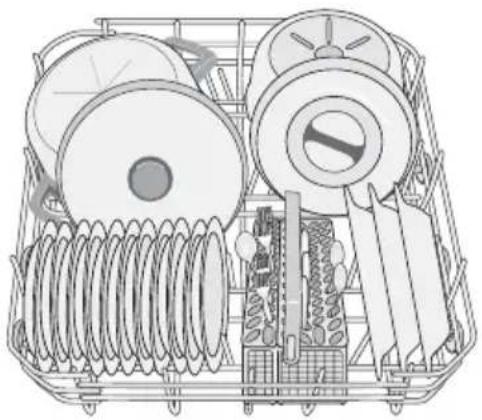

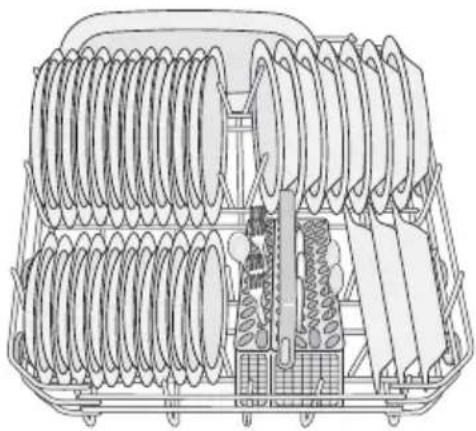

• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd, veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddellijk van zilver, als dit niet meteen na gebruik wordt afgewassen. De vaatwasser inruimen Het onderrek Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels moeten langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kun- nen draaien. U kunt de rijen met punten in het onderrek gemakkelijk laten zakken om ruimte te ma- ken voor potten, pannen en schalen. electrolux 9De bestekmand Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen. Plaats vorken en lepels in de uitneembare bestekmand met de handgrepen naar bene- den en messen met de handgrepen naar bo- ven gericht. Als de handgrepen onder de bestekmand uitsteken en de onderste sproeiarm in zijn beweging belemmeren, dient het bestek met de handgrepen omhoog te worden ge- plaatst. Meng lepels met ander bestek om te voor- komen dat zij aan elkaar kleven. Om het vullen van de bestekmand te verge- makkelijken, het handvat van de bestek- mand omlaag duwen. Voor de beste resultaten adviseren wij u ge- bruik te maken van het bestekrooster. Als de omvang en de afmetingen van het be- stek gebruik van de roosters in de weg staan, kunnen deze gemakkelijk worden wegge- klapt. De bestekmand bestaat uit twee delen die kunnen worden gescheiden voor meer flexi- biliteit bij het laden van het serviesgoed. Schuif om de twee delen te scheiden, beide delen horizontaal in tegengestelde richting en trek ze uit elkaar. 10 electroluxGa voor het koppelen van beide delen in om- gekeerde volgorde te werk. Bovenrek Het bovenrek is geschikt voor schotels, kom- men, kopjes, glazen, potten en deksels. Plaats voorwerpen zo op en onder de kop- jesrekken dat het water alle oppervlakken kan bereiken. Glazen met een lange voet kunnen onder- steboven in de kopjesrekken worden ge- plaatst. Voor hogere voorwerpen kunnen de kopjes- rekken worden opgeklapt. Voor glazen met een lange voet (al naar ge- lang grootte en afmeting), kan de glazenhou- der in de linker- of rechterpositie worden ge- plaatst. Controleer alvorens de deur te sluiten dat de sproeiarmen vrij kunnen rond- draaien. De hoogte van het bovenrek aanpassen Als er zeer grote borden moeten worden af- gewassen, kunt u deze in het onderrek plaat- sen nadat u het bovenrek in zijn hoogste po- sitie hebt geplaatst. Maximale hoogte van borden in het onder- rek Met bovenrek in hoog- ste stand 31 cm Met bovenrek in laag- ste stand 27 cm Ga als volgt te werk om het bovenrek in zijn hoogste stand te zetten:

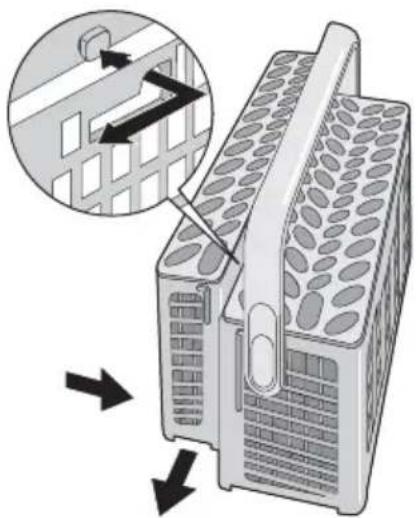

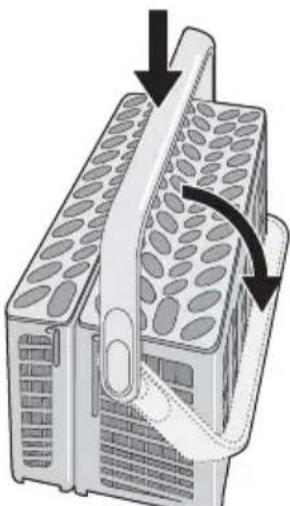

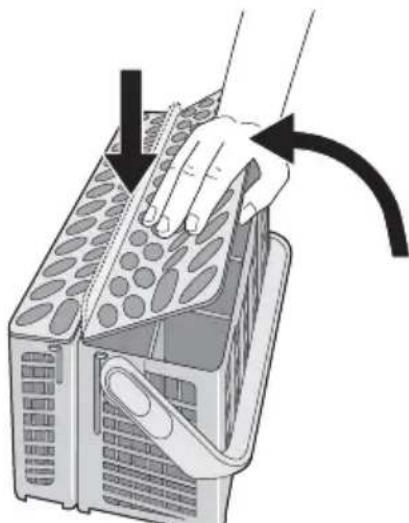

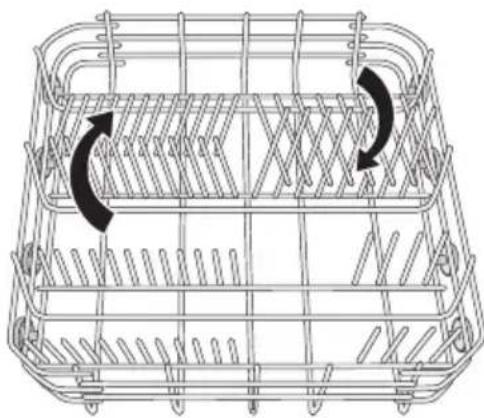

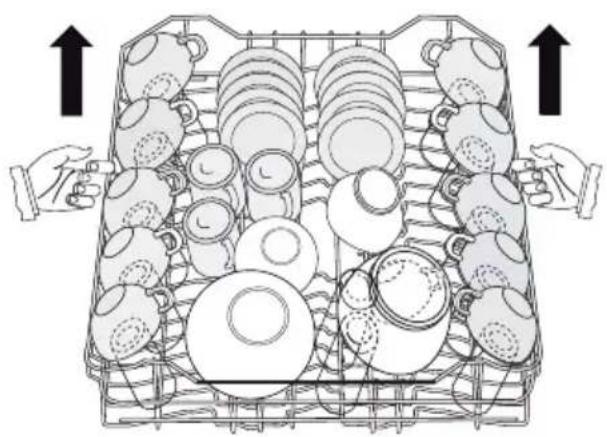

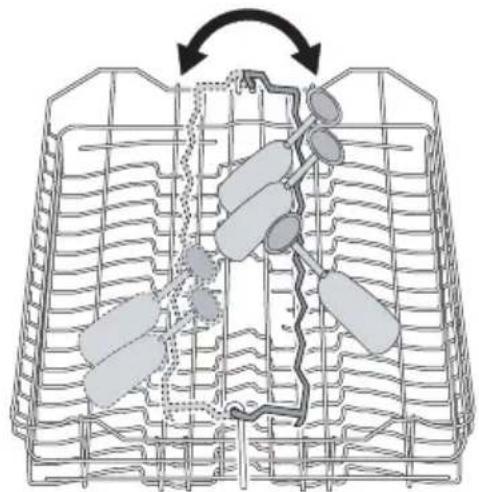

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op totdat het

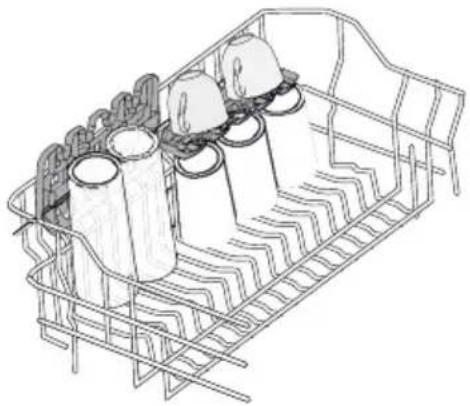

mechanisme vastklikt en het rek stabiel is. electrolux 11Ga als volgt te werk om het rek in zijn oorspronkelijke stand te laten zakken:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op en laat het

mechanisme langzaam terug naar bene- den zakken, terwijl u het blijft vasthouden. Zet het rek nooit aan een enkele kant naar boven of beneden Als het rek zich in zijn bovenste stand bevindt, kunnen er geen kopjes in de kopjesrekken geplaatst worden. Sluit na het vullen van het apparaat altijd de deur, want een open deur kan gevaarlijk zijn. Gebruik van vaatwasmiddelen Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in af- wasmachines. Neem de aanbevelingen van de fabri- kant voor dosering en bewaren op de verpakking van het afwasmiddel in acht. Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging. Afwasmiddel doseren

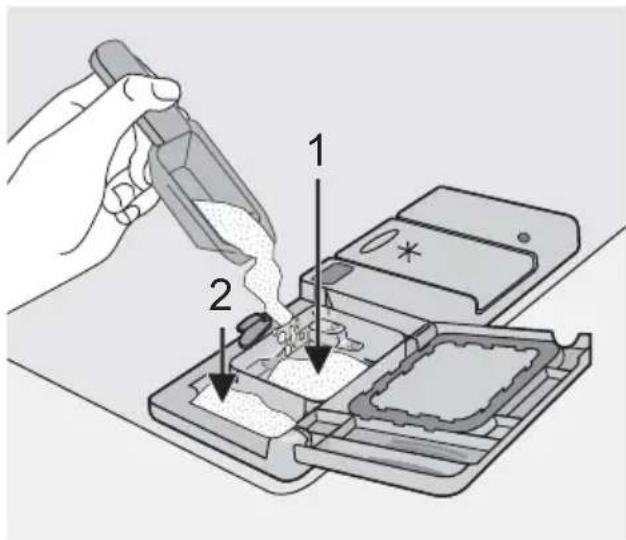

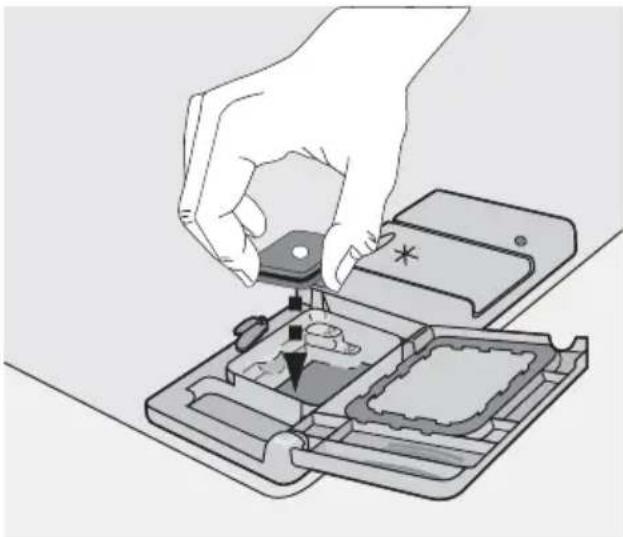

2. Vul het afwasmiddelbakje (1) met afwas-

middel. De markering geeft de doseerni- veaus aan: 20 = ca. 20 g afwasmiddel 30 = ca. 30 g afwasmiddel.

3. Alle programma's met voorwas hebben

een extra dosering afwasmiddel nodig (5/10 g) dat in het afwasmiddelbakje voor de voorwas (2) moet worden gedaan. Deze dosering wordt gebruikt tijdens de voorwasfase. Bij gebruik van afwasmiddeltabletten; plaats het tablet in vak (1)

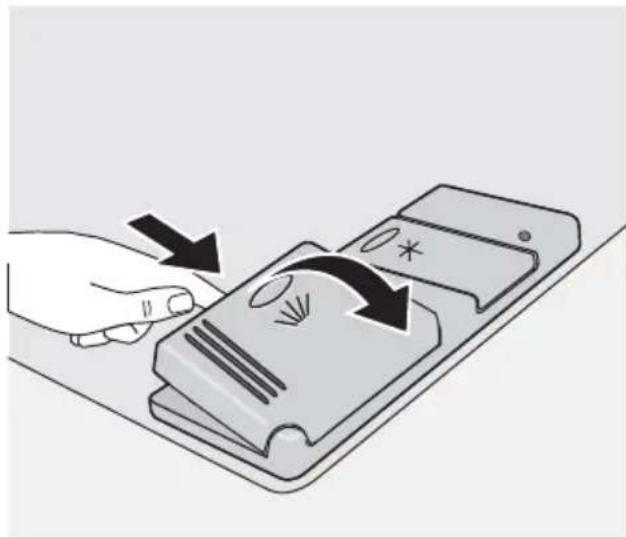

4. Sluit het deksel en druk totdat het op zijn

plaats klikt. 12 electroluxAfwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde af- wasmiddeltabletten tijdens korte pro- gramma's niet hun volledige reinigings- werking. Kies daarom bij het gebruik van afwasmiddeltabletten lange program- ma's, om ervoor te zorgen dat tabletres- ten volledig worden verwijderd. De Multitabfunctie Dit apparaat is uitgerust met de "Multitab- functie", hiermee is het gebruik mogelijk van "Multitab" combitabletten. Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kun- nen zij verschillende andere middelen bevat- ten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...). Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant. Als deze functie is geselecteerd blijft hij ook actief gedurende de volgende afwaspro- gramma's. Met de selectie van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbetreffende reservoirs automatisch stop- gezet en ook de controlelampjes voor zout en glansmiddel worden gedeactiveerd. Bij gebruik van de "Multitab functie" kan de duur van de cyclus veranderen. Als dit het geval is wordt de looptijd van het programma automatisch bijgewerkt op het digitale dis- play. Schakel de ''Multitab-functie'' voor het begin van een afwasprogramma in of uit. Als het programma loopt kan de "Multi- tab-functie" NIET meer worden gewij- zigd. Als u de "Multitab-functie" wilt uit- schakelen, moet u eerst het ingestelde programma annuleren en vervolgens de "Multitab-functie". In dat geval moet u opnieuw een programma (inclusief ge- wenste opties) instellen. In-/uitschakeling van de Multitab- functie Houd de twee Multitab-toetsen (functietoet- sen D en E) gelijktijdig ingedrukt, tot het Mul- titab-indicatielampje gaat branden. Dit bete- kent dat de functie actief is. Om de functie uit te schakelen dient u op- nieuw deze twee toetsen in te drukken tot het desbetreffende controlelampje van het sym- bool van de "Multitab-functie" uitgaat. Als u niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vul-

len met glansmiddel.

2. de glansmiddeldosering te activeren.

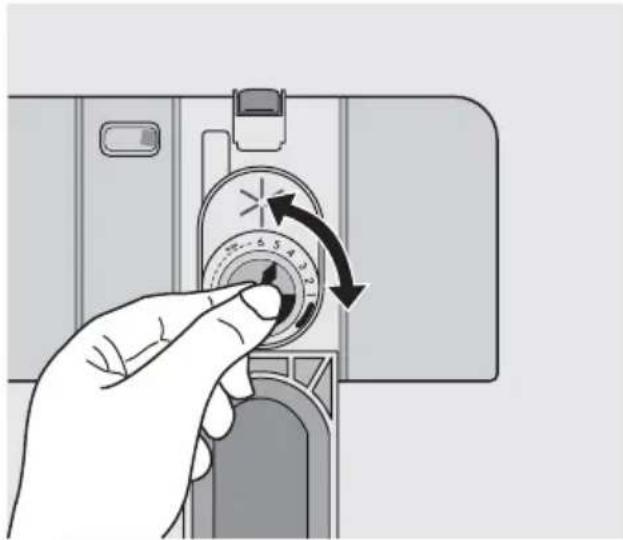

3. de dosering van het glansmiddel in te

• De glansmiddeldosering kan alleen worden in- of uitgeschakeld als de "Multitab-functie" actief is. Activering/deactivering van de glansmiddeldosering

1. Druk op de aan-/uit-toets. De afwasma-

chine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, totdat de lampjes van de functietoetsen A, B en C beginnen te knipperen.

3. Druk op functietoets B, de lampjes van de

functietoetsen A en C gaan uit, terwijl het lampje van functietoets B blijft knipperen. Het display geeft de huidige instelling aan. Glansmiddeldosering gedeacti- veerd Glansmiddeldosering geactiveerd

4. Druk nogmaals op toets B om de instel-

ling te wijzigen, het digitale display geeft de nieuwe instelling aan.

5. Schakel om de bewerking vast te leggen

de afwasmachine uit door op de aan-/uit- toets te drukken. electrolux 13Als u besluit weer over te gaan op het gebruik van de standaardafwas- middelen adviseren wij u:

1. De Multitab-functie uitschakelen.

2. het zoutreservoir en het glansmid-

deldoseerbakje opnieuw te vullen.

3. Stel de waterhardheid in op de hoog-

ste stand en laat 1 normaal afwas- programma, zonder serviesgoed, draaien.

4. de waterhardheid in te stellen in

overeenstemming met de hardheid van het water in uw omgeving.

5. De glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd

1. Controleer of de rekken juist zijn geladen

en of de sproeiarmen vrij kunnen draaien.

2. Controleer of de waterkraan is geopend.

3. Druk op de aan-/uit-toets. De afwasma-

chine moet in de instelmodus staan.

4. Druk op de toets die correspondeert met

het gewenste programma (zie tabel "af- wasprogramma's"). Sluit de deur van de afwasmachine, het programma start automatisch. Het programma instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma

toets uitgestelde start in, tot in het display knipperend het gewenste aantal uren voor het startuitstel verschijnt. – Het controlelampje uitgestelde start gaat branden.

2. Sluit de deur van de afwasmachine, het

aftellen start automatisch.

3. Het aftellen vindt plaats in stappen van 1

4. Het openen van de deur onderbreekt het

aftelproces. Sluit de deur van de afwas- machine, het programma gaat verder vanaf het punt waar het werd onderbro- ken.

5. Als de uitgestelde start is verstreken, start

het programma automatisch. – Het controlelampje van de uitgestelde start gaat uit. Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig. Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het pro- gramma gaat verder waar het was onder- broken. Een afwasprogramma of een lopende uitgestelde start annuleren

• Houdt tegelijkertijd de beide functietoet- sen B en C ingedrukt, totdat alle lampjes van de programmatoetsen branden.

• Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogram- ma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.

• Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er af- wasmiddel in het doseerbakje zit. Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaal laat u weten dat het programma is afgelopen.

1. Open de deur van de afwasmachine. Op

het digitale display verschijnt een nul.

2. Schakel de afwasmachine uit.

3. Laat de deur van de afwasmachine een

paar minuten op een kier staan voordat u het serviesgoed uit de machine haalt; dit zal dan al enigszins zijn afgekoeld en ook beter zijn gedroogd. Stand-bymodus Als u het apparaat na afloop van het afwas- programma niet uitschakelt, wordt het appa- raat automatisch in de stand-bymodus ge- 14 electroluxzet. De stand-bymodus vermindert het ener- gieverbruik. Drie minuten na afloop van het programma gaan alle indicatielampjes uit en op het digi- tale display verschijnt een horizontale streep. Druk op een van de toetsen (niet op de aan-/ uittoets), om terug te keren naar de einde- programmamodus. De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruimen.

• Ruim eerst het onderrek en dan het bo- venrek uit; hiermee voorkomt u dat er wa- ter van het bovenrek op het serviesgoed in het onderrek druppelt.

• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed. Als het afwasprogramma is afgelo- pen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien. Wasprogramma's Afwasprogramma's Programma Mate van vervuiling Soort serviesgoed Beschrijving programma Sterk vervuild Serviesgoed, bestek, potten en pannen Voorwas Hoofdwas tot 70°C 2 tussentijdse spoelgangen Laatste spoelgang Drogen

Alles Serviesgoed, bestek, potten en pannen Voorwas Hoofdwas tot 45 °C of 70 °C 1 of 2 tussentijdse spoelgan- gen Laatste spoelgang Drogen

Normaal of licht ver- vuild Serviesgoed en be- stek Hoofdwas tot 60°C Laatste spoelgang

Normaal vervuild Serviesgoed en be- stek Voorwas Hoofdwas tot 50°C 1 tussentijdse spoelgang Laatste spoelgang Drogen Alles Gedeeltelijke lading (later op de dag ver- der te vullen). 1 koude spoelgang (om te voorkomen dat voedselres- ten kunnen aankoeken). Voor dit programma hoeft geen afwasmiddel gebruikt te worden.

1) Tijdens het afwasprogramma Auto wordt de hoeveelheid vuil op het serviesgoed bepaald door de

troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45 °C en 70 °C.

2) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse

programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.

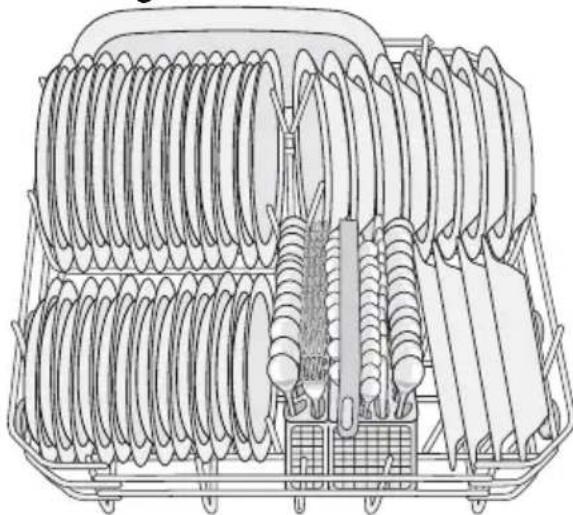

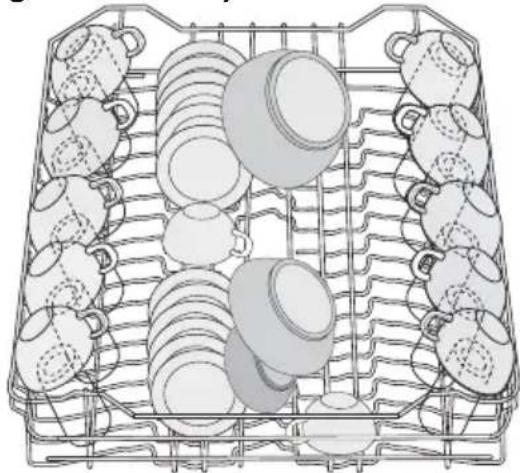

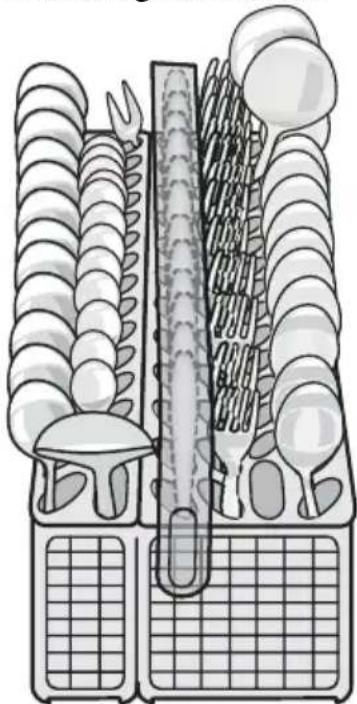

3) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

electrolux 15Verbruikswaarden Programma Duur (in minuten)

1) De duur van het programma is te zien op het display.

De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed. Onderhoud en reiniging De filters reinigen De filters moeten van tijd tot tijd worden ge- controleerd en gereinigd. Vuile filters beïn- vloeden het afwasresultaat negatief. Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de

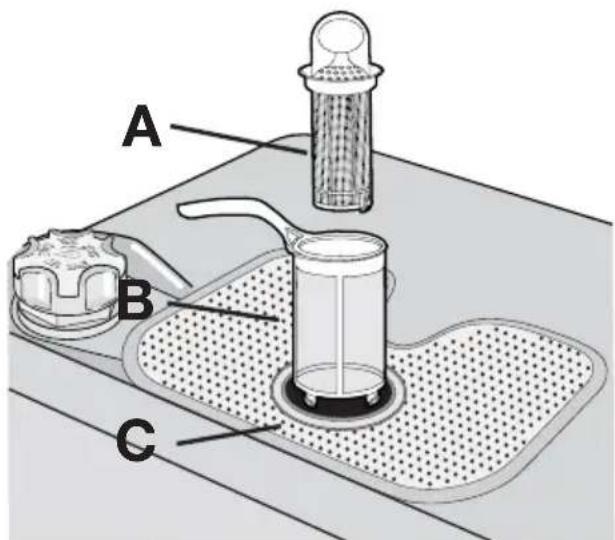

2. Het filtersysteem van de afwasmachine

bestaat uit een grof filter (A), een microfil- ter (B) en een plat filter (C).

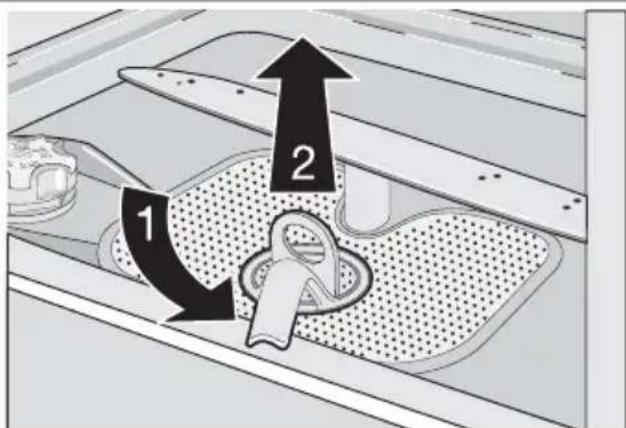

3. Ontgrendel het filtersysteem met behulp

van de hendel op het microfilter. Draai de greep ongeveer een kwartslag naar links en verwijder het filtersysteem

4. Pak het grof filter (A) beet bij de greep en

verwijder het microfilter (B).

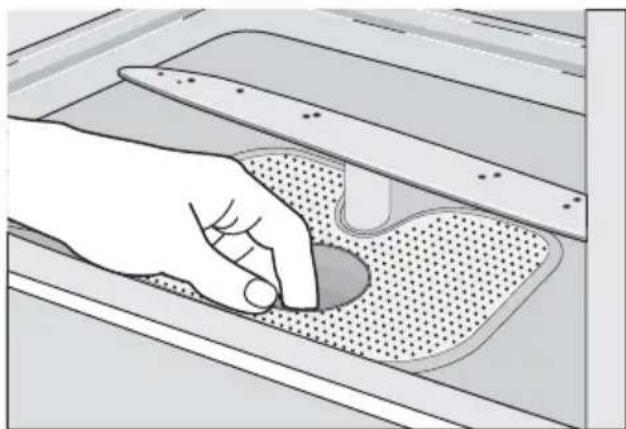

6. Verwijder het platte filter (C) uit de bodem

van het wascompartiment en maak beide kanten grondig schoon.

7. Plaats het platte filter (C) terug in de bo-

dem van het wascompartiment en verze- ker u ervan dat hij perfect past.

8. Plaats het grof filter (A) in het microfilter

(B) en druk ze tegen elkaar. 16 electrolux9. Breng de filtercombinatie terug op zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Zorg er tijdens dit proces voor dat het platte filter (C) niet boven de bodem van het wascomparti- ment uitsteekt. Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terug- plaatsing en bevestiging van de fil- ters heeft slechtere afwasresultaten tot gevolg en kan leiden tot schade aan het apparaat. Probeer NOOIT de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker. Buitenkant Reinig de buitenoppervlakken van de machi- ne en het bedieningspaneel met een vochti- ge zachte doek. Gebruik - indien nodig - al- leen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.). De binnenkant van de machine reinigen Zorg ervoor dat de afdichtingsrubbers rond- om de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd. Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild ser- viesgoed te draaien met afwasmiddel, maar zonder serviesgoed. Als de afwasmachine langere tijd niet wordt gebruikt Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken

en de kraan dicht te draaien.

2. de deur op een kier te zetten om de vor-

ming van onaangename geurtjes te voor- komen.

3. het inwendige van de machine leeg en

schoon te houden. Voorzorgsmaatregelen bij vorst Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen. De machine verplaatsen Als u de machine moet verplaatsen (bij ver- huizing, enz.):

1. trek de stekker uit het stopcontact.

2. draai de waterkraan dicht.

3. verwijder de watertoevoer- en -afvoers-

4. trek de machine samen met de slangen

naar voren. Vermijd kantelen van de machine tijdens het vervoer. Problemen oplossen De afwasmachine start niet of stopt als hij bezig is. Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onop- lettendheid en kunnen zonder de inschake- ling van een monteur worden opgelost met behulp van de in de tabel hieronder beschre- ven aanwijzingen. Zet de afwasmachine uit en open de deur. Voer de volgende voorgestelde corrigerende handelingen uit. electrolux 17Storingscodes en storing Mogelijke oorzaak en oplossing

• Voortdurend knipperen van het controlelampje programma bezig

• onderbroken geluidssignaal

verschijnt in het display De afwasmachine wordt niet gevuld met wa- ter

• De waterkraan is verstopt of aangezet met kalk- aanslag. Maak de waterkraan schoon.

• De waterkraan is dicht. Draai de waterkraan open.

• Het filter (indien aanwezig) in de schroeffitting van de slang bij de waterinlaatklep is verstopt. Maak het filter schoon.

• De watertoevoerslang is niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de wateraan- voerslang.

• Voortdurend knipperen van het controlelampje programma bezig

• onderbroken geluidssignaal

verschijnt in het display Het afwaswater wordt niet afgevoerd

• De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer.

• De waterafvoerslang is niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de waterafvoers- lang.

• Voortdurend knipperen van het controlelampje programma bezig

• onderbroken geluidssignaal

verschijnt in het display Anti-overstromingsinrichting is geactiveerd

• Draai de waterkraan dicht en neem contact op met onze service-afdeling. Storing Mogelijke oorzaak en oplossing Het programma begint niet • De deur van de afwasmachine is niet goed ge- sloten. Sluit de deur.

• De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact

• De zekering in de meterkast is doorgebrand. Vervang de zekering.

• Uitgestelde start is ingesteld. Annuleer de uitgestelde start als het servies- goed direct moet worden afgewassen. Als u deze controles hebt uitgevoerd, dient u het apparaat in te schakelen en de deur te sluiten. Het programma gaat verder op het punt waar het was onderbroken. Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met onze service-afdeling. Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook con- tact op te nemen met onze service-afdeling. Houd als u contact opneemt met onze ser- vice-afdeling de volgende gegevens bij de hand: model (Mod.), productnummer (PNC) en serienummer (S.N.). Deze informatie is te vinden op het typepla- tje aan de zijkant van de deur van de afwas- machine. Wij adviseren u deze nummers hier te note- ren zodat u ze altijd bij de hand hebt: Model. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Productnum- mer : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Serienum- mer. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 electroluxHet afwasresultaat is niet bevredigend De borden zijn niet schoon

• Het verkeerde afwasprogramma is geselecteerd.

• Het serviesgoed is zo geplaatst dat het water niet alle delen van een op- pervlak kan bereiken. De rekken moeten niet te vol worden geladen.

• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaat- sing van het serviesgoed.

• De filters in de bodem van het afwascompartiment zijn vuil of onjuist ge- plaatst.

• Er is te weinig of geen afwasmiddel gebruikt.

• Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuiste niveau ingesteld.

• De afvoerslang is niet correct aangesloten.

• Het deksel van het zoutreservoir is niet goed gesloten. Het serviesgoed is nat en dof

• Er is geen glansmiddel gebruikt.

• Het glansmiddeldoseerbakje is leeg. De glazen en bor- den vertonen stre- pen, melkachtige vlekken of een blauwzweem

• Verlaag de dosering van het glansmiddel. Opgedroogde wa- terdruppels op gla- zen en borden

• Verhoog de dosering van het glansmiddel.

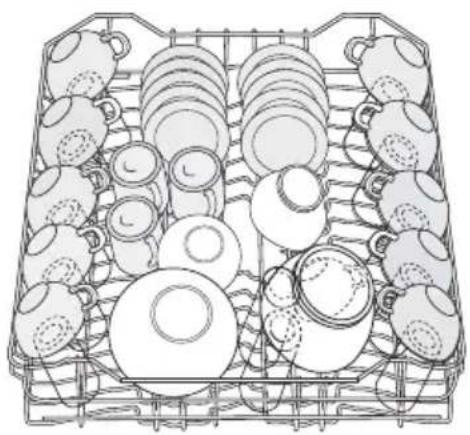

• Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consu- mentenlijn van de afwasmiddellenfabrikant. Als het probleem na al deze controles aan- houdt, neem dan contact op met onze ser- vice-afdeling. Technische gegevens Afmetingen Breedte cm 59,6 Hoogte cm 81,8 - 89,8 Diepte cm 55 Elektrische aansluiting - Voltage - Totale vermogen - Zekering Informatie over de elektrische aansluiting is te vinden op het type- plaatje aan de binnenrand van de deur van de afwasmachine. Leidingwaterdruk Minimaal 0,05 MPa (0,5 bar) Maximaal 0,8 MPa (8 bar) Capaciteit Couverts 12 Aanwijzingen voor testinstituten Het testen in overeenstemming met EN 60704 moet uitgevoerd worden met een volledig geladen apparaat en met gebruik van het testprogramma (zie "Verbruikswaar- den"). Het testen in overeenstemming met EN 50242 moet worden uitgevoerd nadat het zoutreservoir en het glansmiddeldoseerbakje gevuld zijn met respectievelijk zout en glans- middel en met gebruik van het testprogram- ma (zie "Verbruikswaarden"). Volledige belading: 12 standaardcouverts Hoeveelheid benodigd afwasmiddel: 5 g + 25 g (type B) Instelling glansmiddel stand 4 (type III) electrolux 19Plaatsing bovenrek (verwijder de glazenhouder) Plaatsing onderrek Plaatsing bestekrek Montage Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur. Verwijder alle verpakkingsmaterialen alvo- rens de machine te plaatsen. Plaats de machine indien mogelijk naast een waterkraan en een afvoer. Deze afwasmachine is ontworpen voor in- stallatie onder een keukenblad of werkop- pervlak. Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de af- wasmachine en plaatsing van het meubelpa- neel. Er zijn geen verdere openingen voor de ont- luchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten. De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte. Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken. Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn ge- knikt of worden platgedrukt. Bevestigen aan de aangrenzende keukenmeubelen De afwasmachine moet beveiligd worden te- gen kantelen. Zorg er daarom voor dat het aanrecht waar- onder de machine geplaatst wordt, stevig 20 electroluxbevestigd is aan een vaste structuur (aan- grenzende keukenunits, kasten, muur). Waterpas zetten Een machine die goed waterpas staat is es- sentieel voor een goede sluiting en afdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behui- zing . Als de deur niet goed sluit, draai dan de stel- voetjes in of uit totdat de machine perfect waterpas staat. Aansluiting aan de waterleiding Aansluiting watertoevoerslang Dit apparaat kan worden aangesloten aan een heet (max. 60°) of koud water kraan. Als de aansluiting is gemaakt op een heet- waterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alternatieve energiebronnen aan die milieu- vriendelijker zijn zoals bijv. zonne- en fotovol- taïsche panelen en eolische panelen). Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snel- koppeling zoals de Press-block. De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwater- druk in uw omgeving. De watertoevoerslang mag tijdens het aan- sluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten. Het apparaat is voorzien van een vul- en af- voerslang die afhankelijk van de installatie door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid. De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen. Als het apparaat is aangesloten aan nieuwe leidingen of leidingen die lange tijd niet ge- bruikt zijn, moet u er een tijdje water door la- ten lopen voordat u de waterslang bevestigt. Gebruik GEEN aansluitslangen die eer- der voor een oude machine zijn gebruikt. Dit apparaat is uitgerust met veiligheids- voorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van toepassing zijnde re- gelgeving voor loodgieterswerk. Waterafvoeraansluiting Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

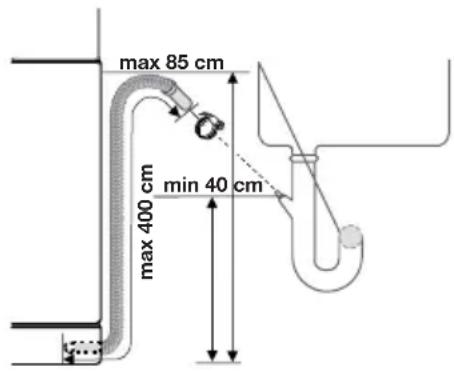

1. Aan de gootsteenafvoer, met bevestiging

tegen de onderkant van het werkopper- vlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.

2. Aan een standpijp voorzien van een ven-

tilatieopening, minimale binnendiameter 4 cm. max 85 cm min 40 cm max 400 cm De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de af- voer van water kan vertragen of in de weg staan. De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aange- zien het water dan weer in de machine terug kan lopen. Als u voor de afvoerslang een verlengstuk gebruikt, mag de binnendiameter hiervan niet kleiner zijn dan de diameter van de mee- geleverde slang. Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang. Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd wor- den. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedsel- electrolux 21deeltjes verzamelen die de afvoerslang van de afwasmachine kunnen verstoppen Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geïntegreerde terug- slagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslag- klep te verwijderen. Om te voorkomen dat er lekkage op- treedt na de installatie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten. Aansluiting aan het elektriciteitsnet Waarschuwing! Het apparaat moet volgens de veiligheidsvoorschriften worden geaard. Alvorens het apparaat in gebruik te nemen dient u zich ervan te verze- keren dat de nominale spanning en het spanningstype op het typepla- tje in overeenstemming zijn met de netspanning waarop de machine aangesloten gaat worden. Ook de waarde van de zekering is te vinden op het typeplaatje Steek de stekker altijd in een correct geïnstalleerd schokbestendig stop- contact. Gebruik geen meervoudige stek- kers, verloopstekkers en verlengka- bels. Hierdoor kan brandgevaar door oververhitting ontstaan. Laat indien nodig de wandcontact- doos van de huisinstallatie verplaat- sen. Neem contact op met onze ser- vice-afdeling als het aansluitsnoer moet worden vervangen. De stekker moet na de installatie van het apparaat toegankelijk zijn. Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf. De fabrikant kan niet aansprakelijk gesteld worden als boven genoem- de veiligheidsmaatregelen niet in acht worden genomen. Milieubescherming Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. Verpakkingsmateriaal De verpakkingsmaterialen zijn milieuvriende- lijk en kunnen worden gerecycled. De kunst- stofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaat- selijke afvaldienst. 22 electroluxWaarschuwing! Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.

• snijd het aansluitsnoer met de stekker af en gooi het weg.
