ESL66022 - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 13 couverts, classe énergétique A++
Dimensions	Hauteur : 81.8 cm, Largeur : 59.6 cm, Profondeur : 55 cm
Consommation d'eau	9.9 L par cycle
Programmes de lavage	6 programmes, dont Eco, Auto, Intensif, Rapide, Prélavage
Niveau sonore	44 dB
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé pour le bras d'aspersion
Sécurité	Système de sécurité AquaStop, protection contre les débordements
Informations générales	Garantie 2 ans, compatible avec les tablettes de lavage 3 en 1

FOIRE AUX QUESTIONS - ESL66022 ELECTROLUX

Pourquoi mon lave-vaisselle ELECTROLUX ESL66022 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que l'alimentation fonctionne. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de vidange avec mon lave-vaisselle ?

Vérifiez que le filtre et le tuyau de vidange ne sont pas obstrués. Assurez-vous également que le niveau d'eau n'est pas trop élevé.

Pourquoi mon lave-vaisselle ne nettoie-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas bloqués et que vous utilisez le bon programme de lavage. Vérifiez également que le produit de lavage est approprié et en quantité suffisante.

Comment puis-je réduire le bruit de mon lave-vaisselle ?

Assurez-vous que le lave-vaisselle est installé sur une surface stable. Vérifiez également que les couverts ne s'entrechoquent pas et que les bras gicleurs ne touchent pas les ustensiles.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique que vous pouvez résoudre ou nécessiter un service technique.

Comment puis-je nettoyer le filtre de mon lave-vaisselle ELECTROLUX ESL66022 ?

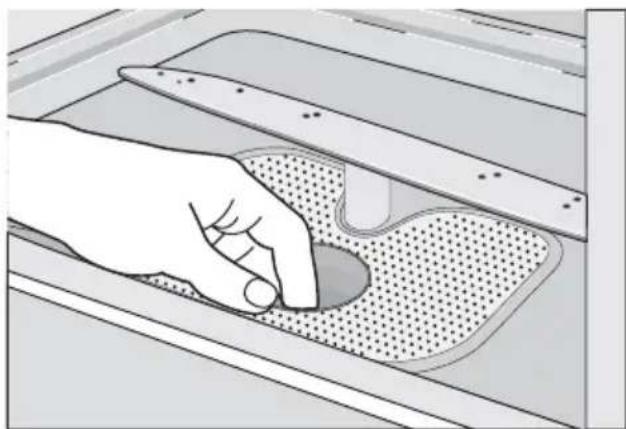

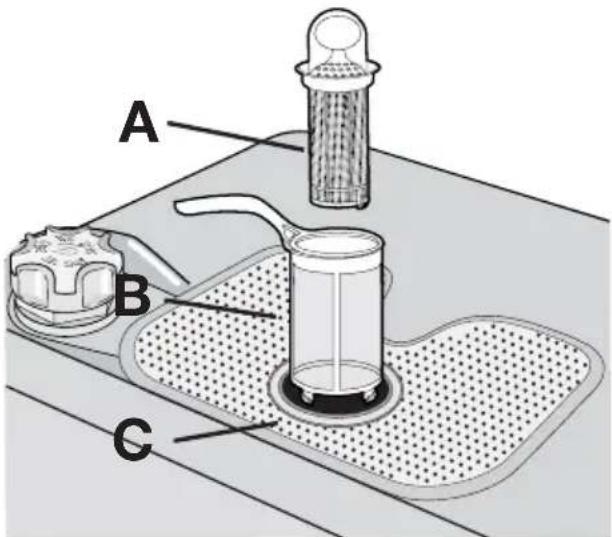

Retirez le filtre situé au fond de la cuve, rincez-le à l'eau chaude pour enlever les résidus et replacez-le correctement après le nettoyage.

Pourquoi y a-t-il des résidus de détergent sur la vaisselle après le lavage ?

Cela peut être dû à un chargement incorrect de la vaisselle ou à l'utilisation d'un détergent inapproprié. Assurez-vous de suivre les instructions du fabricant quant à la quantité de détergent à utiliser.

Mon lave-vaisselle ELECTROLUX ESL66022 sent mauvais, que faire ?

Vérifiez le filtre et le bras gicleur pour les résidus alimentaires. Vous pouvez également exécuter un cycle de nettoyage avec un produit de nettoyage pour lave-vaisselle.

Comment régler la dureté de l'eau dans mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau, ce qui peut nécessiter l'utilisation d'un sel régénérant.

Est-ce que je peux utiliser des produits de nettoyage non spécifiquement conçus pour les lave-vaisselle ?

Il est recommandé d'utiliser uniquement des produits de nettoyage spécialement conçus pour les lave-vaisselle pour éviter d'endommager l'appareil.

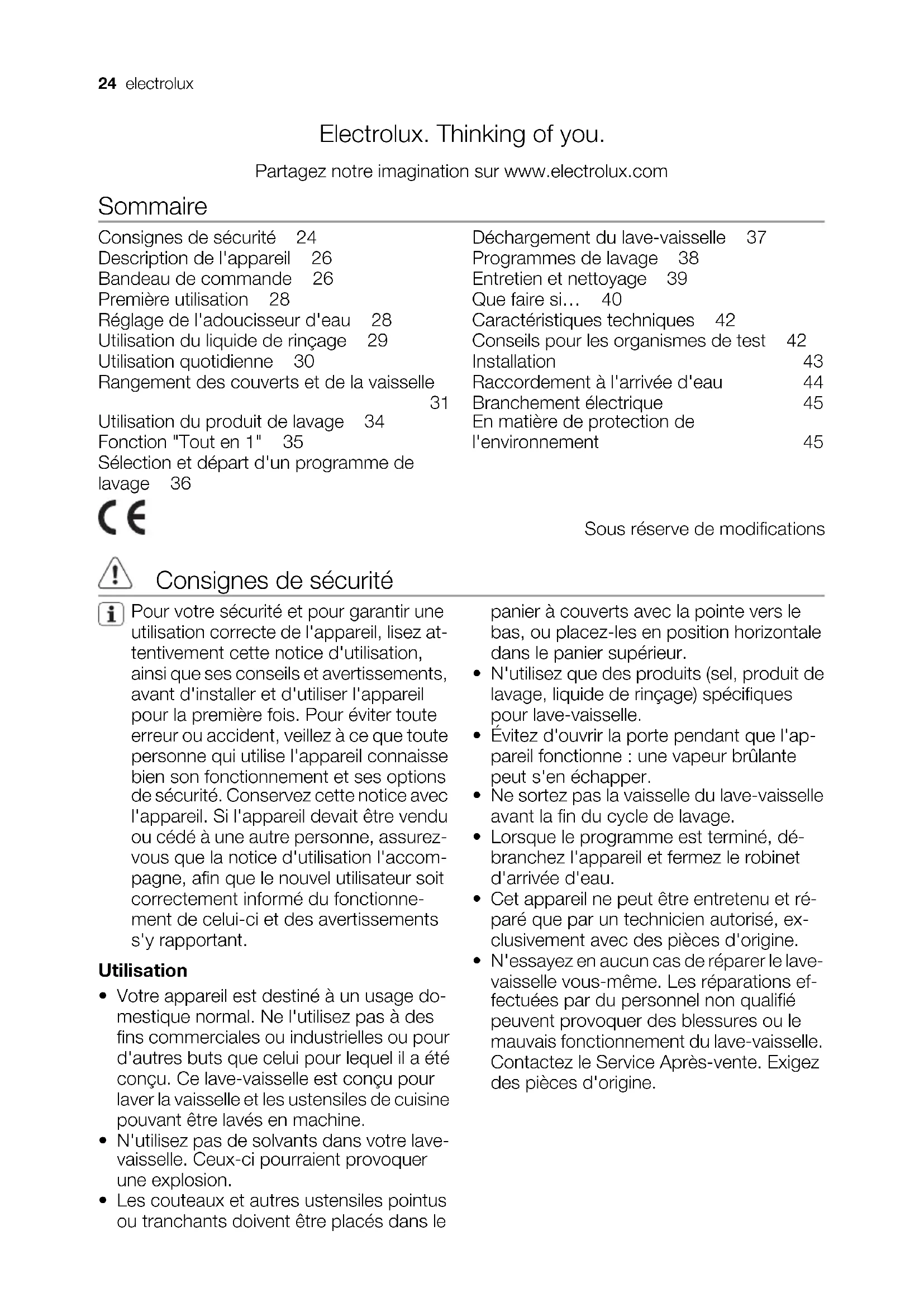

MODE D'EMPLOI ESL66022 ELECTROLUX

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 24

Description de l'appareil 26

Bandeau de commande 26

Premièreutilisation 28

Réglage de l'adoucisseur d'eau 28

Utilisation du liquide de rincege 29

Utilisation quotidienne 30

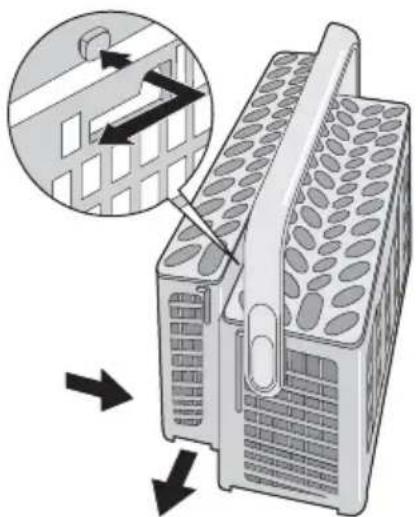

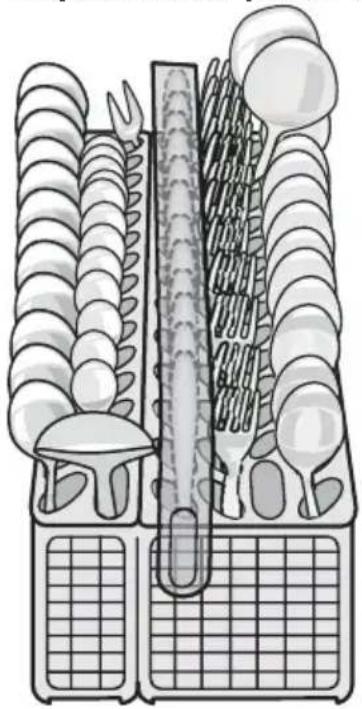

Rangement des couverts et de la vaisse

31

Utilisation du produit de lavage 34

Fonction "Tout en 1" 35

Sélection et département d'un programme de

lavage 36

Déchéancement du lave-vaisselle 37

Programmes de lavage 38

Entretien et nettoyage 39

Que faire si... 40

Caracteristiques techniques 42

Conseils pour les organismes de test 42

Installation 43

Raccordement à l'arrivée d'eau 44

Branchementélectrique 45

En matière de protection de

I'environment 45

Sous réserve de modifications

! Consignes de sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'instructor et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Utilisation

• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été lié concu. Ce lave-vaisselle est lié concu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre lavevaisselle. Ceux-ci pourraient provoquer une explosion.

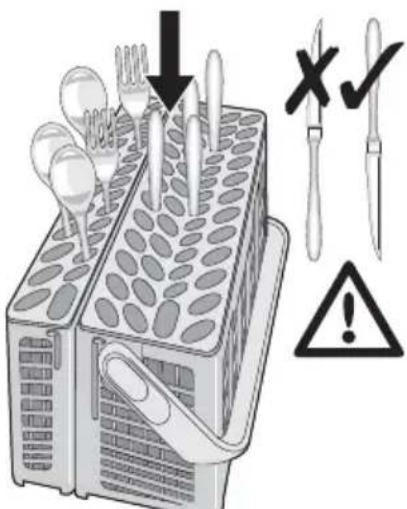

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le

panier à couverts avec la pointe vers le bas, ou placez-les en position horizontal de dans le panier supérieur.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet apparéil ne peut être entretenu et réparté que par un technicien autorisé, excludivement avec des pieces d'origine.
• N'essayez enaucun cas de réparer le lavevaisselle vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisse. Contactez le ServiceAprès-vente.Exigez des pieces d'origine.

Consignes de sécurité

• Les personnes (y compris les enfants) souffrant de capacités physiques, sensorielles ou mentalles réduites ou qui ne connaissent pas la machine, ne doivent pas utiliser l'appareil. Elles doivent être supervises ou guidées par la personne responsable de leur sécurité.
• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux! Respectez les instructions de sécurité du fabricant de produit de lavage pour lave-vaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produit de lavage peuvent subsister dans votre apparéil.
  Assurez-vous que la porte du lave-vaiselle est toujours correctement fermée lorsque vous n'êtes pas occupé à le replir ou le vider. Vous éviterez ainsi que celui qu'un ne trèbuche sur la porte ouverte et ne se blessé.
• Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre apparéil.

Sécurité des enfants

• Cet apparéil est conçu pour être utilisé par desadultes. Ne laïsez pas les enfants utilisier l' apparéil sans surveillance ou jouer avec celui-ci.
• Ne laissez pas les emballages à portée des enfants. Ils pourraient s'asphyxier.
• Conserve tous les produits de lavage dans un endroit sur, hors de portée des enfants.
• Éloignez les enfants àonne distance de l'appareil lorsque la port est ouverte.

Installation

• Vérifiez que le lave-vaisse n'a subi aucun dommage au cours du transport. Ne branchez jamais un apparéil endommagé. Si votre lave-vaisse est endommagé, adressez-vous à votre revendeur.
• Retirez tous les emballages avant utilisation.
• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un électricien et/ou un plombier qualifié.
• Pour des raisons de sécurité, il est interd it de modifier les specifications ou de tenter de modifier l'appareil de chaque façon que ce soit.
• N'utilisez jamais le lave-vaisselle si le cable électrique ou les tuyaux d'eau sont endommages; ou si le bandeau de commande, le plan de travail de l'appareil ou le socle sont endommages au point que l'intérieur de l'appareil en est accessible. Contactez votre Service ÀpRES-vente pour éviter tout danger.
• Les parois du lave-vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

Avertissement Avant de proceder aux branchements electriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphs spécifiques de cette notice.

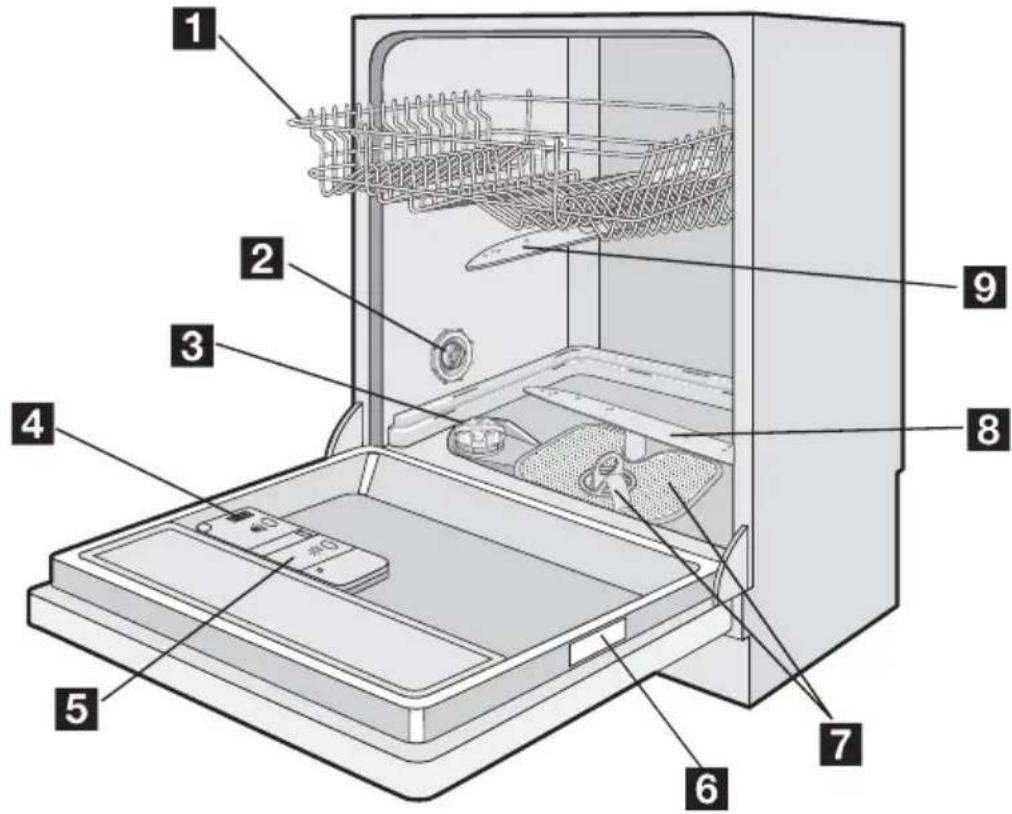

Description de l'appareil

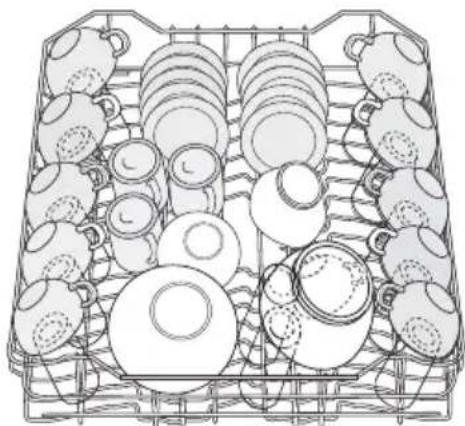

1 Panier supérieur
2 Sélecteur de durée de l'eau
3 Réservoir à sel
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage

6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

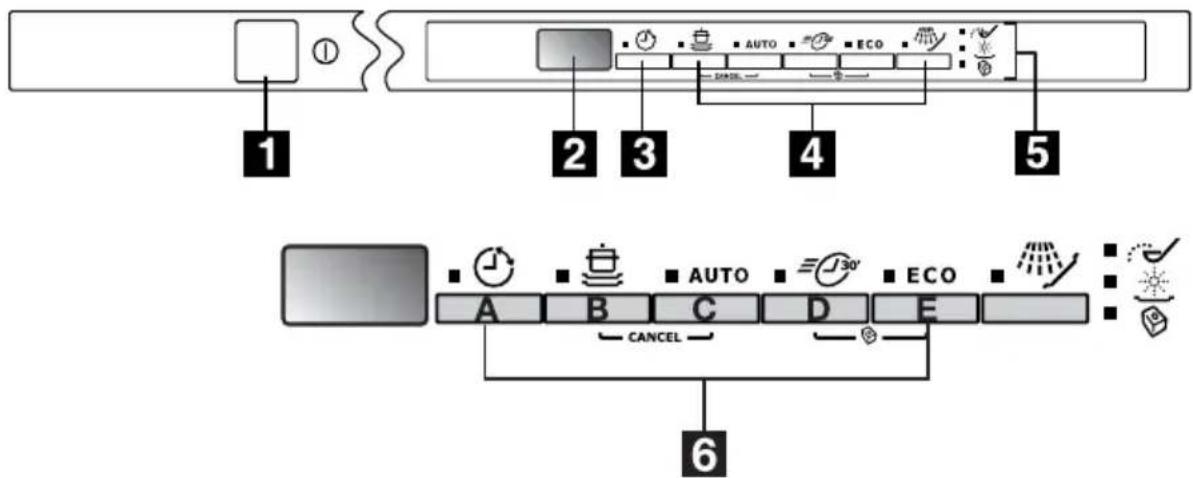

Bandeau de commande

1 Touche Marche/Arrêt
2 Affichage numérique
3 Touche Départ différé
4 Touches de seLECTION des programmes
5 Voyants
6 Touches de fonction

Voyants
Sel Il s'allume quand le réservoir à Sel est vide.
Produit rinceage Il s'allume quand le distributeur de liège est vide.	liquide de rinceage est vide.
"Tout en 1" Indique que la fonction "Tout en 1" est activée/désactivée (voir "Fonction Tout en 1").

Affichage numérique

L'affichage numérique indique :

• le niveau de durée sur lequel est régle l'adoucisseur d'eau,
• le temps restant (approximatif) avant la fin du programme,
• l'activation/la désactivation du distributeur de liquide de rincege (UNIQUEMENT si la fonction "Tout en 1" est activée),
• la fin du programme de lavage (affichage d'un zéro),
• le décompte du départ différé,
• les codes d'anomalie du lave-vaisselle,
• si les signaux sonores sont actifs/désactivés.

Touches de fonction

Ces touches seront aussi à régler les fonctions suivantes :

• le réglage du niveau de l'adoucisseur d'eau,
• l'annulation d'un programme en cours ou d'un départ différé,
• l'activation/la désactivation de la fonction "Tout en 1",
• l'activation/la désactivation du distributeur de liquide de rinçage si la fonction "Tout en 1" est activée,
• l'activation/la désactivation des signaux sonores.

Mode programmation

Appuyez sur la touche Marche/Arrêt ; si TOUS les voyants du programme sont allumés, l'appareil est en mode programmation.

Rappelez-vous que pour effectuer une opération quelconque, comme par exemple :

• selectionner un programme de lavage,
• régler le niveau de l'adoucisseur d'eau,
• activer/désactiver le distributeur de li-quide de rincege,
• activer/désactiver les signaux sonores,

I'appareil DOIT etre en mode programmation.

Appuyez sur la touche Marche/Arrêt; Si un voyant de programme est allumé, cela signifie que le dernier programme de lavage exécuté ou sélectionné est encore en mémoire. Dans un tel cas, pour restaurer le mode programmation, il sera nécessaire d'annuler le programme.

Pour annuler un programme sélectionné ou en cours

Appuyez simultanément sur les deux touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s'allument. Le programme est alors annulé et l'appareil se trouve en mode programmation.

Signaux sonores

Des signaux sonores ont ete programmés pour indiquer les operations que le lave-vaissele est en train d'executer :

• le réglage de l'adoucisseur d'eau,
  -la fin du programme de lavage,

• le déclenchement d'une alarme en cas d'anomalie de fonctionnement de l'appareil.
  i Reglage d'usine: signaux sonores actives Il vous est possible de désactiver les signaux sonores.

Désactivation/activation des signaux sonores

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se couver en mode programmation.
2. Appuyez simultanément sur les touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois:

Assurez-vous que les raccordements electrolytes et hydrauliques sont conformes aux instructions d'installation
- Retirez tous les emballages présents à l'intérieur de l'appareil
- Réglez l'adoucisseur d'eau
- Versez 1 l d'eau dans le réservoir à sel, puis approvisionné en sel

Réglage de l'adoucisseur d'eau

Le lave-vaisse est équipé d'un adoucisseur d'eauçon pour éliminer les mineraux et les sels de I'eau d'alimentation susceptibles de nuire au bon fonctionnement de I'appareil. Plus la teneur en mineraux et en sels est elevée, plus I'eau est dure. La durée de I'eau est calculée en échelles équivalentes, degrés allemands (^) ,degrés français (^) et mmol/l (millimol par litre - unité internationale de durée de I'eau).

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre région.

1. Appuyez sur la touche de fonction C, les voyants des touches de fonction A et B s'eteignent, tandis que levoyant de la touche de fonction C clignote. Le niveau régle apparait sur l'affichage numérique.

0b Signaux sonores désactivés

1b Signaux sonores activés

1. Pour modifier le réglage, appuyez de nouveau sur la touche de fonction C; l'affichage numérique indiquera le nouveau réglage.

2. Pour mémoriser cette opération, mettez à l'arrêt le lave-vaisselle..

3. Remplissez le distributeur de liquide de rincege
   i Si vous souhaitez utiliser des pastilles de dénergent multifonctions telles que : "3 en 1", "4 en 1", "5 en 1" etc.,programmez la fonction Tout en 1. (Voir "Fonction Tout en 1").

Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de durée de l'eau de votre zone d'habitation.

i L'adoucisseur d'eau doit etre regle des deux facons suivantes: manuellement, a I'aide du selecteur de durete de I'eau et electroniquement.

Dureté de l'eau			Réglage de la durée dé le'eau		Utilisation du sel régément
°dH	°TH	mmol/l	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	oui
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	oui
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	oui
Dureté de l'eau Réglage de la mmol/l			dureté de l'eau Utili- manuel	électronique	sation du sel régé- nérant
°dH	°TH
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	oui
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	oui
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	oui
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	oui
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	oui
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	oui
< 4	< 7	< 0,7	1	niveau 1	non

Réglage manuel

i Le lave-vaisse est regle d'usine sur la position 2.

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de durée de l'eau sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.

Réglage électronique

i Le lave-vaisselle est regle d'usine sur la position 5.
1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisse doit se couver en mode programmation.
2. Appuyez simultanément sur les touches de fonction B et C, et maintenez-les ap

Levoyant duréservoir àsel peut rester allumé pendant quelques heures après le remplissage. Si vous utilisez un sel peu soluble, il se peut Utilisation du liquide de rincage

! Avertissement Utilisez exclusivement des liquides de rinçage de marque, spéciaux pour lave-vaisse.

puyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

1. Appuyez sur la touche de fonction A, les voyants des touches de fonction B et C s'eteignent tandis que levoyant de la touche de fonction A clignote. L'affichage numérique indique le niveau de réglage et des signaux sonores retentissent par intermittence.

Examples :

5 L affiché, série de 5 signaux sonores, pause, etc. = niveau 5

L affiché, série de 10 signaux sonores, pause, etc. = niveau 10

1. Pour modifier le niveau, appuyez sur la touche de fonction A. Le niveau change à chaque pression de la touche. (Pour sélectionner un autre niveau, reférez-vous au tableau).

Exemples : Si le niveau est 5, une simple pression sur la touche A amenera le niveau a 6.

Si le niveau est 10, une simple pression sur la touche A amènera le niveau à 1.

1. Pour memoriser cette opération, mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

que cette opération prenne davantage de temps. Le fonctionnement de l'appareil n'en sera pas pour autant perturbé.

Ne remplissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour la

ve-vaisse, un produit de lavage liquide). Cela aurait pour effet d'endomgar I'appareil.

i Le liquide de rincege assure un rincege optimal et un sechage sans taches ni striures.

Le liquide de rincege est automatique-ment ajoute au cours du dernier rincege.

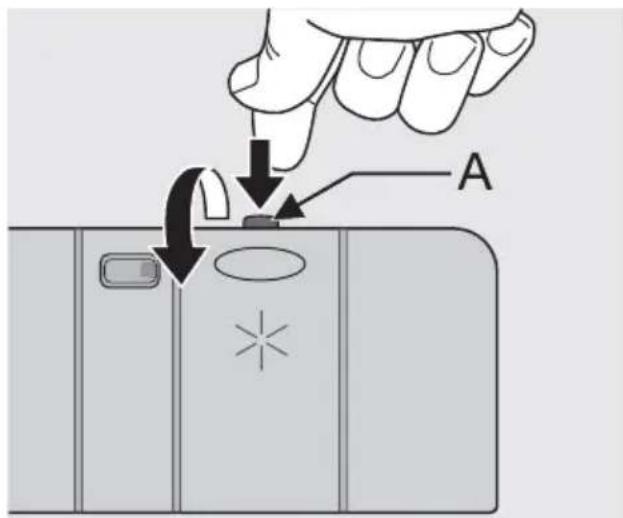

1. Ouvrez le distributeur en appuyant sur le levier de fermetre (A).

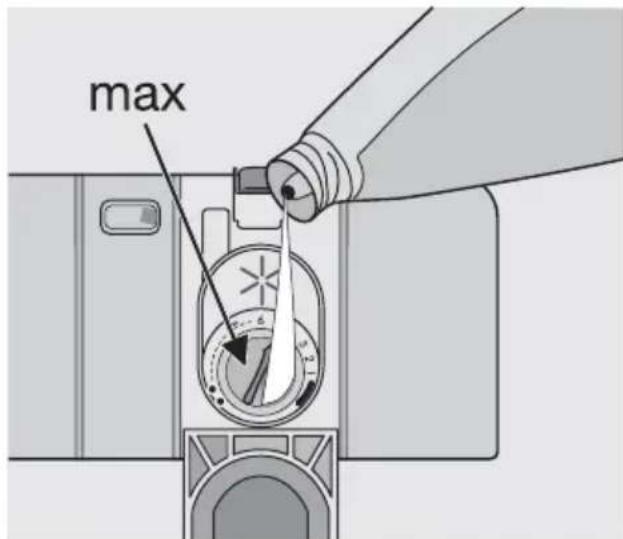

1. Versez le liquide de rinceage dans la goulotte de replissage. Le niveau maximum de replissage est signalé par le repère "max".

Le distributeur contient environ 110 ml de liquide de rincege, quantite suffisante pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.

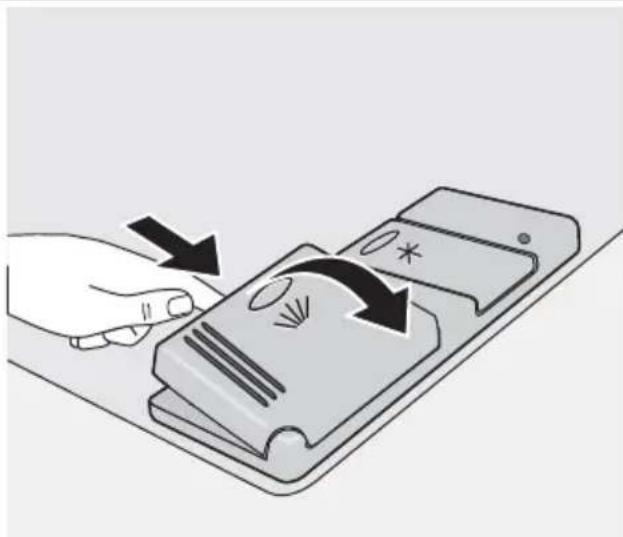

1. Vérifiez que le couvercle est fermé après chaque replissage.

i Essuyez toutdebordement deliquide de rinceage a I'aide depapier absorbant,afin d'eviter une formation excessive demousse lors du lavage suivant.

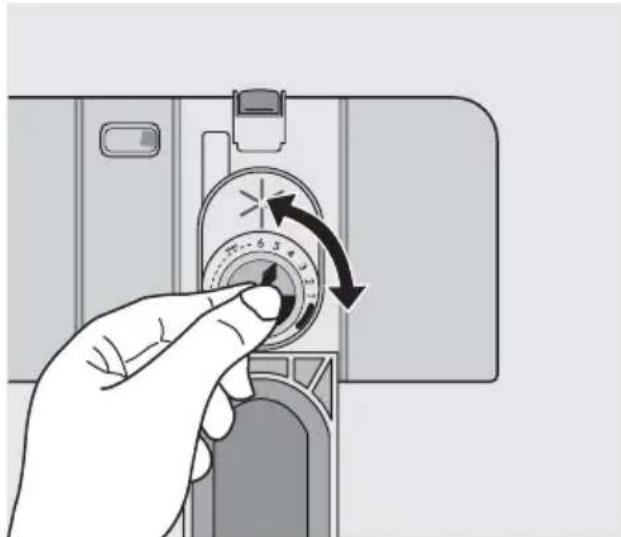

En fonction des résultats de brilliance et de séchage obtenus, adaptez le dosage du liquide de rincege à l'aide du selecteur à 6 positions (position 1 = dosage minimum, position 6 = dosage maximum).

La dose est reglee d'usine sur la position 4. Augmentez le dosage si vous constaze la presence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage. En revanche, si des rayures blanches sont presents sur la vaisselle, ou si les verres et les lames de couteaux sont recouverts d'un film bleuatre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir à Sel et du distributeur de liquide de rincege.

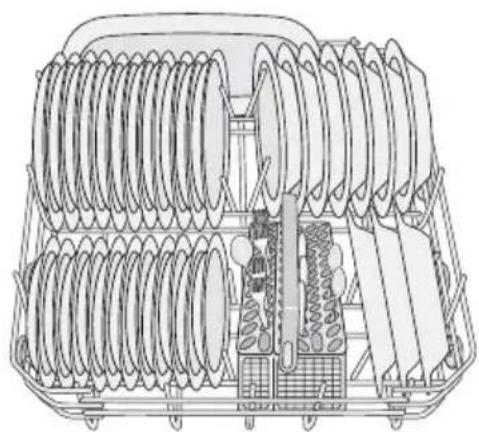

• Rangez les couverts et la vaisse dans le lave-vaisse.

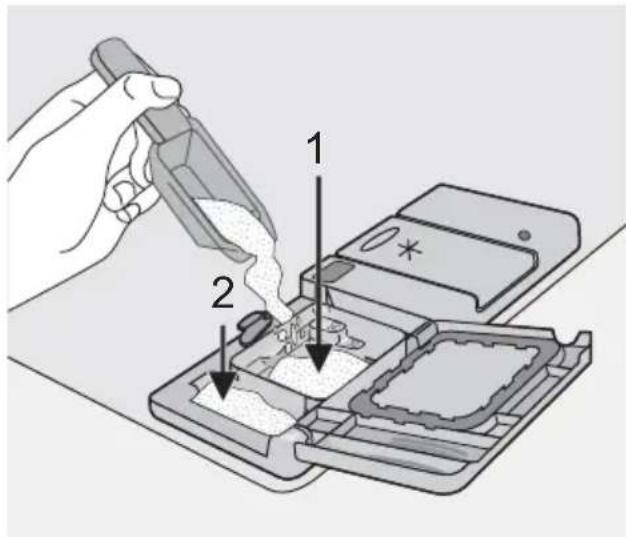

• Versez le produit de lavage dans le département correspondant.

• Sélectionnez un programme adapté au lavage des couverts et de la vaisse.
• Démarrez le programme.

Conseils

Les éponges, les chiffons de nettoyage et tout autre object absorbant l'eau ne doivent pas etre lavés au lave-vaisselle.

• Avant de charger la vaisse, voirlez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adherent des restes d'aliements brûlés ou attachés
• Lorsque vous chargez la vaisselle et les couverts, voirlez à prendre les précautions suivantes :
  -La vaisselet les couverts ne doit pas entraver la rotation des bras d'as-persion.
• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les re-tournant, de manière à ce que l'eau ne

s'accumule pas dans le creux ou dans un fond bombé.

-La vaisse et les couverts ne doivent pas etre insere les uns dans les autres, ou se chevaucher.
- Pour éviter que les verres ne se brisent, évitez qu'ils ne se touchent.
- Déposez les petits objets dans le panier à couverts.

• La vaisse en plastique et les poëles en matérielau antiadhésif tendent à retenir les gouttes d'eau ; ces articles ne seront pas séchés aussi bien que les articles en porcelainne et en acier.

• Les articles légers (bolis en plastique, etc.) doivent êtrerangés dans le panier supérieur et disposés de façon à ce qu'ils ne puissant se returner.

Pour le lavage au lave-vaisselle, les couverts et plats suivants

ne sont pas adaptations : peuvent convenir dans une mesure limitee :

• Couverts à manche en bois, en corne, en porcelainé ou en nacre.
• Articles en plastique non résistant à la chaleur.
• Couverts anciers dont certains éléments sont collés et ne résistant pas à la température.
• Couverts ou vaissele représentant des soudures.
• Articles en étain ou en cuivre.
• Verres en cristal au plomb.
• Articles en acier sujets à la rouille.
• Plateaux en bois.

• Articles en fibres synthétiques.

• Lavez au lave-vaisse uniquely de la vaisse en faience garantie lavable en machine par le fabricant.

• Les décors vernis peuvent se ternir au fil des lavages.
• Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage : les résidus de blanc d'œuf, de jaune d'œuf et de moutarde provoquent souvent une décoloration et la formation de taches sur l'argent. Par conséquent, veillez à tous jours éliminer les restes d'aliments de la vaisselle en argent si vous ne la lavaze pas immédiatement après utilisation.

Rangement des couverts et de la vaisse

Panier inférieur

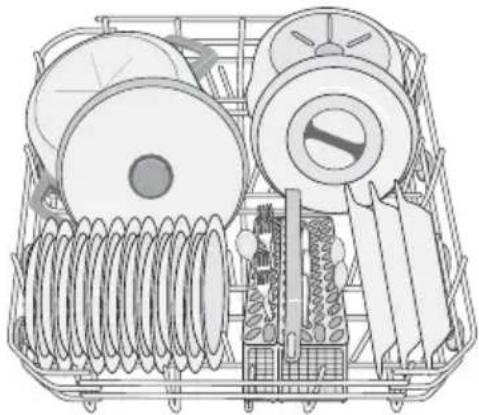

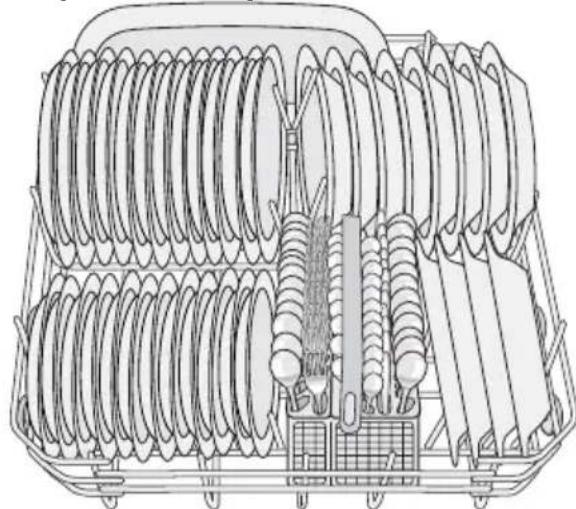

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiétes, des saladiers, des couverts, etc. Les plats et les grands couvercles doivent être disposés autour du panier, afin de ne pas générer la rotation des bras d'aspersion.

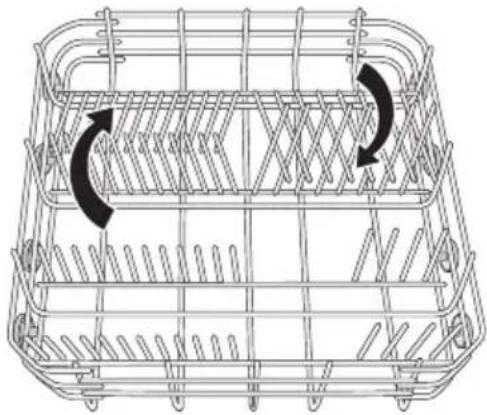

Les rangiées d'ergots du panier inférieur peuvent être abaisées aisément pour vous permettre de charger des casseroles, des poêles et des saladiers.

Panier à couverts

! Les couteaux à longue lame disposés avec le manche vers le bas représentent un danger potentiel. Les couteaux et les autres ustensiles pointus ou coupants doivent être placés en position horizontal dans le panier supérieur. Soyez prudent lorsque vous chargez ou déchargez des articles coupants du lave-vaisselle.

Disposez les fourchettes et les cuillères dans le panier à couverts extractible, le manche tourné vers le bas, et les couteaux avec le manche orienté vers le haut.

Si les manches dépassent du fond du panier à couverts et entravent la rotation du bras d'aspersion, disposez les couverts avec le manche tourné vers le haut.

Intercalez les cuilleres aux autres couverts, afin d'eviter qu'elles ne s'emboitent.

Pour faciliter le chargement du panier à couverts, nous vous conseillons d'abaisser la poignée de celui-ci.

Pour un résultat optimal, il est conseilé d'utiliser les séparateurs à couverts.

Si la taille des couverts ne permet pas l'utilisation des sépareurs, il vous sera possible de lesPTRirerfaclement.

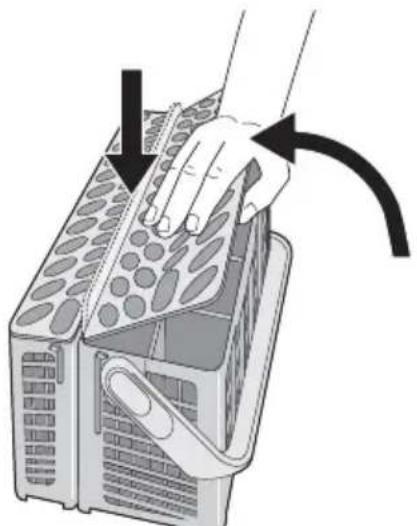

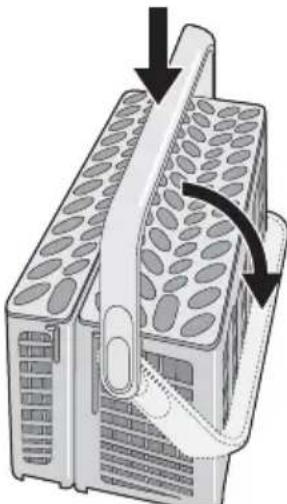

Le panier à couverts est constitué de deux parties amovibles, qu'il vous est possible de séparer pour obtenir une plus grande surface de rangement. Pour séparer les deux parties, faites-les glisser à l'horizontal en direction opposée et détachez-les.

Pour les assembler à nouveau, précédez dans le sens inverse.

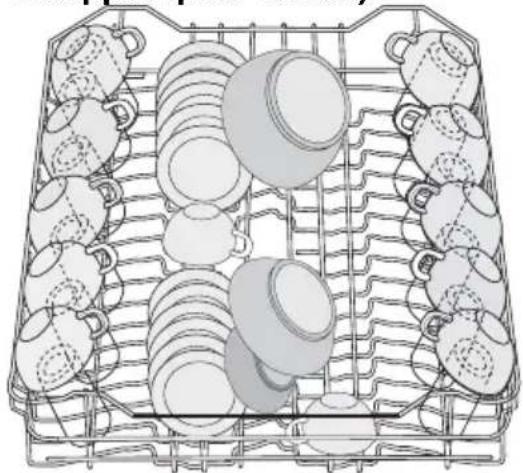

Panier supérieur

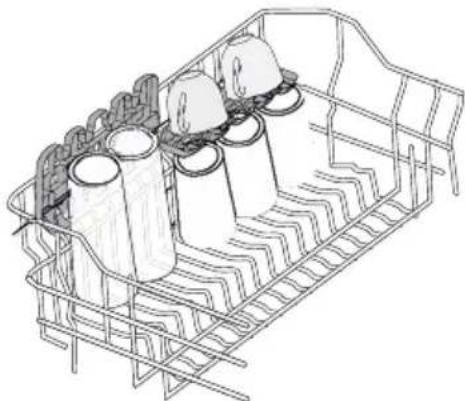

Le panier supérieur est concu pour y ranger des sous-tasses, des saladiers, des tasses, des verres, des casseroles et des couver-cles.

Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses, de façon à ce que l'eau puisse atteindre toutes les surfaces.

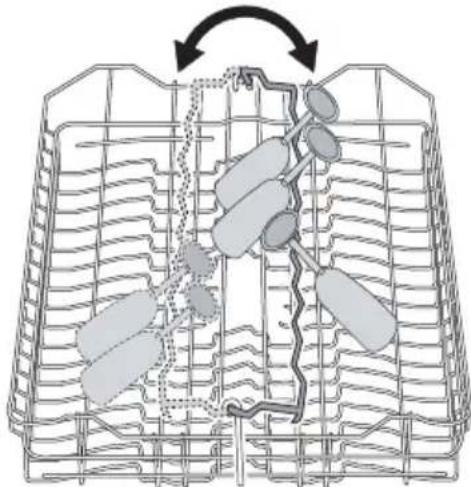

Les verres à long pied peuvent être suspendus aux portes-tasses en les reçournant. Pour les articles de plus grande dimension, il vous est possible de rabattre les supports pour tasses vers le haut.

Pour les verres à long pied (selon la taille),
vous pouvez relever le support vers la gauche ou vers la droite.

Avant de referrer la porte, assurez-vous que les bras d'aspersion tournent libre-ment.

Réglage de la hauteur du panier supérieur

Si vous doivent l'arrangement des plats de grande dimension, désignez-les dans le panier inférieur après avoir mis le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaiselle dans le panier inférieur
Avec le panier supérieur relevé	31 cm
Avec le panier supérieur eur abaissé	27 cm

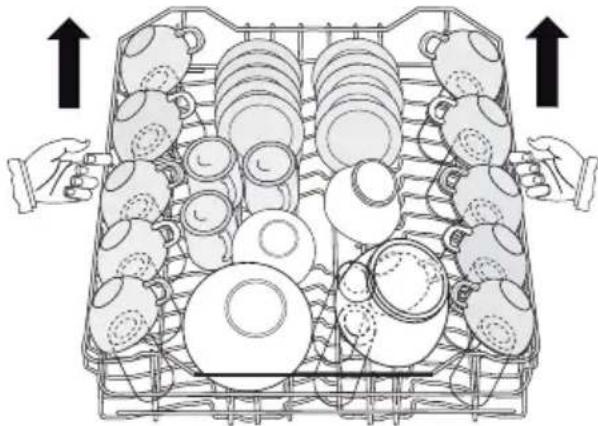

Pour régler le panier dans sa position la plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtes jusqu'à ce que le mécanisme s'encliquette et que le panier soit en position stable.

Utilisation du produit de lavage

Utilisez exclusivement des produits de lavage spécifique conçus pour une utilisation au lave-vaisselle.
Veuillez respecter le dosage et les consignes de stockage du fabricant figurant sur l'emballage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de lavage dans le compartment correspondant

1. Ouvrez le couvercle.

Pour abaiser le panier dans sa position d'origine, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez delicatement les deux côtes, puis faites en sorte que le mecanisme s'emboîte vers l'arrière, tout en maintainant le panier.

i Ne soulevez ou n'abaissez jamais le panier d'un seul cote uniquement Lorsque le panier est en position haute, vous ne pouvez pas placer les tasses sur les supports pour tasses.
!Après avoir chargé l'appareil, veilles à toutjours refermer la portecar une porte ouverte est source de danger.

1. Versez le produit de lavage dans le distributeur (1). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage

30 = environ 30 g de produit de lavage.

1. Tous les programmes avec prélavage nécessitant une dose supplémentaire de produit de lavage (5 à 10 g) à placer dans le compartment de prélavage (2). Ce produit de lavage agira au cours de la phase de prélavage. Si vous utilisez du produit de lavage en pastilles ; placez la pastille dans le compartment (1)

1. Fermez le couvercle et appuyez jusqu'à ce qu'il soit verrouillé.

i Les produits de lavage en pastilles de differentes fabricants presentent un taux de dissolution variable. C'est pourquoi certains produits de lavage en pastilles n'atteignent pas leur pouvoir de nettoyage optimal au cours des programmes courts. Par conséquent, veuillez selectionner un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de dessive.

Fonction "Tout en 1"

Cet apparéil est doté de la "fonction Tout en 1", ce qui vous permet d'utiliser les pastilles de détergent multifonctions "Tout en 1". Ces produits combinent les fonctions de produit de lavage, de liquide de rincege et de sel régénérant. Ils peuvent égalementContainir d'autres substances selon le type de pastille utilisé ("3 en 1", "4 en 1", "5 en 1", etc.). Vérifiez que ces produits de lavage sont appropriés au degré de durée de l'eau d'ali

mentation. Consultez à cet effet les instructions du fabricant.

Dés que cette fonction est sélectionnée, elle restera également activée pour les programmes de lavage suivants.

Lorsque cette fonction est selectionnée, l'alimentation en liquide de rincege et en se a partir des bacs respectifs est automatiquement désactivée, de même que les voyants

correspondant au sel et au liquide de rinçage.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle. Dans ce cas, la durée du programme est automatiquement réactualisée sur l'affichage numérique.

Activez/désactivez la fonction "Tout en 1" avant de lancer un programme de la vage.

Une fois que le programme a démarré, la fonction "Tout en 1" NE peut PLUS être modifiée. Si vous souhaitez annuler la "fonction Tout en 1", il vous faudra d'abord annuler la sélection du programme de lavage, puis désactiver la "fonction Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage (et les options souhaitées).

Activation/désactivation de la fonction "Tout en 1"

Appuyez simultanément sur les deux touches "Tout en 1" (touches de fonction D et E), et maintenez-les appuyées jusqu'à ce que levoyant de la fonction "Tout en 1" s'allume. Cela signifie que la fonction est activée. Pour désactiver la fonction, appuyez à nouveau sur ces deux touches jusqu'à ce que le voyant correspondant au symbole de la fonction "Tout en 1" s'éteigne.

i Si le séchage n'est pas satisfaisant, nous vous suggerons de :

1. Remplir le distributeur de liquide de rincege.
2. Activer le distributeur de liquide de rençage.
3. Régler le dosage du liquide de rinçage sur la position 2.
4. L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Activation/désactivation du distributeur de liquide de rincege

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisse doit se couver en mode programmation.
2. Appuyez simultanément sur les touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
3. Appuyez sur la touche de fonction B, les voyants des touches de fonction A et C s'eteignent tandis que levoyant de la touche de fonction B clignote. L'affichage numérique indique le réglage actuel.

0d	Distributeur de liquide de rincege désactivé
Id	Distributeur de liquide de rincege activé

1. Pour modifier un paramètre, appuyez à nouveau sur la touche B, le nouveau paramètre apparait sur l'affichage numérique.
2. Pour ménoriser cette opération, mettez à l'arrêt le lave-vaisselle en appuyant sur la touche Marche/Arrêt.

i Si vous souhaitez réutiliser des produits de lavage en dose individuelles, nous vous recommendons de :

1. Désactiver la fonction "Tout en 1".
2. Approvisionner à nouveau le réserve à Sel et le distributeur de liquide de rinceage.
3. Régler la position maximale du degré de dureté de l'eau et d'effectuer 1 programme normal sans charger l'appareil.
4. Régler ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
5. Régler la dose de liquide de rinceage.

Sélection et départ d'un programme de lavage

i Selectionnez le programme et le depart différé en laissant la porte légèrement ouverte. Le départ du programme ou le décompte du départ différé demarrera uniquement après que vous aurez reféré la porte. Vous pouvez effectuer toutes les

modifications souhaitées jusqu'à ce moment-là

1. Vérifiez que les paniers ont été charges correctement et que les bras d'aspersion tournent librement.

2. Assurez-vous que le robinet d'eau est ouvert.

3. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se couver en mode programmation.

4. Appuyez sur la touche correspondant au programme souhaité (reportez-vous au tableau des "Programmes de lavage"). Fermez la porte du lave-vaisselle, le programme démarre automatiquement.

Réglage et département du programme avec "départ différé"

1. ÀpRES avoir sélectionné le programme de lavage, appuyez sur la touche de départ différé jusqu'à ce que le nombre d'heures clignotant correspondant au départ différé apparaisse sur l'affichage numérique. -Levoyant Départ différé s'allume.
2. Fermez la porte de l'appareil, le décomp-te démarre automatiquement.
3. Le décompte s'effectue d'heure en heures.
4. L'ouverture de la porte interrompt le décompte. Fermez la porte du lave-vaiselle et le décompte reprend à où il a été interrompu.
5. Dès que la durée du départ différé est écoulée, le programme démarre automatique.
6. Levoyant Départ différé s'eteint.

! Avertissement Interrompez ou annulez un programme en cours UNIQUEMENT si cela s'avere strictement nécessaire. Attention: Un nuage de vapeur peut s'échapper par la porte du lave-vaisse lorsque vous l'ouvre. Soyez prudent en effectuant cette opération (risque de brûlure).

Interruption d'un programme en cours

• Ouvrez la porte du lave-vaisselle : le programme s'arrête. Fermez la porte : le pro

Déchéancement du lave-vaisse

• Les plats encore chauds sont sensibles aux chocs. C'est pourquoi il est préférible de laisser refroidir la vaisselle avant de la décharger de l'appareil.
• Videz en premier lieu le panier inférieur, puis le panier supérieur; ceci permettra d'eviter que de l'eau ne s'égoutte du panier supérieur sur la vaisselle du panier inférieur.

gramme reprendra la où il a ete interrompu.

Annulation d'un départ différé ou d'un programme en cours

• Appuyez simultanément sur les deux touches de fonction B et C, et maintenez-les appuyées jusqu'à ce que tous les voyageants de programme s'allument.
• Si le départ différé est annulé, le programme de lavage sélectionné le sera également. Vous doivent regardier la selection du programme de lavage.
• Si vous voulez selectionner un nouveau programme, vérifie qu'il y a du produit de lavage dans le distributeur correspondant.

Fin du programme de lavage

• Le lave-vaisselle s'arrête automatiquement et un signal sonore vous informe de la fin du programme.
• Ouvrez la porte du lave-vaisse. Un zéro apparait sur l'affichage numérique.
• Mettez à l'arrêt le lave-vaisselle.
• Laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant desterolir la vaisselle ; cela permet de la laisser refroidir et améliore le processus de sechage.

Mode Veille

Si vous ne mettez pas l'appareil à l'arrêt à la fin du programme de lavage, l'appareil se met automatiquement en mode Veille. Le mode Veille fait diminuer la consommation d'énergie.

Trois minutes après la fin du programme, tous les voyants s'eteignent et 1 barre horizontal apparait sur l'affichage numérique. Appuyez sur une des touches (à l'exception de la touche Marche/Arrêt), pour revenir au mode Fin de programme.

• Il se peut que de l'eau soit présente sur les parois externes et sur la porte du lavevaisselle, car I'accier inoxydable est en définitive plus froid que les plats.
  i Des que le programme est terminé, débranchez le lave-vaisse et fermez le robinet d'arrivée d'eau.

Programmes de lavage

Programmes de lavage

Programme	Degré de salissure	Type de vaiselle	Description du programme
巨	Très sale Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rinchages intermédiairesRinçage finalSéchage
AUTO 1)	Tous Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinchages intermédiairesRinçage finalSéchage
ÉCO 2)	Moyennement ou lé-gèrement sale	Vaiselle et couverts Lavage principal à 60°C Rinçage final
ECO 3)	Moyennement sale Vaisselle et couverts Préavage	Lavage principal à 50°C1 rinchage intermédiaireRinçage finalSéchage
巨	Tous Charge partielle (à compléter dans la journée).	1 rinchage à froid (pour éviter que les restes d'aliments ne collent).Ce programme n'utilise pas de produit de lavage.

1) Au cours du programme Auto le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme, les niveaux de consommation d'eau et d'énergie peuvent varier; tout dépend de la charge du lave-vaisselle (pleine ou demi-charge) et du degré de salissure de la vaisselle. La température de l'eau est automatiquement régée entre 45^ et 70^ .
2) Idéal pour un lave-vaisse partiellement charge. Programme de lavage journalier parfait, adapté aux besoin d'une famille de 4 personnes qui souhaitent seulement laver la vaisse et les couverts du dinér et du petit déjeuner.
3) Programme de test des organismes de contrôle.

Valeurs de consommation

Programme	Durée (en minutes) 1)	Énergie (en kWh) Eau (en litres)
皂	- 1,8 - 2,0 23 - 25
AUTO	- 1,1 - 1,7 12 - 23
€	- 0,9 9
ECO	- 1,0 - 1,1 12 - 13
¶	- 0,1 4

1) La durée du programme de lavage apparait sur l'affichage numérique.

i Les valeurs de consommation sont fournies a titre indicatif et varient en fonction de la pression et de la temperature de

I'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Entretien et nettoyage

Nettoyage des filtres

Contrôlez et nettoyez les filtres très régulier-rement. Des filtres non nettoyés réduisent les performances de lavage.

Avertissement Avant de nettoyez les filtres, assurez-vous que l'appareil est mis à l'arrêt.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisse commeporte un filtrre grossier (A), un microfiltre (B) et un filtrre plat (C).

1. Desserrez le système de filtrage à l'aide de la poignée du microfiltre. Tournez la poignée dans le sens contraire des aigilles d'une montre et effectuez 1/4 de tour pour enlever le système de filtrage

1. Saisissez le filtrre grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).

2. Nettoyez minutieusement tous les filtres à l'eau courante.

3. Retirez le filtré plat (C) du fond de la cuve et nettoyez minutieusement les deux faces.

1. Réinstallé le filtré plat (C) dans le fond de la cuve en veillant à ce qu'il soit bien installé.
2. Introduisez le filtrre grossier (A) dans le microfiltrre (B) et appuyez sur les deux filtres à la fois.
3. Mettez l'ensemble de ces filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée. Au cours de cette opération, contrôle que le filtre plat (C) ne dépasse pas du fond de la cuve.

i N'utilisez jamais l'appareil sans les filtrres. Si les filtrres n'ont pas eté correctement réinstallés, les performances de lavage pourront etre compromisesés et l'appareil pourrait etre endommagé.

Ne retirez JAMAIS les bras d'aspersion.

Si des résidus de salissures ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide, en cas de besoin humidifié d'un peu d'eau savonneuse. N'utilisez enaucuncas de substances abrasives, de tampons métalliques ou desolvants (acetone,trichloréthylene,etc.).

Nettoyage interne

Essuyez régulierement les joints situés autour de la porte et des distributeurs de pro

duit de lavage et de liquide de rincege à l'aide d'un chiffon humide.

Nous vous conseillons d'effectuer tous les 3 mois un lavage pour vaisselle très sale mais sans vaisselle et avec produit de lavage.

En cas d'absence prolongée

Si vous n'utilise pas l'appareil pendant un certain temps, veillez à :

1. Debrancher l'appareil et à fermer le robinet d'arrivée d'eau.
2. Laisser la porte entrouverte pour prévenir la formation d'odeurs désagréables.
3. Nettoyer soigneusement l'intérieur de l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un endroit où la température ambiente est inférieure à 0^ .

SiILA n'est pas possible, videz l'appareil, fermez la porte, debranchez le tuyau d'arrivee d'eau et vidangez.

Transport de l'appareil

Si vous doivent transporter l'appareil (en cas de déménagement, etc.):

1. Retirez la fiche de la prise secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange.
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Évitez d'incliner l'appareil au cours du transport.

Que faire si...

Le lave-vaisselle ne démarre pas ou s'arrête en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes et peuvent être résolues à l'ai

de des suggestions fournies dans le tableau, sans faire appel à un technicien.

Ouvrez la porte, sortez le panier inférieur. Effectuez les contrôle que nous vous sugérons ci-après.

Codes d'erreur et anomalie de fonctionnement	Cause possible et solution
• levoyant du programme en cours clignote en permanence • un signal sonore intermittent est émis • ,10appeaît sur l'affichage numérique Le lave-vaisselle n'est pas approvisionné en eau	• Le robinet d'arrivée d'eau est obstrué ou in-crusté de tartre. Nettoyez le robinet d'arrivée d'eau. • Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. • Le filtre (s'il estprésent) situé dans l'embout du tuyau au niveau de la soupape d'admission est bouché. Nettoyez le filtre. • Le tuyau d'arrivée d'eau n'a pas été installé correctement, est plié ou écrasé. Vérifiez le raccordement du tuyau d'arrivée d'eau.
• le voyant du programme en cours clignote en permanence • un signal sonore intermittent est émis • ,20apparait sur l'affichage numérique Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyez à fond le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement, est plié ou écrasé. Vérifiez le raccordement du tuyau de vidange.
• le voyant du programme en cours clignote en permanence • un signal sonore intermittent est émis • ,30apparait sur l'affichage numérique Le système de sécurité anti-débordement s'est déclenché	• Fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
Anomalie de fonctionnement Cause possible et solution
Le programme ne démarre pas	• La porte du lave-vaisselle n'a pas été fermée correctement. Fermez la porte. • La fiche n'est pas branchée. Insérez la fiche dans la prise secteur • Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible. • Le départ différé a été régle. Si la vaisselle doit être lavée immédiatement, annulez le départ différé.
Après avoir effectué ces contrôles, fermez la porte de l'appareil et mettez l'appareil en marche. Le programme reprendra là où il a été interrompu. Si l'anomalie persististe ou que le code d'erreurs s'affiche à nouveau, contactez le Service après-vente. Si des codes d'erreurs non décrits dans le tableau fourni s'affichent, contactez le Service après-vente. Lorsque vous appelez le Service après-vente, communiquèz le module, le numéro de code produit et le numéro de série.	Vous trouvrez ces informations sur la pla-que signalétique située sur le côte du lave-vaisselle. Afin de pouvoir dispose à tout moment de ces numérios, nous vous recommendons de les inscrire ici : Modèle : N° code produit : N° de série :

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres situés dans le fond de la cuve sont encrossés ou mal installés. • Vous avez utilisé trop peu de produit de lavage ou avez oublie d'approvisionner le distributeur de produit de lavage. • Si des dépôts de tartre sontopsisents sur la vaisselle ; cela signifie que le réservoir à sel est vide ou que vous n'avoz pas réglié correctement le niveau de l'adoucisseur d'eau. • Le raccordement du tuyau de vidange n'a pas été réalisé correctement. • Le bouchon du réservoir à sel n'a pas été vissé correctement.
La vaisselle est mouillée et terne	• Vous n'avez pas utilisé de liquide de rincege. • Le distributeur de liquide de rincege est vide.
Les verres et la vaisselleprésent des rayures, des taches blanches ou un film bleuâtre	• Réduisez le dosage du liquide de rincege.
Des gouttes d'eau ont séché sur les verres et la vaisselle	• Augmentez le dosage du liquide de rincege. • Il se peut que le produit de lavage soit en cause. Contactez le service clientèle du fabricant du produit de lavage.

Après avoir effectué ces contrôle, fermez la porte du lave-vaisselle et mettez l'appareil sous tension.

Caracteristiques techniques

Dimensions Largeur cm 59,6
Hauteur cm 81,8 - 89,8
Profondeur cm 55
Branchement électric - Tension - Puissance totale - Fusible	Les informations concernant le branchement électric figurent sur la plaque signalétique apposée sur le bord interieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	Minimum	0,05 MPa (0,5 bar)
Maximum 0,8 MPa (8 bars)
Capacité Couverts 12

Conseils pour les organismes de test

Les essais, conformément à la norme EN 60704, doivent être réalisés avec l'apparéil à pleine charge et à l'aide du programme de test (voir "Valeurs de consommation"). Les essais, conformément à la norme EN 50242, doivent être réalisés après avoir ap-

provisionné le réservoir à Sel et le distributeur de liquide de rincege, et à l'aide du programme de test (voir "Valeurs de consommation").

Pleine charge : 12 couverts

Quantité de produit de lavage requise : 5 g + 25 g (Type B)

Réglage du dosage du liquide de rinçage position 4 (Type III)

Disposition du panier supérieur (retirer le support pour verres)

Disposition du panier inférieur

Disposition du panier à couverts

Installation

Avertissement Les branchements électriques et les raccordements hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par unElectricien qualifié et/ou un plombier ou une autre personne compétente.

Retirez tous les emballages avant d'installer l'appareil.

Dans la mesure du possible, placez-le a proximé d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation.

Ce lave-vaisselle est concu pour etre encastre sous un plan de cuisine ou un plan de travail.

Attention! Respectez scrupuleusement les instructions figurant dans le guide joint pour encastrer le lave-vaisselle et installer le panneau du meuble.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation/de vidange et du cordon d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisse incorpore des pieds permettant le réglage en hauteur de l'appareil.

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Au moment d'introduire le lave-vaisselle dans le meuble d'encastrement, veillez à ce que le tuyau d'arrivee d'eau, le tuyau de vidange et le cordon d'alimentation ne soient ni entortillés ni écrasés.

Fixation aux unités adjacentes

Le lave-vaisse doit être fixé pour éviter qu'il bascule.

Par conséquent, veillez à ce que l'élement sous lequel il est installé soit correctement fixé à une structure fixe ( éléments de meubles de cuisine adjacents, mur).

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte.

Assurez-vous que la porte du lave-vaiselle se ferme correctement sans frottement lateraux.

Si la porte ne ferme pas correctement, dévissez ou vissez les pieds jusqu'à ce que l'appareil soit parfaitement de niveau et d'aplomb.

Raccordement à l'arrivée d'eau

Raccordement du tuyau d'arrivée d'eau

Cet apparéil peut être alimenté en eau chau de (max. 60^ ) ou en eau froide

Avec une alimentation en eau chaude, vous pouvez réduire votre consommation d'énergie électrique de manière spectaculaire. Cela dépend, toutefois, de la maniere dont l'eau chaude est produit. (Nous suggérons d'autres sources d'énergie plus écologiques telles que, par ex., les panneaux solaires ou panneaux photovoltaïques, et les éoliennes). Pour réaliser le raccordement proprement dit, l'écrou-raccord installé dans le tuyau d'arrivée d'eau de l'appareil doit être visse sur une goulotte avec filetage "Witworth" pour tuyau 3/4" ou à un robinet à raccord rapide spécifique conçu à cet effet de type "Press-block".

La pression de l'eau doit se situer dans les limites indiquées dans les "Caracteristiques techniques". Pour connaître la pression d'alimentation moyenne de votre région, adressez-vous à votre Compagnie locale de distribution des eaux.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroule, écrasé ou enchevêtre lorsque vous effectuez le raccordement.

L'appareil est doté de tuyaux d'alimentation et de vidange pouvant être orientés à gauche ou à droite selon les besoin de l'installation, à l'aide du contre-écrou. Il est nécessaire que le contre-écrou soit installé correctement pour éviter toute fuite d'eau.

Si l'appareil est raccordé au moyen de tuyaux neufs ou de tuyaux ayant peu servi, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

i N'utilisez PAS des tuyaux provenant d'un ancien apparil.
i Cet apparéil est doté de fonctions de sécurité destinées à empêcher que l'eau utilisée dans l' apparéil ne soit réintroduite dans le système d'eau potable. Cet apparéil est conforme aux règlements applicables en matière de tuyauterie.

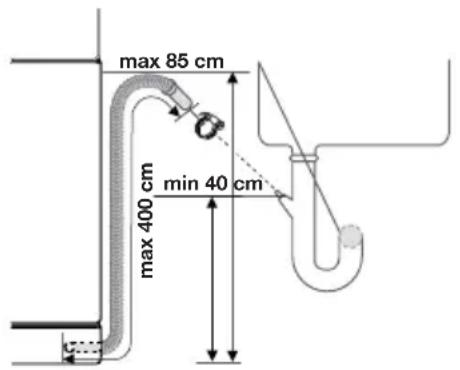

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être raccordée de deux façon :

1. Au robinet de sortie de l'évier, en la fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne pénétre dans l'appareil.
2. À une conduite fixe dotée d'une évacuation murale dotée d'une ventilation spéciale, diamètre interieur de 4 cm minimum.

Le tuyau de vidange peut être orienté à droite ou à gauche du lave-vaissele

Assurez-vous que le tuyau de vidange n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de provoquer un effet de siphon et un reflux de l'eau vers l'appareil.

Si vous utilisez une rallonge de tuyau, son diamètre interieur ne doit pas etre inférieur au diametre du tuyau foumi.

De même que le diamètre interieur des raccords utilisés pour les branchements ne doit pas etre inférieur au diametre du tuyau d'évacuation fourni.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane de plastique (A). Si vous oubliez d'enlever toute la membrane, des particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle

i Nos apparèils sont équipés d'un dispos- titif de sécurité empêchant le reflux des eaux usées vers l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue incorpore, cela pourrait entraver la vidange correcte de votre lave-vais

selle. C'est pourquoi nous vous recom-mandons de le retarder.

Pour éviter toute fuite d'eau après l'installation, assurez-vous que les raccords des tuyauteries d'eau sont bien serrés.

Branchement électrique

! Avertissement L'appareil doit etre relié à la terre conformément aux normes en vigueur.

Avant d'utiliser l'appareil pour la première fois, vérifie que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation de la piece ou l'appareil doit être installé. La puissance nominale du fusible figure également sur la plaque signalétique
Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et compteant une borne de mise à la terre.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une pri

se multiple ou d'un raccordement multiple. Risque d'incendie.

Si nécessaire, remplacez la prise fémelle de l'installation électrique de votre habitation. Si le cable électrique doit être remplaced, contactez le Service Àprous-vente.

La prise doit rester accessible une fois que l'appareil est installé.

Pour débrancher l'appareil, ne tirez jamais sur le cordon mais tirez toutes la prise.

Le fabricant decline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont concus dans le respect de l'environnement et sont recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE <, >PS < , etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du cen

tre de collecte des déchets de votre commune.

Avertissement Si vous n'utilisez plus votre apparéil :

• Retirez la fiche de la prise secteur.
• Coupe le cable et la fiche et jetez-les.
• Éliminez le loquet de la porte,ILA évi-tera aux enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger.

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.electrolux.be
