BEDIENUNGSANLEITUNG ESF66710X ELECTROLUX

Elektronisch instellen

Mehr zu unserem Denken finden Sie unter at

www.electrolux.com

Inhalt

Sicherheitshinweise 50	Entladen des Geschirrspülers 65
Gerätebeschreibung 52	Spülprogramme 65
Bedienblende 53	Reinigung und Pflege 66
Erste Inbetriebnahme 54	Was tun, wenn ...	67
Einstellen des Wasserenthärters 54	Technische Daten	69
Gebrauch von Salz für Geschirrspüler 55	Hinweise für Prüfinstitute 69
Gebrauch von Klarspülmittel 56	Gerät aufstellen	70
Täglicher Gebrauch 57	Wasseranschluss	71
Laden von Besteck und Geschirr 58	Elektrischer Anschluss	72
Gebrauch von Spülmittel 61	Umwelttipps	73
Funktion "Multi-tab" 62
Auswählen und Starten eines Spülprogramms 63

CE

Änderungen vorbehalten

!

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Besteckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspüler, Reinigungsmittel und Salz) verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht unbeaufsichtigt von Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

- Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schad-

haftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.
• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

⚠️ Warnung! Halten Sie sich für den elektrischen Anschluss und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

Gerätebeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel

6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Dberer Sprüharm
10 Arbeitsplatte

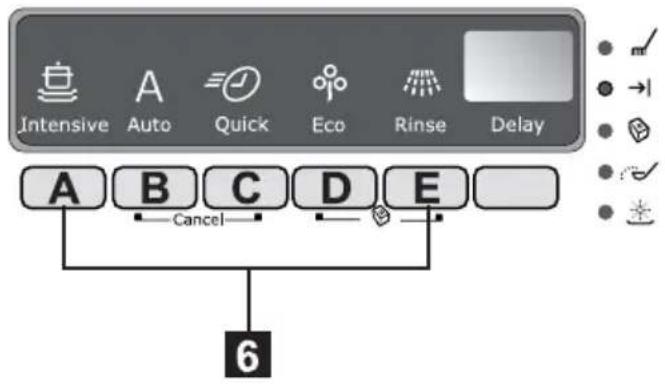

Bedienblende

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

1 Ein-/Aus-Taste
2 Programmwahltasten
3 Zeitvorwahl-Taste (Delay)
4 Kontrolllampen
5 Digital-Display
6 Funktionstasten

Kontrolllampen
Laufendes Programm Leuchtet nach der Einstellung eines Spülpro-gramms auf und bleibt während der gesamten Dauer des Spülprogramms eingeschaltet. Erlischt nach dem Ende des Spülprogramms.
Programmende Leuchtet nach dem Ende eines Spülprogrammsauf.
Funktion Multitab Zeigt an, ob die Funktion "Multitab" (siehe "Die Funktion Multitab") ein- oder ausgeschaltet ist.
Salz1)	Leuchtet auf, sobald Spezialsalz nachgefüllt wer-den muss.
Klarspüler1)	Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss.

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, auch dann nicht, wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Digital-Display

Im Digital-Display wird Folgendes angezeigt:

• der Härtegrad, auf den der Wasserenthärter eingestellt ist,
• die ungefähre Restlaufzeit des laufenden Programms,
• das Ein-/Abschalten des Klarspülmitteldosierers (NUR bei aktiver "Funktion Multi-tab"),
• das Ende des Spülprogramms (im Digital-Display erscheint eine Null),
  • der Ablauf der Zeitvorwahl,
• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers.

Funktionstasten

Mit diesen Tasten können folgende Funktionen eingestellt werden:

• die Einstellung des Wasserenthärters,
- das Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,
- das Ein-/Abschalten der Funktion "Multi-tab",
- Ein-/Abschalten der Klarspülmitteldosierung bei aktiver Funktion "Multi-tab".

Einstellmodus

Drücken Sie die Ein-/Aus-Taste. ALLE Kontrolllampen der Programmwahltasten leuchten auf. Die Kontrolllampe für das laufende

Erste Inbetriebnahme

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Einheiten gemessen, Programm leuchtet nicht. Das Gerät befindet sich nun im Einstellmodus.

Denken Sie daran, dass sich der Geschirrspüler:
– beim Auswählen eines Spülprogramms,
– bei der Einstellung des Wasserenthär- ters und
– beim Ein-/Abschalten des Klarspülmitteldosierers
im Einstellmodus befinden MUSS.

Drücken Sie die Ein-/Aus-Taste. Es leuchtet nur eine Programmkontrolllampe auf. Die Kontrolllampe für das laufende Programm leuchtet auf. Das zuletzt ausgeführte oder gewählte Programm ist noch eingestellt. In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

Drücken Sie gleichzeitig die beiden Funktionstasten B und C, bis alle Kontrolllampen der Programmwahltasten leuchten und die Kontrolllampe für das laufende Programm aufleuchtet. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

• Füllen Sie das Klarspüldosiergerät mit Klarspüler

Bei Verwendung von Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" usw... wählen Sie die Funktion "Multitab". (siehe "Die Funktion Multitab").

Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Wasserhärte Einstellung der °dH °TH mmol/l Manuell Elektronisch			Wasserhärtestufe Zusatz		von Salz
51 - 70	91 - 125	9,1 - 12,5	2	Stufe 10	Ja
43 - 50	76 - 90	7,6 - 9,0	2	Stufe 9	Ja
37 - 42	65 - 75	6,5 - 7,5	2	Stufe 8	Ja
29 - 36	51 - 64	5,1 - 6,4	2	Stufe 7	Ja
23 - 28	40 - 50	4,0 - 5,0	2	Stufe 6	Ja
19 - 22	33 - 39	3,3 - 3,9	2	Stufe 5	Ja
15 - 18	26 - 32	2,6 - 3,2	1	Stufe 4	Ja
11 - 14	19 - 25	1,9 - 2,5	1	Stufe 3	Ja
4 - 10	7 - 18	0,7 - 1,8	1	Stufe 2	Ja
< 4	< 7	< 0,7	1	Stufe 1	Nein

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.
2. Entfernen Sie den Unterkorb aus dem Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
2. Drücken Sie gleichzeitig die Funktions- tasten B und C solange, bis die Kontroll-

Gebrauch von Salz für Geschirrspüler

lampen der Funktionstasten A, B und C zu blinken beginnen.

1. Drücken Sie die Funktionstaste A. Die Kontrolllampen der Funktionstasten B and C erlöschen, während die Kontroll-lampe der Funktionstaste A weiterhin blinkt. Das Digital-Display zeigt die aktuelle Härtestufe an.

Beispiele:

S_L wird angezeigt = Stufe 5 I_0I_L wird angezeigt = Stufe 10

1. Drücken Sie zur Änderung der Härtestufe Funktionstaste A. Bei jedem Tastendruck ändert sich die Stufe. Halten Sie sich für die Auswahl der neuen Härtestufe an die Tabelle).

Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken der Taste A Härtestufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste A Härtestufe 1 ausgewählt.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Warnung!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt

sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

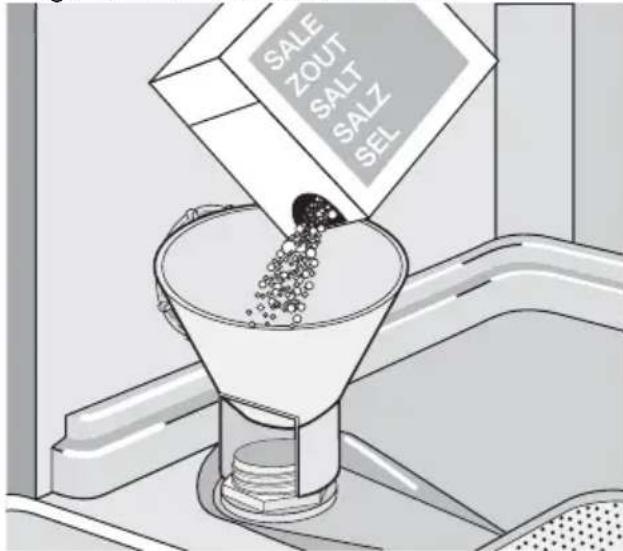

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich).
3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

SALE ZOUT SALT SALZ SEL

1. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.
2. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

i Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Betrieb des Geräts wird dadurch nicht beeinträchtigt.

Gebrauch von Klarspülmittel

⚠️ Warning! Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

i Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen. Das Klarspülmittel wird automatisch beim letzten Spülgang zugesetzt.

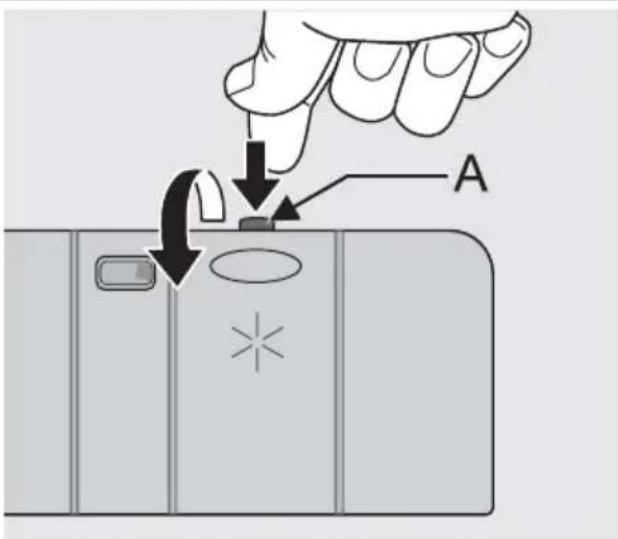

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

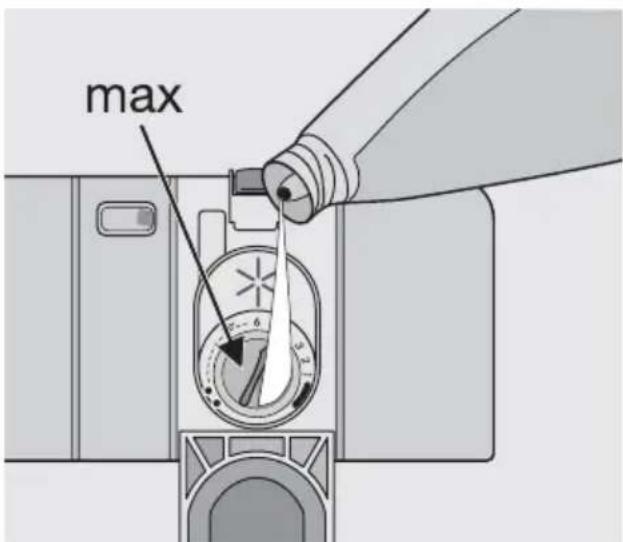

1. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" angezeigt.

max

Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40 Spülzyklen.

1. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim folgenden Spülzyklus zu vermeiden.

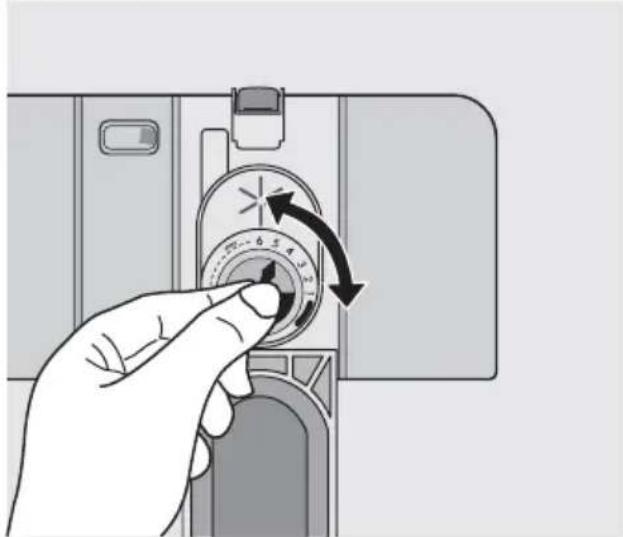

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung

mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind.

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

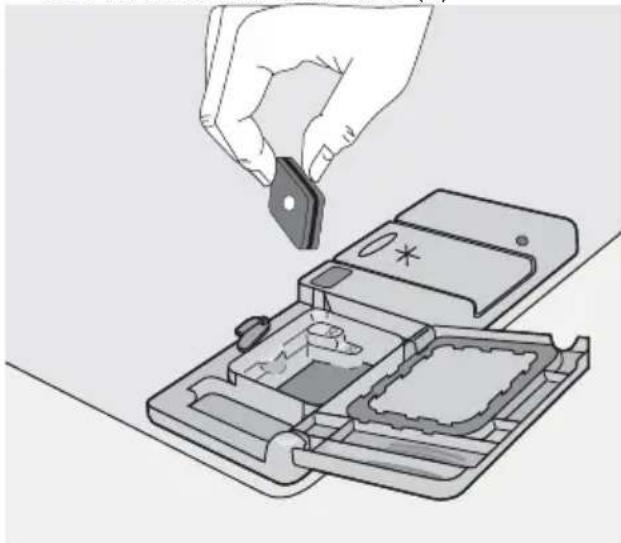

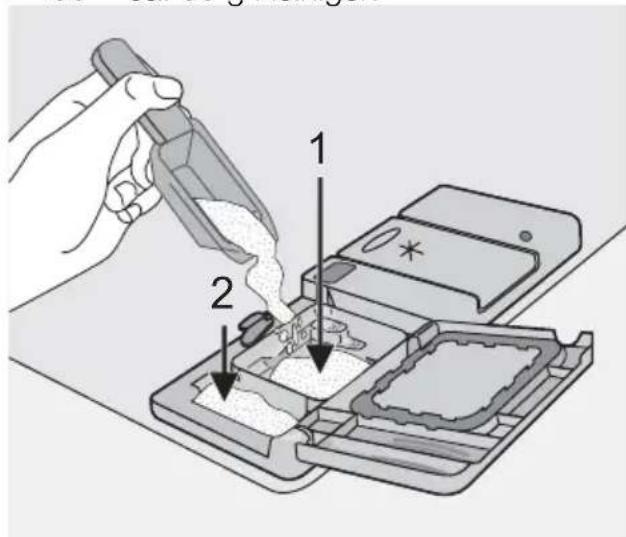

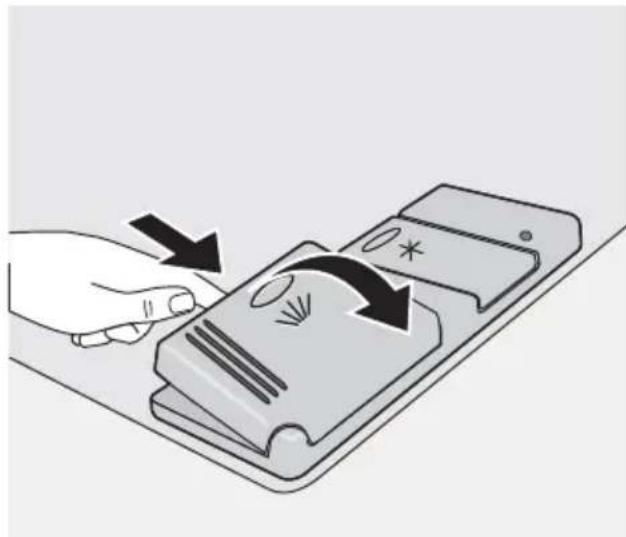

• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.

Hilfreiche Hinweise und Tipps

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.

• Vor dem Laden des Geschirrs:
- Speisereste und Abfall entfernen. - Töpfe mit angebrannten Speiseresten einweichen

- Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

– Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein Wasser ansammeln kann.

- Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.

- Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

- Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder Perl-muttgriffen.
• Nicht hitzebeständige Kunststoffteile.
• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.
  • Geklebte Geschirr- oder Besteckteile.
  • Zinn- bzw. Kupfergegenstände.
• Bleikristallglas.
  • Rostempfindliche Stahlteile.

• Frühstücksbrettchen.
  • Gegenstände aus Kunstfasern.

• Reinigen Sie Steingut nur dann im Geschirrspüler, wenn es vom Hersteller als geschirrspülerfest deklariert wird.

• Glasierte Muster können bei häufigem Spülen ihren Glanz verlieren.
• Silber- und Aluminiumteile neigen zu Verfärbungen: Speisereste wie Eiweiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch gespült wird.

Laden von Besteck und Geschirr

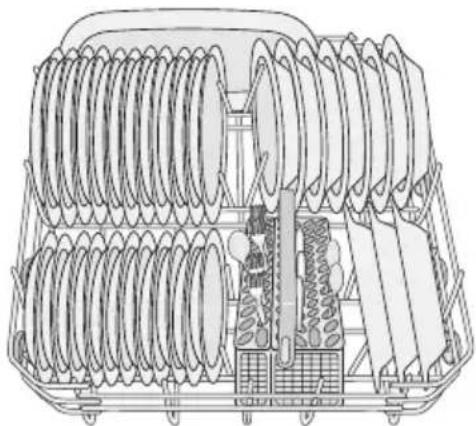

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel um den Korbrand an; achten Sie darauf, dass die Sprüharme nicht behindert werden.

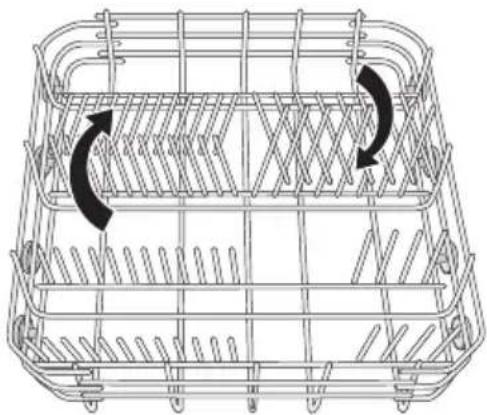

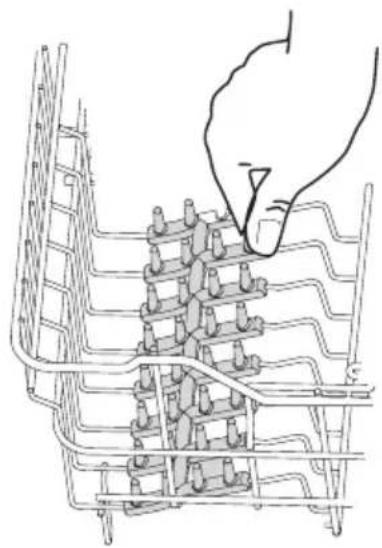

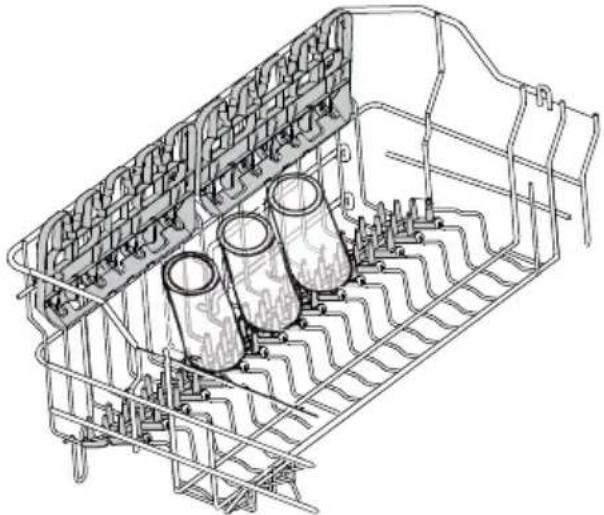

Die zwei Stachelreihen des Unterkorbs können zum Laden von Töpfen, Pfannen und Schüsseln schnell umgeklappt werden.

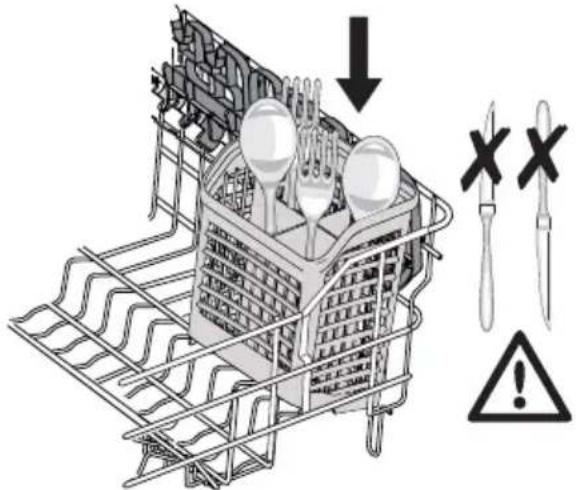

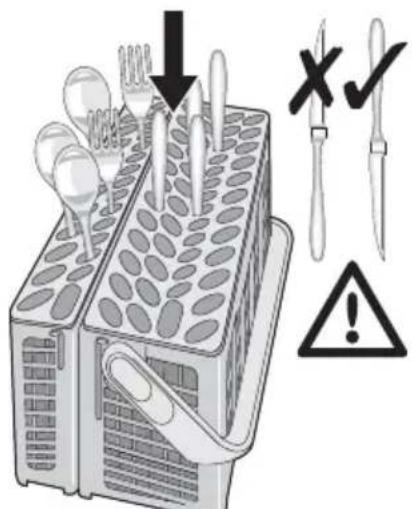

! Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

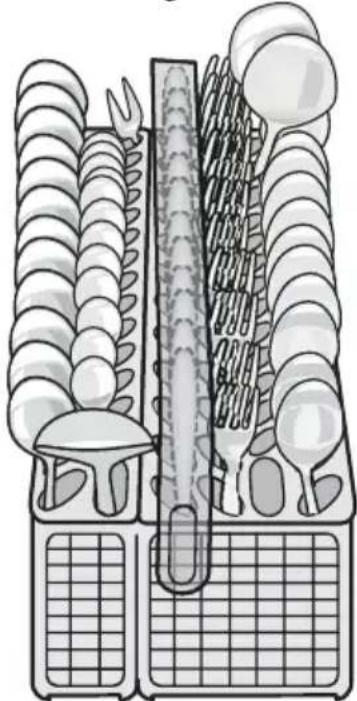

Gabeln und Löffel in den herausnehmbaren Besteckkorb stellen; dabei sollten die Griffe der Gabeln nach unten und die Griffe der Messer nach oben gerichtet sein.

Falls die Griffe auf der Unterseite aus dem Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.

Mischen Sie Löffel mit anderem Besteck, so können sie nicht zusammenkleben.

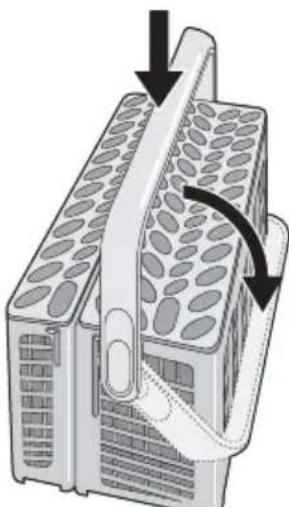

Klappen Sie den Korbgriff nach unten, um das Laden des Bestecks in den Korb zu erleichtern.

Für ein optimales Spülergebnis empfehlen wir Ihnen die Verwendung des Besteckgitters.

Wenn die Besteckabmessungen die Verwendung der Besteckköcher nicht zulassen, können diese leicht entfernt werden.

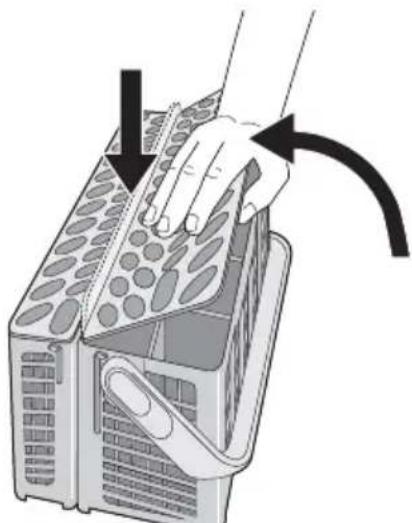

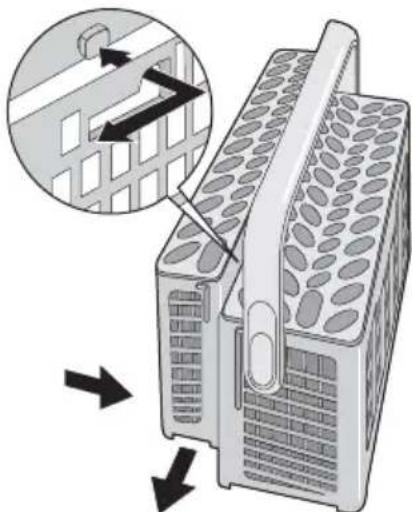

Der Besteckkorb besteht aus zwei Teilen, die bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen Sie sie dann auseinander.

Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.

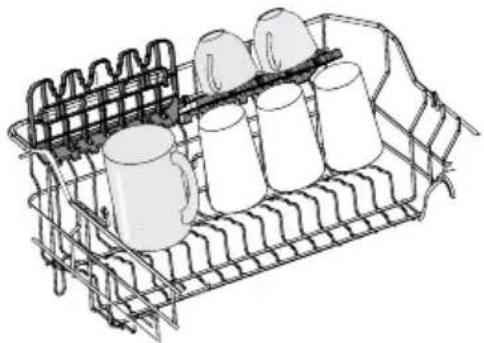

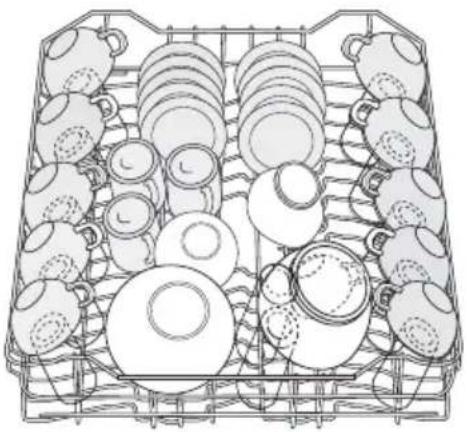

Oberkorb

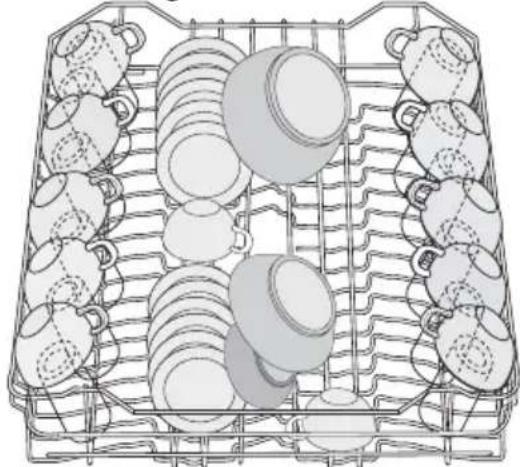

Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt.

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Oberflächen aller Geschirrteile erreicht.

Langstielige Gläser können umgedreht in die Tassenablagen gestellt werden. Für größere Gegenstände können die Tas- senablagen umgeklappt werden.

Der Oberkorb wird mit einem Mini-Besteck- korb geliefert.

Vorsicht! BITTE LEGEN SIE NIEMALS MESSER IN DEN MINI-BESTECKKORB. DAS GERÄT WÜRDE DADURCH BESCHÄDIGT.

Der Mini-Besteckkorb darf sich ausschließlich im vorderen Teil des Oberkorbs auf der linken oder rechten Seite befinden.

Die Besteckabmessungen hängen von der jeweiligen Position des Oberkorbs ab. Bitte halten Sie sich an die nachstehende Tabelle.

Zulässige Besteckabmessungen für den Mini-Besteckkorb
Wenn sich der Ober-korb in der oberen Position befindet	maximal 15 cm
Wenn sich der Ober-korb in der unteren Position befindet	maximal 20 cm

Weiche Stachelreihen

Weiche Stachelreihen verhindern, dass sich Gläser während des Spülprogramms oder bei Herausnahme des Oberkorbs bewegen.

Näheres zur korrekten Positionierung der weichen Stachelreihen entnehmen Sie bitte den Abbildungen. Für flexiblere Beladungsmöglichkeiten können sie auf der linken oder auf der rechten Seite des Korbs angebracht werden.

Wenn Sie die Stachelreihen in der richtigen Position angebracht haben, drücken Sie diese bitte fest nach unten und überprüfen Sie, dass diese sich nicht mehr bewegen.

Vorsicht! VERGEWISSEHN SIE SICH VOR DEM SCHLIEßen DER TÜR, DASS SICH DIE SPRÜHARME FREI DREHEN KÖNNEN.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im Unterkorb

Bei angehobenem Oberkorb

31 cm

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Maximale Geschirrhöhe im Unterkorb

Bei abgesenktem Oberkorb

27 cm

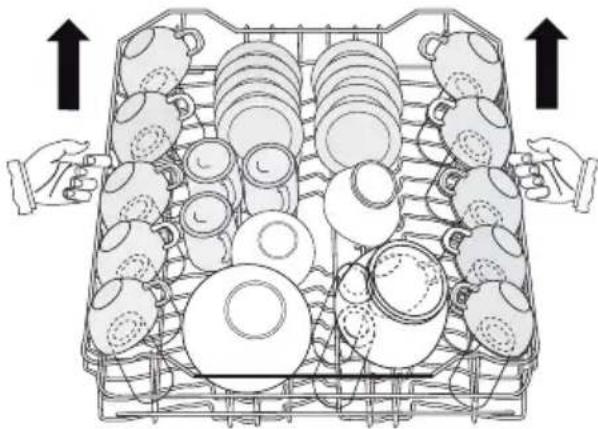

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.

i Verstellen Sie die Korbhöhe nie nur auf einer Seite.
Wenn sich der Korb in der oberen Position befindet, dürfen Sie keine Tassen auf die Tassenablagen stellen.

Schließen Sie nach dem Laden immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Umwelt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

1. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die Dosiermarkierungen:

20 = ca. 20 g Reiniger

30 = ca. 30 g Reiniger.

1. Bei Programmen mit Vorspülen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) füllen.

Dieser Reiniger wird in der Vorspülphase verwendet.

Verwendung von Reinigertabs; Legen Sie die Tabletten in das Fach (1)

1. Schließen Sie den Deckel und drücken Sie ihn an, bis er einrastet.

Reinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multitab" ausgerüstet, die die Verwendung von "Multitab" Kombi-Reinigungstabletten gestattet.

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klar-spül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstab- letten für Ihre Wasserhärte geeignet sind.

Siehe hierzu die Herstellerangaben.

Nach der Auswahl bleibt diese Funktion auch für die folgenden Spülprogramme eingeschaltet.

Bei der Anwahl dieser Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern automatisch gesperrt; die Kontrolllampen für Klarspüler und Salz sind ebenfalls deaktiviert.

Bei der Funktion "Multi-Tab" kann sich die Dauer der Spülprogramme ändern. In diesem Fall wird die Dauer des Programms automatisch auf dem Digital-Display aktualisiert.

Ein-/Abschalten der Funktion "Multitab" vor dem Beginn eines Spülprogramms. Nach dem Programmstart kann die Funktion "Multitab" NICHT mehr geändert werden. Wenn Sie die "Funktion Multitab" löschen möchten, müssen Sie zunächst die Programmeinstellung löschen und danach die "Funktion Multi-tab" abschalten. In diesem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.

Ein-/Abschalten der Funktion Multitab

Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E) und halten Sie sie solange gedrückt, bis die Kontrolllampe der Funktion Multitab aufleuchtet. Dies zeigt an, dass die Funktion aktiv ist. Zum Abschalten der Funktion die gleichen Tasten nochmals drücken, bis die Kontrolllampe des Symbols der Funktion "Multitab" erlischt.

i Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspüler auf.
2. Schalten Sie den Klarspüldosierer ein.
3. Bringen Sie den Klarspüldosierer in Stellung 2.
4. Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion Multitab möglich.

Ein-/Abschalten der Klarspülerdosierung

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Funktions- tasten B und C solange, bis die Kontroll- lampen der Funktionstasten A, B und C zu blinken beginnen.

3. Drücken Sie Funktionstaste B. Die Kontrolllampen der Funktionstasten A und C erlöschen, während die Kontrolllampe der Funktionstaste B weiterhin blinkt. Im Digital-Display wird die aktuelle Einstellung angezeigt.

0d	Klarspüldosierer abgeschaltet
1d	Klarspüldosierer eingeschaltet

1. Drücken Sie zum Wechseln der Einstellung erneut Taste B. Im Digital-Display wird die neue Einstellung angezeigt.
2. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.

Wenn Sie sich dafür entscheiden, wieder normale Reinigungsmittel zu verwenden, vergessen Sie bitte nicht:

1. Die Funktion Multitab auszuschalten.
2. Den Klarspüler- und Salzbehälter wieder zu füllen.
3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspüldosierung.

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter Tür. Der Programmstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen der Tür ein. Bis dahin kann die getroffene Auswahl geändert werden

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.
4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogramme").
   Wenn ein Programm ausgewählt ist, leuchtet die entsprechende Kontrolllampe auf.

Die Kontrolllampe für laufendes Programm leuchtet.

Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch. Die Kontrolllampe für laufendes Programm leuchtet weiterhin.

Einstellen und Starten des Programms mit der Zeitvorwahl

1. Sobald Sie das Spülprogramm eingestellt haben, drücken Sie bitte die Zeitvorwahl-taste, bis die Stundenzahl der Zeitvorwahl im Digital-Display erscheint. Mit dieser Option kann der Start des Spülprogramms von 1 bis 19 Stunden verzögert werden.
2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt jetzt automatisch. Die Zahl auf dem Display blinkt nicht mehr, sondern leuchtet kontinuierlich.

Bei eingestellter Zeitvorwahl ist die Kontrolllampe für das laufende Programm ausgeschaltet. Nach Ablauf der Zeitvorwahl beginnt automatisch das Spülprogramm, und die Kontrolllampe für das laufende Programm leuchtet auf.

1. Der Ablauf der Zeitvorwahl nimmt in Schritten von jeweils 1 Stunde ab.

2. Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Schließen Sie die Tür des Geschirrspülers; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.

3. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

i Die Auswahl des Spülprogramms und der Startvorwahl kann auch bei geschlossener Tür erfolgen. Bitte denken Sie daran, dass Sie nach dem Drücken einer Programmtaste NUR 3 Sekunden Zeit haben, um ein anderes Programm oder die Zeitvorwahl zu wählen; danach startet das gewählte Programm automatisch.

⚠️ Warning! Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist.

Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig.

Unterbrechen eines laufenden Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Schließen Sie die Tür des Geschirrspülers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.
• Drücken Sie die Ein-/Aus-Taste; alle Kontrolllampen erlöschen. Drücken Sie die Ein-/Aus-Taste erneut; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Abbrechen eines laufenden Spülprogramms oder einer laufenden Zeitvorwahl

• Drücken Sie gleichzeitig die beiden Funktionstasten B und C solange, bis alle Kontrolllampen der Programmwahltasten leuchten und die Kontrolllampe für das laufende Programm erlischt.
• Wenn Sie eine Zeitvorwahl ausschalten, wird damit auch die Auswahl des Spülprogramms aufgehoben. In diesem Fall müssen Sie das Spülprogramm erneut einstellen.
• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Ende des Spülprogramms

- Der Geschirrspüler stoppt automatisch.

• Das Digital-Display zeigt Null an.

• Die Kontrolllampe für laufendes Programm leuchtet weiterhin auf.

- Die Kontrolllampe des soeben beendeten Programms leuchtet weiter.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

2. Öffnen Sie die Tür des Geschirrspüler einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr rascher ab und die Trockenwirkung wird verbessert.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser

absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wassershahn schließen.

Spülprogramme

Spülprogramme

Programm	Grad der Verschmutzung	Art der Bela-dung	Programmbeschreibung
Intensive	Stark ver-schmutzt	Geschirr, Be-steck, Töpfe und Pfannen	VorspülenHauptspülgang2 ZwischenklarspülgängeKlarspülenTrocknen
[VGTX]Auto1)	Beliebig	Geschirr, Be-steck, Töpfe und Pfannen	VorspülenHauptspülgang1 oder 2 ZwischenklarspülgängeKlarspülenTrocknen
[ZAAT]Quick2)	Normal / leicht verschmutzt	Geschirr und Be-steck	HauptspülgangKlarspülen
[HSC6]Eco3)	Normal ver-schmutzt	Geschirr und Be-steck	VorspülenHauptspülgang1 ZwischenklarspülgangKlarspülenTrocknen
[30XK]Rinse	Beliebig	Geschirrspüler teilweise gefüllt (wird im Tages-verlauf vollständig gefüllt).	1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen).Für dieses Programm ist kein Reinigungsmittel erforderlich.

1) Während des 'Auto' Spülprogramms wird der Verschmutzungsgrad des Geschirrs dadurch bestimmt, wie stark das Wasser getrübt ist. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist. Die Wassertemperatur wird automatisch auf 45° C bis 70° C eingestellt.
2) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.
3) Testprogramm für Prüfinstitute

Verbrauchswerte

Programm Programmdauer(Minuten)1)	Energieverbrauch(in kWh)	Wasserverbrauch(Liter)
Intensive - 1,8 - 2,0 23 - 25
Auto - 1,1 - 1,7 12 - 23
Quick - 0,9 9
Eco2)	- 1,0 - 1,1 12 - 13
Rinse - 0,1 4

1) Im Digital-Display wird die Programmdauer angezeigt.

2) Testprogramm für Prüfinstitute

i Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der

Stromversorgung und der Geschirrmenge abhängen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.

⚠️ Warning! Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür und entfernen Sie den Unterkorb.

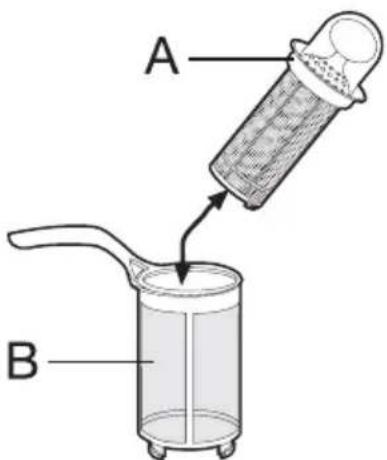

2. Das Filtersystem des Geschirrspülers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Entriegeln Sie das Filtersystem mit dem Griff des Mikrofilters.

A B

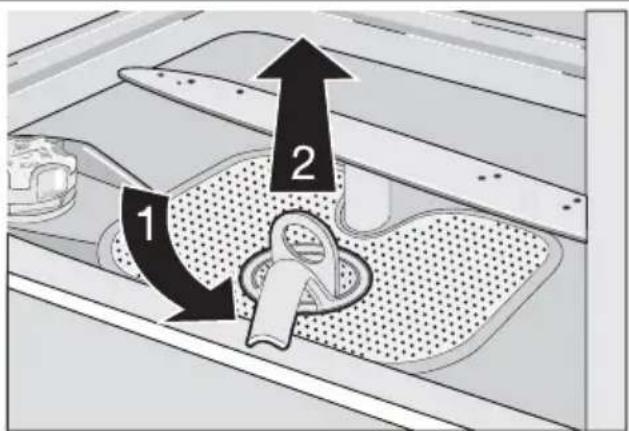

1. Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie das Filtersystem heraus

1. Fassen Sie den Grobfilter (A) am Handgriff und ziehen Sie ihn aus dem Mikrofilter (B).
2. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.

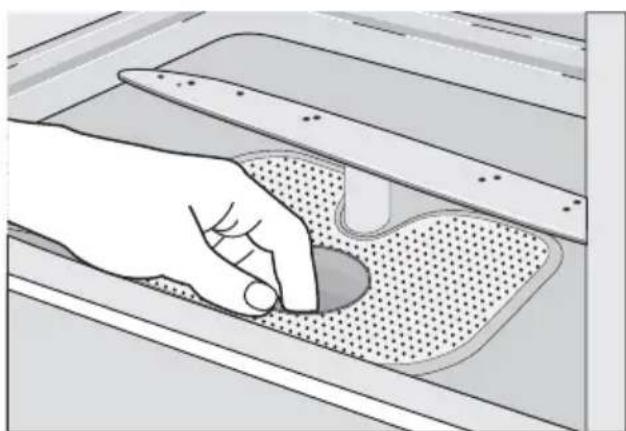

3. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten sorgfältig.

1. Setzen Sie das Filtersieb wieder in den Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.

2. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) ein und drücken Sie die beiden Filter zusammen.

3. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spülraumboden hervorragt.
   Benutzen Sie den Geschirrspüler NIEMALS ohne die Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.
   i Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülerbehälters regelmäßig mit einem feuchten Tuch.

Alle 3 Monate sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen können durch nachlässige Instandhaltung oder Versehen bedingt sein und mit den in der folgenden Tabelle be-

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.
   Lassen Sie das Gerät beim Transport nicht umkippen.

schriebenen Hinweisen ohne Hilfe des Kundendienstes behoben werden.

Schalten Sie den Geschirrspüler ab, öffnen Sie die Tür und führen Sie folgende Kontrollen durch.

Fehlercodes und Störungsanzeige Mögliche Ursachen und Abhilfe
Die Kontrolllampe für das laufende Programm blinkt ständig,10 wird im Digital-Display angezeigtDer Geschirrspüler füllt kein Wasser ein	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Den Wasserhahn reinigen.Der Wasserhahn ist geschlossen.Drehen Sie den Wasserhahn auf.Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.Reinigen Sie den Filter in der Schlauchverschraubung.Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Die Kontrolllampe für das laufende Programm blinkt ständig,20 wird im Digital-Display angezeigtDer Geschirrspüler pumpt nicht ab	Der Siphon ist verstopft.Den Siphon reinigen.Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.Den Anschluss des Ablaufschlauchs kontrollieren.
Die Kontrolllampe für das laufende Programm blinkt ständig,30 wird im Digital-Display angezeigtAquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Störung Mögliche Ursachen und Abhilfe
Das Programm startet nicht	Tür des Geschirrspülers nicht richtig geschlossen.Schließen Sie die Tür des Geschirrspülers.Netzstecker nicht eingesteckt.Netzstecker einsteckenDie Sicherung der Hausinstallation ist durchgebrannt.Sicherung ersetzen.Zeitvorwahl eingestellt.Löschen Sie die Zeitvorwahl, wenn das Geschirr sofort gewaschen werden soll.
Schalten Sie nach diesen Kontrollen das Gerät ein.Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst.Wenden Sie sich bitte an den Kundendienst und machen Sie folgende Angaben: Modell	(Mod.), Produktnummer (PNC) und Seriennummer (S.N.).Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:Modell(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..Produkt-Nummer(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Serien-Nr.(S.N.) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Wahl eines falschen Spülprogramms.Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült werden. Die Körbe dürfen nicht überladen werden.Falsche Beladung behindert die Drehung der Sprüharme.Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.Zu hohe oder zu geringe Reinigungsmitteldosierung.Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.Ablaufschlauch falsch verlegt.Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Behälter für Klarspüler ist leer.
Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag auf Gläsern und Geschirr	Klarspülerdosierung reduzieren.
Eingetrocknete Wassertropfen auf Gläsern und Geschirr	Klarspülerdosierung erhöhen.Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an den Kundendienst des Reinigungsmittel-Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kundendienst.

Technische Daten

Abmessungen Breite	HöheTiefe	60 cm85 cm63,5 cm
Elektrischer Anschluss - An-schlussspannung - Gesamtleis-tung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck Mindestdruck	Höchstdruck	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Fassungsvermögen 12 Maßgedecke

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülerbehälter und mit dem Testprogramm (siehe "Verbrauchswerte") durchgeführt werden.

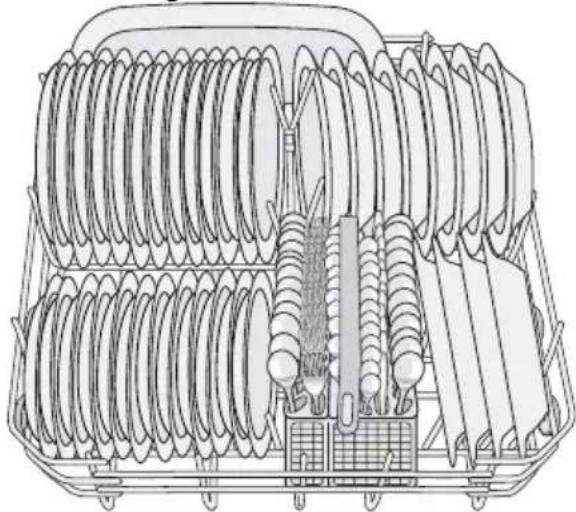

Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung: 5 g + 25 g (Typ B)
Klarspülereinstellung Position 4 (Typ III)

i Die Prüfung MUSS folgendermaßen ausgeführt werden:

• OHNE weiche Stachelreihen, und
• OHNE Mini-Besteckorb.

BITTE ENTFERNEN SIE diese Teile aus dem Oberkorb.

Anordnung des Oberkorbs

Anordnung des Unterkorbs

Anordnung des Besteckkorbs

! Warnung! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle)

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

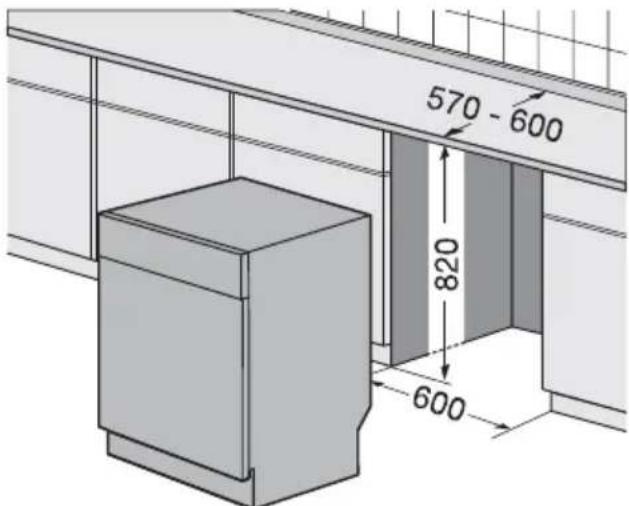

Die Arbeitsplatte des Geschirrspülers ist abnehmbar. Dadurch kann das Gerät als Einbauvariante unter einem passenden Spülbecken bzw. einer bereits vorhandenen Arbeitsplatte installiert werden, vorausgesetzt, die Abmessungen des Einbauraumes ent-

sprechen den in der folgenden Abbildung angegebenen Maßen.

570 - 600 820 600

Gehen Sie hierzu folgendermaßen vor:

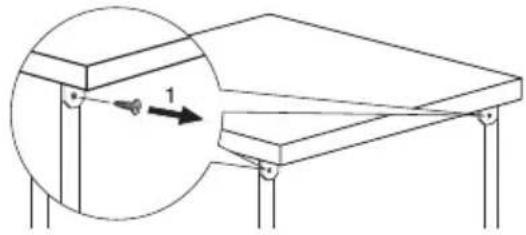

- Entfernen Sie die Arbeitsplatte des Geschirrspülers, indem Sie die beiden hinteren Befestigungsschrauben lösen (1), die Arbeitsplatte von hinten nach vorn schieben (2) und aus den vorderen Schienen herausheben, und die Arbeitsplatte anheben (3).

Richten Sie den Geschirrspüler mit den einstellbaren Füßen horizontal aus und schieben Sie ihn in die Einbaunische. Stellen Sie beim Einschieben des Gerätes in den Einbauraum sicher, dass die Schläuche für die Wasserzufuhr und den Abfluss nicht geknickt oder eingeklemmt werden.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Vergewissern Sie sich nach der Installation des Geschirrspülers, dass er für einen Servicetechniker im Falle einer Reparatur gut zugänglich ist.

Soll der Geschirrspüler nicht mehr als Einbauvariante genutzt werden, ist die Arbeitsplatte wieder anzubringen.

Der Sockel solcher Geräte ist nicht einstellbar.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Küchenmöbels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Wasseranschluss

Wasserzuleitung

Das Gerät kann mit Warmwasser (max. 60°) wie auch mit Kaltwasser gespeist werden. Mit einer Warmwasserversorgung können Sie unter Umständen deutlich Energie sparen. Allerdings kommt es dabei darauf an, wie das Warmwasser aufbereitet wird. (Wir empfehlen alternative Energiequellen, die besonders umweltfreundlich sind wie zum Beispiel Solar- bzw. Photovoltaikanlagen oder Windenergie).

Wenn Sie den Anschluss selbst durchführen: die Kopplungsmutter des Wassereinlauf- schlauchs des Gerätes ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-Block. Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim An- schluss nicht geknickt, gequetscht oder ver- dreht werden.

Dieses Gerät besitzt einen Zulauf- und Ablaufschlauch, die nach rechts oder links verlegt werden können, um die Installation mit der Klemmmutter zu erleichtern. Die

Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit einer Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich.

Falls das Gerät mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, lassen Sie bitte vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch diesen fließen.

i BENUTZEN Sie KEINE Anschlusschläuche von Altgeräten.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von mindestens 30 cm und maximal 100 cm vom Boden des Geschirrspülers befinden.

max 100 cm min 30 cm

Der Ablaufschlauch kann nach rechts oder links verlegt werden

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt

Elektrischer Anschluss

! Warnung! Die

Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Stellen Sie vor der ersten Benutzung des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die Nennwerte der Sicherung sind

sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Bei Verwendung eines Verlängerungsschlauchs darf dessen Länge maximal 2 Meter betragen; der Innendurchmesser des Verlängerungsschlauchs darf nicht kleiner als der des Ablaufschlauchs sein.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des mitgelieferten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon angeschlossen wird, muss die gesamte Kunststoffmembran (A) entfernt werden. Wird die Membran nicht vollständig entfernt, setzt sich der Ablaufschlauch im Laufe der Zeit durch Ablagerungen von Speiseresten im Siphon zu

i Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.
Zur Vermeidung von Undichtigkeiten nach der Installation stellen Sie bitte sicher, dass alle Wasseranschlüsse fest angezogen und dicht sind.

ebenfalls aus dem Typenschild ersichtlich

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose.

Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden. Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen

eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am

Netzstecker. Niemals am Netzkabel ziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen sollten.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

⚠️ Warning! Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter: www.electrolux.de www.electrolux.co.at
