BEDIENUNGSANLEITUNG 035984F,85F,86F,87F ROTHENBERGER

Art.-Nr.035984F,85F,86F,87F

www. rothenbergerindustrial.com

TECHNISCHE DATEN FÜR GASHEIZSTRAHLER 035984F, 035985F, 035986F & 035987F

Gasart	Propan G31, 37 mbar
Gaskategorie, Betriebsdruck	I3P (37), 37 mbar
Brennerdüse:	1,1 mm
Nennleistung	2,50–4,20 kW (0,2–0,34 kg/h)

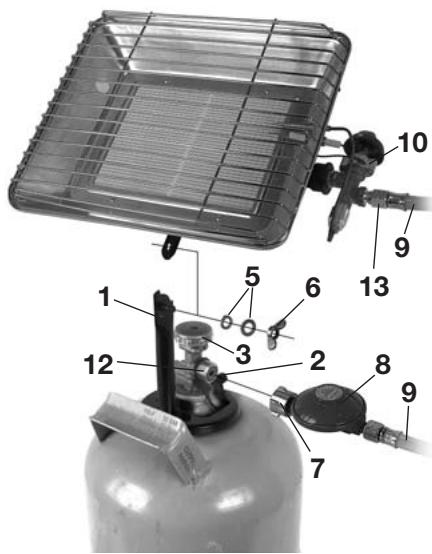

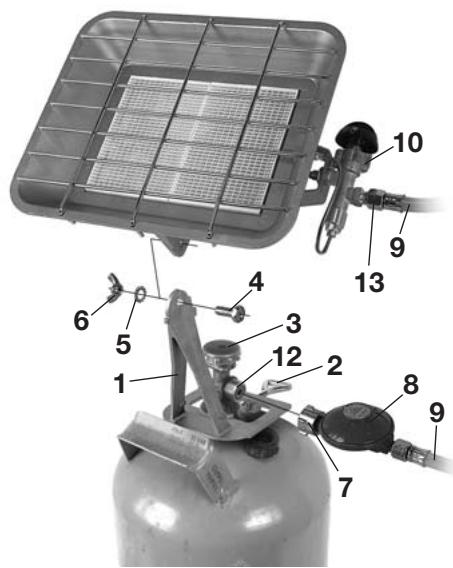

TEILEBEZEICHNUNG

1. Halterung
2. Befestigungsschraube
3. Flamchénventil
4. Fixierschraube
5. Beilagscheibe und Sicherungsring
6. Flügelmutter
7. Regleranschluss
8. 37 mbar Konstantdruckregler
9. Schlauch
10. Geräteventil
11. Piezozündung (nur 035985F & 035987F)
12. Flaschenanschluss
13. Geräteanschluss

LIEFERUMFANG

1. Gasheizstrahler, 37 mbar mit G 1/2" Schlauchverbindung mit Rechtsgewinde
2. Gasdruckregler (37 mbar Niedrigdruck, Leistung 1,5 kg/h), Art.-Nr. 035921F
3. Gasschlauch 500 mm, mit G 1/2" Rechtsgewinde x M20x150
4. Halterung mit Flügelmutter, Schraube, Beilagscheibe und Sicherungsring
5. Befestigungsschraube
6. Pieozündung mit Mutter und Kabel (nur 035985F & 035987F)

VERWENDUNGszweck

Dieses Gerätarf nur als Heizstrahler verwendet werden. DIESES GERÄT IST NICT FÜR DIE VERWENDUNG IN WOHNRAUMEN GEEIGNET. DIESES GERÄT DARF NUR IM FREIEN VERWENDET WERDEN. Das Gerät muss gemäß den geltenden Gesetzen installiert werden.

Nur für den Gebrauch im Freien

Achtung, heiße Teile

BESTIMMUNGSLAND FRANKREICH

SICHERHEITSHINWEISE

• Im Fall eines Lecks (Gasperuch), schlieben Sie das Flamchenventil und halten Sie das Gerät fern von Zündquellen. Suchen Sie und beheben Sie das Leck, bevor Sie das Gerät in Betriebnehmen. Suchen Sie nie ein Leck mit eine Flamme sondern benutzen Sie hierzu Seifenlauge.
• Das Gerätarf nur an einem gut belufteten Ort verwendet werden.
• Das Gerätarf nicht in Kellern oder unter Erdgleiche verwendet werden.
• Falls das Gerät über längerer Zeit nicht benutzt wird ist das Gerät von der Gasflasche zu trennen und an einem kühlen, trocken Ort, außerhalb der Reichweite von Kindern zu lagern.
• DIESES GERAT DARF NUR IM FREIEN VERWENDET WERDEN.
• Bei Nichtgebrauch ist das Gerät durch schließen des Flaschenventils von der Gasflasche zu trennen.
• Um Beschädigungen zu vermeiden dürfen Schläuche nicht verdrecht werden. Der Verbindungsschlauch darauf nicht verdrecht am Gerät angeschlossen werden.
• Das Gerätarf nur fern von Wänden, entflammbaren Materialen und Zündquellen aufgestellt werden.
• Das Gerätarf nur mit einem Schlauch und Regler, wie in dieser Gebrauchsanleitung beschrieben, betrieben werden.
• Überprüfen Sie den Schlauch regelmäß auf Beschädigungen. Ersetzen Sie beschädigte Schläuche.
• Wahlrend des Betriebes wird these Gerät sehr heißt. Berühren Sie keine他们是 Geräteile. Lassen Sie das Gerät vollständig auskühlen, bevor Sie es transportieren, abmontieren oder lagern.
• Wahrend des Gebrauchs darf das Gerät nicht bewegt werden. Lassen Sie das Gerät vollständig abkühlen, bevor Sie es transportieren.
• Versuchen Sie nie ein Gerät, das an einer Gasflasche angeschlossen ist, durch Teile des Gerätes selbst zu haben oder zu transportieren. Verwenden Sie hierzu nur den Handgriff der Gasflasche.
• Versuchen Sie nie, das Gerät im Bereich des Injektors anzuzüunden.
• Entfernen Sie nie das Sicherheitsgitter und zerlegen oder modifizieren Sie das Gerät nicht.
• Kinder vom Gerät fernhalten.
• Lassen Sie das Gerät nie unbeaufsichtigt. Gerät bei gebrochener oder beschädigter Keramik nicht in Betriebnehmen.

DRUCKREGLER UND VERBINDUNGSSCHLAUCH

Benutzen Sie nur den mitgelieferten Schlauch und Schlauchanschluss. Kontaktieren Sie unseren Kundendienst oder ihren regionalen Gashändler, falls Sie Austausch benötigten. Der Gebrauch nicht-zugelassener oder veränderter Teile ist gefährlich und kann schwere Verletzungen zur Folge haben. Es wird empfohlen, den Regler nach max. fünf Jahren auszutauschen. Der Verbindungsschlauch muss der einschlädigen regionalen Gesetzgebung entsprechen. Der Schlauch dar eine maximale Länge von 0,5 m nicht überschreiben, aufweisen, wenn das Gerät, wie in dieser Bedienungsanleitung beschrieben, an einer Gasflasche montiert wird. Abgenutzte oder beschädigte Schäuche müssen ausgetauscht werden. Vergewissen Sie sich, dass der Schlauch nicht eingeklemmt oder geknicht ist und keine anderen Teile des Gerätes als die Verbindung berührt.

MONTAGE

MONTAGE DER HALTERUNG AM GERÄT

Verbinden Sie das Gerät mit der Halterung mit Hilfe des mitgelieferten Befestigungsmaterials (Flügelmutter, Beilagscheibe, Sicherungsring und Schraube). Sehen Sie auch das Foto auf Seite 10 dieser Bedienungsanleitung.

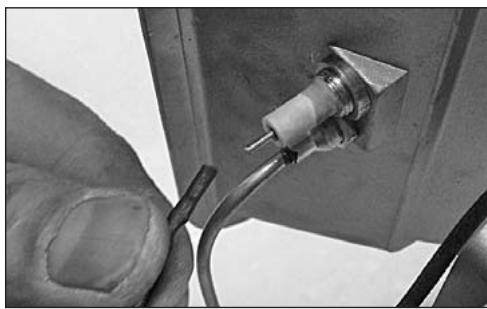

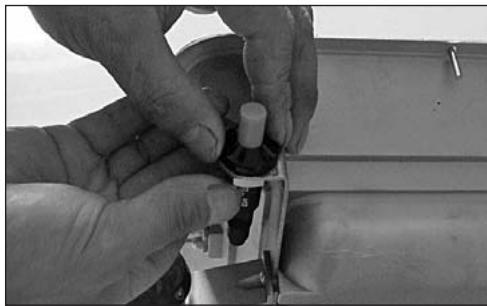

MONTAGE DER PIEZOZündung (NUR ART. NR. 035987F)

• Schieben Sie die Piezozündung in das Loch an der Piezohalterung und befestigen Sie diese mit der darauf vorgesehene Mutter.
• Verbinden Sie die Piezozündung mit der Zündungsnavel unter Verwendung des mitgelieferten Kabels.

MONTIEREN DES GERÄTES UND ANSCHLUSS AN EINER GASFLASCHE

Das Gerätarf nur an 13 kg-Propangasflaschen angeschlüssen werden.

• Schieben Sie die Halterung über den Flaschenhals.
• Fixieren Sie das Gerätamt Halterung am Flaschenhals, indem Sie die Befestigungsschraube fest zudrehen, damit diese am Flaschenhals anschlägt.
• Vergewissern Sie sich, dass das Flamchenventil und das Geräteventil geschlossen sind.
• Überprüfen Sie den Zustand des Schlauches und des Reglers jedem Mal vor Gebrauch des Gerätes. Verwenden Sie keinen Schlauch oder Regler, der Beschäftigungen oder Abnutzungsserscheinungen aufweist.
• Verbinden Sie den Druckregler mit der Gasflasche.
• Verbinden Sie den Gasschlauch mit dem Druckregler und mit dem Gerät. Vergewissern Sie sich, dass der Schlauch nicht verdrecht oder angespannt ist und keine Teile der Gerät berührt, die heißt werden können.
• Öffnen Sie das Flaschenventil. Vergewissern Sie sich, dass alle Verbindungen dicht sind. Falls notwendig, verwenden Sie hierzu ein Lecksuchspray oder eine Seifenlauge. Eventuell sind die Verbindungen nachzuziehen. Verwenden Sie das Gerät nicht, wenn Sie vermuten, dass das System undicht ist.

VERWENDUNG

Gehen Sie wie folgt vor, um das Gerät anzuzünden und die Flamme einzustellen:

• Stellen Sie das Gerät und die Gasflasche im Freien auf eine feste, ebene Fläche, fern von entflammbaren Materialien auf.
• Öffnen Sie die Flaschenventil, indem Sie den Hahn gegen den Uhrzeigersinn drehen.
• Halten Sie den Ventilknopf gedrückt und drehen Sie diesen auf die hochste Stufe.
• Modelle 035985F & 035987F: Drücken Sie die Piezozündung.
• Modelle 035985F & 035987F: Zündes Sie das Gerät an, indem Sie eine Flamme zum Keramik, möglichstweit vom Bereich des Injektors entfernt, halten.
• Halten Sie den Ventilknopf ca. 20 Sekunden gedrückt. Falls die Flamine ausgeht, wiederholen Sie die oben beschriebene Schritte.
• Sobald die Flamme sich stabilisiert, kann sie durch Drehen des Knopfes wie gewündt reguliert werden.
• Um das Gerät auszuschalten, stellen Sie die Flamme ab indem Sie zunachst das Flaschenventil und anschließend das Geräteventil schreiben.

WARTUNG UND REINIGUNG

AUSWECHSELN DER GASFLASCHE

• Die GasflaschearfurimFreienund fernvonalleZündquellenundanderenPersonengeechseltwerden.
• Schlieben Sie das Flaschenventil und das Geräteventil.
• Falls das Gerät in Betrieb war, setzen Sie es vollständig abkühlen.
• Schrauben Sie den Gasregler ab und entfernen Sie diesen.
• Schrauben Sie die Befestigungsschraube ab und entfernen Sie die Halterung und das Gerät vom Flaschenhals.
• Gehen Sie wie im Abschnitt 'Montieren des Gerätes und Anschluss an einer Gasflasche' vor.

REINIGUNG

• Das Gerät muss vor der Lagerung vollständig gereinigt werden, insbesondere wenn das Gerät länger Zeit nicht benutzt wird.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie es lagern.
• Verwenden Sie für die Reinigung Wasser und eine milde Seite.
• Falls der Brenner oder eines der Rohre verstopt sind, verwenden Sie Druckluft um die Ursache der Verstopfung zu beseitigen.
• Lagern Sie das Gerät an einem trockenen und staubfrei den Ort. Wenn möglich in der Originalverpackung aufbewahren.

FEHLERBEHEBUNG

Fehler	Ursache	Fehlerbehebung
Das Gerät{lösst sich nicht anzünden	Nicht alle nötigen Gashähne offen	Öffnen Sie das Flaschenventil und das Geräteventil
	Gasflasche leer	Tauschen Sie die Gasflasche aus
	Druckregler defect	Tauschen Sie den Druckregler aus
	Injaktor blockiert	Reinigen Sie den Injaktor oder ersetzen Sie diesen
Flamme sehr schwach, instabil, gelb...	Gasflasche fast leer	Tauschen Sie die Gasflasche aus
	Druckregler defect	Tauschen Sie den Druckregler aus
	Injaktor blockiert	Reinigen Sie den Injaktor oder ersetzen Sie diesen
Gas tritt aus einem Ventil aus	Ventil fehlerhaft	Lassen Sie das Gerät von einem Fachmann reparieren
	Druckregler defect	Tauschen Sie den Druckregler aus

Nicht mehr gebrauchsfähige Geräte zum Recyclen bei einer Wertstoffsammelstelle abgeben. Nicht mit dem Hausmüll entsorgen. Weitere Informationen erhalten Sie bei der dafür zuständigen Behörde. Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihr dem Gebiet geltenden Vorschriften.

CE

EG-Konformitätserklärung

Hiermit erklaren wir,
WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria

dass das nachfolgenden bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlagen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Diese Erklärung bezieht sich nur auf das Gerät in dem Zustand, in dem es in Verkehr gebrachte wurde. Vom Endbenutzer nachtraglich angebrachte Teile und/oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt.

Produktbezeichnung / Funktion:

Type- / Modellbezeichnung:

Seriennummer/Chargennummer:

Handelsbezeichnung:

Einschlagige EG-Richtlinien:

Angewandte harmonisierte Normen:

Gasheizstrahler

Oliver Hahn
Leiter-Einkauf und Bevollmächtiger der Technischen Dokumentation

Anif, 01-08-2010

Technische Dokumentation verfügbar bei: WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria

Mag. Bart Duquene
Produktmanager
