BEDIENUNGSANLEITUNG L10S ULTRA DREAME

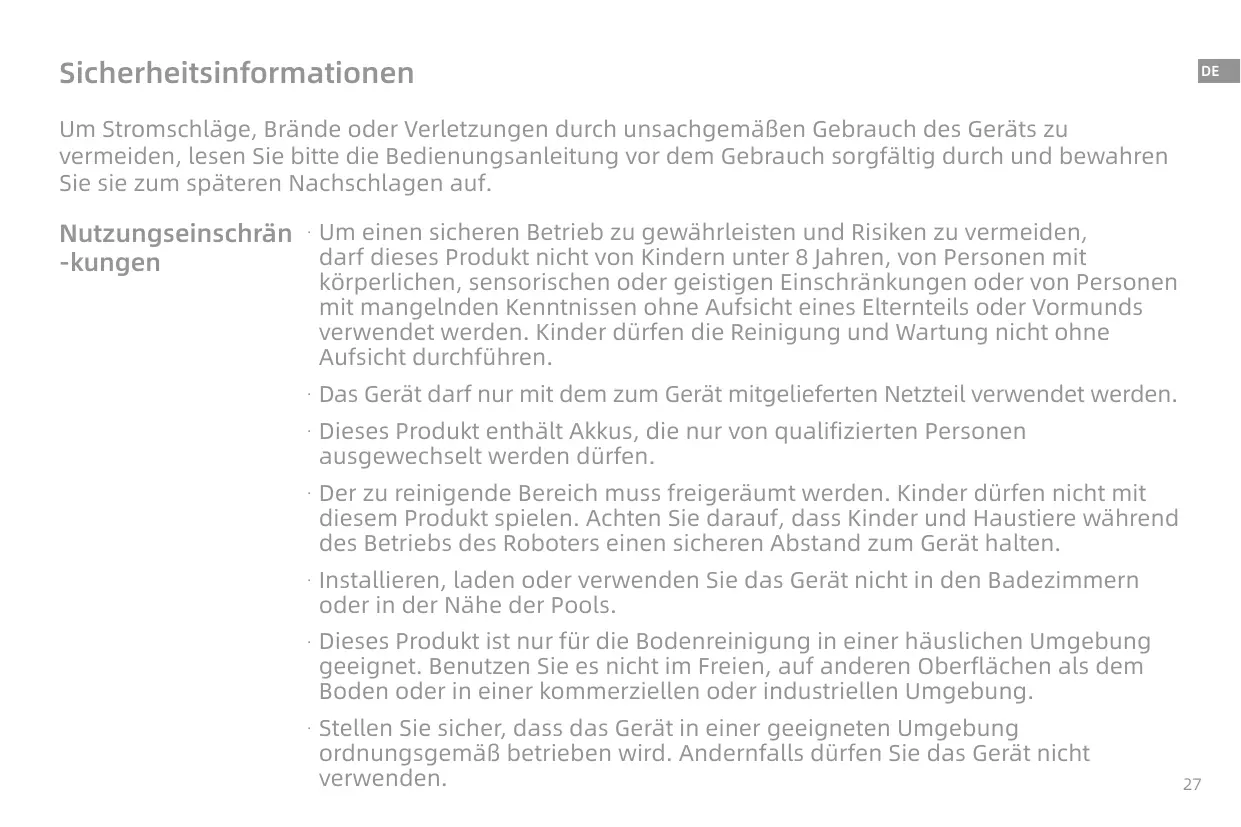

Sicherheitsinformationen Um Stromschläge, Brände oder Verletzungen durch unsachgemäBen Gebrauch des Geräts zu vermeiden, lesen Sie bitte die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Nutzungseinschrän : Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden, -kungen darf dieses Produkt nicht von Kindern unter 8 Jahren, von Personen mit kôrperlichen, sensorischen oder geistigen Einschränkungen oder von Personen mit mangelnden Kenntnissen ohne Aufsicht eines Elternteils oder Vormunds verwendet werden. Kinder dürfen die Reinigung und Wartung nicht ohne Aufsicht durchführen. - Das Gerät darf nur mit dem zum Gerät mitgelieferten Netzteil verwendet werden. - Dieses Produkt enthält Akkus, die nur von qualifizierten Personen ausgewechselt werden dürfen. - Der zu reinigende Bereich muss freigeräumt werden. Kinder dürfen nicht mit diesem Produkt spielen. Achten Sie darauf, dass Kinder und Haustiere während des Betriebs des Roboters einen sicheren Abstand zum Gerät halten. - Installieren, Laden oder verwenden Sie das Gerät nicht in den Badezimmern oder in der Nähe der Pools. - Dieses Produkt ist nur für die Bodenreinigung in einer häuslichen Umgebung geeignet. Benutzen Sie es nicht im Freien, auf anderen Oberflächen als dem Boden oder in einer kommerziellen oder industriellen Umgebung. : Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung ordnungsgemäB betrieben wird. Andernfalls dürfen Sie das Gerät nicht verwenden. 27

Nutzungseinschrän : Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und -kungen wenden Sie sich an den Kundendienst. - Verwenden Sie den Roboter nicht in einem Bereich, der sich über dem Bodenniveau befindet und der nicht durch eine Schutzbarriere begrenzt wird. - Stellen Sie den Roboter nicht auf den Kopf. Verwenden Sie die LDS-Abdeckung, die Roboterabdeckung oder den Bumper nicht als Griff für den Roboter. - Benutzen Sie den Roboter nicht in Umgebungen, in denen die Temperaturen über 40 °C oder unter 0 °C liegen, und auch nicht auf Bôden mit Flüssigkeiten oder klebrigen Substanzen. - Entfernen Sie lose Gegenstände vom Boden und entfernen Sie Kabel oder Netzkabel am Reinigungsweg, bevor Sie das Gerät in Betrieb nehmen, um Schäden oder Verletzungen durch Schleifen zu vermeiden. - Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um zu verhindern, dass der Roboter sie anstôBt und beschädigt. - Halten Sie Haare, Finger und andere Kôrperteile von der Saugôffnung des Roboters fern. - Halten Sie das Reinigungswerkzeug auBerhalb der Reichweite von Kindern. - Betreiben Sie das Gerät nicht in einem Raum, in dem ein Säugling oder ein Kind schläft. - Kinder, Haustiere oder Gegenstände dürfen weder auf dem stillstehenden noch dem sich bewegenden Roboter positioniert werden.

Sicherheitsinformationen Nutzungseinschrän : AuBer Reichweite von Kindern bewahren Sie den Roboter auf. -kungen - Verwenden Sie nur das offiziell zugelassene Reinigungsmittel. Nicht Es darf nicht jede Flüssigkeit wie Alkohol oder Desinfektionsmittel gleich hinzugefügt werden. - Benutzen Sie den Roboter nicht zum Aufwischen oder Aufsaugen brennender Substanzen. Verwenden Sie den Roboter nicht zum Aufsaugen von entflammbaren oder brennbaren Flüssigkeiten, ätzenden Gasen oder unverdünnten Säuren oder Lôsungsmitteln. - Saugen Sie keine harten oder scharfen Gegenstände ein. Verwenden Sie das Gerät nicht zum Aufnehmen von Gegenständen wie Steinen, groBen Papierstücken oder anderen Dingen, die das Gerät verstopfen kônnten. - Bitte schalten Sie das Gerät vor der Reinigung und Wartung aus und ziehen Sie den Netzstecker. - Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten Tuch ab oder spülen Sie sie nicht mit Flüssigkeit aus. Nach der Reinigung waschbarer Teile, trocknen Sie die Teile vollständig, bevor Sie sie wieder einbauen und verwenden. - Bitte verwenden Sie das Produkt gemäB den Anweisungen im Benutzerhandbuch. Der Benutzer ist für jeglichen Verlust oder Schaden verantwortlich, der aufgrund inkorrekter Verwendung dieses Produkts entsteht.

Akkus und Ladung - Verwenden Sie keine Batterien oder Basisstationen von externen Anbietern. Der Roboter kann nur mit der Basisstation Modell RCS9 verwendet werden. - Versuchen Sie nicht, die Batterie oder die Basisstation selbst zu zerlegen, zu reparieren oder zu modifizieren. : Stellen Sie die Basisstation nicht in die Nähe einer Wärmequelle. - Verwenden Sie kein feuchtes Tuch oder nasse Hände, um die Ladekontakte der Basisstation abzuwischen oder zu reinigen. - Entsorgen Sie alte Akkus sachgemäB. Unbenutzte Akkus sollten in einer geeigneten Recycling-Einrichtung entsorgt werden. - Wenn das Stromkabel beschädigt ist, schalten Sie das Gerät sofort aus und wenden Sie sich an den Kundendienst. : Stellen Sie sicher, dass der Roboter beim Transport ausgeschaltet ist und môglichst in der Originalverpackung befôrdert wird. - Wenn der Roboter für eine längere Zeit nicht benutzt werden soll, Laden Sie ihn voll auf, schalten ihn aus und lagern ihn an einem kühlen und trockenen Ort. Laden Sie den Roboter mindestens je 3 Monate auf, um eine Tiefentladung des Akkus zu vermeiden. - Der Lithium-lonen-Akku enthält umweltgefährdende Stoffe. Bevor der Roboterstaubsauger entsorgt wird, muss zunächst der Akku entfernt werden, anschlieBend muss in Übereinstimmung mit den lokalen Gesetzen und Vorschriften des Landes oder der Region, in dem er benutzt wurde, eine Entsorgung oder Wiederverwertung stattfinden.

Sicherheitsinformationen Akkus und Ladung : Es ist besser, den Akku erst aus dem Produkt zu entnehmen, wenn er vollständig aufgebraucht ist. Dabei muss sichergestellt werden, dass Ihr Produkt von der Spannungsversorgung getrennt ist.

1) Entfernen Sie die Schraube an der Unterseite und nehmen Sie die Abdeckung ab.

2) Ziehen Sie den Akkuanschluss ab und nehmen Sie anschlieBend den Akku

heraus. Beschädigen Sie den Akku nicht, um Verletzungen vorzubeugen.

3) Geben Sie den Akku an eine Recyclingstelle zurück.

Lasersicherheitsin - Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN -formationen 60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist direkter Augenkontakt zu vermeiden.

LASERPRODUXKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021 Hiermit bestätigt, Dreame Trading (Tianjin) Co., Ltd. dass das Funkgerät des Typs RLS6LADC mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://global.dreametech.com Ein detailliertes elektronisches Handbuch finden Sie unter https://global.dreametech.com/pages/user-manuals-and-faqs

Produktübersicht Packungsinhalt Anderes Zubehôür C ] 1 . D à Ô ) 4 Roboter = = cr Ü Seitenbürste Netzkabel Reinigungsbürste Staubsammelbeutel Wischmopp x 2 Mopphalter x 2 Basisstation {vorinstalliert)

Mehrflächiger Bodenreiniger Rampe der Basisstations- Verlängerungsplatte Benutzerhandbuch

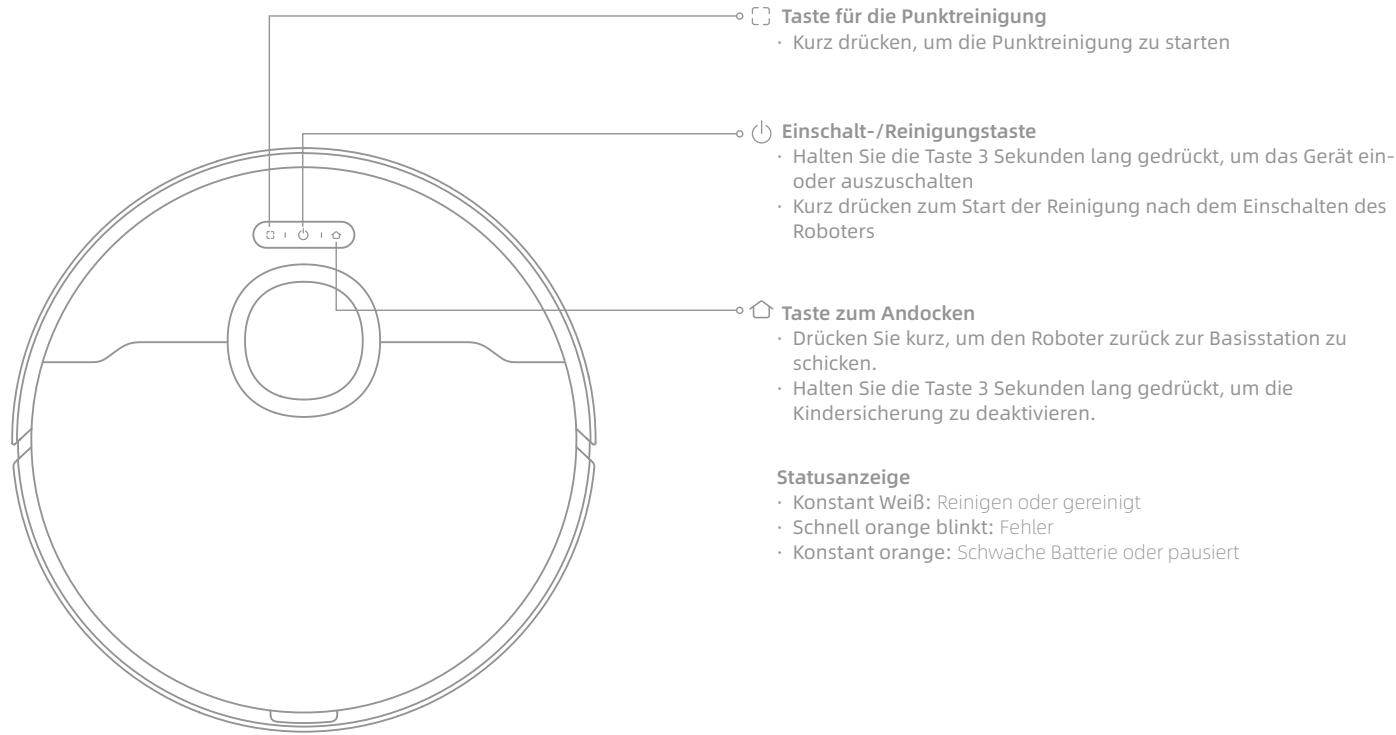

Produktübersicht Roboter £2 Taste für die Punktreinigung + Kurz drücken, um die Punktreinigung zu starten () Einschalt-/Reinigungstaste - Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten + Kurz drücken zum Start der Reinigung nach dem Einschalten des Roboters Q Taste zum Andocken - Drücken Sie kurz, um den Roboter zurück zur Basisstation zu schicken. + Halten Sie die Taste 3 Sekunden lang gedrückt, um die Kindersicherung zu deaktivieren. Statusanzeige + Konstant WeiB: Reinigen oder gereinigt + Schnell orange blinkt: Fehler + Konstant orange: Schwache Batterie oder pausiert Hinweis: Drücken Si beliebige Taste, um zu pausieren, während der Robater reinigt ader zum Aufladen zurückkehrt.

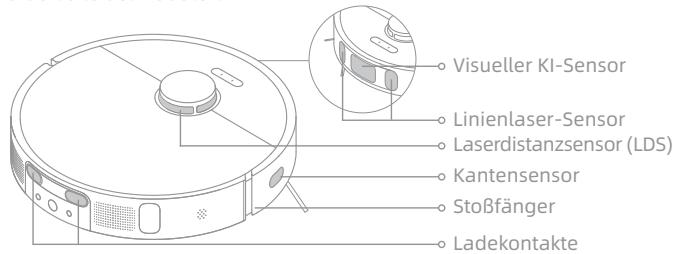

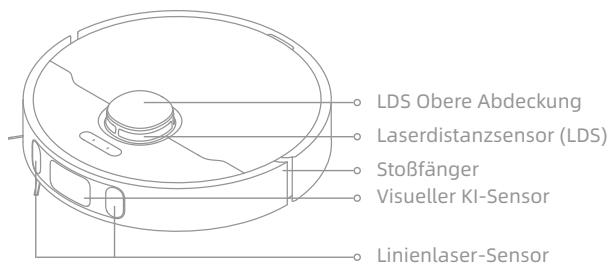

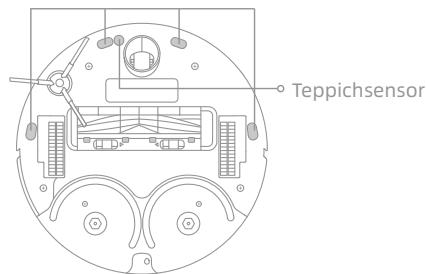

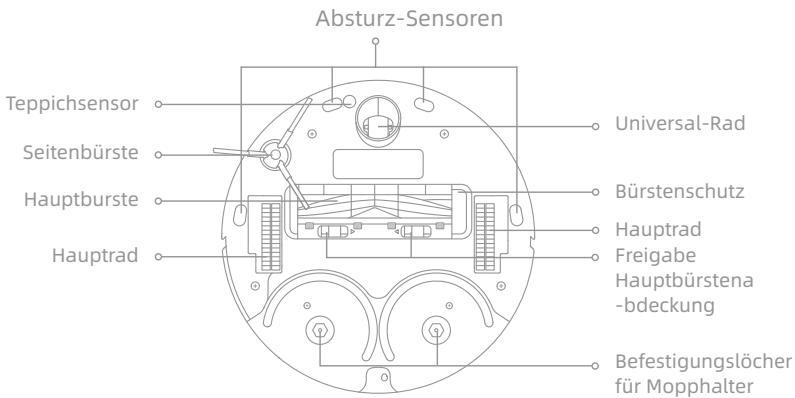

Æ Produktübersicht Roboter und Sensoren Le LDS Obere Abdeckung lo Laserdistanzsensor (LDS) © StoBfänger + Visueller KI-Sensor Teppichsensor Seitenbürste Absturz-Sensoren Universal-Rad Abdeckung Ladekontakte Anschlüsse o Eingang für + automatisches Wassernachfüllen

+ Linienlaser-Sensor Hauptburste — Bürstenschutz Î = — ! LEE Hauptrad Hauptrad Es Freigabe Hauptbürstena -bdeckung Befestigungslôcher für Mopphalter + Reset-Taste + Drücken und halten Sie 3 Sekunden lang, um die Werkseinstellngen taubbehälter wiederherzustellen + WLAN-Anzeige Freigabe o Auf: WLAN verbunden Staubbehälter Schnell blinkt: Warten auf Verbindung Langsam blinkt nichtverbunden + Automatische Lüftungsôffnung © Filter Staubbehälter Cover Clip Staubbehälterabdeckung « Filter-Clip o

° Kantensensor ° Automatische Lüftungsôffnung

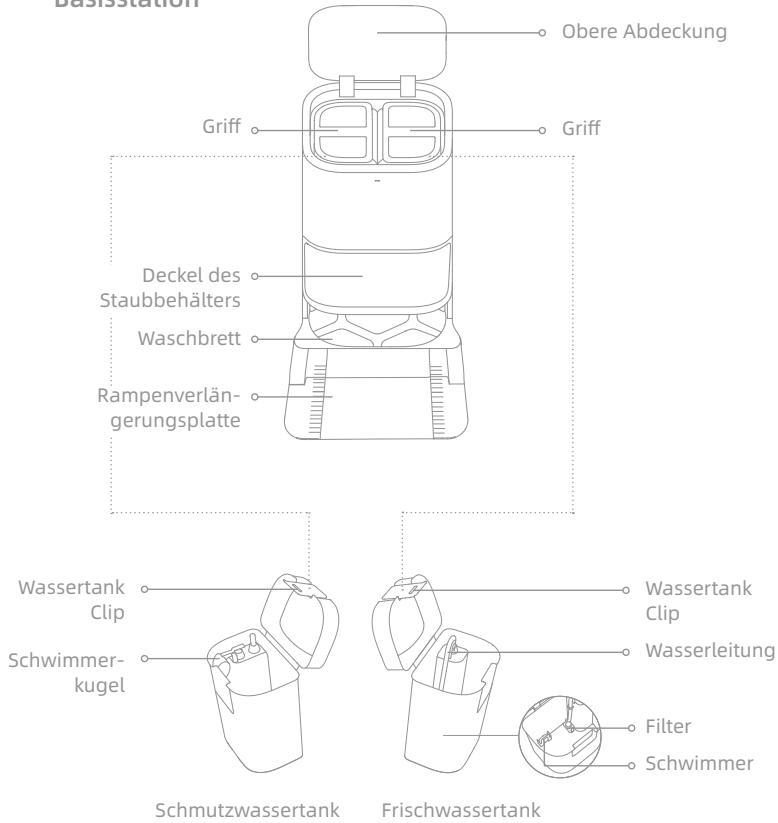

Produktübersicht { —— Obere Abdeckung

== Griff Basisstation Deckel des o—| Staubbehälters Waschbrett

Rampenverlän- 7 È | gerungsplatte 5 Ê Wassertank Clip Wassertank clip Schwimmer- + Wasserleitung kugel Schmutzwassertank Frischwassertank Tasten der Basisstation (À Die Losfahren-Taste - Kurz drücken, damit der Roboter die Basisstation verlässt. + Wenn sich der Roboter auBerhalb der Basis befindet, halten Sie die Taste Q an der Basisstation 3 Sekunden lang gedrückt, um sauberes Wasser für die Reinigung der Basis abzulassen. Drücken Sie anschlieBend die Taste erneut 3 Sekunden lang, um das Schmutzwasser abzupumpen. G Die Taste für Reinigung kurz drücken, damit der Roboter alle Bereiche reinigt $$_ Die Taste zum Trocknen Kurz drücken, um die Basisstation zu starten oder das Trocknen des Wischmopps zu stoppen. Hinweis: Die Tasten an der Basisstation funktionieren nur, wenn sich der Roboter auf der Basisstation befindet. Kindersicherung Halten Sie die Tasten Q und fi 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren oder zu deaktivieren. Nach dem Aktivieren der Kindersicherung werden alle Tasten am Roboter und an der Basisstation gesperrt.

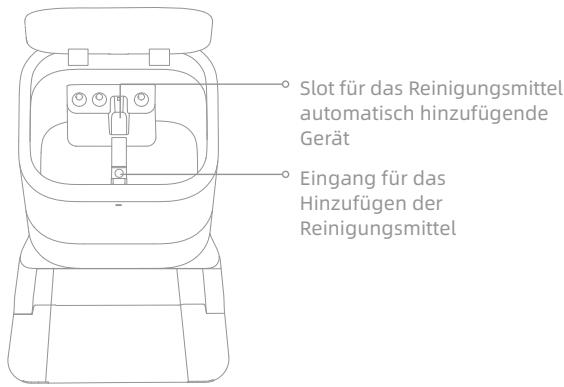

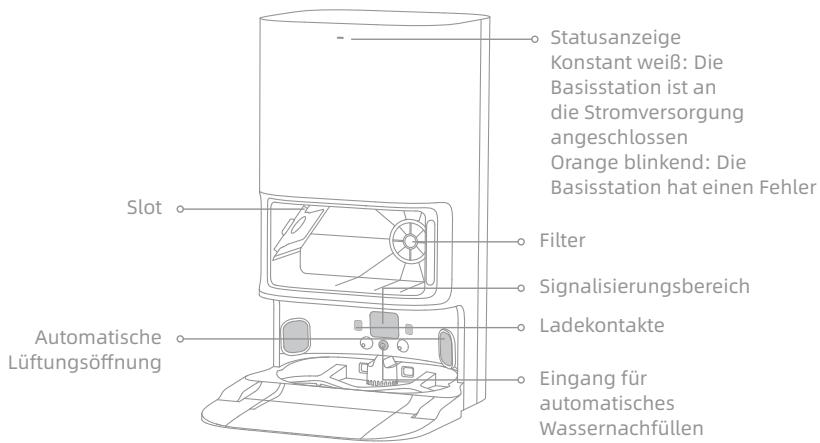

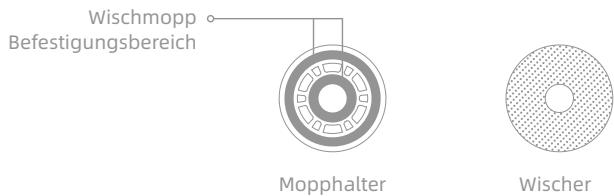

Æ Produktübersicht Basisstation Slot Automatische e Lüftungsôffnung Wischmoppverbundteil Wischmopp e Befestigungsbereich Mopphalter

——— Statusanzeige Konstant weiB: Die Basisstation ist an die Stromversorgung angeschlossen Orange blinkend: Die Basisstation hat einen Fehler Filter Signalisierungsbereich Ladekontakte Eingang für automatisches Wassernachfüllen Wischer © Slot für das Reinigungsmittel automatisch hinzufügende Gerät Eingang für das Hinzufügen der Reinigungsmittel

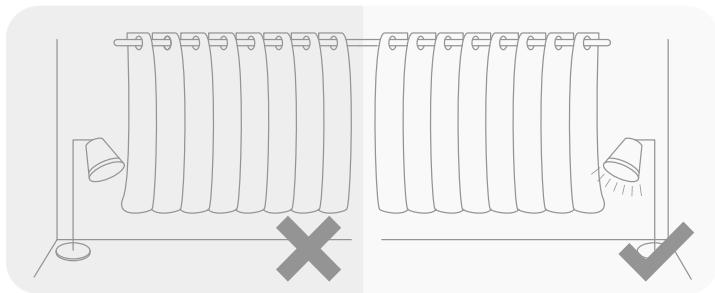

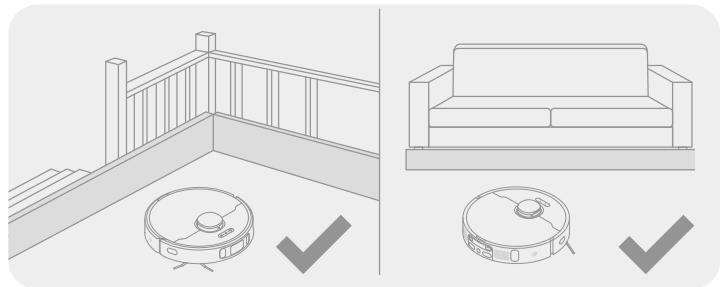

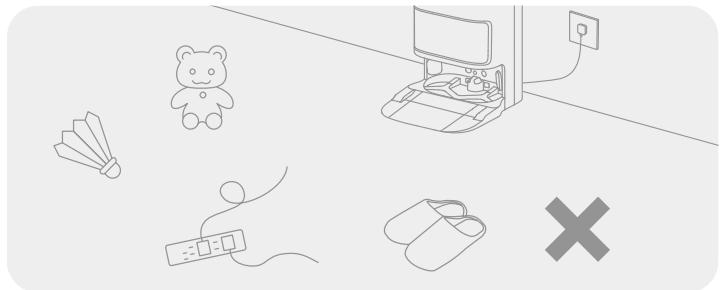

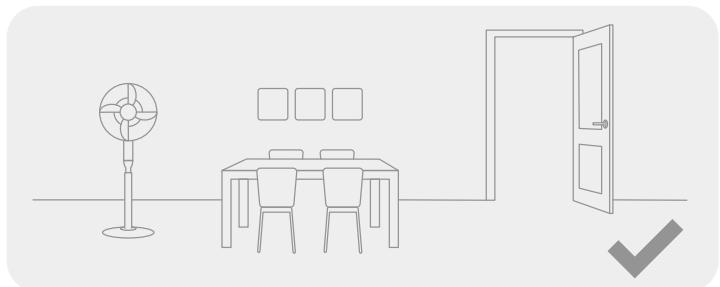

Ihr Zuhause vorbereiten ER X Ordnen Sie Gegenstände wie Netzkabel, Tücher, Hausschuhe und Spielzeug, um die Effizienz der Reinigung zu verbessern Montieren Sie vor der Reinigung die physische Barriere an den Kanten von Treppen und Môbeln, um dem Roboter ein reibungsloses Arbeiten zu ermglichen.

Mit dem visuellen KI-Sensor kann der Roboter Hindernisse wie Stromkabel, Schuhe und Socken besser erkennen und vermeiden. Zur optimalen Nutzung des visuellen KI-Sensors ist sicherzustellen, dass alle zu reinigenden Bereiche gut beleuchtet sind. Ôffnen Sie die Tür des zu reinigenden Raumes und stellen Sie die Môbel in die geeignete Position, um mehr Platz zu schaffen. Hinweis: eb nehmen, folgen Sie inm wéhrend der Reinigung, um môgliche Hindernisse rechtzeitig zu beseitigl hen Sie nicht vor dem Raboter, vor Schwellen, Fluren oder engen Stellen. n Mal in 8 n zu reinigenden Bereich nicht erkennt, s venn Sie den Roboter zum erst + Umzuverhindern, dass der Roboter d

ÆZ Vor der Verwendung

1. An eine Steckdose anschlieBen 3. Die Schutzstreifen entfernen

SchlieBen Sie das Netzkabel an die Basisstation und stecken Sie es in die Steckdose. Stecken Sie das Netzkabel fest nach oben, bis sich die Anzeige einschaltet.

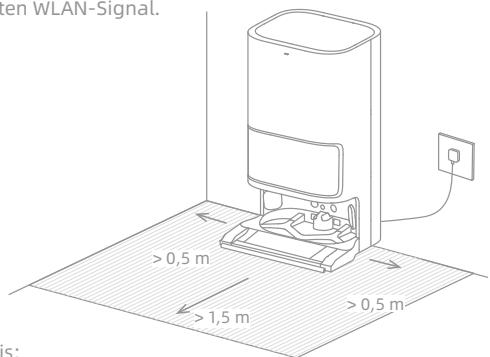

2. Platzieren Sie die Basisstation

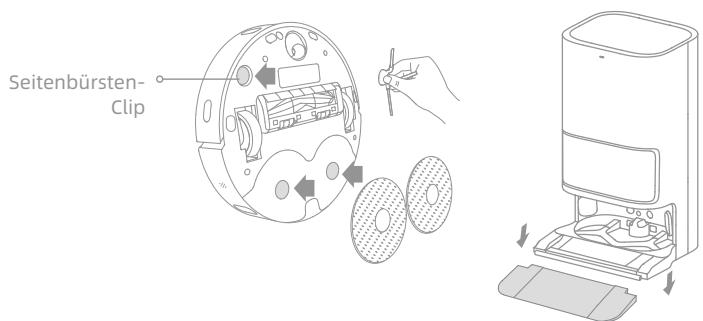

Entfernen Sie alle Objekte, die sich näher als 1,5 m von der Vorderseite, 1 m 4. Das Hauptzubehôr installieren von oben und 0,5 m von beiden Seiten der Basisstation befinden Bringen Sie die Seitenbürste und die Mopp-Baugruppe an der vorgesehenen F Platzieren Sie die Basisstation an einem môglichst offenen Ort mit einem Stelle an. guten WLAN-Signal _ Bringen Sie die Rampe der Basisstations-Verlängerungsplatte an der Basisstation an

Clip Hinweis: - Stellen Sie sicher, dass keine Gegenstände den Signalbereich blockieren kônnen. __—— + Um Wasserflecken auf Hokzbôden oder Teppichen zu vermeiden, empfehlt es sich, die Hinweis: Installieren 38 Basisstation auf Fliesen- oder Mermorfu8bôden zu platzieren: die Seitenbürste, bis sie einrastet.

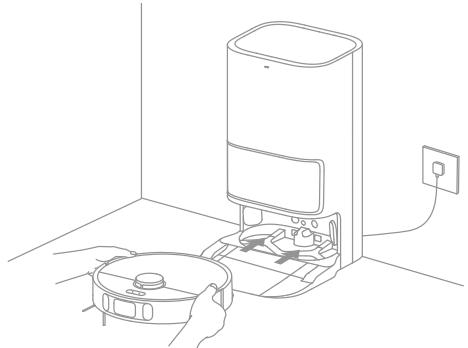

5. Platzieren Sie den Roboter

Halten Sie die Taste (l) am Roboter 3 Sekunden lang gedrückt, um inn einzuschalten. Platzieren Sie den Roboter mit der Wischvorrichtung in Richtung Waschbrett auf der Basisstation. Dann hôren Sie eine Sprachbenachrichtigung, wenn sich der Roboter erfolgreich mit der Basisstation verbindet und mit dem Laden beginnt. Nachdem der Roboter vollständig aufgeladen ist, bleiben die Statusanzeigen am Roboter und an der Basisstation 10 Minuten lang beleuchtet und dimmen anschlieBend. Hinweis: Es wird empfahlen, den Rabater vor seiner ersten Venvendung vollständig aufzuladen. Wenn der Raboter bei leerer Batterie nicht eingeschaltet werden kann, verbinden Sie den Roboter manuell mit der Station, um inn aufzuladen

6. Installieren Sie die Reinigungsflasch

Entfernen Sie den Deckel der Reinigungsflasche und reiBen Sie die Dichtungen an der Ober- und Unterseite der Flasche ab. Üffnen Sie den oberen Deckel der Basisstation und nehmen Sie den Reinwassertank und den Schmutzwassertank heraus. Setzen Sie die Reinigungsflasche entlang des Slots ein. Das Reinigungsmittel wird während der Arbeit automatisch hinzugefügt. Hinwei: . Entfernen Sie vor dem ersten Gebrauch den weichen Gummistopfen am Eingang der Reinigungsmitteln. + Fügen Sie keine andere Flüssigkeit als des offiziell zugelassenen Reinigungsmittel hinzu, um eine Fehlfunktion der Basisstation zu verhindern

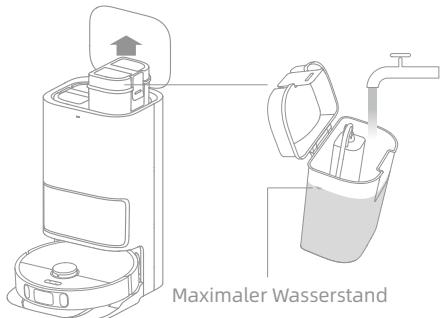

7. Wasser in den Reinwassertank einfüllen

Füllen Sie den Reinwassertank bis zur maximalen Wasserstandsmarke mit sauberem Wasser auf und installieren Sie dann den Frischwassertank und den Schmutzwassertank. ES 7” Maximaler Wasserstand Hinweis: Füllen Sie kein heiBes Wasser ein, da sonst der Frischwassertank verformt werden kann 39

Verbinden mit Dreamehome App Dieses Produkt funktioniert mit der Dreamehome App, mit der Sie Ihr Gerät steuern kônnen.

1. Laden Sie die Dreamehome App herunter

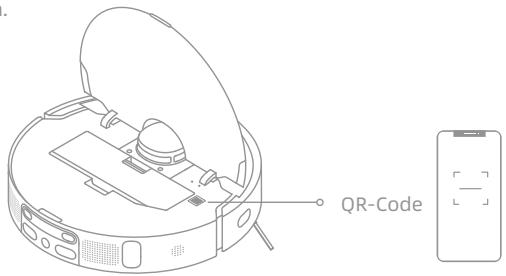

Scannen Sie den QR-Code auf dem Roboter oder suchen Sie im App Store nach *Dreamehome" um die App nach Ihren Bedürfnissen herunterzuladen und zu installieren.

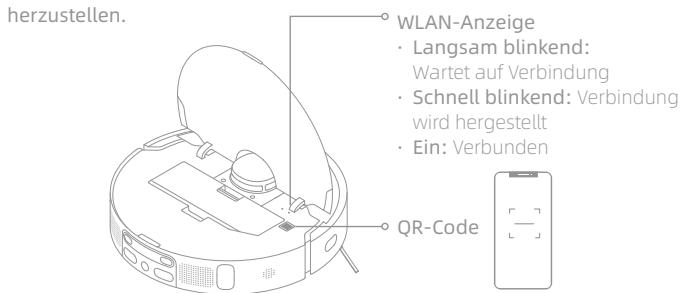

2. Fügen Sie das Gerät hinzu

Offnen Sie die Dreamehome App, tippen Sie auf ,@" in der oberen rechten Ecke und scannen Sie denselben QR-Code erneut, um ,DreameBot L10s Ultra" hinzuzufügen. Bitte befolgen Sie die Anweisungen, um die WLAN-Verbindung herzustellen. WLAN-Anzeige + Langsam blinkend: Wartet auf Verbindung + Schnell blinkend: Verbindung wird hergestellt - Ein: Verbunden Hinweis: Es wird nur WLAN mit 2,4 GHz unterstützt. Die App-Software wird aktualisiert, die tatsächliche Bedienung kann sich van den Angaben in diesem Handbuch abweichen. Bitte befalgen Sie die Anweisungen basierend auf der aktuellen App-Version

3. WLAN zurücksetzen

Gleichzeitig drücken und halten Sie die (und <> Taste bis Sie eine Sprachmeldung hôren ,Warten auf Netzwerkkonfiguration". Sobald die WLAN-Anzeige langsam blinkt, wurde das WLAN erfolgreich zurückgesetzt. Hinweis: Wenn Ihr Telefon keine erfolgreiche Verbindung mit dem Roboter herstellen kann, setzen Sie das WLAN zurück und fügen Sie das Gerät erneut hinzu.

Gebrauchsanleitung Schnelle Kartenerstellung Nachdem Sie das Netzwerk zum ersten Mal konfiguriert haben, folgen Sie den Anweisungen in der App, um schnell eine Karte zu erstellen, wobei der Roboter die Kartierung ohne Reinigung startet . Die Kartierung wird abgeschlossen, wenn der Roboter zur Station zurückkehrt, und die Karte wird automatisch gespeichert. Einschalten/Ausschalten Halten Sie die Taste (|) 3 Sekunden lang gedrückt, um den Roboter einzuschalten, und die Betriebsanzeige leuchtet dauerhaft. Stellen Sie den Roboter auf die Basisstation, und der Roboter schaltet sich automatisch ein und beginnt mit dem Aufladen. Um den Roboter auszuschalten, nehmen Sie ihn von der Basisstation, und halten Sie die Taste (|) 3 Sekunden lang gedrückt. Pause / Schlaf Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn zu pausieren. Wenn der Roboter länger als 10 Minuten pausiert, wechselt er automatisch in den Schlafmodus und die Betriebsanzeige und die Ladeanzeige hôren auf zu leuchten. Drücken Sie eine beliebige Taste am Roboter oder an der Basis, oder tippen Sie auf die App, um den Roboter aufzuwecken. Hinweis: + Wenn das Gerèt länger als 12 Stunden im Ruhemadus ist, schaltet es sich automatisch aus. + Wird der Robater pausiert und auf die Basisstation gestell, endet die aktuelle Reinigungsaufgabe Nicht stôren (DND) Modus Wenn der Roboter auf den DND-Modus (Do Not Disturb) eingestellt ist, führt der Roboter die Reinigungsaufgabe nicht mehr durch und die Betriebsanzeige erlischt. Der DND-Modus ist werkseitig standardmäBig deaktiviert. Sie künnen die App verwenden, um den DND-Modus zu aktivieren oder den DND- Zeitraum zu ändern. Der DND-Zeitraum ist standardmäBig 22:00-8:00. Hinweis: + Die geplanten Reinigungsaufgaben werden während des DND-Zeitraums pünktich durchgeführt. - Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf der DND-Periade aufgehôrt het Punktreinigung Wenn der Roboter in Standby ist, drücken Sie kurz die Taste [}, um den Spot-Reinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter einen quadratischen Bereich von 1,5 x 1,5 Metern um ihn herum und kehrt zu seinem Ausgangspunkt zurück, sobald die Reinigung vom bestimmten Bereich abgeschlossen ist. Roboter neu starten Wenn der Roboter nicht mehr reagiert oder nicht ausgeschaltet werden kann, halten Sie die Taste (|) 10 Sekunden lang gedrückt, um sie zwangsweise auszuschalten. Halten Sie dann die Taste (|) 3 Sekunden lang gedrückt, um den Roboter einzuschalten.

Gebrauchsanleitung Fegen & Wischen Hinweis:

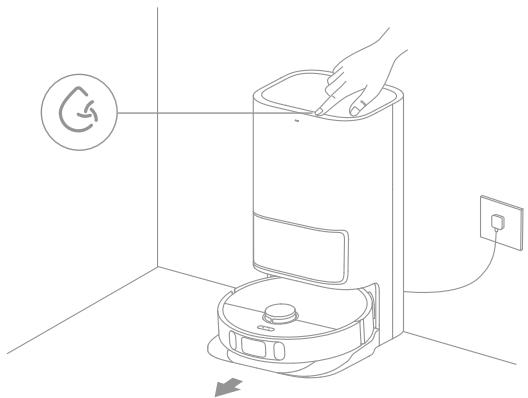

1. Starten Sie das Fegen und Wischen

Drücken Sie die Taste (G an der Basisstation oder (l) am Roboter oder verwenden Sie die App, um den Roboter von der Basisstation starten zu lassen. Dann plant der Roboter die optimale Reinigungsroute und führt die Reinigungsaufgabe basierend der erstellten Karte aus. ei der ersten Venwendung des Wischmoppverbundteils führt der Roboter standardmëBig die isch- und Wischaufgabe aus.

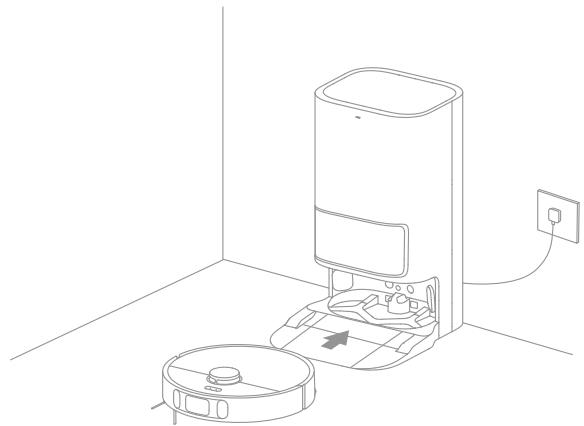

2. Rückkehr zur Reinigung des Wischmopps auf halbem Weg

Wéhrend des Wischens kehrt der Roboter automatisch zur Basisstation zurück, um den Wischmopp basierend auf der in der App angegebenen Wischmopp- Reinigungsfrequenz zu waschen. Dann füllt die Basisstation automatisch den Wassertank des Roboters nach und der Roboter setzt die Reinigung nach dem Nachfüllen des wassers fort. Hinweis: + Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt, bitte warten Sie mit Gedulcl + Bewegen Sie die Basisstation, den Reinwassertank, den Schmutzwassertank oder das Waschbrett während der Reinigung nicht. Hinweis: Wenn der Roboter auf halbem Weg zum Zweck der Reinigung des Wischmopps zur Basisstation zurückkehrt, wird der Staubbehälter nicht automatisch von der Basisstation entleert.

3. Reinigen und trocknen Wischmopps nach Entleerung des

Staubbehälters Nachdem der Roboter eine Reinigungsaufgabe beendet hat und zum Aufladen zur Basisstation zurückkehrt, beginnt die Basisstation automatisch mit der Entleerung des Staubbehälters, wobei der Wischmopp gereinigt und getrocknet wird. Hinweis: + Wenn der Roboter auf halbem Weg zum Zweck der Reinigung des Wischmopps zur Basisstation zurückkehrt, entleert die Basisstation den Staubbehälter nicht automatisch. Wenn das automatisches Entleeren in der App ausgeschaltet ist, leert die Basisstation den Staubbehälter nicht automatisch Die Basisstatian entleert den Staubbehälter entsprechend der in der App eingestellten Frequenz

4. Reinigen Sie den Schmutzwassertank

Nachdem der Roboter die Aufgabe erledigt hat, reinigen Sie bitte Schmutzwassertank, um Gerüche zu entfernen. Fegen Um nur die Fegen-Funktion zu verwenden, wëhlen Sie in der App “Fegen" oder trennen Sie das Wischmoppverbundteil vom Roboter und der Roboter wechselt automatisch in den Fegen-Modus. Hinweis: Wenn das Wischmoppverbundteil nicht vom Rabater getrennt wird, Kännen Sie den Wischmadus in der App auswählen, und der Robater hebt das Wischmoppverbundteil autamatisch vor dem Fegen an. Stellen Sie sicher, dass die Basisstation mit Strom und der Roboter mit der Basisstation verbunden ist. Drücken Sie die Taste (G auf der Basisstation oder die Taste (|) auf dem Roboter, oder nutzen Sie die App, um den Roboter von der Basisstation aus zur Reinigung aller Bereiche zu schicken. Hinweis: Um sicherzustellen, dass der Raboter nach der Reinigung problemlos zur Basisstation zurückkehren kann, wird empfohlen, den Roboter von der Basisstation starten zu lassen und die Basisstation während der Reinigung nicht zu bewegen.

EE RegelmäBige Wartung

Teile Es wird empfohlen, sich für die routinemäBige Wartung auf die folgende Tabelle zu beziehen, um den Roboter in gutem Zustand zu halten. Linienlaser-Sensor ; uote Häufigkeit des ; Häufigkeit der Häufigkeit des Teil Häufigkeit der Wartung Austausches Teil Wartung Austausches Schmutzwassertank | Nach jedem Gebrauch Visueller Ki-Sensor Frischwassertank Teppichsensor Hauptbürste Alle 6 bis 12 Monate Absturz-sensoren Einmal alle 2 Wochen Saubhehatertiter Ladekontakte am Roboter Alle 3 bis 6 Monate SroBfanger Einmal im Monat Seitenbürste Automatische Waschbrett Lüftungs6ffnung des Roboters ; Eingang für automatisches Signalbereich der Dans Wassernachfüllen Ladekontakte der Unterseite des Roboters Basisstation Es wird empfohlen, Die automatische Eingang für das Hinzufügen nach dem Entfernen Lüftungsôffnung der Reinigungsmittel des Reinigungsmittels der Basisstation Einmal im Monat / {Flasche) zu reinigen. Universal-Rad Staubbehälter Nach Bedarf reinigen Kantensensor Staubsammelbeutel 6-8 Wochen Laserdistanzsensor Ale 1 bis3 (LDS) Wischpad Monate

RegelmäBige Wartung Staubsammelbeutel Wenn der Staubsammelbeutel ersetzt werden muss, wird eine Benachrichtigung in der App angezeigt.

1. Entsorgen Sie den Staubsammelbeutel. 3. Installieren Sie einen neuen Staubsammelbeutel.

Hinweis: am Griff nach oben ziehen, wird der Beutel v Herausfallen des Staubs und des Schmutzes zu ver 2. Entfernen Sie den Staub und Schmutz vom Filter mit einem trockenen Tuch. 4. SchlieBen Sie den Deckel des Staubbehälters.

RegelmäBige Wartung Schmutzwassertank

1. Entfernen Sie den Schmutzwassertank, ôffnen Sie den Deckel und gieBen

Sie das Schmutzwasser aus. 2.Spülen Sie den Schmutzwassertank mit sauberem Wasser und verwenden Sie die mitgelieferte Reinigungsbürste, um die Innenwand des Schmutzwassertanks zu reinigen. Hinweis: Die Schwimmerkugel im Schmutawassertank ist ein bewegliches Teil Wenden Sie beim Reinigen nicht zu viel Kraft an, um eine Beschädigung zu vermeiden:

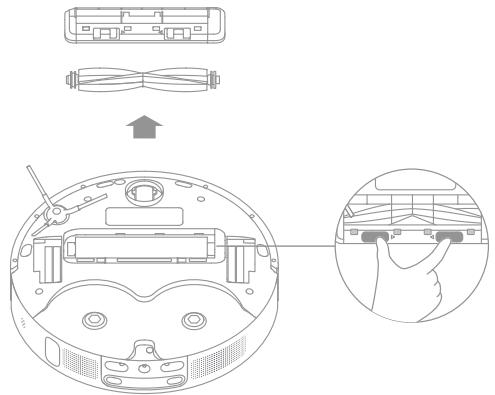

1. Drücken Sie den Bürstenschutzclip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben. ES)

2. Ziehen Sie den Bürstendeckel wie im Diagramm gezeigt heraus. Verwenden

Sie ein geeignetes Werkzeug, um die in der Bürste verhedderten Haare zu entfernen

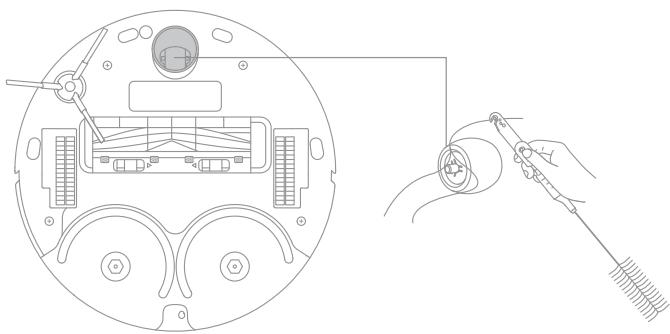

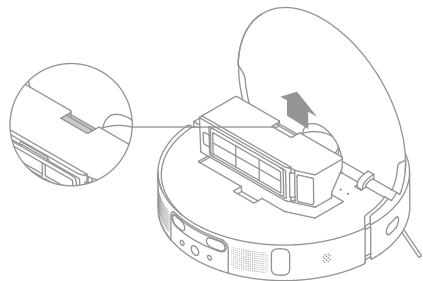

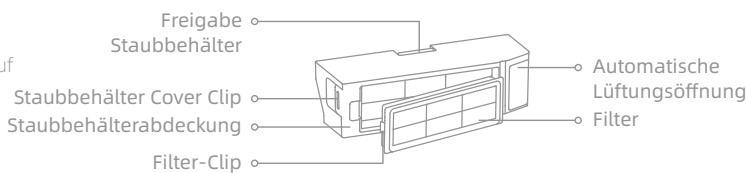

RegelmäBige Wartung Seitenbürste Staubbehälter Entfernen und reinigen Sie die Seitenbürste. 1. ffnen Sie die Roboterabdeckung und drücken Sie auf den Staubbehälterklipp, um den Staubbehälter zu entfernen. Universal-Rad

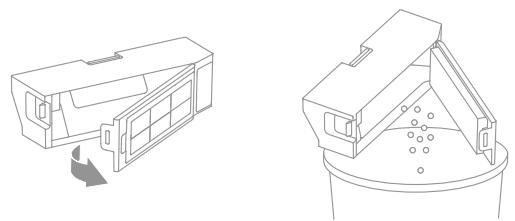

2. Offnen Sie die Behälterabdeckung und leeren Sie den Behälter, wie in der

Abbildung gezeigt. Hinweis: + Verwenden Sie ein Werkzeug, z. B. einen keinen Schraubendreher, um die Achse und den Reifen des Universal-Rads zu trennen. Wenden Sie keine übermäBige Kraft an. + Spülen Sie das Universal-Rad unter flieBendem Wasser ab und legen Sie es nach vallständiger Trocknung wieder ein.

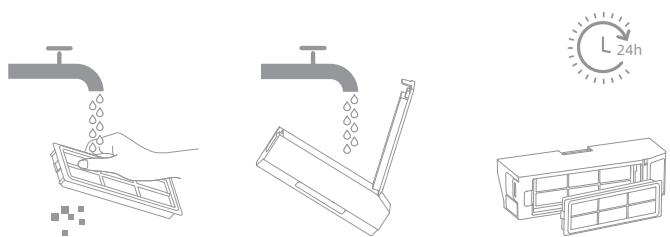

RegelmäBige Wartung Filter

1. Nehmen Sie den Filter heraus und klopfen Sie vorsichtig auf seinen Korb.

Hinweis: Versuchen Sie nicht, den Filter mit einer Bürste, einem Finger oder scharfen Gegenständen zu reinigen, um Schäden zu vermeiden.

2. Spülen Sie den Staubbehälter und den Filter mit Wasser und trocknen Sie

sie vollständig vor dem Wiedereinbau. Hinweis: + Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser aus. Venvenden Sie keine Reinigungsmittel. + Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig trocken sind Sensoren und Ladekontakte des Roboters Wischen Sie Sensoren und Ladekontakte des Roboters mit einem weichen, trockenen Tuch ab: + Die Cliff-Sensoren und der Ultraschallsensor auf der Unterseite des Roboters + Ladekontakte auf der Rückseite des Roboters + Der Kantensensor an der Seite des Roboters + LDS auf der Oberseite des Roboters + Der Puffer, der visuelle KI-Sensor und die Linienlasersensoren an der Vorderseite des Roboters Visueller KI-Sensor Linienlaser-Sensor ° Laserdistanzsensor (LDS) ° Kantensensor ° StoBfänger Ladekontakte Teppichsensor Hinweis: Feuchtiges Tuch kann empfindliche Elemente innerhalb des Roboters und der Basisstation beschädigen. Bitte verwenden Sie ein trockenes Tuch zur Reinigung

RegelmäBige Wartung Ladekontakte Reinigen Sie die Ladekontakte und den Signalisierungsbereich der Basisstation mit einem weichen, trockenen Tuch. Automatische Lüftungsôffnung Reinigen Sie die automatische Lüftungsôffnung des Roboters und der Basisstation mit einem weichen, trockenen Tuch. Wischmopp Entfernen Sie den Wischmopp aus dem Wischmopphalter, um es auszutauschen.

ll / / Einlass für Reinigungsmittelzugabe Wenn der Einlass für Reinigungsmittelzugabe schmutzig ist, wischen Sie ihn mit einem weichen, trockenen Tuch ab. Akku Der Roboter enthält einen leistungsstarken Lithium-lonen-Akku. Achten Sie darauf, dass der Akku bei täglichem Gebrauch gut aufgeladen bleibt, um die optimale Akkuleistung zu erhalten. Wenn der Roboter über einen längeren Zeitraum nicht benutzt wird, schalten Sie ihn aus und legen Sie ihn weg. Um Schäden durch Überentladung zu vermeiden, laden Sie den Roboter mindestens einmal alle drei Monate auf.

Problem Lésung Der Roboter lässt sich nicht einschalten. Der Akku ist schwach. Laden Sie den Roboter auf der Basisstation auf und versuchen Sie es erneut. Die Temperatur des Akkus ist zu niedrig oder zu hoch. Es wird empfohlen, das Gerät bei einer Temperatur zwischen 0 °C und 40 °C zu betreiben. Der Roboter wird nicht geladen. Die Basisstation ist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden des Netzkabels korrekt angeschlossen sind. Der Kontakt zwischen den Ladekontakten an der Basisstation und dem Roboter ist schlecht, bitte reinigen Sie die Ladekontakte. Überprüfen Sie, ob sich am Anschluss des Roboters ein Fremdobjekt befindet, und entfernen Sie gegebenenfalls das Fremdobjekt. Der Roboter kann keine Verbindung zum WLAN herstellen. Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem WLAN- Netzwerk korrekt ist. Der Roboter unterstützt keine 5-GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-WLAN- Verbindung verbunden ist. Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung befindet. Der Roboter ist môglichenweise nicht bereit für die Konfiguration. Beenden Sie die App, rufen Sie sie erneut auf und versuchen Sie es dann erneut. Der Roboter findet nichts und kehrt zur Basisstaion zurück. Die Basisstation wird vom Strom getrennt oder bewegt, wenn der Roboter nicht darauf ist. Es gibt zu viele Hindernisse rund um die Basisstation. Platzieren Sie die Basisstation in einem offeneren Bereich. Das Bewegen des Roboters kann dazu führen, dass er sich neu positioniert und eine Karte neu erstellt, wenn die Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er môglicherweise nicht automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen. Wischen Sie den Signalisierungsbereich an der Basisstation ab, um Staub oder Schmutz zu entfernen

FAQ Problem Lésung Der Roboter bleibt vor der Basisstation stecken und kann nicht zu ihr zurückkehren. Beseitigen Sie alle Hindernisse innerhalb von 0,5 m auf der linken und rechten Seite oder innerhalb von 1,5 m vor der Basisstation, damit der Roboter nicht dadurch blockiert wird. Die Route für die Rückkehr zur Ladung ist blockiert, z. B. die Tür ist geschlossen Der Roboter kann ausrutschen, wenn der Boden vor der Basisstation übermäBig nass ist, Wenn ja, entfernen Sie vor dem erneuten Versuch das überschüssige Wasser. Es wird empfohlen, die Basisstation an einen anderen Ort zu verlegen und es erneut zu versuchen. Der Roboter kann nicht ausgeschaltet Der Roboter kann beim Laden nicht ausgeschaltet werden. Es wird empfohlen, den Roboter von der Basisstation zu trennen und die Einschalttaste zu drücken und anschlieBend drei Sekunden lang zu halten, um ihn auszuschalten Wenn sich der Roboter mit Schritt 1 nicht ausschalten lässt, halten Sie die Taste (|) 10 Sekunden lang gedrückt, um den Aufladegeschwindig- keit ist langsam. verden. Roboter zwangsweise auszuschalten. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundenservice. Es dauert etwa 6 Stunden, um den Roboter vollständig aufzuladen, wenn der Akku schwach ist. Die Wenn Sie den Roboter bei Temperaturen auBerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit automatisch verlangsamt, um die Lebensdauer der Akkus zu verlängern Die Ladekontakte sowohl am Roboter als auch an der Basisstation Kônnen verschmutzt sein, bitte wischen Sie sie mit einem trockenen Tuch ab. Die Geräusche nehmen zu, während der Roboter in Betrieb ist. Überprüfen Sie, ob der Staubbehälterfilter verstopt ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn. Ein hartes Objekt kann sich in der Gummibürste oder dem Staubbehälter verfangen. Überprüfen und entfernen Sie alle harten Objekte. Die Hauptbürste oder die Seitenbürste kônnen sich verheddern. Überprüfen und entfernen Sie Fremdkôrper. Schalten Sie den Saugmodus auf Standard oder Leise. Der Roboter bewegt sich, ohne der festgelegten Route zu folgen. Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden Beim Arbeiten auf nassen, rutschigen Bôden kann das Hauptrad rutschen. Es wird empfohlen, die nassen Stellen vor dem Einsatz des Roboters zu trocknen. Wischen Sie die Linienlaser-Sensoren und den visuellen KI-Sensor am Roboter mit einem sauberen, weichen Tuch ab, um sie sauber und ungehindert zu halten.

FAQ Problem Lésung Der Roboter kann die zu reinigenden Räume nicht erreichen. Stellen Sie sicher, dass die Türen der zu reinigenden Räume offen sind. Prüfen Sie, ob die Schwelle an der Zimmertür hôher als 2 cm ist. Der Roboter kann nicht über hohe Schwellen oder Stufen klettern. Der Platz vor dem zu reinigenden Raum ist nass und rutschig, so dass der Roboter ausrutscht und nicht richtig arbeiten kann. Es wird empfohlen, den Boden vor dem Einsatz des Roboters zu trocknen Der Roboter nimmt die Reinigung nach dem Laden nicht wieder auf. Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stôren-Modus eingestell ist, da er dann die Reinigung nicht fortsetzen kann. Der Roboter wird die Reinigung nicht fortsetzen, nachdem Sie den Roboter zum Aufladen manuel zur Basisstation zurückgebracht haben. Dazu gehôrt das manuelle Platzieren des Roboters auf der Basisstation oder das Senden des Roboters zum Aufladen über die App oder den Roboter selbst. Der Roboter reagiert nicht, wenn Sie die Tasten an der Basisstation drücken. Der Roboter befindet sich mäglicherweise auBerhalb der Reichweite des drahtlosen Signals der Basisstation. Bringen Sie den Roboter manuell an die Basisstation zurück oder nutzen Sie die App, um ihn zurückzusenden: Die Station kann den Staubbehälter nicht automatisch leeren. Überprüfen Sie, ob der Staubsammelbeutel im Staubbehälter volL ist. Wenn der Staubsammelbeutel nicht volL ist, überprüfen Sie, ob die automatischen Entleerungséffnungen des Roboters der Basisstation oder der Staubbehälter Fremdkôrper haben. Falls vorhanden, entfernen Sie sie rechtzeitig. Der Wasserstand in des Waschbretts ist anormal. Überprüfen Sie, ob die Dichtung am Schmutzwassertank lose oder nicht richtig installiert ist, und setzen Sie sie gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst. Drücken Sie vorsichtig auf Schmutzwassertank, um sicherzustellen, dass er richtig installiert ist. Nehmen Sie das Waschbrett heraus und prüfen Sie, ob der Abfluss verstopft ist, und reinigen Sie ihn. Überprüfen Sie das Reinigungsmittel. Geben Sie keine andere Flüssigkeit als das offiziell zugelassene Reinigungsmittel hinzu Bleibt das Problem bestehen, wenden Sie sich bitte an das Kundendienstteam. Fürweitere Serviceleistungen kontaktieren Sie uns bitte über https://global.dreametech.com

Spezifikationen Es Roboter Basisstation Modell RLS6LADC Modell RCS9 Ladedauer Ca. 6 Stunden Nenneingang 220-240 V- 50-60 Hz Nennspannung 144V= Nennausgang 20V— 2A Bemessungsleistung 75W Leistung (während der Staubentleerung) 1000 w Betriebsfrequenz 2400-2483,5 MHz Leistung (während der Reinigung) 55w Maximale Leistung (während des Trocknens und Ausgangsleistung 20 68m des Aufladens) 7e Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von mindestens 20 cm zwischen der Antenne und dem Kérper des Benutzers einhalten. Informations WEEE Alle mit diesem Symbol gekennzeichnete elektronische Altgeräte (WEEE entsprechend EU-Richtlinie 2012/19/EU) dürfen nicht mit unsortiertem XX Haushaltsmüll vermischt werden. Schützen Sie lieber Ihre Mitmenschen und die Umwelt, indem Sie Ihre zu entsorgenden Geräte an eine dafür vorgesehene, von der Regierung oder einer Lokalen Behôrde eingerichtete Sammelstelle zum Recycling von Elektroschrott und Elektrogeräten bringen. = Eine ordnungsgemäBe Entsorgung und Recycling helfen, negative Auswirkungen auf die Gesundheit von Umwelt und Menschen zu vermeiden. Wenden Sie sich bitte an den Installateur oder lokale Behôrden, um Informationen zum Standort und den allgemeinen Geschäsbedingungen solcher Sammelstellen zu erhalten.

Entsorgung von Elektro- und Elektronikaltgeräten Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Gerâte einer vom unsortierten Siedlungsabfall getrennten Sammelstelle zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die nicht fest verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterien entsorgt werden. Môglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten kônnen diese im Rahmen der durch éffentlich-rechtlichen Entsorgungsträger eingerichteten und zur Verfügung stehenden Môglichkeiten der Rückgabe oder Sammlung von Altgeräten abgeben, damit eine ordnungsgemäBe Entsorgung der Altgeräte sichergestell ist. Unter dem folgenden Link kônnen Sie ein Onlineverzeichnis der Sammel- und Rücknahmestellen ansehen: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen Datenschutz Wir weisen alle Endnutzer von Elektro- und Elektronikaltgeräten darauf hin, dass Sie für das Lôschen personenbezogener Daten auf den zu entsorgenden Altgeräten selbst verantwortlich sind.
