BEDIENUNGSANLEITUNG HW-R470/ZF SAMSUNG

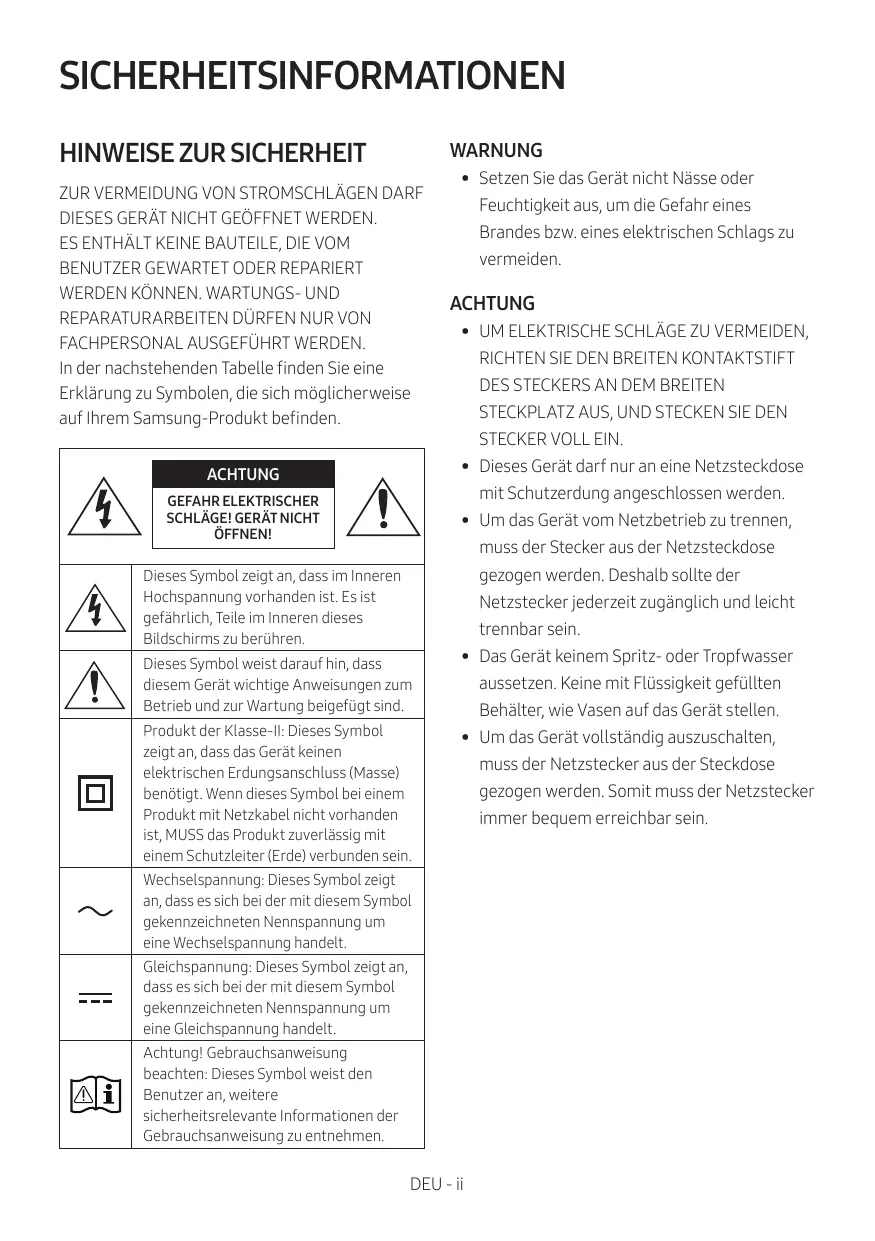

SICHERHEITSINFORMATIONEN WARNUNG + _Setzen Sie das Gerät nicht Nässe oder

HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHL ÂGEN DARF DIESES GERÂT NICHT GEÔFFNET WERDEN ES ENTHALT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÔNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich môglicherweise auf Ihrem Samsung-Produkt befinden.

Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu

ACHTUNG UM ELEKTRISCHE SCHLÂGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

Dieses Gerät darf nur an eine Netzsteckdose

mit Schutzerdung angeschlossen werden

Um das Gerät vom Netzbetrieb zu trennen,

muss der Stecker aus der Netzsteckdose

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren:

Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.

Produkt der Klasse-Il: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benôtigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein

Wechselspannung; Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.

Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt

Achtung! Gebrauchsanweïsung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen

gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein

Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen

Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Môbel) auf, so dass rundherum ausreichend Platz 7-10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsôffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiB werden kônnen. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen

2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen kônnen zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern, Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen

4. Schützen Sie das Produkt vor Feuchtigkeit z.B. Vasen), übermäBiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. lhr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. SchlieBen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäBem Austausch von Batterie besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH Das Benutzerhandbuch hat zwei Teile: dieses einfache BENUTZERHANDBUCH auf Papier und ein detailliertes VOLLSTANDIGES HANDBUCH, welches Sie herunterladen kônnen:

BENUTZERHANDBUCH Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen

VOLLSTÂNDIGES HANDBUCH Sie kônnen auf die VOLLSTANDIGES HANDBUCH im Online-Kundendienstcenter von Samsung durch Scannen des QR-Codes zugreifen. Um die Gebrauchsanweisung auf 1hrem PC oder Mobilgerät anzusehen, laden Sie sich die Gebrauchsanweisung im Dokumentenformat von der Samsung- Webseite herunter. (http://www.samsung.com/support)

Design und technische Daten kännen sich ohne vorherige Ankündigung ändern.

Überprüfen der Komponenten

Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Produktübersicht Vorderseite / Rechte Seite der Soundbar Unterseite der Soundbar

Anschliessen der Soundbar

Verbinden der Soundbar mit dem Subwoofer Automatische Verbindung

vischen Subwoofer und Soundbar Manuelles Verbinden des S hen Verbindung

woofers bei Fehlschlagen der

Verbinden des SWA-8500 mit einer Soundbar Anschluss an ihr Fernsehgerät

Methode 1. Verbindung mit einem Kabel Verbindung mit einem optischen Kabel

Methode 2. Drahtlose Verbindung Verbindung eines Fernsehers per Bluetooth

Verbindung Mit Einem Externen Gerat Herstellen Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

Verbinden eines USB speichergeräts

Anschliessen eines Mobilgeräts

Starten der Samsung Audio Remote App

Verwenden der Fernbedienung

So verwenden Sie die Fernbedienung Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi Installieren der Wandhalterung

Vorsichtsmafnahmen für die Installation Komponenten für die Anbringung an der Wand

Soundbar von der Wand abnehmen Softwareaktualisierung

Wenn UPDATE nicht angezeigt wird

Bekanntmachung zu Open Source Lizenzen Wichtige Hinweise zum Kundendienst

Spezifikationen und Leitfaden

Soundbar-Hauptgerät Subwoofer Fernbedienung / Optisches Kabel Batterien © © Css CC Stromkabel (Subwoofer) Netzadapter Montagehilfe für die Wandhalterung (Hauptgerät) e Verbinden Sie den AC-Stecker mit dem Adapter,

=) bis Sie ein ,Einrast'-Geräusch hôren, um

sicherzustellen, dass beide Elemente sicher verbunden sind.

Lüsen Sie den AC-Stecker von dem Adapter (er

AC-Stecker {Abhängig von Land uné Model) wird nicht mehr entfernt, sobald er angebracht wurde).

@ ? 2 (LS CN Aufhängungsschraube Schraube Wandhatterung L Wandhalterung R SET Drahtlose Surround-Lautsprecher (SWA-8500)

2 Os Surround-Lautsprecher Stromkabel

Drahtloses Empfängermodul Lautsprecherkabel

+ Weitere Informationen zur benôtigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

+_ Das Aussehen des Zubehôrs kann etwas von den Abbildungen oben abweïchen

+ Die Stromanschlusskomponenten sind gekennzeichnet (@, @, @). Weitere Informationen zu den Stromanschlüssen finden Sie auf Seite 6

+_Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung

+_ Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den AC/DC-Adapter integriert geliefert werden

Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist

Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig zurück.

02 PRODUKTÜBERSICHT Vorderseite / Rechte Seite der Soundbar

Positinieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite befindet.

Rechte Seite der Soundbar

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

+/-(Lautstärke)-Taste Stellt die Lautstärke ein +_ Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Strom)-Taste Schaltet den Strom ein und aus

ÆJ(Quelle)-Taste Wählt den Quelleneingangsmodus aus.

Eingangsmodus Anzeige Optischer digitaler Eingang DIN AUX-Eingang AUX BLUETOOTH-Modus BT USB-Modus usB

+ Zum Einschalten des Modus ,BT PAIRING" schalten Sie die Quelle auf den Modus ,BT* um und halten

Sie dann die taste 7] (Quelle) länger als 5 Sekunden lang gedrückt.

Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter

Wenn Sie dieses Gerêt einschalten, vergeht eine Verzôgerungszeit von 4 bis 5 Sekunden, bevor eine

Wenn Sie den Ton nur über den Soundbar hôren wollen, müssen Sie die Lautsprecher des

Fernsehgeräts im Audio Setup Menü lhres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang lhres TVs enthalten war.

Unterseite der Soundbar

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Gerâts anschlieBen.

USB (5V0.5A) Hier ein USB-Gerät anschlieBen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben

AUX IN An den analogen Ausgang eines externen Gerâts anschlieBen.

A DC19V (Stromversorgungseingang) Den Netzadapter anschlieBen.

+_Ziehen Sie am Stecker, wenn Sie das Stromkabel von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

+ SchlieBen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss

Verwenden Sie die Stromkomponenten (@, @, @), um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschlieBen © SchlieBen Sie das Stromkabel an den Subwoofer an. @ SchlieBen Sie den AC-Stecker an die Steckdose an. © SchlieBen Sie den Netzadapter an die Soundbar und dann an eine Steckdose an. Siehe die nachfolgenden Abbildungen + Weitere Informationen zur benôtigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

© AC-Stecker © Netzadapter

TP Rückseite des Stromanschluss Subwoofers

DC19V (Stromanschluss)

Unterseite des Soundbar-Hauptgeräts

+ _Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem FuBboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, künnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden der Soundbar mit dem Subwoofer

Wenn der Subwoofer verbunden ist, kônnen Sie einen vollen Bass-Ton genieBen

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden +_Wenn die automatische Kopplung abgeschlossen ist, leuchten die blauen Anzeigeleuchten auf der

Rückseite des Subwoofers auf.

LED-Anzeigelichter auf der Rückseite des Subwoofers

LED Status Beschreibung Abhilfe E Erfolgreich verbunden | (normaler Betrieb) Prüfen Sie, ob das am Soundbar-Hauptgerät Blau \erbing uigger | 27965hlossene Stromkabel richtig verbunden Blinkend en J eu ÉWECS List oder warten Sie 5 Minuten. Falls das Blinken ergeste andauert, versuchen Sie, den Subwoofer manuel anzuschlieBen. Siehe Seite 8 Standby (b andoy (bei Prüfen Sie, ob das Stromkabel richtig am ausgeschaltetem Soundbar-Hauptgerät angeschlossen ist Rot Ein | Soundbar-Hauptgerät) Verbindung Erneut verbinden. Siehe die Anweisungen zur fehlgeschlagen manuellen Verbindung auf Seite 8 Rotund | Eintend |rehfunktion Siehe die Kontaktinformationen für das blau Samsung Servicezentrum in dem Handbuch

Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung

Vor dem Ausführen der folgenden Verbindungsschritte:

+ _Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind. + Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt. + Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt.

LINK STANDBY IDSET Rückseite des Subwoofers 2. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt. + Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann. + Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

3. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.

HINWEISE SchlieBen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.

Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es

zu Interferenzen und damit zu Tonunterbrechungen kommen.

Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, funktioniert die Anlage môglicherweise gar nicht, weil das drahtlose Signal Metall nicht

VORSICHTSMASSNAHMEN +_Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit. + Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul frei von Behinderungen ist.

Verbinden des SWA-8500 mit einer Soundbar

Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das SET Drahtlose Surround-L'autsprecher (SWA-8500) von Samsung an Ihre Soundbar anschlieBen.

1. SchlieBen Sie das drahtlose Empfängermodul an 2 Surroundlautsprecher an

Verwenden Sie die Lautsprecherkabel, um zwei Surroundlautsprecher an das drahtlose Empféngermodus anzuschlieBen + Die Lautsprecherkabel haben eine Farbkodierung

SURROUND-LEFT Befolgen Sie beim AnschlieBen der Lautsprecherkabel an das drahtlose Empfängermodul diese Schritte:

1. Stecken Sie den grauen Stecker in die graue Buchse am drahtlosen Empfänger.

2. Stecken Sie den blauen Stecker in die blaue Buchse am drahtlosen Empfänger.

Befolgen Sie beim AnschlieBen der Lautsprecherkabel an die Surroundlautsprecher diese Schritte: 1. Ordnen Sie das an die graue Buchse angeschlossene Lautsprecherkabel dem grau gekennzeichneten Lautsprecher zu 2. Ordnen Sie das an die blaue Buchse angeschlossene Lautsprecherkabel dem blau gekennzeichneten Lautsprecher zu 3. Stecken Sie die rot bzw. schwarz gekennzeichneten Enden der Lautsprecherkabel in die roten bzw. schwarzen Buchsen an den jeweiligen Lautsprechern. + Die Kennzeichnung finden Sie auf der Rückseite der Lautsprecher.

2. Prüfen Sie nach dem Verbinden mit einer elektrischen Steckdose den Standby-Status Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer

Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blu

3. Konfigurieren Sie,ID SET“ mithilfe der Fernbedienung der Soundbar

Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt. + Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann. + Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

+_Wenn die Soundbar Musik abspielt, während sie mit der SWA-8500 eine Verbindung herstelit, hôren Sie môglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird

4. Prüfen Sie, ob die LINK LED durchgängig blau leuchtet (Verbindung hergestellt)

Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen

Empfangsmodul eine Verbindung besteht

5. Wenn SWA-8500 sich nicht verbindet, leiten Sie die je nach LED-Anzeigenstatus

notwendigen Schritte ein

LED-Status Aktion Ein Mit Soundbar verbunden - LINK (Bleu) Standby-Status der Prüfen Sie, ob die Soundbar eingeschaltet ist Blinkt Verbindung Wiederholen Sie die Schritte 3 bis 4 Prüfen Sie, ob die Soundbar eingeschaltet ist 1. Halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit STANDEY blinkt (blau). Ein Verbindungsfehler (Rot FA 2. Wiederholen Sie die Schritte 3 bis 4 Andere - Fehler Wenden Se sich an ein Samsung-Servicezentrum

04 ANSCHLUSS AN IHR FERNSEHGERÂT Hôren Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. +_Wenn die Soundbar an einen ausgewähiten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.

—_ Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem Fernseher verbinden

= Mit dieser Funktion kônnen Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen:

Methode 1. Verbindung mit einem Kabel

Wenn Rundfunksignale Dolby Digital sind und die Einstellung für ,Digitales Ausgangsaudioformat” auf Ihrem Fernseher auf PCM gestell ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Andern der Einstellung kännen Sie eine bessere Soundqualität genieBen. (Das Menü des Fernsehers kann je nach dem Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.)

Verbindung mit einem optischen Kabel

Unterseite der Soundbar

D.IN Rechte Seite der Soundbar

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste #7] (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann den Modus ,D.IN".

Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird. 1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher. 2. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren + Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion zu deaktivieren, halten Sie die Taste Links auf der Fernbedienung für 5 Sekunden gedrückt.) + Je nach dem angeschlossen Gerät künnte Auto Power Link nicht funktionieren. + Diese Funktion ist nur im Modus ,D.IN" verfügbar.

Methode 2. Drahtlose Verbindung

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, künnen Sie einen Stereoton ohne lästige Kabel hôren. + Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erste Verbindung

1. Drücken Sie die TasteR PAIR auf der Fernbedienung, um in den Modus ,BT PAIRING" zu wechseln

(ODER) à. Drücken Sie die Taste ÆJ(Quelle) am rechten Feld und wählen Sie dann ,BT' aus. ,BT' wechselt innerhalb weniger Sekunden automatisch zu ,BT READY" wenn kein Bluetooth-Gerät an die Soundbar angeschlossen ist

b. Wenn .BT READY" angezeigt wird, drücken und halten Sie die Taste <5] (Quelle) am rechten Feld der Soundbar für mehr als 5 Sekunden gedrückt, um ,BT PAIRING" anzuzeigen.

2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 3. Wählen Sie ,[AV] Samsung Soundbar R4-Series” aus der Liste auf dem Bildschirm des Fernseher aus Eine verfügbare Soundbar wird durch Need Pairing" oder ,Paired" auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her. + _Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]" > ,BT" auf der vorderen Anzeige des Fernsehers. 4. Sie kônnen den TV-Ton jetzt aus der Soundbar hôren.

Falls das Gerät nicht verbunden werden kann + Falls die Auflistung der zuvor verbundenen Soundbar (z. B. ,[AV] Samsung Soundbar R4-Series') in der Liste erscheint, lôschen Sie sie. +_Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS +_Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus ,BT READY" um erneut eine Verbindung herzustellen.

Trennen der Soundbar vom Fernseher Drücken Sie die Taste #1] (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zu einem beliebigen Modus auBer ,BT" um + Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benôtigte Zeit kann je nach Fernsehermodell unterschiedlich sein.) + Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste 11 (Wiedergabe/Pause) an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status ,BT READY" befindet. (Einschalten > Ausschalten)

Wasist der Unterschied zwischen BT READY und BT PAIRING?

+ BTREADY : In diesem Modus kônnen Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

+ BTPAIRING : In diesem Modus kônnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste R PAIR auf der Fernbedienung oder drücken und halten Sie die Taste #1] (Quelle) an der rechten Seite der Soundbar für länger als 5 Sekunden gedrückt, während sich die Soundbar im Modus ,BT" befindet.)

+ Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie «0000 ein. Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus. Die Soundbar kônnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen — Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. — Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. — Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.

Elektronische Geräte kônnen Funkstôrungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben.

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

BD / DVD-Player /Set-Top-Box/

Spielkonsole Rechte Seite der Soundbar

Audio (AUX)-Kabel {nicht mitgeliefert)

Unterseite der Soundbar

1 Optisches Kabel © Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts. @ \Wählen Sie den Modus ,D.IN" durch Drücken der Taste #] (Quelle) auf der rechten Seite oder der Fernbedienung.

2 Audio (AUX)-Kabel © Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts. @ \Wählen Sie den Modus ,AUX" durch Drücken der Taste #7 (Quelle) auf der rechten Seite oder der Fernbedienung.

06 VERBINDEN EINES USB SPEICHERGERÂTS Sie künnen Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B)an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB- Anschluss Ihrer Soundbar.

+ Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung,

2. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.

3. Drücken Sie die Taste ÆJ (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie dann USB"

4. Auf dem Anzeigebildschirm wird USB" angezeigt.

5. Musikdateien vom Speichergerät über die Soundbar wiedergeben:

+_ Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 20 Minute kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec Samplingrate Bitrate *mp3 MPEG 1 Layer? 16kHz - 48KHz 80-320kbps MPEG 1 Layer3 16kHz - 48KHz 80-320kbps MPEG 2 Layers 16kHz - 4BKHz 80-320kbps MPEG 2,5 Layer 16kHz - 48KHz 80-320kbps *wma Wave_Format_MSAudiol 16kHz - 48KHz 56-128kbps Wave_Format_MSAudio2 | 16kHz-48kHz 56-128kbps *aac AAC 16kHz - 96kHz 48-320kbps AACLC 16kHz - 96kHz 128 - 192kbps 5.1-Kanal 320kbps HE-AAC 24kHz - 96kHz 48- 64kbps 51-Kanal 160kbps *wav - 16kHz - 4BKHz Bis zu 3000kbps +099 066110 16kHz - 48KHz 50-500kbps

+ Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann

07 ANSCHLIESSEN EINES MOBILGERÂTS AnschlieBen per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, kônnen Sie einen Stereoton ohne lästige Kabel hôren. + Sie kônnen nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden

Die erste Verbindung 1. Drücken Sie die TasteR PAIR auf der Fernbedienung, um in den Modus ,BT PAIRING" zu wechseln

(ODER) à. Drücken Sie die Taste 5] (Quelle) am rechten Feld und wählen Sie dann ,BT' aus ,BT" wechselt innerhalb weniger Sekunden automatisch zu ,BT READY", wenn kein Bluetooth-Gerät an die Soundbar angeschlossen ist.

b. Wenn ,BT READY ‘angezeigt wird, drücken und halten Sie die Taste #7] (Quelle) am rechten Feld der Soundbar für mehr als 5 Sekunden gedrückt, um ,BT PAIRING" anzuzeigen

2. Wählen Sie ,[AV] Samsung Soundbar R4-Series” aus der Liste aus,

+ Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] > ,BT' in der vorderen Anzeige angezeigt 3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

+ Falls die Auflistung der zuvor verbundenen Soundbar (z. 8. ,[AV] Samsung Soundbar R4-Series‘) in der Liste erscheint, lëschen Sie sie. + Wiederholen Sie dann Schritt 1 und 2

HINWEIS + Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus ,BT READY" um erneut eine Verbindung herzustellen.

Wasist der Unterschied zwischen BT READY und BT PAIRING?

+ BTREADY : In diesem Modus kônnen Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

+ BTPAIRING : In diesem Modus kônnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste R PAIR auf der Fernbedienung oder drücken und halten Sie die Taste #1] (Quelle) an der rechten Seite der Soundbar für länger als 5 Sekunden gedrückt, während sich die Soundbar im Modus ,BT" befindet.)

+ Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie «0000 ein. Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet. Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus. Die Soundbar kônnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen

— Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

— Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden

— Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht funktioniert.

Elektronische Geräte kônnen Funkstôrungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc. Der Soundbar unterstützt SBC data (44,1kHz, 48kH7).

Nur an ein Bluetooth-Gerät anschlieBen, das die A2DP (AV) Funktion unterstützt.

Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von ,[AV] Samsung Soundbar R4-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den ,BT"-Modus umgeschaltet.

—_Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar ,BT READY" anzeigt.

Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus befindet und mit einem Bluetooth-Gerät gekoppelt ist.

Bluetooth Power Ein (SOUND MODE)

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein. 1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist. 2. Auf dem Display der Soundbar erscheint ,ON-BLUETOOTH POWER".

Das Bluetooth-Gerät von der Soundbar trennen

Sie kônnen die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. +_Verbindung zum Soundbar wird getrennt. + _Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar ,BT DISCONNECTED" auf der vorderen Anzeige an

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste 1] (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus auBer ,BT“ um. + Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein) + _Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar ,BT DISCONNECTED" auf der vorderen Anzeige an

HINWEISE + Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet + _Wenn sich der Soundbar für mehr als 20 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es môglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden. + Ein Bluetooth Gerät kann Stôrungen erzeugen oder falsch funktionieren, wenn: — Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Kôrperteil berührt wird — Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. —_Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke. Wenn Sie Soundbar über das Bluetooth Gerät betreiben môchten, stellen Sie sicher, dass der Abstand kurz gehalten wird. Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmit die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung

môglicherweise eingeschränkt.

Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

Dieses Drahtlosgerät kann während des Betriebs elektrische Stôrungen verursachen

Samsung Audio Remote App verwenden

Installieren der Samsung Audio Remote App

Um die Soundbar mit Inrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter.

Im Play Store suchen nach : Samsung Audio Remote TON oogle Play

Starten der Samsung Audio Remote App

Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanteitung

+ Die Samsung Audio Remote App ist nur kompatibel mit Androïd-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder hôher.

08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung

Schaltet die Soundbar ein und aus.

Strom Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen + BTPAIRING-Modus

Quelle Zum Einschalten des Modus ,BT PAIRING"

schalten Sie die Quelle auf den Modus ,BT* um und halten Sie dann die taste 5] (Quelle) Léger als 5 Sekunden lang gedrückt

Drücken Sie die Taste Q (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUND MODE Sie kKônnen den gewünschten Toneffekt durch Wahl von STANDARD, oder SURROUND SOUND auswählen.

Wenn Sie den Originalton hôren müchten, wihlen Sie den Modus , STANDARD"

+ DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Drücken Sie die Taste SOUND MODE und halten Sie sie gedrückt, während die Soundbar ausgeschaltet ist, um DRC (Dynamic Range Control) ein- oder auszuschalten. Beï aktiviertem DRC wird lauter Ton reduziert {Der Ton kännte verzerrt werden.) Bluetooth Power

Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth- Gerät erhält. Diese Einstellung ist

standardmäBig eingeschaltet.

— Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

PAIR Drücken Sie die R PAIR-Taste. Im Soundbar-Displey wird ,BT PAIRING" angezeigt In diesem Modus kônnen Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswählen

Drücken Sie die »il-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben + Auto Power Down-Funktion Infolgenden Situatianen wird des Gerätautomaisch ausgeschaltet Modus D.IN / BT / USB: Wenn seit mehr als 20 Minuten kein Audiosignal empfangen wurde. — Modus AUX — _Wenn das Audio-(AUX)-Kabel seit 20 Minuten getrennit ist — Wen bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätigt wird. (Die Auto Power Down-Funktion kann nur ausgeschaltet werden, wenn sich das Gerët im ,AUX"-Modus befindet.} — Um die Auto Power Down-Funktion während des ,AUX"-Modus auszuschalten, drücken und halten Sie die »-Taste für 5 Sekunden gedrückt. .ON-AUTO POWER DOWN" / ,OFF-AUTO POWER DOWN" wird auf dem Bildschirm angezeigt.

Oben/Unten/ Links/Rechts

Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts.

Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswéhlen oder Einstellen von Funktionen.

Zum Verwenden der Wiederholungsfunktion im .USB-Modus drücken Sie die Oben- Taste.

Musiktitel überspringen

Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen

Sie kbnnen Auto Power Link ein- oder ausschalten.

Auto Power Link wird jeweils durch die Taste Links ein- und ausgeschaltet.

— Auto Powrer Link: Falls die Soundbar durch ein digitales optisches Kabel an Ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen

— Die Auto Power Link-Funktion ist automatisch auf ON eingestellt.

+ IDSET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET

abzuschlieBen (beim Verbinden mit einem Zubehèrelement}.

+ Lautstärkebeschränkungsfunktion

Um Ihr Gehër zu schützen, beschränkt die Lautstärkebegrenzungsfunktion die

Lautstärke auf 20, wenn Sie die Soundbar einschalten und die Lautstärke hôher als

— Der Standardwert für die Lautstärkebegrenzungsfunktion ist Aus. Sie müssen sie einschalten, um sie zu aktivieren.

— | Wenn sie eingeschaltet wird, bleibt die Lautstärkebegrenzungsfunktion auch dann eingeschaltet, wenn die Stromversorgung ausgeschaltet wird

— Ein-oder Ausschalten der Lautstärkebegrenzungsfunktion halten Sie die Taste Unten an der Fernbedienung 5 Sekunden lang gedrückt. Bei ausgeschalteter Lautstärkebegrenzungsfunktion erscheint ,V FREE" in der vorderen Anzeige. Bei eingeschalteter Funktion erscheint ,V LOCK”.

Sie kônnen unter TREBLE, BASS, oder AUDIO SYNC auswählen.

+ Um die Lautstärke der Hôhen oder des Basses zu regeln, wählen Sie in den Sound- Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6-+6 an.

+_ Drücken Sie die Taste $(Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts wéählbar und kônnen mit den Tasten Oben/Unten auf eine Einstellung zwischen -6bis +6 eingestellt werden:

+_Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, wählen Sie in den Soundeinstellungen AUDIO SYNC aus und legen dann mithilfe der Tasten Oben/Unten eine Audioverzôgerung zwischen O und 300 Millisekunden fest. Nicht im .USB"-Modus verfügbar.)

+ AUDIO SYNC wird nur bei einigen Funktionen unterstützt.

WOOFER Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Subwoofers auf -12 oder zwischen -6 bis +6 einzustellen. Um die Lautstärke des Subwoofers auf O zu stellen, drücken Sie die Taste.

voL Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen

+ Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Bei einem Samsung TV kann die Lautstärke

der Soundbar mit der IR-Fernbedienung, die im Lieferumfang des Samsung TV enthalten ist, eingestellt werden.

Stellen Sie zuerst den Fernsehton im TV-Menü Ihres Samsung TV auf externe Lautsprecher, und verwenden Sie dann die Samsung-Fernbedienung, um die Lautstärke der Soundbar zu einzustellen. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehgeräts. StandardmäBig wird diese Funktion von der Fernbedienung des Samsung TV gesteuert. Wenn es sich bei lhrem Fernsehgerät nicht um einen Samsung TV handelt, befolgen Sie die nachstehenden Anweisungen, um die Einstellungen dieser Funktion zu ändern.

1. Schalten Sie die Soundbar aus.

2. Wenn Sie diese Funktion nicht verwenden môchten, drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis ,OFF-TV REMOTE" in der Anzeige erscheint.

3. Wenn Sie die Soundbar mit der Fernbedienung lhres Fernsehers steuern wollen, drücken Sie wiederholt die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden gedrückt, bis ,ALL-TV REMOTE" in der Anzeige erscheint. Verwenden Sie dann das Menü lhres Fernsehers, um externe Lautsprecher auszuwählen.

ALL-TV REMOTE nd — —

4. Wenn Sie die Soundbar in den Standardmodus

zurücksetzen môchten (Steuerung über eine Samsung-TV-Fernbedienung), drücken Sie die Taste WOOFER nach oben und halten Sie sie für 5 Sekunden wiederholt gedrückt, bis ,SAMSUNG-TV REMOTE"in der Anzeige erscheint.

SAMSUNG-TV REMOTE a —" —

— Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgender Reihenfolge: :SAMSUNG-TV REMOTE" (Standardmodus) > ,0FF-TV REMOTE" > ,ALL-TV REMOTE".

— Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar.

— Diese Funktion wird von den folgenden Herstellern unterstützt VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG,

Hisense, RCA Verwenden der verborgenen Tasten (Tasten mit mehr als einer

funktion) Verborgene Taste Referenzseite

Fernbedienungstaste Funktion WOOFER TV-Fernbedienung Ein/Aus (Standby) Seite 26 (Quelle) BT-Kopplung Seite 23 Auto Power Down Ein/Aus (AUX-Modus) Seite 24 > (Wiedergabe / Pause) Initialisieren (Standby) Seite 31 BT Bereit Seite15 Links Auto Power Link ON/OFF Seite 24 Oben IDSET Seite 24 Unten Lautstärkebeschränkung Ein/Aus Seite 25 && Kiangsteuerung) 7-BandEQ Seite 25 DRC ON/OFF (Standby) Seite 23

SOUND MODE Bluetooth Power Seite 23

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi

Ausgang BL ENS) Ohne drahtloses Mit drahtlosem Rücklautsprecherkit Rücklautsprecherkit 2.0 Kanal 21 Kanal 41Kanal STANDARD 51Kanal 21 Kanal 41Kanal 2.0 Kanal 211Kanal 41Kanal sounomope | *RROUND SOUND 51Kanal 21Kanal 41Kanal

Vorsichtsmafinahmen für die Installation

+_Installieren Sie nur an einer vertikalen Wand

Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit

Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls

nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.) Fixieren Sie die Befestigungsschrauben falls mêglich mit Wandverankerungen

Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen

= Durchmesser: M5 =" Länge: 35 mm oder länger empfohlen SchlieBen Sie die Kabel vom Gerët an externe

Geräte an, bevor sie die Soundbar an der Wandinstallieren

Stellen Sie sicher, dass das Gerët ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen:

INSTALLIEREN DER Komponenten für die

WANDHALTERUNG Anbringung an der Wand

ET Montagehilfe für die Wandhalterung

Aufhängungsschraube Schraube Wandhalterung L Wandhalterung R

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand

+ Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein

+ Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers,

2. Richten Sie die Mittellinie der Montagehilfe für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

+ Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

ñ [ = E ] (l Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der B-TYPE- Bilder an beiden Enden der Montagehilfe, um die Lôcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand +_Wenn die Markierungen nicht den

Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Lôcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Lôcher für die verwendeten Dübel oder Molly-Dübel groB genug sind

5. Stecken Sie eine Schraube (nicht enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch

6. Verwenden Sie die beiden Schrauben (M4 x 112) um die Wandhalterung Lund R an der Unterseite der Soundbar zu befestigen: Achten Sie für sicheren Halt darauf, dass die Dellen auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind

Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rückseite der Soundbar

Rechtes Ende der Soundbar

+ Die linke und rechte Halterung haben Soundbar von der Wand eine unterschiedliche Form. Achten Sie abnehmen

darauf, sie korrekt zu positionieren:

.. Um die Soundbar von der Wandhalterung zu

em = Ÿ7: | entfernen, schieben Sie sie in Richtung des Pfeils, neigen Sie sie Leicht nach oben und

Wandhalterung R Wandhalterung L nehmen Sie sie dann wie dargestellt von der

7. Montieren Sie die Soundbar mithilfe der and ab.

befestigten Wandhalterungen, indem Sie die

Wandhalterungen an die e Aufhängungsschrauben an der Wand D hängen. ET —— 1 —

— la + Stützen Sie sich nicht auf dem installierten Gerät ab und vermeiden Sie Erschütterungen oder das Fallenlassen des Geräts.

+ _Befestigen Sie das Gerät sicher an der Wand, +_Kippen Sie die Soundbar leicht, um beide damit es nicht herunterfällt. Wenn das Gerät Aufhängungsschrauben-Kôpfe in die Lôcher herunterfällt, kann es zu Verletzungen oder der Wandhalterung einzuführen. Schieben Schäden am Produkt kommen Sie die Soundbar in Richtung des Pfeils, um +_Wenn das Gerät an einer Wand installiert ist, sicherzustellen, dass beide Seiten fest vergewissern Sie sich bitte, dass die Kinder montiert sind. nicht an einem der Anschlusskabel ziehen, da

dies zum Herunterfallen führen kann:

Für die optimale Leistung der Wandhalterungsinstallation installieren Sie das Lautsprechersystem mindestens 5 cm unterhalb des Fernsehers, falls der Fernseher an einer Wand befestigt ist.

Wenn Sie das Gerät nicht an der Wand

installieren, installieren Sie es zu lhrer eigenen Sicherheit auf einer sicheren, flachen Oberfläche, von der es nicht herunterfallen kann.

10 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenn eine Aktualisierung angeboten wird, künnen Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware- Aktualisierung an den USB-Anschluss der Soundbar anschlieBen. Weitere Informationen zum Herunterladen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Webseite unter (www.samsung.com + Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads. Beachten Sie, dass die Namen der Option variieren kônnen

Wichtig: Die Aktualisierungsfunktion lôscht alle Benutzereinstellungen. Wir empfehlen Ihnen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach der Aktualisierung einfach wieder einstellen künnen. Beachten Sie, dass das Aktualisieren der Firmware auch den Subwoofer-Anschluss zurücksetzt.

1. Verbinden Sie ein Micro-USB-auf-USB- Adapterkabel mit einem Micro-USB-2.0- Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss Ihrer Soundbar.

+ Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung

2. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschriebenen Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) — suchen Sie nach dem Modellnamen - wählen Sie die Option Kundendienst (Ânderung der Bezeichnung der Option vorbehalten)

3. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wählen Sie ,Hier extrahieren", um den Ordner zu entzippen:

4. Schalten Sie die Soundbar aus und schlieBen Sie den USB-Speicher mit dem Software- Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.

5. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird UPDATE" angezeigt und der Aktualisierungsprozess beginnt.

6. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschaltet. Halten Sie die Taste Il auf der Fernbedienung 5 Sekunden lang gedrückt. ,INIT" wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschaltet. Das Update ist abgeschlossen.

+ Dieses Produkt verfügt über eine DUAL- BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, künnen Sie sie erneut aktualisieren

7. Stellen Sie Ihre Einstellungen wieder ein.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschlieBend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab, schlieBen Sie es erneut an und schalten Sie dann die Soundbar ein.

+ Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind. Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet. Nach Abschluss der Aktualisierung wird die Benutzerkonfiguration in der Soundbar initialisiert, so dass Sie Ihre Einstellungen wieder einstellen künnen. Wir empfehlen Ihnen, Ihre persônlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen kônnen. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 7. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

+_Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.

+ _Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Stromkabel an die Steckdose angeschlossen? — SchlieBen Sie den Netzstecker an die Steckdose an.

Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft? —_ Trennen Sie den Netzstecker und schlieBen Sie ihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

— Siehe die Abschnitte zur Bluetooth-Verbindung auf Seite 14 und 19.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?

— Drücken Sie die Taste & (Stummschaltung), um die Stummschaltfunktion zu deaktivieren Ist die Lautstärke auf das Minimum eingestellt?

— Passen Sie die Lautstärke an

Die Fernbedienung funktioniert nicht.

Sind die Batterien Leer?

— Tauschen Sie sie gegen neue aus

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu grofB? — Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton aus.

Dieses Problemkannauftreten, wenn derSubwoofernichtandas Soundbar-Hauptgerätangeschlossen ist. — Versuchen Sie, den Subwoofer erneut zu verbinden. (Siehe Seite 7)

Der Subwoofer brummt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwoofers anzupassen. — Drücken Sie die Taste WOOFER auf lhrer Fernbedienung nach oben oder unten, um die Subwooferlautstärke einzustellen (bis -12 oder zwischen -6 - +6)

For DTS patents, see http:/patents.dts.com Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. AL Rights Reserved

13 BEKANNTMACHUNG ZU OPEN SOURCE LIZENZEN Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung (oss.request@samsung.com)

14 WICHTIGE HINWEISE ZUM KUNDENDIENST Die Abbildungen in dieser Anleitung dienen nur als Referenz und knnen sich vom aktuellen Produkt unterscheiden

Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben)

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerët kein Defekt vorliegt (2. 8. weil Sie diese Bedienungsanleitung nicht gelesen haben)

Die Hôhe dieser Gebühr wird Ihnen mitgeteilt,

bevor irgendwelche Arbeiten durchgeführt

werden oder der Hausbesuch erfolgt

15 SPEZIFIKATIONEN UND LEITFADEN Technische daten Modellname HW-R470 USB 5V/0,5A Gewicht 15kg Abmessungen (B x H x T) 9075 x 53,5 x 70,5 mm

Betriebstemperatur +5°C bis +35°C Zuléssige Luftfeuchtigkeit

VERSTÂRKER Nennausgangsleistung

Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.)

LPCM 2ch, Dolby Audio"

{unterstützt Dolby® Digital), DTS AUSGANGSLEISTUNG DES DRAHTLOSGERÂTS BT max. Transmitterleistung SRD max. Transmitterleistung

100mW bei 2,4GHz - 2,4835GHz 25mW bei 5,725GHz — 5,825GHz

Abmessungen (B x H xT)

181,5 x 343,0 x 272,0 mm

VERSTÂRKER Nennausgangsleistung

100W AUSGANGSLEISTUNG DES DRAHTLOSGERATS SRD max. Transmitterleistung

25mW bei 5,725GHz — 5,825GHz

Name des SETS Drahtlose Surround-Lautsprecher SWA-8500 Gewicht

Drahtloses Empfängermodul 07kg Surroundlautsprecher 0,5kg

Abmessungen (B x H x T) Drahtloses Empfängermodul

50,0 x 201,3 x 132,0 mm

Surroundlautsprecher 76,2x1269 x 76,2 mm Betriebstemperatur +5°C bis +352C Zuléssige Luftfeuchtigkeit 10%-75% Frequenzbereich 20 Hz bis 20 kHz

AUSGANGSLEISTUNG DES DRAHTLOSGERATS SRD max. Transmitterleistung

25mW bei 5,725GHz — 5,825GHz

Gesamtstromverbrauch im Bereitschaftszustand (W)

Soundbar-Hauptgerät 27W SET Drahtlose Surround-Lautsprecher 1,0W Bluetooth Halten Sie die Taste SOUND MODE für

mindestens 5 Sekunden gedrückt, um die

AE EE Brun EEE Bluetooth Power-Funktion auszuschalten:

HINWEISE + Samsung Electronics Co, Ltd behält sich das Recht auf unangekündigte Ânderungen vor. + Gewicht und Abmessungen künnen von den Angaben abweichen

Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http:/www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden.

x Korrekte Entsorgung der Batterie dieses Produkts]

(Gilt für Länder mit Abfalitrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehôrigen Dokumentation oder Verpackung gibtan, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber., Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäB entsargt werden, kënnen sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fôrdern, indem Sie die Batterien von anderen Abfällen getrennt über hr rtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

K Korrekte Entsorgung von Altgeräten (Elektroschrott) ==

(Gilt für Länder mit Abfalitrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehärteilen bzw. auf der dazugehôrigen Dokumentation gjbt an, dass das Produkt und Zubehôrteile (z. B. Ladegerät Kopfhôrer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dern normalen Haushaltsmül entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehôrteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehôrteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fôrdern:

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kantaktieren die zuständigen Behôrden, um in Erfahrung zu bringen, wo Sie das Altgerët bzw. Zubehôrteile für eine umweltireundliche Entsorgung abgeben kônnen

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektranische Zubehôrteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Für nformationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von

Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http:/www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
