BEDIENUNGSANLEITUNG DJM150 USB Bluetooth IBIZA

Ref.: DJIM150USB-BT USER MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG

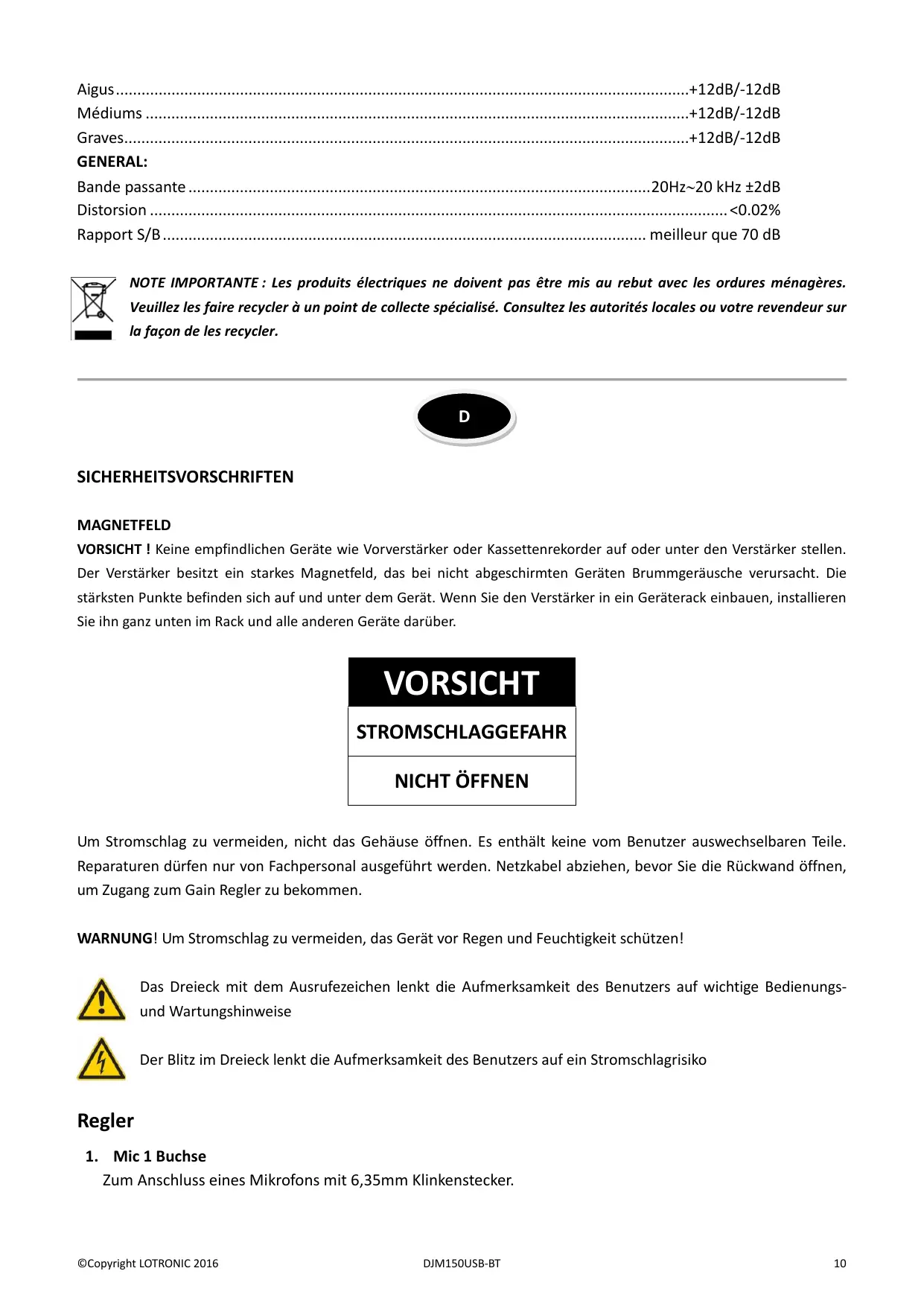

20Hz-20 kHz +2dB .<0.02% meilleur que 70 dB Bande passante Distorsion …. Rapport S/B... NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler à un point de collecte spécialisé. Consultez les autorités locales ou votre revendeur sur mm a façon de les recycler. SICHERHEITSVORSCHRIFTEN MAGNETFELD VORSICHT ! Keine empfindlichen Geräte wie Vorverstärker oder Kassettenrekorder auf oder unter den Verstärker stellen. Der Verstärker besitzt ein starkes Magnetfeld, das bei nicht abgeschirmten Geräten Brummgeräusche verursacht. Die stärksten Punkte befinden sich auf und unter dem Gerät. Wenn Sie den Verstärker in ein Geräterack einbauen, installieren Sie ihn ganz unten im Rack und alle anderen Geräte darüber. VORSIC STROMSCHLAGGEFAHR NICHT ÔFFNEN Um Stromschlag zu vermeiden, nicht das Gehäuse ôffnen. Es enthält keine vom Benutzer auswechselbaren Teile. Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Netzkabel abziehen, bevor Sie die Rückwand ôffnen, um Zugang zum Gain Regler zu bekommen. WARNUNG! Um Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen! Das Dreieck mit dem Ausrufezeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Bedienungs- PA und Wartungshinweise Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf ein Stromschlagrisiko Regler

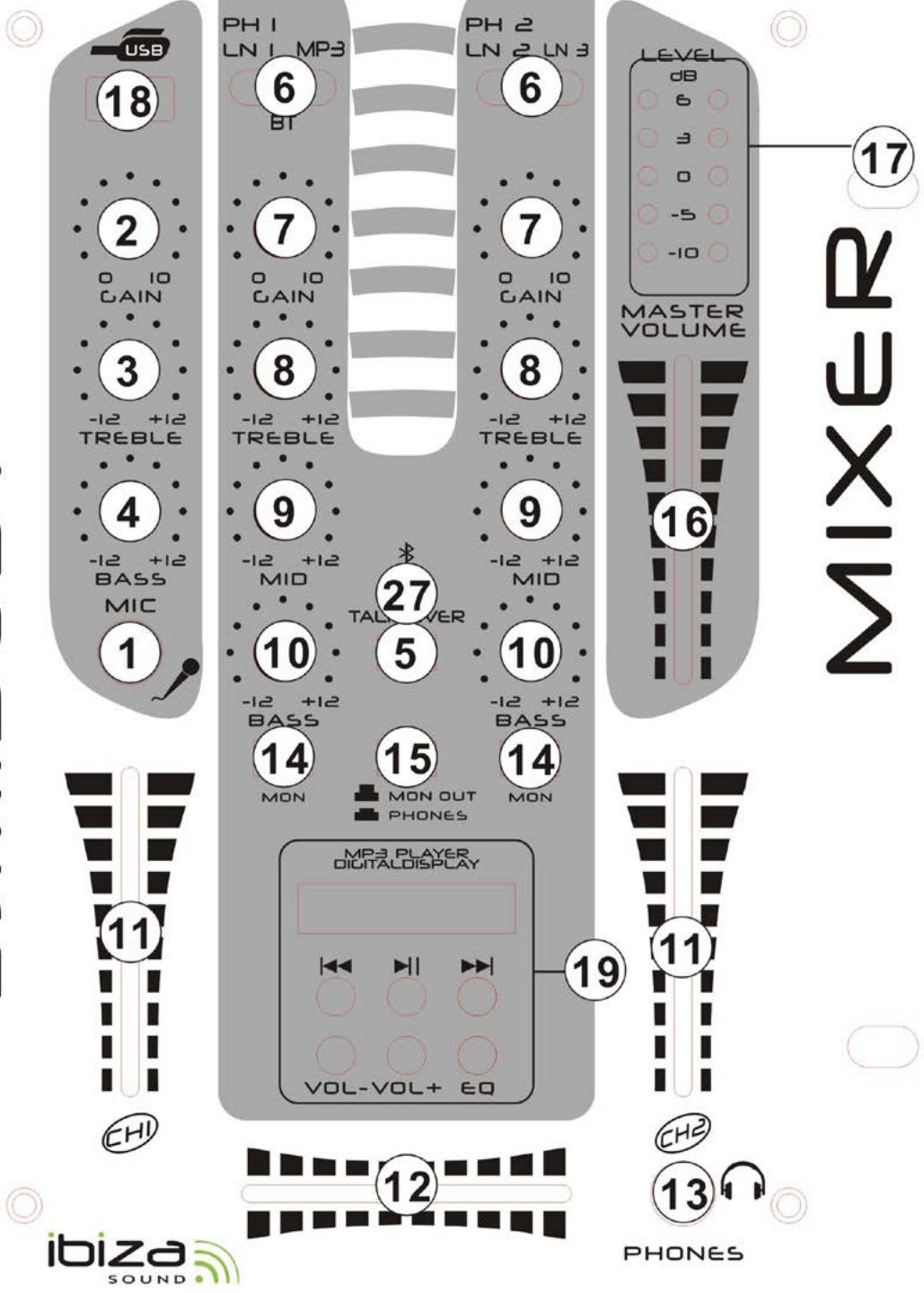

Zum Anschluss eines Mikrofons mit 6,35mm Klinkenstecker. ©Copyright LOTRONIC 2016 DIM1SOUSB-BT 10

Zum Einstellen der Mikrofonlautstärke

Zum Einstellen der hohen Frequenzen des Mikrofons.

Zum Einstellen der tiefen Frequenzen des Mikrofons.

Diese Taste drücken, wenn Sie das Mikrofon benutzen môchten. Wenn die Taste gedrückt ist, wird der Pegel aller anderen Quellen um 14dB gedämpft, um die Mikrofonansage deutlich hôren zu kônnen. In der OFF Stellung kehren alle Signale wieder zu ihrem ursprünglichen Pegel zurück.

6. Phono/Line Schalter

Wahlschalter für die Eingangsquelle des Kanals

Regelt den Eingangspegel des Kanals.

Stellt die HOHEN Frequenzen des Eingangskanals ein.

Stellt die MITTLEREN Frequenzen des Eingangskanals ein.

Stellt die TIEFEN Frequenzen des Eingangskanals ein

Stellt den Pegel jedes Kanals ein.

Mischt die Signale der beiden Kanäle. In der mittleren Stellung sind beide Kanäle gleichzeitig hôrbar.

Zum Anschluss eines Kopfhôrers mit 8 bis 600 Ohm Impedanz.

Wählt den oder die Kanäle, die im Kopfhôrer vorgehôrt werden sollen.

15. PHONE/MON OUT Taste

Mit dieser Taste den Kopfhôrer- oder Monitorausgang wählen

Stellt den Pegel des Masterausgangs ein.

17. Master Pegel Display

Die LED zeigt den Ausgangspegel des rechten und linken Masterausgangs an.

Anschlussport für einen USB Stick.

Regler für den USB Player a: [<< : Wiederholt den laufenden Titel oder springt zum Anfang des vorigen Titels. b: Play/Pause: Schaltet zwischen Abspielen und Pause um. c: >>|: Wahl des nächsten Titels d: VOL-: Vermindern der Lautstärke. e: VOL+(28): Erhôhen der Lautstärke f: EQ(29):Effektwahl. g: LED DISPLAY(30): Anzeige der MP3 Informationen. ©Copyright LOTRONIC 2016 DIM1SOUSB-BT 11

27. BLUETOOTH LED: Beim Einschalten des Mischpults blinkt die LED langsam, um anzuzeigen, dass das Mischpult

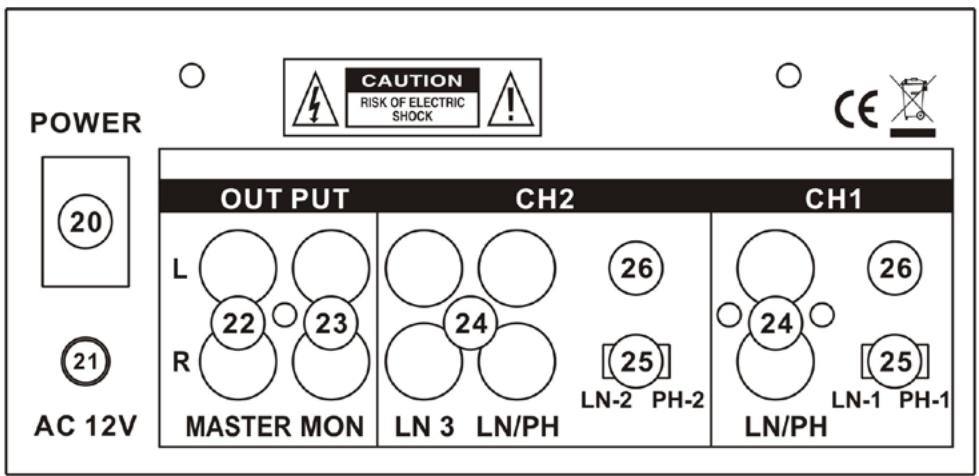

an ein Bluetooth Gerät angeschlossen werden kann. Wenn nach 1 Minute keine Verbindung aufgebaut werden konnte, erlischt die LED. Wenn eine Verbindung erstellt wurde, blinkt die LED noch 2-3 Sekunden langsam, flickert auf und erlischt. Nun kônnen Sie Musik von Ihrem Bluetooth Gerät auf Kanal 1 hôren. BLUETOOTH PAIRING Den Wahlschalter von Kanal 1 auf BT (mittlere Stellung) schieben. Ihr Bluetooth Gerät (z.B. Handy) in Suchmodus schalten. Das Mischpult einschalten. Unter den gefundenen Geräten ,BLUETOOTH“ wählen. Sie kônnen nun Ihre Musik über Kanal 1 abspielen. RÜCKSEITE O O

Zum Einschalten des Geräts drücken. Die LED leuchtet, wenn das Gerät eingeschaltet ist.

Das Gerät wird mit einem 12V AC Adapter geliefert. Die 12V AC Buchse anschlieRen, bevor Sie den anderen Stecker in eine Netzsteckdose stecken.

Master Ausgang zum Anschluss an den Hauptverstärker (endgültiger Mix nach dem Crossfaderteil) über Cinch Verbinder.

Cinch Verbinder zum Anschluss an AUX Geräte, die auch für Aufnahmegeräte geeignet sind. Der Pegel wird nicht von den Master/Kanalreglern beeinflusst.

24. Phono/Line Eingangsbuchsen

Cinch Verbinder für Kanal 1 und 2. Für Plattenspieler die Phono Eingangsbuchse benutzen. Die Line Buchse ist für den Anschluss von CD/MP3 Spielern vorgesehen. Line Pegelinstrumente mit Stereoausgängen, wie z.B. Rhythmusgeräte oder Sampler müssen ebenfalls an die Line Eingangsbuchsen angeschlossen werden

25. Eingangswahlschalter

Die Stellung dieser Schalter hängt davon ab, was Sie an die Phono/Line Eingangsbuchsen angeschlossen haben.

Zum Anschluss des Massekabels der Plattenspieler, um Brumm- und Stôrgeräusche zu vermeiden. ©Copyright LOTRONIC 2016 DIM1SOUSB-BT 12

TECHNISCHE DATEN EINGÂNGE: Mikrofon 3mV/2.2kQ Phono. 3.2mV /47kQ Line. AUSGANGE: Hauptausgang . MON PHONE Klangregler Trebl Mitten. Bass ALLGEMEINES: Frequenzgang.. Klirrfaktor . Signal/Rauschabstand Elektrogeräte gehôren nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Wenden Sie sich hierzu an die ürtlichen Behôrden oder Ihren Fachhändler! ©Copyright LOTRONIC 2016 DIM1SOUSB-BT
