Tipo de produto	Mesa de som
Marca	IBIZA
Modelo	DJM150 USB Bluetooth
Cor	Preto
Alimentação	Adaptador de rede 12 V AC
Bluetooth	Sim, integrado (alcance padrão)
Porta USB	Sim, para reprodução MP3 (pen drive)
Entradas de microfone	1 x Jack 6,35 mm (2,2 kΩ, 3 mV)
Entradas linha/fono	2 x RCA (Linha 150 mV/47 kΩ, Fono 3,2 mV/47 kΩ)
Saídas	Geral (RCA), Monitor (RCA), Fone de ouvido (Jack 6,35 mm)
Equalizador	3 bandas por canal (Agudos, Médios, Graves) ±12 dB + EQ microfone (Agudos, Graves)
Crossfader	Sim, contínuo
Talkover	Sim, atenuação das outras fontes em 14 dB
Resposta em frequência	20 Hz - 20 kHz ± 2 dB
Distorção harmônica	< 0,02 %
Potência do fone de ouvido	300 mW em 16-32 Ω
Visores	LED de nível geral (L/R) e visor MP3
Manutenção	Limpar com um pano seco e macio. Não usar solventes.
Segurança	Não abrir o gabinete. Manter uma ventilação mínima de 0,5 m ao redor do aparelho. Não expor à umidade.
Peças sobressalentes	Adaptador de rede incluído. Cabos RCA não fornecidos. Nenhuma peça reparável pelo usuário.
Reparabilidade	Reparos exclusivamente por pessoal qualificado.

Perguntas frequentes - DJM150 USB Bluetooth IBIZA

Como parear meu smartphone por Bluetooth com a mesa de som?

Coloque o seletor de entrada do canal 1 em BT (posição central). Ligue a mesa: o LED Bluetooth pisca lentamente. No seu smartphone, ative o Bluetooth e procure dispositivos. Selecione "BLUETOOTH". O LED apaga e a conexão é estabelecida. Você pode então mixar a música no canal 1.

Posso conectar um toca-discos de vinil a esta mesa de som?

Sim, conecte o toca-discos a uma entrada RCA (canal 1 ou 2) e ajuste o comutador de entrada correspondente para "Fono". Conecte também o fio terra (GND) para reduzir ruídos parasitas.

Como ajustar o volume do microfone?

Use o controle de nível do microfone localizado na parte frontal. Você também pode ajustar os tons com os botões MIC Treble e MIC Bass. O botão Talkover permite atenuar outras fontes em 14 dB para ouvir melhor o microfone.

Para que serve o botão Talkover?

O botão Talkover atenua o volume das outras fontes (música, etc.) em 14 dB quando você fala no microfone. Isso permite que seus avisos tenham prioridade. Solte o botão para retornar aos níveis normais.

Como ouvir no fone de ouvido?

Conecte um fone de ouvido (8-600 Ω) no conector Jack 6,35 mm. Use o botão Cue para selecionar o canal a ser pré-ouvido. O botão Phone/Mon OUT permite escolher entre a saída do fone e a saída do monitor. Ajuste o volume com o controle geral.

A mesa de som não liga, o que fazer?

Verifique se o adaptador de rede 12 V AC está corretamente conectado ao conector 12Vac e a uma tomada funcional. Certifique-se de que o interruptor Liga/Desliga (20) está pressionado (LED aceso). Se o problema persistir, contate um reparador qualificado.

Como tocar música de um pen drive?

Insira o pen drive na porta USB (18). Use os controles USB (19): Play/Pause para tocar/pausar, << para faixa anterior, >> para próxima, VOL- e VOL+ para volume, e EQ para selecionar um efeito sonoro. O visor LED mostra informações MP3.

Os níveis de saída estão baixos, como aumentar o volume geral?

Aumente o controle geral (16) na parte frontal. Verifique também os ganhos de cada canal (10) e os faders (12). Certifique-se de que o amplificador externo está bem ajustado. A saída geral entrega 0 dB / 1 V em 600 Ω.

Posso conectar um instrumento musical (guitarra, sintetizador)?

Sim, se o instrumento for de nível de linha, conecte-o a uma entrada LINE (RCA) e ajuste o comutador para Line. Para guitarra elétrica, você precisará de um pré-amplificador ou DI box, pois a impedância não é adequada.

Como limpar a mesa de som?

Desconecte o aparelho. Use um pano seco e macio para limpar o gabinete. Nunca use solventes, álcool ou produtos abrasivos. Não deixe líquido penetrar no interior.

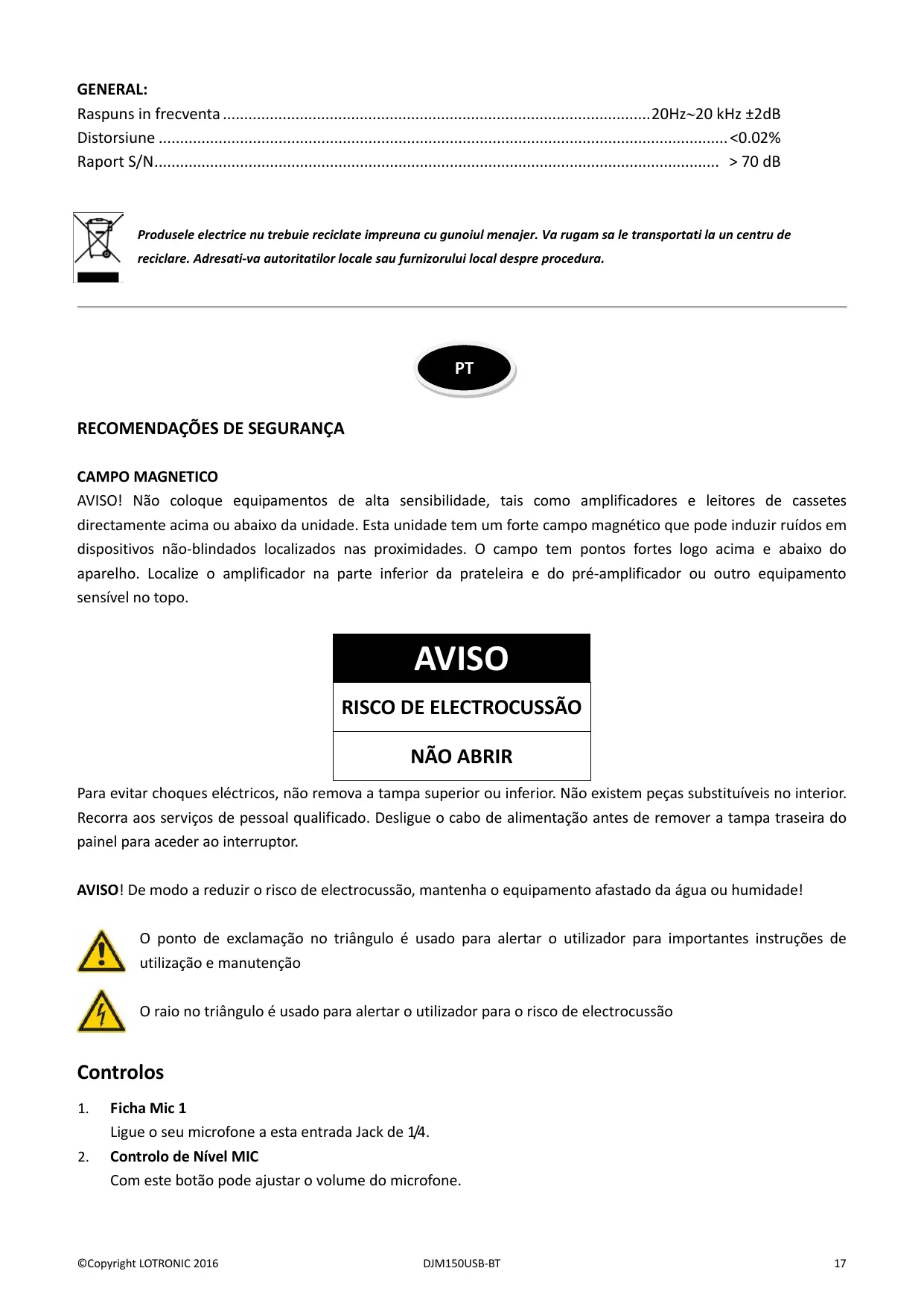

MANUAL DE UTILIZADOR DJM150 USB Bluetooth IBIZA

AVISO! Não colque equipamentos de alta sensibilitadé, tais como amplificadores e leitores de cassetes directemente acima ou abaixo da unidade. Esta unidade tem um forte campo magnético que pode induzir ruidos em dispositivos não-blindados localizados nas proximidades. O campo tem pontos fortes logo acima e abaixo do aparelho. Localize o amplífador na parte inferior da prateleira e do pré-amplífador ou及其他 equipamento sensivel no topo.

AVISO

RISCO DE ELECTROUSSão

NÃO ABRIR

Para fazer chocques electricos, não remove a tampa superior ou inferior. Não existem peças substituíveis no interior. Recorra aos serviços de pessoal qualificado. Desligue o cabo de alimentação antes de remover a tampa traseira do pailen para aceder ao interruptor.

AVISO! De modo a reduzir o risco de electrocussao, mantenha o equipamento afastado da agua ou humidade!

O punto de exclamação no triângulo é Usedo para alertar o Utilizador para importantes instruções de utilizesao e manutencao

O raio no triângulo é uso para alertar o'utilizar para o risco de electrocussão

Controls

1. Ficha Mic 1

Ligue o seu microfone a esta entrada Jack de 1/4.

2. Controlo de Nível MIC

Com este botão pode ajustar o volume do microfone.

3. TREBLE MIC

Usado paraacularoudiminuras Frequencias mais altasdo microfone.

4. BASS MIC

Usado paraacular ou diminuir as frequencias mais baixas do microfone.

5. Talkover

Pressione este botão se quiser usar o seu microfone. quando o botão é pressionado, todas as outras fontes de sinal são atenuadas a 14dB, de modo a que o microfone possa ser claramente ouvido. Na posicao de desligado, todos os sinais voltam ao seu;nivel original.

6. PHONO / LINE

Utilize este botão para fazer o;nível de canal de entrada.

8. Controlo Treble

Usado paraacular ou diminuir os altos do canal de entrada.

9. Controlo de Middle

Usage para augmentar ou diminuir os médios do canal de entrada.

10. Controlo de Bass

Usado paraacular ou diminuir os baixos do canal de entrada

11. Canal Fader

Utilizzato para ajustar o;nével de cada canal.

12. Crossfader

Mistura os sinais de um canal com o除外. Se o crossfader está na posicao central. Ambos os canais podem ser ouvido.

Ligue os seuas auscultadores com impedência entre 8 e 600 Ohms a esta ligação.

14. Botão Cue

Use este botão de modo a selecionar o canal (ais) a ser monitorizado pelos auscultadores.

15. Botão saída PHONO / MON

Pressione este botão para escolher saída Phono ou saída monitor.

16. Controlo Master

Ajustar o;nível de saída do master.

17. Indicador de Nível Master

O display LED/DDo sida principal esquerda e direita

18. Entrada USB

Entrada para pen USB.

19. Controlo USB

Controles de leitor USB

a: | <<: Utilize este botão para reinecer a faixa ou para selecionar a faixa anterior.

b: Play / Pause: Cada vez que pressionar este botão, a operação inicia ou para.

c: >> |: Utilize este botão para selecionar a faixa segunte.

d: VOL-: Utilize este botão para diminuiro volume.

e: VOL + (28): Utilize este botão paraLERar o volume.

f: EQ (29): permite que selezione o efeito.

g: Display LED (30): Mostra a informação MP3.

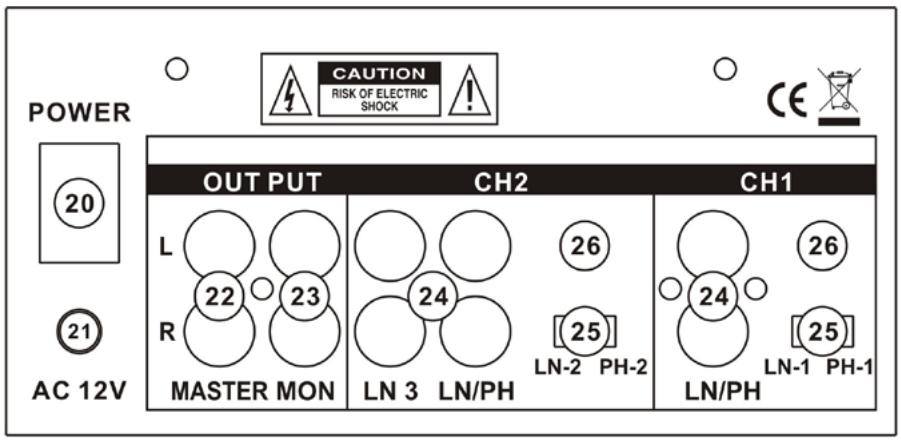

DESCRÊÇÃO DO PAINEL TRASEIRO

20. Interruptor de alimentacao

Pressione o botão para ligar o aparelho. O LED acende quando o aparelho está ligado.

21. Ligação AC

Esta unidad vem com um adaptorador AC 12V. Ligue-se ao AC 12V antes de colocá-lo numa fonte de energia adequada.

22. Saía de MASTER

Saída principal que liga ao amplífador principal (DJ mix final après Crossfader), aceita ligações RCA.

23. Saía MON

Para ligar o aparecido AUX. Estas tomasão sãotipso RCA, que sào adequadas à ligaçao de um dispositivo de gravacao. O seu niven não é influenciado pelo controlo principal / canal.

Definir estas opções com base no que está ligado às TOMadas de entrada Phono / Line

26. TERRA

Ligue o fio de terra do gira-discos. Isso ajuda a reduzir os ruídos.

ESPECIFICAções

ENTRADAS:

Microfone. 3mV / 2.2 kΩ

Phono 3.2mV/47kΩ

Line. 150mV / 47 kΩ

SAÍDAS:

Main 0 dB / 1V 600Ω

MON. 0 dB / 1V 600Ω

PHONE 300mW/16-32Ω

Controlo de Tone

Treble. +12dB / - 12dB

Middle .+12dB/-12dB

Bass .+12dB/-12dB

GERAL:

Frequência. 20Hz~20 kHz ±2dB

Distorção <0.02%

S/N. Melhor que 70 dB

Produtos eletricos nãodeerao serposto em contentores delixocaseiros.Porfavor,depositos em contentores para reciclagem.Questioneas autoridadeslocaisouondeadquiriuoproduitosobrecomodeveraproceder.
