BEDIENUNGSANLEITUNG HIG TV 3 B AF HIGH ONE

GUIDE D'UTILISATION HANDLEIDING GEBRAUCHSANLEITUNG

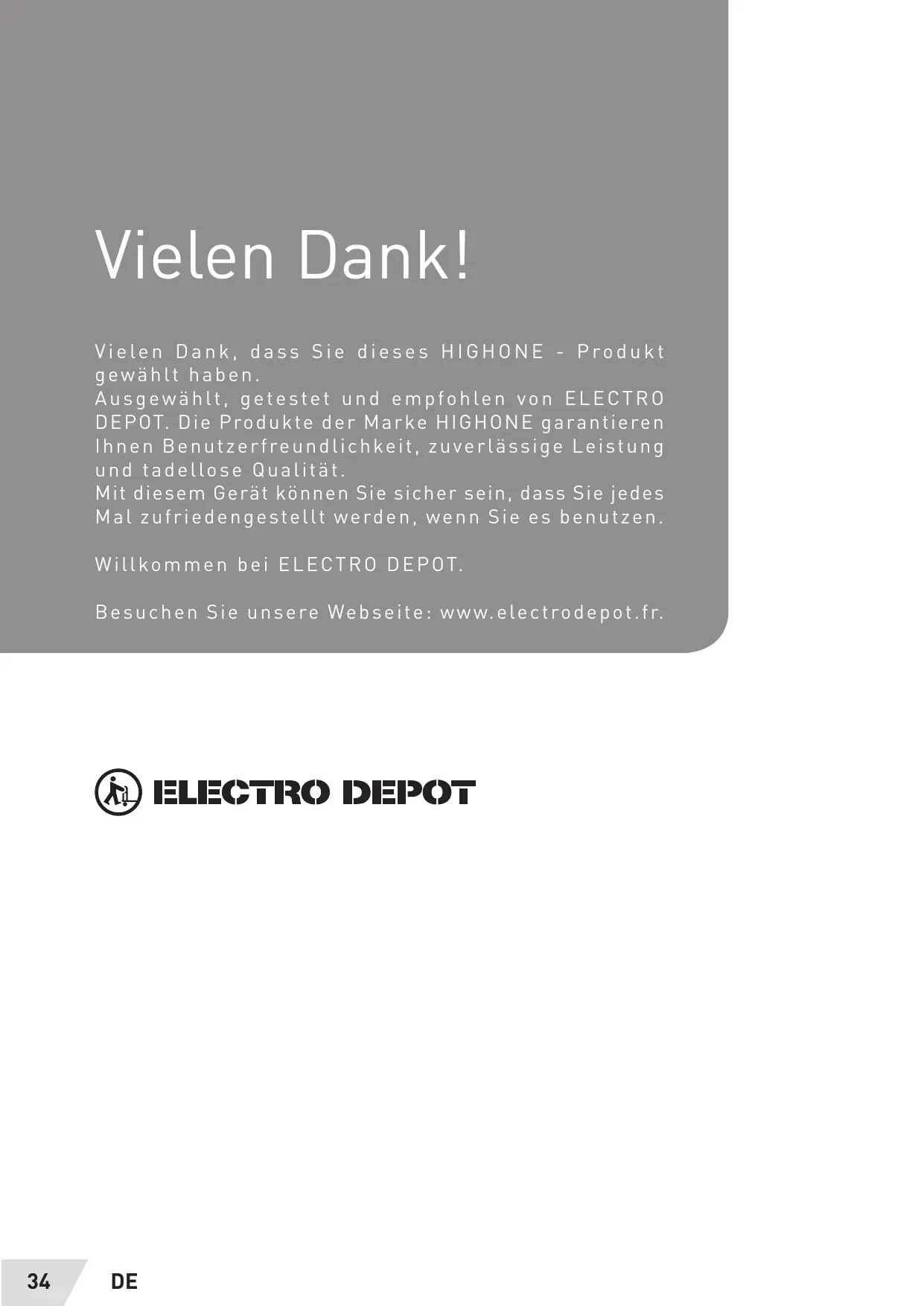

Vielen Dank! Vielen Dank, dass Sie dieses HIGHONE - Produkt gewählt haben. Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke HIGHONE garantieren lhnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität. Mit diesem Gerät kônnen Sie sicher sein, dass Sie jedes Mal zufriedengestellt werden, wenn Sie es benutzen. Willkommen bei ELECTRO DEPOT. Besuchen Sie unsere Webseite: www.electrodepot.fr. @ ELECTRO DEPOT

Vor der Inbetriebnahme des Geräts

rzeichnis Sicherheitsvorschriften Übersicht über Ihr 41 Beschreibung des Geräts Gerät 41 Technische Spezifikationen Verwendung des 42 Montageanleitungen Geräts 43 Stromanschlüsse 44 Inbetriebnahme und Handhabung des Geräts 46 Kochempfehlungen Praktische Hinweise 47 Instandhaltung und Reinigung 47 Wasist im Problemfall zu tun? 48 Entsorgung lhres Altgeräts

Liebe Kundin, lieber Kunde, Vor der Inbetriebnahme des Geräts Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf unseres Glaskeramik-Kochfelds entgegenbringen. Um dieses Gerät gut zu kennen empfehlen wir Ihnen, diese Gebrauchsanleitung aufmerksam und vollständig durchzulesen und sie für eine spätere Einsichtnahme aufzubewahren. Sicherheitsvorschriften Vorsichtsmañinahmen vor der Benutzung des Kochfelds e Alle Verpackungs- materialien entfernen e Der Einbau und die elektrischen Anschlüsse des Geräts müssen einem zugelassenen Fachmann anvertraut werden. Der Hersteller übernimmt bei Schäden infolge von Einbau- oder Anschlussfehlern keine Haftung. e Das Gerät darf erst verwendet werden, wenn es in einem zugelassenen, entsprechenden Môbel mit Arbeitsplatte eingebaut und montiert ist. e Dieses Gerät ist nur zum

normalen Hausgebrauch bestimmt (Zubereitung von Lebensmitteln] und eignet sich auf keinen Fall für andere private, gewerbliche oder industrielle Nutzungen. e Entfernen Sie alle Aufkleber und Etiketten von der Glaskeramikplatte. e Sie dürfen das Gerät nicht umbauen oder ändern. e Das Kochfeld ist keine Ablage- oder Arbeitsfläche. e Die Sicherheit ist nur gewährleistet, wenn das Gerät an einer geerdeten Steckdose angeschlossenist, die den geltenden Normen entspricht. e Verwenden Sie zum

Vor der Inbetriebnahme des Geräts Anschluss ans Stromnetz kein Verlängerungskabel. e Das Gerät darf nicht über einem Geschirrspüler oder Wäschetrockner verwendet werden: Die Wasserdämpfe kônnten die Elektronik beschädigen. e Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine sep- arate Fernsteuerung ein. Verwendung des Geräts e Die Kochzonen nach Gebrauch immer ausschalten. + Überwachen Sie vor allem das Kochen von Speisen, für deren Zubereitung Fett oder ÔL notwendig ist, die sich sehr schnell entzünden kônnen. e Während und nach der Verwendung des Geräts besteht Verbrennungsgefahr. e Vergewissern Sie sich, dass kein Stromkabel von installierten oder mobilen Geräten mit dem Glas oder einem heiBen Topf in Kontakt kommit. e Magnetisierbare Gegenstände (Kreditkarten, EDV-Discs, Rechner) dürfen sich bei Betrieb nicht in der unmittelbaren Nähe des Geräts befinden. e Stellen Sie keine anderen Metallgegenstände auBer den Kochutensilien auf das Gerät. Bei unbeabsichtigtem Einschalten oder Restwärme kôünnten sich diese Materialien je nach Materialart erhitzen, schmelzen oder zu brennen beginnen. e Das Gerät nie mit einem Tuch oder einer Schutzfolie abdecken. Diese kônnten sehr heiB werden und Feuer fangen.

e Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen nur dann benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen und über die môglichen Gefahren aufgeklärt wurden. - Kinder dürfen nicht mit dem Gerät spielen. - Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. e Metallgegenstände wie Messer, Gabeln, Lôffel und Deckel dürfen nicht auf die Glasfläche gelegt werden, da sie hei werden kôünnten. Vorsichtsmafinahmen um das Gerät nicht zu beschädigen

Vor der Inbetriebnahme des Geräts e Tôüpfe mit rauem Boden {nicht emailliertes Gusseisen usw.) oder beschädige Tôpfe kônnten die Glaskeramikfläche beeinträchtigen. + Das Vorliegen von Sand oderanderenScheuermitteln kônnte die Glasfläche beschädigen. e Vermeiden Sie, selbst kleine Gegenstände auf die Glaskeramikfläche fallen zu lassen. e Den Glasrand nicht mit Tôpfen stofen. e Stellen Sie sicher, dass die Belüftung des Geräts den Anweisungen des Herstellers entspricht. e Keine leeren Tüpfe auf das Kochfeld stellen oder darauf stehen lassen. e Vermeiden Sie den Kontakt von Zucker, Kunststoffen oder Alufolien mit den

Vor der Inbetriebnahme des Geräts heiBen Zonen. Beim Abkühlen kôünnen diese Substanzen zu Brüchen oder anderen Ânderungen der Glaskeramikfläche führen. Schalten Sie das Gerät aus und entfernen Sie diese sofort von der noch heiBen Zone (Achtung: Verbrennungsrisiko). e WARNUNG! Brandgefahr: LegenSie keine Gegenstände auf dem Kochfeld ab. e Niemals heiBe Behälter auf die Bedienblende stellen. e Wenn sich eine Schublade unter dem Einbaugerät befindet, achten Sie darauf, dass zwischen dem Inhalt dieser Schublade und dem unteren Rand des Geräts genügend Zwischenraum (2 cm) bleibt, um eine gute Belüftung sicher zu stellen. e Keine entflammbaren Gegenstände (wie z.B. Sprays) in der Schublade unter dem Kochfeld aufbewahren. Eventuelle Besteckkästen müssen aus einem hitzebeständigen Material sein. Vorsichtsmafinahmen bei Stôrungen des Geräts e Wenn Sie eine Stôrung feststellen, das Gerät ausschalten und die Stromverbindung unterbrechen. eBei Sprüngen oder Rissen der Glaskeramikfläche das Gerät unbedingt vom Stromnetz trennen und den Kundendienst informieren. e Reparaturen dürfen nur von Fachleuten durchgeführt werden. Üffnen Sie das Gerät keinesfalls selbst.

Vor der Inbetriebnahme des Geräts ACHTUNG Sollte die Glasfläche Sprünge aufweisen, die Stromversorgung unterbrechen um einen eventuellen Stromschlag zu vermeiden. Weitere Vorsichtsmafinahmen: e Stellen Sie sicher, dass die Kochutensilien immer auf den Kochzonen zentriert sind. Der Topfboden muss die Kochzone môglichst ganz abdecken. e Bei Benutzern mit Herzschrittmacher kann das Magnetfeld die Funktion des Schrittmachers beeinträchtigen. Wir empfehlen lhnen, sich beim Händler oder lhrem Arzt zu erkundigen. e Keine Gefäfle aus Kunststoff oder Aluminium verwenden: Sie kônnen auf

den noch heilBen Kochfeldern schmelzen. e Versuchen Sie NIEMALS, einen Brand mit Wasser zu lôschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlôschdecke. Überlaufschutz e Wennüberlaufende Speisen oder ein Gegenstand die Bedienblende mehr als 10 Sekunden lang bedeckt, wird ER0O3 angezeigt und erlischt Wieder, sobald die Tasten freigelegt oder gereinigt sind.

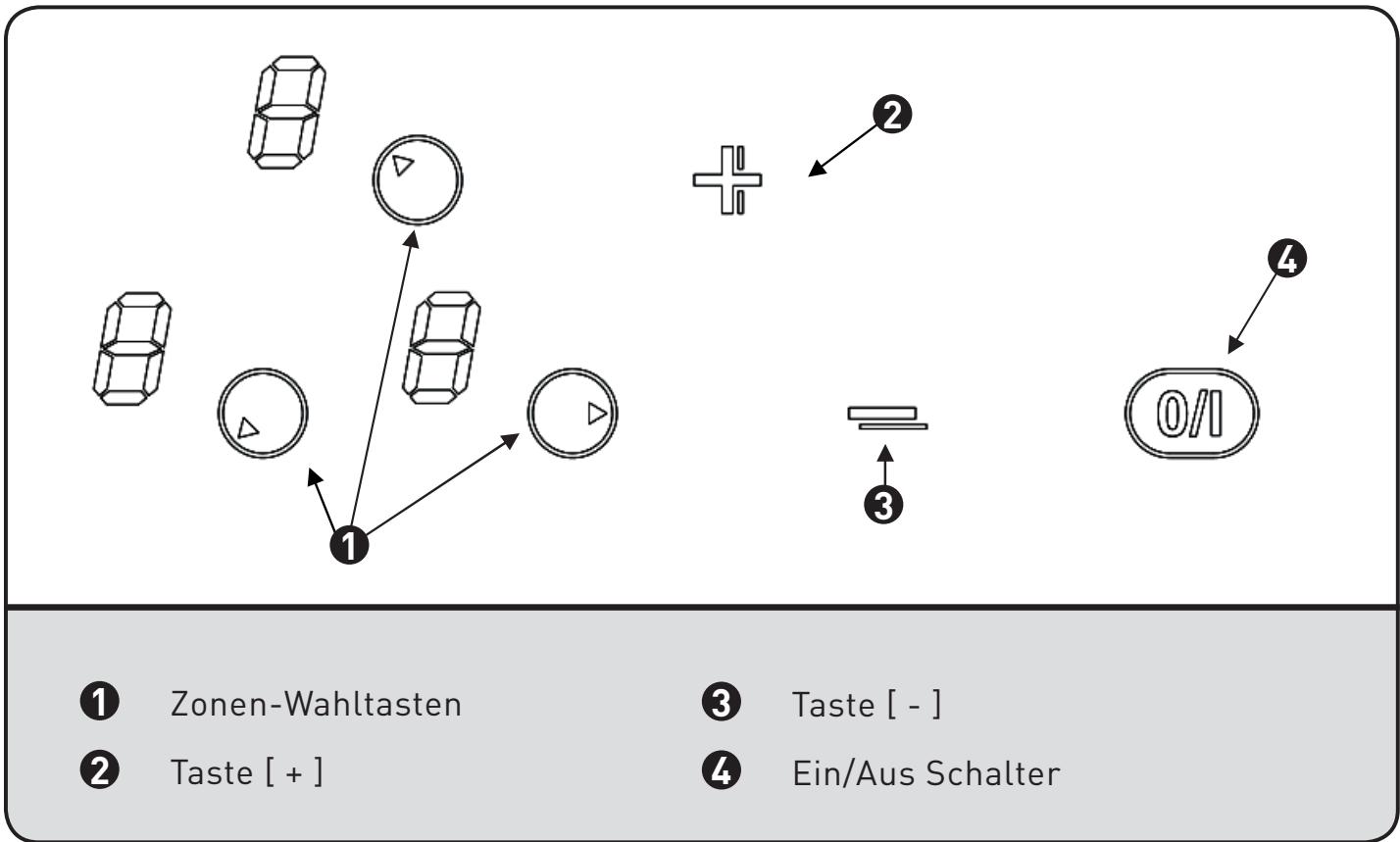

Beschreibung des Geräts Übersicht des Geräts ( à

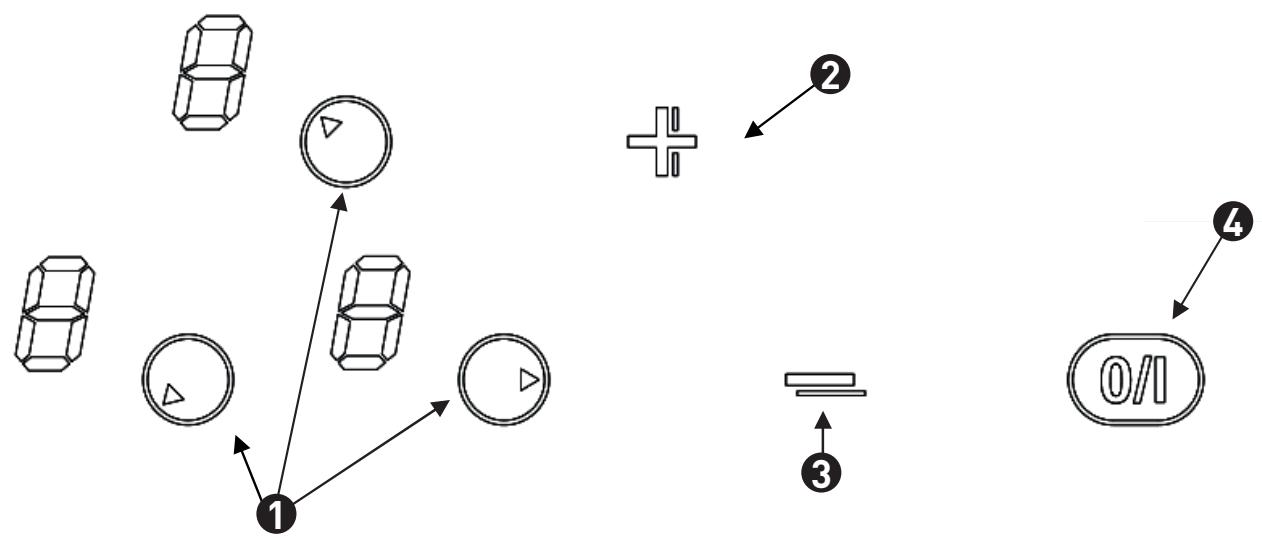

© Zonen-Wahltasten © ïastel-] Q Tastel+] @ Ein/Aus Schalter L J Technische Merkmale Typ HIG TV 3 BAF Gesamt Leistung 5300W Energieverbrauch der Kochmulde EChob* 177.4 Wh/kg Kochzone vorne Links 9190mm Nominal Leistung 1800W Standardisiertes Kochgeschirr Kategorie* C Energieverbrauch EC«w* 183.9 Wh/kg Kochzone hinten links 9155mm Nominal Leistung 1200W Standardisiertes Kochgeschirr Kategorie* A Energieverbrauch EC«* 173.8 Wh/kg Kochzone rechts D220mm Nominal Leistung 2300W Standardisiertes Kochgeschirr Kategorie* C Energieverbrauch EC«w* 174.4 Wh/kg

• nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

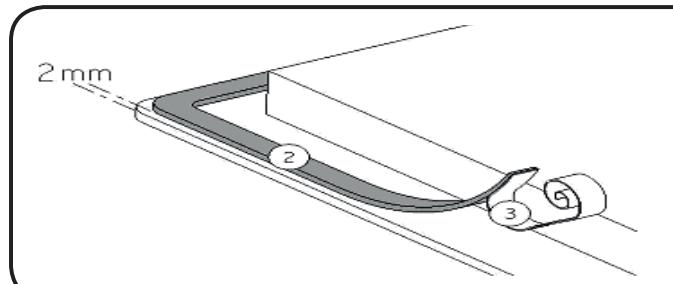

dung des Geräts Installationsanleitung Der Einbau darf ausschliefilich von Fachleuten durchgeführt werden. Die Benutzer sind angehalten, die in Ihrem Land geltende Gesetzgebung und Normen zu berücksichtigen. Installieren der Dichtung: Die selbstklebende Dichtung im Lieferumfang des Geräts verhindert jedes Eindringen im Küchenmôbel. Diese muss sehr sorgfältig gemäf der Abbildung unten angebracht werden. eme Schutzfolie (3) abnehmen und Dichtung {2] in 2 mm Abstand vom äuBeren Rand des Kochfelds LL — aufkleben. Einbau: + Ausschneiden der Arbeitsplatte: Modell Abmessungen des Abmessungen des Kochfelds Ausschnitts HIG TV 3BAF 520 x 590 mm 490 x 560 mm - Die Distanz zwischen dem Kochfeld und der Wand muss mindestens 50 mm betragen. + Die Wand-Zierleisten müssen hitzebeständig sein. + Die Platten und Beschichtungen der Arbeitsplatte müssen aus hitzebeständigem Material (100 °C) bestehen. + Das Kochfeld nicht über einem nicht belüfteten Backofen oder einem Geschirrspüler installieren. + Das Kochfeld ist ein Gerät der Schutzklasse "Y". Während des Einbaus kônnen eine der Seiten und die Rückseite direkt an eine Küchenschrankseite oder Wand angrenzen. Auf der anderen Seite hingegen darf kein Môbel oder Gerät stehen, das hôher als das Kochfeldist. + Wenn sich eine Schublade unter dem Kochfeld befindet, keine entzündbaren (z.B. Sprays] oder nicht hitzebeständigen Gegenstände darin aufbewahren. + Die für die Arbeitsplatte verwendeten Materialien der Arbeitsfläche kônnten bei Ecuchtigheitskontakt anschwellen. Zum Schutz der Schnittkante einen Lack oder Spezialklebstoff auftragen. + Stellen Sie sicher, dass ein Leerraum von 20 mm im Verhältnis zum Gehäuseboden des Geräts verbleibt, um einen guten Umlauf der Euftkühlung des elektronischen Systems zu gewährleisten. + Der Sicherheitsabstand zwischen dem Kochfeld und der Dunstabzugshaube darüber muss den Vorschriften des Dunstabzugshauben-Herstellers entsprechen. Wenn keine Anweisungen vorliegen, einen Abstand von mindestens 760 mm einhalten. + WARNUNG: Benutzen Sie nur Schutzvorrichtungen, die vom Hersteller des Herdes angeboten werden, die vom Hersteller in der Bedienungsanleitung als geeignet bezeichnet werden oder Schutzvorrichtungen, die im Herd eingebaut sind. Die Vérwendung von ungeeigneten Schutzvorrichtungen kann zu Unfällen führen.

Verwendung des Geräts Stromanschlüsse + Der Einbau dieses Geräts und sein Anschluss ans Stromnetz müssen von einem Elektriker durchgeführt werden, der die anzuwendenden Normen genau kennt. + Nach der Montage muss der Schutz vor Teilen unter Spannung gewährleistet sein. + Die nôtigen Anschlussdaten befinden sich auf dem Typenschild und dem Stromanschlussschild unten am Gerät. + Dieses Gerät muss durch einen Fl-Schutzschalter vom Stromnetz getrennt sein. Wenn dieser geüffnet [aktiviert] ist, muss ein Abstand von 3 mm gewährleistet sein. + Der Stromkreis muss durch geeignete Vorrichtungen wie zum Beispiel Schaltautomaten, Sicherungen, Fl-Schutzschalter und Schaltschütze vom Stromnetz getrennt sein. + Wenn der Gerätestecker nicht zugänglich ist, müssen die geeigneten Trennvorrichtungen entsprechen den Installationsvorschriften installiert werden. +Das Stromkabel muss so platziert sein, dass es die heifien Teile des Kochfelds nicht berühren kann. ACHTUNG Dieses Gerät eignet sich nur für ein Stromnetz 230 V- 50/60 Hz. Erdungsleiter immer anschlieBen. Anschlussschema beachten. Das Anschlussgehäuse befindet sich unter dem Kochfeld. Nehmen Sie zum Üffnen des Deckels einen mittleren Schraubendreher. Diesen in die beiden Schlitze vor den 2 Pfeilen platzieren. 230 V- 1Phase+N 3%x2,5 mm? HO5W-F 25 A* 50/60 Hz HO5SRR-F 400 V - 2Phasen+N 4x1,5 mm? HO5W-F 16 A* 50/60 Hz HO5RR-F

• Mit dem Simultanitätskoeffizienten gemäfi der Norm EN 60 335-2-6/1990 berechnet. Anschluss des Kochfelds: Zur Anpassung an das Stromnetz (230 V -1P + N oder 400 V - 2P + N] bitte die Messingstege im Anschlussgehäuse verwenden. Einphasig 230 V - 1P +N: + Bringen Sie einen Steg zwischen den Kontakten N1 und N2 an. + SchlieBen Sie den grün-gelben, für die Erdung vorgesehenen Draht am Kontakt an. + Schrauben Sie den Neutralleiter N am Kontakt 4 an. + Schrauben Sie die Phase L an den Kontakten 1 oder 2 an. Zweiphasig 400V-2P+N : + SchlieBen Sie den grün-gelben, für die Erdung vorgesehenen Draht am Kontakt an. + Schrauben Sie den Neutralleiter N am Kontakt 4 an. + Schrauben Sie die Phase L1 am Kontakt 1 und Phase L2 am Kontakt 2 an.

Deutsch [TA Verwendung des Geräts ACHTUNG Wenn Sie die Schrauben des Anschlussgehäuses mehr als notwendig lôsen, kKônnten Sie dieses beschädigen, denn die Schrauben würden nicht mehr greifen. Achten Sie darauf, dass die Drähte tief genug eingeschoben werden und dass die Schrauben fest angezogen sind. Für jeglichen Zwischenfall, der auf einen falschen Anschluss zurückzuführen ist oder der durch die Verwendung eines nicht geerdeten Geräts oder mit einer defekten Erdung auftreten kônnte, kônnen wir nicht zur Verantwortung gezogen werden. Sensor-Tasten Ihr Gerät ist mit einer Sensor-Touch Bedienblende ausgestattet, über welches die verschiedenen Funktionen gesteuert werden. Das Berühren der Taste aktiviert ihren Betrieb. Dieses Aktivieren wird durch ein LED, eine Anzeige und/oder ein Tonsignal bestätigt. Immer nur eine Taste gleichzeitig betätigen. Anzeige ‘Angeige Bezeichmung Fume 0 Null Die Kochzone ist aktiviert.

1.9 Leistungsstufe Wahl der Kochleistung.

A Heizbeschleuniger Automatisches Kochprogramm. E Fehlermeldung Defekt am Stromkreis. H Restwärme Die Kochzone ist heif. L Verriegelung Das Kochfeld ist abgesichert. Inbetriebnahme und Handhabung des Geräts Vor dem ersten Gebrauch: Gerät mit einem feuchten Tuch reinigen, dann trocknen. Keine Reinigungsmittel verwenden, denn dies kônnte eine bläuliche Verfärbung auf der Glasfläche bewirken. Inbetriebnahme: Sie müssen zuerst das Kochfeld einschalten und dann die Kochzone: Kochfeld ein-/ausschalten Handlung Bedienblende Anzeige Einschalten Auf [0/1] drücken 3x[0] Ausschalten Auf [ 0/1] drücken Keine oder [H] Eine Kochzone ein-/ausschalten Handlung Bedienblende Anzeige Kochzone wählen Auf [ 0 ] drücken Anzeige eingeschaltet Erhôühen Betätigen Sie [+] [1]bis[9] Senken Betätigen Sie [-] [9]bis[1]

Verwendung des Geräts Ausschalten Gleichzeitig auf [ +] und [ - ] drücken [0]oder [HI] oder auf [ -] drücken [0]oder[H] Wird innerhalb von 20 Sekunden keinerlei Einstellung durchgeführt, kehrt das Elektroniksystem auf Standby zurück. Restwärmeanzeige Nach dem Ausschalten der Kochzonen oder dem vollständigen Ausschalten des Kochfelds sind die Kochzonen noch heiB, was mit dem Symbol [ H ] angezeigt wird. Das Symbol [ H ]erlischt, sobald die Kochzonen gefahrlos berührt werden künnen. Solange die Restwärmeanzeigen aufleuchten, die Kochzonen nicht berühren und keinerlei wärmeempfindlichen Gegenstand darauf stellen. Verbrennungs- und Brandgefahr! Automatische Programmierung Alle Kochzonen sind mit einer automatischen Kochvorrichtung ausgestattet. Die Kochzone schaltet sich für eine gewisse Zeit auf Hôchststufe ein und reduziert dann die Leistung automatisch auf die voreingestellte Stufe. Ingangsetzung des automatischen Kochens: Die Kochzone wählen Auf die Wahltaste drücken [0] Hôchstleistung Auf [+] drücken Wechselt von [ 1 ] auf aktivieren [9] Automatische Erneut auf [ +] drücken [9]blinkt mit[A] Kochfunktion aktivieren Stufe wählen (zum Auf [ - ] drücken [9 ] geht auf [ 8 ] dann Beispiel "7") [7 ] über [7]blinkt mit[A] Ausschalten der automatischen Kochfunktion: Kochzone wählen Wahltaste drücken [7]blinkt mit[A] Eine Stufe wählen Auf [-] oder [ +] drücken Gewählte Stufe Verriegeln der Bedienblende: Um die Ânderung einer Einstellung des Kochfelds zu verhindern, vor allem bei der Reinigung der Glasplatte, kann die Bedienblende (mit Ausnahme der Ein/Aus Taste [ 0/1 1) verriegelt werden.

Verwendung des Geräts Verriegelung Einschalten Auf [ 0/1] drücken Deutsch Kochfeld verriegeln [ 0 ] der Zone links hinten Erneut auf [ 0 ] drücken Entriegeln Einschalten Auf [ 0/1] drücken Innerhalb von 5 Sekunden nach der Inbetriebnahme Kochfeld entriegeln [ 0 ] der Zone links hinten Erneut auf [ - ] drücken Kochempfehlungen Einstellbeispiele der Kochleistung: (Diese Werte sind nur Richtwerte). 1 bis 2 Schmelzen Erwärmen 2089 prentassen 3 bis 4 Dampfkochen 4bis 5 Im Wasser kochen ébis 7 Bei niedriger Hitze kochen 7 bis 8 Kochen, frittieren 9 Frittieren Sprudelnd kochen 46 DE Drücken Sie gleichzeitig auf [ - ] und Drücken Sie gleichzeitig auf [ - ] und 3x[0]oder[H] Keine Ânderung 3x[L] 3x[L] 3x[0] Die Anzeigen sind erloschen Saucen, Butter, Schokolade, Gelatine Fertiggerichte Reis, Dessertcreme und Fertiggerichte Gemüse, Tiefkühlprodukte Gemüse, Fisch, Fleisch Fisch, Gekochte Kartoffeln, Suppen, Teigwaren Frisches Gemüse Fleisch, Leber, Eier, Würste Gulasch, Rouladen, Innereien Kartoffeln, Pfannkuchen Krapfen, Steaks, Omeletten Wasser

Instandhaltung und Reinigung Zum Reinigen das Gerät ausschalten. Das Gerät abkühlen lassen, ansonsten besteht Verbrennungsgefahr. e Kochreste mit Wasser und Geschirrspülmittel oder einem speziellen Glaskeramik- Reinigungsmittel entfernen. eAuf keinen Fall Dampf- oder Hochdruckreiniger verwenden. Praktische Hinweise e Keine Gegenstände verwenden, die die Glaskeramikplatte zerkratzen kônnten (z.B. scheuernde Schwämme oder Messerspitzen usw.) e Keine Scheuermittel verwenden, die das Gerät beschädigen kôünnten. e Das Gerät mit einem sauberen Tuch abtrocknen. e Zucker und zuckerhaltige Speisen sofort entfernen. Was ist im Problemfall zu tun? Das Kochfeld oder die Kochzonen schalten sich nicht ein: Das Kochfeld ist nicht korrekt an das Stromnetz angeschlossen. + Die Schutzsicherungistherausgesprungen. + Die Sensor-Tasten sind mit Wasser oder Fett bedeckt. + Ein Gegenstand steht auf den Sensor- Tasten. Das Symbol [ E ] wird angezeigt: + Wenden Sie sich bitte an den Kundendienst. Eine der Kochzonen oder das ganze Kochfeld ist ausgeschaltet: + Der Sicherheitsschalter wurde ausgelôst. + Dieser wird ausgelôst, wenn Sie vergessen haben, eine der Kochzonen auszuschalten. + Er wird auch ausgelôst, wenn eine oder mehrere Sensor-Tasten bedeckt sind. Das Symbol [ ER03 ] wird angezeiqt: e Siehe Kapitel Überlaufschutz. Das Symbol [ER21 ] wird angezeiqt: ° Das Kochfeld ist überhitzt, lassen Sie es abkühlen, bevor Sie es erneut einschalten. Die Symbole [ U400 ] oder [ ER25 ] werden angezeigt oder das Symbol [ U4 ] blinkt:

Praktische Hinweise + Das Kochfeld ist nicht korrekt an das Stromnetz angeschlossen. Überprüfen Sie die Anschlüsse und schalten Sie das Kochfeld wieder ein. Wenn eines dieser Symbole oben bestehen bleibt, bitte den Kundendienst kontaktieren. Entsorgung lhres Altgeräts ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÂLLEN - Dieses Gerät trägt das Symbol WEEE [Elektrisches oder elektronisches | Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den ôrtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. BR Abfallverwertung trägt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EU

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind. Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit dem entsprechenden Symbol ÆX gekennzeichnet ist, keinesfalls in einer ôffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät den ôrtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.
