Produkttyp	CD-Player für Autoradio
Marke	Sony
Modell	CDXGT440E
Abmessungen (B × H × T)	178 × 50 × 179 mm
Gewicht	1,2 kg
Stromversorgung	Fahrzeugbatterie 12 V Gleichstrom (Masse negativ)
Max. Ausgangsleistung	52 W × 4 (bei 4 Ohm)
Disc-Kompatibilität	CD-DA, CD-R/CD-RW (MP3/WMA/AAC)
Radio	UKW, MW, LW mit RDS
Konnektivität	USB (Host), AUX-Eingang (Klinke)
Suchfunktionen	Quick-BrowZer, ZAPPIN™, Albumsprung
Equalizer	EQ3 mit 7 Voreinstellungen und benutzerdefinierter Einstellung
Display	Animiertes Display mit automatischem Scrollen
Mitgeliefertes Zubehör	Einbau- und Anschlusskomponenten
Optionales Zubehör	Mini-Fernbedienung RM-X114
Sicherheit	Abnehmbare Frontplatte mit Warn-Alarm
Wartung und Reinigung	Reinigen Sie die Anschlüsse mit einem Wattestäbchen; ersetzen Sie die Sicherung durch ein identisches Modell
Reparierbarkeit	Bei Defekt einen Sony-Händler kontaktieren; Sicherung austauschbar

Häufig gestellte Fragen - CDXGT440E SONY

Wie setze ich das Gerät zurück?

Entfernen Sie die Frontplatte und drücken Sie die Taste RESET auf der Vorderseite mit einem spitzen Gegenstand (Kugelschreiber). Dadurch werden die Uhrzeit und einige gespeicherte Informationen gelöscht.

Wie deaktiviere ich den Demo-Modus (DEMO)?

Drücken Sie lange die Auswahltaste, bis der Einstellungsbildschirm erscheint, navigieren Sie zu DEMO und drehen Sie das Rad, um DEMO-OFF auszuwählen. Bestätigen Sie durch langes Drücken.

Wie stelle ich die Uhr?

Drücken Sie lange die Auswahltaste, wählen Sie CLOCK-ADJ, dann drücken Sie SEEK +, um die Stunden blinken zu lassen. Drehen Sie das Rad, um Stunden und Minuten einzustellen, und drücken Sie dann die Auswahltaste zur Bestätigung.

Wie spiele ich ein USB-Gerät ab?

Schließen Sie das USB-Gerät nach dem Starten des Motors an den vorderen Anschluss an. Drücken Sie mehrmals SOURCE/OFF, bis USB angezeigt wird. Die Wiedergabe startet automatisch.

Wie verwende ich die ZAPPIN-Funktion?

Drücken Sie während der Wiedergabe ZAP. Das Gerät spielt kurze Ausschnitte der folgenden Titel ab. Wenn Sie den gewünschten Titel hören, drücken Sie die Auswahltaste oder ZAP, um ihn vollständig abzuspielen.

Wie speichere ich Radiosender?

Nutzen Sie die BTM-Funktion: Drücken Sie im Radiomodus lange die Auswahltaste, wählen Sie BTM und drücken Sie dann SEEK +. Die Sender werden automatisch auf den Zifferntasten gespeichert.

Wie passe ich die Klangeinstellungen an?

Drücken Sie mehrmals die Auswahltaste, bis der gewünschte Parameter (EQ3, Bass, Höhen, Balance usw.) erscheint. Drehen Sie das Rad zur Einstellung. Drücken Sie BACK zum Beenden.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob die ATT-Funktion aktiviert ist, ob die Balance vorn/hinten (FAD) richtig eingestellt ist und ob die Lautstärke nicht auf Minimum steht. Stellen Sie auch sicher, dass die Sicherung nicht durchgebrannt ist.

Wie reinige ich die Anschlüsse der Frontplatte?

Entfernen Sie die Frontplatte und reinigen Sie die Anschlüsse auf der Rückseite der Frontplatte und am Gerät vorsichtig mit einem Wattestäbchen. Verwenden Sie keine metallischen Gegenstände.

Welche Audioformate werden auf CD-R/RW unterstützt?

Das Gerät liest MP3 (.mp3), WMA (.wma) und AAC (.m4a) Dateien auf CD-R/RW. Die Discs müssen finalisiert sein und den Normen ISO9660 Level 1/2, Joliet/Romeo entsprechen.

BEDIENUNGSANLEITUNG CDXGT440E SONY

Bedienungsanleitung DE

Mode d'emploi FR

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 6 nach.

AUX-Eingangsbuchse (Stereo-Miniklinke)

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Montieren Sie dieses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Dieses Etikett befindet sich an der Unterseite des Gehäuses.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokio, Japan. Autorisierter Vertreter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Deutschland. Kontaktadressen für Kundendienst oder Garantieansprüche finden Sie in den separaten Kundendienst- oder Garantiedokumenten.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ZAPPIN ist ein Markenzeichen der Sony Corporation.

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen

der Microsoft Corporation in den USA und/oder anderen Ländern.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieser Produkte ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

Inhaltsanbieter verwenden die in diesem Gerät enthaltene Technologie zur Verwaltung digitaler Rechte für Windows Media („WM-DRM“, Windows Media Digital Rights Management), um die Integrität des Inhalts („Sicherer Inhalt“) zu gewährleisten, sodass sich niemand das geistige Eigentum, einschließlich Urheberrecht, an diesen Inhalten widerrechtlich aneignen kann. Bei diesem Gerät wird WM-DRM-Software zum Wiedergeben sicherer Inhalte verwendet („WM-DRM-Software“). Bei Gefährdung der Sicherheit der WM-DRM-Software dieses Geräts können Eigentümer sicherer Inhalte („Secure Content Owners“) fordern, dass Microsoft das Recht der WM-DRM-Software zum Erwerb neuer Lizenzen zum Kopieren, Anzeigen und/oder Wiedergeben von sicheren Inhalten aufhebt. Trotz der Aufhebung kann mithilfe der WM-DRM-Software ungeschützter Inhalt wiedergegeben werden. Eine Liste widerrufener WM-DRM-Software wird jedes Mal an Ihr Gerät gesendet, wenn Sie eine Lizenz für sicheren Inhalt aus dem Internet oder von einem PC herunterladen. Microsoft lädt möglicherweise im Auftrag von Secure Content Owners zusammen mit einer solchen Lizenz Sperrlisten auf Ihr Gerät herunter.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik (Seite 17). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, die Taste (SOURCE/OFF) gedrückt halten, bis die Anzeige ausgeblendet wird.

Vorbereitungen

Auf diesem Gerät abspielbare CDs. 6 Zurücksetzen des Geräts 6 Beenden des DEMO-Modus 6 Einstellen der Uhr 6 Abnehmen der Frontplatte 7 Anbringen der Frontplatte. 7

Lage und Grundfunktionen der Teile und Bedienelemente

Hauptgerät. 8

Suchen nach einem Titel 10 Suchen nach einem Titel anhand seines Namens - Quick-BrowZer 10 Suchen nach einem Titel durch Anspielen der Titel - ZAPPINTM 11

Radio

Speichern und Empfangen von Sendern .11 Automatisches Speichern von Sendern BTM. 11 Manuelles Speichern von Sendern 11 Einstellen gespeicherter Sender 11 Automatisches Einstellen von Sendern. 12 RDS. 12 Übersicht. 12 Einstellen von AF und TA 12 Auswählen des Programmtyps (PTY) 13 Einstellen der Uhrzeit (CT). 13

CD

Informationen im Display 14 Repeat und Shuffle Play. 14

USB-Geräte

Wiedergabe mit einem USB-Gerät 14

Informationen im Display 15

Repeat und Shuffle Play. 15

Weitere Funktionen

Ändern der Klangeinstellungen 16

Einstellen der Klangeigenschaften. 16 Individuelles Einstellen der Equalizer-Kurve - EQ3. 16

Einstellen von Konfigurationsoptionen - SET 17 Verwendung gesonderter erhältlicher Geräte. 18

Zusätzliche Audiogeräte. 18

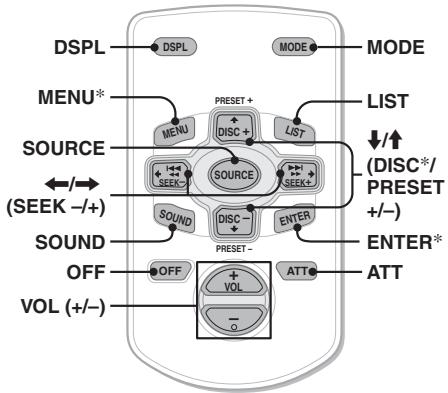

Kartenfernbedienung RM-X114 18

Weitere Informationen

Sicherheitsmaßnahmen 19 Hinweise zu CDs 19 Wiedergabereihenfolge von MP3-/WMA-/AAC-Dateien 19 Wartung 20 Ausbauen des Geräts. 21 Technische Daten 21 Störungsbehebung. 22

Fehleranzeigen/Meldungen 24

Support-Website

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie bitte folgende Website auf:

http://support.sony-europe.com/

Hier finden Sie folgende Informationen:

• Modelle und Hersteller kompatibler digitaler Audioplayer
• Unterstützte MP3-/WMA-/AAC-Dateien

Vorbereitungen

Auf diesem Gerät abspielbare CDs

Mit dem Gerät lassen sich CD-DAs (auch solche mit CD TEXT) und CD-Rs/CD-RWs (MP3-/WMA-/AAC-Dateien) abspielen (Seite 19).

CD-Typ	Beschrifting auf der CD
CD-DA	COMPACT DISC DIGITAL AUDIO Recordable	COMPACT DISC DIGITAL AUDIO ReWritable
MP3	COMPACT DISC	COMPACT DISC
WMA	DIGITAL AUDIO Recordable	DIGITAL AUDIO ReWritable
AAC	COMPACT DISC	COMPACT DISC
	Recordable	ReWritable

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen. Nehmen Sie die Frontplatte ab (Seite 7) und drücken Sie die Taste RESET (Seite 8) mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.

Hinweis

Wenn Sie die Taste RESET drücken, werden die eingestellte Uhrzeit und weitere gespeicherte Einstellungen gelöscht.

Beenden des DEMO-Modus

Sie können die Demo, die beim Ausschalten des Geräts angezeigt wird, abbrechen.

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „DEMO“ angezeigt wird. 3 Wählen Sie durch Drehen des Steuerreglers „DEMO-OFF“ aus. 4 Halten Sie die Auswahltaste gedrückt. Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.

Einstellen der Uhr

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „CLOCK-ADJ“ angezeigt wird. 3 Drücken Sie (SEEK) +. Die Stundenanzeige blinkt. 4 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie (SEEK) – / +, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln. 5 Drücken Sie die Auswahltaste, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.

Zum Einblenden der Uhrzeit drücken Sie DSPL. Drücken Sie DSPL erneut, um zur vorherigen Anzeige zurückzuschalten.

Tipp

Mithilfe der RDS-Funktion können Sie die Uhr auch automatisch einstellen lassen (Seite 13).

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt eine Sekunde lang ein Warnton.

Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

1 Halten Sie SOURCE/OFF gedrückt. Das Gerät schaltet sich aus. 2 Drücken Sie und ziehen Sie die Frontplatte auf sich zu und heraus.

Hinweise

• Lassen Sie die Frontplatte nicht fallen und drücken Sie nicht zu stark auf die Frontplatte und das Display.
• Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.
• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät läuft. Andernfalls können die USB-Daten beschädigt werden.

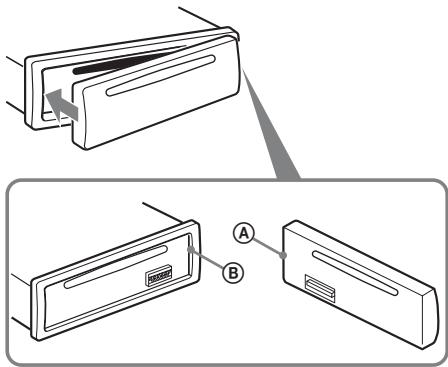

Anbringen der Frontplatte

Setzen Sie Teil A der Frontplatte wie abgebildet an Teil ⑧ am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klick einrastet.

Hinweis

Legen Sie auf der Innenseite der Frontplatte nichts ab.

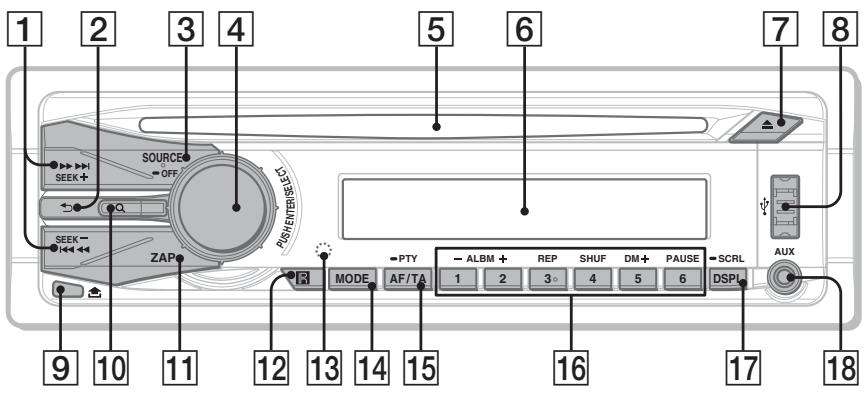

Hauptgerät

In diesem Abschnitt werden Lage und Grundfunktionen der Teile und Bedienelemente beschrieben. Nähere Erläuterungen finden Sie auf den jeweiligen Seiten.

1 Tasten SEEK +/- CD/USB:

Überspringen von Titeln (drücken), Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 1 Sekunde erneut drücken und gedrückt halten) bzw. Rückwärts-/Vorwärtssuchen in einem Titel (gedrückt halten).

Radio:

Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten).

2 Taste (BACK) Seite 10

Zurückschalten zur vorherigen Anzeige.

3 Taste SOURCE/OFF*

Wenn Sie diese Taste drücken, wird das Gerät eingeschaltet bzw. die Tonquelle (Radio/CD/USB/AUX) gewechselt. Wenn Sie die Taste 1 Sekunde lang drücken, schaltet sich das Gerät aus. Wenn Sie die Taste länger als 2 Sekunden drücken, wird das Gerät ausgeschaltet und die Anzeige wird ausgeblendet.

4 Steuerregler/Auswahltaste

Seite 16, 17

Einstellen der Lautstärke (drehen) bzw. Auswählen von Einstelloptionen (drücken und drehen).

5 CD-Einschub

Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Die Wiedergabe beginnt.

6 Display

Taste △ (Auswerfen)

Auswerfen der CD.

USB-Anschluss Seite 14

Anschließen eines USB-Geräts.

9 Taste (Löser für Frontplatte) Seite 7

10 Taste Q (BROWSE) Seite 10

Aktivieren des Quick-BrowZer-Modus.

11 Taste ZAP Seite 11

Aufrufen des ZAPPIN™-Modus.

12 Empfänger für die

Kartenfernbedienung

13 Taste RESET (hinter der Frontplatte)

Seite 6

14 Taste MODE Seite 11

Auswählen des Radiofrequenzbereichs (FM (UKW)/MW/LW).

15 Taste AF (Alternativefrequenzen)/ TA (Verkehrsdurchsagen)/ PTY (Programmtypauswahl)

Seite 12, 13

Einstellen von AF und TA (drücken) bzw. Auswählen des Programmtyps (PTY) bei einem RDS-Sender (gedrückt halten).

16 Zahlentasten (Stationstasten)

CD/USB:

1 / 2 ALBM-/+ (während der MP3-/ WMA-/AAC-Wiedergabe) Überspringen von Alben (drücken) bzw. Überspringen mehrerer Alben hintereinander (gedrückt halten). (3): REP* Seite 14, 15 (4): SHUF Seite 14, 15 ⑤:DM+ Dient zum Verbessern digital komprimierten Klangs, wie z. B. bei MP3-Dateien. Zum Aktivieren der DM+- Funktion stellen Sie „ON“ ein. Zum Deaktivieren der Funktion stellen Sie „OFF“ ein. ⑥: PAUSE

Anhalten der Wiedergabe. Zum Beenden der Funktion drücken Sie die Taste erneut.

Radio:

Einstellen gespeicherter Sender (drücken) bzw. Speichern von Sendern (gedrückt halten).

17 Taste DSPL (Anzeige)/SCRL (Bildlauf)

Seite 12, 14, 15

Wechseln der Informationen im Display (drücken) bzw. Durchlaufenlassen der Informationen im Display (gedrückt halten).

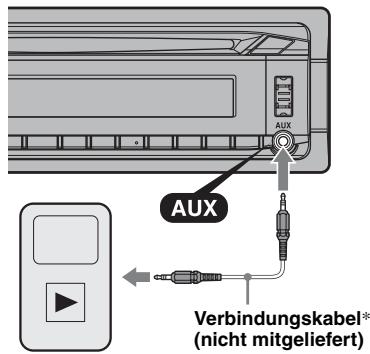

18 AUX-Eingangsbuchse Seite 18

Anschließen eines tragbaren Audiogeräts.

• An dieser Taste befindet sich ein fühlbarer Punkt.

Hinweis

Wenn Sie eine CD auswerfen bzw. einlegen wollen, schließen Sie kein USB-Gerät an. Andernfalls kann die CD beschädigt werden.

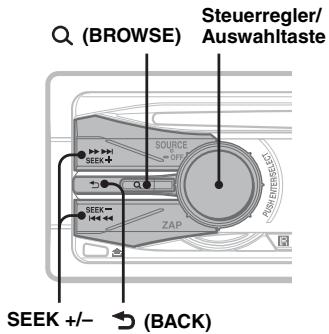

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer

Sie können anhand der Kategorie mühelos nach einem Titel auf einer CD oder einem USB-Gerät suchen.

1 Drücken Sie Q (BROWSE).

Das Gerät wechselt in den Quick-BrowZer-Modus und die Liste der Suchkategorien erscheint.

2 Wählen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.

3 Gehen Sie wie in Schritt 2 erläutert vor, bis der gewünschte Titel ausgewählt ist.

Die Wiedergabe beginnt.

Zurückschalten zur vorherigen Anzeige

Drücken Sie (BACK).

Deaktivieren des Quick-BrowZer-Modus

Drucken Sie Q (BROWSE).

Hinweis

Wenn Sie den Quick-BrowZer-Modus aktivieren, wird die Einstellung für die Wiedergabewiederholung bzw. Zufallswiedergabe außer Kraft gesetzt.

Suchen mit Überspringen von Elementen — Jump-Modus

Auch wenn eine Kategorie viele Elemente enthält, können Sie das gewünschte Element schnell ausfindig machen.

1 Drücken Sie im Quick-BrowZer-Modus (SEEK) +.

Die folgende Anzeige erscheint.

A Nummer des aktuellen Elements Gesamtzahl der Elemente in der aktuellen Ordnerebene

Anschließend erscheint der Name des Elements.

2 Drehen Sie den Steuerregler, um das gewünschte Element oder ein Element in der Höhe des gewünschten Elements auszuwählen. Das Gerät durchsucht die Elemente in Schritten von 10% der Gesamtzahl an Elementen. 3 Drücken Sie die Auswahltaste. Im Display erscheint wieder die Anzeige für den Quick-BrowZer-Modus und das ausgewählte Element wird angezeigt. 4 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler. Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.

So deaktivieren Sie den Jump-Modus

Drücken Sie → (BACK) oder (SEEK) -

Suchen nach einem Titel durch Anspielen der Titel — ZAPPIN™

Sie können kurze Passagen der Titel auf einer CD oder einem USB-Gerät nacheinander anspielen, um nach dem gewünschten Titel zu suchen.

Der ZAPPIN-Modus eignet sich besonders für die Titelsuche, wenn die Wiedergabe in willkürlicher Reihenfolge oder die wiederholte Wiedergabe in willkürlicher Reihenfolge läuft.

(BACK) Auswahltaste

1 Drücken Sie während der Wiedergabe (ZAP).

„ZAPPIN“ erscheint im Display und dann beginnt die Wiedergabe einer Passage aus dem nächsten Titel.

Die Passage wird die eingestellte Anzahl an Sekunden lang wiedergegeben, danach ist ein Klicken zu hören und die Wiedergabe der nächsten Passage beginnt.

Titel

1

2

3

4

2 Drücken Sie die Auswahltaste (oder ZAP), sobald eine Passage aus einem Titel wiedergegeben wird, den Sie ganz hören möchten.

Der ausgewählte Titel wird automatisch im normalen Wiedergabemodus ab dem Anfang wiedergegeben.

Wenn Sie im ZAPPIN-Modus einen weiteren Titel suchen wollen, gehen Sie wie in Schritt 1 und 2 erläutert vor.

Tipps

• Sie können als Wiedergabedauer etwa 6 Sekunden, 9 Sekunden oder 30 Sekunden auswählen (Seite 17). Welche Passage des Titels wiedergegeben wird, lässt sich nicht einstellen.
• Drücken Sie im ZAPPIN-Modus (SEEK) +/- oder ①/② (ALBM -/+), um einen Titel bzw. ein Album zu überspringen.
• Auch mit → (BACK) können Sie den wiederzugebenden Titel bestätigen.

Radio

Speichern und Empfangen von Sendern

Achtung

Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion

(Speicherbelegungsautomatik) verwenden.

Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Sendern — BTM

1 Drücken Sie (SOURCE/OFF) so oft, bis „TUNER“ erscheint. Zum Wechseln des Frequenzbereichs drücken Sie mehrmals MODE. Sie können zwischen FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW wählen. 2 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 3 Drücken Sie die Auswahltaste so oft, bis „BTM“ angezeigt wird. 4 Drücken Sie (SEEK) +.

Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten).

Ein Signalton ist zu hören und die Einstellung wird gespeichert.

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (① bis ⑥) so lange gedrückt, bis „MEM“ angezeigt wird.

Hinweis

Wenn Sie auf der gleichen Stationstaste einen anderen Sender speichern, wird der zuvor gespeicherte Sender ersetzt.

Tipp

Wenn ein RDS-Sender gespeichert wird, wird auch die AF/TA-Einstellung gespeichert (Seite 12).

Einstellen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (① bis ⑥).

Automatisches Einstellen von Sendern

1 Wählen Sie den Frequenzbereich aus und starten Sie mit (SEEK) +/- die Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Tipp

Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie (SEEK) + gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie (SEEK) + dann so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).

RDS

Übersicht

UKW-Sender, die RDS (Radiodatensystem) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus.

Informationen im Display

A TA/TP*1 Radiofrequenzbereich, Funktion Frequenz*2 (Programmdienstname), Speichernummer, Uhrzeit, RDS-Daten

1 "TA" blinkt während einer Verkehrsdurchsage. "TP" leuchtet, wenn ein Sender mit Verkehrsdurchsagen empfangen wird. 2 Beim Empfang eines RDS-Senders wird "links" neben der Frequenz angezeigt.

Zum Wechseln der angezeigten Informationen im Display drücken Sie DSPL.

RDS-Funktionen

Mit diesem Gerät stehen folgende RDS-Funktionen automatisch zur Verfügung:

AF (Alternativefrequenzen)

In einem Netzwerk wird der Sender mit den stärksten Signalen ausgewählt und neu eingestellt. So können Sie auch bei einer langen Fahrt über eine große Entfernung hinweg ununterbrochen denselben Sender empfangen, ohne ihn manuell neu einstellen zu müssen.

TA (Verkehrsdurchsagen)/

TP (Verkehrsfunksender)

Aktuelle Verkehrsinformationen bzw.

Verkehrsfunksender werden empfangen. Wenn solche Informationen bzw. Sendungen empfangen werden, wird die ausgewählte Tonquelle unterbrochen.

PTY (Programmtypauswahl)

Der gerade empfangene Programmtyp wird angezeigt. Außerdem kann nach dem ausgewählten Programmtyp gesucht werden.

CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

Hinweise

• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung. Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.

Einstellen von AF und TA

1 Drücken Sie \overline{\mathrm{AF / TA}} so oft, bis die gewünschte Einstellung angezeigt wird.

Einstellung	Funktion
AF-ON	AF wird aktiviert und TA wird deaktiviert.
TA-ON	TA wird aktiviert und AF wird deaktiviert.
AF, TA-ON	AF und TA werden aktiviert.
AF, TA-OFF	AF und TA werden deaktiviert.

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendern die AF/TA-Einstellung speichern. Mit der BTM-Funktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert. Beim manuellen Speichern von Sendern können Sie RDS- und Nicht-RDS-Sender mit entsprechender AF/TA-Einstellung speichern.

1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab.

Empfangen von Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

Tipp

Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstellen, wird der eingestellte Pegel für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Unveränderter Empfang eines Regionalsenders - REG

Wenn die AF-Funktion aktiviert ist, wird der Empfang dieses Geräts werkseitig auf eine bestimmte Region beschränkt, so dass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird.

Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders bei der Konfiguration „REG-OFF" ein (Seite 17).

Hinweis

Diese Funktion steht in Großbritannien und in einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur Großbritannien)

Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden.

1 Drücken Sie während des UKW-Empfangs eine Stationstaste (① bis ⑥), unter der ein Lokalsender gespeichert ist. 2 Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den Lokalsender empfängt.

Auswählen des Programmtyps (PTY)

1 Halten Sie während des UKW-Empfangs (AF/TA) (PTY) gedrückt.

Der Name des aktuellen Programmtyps erscheint, wenn der Sender PTY-Daten ausstrahlt.

2 Drücken Sie (AF/TA) (PTY) so oft, bis der gewünschte Programmtyp angezeigt wird.

3 Drücken Sie SEEK + / -

Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIORED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramm), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATIONAL M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge)

Hinweis

Sie können diese Funktion in Ländern/Regionen, in denen keine PTY-Daten zur Verfügung stehen, nicht verwenden.

Einstellen der Uhrzeit (CT)

1 Stellen Sie bei der Konfiguration „CT-ON“ ein (Seite 17).

Hinweise

Die CT-Funktion steht möglicherweise nicht zur Verfügung, auch wenn ein RDS-Sender empfangen wird. Die mit der CT-Funktion eingestellte Uhrzeit ist nicht immer korrekt.

Informationen im Display

A Tonquelle Titelname*, CD-/Interpretenname*, Interpretenname*, Albumnummer*, Albumname*, Titelnummer/Verstrichene Spieldauer, Uhrzeit

1 Die Informationen einer CD TEXT bzw. einer MP3-/WMA-/AAC-Datei werden angezeigt. 2 Die Albumnummer wird nur beim Wechseln des Albums angezeigt.

Zum Wechseln der angezeigten Informationen

drücken Sie DSPL.

Tipp

Je nach Modell, CD-Typ, Aufnahmeformat und Einstellungen werden möglicherweise

unterschiedliche Informationen angezeigt.

Repeat und Shuffle Play

1 Drücken Sie während der Wiedergabe

(3) (REP) oder (4) (SHUF) so oft, bis die gewünschte Einstellung im Display erscheint.

Einstellung	Funktion
← TRACK	Wiederholtes Wiedergeben eines Titels.
← ALBUM*	Wiederholtes Wiedergeben eines Albums.
SHUF ALBUM*	Wiedergeben eines Albums in willkürlicher Reihenfolge.
SHUF DISC	Wiedergeben einer CD in willkürlicher Reihenfolge.

• Bei Wiedergabe einer MP3-/WMA-/AAC-Datei.

Wenn Sie wieder in den normalen Wiedergabemodus wechseln möchten, wählen Sie "REP OFF" bzw. "SHUF OFF".

USB-Geräte

Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.

Support-Website

http://support.sony-europe.com/

• Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) und MTP (Medientransferprotokoll) verwenden, die dem USB-Standard entsprechen.
• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma) und AAC (.m4a).
• Es empfiehlt sich, eine Sicherungskopie der Daten auf dem USB-Gerät zu erstellen.

Hinweis

Lassen Sie den Motor an, bevor Sie das USB-Gerät anschließen.

Bei manchen USB-Geräten kann es zu Fehlfunktionen und Beschädigungen kommen, wenn Sie zuerst das Gerät anschließen und dann den Motor anlassen.

Wiedergabe mit einem USB-Gerät

1 Schließen Sie das USB-Gerät an den USB-Anschluss an.

Verwenden Sie zum Anschließen, falls Sie ein Kabel verwenden, das mit dem USB-Gerät gelieferte Kabel.

Die Wiedergabe beginnt.

Wenn bereits ein USB-Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe

SOURCE/OFF so oft, bis „USB“ erscheint.

Drücken Sie zum Stoppen der Wiedergabe

SOURCE/OFF 1 Sekunde lang.

Lösen des USB-Geräts

1 Stoppen Sie die Wiedergabe am USB-Gerät. 2 Trennen Sie das USB-Gerät von diesem Gerät. Wenn Sie das USB-Gerät während der Wiedergabe vom Gerät trennen, können die Daten auf dem USB-Gerät beschädigt werden.

Hinweise

• Verwenden Sie keine USB-Geräte, die so groß oder schwer sind, dass sich bei einer Erschütterung die Verbindung lösen bzw. das Gerät herunterfallen kann.
• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät läuft. Andernfalls können die USB-Daten beschädigt werden.
• Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Informationen im Display

A Tonquelle

• Titelname, Interpretenname, Albumnummer*, Albumname, Titelnummer/ Verstrichene Spieldauer, Uhrzeit

• Die Albumnummer wird nur beim Wechseln des Albums angezeigt.

Zum Wechseln der angezeigten Informationen drücken Sie DSPL.

Hinweise

• Je nach USB-Gerät, Aufnahmeformat und Einstellungen werden unterschiedliche Informationen angezeigt. Einzelheiten dazu finden Sie auf der Support-Website.
• Im Folgenden wird die Höchstzahl an anzeigbaren Daten angegeben.
• Ordner (Alben): 128
• Dateien (Titel) pro Ordner: 500
• Lassen Sie das USB-Gerät nicht in einem geparkten Fahrzeug liegen. Andernfalls kann es zu Fehlfunktionen kommen.
• Je nach Menge der aufgezeichneten Daten kann es etwas dauern, bis die Wiedergabe beginnt.
• DRM-Dateien (digitale Rechteverwaltung) werden unter Umständen nicht wiedergegeben.
• Bei der Wiedergabe bzw. beim Vorwärts-/Rückwärtssuchen in einer VBR-MP3-/WMA-/AAC-Datei (variable Bitrate) wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt.
• Die Wiedergabe folgender MP3-/WMA-/AAC-Dateien wird nicht unterstützt:
• Dateien mit verlustfreier Komprimierung
• Kopiergeschützte Dateien

Repeat und Shuffle Play

1 Drücken Sie während der Wiedergabe (3) (REP) oder (4) (SHUF) so oft, bis die gewünschte Einstellung im Display erscheint.

Einstellung	Funktion
← TRACK	Wiederholtes Wiedergeben eines Titels.
← ALBUM	Wiederholtes Wiedergeben eines Albums.
SHUF ALBUM	Wiedergeben eines Albums in willkürlicher Reihenfolge.
SHUF DEVICE	Wiedergeben des Inhalts auf einem Gerät in willkürlicher Reihenfolge.

Nach 3 Sekunden ist die Einstellung abgeschlossen.

Wenn Sie wieder in den normalen Wiedergabemodus wechseln möchten, wählen Sie „OFF“ bzw. „SHUF OFF“.

Weitere Funktionen

Ändern der Klangeinstellungen

Einstellen der Klangeigenschaften

1 Drücken Sie die Auswahltaste so oft, bis die gewünschte Option angezeigt wird. 2 Stellen Sie durch Drehen des Steuerreglers die ausgewählte Option ein. 3 Drücken Sie (BACK).

Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.

Folgende Optionen können eingestellt werden (Einzelheiten finden Sie jeweils auf den angegebenen Seiten):

EQ3

Wählen Sie hier aus 7 Musiktypen eine Equalizer-Kurve aus (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM oder OFF).

LOW*1, MID*1, HI*1 (Seite 16)

BAL (Balance)

Stellen Sie hier die Balance zwischen den Lautsprechern links und rechts ein.

FAD (Fader)

Stellen Sie hier die relative Lautstärke der Front- und Hecklautsprecher ein.

SUB*2 (Lautstärke des Tiefsttonlautsprechers) Stellen Sie hier die Lautstärke des Tiefsttonlautsprechers ein.

AUX*3 (AUX-Pegel)

Stellen Sie hier die Lautstärke der einzelnen angeschlossenen Zusatzgeräte ein: +18 dB - 0 dB - -8 dB

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

1 Wenn EQ3 eingeschaltet ist. 2 Wenn als Audioausgang „SUB-OUT“ eingestellt ist (Seite 17). "ATT" wird bei der niedrigsten Einstellung angezeigt. Die Lautstärke lässt sich in 21 Stufen einstellen. *3 Wenn die AUX-Tonquelle aktiviert ist (Seite 18).

Individuelles Einstellen der Equalizer-Kurve - EQ3

Mit „CUSTOM“ unter EQ3 können Sie Ihre individuellen Equalizer-Einstellungen vornehmen.

1 Wählen Sie eine Tonquelle aus und drücken Sie mehrmals die Auswahltaste, um „EQ3“ auszuwählen. 2 Wählen Sie durch Drehen des Steuerreglers „CUSTOM“ aus. 3 Drücken Sie die Auswahltaste so oft, bis „LOW“, „MID“ oder „HI“ erscheint. 4 Stellen Sie durch Drehen des Steuerreglers die ausgewählte Option ein.

Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -10 dB und +10 dB einstellen.

Gehen Sie wie in Schritt 3 und 4 vor, wenn Sie weitere Frequenzbereiche der Equalizer-Kurve einstellen wollen.

Wenn Sie die werkseitig eingestellte Equalizer-Kurve wiederherstellen wollen, halten Sie die Auswahltaste gedrückt, bevor die Einstellung abgeschlossen ist.

5 Drücken Sie (BACK).

Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.

Tipp

Andere Equalizer-Typen lassen sich ebenfalls einstellen.

Einstellen von Konfigurationsoptionen — SET

1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis die gewünschte Option angezeigt wird. 3 Wählen Sie durch Drehen des Steuerreglers die Einstellung aus (beispielsweise „ON“ oder „OFF“). 4 Halten Sie die Auswahltaste gedrückt. Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.

Hinweis

Die angezeigten Optionen unterscheiden sich je nach Tonquelle und Einstellung.

Folgende Optionen können eingestellt werden (Einzelheiten finden Sie jeweils auf den angegebenen Seiten):

CLOCK-ADJ (Uhr einstellen) (Seite 6)

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: „ON“, „OFF“ (Seite 12, 13).

BEEP (Signalton)

Zum Einstellen des Signaltons: „ON“, „OFF“.

AUX-A*1 (AUX-Audio)

Zum Einstellen der AUX-Tonquellenanzeige: „ON“, „OFF“ (Seite 18).

A.OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten nach einer voreingestellten Zeit automatisch vollständig abgeschaltet werden: „NO“, „30S“ (Sekunden), „30M“ (Minuten), „60M“ (Minuten).

SUB/REAR*1

Zum Wechseln des Audioausgangs: „SUB-OUT“ (Tiefsttonlautsprecher), „REAR-OUT“ (Endversteller).

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus: „ON“, „OFF“.

DIM (Dimmer)

Zum Wechseln der Helligkeit im Display: „ON“, „OFF“.

M.DSPL (Bewegte Anzeige)

„-“, „SA“: Bewegte Muster und ein Spektrumanalysator werden angezeigt.

OFF: Die bewegte Anzeige wird deaktiviert.

A.SCRL (Automatischer Bildlauf)

Zum Einstellen des automatischen Bildlaufs für lange Informationen: „ON“, „OFF“.

LOCAL (Lokaler Suchmodus)

ON: Nur Sender mit starken Signalen werden eingestellt.

OFF: Normaler Empfang beim Einstellen von Sendern.

MONO*2 (Monauraler Modus)

Zum Verbessern des UKW-Empfangs durch Auswahl des monauralen Empfangsmodus: „ON“, „OFF“.

REG*2 (Regional)

Zum Einschränken des Empfangs auf eine bestimmte Region: „ON“, „OFF“ (Seite 13).

Z TIME (Zappin-Dauer)

Zum Einstellen der Wiedergabedauer für die Funktion ZAPPIN.

Z.TIME-1 (etwa 6 Sekunden), Z.TIME-2 (etwa 9 Sekunden), Z.TIME-3 (etwa 30 Sekunden).

LPF*3 (Niedrigpassfilter)

Zum Auswählen der Grenzfrequenz des Tiefstonlautsprechers: „OFF“, „80Hz“, „100Hz“, „120Hz“, „140Hz“, „160Hz“.

LPF NORM/REV*3 (Niedrigpassfilter Normal/Reverse (umgekehrt))

Zum Auswählen der Phase des Tiefstonlautsprechers: „NORM“, „REV“.

HPF (Hochpassfilter)

Zum Auswählen der Grenzfrequenz der Front-/Hecklautsprecher: „OFF“, „80 Hz“, „100 Hz“, „120 Hz“, „140 Hz“, „160 Hz“

LOUD (Loudness)

Zum Verstärken von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von guter Qualität erzielt wird: „ON“, „OFF“.

BTM (Speicherbelegungsautomatik) (Seite 11)

1 Bei ausgeschaltetem Gerät. 2 Wenn ein UKW-Sender empfangen wird. *3 Wenn als Audioausgang „SUB-OUT“ eingestellt ist.

Zusätzliche Audiogeräte

Wenn Sie ein gesondert erhältliches tragbares Audiogerät an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät anschließen und dann einfach die Tonquelle auswählen, können Sie den Ton über die Lautsprecher des Fahrzeugs wiedergeben lassen. Unterschiede im Lautstärkepegel zwischen diesem Gerät und dem tragbaren Audiogerät können korrigiert werden. Gehen Sie wie im Folgenden erläutert vor:

Anschließen eines tragbaren Audiogeräts

1 Schalten Sie das tragbare Audiogerät aus. 2 Drehen Sie die Lautstärke an diesem Gerät herunter. 3 Schließen Sie das Audiogerät an dieses Gerät an.

* Verwenden Sie unbedingt einen geraden Stecker.

Einstellen des Lautstärkepegels

Stellen Sie unbedingt vor der Wiedergabe die Lautstärke der einzelnen angeschlossenen Audiogeräte ein.

1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Drücken Sie SOURCE/OFF so oft, bis "AUX" erscheint. Danach erscheint "AUX FRONT IN". 3 Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßiger Lautstärke. 4 Stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. 5 Stellen Sie den Eingangspegel ein (Seite 16).

Kartenfernbedienung RM-X114

Die entsprechenden Tasten auf der Kartenfernbedienung haben dieselbe Funktion wie die Tasten an diesem Gerät.

Die folgenden Tasten auf der Kartenfernbedienung unterscheiden sich außerdem hinsichtlich ihres Namens bzw. ihrer Funktion von denen am Gerät.

• Taste DSPL (Anzeige): Wechseln der Informationen im Display.
• Taste SOURCE: Einschalten bzw. Wechseln der Tonquelle (Radio/CD/USB/AUX). Tasten ⇔/⇒ (SEEK-/+): Beim Steuern von Radio-, CD- und USB-Funktionen entsprechen diese Tasten den Tasten (SEEK) - / + am Gerät.
• Taste SOUND: Diese Taste entspricht der Auswahltaste am Gerät.
• Taste OFF: Ausschalten bzw. Stoppen der Tonquelle.
• Taste LIST: Auswählen von PTY bei einem RDS-Sender.
• Tasten ↑/↓ (DISC*/PRESET +/-): Beim Steuern von CD- und USB-Funktionen entsprechen diese Tasten den Tasten ①/② (ALBM - / +) am Gerät.
• Taste ATT (Dämpfen des Tons): Dämpfen des Tons. Zum Beenden der Funktion drücken Sie die Taste erneut.
• Funktion bei diesem Gerät nicht verfügbar.

Hinweis

Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen. Drücken Sie zunächst (SOURCE/OFF) am Gerät oder legen Sie eine CD ein, um das Gerät zu aktivieren.

Weitere Informationen

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war. Die Motorantenne wird automatisch ausgefahren.

Feuchtigkeitskondensation

Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls funktioniert das Gerät nicht einwandfrei.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen.

Hinweise zu CDs

- Auf diesem Gerät NICHT abspielbare CDs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.
• Reinigen Sie CDs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie damit von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel.
• Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können daher mit diesem Gerät nicht wiedergegeben werden.
• CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommen oder die CD kann beschädigt werden.
• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden. -8-cm-CDs.

Hinweise zu CD-Rs/CD-RWs

• Höchstzahl an: (nur CD-Rs/CD-RWs)

-Ordnern (Alben): 150 (einschließlich Stammordner)

• Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Datumsnamen weitere Zeichen enthalten)

-anzeigbaren Zeichen für einen Ordner-/Dateinamen: 32 (Joliet) bzw. 64 (Romeo)

• Wenn eine Multisession-CD mit einer CD-DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.

- Auf diesen Gerät NICHT abspielbare CDs

• CD-Rs/CD-RWs mit schlechter Aufnahmequalität.
• CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.
• CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.
• CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Stufe 1/Stufe 2, Joliet/Romeo oder Multisession) bespielt wurden.

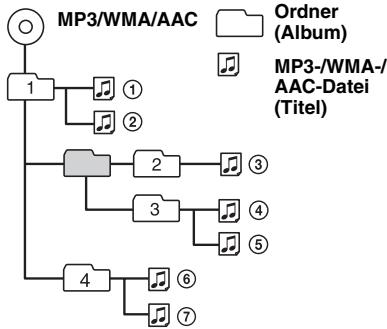

Wiedergabereihenfolge von MP3-/WMA-/AAC-Dateien

Sollten an dem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Handler.

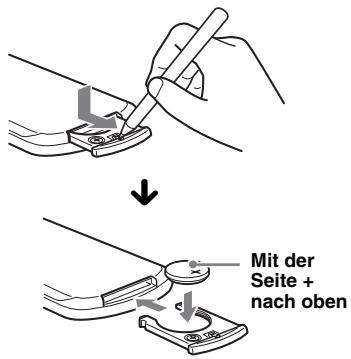

Austauschen der Lithiumbatterie der Kartenfernbedienung

Unter normalen Bedingungen hält die Batterie etwa 1 Jahr. Die Lebensdauer der Batterie kann je nach Gebrauch des Geräts jedoch auch kürzer sein.

Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Kartenfernbedienung.

Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und

Sicherung (10 A)

tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Reinigen der Anschlüsse

Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 7) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

Hauptgerät

Rückseite der Frontplatte

Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

1 Entfernen Sie die Schutzumrandung.

• Nehmen Sie die Frontplatte ab (Seite 7). Fassen Sie die Schutzumrandung mit den Fingern an den Seitenkanten und ziehen Sie sie heraus.

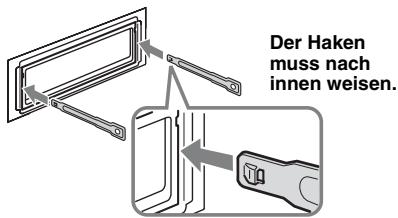

2 Nehmen Sie das Gerät heraus.

1 Setzen Sie beide Löseschlüssel gleichzeitig so ein, dass sie mit einem Klicken einrasten.

Ziehen Sie an den Löseschlüsseln, um das Gerät zu lösen.

3 Ziehen Sie das Gerät aus der Halterung.

Technische Daten

Tuner

FM (UKW)

Empfangsbereich: 87,5 - 108,0 MHz

Antennenanschluss: Anschluss für Außenantenne

Zwischenfrequenz: 150 kHz

Nutzbare Empfindlichkeit: 10 dBf

Trennscharfe: 75 dB bei 400 kHz

Signal-Rauschabstand: 70 dB (mono)

Kanaltrennung: 40 dB bei 1 kHz

Frequenzgang: 20 - 15.000 Hz

MW/LW

Empfangsbereich:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Antennenanschluss: Anschluss für Außenantenne

Zwischenfrequenz: 25 kHz

Empfindlichkeit: MW: 26 µV, LW: 45 µV

CD-Player

Signal-Rauschabstand: 120 dB

Frequenzgang: 10 - 20.000 Hz

Gleichlaufschwankungen: Unterhalb der Messgrenze

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromstärke: 500 mA

Endverstärker

Ausgänge: Lautsprecherausgänge (versiegelte Anschlüsse)

Lautsprecherimpedanz: 4 - 8 Ohm

Maximale Ausgangsleistung: 52 W × 4 (an 4 Ohm)

Allgemeines

Ausgänge:

Audioausgabe (Tiefstonlautsprecher/hinten umschaltbar)

Motorantennen-Steueranschluss

Steueranschluss für Endverstärker

Eingänge:

Steueranschluss für Stummschaltung beim Telefonieren

Fernbedienungseingang

Antenneneingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Signaleingang

Klangregler:

Bässe: ±10 dB bei 60 Hz (XPLOD)

Mitten: ±10 dB bei 1 kHz (XPLOD)

Höhen: ±10 dB bei 10 kHz (XPLOD)

Fortsetzung auf der nächsten Seite →

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)

Abmessungen: ca. 178 × 50 × 179 mm (B/H/T)

Einbaumaße: ca. 182 × 53 × 162 mm (B/H/T)

Gewicht: ca. 1,2 kg

Mitgeliefertes Zubehör:

Montageteile und Anschlusszubehör (1 Satz)

Sonderzubehör/gesondert erhältliche Geräte:

Kartenfernbedienung: RM-X114

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Im Gehäuse werden keine halogenierten Flammschutzmittel verwendet.
• Papier wird als Verpackungsfüllmaterial verwendet.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Wenn das Problem sich nicht beheben lässt, besuchen Sie folgende Support-Website.

Support-Website

http://support.sony-europe.com/

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

• Prüfen Sie die Verbindung oder Sicherung.
• Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen.

→ Schalten Sie das Gerät ein.

Die Motorantenne wird nicht ausgefahren.

Die Motorantenne hat kein Relaiskästchen.

Es ist kein Ton zu hören.

• Die Funktion zum Dämpfen des Tons oder die Stummschaltfunktion zum Telefonieren (wenn das Schnittstellenkabel eines Autotelefons mit der ATT-Leitung verbunden ist) ist aktiviert.
• Der Fader-Regler „FAD“ ist nicht für ein 2-Lautsprecher-System eingestellt.

Kein Signalton ertönt.

• Der Signalton ist deaktiviert (Seite 17).
• Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

Die Taste RESET wurde gedrückt. → Speichern Sie die Einstellungen erneut. - Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt.

Störgeräusche sind zu hören, wenn der

Zündschlüssel gedreht wird.

Die Leitungen sind nicht korrekt an den

Stromanschluss für Zubehörgeräte angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.

Wenn „DEMO-ON“ eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo-Modus.

→ Stellen Sie „DEMO-OFF“ ein (Seite 17).

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

• Der Dimmer ist auf „DIM-ON“ eingestellt (Seite 17). Die Anzeige wird ausgeblendet, wenn Sie SOURCE/OFF gedrückt halten. → Drücken Sie (SOURCE/OFF) am Gerät, bis die Anzeige eingeblendet wird. Die Anschlüsse sind verschmutzt (Seite 20).

Die Abschaltautomatik funktioniert nicht.

Das Gerät ist eingeschaltet. Die Abschaltautomatik wird nach dem Ausschalten des Geräts aktiviert.

→ Schalten Sie das Gerät aus.

Radioempfang

Sender lassen sich nicht empfangen. Der Ton ist stark gestört.

Die Verbindung wurde nicht richtig hergestellt. → Schließen Sie eine Motorantennen-Steuerleitung (blau) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten FM (UKW)/MW/LW-Antenne ausgestattet ist). → Prüfen Sie die Verbindung der Autoantenne. → Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung.

Gespeicherte Sender lassen sich nicht einstellen.

• Speichern Sie den/die Sender unter der korrekten Frequenz.
• Das Sendesignal ist zu schwach.

Der automatische Sendersuchlauf funktioniert nicht.

Die Einstellung für den lokalen Suchmodus ist nicht korrekt. → Der automatische Sendersuchlauf stoppt zu oft: Stellen Sie „LOCAL-ON“ ein (Seite 17). → Der automatische Sendersuchlauf hält bei keinem Sender an: Stellen Sie „LOCAL-OFF“ ein (Seite 17). - Das Sendesignal ist zu schwach. → Stellen Sie die Sender manuell ein.

Während des UKW-Empfangs blinkt die Anzeige „ST“.

• Stellen Sie die Frequenz ein.
• Das Sendesignal ist zu schwach.

→ Stellen Sie „MONO-ON“ ein (Seite 17).

Eine UKW-Stereosendung ist nur monaural zu hören.

Das Gerät ist in den monauralen Empfangsmodus geschaltet. → Stellen Sie „MONO-OFF“ ein (Seite 17).

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. → Deaktivieren Sie TA (Seite 12).

Es sind keine Verkehrsdurchsagen zu hören.

Aktivieren Sie TA (Seite 12). - Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt.

→ Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird „- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -“ angezeigt.

• Der aktuelle Sender ist kein RDS-Sender.
• Es wurden keine RDS-Daten empfangen.
• Der Sender gibt den Programtyp nicht an.

CD-Wiedergabe

Es lässt sich keine CD einlegen.

• Es ist bereits eine andere CD eingelegt. Die CD wurde mit Gewalt falsch herum oder falsch eingelegt.

Die CD lässt sich nicht abspielen.

Die CD ist beschädigt oder verschmutzt. Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 19).

MP3-/WMA-/AAC-Dateien können nicht wiedergegeben werden.

Die CD ist nicht mit dem MP3-/WMA-/AAC-Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren CDs und den Formaten finden Sie auf der Support-Website.

Es dauert länger, bis die Wiedergabe von MP3-/WMA-/AAC-Dateien beginnt.

Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt:

• CDs mit einer komplizierten Datei-/Ordnerstruktur.
• Multisession-CDs.
• CDs, zu denen noch Daten hinzugefügt werden können.

Im Display angezeigte Informationen laufen nicht automatisch durch.

• Bei CDs mit sehr vielen Textinformationen laufen diese im Display möglicherweise nicht durch. „A.SCRL“ ist auf „OFF“ eingestellt.

→ Stellen Sie „A.SCRL-ON“ ein (Seite 17). → Halten Sie DSPL (SCRL) gedrückt.

Tonsprünge treten auf.

• Das Gerät ist nicht richtig installiert. → Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs. Die CD ist beschädigt oder verschmutzt.

Die Funktionstasten funktionieren nicht.

Die CD lässt sich nicht auswerfen.

Drucken Sie die Taste RESET (Seite 6).

Fortsetzung auf der nächsten Seite →

USB-Wiedergabe

Sie können über einen USB-Hub nichts wiedergeben.

Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Die Wiedergabe ist nicht möglich.

Das USB-Gerät funktioniert nicht.

→ Schließen Sie es nochmals an.

Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt.

Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnungsstruktur.

Ein Signalton ist zu hören.

Das USB-Gerät wurde während der Wiedergabe vom Gerät getrennt.

→ Vor dem Trennen eines USB-Geräts müssen Sie zuerst die Wiedergabe stoppen, um die Daten zu schützen.

Der Ton setzt aus.

Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

CHECKING

Das Gerät überprüft die Verbindung mit einem USB-Gerät.

Warten Sie, bis das Überprüfen der Verbindung beendet ist.

ERROR

• Die CD ist verschmutzt oder falsch herum eingelegt. Reinigen Sie die CD bzw. legen Sie sie korrekt ein.
• Eine leere CD wurde eingelegt. Die CD kann aufgrund eines Problems nicht wiedergegeben werden. Legen Sie eine andere CD ein.
• Das USB-Gerät wurde nicht automatisch erkannt. Schließen Sie es erneut an.
• Drücken Sie , um die CD herauszunehmen.

FAILURE

Die Lautsprecher-/Verändereranschlüsse sind nicht korrekt.

Schlagen Sie in der Installations-/Anschlussanleitung zum jeweiligen Modell nach, wie die Anschlüsse korrekt vorgenommen werden müssen.

HUB NO SUPRT (HUB nicht Unterstützung)

Ein USB-Hub wird von diesem Gerät nicht unterstützt.

L.SEEK + / -

Beim automatischen Sendersuchlauf ist der lokale Suchmodus aktiviert.

NO AF

Für den aktuellen Sender gibt es keine Alternativfrequenz.

→ Drücken Sie + / - , solange der Programmdienstname blinkt. Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung). "PI SEEK" wird angezeigt.

NO DEV (Kein Gerät)

SOURCE/OFF) wurde ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesem Gerät getrennt.

→ Schließen Sie unbedingt USB-Gerät und USB-Kabel an.

NO MUSIC

Die CD bzw. das USB-Gerät enthält keine Musikdateien.

→ Legen Sie eine Musik-CD in dieses Gerät ein. → Schließen Sie ein USB-Gerät an, das eine Musikdatei enthält.

NO NAME

Für den Titel gibt es keinen CD-, Album-, Interpreten- bzw. Titelnamen.

NO TP

Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern.

OFFSET

Es liegt möglicherweise eine interne Fehlfunktion vor.

→ Überprüfen Sie die Verbindungen. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Händler.

OVERLOAD

Das USB-Gerät ist überlastet.

→ Trennen Sie das USB-Gerät von diesem Gerät und wechseln Sie mit (SOURCE/OFF) die Tonquelle. → Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist.

READ

Das Gerät liest gerade alle Titel- und Albuminformationen von der CD ein.

→ Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch. Je nach CD-Struktur kann das Einlesen länger als eine Minute dauern.

RESET

Dieses Gerät bzw. das USB-Gerät kann wegen einer Störung nicht bedient werden. → Drücken Sie die Taste RESET (Seite 6).

USB NO SUPRT (USB nicht unterstützt)

Das angeschlossene USB-Gerät wird nicht unterstützt. → Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.

“L L L” oder „ ネフ ハフ ”

Sié sind beim Rückwärts- oder Vorwärtsuchen am Anfang bzw. Ende der CD angelamt und konnen nicht weitersuchen.

“—”

Das Zeichen kann mit thisem Gerät nicht angezeigt werden.

Wenn sich das Problem mit diesen

Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen, bringen Sie bitte auch die CD mit, die eingelegt war, als das Problem zum ersten Mal auftrat.

A.SCRL (automatisches Rollen)

Lange Einträge automatisch rollen lassen: "ON", "OFF".

Frequenzbereich: 10 - 20.000Hz

Die elektrisch bedienten Antennen fahren nicht aus.

MP3-/WMA-/AAC-Dateien können nicht abgespielt werden.

Die Bildschirmeinträge rollen nicht.

Registrieren Sie Ihr Produkt jetzt unter:

Bitte kreuzen Sie zunächst die genaue

Modellbezeichnung in dem dafür vorgesehenen Feld an.

Tragen Sie danach die Seriennummer (SERIAL NO.) in das reservierte Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehäuse angebracht ist.

Nehmen Sie den ausgefüllten Geräte-Pass unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewahren möchten. Bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dienen.

caraudio

Geräte-Pass

SONY®

Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr caraudio-Gerät im Falle eines Diebstahls.

Wir empfehlen, den Geräte-Pass nicht im

Fahrzeug aufzubewahren, um Missbrauch zu verhindern.

Modellbezeichnung

□CDX-GT444U

□CDX-GT440U

Seriennummer (SERIAL NO.)
