BEDIENUNGSANLEITUNG D18E NINEBOT
EN The manufacturer reserves the right to make changes to the product, release firmware updates, and update this manual at any time. Visit www.segway.com or check the Segway-Ninebot app to download the latest user materials. You must install the app, activate your KickScooter, and obtain the latest updates and safety instructions.
FR Le fabricant se reserve le droit d'apporter des modifications au produit, de publier des mises à jour du microprogramme et de réviser ce manuel à tout moment. Visitez www.segway.com ou consultez l'application Segway-Ninebot pour télécharger les derniers contens utilisateur. Vous devze installer l'application, activer votre trottinette et obtenir les dernières mises à jour et consignes de sécurité.
DE Der Hersteller besteht sich jederzeit das Recht von Produktänderungen, der Herausgabe von Firmware-Updates und der Aktualisierung des此种 Handbuches vor. Besuchen Sie www.segway.com oder schauen Sie auf der Segway-Ninebot App nach, um sich die neuesten Benutzermaterialien herunterzuladen. Sie müssen die Segway-Ninebot App installieren und ihren KickScooter aktivieren, um die neuesten Updates und Sicherheitshinweise zu erhalten.
I T Il produttore si riserva il diritto di apportare modifiche al prodotto, aggiornare gli aggiornamenti del firmware e aggiornare isto manuale in qualsiassi momento. Visitare www.segway.com o controllare l'app Segway-Ninebot per scaricare l'ultimo manuale utente e materiali. E necessario installare l'App, attivare il proprio KickScooter e ottenere gli ultimi aggiornamenti e le struzioni di sicurezza.
ES El fabricante se reserva el derecho a realizar Cambios en el producto,actualizaciones del firmware y modificaciones de este manual enequaliermomento.Visita www.segway.com or revisa la app para descargar los materiales de usuario mas recientes. Debes instalar aplicacion Segway-Ninebot,activar tu KickScooter y tener lasactualizaciones e instrucciones de seguridad masrecientes.
P L Produce n zastrega sobe praw do wropadzaniazmian w produkcie, aktualizacji oprogramowania i aktualizacji tej instrukcji obslugi w dowolnym momencie. Odwiedz strone www.segway.com lub sprawdž aplickcje Segway-Ninebot., aby pobrac najnowsze materialy uzytkownica. Musisz zaintalować aplickcje, aktywoaec swojego KickScootera i uzyskać najnowszeactualizacja i zasady bezpiecznośćstwa.
EN The pictures shown are for illustration purposes only. The actual product may vary.
FR La photo est pour refereonce seulement. Veuillez vous reférer au produit reel pour plus de détails.
DE Das Bild dient nur als Referenz. Das tatsächliche Produkt kann abweichen.itte beziehen Sie sich auf das aktuelle Produkt fur weitere Details.
I T La figura è da considerarsi solo come riferimento. Si prega di far riferimento al prodotto attuale per maggiori dettagli.
ES LaImagen es solo de referencia. Remitase al producto en si para ver más detailles.
PL Rysunek jest tylko poglobowy. Szczegóty znajduja sie w faktycznym produktie.
Ninebot KickScooter
EN Product Manual
FR Manuel du Produit
DE Produkt-Handbuch
Manuale del prodotto
Manual del producto
Instrukcja produktu

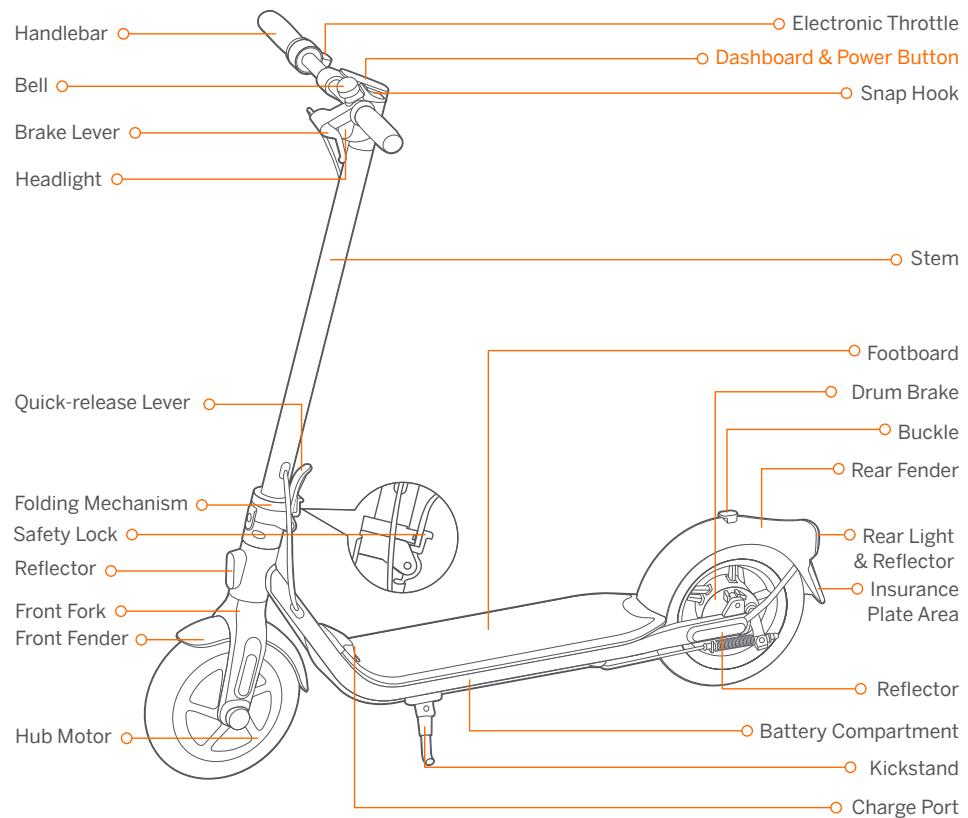

Diagram
Startknpf: Zum Einschalten den Startknopf kurz drucken. Die Taste 3 Sekunden lang gedrück halten, um den Roller auszuschalten. Wenn der KickScooter eingeschelt ist, drucken sie Die Starttaste, um den Scheinwerfer und das Rücklicht zum ein-/auszuschalten und drucken Sie doppelte, um zwischen den Geschwindigkeitsmod zu wechseln.
Tacho: Zeigt die aktuelle Geschwindigkeit an. Hier werden auch Fehlercodes bei Erkennen von Fehlern angezeigt.
Gehmodus: Max. Geschwindigkeit 5 km/h (3,1 mph).
D18E / D28E / D38E: Der Scheinwerfer und das Rücklicht blinken und konnen nicht ausgeschaltet werden.
D28D / D38D: Der Scheinwerfer und das Rücklicht sind dauerhaft eingeschaltet und konnen nicht ausgeschaltet werden.
- So aktivieren Sie in der App: Tippen Sie auf das Folienmenu > Einstellungen > Gehmodus
Geschwindigkeitsmodus: Es sind drei verschiedene Modi verfügbar. Die Höchstgeschwindigkeit ist wie folgt:
| Modus | Modell | D18E | D28E | D28D | D38E | D38D |
| ECO (Energiesparmodus) | 15 km/h | 15 km/h | 15 km/h | 15 km/h | 15 km/h |
| D (Standardmodus) | 25 km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h |
| S (Sportmodus) | 25 km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h |
Fehler: Das Schraubenschlüssel-Symbol zeigt an, dass der Roller einen Fehler erkannt hat.
Temperaturzeige: Das ständig eingeschalte Thermometersymbol zeigt an, dass die Batterietemperatur 55^ (131^) oder 0^ (32^) erreicht hat.
- Zu dieser Zeitpunkt kann das Fahrzeug nicht normal beschleunigen undarf nicht geladen werden. Verwenden Sie es erst, wenn die Temperatur wieder auf den Normalbereich gesetzt ist.
Bluetooth: Das Symbol zeigt an, dass der Roller erfolgreich an das mobile Gerät gekoppelt wurde.
Akkustand: Die Batteriegesamtladung wird mit 5 Balken angezeigt.
- Der Akkustand ist sehr gering, wenn der ersten Batteriebalken rot leuchtet.itte laden Sie ihren KickScooter sofort auf.
2 Technische Daten
| Articlel | Parameter |
| Produkt | Name | Ninebot KickScooter |
| Modell | D18E |
| Länge × Breite × Höhe | Ca. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Zusammengeklappt: Länge × Breite × Höhe | Ca. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Nettogewicht | Ca. 14.8 kg (32.6 lbs) |
| Fahrer | Nutzlust | 30-100 kg (66-220 lbs) |
| Altersempfehlung | 14-60 Jahre |
| Erforderliche Höhe | 120-200 cm (3'11"-6'6") |
| Maschinen-parameter | Höchst geschwindigkeit | Ca. 25 km/h (15.5 mph) |
| Normale Reichweite[1] | Ca. 18 km (11.2 miles) |
| Höchst steigung | Ca. 10% |
| Befahrbares Gelände | Asphalt/ebener Untergrund; Hinderisse < 0.4 in (1 cm); Löscher < 1.2 in (3 cm) |
| Betriebstemperatur | -10-40°C (14-104°F) |
| Lagertemperatur | -10-50°C (14-122°F) |
| IP-Klassifizierung | IPX5 |
| Ladedauer | Ca. 3.5 h |
| Batterie | Nennspannung | 36 V== |
| Max. Ladespannung | 42 V== |
| Ladeumgebungstemperatur | 0-40°C (32-104°F) |
| Nennleistung | 5100 mAh |
| Nominate Energie | 183 Wh |
| Batteriemanagementsystem | Überhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz |
| Motor | Nennleistung | 0.25 kW, 250 W |
| Ladegerät | Nennausgangsleistung | 0.07 kW, 70 W |
| Eingangsspannung | 100-240 V~ |
| Max. Ausgangsspannung | 42 V== |
| Ausgang nominal | 41 V== 1.7 A |
| Ausstattung | Bremseleuchtete | LED-Rückleuchtete |
| Geschwindigkeitsmodus | Energiesparmodus, Standardmodus und Sportmodus |
| Reifen | Reifendruck | 40-45 psi |
| Reifen | 10-Zoll-Luftreifen |
[1]Typische Reichweite: Getestest während der Fahrt mit vollem Akku, 75kg (165 lbs) Last. 25^ (77^) , bei einer durchschnittlichen Geschwindigkeit von 16 km/h auf Asphalt.
* Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw.
| Articlel | Parameter |
| Produkt | Name | Ninebot KickScooter |
| Modell | D28E | D28D |
| Länge × Breite × Höhe | Ca. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Zusammengeklappt: Länge × Breite × Höhe | Ca. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Nettogewicht | Ca. 15.3 kg (33.7 lbs) |
| Fahrer | Nutzlast | 30-120 kg (66-265 lbs) |
| Altersempfehlung | 14-60 Jahre |
| Erforderliche Höhe | 120-200 cm (3'11"-6'6") |
| Maschinen-parameter | Höchst geschwindigkeit | Ca. 25 km/h (15.5 mph) | Ca. 20 km/h (12.4 mph) |
| Normale Reichweite [1] | Ca. 28 km (17.4 miles) |
| Höchst steigung | Ca. 15% |
| Befahrbares Gelände | Asphalt/ebener Untergrund; Hinderisse < 0.4 in (1 cm); Lächer < 1.2 in (3 cm) |
| Betriebstemperatur | -10-40°C (14-104°F) |
| Lagertemperatur | -10-50°C (14-122°F) |
| IP-Klassifizierung | IPX5 |
| Ladedauer | Ca. 5 h |
| Batterie | Nennspannung | 36 V --- |
| Max. Ladespannung | 42 V --- |
| Ladeumgebungstemperatur | 0-40°C (32-104°F) |
| Nennleistung | 7650 mAh |
| Nominate Energie | 275 Wh |
| Batteriemanagementsystem | Überhitzungs-, Kurzschluss-, Überentlung-, Überstrom- und Überladeschutz |
| Motor | Nennleistung | 0.3 kW, 300 W |
| Ladegerät | Nennausgangsleistung | 0.07 kW, 70 W |
| Eingangsspannung | 100-240 V- |
| Max. Ausgangsspannung | 42 V- |
| Ausgang nominal | 41 V- 1.7 A |
| Ausstattung | Bremseleuche | LED-Rückleuche |
| Geschwindigkeitsmodus | Energiesparmodus, Standardmodus und Sportmodus |
| Reifen | Reifendruck | 40-45 psi |
| Reifen | 10-Zoll-Luftreifen |
[1]Typische Reichweite: Getestet während der Fahrt mit vollem Akku, 75kg (165 lbs) Last. 25^ (77^) , bei einer durchschnittlichen Geschwindigkeit von 16 km/h auf Asphalt.
* Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw.
| Articlel | Parameter |
| Produkt | Name | Ninebot KickScooter |
| Modell | D38E | D38D |
| Länge × Breite × Höhe | Ca. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Zusammengeklappt: Länge × Breite × Höhe | Ca. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Nettogewicht | Ca. 16.3 kg (35.9 lbs) |
| Fahrer | Nutzlast | 30-120 kg (66-265 lbs) |
| Altersempfehlung | 14-60 Jahre |
| Erforderliche Höhe | 120-200 cm (3'11"-6'6") |
| Maschinen-parameter | Höchst geschwindigkeit | Ca. 25 km/h (15.5 mph) | Ca. 20 km/h (12.4 mph) |
| Normale Reichweite [1] | Ca. 38 km (23.6 miles) |
| Höchst steigung | Ca. 20% |
| Befahrbares Gelände | Asphalt/ebener Untergrund; Hindernisse < 0.4 in (1 cm); Löscher < 1.2 in (3 cm) |
| Betriebstemperatur | -10-40°C (14-104°F) |
| Lagertemperatur | -10-50°C (14-122°F) |
| IP-Klassifizierung | IPX5 |
| Ladedauer | Ca. 6.5 h |
| Batterie | Nennspannung | 36 V --- |
| Max. Ladespannung | 42 V --- |
| Ladeumgebungstemperatur | 0-40°C (32-104°F) |
| Nennleistung | 10.2 Ah |
| Nominate Energie | 367 Wh |
| Batteriemanagementsystem | Überhitzungs-, Kurzschluss-, Überentladung-, Überstrom- und Überladeschutz |
| Motor | Nennleistung | 0.35 kW, 350 W |
| Ladegerät | Nennausgangsleistung | 0.07 kW, 70 W |
| Eingangsspannung | 100-240 V~ |
| Max. Ausgangsspannung | 42 V --- |
| Ausgang nominal | 41 V --- 1.7 A |
| Ausstattung | Bremseleuchtete | LED-Rückleuchtete |
| Geschwindigkeitsmodus | Energiesparmodus, Standardmodus und Sportmodus |
| Reifen | Reifendruck | 40-45 psi |
| Reifen | 10-Zoll-Luftreifen |
[1] Typische Reichweite: Getestet während der Fahrt mit vollem Akku, 75 kg (165 lbs) Last, 25^ (77^) , bei einer durchschnittlichen Geschwindigkeit von 16 km/h auf Asphalt.
* Einige der Faktoren, die die Reichweite beeinflussen sind: Geschwindigkeit, Anzahl der Starts und Stopps, Temperatur, usw.
3 Zertifizierungen
Dieses Produkt ist nach ANSI/CAN/UL-2272 von TUV Rheinland zertifiziert.
Der Batterie entspricht den UN/DOT 38.3-Vorschriften.
Der Batterie entspricht den ANSI/CAN/UL-2271-Vorschriften.
Ubereinstimmungserklarung der Europäischen Union
WEEE-Entsorgungs- und Recycling-Informationen Korrekte Entsorgung these Products. These Kennzeichnung besagt, dass these Produkt innerhalb der gesamten EU nicht zusammen mit anderen Haushaltsabfallen entsorgt werden darauf.
Um möglich Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollen den Sie这点es Produkt recyclen und die nachhaltige Wiederverwendung von Materialressourcen unterstützen. Um Ihr Altprodukt zurückzugeben, verwenden Sieitte die Rückgabe- und Sammelsysteme, oder wenden Sie an den Handler, bei dem Sie das Produkt gkauft wurde. Sie konnen these Produkte für ein umweltfreundliches Recycling verwenden.
Batterierecyclinginformationen fur die Europäische Union
Batterien oder Batterieverpackungen sind gemäß der Europäischen Richtlinie 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren gekennzeichnet. Diese Richtlinie legt die Rahmenbedingungen für die Rückgabe und das Recycling benutzer Batterien und Akkumulatoren gemäß der Anwendung in der Europäischen Union fest. Diese Aufkleber wird für unterscheidliche Batterien verwendet, um anzuzeigen, dass die Batterie nicht weggeworfen werden darf, sondern gemäß dieser Richtlinie an ihrem Lebensende zwecks Wiederverwertung eingesammelt werden muss.
In Übereinstimmung mit der Europäischen Richtlinie 2006/66/EG sind Batterien und Akkumulatoren gekennzeichnet, um anzugeben, dass diese gesondert eingesammelt und an ihrem Lebensende recycliert werden müssen. Auf dem Aufkleber auf der Batterie kann sich auch ein chemisches Symbol für das in der Batterie verwendete Metall befinden (Pb für Blei, Hg für Quecksilber und Cd für Kadmium). Benutzern von Batterien und Akkumulatoren ist es untersagt,
Batterien und Akkumulatoren als unsortingen Haushaltsabfall zu entsorgen. Diese sind viel mehr in das den Kunden für die Rückgabe, das Recycling und die Verarbeitung von Batterien und Akkumulatoren zur Verfügung stehende Entsorgungsnetzwerk zu überfahren. Das Engagement des Kunden ist bzw von Bedeutung, um alle potentiellen Auswirkungen von Batterien und Akkumulatoren auf die Umwelt und die menschliche Gesundheit aufgrund darin enthaltener potentiell gefährlicher Substanzen zu minimieren.
Bevor elektrische und elektronische Geräte (EEE) in den Abfallsammelstrom oder in Abfallsammelanlagen gebracht werden, muss der Endverbraucher von Geräten, die Batterien und / oder Akkumulatoren enthalten, diese Batterien und Akkumulatoren zur getrennten Sammlung entfernen.
Richtlinie zur Einschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)
Dieses Produkt von Ninebot (Changzhou) Tech Co. Ltd. mit den beiliegenden Teilen (Kabel, Leitungen usw.) erfüllt die Anforderungen der Richtlinie 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Inhalte in Elektro- und Elektronikgraten ("RoHS-Reform" oder "RoHS 2").
Richtlinie für Funkgeräte
Segway-Ninebot EMEA, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands
Ninebot (Changzhou) Tech Co., Ltd. erklart hiermit, dass ces Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der ROTEN Richtlinie 2014/53/EU, der Maschinenrichtlinie 2006/42/EG und der Richtlinie entspricht RoHS 2011/65/EU.
Die Konformitätserklarung finden Sie unter folgender Adresse: http://eu-en.segway.com/support-instructions
| Bluetooth | Frequenzband (-bänder) | 2.4000-2.4835GHz |
| Max. Hochfrequenzleistung | 20mW |

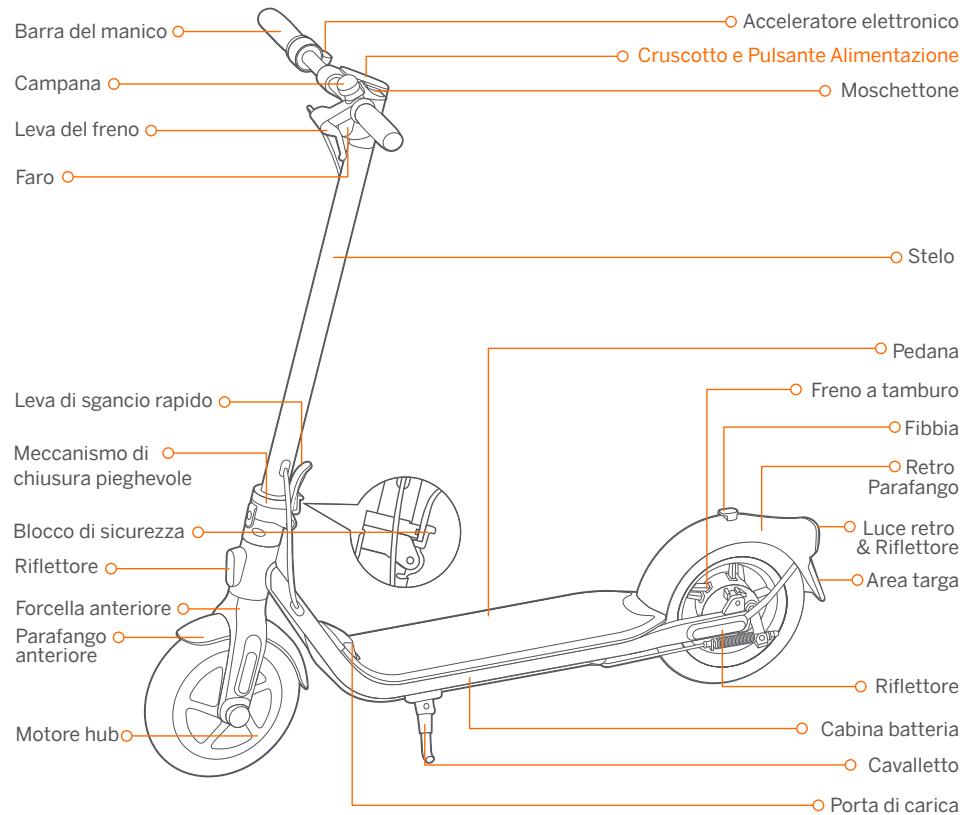

Diagramma
