MANUAL DE USUARIO D18E NINEBOT

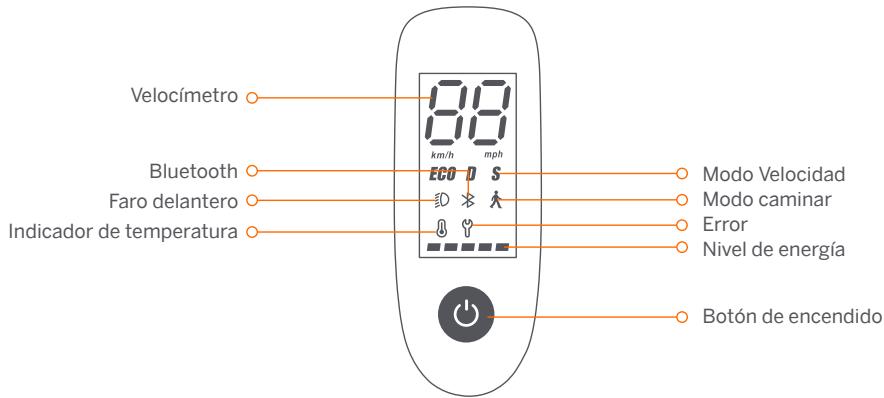

Panel de control y botón de encendido
Boton de encendido: Pulsacion breve para encender. Mantenga presionado el boton 3 segundos para apagar el patinete. Cuando el patinete está encendido, una pulsacion para encender / apagar el faro delantero y luz trasera, dos pulsaciones para cambarir el modo de velocidad.
Velocimetro: indica la velocidad actual. Internacional muestra códigos de error si se detectan averías.
Modocaminar:La velocidad maxima es de 5km / h 3.1 mph
D18E / D28E / D38E: El faro y la luz trasera parpadean y no se pueda apagar.
D28D / D38D: El faro y la luz trasera está siempre encendidos y no se pueda apagar.
- Como habilar en la aplicación: toca el menu de diapositivas > Configuración > Modo camino
Modo de velocidad: hay tres modelos disponibles. La velocidad Tmaxa es:
| Modos | Modelo | D18E | D28E | D28D | D38E | D38D |
| ECO (modo de ahorro enerático) | 15 km/h | 15 km/h | 15 km/h | 15 km/h | 15 km/h |
| D (modo estandar) | 25km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h |
| S (modo deportivo) | 25 km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h |
Error: El icono con forma de llave inglesia indica que el patinete ha detectado un error.
Inductor de temperature: El icono de termómetro siempre encendido indica que la temperatura de la batería ha alcazado los 55^ (131^) o está por bajo de 0^ (32^) .
- Llegados a este punto, el vehiculo no podra acelerar con normalidad y podria no cargarse. No lo use hasta que la temperatura haya regreso a valores normales.
Bluetooth: El icono indica que el patinete se ha connectado al dispositivo móvil correctamente.
Nivel de energia: El nivel total de la batería es igual a 5 barras.
- La energia de la batería es muy baja cuando la primera barra de la batería es roja. Cargue su KickScooter inmediamente.
2 Especificaciones
| Articulo | Parámetro |
| Producto | Nombre | Ninebot KickScooter |
| Modelo | D18E |
| Largo × Ancho × Alto | Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Plegado: Largo × Ancho × Alto | Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Peso neto | Aprox. 14.8 kg (32.6 lbs) |
| Usuario | Cargafork | 30-100 kg (66-220 lbs) |
| Edad recomendada | 14-60 años |
| Altura necesaria | 120-200 cm (3'11"-6'6") |
| Parámetros de la这其中a | Velocidadolestima | Aprox. 25 km/h (15.5 mph) |
| Autonomía típica [1] | Aprox. 18 km (11.2 miles) |
| Pendienteolestima | Aprox. 10% |
| Terreno apropiado | Asfalto/pavimento plano; obstáculos <1 cm; aberturas <3 cm |
| Temperatura de operación | -10-40°C (14-104°F) |
| Temperatura de almacenimiento | -10-50°C (14-122°F) |
| Índice IP | IPX5 |
| Duración de la carga | Aprox. 3.5 h |
| Batería | Voltaje nominal | 36 V --- |
| Voltaje de cargaolestimo | 42 V --- |
| Temperatura ambiente de carga | 0-40°C (32-104°F) |
| Capacidad nominal | 5100 mAh |
| Energía nominal | 183 Wh |
| Sistema de gestión de la batería | Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga |
| Motor | Potencia nominal | 0.25 kW, 250 W |
| Cargador | Potencia de salute | 0.07 kW, 70 W |
| Voltaje de entrada | 100-240 V~ |
| Tensión de saluteolestima | 42 V --- |
| Salida nominal | 41 V --- 1.7 A |
| Characteristicas | Iuz de freno | Luz LED trasera |
| Modo Velocidad | modo de ahorro energetico, modo estándar y modo deportivo |
| Rueda | Presión de los neumáticos | 40-45 psi |
| Llantas | Neumático de 10 pulgadas |
[1] Rango típico: probado cuando se conduce con la batería llena, 75 kg (165 lbs) dearga, 25 °C (77 °F), a una velocidad de 16 km / h en promedio sobre pvamento.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.
| Articulo | Parámetro |
| Producto | Nombre | Ninebot KickScooter |
| Modelo | D28E | D28D |
| Largo × Ancho × Alto | Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Plegado: Largo × Ancho × Alto | Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Peso neto | Aprox. 15.3 kg (33.7 lbs) |
| Usuario | Cargafork | 30-120 kg (66-265 lbs) |
| Edad recomendada | 14-60 años |
| Altura necesaria | 120-200 cm (3'11"-6'6") |
| Parámetros de la这其中a | Velocidadolestima | Aprox. 25 km/h (15.5 mph) | Aprox. 20 km/h (12.4 mph) |
| Autonomía típica [1] | Aprox. 28 km (17.4 miles) |
| Pendienteolestima | Aprox. 15% |
| Terreno apropiado | Asfalto/pavimento plano; obstáculos < 1 cm; abertas < 3 cm |
| Temperatura de operación | -10-40°C (14-104°F) |
| Temperatura de almacenimiento | -10-50°C (14-122°F) |
| Índice IP | IPX5 |
| Duración de la carga | Aprox. 5 h |
| Batería | Voltaje nominal | 36 V --- |
| Voltaje de cargaolestimo | 42 V --- |
| Temperatura ambiente de carga | 0-40°C (32-104°F) |
| Capacidad nominal | 7650 mAh |
| Energía nominal | 275 |
| Sistema de gestión de la batería | Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga |
| Motor | Potencia nominal | 0.3 kW, 300 W |
| Cargador | Potencia de salute | 0.07 kW, 70 W |
| Voltaje de entrada | 100-240 V~ |
| Tensión de saluteolestima | 42 V --- |
| Salida nominal | 41 V --- 1.7 A |
| Caracteristicas | Iuz de freno | Luz LED trasera |
| Modo Velocidad | modo de ahorro energetico, modo estándar y modo deportivo |
| Rueda | Presión de los neumáticos | 40-45 psi |
| Llantas | Neumático de 10 pulgadas |
[1] Rango típó:的概率。
[2] Lefković, M., and S. K. Kozilov, On the probability of a collision between two bodies in a moving space, J. Phys. A 35 (1976), 1-4.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.
| Articulo | Parámetro |
| Producto | Nombre | Ninebot KickScooter |
| Modelo | D38E | D38D |
| Largo × Ancho × Alto | Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) |
| Plegado: Largo × Ancho × Alto | Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) |
| Peso neto | Aprox. 16.3 kg (35.9 lbs) |
| Usuario | Carga ↑il | 30-120 kg (66-265 lbs) |
| Edad recomendada | 14-60 años |
| Altura necesaria | 120-200 cm (3'11"-6'6") |
| Parámetros de laquina | Velocidad maximizinga | Aprox. 25 km/h (15.5 mph) | Aprox. 20 km/h (12.4 mph) |
| Autonomía típica [1] | Aprox. 38 km (23.6 miles) |
| Pendiente最大化 | Aprox. 20% |
| Terreno apropiado | Asfalto/pavimento plano; obstáculos < 1 cm; aberturas < 3 cm |
| Temperatura de operación | -10-40°C (14-104°F) |
| Temperatura de almacenimiento | -10-50°C (14-122°F) |
| Índice IP | IPX5 |
| Duración de la carga | Aprox. 6.5 h |
| Batería | Voltaje nominal | 36 V --- |
| Voltaje de carga máximo | 42 V --- |
| Temperatura ambiente de carga | 0-40°C (32-104°F) |
| Capacidad nominal | 10.2 Ah |
| Energía nominal | 367 Wh |
| Sistema de gestión de la batería | Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga |
| Motor | Potencia nominal | 0.35 kW, 350 W |
| Cargador | Potencia de salute | 0.07 kW, 70 W |
| Voltaje de entrada | 100-240 V~ |
| Tensión de salute maximizinga | 42 V --- |
| Salida nominal | 41 V --- 1.7 A |
| Caracteristicas | Iuz de freno | Luz LED trasera |
| Modo Velocidad | modo de ahorro energetico, modo estándar y modo deportivo |
| Rueda | Presión de los neumáticos | 40-45 psi |
| Llantas | Neumático de 10 pulgadas |
[1] Rango típó:的概率。
[2] Lefković, M., and S. K. Kozilov, On the asymptotic behavior of the power series expansion of 1 , for x ≥ 0 and x - , in a special case of the Cauchy problem, J. Math. Theory A 35 (1976), 48-52.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.
4 Homologaciones
Este产品经理cumple con las normativas ANSI/CAN/UL-2272 de la TUV Rheinland.
El batería cumple con la normativa UN/DOT 38.3.
El baterfa cumple con la normativa ANSI/CAN/UL-2271.
Declaración de conformidad de la Unión Europea
Información importante sobre RAEE
Información sobre la eliminación y reciclaje de RAEE Eliminación correcta de este producto.Estamarca indica que este producto no debe eliminarse conothers residuosdomesticos en toda la UE.
Para evaporar posibles daños al medio ambiente o a la salute humana causados por la eliminación descontrolada de residuos, recícleo deforma responsable a fin de promover la reutilizacion sostenible de recursos materiales. Para devolver su dispositivo uso, utilise los sistemas de recoleccion y devoluncion o póngase en contacto con el minorista enonde se compróel producto.Se peutellarvar este producto a su reciclaje seguro para el medio ambiente.
Información de reciclaje de baterías para la Unión Europea
Las baterías o embalajes para baterías está eniquetados de acuerdo con la Directiva europea 2006/66/CE acerca de baterías y acumuladores y residuos de baterías y acumuladores. La Directiva determina el marco para la devolución y reciclaje de las baterías y acumuladores usados que se encontrar en vigor en toda la Unión Europea.
Esta etiqueta se aplica a varias baterias para indicar que la bateria no debe desecharse, sino que debe recuperarse al final de su vidautil segun esta Directiva.
De acuerdo con la Directiva europea 2006/66/CE, las baterias y acumuladores estan etiquetados para indicar que deben recogerse por分开ado y reciclarse al final de su vida util. La etiqueta de la bateria tambiénuede incluar un symbolo quimico para el metal emplicado en la bateria (Pb para plomo, Hg para mercurio y Cd para cadmio). Los)."
no clasificados, sino que deben usar el marco de recogida disponible para los clients para la devolucion, reciclaje y
tratumiento de las baterias y accumulatoradores. La participation de los clients es importante para minimizar los posibles efectos de las baterias y accumulatoradores sobre el medio ambiente y la salute humana derivados de la possible presencia de sustancias peligrosas.
Antes de tirarrialquierequipoelctricooelectrnoico(EE)enla basura,el,)nal del equipo quecontenga baterias y / o acumuladoresdebeseparlasbateriasdelosaccumuladoresparaentargarlospor separado.
Directiva de Restrición de Sustancias Peligrosas (RoHS)
Este producto de Ninebot (Changzhou) Tech Co., SL. como sus componentes (cables, cuerdas y simares)oomplen con la Directiva 2011/65/UE sobre Restriciones a la Utilizacion de Determinadas Sustancias Peligrosas enAparatos Eléctricos y Electrónicos (Refundacion RoHS" o "RoSH 2").
Directiva sobre Equipos de Radio
Segway-Ninebot EMEA, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands
La Empresa Ninebot (Changzhou) Tech Co., Ltd. por la presente declara que este dispositivo cumple con los requisitos esenciales y otheras disposiciones relevantes de la directiva RED 2014/53/EU, la directiva de maquinaria 2006/42/EC y la directiva RoHS 2011/65/EU.
La declaración de conformidad se pueda ver en la asigniente direccion: http://eu-en.segway.com/support-instructions
| Bluetooth | Bandas de Frequencia | 2.4000-2.4835GHz |
| Potencia de RF(Maxima) | 20mW |

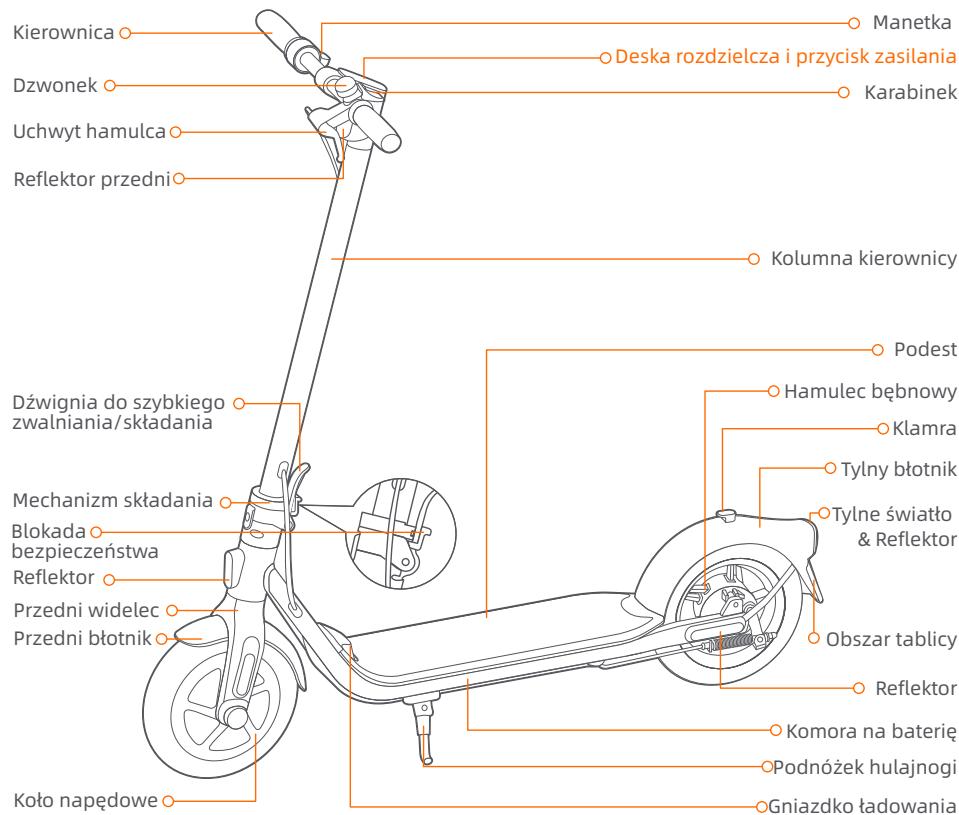

1 Schemat
