BEDIENUNGSANLEITUNG VPL-FH31 SONY

Limpieza del filtro de aire

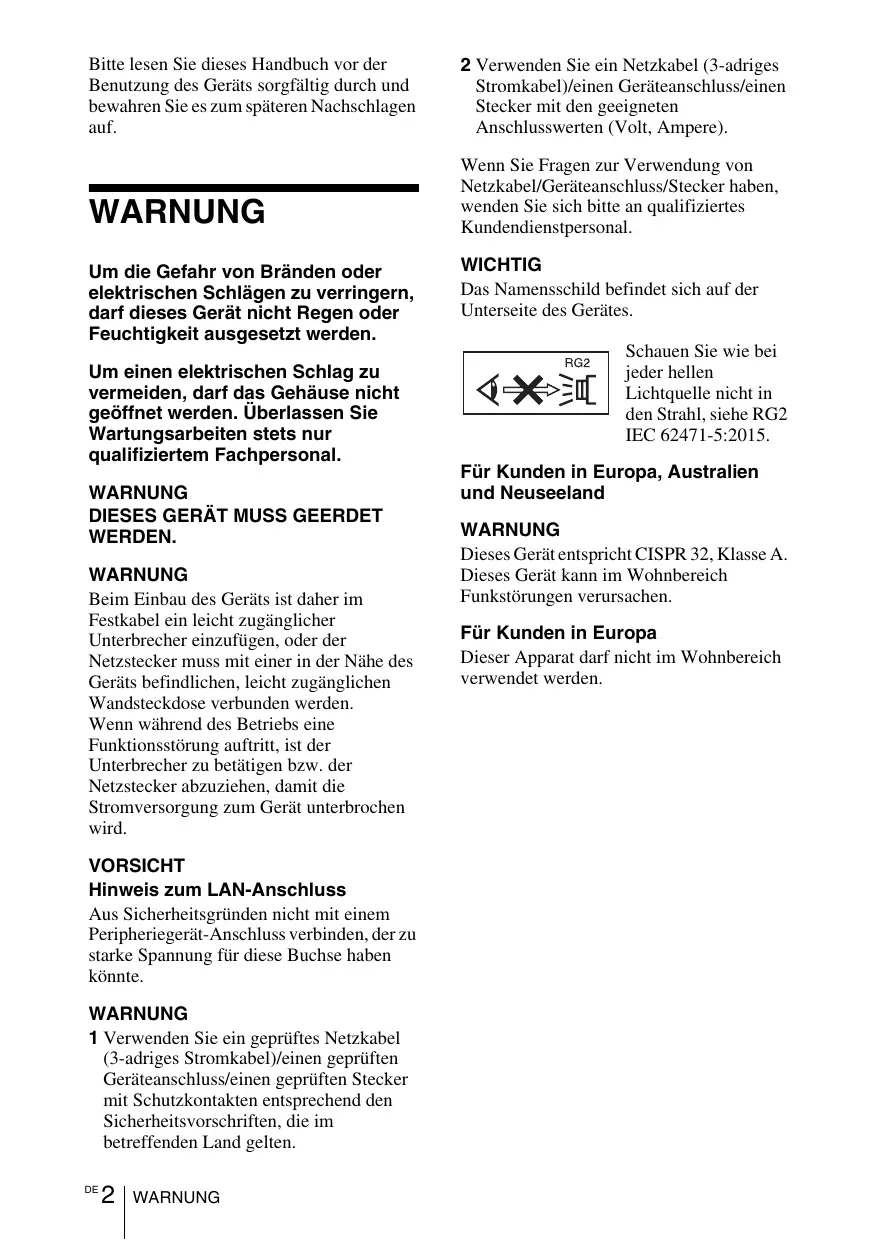

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

2 Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

WARNUNG Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. WARNUNG DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird. VORSICHT Hinweis zum LAN-Anschluss Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. WARNUNG 1 Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten. DE

WARNUNG WICHTIG Das Namensschild befindet sich auf der Unterseite des Gerätes. Schauen Sie wie bei jeder hellen Lichtquelle nicht in den Strahl, siehe RG2 IEC 62471-5:2015. Für Kunden in Europa, Australien und Neuseeland WARNUNG Dieses Gerät entspricht CISPR 32, Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen. Für Kunden in Europa Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Vorsichtsmaßnahmen Info zur Sicherheit • Vergewissern Sie sich, dass die Betriebsspannung Ihres Gerätes mit der Spannung Ihrer örtlichen Stromversorgung übereinstimmt. Falls eine Spannungsanpassung erforderlich ist, konsultieren Sie qualifiziertes SonyPersonal. • Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen, ziehen Sie das Netzkabel ab, und lassen Sie das Gerät von qualifiziertes Sony-Personal überprüfen, bevor Sie es wieder benutzen. • Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose. • Ziehen Sie zum Trennen des Kabels am Stecker. Niemals am Kabel selbst ziehen. • Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein. • Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an der Netzsteckdose angeschlossen ist. • Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv. • Halten Sie Ihre Hände oder Gegenstände von den Lüftungsöffnungen fern — die austretende Luft ist heiß. • Achten Sie beim Einstellen der Höhe des Gerätes darauf, dass Sie sich nicht die Finger an den Einstellfüßen klemmen. Vermeiden Sie festes Drücken auf die Oberseite des Gerätes bei ausgefahrenem Einstellfuß. • Halten Sie das Gerät beim Tragen mit beiden Händen an beiden Seiten. • Vermeiden Sie die Benutzung eines Verlängerungskabels mit niedriger Spannungsgrenze, weil es einen Kurzschluss und Sachschäden verursachen kann. • Klemmen Sie sich nicht die Finger zwischen dem Projektor und der Bodenfläche, wenn Sie den auf den Boden gestellten Projektor bewegen.

• Achten Sie darauf, dass Ihre Finger nicht vom Lüfter erfasst werden. • Tragen Sie den Projektor nicht mit aufgesetztem Gehäuse und offener Abdeckung. • Installieren Sie den Projektor nicht in der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Warmluftauslässen, oder an Orten, die direktem Sonnenlicht, starkem Staubniederschlag oder Feuchtigkeit, Vibrationen oder Erschütterungen ausgesetzt sind. • Wenn die Lüftungsöffnungen blockiert sind, staut sich im Geräteinneren die Wärme und es kann zu einem Brand oder Schäden am Gerät kommen. Befolgen Sie die unten aufgeführten Punkte, um eine angemessene Luftzirkulation zu gewährleisten und einen Wärmestau im Geräteinneren zu vermeiden. • Stellen Sie das Gerät in einem ausreichenden Abstand von Wänden oder Gegenständen auf (Seite 4).

DE • Blockieren Sie die Lüftungsöffnungen (Auslass/Einlass) nicht durch irgendwelche Gegenstände.

• Platzieren Sie das Gerät nicht auf Oberflächen wie dem Originalverpackungsmaterial, einem weichen Tuch, Papier, Teppichen oder Papierresten. Diese Materialien können durch die Lüftungsöffnungen angesaugt werden.

DE Sicherheitshinweise zur Montage des Geräts an der Decke

• Stellen Sie keinen Gegenstand, der das Licht während der Projektion blockiert, direkt vor das Objektiv. Die Wärme des Lichts könnte den Gegenstand beschädigen. Mit der Funktionstaste der Bildabschaltung können Sie das Bild abschalten.

• Nutzen Sie den Sicherheitsriegel nicht, um den Diebstahl des Geräts beim Transport oder der Montage des Geräts zu vermeiden. Wenn Sie das Gerät am Sicherheitsriegel aufheben oder es an diesem Riegel aufhängen, kann es herunterfallen und beschädigt werden und es kann zu Personenschäden kommen.

• Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur. • Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o. Ä., damit das Gerät nicht herunterfallen kann. Wenden Sie sich für die Montage unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur.

Info zur Installation • Halten Sie bei der Installation die Abstände zwischen Wänden usw. und dem Gerät gemäß der Abbildung ein.

Für Händler • Soll der Projektor an der Decke montiert werden, muss der Projektor-Deckenhalter PSS-610 von Sony für die Installation verwendet werden. • Sorgen Sie bei Deckenmontage für eine einwandfreie Sicherung der Gehäuseabdeckung.

• Vermeiden Sie eine Verwendung des Geräts mit einer Neigung von mehr als 15 Grad horizontal.

• Vermeiden Sie eine Verwendung des Geräts mit einer Neigung von mehr als 15 Grad vertikal.

• Vermeiden Sie die Aufstellung des Geräts in der Nähe eines Wärme- oder Rauchsensors. Die Aufstellung an solch einem Ort kann zu Fehlfunktionen des Sensors führen.

• Installieren Sie den Projektor auf dem Boden oder an der Decke. Jede andere Installationsart verursacht Funktionsstörungen, wie Farbabweichungen oder Verkürzung der Lampenlebensdauer. • Vermeiden Sie die Verwendung des Geräts an einem Ort, an dem die Temperatur oder Luftfeuchtigkeit sehr hoch sind oder die Temperatur sehr niedrig ist.

• Vermeiden Sie die Aufstellung des Geräts an einem Ort, an dem es kühler oder warmer Luft von einer Klimaanlage ausgesetzt ist. Die Aufstellung an solch einem Ort kann aufgrund der Kondensation von Feuchtigkeit oder einem Temperaturanstieg zu Fehlfunktionen des Geräts führen.

• Vermeiden Sie die Installation des Geräts in sehr staubiger oder extrem rauchiger Umgebung. Anderenfalls setzt sich der Luftfilter zu, was zu einer Funktionsstörung oder Beschädigung des Geräts führen kann.

• Wenn Sie den Projektor in Höhenlagen über 1.500 m benutzen, setzen Sie „Höhenlagenmodus“ im Menü Installation auf „Ein“. Wird dieser Modus bei Verwendung des Gerätes in Höhenlagen nicht aktiviert, kann dies negative Folgen haben, wie z.B. die Verschlechterung der Zuverlässigkeit bestimmter Komponenten. • Stellen Sie „Montageposition“ im Menü „Installation“ zur Anpassung an den Montagewinkel korrekt ein. Wenn Sie längere Zeit die falsche Einstellung verwenden, wird möglicherweise die Zuverlässigkeit von Bauteilen beeinträchtigt.

Info zum Reinigen von Objektiv und Gehäuse • Achten Sie darauf, das Netzkabel von der Netzsteckdose zu lösen, bevor Sie das Gerät reinigen. • Wenn Sie das Gehäuse mit einem schmutzigen Tuch abwischen, kann das Gehäuse verkratzt werden.

• Wenn das Gerät flüchtigen Stoffen, wie z. B. Insektiziden, ausgesetzt ist, oder wenn das Gerät über längere Zeit in Kontakt mit einem Gummi- oder Vinylharzprodukt kommt, kann das Gerät beschädigt werden oder die Beschichtung kann sich lösen. • Berühren Sie das Objektiv nicht mit bloßen Händen. • Hinweise zur Reinigung der Objektivoberfläche: Wischen Sie das Objektiv vorsichtig mit einem weichen Tuch ab, wie z. B. mit einem Glasreinigungstuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit Wasser befeuchtet wurde. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher. • Hinweise zur Reinigung des Gehäuses: Reinigen Sie das Gehäuse vorsichtig mit einem weichen Tuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit einer milden Reinigungslösung befeuchtet und ausgewrungen wurde. Wischen Sie das Gehäuse danach mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher.

Info zur Beleuchtung Um eine optimale Bildqualität zu erhalten, darf die Vorderseite der Leinwand keiner direkten Beleuchtung oder dem Sonnenlicht ausgesetzt sein.

Hinweise zur Leinwand Wenn Sie eine Leinwand mit rauer Oberfläche verwenden, können je nach dem Abstand zwischen der Leinwand und dem Gerät oder der Zoomvergrößerung manchmal Streifenmuster auf der Leinwand erscheinen. Dies ist keine Funktionsstörung des Gerätes. DE

Hinweise zum Lüfter Da der Projektor im Inneren mit einem Lüfter ausgestattet ist, der einen Anstieg der internen Temperatur verhindert, kann es zu einer gewissen Geräuschentwicklung kommen. Dies ist das normale Ergebnis des Herstellungsprozesses und stellt keine Fehlfunktion dar. Sie sollten sich aber an qualifiziertes Sony-Personal wenden, wenn es zu ungewöhnlichen Geräuschen kommt.

Hinweise zur Lampe Die als Lichtquelle verwendete Lampe enthält Quecksilber, das einen hohen internen Druck hat. Eine HochdruckQuecksilberdampflampe hat die folgenden Merkmale: • Die Helligkeit der Lampe sinkt, je länger die Lampe benutzt wurde. • Die Lampe kann aufgrund einer Erschütterung, von Schäden oder einer durch die Nutzungsdauer bedingten Abnutzung mit einem lauten Geräusch platzen. Die Lampe kann erlöschen oder durchbrennen. • Die Nutzungsdauer der Lampe variiert mit den jeweiligen Unterschieden und Nutzungsbedingungen der jeweiligen Lampe. Daher kann sie möglicherweise schon vor dem angegebenen Austauschzeitpunkt platzen oder nicht aufleuchten. • Nachdem der Austauschzeitpunkt verstrichen ist, kann die Lampe platzen. Ersetzen Sie die Lampe sobald wie möglich durch eine neue, wenn auf dem Projektionsbild eine Meldung angezeigt wird, auch wenn die Lampe noch normal brennt.

Info zum LCD-Projektor Der LCD-Projektor wurde unter Einsatz von Präzisionstechnologie hergestellt. Es kann jedoch sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Wenn Sie mehrere LCD-Projektoren für die Projizierung auf einer Leinwand verwenden, kann außerdem selbst bei identischen Modellen die Farbwiedergabe bei den verschiedenen Projektoren variieren, da für jeden Projektor eigene Einstellungen der Farbbalance vorgenommen werden können.

Hinweis zur Kondensation Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnell ändert oder wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensation kommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollten Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein. Lassen Sie den Projektor vor der Verwendung ungefähr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

Hinweise zur Sicherheit • SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN. • Je nach Betriebsumgebung können unbefugte Dritte im Netzwerk unter Umständen auf dieses Gerät zugreifen.

Achten Sie beim Verbinden des Geräts mit dem Netzwerk darauf, dass das Netzwerk gut abgesichert ist. • Vom Sicherheitsstandpunkt sollten Sie unbedingt über einen Webbrowser auf das Steuerfenster zugreifen und die werkseitig eingestellten Werte für die Zugriffseinschränkung ändern, wenn das Gerät mit dem Netzwerk verbunden ist (siehe „Die Netzwerkfunktionen“ in der Bedienungsanleitung). Es wird auch empfohlen, das Passwort regelmäßig zu ändern. • Rufen Sie keine andere Website im Webbrowser auf, während Sie Einstellungen vornehmen oder nachdem Sie Einstellungen vorgenommen haben. Da der Anmeldestatus beim Webbrowser gespeichert bleibt, schließen Sie den Webbrowser, wenn Sie die Einstellungen abgeschlossen haben, um zu verhindern, dass unautorisierte Dritte das Gerät nutzen oder schädliche Programm ausführen. Hinweise • Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN. Vorsichtsmaßnahmen

Überprüfen des mitgelieferten Zubehörs RM-PJ19-Fernbedienung (1) Batterien der Größe AA (R6) (2)

Wenn Sie die CD-ROM nicht mehr besitzen, oder wenn sie beschädigt ist, können Sie Ersatz bei Ihrem Sony-Händler oder der SonyServicevertretung bestellen.

Einlegen der Batterien

Netzkabel (1) Kabelbinder (2)

Zwei R6-Batterien der Größe AA werden für die RM-PJ19-Fernbedienung mitgeliefert. Verwenden Sie R6-Mangan- oder Alkalibatterien der Größe AA. Andernfalls besteht Explosionsgefahr.

Entfernen Sie die Abdeckung, und legen Sie dann die beiden Batterien der Größe AA (R6) (mitgeliefert) mit der richtigen Polarität ein.

Den Deckel drücken und schieben.

Kurzreferenz (vorliegende Anleitung) (1) Sicherheitsaufkleber (1) Bedienungsanleitung (CD-ROM) (1)

Die Batterien mit der Seite # zuerst einlegen.

Verwenden der Anleitungen auf der CD-ROM Die Anleitung kann auf einem Computer, auf dem der Adobe Reader installiert ist, gelesen werden. Sie können den Adobe Reader kostenlos von der Adobe-Website herunterladen.

Öffnen Sie die Datei index.html auf der CD-ROM.

Wählen Sie die Anleitung aus, die Sie lesen möchten, und klicken Sie darauf.

Überprüfen des mitgelieferten Zubehörs

Bringen Sie den Deckel wieder an.

VORSICHT Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.

Verwenden der Kabelbinder

Richten Sie den mitgelieferten Kabelbinder in Bezug auf die Vorderseite des Projektors horizontal aus, und stecken Sie dann den Kabelbinder in die Aussparung an der Unterseite. Achten Sie darauf, den Kabelbinder vollständig einzuführen, bis er hörbar einrastet.

Aussparung an der Unterseite Vorderseite des Projektors

Bündeln Sie die Kabel und Leitungen mit dem angebrachten Kabelbinder.

Wenn Sie den Kabelbinder entfernen Drehen Sie den Kabelbinder um 90 Grad.

Überprüfen des mitgelieferten Zubehörs

DE Wählen der Menüsprache Die werkseitige Einstellung für die Sprache zur Anzeige der Menüs, Meldungen usw. ist Englisch. Um die Sprache für die Bildschirmanzeige zu ändern, gehen Sie wie folgt vor:

Stecken Sie das Netzkabel in eine Netzsteckdose.

Operation Language Menu Position Status IR Receiver ID Mode Security Lock Panel Key Lock

Schalten Sie den Projektor ein. Drücken Sie die Taste ?/1 am Hauptgerät bzw. die Taste ? auf der Fernbedienung.

Rufen Sie mit der Taste MENU das Menü auf. Sel

Wenn die Anzeige nicht richtig zu sehen ist, passen Sie die Bildschärfe, die Größe und Position des projizierten Bildes an (Seite 12).

Wählen Sie die Menüsprache. 1 Drücken Sie die Taste V oder v zur Auswahl des Menüs Operation ( ), und drücken Sie dann die Taste ENTER. 2 Drücken Sie die Taste V oder v zur Auswahl von „Language ( )“, und drücken Sie dann die Taste ENTER.

Wählen der Menüsprache

3 Drücken Sie die Taste V/v/B/b zur Auswahl einer Sprache, und drücken Sie dann die Taste ENTER.

Drücken Sie die Taste MENU, um den Menübildschirm auszublenden.

Projizieren von Bildern Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsabstand und Projektionsbildgrößen finden Sie unter „Projektionsentfernung und Objektivverschiebungsbereich“ (Bedienungsanleitung). Fenster zur Eingangswahl

Eingang Video S-Videoo Eingang A Eingang B Eingang C Eingang D

Stecken Sie das Netzkabel in eine Netzsteckdose.

Schließen Sie alle Geräte an den Projektor an.

Schalten Sie den Projektor ein. Drücken Sie die Taste ?/1 am Hauptgerät bzw. die Taste ? auf der Fernbedienung.

Eingang eines Signals erscheint das Signalsymbol rechts im Fenster zur Eingangswahl. Sie können die Eingangsquelle mit den Direkteingangswahltasten auf der Fernbedienung auswählen.

Ändern Sie die Einstellungen am Computer so, dass die Signalausgabe auf externe Anzeige geschaltet wird.

Schalten Sie die angeschlossenen Geräte ein.

Wie Sie den Computer auf Signalausgabe an den Projektor schalten, hängt vom jeweiligen Computertyp ab.

Wählen Sie das Eingangssignal aus.

Rufen Sie mit der Taste INPUT am Projektor das Fenster zur Eingangswahl auf. Drücken Sie mehrmals die Taste INPUT oder die Taste V/v, um das zu projizierende Bild auszuwählen. Beim

Stellen Sie Fokus, Größe und Position des projizierten Bildes ein. Projizieren von Bildern

DE Einstellen von Fokus, Größe und Position des projizierten Bildes Fokus

Position (Objektivverschiebung)

Einstellen der Neigung des Projektors mit den vorderen Füßen (einstellbar) Wenn der Projektor auf einer unebenen Fläche aufgestellt ist und die Projektionsposition niedrig ist, können Sie mithilfe der vorderen Füße (einstellbar) eine Einstellung vornehmen. Zum Korrigieren der Trapezverzeichnung des projizierten Bildes verwenden Sie die Trapezausgleichsfunktion.

• Achten Sie darauf, dass Sie sich beim Absenken des Projektors nicht die Finger einklemmen. • Üben Sie keinen Druck auf die Oberseite des Projektors aus, solange die vorderen Füße (einstellbar) ausgefahren sind. • Da es sich bei der Trapezausgleichsfunktion um eine elektronische Korrektur handelt, verschlechtert sich möglicherweise die Bildqualität.

Projizieren von Bildern

Anzeigen eines Testmusters zum Einstellen des Bildes Sie können mit der Taste PATTERN auf der Fernbedienung ein Muster zum Einstellen des projizierten Bildes anzeigen lassen. Drücken Sie erneut die Taste PATTERN, um wieder das vorherige Bild anzuzeigen.

So schalten Sie das Gerät mit der Taste am Hauptgerät aus, ohne dass eine Bestätigungsmeldung angezeigt wird Halten Sie die Taste ?/1 am Hauptgerät einige Sekunden lang gedrückt.

Ausschalten des Projektors

Drücken Sie die Taste ?/1 am Hauptgerät bzw. die Taste 1 auf der Fernbedienung. Eine Meldung erscheint, wenn Sie die Taste ?/1 am Hauptgerät drücken. Drücken Sie die Taste je nach Meldung erneut. Das Gebläse läuft eine Zeit lang weiter, um die Wärme im Inneren zu reduzieren. Hinweis

Schalten Sie den Projektor nicht kurz nach dem Aufleuchten der Lampe aus. Andernfalls kann es zu einer Fehlfunktion der Lampe kommen (sie leuchtet nicht usw.).

Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose. Sie können das Netzkabel herausziehen, auch wenn der Lüfter noch läuft. Hinweis

Wenn Sie den Projektor unmittelbar nach dem Ausschalten bewegen möchten, warten Sie unbedingt, bis der Lüfter nicht mehr läuft, bevor Sie das Netzkabel trennen. Wenn Sie das Netzkabel trennen, während der Lüfter noch läuft, kann es zu einer Fehlfunktion kommen.

So blenden Sie die Bestätigungsmeldung aus Wenn Sie eine andere Taste als die Taste ?/1 am Hauptgerät oder die Taste 1 auf der Fernbedienung oder eine Zeitlang gar keine Taste drücken, wird die Meldung ausgeblendet.

Projizieren von Bildern

DE Anzeigen Die Anzeigen geben Aufschluss über den Status des Projektors und weisen auf Funktionsstörungen hin. Wenn am Projektor Funktionsstörungen auftreten, lesen Sie zur Behebung des Problems in der folgenden Tabelle nach. Anzeige ON/STANDBY Status

Bedeutung/Abhilfemaßnahmen

Der Projektor befindet sich im Bereitschaftsmodus.

• Wenn der Projektor eingeschaltet ist, so ist der Projektor betriebsbereit. • Wenn der Projektor ausgeschaltet ist, kühlt die Lampe ab.

Der Projektor ist eingeschaltet.

Der Projektor befindet sich im P Save-Modus (Lampe ausgeschaltet).

Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal.

Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes. • Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. • Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist. • Stellen Sie sicher, dass „Montageposition“ im Menü „Installation“ richtig eingestellt ist.

Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose. Vergewissern Sie sich, dass die Anzeige ON/STANDBY nicht mehr leuchtet, stecken Sie dann das Netzkabel wieder in eine Netzsteckdose und schalten Sie den Projektor ein.

Blinkt eine andere Wenden Sie sich an qualifiziertes Sony-Personal. Anzahl von Malen

Anzeige LAMP/COVER DE Status

Bedeutung/Abhilfemaßnahmen

Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise.

Die hintere Abdeckung oder die Luftfiltereinheit ist nicht sicher angebracht.

Die Temperatur der Lampe ist ungewöhnlich hoch. Schalten Sie den Projektor aus, warten Sie, bis die Lampe abgekühlt ist, und schalten Sie den Projektor dann wieder ein. Bleibt das Problem bestehen, ist die Lampe ausgebrannt. Tauschen Sie die Lampe in diesem Fall gegen eine neue aus.

Austauschen der Lampe Tauschen Sie die Lampe gegen eine neue aus, wenn eine entsprechende Meldung auf dem projizierten Bild angezeigt wird oder wenn die Anzeige LAMP/COVER auf das Austauschen der Lampe hinweist. Verwenden Sie die Projektorlampe LMP-F230 (beim VPL-FX30) (nicht mitgeliefert) bzw. die Projektorlampe LMP-F272 (beim VPL-FH31/VPL-FX35) (nicht mitgeliefert) bzw. die Projektorlampe LMP-F331 (beim VPL-FX37) (nicht mitgeliefert) als Ersatz. Vorsicht

• Die Lampe bleibt nach dem Ausschalten des Projektors noch heiß. Falls Sie die Lampe berühren, können Sie sich die Finger verbrennen. Lassen Sie die Lampe nach dem Ausschalten des Projektors mindestens eine Stunde lang ausreichend abkühlen, bevor Sie sie austauschen. • Achten Sie darauf, dass nach dem Herausnehmen der Lampe kein metallener oder entzündlicher Gegenstand in den Lampensteckplatz gerät. Andernfalls besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Greifen Sie nicht mit den Händen in den Steckplatz.

• Wenn die Lampe zerbricht, wenden Sie sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. • Achten Sie beim Herausnehmen der Lampe darauf, dass Sie sie gerade herausziehen und dabei am Griff halten. Wenn Sie die Lampe an einem anderen Teil als am Griff berühren, können Sie sich verbrennen oder verletzen. Wenn Sie die Lampe schräg aus dem Projektor herausziehen und diese dabei bricht, können sich die Bruchstücke verstreuen und Verletzungen verursachen.

Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.

Wenn die Lampe ausreichend abgekühlt ist, öffnen Sie die hintere Abdeckung, indem Sie die drei Schrauben lösen.

Lösen Sie die drei Schrauben an der Lampe und ziehen Sie die Lampe dann am Griff heraus. Ausgebrannt

Austauschen der Lampe

Setzen Sie die neue Lampe bis zum Anschlag ein, so dass sie richtig sitzt. Ziehen Sie die drei Schrauben an. Neue Lampe

Schließen Sie die hintere Abdeckung und ziehen Sie die drei Schrauben an. Hinweis

Bringen Sie die Lampe und die hintere Abdeckung vorschriftsmäßig wieder an. Andernfalls lässt sich der Projektor nicht einschalten.

Schließen Sie das Netzkabel an eine Netzsteckdose an und schalten Sie den Projektor ein.

Setzen Sie den Lampentimer zurück, damit zum nächsten Lampentausch eine Benachrichtigung angezeigt wird. Wählen Sie „Lamp Setting“ im Menü „Function“ und drücken Sie dann die Taste ENTER. Wenn eine Meldung erscheint, wählen Sie „Yes“, um den Lampentimer zurückzusetzen.

Austauschen der Lampe

Reinigen des Luftfilters Wenn auf dem projizierten Bild eine Meldung erscheint und damit darauf hinweist, dass der Filter gereinigt werden muss, reinigen Sie den Luftfilter Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Vorsicht

Wenn Sie den Projektor auch nach der angezeigten Meldung weiter verwenden, kann sich Staub ansammeln und den Filter verstopfen. Als Folge davon erhöht sich möglicherweise die Temperatur im Inneren des Geräts und es besteht die Gefahr einer Fehlfunktion oder Feuergefahr.

Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.

Reinigen Sie den Luftfilter mit einem Staubsauger. Nehmen Sie die Abdeckung wie unten abgebildet ab und reinigen Sie dann die vier Luftfilter.

Öffnen Sie die hintere Abdeckung, indem Sie die drei Schrauben an der hinteren Abdeckung lösen.

Luftfilter Schrauben

Ziehen Sie die Luftfiltereinheit heraus.

Bringen Sie den Luftfilter wieder an der Luftfiltereinheit an und setzen Sie diese wieder in den Projektor ein.

Schließen Sie die hintere Abdeckung und ziehen Sie die drei Schrauben an.

Bringen Sie die Luftfiltereinheit und die hintere Abdeckung fest an. Andernfalls kann der Projektor nicht eingeschaltet werden.
